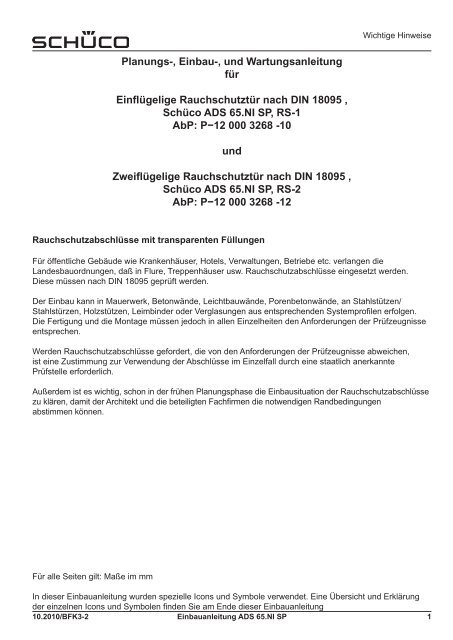

Einbauanleitung ADS 65.NI SP (8 MB)

Planungs-, Einbau-, und Wartungsanleitung

für

Einflügelige Rauchschutztür nach DIN 18095 ,

Schüco ADS 65.NI SP, RS-1

AbP: P−12 000 3268 -10

und

Zweiflügelige Rauchschutztür nach DIN 18095 ,

Schüco ADS 65.NI SP, RS-2

AbP: P−12 000 3268 -12

Rauchschutzabschlüsse mit transparenten Füllungen

Wichtige Hinweise

Für öffentliche Gebäude wie Krankenhäuser, Hotels, Verwaltungen, Betriebe etc. verlangen die

Landesbauordnungen, daß in Flure, Treppenhäuser usw. Rauchschutzabschlüsse eingesetzt werden.

Diese müssen nach DIN 18095 geprüft werden.

Der Einbau kann in Mauerwerk, Betonwände, Leichtbauwände, Porenbetonwände, an Stahlstützen/

Stahlstürzen, Holzstützen, Leimbinder oder Verglasungen aus entsprechenden Systemprofilen erfolgen.

Die Fertigung und die Montage müssen jedoch in allen Einzelheiten den Anforderungen der Prüfzeugnisse

entsprechen.

Werden Rauchschutzabschlüsse gefordert, die von den Anforderungen der Prüfzeugnisse abweichen,

ist eine Zustimmung zur Verwendung der Abschlüsse im Einzelfall durch eine staatlich anerkannte

Prüfstelle erforderlich.

Außerdem ist es wichtig, schon in der frühen Planungsphase die Einbausituation der Rauchschutzabschlüsse

zu klären, damit der Architekt und die beteiligten Fachfirmen die notwendigen Randbedingungen

abstimmen können.

Für alle Seiten gilt: Maße im mm

In dieser Einbauanleitung wurden spezielle Icons und Symbole verwendet. Eine Übersicht und Erklärung

der einzelnen Icons und Symbolen finden Sie am Ende dieser Einbauanleitung

10.2010/BFK3-2 Einbauanleitung ADS 65.NI SP

1

Diese Anleitung besteht aus:

Inhaltsverzeichnis

Seite Benennung Datum

1 Wichtige Hinweise

1.1 Inhaltsverzeichnis

1.2 Inhaltsverzeichnis

2 Einbau- und Montagehinweise

3 Hinweise und Maßvorgaben für die Befestigungen der Rauchschutztüren

3.1 Seitliche und obere Wandanschlüsse.

3.2 Seitliche und obere Wandanschlüsse, Randabstände.

3.3

Einbau in Wände aus Gipskarton-Bauplatten,

Anschluß an bekleidete Stahlstützen und / oder Stahlstürze

3.4 Untere Türabschlüsse und Fußpunkte und Positionsliste Wandanschlüsse

4 Elementübersichten

4.1 Zulässige Maße 1-flg. und 2-flg.Tür

4.2 Zulässige Maße 2-flg. Tür, Ausführung mit Antipanik im Gang- und Standflügel

5 T-Verbinder Montage

5.1 Einbau T-Verbinder für schrägen Anschluss und Gelenk Eckverbinder

6 Türfüllungen und Dichtungen

6.1 Sprossen / Klotzung

6.2 Dichtungensprofile

7 Zubehörbauteile: Türbänder

7.1 - 7.6 Zubehörbauteile: Rollen-Klemmbänder

7.7 - 7.11 Zubehörbauteile: Aufsatztürbänder

1.1 Einbauanleitung ADS 65.NI SP

10.2010/BFK3-2

Inhaltsverzeichnis

Seite Benennung Datum

8 Zubehörbauteile: Schlösser

8.1 - 8.10 Zubehörbauteile: Einfallen-Riegelschlösser und Antipanik-Garnituren

8.11-8.17 Zubehörbauteile: Schüco SafeMatic, Schüco InterLock-Antipanikgarnitur

und Schwenkriegelbolzenschloss

8.18-8.20 Zubehörbauteile: Sicherheitsschlösser

8.21-8.23 Zubehörbauteile: Standflügelverriegelungen

8.24 Zubehörbauteile: Riegelstangen

8.25 Zubehörbauteile: Schließplatten

8.26-8.28 Zubehörbauteile: E-Öffner für ein- und zweiflügelige Rauchschutztüren

8.29 Zubehörbauteile: Notruf Blockschloss, Riegelschloss, Sperrelement

9 Zubehörbauteile: Riegelschaltkontakte

9.1 Zubehörbauteile: Kabelübergänge

9.2 Zubehörbauteile: Gestängeführung, KS-Falleneinlaufteil, Fingerschutzrollo

9.3 Zubehörbauteile: Schüco Sicherheits-Profilzylinder

10 Zubehörbauteile: Stangengriff für Fluchttürsysteme nach EN 1125

10.1 Zubehörbauteile: Druckstange für Fluchttürsysteme nach EN 1125

10.2 Zubehörbauteile: Zuordnung von Drückerstiften

11 Zubehörbauteile: Rammschutz, Stoßgriffe

12 Zubehörbauteile: Obentürschließer nach DIN EN 1154

12.1 Zubehörbauteile: Einbau Schüco integrierter Türschließer

12.2 - 12.5 Zubehörbauteile: Einbau Türschließer-Drehflügeltürantriebe

13 Zubehörbauteile: Schließfolgeregler, Mitnehmerklappe

14 Wartungsanleitung

15 Icon Übersicht


1.2

Allgemeine Einbauhinweise:

Die RS-1- und die RS-2-Türen Schüco ADS 65.NI SP werden als komplette Türrahmen

und Türflügel angeliefert. Die Türflügel sind wahlweise verglast.

Montagefolge:

● Türrahmen- und Öffnungsmaße überprüfen.

● Türflügel aus Türrahmen aushängen.

● Befestigungsmöglichkeiten wahlweise:

Durchsteckdübel, St.-Anker, St.-Winkel, St.-Rohr

(siehe Seite 3).

● Türrahmen in Maueröffnung stellen, lotrecht und waagerecht nach Meterriss

ausrichten und festkeilen.

● Obere bandseitige Löcher für Dübel bohren und Rahmen befestigen.

● Türflügel in Türrahmen einhängen. Rahmen mit Türflügel auf gleichmäßigen

Luftspalt ausrichten.

● Schlossseite und Bandseite komplett befestigen.

● Bei unverglastem Türflügel Sicherheitsglas einsetzen und verklotzen.

Glasleisten und Keildichtung montieren.

● Absenkbare (automatische) Bodendichtung so einstellen,

dass im geschlossenem Zustand der Tür die Gummidichtung überall aufliegt.

(siehe Seite 3.4)

● Türschließer und Schließerarm an vorgerichteter Position anschrauben

(siehe Seiten 12 bis 15).

● Drückerganitur an vorgerichteter Position befestigen.

● Funktionsprüfung auf:

− selbsttätiges Schließen, Schließkraft

− Panikbetätigung

− richtigen Sitz der Anschlagdichtung 3-seitig im Zargenrahmen und Türflügel

− Bodendichtung

− Fetten der Schlossfalle

● Fugen zwischen Baukörper und Zargenrahmen ausfüllen (siehe Seiten 3.1 bis 3.4).

Einbau- und Montagehinweise

2 Einbauanleitung ADS 65.NI SP

10.2010/BFK3-2

Wandanschlüsse

● Einbau der Rauchschutzabschlüsse darf in:

● Wände aus Mauerwerk nach DIN 1053 Teil 1, Dicke ≥ 115 mm, Steindruckfestigkeitsklasse mind. 12, Mörtelgruppe

≥ II.

● Wände aus Beton nach DIN 1045, Dicke ≥ 100 mm, Festigkeitsklasse mind. B 15.

● Wände aus Gipskarton-Bauplatten, Dicke ≥ 100 mm

● Wände aus Porenbeton nach DIN 1053-1, DIN 4165, Dicke ≥ 150 mm, Festigkeitsklasse G 4, Mörtelgruppe II.

● an bekleidete und unverkleidete Stahlstützen und/oder Stahlstürzen, Holzstützen, Leimbinder.

● an oder in Fassadenkonstruktionen aus Aluminium oder Stahl bzw. Verglasungen aus Systemprofilen ADS 65.NI SP

erfolgen

Maßvorgabe für die Befestigung der Türen mit/ohne Seiten- Oberteil

1300 ±135

1300 ±20

B + 20 +60

-5

A + 20 +60

-5

160 ±20

160 ±20

OKFF

**

300 ±20 300 ±20

300 ±20

�800

∗

⊗

300 ±20

�800

300 ±20

60 +20

-40

�

B

A

20 +60

-5

20 +60

-5

1300 ±135

1300 ±20

B + 20 +60

-5

A + 20 +60

-5

160 ±20

160 ±20

OKFF

zusätzlicher Anker bei Türen ohne Bodeneinstand bzw. Bodenschwelle

Position der Dübel bei Durchsteckmontage

für Rollenklemmband und VL-Band

300 ±20

�800 �800

300 ±20

300 ±20

300 ±20

300 ±20

300 ±20 300 ±20

Oberkante unteres Band


3

**

B

A

wahlweise Bodeneinstand

Unterkante oberes Band

**

60 +20

-40

�

Seitlicher und oberer Wandanschluss- Ausführungen wahlweise

9

12

12

14

13

14

14

14

12

14

13

26

6

12

13

5

11

207 628

4

14

9

184 430

19

12

12

13

12

14

26

13

207 628

6

203 108


Alle Anschlüsse zum Baukörper müssen entsprechend des allgemeinen bauaufsichtlichen Prüfzeugnisses (AbP)

ausgeführt werden!

Die zur Befestigung der Elemente dargestellten St.-Winkel und St.-Rohre sind Mindestgrößen.

Entsprechend den baulichen Gegebenheiten dürfen größere Abmessungen verwendet werden.

14


10.2010/BFK3-2

9

9

9

9

�30

9

18

27

21

12

14

14

14

12

12

13

23

207 628

14

13

2

Seitlicher und oberer Wandanschluss- Ausführungen wahlweise

36

16

37

2

20

10

36

17

16

14

36

24

12

Randabstände für Dübel

Porenbeton

min. 150

min. 75

min. 115

14

13

Mauerwerk

min. 57.5

7

15

10

14

22

17

Beton

min. 100

min. 50

14

25



3.2

29

9

205 083

14

14

12

14

13

12 205 642

Alle Anschlüsse zum Baukörper müssen entsprechend des algemeinen bauaufsichtlichen Prüfzeugnisses

(AbP) ausgeführt werden!

2

●

Einbau in Wände aus Gipskarton-Bauplatten, Dicke ≥ 100 mm

Anschluss an bekleidete Stahlstützen und / oder Stahlstürze

Einbau einer 1 flg. Rauchschutztür Einbau einer 2 flg. Rauchschutztür

Anzahl der Befestigungspunkte nach Vorgabe für Rauchschutztüren.

Seitlicher und oberer Anschluss - Ausführungen wahlweise

�12

1

30

14

28

28

�12

12

12

14

14

26

6

13

13

13

207 628

10

34

35

28

28

14



10.2010/BFK3-2

12

33

12

13

14

14

13

13

8 4

8 4

32

28

38

12

14

12

14

14

13

13

13

31

8 4

5

Unterer Türanschluss - Ausführungen wahlweise

8±1

8 +2

-3

Alle Anschlüsse zum Baukörper müssen entsprechend des allgemeinen bauaufsichtlichen Prüfzeugnisses (AbP) ausgeführt werden!

Die zur Befestigung der Elemente dargestellten St.-Winkel und St.-Rohre sind Mindestgrößen.

Entsprechend den baulichen Gegebenheiten dürfen größere Abmessungen verwendet werden.

1- Senkblechschraube ST 4.8x40, 205 433

2- Senkblechschraube ST 4.8x70, 205 084

3- Senkblechschraube ST 4.8x90

4- Sonderschraube ST 6.3x90, 205 813

5- Fensterbauschraube ST 6x120, 205 938

6- Klemmknopfschraube 205 307

7- Schraube M5x18

8- Sonderschraube ST 6.3x110, 205 985

9- KS / St- Dübel nach allgemeiner bauaufsichtlicher Zulassung

KS-Dübel=S10; St-Dübel=M8 oder Fischer Metallrahmendübel F10 M

mit passender Schraube

- oder Schüco-Dübel 288 140 / 141 / 142

10- Fischer Metallrahmendübel F10 M mit passender Schraube

- oder Schüco-Dübel 288 140 / 141 / 142

wahlweise Abdeckkappe 205 562 /227 821

11- Rohrrahmendübel für Porenbeton mit bauaufsichtlicher Zulassung.

Gebohrt mit Porenbetonstößel GBS

12- Distanzstück aus Hartholz wahlweise St, Al oder KS

13- Füllmaterial Baustoffklasse B2

14- Dichtungsmasse DIN 4102 -Kl. B2

15- Schaumstoffband, durchgehend gezeigt 15x3

16- Schaumstoffband, durchgehend gezeigt 20x3

17- Schlauchdichtung



3.4

8±1

18- St- Anker 50x2x100 - 150

19- St- oder Al- Blech durchgehend

20- St- oder Al- Rohr durchgehend z.B. 45x45x2

21- St- Rohr z.B. 34x15x2, 201 024



24- St- oder Al- Winkel

25- St- oder Al- Winkel z.B. 30x15x2.5

26- Al- Wandanschlussprofil 152 050

27- Wandverkleidung; z.B. Gipskarton-Platte 2x a 12.5

28- Silikatplatte wahlweise Gipskarton-Platte

29- St- Winkel z.B. 80x60x6

30- UA-Profil gelocht >St- Platte t=2 vorgeschweißt

UA-Profil ungelocht t=2 > entfällt St- Platte

31- bei gelochtem UA-Profil Schraube versetzen

32- UA-Profil ungelocht t=2

33- St-Platte t=2; mit UA-Profil verschraubt

34- UA-Profil gelocht; t=2

35- ST-Rohr nach statischen Erfordernissen, z.B. 50x50x3

36- wahlweise zweilagig oder ohne Beplankung

37- ST-Rohr nach statischen Erfordernissen, z.B. 50x55x3

38- Holzpfosten

8 +2

-3

LD 1648 - 2988

LD 790 - 2820

RAM 908 - 2938

RAM 1707 - 3047

LD 460 - 1400

RAM 578 - 1518

LD 1648 - 2988

RAM 1707 - 3047

Elementübersichten


10.2010/BFK3-2

Ausführung Grundvariante

5

5

34

34

C

A A B B

C

A - A

5

5

98

98

A - A

608 � BRM � 1780

578 � BRAM � 1750

460 � LD � 1400

[13]

22

[36]

500 � FRM � 1440

510 � BRIM � 1450

[13]

22

[36]

C

C

A - A

Ausführung ohne Antipanik im Standflügel

500 � GFRM � 1440

98

840 � BRIM � 2870

5

B - B

938 � BRM � 3200

908 � BRAM � 3170

790 � LD � 2820

20

5

1707 � BRAM � 2547

1673 � BRIM � 2513

1660 � FRM � 2500

zulässige Maße


4.1

A - A

350 � SFRM �1440

8 +2

-3

8±1

5

5

142

18

C - C

117

124

5

1648 � LD � 2488

1722 � BRM � 2562

OKFF

BRM = Baurichtmaß

LD = Lichtes Durchgangsmaß

BRIM = Blendrahmen-Innenmaß

BRAM = Blendrahmen-Aussenmaß

GFRM = Gangflügelrahmen-Aussenmaß

SFRM = Standflügelrahmen-Aussenmaß

SFRM

A A

Ausführung mit Antipanik im Gang- und Standflügel

5

34

5

1440

1400

1300

1200

1100

1000

900

800

700

600

500

400

350

500

600

700

98

X

700 � GFRM � 1440, X = 13

800 � GFRM � 1440, X = 22

950 � GFRM � 1440, X = 36

X = 13

SFRM �, GFRM �

800

900

1000

1100

1200

BRM =BRAM + 30

1340 � LD � 2820, X = 13

1540 � LD � 2820, X = 22

1840 � LD � 2820, X = 36

20

1390 � BRIM � 2870, X = 13

1590 � BRIM � 2870, X = 22

1890 � BRIM � 2870, X = 36

1458 � BRAM � 3170, X = 13

1658 � BRAM � 3170, X = 22

1958 � BRAM � 3170, X = 36

1300

A - A

1400

1440

5

K1006473

GFRM

350 � SFRM � 1440, X = 13

350 � SFRM � 1440, X = 22

550 � SFRM � 1440, X = 36

X = 36


X = 22


zulässige Maße

Mitnehmerklappe 212646 verwenden

Flügelmaße sind abhängig vom Dornmaß des Schlosses, Türdrücker und Stangengriff.

Kombinationsmöglichkeiten der Flügelmaße in Abhängigkeit vom Achsmaß X


10.2010/BFK3-2

5

X = 13 Rollentürband

X = 22 Aufsatztürband

X = 36 Aufsatztürband

BRM = Baurichtmaß

LD = Lichtes Durchgangsmaß

BRIM = Blendrahmen-Innenmaß

BRAM = Blendrahmen-Aussenmaß

GFRM = Gangflügelrahmen-Aussenmaß

SFRM = Standflügelrahmen-Aussenmaß

"W"

"Y"

"X"

300310

300260

300250

60 20 60 30 88.8 59.4

Klemmschraube

"Z"

300250

300250

T-Verbinder Montage


5

"X"

"Y"

298388

300330

296813 296992

298396

298397

300230

300250

236493

300280

300240

300260 218157

Ø5x13.5

236494

300220

300270 236495

300310 236496

300330 236497

300340 236498

300360 236499

"W"

"Z"

300230

20 60 59.4

110.8

Klemmschraube

vorbohren

5

Ø3

2

300240

Gelenk T-Verbinder einschieben und verspannen (Gewindestift M5)

218158

±45°

296269

Ausgetretenen Kleber vor dem Aushärten entfernen.

216991

2

1

4 Profil aufstecken, mit Nagel verspannen und ausrichten.

226013

300240

300260 298290

299529

298290

298290

5.5

3

25

298359

±45°

300260

205379

M5x12

T-Verbinder Montage

Ecke zusammenfügen und ausrichten.


10.2010/BFK3-2

3

4

5

298290

Glassorten

1

224 063

„Pyrodur“

224 063

4 6

65

6 - 14

42

224 350 150 800

288 127

4 4

65

7 - 14

42

224 350 150 800

288 127

1 � 2

3

4

4 6 42

224 063 224 350

150 800

288 127

65

2

7 25

7 25

25

4

- Verbundsicherheitsglas VSG

- Einscheibensicherheitsglas ESG

- „Pyroswiss RS“

- „Pyran S“

mittige Verglasung

5

17.5

224 063

173 820

65

6 - 14

22

4 6.5

224 378

300 380

Türfüllungen und Dichtungen

Iso-Glas VSG oder ESG


6

7

25

65

24 - 26

4 3

28

224 539

224 063 173 220

288 127

Alu-Paneel in Kassettenform Alu-Paneel Alu-Paneel

Schaumstoffband

Mineralwolle Baustoffklasse A DIN 4102

wahlweise mit Al- oder St- Blechverkleidung

Befestigung nur an der Füllung

St- oder Al-Blech t=1 bis 2

Silikat-Platte t >=6

Gipskartonplatte t >=12.5 oder Holz-Spanplatte

5

� 8

65

6 5 42

224 063 224 350 150 800

288 127

25

65

14.5 - 19

5

6 32

224 063 7

224 378

150 790

288 127

7 25

25

25

18

Geklebte Sprossen:

Sprossen dürfen waagerecht, senkrecht oder schräg in beliebiger Lage aufgeklebt werden.

Klotzungsrichtlinie

X

288127

� 100 � 100

Al-Profil

3 bis 30 hoch

X Y

25

18

288044

Al Profil

189660

28 - 300

Doppelseitiges Klebeband

298775

28

Doppelseitiges Klebeband

298775

Sprossen / Klotzung

Glasteilende Sprossen

T=Tragklötze

D=Distanzklötze

�� Abstand zur Ecke etwa � 100

�� Abmessung der Verglasungsklötze: 100x35 bzw. 100x24

�� Klötze sind gegen Verrutschen ausreichend zu sichern,

z.B. mit Silicon NN-Dichtungsmasse


10.2010/BFK3-2

Y

X

A-A

B-B

A-A

Anschlag-Dichtung

EPDM

(224 683)

(224 534)

Dichtebenen im Türfalz und Glasfalz

Anschlagdichtung

(224683)


(224534)

B-B


(224683)

Dichtungsprofile

Anlagedichtung

EPDM

Maß A Art.Nr.

3 (224 259)

4 (224 063)

5 (224 267)

6 (224 104)

7 (-)

8 (224 105)

10 (224 205)


(224683) D-D


(224683)

Maß X Art.Nr.

3 (224 064)

4 (224 263)

5 (224 065)

6 (224 264)

7 (224 066)

8 (224 265)

9 (224 067)

Glasdichtung

EPDM

Glasleistenseite

Dichtungen

Maß Y Art.Nr.

3-4 (224 539)

4-6 (224 350)

6-8 (224 378)

8-10 (224 379)

A A


6.2

C-C


(224683)


(224534)

A-A

h � 3000

h � 2500

h � 3000

(224534)

auf Schlossseite

und Oben

A A

B B

B B

D

D

C

C

Schüco Türbänder − geprüfte Sicherheit nach neuer Norm

EN 1935

Diese Europäische Norm definiert die Anforderungen und Prüfverfahren für einachsige Türbänder.

Einbauanleitung ADS 65.NI SP

Türbänder

In dieser Norm werden Bänder nach ihrer Beanspruchungsart und weiteren maßgeblichen Kriterien wie z.B. zulässiges Drehmoment, Feuerbeständigkeit

oder Gewicht des Türflügels klassifiziert. Die Einordnung nach EN 1935 erfolgt durch eine 8-stellige Kennziffer.

Die geprüften Türbänder aus dem Schüco Sortiment erfüllen alle aus der Norm EN 1935 resultierenden Anforderungen und sind in den höchsten

Gebrauchsklassen eingeordnet. (gilt nicht für VL-Band 180°)

Notausgänge / Fluchtwege

Empfehlungen*

Rauchschutz Brandschutz

Zusätzlicher Bestandteil der Norm ist eine Empfehlung bei erhöhten Belastungen der Bänder durch Türschließer oder überbreite Türen. Verhältnis

der Flügelhöhe zu Flügelbreite 2300 mm

*

überbreite Tür mit 3 Bändern

B > 1000 mm

10.2010/BFK3-2

Schüco-Rollen-Klemmbänder

schlank, elegant, vollkommen verdeckt befestigt und verstellbar ohne den Türflügel auszuhängen

Rollentürband eingebaut

dreiteilige Ausführung

Leichte Montage durch neue Klemmtechnik

Funktion und Technik

Rollen-Klemmband

Die gesamte Technik für die sichere Befestigung und die Feinjustierung liegt im Falzund

Flügelrahmen. Die neuen Bänder machen Fertigung und Montage komfortabler und

wirtschaftlicher.

Die Höhenverstellung des Flügels kann bis zu ± 3 mm betragen. Die Horizontalverstellung

des Flügelrahmens ist max. +2/-2 mm zum Blendrahmen. Der Dichtungsandruck

kann durch Drehung der Buchsen variiert werden (+0,5 mm).

Anwendung und Konstruktion

Man sieht eine schmale, dreigeteilte Rolle und sonst nichts. Das Band verschmilzt

harmonisch mit den vertikal verlaufenden Profillinien. Es ist völlig verdeckt befestigt und

bildet mit den Türprofilen auch farblich eine Einheit. Für nach außen oder nach innen

öffnende Türen.

Eine nachträgliche Montage und Demontage der Bänder ist möglich.


.1

Grundeinstellung

Horizontalverstellung +2/-1 mm (Flügelrahmen)

1.

2.

3.

10

Gewindestifte lösen

+ 2 - 2

1. 3.

2.

-1 mm

10

+2 mm

Verringerung der Schattennut Vergrößerung der Schattennut

Aluminium-Rollen-Klemmband

Die Verschraubungen für Rahmen- und Flügelbandteil müssen mit

min. 8 Nm - max. 10 Nm angezogen werden!

Dichtungsandruck (Blendrahmen)

Der Dichtungsandruck kann durch Drehung der

Buchsen variiert werden (+0,5 mm)

Höhenverstellung ± 3 mm (Blendrahmen)

mit Höhenverstellset (Zubehör)

25 -3 mm

+3 mm

239 533

239 534

239 535

239 536

239 537

239 644

.2 Einbauanleitung ADS 65.NI SP

10.2010/BFK3-2

10

Grundeinstellung

Horizontalverstellung +2/-1 mm (Flügelrahmen)

1.

2.

3.

10

Gewindestifte lösen

+ 2 - 2

1. 3.

oberes Band

2.

-1 mm

239644

10

+ 3 - 3

K1006432

Unteres Band


.3

-3 mm

Edelstahl-Rollen-Klemmband

Die Verschraubungen für Rahmen- und Flügelbandteil müssen mit

min. 8 Nm - max. 10 Nm angezogen werden!

+2 mm

Verringerung der Schattennut Vergrößerung der Schattennut

10

Dichtungsandruck (Blendrahmen)

Höhenverstellung ± 3 mm (Blendrahmen)

mit Höhenverstellset (Zubehör)

25

+3 mm

Der Dichtungsandruck kann durch Drehung der

Buchsen variiert werden (+0,5 mm)

239 644

239 533

239 534

239 535

239 536

239 537

Bestückungsvorgabe für dreiteilige Aluminium-Rollen-Klemmbänder ADS 65.NI SP

Flügelhöhe

3000

2950

2900

2850

2800

2750

2700

2650

2600

2550

2500

2450

2400

2350

2300

2250

2200

2150

2100

2050

2000

1950

1900

1850

*)

120 kg

90 kg

1800

800 850 900 950 1000 1050 1100 1150 1200 1250 1300

max. Flügelgewicht: 120 kg

*)

1350 1400

Flügelbreite



10.2010/BFK3-2

120 kg

120 kg

*) Unabhängig vom Türflügelgewicht ist bei starker Beanspruchung der Tür, wie Gebäuden mit Publikumsverkehr z.B. Schulen, oder Türen mit

Automatikantrieben ein zusätzliches Türband im oberen Bereich vorzusehen.

h/b=1,9

h/b=1,5

1440

Bestückungsvorgabe für dreiteilige Edelstahl-Rollen-Klemmbänder ADS 65.NI SP

Flügelhöhe

3000

2950

2900

2850

2800

2750

2700

2650

2600

2550

2500

2450

2400

2350

2300

2250

2200

2150

2100

2050

2000

1950

1900

1850

1800

800 850 900 950 1000 1050 1100 1150 1200 1250 1300


*)

120 kg

1350 1400



.5

h/b=1,5

120 kg

Flügelbreite


Automatikantrieben ein zusätzliches Türband im oberen Bereich vorzusehen.

1440



EV1

RAL

9005

Höhenverstellset (Zubehör) •

•

AL

RAL

9010

RAL

9016

• dreiteilig

• Höhenverstellset

• mit Befestigungsmittel

• vertikal und horizontal verstellbar

Bitte gesondert bestellen:

• Höhenverstellset

INOX

LOCK

INOX INOX

239 533 239 534 239 535 239 536 239 537 239 538 239 643

25 -3 mm

+3 mm

-3 mm

INOX *

25

+3 mm

Legende •

•

Edelstahl Rollenband für oben

Edelstahl Rollenband für unten

Montage und Verstellmöglichkeiten siehe


* Bei Inox nach Einstellung entfernen!

239 644 1

K1006432

K1006433


10.2010/BFK3-2

Schüco-Aufsatztürband

Formschöne Optik − Komfortable Technik

Wartung und Verstellmöglichkeiten

Diese Eigenschaften sprechen für das Schüco-Aufsatztürband

Aufsatztürbänder

• bewährte, robuste Technik in 3-teiliger Ausführung

• serienübergreifender, flexibler Einsatz durch Trennung von Türband und Befestigungsmaterial

• wartungsfrei − ohne Fetten und Ölen

• verstellbar ohne den Türflügel auszuhängen

• Die Höhenverstellung des eingehängten Flügels kann bis zu 3 mm betragen

• Durch die Horizontalverstellung lässt sich der Abstand des Flügelrahmens zum Blendrahmen

um ±2,5 mm nachjustieren

• Der Dichtungsandruck lässt sich um +0,5 mm erhöhen

Horizontalverstellung ± 2,5 mm wahlweise von oben oder unten

über die innenliegende Stellschraube möglich.

Dichtungsandruckerhöhung um + 0,5 mm durch Drehen der Lagerbuchse um 180°.

Höhenverstellung +3 mm (SW 6) immer nur am unteren Band vornehmen.

Obere Bänder nur nachstellen.

Kugelkopf-Schraubendreher SW3


.

Bestückungsvorgabe für dreiteilige Aufsatztürbänder ADS 65.NI SP

Flügelhöhe

3000

2950

2900

2850

2800

2750

2700

2650

2600

2550

2500

2450

2400

2350

2300

2250

2200

2150

2100

2050

2000

1950

1900

1850

*)

120 kg

1800

800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1440


Flügelbreite



10.2010/BFK3-2

h/b=1,5

120 kg


Automatikantrieben ein zusätzliches Türband im oberen Bereich vorzusehen.

Aufsatztürband •

•

X

Legende •

•

Achsmaß

296 728

237 973

Befestigungsplatte

293 140

X

Türband-Grundkörper

X EV1 RAL

9005

RAL

9010

RAL

9016

22 mm 239 013 239 014 239 015 239 016

36 mm 239 025 239 026 239 027 239 028

36 mm 239 029 - - -

Bolzenmaterial

Fe INOX

Anwendungsbeispiele:

Ausführung: dreiteilig



7.9

Aufsatztürband •

•

X

Legende •

•

Achsmaß

296 936 293 140

237 973



X EV1 RAL

9005

X

RAL

9010

RAL

9016

22 mm 239 039 239 040 239 041 239 042

36 mm 239 043 239 044 239 045 239 046


Fe INOX





10.2010/BFK3-2

Aufsatztürband

Legende

Achsmaß

296 936 293 140

237 973


X


X EV1 RAL

9005

RAL

9010

RAL

9016

36 mm 239 062 239 063 239 064 239 065



Fe INOX

Befestigungsdübel bzw. Befestigungsgarnituren für Aufsatztürbänder

Anwendungsbeispiel

X

X

gvz

X

237 973 12

Legende

Für Blendrahmenprofil

Für Türflügelprofil

237 973

Anwendungsbeispiel



Befestigungsplatte gvz = galvanisch verzinkt

Befestigungsschraube


.11

X

X

X

237 973

237 973

Einfallen-Riegelschlösser

Zusätzlich zu den allgemeingültigen Symbolen und Icons, die am Ende dieser Einbauanleitung aufgelistet

und erklärt werden, wurden auf den folgenden Schlösser- bzw. Beschlägeseiten produktspezifische Symbole

und Icons verwendet. Die Bedeutungen dieser Symbole und Icons werden an folgende „Tabellenkopfzeile“

erklärt.

Einsetzbar in:

ADS 80 FR 30

Firestop T90


ADS 80 FR 30

Firestop T90

* Nur über Sonderbestellung lieferbar!

Türflügelhöhen bis:

≤ 2309 mm ≤ 2500 mm ≤ 3000 mm

Einsetzbar in der Serie Nicht Einsetzbar in der Serie

Zulassung nach DIN EN 179

Zulassung nach DIN EN 1125

241 101 B

241 102 * B

Verwendung / Funktion intergriert bzw. zugeordnet

Kennbuchstaben für intergrierte Panikfunktion

Funktion optional über Sonderbestellung erhältlich

Verwendung / Funktion nicht intergriert bzw. nicht zugeordnet


10.2010/BFK3-2


• ohne obere Verriegelung

• mit Wechsel (außer bei Panikfunktion B)

• Riegel und Falle vernickelt

h

VI


ADS 65.NI SP

211 708

mm

≤ 3000


Schließplatte 229 729,

Befestigungsschrauben 205 479

KS-Falleneinlaufteil 239 646

Riegelstangen

211 23 B

211 24 B

211 881 B

211 882 B

211 949 * B

211 950 * B

211 25 E

211 951 * E

211 952 * E



8.1

270

28

18

92

9

15 35

3

3


• mit oberer Verriegelung

• mit Wechsel (außer bei Panikfunktion B)

• Riegel und Falle vernickelt

h

VI



mm ▲

≤ 3000 ≤ 3000

��





Riegelstangen

▲ Mitnehmerklappe 212646 erforderlich

211 719

211 20

211 1 B

211 718 B

211 955 * B

211 956 * B

211 21 E

211 22 E



10.2010/BFK3-2

320

28

92

18

9

15 35

3

3



• mit Wechsel

• Falle vernickelt

h

VI



mm ▲

≤ 3000 ≤ 3000

��





Riegelstangen

▲ Mitnehmerklappe 212646 erforderlich

211 957 * E

211 958 * E



8.3

320

28

92

18

9

15 35

3

Antipanik- Garnitur


• bestehend aus:

• Einfallen-Riegelschloss, Treibriegelschloss, Schaltschloß

Befestigungsmaterial und Bodenschließmulde

h

VI



1500

mm

≤ 3000

*241009

241 005 B

241 006 B

241 021 * B

241 022 * B

241 010 E

241 025 * E

241 026 * E



Befestigungsschrauben 205479, Riegelstangen

*Umlenkgetriebe 241009

Mitnehmerklappe 212646 erforderlich



10.2010/BFK3-2

270

28

92

18

9

15 35

3 270

3

3

38

9

240

18

28

Antipanik- Garnitur mit E-Öffner





h

VI



*241009

1500

mm

≤ 3000


E-Öffner Funktionen Rückmeldung



*Umlenkgetriebe 241009 unbedingt erforderlich




8.5

270

28

92

18

9

15 35

241423 DIN LS

12 - 48 V AC / DC

0,2 - 0,4 A (12 -24 V AC/DC)

0,1 - 0,2 A (24 -48 V AC/DC)

241 423 E

241 424 E

3

3

340

38

38

45

267

12

28

241424 DIN RS

12 - 48 V AC / DC

0,2 - 0,4 A (12 -24 V AC/DC)

0,1 - 0,2 A (24 -48 V AC/DC)






h

VI



*241009

1500

mm

≤ 3000

241 019 B

241 020 B

241 02 * B

241 028 * B






Gestängeführung 218515 für Standflügel (wahlweise)



10.2010/BFK3-2

320

28

92

18

9

15 35

3 270

3

3

38

9

240

18

28








*241009

1500

mm

≤ 3000

241 203 B

241 204 B

241 205 * B

241 206 * B

241 20 E

241 209 * E

241 210 * E









8.7

270

28

92

18

9

15 40

3 270

3

3

38

9

240

18

28

Antipanik- Garnitur mit E-Öffner





h

VI



*241009

1500

mm

≤ 3000


E-Öffner Funktionen Rückmeldung und Freilaufdiode,



*Umlenkgetriebe 241009 unbedingt erforderlich





10.2010/BFK3-2

270

28

92

18 18

9

15 40

241425 DIN LS

12 - 48 V AC / DC

0,2 - 0,4 A (12 -24 V AC/DC)

0,1 - 0,2 A (24 -48 V AC/DC)

241 425 E

241 426 E

3

3

340

38

38

45

267

12

241426 DIN RS

12 - 48 V AC / DC

0,2 - 0,4 A (12 -24 V AC/DC)

0,1 - 0,2 A (24 -48 V AC/DC)

28








*241009

1500

mm

≤ 3000

241 211 B

241 212 B

241 213 * B

241 214 * B









8.9

320

28

92

18

9

15 40

3 270

3

3

38

9

240

18

28

Umlenkgetriebe

• für Standflügel

• bei Montage des Standflügel-Türdrückers in ≥ 1500 mm Höhe

• Einsatz bei Antipanikgarnituren

241 009

1500

241009

295

Achtung:

Nicht für Türen nach DIN EN 1125 geeignet!

3

38 15

Umlenkgetriebe


10.2010/BFK3-2

9

147

100.5

18 18

210

221 - 236

28

Schüco SafeMatic

• eintourig, mit Wechsel

• ohne Befestigungsmaterial

• Falle und Fallenriegel umlegbar

• inkl. Schließplatten

h

VI VI



241 415

241 416 E

241 41

241 418 E

Fallenriegelüberwachung

mm

≤ 2500 ≤ 3000

Nachrüstartikel, ersetzt den oberen Schlosskasten durch

einen Schlosskasten mit elektrischer Überwachung der

Fallenriegel - incl. 6 m Anschlussleitung.

nach innen / außen

DIN LS / RS

241 463 1



Kabelübergang für Ausführung mit E-Öffner, Befestigungsmaterial,

Falleneinlaufteil 239 646

Für WK2 Standflügelverriegelung 241243 erforderlich


8.11

21

45 43

45 43

3

28

183

183 229

(208)

28

34.5

9

18

(536) 185 (567)

150

( 2285 )



• ohne Befestigungsmaterial



h

VI



241 419

241 420 E

241 421

241 422 E


mm

≤ 2500 ≤ 3000





DIN LS / RS

241 463 1



Kabelübergang für Ausführung mit E-Öffner, Befestigungsmaterial,

Falleneinlaufteil 239646


10.2010/BFK3-2

21

45 43

45 43

3

28

183

183 229

(208)

28

34.5

9

18

(536) 185 (993)

150

( 2711 )

Schüco InterLock - Antipanikgarnitur


Flach-Stulp 28x3 mm, 1-teilig, Edelstahl

• 3 Fallenriegel, selbstverriegelnd, gegendruckgesichert und vernickelt

• incl. Gegenkasten und Schließplatten,

obere Verriegelung (Schnapriegel) und Befestigungsmaterial

Bei Ausführung mit halbmotorischer Funktion zieht ein Elektromotor

alle Fallenriegel zurück.

Nennspannung AC 12V, 50-60Hz oder DC 12-24V DC, 100%

Einschaltdauer möglich.

Erfolgt die Ansteuerung über die Schüco Funk-, Fingerprintsysteme

oder Fluchttürsicherung unter Verwendung der entsprechenden

Verteilersets wird das Leitungsset 262 619 nicht benötigt!



241459-241460 241461-241462

≤ 2500 ≤ 3000 ≤ 2500 ≤ 3000

241 459 * E

241 460 * E

241 461 * E

241 462 * E

Gesondert bestellen:

Riegelstange, Kabelübergang 229730

Befestigungsschrauben, Mitnehmerklappe 212646 und

Leitungsset 262619


8.13

28

40

40

55

9

218

18

120 580.5 200

Y = 589.5 (979.51)) 120

580.5 200

Y = 589.5 (979.51)) 120

760

X = 730 (11201))

2285


Schüco InterLock





DIN LS / RS

241 445 1

Schüco InterLock - Antipanikgarnitur




• inkl. Gegenkasten und Schließplatten,

obere Verriegelung (Schnapriegel) und Befestigungsmaterial



241503-241504 241505-241506

≤ 2500 ≤ 3000 ≤ 2500 ≤ 3000


Riegelstange,

Befestigungsschrauben,

Mitnehmerklappe 212 646

241 503 * B

241 504 * B

241 505 * B

241 506 * B



10.2010/BFK3-2

40

28

9

120 580.5 200

120

40

55

18

X = 730 (1120 1) X = 730 (1120 )

1) )

760

2285






DIN LS / RS

241 445 1

Schüco InterLock-Antipanikschloss




• inkl. Schließplatten und Befestigungsmaterial

h

VI



241507-241508 241509-241510

≤ 2500 ≤ 3000 ≤ 2500 ≤ 3000


Befestigungsschrauben

241 50 * B

241 508 * B

241 509 * B

241 510 * B



8.15

40

28

9

120 580.5 200

120

40

55

18

X = 730 (1120 1) X = 730 (1120 )

1) )

760

2285






DIN LS / RS

241 445 1

Schwenkriegelbolzenschloß

• ohne Antipanikfunktion, mit Wechsel

• inkl. Nebenschließplatten und Aufbohrschutz für Schloßkästen,

zusätzlicher Sicherungsbolzen und Türluftreduzierung.

Einsatzmöglichkeit der E-Öffner


h

VI



mm

≤ 2309 ≤ 2500 ≤ 3000

211 612

211 613 E



Schließplatte 266 071, Befestigungsschrauben 205 480, 205 479


Für WK2/WK3 Standflügelverriegelung 241243 erforderlich


10.2010/BFK3-2

9

(150) (535)

(210)

(543)

(2170)

28

39

9

211 613 nicht für WK2/WK3 einsetzbar!

Zubehör Einbruchhemmung

Schüco-Profilzylinder

211 978 40/40 1

218 236 / 218 908

228 087

211 612

Profilzylinder- Rosette

211 978

228 087 10

INOX EV1

218 908 1

218 236 10

Typenschild für Einbruchhemmung

288 237 288 238 - 1

30°

Schließbartstellung 30° nach DIN 18254

• mit Aufbohr- und Kernziehschutz

• mit Not- und Gefahrenfunktion

• inkl. 3 Schlüssel

• inkl. Sicherungskarte

• zugelassen nach VdS-Klasse B

• entspricht DIN V 18254 ( Klasse 2 )

aus Kunststoff, schwarz

Die Rosette wird von außen im Bereich des

Profilzylinders in die Bohrung eingeklipst.

Sicherheits-Profilzylinder-Rosetten

innen, in ovaler Ausführung



8.17

Sicherheitsschlösser

• Selbstverriegelnd mit Kreuzfalle und Riegel,

intergrierte Panikfunktion und Wechselfunktion


h

VI



mm

≤ 2500 ≤ 3000

Sicherheitsschloß 409X-Microschalter


Befestigungsschrauben 205 479,

Steuereinheit für Sicherheitsschloß 509X

Anschlußkabel für Steuergerät




10.2010/BFK3-2

28

19

35

9

300

elektrisch überwachtes Schaltschloß mit integrierten manipulationsgeschützten Detektoren zur Überwachung von Falle und Riegel

211 993 E

Sicherheitsschloß 509X-Motorausführung mit externer Steuerung

Motorschloß mit Ablaufsicherung für höchste Sicherheit und manipulationsgeschützten Detektoren zur Überwachung von Falle und Riegel

211 992 E

Sicherheitsschloß 709X-Drückersteuerung

elektrisch überwachtes Schaltschloß mit geteilter Drückernuß zum elektrieschen Ein-/Auskuppeln des Außendrückers und manipulationsgeschützten

Detektoren zur Überwachung von Falle und Riegel

211 994 B

28

270

3

3

28

Zubehör für Sicherheitschloß

Anschlusskabel

m

266 063 10

Steuerung für 509X

266 064

12 V DC, 4,5A 1

192 x 110 x 45 IP 40

266 0 2 24 V DC, 2,5A 1


hochflexibel, 12-adrig, mit einseitig angeschlagener Kupplung, zur verpolungssicheren

Verbindung mit dem Sicherheitschloss 409X, 509X, 709X

Zum Betrieb des Sicherheitsschlosses 509X inkl. Netzgerät


8.19

Elektro-Sicherheitsschloss 809

• Nur über Sonderbestellung lieferbar!


• Selbsverriegelndes Elektro-Sicherheitsschloss 809, Schliessplatten,

Anschlusskabel 5,5 m,

Spannung 12 V DC

h

VI



mm

≤ 2500 ≤ 3000


Befestigungsschrauben 205479.


300

244

211 678 * B

211 679 * B

211 680 * B

211 681 * B



10.2010/BFK3-2

28

20.5

9

35

10

20.5

3

235

28 28

3

3

Standflügelverriegelung für zweiflügelige Türen

h

VI

passend für alle Riegel-Fallenschlösser

bestehend aus:

• Falztreibriegel, Edelstahlstulp

• Schaltschloß mit Befestigungs- und Verriegelungsplatte

• Bodenschließmulde

• Befestigungsschrauben 205479, Riegelstangen

und Gestängeführung 218515 gesondert bestellen



mm

≤ 2500 ≤ 3000

241 029 1

3

38

Standflügelverriegelung


8.21

165

16

28

235

Standflügelverriegelung Einbruchhemmend WK2/WK3

h

VI

passend für Schwenkriegelbolzenschloss und



• Falztreibriegel, Edelstahlstulp

• Schaltschloss mit Befestigungs- und Verriegelungsplatte


• Türfalzreduzierung

• Treibstangenführung

• Befestigungsschrauben 205 479 und

Riegelstangen gesondert bestellen



mm

≤ 2309 ≤ 2500 ≤ 3000

38

165

16


241 243 1


10.2010/BFK3-2

28

235

ECO-Standflügelverriegelung

h

VI

für Einfallen-Riegelschlösser ohne obere Verriegelung


• Obenverriegelung

• Riegelstange 10 mm

• Untenverriegelung


• Bitte Gestängeführung 218515 gesondert bestellen



• Mitnehmerklappe 212 646 erforderlich

• Wahlweise ohne untere Verriegelung einsetzbar

mm

≤ 2500 ≤ 3000

Funktion:

211 749 1


Im Standflügel ist eine Riegelstange rückfedernd eingebaut.

Der Riegelbolzen der Obenverriegelung drückt auf die Riegelstange,

die den Standflügel unten im Boden verriegelt.

Bei geöffnetem Gangflügel wird über Federkraft der Riegelbolzen

zurückgezogen.

Der Standflügel ist nicht mehr verriegelt.


8.23

h

VI

h

VI

h

VI

Riegelstangen für Einfallen-Riegelschloß mit oberer Verriegelung

Riegelstangen

211 45 ≤ 2250 1

211 46

211 4

> 2250

≤ 2500

> 2500

≤ 2750

211 748 > 2750 1

Riegelstangen für Antipanik-Gegenkasten

238 397 ≤ 2509 1

238 504 > 2500 1

Riegelstangen für Standflügelverriegelung







mm

≤ 2250 ≤ 2500 ≤ 2509 ≤ 3000

mm

≤ 2250 ≤ 2500 ≤ 2509 ≤ 3000

mm

≤ 2250 ≤ 2500 ≤ 2509 ≤ 3000

238 502 ≤ 2509 1

238 503 > 2500 1


10.2010/BFK3-2

1

1

Schließplatte

270

47

50

17

12

28

3

Schließplatten für Einfachverriegelungen

Ausführung als Flachstulp 28 x 3 mm, Edelstahl


• Schließplatte

• Befestigungsschrauben 205 479 gesondert bestellen

Schließplatte

229 729 INOX 1


8.25

z

y

x


ADS 65.NI SP

E-Öffner für ein- und zweiflügelige Rauchschutztüren

± 2 mm



Elektrischer Türöffner 12-48 V AC/DC

passend für Riegel-Fallenschlösser

Dauerbetriebsfest 12 und 24 V AC/DC ± 15%


• 1 Stück E-Öffner für Riegel-Fallenschlösser

• Schließblech

• intergrierte bipolare EMV Schutzdiode

• Futterstück


Nennspannung Stromaufnahme

12 - 48 V AC/DC

Elektrische Türöffner

0,2 - 0,4 A ( 12-24 V AC/DC)

0,1 - 0,2 A (24-48 V AC/DC)

239 637 1

239 638 1

Legende

mit Rückmeldung

Wenn die Stromabgabe des Drehtürantriebes nicht ausreicht, muss ein zusätzliches Netzgerät eingesetzt werden, z.B. wenn Geräte, wie Sensorleisten,

Rauchmelder, Radarbewegungsmelder zusätzlich angeschlossen werden.

Neue Montage und Verarbeitungshinweise beachten!


10.2010/BFK3-2

z

y

x

E-Öffner-Garnitur für zweiflügelige Rauchschutztüren

± 2 mm



± 2 mm

Elektrischer Türöffner-Garnitur 12-48 V AC/DC

passend für Riegel-Fallenschlösser



• 1 Stück E-Öffner für Riegel-Fallenschloss

• 1 Stück E-Öffner für obere Verriegelung

• 2 Schließbleche





12 - 48V AC/DC


239 639 1

239 640 1




0,4 - 0,8 A ( 12-24 V AC/DC)

0,2 - 0,4 A (24-48 V AC/DC)


8.27

z

y

x

Legende •

•

mit Rückmeldung

E-Öffner für zweiflügelige Rauchschutztüren mit InterLock-Schloss



± 2 mm

Elektrischer Türöffner 12-48 V AC/DC

passend für InterLock-Schloss



• 1 Stück E-Öffner für obere Verriegelung

• 1 Schließblech





12 - 48V AC/DC


266 512 * INOX 1




0,2 - 0,4 A ( 12-24 V AC/DC)

0,1 - 0,2 A (24-48 V AC/DC)


10.2010/BFK3-2

z

y

x

Legende

mit Rückmeldung

340

253

25

3

35

3

28

102

3 28

Nur als zusätzliches Schloss einsetzbar

keine Antipanikfunktion möglich

Montage oberhalb bzw. unterhalb des Haupschlosses.

Betriebsspannung 12 V

Befestigungszubehör in Eigenfertigung

Befestigungsschrauben 205 457 gesondert bestellen

211 786

20


keine Antipanikfunktion möglich

Montage oberhalb bzw. unterhalb des Haupschlosses.



211 787 20


Einbau wahlweise in Stand- oder Gangflügelrahmen

keine Antipanikfunktion möglich!

wahlweise oberhalb bzw. unterhalb des Hauptschlosses.



241 373

Notruf Blockschloß NBS 10

Türbeschläge

211 786 1

Riegelschloß

211 787 1

Sperrelement

241 3 3 1


8.29

20

Schließerkontakt

auch für Türen mit E-Öffner

Öffnerkontakt

auch für Türen mit E-Öffner

min 58 ±1

Abbildung ähnlich

Riegelschaltkontakt RS-CU1-VU6

262 626 1

Technische Daten:

Schaltspannung: DC 100 V

Schaltstrom: 0,5 A

Ansprechweg: einstellbar

Riegelausschluss: max. 20 mm

Kabellänge: 6 m

VdS-Klasse: C

GY

YE

Riegelschaltkontakt RS-CU1-VD

In Verbindung mit Schüco Drehtürantrieben mit E-Öffnern

Technische Daten:

Schaltspannung: max. DC 30 V

Schaltstrom: max. DC 0,2 A

Ansprechweg: einstellbar

Kabellänge: 2,5 m

GY

YE

Schaltbild

Schließerkontakt

262 797 1

Schaltbild

Öffnerkontakt



10.2010/BFK3-2

260+10

10

A

A

298

308

wahlweise gedrehte Montage mit

Anschlusskabel unten möglich

Feder darf im geschlossenen

Zustand nicht gestaucht werden

Bei der Leitungsführung ist darauf zu achten , daß die Leitung ungehindert nachgeführt

werden kann und sich nicht im Zargen- oder Türprofil verklemmt

24

• für Leitungen mit einem Ø bis 7 mm

• Länge ca. 330 mm

• Türöffnungswinkel max.: 90°

• incl. Befestigungsmaterial und Montageanleitung

Kabelübergang (verdeckt)


229 730 1

Der Kabelübergang gewährleistet die einwandfreie

Stromübertragung zum Türöffner

Türöffnungswinkel max.: 180°

Leitung max. 7 mm Durchmesser

Befestigungsschrauben 205457 gesondert

bestellen

Leitungsübergang

262 599 1


9.1

38

239646

Fingerschutzrollo z.B. Fa Athmer

� 260


Stulpblech, Befestigungsschrauben und Futterstücke

(Nachträgliche Einbau möglich. Einbau wahlweise)

Tuchlänge

aus Kunststoff

DIN links/rechts verwendbar

Passend für alle Riegelfallenschlösser

sowie E-öffner

Gestängeführung


218 515 1

KS-Falleneinlaufteil

Fingerschutzrollo

239 646 20

Weitere Informationen siehe DIN 18650.


10.2010/BFK3-2

Schüco-Profilzylinder

• Mit Schüco-Präge

• Mit 3 Schlüsseln aus Messing vernickelt.

• Mit Schließbartstellung 30°

1

3

mm

1

innen außen

40/40 211 050 40 40 1

Schüco Sicherheits-Profizylinder

mm 1 3

40/40 211 978 40 40 1

• mit Aufbohr-, Abtast- und Kernziehschutz

• mit beidseitiger Not- und Gefahrenfunktion

• Schließbartstellung 30°

• incl. 3 Schlüssel

• incl. Sicherungskarte

• mit Schüco Prägung

• zugelassen nach VdS-Klasse B

Funktionsbeschreibung

mechanisches 3 Kurven-Wendeschlüsselsystem mit 12 ungefederten Sperrstiften.

Beim Drehen des Profilzylinders wird der Schlüssel an 24 Positionen gleichzeitig abgefragt.

verschiedenschließend

innen außen

Funktion mit Gefahreneinrichtung

Es kann von außen immer aufgeschlossen werden, auch

wenn von innen der Schlüssel im Profilzylinder steckt.



9.3

Stangengriff für Fluchttürsysteme nach EN 1125

• für Antipanikschloss nach DIN EN 1125

• mit integriertem Getriebe und Hochhaltefeder

• Drückernuß: 9 mm Vierkant

• mit 1150/1500 mm Griffrohr

• ohne PZ-Lochung

• DIN links/rechts verwendbar

• incl. Befestigungsmaterial.

Ausführung in Aluminium

X

24

FRM

24 29

GFRM

35

34.5 *

24

20.5*

132

• Der Einsatzbereich dieser Stangengriffe sind hoch beanspruchte

Türen, wie z.B. in Krankenhäusern, Schulen, Kindergärten, Flughäfen,

Gaststätten oder Einkaufszentren.

Beschlag:

innen: Stangengriff

außen: Drücker / Türgriff

SFRM

52 24

Panik-Stangengriff EN 1125

bei 2 flg. Türen die Dornmaße der Schlösser beachten!


10.2010/BFK3-2

mm

Alu C0 240 150 1150 1

INOX 240 151 1150 1

Alu C0 240 216 1500 1

INOX 240 21 1500 1

Legende •

•

Stangengriff

Länge Griffrohr

PZ-Lochung

Druckstange für Fluchttürsysteme nach EN 1125

Der Einsatzbereich dieser Druckstangen sind hoch beanspruchte Türen, wie

z.B. in Krankenhäusern, Schulen, Kindergärten, Flughäfen, Gaststätten oder

Einkaufszentren.

Legende •

•

29

Stangengriff

Länge Griffrohr

X

2)

• mit integriertem Getriebe

• 9 mm Vierkant

• mit Griffrohr 758 - 1158 mm oder 1058 - 1458 mm

• ohne PZ-Lochung

• incl. Befestigungsmaterial.

mm

Alu C0 240 224 758 - 1158 1

INOX 240 226 758 - 1158 1

Alu C0 240 225 1058 - 1458 1

INOX 240 227 1058 - 1458 1

Beschlag:

• innen: Druckstange

außen: Drücker / Türgriff

38 X


10.1

29

2)

40

29

2)

40

X

Druckstange EN 1125

Diese Druckstangen funktionieren nicht mit den SafeMatic-Schlössern!

29

29

Zuordnung von Drückerstiften bei Verwendung von beidseitigen Türdrückern

Serie

Serie

innen

außen

Schüco ADS 65.NI SP 218 436 10

Schüco ADS 65.NI SP 218 435 238 272 218 435 1

Zuordnung von Drückerstiften bei Verwendung von einseitigen Türdrücker oder Stangengriff

innen

außen

Schüco ADS 65.NI SP 218 434 218 434 218 434 10

Legende •

•

Stangengriff

Druckstange

Türgriff

Legende •

•

geteilt

durchgehend

Drückerstifte


10.2010/BFK3-2

A

Griffstange

wahlweise gebogen

Einnietmutter M8

Griffhöhe

� 70

hGr

Griffstange oval (z.B. 210947)

wahlweise rund Ø25 bis Ø55

227685

Befestigungseinheit M8

(z.B. 210937)

Halter (z.B. 210948)

wahlweise abgewinkelt

(z.B. 210949)

"Hewi"-Stange Ø33

Öffnungsradius bei

Mindestflügelbreite

A

� 43.5

Stoßgriff

(z. B. 210790)

St-Rohr (z.B. 201020)

mit KS-Distanzhülse (z.B. 237273)

ab Bohrungsabstand A>1500

bzw. stark frequentierten

Türen empfohlen

Ansicht A

Stoßgriffe

wahlweise

beidseitig

Rammschutzstangen / Stoßgriffe

Rammschutz-Stange

Einnietmutter M8

St-Rohr

wahlweise massiv,

wahlweise Edelstahl (z.B. 210947),

sowie Aluminium, Messing oder

Baubronze


11

DORMA 150mm

GEZE 120mm

(45)**

428±0.2*

8±1*

(80)**

101

5

87

428±0.2

A

Al

65

65±1

38

40

X=22

61±1

160±0.2

16±0.2

22

X=36

160±0.2

für Gleitschiene

für Scherengestänge

*

( )**

142±1

16±0.2

122±1

dargestellt GEZE TS 5000L

DORMA 150mm

GEZE 120mm

(45)**

428±0.2*

8±1*

(80)**

X

A (GEZE) A (DORMA) �

13 152 150 105°

65±1

Der Öffnungswinkel muß mit einem

Türstopper begrenzt werden.

Der Einsatz von E- und R-Gleitschienen ist

bei DORMA Türschliesern nicht zulässig.


10.2010/BFK3-2

38

100°

90°

155

160

152

152

22

36

160±0.2

16±0.2

�

X

22/36

142±1

Obentürschließer nach DIN EN 1154

160±0.2

16±0.2

37

65±1

80 45

142±1

8.55

8.55

92

94.5

92

175

287

94.5 287

79.5

94.5

79.5

79.5

175

451

1.1

1 Türschließer 266066

TF=54.5

287

94.5 287

451

1 Türschließer 266066

TF=54.5

Schüco integrierter Türschließer - 1 flg. Tür

2.1

1.3


12.1

1.2

2 Gleitschiene 266067

FR

2.3 2.2

2.4

2 E-Gleitschiene 266068

40.5

Schüco integrierter Türschließer - 2 flg. Tür

617(GF)

498(SF)

1.1

498

2.1

617

1.2

1.3

40.5

2 ISM-Gleitschiene 266069

2 E-ISM Gleitschiene 266070

FR

Schüco integrierter Türschließer

31.6

2.3 2.2

2.4

300100

31.6

40

30

92.5

54

TF=53.5

31.6

BR

31.6

30

40

300250

300200

TF=53.5

54

92.5

30

TF=53.5

54

92.5

30

92.5

54

TF=53.5

650mm � FRM � 1400mm

300100

31.6

40

40

300250

300180

31.6

30

TF=53.5

54

92.5

31.6

BR-SF

300250

300200

31.6

40

780mm (1100mm*) � GFRM � 1400mm

670mm � SFRM � 1400mm

* bei Einsatz Fluchttüröffner

300250

300180

31.6

40

30

TF=53.5

54

92.5

BR-GF

8

122

620

577

394

256

28

28 42

73

28

29

� 20

30

10

29

10

23

23

� 20

349

89

698

40x5x438

748

69

Türschließer-Drehtürantriebe


10.2010/BFK3-2

� 20

205798 2 X

29

24

8 X 205798

24

29

� 20

42

42

183

14

14

321

504

525

103

Maße in ( ) Klammern für

Gestängebefestigung

14

14

Bei gegenüberliegenden Sensorleisten,

Kabeldurchführung von einander 100 mm

versetzt anbringen.

14

Flügelrahmenmontage Bandgegenseite

Flügelrahmenmontage Bandseite

Türblattmontage nur auf der Bandseite

möglich.

14 14

Blendrahmenmontage Bandgegenseite

Blendrahmenmontage Bandseite

Beim Einsatz der integrierten

Schließfolgeregelung ist keine

Türblattmonage möglich.

598

8 X 205798

577

122

8

394

256

73

42 14

52

� 20

� 20

29

24

(417)

(44)

29 42 14

24 42 14

29

82

698

205798 2 X

122

8


14 14


12.3

28

22 35

34

34

Maße in ( ) Klammern für

Gestängebefestigung

14

14

Bei gegenüberliegenden Sensorleisten,

Kabeldurchführung von einander 100 mm

versetzt anbringen.

14



Türblattmontage nur auf der Bandseite

möglich.



Beim Einsatz der integrierten

Schließfolgeregelung ist keine

Türblattmonage möglich.

300±0.2

16

428.5±0.2

27

44.5

79

265±1

51±0.2

39

205798

42

65

160±0.2

124

"record

DFA 127"

M6x20

GEZE

Slimdrive

SD SERVO

142

"GEZE TSA

160NF"

70±1

M6x20

205009

120

85

50±0.2

GEZE

Slimdrive

SD SERVO

40

23

10 38

40x5x438

42

16

65

44

GEZE

Slimdrive

SD SERVO

27

325±0.3

20

162.5±0.3

313±1

124

160

130 135

48

120 428.5±0.2

142 160±0.2 300±0.2


10.2010/BFK3-2

205798

"record

DFA 127" 85

M6x20

142±0.3 160±0.3 200±0.3 142±0.3 160±0.3 200±0.3

20±1

81.5

FRM-40±0.2

650±0.3

487.5±0.3

44±0.2

120

40±1

215


428.5

500

Verwendung des "GEZE Slimdrive SD SERVO" an 2-flg. Türen

nur in Verbindung mit Schließfolgeregler nach DIN EN 1158

42

124

"record

DFA 127"

M6x20

31

FRM-80±1

31

142±0.3 160±0.3 200±0.3

105±1 576±0.2

85

60

81

13

13

Y

* 41.6

59.7

45

45

35.7

35.7

X

V

59.7

W

39

32

32

39

* 10.4

* 10.4

M6

* 41.6

13

13

Bei 2flg. Türen ist zusätzlich eine

Schließfolgeregelung zu montieren

M6

205009

35.7

35.7

205009

32

32

* 41.6

59.7

45

45

59.7

" V "

* 10.4

* 10.4

255.25 255.25

94

* Bolzenlänge

39

39

* 41.6

" X "

b

(d)

a

(c)

255.25 255.25


12.5

a

94

b

( d )

a

(c)

Softline Gleitschiene Flügelbreite Hebellänge a b

705

820

90

90

460

600

860 - 1000

1000 - 1250

723

837

15

14

Softline Gleitschiene Flügelbreite Hebellänge a b

" W "

15

94 255.25 255.25

706

820

170

170

460

600

900 - 1000

1000 - 1250

723

837


" Y "

Ø9

b

(d)

a

(c)

94 255.25 255.25

36

b

(d)

a

(c)

SSCD Gleitschiene Flügelbreite Hebellänge c d

SSCD Gleitschiene Flügelbreite Hebellänge c d

705

805

120

120

460

600

950 - 1007

1007 - 1250

840

940

605

705

210

210

460

600

900 - 1007

1007 - 1250

740

840

22

M5

M6

13

40

18

SF

Schließfolgeregler

M6

60

35

GF

150



10.2010/BFK3-2

20

Mitnehmerklappe

25 35 160

Mitnehmerklappe ist immer erforderlich

Einzige Ausnahme: Verwendung eines Falztreibriegels.

Gewindegröße und Anzahl der

Schrauben nach Herstellerangaben.

Gegenplatte für Haftmagnete

212646

150

Schließseite

48.5 40

209369

Haftgegenplatte für Haftmagnete bei Verwendung von Feststellanlagen. (dargestellt Dorma A50)

Der Einsatz von Feststellanlagen bedarf immer der Zustimmung der örtlichen Bauaufsichtsbehörde.

Wartungsanleitung

Wartungsanleitung für ein- und zweiflügelige Schüco- Rauchschutztüren

nach DIN 18095 aus der

Serie „Schüco ADS 65.NI SP“

Rauchschutztüren sind selbstschließende, sicherheitstechnische Anlagen,

deren Funktionsfähigkeit immer gewährleistet sein muß.

Der Bauherr/Betreiber ist für die Funktionsfähigkeit der Brandschutztüren verantwortlich.

Darum empfehlen wir, daß ein entsprechender Wartungsvertrag zwischen dem

Bauherrn / Betreiber und einem autorisierten Fachbetrieb abgeschlossen wird.

Für Feststellanlagen wird ein Wartungsvertrag vom Gesetzgeber vorgeschrieben.

Wartungsarbeiten sollten nach 50 000 Betätigungen oder einmal pro Jahr bzw. bei

Störungen durchgeführt werden.

Der Ersatz mangelhafter Teile (Profil, Beschlag, Zubehör, Glas) darf nur von einem autorisierten Fachbetrieb

durchgeführt werden.

Bei der Durchführung der Wartungsarbeiten müssen die Vorgaben des Prüfberichtes / Zeugnisses beachtet

werden.

1. Reinigung der Elemente, vor allem die beweglichen Teile und Funktionszonen.

2. Überprüfen aller Funktionen

● selbsttätiges Schließen (Schließfolgeregelung, Schließkraft)

● Antipanikfunktion

● Feststellanlagen (siehe Richtlinie vom DIBt)

● Schwellendichtung oder absenkbare Dichtung (Auslösung, Verpressung der Dichtung)

● Gängigkeit der Beschlagteile. (Schlösser, Elektrotüröffner, Türbänder, Türdrücker)

Fetten der beweglichen Teile.

● Spalt zwischen Flügel und Blendrahmen (eventl. Türbänder nachstellen)

● Sicherungsbolzen im Bandbereich (fester Sitz).

3. Überprüfen der Dichtungen zwischen

● Flügelrahmen und Blendrahmen

● Glas und Flügelrahmen

● Blendrahmen und Baukörper

● ggf. Nachbessern oder Auswechseln der Dichtstoffe bzw. Dichtprofile.

●

ggf. beschädigte Dichtbänder mit PVC (im Brandfall aufschäumende Baustoffe) austauschen.

4. Überprüfen des Glases durch Sichtkontrolle auf Einläufe und Sprünge.


14

kg

Hinweis Achtung

Verpackungseinheit

Gewicht

Farbe

Notwendige Anzahl

x Bautiefe

x Glasdicke

Glasdickentoleranz

Glasmaßtoleranz

Pressenwerkzeug

Tür 1-flg. Nach außen DIN L

Tür 1-flg. Nach außen DIN R

Tür 1-flg. Nach innen DIN L

Tür 1-flg. Nach innen DIN R

Tür 2-flg. Nach außen DIN L

Tür 2-flg. Nach außen DIN R

Tür 2-flg. Nach innen DIN R

Tür 2-flg. Nach innen DIN L

Senkkopfschraube Kreuz

Bohrer

Material

Bestellinformation

INOX

A2 Edelstahl

M5

Fertigungsinformation

siehe Seite

elektrische Daten

Alternativ

Typ, Ausführung

Montage bzw. -ort

E-Öffner

Einfachverriegelung

Mehrfachverriegelung

Komplettprofil „Fenster, Türen“

Einnietmutter

Einstreichen

Reinigen und Entfetten

Anziehen

Lösen

Verstellen nach Oben

Verstellen nach Unten

Verstellen nach Rechts

Verstellen nach Links

Verstellmöglichkeiten

Eigenfertigung

Icon Übersichten

Überwachung von Riegel, Falle,

Drückernuß etc.

Selbstverriegelung

Rosette

Türdrücker

Türschließergröße





Stufenbohrer

Werkzeuge

Schraubendreher Innensechsrund

Abmaße, Abmessungen

Maschinen Senkkopfschraube

Sechsrund


10.2010/BFK3-2

Einbauanleitung ADS 65.NI SP (8 MB) - Teckentrup

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Einbauanleitung ADS 65.NI SP (8 MB) - Teckentrup

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
