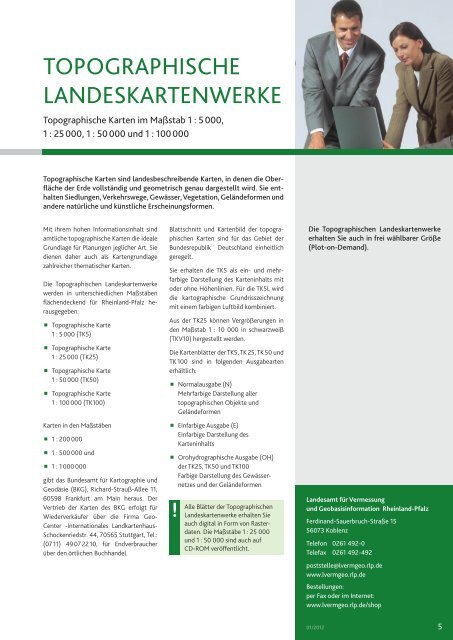

TopographISche
LandeSKarTenwerKe
Topographische Karten im Maßstab 1 : 5 000,
1 : 25 000, 1 : 50 000 und 1 : 100 000
Topographische Karten sind landesbeschreibende Karten, in denen die Oberfläche
der Erde vollständig und geometrisch genau dargestellt wird. Sie enthalten
Siedlungen, Verkehrswege, Gewässer, Vegetation, Geländeformen und
andere natürliche und künstliche Erscheinungsformen.
Mit ihrem hohen Informationsinhalt sind
amtliche topographische Karten die ideale
Grundlage für Planungen jeglicher Art. Sie
dienen daher auch als Kartengrundlage
zahlreicher thematischer Karten.
Die Topographischen Landeskartenwerke
werden in unterschiedlichen Maßstäben
flächendeckend für Rheinland-Pfalz herausgegeben:
Topographische Karte
1 : 5 000 (TK5)
Topographische Karte
1 : 25 000 (TK25)
Topographische Karte
1 : 50 000 (TK50)
Topographische Karte
1 : 100 000 (TK100)
Karten in den Maßstäben
1 : 200 000
1 : 500 000 und
1 : 1 000 000
gibt das Bundesamt für Kartographie und
Geodäsie (BKG), Richard-Strauß-Allee 11,
60598 Frankfurt am Main heraus. Der
Vertrieb der Karten des BKG erfolgt für
Wiederverkäufer über die Firma Geo-
Center -Internationales Landkartenhaus-
Schockenriedstr. 44, 70565 Stuttgart, Tel.:
(07 11) 49 07 22 10, für Endverbraucher
über den örtlichen Buchhandel.
Blattschnitt und Kartenbild der topographischen
Karten sind für das Gebiet der
Bundesrepublik Deutschland einheitlich
geregelt.
Sie erhalten die TK5 als ein- und mehrfarbige
Darstellung des Karteninhalts mit
oder ohne Höhenlinien. Für die TK5L wird
die kartographische Grundrisszeichnung
mit einem farbigen Luftbild kombiniert.
Aus der TK25 können Vergrößerungen in
den Maßstab 1 : 10 000 in schwarzweiß
(TKV10) hergestellt werden.
Die Kartenblätter der TK5, TK 25, TK 50 und
TK 100 sind in folgenden Ausgabearten
erhältlich:
!
Normalausgabe (N)
Mehrfarbige Darstellung aller
topographischen Objekte und
Geländeformen
Einfarbige Ausgabe (E)
Einfarbige Darstellung des
Karteninhalts
Orohydrographische Ausgabe (OH)
der TK25, TK50 und TK100
Farbige Darstellung des Gewässernetzes
und der Geländeformen
Alle Blätter der Topographischen
Landeskartenwerke erhalten Sie
auch digital in Form von Raster-
daten. Die Maßstäbe 1 : 25 000
und 1 : 50 000 sind auch auf
CD-ROM veröffentlicht.
Die Topographischen Landeskartenwerke
erhalten Sie auch in frei wählbarer Größe
(Plot-on-Demand).
Landesamt für Vermessung
und Geobasisinformation Rheinland-Pfalz
Ferdinand-Sauerbruch-Straße 15
56073 Koblenz
Telefon 0261 492-0
Telefax 0261 492-492
poststelle@lvermgeo.rlp.de
www.lvermgeo.rlp.de
Bestellungen:
per Fax oder im Internet:
www.lvermgeo.rlp.de/shop
01/2012
5

6
TK5 E
TK5 N
TK5 L
TK25
Topographische Karte 1 : 5 000
In der Reihe der topographischen Kartenwerke
ist die Topographische Karte
1 : 5 000 (TK5) die Karte mit dem größten
Maßstab. Mit ihrer Kombination der
Darstellung von Topographie und Eigentumsgrenzen
bildet die TK5 das Bindeglied
zwischen Liegenschaftskarten und topographischen
Karten. Sie eignet sich damit
insbesondere für großmaßstäbige Fachplanungen.
Die TK5 bzw. TK5L wird digital
Leitfarbe braun
Blattschnitt Gitterlinien des Gauß-Krüger-Koordinatensystems
Maßstab 20 cm der Karte entsprechen 1 km in der Natur
Kartenformat
(Normalausgabe)
Blatt-
bezeichnung
Anzahl der
Kartenblätter
Leitfarbe grün
Blattschnitt
geographische Netzlinien mit einer Ausdehnung von
10‘ geographischer Länge und 6‘ geograpischer Breite
Maßstab
4 cm der Karte entsprechen
1 km in der Natur
Koordinaten UTM-Abbildung
Bezugssystem ETRS89 (entspricht WGS84)
Kartenformat
(Normalausgabe)
75,6 cm x 48,5 cm
Blattbezeichnung
Anzahl der
Kartenblätter
40 cm x 40 cm
Topographische Karte 1 : 25 000
Die Topographische Karte 1 : 25 000
(TK25) zeichnet sich durch ihren hohen
Detailreichtum aus. Hier finden Sie jede
Straße und jeden Weg bis hin zum Fußpfad.
Sie eignet sich hervorragend für exakte
Planungen bei öffentlichen und privaten
Vorhaben. Für Wanderer ist sie die
ideale Karte zur Orientierung im Gelände.
8-stellige Nummer, abgeleitet aus der
Gauß-Krüger-Koordinate der linken unteren Blattecke
und Name des enthaltenen Orts, z.B. 26045588 Neuwied-Ost
5013 für das Bearbeitungsgebiet des LVermGeo
vierstellige Nummer und
Name des größten enthaltenen Orts z.B. 5510 Neuwied
156 für das Bearbeitungsgebiet des LVermGeo
abgeleitet und basiert auf Datenbeständen
des Amtlichen Liegenschaftskatasterinformationssystem
ALKIS® und des Amtlichen
Topographisch-Kartographischen
Informationssystems ATKIS®.
Mit der Herstellung der TK5 wurde 2003
begonnen. Mittlerweile liegt sie flächendeckend
für Rheinland-Pfalz vor.
Die TK25 basiert auf Datenbeständen
des Digitalen Basis-Landschaftsmodells
(Basis-DLM).
Vor ca. 120 Jahren wurde das Kartenwerk
mittels Messtisch und Kippregel erstmals
geometrisch aufgenommen und ist daher
auch unter dem Namen Messtischblatt
bekannt.

TK50
TK100
Topographische Karte 1 : 50 000
Die Topographische Karte 1: 50 000 (TK50)
bildet im Vergleich zur TK25 ein 4fach
größeres Areal bei gleicher Kartenfläche
ab. Da das Kartenbild trotz der Verkleinerung
übersichtlich und lesbar bleiben soll,
ist eine Generalisierung (vereinfachte Wiedergabe)
erforderlich. Aufgrund der grö-
Leitfarbe blau
Blattschnitt
geographische Netzlinien mit einer Ausdehnung von
20‘ geographischer Länge und 12‘ geographischer Breite
Maßstab 2 cm der Karte entsprechen 1 km in der Natur
Koordinaten UTM-Abbildung
ßeren abgebildeten Fläche wird die TK50
gerne für die Darstellung von Radwanderwegen
herangezogen.
Die TK50 basiert auf Datenbeständen des
Digitalen Landschaftsmodells 1 : 50 000
(DLM50).
Bezugssystem ETRS89 (entspricht WGS84)
Kartenformat
(Normalausgabe9
75,6 cm x 48,5 cm
Blattbezeichnung
vierstellige Nummer mit vorangestelltem L und
Name des größten enthaltenen Orts, z.B. L 5510 Neuwied
Anzahl der
Kartenblätter
40 für das Bearbeitungsgebiet des LVermGeo
Topographische Karte 1 : 100 000
Aufgrund der abgebildeten Fläche (16fach
größere Fläche im Vergleich zur TK25)
ermöglicht die Topographische Karte
1 : 100 000 (TK100) die Darstellung großräumiger
Gebiete. Auf ihr basieren Karten,
die Gebietszusammenhänge wie z.B. Verwaltungseinheiten
als Thema haben.
Da im Maßstab 1 : 100 000 topographische
Objekte nur noch stark generalisiert wiedergegeben
werden können, tritt die Detailgenauigkeit
gegenüber der Übersichtlichkeit
weitgehend in den Hintergrund.
Die TK100 in Ihrer bisherigen Form entstand
ab ca. 1950. Sie löste die Generalstabskarte
1 : 100 000 (Karte des Deutschen
Reiches - KdR) ab, die in der Zeit von
1878 bis 1910 hergestellt wurde.
In ihrer neuen Ausgabeform wird die
TK100 ebenso wie die TK25 und TK50 aus
digitalen Geobasisdaten abgeleitet. Sie
basiert auf einem Datenbestand des digitalen
Landschaftsmodells, das durch eine
automatische Modellgeneralisierung aus
dem Basis-DLM abgeleitet wird.
Die Kartengrafik der neuen TK100 orientiert
sich an den Neuausgaben der TK50
und wird ebenso als gemeinsames zivilmilitärisches
Kartenwerk mit dreisprachiger
Legende und UTM-Koordinatengitter
herausgegeben. Das Erscheinungsbild
hat eine neue, moderne, zeitgemäße Farbgebung
und Kartengrafik erhalten.
Topographische Karten in den
Maßstäben 1 : 25 000, 1 : 50 000
und 1 : 100 000 für gesamt
Rheinland-Palz können Sie in
unserem GeoBasisviewer.rlp
frei einsehen:
www.geobasisviewer.rlp.de
INTERNET
7

8
TK100, bisherige Ausgabeform
Rettungskarte RLP
Leitfarbe rot
Blattschnitt
geographische Netzlinien mit einer Ausdehnung von
40‘ geographischer Länge und 24‘ geographischer Breite
Maßstab 1 cm der Karte entspricht 1 km in der Natur
Koordinaten UTM-Abbildung
Bezugssystem ETRS 89 (entspricht WGS 84)
Kartenformat
(Noamalausgabe9
Blattbezeichnung
Anzahl der
Kartenblätter
75,6 cm x 48,5 cm
Rettungskarte Rheinland-Pfalz
vierstellige Nummer mit vorangestelltem C und
Name des größten enthaltenen Orts, z.B. C 5510 Neuwied
11 für das Bearbeitungsgebiet des LVermGeo
Die Rettungskarte Rheinland-Pfalz ist eine Vorstufe der Digitalen Topographischen Karte
1 : 25 000 (DTK25). Ursprünglich als Rettungskarte Forst unter anderem für die Rettung
verunfallter Waldarbeiter entwickelt, erwies sich diese noch als Präsentationsgrafik
ausgestattete graphische Ausgabe des ATKIS ® -Basis-DLM auch für den Einsatz bei Rettungsdiensten
und dem Brand- und Katastrophenschutz als geeignet. Sie wurde daher in
Rettungskarte Rheinland-Pfalz umbenannt.
Neben Gauß-Krüger-Koordinaten enthält
die Rettungskarte Rheinland-Pfalz die
Gitterlinien der Universalen Transversalen
Mercatorprojektion (UTM-Gitter) in Bezug
auf das Weltweite Geodätische System
1984 (WGS 84), ferner werden auch Höheninformationen
wiedergegeben.
Die Fachthematik in Form von Rettungswegen
und -punkten ist farblich hervorgehoben.
Eine gesonderte Legende
beschreibt die Anfahrtswege zu den
Rettungspunkten.
Die Rettungskarte Rheinland-Pfalz liegt
landesweit vor. Sie wird derzeit nur als Plot
abgegeben und kann von jedermann erworben
werden.
203 anfahrtspunkt für rettungsfahrzeuge
öffentliche Straßen
ganzjährig gut befahrbare wege
bedingt befahrbare wege

Topographische Karten - Preisübersicht
Produkt
Topographische Karten
Topographische Karte 1 : 5 000
alle Karten sind umsatzsteuerfrei. es gelten die Bezugsbedingungen in der jeweils gültigen Fassung.
Kurz-
bezeichnung
Ausgabe Lieferart Preis
Normalausgabe ohne/mit Höhenlinien, auf Normalpapier TK5 N 5,00 €
Normalausgabe ohne/mit Höhenlinien, auf Spezialpapier TK5 N 12,00 €
Einfarbige Ausgabe ohne/mit Höhenlinien, auf Normalpapier TK5 E 5,00 €
Luftbildausgabe ohne/mit Höhenlinien TK5 L 24,00 €
Topographische Karte 1 : 25 000
Normalausgabe TK25 N 5,00 €
Einfarbige Ausgabe auf Normalpapier TK25 E 5,00 €
Orohydrographische Ausgabe auf Spezialpapier TK25 O 12,00 €
Vergrößerung 1 : 10 000 in Viertelblättern
(Bitte zusätzlich Blattviertel mit angeben.)
Topographische Karte 1 : 50 000
Druck
Plot
gefaltet
ungefaltet
TKV10 5,00 €
Normalausgabe TK50 N 5,00 €
Einfarbige Ausgabe auf Normalpapier TK50 E 5,00 €
Orohydrographische Ausgabe auf Spezialpapier TK50 O 12,00 €
Topographische Karte 1 : 100 000
Normalausgabe TK100 N 5,00 €
Einfarbige Ausgabe auf Normalpapier TK100 E 5,00 €
Orohydrographische Ausgabe auf Spezialpapier TK100 O 12,00 €
Rettungskarte Rheinland-Pfalz 1 : 25 000
TK25 R 9,20 €
Laminiert TK25 RL 14,25 €
Topographischen Karten 1 : 5 000, 1 : 25 000, 1 : 50 000 und 1 : 100 000
in frei wählbarem Blattschnitt (Plot-on-Demand)
auf Anfrage
Ältere Ausgaben
der Deutschen Grundkarte 1 : 5 000 (DGK5) und der Topographischen Karten 1 : 25 000, 1 : 50 000 und 1 : 100 000
DGK5 mit Höhenlinien 7,20 €
DGK5 ohne Höhenlinien 5,60 €
TK25, TK50, TK100 auf Anfrage
Wenn bei einer Bestellung die Angabe zur Lieferart fehlt, wird, soweit vorhanden, die gefaltete Ausgabe geliefert.
!
Topographische Karten werden in
regelmäßigen Zeitabständen
(3-5 Jahre) aktualisiert. Das
LVermGeo informiert im Internetshop
www.lvermgeo.rlp.de/shop
tagesaktuell über die Ausgabe-
und Fortführungsstände.
DIGITAL
Entdecken und vergleichen Sie
Veränderungen der Landschaft mit
der CD-ROM-Serie Landschaft im
Wandel, für die historische Karten
im Maßstab 1 : 25 000 mit den
älteren Ausgaben der TK25
kombiniert wurden.
9

10
Übersicht
der lieferbaren Kartentitel
Blattschnitte der Topographischen Karten
1 : 25 000 (TK25)
1 : 50 000 (TK50)
1 : 100 000 (TK100)
1 : 200 000 (TK200)
Die Bearbeitungsgrenzen des LVermGeo sind verstärkt dargestellt.
NW NO
SW SO
Jede Vergrößerung 1 : 10 000 stellt ein Viertel eines Blattes
der TK25 dar. die Teilblätter werden mit nw, no, Sw und So
bezeichnet. Bitte geben Sie das entsprechende Teilblatt bei
einer Bestellung der TKV10 an.
