Specials I: Trenntransformator
Neben der ständigen Erweiterung und Verbesserung unseres Programms zur Geräteverkabelung beschäftigt uns auch die
Peripherie, also alles rund um die High-End-Geräte-Stromversorgung, ihre optimale Aufbereitung und Nutzbarmachung. Je

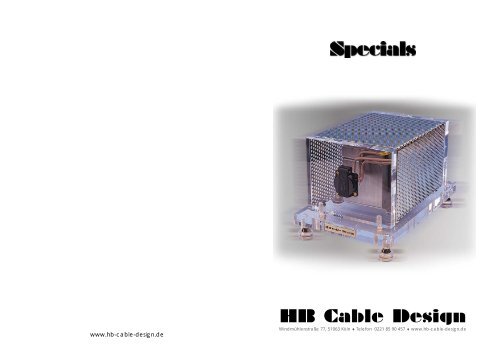

nach Auslegung des nebenstehend abgebildeten Trenntransformators regelt dieser High-End-Geräte mit einer
Eingangsspannung von 230 Volt auf eine Betriebsspannung von 110 Volt, bspw. beim Betrieb von Plattenspielern, deren
Motoren eine Betriebsspannung von 110 V für optimalen Gleichlauf benötigen.
Die Optimierung elektrischer Leistung durch Ausgleich von Netzspannungs-Schwankungen ist Aufgabe des für eine
Eingangsspannung und Ausgangsspannung von jeweils 230 V ausgelegten Transformators. Der Wirkungsgrad von 94 %
übertrifft dabei alles, was ein üblicher Netzfilter an Schwankungsausgleich bieten kann.
Specials II: Geräte-Direktstromversorgung
Direkte Stromführung vom Zählerkasten zu den Geräten - Energieversorgung pur. Das heisst:
� Direktverkabelung vom Stromlieferanten (Zähler) auf die Endgeräte
� Keine Störeinflüsse durch "Zwischenstationen"
� Speziell gefertigtes Kabelmaterial
� Kabelkonfektionierung nach Absprache und Anforderung
� Steckverbindungen zugeschnitten auf die Endgeräte
Den Service der Stromversorgung per Direktverschaltung vom Zähler zu Ihren Geräten bieten wir ausschließlich über unsere
Werkstatt an.
Wir fertigen verschiedene, den Anforderungen entsprechende Stromkabel (Beispiel: 7 x 1,9 qmm Kupferfeinlitze versilbert,
Spezialaufbau, teflongeschirmt). Diese Kabel bieten wir dem nach der optimalen Stromversorgung suchenden
Musikliebhaber innerhalb unseres Konzeptes der Direktverkabelung seiner Geräte vom Zählerkasten aus an. Vorstufe,
Endstufe(n), Wandler - jedes Gerät erhält seine Energie direkt, ohne Umwege. Das Kabel wird je nach den Anforderungen
konfektioniert, geräteseitig mit unseren Geräteanschlussdosen (spezielle Kupferkontakte, vergoldet) versehen sowie für den
Anschluss am Hausstrom-Verteiler vorbereitet.
Voraussetzung für den Anschluss am Zähler ist die entsprechende Anzahl der von einem Fachmann für diesen Zweck
installierten Anschlüsse am Verteiler. Auch hier sind wir Ihnen gerne behilflich. Zusätzlich bieten wir vergoldete Kontakte zur
Verbesserung des Übergangswiderstandes an.
Das Resultat lässt keinen Spielraum mehr für Diskussionen über die Qualität des Konzepts - das musikalische Erlebnis spricht
für sich. Wenn Sie Fragen haben oder sich über Details informieren wollen, sprechen Sie uns an - wir beraten Sie gerne im
Hinblick auf Ihre ganz speziellen Anforderungen.
Specials III: Stromversorgung per Generator
Der Königsweg der Energie-Versorgung von High-End-Geräten ist die 100%ige Entkopplung des Equipments vom
allgemeinen Netz mit all seinen potentiellen Störeinflüssen und der Anschluss an einen separaten Stromlieferanten wie den
Stromgenerator der Firma FinalAudio.
Auf seiner Suche nach Vollkommenheit im Klang hat Richard Volberg, der Entwickler dieses Hochleistungsgerätes, mit
absoluter Konsequenz sein Konzept verfolgt.
Sein Stromgenerator garantiert eine hundertprozentige Netzentkopplung. Er stellt drei äußerst stabile voneinander
unabhängige Netzphasen zur Verfügung, d.h. er liefert damit für jede Phase je eine unabhängige Stromquelle. Diese kann
sowohl für den linken und rechten Stereokanal sowie für die Quellgeräte (CD-Player usw.) genutzt werden. Die erzeugte
Leistung beträgt insgesamt 8000 Watt!
In Kooperation mit Richard Volberg von FinalAudio bieten wir unseren Kunden die endgültige und in ihrem Ergebnis nicht
mehr zu überbietende Lösung hinsichtlich der Energieversorgung ihres High-End-Equipments an. Die vom Generator
erzeugte Energie leiten wir mittels auf die Umgebung abgestimmter Spezialverkabelung direkt zu den Geräten und führen
damit Ihre Anlage zur absoluten Vollkommenheit. Die Verkabelung wird von uns handgefertigt und auf die zu
betreibenden Geräte abgestimmt.
Specials IV: HB Kabelverteilerkasten
An dieser Stelle möchten wir dem interessierten Hifi-Freund einen
kleinen Einblick in eines unserer letzten grösseren Verkabelungsprojekte
geben, das wir im April 2003 für einen unserer Kunden in
Nordrhein-Westfalen, einen äusserst anspruchsvollen und kritischen
Musikliebhaber, realisiert haben.
Unsere Aufgabe bestand darin, die Zuleitungen von einem
separaten Stromlieferanten, dem Drehstrom erzeugenden Generator
der Firma Final Audio (siehe Specials III) zu insgesamt fünf
Endgeräten zu konzipieren, zu fertigen und zu installieren und
damit die optimale kompromisslose Verbindung zwischen
Stromerzeuger und Stromverbrauchern herzustellen. Insgesamt
5 x 22,5 m Netzleitungen incl. Zwischenstücke und Kabelveteilerkasten
wurden den Anforderungen entsprechend nach
unseren Vorstellungen und Erfahrungswerten handgefertigt.
Eine der Besonderheiten der Anforderungen bei diesem Auftrag
lag in den unterschiedlichen Standorten von Generator und
Endgeräten sowie der Länge der zu fertigenden Netzleitungen.
Der Drehstromgenerator befindet sich - fest installiert – im Keller
des Hauses. Die zu verbindenden Geräte der Anlage stehen in
einem extra dafür errichteten ca. 200 qm großen separaten
Gebäude. Das Gebäude beherbergt nur die Anlage, es ist
schallgedämmt, akustisch optimiert sowie mit exakt ausgerichteten
Hörplätzen versehen.
Die zu überbrückende Distanz zwischen Generator und Anlage
betrug ca. 22 m über einen Höhenunterschied von 3,5 m. Dabei
mussten eine Wand und die Kellerdecke durchbrochen werden. Die Zusammenführung von stromliefernder Verkabelung
vom Generator mit stromzuführender Verkabelung zu den Geräten erfolgte über extra ausgelegte Sicherungsautomaten in
einem (bereits bestehenden) Zählerkasten unmittelbar im Hörraum.
Mit fünf jeweils ca. 1 m langen Zwischenstücken wurden die fünf je 3,5 m langen Anfangsleitungen vom Generator über
die im Zählerkasten installierten speziellen Sicherungsautomaten mit den fünf 18,5-m-Endzuleitungen zu den Geräten
verbunden. Um jeden Qualitätsverlust auszuschließen, erfolgte der Anschluss der aus der Wand unterhalb des Zählerkastens
heraustretenden Zwischenstücke (siehe Abb. rechts) über den für diesen Zweck von uns konstruierten Kabelverteilerkasten.
Der Verteilerkasten wurde von uns eigens für dieses Projekt gefertigt. Alle stromführenden Kontakte sind aus hochreinem
Kupfer, 3-Schicht-hartvergoldet. Zusätzlich sind die Kontakte schwingungsfrei und einstrahlungssicher gelagert. Die
Funktionsweise des Generators sowie der daraus resultierende Aufbau des Verteilerkastens erlaubt die Versorgung von drei
individuell vom Anwender auszuwählenden Quellgeräten mit separater Phase. In diesem Projekt wurden dafür zwei
Endstufen sowie ein CD Player gewählt.
Die Quellgeräte werden ständig über den Hausstrom im Standby-Modus „warmgehalten“. Über einen Umschalter am
Verteiler im Hörraum wird diese Versorgung in Sekundenbruchteilen entkoppelt und die Anlage somit nur noch mit dem
reinem Drehstrom des Generators betrieben.
Das Ergebnis dieses akribisch getriebenen Aufwandes ist atemberaubend. Durch das in uns gesetzte Vertrauen und die
freie Hand, die uns unser Auftraggeber in unserem Streben nach Perfektion ließ, konnte eine High-End-Stomversorgung und
mit dieser eine Steigerung der Leistungsfähigkeit der Gerätekette realisiert werden, die als einmalig bezeichnet werden
kann und ihren Ausdruck in einer nahezu "lebensechten" Wiedergabe musikalischer Ereignisse gefunden hat.
