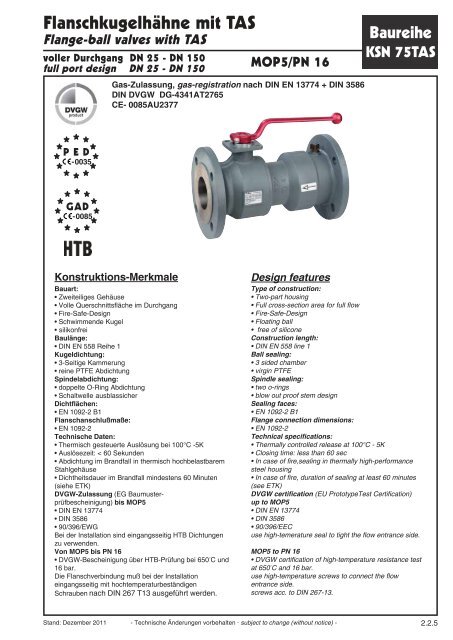

Flanschkugelhähne mit TAS<br />
Flange-ball valves with TAS<br />
voller Durchgang DN 25 - DN 150<br />
full port design DN 25 - DN 150<br />
P E D<br />
-0035<br />
GAD<br />
-0085<br />
Stand: Dezember 2011<br />
MOP5/PN 16<br />
Gas-Zulassung, gas-registration nach DIN EN 13774 + DIN 3586<br />
DIN DVGW DG-4341AT2765<br />
CE- 0085AU2377<br />
Konstruktions-Merkmale Design features<br />
Bauart:<br />
• Zweiteiliges Gehäuse<br />
• Volle Querschnittsfläche im Durchgang<br />
• Fire-Safe-Design<br />
• Schwimmende Kugel<br />
• silikonfrei<br />
Baulänge:<br />
• DIN EN 558 Reihe 1<br />
Kugeldichtung:<br />
• 3-Seitige Kammerung<br />
• reine PTFE Abdichtung<br />
Spindelabdichtung:<br />
• doppelte O-Ring Abdichtung<br />
• Schaltwelle ausblassicher<br />
Dichtflächen:<br />
• EN 1092-2 B1<br />
Flanschanschlußmaße:<br />
• EN 1092-2<br />
Technische Daten:<br />
• Thermisch gesteuerte Auslösung bei 100°C -5K<br />
• Auslösezeit: < 60 Sekunden<br />
• Abdichtung im Brandfall in thermisch hochbelastbarem<br />
Stahlgehäuse<br />
• Dichtheitsdauer im Brandfall mindestens 60 Minuten<br />
(siehe ETK)<br />
DVGW-Zulassung (EG Baumusterprüfbescheinigung)<br />
bis MOP5<br />
• DIN EN 13774<br />
• DIN 3586<br />
• 90/396/EWG<br />
Bei der Installation sind eingangsseitig HTB Dichtungen<br />
zu verwenden.<br />
Von MOP5 bis PN 16<br />
• DVGW-Bescheinigung über HTB-Prüfung bei 650 ° C und<br />
16 bar.<br />
Die Flanschverbindung muß bei der Installation<br />
eingangsseitig mit hochtemperaturbeständigen<br />
Schrauben nach DIN 267 T13 ausgeführt werden.<br />
- Technische Änderungen vorbehalten · subject to change (without notice) -<br />
Baureihe<br />
KSN 75TAS<br />
Type of construction:<br />
• Two-part housing<br />
• Full cross-section area for full flow<br />
• Fire-Safe-Design<br />
• Floating ball<br />
• free of silicone<br />
Construction length:<br />
• DIN EN 558 line 1<br />
Ball sealing:<br />
• 3 sided chamber<br />
• virgin PTFE<br />
Spindle sealing:<br />
• two o-rings<br />
• blow out proof stem design<br />
Sealing faces:<br />
• EN 1092-2 B1<br />
Flange connection dimensions:<br />
• EN 1092-2<br />
Technical specifications:<br />
• Thermally controlled release at 100°C - 5K<br />
• Closing time: less than 60 sec<br />
• In case of fire,sealing in thermally high-performance<br />
steel housing<br />
• In case of fire, duration of sealing at least 60 minutes<br />
(see ETK)<br />
DVGW certification (EU PrototypeTest Certification)<br />
up to MOP5<br />
• DIN EN 13774<br />
• DIN 3586<br />
• 90/396/EEC<br />
use high-temerature seal to tight the flow entrance side.<br />
MOP5 to PN 16<br />
• DVGW certification of high-temperature resistance test<br />
at 650 ° C and 16 bar.<br />
use high-temperature screws to connect the flow<br />
entrance side.<br />
screws acc. to DIN 267-13.<br />
2.2.5
Tk<br />
d1<br />
Hinweis:<br />
•Flanschhahn-TAS DN 150 kann<br />
nur bei geöffneter Kugel einbzw.ausgebaut<br />
werden.<br />
• Montage- u.Betriebsanleitung beachten.<br />
Note:<br />
•Flange valve-TAS DN 150 can only<br />
be installed or removed with the ball<br />
open.<br />
•Comply with assembly and<br />
Operating instructions when<br />
installing.<br />
Maße in mm, dimensions in mm<br />
z = Anzahl der Flanschlöcher,<br />
number of flange holes<br />
1<br />
7 12 13 14 5 6 8 10<br />
9 4<br />
11<br />
R<br />
Nr.<br />
no<br />
1<br />
2<br />
3<br />
4<br />
5<br />
6<br />
7<br />
8<br />
9<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
Gehäuse<br />
Kugel<br />
Kugeldichtung<br />
TAS-Gehäuse<br />
Schaltwelle<br />
Anschlagsch.<br />
Kerbstift<br />
O-Ring<br />
O-Ring<br />
Anlaufring<br />
Griff<br />
Zyl.-Schraube<br />
Skt.-Mutter<br />
Sprengring<br />
TAS-Patrone<br />
Kartuschenkopf<br />
Kartuschenkörp.<br />
Schließfeder<br />
Schmelzlot<br />
Themp.-fühler<br />
DN LW L D TK z d1 H<br />
~<br />
25 25 160<br />
115 85 4 14 114,0<br />
32 32 180<br />
140 100 4 18 125,0<br />
40 40 200<br />
150 110 4 18 135,5<br />
50 50 230<br />
165 125 4 18 142,5<br />
65 65 290<br />
185 145 4 18 158,0<br />
80 80 310<br />
200 160 8 18 185,5<br />
100 100 350<br />
220 180 8 18 202,5<br />
125 125 400<br />
250 210 8 18 223,0<br />
150<br />
2.2.5<br />
142 480<br />
285 240 8 22 230,0<br />
L<br />
2 3<br />
Bezeichnung description Werkstoff material<br />
Bestellangaben,<br />
ordering dates<br />
body<br />
ball<br />
ball seal<br />
TAS - body<br />
stem<br />
stop washer<br />
stop pin<br />
O-ring seal<br />
O-ring seal<br />
bearing ring<br />
handle<br />
bolt<br />
nut<br />
snap ring<br />
TAS-insert<br />
head of cartouche<br />
body of cartouche<br />
spring<br />
solder<br />
themperatursensor<br />
15<br />
Sphäroguß<br />
St hartverchromt<br />
Teflon<br />
Stahl verzinkt<br />
Edelstahl<br />
Stahl verzinkt<br />
Stahl verzinkt<br />
Viton<br />
Perbunan<br />
Polyamid<br />
Aluminium (rot)<br />
Stahl verzinkt<br />
Stahl verzinkt<br />
Edelstahl<br />
Stahl verzinkt<br />
Stahl verzinkt<br />
Aluminium<br />
R<br />
~<br />
165<br />
165<br />
185<br />
185<br />
230<br />
360<br />
360<br />
360<br />
625<br />
D<br />
H<br />
Nodular cast iron<br />
steel chrome plated<br />
Teflon<br />
Steel zinc plated<br />
Stainless steel<br />
Steel zinc plated<br />
Steel zinc plated<br />
Viton<br />
Perbunan<br />
Polyamid<br />
Alu red anod.<br />
Steel zinc plated<br />
Steel zinc plated<br />
Stainless steel<br />
Steel zinc plated<br />
Steel zinc plated<br />
Steel zink plated<br />
Aluminium<br />
Mat.<br />
Bezeichnung<br />
0.7040<br />
-<br />
PTFE<br />
ST 52<br />
1.4104<br />
-<br />
-<br />
FPM<br />
NBR<br />
PA6<br />
-<br />
-<br />
-<br />
1.4305<br />
KSN 75 - 50 - 16 - B - TAS<br />
Baureihe, serie<br />
Nennweite,diameter<br />
Druckstufe, pressure rating<br />
Kugel-Bauart, ball-type<br />
Therm. Armaturensicherung<br />
TAS Thermally Released Shutt Off<br />
TAS<br />
Typ<br />
22<br />
22<br />
22<br />
22<br />
22<br />
22<br />
22<br />
22<br />
22<br />
Gewicht weight<br />
~ kg<br />
3,900<br />
5,900<br />
7,000<br />
8,800<br />
15,800<br />
19,000<br />
27,500<br />
