3 Andra Långgatan

Toltorspsdalen, Mölndal. In the corner

where Toltorpsgatat meets Dalgångsgatan.

Today there are an gas station on

the site..

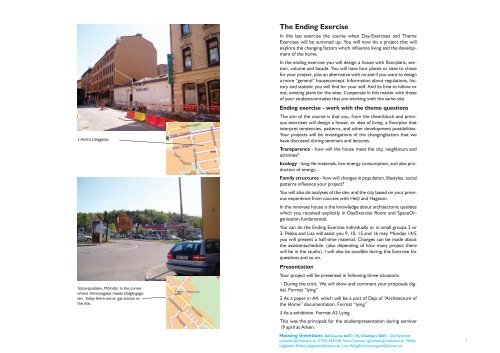

The Ending Exercise

In this last exercise the course when Day-Exercises and Theme

Exercises will be summed up. You will now do a project that will

explore the changing factors which influence living and the development

of the home.

In the ending exercise you will design a house with floorplans, section,

volume and facade. You will have four places or sites to chose

for your project, plus an alternative with no site if you want to design

a more “general” houseconcept. Information about regulations, history

and statistic you will find for your self. And its free to follow or

not, existing plans for the sites. Cooperate in this matter with those

of your studentcomrades that are working with the same site.

Ending exercise - work with the theme questions

The aim of the course is that you, from the theoriblock and previous

exercises will design a house, an idea of living, a floorplan that

interpret tendencies, patterns, and other development possibilities.

Your projects will be investigations of the changingfactors that we

have discussed during seminars and lectures.

Transparence - how will the house meet the city, neighbours and

activities?

Ecology - long life materials, low energy consumption, and also pro-

duction of energy.

Family structures - how will changes in population, lifestyles, social

patterns influence your project?

You will also do analyses of the site, and the city based on your previous

experience from courses with Heijl and Hagsson.

In the innovate house is the knowledge about architectonic qualities

which you received explicitly in DayExercise Room and SpaceOrganisation

fundamental.

You can do the Ending Exercise individually or in small groups 2 or

3. Pekka and Lisa will assist you 9, 10, 15 and 16 may. Monday 14/5

you will present a half-time material. Changes can be made about

the assistentschedule. (also depending of how many project there

will be in the studio). I will also be awailble during this Exercise for

questions and so on.

Presentation

Your project will be presented in following three situations:

1 During the critic. We will show and comment your proposals digital.

Format “lying”

2 As a paper in A4, which will be a part of Dep of “Architecture of

the Home” documentation. Format “lying”

3 As a exhibition. Format A2 Lying.

This was the principals for the studentpresentation during seminar

19 april at Arken.

Housing Inventions A4 Course AUT 170, Chalmers 2007, Ola Nylander

nylander@chalmers.se, 0730-346348, Sten Gromark sgromark@chalmers.se, Pekka

Leppänen Pekka.Leppanen@sweco.se, Lisa Wingård lisa.wingard@kanozi.se

1

Presentation of four places for your projects:

1 Johanneberg

Where Eklandagatan and Gibraltargatan meets there are a site earlier

used as a gas station and garage. Now the site is used as a parkingplace

for cars. The site is situated on the border between the

large scale housing blocks in Johanneberg and smaller houses, mostly

villas in Krokslätt and Mossen. The site is central, exposed and with

lot of traffic around. A new house on the site will be apartments in

a very attractive situation in Gothenburg, close to many large workingplaces.

2 Rosenlundsgatan

In between to large officehouses there are a small “hole”, big enough

fore a new house. The site is extremely central, and with an address

“neighbour to Feskekyrka” that will be characteristic. A new house

on the site will be apartments close to many large workingplaces and

with the central part of the town nearby.

3 Andra Långgatan

In the midst of the Andra Långgatan there are a “hole” in facade of

the street. Today there are a one storey high magazine with a pornographic

“shop”. On both sides there are four storeys houses from 19

century. A new house on this site will be apartments in a very attractive

situation in a part of Gothenburg where it’s lots of restaurants,

clubs and shops.

4 Toltorpsdalen

Toltorpsdalen is situated south of Guldheden. Once it was a rather

poor small house area. Today an attractive place to live, near to nature,

but still near to both Göteborg and Mölndal. On a central site

in Toltorpsdalen lies a gas station. There are a discussion to move

the station away from the villa neighbourhood. Then the site can be

mobilised for new houses with apartments, and maybe some workplaces.

5 The General house

Handing in

Floorplans, sections and facades in scale 1:100

Detail showing material and technics in your house 1:10

Ground floor, section and facades showing how your house related

to the neighbourhood, the street, the yard, scale 1:200

Townplan - situation scale 1:500

Owerwiev, the site in the city

Description of your project, with influence from the theorypart of

the course.

Model, showing your apartment.

1 Johanneberg, the corner where Eklandagatan

and Gibraltargatan meets.

2 Rosenlundsgatan. A hole between to large

officebuildings.

HOUSING INVENTIONS

AUT170

2007-05-19

Week 21,

21 -25 may

The last week in the project

Monday 21 may

Work in studio

Tuesday 22 may

Work in studio

Handing in 18

Wednesday 23 may

Readingtime before Critic on Thursday and Friday

Thursday 24 may

Critic, see schedule and organisation in following pages

Friday 25 may

Critic, see schedule and organisation in following pages

ARKITEKT SAR MSA OLA NYLANDER,

ADJUNGERAD PROFESSOR

CHALMERS ARKITEKTUR

412 96 GÖTEBORG ,TFN 0730-346 348, EPOST nylander@chalmers.se


AUT170

2007-05-19

Critic of the last project

Thursday 24 may

Critic: Ola Nylander and Catharina Dyrssen

9-9.40 Cecilia, Magdalena – (Andra Långgatan)

9,40 -10.20 Odile (Andra Långgatan)

PAUS

10.40 – 11.20 Roland (Andra Långgatan)

11.20 – 12 Arnaud (Andra Långgatan)

LUNCH

Critic: Ola Nylander and Anna Eriksson

13-13.40 Sandra (Andra Långgatan)

13,40 – 14,20 Marianne, Susan, (Johanneberg)

PAUS

14.40 – 15.20 Kristoffer (Genarale project)

15.20 16.00 Linda, Cia och Kathrine (Genarale project)

Friday 25 may

Critic: Ola Nylander and Anna Lilja

9 - 9.40 Violetta (Rosenlund)

9,40 – 10,20 Sofia (Rosenlund)

PAUS

10,40 – 11,20 Rebekka (Genarale project)

11,20 – 12 Fredrik (Genarale project)

LUNCH

Pekka och Lisa will do a summary and critic over all of your projects

13.- 15






AUT170

2007-05-19

Organisation of the critic

Each project will be given critic as follow

5min

Presentation by the author

The aim with the project

Qualities in house volumes, floorplans and spaceorganisation.

Inventions - trancparency, ecology and family structures

10-15 min Critic by guestcriticerCatharina Dyrssen/Anna Eriksson/Anna Lilja

10 min Critic by Ola Nylander

10 min Comments, questions and discussion over the project - students, t

teachers and critics.

In this discussion you will prepare a comment, a question to discuss or

some remarks about qualities in the project after your project on the

schedule for Thursday and Friday. (This means that Cecilia and Magdalena

prepare a comment about Odiles project. Odile prepare a comment for

Rolands project and so on...)

Guestcriticers - presentation

Catharina Dyrssen

Architect, assistant professor Chalmers, senior researcher.

Anna Eriksson

Architect SAR MSA, works in Krook & Tjäder Architects. Has been presented in

Arkitektur with a Housing project in Lidköping 2005. Also one of the writers in the

coming book Bostadens rum (June 2007).

Anna Lilja

Architect SAR MSA, works in Abako Architects. Teacher in the course Bostadens rum.





HOUSING INVENTIONS - ANDRA LÅNGGATAN

Odile PLATTARD

A4 Course AUT 170 , Chalmers 2007

The site of my project is situated in the center of Gothenburg, in the street Andra Långgatan. In the neighborhood,

there are a lot of transport stations like Jarntorget. The area is dynamic. Most of the buidings are four or five

storey high and have stores or restaurant in the ground floor.

The site is a plot with a low construction between the other four storey buidings. There is a big garden in the back of

the buildings. This garden is common for all the inhabitants. There are some constructions in this area, but they are

like technical storage room or bicycles storage.

The plot is orientated north on the street side . The garden is in the south part of the site so, we can provide a

good exposure and light for the building. The two buildings surrounding the plot are four storey high. They are 12 meters

deep. The facade of my site is 21 meters of lenght. The facade oh those builldings are in yellow bricks and have

like the same grid for the openning.

The site in the city




For this project, I have choose to have a sustainable housing. I have keep the idea of

my day exercise about the self efficient house. The aim is to have a glass “skin” around the

build housing part inside. This glass skin keeps and provides heat during the winter, to loose

less energy.

In the ground floor, there are a shop or other activity and a common room for the inhabitant

because I think that it’s important to meet each other in a same building. It’s an

important value in the individualist today ‘s society. That’s why on the top of the building,

there is a common green house. The exposure is good to make plants grow because of the

glass roof. There could be solar panels on the roof of the building to provide energy for the

inhabitants.

Principle section sketch

Principle perspective sketch

Inspiration, main ideas’ pictures




Sketch of the balcony and the sliding glassed doors open.

principle section sketch of the balcony and the two glassed walls

The glass skin provides energy to the building. And it’s in contact

with the inside of the flats with balconies all around.

The rooms of the apartments open on to the balcony with sliding

glassed doors. It’s possible to open the entire sliding glassed wall. It provides

a bigger space to live.

The apartments are flexible, and can change with the different seasons.

The outside skin can be open in some part. There are some glass

part that you can open. Like that the balcony is opens on to the outside

and if the sliding doors are opened you are outside in the center part of

the building.

The center part of the building is the more private part. The two

glass skin protect this center from the outside and the change of the seasons.

Sketch of the greenhouse on the top of the building




Ground floor 1/100




first, second and third floors 1/100




fourth floor - greenhouse 1/100




I have choose to put the building in front of the street, like

the other surrounding and to save a lot of space in the back for the

garden.

The flats are quiet big. They are 80 and 100 square meters

for two and three bedrooms. The main idea in these apartments

is to have a separation of the public and private spaces. The living

spaces (living room, dining area and kitchen) are separate by storage

to the bedrroms and bathroom’s part.

The flats are flexible in the way that it’s possible to open the

sliding glassed walls and add the space of the balcony to the apartment

space.

NEW APARTMENTS - NEW VALUES.

The apartments are flexible. They are a lot of common spaces for

the inhabitant to meet each other.

ECOLOGY

The glass skin provides energy for the building and reduce the lost

of energy. There is a greenhouse in the top of the building to make

vegetables grow for example.

TRANSPARENCY

The glass skin provide the fealing to be be outside and inside at the

same time.

Section 1/100

Roof plan 1/200

Section 1/100




Facade 1/100

Facade 1/100




Townplan- site situation 1/500

Kv Smacken 7:5, Andra Långgatan 16, Göteborg

Ett infillprojekt med ekologiska förtecken och möjlighet till

individuella val för hyresgästerna

Byggnaden föreslås uppföras inom gällande detaljplan med

smärre tillägg, främst de utstickane burspråken samt den öppna

takterassen.

Byggnaden uppförs i fyra våningsplan, takterass och källare.

Källarplan innehåller teknik, förrådsutrymmen.

Bottenvåningen i gatuplan föreslås innehålla publika

verksamheter, två lokaler om 65 resp 80 m 2 . Där ett cafe ges

möjligheten att dagtid nyttja delar av innergården. När så

lägenheterna förlorar en del av sin gård, kompenseras de med

en terass som har pool, och trädgård i ett betydligt soligare och

tystare läge på takvåningen.

På plan två inryms ett kontorsplan om ca 200 m 2 .

På plan tre och fyra föreslås fyra lägenheter , två-spännare där

var lägenhet har en yta på 95 m 2 .

Plats för vila

Matplats med

transparent utsikt

mot gatan

Den unika boxen

som skräddarsys

efter dina

intressen

Badrum

nära sovplats

och

kopplad

direkt ut till

loggian.

Loggiaindragen

balkong

utan insyn.

Samvaro med utsikt mot

gården

Hemmakontor

Plats för vila

ILLUSTRATION AV BOSTADSPLAN

SITUATIONSPLAN

1:500 (A2)

H O U S I N G I N V E N T I O N

I N F I L L A N D R A L Å N G G ATA N

2007 CHALMERS A4, Roland Lundberg.

Individuella möjligheter ges till de fyra lägenheter som byggs

i plan tre och fyra. Nya familjekonstellationer, och individens

intressen kan tas tillvara och komma till uttryck i lägenheten,

mera invändigt än utvändigt. förslaget innebär att det klassiska

vardagsrummet skrotas till förmån för en ”unik box” som kan

vara försluten och mörk eller delvis öppen, men den ger en stark

karaktär åt bostaden och dess innehavare. Förslaget visar på två

lägenhetsvarianter där en målgrupp antas vara en familj med

intresse för mat, vin och umgänge, samt möjlighet till hemarbete

med enstaka kundbesök och ett rum för hemmavarande barn

eller annan anhörig.

Rum

Badrum

Kök

“ Matboxen”

Vin

Klk

Wc

Rum Rum Kök Rum

Wc

Badrum

Trapphus

Den andra lägenhetsinnehavaren har ett stort intresse för musik

eller film. Det kan vara tre kompisar som hyr/äger denna

lägenhet, intresset för matlagning hemma är dock mindre,

och med det restaurangutbud som finns i kvarteret - kanske

bottenvåningens cafe, leder till att maten allt oftare äts ute. Men

ett starkt krav är ett rum avskärmat för ljud och ljus för att ge en

optimal upplevelse av den nya tidens möjligheter till hemmabio,

dataspel och musiklyssnande. Dagens ljudanläggningar och

ungdomars förkärlek att spela högt har nog aldrig varit större än

idag.

Arbetsplats

Loggia Samvaro

BOSTADSPLAN

0 5 10

Datorplatser

Samvaro

“ Mediaboxen”

Loggia

Utsikt/insikt och transparens

Lägenheternas burspråk, matplatsen mot gatan och den lilla

delen för samvaro mot gården utföres glasade från golv till

tak- mot gården är dock burspråkens gavlar liksom trapphuset

utförda av opaka glasblock där man förnimma någon bakom

glaset men ej se personen klart. Lägenheternas bad och

duschrum ligger i anslutning till det större sovrummet, med

direkt kontakt med loggian, en indragen balkong som inte utförs

inglasad. Räcket utförs av av en perforerad lärkskiva som bildar

ett raster mot insyn

Det ger möjligheter att se men inte synas mot den publika

gården - om man inte vill. Boendet får på så sätt en balanserad

möjlighet till transprens men även en trygg avskild miljö från den

brusande staden.

Materialval: Byggnaden föreslås uppföras med stomme av

betong, tegel som putsbärare i fasaden samt natursten. Mot

gården föreslås oljad lärk på övre delen av fasaden.

Invändiga golv utförs av sk ”modern betong” eller terazzo för

att undvika mattor, lim, golvlack som kan orsaka emmissioner.

Terasso är ett outslitligt material som ger en låg kostnad över tid.

Nästan alla väggar utförs av betong, gjuten mot stålform utan

målningsbehandling. Enbart boxen samt en vägg i trapphuset har

en annan karaktär.




Förhållningssätt

En första skiss.

0

5 10

GATUFASAD MOT NORR.

Anpassning till anslutande byggnader. Kvarteret består till

största delen av byggnader från slutet av 1800-talet, eller tidigt

1900-tal. Byggnaden har anpassats till befintliga takfötters

höjdlinje, i viss mån även linjer som bildas av fönsterunderkanter

eller tegelfriser. Med dessa få kopplingar, främst i höjdlinjer har

den nya byggnaden tagit sig rätten att som egen karaktär ge ett

intressant och modernt uttryck till betraktaren. Butiksvåningen

har givits en avvikande karaktär i kulör och form, dessutom

vinklats in för att ge plats till ett antal bord mot gatan som kan

skapa intresse till caféet.

Omgivande byggnader är beklädda med tegel, i gatuplan

delvis målad puts med senare färgsättning. Jag har valt ett

friare förhållningsätt med den nya fasaden som blir klädd med

natursten och ovanvåningarna putsade.

I de smäckra moderna burspråk som sträcker sig ut över gatan

kan man få såväl insikt i bostadsinnehaverens liv som utsikt mot

flanören och gatulivet.

Dagtid står porten till innergården öppen, porten utförs som

konstnärlig utsmyckning för att ge en särskild och unik karaktär

till fastigheten. Dagtid kan man se rakt in till det grönskande

gårdscaféet.




Solfångare

SNITT A

1:10 (A2)

0 5 10

GÅRDSFASAD MOT SÖDER.

Den nya byggnadens Gårdsfasad präglas av av trä. Slätspontad

hyvlad och oljad lärk tillsammans med de blomsterhyllor som

kopplats till burspråken. Dagvattnet från taket förser växterna

på taket och blommorna med vatten innan det leds ut på gården.

Bottenvåningen glasas upp mot caféet men blir tät, putsad mot

butikslokalen. Det utskjutande trapphuset byggs uppp med

liggande glasblock i storformat. En stor skjutdörr ger möjlighet

att öppna uppcaféet sommartid. Kontorsvåningens lungnande

fönsterband brusar bara upp där chefen har sitt rum, längst till

vänster.

Ekologi

Takets brantare nedre del förses mot söder med solfångare i

samma kulör, svart som det övriga taket. Det soluppvärmda

vattnet lagras i en accumulatortank i källaren som värmer

huset under natten. Dagtid förutsätts husets aktiviteter klara

värmebehovet, då kan solfångaren värma poolen.




BUTIK

CAFÉ

På gården byggs ett litet gårdshus för kompost, sopsortering

och säker förvaring av cyklar. Några bilplatser byggs inte, varför

hyresgästerna/lägenhetsinnehavarna förutsätts anslutas till en

bilpool eller parkera på en distansparkering i spårvangssystemets

utkanter. En bearbetad yta för cafeets gäster samt en

mönsterlagd stenbeläggning pryder portikens markbeläggning.

Butiken och Cafeet har sina entreér i portiken. Fastigheten till

vänster har en flygelbyggnad i två våningar med brandmur mot

”vår gård”. En del av denna täcker det nya gårdshuset medan

den resterande delen rustas upp förattutgöra en vacker vy mot

väster.

Ett plank sätts upp mot öster, mellan bostadshuset och den

envånings tvättstuga som står på grannfastigheten.

TAKTERASS

BOSTAD

BOSTAD

GÅRDSHUS

“Boxen”

SNITT B

1:10 (A2)

KONTOR

GATUPLAN

POOL

OMKL

TRÄDGÅRD

”Den unika boxen” Grundutförandet består av prefabricerade

betongplank med en bredd om ca 300 mm som monteras

stående mellan bjälklagen - insidan bekläds med ljudisolering

samt perforerade skivor. Utsidans råa betong kan beklädas om så

önskas med något skivmaterial men kan även vara obehandlad

betong. ”boxens dörrar är ljudtäta, tunga skjutdörrar som

för tankarna till mercedes. Golvet består av en ljudisolerad

konstruktion för att inte störa grannar eller kontoret under.

CAFÉ

ACC.TANK

TAKTERASS

0 5 10

Takterassen utförs öppen på var sida om trapphuset, där finns

på ena sidan en park för den trädgårdsintresserade, ett soldäck

med pool på den andra sidan. Dusch och omklädning får även

plats något som gör att terassen ekan nyttjas för morgongympa,

yoga, thai chi eller bara soldyrkan och privata fester.

SEKTION

0 5

10




STARTING POINTS AND INSPIRATIONS

Flexibility and general solutions have

been my main focus in this project. I

realised that in modernist planning of

apartments the room often is too specific

to be altered over time.

I wanted to test if it was possible to

create an apartment that was able to

change according to who lived in it

seen over a long period of time. I wanted

to create a frame for change.

I started out with a six room plan – a

pre-modernist way of planning, that

became common in the seventeenth

century mansions. Significant for the

six room plan is that it is simple, general

and the possible variations are

infinite. To me this was a whole new

approach to planning an apartment. I

also decided that as many walls as possible

should not be load bearing.

Another source of inspiration I have

had is an old warehouse with external

galleries at Första Långgatan 12 in

Gothenburg. This house was important

for me during my teenage years and

early twenties. It is now refurbished

into “charming” students housing. In

the nineties the rapidly deteriorating

warehouse was the playground for the

Gothenburg underground rock scene,

artists studios (and homes), a bikers

club and all sorts of half criminal activities.

The environment was filthy,

raw, loud, charming and surprisingly

inclusive. Everyone was allowed there.

Lovely as it might seem from the outside

it was a cumbersome existence for

those who lived there. Two toilettes

had to suffice for the entire building,

only cold water in the studios and

almost no windows. And it was cold in

the Winter. It was not meant as a habitat

for humans and it was an example

of very poor housing. But somehow it

obviously attracted people. The large

open spaces with durable surfaces

and a high ceiling made it flexible and

interesting. During this project my

memories of this house has affected

me a lot. I realise that I have in a

sense created a warehouse with windows

and modern comforts. A gallery

house deluxe.

THE ARTIST ANNA-MARIA EKSTRAND OUT-

SIDE HER HOME AND STUDIO IN THE WARE-

HOUSE AT FÖRSTA LÅNGGATAN 12 IN ”THE

GOOD OLD DAYS”

A GALLARY HOUSE DELUXE

THE WAREHOUSE AT FÖRSTA

LÅNGGATAN 12 TODAY.

OLD SIX ROOM PLANS

SANDRA KUYLENSTIERNA HOUSING 2007

THE SITE IN THE CITY

CITY OVERWIEV

Thesite I have chosen is situated at Andra Långgatan 16 in Gothenburg city. It is a

small infill in a nineteen century housing area.


TOWN PLAN SCALE 1:500


A

THE FLOOR PLANS


MY SIX ROOM PLAN

A

THE NEW HOUSE FROM THE STREET

The ground floor is a store/café floor- now divided into

two separate units – possible to have as one large unit

if needed. Four residential floors ( the top floor is a loft

appartement).

The appartement can be devided in several different

ways, depending on the residents needs.

SCALE: 1:100



GROUND FLOOR




VARIATIONS OF THE APARTMENT PLAN


RAW SPACE

PLAN FOR A COUPLE

WITHOUT CHILDREN

PLAN FOR A FAMILY

OF FOUR

PLAN FOR

7-8 STUDENTS

SCALE: 1:100










THE FACADES AND MATERIALS


STREET FACADE

COURT YARD FACADE

MATERIALS

Plastered facades, black slate on ground floor, white pigmentated

concrete in staircase and gallary.

The house is planned to be a passive house without a heating system

and a FTX ventilation system.

SCALE: 1:100










THE HOUSE AT THE SITE

STREET FACADE SCALE 1:200


SITE PLAN SCALE 1:200

COURTYARD FACADE SCALE 1:200










SECTION AND DETAIL

DETAIL


SECTION A-A SCALE: 1:100









DETALJ AV UTFACKNINGSVÄGG OCH

INDRAGET BJÄLKLAG

SCALE: 1:10 (A2)


H O U S I N G I N V E N T I O N S A 4 Chalmers 2007

KORSVÄGEN

KONCEPT

Kvalité genom

enkelhet,

generalitet

och

omvandlingsbarhet.

CHALMERS

Marianne Mohlin, Susan Turnsek Dahllöf

ENKELHET

En tydlig funktionsindelning.

GENERALITET

Rummens form, indelning och förhållande till varandra gör bostaden/

lokalen lätt att förändra.

OMVANDLINGSBARHET

Bostäderna är anpassade till varandra och det möjliggör olika samman- och

frånkopplingar. Det blir därför möjligt att skapa antingen små eller stora enheter.

Denna lösning kan vara aktuell då familjersituationen ändras över tid.

.


MODULSYSTEM

Genom ett måttsystem har vi skapat

förutsättningar för att lättare kunna

strukturera upp en bra bostadsplan.

Genom att använda standardmått

som 600,1200, 3600mm o.s.v har vi

skapat fyra olika moduler varav två är

i två plan.

Variationen av olika familjeförhållanden

i samma huskropp möjligörs med modulernas

olika storlek och struktur

Modulerna är oberoende av tomten. De

går att variera från en enskild villa till

ett flerbostadshus.


INSPIRATION


BOSTADSMODULERNA

BLÅ 104 KVM

GUL 134 KVM

GRÖN 76 KVM

ORANGE 177 KVM


VÅNING 1 VÅNING 2

Bostaden har en villas kvaliteér förenad med flerbostadens.

vandlingsbarhet det vill säga fysisk förändring av rummet över

Kvaliteér som: goda ljusförhållanden, uteplatser i olika vädersträck,

frihet att förändra, socialt umgänge men framförallt om-

tid. Bostadens typologi karaktäriseras av en generell obestämdbarhet

i planen.

SKALA 1.100


FAMILJESITUATIONER

D

C

A

A

B

C

B

E

E

D

D


A


Två vuxna varav en har sin

arbetsplats hemma.

D

Två vuxna. Undervåningen

hyrs ut som ateljé.

C

Ett litet företag hyr lokaler

av bostadsrättföreningen.

SKALA 1.100

B

Två vuxna.

E

två

vuxna

H O U S I N G I N V E N T I O N S A 4 Chalmers 2007 Chalmers 2007

FAMILJESITUATIONER

D

C

A

A

B

C

B

E

D

D


A


Två vuxna och tre barn.

D

En vuxen med en inneboende

student.

C

Två vuxna

SKALA 1.100

B

Två vuxna. och fyra barn


STRÅK

Det är viktigt att kunna röra sig genom området

på olika sätt. Området planeras så att gående kan

känna sig trygga. Trottoarerna och gatan får samma

utryck det vill säga markbeläggningen blir den samma.

Detta för att bromsa farten och ge känslan av

ett stort gemensamt torg som förenar villabebyggelsen

med flerbostadsområdet.

STADSRUMMET

De verksamheter som finns på området idag kommer

att få nya lokaler med ett bättre sammanhang runt

det nya torget. Den halvoffentliga gården där de nya

bostadshusen står är upphöjd i förhållande till gatan

vilket ger gården en mer avskild miljö från gatan.

PARKERING

De boende får sina parkeringar under området i ett

garage med infart från norr. Mitt i området finns det

en uppgång från garaget med trappa och hiss. Besökare

till butikerna kan också tänkas parkera i garaget.

Det kommer även finnas parkeringsmöjligheter

längs gågatan.


PROJEKTET

Kvarteret Domherren iJohanneberg ligger i kommer

att exploateras med ca. 200 bostäder. Verksamheterna

som finns där idag kommer att få finnas

kvar samt utökas.

Modulerna är oberoende av tomt och kan anpassas.I

vårt projek har vi valt att arbeta med en urban

miljö och med en hög exploateringsgrad.

PLATSANALYS

Platsen är idag en avgränsande yta med olika sorters

verksamheter samt ett stort garage. Det finns inget

sammanhållande tema och byggnaderna skiljer sig åt.

Helhetsintrycket är brokigt.

Området behöver en sammanhållande struktur och ett

attraktivt torg där fler verksamheter kan få finnas.

Platsen är belägen nära bebyggelse av olika slag.

Villor i väst, fyravåningshus och hus i åtta våningar.


VÅNING 1


VÅNING 2

SKALA 1.200


Skjutpartierna kan utformas på många olika sätt. Täta,

transparanta, rastrerade, frostade, massiva. Det blir olika

skikt invändigt och utvändigt. På sommaren fungerar de

som solavskärmning och på vintern isolerar de invändigt

där det behövs.

KL: 07.00 vy från norr

KL: 07.30 vy från öster

KL: 12.00 vy från väster


KL:15.00 vy från väster

HOUSING INVENTIONS SIT. PLAN 1:500

Christoffer Andersson vt 2007 Chalmers Arkitektur

Imagine this...

Would you like to:

- have your own lawn,

- grow your own vegetables,

- let the kids out in the back yard,

- have an apple tree,

- let the dog out by himself,

- still live in the most central part of Gothenburg?

This can now become a reality with the new “City villa”,

177 kvm of pure comfort.

Each villa/apartment comes with a garden (140 kvm),

a generous garage and storage possibilities and a separate

room for renting out, working at home or maybe

for your teenage kids.

This way of living combines the possibilities of the villa

with the comfort and safety of the apartment.

This could be your future home.

Imagine that....

HOUSING INVENTIONS PLANER 1:100


SOPOR

FRD

FRD GARAGE

Rum för:

-uthyrning

-arbeta hemma

-tonåring

-hobby

Bottenvåning Plan 1 - 81kvm Plan 2 - 96 kvm

HOUSING INVENTIONS SEKTIONER 1:100


A

A

B

B

B

B

A

Exteriört perspektiv

A

Sektion B-B

Vy från trappan

Sektion A-A

HOUSING INVENTIONS FASADER 1:100


Fasad mot norr

Fasad mot öst

HOUSING INVENTIONS FASADER 1:100


Fasad mot väst

Fasad mot syd

禅 “I verkligheten finns inget Öst och Väst, Syd eller Nord.

Sådana illusioner gör Världen liten.”

Buddistisk pilgrimsfras.

Housing Invention The ending exercise A4 Chalmers 2007

Cia Callermo

Linda Oredsson

Kathrine Hemström

GENERELLA IDÉER OM UPPGIFTEN

PROJEKTET

Om uppgiften

Som utgångspunkt för detta projekt

har vi valt att arbeta med rumsavdelande

element. Genom volymstudier

har vi undersökt nya dimensioner av

rumsligheter. Detta har lett till insikt

om att även transparens kan andvändas

som ett element, den bidrar till

rumsligheternas ytterligheter.

Vad händer om man tänker volym

istället för väggar?

Tomten

Vi har medvetet valt att inte börja rita

huset med en specifik tomt i åtanke, då

fokus istället har lagts på de inre rumsliga

kvalitéerna.

Som en senare del av projektet har

huset placerats i olika kontexter för att

se dess inverkan. När kommer huset

till sin fördel, när fungerar det mindre

bra? Genom att placera in huset i olika

miljöer vill vi undersöka dess möjligheter

och sammanhang.

Målgrupp

Bostaden är inriktat mot en målgrupp

av människor som behöver komma till

ro i sitt hem. Vi vill uppnå en kontemplatibel

miljö, där man får ut essensen

av vardagen. Bostaden är ritad utifrån

att passa en till två individer.

Inspiration

Genom att ta del av zenbuddistisk

lära om den japanska stenträdgården,

där stenarnas visuella

tyngdpunkter alltid bildar en oliksidig

triangel har treenigheten tagit

sitt grepp om våra rumsligheter.

Dessa trädgårdar har varit en inspirationskälla

för att hitta en harmoni

och balans mellan de rumsavdelande

elementen som vi valt att se

som stenar, likt de i en zenbuddistisk

trädgård. Med hjälp av material,

strukturer och stenarnas inbördes

förhållanden har vi gestaltat hur man

rör sig och låter sig påverkas av sitt

hem och dess rörelser.

Skikt

Ornamentik

Vattnets betydelse

Naturens väsen

Rumskapande element

Essensen

Vertikal transparans

Materialens möten

Elementens kraftfält

Cia Callermo Linda Oredsson Kathrine Hemström

A

LÄGENHETSPLANER

TYPLÄGENHET - VÅNINGSPLAN - ENTRÉPLAN

OM LÄGENHETEN

Valet att skapa en öppen plan med rum som överlappar och

flyter in i varandra är främst för att ge en större dimension

mellan ute och inne. Kontrasten mellan stenarnas inre och

yttre materialietet är betydelsefull. Alla överflödiga element

har skalats bort. Fantasin får fylla i det som saknas.

Entréplan 1:200

Våning 1 1:200

A

Rumsindelning

Planen kan sägas bestå av tre öppna och tre

slutna rum. De slutna rummen innefattar en

entré, en toalett och ett bad. Dessa rumsavdelande

element har ett släpp upptill för att ge

en rymd upptill och ett fäste i golvet.

Ljusföring

Genom att jobba med glasade fasader och

endast rumsavdelande element får vi en ljusföring

längs de inre väggarna och en känsla av

större rymd.

Materialidéer

Stenarnas yttre skal består av en mörk behandlad

plywood som står i kontrast till ett

industrigolv. Toaletten och badet har en mosaik

invändigt, medans entréns inre består av

perforerad ljuspetsad plywood. Det två längsgående

väggarna står i kontrast till varandra

genom materialitet. Ett mjukt vit draperiet

mot en fast ingjuten betongvägg. Draperiet

har en vertikalitet i sitt fall och betongväggen

en horisontalitet i sitt ingjutna liggande

trämönstret.

Förvaring

Genom att föra in förvaring längs den ena

väggen rensas planen upp och man får en dynamik

mellan det två längsgående väggarna.

Transparans

Genom att enbart jobba med rumsavdelande

element får man en transparens genom hela

lägenheten. Och växtväggen ger ytterliggare

en dimension mellan inne och ute.

Kontraster

Vi jobbar dels med kontraster mellan det två

längsgående väggar i funktion och materialitet

och deras förhållanden till våra stenar.

Volymerna

Stenarna är den viktigaste beståndsdelen,

strukturelement, de bildrar ryggraden i lägenhetens

komposition.


SEKTION

GENOM TRAPPHUS

Sektion AA 1:100 (A3)


DETALJER

FRÅN TRAPPHUS - ENTRÉ TILL LÄGENHET

regel

9 mm gips

belysning

9 mm gips

regel

perforerad skiva

perforerad skiva

konstruktionsbtg

skjutdörr

fanerad skiva

IDÉER OM ENTRÉ

Trapphuset är en sluss mellan det privata och publika utrymmet och blir därför en

viktig övergång att hantera. Entrésituationen har gestaltats så att inträdet till lägenheten

sker gradvis, vilket medverkar till ett avstannande och förväntningsfullt moment

genom materialbyte, belysning och olika nivåer i taket.

Den lägre takhöjden ramar in utrymmet närmast entren där också det mjukare golvmaterialet

stannar av rörelsen. Förhoppningen är att tankar och sinnesrörelser redan

här blir förberedda för den kontemplativa miljö som lägenheten kan erbjuda.


INTERIÖR

BAD OCH PRIVATARE DEL AV LÄGENHETEN


INTERIÖR

RAW SPACE

RUBRIK OM RUBRIK text text text text

text text text text text text text text text text



text text text text text text


FASAD

MOT GATA

Fasad 1:100 (A3)


FASAD

MOT PRIVATARE SIDA

Fasad 1:100 (A3)


KONTEXTANALYS

OLIKA PLACERINGAR I STADSMILJÖ

Scenario 1

Infill i kvartersstruktur med en sida mot gatan och

en mot innergård. Exempelvis Andra långgatan

Scenario 2

Placerat mellan två befintliga byggnader med en

sida mot gatan och en mot natur/berg.

Scenario 3

Placerat i parkstruktur med natur på ömse sidor.

Analys av placering

Privathet

Visuell gräns

Koppling till stadsliv

47 63

47 63


Privathet




Privathet



47 63


VISIONs OF RESEDENTIAL FUTURES


Project by Sofia Johansson, Chalmers 2007

APPROACHES

Beautiful mountain

Stunning views

-LIVING

‘DOUBLE INCOME’

-This housingproject is directed towards adults with or without a

child where both have a high income. It concerns a group of people

whos time is expensive and who puts a lot of effort on work, but

also on them selves and on different recreational hobbies. In life

they are searching for a balance between work and health, not to

get burned out. In a future home this means that they are searching

for a neet home, centraly situated to have closeness to work,

with commonspaces to serve their social needs( when bringing

home friends on dinners) and equal amount of space for recreational

needs for them selves( spa, reflectionetc).

( ‘FREE MIDDLEAGED’)

-This luxury housing could also be directed towards the middle aged

group who have had a villa outside the city but who on their elderly

days wants to move back to the city to take part in all the cultural

activities that it has to offer. This group requires a well equiped and

luxury house since they are expected to have quite a lot of money

after selling their villas.

-SITE

The site, Rosenlundsgatan 2 in Gothenburg city, offers unique possibilities.

Closeness to the citycenter (eg. work, restaurants and

cultural happenings) and closeness to beautiful nature ( the canal and

the hill of Kungshöjd). There are great advantages to creat a home

that will attract the groups of target.

Exciting Nature

Although there seem to be only perfect conditions there are also

some problems to take in to count. The major task is the surrounding

office buildings with windowfacing facades to the site. There

need to be careful thoughts of how to fulfill the light, fire and insight

demands of both the existing buildings as well as the new ones.

The nort-south diricion of the sight is another major task. How to

create appartments with good conditions on a sight like this?

Although these matters might seem problematic this framework has

inpired to create a unique housing that here is presented.

- TECHNIQUE

Restaurants in citycenter

This housing is built with lot’s of thoghts to the ecological perspective.

The major focus has been to reduce the energy consumtion.

The startpoint has been the passive houses ( dimention of wallisolation),

with some additional equipment such as movable curtains ( to

reduce energy loss, prevent overheating and insight ) and a special

designed waterclosett that uses the daywater to flush.

The amount of windows have been a compromise to ensure a daylight

for the rooms as well as demand of energy consumtion.

View of the new building from Rosenlundsgatan.




SITE

SHAPE.

The site has given the building is’t shape. Is is shaped after the foot

and the hight of the hill of Kungshöjd, and also after the light, insight

problematics of the office buildings.

These facts has created a building with a waist. This waist is called

the distributer, since it works as the distributer of ventilation, water,

staricase, elevator,..etc. The energy core one could say. From

this core the “energy etc” is distributed along the middel walls of

the building.

The building is then divided into two simular north -south facing bodies.

The north side is developed with an introvert,’ hilly’ recreational

approach and the south side with an extrovert ‘harbour’ public approach.

Transportation beetween the sides is done by a walk along

the exterior walls( but interiourly!) and the rooms is distributed to

the midline of the building complex.

Entrance possibilities from above the hill connects the housing with the surrounding

housing area, Kungshöjd .

Konceptual sketch of building shape . ‘Introvert’ hilly side and extrovert

‘harboury’ side. Energy distributor in the central position.

ENTRANCES

The sight offers the possibilities with two entranes. One from

Rosenlundsgatan 2 and one from the top of the hill. This as been

taken advantage of in the project. The entrance from the top connects

the house better with the housing area Kungshöjd which has

a more homelike environment. The entrance from Rosenlundsgatan is

more officelike.

Centraly in the bodycomplex you have the staris and the elevator

that connects the top with the bottom.

TENANTS

The building is directed to the housingtenants firstly. But the

groundfloors anterior part is deducated to 2 minor offices/shops.

The posterior part of this floor is deducated to garbage, stocking

etc. No futher investigation is done to this area since the different

offices might have concearns on this field.

Gothenburg, south west of citycenter, scale 1:1000 .

Gothenburg, site region, scale 1:500 .

TRAFFIC

The actual traffic situation is kept and the pavement along Rosenlundsgatan

is kept without any disturbance.

Konceptual sketch of energy distributing core and middle walls where all kind of pipes

are placed. Easy acces from both interiorly the appartment ans well as from the

staIrecase.

N

Siteplan of Rosenlundsgatan 2.

1:100

Entrance possibilities from above the hill connects the housing with the surrounding

housing area, Kungshöjd .

Axionometrical view of rosenlundsgatan and its surrounding.




EXTERIOR

TECHNIQUE

Solar blinds is taken as the major expression of the building. They

are created to increase enegy loss during wintertime, but perhaps

more to prevent from overheating and from insight to neighbours.

The south facing facade is given an semi open expression where

the tenants them selves can increase/ decrease the insight/outsight

to their own will. This possibility the tenant have an all widows but

will perhaps mostly be used on the south and north side where the

abounts of windows are increased.

The North side is facing the mountain and is the most open fasade.

Lot’s of windows means loss of energy and insight problems. The

blinds has been created to prevent this to some extent, but offcours

this is not optimal energy wise! A compromise has been made

to architectural qualities and ecological demands.

The west and east facing facade are fairly closed. The windows on

these sides have been created to prevent from insight. They have

been created with an angle that makes this possible, also they are

of a fairly small dimension.

South facade

1:100

Materials:

There has been a choise of as few exterior materials as possible.

Cederwood was made to it’s good qualities and beautiful apparence.

It works with the surrounding buiding and the harbour and hill

appearance. Wood also gives a soft more homelike atmosphere than

the officebuildings around. The ground floor are covered in swedish

granit as will give this floor a more officelike approach and that connects

it with the hillside behind.

The walls have the following construction.

It is a passiv wall which means dimensions of 500mm. The choise is

made due to lower the energy consumption. It’s a good payoff in

the long run although the initial costs might are a bit higher.

The thichness of the walls is taken advantage of in the insight decreased

windows.

The roof is equiped with solarcells and under these there is a collector

for rainwater that will be used for flushing the toiletts.

There is an illustration showing the basic principle of this construcion.

The goal has been to create an, for the tenant, interesting

design even from the interior.

North facade

1:100

WALL DESCRIPTION

13 mm plaster

45 mm isolation between

“reglar” 45x45,

0,2 mm PE-folie

170 mm Isolation between

steel “reglar” s600

9 mm plaster

100 mm isolation

20 mm woodfacade ceder

( swedish granit on the groundfloor!)

10 mm woodcurtain in ceder

East and west facade

1:100

Detail of wall and window construction.


A

balcony



master

bedroom

INTERIOR

stocking,

garbge, etc

entrances

stocking,

garbge, etc

library/

recreation room/

extra bedroom

dressing/

launndry

spa

sauna

PLAN

The plan gives you some informatin of the ground floor and one appartment

is fully designed.

The building consists of a groundfloor with 2 officies and rooms

for stocking and garbage. All with good communicational possibilities

for garbagecar ets. (Observe! One the plan there are missing

doors from these rooms to street on the west and east side!)

The core complex takes you by the stairs or by the elevator to the

upper floors. There are five upper floors and then you reach the

roof with the possibility to reach kungshöjd. This entrance will offcours

be deducated to the tenants and a key will be needed to

enter the building from this side.

office

possibilities

entrances

office

possibilities

hall

B

A

wc

entrance

Each floor has 2 appartements. They are not completely the same

but the general construction will be the same. What will differ is

amounts of bedrooms. The west appartement will have two possible

appartments and the east one. The west appartment has also the

possibility to be constructed with on additional bedroom taken from

the appartement on the floor above. This will reduce the bedrooms

of the upper appartment from two to one.

This plan just shows the west appartment with 1 bedrom and the

other bedroom made to a room for relaxation.

Tv/musicroom

kitchen

diningplace

The idea with the floorplan is the north side as recreational and the

south as more public ( to friends etc that is!) When you enter the

building you start in a neutral hall and then have the possibility to

chose in what direction to go.

The energy demanding rooms( kitchen t.l. and bathroom t.r.) is then

placed close to the core complex and exteriorly to this core you

have ‘technical’ rooms as tv/music room (t.l )and dressing/ laundryroom

(t.r). Exteriorly to these you have no energyconsuming rooms

as living and sleeping room.

N

livingroom

The way of arranging the rooms has also been done with respect to

how the target group is believed to move in the appartment and to

where each room has the best advantages!

Groundfloor, scale 1:100

balcony

There has been put effort to include the atmospheres that the sight

offers. The hill on the north side is part of the recreational atmosphere

as the harbour on the south is for creating a lively atmosphere.

B

N

DIMENSIONS

Groundfloor: ca 159 sqm

Offices:ca 2x36 sqm

Garbage/stocking: ca 2x 20 sqm

One appartment of 4 rooms+spa, dress-

Floorplan, scale 1:100

section A-A, scale1:100

Section showing the corecomplex with the starecase and elevator.

Frontal view scale 1/200

section B-B, scale 1:100

Detail of windows and the movable curtains. view to the west.




INTERIOR

PERSPECTIVES, ILLUSTRATIONS ETC

The perspectives and illustrations gives you an ideathe environment

in the appartments. The recreational areas are enhanced as they

make the appartments unique!

THE TOILETTE

As mentioned before the roof is equiped with solarcells and under

these there is a collector for rainwater that will be used for flushing

the toiletts.

There is an illustration below showing the basic principle of this construcion.

The goal has been to create an, for the tenant, interesting

ecological design.

The principle...

The water falls on the solarcells and is collected by a pipe to a

waterbassain underneath the solar cells. Each time somone flusches

the water gets filtrated and falls down an other pipe into the toilet.

In the bathroom the pipe is visible for the visiter. The person can

see the water fall down into the toilet seat. A waterfall principle.

The glased pipe is also used as a lamp for the bathroom.

The kitchen with the possibilitiy to see through to the tv room and the livingroom, gives oneroom or three room possibilities.

The bathroom-or SPA. It is equiped with a yacuzzi and a sauna with stunning views to the enlighted mountain wall exteriourly.

The extra room that can be used either as an additional bedroom, or like a room or recreation, library etc..

The bathroom, and the “waterfall lamp” above the toilette.

Principle of the toilette.

E X T E N S I O N o f S E L F

Sommaren jag var gravid renoverade vi köket och sovrummet.

Allt vi behövde bars in i vardagsrummet, och där bodde vi sen.

Vi hängde upp en filt som toadörr och diskade i badkaret.

Allt var nära, hela livet rymdes inom och utom mig.

Människan är en social och skapande varelse. Genom att trotsa

naturens ordning, förändra, strukturera och bruka sina miljöer

efter behov, smak och tycke har människorna tillsammans format

en mångfald av kulturer och samhällen.

Grundläggande mänskliga behov består inte bara av skydd och värme,

mat och vila. För att må bra behöver vi en egen plats, en meningsfull

tillvaro, en positiv gemenskap och utlopp för kreativitet.

Utgångspunkten för människans skapande är henne själv, sinnets och

kroppens inneboende förmågor. Genom historien har hon ständigt

strävat efter att förädla och utvidga dessa på olika sätt. Antropologen

Edward T Hall beskriver det så här:

Man is an organism with a wonderful and extraordinary past. He is

distinguished from the other animals by virtue of the fact that he has

elaborated...extensions of his organism. By developing his extensions,

man has been able to improve or specialize various functions.

The computer is an extension of part of the brain, the telephone extends

the voice, the wheels extends the legs and feet. Language extends

experience in time and space while writing extends language.

Förutom att fylla en praktisk och estetisk funktion, är artefakter alltså

en förlängning av oss och berättar något om vem vi är. Louis Kahn såg

detta fenomen också i arkitekturens innersta kärna:

The room is not only the beginning of architechture:

it is an extension of self.

I detta projekt bygger jag vidare på upplevelsen av att bo i ett rum.

Jag tänker mig att livet i hemmets överblickbara rum verkar som

motvikt och läkande kraft till den hastiga och splittrade vardagen i

samhället.

Jag vill ta fasta på människans behov av att anpassa sin omgivning

efter eget huvud och därför ge plats för olika uttryck av kreativitet.

Ett rum med både horisontalt och vertikalt utrymme öppnar för nya

tankar och rörelser. Tillåtande och tåliga material som människan

instinktivt förstår inbjuder till aktivitet och förändring.

I mitt tycke handlar det inte om raw space, för en ruffig yta gör ofta

anspråk på att förädlas. Jag kallar det adaptable space. Noga genomtänkt,

omsorgsfullt exponerat, full av möjligheter men utan krav.

Edward T. Hall (1982) The Hidden Dimension

John Lobell (1979) Between Silence and Light. Spirit in the Architecture of Louis I Kahn

Rebecca Ekenberg, A4 Housing and the Built Environment, Chalmers Arkitektur, Maj 2007

h u s e t

Jag har valt att göra ett flerfamiljshus av trä med loftgångar.

Husets söderfasad med loftgångar

på varannan våning. Den vertikala

bärande konstruktionen balanserar

upp husets längd. På taket solpaneler.

I bottenplan verksamheter.

Konstruktionen består helt igenom av massivträelement

med bärande fasader. Trä är ett material som människan

alltid använt sig av och förstår. Dessutom är det lätt, hållbart

och prisvärt.

Loftgångarna finns bara på varannan våning. Jämfört med

ett traditionellt loftgångshus ger detta ett mer varierat uttryck

i fasad.

Invändigt blir lägenheterna både högre och ljusare, vilket

är viktigt för min idé – känslan av att bo i ett rum. Det blir

också möjligt att skapa en ostörd och en exponerad del av

bostaden inte bara i plan, men även genom att utnyttja den

invändiga höjden.

Jag har inte placerat huset på någon specifik tomt.

Tanken med bostaden är att den boende själv skall inreda,

bygga om och till efter lust, behov, och ekonomi. Kanske

finns det ett sortiment med byggdelar som passar till?

Flexibelt och robust. Köket inreds efter eget huvud, precis

som i övriga Europa.

För att se hur lägenheten kan anpassas på olika sätt har jag

inrett fyra stycken till olika personer som jag känner väl.


A3

l ä g e n h e t e n

A3

2 000 3 800

Lägenheten har dubbel takhöjd och

består av ~413 m 3 .

I grundutförande finns loft men

ingen hel övervåning.

Boendeytan varierar mellan 105 m 2

(varav 27,3 m 2 loft) upp till totalt 184,6 m 2 .

1 050 4 350

8 800

600 600

4 180

1 000 1 000 3 800 3 000

900 150 1 150 3 050

900

1 200 900 1 800

100

300

4 870

9 430

540

100

1 000 1 400 1 000

4 000

3 700

7 800

382

En utskjutande balk löper runt väggarna i

bjälklagshöjd. Balken delar väggen visuellt och

ger också möjlighet till att enkelt lägga på ytterligare

bjälklagselement för den som vill.

Detalj till höger.

Vid varje lägenhetsentré skapas en tydlig egen

plats genom att fasaden dragits in och loftgången

kragats ut till en balkong.

Detalj av lägenhetsskiljande vägg,

profilerad limträbalk samt upplagt

bjälklag av massivträ.

Skala 1:10

85 massivträ (limträ)

15 gips

35 isolering

15 gips

200 isolering

40 luftspalt


4 x b o s t a d

arbeta

arbeta

vila

umgås

G G G G

G

umgås

arbeta

vila/

leka

vila

0 1 2 3 4 5 m

Skala 1:100

G

K/F

vila

umgås

K/F

umgås

vila

umgås/

leka

K/F

G

T

umgås

G

ST

G

K/F

arbeta/

umgås

L

ST

T

arbeta

Lilian, 60

Förtidspensionerad

ekonomichef. Tillbringar

perioder utomlands,

annars mest hemma

framför datorn. Behöver

plats för flygeln, en stor

boksamling och många

resminnen.

118,1 m 2

(varav loft 40,4 m 2 )

Marc, 40

Arbetar både som klassisk

musiker och designer/

uppfinnare. Estet som

gillar rymd och rena ytor.

Familj i Danmark.

105 m 2


Jojo, 40 & Jon, 37

Kulturarbetare inom teater,

film och media. Jobbar

delvis hemifrån och

behöver ett mörkt rum för

film. Väntar sitt första barn.

Kattägare.

131,2 m 2


Hannah, 31 & Loke, 6

Terapibiträde som vill

studera vidare. Gillar punk

och att baka. Längtar efter

ett eget sovrum, bra kök

och ytor som tål och vild

och högljudd lek.

121,2 m 2



Vara och äga

vision om framtidens boende Fredrik Olausson CTH

Fråga:

Hur kommer framtidens bostad att se ut

och vilka värden kommer den att kommunicera?

För att försöka få grepp om denna frågeställning

måste man se närmare på de olika samhälleliga tendeser

som kan skönjas redan idag. Detta då framtiden

alltid bygger på historien.

Process:

För att försöka komma underfund med dessa tendenser

läste jag psykoanalytikern och filosofen Erich

Fromms bok “Att ha eller att vara” från 1976.

I denna hävdar han bl.a. att vi i vårt samhälle i allt

högre utsträckning använder substantiv för att beskriva

olika fenomen; t.ex att ha ett problem.

och att detta gör att vi skapar objekt utanför oss

själva och Erich Fromm anser att detta alienerar oss

från vår omgivning och oss själva.

Jag valde därför att försöka se på bostaden utifrån

ett förändrat användandet av det språk som

beskriver bostaden. Jag tänker mig då att man

använder verb som; sova, äta, arbeta, leka, älska,

tvätta osv. istället för substantiv som; sovrum,

tvättstuga, matplats, TV, frys osv.

Ju fler och bättre substantiv vi idag kan äga ger oss

status och visar vem vi vill vara. Dock börjar allt fler

upptäcka och reflektera över vilken påverkan detta

har på oss. Detta gäller såväl miljön runtomkring oss

som våra mänskliga relationer. Det senare då allt

fler ägodelar också innebär mer ansvar att sköta om

dem; reparera bilen, byta kök, bygga större hus osv.

Allt detta kräver ekonomi, tid och energi.

I hög utstäckning är det då våra relationer och vårt

behov av att kravlöst och utan stress kunna vara som

blir lidande.

Detta förde mig till att bättre försöka definiera

frågeställningen för mig själv;

På vilket sätt kan vårt boende och dess arkitektur

understödja och lyfta ett hållbart, genuint

och trovärdigt sätt att leva och vara?

Kan arkitekturen kanske också ge detta sätt att

förhålla sig både status och ekonomi?

Jag grep mig an dessa frågor genom att börja

dela upp bostadens ytor i två delar;

1. Verbytan där fokus ligger på det man gör.

2. Substantivytan där ägodelarna tar plats.

Efter olika 2-dimensionella formexperiment kom

jag fram till att dela upp ytorna i olika plan;

horisontella och vertikala. På detta sätt tydliggörs

både de företeelser vi ägnar oss åt och de

föremål vi äger.

Dessa olika ytor skulle kunna kopplas till ett

ekonomiskt system där man i första hand betalar

för de horisontella ytorna och beroende på hur

mycket föremål man äger hyr man dessutom vertikala

ytor. De horisontella är uppdelade i fasta

storlekar medan de andra alltså är frivilliga;

Ju mindre du äger desto mindre behöver du

betala för förvaring.

Då man dessutom har förvaringsyta utanför sin

egna lägenhet får man större ljusinsläpp om man

äger lite och detta blir också en statussymbol

som visar på en ansvarsfull och medveten inställning

till både sig själv och de fundamentala

behov man har samt till det samhälle man lever

i.

Detta kopplas också till energiförsörningen då

bostaden tak täcks med effektiva solcellspaneler

vilka försörjer verbytorna. I substantivytorna

placeras olika elektroniska föremål där

de laddas under natt och används mobilt under

dagen. Den energi som går åt till detta betalar

man för och tvingas då göra energieffektiva val

vid inköp och förbrukning.

fasad mot gatan

Här syns förvaringsvolymerna klädda med korrugerad

fibercement och det karaktäristiska,

öppna trapphuset.

fasad

Taket består av böljande,

transparanta solcellspaneler

under vilka ett grönskande

rum utbreder sig. Detta ger

de boende en privat tillflyktsort

utöver gården bakom

huset.

De boende disponerar alltså

fasadytan utanför sin

lägenhet för förvaring vilket,

beroende på olika behov,

ger en omväxlande fasad.

(dessa markerade i vitt)

Trapphuset är öppet vilket

ger den ensidiga lägenheten

i mitten på gårdsfasaden

möjlighet till vädringsfönster.

Våningen i gatuplan inrymmer

butikslokal, tvättmöjligheter

för de boende,

cykelförråd samt utrymme

för en genomtänkt avfallshantering.

Konstruktionen i byggnaden

är limträpelare och betongbjälklag.

Fasaderna täcks

också med limträpanel medan

de volymer som inrymmer

förvaring i fasaden täcks

med korrugerad fibercement.

skala 1:100

sektion

I sektion syns förvaringen för

varje lägenhet som sträcker

sig en meter ut från fasaden.

skala 1:100

gård

tvätt

bottenvåning

tvätt

lokal

entré

cyklar

avfall

trottoar

gata

skala 1:100

oendet

När man så väljer att skilja på de olika ytorna i boendet kommer istället

mer uppmärksamhet att ägnas utformningen av den privata bostaden.

Genom att använda väggmoduler tillverkade av pressad naturfiber som

lin och hampa kan boendet enkelt omformas för nya boenden eller då

användandet förändras. Tack vare avancerade tredimensionella skrivare

kan man enkelt tillverka komplicerade formelement inom byggindustrin.

Också själva processen då individen skall utforma sitt boende kommer att

förändras trots en viss merkostnad. Detta då en genomtänkt lägenhet i

framtiden betyder ekonomiska, ekologiska och statusmässiga fördelar.

umgås

För en fiktiv familj om två vuxna och

ett barn blir resultatet av workshopen

följande;

viktiga verb med associerade adjektiv:

sova- lugnt, tryggt, skyddat, närhet

äta- gemenskap, smakrikt, nyttigt

underhållas

Denna process (ledd av arkitekt?!) kan t.ex. innebära att olika workshops

genomförs för att de boende medvetet skall komma underfund med sina

behov för olika ytor och rumsligheter.

workshopen kan följa nedstående ordning:

1. olika verb väljs ut

2. adjektiv associeras med verben

3. bilder fångar olika stämningar

sova

laga mat- lustfyllt, viktigt, spännande

tvätta sig- rening, fräscht, intimt,

naturligt

leka- tillsammans, själv, roligt, lärorikt

träna- koncentrerad, utmanande,

befriande

träna

underhållas- spännande, vackert,

roligt, ledsamt, vemodigt

umgås- nära, personligt, genuint,

värme, nyfikenhet

De valde också ett antal bilder för

att illustrera stämningar och tankar.

äta

leka

laga mat

tvätta sig

oendets fysiska

utformning

umgås

äta

umgås

underhållas

äta

kläder

böcker

toalettartiklar

tvätta sig

träna

sova

sova

laga mat

arbeta

leka

köksredskap

kläder

leksaker

media

träningsredskap

skala 1:100

Laga mat

arbeta

umgås

umgås

äta

underhållas

tvätta sig

träna

dystopi

avslut

Housing Inventions all projects low.pdf - arkitektur

Transform your PDFs into Flipbooks and boost your revenue!

Housing Inventions all projects low.pdf - arkitektur

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
