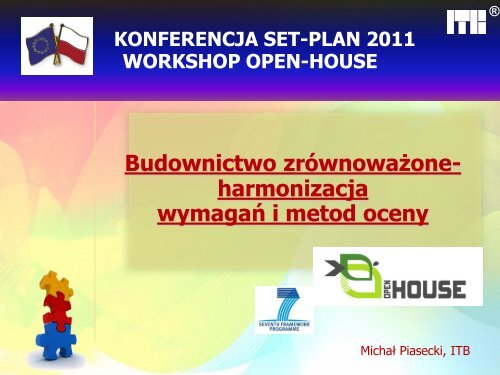

KONFERENCJA SET-PLAN 2011<br />
WORKSHOP OPEN-HOUSE<br />
®<br />
Budownictwo zrównoważoneharmonizacja<br />
wymagań i metod oceny<br />
Michał Piasecki, ITB
HARMONIZACJA=ZASADY OCENY<br />
+KOMUNIKACJA<br />
®<br />
TO BE SURE IF WE SPEAK<br />
THE SAME THINGS<br />
(SUSTAINABILITY) IN THE<br />
SAME WAY, CZY TAK SAMO<br />
TO POJMUJEMY<br />
WHILE<br />
LEARNING TO ACCEPT EACH<br />
OTHER, CZY TWOJE ZIELONE<br />
TO MOJE ZIELONE
Q Właściwości użytkowe<br />
WYMIARY ZRÓWNOWAŻENIA=<br />
EFEKTYWNOŚĆ<br />
100<br />
BEE=3.<br />
BEE=1.5<br />
CEL BDB DB<br />
B<br />
BEE=1.0<br />
DST<br />
50<br />
46<br />
0,8<br />
BEE=0.5<br />
0<br />
57<br />
MRN<br />
0 50 100<br />
LR Oddziaływanie środowiskowe<br />
”ZIELONY” TO NIE WSZYSTKO
CEN TC 350-czyli jak to zmierzyć<br />
EPD<br />
ITB PROWADZI SEKRETARIAT GRUPY LUSTRZANEJ PKN KT 307
CEN TC 350<br />
SC/WG<br />
Zakres prac WG<br />
Udział<br />
polskich<br />
specjalistów<br />
CEN/TC 350/WG 4 Economic performance assessment of <strong>building</strong>s aktywny<br />
CEN/TC 350/WG 5 Social performance assessment of <strong>building</strong> aktywny<br />
CEN/TC 350/WG 3 Environmental assessment of products aktywny<br />
CEN/TC 350/WG 1 Environmental performance of <strong>building</strong>s aktywny<br />
CEN/TC 350/WG 2 Building Life Cycle Description -
http://www.sballiance.org/<br />
http://www.ca-perfection.eu/<br />
http://cic.vtt.fi/super<strong>building</strong>s/<br />
http://www.openhouse-fp7.eu/
Jak to zmierzymy?<br />
Ile podniesiemy wartość budynku?<br />
Ile to jest warte…<br />
Jak komercjalizować naukę<br />
bez kreowania barier<br />
Czy użytkownik też<br />
się może wypowiedzieć<br />
o swoim komforcie?<br />
Czy jednostki badawcze i znakujące<br />
Zielonym są pewne czy mają rację…<br />
Czy przemysł też może wiedzieć<br />
co to jest zrównoważony budynek
OPEN HOUSE jest odpowiedzią<br />
uczestników rynku budowlanego na<br />
potrzebę harmonizacji
LCA/ETAPY CYKLU ŻYCIA BUDYNKU
CEN TC 350/Ocena środowiskowa<br />
1) Output indicators for environmental IMPACTS (oddziaływania):<br />
•Climate change<br />
•Destruction of the stratospheric ozone layer<br />
•Acidification of land and water resources<br />
•Eutrophication<br />
•Formation of ground level ozone<br />
2) Input indicators for material and energy flows (aspekty):<br />
•Use of non-renewable materials<br />
•Use of renewable materials<br />
•Use of non-renewable primary energy<br />
•Use of renewable primary energy<br />
•Use of freshwater resources<br />
3) Output indicators for material and energy flows (odpady):<br />
•Materials for recycling<br />
•Materials for energy recovery<br />
•Non-hazardous waste to disposal<br />
•Hazardous waste to disposal<br />
•Radioactive waste to disposal<br />
EPD
®<br />
CEN TC 350/WYRÓB->BUDYNEK<br />
EN 15804 EN 15978
OCENA LCA- WYNIKI<br />
Tablica 6. Wynika analiz LCA (GWP) dla różnych rozwiązań konstrukcji<br />
Miasto<br />
Struktura<br />
budynku<br />
Produkcja<br />
materiały<br />
kg/m 2<br />
Produkcja<br />
GWP<br />
kg CO2e/m 2<br />
Naprawy<br />
GWP<br />
kg CO2e/m 2<br />
Użytkowanie<br />
GWP/rok<br />
kg CO2e/m 2<br />
Koniec życia<br />
GWP<br />
kg CO2e/m 2<br />
Razem<br />
60 lat<br />
GWP<br />
kg<br />
CO2e/m 2<br />
A RC 866 172 157 62.2 9.57 4074<br />
lekka 631 133 161 66.3 5.86 4276<br />
B RC 693 156 148 39.9 6.49 2707<br />
lekka 455 114 154 44.5 3.86 2943
CEN TC 350/Social performance<br />
a) Dostęp do budynku<br />
• Dojazd i dojście do budynku<br />
• Wejście do budynku i poruszanie się po nim<br />
• Techniczne instalacje<br />
b) Zdolność do zmiany funkcji użytkowej<br />
c) Zdrowie i komfort<br />
• Komfort termiczny<br />
• Jakość powietrza wewnętrznego<br />
• Komfort akustyczny<br />
• Ład przestrzenny (Visual Comfort)<br />
• Komfort przestrzenny<br />
• Oddziaływania elektromagnetyczne
CEN TC 350/Social performance<br />
d) Oddziaływania na otoczenie<br />
• Hałas<br />
• Emisje<br />
• Olśnienie / zacienienie<br />
• Wibracje<br />
e) Zarządzanie operacyjne<br />
f) Bezpieczeństwo<br />
• Przystosowanie do zmian klimatycznych<br />
• Odporność na zdarzenia losowe (trzęsienia ziemi,<br />
ekspolozje, ogień i wypadki drogowe)<br />
• Bezpieczeństwo osobiste i ochrona przed aktami wandalizmu<br />
• Bezpieczeństwo system dostawy usług<br />
Dodatkowe kategorie brane pod uwagę to:<br />
g) Określenie dostawców materiałów i usług (Sourcing)<br />
h) Udział stron (Stakeholder involvement)
CEN TC 350/Ocena ekonomiczna
7-me wymaganie podstawowe-zrównoważone<br />
wykorzystanie surowców- w cyklu życia CPR<br />
DG ENTERPRISE<br />
mandate<br />
INTERPRETATIVE DOC.<br />
CPR<br />
GUIDANCE PAPER<br />
NATIONAL - REGIONAL<br />
hEN<br />
product<br />
standards<br />
Normy<br />
zharmonizowane<br />
wyrobów<br />
CE<br />
Annex ZA<br />
#7a<br />
#7b<br />
#7c<br />
BWR#7<br />
Essential Product<br />
Characteristics<br />
#7a<br />
#7b<br />
#7c<br />
06-03-2009 EUbuild - Environment course - Istanbul<br />
#7a<br />
#7b<br />
#7c<br />
WORKS<br />
<strong>building</strong> assessment<br />
CEN TC350 standards<br />
product characteristics<br />
Przepisy krajowe
Odpady betonowe i gruz betonowy – wyniki i prognozy<br />
dla Polski na lata 2006–2014<br />
(wg GUS oraz KPGO)<br />
odzyskany surowiec [tys. Mg]<br />
nieodzyskany surowiec [tys. Mg]<br />
210<br />
245<br />
295<br />
66<br />
55<br />
30<br />
2006 r.<br />
2010 r.<br />
2014 r.<br />
Tona betonu powoduje emisję ok. tony CO2 w<br />
cyklu życia (3 mln drzew sekwestrujących CO2 w<br />
swoim całym życiu- 50 lat)
LCA->Type III Declaration/EPD<br />
one assessment- consistent and coherent<br />
CEN<br />
TC351<br />
standards<br />
CEN<br />
TC350<br />
Standards<br />
EN15804<br />
EN15978<br />
hEN<br />
e.g:<br />
EN13162<br />
Source: CEPMC<br />
Product<br />
Standards
EPD<br />
EKO-PLATFORMA dla EPDs
Environmental characteristics for Mg and functional unit of 1 m 2 product CLASSIC 039<br />
glass wool insulation with a thermal resistance “R” of 1 m 2·K/W<br />
EPD<br />
Date of LCA<br />
start<br />
November 2010<br />
Date of finish January 2011<br />
Data source<br />
Country<br />
Representativenes 1 plant, data 2010<br />
Methodology pr EN 15804<br />
Allocation<br />
Validation date January 2011<br />
Validity date January 2014<br />
Manufacturer’s LCI data, ITB, EcoInvent,<br />
IEA, scientifically approved data<br />
Czech Republic, valid for Poland<br />
99% <strong>impact</strong>; 6,59% production<br />
Limits<br />
Cradle to gate, A1-A3<br />
Units<br />
The values of criteria (a) per:<br />
Mg<br />
FU (0,49kg)<br />
Environmental <strong>impact</strong><br />
Greenhouse effect GWP kg CO 2 1524 0,75<br />
Depletion of ozone layer ODP kg CFC11 0,0001 4,37E-08<br />
Acidification effect AP kg SO 2 8,7 0,0043<br />
Potential<br />
for ozone creation POCP<br />
kg C 2 H 4 0,37 0,00018<br />
Eutrophication EP kg PO 4 1,52 0,00075<br />
Depletion of mineral resources kg Sb 0,129 6,32E-05<br />
Depletion of fossil fuels MJ 11649 5,71<br />
Environmental aspects<br />
Water consumption m3 5,05 0,0025<br />
Use of renewable energy EP MJ 448 0,22<br />
Use of primary energy MJ 14185 6,95
KRAJOWY PLAN DZIAŁAŃ W ZAKRESIE<br />
ZIELONYCH ZAMÓWIEŃ PUBLICZNYCH GPP<br />
Ministerstwo Gospodarki we współpracy z<br />
przemysłem, Urzędem Zamówień<br />
Publicznych oraz ITB pracuje nad kryteriami<br />
związanymi z budownictwem<br />
zrównoważonym na podstawie kart<br />
produktów opracowanych przez Komisję<br />
Europejską (dla wybranych grup wyrobów)<br />
•ITB opiniuje karty dla nowych produktów,<br />
opracowuje wraz z przemysłem kryteria dla<br />
wyrobów<br />
•Metoda OPEN HOUSE ma wspierać ZZP
Proponowany udział wagowy w ocenie kryteriów środowiskowych<br />
wyrobu termoizolacyjnego przy użyciu proponowanych kryteriów<br />
Zielonych Zamówień Publicznych (faza konsultacji społecznej)<br />
Kryteria podstawowe<br />
Ocena podstawowa 100% Ocena rozszerzona 50%<br />
Opór cieplny 50% Opór cieplny 30%<br />
Substancje niebezpieczne 20% Substancje niebezpieczne 10 %<br />
Informacja technicznośrodowiskowa<br />
30% Informacja technicznośrodowiskowa<br />
10%<br />
Kryteria dodatkowe 50%<br />
Wdrożony system zarządzania<br />
środowiskowego wg PN-EN<br />
ISO 14001 lub EMAS<br />
Posiadanie deklaracji<br />
środowiskowej I rodzaju<br />
Posiadanie deklaracji<br />
środowiskowej II rodzaju *<br />
Posiadanie deklaracji<br />
środowiskowej III rodzaju<br />
EPD<br />
15%<br />
10 %<br />
5%<br />
20%
DEKLARACJE TYP II<br />
„PROSTE STWIERDZENIA”<br />
• Degradable<br />
• Designed for<br />
disassembly<br />
• Extended life product<br />
• Recovery energy<br />
• Recyclable<br />
• Recycled content, etc.<br />
• „Impact substances” free<br />
Na bazie PN-EN ISO 14021<br />
– Potwierdzone zwiększają<br />
wiarygodność
DEKLARACJA TYP II- Ślad Węglowy<br />
• EN 15804<br />
• PAS 2050<br />
• WRI/WBCSD<br />
• ISO 14067
Redukcja poprzez:<br />
-paliwa alternatywne na bazie<br />
biomasy<br />
-substytuty klinkieru<br />
-zmniejszenie zużycia energii<br />
elektrycznej<br />
-zmniejszenie zapotrzebowania na<br />
transport<br />
Fuels structure (Env. Monitoring) 100%<br />
Coal + petcoke +shale+sewage sludge+coal fly<br />
ash 23,443%<br />
Oil % 0,393%<br />
Heavy Oil % 0,301%<br />
RDF+tyres % 68,416%<br />
Biomass % 0,447%<br />
Liquid AF % 0,057%<br />
Animal Meal % 0,014%<br />
Dried sewage sludge % 0,001%<br />
Emission factors (Env. Monitoring) kg CO 2 /MJ 62,29<br />
Coal + petcoke +shale kg CO 2 /MJ 84,40<br />
Oil kg CO 2 /MJ 74,00<br />
Heavy Oil kg CO 2 /MJ 77,30<br />
RDF kg CO 2 /MJ 55,54<br />
Biomass kg CO 2 /MJ 0,00<br />
Liquid AF kg CO 2 /MJ 58,04<br />
Animal Meal kg CO 2 /MJ 0,00<br />
Dried Sewage sludge kg CO 2 /MJ 0,00<br />
Tires kg CO 2 /MJ 55,64<br />
CV(Env. Monitoring) Kcal/t 1 170<br />
Fuel emissions<br />
kg CO 2 /Mg<br />
ckr 0,306<br />
Technology clinker regulator ash slag lime st.<br />
CEM 1 75,8% 5,9% 18,3% 0,0% 0,0%<br />
CEM 2 82,2% 5,7% 0,0% 12,1% 0,0%<br />
CEM 3 64,5% 5,7% 17,7% 0,0% 12,0%
Produkt Zakład Redukcja CO 2<br />
CEM II/A-V 42,5 R<br />
CEM II/B-V 32,5 R<br />
CEM II/B-M (V-LL)<br />
32,5 R<br />
CEM II/B-S 42,5 N<br />
CEM III/A 32,5 N<br />
CEM II/B-M (V-LL)<br />
32,5 R<br />
Chełm<br />
Chełm<br />
Chełm<br />
Rudniki<br />
Rudniki<br />
Rudniki<br />
23,1%<br />
31,1%<br />
34,3%<br />
38,3%<br />
65,7%<br />
29,7%<br />
Niski ślad węglowy materiałów to niski ślad węglowy budynku
EUROPEJSKA HARMONIZACJA OCEN<br />
Uszczuplenie zasobów<br />
Jakość środowiska<br />
wewnętrznego<br />
Energia<br />
pierwotna<br />
Emisje z budynku<br />
Gazy<br />
cieplarniane<br />
Produkcja<br />
odpadów<br />
Komfort<br />
termiczny<br />
Jakość<br />
powietrza<br />
Woda, ścieki,
Przegląd metod oceny budynków<br />
System<br />
Środowisko<br />
Socjalne<br />
aspekty<br />
Ekonomiczne<br />
aspekty<br />
Szeroki<br />
udział<br />
europejskich<br />
podmiotów<br />
WADY<br />
EU Flower TAK NIE NIE TAK/NIE W opracowaniu,<br />
mocno krytykowany<br />
BREEAM TAK Częściowo NIE NIE Głównie ocena pod<br />
kątem<br />
środowiskowym<br />
LEED TAK Częściowo NIE NIE Nieprzystosowany<br />
do warunków EU<br />
ITB TAK TAK w<br />
opracowaniu<br />
NIE<br />
W chwili obecnej<br />
brak zastosowania<br />
komercyjnego<br />
DGNB TAK TAK Częściowo NIE Brak wersji<br />
angielskiej<br />
OPEN<br />
HOUSE<br />
w<br />
opracowaniu<br />
w<br />
opracowaniu<br />
w<br />
opracowaniu<br />
TAK<br />
W opracowaniu
OPEN HOUSE - Benchmarking<br />
and mainstreaming <strong>building</strong><br />
sustainability in the EU based<br />
on transparency and openness<br />
(open source and availability)<br />
from model to implementation.<br />
OPEN HOUSE (2010-2013),<br />
EC-funded Project, ENV-2009-<br />
244130, financed by the 7th<br />
Framework Programme of the<br />
European Commission.<br />
70 budynków ocenionych w<br />
całej Europie, seminaria i<br />
workshopy
KRYTERIA OCENY OPEN-HOUSE<br />
CEN TC 350<br />
DGNB<br />
Nr Primary<br />
Aspect<br />
Indicator (OPEN HOUSE full<br />
system) - draft<br />
Indicator (OPEN HOUSE quick-check)<br />
draft<br />
1. Environmental Global Warming Potential (GWP) Global Warming Potential (GWP)<br />
Ozone Depletion Potential (ODP) Ozone Depletion Potential (ODP)<br />
Acidification Potential (AP)<br />
Acidification Potential (AP)<br />
EutrophicationPotential (EP) EutrophicationPotential (EP)<br />
Photochemical Ozone Creation<br />
Potential (POCP)<br />
Photochemical Ozone Creation<br />
Potential (POCP)<br />
Certified wood<br />
Certified wood<br />
Non-Renewable Primary Energy<br />
Demands (PEne)<br />
Non-Renewable Primary Energy<br />
Demands<br />
Total Primary Energy Demands Total Primary Energy Demands<br />
Water and Waste Water<br />
Water and Waste Water<br />
Contamination of undisturbed areas Contamination of undisturbed areas<br />
Waste<br />
Waste<br />
Responsible Material Sourcing Responsible Material Sourcing<br />
Local Material<br />
Local Material<br />
2. Socialfunctional<br />
Barrier-free Accessibility<br />
Barrier-free Accessibility<br />
Thermal Comfort<br />
Thermal Comfort<br />
Indoor Air Quality<br />
Indoor Air Quality<br />
Acoustic Comfort<br />
Acoustic Comfort<br />
Visual Comfort<br />
Visual Comfort<br />
Operation Comfort<br />
Operation Comfort<br />
Electro Magnetic Pollution<br />
Electro Magnetic Pollution<br />
Public Accessibility<br />
Public Accessibility<br />
Conversion Feasibility<br />
Conversion Feasibility<br />
Bicycle Comfort<br />
Bicycle Comfort<br />
3. Economic Building-related Life Cycle Costs Building-related Life Cycle Costs (LCC)<br />
(LCC)<br />
Quality of the <strong>building</strong> shell Quality of the <strong>building</strong> shell<br />
Ease of Deconstruction, Recycling,<br />
and Dismantling<br />
Ease of Deconstruction, Recycling,<br />
and Dismantling<br />
5 Process Quality of the Project’s Preparation Quality of the Project’s Preparation<br />
Construction Site <strong>impact</strong>/<br />
Construction Process<br />
Construction Site <strong>impact</strong>/ Construction<br />
Process<br />
Commissioning, Monitoring, Use<br />
and Operation<br />
Commissioning, Monitoring, Use and<br />
Operation<br />
6 Site Risks at the Site Risks at the Site<br />
Options for Transportation Options Transportation
Jakość powietrza wewnętrznego/IAQ<br />
2.4.1 Zanieczyszczenie lotnymi związakami organicznymi<br />
VOC, Indoor air contamination with the most relevant<br />
indoor air pollutants (formaldehyde, naphtalene, toluene,<br />
xylene, styrene).<br />
2.4.2 Stężenie zarodników grzybów, Contamination levels<br />
of non-specific allergenic, pathogenic or toxic fungal spores<br />
2.4.3 Ilość powietrza wentylacyjnego, Indoor air quality –<br />
occupancy-based ventilation rates<br />
2.4.4 Subiektywna reakcja userów, Subjective reaction as<br />
classification of the indoor air quality<br />
2.4.5 Stężenie CO2, Recommended CO 2 concentrations<br />
above outdoor level
Wnioski<br />
• Zachodzą intensywne procesy harmonizacyjne na<br />
rzecz zrównoważonego budownictwa w kraju,<br />
Europie i na świecie<br />
• Język i wymagania zrównoważonego budownictwa<br />
powinny być wyrażone normatywnie za pomocą<br />
ilościowych indykatorów<br />
• Harmonizacja wymaga stosowania tych samych<br />
metod oceny w ten sam sposób<br />
• OPEN HOUSE jest odpowiedzią uczestników rynku<br />
na potrzebę harmonizacji
-<br />
®<br />
SCC<br />
-Thank you for attention!
Change language
