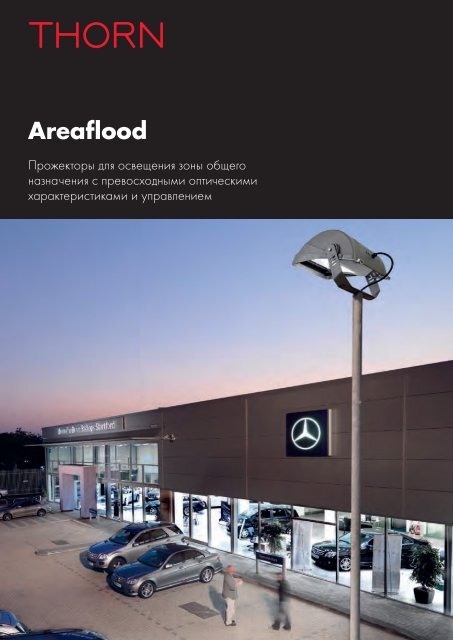

Areaflood

Прожекторы для освещения зоны общего

назначения с превосходными оптическими

характеристиками и управлением

Управляйте светом

Мировая тенденция к переходу на прожекторное

освещение, которое не наносит вред окружающей

среде, и необходимость уменьшения излишнего

света привели к переоценке техники прожекторного

освещения и дали новый импульс разработкам

более рационального и эффективного

осветительного оборудования.

Одним из лидеров в этой

области остается компания

Thorn. Совершенно новый

технологический подход к этой

проблеме привел к разработке

нового прожектора Areaflood.

Данный прожектор сочетает в себе

положительные характеристики

существующих прожекторов,

в особенности прожекторов

типа Champion для освещения

спортивных сооружений,

а также элементы программы

PEC (рабочие характеристики,

эффективность и комфорт),

которая устанавливает новые

стандарты в вопросах экологии

и оптических характеристик.

3

Оптический секрет

прожектора Areaflood

заключается в абсолютно

новом поколении отражателей,

которые в сочетании со скошенным

передним стеклом и встроенным

защитным козырьком обеспечивают

точное управление освещением.

В наличии есть ассиметричные и

уличные оптические конструкции.

Новый прожектор Areaflood

выпускается двух размеров и может

использовать самые разнообразные

источники света: для золотистобелого

света – натриевые лампы

высокого давления 70-600 Вт (HST),

металлогалогенные лампы 45-400 Вт

(HIT) для высокого уровня белого

света или компактные люминесцентные

лампы 42-57 Вт (TC-TEL) для

превосходного воспроизведения

цвета. Несмотря на возможность

использования высокоэффективных

ламп мощностью до 600 Вт и

блоков ПРА, смонтированных внутри

светильника (только до 400 Вт,

за исключением электронных ламп

400 Вт и ламп с горячим повторным

зажиганием дуги), его аэродинамическая

конструкция обеспечивает

привлекательный и аккуратный

внешний вид прожектора при

установке на стене или опоре.

Прожектор, изготовленный из

прочного текстурированного серого

алюминия (ANT - темный песчаный

серый 900, SR - серебристый

песчаный серый 150) и герметизированный

в соответствии со степенью

защиты IP66 (IP65 для минифотоэлемента

РМ и электронных

версий с радиочастотой LDRF),

может поставляться с электронным

ПРА (HF/DGE) и системами

управления освещением (LDC, LDRF,

LET, LSC). Функция аварийного

освещения (E3MT) и функция

горячего повторного зажигания дуги

(HR) обеспечивают прожектору

дополнительную гибкость.

Прожектор соответствует впечатляющему

списку нормативных допусков.

Он соответствует стандартам

EN 60598, EN 12464-2, EN 12193

и EN 13201; директивам RoHS и

WEEE, а также правилам EuP.

Он имеет маркировку CE и

ENEC. Кроме того, прожектор

соответствует требованиям электромагнитной

совместимости.

Прожектор Areaflood также

может гордиться наличием специальных

особенностей, упрощающих

установку и обслуживание. Кроме

того, он имеет ряд оптических

принадлежностей, цветовых

фильтров, специальных кронштейнов,

а также отличное управление

тепловыми характеристиками.

Все это обеспечивает оптимальный

вариант прожекторного освещения,

существующий на сегодняшний день.

Прожектор Areaflood идеально

подходит для широкого диапазона

применения, от функционального

освещения (автомобильные

парковки, площадки перед

зданием, промышленные территории

или открытые склады, а

также транспортные терминалы)

до множества типов уличного

освещения, декоративного применения

(от парков до площадей)

и освещения рекреационных зон

и клубных спортивных площадок,

включая крытые бассейны и

прибрежные зоны.

4

Как избежать назойливого света

Выбор прожекторного освещения

Назойливый свет стал одной

из основных проблем, которые

волнуют защитников окружающей

среды, специалистов по охране

окружающей среды, астрономов

и многие другие организации.

Данный вопрос широко освещался

в средствах массовой информации,

и для предотвращения этого

явления вполне обоснованно

был принят целый ряд законов.

Если свет идет из многих источников

и рассеивается множеством

осветительных приборов,

это называется локальным

прожекторным освещением зон

(таких как автомобильные парковки,

теннисные корты и места погрузки).

Многие считают подобные

установки главным источником

проблемы. Использование

мощных прожекторов, часто без

соответствующей оптической

системы, обеспечивает четкую

видимость объектов даже за их

пределами, поэтому они становятся

«главными подозреваемыми».

При планировании объектов

с прожекторным освещением

практически наверняка местные

жители выдвинут свои возражения,

и в процессе планирования

потребуется подтвержение

проектировщика о предотвращении

назойливого света.

Как это сделать? Как удостовериться

в том, что свет попадает

именно туда, куда вам нужно, и не

выходит за пределы этой зоны?

В последние годы для управления

назойливым светом все чаще

используют типы прожекторов

с плоскими стеклянными рассеивателями.

Они отличаются наличием

очень «ассиметричных» лучей

(освещение распределяется поперек

участка поверхности, несмотря на

то, что прожектор смонтирован

горизонтально). Эти осветительные

приборы практически вытеснили

традиционные типы прожекторов,

в которых передняя часть наклонена,

а мощный выходящий свет

направляется вперед, но при этом

неизбежно видна открытая передняя

часть прожектора.

По сути, их прожекторные световые

потоки более эффективны, чем

у типов с плоскими стеклянными

рассеивателями, но, в то же время,

прожекторы с плоскими стеклянными

рассеивателями иногда не

обеспечивают достаточно высокий

«максимальный угол ориентации

луча» для соответствующего освещения

зоны, поэтому для достижения

этого их поворачивают вверх.

Оптический дизайн прожектора

Areaflood существенно отличается от

обычных прожекторов. Он сочетает

рабочие характеристики, как

классических прожекторов, так и

прожекторов с плоским стеклянным

рассеивателем. Вместо обычного

плоского расположения стекла

в данном прожекторе Areaflood

стекло наклонено внутрь прожектора.

Передняя часть корпуса

работает в качестве козырька

для полной отсечки света и

обеспечивает «виртуальную»

светоизлучающую поверхность,

направленную параллельно земле.

Даже для самых требовательных

спортивных объектов не будет

возникать необходимость наклонять

прожектор более чем на 5°.

Результаты впечатляют.

Освещенность и равномерность

в проектах прожекторного

освещения можно оптимизировать,

уменьшить количество бликов

и избежать излишнего освещения.

Максимальные углы ориентации

луча света достигают 60°, а

прожектор обеспечивает полную

отсечку при 90°.

5

Рабочие характеристики, Эффективность и Комфорт (PEC) –

для лучшего освещения окружающей среды

Areaflood передает динамичный, направленный на достижение

результата, дух концепции PEC компании Thorn Lighting

Программа основана на том

принципе, что эффективность

освещения, его влияние на людей

и природную среду определяется

рабочими характеристиками,

эффективностью и комфортом.

Areaflood обеспечивает необходимый

уровень освещения в

требуемом месте в нужное время.

Рабочие характеристики:

Обеспечивает наилучшее

визуальное восприятие.

Эффективность: Сберегает

энергию и способствует снижению

выделения CO 2

Комфорт: создание комфортных

условий освещения

Рабочие характеристики

Высокая эффективность оптического оснащения

Прожектор сам по себе не представляет никакой ценности, если из-за

плохой оптической конструкции он не может обеспечить свет необходимой

интенсивностиименно в местах, где это необходимо. Если необходимо

добиться максимальной световой отдачи и управляемости, световой центр

лампы должен располагаться точно внутри правильно спроектированного

отражателя и соответствовать конструкции переднего стекла.

Серия прожекторов Areaflood поставляется с двумя типами отражателей,

которые обеспечивают полную производительность схемы: ассиметричные

и уличные. Каждый из них обеспечивает хорошую освещенность, яркость

и равномерность, а также точное управление светом и минимальное

количество бликов. Основные рабочие характеристики:

• Ассиметричные отражатели

изготовлены из высококачественного

алюминия и имеют

покрытие со сверхвысокой

отражающей способностью

для размера 2 (95% общей

отражающей способности).

Максимальные углы ориентации

луча: 45° для ассиметричного

отражателя размера 1 и 20°

для интенсивного, 30° для

экстенсивного или 60° для

контролируемого освещения для

ассиметричных отражателей

размера 2 (A/S2, A/S3, A/S6).

• Мягкое отсечение луча света

в задней части прожектора,

благодаря которому удается

избежать появления полос на

рабочем участке.

• Для «точной настройки» на

месте в особо чувствительных

зонах предусмотрены дополнительные

принадлежности. К ним

относятся регулируемые жалюзи

для отсечения интенсивности,

а в вертикальной плоскости и

антибликовые решетки.

• Уличный прожектор Areaflood

размера 1 включает оптическую

систему светильника

Civic размера 1.

Уличный прожектор Areaflood

размера 2 включает первоклассную

систему Optibloc ®

comfort светильника Oracle

размера 1 со стандартными

настройками.

• Использование металлогалогенных

и компактных люминесцентных

ламп обеспечивает хорошую

цветопередачу.

6

Эффективность:

Энергосбережение и окружающая среда

На данный момент рынок осветительного оборудования переживает период

быстрого технического развития из-за экономического давления, связанного

с энергосбережением и общими вопросами защиты окружающей среды.

Быстрые темпы внедрения новых ламп и пускорегулирующих устройств

осложняет использование всех преимуществ новых технологий. Прожектор

Areaflood в полной мере реализует современные технологии и обеспечивает

следующие преимущества:

Прочная конструкция и надежная работа

Даже в суровых климатических условиях, часто затрудняющих регулярное

обслуживание, прожекторы будут работать долго и надежно. Еще один

примером экстремального применения может послужить теплая влажная

среда, которая часто встречается в крытых бассейнах. Если прожектор не

предназначен для длительной эксплуатации в зонах, где он будет больше

всего использоваться, он испортится. В прожекторах Areaflood особое

внимание было уделено тепловым и механическим вопросам.

• Большой выбор источников

света с высоким коэффициентом

полезного действия – 70-600 Вт

HST/HIT-CE, 210-315 Вт CDM

Elite MW (в зависимости от

наличия новых ламп и пускорегулирующих

устройств у

производителя), 45-60-90-140 Вт

CosmoPolis и 42-57 Вт TC-T.

• Точная оптическая система и

встроенный защитный козырек

обеспечивают эффективное

управление излишним светом

(0 кд при 90°).

• Встроенный фотоэлемент,

который автоматически включает

прожектор с наступлением

сумерек.

• Двухпозиционный балласт

(устройство для уменьшения

мощности).

• Возможность подключения

систем управления наружным

освещением Telea.

• Эко-дизайн, включая соответствие

директивам EuP, WEEE и RoHS.

• коррозионной стойкости

• Уникальная термическая система

(саморегулирующийся клапан)

обеспечивает надежную

эксплуатацию при внутреннем

и наружном применении

(Токр +35°C внутри помещений

в зависимости от модели и

расположения прожектора).

• Закаленное переднее стекло

(5 мм).

• Силиконовый уплотнитель

обеспечивает герметизацию

в соответствии с IP66 (за исключением

IP65 для минифотоэлемента

и LDRF).

• Ударопрочность 5/6 Дж (IK08)

и IK10 с проволочной сеткой.

• В наличии есть версии с

электронным балластом в

стандартной конфигурации

(дистанционное управление

только для наружного

использования с 400 Вт).

• Алюминиевый корпус, переднее

стекло, отражатель, хомут и

пластмассовые детали полностью

пригодны к переработке.

Простая, легкая установка и низкие затраты на обслуживание.

Полностью съемный ПРА в моделях прожекторов обеспечивает простоту

обслуживания. Скрытые затраты на обслуживание иногда не принимаются

во внимание до получения окончательной стоимости. Также следует помнить

о необходимости оплаты услуг электрика за установку. Прожекторы могут

находиться на высоте 8 м над землей, возможно, в труднодоступном месте,

и задача электриков может усложниться, если при установке прожектора

возникают трудности с подключением проводки или направлением света.

Прожектор Areaflood сконструирован так, чтобы обеспечить простую

установку и обслуживание, принимая во внимание как финансовые

преимущества для потребителя, так и качество окончательной работы:

• Переднее стекло крепится с

помощью двух невыпадающих

винтов (четырех для моделей

размера 2), и при открытии

оно откидывается на петлях для

обеспечения легкого доступа

к лампе и ПРА.

• Поставляется один кабельный

сальник, а также предусмотрено

место для второго кабельного

сальника при сквозной проводке

(по заказу).

• Угол нацеливания прожектора

упрощается благодаря заранее

обозначенным положениям

корпуса и хомута для закрепления

в горизонтальном положении.

• Поставляется с изящным

хомутом и хомутом для

«обратной установки».

• Совместим с существующими

монтажными принадлежностями

для прожекторов Thorn.

• Безопасность соответствует

требованиям к электрическому

оборудованию класса I/II.

7

Комфорт:

Компонент PEC «Комфорт» предназначен для удовлетворения

физиологических потребностей людей на местах. Этот фактор

проявляется на подсознательном уровне и связан со способностью

обеспечить удовлетворение и стимулирование людей на всех участках.

При применении для наружных работ с помощью хорошего прожекторного

освещения можно поддерживать эффективность в течение всей ночи.

При наличии соответствующего освещения можно грузить и разгружать

грузы, а автомобильные парковки для легковых и грузовых автомобилей

более надежно защищены от вандализма и краж.

Прожекторное освещение стимулирует выступающих, независимо

от того, кто они: теннисисты или продавцы автомобилей. Как пожилые,

так и молодые продавцы чувствуют себя более защищенными при

хорошем освещении в общественных местах. Привлекательное и

эффектное прожекторное освещение наилучшим образом создает

энергичную атмосферу. Прожектор Areaflood также обладает другими,

более существенными преимуществами:

• Безупречная эстетичность

обеспечивает отличную

архитектурную интеграцию.

Текстурированная серая

отделка темного и серебристого

песочного серого цвета не

выделяет прожектор Areaflood

на общем фоне.

• Большой выбор ламп и

принадлежностей помогает

создать наиболее подходящую

среду и настроение.

• С помощью фильтров

(красного, синего, зеленого

и желтого) можно создавать

яркие цветовые решения.

• Версии со встроенным аварийным

освещением обеспечивают

дополнительную безопасность.

• Функция горячего повторного

зажигания дуги обеспечивает

быстрое повторное

включение прожекторов после

их отключения.

• Уникальная декоративная скоба,

которая устанавливается вверху

столба, особенно хорошо вписывается

в городской пейзаж.

8

Характеристики изделия

Лампы

Прожектор Areaflood размер 1

100-150 Вт HST/HIT-CE

(ST/MT) трубчатые натриевые

высокого давления и металлогалогенная

лампа. Цоколь: E40

70-150 Вт HIT-DE/HST-DE

(MD/SD) натриевые и металлогалогенные

лампы высокого давления с

двумя цоколями. Цоколь: RX7s

45-140 Вт CPO Cosmopolis.

Цоколь: PGZ12

50-70 Вт HST/HIT-CE (ST/MT)

натриевая лампа высокого давления

и металлогалогенная лампа.

Цоколь: E27

42-57 Вт TC-T (FSM)

малогабаритные люминесцентные.

Цоколь: GX24q-4/5

Прожектор areaflood размер 2

100-600* HST (ST) трубчатые

натриевые высокого давления.


100-400 Вт HIT/HIT-CE (MT)

трубчатые металлогалогенные лампы.


210-315 Вт CDM elite MW.


90-140 Вт CPO cosmopolis.


* Дистанционный ПРА

Материалы/Отделка

Корпус: пригодный для

переработки штампованный

алюминий AS12 (LM6) для высокой

коррозионной стойкости.

Отделка: краска Akzo Nobel, цвета

– темный песчаный серый 900 или

серебристый песчаный серый 150,

наносимая механическим путем.

Уплотнитель: силиконовая прокладка

обеспечивает герметизацию в

соответствии с защитой IP66.

Петли и ручки: 20-процентное

полиамидное стекловолокно.

Закрывающееся стекло: невыпадающие

или стопорные винты (2 шт.

для размера 1, 4 шт. для размера 2).

Коробка ПРА: 30-процентное

полиамидное стекловолокно.

Крышка коробки ПРА: Полипропилен

Рефлекторы:

Размер 1: предварительно анодированный

высококачественный

алюминий с высокой отражающей

способностью.

Размер 2: предварительно анодированный

высококачественный

алюминий с очень высокой

отражающей способностью (95%

общей отражающей способности).

Стекло: закаленное (5 мм толщиной).

Аксессуары: металлический лист,

окрашенный той же краской,

что и корпус.

Фильтры: тонированные окрашенные

цветные фильтры.

Установка/Монтаж

Скоба с возможностью обратной

установки и угол нацеливания

прожектора для горизонтального

положения упрощены благодаря

двум индикаторам в зависимости от

монтажного положения скобы.

Кабельный сальник на 8-12 мм

Откидывающееся переднее

стекло с 2 винтами для размера 1

и 4 винтами для размера 2.

Поставляется со скобой, ПРА и

с лампой или без лампы в

одной упаковке.

Выбор переходника центрирующей

втулки для установки скобы сверху

на опору (Ø60 или 76 мм).

Крепится к опоре с помощью

2 болтов и гаек M10 (в комплекте

с прожектором). Скоба крепится

с помощью двух болтов и шайб

(в комплекте с прожектором).

Выбор декоративного кронштейна

для монтажа скобы для прожектора

размера 1 на опору (Ø60 или

76 мм). Крепится с помощью

4 болтов M8 (нет в комплекте).

Стандарты

Спроектировано и изготовлено

в соответствии со стандартами

EN 60598, EN 12464-2,

EN 12193 и EN 13201

директивам RoHS и WEEE

соответствует процедуре EuP,

требованиям к электромагнитной

совместимости.

Электрическое оборудование

класса I или II.

Токр 35°C внутри помещения

в зависимости от модели

и/или расположения.

Защита IK08/IK10 с проволочной

сеткой.

Защита IP66/ IP65 для

фотоэлемента и версии LDRF.

10

636

477

206

270

458

598

206

308

270

415

Размер 1


477

637

231

310

368

494

Жалюзи – размер 1

Жалюзи – размер 2



Вес:

Проект для примера

Проект для примера освещения

автомобильной парковки с

помощью прожекторов Areaflood

предыдущего поколения, а напротив

с помощью прожекторов Areaflood

новейшего поколения

В обоих случаях используются

лампы HST 250 Вт. Для обеспечения

такого же уровня освещенности по

новой схеме потребуется установить

на 25% меньше прожекторов по

сравнению со старой схемой.

Улучшенные показатели также

включают энергосбережение и

отсутствие света над горизонтальной

поверхностью приведены в сравнительной

таблице напротив.

Особые требования со стороны

покупателей характерны

для больших строительных

магазинов (оптовая продажа

«сделай это сам») – это уровень

освещения > 50 люкс

(поддерживаемый)/62 люкс

(первоначальный) для

нормальной работы камер

скрытого видеонаблюдения,

безопасности посетителей,

а также с учетом напряженного

движения и проведения особых

мероприятий, например уличных

распродаж (в некоторых случаях

в строительных магазинах может

потребоваться освещение даже

более E m

80 люкс).

Нормальная работа для таких зон

определяется как для рабочих мест,

расположенных вне помещений

следующим образом: стандарт

EN 12464-2: 5.9.2

Средняя интенсивность движения,

автомобильные парковки универсальных

магазинов:

E m

>=10 lux, U o

>=0,25

Предыдущее поколение Areaflood

10

18

12

13

16

27

15

10

13

41

20

10

16

12

14

AREAFLOOD 25 HST

Высота решетки = 5 м

22

12 14

11

13

12 16

15

19

6

20

26

3452

20



14

26

17

19

24

38

25

14

18

55

30

13

22

15

18



Радиус окружности – 130 м

(диагональ площади), поделенный на 2.

Это значения вертикальной освещенности

по направлению к наблюдателю, который

находится в центре окружности.

12

19

32

14

23

40

17

26

42

14

32

9

32

56127

37

24

16

59

22

9

17

14

12

= 4 прожектора на опору

17

41

2440

70120

47

31

73

23

19

28


20

24

17

20

0 м

0 м

0 м

5 м 14 5 м

5 м

16 5 м

5 м

5 м

5 м 5 м

5 м

10 м

10 м

10 м

21

46

29

44

68 81

52

36

70

27

23

32


12

Сравнительная таблица Areaflood

Предыдущее поколение

Areaflood 25

Новое поколение

Areaflood

Прожектор Areaflood с

уменьшением мощности

Размеры 113x63 113x63 113x63

Расчетные точки 841 точек 841 точек 841 точек

Тип лампы 250ВТ HST 250ВТ HST 250ВТ HST

Начальные значения световых потоков 27000 27000 18900

Количество прожекторов 32 24 24

Количество опор 8 8 8

Монтажная высота 8 м 8 м 8 м

Угол механического наклона 45°* 5° 5°

Сила света 65° 65° 65°

Значения, люкс Требовалось Получено Получено Получено

Средняя поддерживаемая освещенность 50люкс 52люкс 55люкс 17люкс

Средняя начальная освещенность 62люкс 65люкс 69люкс 21люкс

Равномерность (мин/ср) 0,33 0,25 0,25

Установленная мощность 8,96kW 6,72kW 4,24kW

* Этот угол может быть уменьшен до 40°, при этом коэффициент равномерности составит 0,26, а средняя освещенность – 72 люкса, однако существенного

изменения рассеиваемого света не произойдет.

Новое поколение Areaflood

Двухпозиционное

устройство для уменьшения

мощности помогает

уменьшить рассеивание

света после определенного

времени.

Для удовлетворения требований, которые

касаются автомобилей и пешеходов, требуется

больше света (В конечном счете этот диапазон

позволяет комбининировать оптические системы

‘street’ и ‘flood’ или, например, лучи ‘intensive’

и ‘extensive’ экстенсивные в различных

моделях прожекторов).

0

0

0 0

0

0

0

0

0

0

1 3

0 2 7

AREA2 HST A/S6


0

0

0 0

0

0

1

1

3

3

9 23

1 4 11



0

0

0 0

0

0

0

1

2

3

8 26

2 6 19



Радиус окружности – 130 м

(диагональ площади), поделенный на 2.

Это значения вертикальной освещенности

по направлению к наблюдателю, который

находится в центре окружности.

0 2 6

2 6 15

3 9 28

1 3 11

78

1 7

7

1

0

0

0

0 0

0

0

4 9 8

4 10 26

39

95

11

24

10

47

25

49

16

14


5

5


4


6

3

3

1 1

1 1

1

1

0 м

0 м

0 м

5 м 0 5 м

0 5 м

5 м

5 м

5 м

5 м 5 м

5 м

10 м

10 м

10 м

13


Control 50° для стандартного

освещения окружающей среды

0° 5°

1000

800

кд/1000 лм

600


Street для стандартного

городского освещения


Intensive 20° для стандартных

больших промышленных зон


Extensive 30° для стандартных

теннисных кортов


Control 60° для стандартных

автомобильных парковок

0° 5°

30° 45°

10° 35°

0° 5°

Яркость Яркость Яркость Яркость

400

200

0 90 60 30 0 30 60 90

Угол от максимального значения

Оптическое оснащение Areaflood 1 Control 50°

Лампа: 150 Вт (HST)

горизонтальный

кд/1000 лм

150°

150°

120°

120°

90° 600 400 200 90°

60°

60°

30°

30°

0°

Оптическая система Areaflood 1 street

Лампа: 1x100 Вт (HIT)

1000

кд/1000 лм

800

600

400

200

0 90 60 30 0 30 60 90


Оптическая системаAreaflood 2 Intensive 20°

Лампа: 400 Вт (HIT)


1000

кд/1000 лм

800

600

400

200

0 90 60 30 30 60 90


Оптическая система Areaflood 2 Extensive 30°



1000

800

600

400

0

30

кд/1000 лм

200

0 90 60 30 0

60 90


Оптическое оснащение Areaflood 2 Control 60°




Street для стандартного

дорожного освещения

0° 5°

120°

150°

кд/1000 лм

150°

120°

90° 600 400 200 90°

60°

60°

30°

0°

30°

Оптическая система areaflood 2 street

Лампа: 1x150 Вт (CDMTT 150)

14


Инструкция по размещению заказа – 230V Лампа(ы) заказывается(ются) отдельно.

Стандартный ПРА

Электронный ПРА

Система/управление


Вт LBS Патрон Оптика Цвет BP HR PM BP E3MT LDC LDRF LET PM SLD

42ВТ TC-TEL GX24q-4 A/S

ANT 96254407 96254411 V S

SR 96254141 96254408 V S

45ВТ HIT-CE PGZ12 A/S

ANT 96255557 V

SR 96255559 V

50/70ВТ HST E27

A/S

ANT

S

SR

S

STR

ANT 96255565 V

SR V V

57ВТ TC-TEL GX24q-5 STR

ANT 96255566 V

SR 96255567 V


ANT 96255572 V V

SR 96255574 V V

ANT 96255584 V 96255581 V

A/S

SR 96255586 V 96255582 V

HIT

ANT 96255585 V

STR

SR 96255587 V

E27

ANT 96255249 96255625 V 96255612 96255621 96255616 V

A/S

SR 96255619 96255627 V 96255614 96255623 96255617 V

HST

ANT 96255618 96255626 V

70ВТ

STR

SR 96255620 96255628 V

HID-DE

ANT 96254551

SR 96255580

HIT-DE RX7s A/S

ANT 96255606 96255604

SR 96255607 96255605

HST-DE

ANT V V V V

SR V V V V


ANT 96255646 V

SR 96255648 V

HID

A/S

ANT 96255658 V

SR 96255660 V

STR

ANT 96255659 V

SR 96255661 V

10ВТ

ANT 96255662 V

HIT

A/S

SR 96255664 V

E40

ANT 96255666 96255670

HIT-CE

A/S

SR 96255668 96255672

HST

A/S

ANT 96255710 96255714 96255706 96255698 96255702 V

SR 96255712 96255716 96255708 96255700 96255704 V

STR

ANT 96255711

SR 96255713


ANT 96254412 V

SR 96255743 V

HID

A/S

ANT 96254139 V

SR 96255754 V

STR

ANT 96255753 V

SR 96255755 V

ANT 96255756 V

HIT

A/S

SR 96255758 V

E40

ANT 96255760 96255764

HIT-CE

A/S

SR 96255762 96255766

ANT 96255809 96255813 96255805 96255798 96255801 V

150ВТ

A/S

SR 96255811 96255815 96255807 96255799 96255803 V

HST

ANT 96255810

STR

SR 96255812

HID-DE

ANT 96254416

SR 96255062

HIT-DE RX7s A/S

ANT 96255791 96255790

SR 96255792 96255065

HST-DE

ANT V V V V V V

SR V V V V V V

V - (Variant) модифицированный стандарт, S - (SPECIAL) абсолютно новая модель, A/S - асимметричная оптика, STR - уличная оптика, SR- серебристый,

ANT - антрацит, BP - уменьшение мощности, HR- горячее повторное возгорание дуги, PM - минифотоэлемент, E3MT - аварийное освещение в течение 3 часов,

LDC - контроллер плавной регулировки освещенности, LDRF - радиочастотный контроллер плавной регулировки освещенности, LET - контроллер StepDim,

SLD - датчик присутствия, коды E3MT и HR - это мастер-коды с дополнительными подчиненными кодами.

15


Инструкция по размещению заказа – 240V Поставляется в комплекте с лампой.





Вт LBS Патрон Оптика Цвет BP HR PM BP E3MT LDC LDRF LET PM SLD

42ВТ TC-TEL GX24q-4 A/S

ANT 96255553 96255551 96255555 S

SR 96255554 96255552 96255556 S


ANT 96255561 96255562

SR 96255564 96255563

50/70ВТ HST-MF E27 STR

ANT V V

SR V V

57ВТ TC-TEL GX24q-5 STR

ANT 96255568 96255570

SR 96255569 96255571


ANT 96255576 V 96255578

SR 96255577 V 96255579

ANT 96255596 96255598 96255588 96255590

A/S

SR 96255602 96255600 96255594 96255592

HIT-CE

ANT 96255597 96255599

STR

SR 96255603 96255601

E27

ANT 96255250 V 96255640 96255629 V 96255637 96255631

A/S

SR 96255644 V 96255642 96255635 V 96255638 96255633

70ВТ HST-MF

ANT 96255639 V 96255641

STR

SR 96255645 V 96255643

ANT 96255610 V 96255608

HIT-DE-CE

SR 96255611 V 96255609

RX7s A/S

ANT V V V V V

HST-DE-MF

SR V V V V V


ANT 96255650 96255652

SR 96255656 96255654

10ВТ

ANT 96255690 96255692 96255682 96255674 96255678 96255684

A/S

SR 96255696 96255694 96255688 96255676 96255680 96255686

HIT-CE

ANT 96255691 96255693

STR

SR 96255697 96255695

E40

ANT 96255734 V 96255736 96255718 V 96255726 96255730 96255720

A/S

SR 96255740 V 96255738 96255724 V 96255728 96255732 96255722

HST-MF

ANT 96255735 V 96255737

STR

SR 96255741 V 96255739


ANT 96255745 96255747

SR 96255751 96255749

ANT 96254413 96255785 96255776 96255768 96255772 96255778

A/S

SR 96255789 96255787 96255782 96255770 96255774 96255780

HIT-CE

ANT 96255784 96255786

STR

SR 96254414 96255788

E40

ANT 96255251 V 96255834 96255817 V 96255825 96255829 96255819

A/S

SR 96255838 V 96255836 96255823 V 96255827 96255831 96255821

150ВТ HST-MF

ANT 96255833 V 96255835

STR

SR 96255839 V 96255837

ANT 96254140 96255795 96255793

HIT-DE-CE

SR 96255797 96255796 96255794

RX7s A/S

ANT V V V V V V V

HST-DE-MF

SR V V V V V V V





16







Вт LBS Патрон Оптика Цвет BP LSC PM BP LDC LDRF PM

A/S2

ANT S S

SR S S

90ВТ HIT-CE PGZ12

A/S3

ANT S S

SR S S

A/S6

ANT S S

SR S S

STR

ANT V V

SR V V

A/S2

ANT V V

SR V V

HID

A/S3

ANT V V

SR V V

A/S6

ANT V V

SR V V

STR

ANT V V

SR V V

A/S2

ANT V V

SR V V

HIT

A/S3

ANT V V

SR V V

A/S6

ANT V V

SR V V

10ВТ

E40

STR

ANT V V

SR V V

A/S2

ANT V V

SR V V

HIT-CE

A/S3

ANT V V

SR V V

A/S6

ANT V V

SR V V

STR

ANT V V

SR V V

A/S2



HST

A/S3



A/S6



STR



A/S2

ANT V V

SR V V

140ВТ HIT-CE PGZ12

A/S3

ANT S S

SR S S

A/S6

ANT S S

SR S S

STR

ANT 96255840 V

SR 96255841 V

A/S2

ANT 96255843 V

SR 96255847 V

HID

A/S3

ANT 96255842 V

SR 96255845 V

A/S6

ANT 96255252 V

SR 96255846 V

STR

ANT 96255529 V

SR 96255848 V

A/S2

ANT 96255851 V

SR V V

HIT

A/S3

ANT 96255849 V

SR V V

A/S6

ANT 96255850 V

SR V V

150ВТ

E40

STR

ANT 96255852 V

SR V V

A/S2

ANT V V

SR V V

HIT-CE

A/S3

ANT V V

SR V V

A/S6

ANT V V

SR V V

STR

ANT V V

SR V V

A/S2

ANT V V 96255855 V V V V


HST

A/S3

ANT V V 96255853 V V V V


A/S6

ANT V V 96255854 V V V V


STR

ANT V V 96255856 V V V V


210ВТ HIT-CE PGZ18*

A/S2

ANT 96255881 V

SR 96255884 V

A/S3

ANT 96255880 V

SR 96255882 V

17







Вт LBS Патрон Оптика Цвет BP HR LSC PM BP PM

210ВТ HIT-CE PGZ18* A/S6

ANT 96254138 V

SR 96255883 V

A/S2

ANT 96254421 V

SR 96255892 V

HID

A/S3

ANT 96255253 V

SR 96255255 V

A/S6

ANT 96255254 V

SR 96255256 V

A/S2

ANT 96255895 V

SR 96255898 V

HIDE E40 A/S3

ANT 96255893 V

SR 96255896 V

A/S6

ANT 96255894 V

SR 96255897 V

A/S2

ANT V V V

SR V V V

250ВТ HST

A/S3

ANT 96255923 96255916 96255919

SR 96255925 96255917 96255921

A/S6

ANT 96255924 96254423 96255920

SR 96255926 96255918 96255922

A/S2

ANT V V V

SR V V V

HIT-DE

A/S3

ANT V V V

SR V V V

FC2

A/S6

ANT 96255258 V V

SR V V V

A/S2

ANT S V S S S V

SR S V S S S V

HST-DE

A/S3



A/S6



A/S2

ANT 96255943 V

SR 96255946 V

315ВТ HIT-CE PGZ18* A/S3

ANT 96255942 V

SR 96255944 V

A/S6

ANT 96254424 V

SR 96255945 V

A/S2

ANT 96255955 V

SR 96255956 V

HID

A/S3

ANT 96255260 V

SR 96255261 V

A/S6

ANT 96254425 V

SR 96255083 V

A/S2

ANT 96255958 V

SR 96255961 V

HIDE E40 A/S3

ANT 96255957 V

SR 96255959 V

A/S6

ANT 96255262 V

SR 96255960 V

A/S2

ANT V V V

SR V V V

HST

A/S3

ANT 96255985 96255977 96255981

SR 96255987 96255979 96255983

400ВТ

A/S6

ANT 96255986 96255978 96255982

SR 96255988 96255980 96255984

A/S2

ANT

V

SR

V

HID-DE

A/S3

ANT

V

SR

V

A/S6

ANT

V

SR

V

A/S2

ANT V V

SR V V

HIT-DE FC2 A/S3

ANT 96255970 V

SR V V

A/S6

ANT 96255263 V

SR V V

A/S2

ANT S V S S V

SR S V S S V

HST-DE

A/S3

ANT S V S S V

SR S V S S V

A/S6

ANT S V S S V

SR S V S S V

A/S2

ANT

V

SR

V

600ВТ HST E40 A/S3

ANT 96255993

SR 96255995

A/S6

ANT 96255994

SR 96255996





Коды HR - это мастер-коды с дополнительными подчиненными кодами Коды для стандартных светильников 600 Вт и электронных светильников

400 Вт = необходимо заказывать отдельный ПРА.

*Модели PGZ18 - наличие зависит от наличия ламп и ПРА у производителя.

18


Инструкция по размещению заказа – 240V Поставляется в комплекте с лампой.





Вт LBS Патрон Оптика Цвет BP HR LSC PM BP PM

A/S3

ANT S S

SR S S

90ВТ HIT-CE PGZ12 A/S6

ANT S S

SR S S

STR

ANT V V

SR V V

A/S3

ANT V V V V

SR V V V V

HIT-CE

A/S6

ANT V V V V

SR V V V V

10ВТ

E40

STR

ANT V V V V

SR V V V V

A/S3



HST-MF

A/S6



STR



A/S3

ANT S S

SR S S

140ВТ HIT-CE PGZ12 A/S6

ANT S S

SR S S

STR

ANT V V

SR V V

A/S3

ANT 96255857 96255858 V V

SR 96255862 96255860 V V

HIT-CE

A/S6

ANT 96254137 96255859 V V

SR 96255863 96255861 V V

150ВТ

E40

STR

ANT V V V V

SR V V V V

A/S3

ANT 96255872 V V 96255874 96255864 V 96255866

SR 96255878 V V 96255876 96255870 V 96255868

HST-MF

A/S6

ANT 96255873 V V 96255875 96255865 V 96255867

SR 96255879 V V 96255877 96255871 V 96255869

STR




A/S3

ANT 96254420 96255886

SR 96255890 96255888

A/S6

ANT 96255885 96255887

SR 96255891 96255889

250ВТ

ANT 96255907 96255072 96255899 96255901

A/S3

SR 96255912 96255910 96255905 96255903

HIT-CE

ANT 96255908 96255909 96255900 96255902

A/S6

SR 96255257 96255911 96255906 96255904

E40

ANT 96255935 V V 96255937 96255927 V 96255929

A/S3

SR 96255941 V V 96255939 96255933 V 96255931

HST-MF

ANT 96255936 V V 96255938 96255928 V 96255930

A/S6

SR 96255259 V V 96255940 96255934 V 96255932

ANT V V V

A/S3

SR V V V

HIT-DE

ANT 96255913 96255066 V

A/S6

SR 96255915 96255914 V

FC2


A/S3


HST-DE


A/S6



A/S3

ANT 96255947 96255949

SR 96255953 96255951

A/S6

ANT 96255948 96255950

SR 96255954 96255952

400ВТ

ANT 96255962 96255964 V V

A/S3

SR 96255968 96255966 V V

HIT-CE

ANT 96255963 96255965 V V

A/S6

SR 96255969 96255967 V V

E40

ANT 96255264 V V 96255989 V V V

A/S3

SR 96255265 V V 96255991 V V V

HST-MF

ANT 96255075 V V 96255990 V V V

A/S6

SR 96255266 V V 96255992 V V V

ANT 96255971 V V

A/S3

SR 96255975 V V

HIT-DE

ANT 96255972 96255973 V

A/S6

SR 96255976 96255974 V

FC2

ANT S V S S V V

A/S3

SR S V S S V V

HST-DE

ANT S V S S V V

A/S6

SR S V S S V V

600ВТ HST-MF E40

A/S3

ANT 96255997

SR 96255999

A/S6

ANT 96255998

SR 96256000





Коды HR - это мастер-коды с дополнительными подчиненными кодами Коды для стандартных светильников 600 Вт и электронных светильников

400 Вт = необходимо заказывать отдельный ПРА.

*Модели PGZ18 - наличие зависит от наличия ламп и ПРА у производителя.

Принадлежности для

размера 1

Описание Вес (Kg) Код SAP

Шторки

AREA1 AGS ANT 1,9 96255327

AREA1 AGS SR 1,9 96255328

Цветовые фильтры

AREA1 FILTER BLU ANT 1,4 96255329

AREA1 FILTER BLU SR 1,4 96255330

AREA1 FILTER GRN ANT 1,4 96255331

AREA1 FILTER GRN SR 1,4 96255332

AREA1 FILTER RD ANT 1,4 96255333

AREA1 FILTER RD SR 1,4 96255334

AREA1 FILTER YEL ANT 1,4 96255335

AREA1 FILTER YEL SR 1,4 96255336

Жалюзи

AREA1 LV ANT 1,4 96255337

AREA1 LV SR 1,4 96255338

Декоративная скоба

AREA1 MFX DECO ANT 5,0 96256105

AREA1 MFX DECO SR 5,0 96256106

Проволочные сетки

AREA1 WG ANT 1,9 96255339

AREA1 WG SR 1,9 96255340

Принадлежности для установки сверху

AREA MTP 60MM ANT 1,7 96256062

AREA MTP 60MM SR 1,7 96256063

AREA MTP 76MM ANT 1,6 96256060

AREA MTP 76MM SR 1,6 96256061

Принадлежности для

размера 2


Шторки

AREA2 AGS ANT 2,9 96255341

AREA2 AGS SR 2,9 96255342

Цветовые фильтры

AREA2 FILTER BLU ANT 2,3 96255343

AREA2 FILTER BLU SR 2,3 96255344

AREA2 FILTER GRN ANT 2,3 96255345

AREA2 FILTER GRN SR 2,3 96255346

AREA2 FILTER RD ANT 2,3 96255347

AREA2 FILTER RD SR 2,3 96255348

AREA2 FILTER YEL ANT 2,3 96255349

AREA2 FILTER YEL SR 2,3 96255350

Жалюзи

AREA2 LV ANT 2,4 96255351

AREA2 LV SR 2,4 96255352

Проволочные сетки

AREA2 WG ANT 2,9 96255353

AREA2 WG SR 2,9 96255354

Принадлежности для установки сверху

AREA MTP 60MM ANT 1,7 96256062

AREA MTP 60MM SR 1,7 96256063

AREA MTP 76MM ANT 1,6 96256060

AREA MTP 76MM SR 1,6 96256061

ПРА


ПРА для размера 1

GT 150W 230V HID

CL1 NI

2,5 96256124


CL1 NI

2,5 96256125


CL1 NI

1,6 96256122


CL1 NI

1,6 96256123

Пра для размера 2


CL1 NI

3,1 96256126


CL1 NI

3,1 96256127


CL1 NI

4,8 96256128


CL1 NI

4,8 96256129

GT 400W HIDE CL1 1,8 96252475

GT 400W/BP HST

DGE CL1

12,7 96252476

GT 600W 230V HST NI 7,9 96216251

GT 600W 240V HST NI 7,9 96216252

KIT TC-TEL R E3MT

NICD 6D

1,8 96256130

19

Lighting people and places

Thorn Lighting

Представительство в Москве

127030, Россия, г.Москва

Новослободская ул., 21

БЦ «Новослободская 21»

Офис 406

Тел: + 7 (495) 981 35 41

Факс: + 7 (495) 981 35 42

E-mail: Office.Moscow@thornlighting.com

Представительство в Санкт-Петербурге

191104 Россия г. Санкт-Петербург

Артиллерийская ул., 1

БЦ «Европа Хаус»

Офис 415

Тел: +7 (812) 718 81 12

+7 (812) 718 81 14

Факс: +7 (812) 718 81 19

E-mail: Office.Petersburg@thornlighting.com

www.thornlighting.ru

Компания Thorn Lighting постоянно разрабатывает и совершенствует свою продукцию. Все описания, иллюстрации, чертежи и спецификации в этой публикации представляют только

общие детали и не будут составлять часть какого-либо контракта. Сохраняется право изменять спецификации без предварительного уведомления или официального объявления.

Все товары, предлагаемые компанией, поставляются согласно Общим условиям продаж компании, экземпляр которых предоставляется по требованию. Все измерения даны в миллиметрах,

а вес – в килограммах, если только не оговорено иное.

Номер публикации: 433 (RU) Дата публикации: 06/09

SAP code: 96503527

Areaflood - Thorn

Create successful ePaper yourself

Delete template?

Save as template?
