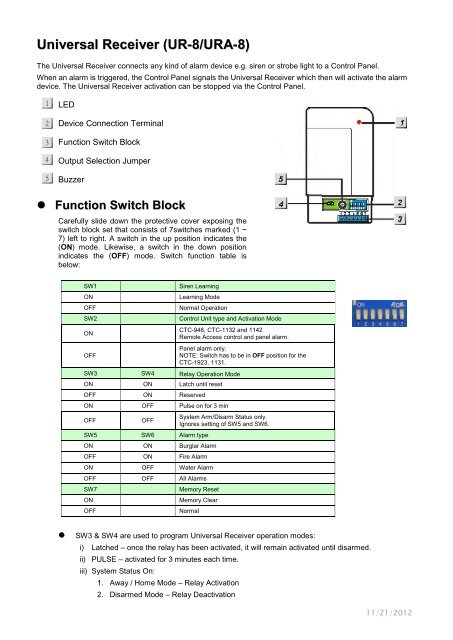

Universal Receiver (UR-8/URA-8)
The Universal Receiver connects any kind of alarm device e.g. siren or strobe light to a Control Panel.
When an alarm is triggered, the Control Panel signals the Universal Receiver which then will activate the alarm
device. The Universal Receiver activation can be stopped via the Control Panel.
1
2
3
4
5
LED
Device Connection Terminal
Function Switch Block
Output Selection Jumper
Buzzer
• Function Switch Block
Carefully slide down the protective cover exposing the
switch block set that consists of 7switches marked (1 ~
7) left to right. A switch in the up position indicates the
(ON) mode. Likewise, a switch in the down position
indicates the (OFF) mode. Switch function table is
below:
SW1
ON
OFF
SW2
ON
OFF
Siren Learning
Learning Mode
Normal Operation
Control Unit type and Activation Mode
CTC-948, CTC-1132 and 1142
Remote Access control and panel alarm.
SW3 SW4 Relay Operation Mode
ON ON Latch until reset
OFF ON Reserved
ON OFF Pulse on for 3 min
OFF
OFF
SW5 SW6 Alarm type
ON ON Burglar Alarm
OFF ON Fire Alarm
ON OFF Water Alarm
OFF OFF All Alarms
SW7
ON
OFF
Panel alarm only.
NOTE: Switch has to be in OFF position for the
CTC-1923, 1131.
System Arm/Disarm Status only.
Ignores setting of SW5 and SW6.
Memory Reset
Memory Clear
Normal
• SW3 & SW4 are used to program Universal Receiver operation modes:
i) Latched – once the relay has been activated, it will remain activated until disarmed.
ii) PULSE – activated for 3 minutes each time.
iii) System Status On:
1. Away / Home Mode – Relay Activation
2. Disarmed Mode – Relay Deactivation
11/21/2012

• Output Selection jumper(JP2)
Dry contact relay or DC 9V output selection
Jumper on, with link inserted between two pins – DC 9V output is selected. (Factory Default)
Jumper off, with link removed or parked on one pin – Dry Contact relay output is selected.
• POWER SUPPLY:
• The Universal Receiver can be powered by 9-12VDC Power Adaptor or connecting an external DC
9V directly to Pin 1 & Pin 2 of the Device connection terminal.
• A factory 9-12VDC 300 mA adaptor is provided. However, a device requiring a larger current
should be used with an appropriate power adaptor accordingly.
• DEVICE CONNECTION TERMINAL:
Side View
• Pin 1 & 2 provide constant DC 9V Output or can be used as DC 9V Input
Pin 1 is (+) polarity
Pin 2 is (–) polarity (Ground)
If an adaptor is used, Pin 1 & 2 Provide DC 9V output. If the adaptor is not used, an external DC
9V can be connected directly to Pin 1 & Pin 2 to power the Universal Receiver.
• Pin 3, 4 & 5 provide a Dry Contact Relay output or DC 9V output – selected by the (Output
Selection Jumper)
• Relay Output (the “output selection jumper” is open)
• Pin 3: Normally Close (NC)
• Pin 4: Common (C)
• Pin 5: Normally Open (NO)
• DC 9V output (the “output selection jumper” is on)
Pin 4: Common, a fixed 9V
• Relay Activated:
• DC 9V will switch to Pin 5; Pin 2 & 5 provides DC 9V output to drive the alarm device
connected to it.
• Relay Deactivated:
• DC 9V will switch to Pin 3; Pin 2 & 3 provides DC 9V output to drive the alarm device
connected to it.
• Output Capacity:
• For relay output, the contact capacity is 1A 30VDC / 1A 120VAC.
11/21/2012

• For 9-12VDC output, the maximum current has the same rating as the Power Adapter
(=300mA).
• LEARN-IN THE UNIVERSAL RECEIVER:
Step 1:
Step 2:
Supply power by adaptor or external DC 9V
- When power is ON, the LED will flash 3 times and 3 beeps will sound, and then the LED off
before Universal Receiver is learned-in.
Enter Learn Mode using a sharp object to slide SW1 up to (ON) position.
- LED flashes rapidly once per second.
A: If the Universal Receiver is used to work with CTC-911/CTC-922/CTC-1131/CTC-1140:
Step 3A: Program the Control Panel by selecting (Device +/-) menu, then (Program Siren) menu.
Step 4A: Make sure the SW2 of the Universal Receiver is in Down (OFF) position.
Step 5A: Select (Learn Siren) in the Control Panel and press (OK)
B: If the Universal Receiver is used to work with CTC-909/CTC-918/CTC-1132/CTC-1142,
Step 3B: Program the Control Panel by selecting (Device +/-) menu, then (Program Siren) menu.
Step 4B: Slide SW2 of the Universal Receiver to Up (ON) position.
Step 5B: Select (Receiver 1) or (Receiver 2) in the Control Panel and press (OK).
Step 6:
Step 7:
:
The Control Panel will sound a long beep and the LED lights steadily for 3 seconds indicating
Learning is now complete.
Slide SW1 back down to (OFF) position to exit learn mode and enter Normal Mode.
- LED will flash every one second representing normal operation.
After learning process completion, SW2 adjustment will not be available.
Any mode change requires SW2 reset.
Please refer to the following tables to set the SW3 & SW4
CTC-911/ 922/
1131/ 1140
Panel Status Alarm Status
SW3 SW4 Learn Arm Home Disarm Alarm Disarm
ON ON Learn Siren None None None Activate Deactivate
ON OFF Learn Siren None None None Activate Deactivate
OFF ON Learn Siren None None None None None
OFF OFF Learn Siren Activate Activate Deactivate None None
CTC-909/ 918/
1132/ 1142
Panel Status
Alarm Status
SW3 SW4 Learn Arm Home Disarm Alarm Disarm
ON ON Rcv1\Rcv2 None None None Activate Deactivate
ON OFF Rcv1\Rcv2 None None None Activate Deactivate
OFF ON Rcv1\Rcv2 None None None None None
OFF OFF Rcv1\Rcv2 Activate Activate Deactivate None None
11/21/2012

CTC-909/ 918/
1132/ 1142
Remote Control SMS
Remote Control DTMF
Panel UR1\UR2 Panel UR1\UR2
SW3 SW4 Learn Arm Disarm
Deactivate
Activate
Arm Disarm Activate Deactivate
ON ON Rcv1\Rcv2 None None Activate Deactivate None None Activate Deactivate
ON OFF Rcv1\Rcv2 None None Activate Deactivate None None Activate Deactivate
OFF ON Rcv1\Rcv2 None None Activate Deactivate None None Activate Deactivate
OFF OFF Rcv1\Rcv2 Activate Deactivate None None Activate Deactivate None None
• INSTALLATION:
Step 1: Locate a suitable spot for Universal Receiver mounting.
Step 2: Use the mounting bracket as a template to mark off the hole positions.
Step 3: Drill 2 holes and insert wall plugs into holes.
Step 4: Use screws to tightly secure mounting bracket.
Step 5: Hang the Universal Receiver on the bracket.
Step 6: Connect the alarm device to the Universal Receiver then install the alarm device location.
Step 7:
Step 8:
Slide SW3 and SW4 into the preferred Relay Operation Mode setting.
Slide SW5 and SW6 into the preferred Alarm type setting.
Step 7: Plug the power adaptor into wall outlet and cord into DC jack,
Step 8:
- When power is ON, the LED will flash 3 times and 3 beeps will sound.
- The LED will flash slowly indicating the power adaptor is properly connected and the Universal
Receiver is learned-in already. The LED off indicates Universal Receiver is not learned-in.
The Universal Receiver is now ready for operation.
• NORMAL OPERATION:
• The LED flashes every one second indicating normal operation.
• When the Control Panel receives an Alarm Code the Relay is active for 3 minutes (if programmed)
or until (Disarm) code is received.
- LED stops flashing and lights steadily for as long as the relay is active.
• Universal Receiver automatically deactivates the relay output when (Disarm) code is received from
Control Panel and the Universal Receiver returns to Normal Operation Mode with flashing LED.
• RESET THE UNIVERSAL RECEIVER:
Resetting Universal Receiver should be done whenever Operation Mode needs changing or the
Universal Receiver malfunctions.
Step 1: Slide SW7 up to (ON) position.
Step 2: Remove power by unplugging the AC adaptor.
Step 3: Replace the AC adaptor and supply power back to the Universal Receiver.
Step 4: Slide SW7 back down to (OFF) position. LED will flash 3 times and 3 beeps will sound and the
Universal Receiver returns to Normal Operation Mode with LED off indicating a successful reset.
:
After reset, the Universal Receiver requires to be again learned-in before normal
operation.
11/21/2012

UR(A)-8
Universaladapter
Universaladaptern går att ansluta till i princip vilken typ av elektrisk enhet som helst, så länge den har en
trådbunden NC- eller NO-utgång.
När ett larm triggas så aktiverar universaladaptern den/de enheter som är kopplade till den. Den kan dessutom
styras via kontrollpanelen och via SMS.
1. LED-indikator
2. Funktionsblock
3. Anslutningar
4. Brytare för utgångarnas spänning
5. Buzzer
Funktionsblock
Nederst på enheten så finns det en liten lucka som går att dra
nedåt. Gör detta så finner du bland annat funktionsblocket
som består av 7 st. brytare, dessa avgör hur enheten ska
fungera. En brytare som är skjuten uppåt indikerar att den är
på och en brytare skjuten nedåt indikerar således att den är av.
Se sedan tabellen nedan:
SW1
PÅ
AV
SW2
PÅ
AV
Inlärning
Inlärningsläge
Normalt läge
Paneltyp (Denna brytare ska stå i läge ”PÅ”)
Larmstatus och styrbart läge. (Reg. som Mottagare 1/2)
CTC-948, CTC-1132 and 1142.
Larmstatus enbart. (Registreras som Siren)
Måste vara AV för: CTC-1923, 1131.
SW3 SW4 Funktion
PÅ PÅ Aktiverat tillsvidare
AV PÅ Reserverad
PÅ AV Slår till i 3 minuter
AV
AV
Indikerar om systemet är På- eller Avlarmat.
Ignorerar inställning för SW5 och SW6.
SW5 SW6 Larmtyp
PÅ PÅ Inbrottslarm
AV PÅ Brandlarm
PÅ AV Vattenlarm
AV AV Alla larm
SW7
Fabriksåterställning
PÅ
Återställ
AV
Normalt läge

Utgångarnas spänning (JP2)
Jumper PÅ ger 9-12VDC spänning (fabriksinställning)
Jumper AV ger potentialfri spänning på utgångarna.
Elförsörjning
• Universaladaptern kan antingen drivas med strömadaptern som följer med, eller genom att få
9-12VDC på ingång 1 och 2 i anslutningsterminalen.
• Medföljande adapter är på 9-12VDC 300 mA. Om enheter som har större försörjningskrav än så
bör du byta ut den mot en passande för dina syften.
Anslutningsterminalen
Vy underifrån
• Pin 1 & 2 kan förses med konstant DC 9V men kan också användas för att ge samma spänning ut
(men då måste strömadaptern användas).
Pin 1 har polaritet (+)
Pin 2 har polaritet (– / Jord)
• Pin 3, 4 och 5 ger en potentialfri spänning alternativt DC 9V, beroende på JP2:s position.
• Utgångar: (JP2 har inställningen AV)
• Pin 3: Normally Close (NC)
• Pin 4: Common (C)
• Pin 5: Normally Open (NO)
• Utgångar: (JP2 har inställningen PÅ)
Pin 4: Common, 9V
• Relä aktiverat:
• DC 9V byter till Pin 5; Pin 2 & 5 ger DC 9V för att driva anslutna larmenheter.
• Relä inaktiverat:

• DC 9V byter till Pin 3; Pin 2 & 3 ger DC 9V för att driva anslutna larmenheter.
• Kapacitet:
• Utgångsreläets kapacitet är 1A 30V DC / 1A 120VAC.
• För DC 9V, är den maximala strömmen samma som för strömadaptern (=300mA).
Lägg till universaladaptern i ditt system:
1. Förse enheten med ström, antingen med strömadaptern eller extern DC 9V.
- När enheten fått ström kommer LED-indikatorn att blinka tre gånger och pipa tre gånger.
2. Gå in i inlärningsläge på universaladaptern genom att sätta SW1 till PÅ (dvs. det övre läget), eventuellt
med hjälp av ett vasst föremål. LED-indikatorn kommer då att blinka en gång per sekund.
3. Gå in i menyn ”Enheter +/-” på din kontrollpanel. Välj sedan alternativet ”Prog. Siren”.
4. Sätt SW2 i position PÅ (dvs. uppåt).
5. Markera alternativet ”Mottagare 1” eller ”Mottagare 2” och tryck ”OK”.
6. Kontrollpanelen ger nu ifrån sig en lång signal och LED-indikatorn lyser upp i c:a 3 sekunder.
7. Sätt tillbaka SW1 till läge AV (dvs. nedåt) för att sätta universaladaptern i normalt läge igen. När du
gjort detta kommer LED-indikatorn att blinka en gång i sekunden, vilket indikerar normalt läge.
Observera att du När du lagt till enheten i ditt larmsystem så bör du inte ändra
inställningarna på funktionsblockets brytare, ställ därför dessa som du vill ha dem innan
du lägger till den!
Brytarnas funktioner
Brytare: Panelstatus Larmstatus
SW3 SW4 Mottagare Aktivera Skalskydd Inaktivera
Larm
utlöst
Larm
Inaktiverat
PÅ PÅ 1&2 Ingen Ingen Ingen Aktivera Inaktivera
PÅ AV 1&2 Ingen Ingen Ingen Aktivera Inaktivera
AV PÅ 1&2 Ingen Ingen Ingen Ingen Ingen
AV AV 1&2 Aktivera Aktivera Inaktivera Ingen Ingen

Kontrollkommandon:
Brytare
Panelstatus
SW3 SW4 Mottagare Aktiv Inaktiv
Fjärrstyrning via SMS
Universaladapterns
reaktion
Aktivera Inaktivera
d d
Fjärrstyrning via uppringning
Panel
Universaladapterns
reaktion
Aktiv Inaktiv Aktiverad Inaktiverad
PÅ PÅ 1&2 Ingen Ingen Aktivera Inaktivera Ingen Ingen Aktivera Inaktivera
PÅ AV 1&2 Ingen Ingen Aktivera Inaktivera Ingen Ingen Aktivera Inaktivera
AV PÅ 1&2 Ingen Ingen Aktivera Inaktivera Ingen Ingen Aktivera Inaktivera
AV AV 1&2
Aktiver
a
Inaktiver
a
Ingen Ingen Aktivera Inaktivera Ingen Ingen
Placering:
1. Lokalisera en passande plats för din universaladapter.
2. Använd monteringsanordningen som en mall för att markera vart du ska borra hål i underlaget.
3. Borra upp de två hålen, använd pluggarna om underlaget så kräver och skruva sedan upp
monteringsanordningen.
4. Häng på universaladaptern på monteringsanordningen.
5. Anslut dina trådbundna enheter till adaptern.
6. Sätt SW3-6 i de positioner du önskar att de ska operera (se ovan för närmare beskrivning).
7. Sätt i strömadaptern i väggen och i universaladaptern. Om strömmen är på kommer LED-indikatorn att
blinka tre gånger och ge ifrån sig tre ljudsignaler. Om den sedan fortsätter att blinka ungefär en gång
per sekund så innebär det att din universaladapter är redo och i funktion. Om LED-indikatorn är släckt
innebär det att din universaladapter ej är inprogrammerad i ditt larmsystem.
Normalt läge:
• LED-indikatorn blinkar en gång per sekund vilket indikerar normal status
• När kontrollpanelen skickar ut en larmsignal aktiveras reläna, antingen i tre minuter eller tills
larmsystemet inaktiverats.
- LED-indikatorn slutar blinka och lyser istället med fast sken när reläna är aktiverade.
• Universaladaptern inaktiverar automatiskt utgångarna när larmpanelen sätts i läge ”inaktivt”.
LED-indikatorn återgår då till att blinka som vanligt i normalt läge.
Återställning:
1. En återställning av din universaladapter bör göras innan du ändrar på brytarna på funktionsblocket
och/eller om din universaladapter inte fungerar korrekt.
2. Dra upp SW7 till position ”PÅ”.
3. Dra ur strömadaptern (alternativt stäng av kraftkällan om du inte använder dig av strömadaptern).
4. Sätt tillbaks strömadaptern, eller slå på kraftkällan igen.

5. Dra tillbaka SW7 till position ”AV”. LED-indikatorn kommer att blinka tre gånger och ge ifrån sig tre
ljudsignaler. Universaladaptern kommer sedan återgå till normalt läge med LED-indikatorn släkt för att
indikera att återställningen gått igenom.
Efter en återställning måste universaladaptern programmeras in i ditt larmsystem igen
för att den ska fungera.
