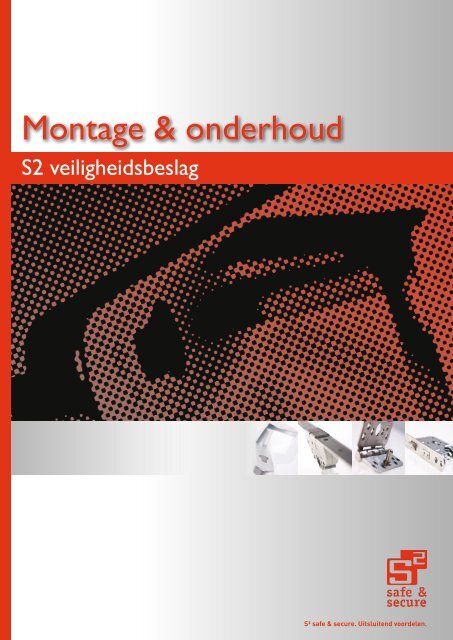

Montage & onderhoud

Montage & onderhoud
S2 veiligheidsbeslag
S² safe & secure. Uitsluitend voordelen.

Montagevoorschrift
montagehandleiding
De optimale inbraakwerendheid wordt niet uitsluitend verkregen door het toepassen van veiligheidsbeslag. Het type
slot, de juiste cilinder en de juiste montage is hierop ook van toepassing. Om aan voldoende inbraakwerendheid te
voldoen en een goede werking te garanderen dient de onderstaande montagehandleiding te worden gevolgd:
1
2 3 4 5 6 7 8
Stap 1
Zorg dat de afmeting van de montageset is afgestemd op de dikte van de
deur. De bijgeleverde montageset is geschikt voor een deurdikte van
36-44mm. Bij afwijkende deurdiktes dient een schroef te worden gekozen
die 15mm langer is dan de deurdikte.
Let op!
De profielcilinder mag aan de buitenzijde maximaal 3,0mm uitsteken.
De boordiameter aan de buitenzijde voor de bevestigingsschroeven bedraagt
max. Ø14mm.
1. knop 5. krukstiftborging
2. buitenschild 6. krukstift
3. ring 7. binnenschild
4. inbusbout 8. bevestigingsschroef
1 2 3 2 4 5
Stap 2
Teken de boorgaten af door het binnenschild met krukstift op het slot met
profielcilinder te plaatsen. Doe dit aan zowel de binnen- als de buitenzijde.
En boor de gaten.
Let op!
Boor de schroefgaten pas als het slot uit de deur is verwijderd.
Stap 3
Plaats het slot, de profielcilinder en het beslag op de deur.
Let op!
Verwijder de boorspanen voordat het slot, de profielcilinder en het beslag
worden teruggeplaatst.
1. buitenschild 4. binnenschild
2. krukstiftborging 5. bevestigingsschroef
3. krukstift
Stap 4
Schroef het geheel losvast aan en
controleer de werking van slot, profielcilinder en beslag. Draai vervolgens
alle schroeven met de hand vast.
Aandachtspunt!
Om te voldoen aan de inbraakwerendheid, duurzaamheid en garantie dient het beslag uitsluitend met de meegeleverde
montageset te worden afgemonteerd bestemd voor de specifieke deurdikte. Naast de schroefkwaliteit en lengte is ook
de minimale lengte van de krukstift een vereiste. Gebruik daarom uitsluitend de originele montagesets voor het
betreffende type beslag en deurdikte. Deze montagesets vindt u terug in onze bestelfolder.
2

draairichtingen
naar binnen draaiend:
DIN links = DIN rechts =
naar buiten draaiend:
DIN links = DIN rechts =
deurdikte
deurdikte schroeflengte (mm) krukstiftlengte (mm)
(min-max (mm) ) (M6, min. 10.9) kruk/kruk duwer/kruk
38mm (36-44) 55 8x8x105 8x8x70
55mm (51-59) 70 8x8x120 8x8x85
64mm (61-69) 80 8x8x130 8x8x95
70mm (66-74) 85 8x8x135 8x8x100
95mm (91-99) 110 8x8x160 8x8x125
ONDERHOUD
Het S² veiligheidsbeslag is onderhoudsarm. Slechts één keer per jaar controleert u of de schroeven nog goed vast zitten.
Het overschilderen en/of spuiten van het veiligheidsbeslag is niet toegestaan. Dit heeft een negatieve invloed op de
levensduur. Het S2 veiligheidsbeslag is voorzien van massief aluminium, een hoogwaardige en duurzame finishlaag.
Deze finishlaag garandeert een jarenlang gebruik.
garantie
Dit product heeft een standaard productgarantietermijn van twee jaar. Bij het onjuist toepassen en/of het niet opvolgen
van de montage- en onderhoudsvoorschriften vervalt de garantie.
Leveringen en garantiebepaling geschieden volgens onze algemene verkoopvoorwaarden.
Deze voorwaarden en de garantiebepaling zijn na te lezen op onze website: www.s2info.nl
3

Uitsluitend voordelen
info@s2info.nl | www.s2info.nl
Plaats hier uw dealerstempel
Versie maart 2013
