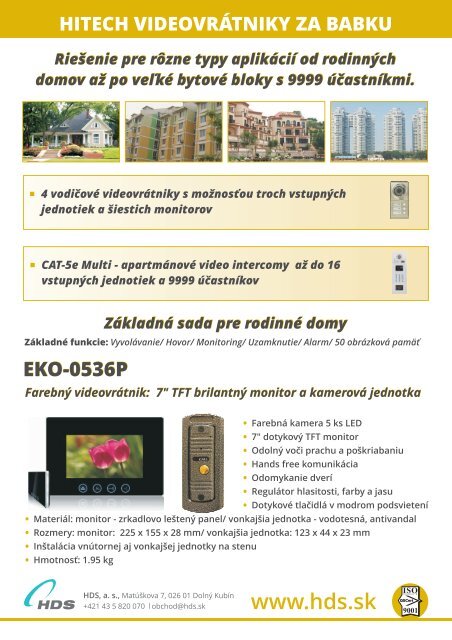

HITECH VIDEOVRÁTNIKY ZA BABKU
Riešenie pre rôzne typy aplikácií od rodinných
domov až po veľké bytové bloky s 9999 účastníkmi.
4 vodičové videovrátniky s možnosťou troch vstupných
jednotiek a šiestich monitorov
CAT-5e Multi - apartmánové video intercomy až do 16
vstupných jednotiek a 9999 účastníkov
EKO-0536P
Základná sada pre rodinné domy
Základné funkcie: Vyvolávanie/ Hovor/ Monitoring/ Uzamknutie/ Alarm/ 50 obrázková pamäť
Farebný videovrátnik: 7" TFT brilantný monitor a kamerová jednotka
• Farebná kamera 5 ks LED
• 7" dotykový TFT monitor
• Odolný voči prachu a poškriabaniu
• Hands free komunikácia
• Odomykanie dverí
• Regulátor hlasitosti, farby a jasu
• Dotykové tlačidlá v modrom podsvietení
• Materiál: monitor - zrkadlovo leštený panel/ vonkajšia jednotka - vodotesná, antivandal
• Rozmery: monitor: 225 x 155 x 28 mm/ vonkajšia jednotka: 123 x 44 x 23 mm
• Inštalácia vnútornej aj vonkajšej jednotky na stenu
• Hmotnosť: 1.95 kg
HDS, a. s., Matúškova 7, 026 01 Dolný Kubín
+421 43 5 820 070 ǀ obchod@hds.sk
www.hds.sk

Voliteľné vstupné jednotky pre 4 vodičové videovrátniky
EKO-705D EKO-708D EKO-708D EKO-703 EKO-702-2 EKO-702
• Možnosti a spôsoby zapojenia 4 vodičových videovrátnikov
• Možnosti a spôsoby zapojenia 4 vodičových videovrátnikov
Vonkajšie a vnútorné jednotky:
• Jedna vonkajšia jednotka na jednu vnútornú jednotku, Jedna na dve;
• Jedna na tri - Jedna na šesť s použitím jedného video zosilňovača;
• Dve na jednu a Dve na dve s použitím jedného dvojitého vonkajšieho prepínača;
• Dve na tri - Dve na jednu s použitím jedného video zosilňovača a jedného dvojitého
vonkajšieho prepínača;
• Tri na jednu, Tri na dve s použitím dvoch dvojitých vonkajších prepínačov;
• Tri na tri - Tri na šesť s použitím dvoch dvojitých vonkajších prepínačov a jedného
video zosilňovača.
Požiadavky kábla:
• 20 m RVV4 (4 PIN) 0.2 mm
• 30 m RVV4 (4 PIN) 0.5 mm
• 50 m RVV4 (4 PIN) 0.75 mm
• 100 m RVV4 (4 PIN) 1.0 mm
Pre lepší obraz použite správny kábel, alebo pridajte video kábel SYV75-5, ktorý vylepší obraz aj
pri zníženom signále.
A
B
C
0 < Vzdialenosť < 30m 30 < Vzdialenosť < 50m 50 < Vzdialenosť < 100m
RVVP 4* 0.5 mm 2
2
RVV 3* 0.5 mm +SYV75-3
2
RVV 3* 0.5 mm +SYV75-3
RVVP 3* 0.3 mm 2 RVVP 3* 0.5 mm 2 RVVP 3* 0.5 mm 2
SYV75-3 SYV75-3 SYV75-3
1. Pripojte kábel RVVP 4
RVVP 4*0.5
2. Pripojte kábel RVV 3 + SYV
RVV 3*0.75
SYV75-3
Voliteľné monitorové jednotky pre 4 vodičové a
CAT-5e Multi apartmánové video intercomy
7" monitor 10" monitor 4,3" monitor
EKO-828C-7 EKO-829C-10 EKO-830C-4.3

Voliteľné vstupné jednotky pre
CAT-5e Multi apartmánové video intercomy
EKO-605
EKO-628
EKO-618
• Výrobky prechádzajú náročnými priemyselnými testami kvality
• Výrobky prechádzajú náročnými priemyselnými testami kvality
• Certifikovaná ISO / TS 16949
• Kontrola kvality testov pre všetky produkty
• Test na vodotesnosť
• Test voči požiaru
.
• Videovrátniky prechádzajú QC testami s cieľom zabezpečiť:
• Trvanlivosť
• Stabilitu
• Maximálnu životnosť .
• Príklady možností zapojenia videovrátnikov
CAT-5e videovrátnikov
1. 2.
• Test soľným sprejom
• Test na vibráciu
• Test nárazu
• Test teploty (-30 ° C až 80 ° C) .
EKO-828-C5
EKO-828-C5
EKO-828-C5
EKO-828-C5
EKO-504-C5
EKO-504-C5
EKO-828-C5
EKO-828-C5
EKO-828-C5
EKO-208
RVV2*0.5mm
EKO-828-C5 EKO-828-C5 EKO-828-C5
EKO-828-C5
EKO-828-C5
EKO-504-C5
12V
18V
RVV2*0.5mm
EKO-828-C5
UTP5E
EKO-828-C5
RVV2*0.5mm
UTP5E UTP5E UTP5E UTP5E UTP5E
EKO-208
12V
18V
RVV2*0.5mm
RVV2*0.5mm
PVA-518-C5 EKO-518-C5
Elektrický zámok
EKO-518-C5

Sady videovrátnikov
EKO-7018C-7
EKO-7058C-D-7
EKO-7088C-D-7
EKO-7082C-D-4.3
EKO-7029C-2-10
EKO-7038C-7
EKO-7020C-4.3
Farebná kamera; 6 ks LED; farebný 7" TFT dotykový monitor; Materiál: Monitorová jednotka -
hliníkový panel, Vonkajšia jednotka - hliník; Rozmery: Vonkajšia jednotka 150 x 95 x 23 mm/
Vnútorná jednotka 240 x 160 x 27 mm; Inštalácia vonkajšej a vnútornej jednotky na stenu;
Hmotnosť: 1.65 kg; Biele alebo čierne prevedenie.
Farebná kamera; 6 ks LED; farebný 7" TFT dotykový monitor; Podpora ID kariet (max. 2720 ks
kariet); Materiál: Monitorová jednotka - ABS plast, Vonkajšia jednotka - hliník; Rozmery: Vonkajšia
jednotka 175 x 95 x 40 mm/ Vnútorná jednotka 240 x 160 x 27 mm; Inštalácia vonkajšej a
vnútornej jednotky na stenu; Hmotnosť: 1.6 kg; Čítačka RFID kariet (kapacita 2720 ks kariet) Biele
alebo čierne prevedenie.
Farebná kamera; 6 ks LED; farebný 7" TFT dotykový monitor; Čítačka RFID kariet (kapacita 2720 ks
kariet); Materiál: Monitorová jednotka - tvrdené sklo, Vonkajšia jednotka - hliník; Rozmery:
Vonkajšia jednotka 195 x 130 x 53 mm/ Vnútorná jednotka 240 x 160 x 27 mm; Inštalácia vonkajšej
a vnútornej jednotky na stenu; Hmotnosť: 2 kg; Biele alebo čierne prevedenie.
Farebná kamera; 6 ks LED; farebný 4.3" TFT dotykový monitor; Čítačka RFID kariet (max. 2720 ks
kariet); Materiál: Monitorová jednotka - ekologické sklo, Vonkajšia jednotka - hliník; Rozmery:
Vonkajšia jednotka 195 x 130 x 53 mm/ Vnútorná jednotka 190 x 130 x 25 mm; Inštalácia vonkajšej
a vnútornej jednotky na stenu; Hmotnosť: 1.6 kg.
Farebná kamera; 6 ks LED; farebný 10" TFT dotykový monitor; Materiál: Monitorová jednotka -
hliník, Vonkajšia jednotka - zinok; Rozmery: Vonkajšia jednotka 180 x 90 x 20 mm/ Vnútorná
jednotka 225 x 155 x 28 mm; Inštalácia vonkajšej a vnútornej jednotky na stenu; Hmotnosť: 1.9 kg;
Biele alebo čierne prevedenie..
Farebná kamera; 6 ks LED; farebný 7" TFT dotykový monitor; Materiál: Monitorová jednotka -
hliník, Vonkajšia jednotka - zinok; Rozmery: Vonkajšia jednotka 180 x 90 x 20 mm/ Vnútorná
jednotka 240 x 160 x 27 mm; Inštalácia vonkajšej a vnútornej jednotky na stenu; Hmotnosť: 1.75
kg; Biele alebo čierne prevedenie..
Farebná kamera; 6 ks LED; farebný 4.3" TFT monitor; Podpora ID kariet ( max. 2720 ks kariet);
Materiál: Monitorová jednotka - ABS plast, Vonkajšia jednotka - hliník; Rozmery: Vonkajšia
jednotka 175 x 95 x 40 mm/ Vnútorná jednotka 198 x 125 x 25 mm; Inštalácia vonkajšej jednotky
embedded montáž, vnútornej jednotky na stenu; Hmotnosť: 1.2 kg.
Vonkajšie kamerové jednotky
EKO-628
EKO-618-C5
EKO-605C
Riadiace nastavovacie jednotky
EKO-109
EKO-1010
Zrkadlová lesklá dotyková klávesnica, modré podsvietené tlačidlá; Farebná CCD kamera; 6 ks IR
LED pre 3 metre osvetlenia, LED digitálne zobrazenie; ID zariadenie chránené 4 číselným kódom;
vandal kryt z nerezovej ocele; zapustená montáž; rozšíriteľné až na 16 brán s 9999 vnútornými
monitormi; nastaviteľný objektív hore a dole 45° - 85°; Rozmery: 349 x 110 x 33 mm; Hmotnosť:
2000 g; CAT-5e/ UTP wiring
Klávesnica z nerezovej ocele, modré podsvietené tlačidlá; Farebná CCD kamera; 6 ks IR LED pre 3
metre osvetlenia, LED digitálne zobrazenie; ID zariadenie chránené 4 číselným kódom vandal kryt
z nerezovej ocele; zapustená montáž; rozšíriteľné až na 16 brán s 9999 vnútornými monitormi;
nastaviteľný objektív hore a dole 45° - 85°; Rozmery: 349 x 110 x 33 mm; Hmotnosť: 2000 g; CAT-
5e/ UTP wiring
Vodotesná jednotka; LED digitálne zobrazenie; Materiál: hliník; Až do 9999 jednotiek; embedded
inštalácia; Rozmery: 330 x 128 x 45 mm; Hmotnosť: 2.1 kg.
7" LCD displej; Opakované vytáčanie; inštalácia na stôl alebo embedded inštalácia; Rozmery: 355
x 215 x 50 mm; Inštalačné rozmery: 410 x 240 x 45 mm
Bez LCD displeja; Opakované vytáčanie; inštalácia na stôl alebo embedded inštalácia; Rozmery:
355 x 215 x 50 mm; Inštalačné rozmery: 410 x 240 x 45 mm
Príslušenstvo
EKO-208
EKO-504-C5
EKO-506-C5
EKO-702
Napájací zdroj; nepretržité napájanie; Kovová krabica odolná voči prachu a vandalizmu; Ochrana
výstupného napájania; Vstup: AC 180-250V; Výstup: 20V DC/ 3A, 12V/ 1A; Inštalácia na stenu;
Rozmery: 260 x 180 x 76 mm; Hmotnosť: 1800 g; Podporuje max. 40 ks monitorov.
Pripojenie na 4/ 6 ks monitorov; Zabudovaná ochrana pre napájanie; Video zosilňovač;
Programovanie kódu pre izbu; Porucha izolácie medzi jednotkami; Montáž na stenu; Rozmery:
146 x 86 x 48 mm.
Vodeodolný kryt pre zinkovú vonkajšiu jednotku pre 701, 702, 703.
