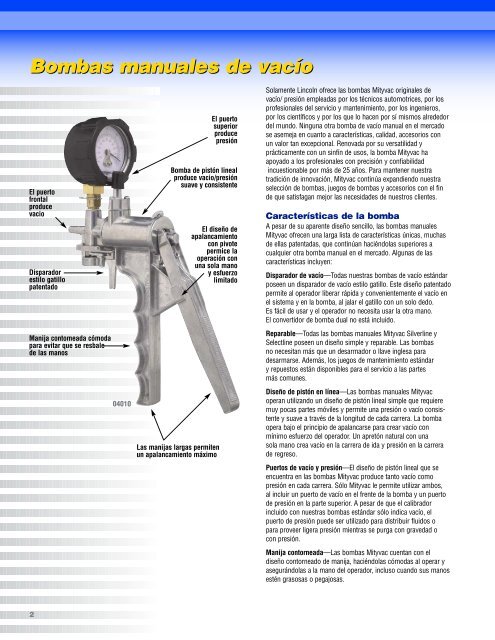

Bombas manuales de de vacío vacío
El puerto
frontal
produce
vacio
Disparador
estilo gatillo
patentado
Manija contomeada cómoda
para evitar que se resbale
de las manos
2
04010
El puerto
superior
produce
presión
Bomba de pistón lineal
produce vacio/presión
suave y consistente
El diseño de
apalancamiento
con pivote
permice la
operación con
una sola mano
y esfuerzo
limitado
Las manijas largas permiten
un apalancamiento máximo
Solamente Lincoln ofrece las bombas Mityvac originales de
vacío/ presión empleadas por los técnicos automotrices, por los
profesionales del servicio y mantenimiento, por los ingenieros,
por los científicos y por los que lo hacen por sí mismos alrededor
del mundo. Ninguna otra bomba de vacío manual en el mercado
se asemeja en cuanto a características, calidad, accesorios con
un valor tan excepcional. Renovada por su versatilidad y
prácticamente con un sinfín de usos, la bomba Mityvac ha
apoyado a los profesionales con precisión y confiabilidad
incuestionable por más de 25 años. Para mantener nuestra
tradición de innovación, Mityvac continúa expandiendo nuestra
selección de bombas, juegos de bombas y accesorios con el fin
de que satisfagan mejor las necesidades de nuestros clientes.
Características de la bomba
A pesar de su aparente diseño sencillo, las bombas manuales
Mityvac ofrecen una larga lista de características únicas, muchas
de ellas patentadas, que continúan haciéndolas superiores a
cualquier otra bomba manual en el mercado. Algunas de las
características incluyen:
Disparador de vacío—Todas nuestras bombas de vacío estándar
poseen un disparador de vacío estilo gatillo. Este diseño patentado
permite al operador liberar rápida y convenientemente el vacío en
el sistema y en la bomba, al jalar el gatillo con un solo dedo.
Es fácil de usar y el operador no necesita usar la otra mano.
El convertidor de bomba dual no está incluido.
Reparable—Todas las bombas manuales Mityvac Silverline y
Selectline poseen un diseño simple y reparable. Las bombas
no necesitan más que un desarmador o llave inglesa para
desarmarse. Además, los juegos de mantenimiento estándar
y repuestos están disponibles para el servicio a las partes
más comunes.
Diseño de pistón en línea—Las bombas manuales Mityvac
operan utilizando un diseño de pistón lineal simple que requiere
muy pocas partes móviles y permite una presión o vacío consistente
y suave a través de la longitud de cada carrera. La bomba
opera bajo el principio de apalancarse para crear vacío con
mínimo esfuerzo del operador. Un apretón natural con una
sola mano crea vacío en la carrera de ida y presión en la carrera
de regreso.
Puertos de vacío y presión—El diseño de pistón lineal que se
encuentra en las bombas Mityvac produce tanto vacío como
presión en cada carrera. Sólo Mityvac le permite utilizar ambos,
al incluir un puerto de vacío en el frente de la bomba y un puerto
de presión en la parte superior. A pesar de que el calibrador
incluido con nuestras bombas estándar sólo indica vacío, el
puerto de presión puede ser utilizado para distribuir fluidos o
para proveer ligera presión mientras se purga con gravedad o
con presión.
Manija contorneada—Las bombas Mityvac cuentan con el
diseño contorneado de manija, haciéndolas cómodas al operar y
asegurándolas a la mano del operador, incluso cuando sus manos
estén grasosas o pegajosas.

Bombas manuales de de vacío
Opciones de bombas
Una de las razones por las que Mityvac es el líder mundial en bombas de vacío es la gran selección
de opciones disponibles. Al ofrecer una amplia gama de configuraciones de bombas, los usuarios
pueden seleccionar exactamente la bomba que necesitan para su aplicación sin tener que obtener
una bomba que no funcionará o pagar más por opciones que ni siquiera utilizará. Ya sea que se
compre una bomba para purgar frenos, para diagnosticar motores, para reparar parabrisas, para
transferir fluidos o para cualquier otra aplicación, Mityvac ofrece la bomba que mejor se adapte a
sus necesidades.
Metal o PVC
Única en la industria, Mityvac ofrece dos líneas sobresalientes de bombas manuales de vacío/
presión: bombas de metal Silverline y bombas de PVC Selectline.
Las bombas Mityvac Silverline se construyen principalmente de componentes de zinc-aluminio,
dándoles mayor durabilidad mientras mantiene su peso ligero. Este nivel de durabilidad adicional
es necesario para ambientes de trabajo pesado tales como los talleres de servicio y mantenimiento.
Con un poco de cuidado y mantenimiento, las bombas Silverline ofrecen funcionamiento de por
vida y sin defectos.
Las bombas manuales Mityvac Selectline de vacío/ presión cuentan con un cuerpo de PVC fuerte y
duradero. Estas bombas tienen valor excepcional ya que no sólo ofrecen todas las características
de las bombas de metal, sino que incluyen además otras atractivas ventajas:
Ligera—una bomba estándar de PVC sin calibrador, pesa menos de 5 onzas.
No daña—el PVC es ideal para usarse en terminados delicados o en tareas frágiles como
reparación de parabrisas o en laboratorios.
No corrosiva—el PVC no se afecta por humedad o al mojarse.
Resistencia química—el PVC es químicamente resistente por naturaleza, siendo una gran ventaja
para usarse en laboratorios y en otras tareas industriales.
Con o sin calibrador
La mayoría de las bombas manuales de vacío Mityvac se encuentran disponibles con o sin
calibrador. La decisión de comprar una bomba con calibrador depende de su economía y el uso de
la bomba. En general, las funciones que se realizan sin calibrador pueden realizarse con uno. Tener
calibrador es un beneficio añadido en la mayoría de los usos, en purga de frenos, así como ser
requisito en otras. Permite un monitoreo continuo mientras se aplica vacío o presión al sistema,
siendo la mejor forma de captar la lectura máxima de vacío o presión durante pruebas críticas de
diagnóstico. Todos los calibradores Mityvac son de la más alta calidad. Únicamente ofrecemos los
mejores calibradores. Todos han sido sometidos a estrictas pruebas previas a su selección, con un
movimiento suave de diafragma para precisión y durabilidad superiores sin saltos de la aguja.
Convertidor estándar o dual
Muchos usos para las bombas manuales Mityvac requieren presión en lugar de vacío. Por
ejemplo, los sensores de emisión incluidos en automóviles para alcanzar los nuevos estándares
de emisiones, deben ser probados con precisión usando una bomba manual que produzca presión.
Además, las pruebas de fugas en el funcionamiento de sistemas de enfriamiento requieren una
fuente de presión. Para satisfacer las necesidades de los técnicos de servicio modernos, las
bombas duales Mityvac Silverline y Selectline de presión/ vacío ofrecen un interruptor que permite
al operador alternar entre vacío y presión en el puerto frontal. Estas bombas ofrecen la misma
durabilidad y exactitud de nuestras líneas estándar e incluyen un calibrador compuesto que indica
los niveles de presión y vacío.
Estándar o Superpump
¿Qué volumen desea mover? Ése es el parámetro para decidir entre la bomba estándar Mityvac y
la Superpump Mityvac.
Nuestra bomba estándar desplaza 16 cm3 (1 pul3) por carrera, ideal para transferir volúmenes de
fluidos de menos de 950 ml (1 cuarto). Ofrece además control superior al realizar diagnóstico en
motores, en otras funciones controladas con vacío y en equipo.
Por otro lado, la súper bomba Mityvac Selectline desplaza dos veces el volumen por carrera de la
bomba estándar: hasta 32 cm3 (2 pul3), haciéndose más eficiente al desplazar mayores volúmenes
a 950 ml (1 cuarto). Es ideal para mover mayores volúmenes de fluido, tales como purga de frenos
de automóviles y camiones, su transferencia o servir como sifón para estos grandes volúmenes.
04010
MV6212
04010
MV6203
MV6203
MV6210
04555
MV6210

Bombas manuales de de vacío vacío
Bombas manuales de vacío
Mityvac ofrece una selección de ocho modelos de bombas básicas operadas manualmente, de vacío/ presión: dos Silverline y seis Selectline. Cada
una se describe en la siguiente tabla y se diferencia por una combinación de características y opciones descritas en las páginas previas. Al ofrecer
esta selección tan amplia, usted puede maximizar el valor y el funcionamiento de su bomba manual al escoger las características exactas que mejor
cumplan los requerimientos de su aplicación.
4
04010 04555
MV6206 MV6203 MV6255
Modelo Vol. por Cali- Convertidor Vacio Presión Máxima 3 Juego de Calibrador
No. Descripción Material Carrera brador 1 Dual 2 Peso Máx. No Asistida Asistida Mantenimiento 4 de Repuesto
04010
Bomba de vacío
Silverline, 16 cm3 No
c/ calibrador Aluminio/ 16cm3 Bomba de vacío Zinc 1 pul
Si
3
04555 Silverline, 16 cm3 c/ calibrador, CC
Si
1.0 kg
1.5 lbs
0.6 kg
1.4 lbs
15 psi 30+ psi
103 kPa 207+ kPa
MV6206
Bomba de vacío
Selectline, 16 cm
No
140 g
No
3
No
4.9 oz disponible
MV6203 Bomba de vacío Selectline, 16cm3 16 cm
250 g 25 pul Hg 12 psi 25 psi
06100 06171
3 , con calibrador 1 pul3 Si
8.8 oz 85 kPa 82 kPa 172 kPa
Bomba de vacío Selectline,
MV6255
16 cm
Si
258 g
06170
3 , con calibrador, CC 9.1 oz
MV6212
Superpump de
vacío, 32 cm
Resina
No
147 g No
3 de ingeniería
No
5.2 oz disponible
MV6210 Superpump de vacío, 32cm3 32 cm
269 g 7 psi 16 psi
MVM5100 06171
3 , con calibrador 2 pul3 9.5 oz 48 kPa 110 kPa
MV6265
Superpump de vacío,
32 cm
Si
266 g
3 , con
calibrador, CC
Si
9.4 oz
06170
1 Los calibradores de vacío Mityvac tienen escala 0 - 30 pulgadas de mercurio (0 – 100 kPa). Los calibradores compuestos incluidos en las bombas convertidoras duales de vacío/ presión tienen
escala 0 – 30 psi (0- 200 kPa) de presión y 0 - 30 pulgadas de mercurio (0 - 100 kPa) de vacío.
2 Todas las bombas Mityvac producen vacío y presión e incluyen puertos para acceder a ambos. Sin embargo, sólo las bombas convertidoras duales de vacío/presión permiten cambiar entre
vacío y presión en el puerto frontal, e incluye un interruptor compuesto para indicar los niveles de ambos.
3 Las bombas Mityvac producen presión en el resorte de la carrera de regreso. Presión “no asistida” es la presión resultante producida por la fuerza del regreso del resorte. Cuando un operador
presiona en la parte posterior de la manija durante la carrera de regreso, esto se conoce como la presión “asistida”.
4 Los juegos de mantenimiento incluyen los componentes necesarios para realizar la rutina de mantenimiento de las bombas Mityvac.
*Vea la introducción de las bombas Mityvac (página 2 y 3) para información de las características y opciones indicadas arriba.
**Todas los puertos de vacío y presión de las bombas Mityvac cuentan con una entrada de tubo estándar de de 6.4 mm diámetro interior (1/4’’)
***Los modelos arriba mencionados están empacados individualmente. El empaque a granel está disponible con un precio especial en compras de 100 unidades o más. Contacte a su
representante de ventas Lincoln o a Servicio al cliente para más detalles.
Para accesorios, vea las páginas 16 - 20.
Dual Converter Maintenance Kits
06100 MVM5100 04100
MV6212 MV6210 MV6265
04100
06172
06170
Bombas Silverline: Modelo 823379
Bombas Selectline: Modelo 822405

Juegos para para bombas manuales de de vacío
Los juegos para bombas Mityvac combinan nuestras bombas manuales de vacío/ presión con accesorios seleccionados
cuidadosamente para ofrecer el juego más completo disponible para
servicio automotriz. Mityvac ofrece juegos para purgas de frenos sencillas, limpias y rápidas hechas por una
sola persona, así como juegos más completos para pruebas y diagnóstico de
cientos de funciones automotrices. Con nuestros juegos automotrices Selectline, Silverline y Silverline Plus,
usted puede probar y diagnosticar:
• Solenoides del • Sistemas de control • Válvulas de recirculación
turbo cargador de emisión de gases de escape
• Válvula de descarga • Fugas en el perno del • Bombas mecánicas
de turbo cargador pistón de diesel de combustible
• Válvulas de diesel • Mezclas aire/ combustible • Calibradores de vacío
• Tiempo de ignición • Mecanismos para avanzar o • Ajustes y servicio
• Sellos de válvula retardar vacío al distribuidor de carburador
• Controles de aire • Accesorios activados • Transmisiones automáticas
acondicionado/ alefacción por vacío • Ahogadores de carburador
• Frenos de potencia • Bombas de vacío • Sistemas de control
mecánicas y eléctricas de motor computarizados
Bombas Silverline
04000 Juego para automotores Silverline
Las bombas manuales de vacío/ presión Mityvac Silverline y los juegos están diseñados para el servicio
profesional. El juego 04000 cuenta con una bomba de aluminio fundido a presión e incluye accesorios
cuidadosamente seleccionados para una máxima versatilidad. Todos los componentes vienen empacados
en un estuche especial.
El juego incluye:
• Bomba manual Mityvac de vacío/presión Silverline (Modelo No. 04010) con calibrador de 50 mm (2")
de diámetro y bota de hule protectora.
• Botella de depósito de fluido de 135 ml (4.5 oz.) con tapas para transferencia de fluido y almacenaje.
• 7 adaptadores cónicos para conectar tubos de diámetro interior de 2.3 mm a 13 mm (0.090" a 0.50")
• 2 enchufes cónicos múltiples.
• 3 adaptadores de tornillo de purga.
• Tubo de conexión de diámetro interior de 6.4mm x 610 mm largo (2 1 ⁄4" x 24" largo)
• Adaptador de tubo de diámetro interior de 4mm x 6.4mm diámetro interior ( 5 ⁄32" x 1 ⁄4")
• Tubo de conexión de diámetro interior 6.4 mm x 40 mm largo ( 1 ⁄4" x 1 1 ⁄2" largo)
• Tubo de conexión de diámetro interior 4 mm x 75 mm largo ( 5 ⁄32" x 3" largo)
• Tubo de conexión de diámetro interior 6.4 mm x 90 mm largo ( 1 ⁄4" x 3 5 ⁄8" largo)
• Adaptador de hule ahuecado • Estuche a la medida • Manual de usuario (Inglés/ Francés/ Español/ Alemán)
Especificaciones:
Peso del paquete: 1.5 kg (3.3 lbs.)
Tamaño del paquete: 305 mm x 205 mm x 85 mm (12" x 8" x 3 3 ⁄8")
04050 Juego automotriz Silverline Plus
El Silverline Plus es el mejor de nuestra línea de juegos. Incluye la bomba convertidora Mityvac de presión/
vacío patentada, con calibrador compuesto, que alterna rápidamente de vacío a presión al cambiar el
interruptor. La bomba y los accesorios son indispensables para cualquier profesional de servicio, ya que
cubren todos los diagnósticos automotrices relacionados con presión y vacío.
El juego incluye:
• Bomba Mityvac convertidora dual vacío/presión Silverline (Modelo No. 04555) con un calibrador compuesto
de diámetro de 50 mm (2").
• Botella de depósito de fluido de 135 ml (4.5 oz) con tapas para transferencia de fluido y almacenaje.
• 12 tapones de vacío
• 7 adaptadores cónicos para conectarse con tubos de diámetro interior de 2.3 mm a 13 mm (0.090" a 0.50")
• 2 enchufes cónicos múltiples.
• 3 adaptadores de tornillo de purga.
• Tubo de conexión de diámetro interior de 6.4mm x 610 mm de largo (2 1 ⁄4" x 24" largo)
• Adaptador de tubo de diámetro interior de 4mm x 6.4mm ( 5 ⁄32" x 1 ⁄4")
• Tubo de conexión diámetro interior 6.4 mm x 40 mm largo ( 1 ⁄4" x 1 1 ⁄2" largo)
• Tubo de conexión diámetro interior 4 mm x 75 mm largo ( 5 ⁄32" x 3" largo)
• Tubo de conexión diámetro interior 6.4 mm x 90 mm largo ( 1 ⁄4" x 3 5 ⁄8" largo)
• Juego de relleno para cilindro maestro (Modelo No. MVA6825)
• Adaptador de hule ahuecado • Estuche a la medida • Manual de usuario (Inglés/ Francés/ Español/ Alemán)
Especificaciones:
Peso del paquete: 1.8 kg (3.9 lbs)
Tamaño del paquete: 305 mm x 205 mm x 85 mm (12" x 8" x 3 3 ⁄8")
04000
04050
5

Juegos para para bombas manuales de de vacío
06820
6
07000
Bombas Mityvac
07000 Juego para afinación de motor y purga de freno automotriz
Este es el juego original Mityvac con bomba manual de vacío/presión usado por los profesionales en el mundo
para realizar cientos de diagnósticos automotrices y pruebas mecánicas, además de purga de frenos por una
sola persona. El juego 07000 contiene nuestra bomba manual más popular Selectline de vacío/ presión con
calibrador de vacío y accesorios.
El juego incluye:
• Bomba manual Selectline de vacío/presión (Modelo No. MV6203) con calibrador de 50 mm de diámetro (2").
• Botella de depósito de fluido de 135 ml (4.5 oz.) con tapas para transferencia de fluido y almacenaje.
• 7 adaptadores cónicos para conectarse con tubos de diámetro interior de 2.3 mm a 13 mm (0.090" a 0.50")
• 2 enchufes cónicos múltiples.
• 3 adaptadores de tornillo de purga.
• Tubo de conexión de diámetro interior de 6.4mm x 610 mm de largo (2 1 ⁄4" x 24" largo)
• Adaptador de tubo de diámetro interior de 4mm x 6.4mm ( 5 ⁄32" x 1 ⁄4" )
• Tubo de conexión diámetro interior 6.4 mm x 40 mm largo ( 1 ⁄4" x 1 1 ⁄2" largo)
• Tubo de conexión diámetro interior 4 mm x 75 mm largo ( 5 ⁄32" x 3" largo)
• Tubo de conexión diámetro interior 6.4 mm x 90 mm largo ( 1 ⁄4" x 3 5 ⁄8" largo)
• Adaptador de hule ahuecadp
• Manual de usuario (Inglés/ Francés/ Español/ Alemán)
Especificaciones:
Peso del paquete: 0.54 kg (1.2 lbs)
Tamaño del paquete: 305 mm x 250 mm x 32 mm (12" x 10" x 1 1 ⁄4" )
Desplazamiento de la bomba: 16 cm 3 (1 pul 3 ) por carrera
Vacío máximo: 25 pul. Hg (85 kPa)
Presión máxima: 25 psi (172 kPa)
Indicación de calibrador: 0 - 30 pul. Hg (0 - 100 kPa)
06820 Juego de purga de frenos
Incluye la bomba manual de vacío/ presión Selectline y todos los accesorios necesarios para realizar la purga
de frenos por una sola persona de automóviles, motocicletas, ATVs, carros de nieve, etc. También se utiliza
genialmente como sifón o para transferir fluidos de tanques y depósitos.
El juego incluye:
• Bomba manual Selectline de vacío/ presión (Modelo No. MV6206)
• Botella de depósito de fluido de 135 ml (4.5 oz.) con tapas para transferencia de fluido y almacenaje.
• 3 adaptadores cónicos para conectarse con tubos de diámetro interior de 2.3 mm a 13 mm (0.090" a 0.50")
• 3 adaptadores de tornillo de purga.
• Adaptador de tubo de diámetro interior de 4mm x 6.4mm ( 5 ⁄32" x 1 ⁄4" )
• Tubo de conexión diámetro interior 6.4 mm x 40 mm largo ( 1 ⁄4" x 1 1 ⁄2" largo)
• Tubo de conexión diámetro interior 4 mm x 75 mm largo ( 5 ⁄32" x 3" largo)
• Tubo de conexión diámetro interior 6.4 mm x 90 mm largo ( 1 ⁄4" x 3 5 ⁄8" largo)
• Tubo de conexión diámetro interior 6.4 mm x 610 mm largo ( 1 ⁄4" x 24" largo)
• Manual de usuario (Inglés/ Francés/ Español/ Alemán)
Especificaciones:
Peso del paquete: 360 g (12.8 oz)
Tamaño del paquete: 260 mm x 190 mm x 57 mm (10 1 ⁄4" x 7 1 ⁄2" x 2 1 ⁄4")
Desplazamiento de la bomba: 16 cm 3 (1 pul 3 ) por carrera
Vacío máx.: 25 pul. Hg (85 kPa)
Presión máxima: 25 psi (172 kPa)

Juegos para para bombas manuales de de vacío vacío
MV6815 Juego de purga de frenos Superpump
¡Ahorre la mitad de tiempo al realizar la purga de frenos y clutch! Este juego sobresaliente para purga posee
nuestra única bomba Superpump Mityvac, capaz de desplazar más del doble de volumen por carrera que
cualquier otra bomba manual de vacío en el mercado. Además, el juego incluye nuestro depósito de fluidos
extra largo de 475 ml (16 oz.) con gancho para colgarse y nuestro nuevo adaptador universal de tornillo de
purga Mityvac.
El juego incluye:
• Bomba Superpump manual de vacío/ presión Mityvac (Modelo No. MV6212)
• Botella de depósito de fluido de 475 ml (16 oz.) con tapas para transferencia de fluido y almacenaje.
• 2 adaptadores de tornillo de purga universales
• 2 adaptadores cónicos de tornillo de purga
• (2) Tubos de conexión de diámetro interior 6.4 mm x 610 mm largo ( 1 ⁄4" x 24" largo)
• Gancho para colgar el depósito
• Tubo de recolección de fluido de 6.4 mm diámetro interior x 150 mm largo ( 1 ⁄4" diám. int. x 6" largo)
• Manual de usuario (Inglés/ Francés/ Español/ Alemán)
Especificaciones:
Peso del paquete: 0.54 kg (1.2 lbs)
Tamaño del paquete: 260 mm x 190 mm x 75 mm (10 1 ⁄4" x 7 1 ⁄2" x 3")
Desplazamiento de la bomba: 32 cm 3 (2 pul 3 ) por carrera
Vacío máxima: 25 pul. Hg (85 kPa)
Presión máxima: 16 psi (110 kPa)
MV6817 Juego de Superpump para purga de frenos con
auto relleno
Este juego es similar al modelo MV6815 pero incluye además el sistema de relleno de cilindro maestro Mityvac
MVA6825.
El juego incluye:
• Bomba Superpump manual de vacío/ presión Mityvac (Modelo No. MV6212)
• Botella de depósito de fluido de 475 ml (16 oz.) con tapas para transferencia de fluido y almacenaje.
• 2 adaptadores de tornillo de purga universales
• 2 adaptadores cónicos de tornillo de purga
• (2) Tubos de conexión de diámetro interior 6.4 mm x 610 mm largo ( 1 ⁄4" x 24" largo)
• Gancho para colgar el depósito
• Tubo de recolección de fluido de 6.4 mm diámetro interior x 150 mm largo ( 1 ⁄4" x 6" largo)
• Manual de usuario (Inglés/ Francés/ Español/ Alemán)
Especificaciones:
Peso del paquete: 0.68 kg (1.5 lbs)
Tamaño del paquete: 260 mm x 190 mm x 75 mm (10 1 ⁄4" x 7 1 ⁄2" x 3")
Desplazamiento de la bomba: 32 cm 3 (2 pul 3 ) por carrera
Vacío máxima: 25 pul. Hg (85 kPa)
Presión máxima: 16 psi (110 kPa)
Incluye sistema de
relleno con cilindro
master MVA6825
MV6815
MV6817
7
