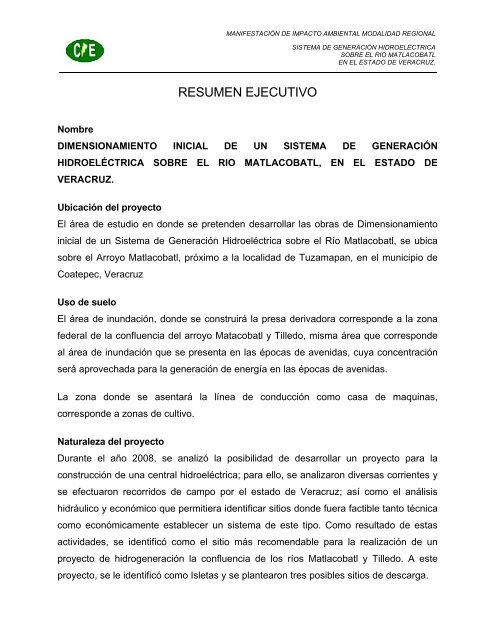

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
RESUMEN EJECUTIVO
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
Nombre
DIMENSIONAMIENTO INICIAL DE UN SISTEMA DE GENERACIÓN
HIDROELÉCTRICA SOBRE EL RIO MATLACOBATL, EN EL ESTADO DE
VERACRUZ.
Ubicación del proyecto
El área de estudio en donde se pretenden desarrollar las obras de Dimensionamiento
inicial de un Sistema de Generación Hidroeléctrica sobre el Río Matlacobatl, se ubica
sobre el Arroyo Matlacobatl, próximo a la localidad de Tuzamapan, en el municipio de
Coatepec, Veracruz
Uso de suelo
El área de inundación, donde se construirá la presa derivadora corresponde a la zona
federal de la confluencia del arroyo Matacobatl y Tilledo, misma área que corresponde
al área de inundación que se presenta en las épocas de avenidas, cuya concentración
será aprovechada para la generación de energía en las épocas de avenidas.
La zona donde se asentará la línea de conducción como casa de maquinas,
corresponde a zonas de cultivo.
Naturaleza del proyecto
Durante el año 2008, se analizó la posibilidad de desarrollar un proyecto para la
construcción de una central hidroeléctrica; para ello, se analizaron diversas corrientes y
se efectuaron recorridos de campo por el estado de Veracruz; así como el análisis
hidráulico y económico que permitiera identificar sitios donde fuera factible tanto técnica
como económicamente establecer un sistema de este tipo. Como resultado de estas
actividades, se identificó como el sitio más recomendable para la realización de un
proyecto de hidrogeneración la confluencia de los ríos Matlacobatl y Tilledo. A este
proyecto, se le identificó como Isletas y se plantearon tres posibles sitios de descarga.

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
El conjunto de obras incluyen, para concentrar el flujo, una presa derivadora, a fin que
mantener constante el gasto; una línea de conducción, para llevar el agua al sitio de
generación, una casa de maquinas en donde se instalaran turbinas generadoras y una
descarga para regresar el flujo al cauce del río. De acuerdo al proceso de desarrollo del
Proyecto propuesto, se iniciaron los trámites para obtener la concesión de las aguas
nacionales de carácter superficial del río Matlacobatl. El trámite se ha venido realizando
considerando el caudal requerido por el sito de descarga tres e identificando el Proyecto
como “Matlacobatl”.
La respuesta oficial de la CONAGUA a la solicitud de concesión implica elaborar y
presentar a las autoridades competentes, la Manifestación de Impacto Ambiental
Modalidad Regional de las obras que se pretenden, así como generar información
detallada del proyecto.
Reconocimiento de campo.
En la visita realizada durante el mes de marzo, en pleno estiaje, se estimó un caudal del
orden de 15 m3/seg. De acuerdo con la cartografía disponible y lecturas de GPS, la
elevación del terreno en este sitio corresponde a la curva de nivel de 600 msnm.
Uno de las aspectos señalados por el especialista en aspectos de generación eléctrica,
fue en el sentido de que para cumplir con la normatividad en materia de
autogeneración, en la zona de captación se pudiera almacenar el volumen equivalente
a cuatros horas de generación, para garantizar que se pueda proporcionar la energía
durante las “horas pico”. Estimando un gasto de diseño de 10 m 3 /seg, el volumen
requerido para garantizar la generación de pico, es 144,000 m 3 ; por lo tanto, se
consideró en forma preliminar una altura de 10 metros de la presa derivadora, el área
del embalse para almacenar ese volumen sería de 14,400 m 2 .
Sin embargo, los resultados del estudio hidrológico, muestran que la mayor parte del
año, el 95% del registro histórico, se cuenta con un gasto superior a los 15 m3/seg, lo
1

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
que permite reducir la altura de la presa derivadora a 4.00 metros sobre el nivel del
cauce, con un área de embalse de 6,700 m 2 .
En el sitio donde se alojará la casa de máquinas se localiza aproximadamente siete
kilómetros aguas abajo de donde se construirá la presa derivadora y aguas arriba de la
confluencia del Río Matlacobatl con el Río Pescados.
La superficie que se necesita para la casa de máquinas, para un proyecto de esta
magnitud se estima, preliminarmente en 40 por 50 metros.
Se identificó una zona con una extensión superior a la requerida, que presenta además
la ventaja de encontrarse a cinco metros por arriba de la corriente. La elevación del
terreno en esta zona corresponde a la curva de nivel 500 msnm. Esto es el desnivel
entre la derivadora y la casa de máquinas es de 100 metros. El levantamiento
topográfico que se realizó, tenía por objeto, en primer término, verificar el desnivel y
distancia entre el punto donde se propone construir la Presas derivadora y el de la casa
de máquinas. Adicionalmente, configurar detalladamente las zonas donde se ubicarán
ambas obras y obtener secciones transversales del río para definir el trazo de la línea
de conducción.
Atendiendo a la metodología que para éste efecto maneja la CONAGUA, por tratarse de
cuerpos de agua, se realizaron los trabajos de campo requeridos para el logro de los
objetivos planteados. Otro de los aspectos primordiales para el diseño y construcción
de las obras que se están proponiendo es el geológico. Esto es, se requiere conocer las
características del terreno en el sitio de la derivadora para seleccionar el tipo de cortina
más adecuado, la profundidad de su desplante y las características de su atraque con
el material de las márgenes del río. Durante la etapa de identificación de sitios se
hicieron estimaciones gruesas sobre los caudales de los sitos analizados; en esta etapa
el objetivo fue hacer una estimación más detallada y precisas del régimen de
escurrimiento en el sitio del proyecto.
2

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
Respecto a la tenencia de la tierra, durante los trabajos de campo se obtuvo
información al respecto, la cual se está complementando con información documental.
Sin embargo, puede señalarse que en la zona del proyecto la tenencia de la tierra es de
carácter ejidal, ya que pertenece al Ejido de Tuzamapán.
Para el anteproyecto de generación se analizaron las características de los equipos
electromecánicos principales del anteproyecto mini hidráulico Matlacobatl en el Estado
de Veracruz. El sitio puede aprovechar una caída bruta de 110 m y un gasto de 20
m 3 /seg. para una potencia instalada de 16 MW con dos unidades tipo Francis de eje
horizontal.
La conducción es a presión desde la presa derivadora y tiene una longitud de 6,000 m.
Se estudiaron dos alternativas de material: En acero ó en fibra de vidrio reforzado con
poliéster (PRFV). Se limitaron las pérdidas por fricción a un máximo de un 10 % de la
caída bruta lo que determinó un diámetro a 3.0 m. Se logran menores pérdidas si la
tubería es de PRFV, aunque a un costo mayor con respecto a la opción de acero. Se
deberá proveer de una bifurcación antes de las turbinas cuyo diámetro de entrada es de
1.8 m. para cada una de ellas. Se reviso la tubería con respecto al efecto del golpe de
ariete, encontrando satisfactoria cualquiera de las dos opciones de material. En cada
turbina se proyectó una válvula de admisión tipo mariposa con sus mecanismos de
igualamiento de presiones y contrapesos.
La casa de máquinas ocupa un área de 400 m 2 . La topografía original del lugar indica
que es posible lograr nivelar estas áreas sin muchos trabajos de cortes ó rellenos. Las
dos unidades tendrán una velocidad síncrona de giro de 514 rpm y permite ubicar la
elevación del eje de las turbinas a 1.61 m sobre el nivel del agua en el desfogue (el 490
msnm). Esto asegura que no habrá daños por cavitación en las turbinas. El generador
es síncrono de 14 polos en su rotor, con su volante de inercia y chumaceras en aceite
refrigerado por agua. El voltaje de generación es de 13.8 kV. y su excitación es sin
escobillas, estática y con control de voltaje. Será la pieza más pesada con unas 47 ton.
Se seleccionó una grúa puente ó móvil con capacidad de 50 ton.
3

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
La energía producida a 13.8 KV se debe elevar a 115 KV gracias a dos transformadores
de unidad. Se proyectó una subestación que conecta a la línea de transmisión de 13 km
de longitud con destino en la subestación de CFE denominada “Coatepec I”. Se deberá
adecuar ésta subestación para recibir la línea que viene de la planta Matlacobatl. Se
debe revisar la viabilidad del derecho de paso de esta línea por terrenos ejidales ó
comunales. Se revisó la protección de la planta ante tormentas eléctricas atmosféricas
encontrando necesaria su protección tanto externa como interna.
Preparación del terreno
Trazo y nivelación
Esta actividad se realizará para definir las curvas de nivel y con ello las áreas del
terreno que requerirán de nivelación ya sea con corte o relleno. Estas actividades serán
ejecutadas por la brigada de topografía.
Despalmes y limpia
En el área para el desplante de las estructuras, tanto para la cortina y sus estructuras,
en la franja de la línea de conducción, así como en la casa de maquinas, es donde se
ejecutará el despalme y limpia del área. Esta limpieza incluye el corte de árboles y
arbustos, desenraíce, limpia de terreno, retiro del material a sitios fuera de las zonas de
trabajo o de las destinadas a préstamos, así como remoción de las capas superficiales
del terreno natural en los bancos de préstamo, que por sus características no sean
aprovechables para la construcción, así como la remoción de la capa superficial del
terreno que no sea adecuada para la cimentación. En áreas de construcción, se
limpiarán aproximadamente 2.8 Hectáreas. Estas acciones se realizarán en forma
estrictamente ordenada, iniciando desde la cota inferior a la superior (NAME), con el
objetivo de brindar la oportunidad de desplazamiento de la fauna silvestre que utiliza
este terreno para su forrajeo, alimentación, percheo, reproducción, etc.; el material
forestal será aprovechado para beneficio del propietario o posesionario del predio y el
material de “braceo” será triturado y mezclado con el despalme; este material será
4

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
llevado en camiones a los terrenos agrícolas aledaños, para su incorporación en las
tierras de cultivo, con el objeto de mejorar la estructura de los suelos. El volumen
generado por esta actividad es de aproximadamente 3,234 metros cúbicos.
Excavaciones, compactaciones y nivelaciones
Las excavaciones para alojar las estructuras (cimentación de casa de maquinas y
cortina, obra de toma, etc.) y tubería, o que formen parte de dichas obras, incluirán las
operaciones de amacice y limpia, carga, descarga, acarreo en el primer kilómetro y
sobreacarreo en los subsecuentes, del material producto de las excavaciones a los
sitios de aprovechamiento o a los bancos de desperdicio o de depósito, disponiéndolo
en tal forma que no interfiera con el desarrollo normal de los trabajos, así como la
conservación de dichas excavaciones por el tiempo que se requiera para la
construcción satisfactoria de las obras mencionadas. Incluye igualmente las
operaciones para aflojar el material, previamente a su extracción. Se procurará excavar
los materiales adecuados para fines de construcción separadamente de los
desperdicios y cargarlos igualmente por separado durante las operaciones de
excavación para transportarlos y colocarlos en su localización final o en depósitos
temporales, donde deban permanecer hasta su empleo posterior. Las excavaciones
para la cimentación de terracerías y/o estructuras se harán a la profundidad suficiente
para remover todos los materiales no útiles, removiéndose, en su caso, todo lo alterado
o fracturado, hasta llegar a las líneas y niveles señalados en los planos, para descubrir
el material apto para el desplante. Las excavaciones se afinarán en tal forma que
ninguna saliente a protuberancia del terreno penetre en las secciones de construcción,
para obtener la superficie más conveniente para el desplante. El afine de las
excavaciones se efectuará por etapas inmediatamente antes de recibir el material por
alojar, pudiendo ser concreto, tubería, mampostería, etc. a fin de evitar que el terreno
se debilite o altere por el intemperismo. Se tomarán todas las precauciones necesarias
para conservar en las mejores condiciones posibles el material aparente de las
excavaciones hasta que sean cubiertas con el concreto. La excavación tosca en áreas
que se cubrirán con las estructuras, solamente hasta unos 60 (sesenta) centímetros de
5

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
las líneas finales de excavación, se ejecutará hasta el momento previo a la colocación
de las estructuras para proteger las superficies de excavación. Todas las excavaciones
se harán de acuerdo con las dimensiones, niveles y alineamientos señalados en los
planos de proyecto, la cimentación tendrá un acabado superficial áspero y corrugado
para formar la mejor superficie de resistencia al deslizamiento. Las excavaciones se
llevarán a profundidades suficientes para obtener cimentaciones de capacidad
adecuada, en roca sana, libre de material intemperizado, de fracturas abiertas, de
grietas o cualesquiera otros defectos objetables. Las excavaciones serán conformadas
y toscamente escalonadas, para proporcionar la superficie de contacto deseada entre
las estructuras y la roca de cimentación. Las excavaciones para zanjas y dentellones,
se efectuarán con todo el cuidado necesario para no aflojar o alterar el material de sus
paramentos. Los alineamientos proyectados y las dimensiones transversales de las
zanjas se muestran en los planos de proyecto.
Cortes
El talud de los terraplenes en las obras civiles de la presa, se modelarán con relación
2:1 o 1.5:1, entendiéndose que se establecerán dos metros de base por cada metro de
corte topográfico, con el objetivo de garantizar su estabilidad; en casos excepcionales
se deberán construir muros para contener los terraplenes.
Rellenos
Consiste en todas las maniobras necesarias para hacer los trabajos de relleno de
cualquier material excepto roca, hasta las líneas de proyecto, para rellenar los vacíos
que queden entre las estructuras y las excavaciones realizadas o bien, entre las
estructuras y el terreno natural. Los materiales se obtendrán de la propia excavación,
de bancos de almacenamiento o bancos naturales, cargando el producto previa
selección de los materiales, para su acarreo y descarga haciéndose los rellenos sin
compactar o compactados, según sea el caso. Para los rellenos compactados se
obtendrá y suministrará toda el agua para que el material tenga la humedad óptima y
6

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
hará las maniobras necesarias para compactarlo con pisón neumático o equipo
mecánico.
Desviación de cauces
La excavación previa donde se alojara la obra de toma, servirá en un inicio, como canal
de desvió, por lo que se formará, aguas arriba del inicio del canal de desvió (obra de
toma) ataguías para enviar el caudal hacia el canal previamente excavado. Una vez
concluidas las obras se acondicionara dicho canal, para que opere como obra de toma
y canal desarenador. Las ataguías se retirarán una vez que la cortina vertedora, se
haya concluido.
Etapa de construcción.
Se realizara una primera etapa de construcción en la cual se llevaran a cabo los
trabajos correspondientes a la obra de desvió y que posteriormente funcionará como
obra de toma y canal desarenador, colocando en su sitio la compuerta de cierre de la
boquilla de la tubería de la línea de conducción, así mismo se construirá la cortina
vertedora a todo lo largo de ésta, para conseguir la construcción de la estructura de
salida, se elevaran muros hasta el nivel que indica el proyecto, mismos que serán
cimentados con zapatas corridas de concreto, y que deberán de ser disminuidos en su
avance hacia aguas arriba hasta encontrarse con el nivel del borde de canal con una
altura de 0.00 mts., se procederá a la construcción del fondo de la estructura, misma
que será forjada en concreto armado, y se colocara la boquilla de tubo en la obra de
toma. Se continúa con la cortina (vertedora), hasta alcanzar los niveles que indica el
proyecto. Por último, se realizará la construcción de la casa de maquinas, de la línea de
conducción y la tubería de desfogue para la cual se deberá de considerar las
referencias de construcción ya establecidas desde el inicio de los trabajos, se iniciara
con la excavación de las áreas y posteriormente se realizara la colocación de la tubería
y la cimentación de la casa de maquinas, seguido a estas actividades se erigirán los
muros perimetrales y se procederá en su caso a la instalación de los equipos
electromecánicos que deban ser instalados antes de colocar la losa tapa de la casa de
7

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
maquinas, se cimbrara armara y col ara la losa tapa y posteriormente se le dará el
tratamiento adecuado para su protección de los elementos naturales, sobre la casa de
maquinas se ubicara la subestación eléctrica que se encargara de la regulación del
abastecimiento de energía a las líneas de conducción, se construirá la boquilla de
salida y se colocaran los tubos pertenecientes a la obra de descarga o desfogue para
llevar el agua nuevamente al arroyo, que era su cauce original. Una vez realizada la
limpia total del área de desplante y efectuadas las excavaciones correspondientes, en
donde se desplantarán todas y cada uno de los elementos del proyecto, será necesario
dar paso a las aguas que conduce el arroyo, mediante la colocación de ataguías
durante todo el tiempo de construcción de la cortina. La cortina se construirá con
sección de concreto, toda la cortina será vertedora, con perfil tipo Creager.y taludes de
1:3 aguas arriba y 1:1 aguas abajo. Para el desplante de la cortina, obra de toma casa
de maquinas, será necesario excavar 101,637 m³. En la margen izquierda como se dijo
anteriormente, se colocará la obra de toma, está obra está formada por un conducto y
una compuerta que servirá también como desarenador del embalse. La longitud de la
cresta vertedora (toda la cortina) es de 45.00 m. El gasto Q= 1,932.62 m³/seg, para un
período de retorno 500 años. Está estructura requerirá de aproximadamente 1,404 m 3
de de concreto. La ejecución de estas obras requerirá de la fabricación en planta de
concreto premezclado.
La línea de conducción tendrá una longitud aproximada de 7 km por lo que se estarán
alojando en la zanja excavada para este fin, tubería de 2.50 m de diámetro. Respecto al
material que se utilizará para la construcción de de ésta se han analizado diversos
materiales: acero, concreto reforzado y Plástico reforzado con fibra de vidrio (PRFV), a
fin de seleccionar el que mejores rendimientos genere.
Debe señalarse que cualquiera que sea el material que finalmente se seleccione, no
modifica ni el trazo, ni los plazos de construcción, ni los impactos sobre la zona de
estudio, dado que en cualquier caso, los tubos se fabrican en planta, se trasladan en
plataformas, y se colocan dentro de las cepas previamente preparadas. Bajo las
8

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
condiciones actuales de precios, la alternativa más atractiva resulta la de emplear tubo
de concreto reforzado; sin embargo, el reciente establecimiento de na fabrica de tubo
PRFV en nuestro país y la gran variación de los precios internacionales del acero,
pueden modificar, en el momento en que se inicie la obra, la rentabilidad asociada a
cada material y por lo tanto la selección final del tipo de tubo por emplear. La casa de
máquinas estará formada a base de muros de tabique, trabes, columnas y lozas de
concreto armado, al igual que la cimentación, en la resistencia que para cada elemento
indica el proyecto.
Etapa de operación y mantenimiento.
La Centrales Hidroeléctricas, por no quemar combustibles y ser impulsadas únicamente
por la fuerza del agua, tienen una vida útil muy larga, una operación muy sencilla y un
mantenimiento mínimo. Por lo que una vez concluida la construcción de las obras, las
estructuras serán puestas en operación, dejando fluir el agua a través de la línea de
conducción para hacer funcionar las turbinas y todos los equipos instalados para la
generación.
Su mantenimiento se basa en ser vigiladas de manera permanente por el Promovente,
y supervisada por Técnicos Especialistas de la Comisión Federal de Electricidad (CFE).
Aplicando periódicamente las actividades de mantenimiento correspondientes y que
previamente ha señalado la CFE.
Programa de construcción
El periodo para el desarrollo de las obras en cuestión, se estima en 12 meses (un año).
De manera general se presenta lo siguiente:
9

CONCEPTO
Preparación del sitio
Construcción
Operación y mantenimiento
(Inicia una vez concluidas las obras y puestas
en marcha)
MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
M E S E S
1 2 3 4 5 6 7 8 9 10 11 12
Las etapas que se consideran para el desarrollo de las obras, son: preparación del sitio,
construcción y operación y mantenimiento. No se considera la etapa de abandono del
sitio. Ya que el proyecto no se considera como una obra terminal, ya que operará
mientras se mantengan los equipos e instalaciones en buen estado de operación.
Dimensiones
En los planos anexos se presenta el detalle de las características y dimensiones de las
obras. Entre los datos más relevantes se tienen los siguientes:
Presa derivadora: Altura sobre el nivel actual del cauce 4.00 metros. Longitud
máxima 45.00 metros (Se tendrán cinco metros adicionales de empotramiento en
la margen izquierda). Vertedor tipo creager en toda su longitud, con longitud
efectiva de 45 metros.
Línea de conducción: Tubería de concreto reforzado de 2.70 metros de
diámetro, con una longitud de 6,600 metros.
Casa de máquinas: Construcción con una superficie de 400 m 2 , que alojará dos
turbinas tipo Francis, incluye el área de la subestación eléctrica.
Para el proceso constructivo de la cortina, se prevé una mínima afectación a la
corriente. Dado que la longitud de la cortina es relativamente pequeña, la obra de
desvió consistirá en la construcción de un canal excavado en el terreno natural, sobre la
margen izquierda, que posteriormente alojará la obra de toma y el desarenador. El
10

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
canal se inicia aproximadamente 40 metros aguas arriba del eje de la cortina y
descarga 45 metros aguas abajo del mismo.
Durante la fase de construcción de la cortina, se cerrará el cauce natural del río,
mediante dos ataguías de dos metros de altura sobre el nivel del cauce, el área de
trabajo, en un tramo de aproximadamente 60 metros de longitud
Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la
atmósfera.
La secuencia de los trabajos para la realización del proyecto conlleva una serie de
actividades que por sí mismas generan residuos de diferentes tipos, aunque
principalmente son de tipo terrígeno (roca, grava y/o arena), también es posible que se
concentren latas de aceite, de aditivos, estopas impregnadas, etc., mismos que serán
manejados de acuerdo a su naturaleza, a fin de que no se provoquen efectos adversos
al ambiente.
Los residuos domésticos a generar pertenecen principalmente al grupo de residuos de
tipo no peligroso, los cuales son susceptibles de control; siendo principalmente residuos
de alimentos y basura generada por los trabajadores, que consiste normalmente en
envolturas, envases, restos de alimentos, etc. Este tipo de residuos serán dispuestos en
contenedores ubicados estratégicamente y dispuestos adecuadamente según indiquen
las autoridades y/o supervisión.
Tanto en la etapa de preparación del sitio como en la de construcción, se generarán
residuos sólidos no peligrosos, provenientes del movimiento de materiales, mismos que
podrán utilizarse en los rellenos y/o nivelaciones propias de la obra, caminos vecinales,
en su defecto, depositados en los sitios que indique la autoridad municipal y/o
supervisión. Utilizando usualmente, los bancos de material existente, para la
restauración de los frentes ya no explotables.
En menor grado, derivado del desarrollo del proyecto, serán generados residuos
clasificados como peligrosos consistentes en aceite lubricante, trapos impregnados con
11

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
aceite y filtros de aceite gastados, no obstante estos no se espera que se generen en el
área del proyecto ya que el mantenimiento preventivo del equipo se realizará en sitios
preparados para realizar este tipo de actividades, mismos que deberán contar con todo
lo necesario para evitar riesgos de contaminación, por lo tanto estos serán manejados
en contenedores exclusivos para este tipo de residuos para ser concentrados y
recolectados posteriormente, por alguna empresa especialista en el manejo y
disposición final de este tipo de residuos.
En materia de emisiones a la atmósfera, las actividades de preparación de sitio y
construcción, generaran principalmente polvos emitidos por el movimiento de material
básicamente. Otro tipo de las emisiones que se generarán, son gases de los escapes
de vehículos y de la maquinaria. También se contempla, los polvos generados por la
circulación de vehículos sobre caminos de terracería, por lo que se realizara el riego en
los caminos por donde trafique el equipo que transporte el material, tratando de
minimizar las emisiones en un 80% así como se les solicitará a los operadores, cubrir
las cajas de los camiones con alguna lona.
Así mismo, la supervisión solicitara al contratista que, la maquinaria y equipo que se
utilice en las obras, se encuentre en óptimas condiciones de operación, esto con el fin
de minimizar la emisión de contaminantes, así mismo se evitan retrasos de obra
12

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
Identificación de impactos ambientales y medidas de mitigación propuestas
ACTIVIDAD / FACTOR
AMBIENTAL
Trazo y Nivelación
y despalmes
Excavaciones
Traslado de material
y Operación de
maquinaria
Clima
Desmonte y
despalmes
Excavaciones
Construcción de
bordos y estructuras
y línea de
conducción
Traslado de material
y Operación de
maquinaria
Aire
Despalme
Suelo y subsuelo
NOM-062-ECOL/94
NORMA-SCT-002-F-
06
IMPACTO
POTENCIAL
Cambios micro
climáticos locales
poco significativos
por incremento en la
temperatura,
aumento de la
evapotranspiración
por la remoción de la
capa vegetal
Alteración de la
calidad del aire, por
la generación de
partículas de polvo y
de emisiones
Erosión de los suelos
debido a la
eliminación de la
cubierta vegetal que
los protege y fija al
sitio. Disposición
inadecuada de la
vegetación retirada.
UBICACIÓN DEL
IMPACTO
Superficie de
desplante de
cortina y área de
excavación de
línea de
conducción y
casa de maquinas
Superficie de
desplante de
cortina y área de
excavación de
línea de
conducción y en
general de toda el
área de
construcción
Superficie de
desplante cortina
y área de
excavación de
línea de
conducción y
casa de maquinas
MEDIDAS DE MITIGACION /
ACCIONES
Los efectos en el microclima
pueden minimizarse,
conservando en la medida de lo
posible, vegetación sobre los
márgenes del terraplén y en los
limites de la superficie de
afectación por la línea de
conducción, sin poner en riesgo
la estabilidad de esta estructura,
esto mismo sirve para conservar
el paisaje
Los efectos negativos pueden
minimizarse y eliminar,
manteniendo los materiales que
se mueven, con cierto grado de
humedad, y cubiertos con
alguna lona durante su traslado.
Los equipos, mantenerlos en
buenas condiciones de
operación.
Disponer la vegetación producto
del despalme en forma
adecuada, trozándola y
picándola a fin de obtener
materia vegetal que en su
momento puede servir para
recuperar suelos.
QUIEN EJECUTA
Empresa contratada
por el promovente,
para llevar a cabo la
reforestación, en los
últimos meses de la
obra, pero antes de
una época de lluvias
La empresa
constructora al
momento de detectar
el desprendimiento de
polvos, debe
humedecer las
superficies y
materiales.
Los equipos y
maquinaria los de
conservar en buenas
condiciones de
operación
Empresa constructora
Conforme avance la
actividad de limpieza
del área de desplante
13

ACTIVIDAD / FACTOR
AMBIENTAL
Despalme,
Excavaciones en el
cauce y margen
derecho y bancos de
material
Operación de
maquinaria y equipo
Flora y Fauna
NOM-061-ECOL/94
Despalme,
Construcción de
terraplén,
Construcción de
estructuras, Línea de
conducción y casa
de maquinas
IMPACTO
POTENCIAL
Deterioro del hábitat
de fauna silvestre, al
remover y destruir la
vegetación y el suelo
que la sostiene,
además de retirar
material, para formar
la sección de
proyecto y en los
bancos de préstamo
para formar los
bordos. Trayendo
como consecuencia
generación de ruido
y polvos. Generando
el efecto barrera.
Estos impactos son
adversos e
inevitables
parcialmente
permanentes.
Polvo, gases y
partículas emitidas
por los trabajos
propios, los
vehículos y
maquinaria
empleada afectan
comunidades
vegetales aledañas,
disminuyéndole
capacidad de
fotosíntesis. Este
impacto es adverso y
parcialmente
temporal.
UBICACIÓN DEL
IMPACTO
Superficie de
desplante de
desplante cortina
y área de
excavación de
línea de
conducción y
casa de maquinas
y Bancos de
préstamo
Área de estudio y
zonas aledañas
MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
MEDIDAS DE MITIGACION /
ACCIONES
El empleo de maquinaria y las
actividades propias,
desplazarán la fauna existente.
Instruir al personal que realice
esta actividad para que
provoque el menor desequilibrio
en estos sitios; así mismo para
evitar la caza furtiva.
Proponer un programa de
rescate para que la autoridad lo
autorice
Realizar la limpieza para el
desplante solo en el área
indicada por el proyecto.
El sitio seleccionado está sujeto
a fuertes presiones antrópicas.
Evitar la destrucción de
vegetación y suelos más allá de
las líneas de proyecto
QUIEN EJECUTA
Supervisor ambiental
de promovente,
informar a la
constructora de
manera precisa y
contundente, la
importancia de no
llevar a cabo caza o
colecta de flora o
fauna.
Recolectar flora y
fauna de importancia
ecológica.
Ahuyentar
oportunamente la
posible fauna en la
zona de desplante de
los bordos
Constructora
La brigada de
topografía del
promovente, al inicio
de los trabajos, deberá
delimitar claramente el
área de proyecto
No invadir o dañar
mas allá de esas
líneas marcadas
14

ACTIVIDAD / FACTOR
AMBIENTAL
Desmonte y
Despalme
Paisaje y valor
escénico
Ubicación,
operación, de
maquinaria
Paisaje y valor
escénico
Topografía
Paisaje y valor
escénico
IMPACTO
POTENCIAL
Cambio no
significativo y
permanente en la
estructura del paisaje
por eliminación de la
vegetación existente
en la zona de
desplante
Afectación visual del
terreno en donde se
ubica la maquinaria.
Cambios en la
estructura y
composición del
paisaje por
disposición
inadecuada de
materiales y
desechos.
Afectación de la
topoforma del
terreno en donde se
ubicaran los bordos y
línea de conducción.
Cambios en la
estructura y
composición del
paisaje por
construcción de
estructuras de
protección
UBICACIÓN DEL
IMPACTO
Área de estudio y
zonas aledañas
Área de estudio y
zonas aledañas
Área de estudio y
zonas aledañas
MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
MEDIDAS DE MITIGACION /
ACCIONES
Retirar del área de construcción,
la vegetación que obstruya los
trabajos de desplante de
estructuras, este material
retirarlo del área de trabajo
Los ejemplares vegetales
retirados, deberán ser picados y
trozados para que sean
utilizados como mejorador de
suelo.
Prohibir la quema de material
vegetal.
Mantener los motores en
buenas condiciones por medio
de servicio de mantenimiento
periódico. Procurar que el
almacenamiento de residuos
sólidos dentro y fuera del área
de emplazamiento sean
transitorios, para no afectar el
paisaje. Trasladarlos a la
brevedad a los sitios de
disposición final. Realizar
labores de restauración y
reforestación con especies
nativas.
Impacto permanente, por lo que
resta por hacer es aplicar
medidas compensatorias, como
programas de reforestación,
para tratar de suavizar el
paisaje, utilizando especies
nativas como:
Parota (Enterolobium
cyclocarpum),
Palo Mulato (Bursera simaruba),
Café (Coffea arabica) entre
otros
La autoridad indicara las
dimensiones para realizar la
reforestación
QUIEN EJECUTA
Empresa constructora
La brigada de
desmonte y limpieza,
deberá colocar el
material producto del
despalme, a las orillas
del área de proyecto,
para posteriormente
trozarla y/o picar,
conservándola en el
sitio, para
posteriormente
disponerla como
abono o mejorador de
suelo agrícola
Empresa constructora
Tanto los choferes
como los operadores
del equipo, trasladar
oportunamente sus
unidades, a los talleres
mecánicos ubicados
en la localidad para
que se les realice el
servicio preventivo y/o
correctivo
Empresa contratada
por el promovente,
para llevar a cabo la
reforestación, en los
últimos meses de la
obra, pero antes de
una época de lluvias
15

Evaluación de impactos ambientales
MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
En base a la metodología descrita en el estudio, así como los criterios considerados, se
obtuvo lo siguiente:
Matriz de identificación
En seguida se hará una comparación entre los impactos benéficos o positivos y los
perjudiciales o negativos más calificados (más extensos, más importantes, más
duraderos, más probables), y a través de un análisis de las posibles medidas de
mitigación de los impactos negativos identificados, se concluirá la viabilidad ambiental
del proyecto.
16

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
Las matrices que a continuación se presentan son dos, en la primera se identifican los
impactos de acuerdo a su carácter adverso o benéfico y en la segunda se da una
ponderación en cuanto al valor del impacto
Las acciones del proyecto que causarán impactos ambientales están dispuestas en un
eje, y las condiciones ambientales existentes que pueden ser afectadas en el otro. Esto
nos proporciona un formato con los elementos necesarios para una identificación y
revisión exhaustiva que permite recordar al grupo de analistas, la gran variedad de
interacciones que pudieran presentarse.
Matriz Cualitativa
17

Matriz Cuantitativa
MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
Balance de Impactos
En la matriz correspondiente al análisis cualitativo, después del estudio correspondiente
se determinaron 101 impactos, 41 adversos y 60 benéficos distribuidos de la siguiente
manera:
18

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
Indicador del Impacto Tipo de Impacto Cantidad de impactos
A Adverso significativo 4
a Adverso poco significativo 37
B Benéfico significativo 18
b Benéfico poco significativo 42
Total 101
De acuerdos al resultado del balance de impactos en su carácter cualitativo los
impactos adversos afectan directamente a los factores bióticos, cabiendo la posibilidad
de que éstos sean mitigados. Los impactos benéficos favorecen prácticamente el
aspecto socioeconómico, local y regional.
De acuerdo con la propuesta de grado de impacto (1, 3 y 5) según se haya determinado
a cada uno de ellos. En el siguiente cuadro se resume la evaluación cuantitativa de esta
etapa:
Carácter de Impacto Grado de Impacto
Impacto adverso -75
Impacto benéfico 172
Balance o resultado 97
Con relación al análisis de la matriz correspondiente al aspecto cuantitativo, la
ponderación de impactos adversos es de 75 y de impactos benéficos es de 172, para
un balance total de 97, lo que nos permite observar como resultado un carácter
favorable del proyecto, viéndose reflejado estos beneficios mayormente en el aspecto
socioeconómico, empleo y mano de obra, equipamiento urbano, estilo y calidad de
vida, así como la economía de la zona y sin daños a los bienes de los habitantes.
19

CONCLUSIONES
MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
Con base en la evaluación integral del proyecto, se reconoce que su implementación es
recomendable en función del costo-beneficio que significa. Lo anterior se basa en el
hecho de que el área sobre la que se desea desarrollar ha sido impactado por
actividades agroculturales de café y la descarga de aguas servidas al cauce del Río
Matlacobatl. Evidentemente la generación de energía eléctrica aprovechando la cinética
natural de un curso hídrico tan importante como el de los ríos Matlacobatl y Tillado,
representa un avance a favor del desarrollo de las poblaciones humanas que utilizarán
el servicio, desde los inmediatos hasta los de mediano y largo plazo, y desde los
directos hasta los indirectos.
Confrontando los beneficios y efectos adversos que generará la construcción de la obra
hidroeléctrica propuesta, motivo de la presente Manifestación de Impacto Ambiental,
tanto en el medio físico-biológico como en el socioeconómico y paisajístico, se concluye
que:
a) No habrá afectaciones severas o graves que alteren la calidad y flujo de aguas
superficiales, para el escenario con proyecto, la Calidad del Sistema Ambiental
indica que los componentes y variables que presentarán mayor impacto son
vegetación, uso de suelo y agua; mientras que en el componente
socioeconómico los impactos serán benéficos con el proyecto, mejorando la
condición socioeconómica regional por la importancia en la prestación del
servicio hidroeléctrico. El escenario con proyecto propone que las medidas de
mitigación contempladas son suficientes para excluir, minimizar, rectificar, reducir
y/o compensar los impactos identificados y valorados, con lo que se
contrarrestan los impactos causados por el proyecto y se evita que los procesos
biológicos sufran algún deterioro.
20

MANIFESTACIÓN DE IMPACTO AMBIENTAL MODALIDAD REGIONAL
SISTEMA DE GENERACIÓN HIDROELÉCTRICA
SOBRE EL RIO MATLACOBATL
EN EL ESTADO DE VERACRUZ.
b) El suelo, y la vegetación arbórea, arbustiva, y herbácea serán afectadas solo
puntualmente, sin riesgo de provocar cambios significativos en procesos
ecológicos y en la dinámica de las comunidades, ya que las especies presentes
han sufrido alteraciones en su estructura y composición, como resultado de las
actividades humanas (cultivo de café y caña de azúcar), lo que ha ocasionado
una degradación en las condiciones originales de la vegetación.
c) El proyecto en conclusión, no afectará la capacidad de autorregulación y
estabilización del ecosistema por lo que es respetuoso ecológicamente y viable
ambientalmente en el marco de un desarrollo sustentable local, generando y
manteniendo una derrama económica local, regional y nacional fruto del futuro
funcionamiento hidroeléctrico al cumplir con las expectativas planteadas con los
planes de desarrollo nacional y del estado de Veracruz vigentes.
d) Las operaciones no implican grandes rubros en la alteración del equilibrio
ecológico y/o aportes de emisiones o vertimientos que puedan llegar a
sobrepasar los límites máximos permisibles, y en todo caso, en las diferentes
acciones del proyecto no se identificaron impactos residuales relevantes y los
impactos negativos identificados, son en su mayoría totalmente mitigables,
mediante prácticas preventivas, de mitigación y/o compensación.
e) Con respecto al medio socioeconómico, uno de los principales beneficios al
reducir los costos de suministro y carga de energía eléctrica, lo es la generación
de empleos, como se ha mencionado anteriormente se le dará prioridad de
empleo a los habitantes del municipio de Coatepec y de las zonas aledañas al
proyecto.
f) Por lo que se concluye que las obras, una vez concluidas, proporcionarán
beneficios a región y sus localidades, y que traerán como consecuencia,
beneficios sociales y económicos de manera permanente.
21
