6 720 607 172 MX (04.12) JS

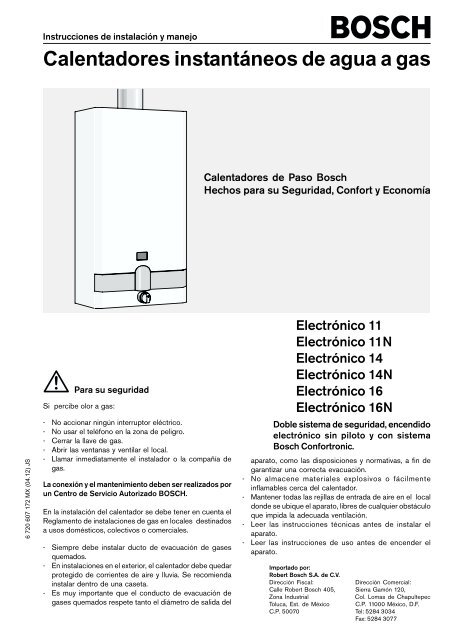

Instrucciones de instalación y manejo
Calentadores instantáneos de agua a gas
Para su seguridad
Si percibe olor a gas:
- No accionar ningún interruptor eléctrico.
- No usar el teléfono en la zona de peligro.
- Cerrar la llave de gas.
- Abrir las ventanas y ventilar el local.
- Llamar inmediatamente el instalador o la compañía de
gas.
La conexión y el mantenimiento deben ser realizados por
un Centro de Servicio Autorizado BOSCH.
En la instalación del calentador se debe tener en cuenta el
Reglamento de instalaciones de gas en locales destinados
a usos domésticos, colectivos o comerciales.
- Siempre debe instalar ducto de evacuación de gases
quemados.
- En instalaciones en el exterior, el calentador debe quedar
protegido de corrientes de aire y lluvia. Se recomienda
instalar dentro de una caseta.
- Es muy importante que el conducto de evacuación de
gases quemados respete tanto el diámetro de salida del
Calentadores de Paso Bosch
Hechos para su Seguridad, Confort y Economía
Electrónico 11
Electrónico 11N
Electrónico 14
Electrónico 14N
Electrónico 16
Electrónico 16N
Doble sistema de seguridad, encendido
electrónico sin piloto y con sistema
Bosch Confortronic.
aparato, como las disposiciones y normativas, a fin de
garantizar una correcta evacuación.
- No almacene materiales explosivos o fácilmente
inflamables cerca del calentador.
- Mantener todas las rejillas de entrada de aire en el local
donde se ubique el aparato, libres de cualquier obstáculo
que impida la adecuada ventilación.
- Leer las instrucciones técnicas antes de instalar el
aparato.
- Leer las instrucciones de uso antes de encender el
aparato.
Importado por:
Robert Bosch S.A. de C.V.
Dirección Fiscal: Dirección Comercial:
Calle Robert Bosch 405, Sierra Gamón 120,
Zona Industrial Col. Lomas de Chapultepec
Toluca, Est. de México C.P. 11000 México, D.F.
C.P. 50070 Tel: 5284 3034
Fax: 5284 3077

1. Características técnicas y dimensiones
1.1 Categoria, tipo y homologación ..................................... 2
1.2 Datos técnicos ................................................................... 2
1.3 Dimensiones (en mm) ....................................................... 3
1.4 Esquema técnico .............................................................. 3
1.5 Esquema eléctrico ............................................................ 4
2. Requisitos para la instalación
2.1 Normas de montaje........................................................... 5
2.2 Lugar de instalación ......................................................... 5
2.3 Conexión del agua ............................................................ 5
2.4 Conexión del gas .............................................................. 5
1. Características técnicas y dimensiones
1.1 Categoria, tipo y homologación
MODELO CATEGORIA TIPO
Electronico 11 II2-3 2
Electronico 11 N II2-3 2
Electronico 14 II2-3 2
Electronico 14 N II2-3 2
Electronico 16 II2-3 2
Electronico 16 N II2-3 2
Índice
2.5 Evacuación de los gases quemados ............................ 5
2.6 Instalación........................................................................... 5
3. Uso y mantenimiento
3.1 Funcionamiento ................................................................. 5
3.2 Regulación de la temperatura ........................................ 5
3.3 Ajuste del aparato ............................................................. 6
3.4 Mantenimiento ................................................................... 6
3.5 Conversión a otro tipos de gas ...................................... 6
3.6 Problemas y soluciones ................................................... 7
4. Manejo ........................................................................................8
1.2 Datos técnicos
Modelo: Electronico 11 Electronico 11N Electronico 14
Tipo: instantáneo instantáneo instantáneo
Tipo de Gas: L.P. NATURAL L.P.
Carga Térmica: 13,6 kW 13,6 kW 15,3 kW
Capacidad: 7,8 l/min 7,8 l/min 8,8 l/min
Eficiencia térmica mínima: 74% 74% 74%
Eficiencia térmica del producto: 84% 84% 84%
Flujo de agua: 4,4 l/min 4,6 l/min 5,8 l/min
Consumo de gas: 57 100 kJ/h 65 800 kJ/h 75 600 kJ/h
Presión hidrostática mínima requerida: 0,019 MPA (0,2 kg/cm 2 ) 0,019 MPA (0,2 kg/cm 2 ) 0,019 MPA (0,2 kg/cm 2 )
Modelo: Electronico 14N Electronico 16 Electronico 16N
Tipo: instantáneo instantáneo instantáneo
Tipo de Gas: NATURAL L.P. NATURAL
Carga Térmica: 15 kW 15 kW 15,3 kW
Capacidad: 8,6 l/min 8,6 l/min 8,8 l/min
Eficiencia térmica mínima: 74% 74% 74%
Eficiencia térmica del producto: 84% 84% 84%
Flujo de agua: 5,8 l/min 6,4 l/min 6,4 l/min
Consumo de gas: 81 300 kJ/h 72 800 kJ/h 81 300 kJ/h
Presión hidrostática mínima requerida: 0,019 MPA (0,2 kg/cm 2 ) 0,019 MPA (0,2 kg/cm 2 ) 0,019 MPA (0,2 kg/cm 2 )
2 6 720 607 172

1.3 Dimensiones (en mm)
D667_029
1.4 Esquema técnico
6 720 607 172
G.L.P.
Fig. 1
Fig. 2
1 - Carcasa
2 - Abertura para fijación a la pared
3 - Ventana para el piloto
4 - Selector de temperatura
5 - Conexión de gas (Ø)
6 - Collarín
7 - Chimenea
8 - Cuerpo de caldeo
9 - Respaldo
10 - Cuerpo de gas
11 - Módulo de encendido
12 - Cuerpo de agua
13 - Caja de pilas
14 - Micro-conmutador
Dimensiones
A B C D E F G Ø
(mm) Conexión gas
Electronico 11 360 680 228 120 462 162 30 1/2"
Electronico 14 400 755 228 125 500 196 30 1/2"
Electronico 16 460 755 334 125 530 166 30 1/2"
* El tubo rígido de evacuación de los gases de combustión deberá ser introducido en el collarín. El
diámetro exterior del tubo debe ser igual al valor del diámetro del collarín de la chimenea, indicado
en la tabla con las dimensiones del aparato.
Gas Natural
1 - Quemador piloto
2 - Bujía de encendido
3 - Sonda de ionización
4 - Cuerpo de caldeo
5 - Quemador
6 - Inyector
7 - Toma de presión
8 - Arandela de estrangulación
9 - Válvula cierre de gas
10 - Válvula de membrana
11 - Electroválvula piloto
12 - Electroválvula servo
13 - Válvula de encendido lento
14 - Venturi
15 - Tubo de alimentación de gas
16 - Cuerpo de agua
17 - Cono de regulación
18 - Selector de temperatura
19 - Microconmutador
20 - Estabilizador caudal de agua
21 - Filtro de agua
22 - Membrana
23 - Tubo de agua fría
24 - Tubo de agua caliente
25 - Caja de pilas
26 - Interruptor
27 - Módulo de encendido
28 - Válvula de gas principal
29 - Tubo de gas piloto
30 - Limitador de temperatura
31 - Tornillo de ajuste
3

1.5 Esquema eléctrico
E661_002
1 - Electro válvula servo
2 - Válvula de membrana
3 - Electroválvula piloto
4 - Electrodo de ionización
5 - Bujía de encendido
6 - Microconmutador
7 - Pilas de 1,5 V
8 - Módulo de encendido
9 - Limitador de temperatura
10 - Interruptor
11 - Led - control de potencia de bateria
4 6 720 607 172
Fig. 3

2. Requisitos para la instalación
2.1 Normas de montaje
Antes de la instalación del calentador es preciso solicitar la
autorización de la empresa suministradora de gas y de un
instalador autorizado.
El montaje, la conexión de gas y salida de gases, la puesta
en marcha, sólo deben realizarse por un instalador autorizado
por la empresa suministradora de gas.
Además se tendrán en cuenta las normas locales de la
empresa suministradora de agua y las disposiciones
constructivas.
2.2 Lugar de instalación
Montar el calentador en un local bien ventilado y con tubo
de evacuación para los gases quemados.
Para evitar la corrosión, el aire de combustión debe estar
libre de materias agresivas.
Como muy corrosivos se entienden los hidrocarburos
halogenados que contienen compuestos de cloro y flúor,
que pueden estar contenidos p.ej. en disolventes, colorantes,
pegamentos, gases de propulsión y detergentes .
La temperatura máxima de superfície, a excepción del
conducto de la salida de humos, está por debajo de 85°C.
Por lo tanto no se necesitan especiales medidas de
protección para materiales de construcción inflamables y
muebles empotrados.
Para facilitar el mantenimiento, sugerimos tomar en cuenta
las distancias indicadas en la Fig. A, pag. 6.
El aparato no deberá ser instalado en recintos donde la
temperatura ambiente pueda descender bajo 0°C.
En caso de haber riesgo de heladas, desconectar el
interruptor del aparato, retirar las pilas y vaciar el calentador.
Quitar la carcasa, para ello:
- Quitar el selector de temperatura y destornillar el casquillo.
Empujar la carcasa hacia adelante y levantarla.
Colocar los tornillos y taquetes en la pared.
Fijar el aparato en la pared.
2.3 Conexión del agua
Es recomendable purgar previamente la instalación, pues
la existencia de arenas pueden provocar una reducción del
caudal de agua y en último caso, la obstrucción total. Fíjese
si el filtro de agua está bien colocado en el cuerpo de agua.
Hacer el mantenimiento periódico del filtro. Identificar el
tubo de agua fría (a la derecha) y el tubo de agua caliente
(a la izquierda) para evitar cualquier conexión equivocada.
2.4 Conexión del gas
Prestar atención a la limpieza del conducto de gas.
Fijar los diámetros del conducto según la potencia del
calentador a instalar.
Prever una llave de corte lo más próxima al aparato.
2.5 Evacuación de los gases quemados
Montar el tubo de evacuación de los gases quemados
conforme las normas, con la inclinación y el diámetro
adecuados. El tubo rígido de evacuación de los gases de
combustión deberá ser introducido en el collarín. El diámetro
exterior del tubo debe ser igual al valor del diámetro del
collarín de la chimenea, indicado en la tabla con las
dimensiones del aparato.
Es muy importante que el conducto de evacuación de
6 720 607 172
gases quemados respete tanto el diámetro de salida del
aparato como las disposiciones y normativas, a fin de
garantizar una correcta evacuación.
2.6 Instalación
Abrir la llave de cierre del gas y la válvula de cierre del
agua.
Comprobar la hermeticidad del aparato y las conexiones de
gas y agua.
Sistema abierto (por medio de tinaco) para alimentación de
agua al calentador: se debe instalar en la salida de agua
caliente un jarro de aire.
Sistema cerrado para alimentación de agua al calentador:
se debe instalar en la salida de agua caliente una válvula
de alivio calibrada a lo que especifique el fabricante del
calentador.
La presión de alimentación de gas debe estar regulada de
acuerdo al tipo de combustible que se utilice: Gas L.P. a
2,74 kPa y Gas natural 1,76 kPa.
Introducir las dos pilas R 20 de 1,5 V en la caja
correspondiente (ver fig. 8).
G661_014
Valores mínimos:
A ≥ 10 cm
B ≥ 40 cm
C ≥ 30 cm
3. Uso y mantenimiento
Fig. 4
Esta prohibido al usuario cualquier intervención sobre
un dispositivo precintado.
3.1 Funcionamiento
Es muy fácil la puesta en marcha del calentador, ya que el
mismo está equipado con ignición electrónica.
Para tal fin, basta conectar el interruptor (ver fig. 8).
Después de este procedimiento abrir la llave de agua, lo
cual provoca el encendido:
Primero del quemador piloto y cuatro segundos después el
quemador principal.
El quemador piloto se apaga cerca de diez segundos
después.
De este modo se obtiene un ahorro energético considerable
ya que el quemador piloto funciona el tiempo mínimo
necesario hasta la ignición del quemador principal,
contrariamente a los sistemas convencionales en los que
existe un funcionamiento permanente.
Cuando eventualmente exista aire en la red de gas la primera
puesta en marcha podrá no ser instantánea.
Por ello se deberá cerrar la llave de agua caliente y volver a
abrirla nuevamente. Esto provoca que el proceso de
encendido se vuelva a iniciar.
5

Ante una eventual helada, apagar el aparato y vaciar el
circuito de agua.
3.2 Regulación de la temperatura
El selector de temperatura permite ajustar el caudal y la
temperatura del agua según las necesidades.
Girando en el sentido de las agujas del reloj disminuye el
caudal y aumenta la temperatura; Girando en el sentido
contrario aumenta el caudal y disminuye la temperatura.
Ajustando la temperatura para el valor mínimo de acuerdo
con las necesidades, se disminuye el consumo de energía
y la probabilidad de depósito de cal en el intercambiador
de calor.
3.3 Ajuste del aparato
Todos los calentadores vienen ajustados de fábrica, no
necesitándose ningún tipo de ajuste.
Los calentadores para G.L.P. (gas licuado del petróleo)
Butano/Propano son ajustados a la presión de conexión de
28/37 mbar. Los aparatos de Gas Natural, son ajustados
para gas con índice de Wobbe de 15 kWh/m 3 y para la
presión de conexión de 18 mbar.
3.4 Mantenimiento
El mantenimiento y reparación de este producto debe ser
hecho sólo por el Centro de Servicio Autorizado BOSCH.
Después de haber sido usado durante un año, el aparato
debe ser comprobado, limpiado a fondo y eventualmente
descalcificado.
Limpiar el bloque de láminas en el lado de la salida de
humos.
Comprobar el bloque térmico y los tubos de conexión para
ver si es necesario descalcificar y hacerlo eventualmente
según las prescripciones del fabricante con medios usuales
en el comercio.
Por fin controlar la hermeticidad del grupo de gas y agua y
hacer un control funcional completo.
Si es necesario utilizar sólo piezas de repuesto originales.
3.5 Conversión a otro tipos de gas
Utilizar sólo el juego de conversión original.
La conversión se deberá realizar sólo por un técnico
autorizado.
DIAGRAMA A
CALENTADOR
BOSCH
6 6 720 607 172

3.6 Problemas y soluciones
El montaje, el mantenimiento y la reparación sólo deben ser efectuadas por técnicos acreditados.
La siguiente tabla pretende exponer algunas soluciones para problemas simples:
6 720 607 172
Problema Causa possible Solución
Aparato no efectúa el encendido. Pilas gastadas o mal colocadas, o Verificar su posición y sustituirlas si
interruptor abierto.
es necesario.
Indicador situado al lado del Pilas gastadas Sustituir pilas.
interruptor parpadea.
Encendido del quemador piloto de
forma lenta y dificil.
Agua poco caliente. Verificar la posición del selector de
temperatura, y efectuar la regulación
de acuerdo con la temperatura
Agua poco caliente, llama débil. Presión de gas insuficiente.
deseada (ver 3.2).
Verificar el regulador de lo tanque y si
no es el adecuado o no funciona
correctamente, sustituirlo.*
Verificar si los tanques (Butano) se
congelan durante el funcionamiento, y
en caso afirmativo trasladarlas para
un local menos frío.
Agua con caudal reducido. Presión de conexión del agua Verificar y corregir.
insuficiente.
Llave
sucios.
de paso o grifo mezclador Verificar y limpiar.
Cuerpo de agua obstruído. Limpiar filtro. *
Cuerpo de caldeo obstruído (cal). Limpiar y descalcificar si es
No se enciende el piloto
necesario. *
con Tornillo del microinterruptor del cuerpo Cerrar el agua. *
circulación de agua.
de agua mal ajustado.
Aflojar el tornillo de ajuste hasta que
intente encender.
Apretar el tornillo una vuelta y media.
El piloto intenta encender sin
circulación de agua.
Tornillo del microinterruptor del cuerpo
de agua mal ajustado.
Abrir el agua. *
Apretar el tornillo de ajuste hasta que
no intente encender.
Apretar el tornillo una vuelta y media
mas.
Las situaciones indicadas con un * sólo deberán ser solucionadas por un técnico acreditado.
7

4. Manejo
Abrir la llave de paso de gas del aparato y la llave de entrada de agua fría
Conectar y desconectar
G767_163
G667_092
Introducir las dos pilas D de
1,5 V en la caja
Para conectar el calentador, colocar el
interruptor en la posición
Regulación de la temperatura
Girando en sentido contrario al de
las agujas del reloj
Aumenta el caudal y disminuye
la temperatura del agua
G661_004
G083_248
Cuando el "led" comienza a parpadear, es
necesario sustituir las pilas
G767_163
Para desconectar el calentador, colocar
el interruptor en la posición
Girando en el sentido de las
agujas del reloj
Disminuye el caudal y aumenta
la temperatura del agua
Fig. 8
