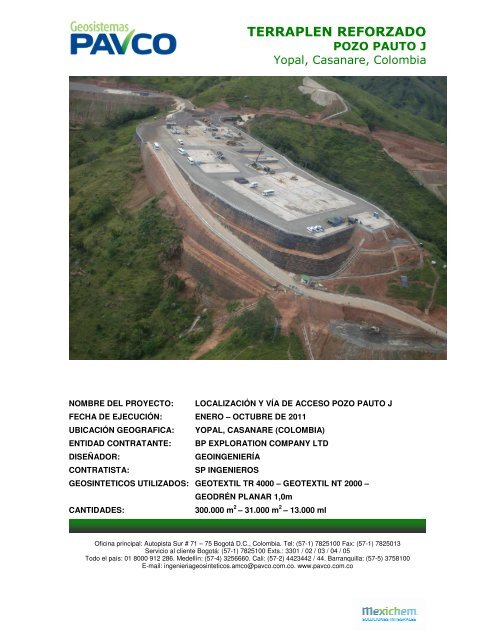

TERRAPLEN REFORZADO - Pavco

NOMBRE DEL PROYECTO:
FECHA DE EJECUCIÓN:
UBICACIÓN GEOGRAFICA:
ENTIDAD CONTRATANTE:
DISEÑADOR:
CONTRATISTA:
GEOSINTETICOS UTILIZADOS:
CANTIDADES:
TERRAPLEN REFORZADO
POZO PAUTO J
Yopal, Casanare, Colombia
LOCALIZACIÓN Y VÍA DE ACCESO POZO PAUTO J
ENERO – OCTUBRE DE 2011
YOPAL, CASANARE (COLOMBIA)
BP EXPLORATION COMPANY LTD
GEOINGENIERÍA
SP INGENIEROS
GEOTEXTIL TR 4000 – GEOTEXTIL NT 2000 –
GEODRÉN PLANAR 1,0m
300.000 m 2 – 31.000 m 2 – 13.000 ml
Oficina principal: Autopista Sur # 71 – 75 Bogotá D.C., Colombia. Tel: (57-1) 7825100 Fax: (57-1) 7825013
Servicio al cliente Bogotá: (57-1) 7825100 Exts.: 3301 / 02 / 03 / 04 / 05
Todo el país: 01 8000 912 286. Medellín: (57-4) 3256660. Cali: (57-2) 4423442 / 44. Barranquilla: (57-5) 3758100
E-mail: ingenieriageosinteticos.amco@pavco.com.co. www.pavco.com.co

LA SOLUCIÓN:
Se diseñaron y construyeron terraplenes
reforzados con geotextil tejido TR4000
(75 kN/m), se conformaron utilizando el suelo
de los cortes realizados en el proyecto, con
contenido de finos menores al 30% y de
plasticidad baja. La altura de los terraplenes
varió entre 10 m y 35 m, construidos de
manera escalonada, con bermas de 4 m y
taludes 0,5 H:1,0 V. Se controló el ingreso
de agua a la masa de suelo mediante dren
francés en el espaldón (NT 2000) y subhorizontalmente
utilizando geodrén planar.
TERRAPLEN REFORZADO
POZO PAUTO J
Yopal, Casanare, Colombia
EL PROBLEMA: Debido al relieve abrupto
de la zona, se debía adecuar el área del
proyecto para obtener superficies
horizontales para la operación del pozo
Pauto J. La compañía BP contrató los
estudios geotécnicos con la firma consultora
Geoingeniería para seleccionar el sitio de
ubicación del área de perforación Pauto J y
además del diseño de la plataforma de
operaciones, campamentos y vías de
acceso.
EL RESULTADO:
Con los terraplenes reforzados se obtuvo una
adecuación petrolera de 137.300 m 3 , y para
la vía 30.200 m 3 , utilizando material del sitio,
logrando una mínima afectación ambiental,
asegurando estabilidad geotécnica,
minimizando el movimiento de tierras y
facilidad constructiva.
