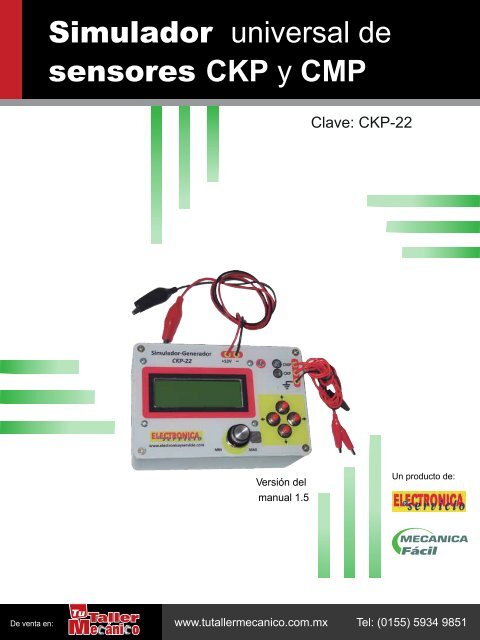

Simulador universal de
sensores CKP y CMP
Clave: CKP-22
Versión del
manual 1.5
Un producto de:
w.electronicayservicio.com
De venta en:
De venta en:
ventas@tutallermecanico.com.mx
www.tutallermecanico.com.mx
Tel: (0155) 5934 9851
www.tutallermecanico.com.mx Tel: (0155) 5934 9851

CKP-22
Generador de señales
CKP y CMP
CKP-22
Este instrumento genera señales sincronizadas
del tipo CKP (sensor del cigüeñal) y
CMP (sensor del árbol de levas) y es utilizado
para probar computadoras automotrices
fuera del automóvil (banquearlas)
así como probar computadoras instaladas
en el vehículo para detectar si la ECU funciona
correctamente o está fallando esto
Idea original
Profr. José Luis
Orozco Cuautle.
100% si la falla en el vehículo es mecánica
o electrónica.
2
De venta en:
www.tutallermecanico.com.mx Tel: (0155) 5934 9851

CKP-22
-
12 V
C.D
+
Display LCD
Botón para
salir del menú
Control para modificar los RMP
Tierra
Salida de señal CKP
Salida de señal CMP
Botón para navegarar
arriba del menú
Botón para
entrar al menú
Botón para navegar
abajo del menú
fig. 1
En la Fig. 1 se muestra las partes principales de este simulador o generador de señales CKP y
CMP.
3
De venta en:
www.tutallermecanico.com.mx Tel: (0155) 5934 9851

CKP-22
Este equipo está diseñado para producir señales
de vehículos de las marcas: Chrysler, Ford,
VW, Honda, Nissan y además cuenta con un
Menú que le permite generar señales CKP
y CMP universales y dichas señales permiten
hacer funcionar computadoras automotrices
de una gran variedad de marcas y modelos
diferentes.
fig. 2
En la fig. 2, 3 y 4 se pueden apreciar el menú
de navegación en el display de LCD con que
cuenta el CKP-22.
Este equipo es actualizable y se le irán agregando
nuevas señales de CKP y CMP conforme
vayan saliendo nuevos vehículos al mercado
automotriz.
fig. 3
Le recomendamos use su simulador
CKP-22 junto con el ECU-22.
fig. 4
4
De venta en:
www.tutallermecanico.com.mx Tel: (0155) 5934 9851

CKP-22
Cuando seleccione la marca del vehículo
para generar las señales CKP y CMP sincronizadas
ubique el tipo de señal que deseé de
Chrysler
Volkswagen
Indice Modelo/ECU Indice Modelo/ECU
en
en
Menú
Menú
1 SBEC I
2 SBEC III gris
3 SBEC III negro
4 JTEC 6 cilindros
5 NGC 4 cilindros
6 NGC 6 cilindros
7 NGC 8 cilindros
8 Stratus 2000
9 300M Special 2004
10 300 2012
11 Cruiser 2004
12 Cruiser 2005
13 Cruiser 2007
14 Cruiser 2009
15 Modelo 2005
16 Pacifica 2005
17 Sebring 2002
18 Sebring 2004
1 IAW 4LV
2 IAW 4SV
3 IAW 1AVB
4 ME 7.5.10
5 ME 7.5.20
6 ME 7.5.30
7 ME 7.5
8 Jetta 1994
9 Jetta 1995
10 Jetta 2000
11 Jetta 2001
12 Jetta GL 2001
13 Jetta 2003
14 Beetle 2001
15 Golf 2001
16 Golf GL 2003
17 Passat 2001
18 Bora 2009
acuerdo a los números que vienen en las siguientes
tablas esto se deja ver en la figura 4.
Ford
Indice Modelo/ECU
en
Menú
1 EEC-IV
2 EEC-V
3 EEC-VI
4 PCM 122
5 PCM 140
6 PCM 150
7 PCM 150R
8 PCM 170
9 PCM 190
Nissan
Indice Modelo/ECU
en
Menú
1 Sentra 2001
Honda
Indice Modelo/ECU
en
Menú
1 Civic 2003EX
GM
Indice Modelo/ECU
en
Menú
1 Cavalier LS 1998
2 Monte Carlo LS 1999
3 Trailblazer LS 2003
4 Trailblazer LS 2006
5 Aveo 2004
6 Aveo LS 2005
7 Aveo 2007
8 Aveo LS 2008
9 Optra 2004
10 Classic 2004
11 Colorado 2005
12 Impala 2005
13 Malibu LS 2006
14 Malibu LS 2008
15 HHR LS 2008
16 Solverado 2008
17 Traverse LS 2009
18 Astra 2000
19 Astra 2001
Dodge
Indice Modelo/ECU
en
Menú
1 Charger SXT 2006
2 Grand Caravan
2000
3 Grand Caravan
STX 2005
4 Grand Caravan
2005
5 Grand Caravan
2008
6 Intrepid 1999
7 Intrepid 2000
8 Intrepid ES 2002
9 Intrepid SE 2002
10 Neon Sport 1999
11 Neon ES 2000
12 Dakota 2001
13 Dakota SLT
2006
14 Durango 2001
15 Durango Limited
2005
16 Ram 1500 2003
17 Ram 1500 Truck
ST 2005
18 Ram 1500 Truck
SLT 2008
19 Charger SXT
2006
20 Avenger 2008
Indice
en
Menú
Universal
Nombre
36-1
60-2
Fonica
Hall Magnetic
58+1
57+1
36+1
24+1
22+1
4+1
36-2
5
De venta en:
www.tutallermecanico.com.mx Tel: (0155) 5934 9851

CKP-22
Para conectar adecuadamente su simulador
ECU-22 y el CKP-22 usted deberá de conocer
los pines o terminales de la computadora
que desea probar y le recomendamos tenga
la mano la información de la computadora
que está bajo prueba inclusive puede usted a
ayudarse de los manuales de computadoras
y módulos automotrices que Mecánica Fácil
edita y que usted podrá adquirir ya sea en formato
electrónico o bien en formato impreso.
No olvide que el presente manual va a tener
actualizaciones por lo tanto le recomendamos
visite con regularidad la página de Electrónica
y Servicio en donde podrá encontrar
la última versión de este manual así mismo es
importante señalar el hecho de que en un futuro
puede cambiar tanto el hardware como
el software de su simulador y usted sabe que
cuenta con Electrónica y Servicio para tener
su equipo actualizado eso significa que estaremos
en contacto con usted para que cuando
surga una nueva versión le invitaremos
para que la actualice y con ello podrá trabajar
con la mas moderna tecnología al reparar
computadoras automotrices o inclusive
vehículos.
