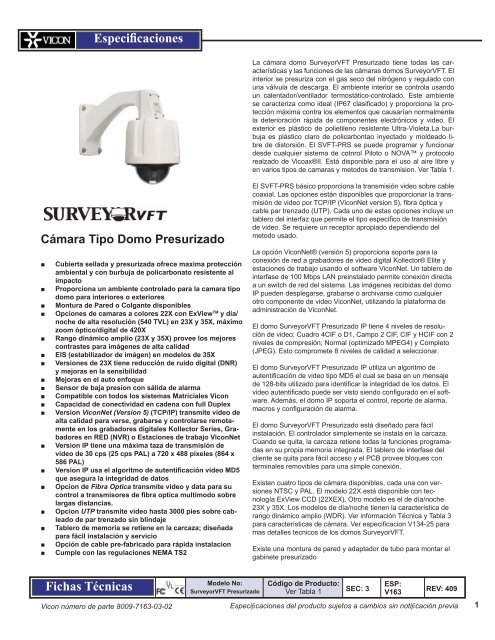

Especificaciones
La cámara domo SurveyorVFT Presurizado tiene todas las características
y las funciones de las cámaras domos SurveyorVFT. El
interior se presuriza con el gas seco del nitrógeno y regulado con
una válvula de descarga. El ambiente interior se controla usando
un calentador/ventilador termostático-controlado. Este ambiente
se caracteriza como ideal (IP67 clasifi cado) y proporciona la protección
máxima contra los elementos que causarían normalmente
la deterioración rápida de componentes electrónicos y video. El
exterior es plástico de polietileno resistente Ultra-Violeta.La burbuja
es plástico claro de policarbontao inyectado y moldeado libre
de distorsión. El SVFT-PRS se puede programar y funcionar
desde cualquier sistema de cotnrol Piloto o NOVA y protocolo
realzado de Vicoax®II. Está disponible para el uso al aire libre y
en varios tipos de camaras y metodos de transmision. Ver Tabla 1.
Cámara Tipo Domo Presurizado
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
Cubierta sellada y presurizada ofrece maxima protección
ambiental y con burbuja de policarbonato resistente al
impacto
Proporciona un ambiente controlado para la camara tipo
domo para interiores o exteriores
Montura de Pared o Colgante disponibles
TM
Opciones de camaras a colores 22X con ExView y día/
noche de alta resolución (540 TVL) en 23X y 35X, máximo
zoom óptico/digital de 420X
Rango dinámico amplio (23X y 35X) provee los mejores
contrastes para imágenes de alta calidad
EIS (estabilizador de imágen) en modelos de 35X
Versiones de 23X tiene reducción de ruido digital (DNR)
y mejoras en la sensibilidad
Mejoras en el auto enfoque
Sensor de baja presion con sálida de alarma
Compatible con todos los sistemas Matriciales Vicon
Capacidad de conectividad en cadena con full Duplex
Version ViconNet (Version 5) (TCP/IP) transmite video de
alta calidad para verse, grabarse y controlarse remotamente
en los grabadores digitales Kollector Series, Grabadores
en RED (NVR) o Estaciones de trabajo ViconNet
Version IP tiene una máxima taza de transmisión de
video de 30 cps (25 cps PAL) a 720 x 488 píxeles (864 x
586 PAL)
Version IP usa el algoritmo de autentificación video MD5
que asegura la integridad de datos
Opcion de Fibra Optica transmite video y data para su
control a transmisores de fibra optica multimodo sobre
largas distancias.
Opcion UTP transmite video hasta 3000 pies sobre cableado
de par trenzado sin blindaje
Tablero de memoria se retiene en la carcaza; diseñada
para fácil instalación y servicio
Opción de cable pre-fabricado para rápida instalacion
Cumple con las regulaciones NEMA TS2
El SVFT-PRS básico proporciona la transmisión video sobre cable
coaxial. Las opciones están disponibles que proporcionar la transmisión
de video por TCP/IP (ViconNet version 5), fi bra óptica y
cable par trenzado (UTP). Cada uno de estas opciones incluye un
tablero del interfaz que permite el tipo específi co de transmisión
de video. Se requiere un receptor apropiado dependiendo del
metodo usado.
La opción ViconNet® (versión 5) proporciona soporte para la
conexión de red a grabadores de video digital Kollector® Elite y
estaciones de trabajo usando el software ViconNet. Un tablero de
interfase de 100 Mbps LAN preinstalado permite conexión directa
a un switch de red del sistema. Las imágenes recibidas del domo
IP pueden desplegarse, grabarse o archivarse como cualquier
otro componente de video ViconNet, utilizando la plataforma de
administración de ViconNet.
El domo SurveyorVFT Presurizado IP tiene 4 niveles de resolución
de video; Cuadro 4CIF o D1, Campo 2 CIF, CIF y HCIF con 2
niveles de compresión; Normal (optimizado MPEG4) y Completo
(JPEG). Esto compromete 8 niveles de calidad a seleccionar.
El domo SurveyorVFT Presurizado IP utiliza un algoritmo de
autentifi cación de video tipo MD5 el cual se basa en un mensaje
de 128-bits utilizado para identifi car la integridad de los datos. El
video autentifi cado puede ser visto siendo confi gurado en el software.
Además, el domo IP soporta el control, reporte de alarma,
macros y confi guración de alarma.
El domo SurveyorVFT Presurizado está diseñado para fácil
instalación. El controlador simplemente se instala en la carcaza.
Cuando se quita, la carcaza retiene todas la funciones programadas
en su propia memoria integrada. El tablero de interfase del
cliente se quita para fácil acceso y el PCB provee bloques con
terminales removibles para una simple conexión.
Existen cuatro tipos de cámara disponibles, cada una con versiones
NTSC y PAL. El modelo 22X está disponible con tecnología
ExView CCD (22XEX). Otro modelo es el de día/noche
23X y 35X. Los modelos de día/noche tienen la característica de
rango dinámico amplio (WDR). Ver información Técnica y Tabla 3
para características de cámara. Ver especifi cacion V134-25 para
mas detalles tecnicos de los domos SurveyorVFT.
Existe una montura de pared y adaptador de tubo para montar el
gabinete presurizado
Fichas Técnicas
Vicon número de parte 8009-7163-03-02
Modelo No:
SurveyorVFT Presurizado
Código de Producto:
Ver Tabla 1 SEC: 3
ESP:
V163
REV: 409
Especifi caciones del producto sujetos a cambios sin notificación previa 1

Especificaciones del Producto
EQUIPO ASOCIADO Y OPCION DE ACCESORIOS
Montura de Pared Modelo SVFT-PR-WMA, Código de Producto
8381-01: Usado para montar facilmente el domo presurizado
a una superfi cie horizontal en aplicaciones de interiores
o exteriores. Referirse a la Especifi cación de Producto V144.
Adaptador para Tubo Modelo SVFT-PR-P, Código de Producto
8382-00: Usado para montar facilmente el domo
presurizado a varias monturas de SurveyorVFT o instalacion
vertical de tubo Schedule 40 de rosca 1-1/2 pulgadas
NPT. Referirse a la Especifi cación de Producto V144.
Cable Coaxial Pre-Fabricado Modelo SVFT-PRC12, Código de Producto
8739-00: cable coaxial pre-fabricado para todas las conecciones.
Cable de Par Trenzado Pre-Fabricado Modelo SVFT-
PRC12T, Código de Producto 8740-00: cable de par
trenzado pre-fabricado para todas las conecciones.
Número de
Modelo
Código de
Producto
Ambiente/Tipo
de Cableado
Tipo de
Cámara/Formato
Tipo de
Montaje
Zoom Optico/ Zoom
Total
Tipo de Domo
Acrílico
SVFT-PRS22E 8768-00 Exterior/Coax. Color/NTSC con ExView TM Colgante ExView 22x/264x Claro
SVFT-PRS22EC 8768-01 Exterior/Coax. Color/PAL con ExView TM Colgante ExView 22x/264x Claro
SVFT-PRS22E-F 8768-30 Exterior/Fibra Color/NTSC con ExView TM Colgante ExView 22x/264x Claro
SVFT-PRS22E-FC 8768-31 Exterior/Fibra Color/PAL con ExView TM Colgante ExView 22x/264x Claro
SVFT-PRS22E-T 8768-40 Exterior/UTP Color/NTSC con ExView TM Colgante ExView 22x/264x Claro
SVFT-PRS22E-TC 8768-41 Exterior/UTP Color/PAL con ExView TM Colgante ExView 22x/264x Claro
SVFT-PRS22E-V5 8768-75 Exterior/Cat 5 Color/NTSC con ExView TM Colgante ExView 22x/264x Claro
SVFT-PRS22E-V5C 8768-76 Exterior/Cat 5 Color/NTSC con ExView TM Colgante ExView 22x/264x Claro
SVFT-PRS23 8769-00 Exterior/Coax Color/NTSC (día/noche; WDR y Colgante 23x/276x Claro
DNR)
SVFT-PRS23-C 8769-01 Exterior/Coax Color/PAL (día/noche; WDR & DNR) Colgante 23x/276x Claro
SVFT-PRS23-F 8769-30 Exterior/Fibra Color/NTSC (día/noche; WDR & Colgante 23x/276x Claro
DNR)
SVFT-PRS23-FC 8769-31 Exterior/Fibra Color/PAL (día/noche; WDR & DNR) Colgante 23x/276x Claro
SVFT-PRS23-T 8769-40 Exterior/UTP Color/ NTSC (día/noche; WDR & Colgante 23x/276x Claro
DNR)
SVFT-PRS23-TC 8769-41 Exterior/UTP Color/ NTSC (día/noche; WDR & Colgante 23x/276x Claro
DNR)
SVFT-PRS23-V5 8769-75 Exterior/Cat 5 Color/ NTSC (día/noche; WDR & Colgante 23x/276x Claro
DNR)
SVFT-PRS23-V5-C 8769-76 Exterior/Cat 5 Color/ NTSC (día/noche; WDR & Colgante 23x/276x Claro
DNR)
SVFT-PRS35 9103-00 Exterior/Coax. Color/ PAL (día/noche; WDR; DNR, Colgante 35x/420x Claro
estabilizador de imágen)
SVFT-PRS35-C 9103-01 Exterior/Coax. Color/ PAL (día/noche; WDR; DNR, Colgante 35x/420x Claro
estabilizador de imágen)
SVFT-PRS35-F 9103-30 Exterior/Fibra Color/ PAL (día/noche; WDR; DNR, Colgante 35x/420x Claro
estabilizador de imágen)
SVFT-PRS35-FC 9103-31 Exterior/Fibra Color/ PAL (día/noche; WDR; DNR, Colgante 35x/420x Claro
estabilizador de imágen)
SVFT-PRS35-T 9103-40 Exterior/UTP Color/ PAL (día/noche; WDR; DNR, Colgante 35x/420x Claro
estabilizador de imágen)
SVFT-PRS35-TC 9103-41 Exterior/UTP Color/ PAL (día/noche; WDR; DNR, Colgante 35x/420x Claro
estabilizador de imágen)
SVFT-PRS35-V5 9103-75 Exterior/Cat 5 Color/ PAL (día/noche; WDR; DNR, Colgante 35x/420x Claro
estabilizador de imágen)
SVFT-PRS35-V5-C 9103-76 Exterior/Cat 5 Color/ PAL (día/noche; WDR; DNR,
estabilizador de imágen)
Colgante 35x/420x Claro
Tabla 1: Modelos y Opciones de los SurveyorVFT
2
Fichas Técnicas
Modelo No:
SurveyorVFT Presurizado
Código de Producto:
ESP:
Ver Tabla 1 SEC: 3 REV: 409
V163

Especificaciones del Producto
Número de
Modelo
Código de
Producto
Descripción
VF-1400R 8421-00 Receptor de fi bra optica simplex video, duplex RS-422 data bi-directional, para domos SurveyorVFT
VF-1400RR 8421-02 Receptor de fi bra optica, Montura de armario, simplex video, duplex RS-422 data bi-directional, para
domos SurveyorVFT
SVFT-GLD 8423-00 Caja de tarjetas de recptores de fi bra optica con fuente de alimentacion incluida
Tabla 1 (cont): Opciones de Receptores de Fibra Optica
Número de
Modelo
Código de
Producto
Descripción
V-VID-BAL 6518-20 Transmisor, convierte UTP video a compuesto, transmite o recibe video u data Vicoax hasta 1000 pies
(304 mtrs) sobre cable de par trenzado
V652R-NVT 7453-00 Receptor, convierte UTP video a compuesto, transmite o recibe video y data hasta 3000 pies (1000 mtrs)
sobre cable de par trenzado. No soporta Vicoax
V1613-NVT 7648-00 Receptor Hub de 16 canales, convierte UTP video a compuesto, transmite o recibe video y data hasta
1000 pies (304 mtrs) sobre cable de par trenzado.
V1662-NVT 8349-10 Receptor Hub de 16 canales, convierte UTP video a compuesto, transmite o recibe video y data hasta
3000 pies (1000 mtrs) sobre cable de par trenzado. No soporta Vicoax
Tabla 1 (cont): Opciones de Receptores UTP
Número de
Modelo
Código de
Producto
Descripción
S24WPS-1 7028-10 1 Canal, 120 VAC entrada, 24 VAC sálida, 2 amperes para Domo Interior/exterior SurveyorVFT
S24PS 7027-00 1 Canal,120 VAC entrada, 24 VAC sálida, 2.5 amperes para Domo Interior SurveyorVFT
S24PS-230 7027-01 1 Canal, 230 VAC entrada, 24 VAC sálida, 2.5 amperes para Domo Interior SurveyorVFT
S28PS-1 7029-10 1 Canal,120 VAC entrada, 24 VAC sálida, 2.15 amperes para Domo Interior SurveyorVFT
S28WPS-1 7030-10 1 canal, 120 VAC entrada, 24 VAC sálida, 3 amperes para Domo exterior SurveyorVFT
S28WPS-230 7030-01 1 Canal,230 VAC entrada, 24 VAC sálida, 3 amperes para Domo exterior SurveyorVFT
V2448-175PS 6410-20 Cuatro canales, 120 VAC entrada, 24/28 VAC sálida (seleccionable por jumper), 7/6.25 amperes (total),
para Domo Interior SurveyorVFT
V248-600PS 8438 Ocho canales, 120 VAC entrada, 24 VAC sálida, 25 amperes (total), para Domo Interior SurveyorVFT
V248-300PS 6422-10 Ocho canales, 120 VAC entrada 24/28 VAC sálida (seleccionable por jumper), 12.5/10 amperes (total),
para Domo Interior SurveyorVFT
V2416-600PS 8437 Dieciseis canales, 120 VAC entrada, 28 VAC sálida, 26 amperes (total), para Domo Interior SurveyorVFT
Precaución: Ser consciente que algunas de estas fuentes de alimentación están para el uso de interior solamente. También observar que en
las unidades de varios canales, el amperaje indicado es el total para todos los canales. Para asegurar la suficiente corriente a las cámaras
individuales, conectar solamente el número de cámaras que utilicen menos que la corriente máxima de la fuente.
Nota sobre protocolos competitivos: Todas las compañías llevan a cabo cambios y mejoras en sus productos. Ya que este producto puede
interconectar con el equipo no manufacturado por Vicon, hay una posibilidad que los protocolos del interfaz pudieron haber cambiado desde
que Vicon probó este producto con el equipo de interconexión. Vicon recomienda el comprar una sola unidad para la prueba antes de comprar
y de instalar este producto en cantidad.
El SurveyorVFT de Vicon esta diseñado para almacenar localidades de moviemintos PTZ en la memoria interna. Algunos controladores de
ciertos fabricantes estan diseñaods para guardas las localidades del PTZ en el controlador. Por lo tanto la funcionalidad de los domos Vicon no
puede que no funcione correctamente estos tipos de controladores.
Tabla 1 (cont): Fuente de Alimentación para SurveyorVFT
Fichas Técnicas
Modelo No:
SurveyorVFT Presurizado
Código de Producto:
ESP:
Ver Tabla 1 SEC: 3 REV: 409
V163
3

Especificaciones del Producto
CONSIDERACIONES DE RED
El domo IP SurveyorVFTse puede conectar a cualquier red ViconNet. Los grabadores existentes Kollector Elite Recorders y estaciones de trabajo
pueden ser usadas para visualizacion en vivo y grabar el video enviado por la cámara. Un red de video puede tan simple como conectando
una sola cámara domo SurveyorVFTa una estación de trabajo ViconNet o tan complea como la adición de varias redes interconectadas via
WAN.
Al añadir una cámara domo SurveyorVFT IP a una red ViconNet, se debe tomar en cuenta las siguientes consideraciones:
• El número de cámaras en un switch con respecto a las capacidades del switch y al trazado del ancho de banda de sistema.
• La limitaciones del ancho de banda en los puertos conectados a las estaciones de trabajo (usando un 100 ó 1000 Mbps).
• La capacidades de las estaciones de trabajo como velocidad de procesamiento y escritura del disco duro.
• Tamaño del almacenamiento y tipos de locadidad incluyendo estaciones de trabajo locales grabando añadidas a un dispositivo
SCSI RAID y NAS/SAN.
Referirse al diagrama de la red en la siguientes página para ejemplos de confi guraciones.
Rendimiento del ancho de banda en video basico es demostrado abajo. Esta fi gura muestra a un domo SurveyorVFT a 30 CPS con varias confi
guraciones de calidad y ambientes de moviemiento en el video. 30 CPS es la velocidad maxima de un cuadro de video de un SurveyorVFT. Se
puede obtener menores velocidades de cuadros tan bajo como 1 CPS. Cálculos de ancho de banda se pueden reducir proporcionalmente de
esta tabla. Por ejemplo:
Un SurveyorVFT programado a 10 FPS puede esperarse que consuma un ancho de banda de 0.5 Mbps @ Q5 y en alto movimiento en el
video.
Tabla de Ancho de Banda
4
Fichas Técnicas
Modelo No:
SurveyorVFT Presurizado
Código de Producto:
ESP:
Ver Tabla 1 SEC: 3 REV: 409
V163

Product Información Specification Técnica
ELÉCTRICO
Tipo de mecanismo:
Tipo de cámaras:
Paneo e inclinación motorizado
eléctricamente con controles
eléctricos.
Unidades disponibles en formatos
de colores o día y noche
(NTSC/PAL) con variedad de
zoom y caracteristicas.
Voltaje de entrada: 18-30 VAC. (Se opera con un
rango de voltaje de hasta 32
VAC. Para voltajes de entre
30-32 VAC, usa una fuente de
alimentación interior /seco exterior/húmedo
clase 3.
Max. distancia del cable de
voltaje: Ver Tabla 2.
Corriente:
Consumo de Energía:
Calor Equivalente:
Tipos de conectores:
Conector de la Carcaza:
Impedancia Salida de Video:
Fusible:
1.8 A con SurveyorVFT (coax,
UTP, Fibra); 2.3 A (ViconNet)
44 W con SurveyorVFT (coax,
UTP, Fibra); 54 W (ViconNet)
2.5 btu/min (0.6 kg-cal/min) con
SurveyorVFT (coax, UTP, Fibra);
3.1 btu/min (0.77 kg-cal/min)
ViconNet.
Nota: Estas fi guras representan
la conversión de 100% de la
energía eléctrica para calentar.
El porcentaje real del calor generado
será menos y variará de
producto al producto. Se proporcionan
estas fi guras como una
ayuda en la determinación del
grado del enfriamiento requerido
para una instalación
Salida de Video:
Coaxial: BNC-F
UTP: 3 posiciones atornillables
removibles
Fibra; Conector ST
Salida/entrada de control: 3
posiciones atornillables removibles
Tablero de Energía: 2 posiciones
atornillables removibles.
Entrada de Alarma: 8 posiciones
Salida Relevador: 8 posiciones
posiciones atornillables removibles.
23-pines, circular clasifi cado
para presión. Conector de
acoplamiento incluido para el
acceso al SurveyorVFT incluye
calentador/abanico, energía,
comunicaciones y video
75 ohms
F1: 5x20 mm, 1.6 A 250 VAC
slo-blo.
F2: 5x20 mm, 2.5 A 250 VAC
slo-blo.
Estandar de Emision de Frecuencia
de Radio: FCC Class A.
MECÁNICO
Aplicación: Interiores o Exteriores.
Montura: Pared con SVFT-PR-WMA o
montura colgante con SVFT-
PR-P adaptador de tubo
Tamaño Montura / Hilo: 4 Agujeros roscados (3.75 pulg.
/ 95 mm cuadrado) arriba usado
para añadir la montura. Cada
agujero roscado es 1/4-20 x
0.41 pulg. (10 mm) p\de profundidad.
Un sello es proveido para
sellar la interfase.
Tipo de Sello:
Construcción:
Color:
Rating IP:
Dimensiones:
Dimensiones de Envio:
AMBIENTAL
Peso:
Peso de Envio:
Anillo “O” de 1 Pulg. fabricando
de neopreno, 0.139 pulg.
(3.5mm) diametro de cordon y
un sello EPDM (goma)
Molde plástico, fundicion de
aluminio, anillo de ajuste, molde
de Zinc/aluminio.
Montura blanca, protector negro
y anillo de ajustes
IP67
Ver Figura.
Suspendido Interior.
Diámetro (D1): 9.5 pulg. (241
mm).
Diametro del Domo (D2) 6.0
Pulg. (152 mm)
Altura de la carcaza (H1): 7.3
pulg. (185 mm).
Altura total H(2): 10.2 Pulg. (259
mm)
Altura: 12.4 pulg. (315 mm).
Ancho: 15.25 pulg. (387 mm).
Largo: 20.75 pulg. (527 mm).
7.5 lb (23.4 kg).
12.0 Lbs (5.4 kg) con Surveyor-
VFT incluido
16 lb (7.3 kg)
Volumen del Envio: 2.3 ft 3 (0.07 m 3 ).
Temperatura ambiente y
Rango de humedad:
Temperatura mantenimiento y
Rango de humedad:
-30° F (-34°C) a 165° F (74° C)
en acuerdo con NEMA 2.1.5.1
STD 2; -40 a 132° F (-40 a 55°
C) rotación continúa. Hasta 90%
de humedad relativa condensada
14° F (-10°C) a 140° F (60° C)
maximo. Hasta 90% de humedad
relativa no condensada
Fichas Técnicas
ESP:
REV: 409
Modelo No:
SurveyorVFT Presurizado
Código de Producto:
Ver Tabla 1 SEC: 3
V163
5

Product Información Specification Técnica
Proteccion de Ingresión:
Conformidad NEMA TSA:
Viento:
EN60529, IP 67 rating
Frecuencia /Voltaje operativo:
2.1.2.2.1.3; Interruptor de
voltaje: 2.1.4; Temperatura &
Humedad: 2.1.5; Transeúntes,
servicio de energía: 2.1.6;
Terminales: 2.1.7; Transeúnte
terminales de entrada/salida:
2.1.7; Con imunidad destructiva
Transeúnte: 2.1.8; Vibración:
2.1.9; Choque (Impacto): 2.1.10
Probado en vientos continuos
hasta 120 mph y con las ráfagas
de150 mph.
Precisión en Ajustes
(Paneo & Inclinación):
1 seg nominal.
Exactitud de los Presets
(Paneo & Inclinación): 0.1° maximum.
Capacidades de
Circuíto:
8 circuítos disponibles. 32 eventos
programable por circuítos .
Eventos pueden ser posiciones
predefi nidad con control de
velocidad, reconocimiento de
alarmas, control de pausas y
relevos, llamamiento, repeticiones
o ahorros de autocircuítos,
ahorrar / llamar estados de
las camaras.
OPERACIONAL DE LA CARCAZA
Presurización:
Presión Operativa:
Presion de Desscarga:
Indicador de Baja Presión:
Protección de Voltaje:
Válvula tipo Schraeder usada
para llenar y vasear la carcaza
con gas nitrogeno seco. Válvula
de descarga releva automáticamente
la presión en 5 - 7 PSI
(0.34-0.48 atm).
Escape

Información Técnica
Capacidad de Titulación en
Pantalla:
Caracteristicas de
Día / Noche (23X/35X):
Auto Baudío:
Control de Posición Absoluta:
Funciones PTZ:
Protocolos Competitivos:
VERSION COAXIAL / UTP
Hardware para Control de
Protocolo:
Informacion de ID de las camaras
es programablle por software.
Presets, sectores, relevos
y alarmas son programables por
cámara.
Cámara: 1 para cada una
Preset: 79 máximo
Sector: 16 máximo
Alarma: 4 máxima
Fecha y dia habilitado/desahabilitado
individualmente; 20
cáracteres máximo
Posición selectiva
Tres tamaños de texto para las
2 líneas superiores. Capacidad
de Desvanecimiento. Compás/
azimut, 8 encabezados (N, NE,
E, SE, S, SW, W, NW)
6 zonas programables
de detección de movimientos
con 3 niveles de
sensibilidad;congelamiento de
imagen durante un preset; volteo
(invertir) imagen de video.
Detección de auto baudío en
modo RS-232/RS-485: 4800,
9600, 19,200 bpd taza de bausios
soportada
Disponible en modo RS-422/
RS-485.
Paneo/Inclinación: 0.125°; zoom:
0.125X.
Auto Posicion: Se puede
programar a ir a una posicion
inicial despues de un tiempo de
no activiad o posicion inicial al
encenderse.
PTZ escalable: Se puede habilitar
para ajustar las velocidades
de paneo/inclinación con referencia
a la magnifi cación.
Rutas del PTZ: Toma la distancia
mas corta para una seleccion de
reset en PTZ
Sobrecargo: Control por software
para prevenir movimientos
que exceden los limites
Velocidad de lente: Seleccionable
desde la estacion de cotnrol;
Baja, Mediana, Alta
Proteccion del Iris: Autoiris and
auto obsturador se ajusta a la
cantidad de luz
Seleccionable por Switch DIP
Vicon: sistemas de control Pilot/
Nova y teclados V1500X-SCC,
V1300X-RC o version escritorio.
Software para Control de
Protocolo:
Formato de Control de
Protocolos:
VERSION FIBRA OPTICA
Especificacion del Receptor:
Programa Control directo
Surveyor en una PC regular con
interface RS-422/RS-485 half
Duplex
Protocolo Vicon RS-422 o RS-
485. Comunicacion es simples
o half duplex a 4800, 9600 o
19,200 baudios o protocolo de
Vicon Vicoax (sobre impone la
data sobre la señal de video
compuesto) automaicamente
detectado al encenderse.
Protocolo RS-485 utiliza las
salidas de triple estado para la
capacidad de la conexion en
cadena.
Pelco: Pelco D Protocol (3/2/99);
RS-485 N.8.1, simplex 2400
bps, duplex 4800 bps.
Sensormatic/AD: Protocolo de
comunicacion RS-422/RS-485
guia de usuario Rev. A (csd
05/00); RS-422/RS-485 duplex
N.8.1 4800 bps. Puede requerir
convertidor RS-422, RCSN422.
Ultrak: protocolo de control KD6,
KD6-Z; RS-485 simplex E.8.1,
9600 bps.
Philips: Receptor/Driver/Auto
control del domo protocolo de
codigo; RS-232 simplex N.8.1,
2400 or 9600 bps.
Kalatel: Transmite comandos
no repetitivos; RS-422 simplex
N.8.1, 9600 bps.
Cohu: Sistema MPC interface
RS-422; RS-422 duplex N.8.1,
9600 bps.
Panasonic: Panasonic protocolo
conventional y nuevo.
NTCIP: 1205 v1.08 conformidad
/O Level: 1 V p-p.
I/O Impedancia: 75 ohms.
Ancho de banda: 8 MHz.
Ganancia diferencial: 5%.
Differencia fasica: 5°.
SNR: 60dB.
Data: Taza hasta 19.2 Kbps.
Optico:
Wavelength: 850/1300 nm.
Perdida (62.5 u): 12 dB.
Conector: ST.
VERSION VICONNET 5 (RED/TCP/IP)
Hardware de Conneccion: Salida de Video : RJ-45
RED: Ethernet 100Base-T
RJ_45 Jack, require conexion
10/100/1000 mbps
Salida Relevador: 8 posiciones
atornillables removibles.
Audio: 2 1/8 pulg. Phone Jacks
NOTA: Pelco es una marca registrada por Pelco. Sensormatic es una marca registrada por Tyco International Limited. Phillips/Bosch es uina marca registrada de KoninKlije Philips Electronics
N.V.; Kalatel es una marca registrada de GE Interlogix. Ultrak es una marca registrada de Honeywell Inc. Cohu es una marca registrada de Cohu Inc.
Fichas Técnicas
Modelo No:
SurveyorVFT Presurizado
Código de Producto:
ESP:
Ver Tabla 1 SEC: 3 REV: 409
V163
7

Especificaciones del Producto
OPERACION DEL SOFTWARE
Configuración de Red:
Autorización de SItio:
Editar y Crear Macro:
Configuración de Alarmas:
Autentificación:
Calidad de Imagen y
Prioridad de CPS:
Estandar protocolo tipo IP
usando esquema de direcciones
con software de applicacion en
una PC separada
Cámaras puedes ser confi guradas
desde un GUI de una PC
remota o estaciond e trabajo.
Permisos pueden ser asignados
creando y editando macro,
confi guracion de alarmas, autentifi
cacion, reportes y estado
del sistema. Soporta hasta 20
Grupos y 100 Usuarios.
Macros del sistema pueden ser
confi gurados para usar el video
de las camaras. Ademas, dentro
de los macros, se pueden enviar
alarmas para que macros remotos
corran.
Una alarma pude ser disparada
en detección de movimiento y
perdida de video. Las alarmas
pueden ser enviadas a unidades
remotas.
El video proveniente del domo
puede ser visto con el simbolo
de autentifi cacion (A) en video
desplegado.
La camara de video puede ser
programada para dar prioridad
a la calidad de las imagenes en
los cuadros y al vídeo registrados
La prioridad se puede
asignar al usuario/grabación
de macrs para el control video
requerido con mas alta taza de
calidad o del usuario
Calidad de Video:
Ancho de Banda de Video:
CAMARA / LENTES
Calidad de Software ViconNet
1-8, seleccionable en una barra
de posición 8 con 2 ajustes de
niveles de compresión en las
resoluciones 720 x 488 (863 x
586 PAL), 720 x 244 (863 x 293,
PAL), 360 x 244 (432 x 293,
PAL), 360 x 122 (432 x 146,
PAL).
1.7 Mbps (por corriente de
video), nom. Ver Tabla del ancho
de banda.
Especificaciones: Referirse a la Tabla 3
TRANSMISION DE VIDEO
Maximas Distancias: Coaxial: 1100 pies (350 m)
dependiente del cable.
Vicoax: 1500 pies hasta 140° F
(60° C); 100pies hasta 165° F
(74° C). RG59.
UTP: hasta 3000 pies (915 m),
depende del modelo
Fibra: 1 milla min.; distancias
para largas depende de la calidad
del cable
Wire Size
(AWG)
Annealed
Copper Wire
Coax, Fiber,
UTP
Distance ft (m)
24 VAC 28 VAC
ViconNet
Coax, Fiber,
UTP
ViconNet
20 165 (65) 130 (40) 280 (85) 217 (66)
18 258 (102) 203 (62) 438 (134) 340 (104)
16 413 (126) 325 (99) 700 (213) 544 (169)
14 660 (262) 520 (159) 1120 (341) 870 (265)
12 1031 (314) 812 (248) 1750 (533) 1359 (414)
Tabla 2: Máxima Distancia del Cable de Voltaje
Dimensiones
8
Fichas Técnicas
Modelo No:
SurveyorVFT Presurizado
Código de Producto:
ESP:
Ver Tabla 1 SEC: 3 REV: 409
V163

Información Técnica
Especificaciones
SVFT-PRS2E
SVFT-PRS22EC
8768-00
8768-01
Número de Modelos
SVFT-PRS23
SVFT-PRS23C
Código de Productos
8769-00
8769-01
Formatos
SVFT-PRS35
SVFT-PRS35C
9103-00
9103-01
NTSC/PAL NTSC/PAL NTSC/PAL
Tipo Color Color Color
Zoom Óptico ExView 22X 23X 35X
Zoom Digital 12X 12X 12X
Zoom Total 264X 276X 420X
Velocidad del Zoom Tele-Ancho 3.9 sec Tele-Ancho: 3.9 sec Tele-Ancho: 4.6 sec
Dispositivo de
Imágen
1/4-pulg.interlínea de transferencia CCD 1/4-pulg.interlínea de transferencia CCD 1/4-pulg.interlínea de transferencia CCD
Elementos de
Imágen
Sistema de Escaneo
768(H) x 494 (V), 380,000 pixeles
752(H) x 582 (V), 438,000 pixeles
2:1 entrelazado, 525 líneas, 60 campos/seg
2:1 entrelazado, 625 líneas, 50 campos/seg
Sensibilidad 0.006 fc (0.06 lux), auto 1/4s
0.09 fc (1 lux), auto 1/60s
(NTSC 1/3s, 1/50s PAL)
Resolución
Horizontal
768(H) x 494 (V), 380,000 pixeles
847(H) x 532 (V), 490,000 pixeles
2:1 entrelazado, 525 líneas, 60 campos/seg
2:1 entrelazado, 625 líneas, 50 campos/seg
0.0019 fc (0.02 lux) auto 1/4s, IR OFF
0.03 fc (0.3 lux) auto 1/60s, IR OFF
0.019 fc (0.2 lux) auto 1/4 s, IR ON
0.3 fc (3 lux) auto 1/60s, IR ON
(NTSC 1/3s, 1/50s PAL)
768(H) x 494 (V), 380,000 pixeles
752(H) x 582 (V), 438,000 pixeles
2:1 entrelazado, 525 líneas, 60 campos/seg
2:1 entrelazado, 625 líneas, 50 campos/seg
0.0009 fc (0.01 lux) auto 1/4s, IR OFF
0.014 fc (0.15 lux) auto 1/60s, IR OFF
0.003 fc (0.033 lux) auto 1/4s, IR ON
0.05 fc (0.5 lux) auto 1/60s, IR ON
(NTSC; 1/3s, 1/50s - PAL)
480 líneas TV (color) 540 líneas TV (color) 540 líneas TV
Taza de S/N Más de 50 dB Más de 50 dB 50 dB
Sinchronización Interno/Externo (candado de línea en línea
AC)
Interno/Externo (candado de línea en línea
AC)
Interno/Externo (candado de línea en línea
AC)
Aumento Control
Automático (AGC)
Ajustable a 30 dB Ajustable a 30 dB Ajustable a 30 dB
Compensación de
Luz de Fondo
Nivel de fondo de video ajustable por
Software
Nivel de fondo de video ajustable por
Software
ON/OFF
Control de Iris Automatico / Manual Automatico / Manual Automatico / Manual
Rango Dinamico
No Disponible Off/ON (Auto o Manual) Automatico / Manual
Amplio
Reducción de Ruido
Digital
EIS (Estabilizador de
Imagen
Enfoque de Video
Balance de Blancos
Velocidad del
Obturador
No Disponible No Disponible No Disponible
No Disponible No Disponible Si (con zoom digital activado)
Automático/Manual
1.0 m (tele ) - 0.01 m (ancho)
Automatico/Rojo Manual /Azúl Nivel
Aumentado
Automático/Manual
1.0 m (tele ) - 0.01 m (ancho)
Automatico/Rojo Manual /Azúl Nivel
Aumentado
Automatico / Manual
Automatico/Rojo Manual /Azúl Nivel
Aumentado
Auto (DSS): 1/2-1/4000 Man:1/2-1/30K seg Auto (DSS): 1/2-1/4000 Man:1/2-1/30K seg 1/60 - 1/4000 seg/1/50 - 1/4000 seg
LENTES
Longitud Focal 4 - 88 mm 3.6 - 82.8 mm 3.4 – 119 mm
Apertura máx. f/1.6 f/1.6 f/1.4
Ángulo de visión
horizontal
47° ancho, 2.2° tele 47° ancho, 2.2° tele 55.8° ancho, 1.7° tele
Tabla 3: Especificaciones de las Cámaras y Lentes
Vicon, ViconNet, NOVA, Kollector, SurveyorVFT y Vicoax son marcas registradas de Vicon Industries inc.
ExView son marcas registradas de Sony Corporation.
Derechos reservados © 2007 Vicon Industries Inc.
89 Arkay Drive
Hauppauge, NY 11788
www.vicon-cctv.com
TEL: 631-952-2288
FAX: 631-951-2288
SIN COSTO: 800-645-9116
9
