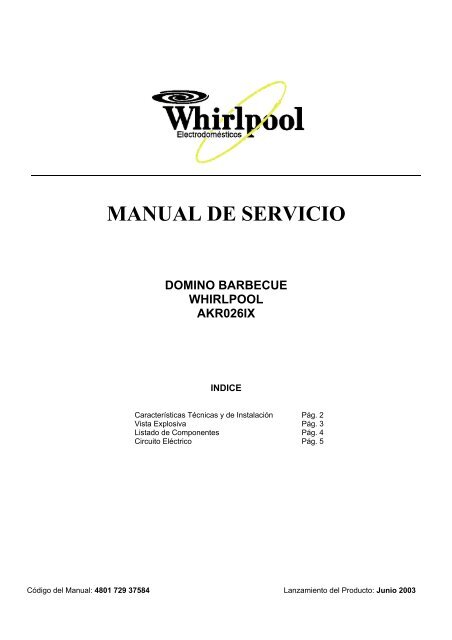

MANUAL DE SERVICIO<br />
DOMINO BARBECUE<br />
WHIRLPOOL<br />
<strong>AKR026IX</strong><br />
INDICE<br />
Características Técnicas y de Instalación Pág. 2<br />
Vista Explosiva Pág. 3<br />
Listado de Componentes Pág. 4<br />
Circuito Eléctrico Pág. 5<br />
Código del Manual: 4801 729 37584 Lanzamiento del Producto: Junio 2003
<strong>AKR026IX</strong> 8578 026 01000<br />
1. Especificaciones eléctricas:<br />
Tensión 230 V<br />
Frecuencia 50 - 60 Hz.<br />
Potencia 2400 W<br />
2. Versión del producto: 8578 026 01000<br />
3. Formato de serie: DDAASSNNNNNN<br />
4. Procedencia: Italia<br />
5. Medidas de instalación:<br />
2
<strong>AKR026IX</strong> 8578 026 01000<br />
3
<strong>AKR026IX</strong> 8578 026 01000<br />
Pos. Código Service Descripción<br />
001 0 326033988 Base mesada<br />
031 0 326033990 Mesada<br />
031 1 326018418 Inserto mesada<br />
203 0 326018515 Aislación termostasto<br />
245 0 326018495 Rejilla mesada<br />
247 0 326018496 Bandeja<br />
331 0 326018061 Perilla<br />
331 1 326018517 Base perilla<br />
351 0 326018505 Lámpara piloto<br />
354 0 326018507 Tapa lámpara piloto anaranjado<br />
452 0 326018068 Resistencia<br />
452 1 326018509 Soporte resistencia<br />
452 2 326018497 Unidad eléctrica<br />
452 3 326018511 Aislación resistencia<br />
452 5 326018512 Retén<br />
490 0 326018498 Cable y ficha<br />
522 0 326018069 Termostato<br />
522 1 326018516 Soporte termostato<br />
592 0 326018514 Bornera<br />
900 2 326018502 Soporte<br />
964 0 326018518 Burlete<br />
993 0 326018499 Piedra refractaria (accesorio)<br />
Misceláneas<br />
326033989 Kit unión Dominó<br />
4
<strong>AKR026IX</strong> 8578 026 01000<br />
COMPONENTES<br />
F1 Termostato S1 Lámpara piloto T Conexión a tierra<br />
R Resistencia M Bornera<br />
5
