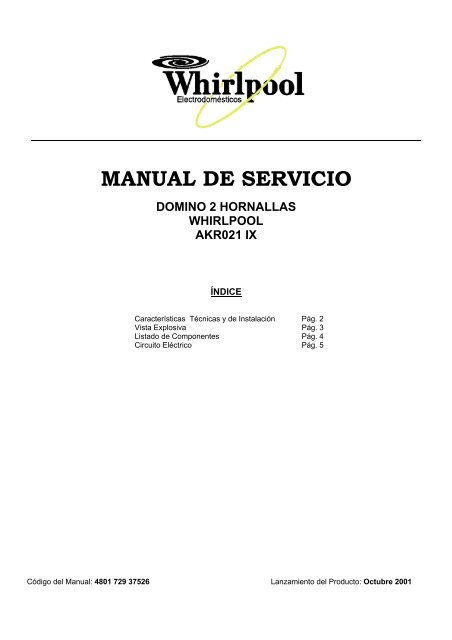

MANUAL DE SERVICIO<br />
DOMINO 2 HORNALLAS<br />
WHIRLPOOL<br />
AKR021 IX<br />
ÍNDICE<br />
Características Técnicas y de Instalación Pág. 2<br />
Vista Explosiva Pág. 3<br />
Listado de Componentes Pág. 4<br />
Circuito Eléctrico Pág. 5<br />
Código del Manual: 4801 729 37526 Lanzamiento del Producto: Octubre 2001
AKR021 IX 8578 021 38000<br />
1. Especificaciones eléctricas:<br />
Tensión 230 V<br />
Frecuencia 50 Hz.<br />
Potencia quemador frontal semirápido (SR) 1750 W<br />
Potencia quemador trasero rápido (R) 3000 W<br />
Potencia total de quemadores 4750 W<br />
2. Versión del producto: 8578 021 38000<br />
3. Formato de serie: DDAASSNNNNNN<br />
4. Tabla de inyectores:<br />
TIPO DE GAS<br />
UTILIZADO<br />
LPG Butano - G30 -<br />
LPG propano - G31 -<br />
Tipo de<br />
Quemador<br />
Rápido<br />
Semirápido<br />
Rápido<br />
Semirápido<br />
Inyector<br />
Número<br />
85<br />
65<br />
85<br />
65<br />
Potencia máxima<br />
de calentamiento<br />
(kW)<br />
3,0<br />
1,75<br />
3,0<br />
1,75<br />
Presión<br />
de gas<br />
(mbar)<br />
28<br />
37<br />
2
AKR021 IX 8578 021 38000<br />
3
AKR021 IX 8578 021 38000<br />
Pos. Código Service Descripción<br />
001 0 326021700 Base mesada<br />
031 0 326022069 Mesada<br />
031 1 326018418 Inserto mesada<br />
191 0 326018419 Burlete mesada<br />
241 0 326022070 Rejilla mesada<br />
331 0 326018061 Perilla<br />
470 1 326022071 Quemador semirápido<br />
470 2 326022072 Quemador rápido<br />
471 0 326022073 Base quemador rápido<br />
471 1 326022074 Base quemador semirápido<br />
473 1 326022075 Tapa quemador semirápido<br />
473 2 326022076 Tapa quemador rápido<br />
474 0 326022077 Kit inyector<br />
490 0 326018404 Cable y ficha<br />
491 0 326018405 Bornera<br />
491 1 326018406 Tapa bornera<br />
571 0 326022078 Robinete rápido<br />
571 1 326022079 Robinete semirápido<br />
591 0 326022080 Bujía<br />
591 9 326021712 Resorte bujía<br />
592 2 326022081 Termocupla quemador rápido<br />
592 3 326022082 Termocupla quemador semirápido<br />
594 0 326022083 Interruptor conjunto<br />
595 0 326018065 Generador encendido eléctrico<br />
703 0 326022084 Caño quemador rápido<br />
703 1 326022085 Caño quemador semirápido<br />
703 8 326021716 Acople<br />
703 9 1985013334 Acople<br />
794 0 1953258229 Retén<br />
900 2 326021717 Soporte mesada<br />
930 0 326021718 Resorte perilla<br />
964 0 1946818295 Inserto perilla<br />
4
AKR021 IX 8578 021 38000<br />
COMPONENTES<br />
E Conexión a tierra SW Interruptor de encendido eléctrico<br />
IC Generador de encendido eléctrico IG Bujías<br />
