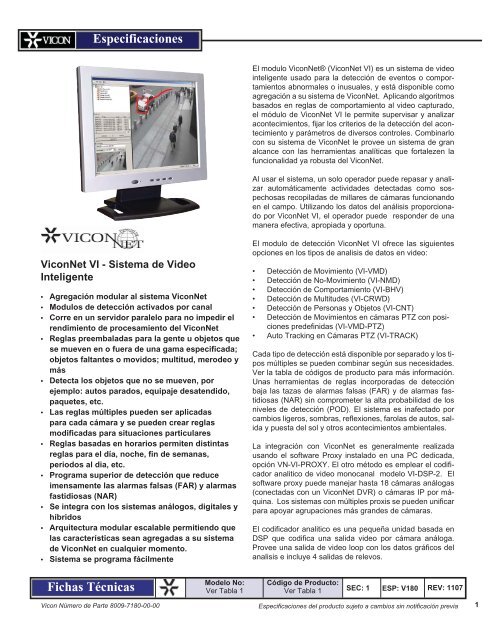

V180 - Vicon

Especificaciones
El modulo ViconNet® (ViconNet VI) es un sistema de video
inteligente usado para la detección de eventos o comportamientos
abnormales o inusuales, y está disponible como
agregación a su sistema de ViconNet. Aplicando algoritmos
basados en reglas de comportamiento al video capturado,
el módulo de ViconNet VI le permite supervisar y analizar
acontecimientos, fijar los criterios de la detección del acontecimiento
y parámetros de diversos controles. Combinarlo
con su sistema de ViconNet le provee un sistema de gran
alcance con las herramientas analíticas que fortalezen la
funcionalidad ya robusta del ViconNet.
Al usar el sistema, un solo operador puede repasar y analizar
automáticamente actividades detectadas como sospechosas
recopiladas de millares de cámaras funcionando
en el campo. Utilizando los datos del análisis proporcionado
por ViconNet VI, el operador puede responder de una
manera efectiva, apropiada y oportuna.
ViconNet VI - Sistema de Video
Inteligente
• Agregación modular al sistema ViconNet
• Modulos de detección activados por canal
• Corre en un servidor paralelo para no impedir el
rendimiento de procesamiento del ViconNet
• Reglas preembaladas para la gente u objetos que
se mueven en o fuera de una gama especificada;
objetos faltantes o movidos; multitud, merodeo y
más
• Detecta los objetos que no se mueven, por
ejemplo: autos parados, equipaje desatendido,
paquetes, etc.
• Las reglas múltiples pueden ser aplicadas
para cada cámara y se pueden crear reglas
modificadas para situaciones particulares
• Reglas basadas en horarios permiten distintas
reglas para el día, noche, fin de semanas,
periodos al dia, etc.
• Programa superior de detección que reduce
imensamente las alarmas falsas (FAR) y alarmas
fastidiosas (NAR)
• Se integra con los sistemas análogos, digitales y
híbridos
• Arquitectura modular escalable permitiendo que
las características sean agregadas a su sistema
de ViconNet en cualquier momento.
• Sistema se programa fácilmente
El modulo de detección ViconNet VI ofrece las siguientes
opciones en los tipos de analisis de datos en video:
•
•
•
•
•
•
•
Detección de Movimiento (VI-VMD)
Detección de No-Movimiento (VI-NMD)
Detección de Comportamiento (VI-BHV)
Detección de Multitudes (VI-CRWD)
Detección de Personas y Objetos (VI-CNT)
Detección de Movimientos en cámaras PTZ con posiciones
predefinidas (VI-VMD-PTZ)
Auto Tracking en Cámaras PTZ (VI-TRACK)
Cada tipo de detección está disponible por separado y los tipos
múltiples se pueden combinar según sus necesidades.
Ver la tabla de códigos de producto para más información.
Unas herramientas de reglas incorporadas de detección
baja las tazas de alarmas falsas (FAR) y de alarmas fastidiosas
(NAR) sin comprometer la alta probabilidad de los
niveles de detección (POD). El sistema es inafectado por
cambios ligeros, sombras, reflexiones, farolas de autos, salida
y puesta del sol y otros acontecimientos ambientales.
La integración con ViconNet es generalmente realizada
usando el software Proxy instalado en una PC dedicada,
opción VN-VI-PROXY. El otro método es emplear el codificador
analitico de video monocanal modelo VI-DSP-2. El
software proxy puede manejar hasta 18 cámaras análogas
(conectadas con un ViconNet DVR) o cámaras IP por máquina.
Los sistemas con múltiples proxis se pueden unificar
para apoyar agrupaciones más grandes de cámaras.
El codificador analitico es una pequeña unidad basada en
DSP que codifica una salida video por cámara análoga.
Provee una salida de video loop con los datos gráficos del
analisis e incluye 4 salidas de relevos.
Fichas Técnicas
Modelo No:
Ver Tabla 1
Código de Producto:
Ver Tabla 1
SEC: 1
ESP: V180
REV: 1107
Vicon Número de Parte 8009-7180-00-00 Especificaciones del producto sujeto a cambios sin notificación previa 1

que se puedan accionar por un acontecimiento predefinido.
El codificador analitico se debe utilizar si se han seleccionado
los módulos de detección VI-VMD-PTZ y VI-TRACK.
Véase el cuadro 1 para una representación gráfica de cada
sistema. La configuración y calibración del sistema se
logra fácilmente usando una instalación intuitiva con interfaz
gráfica. Usted podra realizar todas las funciones gerenciales
y de supervisión desde cualquier computador conectado
a la red. Diversos niveles de acceso se pueden fijar
al módulo de Viconnet VI para corresponder con los niveles
de acceso del sistema Viconnet ya instalado
Detección de Movimiento
Especificaciones del Producto
Esta opción detecta varios tipos de objetos al moverse en
cualquier condición predefinida. Las capacidades de la
detección incluyen: tipos múltiples de movimiento, tipos
de objeto y filtración del objeto. La capacidad de distinguir
entre diversos tipos de objetos es una característica
dominante de ViconNet VI. Usted podra calibrarla para
proporcionar una alarma si ve un ser humano merodeando
cerca e ignorar un animal tal como un perro en el mismo
campo visual.
ViconNet VI proporciona la capacidad de detectar el movimiento
de objetos dentro del campo visual de la cámara
Detección de Movimiento en un
los cambios repentinos de luz. No será afectado por los
peatones que obstruyen temporalmente el objeto protegido.
Los filtros anti-ruidos se proporcionan para no hacer caso
al efecto de movimiento en el follaje, nieve, lluvia y condiciones
mojadas, las sombras ocasionadas por los objetos,
reflexión del agua, movimiento de marea, las nubes, los
pájaros y los pequeños animales.
Detección de Personas y Objetos:
Detección de un articulo desantendido
en un área predefinida o traspaso de líneas perimetrales.
Esto incluye: comenzar el movimiento, la dirección del
movimiento, la duración del objeto moviendose dentro
de un área, un objeto que entraba o que salía de un área
predefinida, un objeto que incorpora o que sale del campo
visual completo de la cámara. Objetos en dirección opuesta
a la esperada también accionará una alarma.
Detección de No-Movimiento
La opción de No-Movimiento detecta cambios estáticos
en una escena incluyendo: objetos parados, equipaje
desatendido, objetos perdidos y objetos más grandes tales
como vehículos que se parquean ilegalmente. El sistema
es inmune a reemplazos o cobertura física del objeto y a
El detector cuenta los varios tipos de objetos (seres
humanos, vehículos, animales, etc.) cruzando una línea
o líneas virtuales según parámetros predefinidos. Permite
un número ilimitado de objetos y un número ilimitado de
líneas de conteo.
Detección de Comportamiento
La opción detecta varios tipos de conducta o comportamientos
humanos tales como merodeo, densidad de la
gente dentro de un área dada y seguimiento, que es una
medida del tiempo transcurrido entre un persona u objeto y
otro que cruza una línea virtual o verdadera.
También detecta el comportamiento no humano. ViconNet
VI detectará dos o más vehículos que cruzan una línea
virtual seguiendose el uno al otro dentro del campo visual
de la cámara en un tiempo predefinido. El seguimiento del
vehículo incluye cualquier tipo de movimiento del vehículo,
Cada vehículo se sigue individualmente para detectar
seguimientos incluso si varios vehículos pasan a través de
una puerta de acceso al mismo tiempo.
2
Fichas Técnicas SEC: 1 ESP: V180 REV: 1107
Modelo No:
Ver Tabla 1
Código de Producto:
Ver Tabla 1

Especificaciones Technical Information del Producto
Deteccion de Muchedumbre
La opción de detección de muchedumbre detecta el agrupameinto
de gente o de objetos en un área. Es útil para
los lugares públicos tales como plataformas del ferrocarril,
terminales de aeropuerto, estadios deportivos, centros
comerciales y ambientes similares. Las reglas se pueden
fijar para detectar la gente o los objetos que se trasladan a
un área que sea ocupada por otra persona u objeto.
Detección del Movimiento en Cámaras de PTZ
Con esta opción, las reglas de la detección del movimiento
se pueden fijar para diversas posiciones definidad en
una cámara de PTZ. El control del movimiento de PTZ es
accionado por el sistema de acuerdo con la regla establecida.
Esto trabaja solamente con la opción de detección
del movimiento.
Auto Seguimiento con Cámaras PTZ
Esta opción permite el seguimiento automático de blancos
usando una cámara PTZ. El sistema se fija sobre una blanco
automáticamente auxiliado por el uso de una camara
fija que detecta una blanco móvil, o cuando la cámara PTZ
detecta un blanco móvil por si sola.
EQUIPOS Y ACCESORIOS ASOCIADOS
ViconNet VN1000V4 Programa para Estación de Trabajo,
Código de Producto 9162: Programa en CD para PC
para uso con las grabadoras series Kollector Elite XG, Pro
XG y Lite XG; requiere registración para su uso. Especificación
del Producto V113.
ViconNet VN-NVR Estación Master; Código de Producto
varia por modelo: PC precargada con el programa de control
master VN1000V4 para uso con las grabadoras series
Kollector Elite XG, Pro XG y Lite XG; requiere registración
para su uso. Especificación del Producto V113.
Kollector Elite XG Grabador Digital de Video, Código de
Producto varia por modelo: Grabador digital de Red de16
canales para uso con los grabadores de la serie Kollector
Pro, Lite XG y estaciones mster ViconNet VN1000/VN-NVR
Especificación del Producto V113.
Modelo VI-DSP-2 Codificador de Video Análisis de un
Canal, Código de Producto 9130-65: Dispositivo de video
procesamiento basado en Red usado para aplicar los algoritmos
del video análisis a una señal de video análogo.
Especificación del Producto V180-65.
Modelos
Código de
Producto
Descripción
Fuente de Voltaje Continua: Unidad de 725 VA con puertos
DB9 (RS-232) y USB; 120 VAC entrada/sálida. Especificación
del Producto V147.
VI-VMD 9130-00 Video Analisis: Detección de Movimiento solamente (software). Licencia única.
VI-NMD 9130-30 Video Analisis: Detección de No-Movimiento solamente (software). Licencia única.
VI-VMN 9130-40 Video Analisis: Detección de Movimiento y No-Movimiento solamente (software). Licencia
única.
VI-CNT 9130-50 Video Analisis: Conteo de Objectos solamente (software). Licencia única.
VI-BHV 9130-70 Video Analisis: Detección de Comportamientos incluye: Seguimiento, Merodeo y detectores
de trampas (software). Licencia única.
VI-VMD-PTZ 9130-05 Video Analisis: VMD en Cámaras PTZ con posiciones predefinidas solamente (software).
Licencia única.
VI-TRACK 9130-08 Video Analisis: Auto Seguimiento en cámaras PTZ solamente (software). Licencia única.
VI-CRWD 9130-75 Video Analisis: Detector de Muchedumbres solamente (software). Licencia única.
VN-VI-SW 9154-00 ViconNet VI software para el sistema de Video Análisis ViconNet VI
VN-VI-SERVER 9130-80 Video Analisis: Servidor para ViconNet VI; incluye el software configurado para el servidor.
VN-VI-PROXY 9130-90 Video Analisis: Proxy para ViconNet VI, hasta 18 cameras; incluyes software configurado
para el proxy.
VI-THFT 9130-78 Video Analisis: Detector de robo solamente (software). Licencia unica.
Tabla 1: Modelos, Código de Productos y Descripciones
Fichas Técnicas SEC: 1 ESP: V180 REV: 1107
Modelo No:
Ver Tabla 1
Código de Producto:
Ver Tabla 1
3

Technical Información Information Técnica
Sistema Basado en Proxy
El sistema Proxy esta basado en un programa que codifica el video recibido de cámaras análogas (a traves del ViconNet) y cámaras IP con
analisis de datos enviandoselo al servidor VN-VI Server. El DVR ViconNet convierte la salida de cámaras análogas a datos IP para codificacion
por la maquina Proxy.
Sistema Basado en Codificadores
El sistema basado en codificadores usa los VI-DSP-2 para capturar la salida de una cámara análoga y provee unos data analitica via IP al VN-
VI Servidor. Un codificador es requerido por cámara. Las cámaras estan conectadas directamente al codificador, el cual provee un loop-out al
DVR ViconNet DVR al igual que a la Red de datos analiticos codificados.
Figura 1: Típica Configuración de Red para Vicon VI
4
Modelo No: Código de Producto:
Fichas Técnicas SEC: 1 ESP: V180 REV: 1107
Ver Tabla 1
Ver Tabla 1

Especificaciones Technical Information del Producto
VIDEO
Sálida de Video:
Taza de CPS:
Tipo de Cámara:
Ambiente:
Analoga/Digital, cámara IP, CCTV or
cámara termica.*
Video: 5-30 cps.
Cámaras de CCTV monocromática
ó color. Cámara de arriba requerida
para la detección de seguimientos .
Interiores / exteriores
Reducción FAR/NAR:
ilimitados por cámara en cualquier
horario. Las reglas se pueden
activar por hora ó disparador interno/
externo.
Algoritmos sofisticados se utilizan
para filtrar interferencias ambientales
y escenas saturadas.
DETECCIÓN DE PERSONAS Y OBJECTOS
* Para cámaras IP, un servidor proxy es requerido
DETECCIÓN DE MOVIMIENTO
Calibración del Intruso:
Región del Objeto:
Región de Detección:
Areas de Privacidad:
Accionar de Alarma:
Datos de Alarma:
Reglas de Detección:
Reducción de FAR:
DETECCIÓN DE NO-MOVIMIENTO
Calibración:
Región de Detección:
Areas de Privacidad:
Accionar de Alarma:
Despliegue de Alarma:
Reglas de Detección:
Basados en objetos de referencia.
Unico metodo para detectar objetos
en movimiento en planos con
excepcion de tierra (pared, techo)
Cualquier polígono arbitrario, número
ilimitado por cámara o regla.
Utilizado para reducir al mínimo las
alarmas falsas causadas por áreas
ruidosas en la escena tal como
vegetación, agua etc.
Objeto definido (humano, vehiculo),
pérdida de video, bloqueo de cámara,
sacudida, saturación y baja luz.
Seguimiento de objeto en tiempo
real, tipo de alarma, descripción, hora
y regla.
Uso fácil proporciona una guía paso
a paso para las reglas y ajustes
ilimitados por cámara en cualquier
horario. Las reglas se pueden
activar por hora ó disparador interno/
externo.
Utiliza algoritmos sofisticados para
filtrar interferencias de condiciones
atmosféricas, vegetación ignorando
efectos visuales periféricos tales
como sombras del tren
Basados en objetos de referencia.
Cualquier polígono arbitrario, número
ilimitado por cámara o regla.
Utilizado para reducir al mínimo las
alarmas falsas causadas por áreas
ruidosas en la escena tal como
vegetación, agua etc.
Objeto perdido (una maleta
abandonada), objetos parqueados
(un carro debajo de un puente),
objeto robado (un cuadro de un
museo), pérdida video, bloqueo de la
cámara, sacudida, saturación y baja
luz.
Círculo resalta objeto perdido ó
robado, señal audio verbal.
Uso fácil proporciona una guía paso
a paso para las reglas y ajustes
Calibración del Objeto:
Region de Detección:
Areas de Privacidad:
Accionar de Alarma:
Datos de Conteo:
Reducción FAR:
DETECCIÓN DE COMPORTAMIENTO
Calibración:
Region de Detección:
Areas de Privacidad:
Accionar de Alarma:
Datos de Alarma:
Reducción FAR:
DETECCIÓN DE MUCHEDUMBRE
Región de Detección:
Areas de Privacidad:
Accionar de Alarma:
Basados en objetos de referencia
Cualquier polígono arbitrario, número
ilimitado por cámara o regla.
Utilizado para reducir al mínimo las
alarmas falsas causadas por áreas
ruidosas en la escena tal como
vegetación, agua etc.
Al reajustarse el contador, la pérdida
video, bloqueo de la cámara,
sacudida, saturación y baja luz.
Seguimiento de objeto en tiempo
real, tipo de alarma, descripción, hora
y regla.
Utiliza algoritmos sofisticados para
filtrar interferencias de condiciones
atmosféricas, vegetación ignorando
efectos visuales periféricos tales
como sombras del tren
Basados en objetos de referencia.
Cualquier polígono arbitrario, número
ilimitado por cámara o regla.
Utilizado para reducir al mínimo las
alarmas falsas causadas por áreas
ruidosas en la escena tal como
vegetación, agua etc.
Objeto definido (humano, vehiculo),
pérdida de video, bloqueo de cámara,
sacudida, saturación y baja luz.
Seguimiento de objeto en tiempo
real, tipo de alarma, descripción, hora
y regla.
Utiliza algoritmos sofisticados para
filtrar interferencias de condiciones
atmosféricas, vegetación ignorando
efectos visuales periféricos tales
como sombras del tren.
Cualquier polígono arbitrario, número
ilimitado por cámara o regla.
Utilizado para reducir al mínimo las
alarmas falsas causadas por áreas
ruidosas en la escena tal como
vegetación, agua etc.
Región saturada, pérdida video,
bloqueo de la cámara, sacudida,
saturación y baja luz.
Fichas Técnicas SEC: 1 ESP: V180 REV: 1107
Modelo No:
Ver Tabla 1
Código de Producto:
Ver Tabla 1
5

Especificaciones Technical Information del Producto
Datos de Alarmas:
Reducción de FAR:
Congelamiento de imagen en alarma,
tipo de alarma, descripción, hora y
regla
Utiliza algoritmos sofisticados para
filtrar interferencias de condiciones
atmosféricas,vegetación e ignorar
efectos visuales periféricos tales
como sombras grandes de un objeto
DETECCIÓN DE MOVIMIENTO EN CAMARAS PTZ
CON POSICIONES PREDEFINIDAS
Calibración Intrusiva:
Region del Objeto:
Region de Detección:
Areas Privadas:
Accionar de Alarma:
Datos de Alarma:
Reglas de Detección:
Reducción de FAR:
AUTO SEGUIMIENTO EN CAMARAS PTZ
Calibración Intrusiva:
Region de Detección:
Areas Privadas:
Accionar de Alarma:
Datos de Alarma:
Reducción de FAR:
Basados en objetos de referencia.
Unico metodo para detectar objetos
en movimiento en planos con
excepcion de tierra (pared, techo).
Cualquier polígono arbitrario, número
ilimitado por cámara o regla.
Utilizado para reducir al mínimo las
alarmas falsas causadas por áreas
ruidosas en la escena tal como
vegetación, agua etc.
Objeto definido (humano, vehiculo),
pérdida de video, bloqueo de cámara,
sacudida, saturación y baja luz.
Seguimiento de objeto en tiempo
real, tipo de alarma, descripción, hora
y regla.
Uso fácil proporciona una guía paso
a paso para las reglas y ajustes
ilimitados por cámara en cualquier
horario. Las reglas se pueden
activar por hora ó disparador interno/
externo.
Utiliza algoritmos sofisticados para
filtrar interferencias de condiciones
atmosféricas,vegetación e ignorar
efectos visuales periféricos tales
como sombras.
Basados en objetos de referencia
Cualquier polígono arbitrario, número
ilimitado por cámara o regla.
Utilizado para reducir al mínimo las
alarmas falsas causadas por áreas
ruidosas en la escena tal como
vegetación, agua etc.
Objeto definido (humano, vehiculo),
pérdida de video, bloqueo de cámara,
sacudida, saturación y baja luz.
Seguimiento de objeto en tiempo
real, tipo de alarma, descripción, hora
y regla.
Utiliza algoritmos sofisticados para
filtrar interferencias de condiciones
atmosféricas,vegetación e ignorar
efectos visuales periféricos tales
como sombras
REQUERIMIENTOS PARA ESTACION DE TRABAJO
(VN-VI-SERVER ó VN-VI-PROXY)
Sistema Operativo:
Nota: Para la compra del software solamente, use las
especificaciones anteriores como requisito mínimo por maquina.
MECANICO
Estilo de Caja: Estandar torre media altura o
montada en armario.
Dimensioness: Torre:
Altura: 16.7 pulg. (424 mm).
Ancho: 7.5 pulg. (191 mm).
Profundo: 16.7 pulg.. (424 mm).
Montura de Armario:
Altura: 3.4 pulg. (86 mm).
Ancho: 9.0 pulg. (483 mm).
Profundo: 22.5 pulg. (572 mm).
Peso: Torre: Aprox. 30 lb (13.6 kg).
Montura de Armario: Aprox. 26 lb.
(11.8 kg).
Construcción: Metal o Plastico.
Color: Negro.
Dimensiones del Envio: Torre:
Largo: 30 pulg. (762 mm)
Ancho: 13 pulg. (330 mm)
Altura: 21 pulg. (533 mm)
Montura de Armario:
Largo: 30 pulg. (762 mm)
Ancho: 13 pulg. (330 mm)
Altura: 21 pulg. (533 mm)
Peso de Envio: Torre: 40 lb. (18 kg).
Volumen de Envio: Torre: 4.7 ft3 (0.13 m3)
AMBIENTAL
CPU:
RAM:
Disco Duro:
LAN:
Tarjeta de Video:
Monitor:
Capacidad por Maquina:
Windows XP ó Windows Server
2003.
Pentium IV, 3 GHz mínimo.
1 GB mínimo.
5 GB de espacio libre requerido.
1 Gbps requerido para conexión de
Red.
Adaptador de Video con 128 MB
RAM. Requiere resolución de 1024 x
768 con 32-bit color, mínimo.
LCD, 17 pulg. mínimo con una
resolución mínima de 1024 x 768 con
32-bit color.
VN-VI-SERVER: hasta 100 cámaras.
VN-VI-PROXY: hasta 18 cámaras.
Rango de Temperatura
Operativa: 32 to 104° F (0 to 40° C).
Rango de Humedad
Operativa: 0 to 95% relative, non-condensing.
Rango de Temperatura
en Almacenamiento: -4 to 158° F (-20 to 70° C)
Rango de Humedad
en Almacenamiento: 0 to 95% relativo, no-condensado
6
Vicon Product Facts Hauppauge, NY 11788
SEC: FAX: TEL: 631-952-2288
1 631-951-2288 SPEC: V077 REV: 603
Model
89 Arkay
No:
Drive
Refer to Table 1
Marca Registrada © 2007 Vicon Industries Inc. Derechos Reservados
www.vicon-cctv.com
Product Code:
Refer to Table 1
Sin Costo: 800-645-9116
Vicon y sus logotipos marcas registradas de Vicon Industries Inc.
