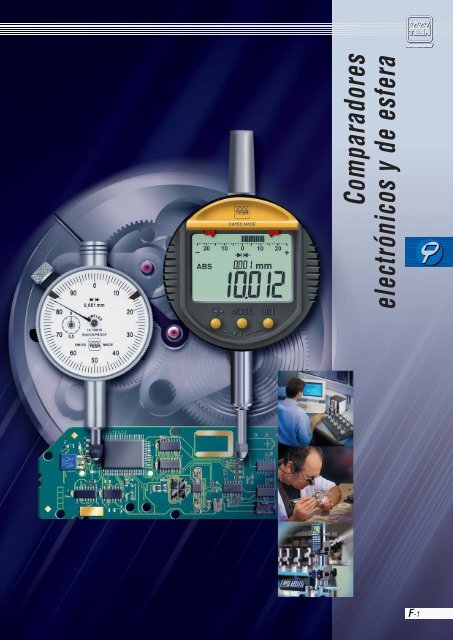

Comparadores electrónicos y de esfera - Instrumentos de Medida

Comparadores
electrónicos y de esfera
F-1

C OMPARADORES ELECTRÓNICOS Y DE ESFERA
SIMPLES Y POLIVALENTES
Desde hace más de 50 años, fabricamos y distribuimos una amplia gama de comparadores sencillos de utilizar y
polivalentes. Nuestra experiencia nos permite ofrecer una gran variedad de modelos en diversas ejecuciones.
• Comparadores electrónicos con visualización mixta analógica y digital de última tecnología.
• Comparadores mecánicos dotados de un movimiento de alta precisión y de un antichoque con doble acción.
Campo de medida hasta 100 mm.
Elección del comparador
• Una indicación digital ofrece una lectura sin error, gracias a que no haya que contar ninguna división.
• La indicación analógica ofrece la ventaja de modificarse de manera gradual en función del aumento o disminución
del valor medido. Este tipo de indicación se aplica especialmente en medidas dinámicas como el alabeo
axial o radial.
• Los comparadores electrónicos ofrecen numerosas funciones adicionales que no tienen los modelos mecánicos.
Para más información, consultar las páginas F-4 a F-11.
• La determinación del salto axial o radial exige a menudo, la utilización de instrumentos de medida con el menor
error de histéresis posible. Tanto los comparadores electrónicos como los de esfera o de palanca responden
a esta exigencia.
• Con el fin de reducir de manera significativa una parte de los efectos debidos a errores sistemáticos, es
recomendable realizar medidas comparativas. De esta manera solamente se indicarán las desviaciones respecto
al valor nominal.
Los comparadores electrónicos con recorrido limitado y de precisión son instrumentos ideales para esta
aplicación.
• Estos mismos instrumentos permiten evitar los errores por grandes lecturas en milímetros también.
Normas y definiciones
La norma ISO 463:2006 sustituye hoy en día a las antiguas normas nacionales relativas a los comparadores
mecánicos de esfera. De esta manera, las nuevas definiciones y exigencias normativas relativas a los dispositivos
de medida, obligan a modificaciones de características de concepción y metrológicas que no se han podido incluír
en su totalidad en el presente catálogo.
Esta norma se inscribe en la matriz «Especificación geométrica de los productos (GPS) – Instrumentos de medida
dimensional». Define las exigencias válidas para las características más importantes, en consecuencia, los valores
límites indicados en este catálogo que se refieren características metrológicas serán normas internas de TESA.
Comparadores electrónicos y
comparadores con carrera reducida
Definiciones utilizadas en esta sección:
Comparadores mecánicos de esfera
Definiciones utilizadas en esta sección para los errores
máx admisibles de una característica metrológica (MPE):
Límites de error admisibles en 1 dirección
sobre la totalidad del campo de medida
sobre el campo de medida parcial
en las dos direcciones de medida
Campo de error de indicación
(Error de indicación en el campo de medida)
Campo de error de indicación (error de indicación)
del campo de medida parcial
Campo de error total
(Error de indicación en el campo de medida)
Repetibilidad límite
Repetibilidad límite (fidelidad) de la indicación
Histéresis máx.
Histéresis de la indicación
20
20
Erreur d’un instrument de mesure, µm
15
10
5
0
-5
-10
-15
Histéresis
Campo de medida
parcial
Eje de medida saliente
Eje de medida entrante
Error máximo
de un instrumento de medida
Límites de errores admisibles
Error de un instrumento de medida, µm
15
10
5
0
-5
-10
-15
Campo de error de indicación
Histéresis
Campo de medida parcial
Eje de medida saliente
Eje de medida entrante
Campo
de error total
-20
-20
F-2
0 1 2 3 4 5 6 7 8 9 10
Indicación de longitud, mm
0 1 2 3 4 5 6 7 8 9 10
Indicación de longitud, mm

C OMPARADORES DE ESFERA
COMPARADORES
DIGITALES
Digico 200 - 300 - 400 -
500 - 600 - 700
mm
mm / in
12,5 ÷ 25 F-4 - F-7
Digico 1 30 ÷ 60 F-8 - F-9
Digico 12 5 ÷ 12,5 F-10 - F-11
ANALÓGICOS HI-FI
0,001 0,1 F-12 - F-13
mm / in mm mm / in
ANALÓGICOS
mm 0,1 40 ÷ 58 ÷ 80 10 ÷ 20 ÷ 30 F-14
0,01 40 0,4 ÷ 3 ÷ 5 F-15 - F-17
58 0,8 ÷ 1 ÷ 10 ÷ 30 ÷ 50 ÷ 100 F-18 - F-23
82 10 ÷ 30 ÷ 50 ÷ 100 F-24 - F-26
0,002 40 0,16 ÷ 3 F-27
58 0,16 ÷ 5 F-28
0,001 40 0,08 ÷ 1 F-29 - F-30
58 1 ÷ 5 F-31 - F-33
82 1 ÷ 5 F-34
in 0.001 40 ÷ 58 0.2 ÷ 0.4 ÷ 1 F-35
0.0005 40 ÷ 58 0.2 ÷ 0.4 ÷ 1 F-36
0.0001 40 ÷ 58 0.12 ÷ 0.2 F-37
ANALÓGICOS
con luneta pequeña (mm/inch)
ANALÓGICOS
con eje dorsal
29 mm – 1 1 /8 in 0,2 ÷ 1 mm - 0.01 ÷ 0.04 in F-38
38 ÷ 40 ÷ 58 0,16 ÷ 0,8 ÷ 1 ÷ 3 mm F-39 - F-41
0.05 in
ACCESORIOS
Contactos de medida
Dispositivos de elevación
Dorsos para comparadores
F-42 - F-44
F-45
F-46
A-3F-3

C OMPARADORES ELECTRÓNICOS DE ESFERA
TESA DIGICO 205 y 305
• Doble visualización LCD
• Marcas de tolerancias mecánicas
• Dimensiones según DIN 878
Funciones
ON/Auto OFF – Salida de datos – Cambio del sentido de conteo –
Bloqueo del teclado
✓
Doble visualiz.
analógica y
digital
Visualiz. LCD
de 6 dígitos y
signo menos
Tamaño de cifras
10 x 5 mm (H x L)
Resolución
0,01 mm :
± 0,25 mm
Resolución 0,001 mm :
± 0,025 mm
Tipo MI y MIE :
Conversión mm/in
Regla con divisiones
incrementales
capacitivas
≤ 2 m/s
Caja metálica,
cara delantera
de poliamida.
Eje de medida de acero
inoxidable, rosca M2,5 para
contacto de medida
≤ 2N
RS232,
opto-acoplada
Pila de litio
3V, CR2032
1 a 2 años
TESA DIGICO 205
mm / in mm / in µm µm
01910230 DIGICO 205 M 12,5 / – 0,01 / – 20 10
01930230 DIGICO 205 MI 12,5 / 0.5 0,01 / 0.0005 20 10
TESA DIGICO 305
01910231 DIGICO 305 M 12,5 / – 0,001 / – 8 2
01930231 DIGICO 305 MI 12,5 / 0.5 0,001 / 0.00005 8 2
TESA DIGICO 305 IP54
01930232 DIGICO 305 MIE 12,5 / 0.5 0,001 / 0.00005 8 2
10 °C a 40 °C
–10 °C a 60 °C
80%
EN 50081-1
EN 50082-1
150 g
7
7
Embalaje para
el transporte con
1 pila
de litio 01961000
53,1
121,5
ø57,1
134,4
ø57,1
Número de
identificación
Informe de control
con declaración
de conformidad
28,5
18,4
ø8 h6
68,4
ø4
27
Dimensiones 100% DIN 878
27
F-4

C OMPARADORES ELECTRÓNICOS DE ESFERA
✓
Doble visualiz.
analógica y
digital
Visualiz. LCD
de 6 dígitos y
signo menos
Tamaño de cifras
10 x 5 mm (H x L)
Resolución
0,01 mm :
± 0,25 mm
Resolución 0,001 mm :
± 0,025 mm
TESA DIGICO 400 y 500
• Sistema de medida ABS/REL
• Doble visualización LCD
• Rotación de la esfera completa en 270°
• Marcas de tolerancias mecánicas
• Visualización analógica de las tolerancias
Funciones
ON – Auto OFF – PRESET (preselección) – Modo tolerancias –
Salida de los datos – Cambio del sentido de conteo –
Bloqueo del teclado – mm/inch – RESET general
Conversión mm/in
Regla con divisiones
incrementales
capacitivas
≤ 2 m/s
Caja metálica,
cara delantera
de poliamida.
Eje de medida de acero
inoxidable, rosca M2,5 para
contacto de medida
RS232,
opto-acoplado
Pila de litio
3V, CR2032
1 a 2 años
10 °C a 40 °C
–10 °C a 60 °C
80%
EN 50081-1
EN 50082-1
Embalaje para
el transporte con
1 pila de
Litio 01961000
Número de
identificación
Informe de control
con declaración de
conformidad
TESA DIGICO 400
mm / in mm / in µm µm N g
01930240 Digico 405 MI 12,5 / 0.5 0,01 / 0.0005 20 10 < 2 150
01930241 Digico 410 MI 25 / 1 0,01 / 0.0005 20 10 < 2 162
TESA DIGICO 500
01930250 Digico 505 MI 12,5 / 0.5 0,001 / 0.00005 4 2 < 2 150
01930251 Digico 510 MI 25 / 1 0,001 / 0.00005 5 2 < 2 162
TESA DIGICO 505 IP54
01930255 Digico 505 MIE 12,5 / 0.5 0,001 / 0.00005 4 2 < 2 150
7
7
28,5
18,4
121,5
ø57,1
134,4
ø57,1
53,1
ø8 h6
68,4
ø4
27
Dimensiones 100% DIN 878
27
F-5

C OMPARADORES ELECTRÓNICOS DE ESFERA
TESA DIGICO 600
• Sistema de medida ABS/REL
• Doble pantalla LCD
• Rotación de la esfera en 270°
• Marcas de tolerancias mecánicas
• Visualización gráfica de las tolerancias
Funciones
ON – Auto OFF – PRESET (preselección) – Modo tolerancias – Modo memoria
• Max • Min • Max-Min (TIR) – Salida de datos – Cambio del sentido de
conteo – Bloqueo del teclado – mm/inch – RESET general
✓
Doble visualiz.
analógica y
digital
Visualiz. LCD
con 6 dígitos y
signo menos
Tamaño de las
cifras 10 x 5 mm
(HxL)
Resolución
0,01 mm :
± 0,25 mm
Resolución 0,001 mm :
± 0,025 mm
Conversión mm/in
Regla de vidrio con
divisiones incremen -
tales capacitivas
≤ 2 m/s
Cajera metálica,
cara delantera
de poliamida.
Eje de medida de acero
inoxidable, rosca M2,5 para
contacto de medida
RS232,
opto-acoplado
Pila de Litio
3V, CR2032
1 a 2 años
7
10 °C a 40 °C
–10 °C a 60 °C
80%
52,5
15,3
Ø8 h6
106,5 70
176,5
Ø57,1
EN 50081-1
EN 50082-1
Embalage
para el transporte
con 1 pila
de Litio 01961000
Numero de
identificación
Informe de control
con declaración de
conformidad
Ø4
Dimensiones 100% DIN 878
33,4
TESA DIGICO 600
mm / in mm / in µm µm N g
01930256 Digico 605 MI 12,5 / 0.5 0,001 / 0.00005 4 2 < 2 150
01930257 Digico 610 MI 25 / 1 0,001 / 0.00005 5 2 < 2 162
F-6

C OMPARADORES ELECTRÓNICOS DE ESFERA
✓
Doble visualiz.
analógica y
digital
Visualiz. LCD
con 6 dígitos y
signo menos
Tamaño de las
cifras 10 x 5 mm
(HxL)
Resolución
0,01 mm :
± 0,25 mm
Resolución 0,001 mm :
± 0,025 mm
TESA DIGICO 705
Para alesómetros de 2 puntos. Permite ajustar el origen del comparador en el
valor mínimo del anillo de reglaje.
• Funciones idénticas a las del DIGICO 600.
Conversión mm/in
Regla de vidrio con
divisiones incrementales
capacitivas
≤ 2 m/s
Caja metálica,
cara delantera
de poliamida.
Eje de medida de acero
inoxidable, rosca M2,5 para
contacto demedida
RS232,
opto-acoplado
Pila de Litio
3V, CR2032
1 a 2 años
10 °C a 40 °C
–10 °C a 60 °C
80%
TESA DIGICO 705
mm / in mm / in µm µm N g
01930258 Digico 705 MI 12,5 / 0.5 0,001 / 0.00005 4 2 < 2 150
Accesorios en opción para todos los modelos
TESA DIGICO 200-700
EN 50081-1
EN 50082-1
Embalaje para
el transporte con
1 pila
de Litio 01961000
Número de
identificación
Informe de control
con declaración de
conformidad
01961000
01962002
04761054
04761055
04761056
Pila de Litio tipo CR2032, 3V, 190 mAh
Alimentación externa
Adaptador de red
Cable EU para adaptador de red
Cable US para adaptador de red
Contactos de medida, ver página F-42
Dorsos y sistemas de elevación, ver página F-45
Conéctica, ver capítulo A
Digico 01962002 04761054
F-7

C OMPARADORES ELECTRÓNICOS
TESA DIGICO 1 y 2
Estos dos comparadores se distinguen por sus múltiples funciones simples,
su gran campo de medida y su gran precisión.
• Visualización combinada digital y analógica con posibilidad de orientar la
visualización analógica en diferentes posiciones.
• Puesta a cero en un punto cualquiera del campo de medida.
• Teclado para introducir valores.
• Sentido de medida conmutable.
• Introducción de valores límites para clasificar con visualización de símbolos.
Retro iluminación verde, naranja o roja para el instrumento conectado
a la red.
• Toma en memoria de los valores mediante las funciones «valor máx.»,
«valor mín.» y «valor máx. menos valor mín.».
✓
Visualización
LCD con
retroiluminación
6 dígitos más
signo menos
Tamaño de
las cifras
9 x 4,5 mm (H x L)
Ver cuadro
adjunto
Conversión
mm/in
Escala: 40 mm
(longitud)
25 divisiones
Según las
tolerancias
elegidas
DIGICO 1:
30,4 mm
DIGICO 2:
60,4 mm
Regla de vidrio
incremental
DIGICO 1:
máx. 1 m/s
DIGICO 2:
máx. 2 m/s
Guiado del eje
de medida sobre
cojinete liso.
Rosca M2,5 para contacto
de medida.
DIGICO 1: 2 µm
DIGICO 2: 3 µm
1 µm
1 µm
Ver cuadro
de la página F-9
RS232
Pila de litio
3,6 V o
adaptador de red
Modelos TESA
mm mm in in
01930000 DIGICO 1 30 0,001 / 0,01 1.18 0.00005 / 0.0005
01930001 DIGICO 2 60 0,001 / 0,01 3.36 0.00005 / 0.0005
F-8

C OMPARADORES ELECTRÓNICOS
≈ 1000 h con
pila de litio
0,002%/ °C
10 °C a 40 °C
– 10 °C a 50 °C
✓
Fuerza de medida
DIGICO 1 DIGICO 2
Fuerza de medida* próximo al tope
del eje de medida
– bajo
– alto
Histéresis*
0,85 N ± 0,15 N 0,90 N ± 0,20 N
1,10 N ± 0,20 N 1,45 N ± 0,25 N
0,10 N 0,15 N
* Válido en posición vertical del comparador, eje de medida orientado hacia
abajo, y en medida estática.
Carcasa de
los DIGICO
en ejecución
estándar: IP54
(CEI 60529)
290 g (DIGICO 1)
310 g (DIGICO 2)
Masa desplazada
por el eje de medida:
28 g (DIGICO 1)
27 g (DIGICO 2)
Suministrados
en embalaje para
el transporte con
1 pila de litio
N o 01960007
1 palanca N o 01960005
49
29
Número de
identificación
Informe de control
con declaración
de conformidad
18/17
199 / 233
ø8 h6
20
9
ø4,5
6
30 / 60
57 / 86,5
✓
Accesorios TESA DIGICO 1 y 2
ø3
04761037
04761057
01960007
01960005
01960009
01960008
01960010
01960011
04768000
Adaptador red 230 V, 50 Hz, 9 V, 200 mA,
1,8 VA
Adaptador red 110 V
Pila de litio 3,6 V, LR 6, AA
Palanca para elevación del eje de medida
Conector para elevación por vacío del
eje de medida del DIGICO 1
Los mismo para DIGICO 2
Conector para la elevación por aire comprimido
del eje de medida DIGICO 1 únicamente
Conector para la utilización simultánea
de un adaptador de red y de un interruptor
para la transmisión de datos
Pulsador manual para
trasferir datos
Conectica: Ver capítulo A
01960008
ø3
01960009
ø3
01960010
A-9F-9

C OMPARADORES ELECTRÓNICOS
TESA DIGICO 12
Concebidos para trabajar en medios extremos, resistente a las proyecciones
de líquidos (IP65) – Diámetro del reloj 44 mm – Aportan las ventajas de la
mecánica y de la lectura digital.
✓
LCD,
5 dígitos + signo
Altura de las cifras:
6 mm
Puesta a cero
de la visualización
Modelos TESA DIGICO 12 – Estándar
• Carcasa Ø 44 mm.
• Resistentes a los aceites de corte y a los líquidos
de refrigeración (IP65).
• Salida de datos RS232 SIMPLEX combinada con
la alimentación externa.
• Sistema de medida inductivo, patentado.
• Elección entre medida directa «ABS» y medida relativa
«REL».
• Visualización digital.
• Reglaje del valor PRESET (± 130 mm).
• Inversión del sentido de medida.
• Unidades de medida mm/in, conversión directa.
• Apagado automático.
19.3
5
20 µm
Repetibilidad:
5 µm
0,5 a 0,9
(± 0,15) N
2 m/sec máx.
Número de
medidas por
segundo: 7
Temperatura
de utilización:
+ 5 °C a + 40 °C
Pila de litio 3V,
tipo CR 2032
Autonomía:
> 3500 horas
101.5
13
Ø 8 h6
Ø 4
Ø 44
42.5
13
13 18 58 12.5
58
18
25.8
101.8
RS232
70 g
EN 61326-1
IP65
(CEI 529)
Suministrados en
embalaje para el
transporte con
1 pila de litio, tipo CR 2032
(N o 01961000)
Número de
identificación
1,65
8,54
6,4
ø 1,5
Declaración
de conformidad
Modelos
0,01 mm: sin
Modelos
0,001 mm: con
mm/in mm in
Module
Modelos IP65, módulo electrónico protegido contra las proyecciones de líquidos
01930130 12,5/0.5 0,01 0.0005 IP65
01930132 12,5/0.5 0,001 / 0,01 0.00005 / 0.0005 IP65
Modelos IP65, mecánica y electrónica protegidas contra las proyecciones de líquidos
01930131 12,5/0.5 0,01 0.0005 IP65
01930133 12,5/0.5 0,001 / 0,01 0.00005 / 0.0005 IP65
F-10

C OMPARADORES ELECTRÓNICOS
✓
LCD,
5 dígitos + signo
Altura de las cifras:
6 mm
Puesta a cero
de la visualización
Error máx
admisible:
4 µm
Modelos TESA DIGICO 12 – HP
• Sistema de medida de alta precisión.
• Resistente a los aceites de corte y a los líquidos de refrigeración (IP65).
• Visualización digital y analógica.
• Lectura analógica: ± 0,025 a 1,25 mm.
• Modos de medida: NOR/MIN/MAX/MAX-MIN.
• Carcasa Ø 44 mm.
• Salida de datos RS232 combinada con la alimentación externa.
• Sistema de medida inductivo, patentado.
• Puesta a cero de la visualización.
• Unidades de medida mm/in, conversión directa.
• Apagado automático configurable.
Repetibilidad:
2 µm
0,4 a 0,75
(± 0,15) N
2 m/sec máx.
Número de
medidas por
segundo: 9
Temperatura
de utilización:
+ 5 °C a + 40 °C
Pila de litio 3V,
tipo CR 2032
Autonomía:
> 4000 horas
RS232
mm/in mm in
Modelo IP65, módulo electrónico protegido contra las proyecciones de líquidos
01930134 5/0.210 0,001 / 0,01 0.00005 / 0.0005 IP65
Modelo IP65, mecánico y electrónico protegido contra las proyecciones de líquidos
01930135 5/0.210 0,001 / 0,01 0.00005 / 0.0005 IP65
19.3
5
70 g
EN 61326-1
IP65 (CEI 529)
Suministrados en
embalaje para el
transporte con
1 pila de litio, tipo CR 2032
(N o 01961000)
1,65
8,54
6,4
ø 1,5
50.5
18
16.3
84.8
86.5
13
Ø 8 h6
Ø 4
Ø 44
42.5
13
5.5 18 50.5 12.5
Número de
identificación
Informe de control
con declaración
de conformidad
Accesorios
03238013
01961012
01960005
04761060
01961000
Orejeta
Palanca de elevación superior
Palanca de elevación inferior
Cable RS232 con alimentación externa
Pila de litio 3 V, tipo CR 2032, 190 mAh
Conectica: Ver capítulo A
19,05
9,5
6,4
50
10
ø 6,4
14,3
26,2
24.5
03238013 01961012
A-11 F-11

C OMPARADORES DE ESFERA
Micro-comparadores
TESA CARY MCA-8
La precisión alta fidelidad
Tipicamente concebidos para la medida comparativa de alta precisión
(0,8 µm) – Ideal para la verificación del alabeo axial y radial gracias
a su muy pequeño error de histéresis (0,3 µm).
• Mecanismo original TESA CARY alineado con el eje de medida, respetando
así el principio d’ABBE.
• Gran rigidez de la carcasa de acero perfilado.
• Alta precisión sobre todo el campo de medida.
• Fuerza de medida muy débil, desde 150 mN.
• Esfera fija. El reglaje del cero se hace girando aguja con la moleta.
• Sensibilidad mínima a las variaciones de temperatura.
✓
DIN 879
Esfera fija
Reglaje fino por
desplazamiento de
la aguja
Carcasa metálica
Eje de medida de
acero inoxidable
templado
Índices de
tolerancias,
móviles
Rosca M2,5
para contacto
de medida
Contacto de bola
de acero Ø 3 mm,
montado
110 g
Estuche de plástico
Número de
identificación
Informe de control
con declaración
de conformidad
Modelos estándar
mm mm mN mm
Campo de
ajuste del cero
mm
01410423 MCA8-2-500 0,001 0,1 3 500 50 ÷ 0 ÷ 50 ± 0,006
01410425 MCA8-2-150 0,001 0,1 3 150 50 ÷ 0 ÷ 50 ± 0,006
01410426 MCA8-2-300 0,001 0,1 3 300 50 ÷ 0 ÷ 50 ± 0,006
Modelo lateral
01410424 MCA8-2-L 0,001 0,1 3 500 50 ÷ 0 ÷ 50 ± 0,006
Accesorio
Bajo pedido Fuelle estanco (a especificar con el pedido)
62
31
Precisión
70
20 31
ø 8 h6
Error máx. adm. Gges
0,001 mm
0,8 µm
4
ø 4 h5
Repetibilidad límite, r
0,3 µm
F-12
Histéresis máx., fu
0,3 µm

C OMPARADORES DE ESFERA
✓
DIN 879-1
Dimensiones según
EN ISO 463
Eje de medida
sobre redamiento
de bolas
Carcasa
metálica.
Eje de medida de acero
inoxidable templado
Índices
de tolerancias
móviles.
Rosca para cable de
elevación.
Rosca M2,5 para contacto
de medida
Comparadores alta precisión
ETALON Basic con recorrido limitado
La precisión alta fidelidad
Gran seguridad de funcionamiento, incluso en uso contínuo al controlar piezas
en serie – Típicamente concebidos para la medida comparativa con una
incertidumbre de medida muy débil – Error de histéresis mínimo al verificar
el alabeo axial y radial.
• Movimiento protegido de los choques. Sistema de transmisión por palanca
y rueda dentada. Gran recorrido en vacío.
• Indicación clara, sin reflejos.
• Recorrido limitado a menos de una vuelta de aguja para evitar errores
de lectura.
• Reglaje fino de la indicación con capuchón de protección contra el
desplazamiento accidental de la aguja.
≈1 N
1 contacto
de bola de acero,
ya montado,
Ø 3,175 mm.
1 cable de elevación
Estuche de plástico
Declaración
de conformidad
mm mm mm mm
Modelos estándar
01419051 0,001 0,1 3,0 62
•
50 ÷ 0 ÷ 50
Modelo IP54 protegido contra las proyecciones de líquidos
01419052 0,001 0,1 3,0 62
•
50 ÷ 0 ÷ 50
Precisión
23
9
Error máx admisible
en el sentido de medida en
el campo de medida total, Ge
sobre cualquier campo local
que englobe
10 divisiones, Gt
en los dos sentidos de
medida sobre el campo de
medida total, Gges
0,001 mm
1 µm
0,7 µm
1,2 µm
ø8 h6
R31
18
72,5
108
Repetibilidad límite, rw
0,5 µm
ø4
Histéresis máx., fu
0,5 µm
6
A-13 F-13

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,1 mm / Esfera Ø 40, 58 y 80 mm
✓
EN ISO 463
Norma del constructor
0,1 mm
1,1 mm (Ø 40)
1,5 mm (Ø 58)
2,2 mm (Ø 80)
Esfera giratoria
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Sin dispositivo
antichoque
Rosca M2,5
para contacto
de medida
Ver cuadro adjunto
mm mm mm mm mm N
Modelos ROCH
0141760500 40 0,1 10 10,5 – 10 0 ÷ 5 ÷ 10 ≤ 1,0
0141760501 58 0,1 10 10,5 – 10 0 ÷ 5 ÷ 10 ≤ 1,0
0141760502 58 0,1 20 20,5 – 10 0 ÷ 5 ÷ 10 ≤1,0
0141760503 58 0,1 30 30,5 – 10 0 ÷ 5 ÷ 10 ≤1,5
0141760513 80 0,1 30 30,5 – 10 0 ÷ 5 ÷ 10 ≤ 2,0
Contacto de bola de
acero, Ø 3,175 mm,
montado
Estuche de plástico
Número de
identificación
Declaración
de conformidad
6
7
7
11,5
7,5
7,5
13
7,5
7,5
13 / 23
9,5
7,5
23
7,5
7,5
ø 40
1
11,5
ø 8
ø 37
15,5
83
ø 58
ø 52
(108)
ø 58
ø 52
(118 / 138)
ø 80
7,5
ø 52
26
M 2,5 - 6H
0141760500
ø 4
6 13
1
33
16,5
ø 8
ø 5
M 2,5 - 6H
Errores máx. admisibles
0141760501
para una característica metrológica (MPE)
0,1 mm 10 mm
Campo de error de indicación
40 µm
Campo de error de indicación del
campo de medida parcial de 1 mm
25 µm
Campo de error de indicación total
55 µm
22
15
6
1
43 / 53
16,5
ø 8
ø 5
M 2,5 - 6H
22
25 / 35
6
0141760503
Modelo similar:
0141760502
1
57
23,5
ø 8
ø 5
M 2,5 - 6H
6 32
40
(153)
0141760513
Repetibilidad límite
15 µm
Histéresis máx.
15 µm
F-14

C OMPARADORES DE ESFERA
✓
EN ISO 463
Norma del
contructor
0,01 mm
2,2 mm
Esfera giratoria.
Con o sin
bloqueo para
los modelos estándar
Carcasa
metálica.
Ejes de fijación
y de medida de acero
inoxidable templado
Con o sin
dispositivo
antichoque
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de medida
de bola Ø 3 mm,
montado
Embalaje de cartón
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 40 mm
Las propiedades metrológicas y la duración de vida de los comparadores de
precisión son excepcionales.
• Movimiento de medida suave y regular, montado sobre rubís.
• Carcasa y luneta metálicas.
• Antichoque en los dos sentidos del eje de medida.
• Pantalla anti reflejos.
• Swiss Made.
29
48.4
37
ø37
6
6.5 14.5
ø10
ø8 h6
ø4
ø40
(77.4)
57
37 30
ø37
6.5 14.5
ø10
ø8 h6
ø40
Número de
identificación
Informe de control
con declaración
de conformidad
ø3
ø5
6
ø3
ø5
Modelos TESA
mm mm mm mm
01410210 YR 0,01 5 5,4 0,5 0 ÷ 25 ÷ 50 01410211 YR 0,01 5 5,4 0,5 0 ÷ 25 ÷ 0 •
01410212 YR 0,01 5 5,4 0,5 0 ÷ 25 ÷ 50 –
•
01412010 YE 0,01 5 5,4 – 0,5 0 ÷ 25 ÷ 50 –
Modelos MERCER
01416013 X185-1 0,01 5 5,4 – 0,5 0 ÷ 25 ÷ 0 01416014 186-1 0,01 5 5,4 – 0,5 0 ÷ 25 ÷ 50
•
Modelo TESA IP54 protegidos contra las proyecciones de líquidos
01412410 YE 0,01 5 5,4 – 0,5 0 ÷ 25 ÷ 50 –
Límites admisibles de una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación del campo de medida parcial de 0,10 mm
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
Fuerza de medida
– Modelo IP54
0,01 mm0,01 mm
12 µm
6 µm
14 µm
33 µm µm
33 µm µm
≤ 1,4 N
≤ 2 N
A-15 F-15

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 40 mm
Particularmente robustos, los comparadores de precisión son indispensables
en taller.
• Movimiento de medida suave y regular, parcialmente montado sobre rubís.
• Carcasa metálica y luneta.
• Protección óptima del movimiento contra los choques.
• Swiss Made.
✓
EN ISO 463
Norma del
constructor
0,01 mm
2,2 mm
Esfera giratoria
29
48.4
37
ø37
6
6.5 14.5
ø10
ø8 h6
ø4
ø40
(77.4)
Carcasa metálica
Eje de fijación y
de medida
de acero inoxidable
templado
Índices de tolerancias
móviles.
Rosca M2,5
para contacto de medida
Contacto de
medida de bola
Ø 3 mm, montado
Embalaje de cartón
ø3
ø5
Número de
identificación
Informe de control
con declaración
de conformidad
mm mm mm mm
Modelo COMPAC
353 0,01 5 5,4
•
– 0,5 0 ÷ 25 ÷ 50
Modelo COMPAC IP54 protegidos contra las proyecciones de líquidos
353E 0,01 5 5,4
•
– 0,5 0 ÷ 25 ÷ 50
Modelo COMPAC con recorrido limitado
353S 0,01 ±0,2 3,3
•
– 0,5 20 ÷ 0 ÷ 20
Límites admisibles de una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación del campo
de medida parcial de 0,10 mm
Campo de error de indicación total
Repetibilidad límite
Histéresis max.
Fuerza de medida
– Modelo IP54
± 0,2 mm 5 mm
7 µm 12 µm
5 µm 6 µm
9 µm 14 µm
3 µm 3 µm
3 µm 3 µm
≤ 1,4 N
≤ 1,4 N
– ≤ 2 N
F-16

C OMPARADORES DE ESFERA
✓
EN ISO 463
Norma del
constructor
0,01 mm
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 40 mm
Modelo 0141760560 particularmente ventajoso.
Modelo 0141760561 particularmente robusto.
2,2 mm
Esfera giratoria
Carcasa
metálica
Eje de fijación y
de medida de acero
inoxidable templado
Con o sin
dispositivo
antichoque
Índices de
tolerancias
móviles.
Rosca M2,5 para
contacto de medida
Ver cuadro
adjunto
Contacto de bola de
acero, Ø 3,175 mm,
montado
Estuche de plástico
o embalaje
de cartón
Número de
identificación
Declaración
de conformidad
Modelos ROCH
mm mm mm mm N
0141760560 0,01 3 3,4 – 0,5 0 ÷ 25 ÷ 50* ≤1,4
0141760561 0,01 3 3,4 – 0,5 0 ÷ 25 ÷ 50* ≤1,4
Modelo ETALON
01419047 0,01 5 0,5 0 ÷ 25 ÷ 50 ≈1
•
* Con numeración complementaria inversa en rojo
6,5
7
7
11,5 / 8
7
20,5
21 1 ø 40
11,5
M 2,5 - 6H
ø 8
ø 4
ø 37
15,5
6 8
(78 / 74,5)
ø8 h6
ø4
6
12 ø40
48
74,5
0141760561 01419047
Errores máx. admisibles para una característica metrológica (MPE)
0,01 mm 3 mm 5 mm
Campo de error de indicación
10 µm 12 µm
Campo de error de indicación del campo
de medida parcial de 0,1 mm
5 µm 6 µm
Campo de error de indicación total
12 µm –
Repetibilidad límite
3 µm 3 µm
Histéresis max.
3 µm –
F-17

6
6
C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 57 y 58 mm
✓
EN ISO 463
Norma del
constructor
0,01 mm
1,5 mm
Modelos TESA
mm mm mm mm
01410610 YR 0,01 10 10,5
• •
1 0 ÷ 50 ÷ 100
01410611 YR 0,01 10 10,5
• •
1 0 ÷ 50 ÷ 0
01412310 YE 0,01 10 10,5 – – 1 0 ÷ 50 ÷ 100
Modelos MERCER
01416020 250-1 0,01 10 10,5 –
•
1 0 ÷ 50 ÷ 0
01416021 251-1 0,01 10 10,5 –
•
1 0 ÷ 50 ÷ 100
Modelos TESA IP54 protegidos contra las proyecciones de líquidos
01410721 YR 0,01 10 10,5 – 1 0 ÷ 50 ÷ 0
•
01412411 YE 0,01 10 10,5 – – 1 0 ÷ 50 ÷ 100
Modelo TESA con recorrido limitado
01412211 YE 0,01 ± 0,4 4 – 1,27 40 ÷ 0 ÷ 40
•
Esfera giratoria.
Con o sin
bloqueo para
los modelos estándar.
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Con o sin
dispositivo
antichoque
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de medida
de bola Ø 3 mm,
montado
Embalaje de cartón
Número de
identificación
Informe de control
con declaración
de conformidad
Límites admisibles de una característica metrológica (MPE/MPL)
15.7
10
± 0,4 10 mm
57.5
Campo de error de indicación
Campo de error de indicación del
campo de medida parcial de 0,10 mm
Campo de error de indicación total
7 µm 15 µm
5 µm 8 µm
9 µm 17 µm
(142.5)
ø58
ø8 h6
ø53
50
85
Repetibilidad límite
3 µm 3 µm
Histéresis máx.
Fuerza de medida
– Modelo IP54
3 µm 3 µm
≤ 1 N ≤ 1,5 N
– ≤ 2,2 N
ø5
15.7 9
ø10
ø3
01410721 – 01412411
50
(111)
ø57
ø53
43
ø8 h6
68
ø4.5
F-18
ø5
ø3
01410610 – 01410611

C OMPARADORES DE ESFERA
✓
EN ISO 463
Norma del
constructor
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 58 mm
0,01 mm
1,5 mm
Esfera giratoria.
Con o
sin bloqueo.
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de
medida de bola
Ø 3 mm, montado
Embalaje de cartón
(111)
ø58
15.7 9
ø10
ø8h6
ø53
50
43
68
(142.5)
ø58
15.7
ø8 h6
10
ø53
50
57.5
85
Número de
identificación
Informe de control
con declaración
de conformidad
6
ø4.5
ø5
ø3
6
ø5
ø3
Modelos COMPAC
mm mm mm mm
512K 0,01 10 10,5 – – 1 0 ÷ 50 ÷ 100
532 0,01 10 10,5 – 1 0 ÷ 50 ÷ 100
•
Modelo COMPAC IP54 protegidos contra las proyecciones de líquidos
532E 0,01 10 10,5 – 1 0 ÷ 50 ÷ 100
•
Modelos COMPAC con recorrido limitado
532S 0,01 ± 0,4 4
• •
1,27 40 ÷ 0 ÷ 40
533S 0,01 ± 0,5 4
•
– 1,27 50 ÷ 0 ÷ 50
Límites admisibles para una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación del campo
de medida parcial de 0,10 mm
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
Fuerza de medida
– Modelo IP54
±0,4 / ±0,5 mm 10 mm
7 µm 15 µm
5 µm 8 µm
9 µm 17 µm
3 µm 3 µm
3 µm 3 µm
≤ 1 N
≤ 1,5 N
– ≤ 2,2 N
F-19

C OMPARADORES DE RELOJ
E
Comparadores de precisión
con largo recorrido
Lectura 0,01 mm / Esfera Ø 58 mm
✓
EN ISO 463
Norma del constructor
15.7
D
0,01 mm
1,5 mm
ø58
ø6.4
C
A
Esfera giratoria.
Con o sin
bloqueo.
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de medida
de bola Ø 3 mm,
montado
F
B
Embalaje de cartón
M 2,5 - 6H
ø4.5
6
Número de
identificación
Informe de control
con declaración
de conformidad
ø5
ø3
mm 30 mm 50 mm 100 mm
A 148 228 390
B 88 117,2 211,6
C 50 60 103,6
D 10 9 9
E 20 19 19
F Ø 8h6 Ø 8h6 Ø 8h6
Modelos COMPAC
mm mm mm mm
712 0,01 30 30,5
•
– 1 0 ÷ 50 ÷ 100
722 0,01 50 50,5
•
– 1 0 ÷ 50 ÷ 100
732 0,01 100 100,5
•
– 1 0 ÷ 50 ÷ 100
Modelo MERCER
01416039 252-1 0,01 30 30,5
• •
1 0 ÷ 50 ÷ 100
Límites admisibles para una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación total
30 mm 50 mm 100 mm
20 µm 25 µm 30 µm
25 µm 30 µm 35 µm
Repetibilidad límite
3 µm 3 µm 3 µm
Histéresis máx.
5 µm 5 µm 8 µm
Fuerza de medida
≤ 2,2 N ≤ 2,5 N ≤ 3,2 N
F-20

C OMPARADORES DE RELOJ
✓
EN ISO 463
Norma del constructor
Comparadores de precisión con largo recorrido
Lectura 0,01 mm / Esfera Ø 58 mm
Comparadores N os 0141760635 y 0141760636 particularmente ventajosos.
0,01 mm
1,5 mm
Esfera giratoria
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Con o sin
dispositivo
antichoque
Índices
de tolerancias
móviles.
Modelo N o 0141760640
con reglaje fino de
la indicación situado bajo
el capuchón.
Rosca M2,5 para contacto
de medida
Precisión:
ver cuadro
página F-22
Ver cuadro
adjunto
Contacto de bola
de acero templado
Ø 3,175 mm,
montado. Excepciones:
modelos N os 0141760631
con bola de rubí
Estuche de plástico
o embalaje
de cartón
Número de
identificación
Declaración
de conformidad
Modelos ROCH
mm mm mm mm N
0141760631 0,01 10 10,5 – 1 0 ÷ 50 ÷ 100* ≤ 1,4
0141760635 0,01 10 10,5 – 1 0 ÷ 50 ÷ 100* ≤ 1,4
0141760636**** 0,01 10 10,5 – 1 0 ÷ 50 ÷ 100* ≤ 1,4
0141760640 0,01 10 10,5 1 0 ÷ 50 ÷ 100* ≤ 1,4
0141761213*** 0,01 15 15,5 1 0 ÷ 50 ÷ 100* ≤1,6
•
0141760651 0,01 30 30,5 – 1 0 ÷ 50 ÷ 100 ≤1,6
0141760653 0,01 30 30,5 1 0 ÷ 50 ÷ 100 ≤1,6
•
0141760661 0,01 50 51 – 1 0 ÷ 50 ÷ 100 ≤ 2,2
0141760662** 0,01 50 51 – 1 0 ÷ 50 ÷ 100 ≤2,2
0141760663 0,01 50 51 1 0 ÷ 50 ÷ 100 ≤2,2
•
0141760671 0,01 80 81 – 1 0 ÷ 50 ÷ 100 ≤ 3,0
Modelo ROCH IP54 protegidos contra las proyecciones de líquidos
0141760624 0,01
* Con cifrado inverso en rojo
10 10,5
•
1 0 ÷ 50 ÷ 100* ≤ 2
** Escala cifrada de izquierdas
*** Luneta Ø 60,4 mm
**** Con dorso con orejeta centrada montada
7,5
7,5
7,5
7,5
7,5
7,5
10 / 13
ø8
25
ø8
25
7,5
ø 58
1
ø 52
(108 / 105)
ø 58
7,5
ø 52
(120)
ø 58
7,5
ø 52
(127)
16,5
ø 8
22
33
1
1
ø 4
M 2,5 - 6H
15
33
16,5
ø 8
ø 4
22
18
ø 8 h6
22
6
M 2,5 - 6H
15
22
M 2,5
0141760631
0141760635
0141760636 0141760640
0141760624
6
6
F-21

C OMPARADORES DE ESFERA
✓
EN ISO 463
Norma del
constructor
0,01 mm
1,5 mm
Esfera giratoria
ø 60,4
24
9
ø 54
7,8
ø 11
7,5
7,5
75,5
7,8
ø 11
7,5
7,5
105,5
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Con o sin
dispositivo
antichoque
Índices
de tolerancias
móviles.
Rosca M2,5 para
contacto de medida.
Cuando
las medidas
se efectuan
cuando sale el eje,
hay que acoplarlo
mecánicamente a los
puntos de medida
para eliminar
la histéresis
40,8
21,5
ø 4
M 2,5 - 6H
0141761213
ø 8 h6
8
116
ø 58
ø 59
(232)
ø 58
ø 59
(312)
Ver cuadro
página F-21
Contacto de bola de
acero, Ø 3,175 mm
montado.
Excepciones:
modelos N os 0141761213
con bola de rubí
Estuche de plástico
o embalaje
de cartón
35
ø 8
36,5
55
56,5
Número de
identificación
91,5
ø 5
55
141,5
ø 8
ø 5
Declaración
de conformidad
M 2,5 - 6H
M 2,5 - 6H
85
6
6
0141760651
0141760653
0141760661 – 0141760663
0141760662 – 0141760671
Errores máx. admisibles para una característica metrológica (MPE)
0,01 mm 10 mm 15 mm 30 mm 50 mm 80 mm
Campo de error de indicación
15 µm 20 µm 20 µm 25 µm 30 µm
Campo de error de indicación del
campo de medida parcial de 0,1 mm 5 µm 5 µm 5 µm 5 µm 5 µm
Repetibilidad límite
3 µm 3 µm 3 µm 3 µm 3 µm
F-22

6
C OMPARADORES DE ESFERA
✓
EN ISO 463
Noma del
constructor
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 58 mm
Modelos estándar y modelos con largo recorrido
0,01 mm
1,5 mm
Esfera giratoria
Carcasa
metálica
Eje de fijación y
de medida de acero
inoxidable templado
Con o sin
dispositivo
antichoque
Índices de
tolerancias
móviles.
Rosca M2,5 para
contacto de medida
Ver cuadro
adjunto
Contacto de bola de
acero, Ø 3,175 mm,
montado
Estuche de plástico
o embalaje
de cartón
Número de
identificación
Declaración
de conformidad
mm mm mm mm N
Modelos ETALON
01419048 0,01 10 58 – 1 0 ÷ 50 ÷ 100 ≈1
01419049 0,01 30 58
•
1 0 ÷ 50 ÷ 100 1,5 ÷ 2
01419050 0,01 50 58
•
1 0 ÷ 50 ÷ 100 1,5 ÷ 2
Dispositivo de elevación
01462003 Palanca de elevación
Tapa trasera magnética o con orejeta centrada, ver página F-45.
Errores máx. admisibles para una característica metrológica (MPE)
8/11
mm 10 30 50
22,5
Campo de error de indicación
Campo de error del campo
de medida parcial de 0,1 mm
µm 15 20 25
µm 8 9 12
7,5
Repetibilidad límite
µm 3 3 3
7,5
22,5
ø58
105
ø58
148 / 232
89 / 127
19 / 36
ø8 h6
ø8 h6
18
69
ø5
35 / 55
ø4
6
01419048 01419049 - 01419050
F-23

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 82 mm
✓
EN ISO 463
Norma del
constructor
0,01 mm
19.2
19
2,3 mm
19,2
ø10
9
ø82
15.7
9
390
Esfera giratoria.
Con o sin
bloqueo.
Carcasa
metálica.
Eje de fijación
de medida de acero
inoxidable templado
Antichoque
para las
2 direcciones
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de
medida de bola
Ø 3 mm, montado
ø6.4
Embalaje de cartón
(121)
ø82
ø53
60
43
8h6
103,6
211,6
Número de
identificación
Informe de control
con declaración
de conformidad
ø8 h6
78
ø4.5
ø4.5
M 2,5 - 6H
6
6
ø5
ø3
ø5
ø3
mm mm mm mm
Modelo TESA con bloqueo de la esfera
01410910 YR 0,01 10 10,5 0,1 0 ÷ 50 ÷ 100
•
Modelo TESA con largo recorrido
01412014 YE 0,01 100 100,5 1 0 ÷ 50 ÷ 100
•
Límites admisibles de una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación del campo
de medida parcial de 0,10 mm
Campo de error total
Repetibilidad límite
Histéresis máx.
10 mm 100 mm
15 µm 30 µm
8 µm –
17 µm 35 µm
3 µm 3 µm
3 µm 8 µm
Fuerza de medida
≤ 1,4 N
≤ 3,2 N
F-24

C OMPARADORES DE ESFERA
✓
Comparadores de precisión
EN ISO 463
Norma del
constructor
Lectura 0,01 mm / Esfera Ø 82 mm
0,01 mm
19.2
15.7
E
D
2,2 mm
Esfera giratoria.
Con o sin
bloqueo.
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Rosca M2,5
para contacto
de medida
Contacto de medida
de bola Ø 3 mm,
montado
ø82
A
Embalaje de cartón
C
ø6.4
Número de
identificación
Informe de control
con declaración
de conformidad
F
B
ø4.5
M 2,5 - 6H
ø5
ø3
6
mm 30 mm 50 mm 100 mm
A 158 228 390
B 98 117,2 211,6
C 60 60 103,6
D 10 9 9
E 20 19 19
F Ø 8h6 Ø 8h6 Ø 8h6
mm mm mm mm
Modelos COMPAC con largo recorrido
712G 0,01 30 30,5
•
– 1 0 ÷ 50 ÷ 100
722G 0,01 50 50,5
•
– 1 0 ÷ 50 ÷ 100
732G 0,01 100 100,5
•
– 1 0 ÷ 50 ÷ 100
732GB 0,01 100 100,5
• •
1 0 ÷ 50 ÷ 100
Límites admisibles para una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
Fuerza de medida
30 mm 50 mm 100 mm
20 µm 25 µm 30 µm
25 µm 30 µm 35 µm
3 µm 3 µm 3 µm
5 µm 5 µm 8 µm
≤ 2,2 N ≤ 2,5 N ≤ 3,2 N
F-25

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 80 mm
✓
EN ISO 463
Norma del constructor
0,01 mm
1,5 mm
7,5
Esfera giratoria
9,5
7,5
9,5
ø 13
8,5
128,5
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Sin
dispositivo
antichoque
Índices
de tolerancias
móviles.
Rosca M2,5 para
contacto de medida.
ø 80
13
7,5
51
ø 80
71
(382)
Ver cuadro
adjunto
Contacto de bola de
acero, Ø 3,175 mm
montado
Embalaje de cartón
30
17
ø 8
ø 4
26
20
12
(128)
172
64,5
ø 10
ø 6
M 2,5 - 6H
70,5
106
Número de
identificación
Declaración
de conformidad
M 2,5 - 6H
6
6
0141761221
0141761224
mm mm mm mm N
Modelos ROCH
0141761221 0,01 10 10,4 – 1 0 ÷ 50 ÷ 100* ≤1,4
0141761224 0,01 100 100,5 – 1 0 ÷ 50 ÷ 100 ≤ 3,5
* Con numeración complementaria en rojo
Errores máx. admisibles para una característica metrológica (MPE)
Campo de error de indicación
Campo de error de indicación del campo
de medida parcial de 0,1 mm
Campo de error de indicación total
10 mm 100 mm
15 µm 35 µm
5 µm 8 µm
19 µm –
Repetibilidad límite
3 µm 8 µm
Histéresis max.
3 µm –
F-26

C OMPARADORES DE ESFERA
✓
EN ISO 463
norma del
constructor
Comparadores de precisión
Lectura 0,01 mm / Esfera Ø 40 mm
0,002 mm
1,1 mm
Esfera giratoria
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de
medida de bola
Ø 3 mm, montado
6.5 14.5
ø10
6.5 14.5
ø10
Embalaje de cartón
Número de
identificación
Informe de control
con declaración
de conformidad
57
37 30
ø37
ø8 h6
ø40
29
48.4
37
ø37
ø8 h6
ø4
6
ø40
(77.4)
6
ø3
ø5
ø3
ø5
mm mm mm mm
Modelo COMPAC
355 0,002 3 3,3
•
– 0,2 0 ÷ 10 ÷ 20
Modelo COMPAC IP54 protegidos contra las proyecciones de líquidos
355E 0,002 3 3,3
•
– 0,2 0 ÷ 10 ÷ 20
Modelo COMPAC con recorrido limitado
365S 0,002 ±0,08 1,5
•
– 0,2 8 ÷ 0 ÷ 8
Límites admisibles de una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación del campo
de medida parcial de 0,10 mm
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
Fuerza de medida
– Modelo IP54
±0,08 mm 3 mm
2 µm 10 µm
2 µm 6 µm
4 µm 12 µm
1 µm 1,5 µm
1 µm 2 µm
≤ 1,4 N
≤ 1,4 N
– ≤ 1,7 N
F-27

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,002 mm / Esfera Ø 58 mm
✓
EN ISO 463
Norma del
constructor
0,002 mm
1,5 mm
15.7
ø10
9
15.7
ø10
9
15.7
10
Esfera giratoria.
Con o sin
bloqueo.
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de
medida de bola
Ø 3 mm, montado
57.5
Embalaje de cartón
(105)
ø58
43
ø8 h6
ø53
50
62
(105)
ø58
ø53
ø8 h6
50
62
(129)
ø58
ø4.5
6
43
ø8 h6
ø53
50
71.5
Número de
identificación
Informe de control
con declaración
de conformidad
ø4.5
6
ø5
ø3
ø5
ø3
6
ø5
ø3
Modelos MERCER
mm mm mm mm
01416034 253-1 0,002 5 5,3 –
•
0,2 0 ÷ 10 ÷ 0
01416035 254-1 0,002 5 5,3 –
•
0,2 0 ÷ 10 ÷ 20
Modelo COMPAC
555 0,002 5 5,3
•
– 0,2 0 ÷ 10 ÷ 20
Modelo COMPAC IP54 protegido contra las proyecciones de líquidos
555E 0,002 5 5,3
•
– 0,2 0 ÷ 10 ÷ 20
Modelo COMPAC con recorrido limitado
565S 0,002 ±0,08 3,3
•
– 0,2 8 ÷ 0 ÷ 8
Límites admisibles para una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
Fuerza de medida
– Modelo IP54
±0,08 mm 5 mm
4 µm 12 µm
4 µm 14 µm
1 µm 2 µm
1 µm 2 µm
≤ 1,5 N
≤ 1,5 N
– ≤ 1,7 N
F-28

C OMPARADORES DE ESFERA
✓
EN ISO 463
norma del
constructor
Comparadores de precisión
Lectura 0,001 mm / Esfera Ø 40 mm
0,001 mm
1,1 mm
Esfera giratoria,
con/sin bloqueo
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Antichoque
para las
2 direcciones
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de medida
con bola de acero
Ø 3 mm, montado
Embalaje de cartón
Número de
identificación
Informe de control
con declaración
de conformidad
Modelos TESA
mm mm mm mm
01410010 YR 0,001 1 1,5
• •
0,1 0 ÷ 50 ÷ 100
01410011 YR 0,001 1 1,5
• •
0,1 0 ÷ 50 ÷ 0
01412510 YE 0,001 1 1,5
•
– 0,1 0 ÷ 50 ÷ 100
Modelos TESA IP54 protegidos contra las proyecciones de líquidos
01410120 YR 0,001 1 1,5
•
– 0,1 0 ÷ 50 ÷ 100
01410121 YR 0,001 1 1,5
•
– 0,1 0 ÷ 50 ÷ 0
01412710 YE 0,001 1 1,5
•
– 0,1 0 ÷ 50 ÷ 100
Modelo COMPAC
367 0,001 1 1,5 – 0,1 0 ÷ 5 ÷ 10
•
Modelo COMPAC IP54 protegido contra las proyecciones de líquidos
367E 0,001 1 1,5 – 0,1 0 ÷ 5 ÷ 10
•
Modelo COMPAC con recorrido limitado
367S 0,001 ±0,04 1,5
•
– 0,1 4 ÷ 0 ÷ 4
6.5 14.5
ø10
37
29
ø37
ø40
(77.4)
Límites admisibles de una característica metrológica (MPE/MPL)
48.4
6
ø3
ø8 h6
ø4
ø5
6.5 14.5
ø10
Campo de error de indicación
Campo de error de indicación del campo
de medida parcial de 0,10 mm
Campo de error de indicación total
±0,04 mm 1 mm
2 µm 4 µm
2 µm 4 µm
4 µm 5 µm
57
37 30
ø37
ø8 h6
ø40
Repetibilidad límite
Histéresis máx.
Fuerza de medida
– Modelos IP54
1 µm 1 µm
1 µm 1 µm
≤ 1,4 N ≤ 1,7 N
– ≤ 2 N
6
ø3
F-29
ø5

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,001 mm / Esfera Ø 40 mm
✓
EN ISO 463
Norma del
constructor
7
7
0,01 mm
6,5
ø8
7
13,5
6,5
ø9
10,5
1,5 mm
(C 58 y C 60)
2,2 mm
(C 80)
21 1 ø 40
11,5
M 2,5 - 6H
ø 8
ø 4
6 8 15,5 ø 37
(80)
21 1 ø 40
11,5
M 2,5 - 6H
ø 8
ø 4
7
6 8 15,5 ø 37
(77)
Esfera giratoria
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Con o sin
dispositivo
antichoque
Índices
de tolerancias
móviles.
Rosca M2,5 para
contacto de medida.
mm mm mm mm N
Modelos TESA
0141761261 0,001 1 1,1 0,2 0 ÷ 100/0 ÷ 100* ≤ 1,5
0141761262 0,001 1 1,1 0,1 0 ÷ 50 ÷ 100* ≤ 1,2
•
* Con numeración complementaria inversa en rojo
Errores máx. admisibles de una característica metrológica (MPE)
Ver cuadro
adjunto
Contacto de bola de
acero, Ø 3,175 mm,
montado
Estuche de plástico
Número de
identificación
Declaración
de conformidad
0,001 mm 1 mm
Campo de error de indicación
5 µm
Campo de error de indicación del
campo de medida parcial de 0,01 mm
3 µm
Campo de error de indicación total
7 µm
Repetibilidad límite
3 µm
Histéresis máx.
3 µm
F-30

C OMPARADORES DE ESFERA
✓
EN ISO 463
Norma del
constructor
Comparadores de precisión
Lectura 0,001 mm / Esfera Ø 58 mm
0,001 mm
1,5 mm
Carcasa
metálica.
Eje de fijación
de medida de acero
inoxidable templado
Antichoque
para las
2 direcciones
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de
medida de bola
Ø 3 mm, montado
Embalaje de cartón
Número de
identificación
Informe de control
con declaración
de conformidad
Modelos TESA
mm mm mm mm
01412511 YE 0,001 1 1,5
•
– 0,1 0 ÷ 50 ÷ 100
01410410 YR 0,001 1 3,3
•
– 0,1 0 ÷ 50 ÷ 100
01410411 YR 0,001 1 3,3
•
– 0,1 0 ÷ 50 ÷ 0
01412611 YE 0,001 5 5,3
•
– 0,2 0 ÷ 100 ÷ 200
Modelos TESA IP54 protegidos contra las proyecciones de líquidos
01412711 YE 0,001 1 1,5
•
– 0,1 0 ÷ 50 ÷ 100
01410520 YR 0,001 1 3,3
•
– 0,1 0 ÷ 50 ÷ 100
Límites admisibles para una característica metrológica (MPE/MPL)
1 mm 5 mm
Campo de error de indicación
Campo de error de indicación del campo
de medida parcial de 0,10 mm
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
Fuerza de medida
– Modelos IP54
4 µm 12 µm
4 µm
5 µm 14 µm
1 µm 2 µm
1 µm 2 µm
≤ 1,7 N
≤ 1,5 N
– ≤ 1,7 N
15.7
10
15.7
9
ø10
50
43
ø8 h6
ø4.5
6
50
(105)
ø58
62
ø53
(129)
ø58
ø53
57.5
ø8 h6
71.5
ø5
ø3
6
ø5
ø3
A-31 F-31

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,001 mm / Esfera Ø 58 mm
✓
EN ISO 463
Norma del
constructor
0,001 mm
1,5 mm
Esfera giratoria
ø58
15.7
ø10
9
ø53
43
(129)
ø58
15.7
10
ø53
57.5
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de medida
de bola Ø 3 mm,
montado
(105)
50
Embalaje de cartón
6
50
ø4.5
ø5
ø3
ø8 h6
62
6
ø8 h6
ø5
ø3
71.5
Número de
identificación
Informe de control
con declaración
de conformidad
mm mm mm mm
Modelos COMPAC
556 0,001 5 5,3
•
– 0,2 0 ÷ 10 ÷ 20
567 0,001 1 3,3
•
– 0,1 0 ÷ 5 ÷ 10
Modelos COMPAC IP54 protegidos contra las proyecciones de líquidos
556E 0,001 5 5,3
•
– 0,2 0 ÷ 10 ÷ 20
567E 0,001 1 3,3
•
– 0,1 0 ÷ 5 ÷ 10
Límites admisibles de una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
Fuerza de medida
– Modelos IP54
1 mm 5 mm
4 µm 12 µm
5 µm 14 µm
1 µm 2 µm
1 µm 2 µm
≤ 1,5 N
≤ 1,5 N
≤ 1,7 N
≤ 1,7 N
F-32

C OMPARADORES DE ESFERA
✓
EN ISO 463
Norma del
constructor
Comparadores de precisión
Lectura 0,001 mm / Esfera Ø 58 mm
0,001 mm
0,8 mm
(N os 0141761281,
0141761282
y 0141761283)
1,5 mm (N os 0141761284)
Esfera giratoria
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Con o sin
dispositivo
antichoque
Índices
de tolerancias
móviles.
Rosca M2,5 para
contacto de medida.
Precisión:
ver cuadro
página F-30
Ver cuadro adjunto
Contacto de bola de
acero, Ø 3,175 mm,
montado
Estuche de plástico
Número de
identificación
Declaración
de conformidad
Modelos ROCH
mm mm mm mm mm N
0141761282 58 0,001 1 1,1 – 0,2 0 ÷ 100/0 ÷ 100* ≤ 1,5
0141761283 58 0,001 1 1,1
•
0,2 0 ÷ 100/0 ÷ 100* ≤ 1,5
0141761284 58 0,001 1 1,1
•
0,1 0 ÷ 50 ÷ 100* ≤ 1,5
Modelo ROCH IP54 protegido contra las proyecciones de líquidos
0141761281 58 0,001 1 1,1 0,2 0 ÷ 100/0 ÷ 100* ≤ 2,0
•
* Con numeración complementaria inversa en rojo
7,5
7,5
7,8
7,5
7,5
7,8
7,5
7,5
ø 8
13 / 17
ø 9
17
ø8
ø 58
ø 52
108 / 112
ø 58
ø 52
112
ø 58
1
16,5
ø 52
(119)
ø 8
22
1
16,5
ø 8
22
22
33
ø 4
33
ø 4
M 2,5 - 6H
15
M 2,5 - 6H
15
22
6
6
6
17
7,5
1
18
ø 8 h6
M 2,5
0141761282
0141761283 0141761284
0141761281
A-33 F-33

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0,001 mm / Esfera Ø 82 mm
✓
EN ISO 463
Norma del
constructor
0,001 mm
2,3 mm
ø82
19,2
ø10
9
ø53
43
Esfera giratoria.
Con o sin
bloqueo.
Carcasa
metálica.
Eje de fijación
de medida de acero
inoxidable templado
Antichoque
para las
2 direcciones
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de
medida de bola
Ø 3 mm, montado
(145)
Embalaje de cartón
ø8 h6
60
72
Número de
identificación
Informe de control
con declaración
de conformidad
ø4.5
6
ø5
ø3
Modelos TESA
mm mm mm mm
01410810 YR 0,001 1 3,3
• •
0,1 0 ÷ 50 ÷ 100
01410811 YR 0,001 1 3,3
• •
0,1 0 ÷ 50 ÷ 0
Modelo COMPAC
556G 0,001 5 5,3
•
– 0,2 0 ÷ 10 ÷ 20
Límites admisibles de una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación del campo de medida parcial de 0,10 mm
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
1 mm 5 mm
4 µm 12 µm
4 µm –
5 µm 14 µm
1 µm 2 µm
1 µm 2 µm
Fuerza de medida
≤ 1,7 N
≤ 1,5 N
F-34

C OMPARADORES DE ESFERA
✓
Norma del
constructor
Comparadores de precisión
Lectura 0.001 inch / Esfera Ø 40 y 58 mm
0.001 in
2,2 mm
Esfera giratoria.
Con bloqueo.
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de medida
de bola Ø 3 mm,
montado
Embalaje de cartón
Número de
identificación
Informe de control
con declaración
de conformidad
Modelos MERCER
mm in in in in
01426010 181-1 40 0.001 0.200 0.212 –
•
0.1 0 ÷ 50 ÷ 0
01426011 182-1 40 0.001 0.200 0.212 –
•
0.1 0 ÷ 50 ÷ 100
01426026 210-1 58 0.001 0.400 0.420 –
•
0.1 0 ÷ 50 ÷ 0
01426027 211-1 58 0.001 0.400 0.420 –
•
0.1 0 ÷ 50 ÷ 100
01426031 216-1 58 0.001 1 1.2
• •
0.1 0 ÷ 50 ÷ 100
Límites admisibles para una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
Fuerza de medida
0.2 in 0.4 in 1 in
0.0005 in 0.0006 in 0.0008 in
0.0006 in 0.0007 in 0.001 in
0.00015 0.0002 0.00015
0.00015 in 0.0002 in 0.0002 in
≤ 1,4 N ≤ 1,4 N ≤ 2,2 N
15.7
9
6.5 14.5
ø10
ø10
37
50
ø37
ø40
(77.4)
(105)
48.4
ø58
ø53
29
43
ø8 h6
ø8 h6
62
ø4
ø4.5
6
ø3
ø5
6
ø5
ø3
A-35 F-35

C OMPARADORES DE ESFERA
Comparadores de precisión
Lectura 0.001 inch / Esfera Ø 40 y 58 mm
✓
Norma del
constructor
0.0005 in
3,1 mm
Esfera giratoria.
Con o sin
bloqueo.
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de medida
de bola Ø 3 mm,
montado
Embalaje de cartón
Modelos MERCER
mm in in in in
01426012 183-1 40 0.0005 0.200 0.212
• •
0.05 0 ÷ 25 ÷ 0
01426013 184-1 40 0.0005 0.200 0.212
• •
0.05 0 ÷ 25 ÷ 50
01426020 212-1 58 0.0005 0.400 0.420 –
•
0.05 0 ÷ 25 ÷ 0
01426021 213-1 58 0.0005 0.400 0.420 –
•
0.05 0 ÷ 25 ÷ 50
01426032 217-1 58 0.0005 1 1.2
• •
0.05 0 ÷ 25 ÷ 50
Modelo COMPAC
354A 40 0.0005 0.200 0.212 – 0.02 0 ÷ 10 ÷ 20
•
Modelo COMPAC IP54 protegido contra las proyecciones de líquidos
354AE 40 0.0005 0.200 0.212
•
– 0.02 0 ÷ 10 ÷ 20
Número de
identificación
Informe de control
con declaración
de conformidad
Límites admisibles para una característica metrológica (MPE/MPL)
0.2 in 0.4 in 1 in
Campo de error de indicación
Campo de error de indicación total
0.0005 in 0.0006 in 0.0008 in
0.0006 in 0.0007 in 0.001 in
15.7
20
10
Repetibilidad límite
0.00015 in 0.0002 in 0.0015 in
Histéresis máx.
0.00015 in 0.0002 in 0.0002 in
Fuerza de medida
– Modelos IP54
≤ 1,4 N ≤ 1,4 N ≤ 2,2 N
≤ 1,7 N – –
6.5 14.5
ø10
37 30
ø58
ø37
ø40
148
ø8h6
ø6.4
50
88
57
ø8 h6
ø4.5
F-36
6
M 2,5 - 6H
6
ø3
ø5
ø5
ø3

C OMPARADORES DE ESFERA
✓
Norma del
constructor
Comparadores de precisión
Lectura 0.0001 inch / Esfera Ø 40 y 58 mm
0.0001 in
1,1 mm
Esfera giratoria.
Con o sin
bloqueo.
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Índices de
tolerancias móviles.
Rosca M2,5
para contacto de medida
Contacto de
medida de bola
Ø 3 mm, montado
Embalaje de cartón
Número de
identificación
Informe de control
con declaración
de conformidad
mm in in in in
Modelo COMPAC IP54 protegido contra las proyecciones de líquidos
355AE 40 0.0001 0.120 0.130
•
– 0.01 0 ÷ 5 ÷ 10
Modelos MERCER
01426028 240-1 58 0.0001 0.200 0.210 –
•
0.01 0 ÷ 50 ÷ 0
01426029 241-1 58 0.0001 0.200 0.210 –
•
0.01 0 ÷ 50 ÷ 100
Límites admisibles para una característica metrológica (MPE/MPL)
Campo de error de indicación
Campo de error de indicación total
Repetibilidad límite
Histéresis máx.
0.12 in 0.2 in
0.0004 0.0005
0.0005 0.00055
0.00006 0.00006
0.00008 0.00008
Fuerza de medida
≤ 2 N
≤ 2.2 N
15.7
10
50
(129)
ø58
ø53
57.5
ø8 h6
71.5
6
ø5
ø3
A-37 F-37

C OMPARADORES DE ESFERA
Pequeños comparadores
MERCER serie 70, Esfera Ø 1 1 /8 in o 29 mm
15,91 9,39
11,15 7,95
5,61
3,18
4,19
ø 7,95
ø 3,9
✓
Norma constructor,
versiones métricas
EN ISO 463
Ver cuadro
adjunto
2,25 mm o
0,9 mm
18,7
Esfera giratoria
ø 8,00
ø 7,95
27
ø 28,6
11,3
9,52
ø 29,6
30
33,6
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Ejecuciones inch de 0.001 o 0.0001
10 BA
ø 3
Sin dispositivo
anti choque
Dorso con
orejeta centrada.
Rosca 10BA
para contacto de medida
in in in in N
01426050 71 0.001 0.04 0.05 – 0.04 0 ÷ 20 ÷ 0 ≤ 1,5
01426051 73 0.0001 0.01 0.05 – 0.01 0 ÷ 5 ÷ 0 ≤ 1,5
Ver cuadro
adjunto
Contacto de bola
de acero,
Ø 1,6 mm, montado
Embalaje de cartón
Ejecuciones métricas de 0,01 o 0,002
mm mm mm mm N
Número de
identificación
Informe de control
con declaración
de conformidad
01416050 72 0,01 1 1,2 – 1 0 ÷ 50 ÷ 0 ≤ 1,5
01416051 74 0,002 0,2 1,2 – 0,2 0 ÷ 10 ÷ 0 ≤ 1,5
Errores máximos admisibles para una característica metrológica (MPE)
0.001 in 0.0001 in 0,01 mm 0,002 mm
Campo de error de indicación
Campo de error de indicación total
0.0005 in 0.0005 in 10 µm 6 µm
0.0008 in 0.0007 in 13 µm 9 µm
Repetibilidad límite
0.0003 in 0.0002 in 3 µm 2 µm
Histéresis máx.
0.0003 in 0.0002 in 3 µm 3 µm
Accesorios para comparadores MERCER, Serie 70
Rosca de fijación 10BA
ø 3
3,6 3,2
10 BA
1,59 3,18
ø 4,76
10 BA
ø 1,6
Contactos estándar con cara de medida
esférica
Contacto con cara de medida plana
F-38
mm
03560072 Acero 1,6
03560073 Metal duro 1,6
mm
03560074 Acero 4,76

C OMPARADORES DE ESFERA
✓
EN ISO 463
Norma del
constructor
Comparadores con eje de medida dorsal
Lectura 0,01 o 0,002 mm / Esfera Ø 40 mm
Esfera giratoria
Carcasa y luneta
metálicas, eje de
fijación y de
medida de acero inoxidable
templado y rectificado
Con dispositivo
antichoque
Índices
de tolerancias
móviles.
Rosca M2,5 para
contacto de medida.
Fijación por pasador
8h6 y 25h6
Contacto de bola
de acero Ø 3 mm,
ya montado
Ø 40
Embalaje de cartón
Número de
identificación
Informe de control
con declaración
de conformidad
62.5
21.3 32
6 3.2
Ø 8 h6
Ø 4
Ø 3
7
Ø 25 h6
Ø 37
mm mm mm mm µm µm µm N
Modelos COMPAC
CP 352 0,01 3 3,2 1 0 ÷ 50 ÷ 100 14 3 3 0,9
CP 353 0,01 3 3,2 0,5 0 ÷ 25 ÷ 50 14 3 3 0,9
CP 355 0,002 3 3,2 0,2 0 ÷ 10 ÷ 20 14 2 2,5 0,9
Modelos COMPAC con recorrido limitado
CP 352S 0,01 ± 0,4 3,2 (1) 40 ÷ 0 ÷ 40 9 3 3 0,9
CP 355S 0,002 ± 0,08 3,2 (0,2) 8 ÷ 0 ÷ 8 9 2 2,5 0,9
S: Campo de indicación limitado, lectura dividida.
Como la aguja hace menos de una vuelta de reloj, se eliminan los errores debidos a los números de vueltas.
F-39

C OMPARADORES DE ESFERA
Comparadores con eje de medida dorsal
MERCER Serie 90 / Esfera Ø 38 mm
✓
Norma constructor,
versiónes métricas
EN ISO 463
103,5 3,96
2 BA
ø 29,1
M 2,5 - 6H
ø 5
4,8
ø 7,98
ø 7,96
14,32
24
4,5
17,2
ø 38,1
0.001 in o
0,01 mm
2,4 mm o
1,2 mm
Esfera giratoria
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Ejecuciones métricas de 0,01 mm
ø 6,35
mm mm mm mm N
01416060 93 0,01 1 3,5 – 1 0 ÷ 50 ÷ 0 ≤1,5
01416061 94 0,01 1 3,5 – 1 0 ÷ 50 ÷ 100 ≤1,5
Ejecuciones inch de 0.001 in
Sin dispositivo
antichoque
Rosca M2,5
para contacto
de medida.
Eje Ø 6,35 mm
desmontable
Ver cuadro
adjunto
Contacto de bola
de acero,
Ø 3 mm, montado
Embalaje de cartón
Número de
identificación
Informe de control
con declaración
de conformidad
in in in in N
01426060 91 0.001 0.05 0.14 – 0.05 0 ÷ 25 ÷ 0 ≤1,5
01426061 92 0.001 0.05 0.14 – 0.05 0 ÷ 25 ÷ 50 ≤1,5
Errores máximos admisibles para una característica metrológica (MPE)
0,01 mm 0.001 in
Campo de error de indicación 25 µm 0.0010 in
Campo de error de indicación total 40 µm 0.0015 in
Repetibilidad límite
12 µm 0.0005 in
Histéresis máx.
12 µm 0.0005 in
18
14,75
22,5
Accesorio para comparadores
MERCER, Serie 90
48,5
ø 8
✓
Brazo pivotante
57,1
Amplificación
ø 3,18
18,45
03560078 1:1
48,5 48,5
ø 4,6
F-40
A-40

C OMPARADORES DE ESFERA
✓
EN ISO 463
Norma del
constructor
Comparadores con eje de medida dorsal
Lectura 0,01 mm / Esfera Ø 40 y 58 mm
0,01 mm
2,2 mm (Ø 40)
1,5 mm (Ø 58)
Esfera giratoria
Carcasa
metálica.
Eje de fijación
y de medida de acero
inoxidable templado
Sin dispositivo
antichoque
Índices
de tolerancias
móviles.
Rosca M2,5 para
contacto de medida.
Ver cuadro adjunto
Contacto de bola de
acero Ø 3,175 mm,
montado
Embalaje de cartón
mm mm mm mm mm N
Modelos ROCH
0141760566 40 0,01 3 3,5 – 0,5 0 ÷ 25 ÷ 50* ≤1,2
0141760611 58 0,01 3 3,5 – 1 0 ÷ 50 ÷ 100* ≤1,5
* Con numeración complementaria inversa en rojo
Número de
identificación
ø 40
ø 58
Declaración
de conformidad
ø 38
13 6,5
ø 28
13 6,5
ø 34
26 7
16,5
ø 28
ø 8
18
66
ø 4
8
26 7
16,5
ø 8
18
66
ø 4
8
M 2,5 - 6H
6
M 2,5 - 6H
6
Errores máx. admisibles para una característica metrológica (MPE)
Campo de error de indicación
Campo de errores de indicación del campo
de medida parcial de 0,1 mm
Campo de errores de indicación total
3 mm
12 µm
5 µm
15 µm
Repetibilidad límite
5 µm
Histéresis máx.
15 µm
A-41 F-41

A CCESORIOS PARA COMPARADORES Y OTROS
Contactos de medida para comparadores,
palpadores axiales, etc.
Ejecuciones con rosca de fijación M2,5
✓
✓
ø5
6 5
4 4,1
M2,5
R1,5 ø3
ø5
5,4
8
M2,5
ø3
Contactos de medida semiesféricos
estándar.
Contacto de medida semiesférico,
corto.
Contactos de medida semiesféricos,
largos.
L mm
03510001 Acero 6
03510002 Metal duro 6
03560001 Zafiro 6
L mm
03560007 Metal duro 4
L mm
03560019 Acero 8
03560020 Metal duro 8
03560021 Zafiro 8
16/26/36/46
L
M2,5
18
D
R1,5
ø5
r 0,5
ø5
ø1,5
9
Contactos de medida semiesféricos,
R = 0,5 mm.
L mm
03560035 Acero
5
03560036 Acero 10
03560037 Acero 15
03560038 Acero 20
03560039 Acero 30
03560040 Acero 40
R5
6
Contactos de medida semiesféricos.
mm
03560051 Metal duro 1
03560052 Metal duro 2
03560053 Metal duro 3
03560054 Metal duro 4
03560055 Metal duro 5
03560056 Metal duro 6
03560057 Metal duro 7
03560058 Metal duro 8
03560059 Metal duro 9
03560060 Acero 10
03560061 Acero 11
03560062 Acero 12
Contacto de medida semiesférico
con 4 pasadores intercambiables,
R = 1,5 mm.
L mm
03510201 Acero 16, 26, 36, 46
6,5
ø5
0,3 0,5
1,6
6
Contactos de medida semiesféricos
6
Contacto desplazado (A).
Cara de medida en punta.
Contratuerca para alineamiento radial.
R mm
03510101 Acero 5
03510102 Metal duro 5
ø10
r16
Contactos de medida semiesféricos
A mm
03510401 Acero 6,5
R mm
03560017 Acero 16
03560018 Metal duro 16
F-42

A CCESSORIOS PARA COMPARADORES Y OTROS
15
7,5
17,25
7
5
12
ø2
0,003
1,5
20
ø7
3,0
2,0
8
0,4
Contacto desplazado (A). Cara de
medida en punta. Contratuerca para el
alineamiento radial.
1.6
Contacto de medida de aguja.
Contactos de medida con rodillos montados
sobre rodamientos de bolas.
Contratuerca para alineamiento radial.
03560030
Acero
A mm
Forma
03560063 Acero 12
03560010
03560011
Acero
Acero
cilíndrico
abombado
8
ø5
ø3.4 0.3
ø5
L
0,2
ø2
3,3
ø2
2,5
6
Contactos con cara de medida de
cuchilla. Contratuerca para alineamiento
radial.
Contactos con cara de medida en forma
de cuchilla, de acero. Contratuerca para
el alineamiento radial.
Contacto de medida cilíndrico. Contratuerca
para el alineamiento radial.
B mm
L mm
B mm
03510502
Metal duro
03560024 Acero 0,3
03560025 Metal duro 0,3
03560031 5 0,2
03560032 10 0,2
03560033 15 0,2
03560034 20 0,2
øD
6
ø5
8
ø4
16
ø3,4
5 6,5
1
3,3
0,5
5
Contacto con cara de medida estrecha y
descentrada.
Contratuerca para alineamiento radial.
16
ø4
2,5
0,5
2,3
ø7,5
Contacto con cara de medida estrecha.
Paralelismo regulable.
Contratuerca para alineamiento radial.
Contactos con cara de medida plana.
mm
03510801 Acero 2,5
03510802 Metal duro 2,5
03560022 Acero 3,4
03560023 Metal duro 3,4
16
2,3
B mm
B mm
ø2,5
03510602 Metal duro 0,5
03510702 Metal duro 0,5
ø4
ø7,5
Contacto con cara de medida plana.
Paralelismo regulable.
Contratuerca para alineamiento radial.
mm
03510902 Metal duro 2,5
F-43

R5
A CCESORIOS PARA COMPARADORES Y OTROS
20
3,6 5
L1
ø5
ø5
ø10
ø2
L
ø5
ø1.5
8
5
6
ø20
Contactos con cara de medida plana,
de acero.
Contacto con varilla intercambiable.
Caras de medida plana.
Contactos con cara de medida plana.
L mm L1 mm
03560026 5 2,8 2
03560027 10 7,8 2
03560028 15 12,8 2
03560029 20 17,8 2
03560008 Acero 1,5
03560009 Metal duro 1,5
ø5
03560012 Acero
5
03560013 Metal duro 5
03560014 Acero 10
03560015 Metal duro 10
03560016 Acero 20
L
L
ø5
Adaptadores para contactos de medida.
M2,5
M2,6
M2,5
Adaptadores para contactos de medida.
Externo Interno
03560092 M2,5 M2
03560066 M2,5 M2,6
03560067 M2,5 M3
03560064 M2,6 M2,5
03560065 M3 M2,5
10
L mm
03560042 10
03560043 15
03560044 20
03560045 25
03560046 30
03560047 35
03560048 40
03560049 45
03560050 50
ø4
Adaptadores para contactos de medida.
L mm
03540501 10
03540502 15
03540503 20
03540504 40
Ejecuciones con rosca de fijación M2
L
2,5
6
ø1,5
5
M2
ø4
M2
s = 3
3
ø3,5
s = 3
2
ø4
R1
s = 3
M2
Contactos de medida semiesféricos
R = 5 mm. Rosca M2.
Contacto de medida cilíndrico.
Contratuerca para alineamiento radial.
Rosca M2.
3
ø4
M2
L mm
03510202 Metal duro 16
03510503
Metal duro
R5
s = 3
03510203 Metal duro 26
Contactos de medida semiesféricos
rosca M2.
Adaptador para contactos de medida, M2.
L
03510204 Metal duro R 1
03510103 Metal duro R 5
mm
ø3,5
M2
s = 3
M2
L mm
03540505 10
03540506 15
F-44

A CCESORIOS PARA COMPARADORES Y OTROS
✓
Dispositivos de elevación
del eje de medida
Dispositivos de elevación. A montar sobre el eje superior.
mm
03560004 Dispositivo de elevación Ø 40
03560005 Dispositivo de elevación Ø 58
Compuestos por:
Palanca
Tornillo con cabeza
Dispositivo de elevación.
A montar sobre el eje inferior.
03540104
Dispositivo de elevación
Compuesto por:
03540101
03540102
Palanca
Arandela
Palanca de elevación.
A montar sobre el eje inferior.
01960005
Palpador angular 90°
03560006
Palpador angular 90°. Para la transmisión de los
movimientos del eje de medida. Recorrido máx.
hasta 10 mm. Para comparadores de 0,01 mm
✓
Suministrado con:
03560012 Contacto con cara de
medida plana, Ø 5 mm
Tapa trasera para comparadores
ROCH y ETALON
34
46
21
16
Luneta Tapa Cara
del comparador
magnética
Tapa trasera con orejeta centrada
L mm
5
13
ø 5
01462004 40 mm 34 mm
01462005 58, 60, 80 mm 46 mm
Tapa trasera magnética (2 imanes permanentes)
01462001 58, 60, 80 mm 46 mm 46 mm 17 mm
ø
A-45 F-45
L

A
19
A CCESORIOS PARA COMPARADORES Y OTROS
Tapas posteriores para comparadores
TESA YR, TESA YE, MERCER y COMPAC, Ø 40 / 58 / 82
TESA DIGICO 205-705, Ø 58 mm
Ejecuciones para Ø 40 mm
✓
Cromados mate
con excepción
de los modelos
tintados N os 01460010,
01460011, 01460016 y
01460017
Adherencia
magnética
= 150 N
ø6.4
B
6.3
19
8.5
01460008 A
01460009 B
01460010 C
01460011 D
01460012 E
Tapa con orejeta centrada
Tapa con orejeta descentrada
Tapa con eje de fijación Ø 8 mm
Tapa con rosca interior M6
Tapa magnética
ø6.4
D
21.7
E
37
6.3
8.5
M6
C
25
ø18
ø24
12.7
27
ø8
Ejecuciones para Ø 58 y 82 mm
16
A
9
01460013 A
01460014 B
01460015 C
01460016 D
01460017 E
01460018 F
01460019 G
Tapa plana
Tapa plana con orejeta centrada
Tapa con orejeta descentrada
Tapa con eje de fijación Ø 8 mm
Tapa con rosca interior M6
Tapa con 4 agujeros según la norma
francesa CNOMO
Tapa magnética
19
B C D
19
25.5
ø6.4
ø6.4
6.3
9
6.3
9
9
37.5
25
M3 (4x)
ø24
ø8
16
22.2
E F G
ø18
M6
12.7
15
27
F-46

Comparadores
de palanca
G-1

C OMPARADORES DE PALANCA
Comparadores de palanca electrónicos
TESA – IP65
Todas las ventajas de la mecánica más la facilidad de lectura digital.
✓
LCD,
5 digitos + signo
35
• Sistema de medida inductivo,
patentado.
• Visualización digital y
analógica.
• Paso numérico de 0,01/0,001 mm
• Valor de división:
10, 20, 50 µm/1, 2, 5 µm, a elegir.
• Resistente a los aceites de corte y
a los líquidos de refrigeración
(IP65).
• Unidad de medida mm/in,
conversión directa.
• Salida RS 232 combinada con la
alimentación externa.
• Indicación del modo de medida
(NOR/MIN/MAX/MAX-MIN).
• Apagado automático.
• Compatible con todos los
accesorios TESATAST.
Altura de las
cifras: 6 mm
Resolución:
0,01/0,001mm;
.0005/.00005 in
Puesta a cero
Error máx.:
fe = 10 µm
fges = 13 µm
Pre-recorrido: 0,05 mm
Repetibilidad:
fw = 1 µm
Histéresis:
fu = 3 µm
L = 12,5 mm;
máx. 0,05 m/sec
L = 36,5 mm;
max. 0,15 m/sec
Número de
medidas
por segundo: 9
Temperatura de
utilización :
+5°C a + 40°C
18.4
17
1.5
ø 44
Pila de litio 3V,
tipo CR 2032
42.5
1.5
1.5
58.3
66.3
8
Autonomía
> 4000 horas
RS 232
73 g (L = 12,5 mm)
75 g (L = 36,5 mm)
EN 61326-1
1,65
8,54
6,4
12.5
36.5
ø 1,5
Grado de
protección según
CEI 529: IP65
Suministradas
en un estuche de
plástico con:
1 contacto Ø 2 mm
N o 01860202
1 llave N o 01860307
1 eje de fijación Ø 8 mm,
N o 01840105
mm in mm Contacto N (± 15%)
mm
01830001 0,01/0,001 0.0005/0.00005 0,8 12,5 0,13
01830002 0,01/0,001 0.0005/0.00005 0,5 36,5 0,07
Número de
identificación
Declaración
de conformidad
Accesorios
01961000 Pila de litio 3V, 190 mAh, tipo CR 2032
04761060 Cable RS 232 con alimentación externa
Compatible con los contactos de medida y accesorios TESATAST.
G-2 F-2

C OMPARADORES DE PALANCA
✓
DIN 2270
NF E 11-053
Comparadores de palanca TESATAST
Los TESATAST son instrumentos indispensables para el taller y el laboratorio
de medida – Resultan ideales para la medida comparativa en un mármol de
control, por ejemplo – Establecen los errores de forma y de posición y miden
el alabeo axial y radial, en particular.
• Medida bidireccional por simple inversión automática del mecanismo.
• Lectura sin errores por rotación idéntica de la aguja.
• Insensible a los campos magnéticos.
• Movimiento de precisión con 7 rubíes.
• Sistema de palanca sobre rodamiento de bolas. Movimiento del contacto
sobre 240°.
• Fuerza de medida muy débil.
• Particularmente robustos, totalmente metálicos.
• Carcasa monobloque con fijación por 3 colas de milano.
Modelo estándar
Probado miles de veces.
La posición de la esfera
es paralela al eje de contacto
de medida.
24
15
Modelo perpendicular
Comparador de palanca
con la esfera montada
perpendicularmente respecto
al eje del contacto de medida.
Modelo lateral
Comparador de palanca
con la esfera paralela al
eje del contacto pero
fijada lateralmente a la
carcasa.
17,4
10,1
45
ø38,4
ø28,5
13
70 / 94
77 / 101
70 / 94
11,8
35,8
ø2
8,3 7,6
11,8
35,8
11,8
35,8
1,65
8,54
6,4
ø 1,5
Límites tolerados de una característica metrológica (MPE/MPL)
0,02 mm 0,01 mm 0,002 mm
Campo de errores de indicación , fe 27 µm 10 µm 2 µm
Campo de errores de indicación del
campo de medida parcial, ft 0,20 mm 12 µm
0,10 mm 5 µm
0,02 mm 1 µm
Campo de errores de indicación total, fges 31 µm 13 µm 3,5 µm
Repetibilidad límite, fw
Histéresis máx., fu
4 µm 3 µm 1 µm
4 µm 3 µm 1,5 µm
Fuerza de medida con contacto de
Longitud 12,53 mm 0,15 N 0,15 N
36,53 mm 0,06 N 0,06 N
A-3 F-3G-3

C OMPARADORES DE PALANCA
Modelos estándar TESATAST
✓
mm
01810005 0,01 0,8 28 0 ÷ 0,4 ÷ 0 12,53
01810006 0,01 0,8 38 0 ÷ 0,4 ÷ 0 12,53
01810007 0,01 0,5 28 0 ÷ 0,25 ÷ 0 36,53
01810008 0,01 0,5 38 0 ÷ 0,25 ÷ 0 36,53
01810009 0,002 0,2 28 0 ÷ 100 ÷ 0 12,53
01810010 0,002 0,2 38 0 ÷ 100 ÷ 0 12,53
S18001695 0,001 0,2 38 0 ÷ 100 ÷ 0 12,53
in
01820006 0.0005 0.030 1.1 0 ÷ 15 ÷ 0 1
/2
01820007 0.0005 0.030 1.5 0 ÷ 15 ÷ 0 1
/2
01820008 0.0005 0.020 1.1 0 ÷ 10 ÷ 0 1 7 /16
01820009 0.0005 0.020 1.5 0 ÷ 10 ÷ 0 1 7 /16
01820010 0.001 0.030 1.1 0 ÷ 15 ÷ 0 1
/2
01820011 0.0001 0.008 1.1 0 ÷ 4 ÷ 0 1
/2
01820012 0.0001 0.008 1.5 0 ÷ 4 ÷ 0 1
/2
01820013 0.00005 0.008 1.5 0 ÷ 4 ÷ 0 1
/2
Modelos estándar SWISSTAST
Ø
Contacto
DIN 2270
NF E 11-053
Esfera giratoria
Fuerza
de medida
muy débil ver tabla
de página G-3
Movimiento
con anti-choque
patentado
Sistema de palanca
con fricción para
prevenir el riesgo de
sobrecarga
Precisión:
ver tabla de
página G-3
Suministrados en
estuche de plástico
con:
1 contacto Ø 2 mm
1 Llave N o 01860307
1 Eje de fijación Ø 8 mm,
N o 01840105
Número de
identificación
Declaración
de conformidad
Ø
Contacto
mm
01811000 0,01 0,8 28 0 ÷ 0,4 ÷ 0 12,53
01811001 0,002 0,2 38 0 ÷ 100 ÷ 0 12,53
* Datos técnicos idénticos a los modelos estándar, pero suministrados con un contacto de palpado
dotado de un rubí Ø 2 mm, N o 01860302.
Modelos perpendiculares TESATAST
Ø
Contacto
mm
01810204 0,01 0,8 28 0 ÷ 0,4 ÷ 0 12,53
01810205 0,01 0,5 28 0 ÷ 0,25 ÷ 0 36,53
01810304 0,002 0,2 38 0 ÷ 100 ÷ 0 12,53
in
01820204 0.0005 0.030 1.1 0 ÷ 15 ÷ 0 1
/2
01820304 0.0001 0.008 1.5 0 ÷ 4 ÷ 0 1
/2
G-4

C OMPARADORES DE PALANCA
Modelos laterales TESATAST
Ø
Contacto
mm
01810011 0,01 0,8 28 0 ÷ 0,4 ÷ 0 12,53
01810012 0,02 2 38 0 ÷ 1,0 ÷ 0 36,53
01810013 0,002 0,2 28 0 ÷ 100 ÷ 0 12,53
in
01820014 0.0005 0.030 1.1 0 ÷ 15 ÷ 0 1
/2
A
Dirección de medida
B
Dirección de medida
α
Longitud de palanca reducida
Observaciones sobre el uso de los comparadores de palanca TESATAST
Si la posición del contacto es paralela a la superficie de la pieza a medir (Fig. A),
se conserva la relación 1:1. El valor leído no exige ninguna corrección.
En el caso contrario (ángulo α, Fig. B), la longitud efectiva de la palanca se modifica y
habrá que corregir los valores leídos. Para esto, consultar el manual de instrucciones.
✓
Bola de
metal duro
o de rubí
Rosca de
fijación M1,4
✓
Contactos de medida
Bolas de metal duro Bola de rubí
mm
01860201 01860301 1 12,53
01860202 01860302 2 12,53
01860203 01860303 3 12,53
01860211 01860304 1 36,53
01860212 01860305 2 36,53
01860213 01860309 3 36,53
01860307
Llave para contactos de medida
Observación
Los contactos originales montados en los TESATAST pueden ser
fácilmente reemplazados por contactos que tengan el diámetro
de bola igual o diferente a condición de que se respete la longitud
nominal.
Juego de instrumentos con soporte pequeño
DIN 2270
NF E 11-053
Datos técnicos:
ver descripción
de cada producto
Estuche de
plástico
Número de
identificación
Declaración
de conformidad
01630003
Compuesto por:
01810005
01810010
01860203
01840104
01840105
01860307
01639007
Juego de instrumentos con soporte pequeño
Comparador de palanca
Comparador de palanca
Contacto de medida
Eje de fijación
Eje de fijación
Llave para contacto de medida
Soporte pequeño INTERAPID UJ 15
A-5G-5

C OMPARADORES DE PALANCA
Accesorios para TESATAST
✓
1
3
7
2
5
4
11
6
8
9
10
mm
01840104 1 Eje de fijación con amarre en cola de milano Ø 4
01840105 2 Eje de fijación con amarre en cola de milano Ø 8
01840202 3 Eje de fijación con cuerpo cilíndrico
con espiga de fijación
Ø 8 x 80
Ø 5,6
01840203 4 Eje de fijación con cuerpo rectangular
con espiga de fijación
13 x 6 x 50
Ø 5,6
01840404 5 Soporte articulado corto, con cuerpo cilíndrico Ø 8 x 25
con pinza para cola de milano
01840405 6 Soporte articulado largo, cuerpo cilíndrico con Ø 8 x 90
pinza para cola de milano
01840406 7 Soporte de escuadra con cuerpo cilíndrico
Agujero de fijación
Ø 8 x 25
Ø 8
01840501 8 Soporte de centrado para modelo
perpendicular con cuerpo cilíndrico
Punto de amarre para eje de fijación
Ø 8 x 25
Ø 4
y cola de milano
01860401 9 Brida con punto de amarre
y cola de milano
Ø 5,6
Ø 9,5
01840407 10 Soporte articulado largo, cuerpo cilíndrico Ø 8 x 125
con pinza para cola de milano y reglaje fino
01860008 11 Eje de fijación con amarre de cola de milano Ø 6
Compuestos por:
Juegos de accesorios
mm 01840104 01840105 01840202 01840203 01840404 01840405 01840406 01840501 01860401
01840001* N o 1 ● ●
01840100** N o 2 ● ● ● ● ● ●
01840703*** N o 3 ● ● ● ● ● ● ●
* Cada juego se suministra con 1 contacto de medida N os 01860201, 01860202 y 01860203, 1 llave N o 01860307 y un estuche N o 01860308
** Suministrados en estuche N o 01860608
*** Suministrados en estuche N o 01860702
G-6

C OMPARADORES DE PALANCA
Comparadores de palanca INTERAPID 312
Gran recorrido de medida – Ideal para medir variaciones dimensionales
importantes, por ejemplo en mármol de control – Establece los errores de
forma y de posición.
• Lectura segura gracias a que la aguja secundaria realiza el mismo número
de vueltas recorridas por la aguja principal.
• Medida bidireccional por inversión automática del movimiento.
• Sentido de rotación de la aguja siempre idéntico por efecto inverso.
• Movimiento de precisión con rubíes.
• Sistema de palanca con rodamiento de bolas. Inclinación del contacto 210°.
• Particularmente robustos con una ejecución totalmente metálica.
• Carcasa monobloque con fijaciones por cola de milano montadas y eje
pivotante Ø 4 mm.
Modelo
estándar
Probado miles de veces.
La posición de esfera
es paralela al eje del contacto
de medida.
Modelo
perpendicular
Indicador de palanca
con esfera montada
perpendicular al eje del
contacto de medida.
29
ø 4
Contacto de medida posicionado en un
ángulo de 12°
Los indicadores INTERAPID 312 están
concebidos de manera que se pueda leer
el valor medido sin corregirlo cuando el
contacto está posicionado en un ángulo α
de 12° respecto de la superficie de la
pieza a medir (Fig. A).
Para cualquier otro ángulo, incluída la
posición paralela del contacto, los valores
leídos necesitan una corrección (Fig. B).
Consultar también el manual de instrucciones
para más información.
ø 37,5
ø 30
~16 16,5
96,5
67,5
A
Dirección
de medida
Límites tolerados de una característica metrológica (MPE/MPL)
0,01 mm 0,002 mm
B
Dirección
de medida
Vuelta de aguja Vuelta de aguja
1 2 1 2
Campo de error de indicación, fe
Campo de error de indicación total, fges
10 µm 20 µm 4 µm 8 µm
13 µm 23 µm 6 µm 10 µm
Repetibilidad límite, fw
3 µm 1 µm
B
Dirección
de medida
Histéresis máx., fu
3 µm 2 µm
Fuerza de medida
0,12 N 0,25 N
A-7G-7

C OMPARADORES DE PALANCA
Modelos estándares INTERAPID 312
✓
mm
074111366 0,01 1,6 37,5 0 ÷ 40 ÷ 0 16,5
074111367 0,01 1,6 30 0 ÷ 40 ÷ 0 16,5
074111368 0,002 0,4 37,5 0 ÷ 10 ÷ 0 15,2
074111369 0,002 0,4 30 0 ÷ 10 ÷ 0 15,2
in
074111370 0.0005 0.060 1.5 0 ÷ 15 ÷ 0 0.65
074111371 0.0005 0.060 1.2 0 ÷ 15 ÷ 0 0.65
074111965 0.0005 0.060 1.5 0 ÷ 15 ÷ 0 2.675
074111374 0.001 0.060 1.2 0 ÷ 15 ÷ 0 0.65
074111372 0.0001 0.016 1.5 0 ÷ 4 ÷ 0 0.65
074111373 0.0001 0.016 1.2 0 ÷ 4 ÷ 0 0.65
Ø
Contacto
Esfera giratoria
Fuerza
de medida
muy débil:
ver página G-7
Sistema de palanca
con fricción para
prevenir
el riesgo de sobrecarga
Precisión:
ver tabla en página
G-7
Suministrados en
estuche de
plástico con:
1 contacto Ø 2 mm
de acero templado
1 Llave N o 01860307
Declaración de
conformidad
Modelos perpendiculares INTERAPID 312
Ø
Contacto
mm
074111375 0,01 1,6 37,5 0 ÷ 40 ÷ 0 16,5
074111376 0,01 1,6 30 0 ÷ 40 ÷ 0 16,5
in
074111377 0.0005 0.060 1.5 0 ÷ 15 ÷ 0 0.65
074111378 0.0005 0.060 1.2 0 ÷ 15 ÷ 0 0.65
074111958 0.0005 0.060 1.5 0 ÷ 15 ÷ 0 2.675
074111379 0.001 0.060 1.2 0 ÷ 15 ÷ 0 0.65
074111957 0.0001 0.016 1.5 0 ÷ 4 ÷ 0 0.65
20
0
10
0,01 mm
30
40
10
30
20
0
10
0,01 mm
20
30
40
10
30
20
4
6
0
2
2
0,002 mm 4
6
8
8
10
4
6
0
2
2
0,002 mm 4
6
8
8
10
074111366 074111367 074111368 074111369
G-8

C OMPARADORES DE PALANCA
✓
Datos
técnicos: ver la
descripción
de cada producto
Juegos completos compuestos por:
Juegos de instrumentos completos
con accesorios
Estuche de
plástico
Declaración
de conformidad
074106331
074108942
074108943
074106026
074106931
074111474
01860307
Comparador de palanca INTERAPID 312
según tablas siguientes
Eje de fijación rectangular
Casquillo de reducción, métrico
o
Casquillo de reducción, inch
Soporte articulado, métrico
o
Soporte articulado, inch
Estuche para contactos de medida
Llave para contactos de medida
Modelos estándar INTERAPID 312
mm 074111366 074111367 074111368 074111369 074106331 074108942 074106026 074111474 01860307
074111502 ● ● ● ● ● ●
074111503 ● ● ● ● ● ●
074111504 ● ● ● ● ● ●
074111505 ● ● ● ● ● ●
in 074111370 074111371 074111372 074111373 074106331 074108943 074106931 074111474 01860307
074111508 ● ● ● ● ● ●
074111509 ● ● ● ● ● ●
074111510 ● ● ● ● ● ●
074111511 ● ● ● ● ● ●
Modelos perpendiculares INTERAPID 312
mm 074111375 074111376 074106331 074108942 074106026 074111474 01860307
074111506 ● ● ● ● ● ●
074111507 ● ● ● ● ● ●
in 074111377 074111378 074106331 074108943 074106931 074111474 01860307
074111513 ● ● ● ● ● ●
074111514 ● ● ● ● ● ●
A-9G-9

C OMPARADORES DE PALANCA
Contactos de medida INTERAPID 312
✓
Longitud L de los contactos de medida
* La longitud de los contactos modifica
el factor de amplificación del sistema
de palanca, con lo que habrá que mul -
ti plicar los valores leídos.
** Excepto los modelos
N o 074111965 y N o 074111958.
*** Modelo N o 074111965 solo.
**** Modelo N o 074111958 solo.
Observación
Los contactos originales montados en los
INTERAPID 312 se pueden cambiar fácilmente
por contactos cuyo diámetro de la
bola sea idéntico, o diferente a condición de
que se respete la longitud nominal.
L
Bolas de
acero
mm
074107893 074105993 0,01 2 16,5
074107895 074105994 0,01 1,5 16,5
074107897 074105995 0,01 0,8 16,5
074106358 0,01 2 36,6*
074106360 0,01 0,8 36,6*
074110481 074110482 0,002 2 15,2
074110492 074110491 0,002 1,5 15,2
074110493 074110507 0,002 0,8 15,2
074110494 0,002 2 34*
074110508 0,002 0,8 34*
in
074107899 074105996 todos** 0.080 0.650
074107901 074105997 todos** 0.060 0.650
074107903 074105998 todos** 0.031 0.650
074106361 todos** 0.080 1.375*
074106363 todos** 0.031 1.375*
mm/in
01860307
074111474
Bolas de
metal duro
074111913*** 0.080 2.675
074111912**** 0.100 2.675
Llave para contactos de medida
Estuche para contactos de medida
L
Bolas de acero
templado o
de metal duro
Rosca de
fijación M1,7
Accesorios para INTERAPID 312
✓
074108942
074106331
074106026
mm
074106331
01840203
Eje de fijación rectangular, completo
Eje de fijación rectangular
con espiga de amarre
13 x 6 x 50
Ø 5,6
074108603 Brida doble, con punto de amarre
Ø 4
y cola de milano
074106026 Soporte articulado
con punto de amarre
Ø 8 x 133
Ø 4
y cola de milano
074108942 Casquillo de reducción
Ø 8 / Ø 4
G-10

C OMPARADORES DE PALANCA
✓
DIN 2270
y norma del
constructor
Esfera giratoria
Comparadores de palanca COMPAC
Indispensables para el taller y el laboratorio de medida – Se muestran
ideales para la medida comparativa en mármol de control – Establecen
errores de forma y de posición – Miden el alabeo axial y radial, en
particular.
Sistema de
medida con fricción
para prevenir
a la sobrecarga
Contactos de bola
de metal duro
Suministrados en
estuche de plástico
que incluye:
1 contacto Ø 2 mm
1 eje de fijación rígido
Ø 4 mm, L = 15 mm,
N o 01840109
1 eje de fijación rígido
Ø 8 mm, L = 15 mm,
N o 01840107 (salvo para
la familia 220)
A
B
Sentido de medida
Sentido de medida
α
Longitud de palanca reducida
Características técnicas
• Carrera de medida larga, hasta 3 mm.
• Doble sentido de medida, inversión sin palanca.
• Sentido de rotación de las agujas idéntico para las
dos direcciones de medida (sentido horario).
• Palpador orientable sobre 180°.
• Pivotamiento principal sobre rodamientos oblicuos,
con alineamiento automático, bien dimensionados.
• Amarre por colas de milano mecanizadas en el cuerpo.
• Cuerpo y luneta cromados mate.
• Esfera giratoria.
• Los campos magnéticos utilizados en la mecánica
convencional no les influyen.
Número de
identificación
Informe de control
con declaración
de conformidad
Observación sobre la utilización de los comparadores de palanca COMPAC
Si la posición del contacto es paralela a la superficie de la pieza a medir (Fig. A), se cumple
la relación 1:1 . Los valores leídos no requieren ninguna corrección. De lo contrario
(ángulo α, Fig. B), la longitud efectiva de la palanca se modifica. Los valores leídos
deben corregirse. Para esto, dirigirse al manual de instrucciones.
Serie COMPAC 210, tipo estándar
10.65
8
17
9.4
L1
L2*
48.91
ø27
ø40
6.38
ø 0.79
1.6
*L2 ver recuadro de página G-15
Lectura métrica
Recorrido Recorrido/
Contacto
total vuelta de medida
mm mm mm Ø mm L1 mm µm µm µm N
213 0,01 1,5 0,5 27 0÷25÷ 50 18 13 3 3 ≤ 0,35
213G 0,01 1,5 0,5 40 0÷25÷ 50 18 13 3 3 ≤ 0,35
212L 0,01 3 1 27 0÷50÷100 36 26 3 6 ≤ 0,20
212GL 0,01 3 1 40 0÷50÷100 36 26 3 6 ≤ 0,20
215 0,002 0,6 0,1 27 0÷ 5÷ 10 18 13 1,5 2,5 ≤ 0,30
215G 0,002 0,6 0,1 40 0÷ 5÷ 10 18 13 1,5 2,5 ≤ 0,30
215GL 0,002 1,2 0,2 40 0÷10÷ 20 36 26 1,5 5 ≤ 0,20
216G 0,001 0,6 0,1 40 0÷ 5÷ 10 18 13 1,5 2,5 ≤ 0,30
A-11 G-11

Lectura inch
C OMPARADORES DE PALANCA
Recorrido Recorrido/ Contacto de
total vuelta medida
in in in Ø in L 1 in in in in N
214A 0.0005 0.06 0.02 1.063 0÷10÷20 0.72 0.0005 0.00015 0.00015 ≤ 0,35
214GA 0.0005 0.06 0.02 1.575 0÷10÷20 0.72 0.0005 0.00015 0.00015 ≤ 0,35
213LA 0.0005 0.12 0.04 1.063 0÷20÷40 1.44 0.001 0.00015 0.00025 ≤ 0,20
213GLA 0.0005 0.12 0.04 1.575 0÷20÷40 1.44 0.001 0.00015 0.00025 ≤ 0,20
215A 0.0001 0.024 0.004 1.063 0÷20÷40 0.72 0.00005 0.00005 0.0001 ≤ 0,30
215GA 0.0001 0.024 0.004 1.575 0÷20÷40 0.72 0.00005 0.00005 0.0001 ≤ 0,30
Serie COMPAC 220, tipo perpendicular
Ø 27
Ø 40
33.2
L1 35.17 9.4
L2*
1.6
6.38
ø 0.79
10.65
8
*L2 ver recuadro de página G-15
Lectura magnética
Recorrido Recorrido/
Contacto
total vuelta de medida
mm mm mm Ø mm L1 mm µm µm µm N
223 0,01 1,5 0,5 27 0÷25÷ 50 18 13 3 3 ≤ 0,35
223G 0,01 1,5 0,5 40 0÷25÷ 50 18 13 3 3 ≤ 0,35
222L 0,01 3 1 27 0÷50÷100 36 26 3 6 ≤ 0,20
222GL 0,01 3 1 40 0÷50÷100 36 26 3 6 ≤ 0,20
225 0,002 0,6 0,1 27 0÷ 5÷ 10 18 13 1,5 2,5 ≤ 0,30
225G 0,002 0,6 0,1 40 0÷ 5÷ 10 18 13 1,5 2,5 ≤ 0,30
Lectura inch
Recorrido Recorrido/ Contacto
total vuelta de medida
in in in Ø in L1 in in in in N
224A 0.0005 0.06 0.02 1.063 0÷10÷20 0.72 0.0005 0.00015 0.00015 ≤ 0,35
224GA 0.0005 0.06 0.02 1.575 0÷10÷20 0.72 0.0005 0.00015 0.00015 ≤ 0,35
223GLA 0.0005 0.12 0.04 1.575 0÷20÷40 1.44 0.001 0.00015 0.00025 ≤ 0,20
225GA 0.0001 0.024 0.004 1.575 0÷20÷40 0.72 0.0005 0.00005 0.0001 ≤ 0,30
G-12

C OMPARADORES DE PALANCA
✓
Serie COMPAC 230, tipo paralelo
DIN 2270 y
norma del constructor
Esfera giratoria
10.65
Sistema de palanca
con fricción
para prevenir la
sobrecarga
17
10.1
9.4
Contactos de bola
de metal duro
Suministrados en
estuche de plástico
que incluye:
1 contacto Ø 2 mm
1 eje de fijación rígido
Ø 8 mm, L = 15 mm,
N o 01840107
1 eje de fijación rígido
Ø 4 mm, L = 15 mm,
N o 01840109
58.6
L1
L2*
1.6
6.38
Ø 0.79
Ø 27
Ø 40
Número de
identificación
Informe de control
con declaración
de conformidad.
*L2 ver recuadro de página G-15
Lectura métrica
Recorrido Recorrido/ Contacto
total vuelta de medida
mm mm mm Ø mm L1 mm µm µm µm N
233 0,01 1,5 0,5 27 0÷25÷ 50 18 13 3 3 ≤ 0,35
233G 0,01 1,5 0,5 40 0÷25÷ 50 18 13 3 3 ≤ 0,35
232L 0,01 3 1 27 0÷50÷100 36 26 3 6 ≤ 0,20
232GL 0,01 3 1 40 0÷50÷100 36 26 3 6 ≤ 0,20
235G 0,002 0,6 0,1 40 0÷ 5÷ 10 18 13 1,5 2,5 ≤ 0,30
A-13 G-13

C OMPARADORES DE PALANCA
Serie COMPAC 240, tipo recorrido limitado
Recorrido de la aguja de una sola vuelta
10.65
✓
DIN 2270 y
norma del
constructor
8
17
9.4
Esfera giratoria
ø27
ø40
Sistema de palanca
con fricción
para prevenir la
sobrecarga
L1
48.91
L2*
1.6
*L2 ver recuadro de página G-15
6.38
Ø 0.79
Contactos de bola
de metal duro
Suministrados en
estuche de plástico
que incluye:
1 contacto Ø 2 mm
1 eje de fijación rígido
Ø 8 mm, L = 15 mm,
N o 01840107
1 eje de fijación rígido
Ø 4 mm, L = 15 mm,
N o 01840109
Número de
identificación
Informe de control
con declaración de
conformidad.
Lectura métrica
Recorrido
Contacto
total
de medida
mm mm Ø mm L1 mm µm µm µm N
242 0,01 0,8 27 0÷40÷0 18 13 3 3 ≤ 0,25
242G 0,01 0,8 40 0÷40÷0 18 13 3 3 ≤ 0,25
243L 0,01 0,5 27 0÷25÷0 45 13 3 3,5 ≤ 0,10
243GL 0,01 0,5 40 0÷25÷0 45 13 3 3,5 ≤ 0,10
245 0,002 0,2 27 0÷10÷0 18 4 1,5 2 ≤ 0,25
245G 0,002 0,2 40 0÷10÷0 18 4 1,5 2 ≤ 0,25
Lectura inch
Recorrido
Contacto
total
de medida
in in Ø in L1 in in in in N
244A 0.0005 0.030 1.063 0÷15÷0 0.6754 0.0005 0.0001 0.00015 ≤ 0,25
245A 0.0001 0.008 1.063 0÷ 4÷0 0.7200 0.00015 0.00006 0.00008 ≤ 0,25
245GA 0.0001 0.008 1.575 0÷ 4÷0 0.7200 0.00015 0.00006 0.00008 ≤ 0,25
G-14

C OMPARADORES DE PALANCA
✓
Contactos para indicadores de palanca COMPAC
Acero inoxidable
con bolas
de metal duro
o con rubí
Rosca de fijación
M1,6
Los contactos
originales, montados
en todos
los comparadores, se pueden
reemplazar por contactos
de misma longitud pero de
diámetro diferente.
ø
M1,6
L2
Modelos métricos
Bola de metal duro Bola de rubí
mm L1mm L2 mm
01866014 0,8 18 14,26
01866003 01866026 2 18 14,26
01866021 3 18 14,26
01866016 0,8 36 32,26
01866004 01866027 2 36 32,26
01866023 3 36 32,26
01866015 0,8 45 41,26
01866006 01866028 2 45 41,26
01866022 3 45 41,26
Modelos inch
Bolas de metal duro
mm L1 in L2 in
01866010 0,8 0.6754 0.5278
01866007 2 0.6754 0.5278
01866011 0,8 0.72 0.5724
01866005 2 0.72 0.5724
01866024 0,8 1.44 1.2924
01866009 2 1.44 1.2924
01866025 3 1.44 1.2924
01866008 2 1.8 1.6527
A-15 G-15

1
C OMPARADORES DE PALANCA
Accesorios para comparadores
de palanca COMPAC
3
7
✓
2
5
4
11
6
8
9
10
mm
01840104 1 Eje de fijación con amarre en cola de milano Ø 4
01840105 2 Eje de fijación con amarre en cola de milano Ø 8
01840202 3 Eje de fijación con cuerpo cilíndrico
con espiga de fijación
Ø 8 x 80
Ø 5,6
01840203 4 Eje de fijación con cuerpo rectangular
con espiga de fijación
13 x
Ø 5,6
01840404 5 Soporte articulado corto, con cuerpo cilíndrico Ø 8 x
con pinza para cola de milano
01840405 6 Soporte articulado largo, cuerpo cilíndrico Ø 8 x 90
con pinza para cola de milano
01840406 7 Soporte escuadra con cuerpo cilíndrico
Agujero de fijación
Ø 8 x 25
Ø 8
01840501 8 Soporte de centrado para modelo
perpendicular con cuerpo cilíndrico
Punto de amarre para eje de fijación
Ø 8 x 25
Ø 4
y cola de milano
01860401 9 Brida con punto de amarre
Ø 5,6
y cola de milano
01840407 10 Soporte articulado largo, cuerpo cilíndrico Ø 8 x 125
con pinza para cola de milano y ajuste fino
01860008 11 Eje de fijación con amarre por cola de milano Ø 6
13
15
ø 16
ø D
ø 16
ø D
26,8
23,8
Contacto Longitud
de amarre
SPT Soporte giratorio 8 mm 25 mm
SPTA Soporte giratorio 1
/4 in 1 in
SPTA-3/16 Soporte giratorio 3
/16 in 1 in
SPTA-3/8 Soporte giratorio 3
/8 in 1 in
SPTA-5/16 Soporte giratorio 5
/16 in 1 in
D
Ejes de fijación con pinza para colas de milano
01850106 Eje de fijación orientable en ± 30° Ø 1 /4 in
01850107 Eje de fijación rígido
Ø 1 /4 in
01840106 Eje de fijación orientable en ± 30° Ø 8 mm
01840107 Eje de fijación rígido
Ø 8 mm
01840108 Eje de fijación orientable en ± 30° Ø 4 mm
01840109 Eje de fijación rígido
Ø 4 mm
G-16
