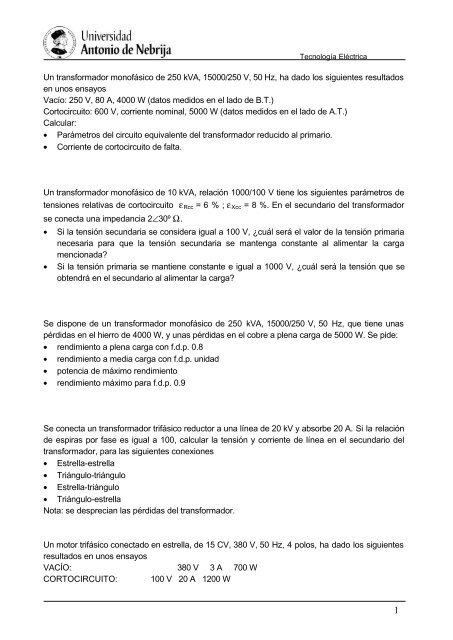

Un transformador monofásico de 250 kVA, 15000/250 V, 50 Hz, ha ...

Tecnología EléctricaSi la resistencia de cada fase del devanado primario es igual a 0.5 Ω y las pérdidas mecánicasson de 250 W, calcular los parámetros del circuito equivalente del motor.Solución: R Fe = 333.3 Ω X µ = 74.83 Ω Rcc = 1.01 Ω Xcc = 2.71 ΩUn motor de inducción trifásico de 6 polos, 50 Hz, absorbe una potencia de 20 kW, cuando gira a960 r.p.m. Las pérdidas totales del estator son 0.5 kW y las de rozamiento y ventilación son de 1kW.Calcular:• El deslizamiento.• Las pérdidas en el cobre del rotor.• El rendimientoSolución: a) s = 4 % b) P Cu2 = 0.78 kW c) η = 88.6 %Un motor asíncrono trifásico de rotor devanado, de 4 polos, se conecta a una red trifásica de 380V de tensión de línea. El estator y el rotor están conectados en estrella. La relación detransformación de tensiones coincide con la de corrientes y es igual a 2.5. Los parámetros delcircuito equivalente del motor por fase son:R 1 = 0.5 Ω R 2 = 0.1 Ω R Fe = 360 ΩX 1 = 1.5 Ω X 2 = 0.2 Ω X µ = 40 ΩLas pérdidas mecánicas son 250 W, y el deslizamiento a plena carga es del 5 %.• Obtener utilizando el circuito equivalente aproximado:• Corriente del estator.• Corriente del rotor.• Pérdidas en el hierro.• Potencia absorbida por el motor de la red.• Potencia mecánica interna.• Potencia mecánica útil.• Rendimiento del motor.• Corriente de arranque y su f.d.p.Un motor asíncrono con rotor en jaula de ardilla de 220/380 V, 50 Hz, 10 polos, tiene lossiguientes parámetros del circuito equivalente:R 1 = 0.5 Ω R’ 2 = 0.8 ΩX 1 = 3 ΩX’ 2 = 3.5 ΩSe desprecia la rama paralelo del circuito equivalente y las pérdidas mecánicas.• Si la máquina se conecta a una red trifásica de 380 V de línea,¿Cómo se conectará el estator de la máquina?Calcular la corriente de arranque del motor.• Si el deslizamiento a plena carga es del 4 %, obtener2

La corriente absorbida.La potencia mecánica desarrollada.El par electromagnético.La potencia activa absorbida de la red.El rendimiento en estas condiciones.Tecnología EléctricaEl motor del problema 3.4 está girando a plena carga con un deslizamiento del 4 %, es decir, a576 r.p.m. De repente se cambian dos fases de la red. Determinar en ese instante• El nuevo valor del deslizamiento.• La expresión fasorial de la corriente absorbida por la máquina, tomando como referencia latensión de fase de la red.• La potencia mecánica absorbida del motor primario.• Par desarrollado (como freno).• La potencia activa tomada de la red.Un alternador trifásico en estrella de 4000 KVA, 6600 V ha dado los siguientes resultados en unosensayos de vacío y de cortocircuito:Ie (A) 10 20 30 40 60 80 100Eo/fase (V) 960 1920 2800 3440 4220 4600 4800Icc (A) 232 464 - - - - -La resistencia del inducido se considera despreciable. Calcular1.-Regulación a plena carga con f.d.p. 0,8 inductivo.2.-Corriente de excitación necesaria en el caso anterior.NOTA: Tómense como reactancia síncrona la primera aproximación obtenida de los ensayos,correspondiente a la excitación necesaria para obtener tensión nominal en vacío.3
