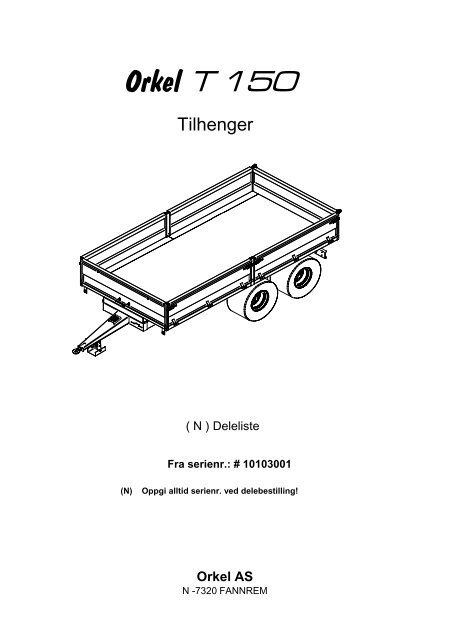

Orkel T 150Tilhenger( N ) DelelisteFra serienr.: # 10103001(N)Oppgi alltid serienr. ved delebestilling!Orkel ASN -7320 FANNREM

Instruksjoner for delebestillingerDelene i figurene er merket medposisjonsnummer. I tabellteksten erposisjonsnumrene beskrevet. For åunngå misforståelser må hverdelebestilling ha følgendeopplysninger:- Delenummer og delebetegnelse(i overensstemmelse med dennelisten)- Mengde av ønsket reservedelIllustrasjonene og tekniske data erikke forpliktende.Serienummeret er preget inn itypeskilt på maskina. Garantisakerog reservedelsbestillinger kan ikkebearbeides uten opplysning omserienummer.Orkel AS forbeholder seg retten tiluten varselå foreta konstruksjons- og/ellermaterialendringer.Forhandler, Dealer, HändlerProdusent, Manufacturer, HerstellerOrkel AS Orkel ASN - 7320 FANNREM

OrkelINNHOLD:Side:Underramme 2. 446Overramme 2. 448Tippsystem 2. 450Bremsesystem 2. 452Nav for brems FB 80 - 8, og hjul 505/50 x 17 2. 454Lysutstyr 2. 456EKSTRAUTSTYR:Side:Høgkarmer 60 cm. 2. 458

13456788991010111212131415161718 19 2021222022191821262728292627282924233031322252525252324

UNDERRAMMEPOS. NR. DELENR. ANT. BETEGNELSE ANMERKNINGPOS. NO. PART NO. QTY.POS. NR. TEILENR. ANZ.1 43302 1 Underramme35368 Dragløkke2 62639 1 Autolist 49013 33657 1 Parkeringsfot4 33658 2 Bolt for parkeringsfot5 14108 2 Spennhylse M 10 x 506 14301 2 Orepinne M 107 11307 2 Settskrue M 10 x 168 14001 2 Smørenippel 1/8" R9 35629 2 Parkeringsklosse10 14302 2 Orepinne M 611 14804 2 Kjetting 4 mm. langlenket galv.12 14702 4 Sjakkel13 43507 1 Lyskanal14 10299 4 Skrue M 10 x 3015 12060 4 Stoppskive M 1016 12060 4 Stoppskive M 1017 13210 4 Låsemutter M 1018 43808 2 Bolt f/tipphengsling19 43513 2 Avstandsrør Ø 17,2/12,6 x 820 10346 2 Skrue M 12 x 2521 12267 2 Fjærskive M 1222 12178 2 Stoppskive Ø 37/13 x 3mm23 43226 2 Boggikasse m/nav24 14003 2 Smørenippel 1/8" R 45°25 35639 4 Glidelager26 43227 2 Aksel for boggikasse27 43228 2 Skive28 13402 2 Kronemutter M 3029 14206 2 Splint M 6,3 x 8030 43305 1 Tippstøtte31 10498 1 Skrue M 16 x 7032 13213 1 Låsemutter M 16Side 2.44612 Orkel T 150

8791315141113121671514510423123

OVERRAMMEPOS. NR. DELENR. ANT. BETEGNELSE ANMERKNINGPOS. NO. PART NO. QTY.POS. NR. TEILENR. ANZ.1 43303 1 Plan 2480 x 511295159 12 Rør f/karmhengsel55241 2 Popnagle Ø 4,8 x 14,52 10295 4 Skrue M 10 x 203 13210 4 Låsemutter M 104 14302 2 Orepinne M 65 43320 1 Framkarm H = 7006 33677 1 Stigbøyle7 44319 4 Sidekarm H = 70035608 8 Karmlås35004 8 Motstykke f/karmlås8 43316 2 Stake midten9 43318 1 Stake bak, høyre10 43317 1 Stake bak, venstre11 43321 1 Bakkarm H = 70032247 Bolt f/topphengsling Bakkarm12 35618 1 Varseltrekant13 14305 2 Orepinne M 10 m/bøylesikring14 10360 2 Skrue M 12 x 6515 13211 2 Låsemutter M 1216 55241 2 Popnagle Ø 4,8 x 14,512 Side 2.448Orkel T 150

98673444459182

TIPPSYSTEMPOS. NR. DELENR. ANT. BETEGNELSE ANMERKNINGPOS. NO. PART NO. QTY.POS. NR. TEILENR. ANZ.1 35005 1 Hannkobling 1/2" innv.2 53306 1 BSP ring 1/2"3 35689 1 Hydraulikkslange 1/2" 1/2"utv. x M22/1,5 innv.4 35685 1 Rørklammer kpl. 20 mm.5 54516 1 Nippel P - GES 15LR 1/2"6 53306 1 BSP ring 1/2"7 36455 1 Tippsylinder36456 Pakningssett kpl.8 44306 2 Bolt f/tippsylinder9 14108 4 Spennhylse M 10 x 5012 Side 2.450 Orkel T 150

372154439844395443944439737215443984439544394356336380410215 3563363804 3563335634356844439444395443981215913208443974439444395443983721535635506053562135684356843564837215

BREMSESYSTEMDELENR. ANT. BETEGNELSE DESCRIPTION ANMERKNINGPART NO. QTY.TEILENR. ANZ.10215 2 Skrue Bolt M 6 x 4512159 2 Stoppskive Washer Ø 18/6,4x113208 2 Låsemutter Lock nut M 635621 1 Hokobling f/brems Female fixing plug 3/8" innv.35633 5 BSP - ring BSP-ring 1/4"35634 1 Nippel m/struping Nipple w/throttle P - GES 10LR 1/4"35635 1 Støvpropp for bremsekobling Cap for fixing plug35679 1 Blokk, fordeling Distributor35684 3 Rørklammer kpl. Round pipe clamp compl. 14 mm.35690 1 Hydraulikkslange Hydr.hose 1/4" 3/8" utv. x M16/1,5 innv.37920 4 Nav Hub ADR 90/57044394 4 Nippel Nipple G1/4"44395 4 BSP-ring BSP-washer Sinkbelagt44397 4 Hydraulikkslange Hydr.hose L=130044398 4 Luftenippel Vint screw M850605 1 BSP - ring BSP-ring 3/8"63804 8 Nippel Nipple P - GES 10LR 1/4"Side 2.45214 Orkel T 150

NAV FOR BREMS FB 80 - 8, OG HJUL 505/50 x 17POS. NR. DELENR. ANT. BETEGNELSE ANMERKNINGPOS. NO. PART NO. QTY.POS. NR. TEILENR. ANZ.37915 4 Nav kpl1 37902 1 Aksel # 903 37903 1 Lager4 37904 1 Lager5 37905 1 Tetningsring 80 - 1406 37906 1 Kronemutter M 45/27 37106 1 Splint M 6,3 x 558 37907 1 Navkapsel Ø 1109 37908 8 Hjulbolt M 20/1,5 x 7610 37909 8 Hjulmutter M 20/1,512 37109 2 Bremsesko m/belegg 300 x 9014 37110 2 Bremsefjær19 37111 1 Bremsenøkkel21 37910 1 Bremsesylinder22 10254 2 Skrue M 8 x 4523 37911 2 Fjær f/bremsesylinder24 37912 4 Fjærholder25 10224 2 Skrue M 6 x 8026 13208 2 Låsemutter M 627 37913 8 Fjærskive50 37914 1 Navhus m/trommel, lager ogbolter35391 4 Hjul 505/50 x 1735392 1 Dekk 505/50 x 1735394 1 Felg 16.00 x 1712 Side 2.454 Orkel T 150

CIUDADREALMAR - 0515La fundación de la Muy Noble yMuy Leal ciudad de Ciudad RealSi bien había existido una poblaciónanterior que tiene sus orígenes másremotos en el yacimiento arqueológicode Alarcos y en la aldea del Pozode Don Gil, la Historia de la hoyconocida como Ciudad Real comenzó, en febrerode 1255, cuando Alfonso X otorgó CartaPuebla a la mencionada aldea por la que habíapasado algunas veces camino de Toledo ydonde había parado a descansar en casa deDon Gil.Comenzó Alfonso X por concederle a la nuevaVilla un Alfoz o término municipal, compuestopor las aldeas de Ciruela, Villar delPozo, Higueruela, Poblete y Alvalá. La ideaera tener un centro comercial y administrativode la Corona en medio de los territorios de laspujantes y rebeldes Órdenes Militares. Para lanueva Villa, mandó que se construyera en tornoa ella una muralla, o Cerca, en forma deóvalo, de piedra en unos puntos y de tapial enotros, con siete puertas, dando grandes privilegiosa sus habitantes. Desde el principio tendrála hostilidad de las Órdenes Militares y elapoyo de la Corona.En 1275 moriría en Ciudad Real uno de susmás insignes residentes, el Infante Don Fernandode la Cerda, primogénito de Alfonso X,siendo enterrado en el Monasterio de San Francisco,cercano al Alcázar, que después seríatrasladado. Para el sabio rey, Ciudad Real constituyeentonces una de sus ciudades más recordadastanto por los buenos como por losmalo momentos vividos en la misma. Finalmente,el monarca castellano, muere en elaño 1284.Poco a poco la ciudad va teniendo más privilegiosy se fundará, en el año 1300, la SantaHermandad Vieja de Ciudad Real que encabezarála lucha contra el bandidaje en los Montesde Toledo y los salteadores de caminos. Duranteesta etapa cuando se terminan las obras dela Puerta de Toledo, principal entrada a la ciudad.Será años después el rey Alfonso XI elque cite por primera vez a las Cortes de Castillaen el Alcázar Real en 1346.El rey que otorgó la ciudadEn 1420 Juan II le concedía a Villa Real el títulode Ciudad en premio a su apoyo en laguerra civil dinástica contra las Ordenes Militares,otorgándole escudo con la leyenda "MuyNoble, Muy Leal". En 1451, nacerá el insigneCaballero ciudadrealeño Hernán Pérez delPulgar que lucharía en la conquista de Granaday llegaría a ser la mano derecha del GranCapitán en Italia.Llegado el reinado de los Reyes Católicos CiudadReal fue una ciudad comercial importante,teniendo 10.000 habitantes. La ciudad debealbergar sedes de algunas de sus nuevas institucionesadministrativas y llegan hasta la provinciael Tribunal del Santo Oficio, que se instalaríaen 1483 y la Real Chancillería, de la quesólo había dos en España, en 1494. En este periodose terminará la iglesia de San Pedro y sereformará la de Santa María, futura Catedral.De esta época es el Sepulcro del Chantre Cocaen San Pedro.De la época de los Reyes Católicos es tambiénel nuevo Ayuntamiento de la ciudad. Confiscadaal rabí judio Alvar García tras la expulsión de supueblo, los monarcas deciden donar el edificioa la ciudad para que hiciera uso de casa consistorialy fue conocida como Casa del Arco.!

LYSUTSTYRPOS. NR. DELENR. ANT. BETEGNELSE ANMERKNINGPOS. NO. PART NO. QTY.POS. NR. TEILENR. ANZ.35937 1 Lys kpl. sett1 35940 1 Støpsel 7 - polet2 35943 2 Kabel kpl. sett Pos. 1 og 23 35938 2 Lykt kpl. m/pærer4 10169 4 Skrue M 5 x 205 12029 4 Stoppskive M 56 13007 4 Mutter M 535939 Lykteglass35944 Lyspære posisjonslys/bremselys 12V - 21W/5W14925 1 Lyspære blinklys 12V/21W7 14906 2 Refleks trekant8 14901 2 Refleks rund55241 6 Popnagle Ø 4,8 X 14,557565 10 Strips 185 x 4,412 Side 2.456 Orkel T 150

13151613141314 15138761112358739105341234

HØGKARMER 60 cm.POS. NR. DELENR. ANT. BETEGNELSE ANMERKNINGPOS. NO. PART NO. QTY.POS. NR. TEILENR. ANZ.43310 Høgkarmer kpl.sett 60 cm.1 43308 1 Framkarm 60 cm.2 33677 1 Stigbøyle3 43309 4 Sidekarm 60 cm.4 41758 2 Stake midten 130 cm.5 43306 2 Stake bak6 43307 1 Bakkarm 60 cm.7 30512 2 Låseskive Ø 57 m/spor8 14302 2 Orepinne M 69 14811 1 Kjetting 6 mm.10 14710 2 Sjakkel 3/8"HØYDE 211 43308 1 Framkarm 60 cm.12 33677 1 Stigbøyle13 43309 4 Sidekarm 60 cm.14 41761 2 Stake midten 60 cm.15 43311 2 Stake bak16 43307 1 Bakkarm 60 cm.Side 2.45812 Orkel T 150
