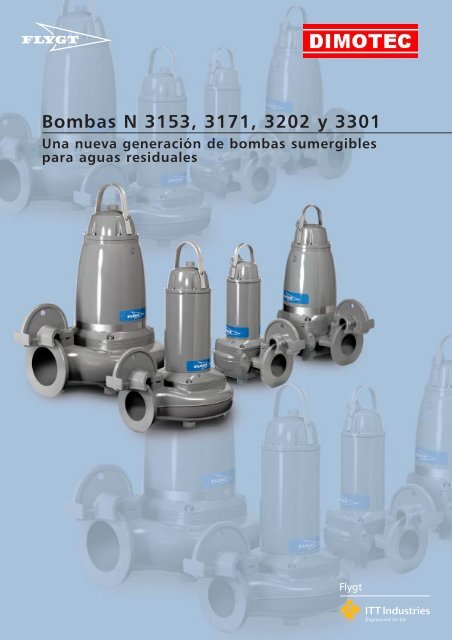

Bombas N 3153, 3171, 3202 y 3301Una nueva generación de bombas sumergiblespara aguas residuales

EL CONCEPTONueva generación de bombas NNuevos niveles de eficacia en el manejo de aguas residualesLa nueva generación de bombas N se ha diseñadopara ofrecerle un bombeo eficaz, fiable y sinproblemas durante largos periodos de servicio. Estanueva generación de bombas mejora la rentabilidadoperativa y puede tener un gran efecto sobre loscostes totales durante toda la vida de servicio de suinstalación.Externamente, la diferencia se aprecia en seguida: laforma suave de la bomba facilita la limpieza y lasoperaciones de servicio. Pero el cambio importanteestá dentro.En el interior de esta nueva generación de bombasencontrará la nueva técnica-N patentada, que harevolucionado la sección hidráulica. El excepcionalimpulsor semiabierto, combinado con laranura de desahogo en el caracol, hademostrado que reduce el riesgo de atascos ymantiene la eficacia del bombeo, incluso enlas peores condiciones de trabajo.Hemos incrementado aún más la facilidadde mantenimiento usando motores aisladosde la clase H, que reducen la generación decalor y el desgaste. Una cámara deinspección separada permite un rápidocontrol y mantenimiento. La unidad poseeademás sensores incorporados para indicarrápidamente si ha penetrado líquido.En el corazón de la Bomba N seencuentra el impulsor N. Suexcepcional diseño semiabiertoreduce el riesgo de atascos ymantiene la eficacia del bombeodurante largos periodos detiempo.2

INSTALACI"NMétodos de instalaciónPara reducir los costes demontaje, ITT Flygt haestandarizado muchos delos elementos principalesde las estaciones debombeo, a fin de quepuedan combinarse dedistinto modo paraadaptarse a condicionesde trabajo específicas.Los ejemplos aquíilustrados muestran laflexibilidad del sistema, yofrecen directrices paraoptimizar el diseño de supropia instalación.NS NPNT NZInstalación separada semipermanente.Versióntransportable con conexiónde tubería o manguera.Para instalaciones semipermanentesen pozo húmedo. Labomba se monta en dosbarras-guía, acoplada a unaconexión de descarga.Instalación permanente demontaje vertical o en línea,con conexiones embridadas alas tuberías de aspiración ydescarga.Instalación permanentehorizontal en pozo o enlínea, con conexionesembridadas a las tuberías deaspiración y descarga.3

LA GAMACapacidades de bombeode hasta 550 l/sLa amplia gama de capacidades de bombeo ofrecidaspor las bombas serie N, junto con la ventaja del efectoautolimpiante del impulsor y el diseño del caracol,abren nuevas posibilidades para un funcionamientorentable en una amplia gama de aplicaciones. Entreellas pueden citarse el bombeo de:■ Agua residual■ Agua bruta■ Agua de refrigeración■ Fangos■ Agua pluvial■ Efluentes industrialesEl nuevo diseño de la bomba ha sido sometido aextensos ensayos prácticos. Los resultados muestran unconsumo de energía considerablemente más bajo ymenos problemas operativos. Los máximos valores derendimiento alcanzados por una bomba monoálabetípica ascienden al 70%. Esto puede compararse con el80% o más que consiguen las bombas N, lo que equivalea una reducción del 15% en el consumo eléctrico.En varias instalaciones en las que los atascos de bombasconvencionales era un problema constante, se hanconseguido ahorros del orden del 50%.La elección de la bomba óptima es aún más simpleutilizando el programa informático FLYPS, el softwareespecial de ITT Flygt para seleccionarel equipo idóneo.4

EL DISEÑOEficiencia hidráulicaalta y prolongadaEl revolucionario diseño del impulsor secomplementa con una ranura de desahogoespecial en el caracol de la bomba. Estacombinación patentada, que genera unacorriente de líquido autolimpiante, reduceenormemente el riesgo de atascos y convierte laserie N en la solución ideal para un bombeoeficaz durante largos periodos defuncionamiento. El consumo global de energía esmenor: un factor decisivo para reducir el costetotal del bombeo.Mayor rendimiento hidráulicoa largo plazoRendimiento ηLa línea roja del gráfico muestra ladisminución del rendimiento al atascarseuna bomba convencional para aguasresiduales .Bomba convencional en funcionamiento continuo TiempoBomba convencional en funcionamiento intermitenteBomba N en funcionamiento continuoLa línea verde muestra el menor rendimientogeneralizado que provocan los atascos enuna bomba convencional de aguasresiduales. Pueden obtenerse incrementostemporales en el rendimiento mediante laautolimpieza de la bomba.La línea azul indica la bomba N.7

EL DISEÑOServicio y mantenimientomás fácilesLa nueva generación de bombas Nincorpora numerosas solucionestécnicas avanzadas, que contribuyena reducir al mínimo el riesgo deparalizaciones y reducen los gastostotales de bombeo.La unidad insertable Plug-inproporciona un montaje perfecto yun cambio más rápido y sencillo,protegiendo además las superficiesde junta durante el desmontaje ymontaje.Una cámara de inspección entrela unidad de junta y los rodamientoscontribuye a incrementar la fiabilidadoperativa, permitiendo un rápidomantenimiento y control in situ. Unsensor incorporado advierteinmediatamente si penetra líquido encaso de fallo de la junta, reduciendoel riesgo de reparaciones caras.El diseño externo de la carcasa,con superficies más lisas yredondeadas conserva la bomba máslimpia, un importante factor de salud yseguridad cuando se trabajo con ella.Menos pernos externos facilitanasimismo el desarmado y montaje de labomba.El dispositivo de sujeción delimpulsor es un diseño en trámites depatente, que simplifica y acelera lastareas de desmontaje, ajuste y montajedel impulsor.9

ACCESORIOSMantenga su estación debombeo en plena formaEl objetivo de ITT Flygt es proporcionar a nuestrosclientes soluciones sin problemas, y esto significaque no nos conformamos con suministrar la bombaadecuada para cada aplicación. En los párrafos quesiguen citamos algunos ejemplos de equipo auxiliarque podemos ofrecer para incrementar elrendimiento general de su servicio de bombeo.Pozo diseñado para limpiarse por sí soloEl excepcional Pozo de bombeo óptimo, con susconexiones de descarga integradas, es una soluciónrentable e idónea para estaciones nuevas y pararemodelación de estaciones antiguas. Su diseño seha modificado hidráulicamente para generar duranteel bombeo una corriente de líquido por el fondo. Elresultado es un incremento de la turbulencia, queprovoca la resuspensión de los sólidossedimentados y arrastra todo el materialflotante, que entonces pueden ser evacuadodurante el ciclo de bombeo.Pueden obtenerse conexiones de descargaespeciales en tamaños de 100 mm/4” y 150mm/6” para NP3153 y NP3171.La válvula de limpieza: el desenfangadorautomáticoEsta válvula, desarrollada especialmentepara montaje en todas las bombassumergibles estándar Flygt, funciona deforma enteramente automática.Se monta fácilmente en elcaracol de la bomba y seabre al iniciarse cada ciclo debombeo, proyectando un potente chorrode agua. Esto somete el líquidoacumulado en el pozo a una intensaturbulencia que vuelve a suspender los depósitos defangos y los sólidos flotantes antes de serevacuados. La válvula se cierra automáticamente alcabo de unos 20 segundos, volviéndose a abrir unavez se ha parado la bomba, con lo que queda listapara el próximo ciclo.APF: limpieza automática hasta40 veces al díaEl APF es un sistema de control que no precisamantenimiento y que conserva limpias las estacionesde bombeo aun cuando se transporten aguasresiduales con un contenido extremadamente altode impurezas.Basta con conectarlo al sistema de control principal.El APF anula dicho sistema durante los ciclos delimpieza, haciendo funcionar las bombas hasta queel agua llega a un nivel mínimo tal enel que el impulsor empieza aaspirar aire. Entonces, unaturbulencia controlada yvelocidades muy altas hacen quecualquier sólido sedimentado enel fondo del pozo seaarrastrado a la bomba juntocon residuos flotantes. Estedispositivo puede programarsepara que se ponga enfuncionamiento hasta 40 vecesal día.10

SERVICIOModernización y mantenimientoLa filosofía de Flygt en cuanto a diseño siempre hasido fabricar equipos que proporcionen la máximarentabilidad a la inversión realizada. Y esto significaque las bombas se construyen para que alcancen unalarga vida de servicio, y tengan unos periodos deparalización mínimos.Si usted ya posee una instalación equipada conbombas Flygt C, el kit de conversión a bombas N lebrinda la oportunidad de prolongar aún más la vidade servicio de su equipo, y disponer de la superioridadde rendimiento de la gama de unidades N.Cada kit contiene todo lo que hace falta para convertirsus actuales bombas al estándar N. Puede obtenerseun kit para la mayor parte de los modelos de bombasC (rogamos consulte con el representante de Flygt aqué modelos es aplicable). Estos kits se instalanfácilmente, y la red de servicio de Flygt leproporcionará la asistencia que precise.El kit de conversión le permite:• Reducir el coste de mantenimiento normal y deemergencia disminuyendo el riesgo de atascos.• Aumentar el rendimiento operativo de su equipoactual.• Incrementar la rentabilidad de la inversión original.Red mundial de servicioNo hay dos estaciones de bombeo iguales. Por tanto,el nivel de mantenimiento y asistencia que ustednecesite de nuestro servicio post-venta será diferentesegún la situación. Con ITT Flygt, podrá elegir el tipode nivel de servicio que se adapte exactamente a susnecesidades.Desde el mero suministro de bombas hasta un plenoasesoramiento en la planificación de sistemas, diseño,construcción, aplicación, operación o mantenimiento.El planteamiento de servicio integral de ITT Flygtsignifica decir que usted recibe exactamente el servicioque necesita, de acuerdo con sus condiciones.15 años de garantía de repuestosGarantizamos la disponibilidad de repuestos durante15 años después de cesar la fabricación de un modelode bomba. Esta es sólo una de las formas con las queITT Flygt cumple con su compromiso a largo plazocon el cliente.11

ITT Flygt es el fabricante y proveedor líder mundial de soluciones sumergibles debombeo y agitado. Nuestras bombas, agitadores y sistemas de aireaciónsumergibles se usan en plantas de aguas residuales, redes de alcantarillado y otrasnumerosas aplicaciones.Ingenieros, proyectistas y consultores usan nuestra experiencia para asegurar unautilización rentable de los sistemas. ITT Flygt tiene establecimientos de servicio yventa en más de 130 países.893644 N-Pumps 3153-3301 02.03.Spa.2M.10.02 © ITT Flygt AB. Trosa Tryckeri AB 44955
