Línea FV 61 PlusFELICITACIONES !El producto que Usted adquirió ha pasado por los más estrictos controles de calidad, de funcionamiento y delos acabados, asegurándole una vida libre de inconvenientes durante años.Agradecemos la elección que ha hecho y, por sobre todas las cosas, la confianza depositada en nosotros.Ella es la que nos motiva a mejorar día a día nuestro trabajo.Antes de conectar la grifería a la distribución de agua, purgar muy bienla cañería a fin de eliminar partículas extrañas.Juegos para ducha / bañera embutido0103/61PJuego para ducha / bañera, embutido0109/61PJuego para ducha, embutido197Esqueleto del juego 01032021050G ½ “ x 14Ø 6021 a 35124G ½ “ x 14G ½ “ x 14G 3/8“ p/conexión roscadaØ ext. 14,6 p/caño de cobre ½ “Ø int. 12,6 p/caño de cobre 3/8 “152Esqueleto del juego 0109100019569±8Todas las medidas están en mm.118Ø 55Línea de revestimientoNivel de piso terminadoPara la Instalación de estos juegos proceda de lasiguiente manera:1_Unir a las cañerías de alimentación las conexionesmultiuso.2_Roscar el codo de bajada al pico sellando la roscaadecuadamente.3_Roscar el caño que va hacia la ducha sellando la rosca.4_Unir el esqueleto a las conexiones multiusos.5_Compensar la posición del esqueleto con respecto a laposición del revestimiento terminado.6_Terminar la pared.7_Colocar las vistas.G 3/8“ p/conexión roscadaG ½ “ x 14Ø ext. 14,6 p/caño de cobre ½ “Ø int. 12,6 p/caño de cobre 3/8 “Es muy importante saber de antemano cual va a serel revestimiento que se va a usar.También es importante no soldar cerca delesqueleto, porque esto puede llegar a dañar elmecanismo de las cabezas, o provocar fisuras enlos esqueletos con la consiguiente pérdida de aguadentro de la pared.

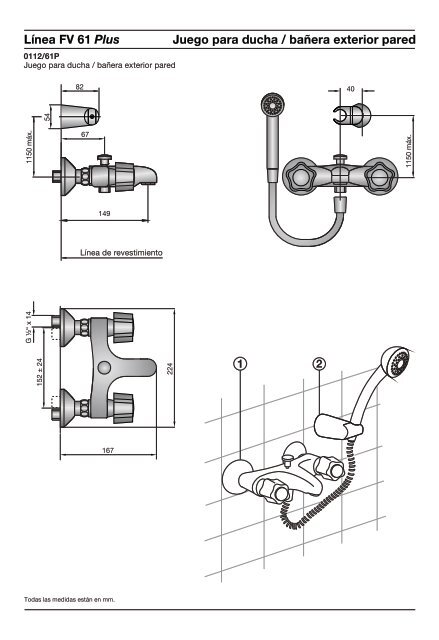

Línea FV 61 Plus0112/61PJuego para ducha / bañera exterior paredJuego para ducha / bañera exterior pared8240541150 máx.671150 máx.149Línea de revestimiento152 ± 24G ½“ x 142241 2167Todas las medidas están en mm.
