Línea FV 61 Plus Juego para ducha / bañera exterior paredInstalación de los codos (1)3 a 8 mmNivel deparedterminada.Arme los codos y los caños.Monte todo en la plantilla (*) ycoloque los tapones.1Fije la plantilla al muro, dejando la caraposterior entre 3 y 8 mm. por detrás delnivel de pared terminada.Nivele la plantilla y verifique que esté aplomo.Asegure las cañerías con cemento. Retire laplantilla y cemente los codos.(*) FV provee a los instaladores de la plantilla de instalación, para la correcta ubicación de los codos.Instalación del soporte para ducha (2)12 3APared1_Retire la parte superior del accesorio haciendo una suave presión en la parte posterior.2_Marque la posición de los agujeros a realizar ( teniendo en cuenta la posición de los tornillos, como muestra el dibujo ),perfore y coloque los tacos en la pared, luego ubique los tornillos a través del soporte y fije el accesorio.3_Finalice colocando la tapa que quitó al principio, pudiendo variar el ajuste del soporte mediante el tornillo “A”.

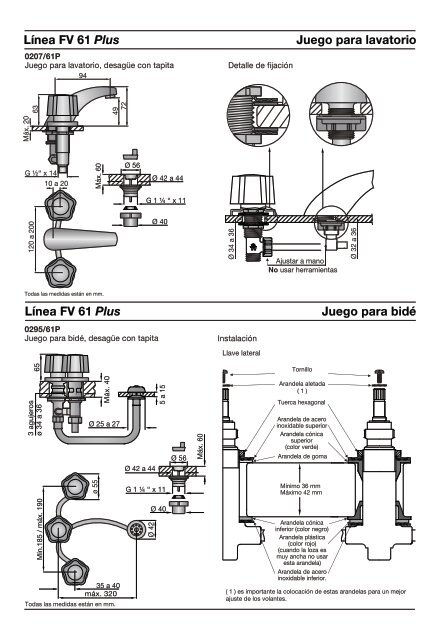

Línea FV 61 Plus0207/61PJuego para lavatorio, desagüe con tapitaDetalle de fijaciónJuego para lavatorioØ 34 a 36Ajustar a manoNo usar herramientasØ 32 a 36Todas las medidas están en mm.Línea FV 61 Plus0295/61PJuego para bidé, desagüe con tapitaInstalaciónLlave lateralJuego para bidé65Tornillo3 agujerosø 34 a 36Máx. 40Ø 25 a 275 a 15Arandela aletada( 1 )Tuerca hexagonalArandela de aceroinoxidable superiorArandela cónicasuperior(color verde)Arandela de gomaø 55Mínimo 36 mmMáximo 42 mmMín.185 / máx. 19035 a 40máx. 320Todas las medidas están en mm.Ø 42Arandela cónicainferior (color negro)Arandela plástica(color rojo)(cuando la loza esmuy ancha no usaresta arandela)Arandela de aceroinoxidable inferior.( 1 ) es importante la colocación de estas arandelas para un mejorajuste de los volantes.
Página 1 y 2: línea 61PInstalación y mantenimie
Página 3: Línea FV 61 Plus0112/61PJuego para
Página 7 y 8: Línea FV 61 Plus0403.03/61PJuego p
