Línea FV 61 PlusJuego para pared de lavarropa1_Unir a las cañerías de alimentación las conexiones multiuso.2_Roscar el codo de bajada (codo de conexión) al pico sellando la rosca adecuadamente.3_Unir el esqueleto a las conexiones multiusos.4_Compensar la posición del esqueleto con respecto a la posición del revestimiento terminado.5_Terminar la pared.6_Colocar las vistas.152G 3/8“ p/conexión roscadaØ ext. 14,6 p/caño de cobre ½ “Conexión multiusoEs muy importante saber de antemano cual va a ser el revestimiento que se va a usar.También es importante no soldar cerca del esqueleto, porque esto puede llegar a dañar el mecanismo delas cabezas, o provocar fisuras en los esqueletos con la consiguiente pérdida de agua dentro de la pared.Línea FV 61 Plus0401/61PJuego para máquina lavarropa, con pico fijo ymanguera de 13 mmJuegos para cocina0403/61PJuego para pared de cocina, para embutir, con picomóvil bajo (200 mm)21 a 3569±821 a 3520069±8Ø6075125143250115Línea de revestimientoLínea de revestimientoTodas las medidas están en mm.

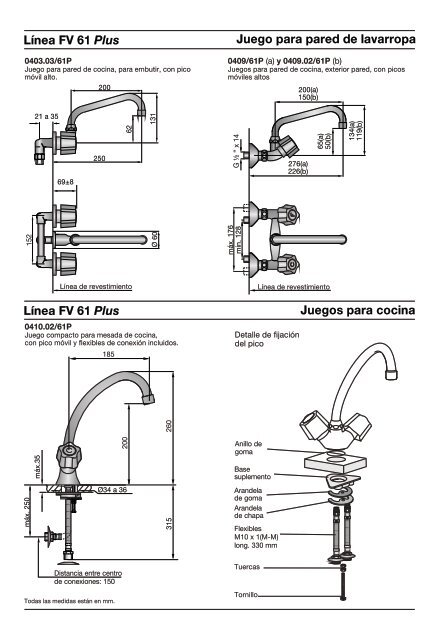

Línea FV 61 Plus0403.03/61PJuego para pared de cocina, para embutir, con picomóvil alto.200Juego para pared de lavarropa0409/61P (a) y 0409.02/61P (b)Juegos para pared de cocina, exterior pared, con picosmóviles altos200(a)150(b)21 a 3525062131G ½ “ x 14276(a)226(b)65(a)50(b)134(a)119(b)69±8Ø 60máx. 176mín. 128Línea de revestimientoLínea FV 61 Plus0410.02/61PJuego compacto para mesada de cocina,con pico móvil y flexibles de conexión incluidos.185Línea de revestimientoDetalle de fijacióndel picoJuegos para cocina200260Anillo degomamáx.35Basesuplementomáx. 250Ø34 a 36315Arandelade gomaArandelade chapaFlexiblesM10 x 1(M-M)long. 330 mmDistancia entre centrode conexiones: 150TuercasTodas las medidas están en mm.Tornillo
