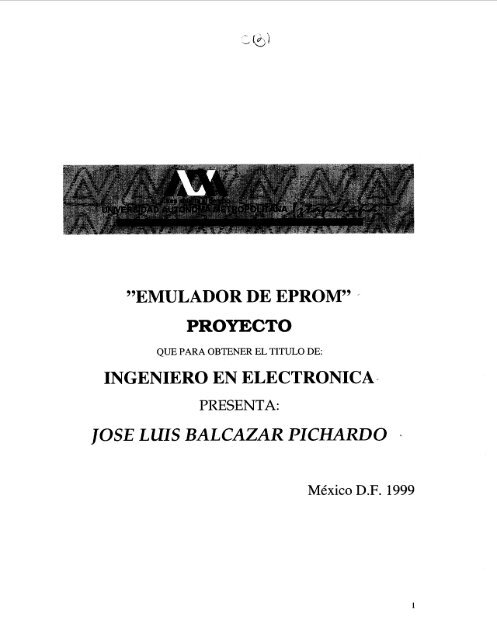

”EMULADOR DE EPROM”PROYECTOQUE PARA OBTENER EL TITULO DE:INGENIERO EN ELECTRONICA,PRESENTA:JOSE LUIS BALCAZAR PICHARDO *México D.F. 19991

Ver hacia donde has de caminar yempezarás a saborear lo que un díapodrás gozar, más no sin antes valorar ydisponer de lo que construiste atrás,entonces si, dejará de ser un sueñonada más. Andarás inerme, aún en laoscuridad, erguido y recordando lo quete hizo caer, lo que te hizo tropezar yaquello con lo que te pudiste levantar,en este recorrido que ya has iniciadohacia la meta que has elegido sindetenerte a fantasear.Sejerosa ‘972

AGRADECIMIENTOSA mis padres, Rosenda Pichardo Galindo y Miguel Balcázar Montes, porcompartir con amor y esperanza todo momento, reto y desafíoque hemos superado.A mi esposa Eva Rubisela Martinez Arias por compartir con amor y esperanzatodo momento, permitir y motivar mi conformación profesional ypersonal.A mis hijos Karina Rub¡ Balcázar Martinez y Luis Brandon Balcázar Martinez,por dar a mi vida los momentos más felices con sus risas y elencanto de su niñez.A mis hermanos, sobrinos y familiares por su presencia constante y motivadora.A mis mejores amigos y compañeros Juan Carlos Tinoco Gutierrez , JavierReyes Grijalva y Marco Antonio Camacho Lopez, por la granamistad mutua y sincera que siempre hemos demostrado.A mi asesor Dr. Hector M. Perez Meana quien estuvo siempre atento ydispuesto a la elaboración del presente, al compartir susconocimientos, resolver dudas, cuestionar y dialogar cuando fuenecesario.A mis profesores y compañeros por su buena disposición y colaboración en miformación integral.A quienes de manera silenciosa y constante comparten conmigo la realidad dela vida y permiten que mi persona se refleje en ellos.Por la libertad, la incapacidad y la capacidad de amar, respetar, luchar yconstruir, Gracias DIOS.3

PROLOG0En el presente trabajo se reúnen diversas instancias que enriquecen la vidadiaria, tanto en el ámbito profesional, como en el académico y personal. Es unameta que impulsa a continuar y contribuye a mejorar las condiciones de vida delser humano.El sistema desarrollado surge como proyecto de la imperiosa necesidad deresolver un problema que se presentaba en la labor propia de la investigación.Otro factor que impulsó a la finalización de este trabajo fue la búsqueda desatisfacer la necesidad de compartir, capacidades y conocimientos, y cooperaren el mejoramiento de las condiciones de trabajo del prójimo, específicamentedisminuir el problema que se presenta al no tener a disposición deinvestigadores, la información necesaria para realizar estudios..La motivación que impulsa la realización de este trabajo es hacer uso de latecnología de información para impactar directamente en el desarrollo y diseñode los sistemas digitales. Teniendo como objetivo general diseñar y elaborar unsistema para Emular memorias EPROM ..4

íNDlCE1 . CAPíTULO I INTRODUCCIÓN ........................................................................................... 82 . CAPíTULO I1 CARACTERISTICAS GENERALES DEL SISTEMA ................................... 10. ..................................3 CAPíTULO 111 CARACTERISTICAS ESPECIFICAS DEL SISTEMA 134 . CAPíTULO IV PRUEBAS PRELIMINARES ......................................................................... 175 . CAPITULO V RESULTADOS OBTENIDOS ....................................................................... 206 . CAPITULO VI CONCLUSION .............................................................................................. 217 . BlBLlOGRAFlA ....................................................................................................................... 228 . DIAGRAMAS ........................................................................................................................... 239 . PROGRAMAS ........................................................................................................................... 245

DATOS DEL ALUMNO:0 NOMBRE: JOSE LUIS BALCAZAR PICHARDO0 MATRICULA: 89325248ASESOR:DR. HECTOR M. PEREZ MEANA0 LICENCIATURA: ING. EN ELECTRONICA0 AREA CONCENTRACION: COMPUTACIONFECHA:03-FEB-19996

CAPITULO IINTRODUCCIONTARJETA EMULADORA DE EPROMPrimero comenzaré por explicar la diferencia entre simulador y emulador ,la diferencia principal radica en el hecho de que el primero no requiere para suuso del sistema mínimo; mientras que el emulador de alguna forma esconectado al sistema mínimo. Por ejemplo, un emulador de un microprocesadores un software que tiene una salida de la PC lista para reemplazar almicroprocesador dentro del sistema mínimo.En este caso en particular hablamos de un emulador de EPROM's. Esteemulador requiere de una PC "huesped"; el poder emular la EPROM nossignifica un importante ahorro en tiempo, al no tener que esperar a que seborren las memorias para poder hacer alguna modificacion al programa durantela etapa de depuración del mismo.HOST PC RESET TARGETCLIP COMPUTEREMULATORa BIT APPLICATIONExisten tres alternativas para probar un sistema basado enmicroprocesador, a saber:Cargar el programa al sistema mediante un ligador serial. Esta alternativa esde un costo elevado dado que se requiere un programa monitor capaz demanejar los programas en código ejecutable y cargarlos en lugarespecificado; ademas de una interfase serial.7

0 Usar un emulador de microprocesador para correr el programa. Estaalternativa requiere de remover el microprocesador original del sistema, paracolocar en sus terminales el emulador de microprocesador. Es muy eficazpero inflexible a la vez. Una desventaja es su elevado costo, del orden devarios miles de dólares usualmente.Programar la EPROM e instalarla en el sistema . Esta alternativa es la demas bajo costo, pero a cambio se tiene una pérdida de tiempo considerable,teniendo que borrar y volver a grabar la memoria cada que se le hace unacorrección al programa.La TARJETA EMULADORA DE EPROM's ahorra este tiempo, generandoel código de una PC IBM o compatible y cargandolo en el emulador. ElEmulador en si es una tarjeta, la cual puede ser accesada por la PC comopuerto de entradaísalida.Por lo motivos arriba mencionados decidimos desarrollar como proyectoterminal el diseño y construcción tanto de Software como de Hardware de unaTARJETA EMULADORA DE EPROM's; La cual es una herramienta importanteen el diseño y desarrollo de sistemas digitales con microprocesadores.8

MEMORIA EPROMIDiagrama de memoria EPROM.9

CAPITULO IICARACTERISTICAS GENERALES DEL SISTEMALa unidad de proceso central trabaja a una velocidad de 4 Mhz. Pero estapuede elevarse hasta 8 Mhz con solo cambiar el cristal, o bien se puede cambiarla frecuencia externamente introduciendo un pulso de reloj por el pin 29 delMCU. Esto con el objeto de poder aprovechar la base de tiempos de otrossistemas a los que se desee acoplar o bien conseguir una sincronización.Invariablemente se sugiere un circuito adicional para aprovecharosciladores de otros sistemas que pudieran estar trabajando en conjunto,teniendo as¡ que si frecuencia fuera mayor o menor a la requerida puede dealgun modo acoplarse para que se trabaje en el valor adecuado. Para ello seplantea el uso de un sistema como el mostrado a continuación::OSC.DELBUFFERSISTEMA DIVISOR 0- 0-ANEXODIPEl orden de la división debe ser tal que :4MHZ & Fosch 8MHZSi se tiene el caso de la frecuencia del oscilador sea menor a larequerida, se podra usar un sintetizador basado en un OLL con matriculaD4046BN.Con este circuito podemos variar la frecuencia; pero se debe tenercuidado en observar ele comportamiento de las frecuencais armonicas dadoque la señal de entrada estará con la señal de salida; con el fin de evitarsumatorias de frecuencias que pudieran acarrear problemas, bastara con correrligeramente la frecuencia del sintetizador.La alimentación del sistema se realiza con una fuente simple de +5 Vcc.El consumo de corriente del sistema medido en el laboratorio es de 385mA, Porlo que bastará con una fuente que al menos proporcione 500 mA ocn el fin detener un rango de seguridad.Lo mas recomendable es la utilización de una fuente que presente buenainmunidad los transitorios y eviten la circulación por ella de la señal de reloj ysus armonicos.El sistema cuenta con pocos circuitos integrados y se han numerado en elsigueinte orden::10

IC1 MC68HCllAlIC2 74LS373IC3 74LS373IC4 74LS244IC5 74LS135IC6 741.~00IC7 27C64IC8 626411

En la fotografía se muestra un Grabador de Memorias EPROM12

CAPITULO 111CARACTERISTICAS ESPECIFICAS:EMULADOR DE MEMORIAS EPROMComo en este caso estamos llevando a cabo la realización del Hardware ySoftware de un Emulador de Eproms utilizando un sistema mínimo del68HC11 con las sguientes características:1.2.3.4.5.Microcontrolador MC68HCll Al de motorola.Memoria RAM estática 6264 de 8 KBytes de capacidad.Memoria EPROM 2764 de 8KBytes.Un separador de Datos y Parte Baja de Direcciones ya que el bus dedirecciones es multiplexado.Un decodificador de 3 a 8 74LS138 para mapear o dividir la memoria totalde 64KBytes en bloques de 8 KBytes, es decir formar 8 bloques, uno deestos bloques habilitara a el registro de control del emulador. Así estahabilitación se conectó a un DB9 para junto con el Bus de Datos del sistemamínimo manejar un registro (74LS273 O 74LS373) que nos servirá deregistro de control de la tarjeta con los Circuitos para llevar a cargo laemulacion de un programa.Es decir que sólo el registro de control mencionado esta mapeado en elsistema mínimo, esto se decidio para que no nos fuesen a faltar habilitacionesusando sólo el decodificador de 3 a 8 del sistema mínimo, además de ahorrarconecciones de dirección ya que de todos modos era necesario utilizar el bus dedatos para llenar los registros.Esto ímplica que el registro de control deberá llenarse con una palabrade control para que éste habilite o deshabilite los registros (de la y buffers detercer estado para obtener cargar un programa ( escritura de la RAM que harálas veces de EPROM a emular) o la lectura de la misma por el sistemaconectado para emular.El hardware del emulador se divide en cuatro secciones:0 Interface de Ent. / Sal . A la PC : tiene una etapa lógica a base decomparadores y decodificadores, para direccionar ya sea registros para delectura o escritura y buffers para comunicar el bus de datos de la PCcon latarjeta.13

Control lógico; consta de 2 MUX de 4 bits c/u y un registro de 8 bits quefunciona como registro de Control Maestro (MCR), además de dos PPI8255.Los MUX y el registro se encargan de proporcionar las líneas de controlCRD, WR, CS , etc para manejar la memoria de la tarjeta. los dos 8255trabajan en paralelo para comunicar a la memoria de la tarjeta con la PC. Elpuerto A de ambos 8255 funciona como puerto de Ent. / Sal. de 16 bits paraenvíar o recibir datos. El puerto B de ambos 8255 funciona como puerto deSalida para envíar direcciones a la tarjeta. La PC accesa la memoria comouna de 32 Kbytes por 16, así toma palabras de 16 bits.Espacio de memoria; se cuenta con dos memorias RAM Estáticas 62256de 32 Kbytes x 8, una conectada a la parte baja del bus y la otra a la partealta.Buffers; son cuatro buffers octales, dos para datos y dos para direcciones.El software es implementado en lenguaje C, y consta de un programaprincipal y cinco subrutinas.Las subrutinas son:MEM-TEST.- prueba la mem. del emulador y su lógica de acceso.BOARD-START.- Comienza la emulación.BOARD-STOP.- Termina la emulación.RW-EPROM.- Lee o escribe una palabra de o hacia el emulador.GET-FVALUE.- Revisa que los datos tengan el formato específicado.Generalmente este es diseñado para utilizar sistemas basados en el8088/8036. El cual acepta archivos del usuario ejecutables para cargarse en elformato de archivo MS DOS.EXE.Para usar el emulador con un sistema basado en otro procesador. , esnecesario reconfigurar el programa principal a fin de obtener el formatoadecuado.Los tipos de memoria. que pueden ser emuladas son: 27256, 27128,2764, 2732, o 2731 6, y c/u en cualquiera de las sigs. configuraciones:a) . u-proc. de 8 bits ( 8088) con una EPROMs. El código es cargado en lamemoria RAM baja.b) . u-proc. de 8 bits ( 8088) con dos EPROMs. El código es cargado primeroen la RAM baja y luego en la alta.c) . u-proc. de 76 bits (8086) con dos EPROMs. Se gurda el primer byte en laRAM baja y el segundo en la RAM alta y así sucesivamente.Después de cargar el código en la RAM, la emulación comienzallamando la subrutina BOARD-START, la cual deshabilita la PC y cede elcontrol a la tarjeta para comunicarse con el sistema mínimo.14

Descripción de los circuitos separadores de direcciones.El bus de direcciones del sistema mínimo controlador se conecta a lasentradas de un buffer 74244 y las salidas de éste se conectan al bus dedirecciones de la memoria RAM (Emuladora de Eprom). Este buffer esta activocuando se esta cargando y esta en tercer estado si se esta emulando. Paraseparar el bus de direcciones del sistema a emular se conecto a las entradas deotro buffer y las salidas de éste se conectan al bus de direcciones de la memoriaRAM (Emuladora) ; este buffer estará activo mientras se este emulando ydesactivando cuando se este cargando.El siguiente problema al que nos enfrentamos y el cual nos causomuchos conflictos y al que dedicamos una gran cantidad de tiempo pararesolverlo. Fue que los buffers de salida de datos en la parte de Emular no lohacían correctamente debido a las compuertas implementadas en la lógica decontrol de dicho dispositivo, por lo tanto los datos no podían ser leídos delsistema que se estaba emulando y al ver la entrada y salida de datos de losbuffers, observamos que el problema estaba en que el ciclo de lectura del microque se utilizó para emular era muy rapido y los buffers no permitían esta lecturade manera amigable, posteriormente en lugar de los buffers se colocaronalambres simulando la salida de los buffers y comprobamos si se pidía emular,como la prueba fue satisfactoria tratamos de implementar una lógica de controlmás sencilla, pero al revisar nuevamente las pruebas sólo se emulabaparcialmente ya que los programas a emular sólo funcionaban aleatoriamente.Finalmente decidimos usar un latch 74LS373 de 3 estados o transparente yaque no necesita pulso de reloj para retener los datos, con la salida LE (latchEnable) habilitada todo el tiempo mientras que el OE (Open Enable) fueconectado al CS de la RAM en OR con el Bit de selección Carga-Emula que vaal MUX, con esto se elimino este problema.15

CAPITULO IVPRUEBAS PRELIMINARES:El proyecto que estamos llevando a cabo requirió de pruebas previas lascuales nos Ilevarón a obtener el circuito actual, es decir que se realizarondiseños viables teóricamente, pero que en la practica en ciertas ocasiones nonos funcionarón satisfactoriamente. A continuación describimos algunas deellos:PARA LA PARTE DE CARGA, (primera versión).En primer término se instalarón tres bases de los registros Lath 374,usando dos para direcciones; uno para la parte alta y otro para la parte baja ydos para datos, uno para la parte baja y dos para la parte baja de un dato delongitud de 16 bits y otro para la parte baja del dato. Estós 4 Lath se conectarónen paralelo al bus de datos del sistema mínimo del 68HC11 para que ésteenvíara directamente la palabra a cada uno de ellos dependiéndo deldireccionamiento, ya que éstos registros se mapearón desde el sistema mínimo,la salida de éstos laths se conectarón al bus de direcciones y al bus de datos delas memorias RAM de la tarjeta emuladora.CONSTRUCCION DE PRUEBAS DEL HARDWARE Y SOrrWAREPRUEBA DEL REGISTRO DEL CONTROLSOFTWAREHARDWAREEMULA EQU %OOOOOOOOREG-CONTROL EQU $A0000ORG $2000LDAA #EMULASTAAREG-CONTROLESPERA BRA ESPERA17

SOFTWARE para probar el bit de EmulaciónCARGA EQU %10000000ORG $2000LDAASTAA#CARGAREGCONTROLESPERA: BRA ESPERASOFTWARE para probar el bit de carga.Para probar si el registro de control funcionaba envíamos la palabra decontrol desde el sistema medimos con el múltimetro el nível del pin que nos dala carga o emulacion, así como la OE de cada etapa, primero envíamos lapalabra para la Emulación y comprobamos el estado que deberla ser O (cero) ehicimos lo análogo con la palabra para la Carga, esta prueba se implemento alprincipio como a lo largo de todo el desarrollo del sistema.18

PRUEBA PARA LA CARGA DE LOS REGISTROSSOFTWAREHARDWAREREG-DATOBAJO EQU $6000REG-DATO ALTO EQU $6001REG-DIRBAJA EQU $6002REG-DIRALTA EQU $603ORG $2000LDAA #$O0STAA REG-DIRALTALDAA #$O1STAAREG-DIRBAJALDAA #$O3STAA REG-DATOBAJOESPERA:BRAESPERA19

CAPITULO VRESULTADOS OBTENIDOS :En este caso tenemos que en el proyecto del Emulador de memorias EPROM,llevamos los siguientes resultados :1.2.3.4.Si nos fuincionó el sistema mínimo en el cual estamos utilizando elMicrocontrolador MC68HCll Al de Motorola. El mapeo se realizó utilizandoaun decodificador de 3 a 8 (74LS138) para tener 8, uno de estos bloques dememoria nos servirá para habilitar el registro de control.Armamos los retenedores de datos y direcciones con registros (Latch)74LS373 los cuales sirven para la etapa de cargar el programa en la RAMque servirá de memoria Emuladora de EPROM. Es decir que estos registrosnos servirán para fijar la dirección y el dato que se debe guardar en taldirección.Armamos la interfase de Entrada / Salida Serial Usando el circuito integrado1CL232. Este CI es usado en este caso de interfase para convertir de nívelTTL a RS232 la línea de transmisión (TxD) de sistema mínimo delMC68HCllAl a la Computadora y recíprocamente de la computadora alsistema mínimo, usando un conector DB9 Ó DB25 ya que ambos conectoreslos instalamos en el sistema.Conectamos las memorias 2 memorias RAM 27256 para obtener un bus dedatos del 6 bits, sólo que para su control necesita de un programa.5.Se realizó el programa principal para la PC que una vez dada una ruta deacceso como por ejemplo "A:\*.S19" nos puede dar el directorio de todos losarchivos con extensión S19 aceptando también extensiones como : *.*,*. pas, * .corn, *. hex, etc y desplejar un archivo de texto para poder visualizar unarchivo fuente (extensión .ASM) o uno ensamblado ( extensión . S19, . HEX,. BIN ) .6.7.Se realizó un programa para la computadora que permite la comunicaciónserial, sólo que tuvimos problemas, en el mismo y por lo tanto no logramos latransmisión serial.Además se realizó un programa que convierte de formato motorola. S19 aformato binario que a su vez despliega direcciones y contenidos del archivoespec íf icado.20

CAPITULO VICONCLUSION.Programar la EPROM e instalarla en el sistema. Esta es laalternativa de más bajo costo. Pero a cambio se tiene una pérdida de tiempoconsiderable, teniendo que borrar y volver a grabar la memoria cada que se lehace una corrección al programa.El emulador de EPROM ahorra este tiempo generando. El código en unaPC IBM o compatible y cargandolo en el emuladorEl emulador en si es una tarjeta, la cual puede ser accesada por la PCcomo puerto de EnVSal. Esta tarjeta consta de 64 Kbytes de memoria RAM. Asímismo el sistema mínimo puede accesar esta tarjeta directamente como si fuerauna EPROM y leer el código a ejecutarse.Esta es una herramienta de gran utilidad sobre todo para todos aquellaspersonas que se dedican al diseño y desarrollo de sistemas digitales, ya querepresenta un gran ahorro de tiempo. Elimina el trabajo de borrar y grabar losprogramas en las memorias EPROM. Ya que el Emulador se puede usar parahacer todas las pruebas y validaciones del programa que se va almacenar en lamemoria EPROM y una vez obtenido el resultado correcto, entonces ahora si elprograma se graba en la memoria EPROM y se instala en el sistema.21

BIBLIOGRAFIA:0 Título: DESIGN AND IMPLEMENTATION OF AN EPROMEMULATOR AS A LOW-COST MICROPROCESORDEVELOPMENT TOOL.Autores: Yu Cheng Liu y Geofrey Showalter.0 Revista: MICROPROCESSOR AND MICPOSYSTEMS.Volumén: 17.Número: 10.Fecha: Diciembre de 1993.0 Reference Manual M68HC11MOTOROLA INC. ,1991PREVIOUS EDITION 1990.22

8a$1**IrafbDiagrama de mulador de EPROhiel Instituto Nacional de Invenciones Nucleares.23

PROGRAMA PRINCIPAL PARA EL EMULADOR DE EPROMSProgram Proyecto.UsesDos, Crt, App, Menus, Drivers, Objects, Views, Dialogs.ConstcmArchivoAbrir =201;cmArchivoSalvar =202;cmEditarOtra =211;cmEditarCambiar =212;cmEditarEliminar =213;cmSiguienteTarjeta =221;cmTarjetaAleatoria =222;cmDirectorio =223.TY PeCad2O=String[20];TAplicTarj = Object(T Aplication)Procedure InitMenuBart;Virtuai;Procedure InitStatusLine;VirtuaI;Procedure HandleEvent(Var Suceso:TEvent); Virtual;End;Procedure TAplic Tarj.lniMenuBar;VarR:TRec;BeginGetExtent(R);R.B.Y:=l;MenuBar:=New(PMenuBar,lnit(R,NewMenu)NewSubMenu( A rchivo;hcNoContext,NewMenu,)Newltem( D írectorio;”.O,cmDirectorio.hcNoContext,24

Newhem( T erminar".Alt-X',kbAItX,cmQuit,hcNoContext,Nil))).NewSubMenu/",( C omunicacion )Newltem( P uerto .".O,cmEditarOtra,hcNoContext,Newltem( B audaje.".O,cm Editarcambiar, hcNoContext,Newltem( b I ts datos" .".O,cm EditarEliminar,hcNoContext,Newltem("Bit pa R o'.".O.cmEditarEliminar,hcNoContext,Nil))))).Nil)))));End;{xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx}Procedure TAplic TarjhitStatusLine;VarR:TRect;BeginEnd;GetExtent(R):R.A.Y:=R.B.Y-l;StatusLine:=New(PStatusLine,Init(R,NewStatusDef(O.$FFFF,NewStatusKey(' Alt-X Terminar ' .kbAltX,cmQuit,NewStatusKey(' F3 Emular '.kbF3.cmArchivo Abrir,NewStatusKey(' F1 O Menu' . kbF1 O,cmMenu,Nil))).Nil))):Peocedure Cuadro Simple(Nombre : String);VarDiálogo : PDialog:R:TRect;Contro1:Word;BeginR.Assign(20,9,55,15);Diálogo:=New( PDialog,lnit(R,Nombre));With Diálogo DoBeginR.Assign(4,2,29,4):Insert(New(PnButton,Init( R.'(no lmplementado Aun)'.cmOk,bfDefault)));End;{xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx}Procedure Inicializa;VarRegs: Registers;BeginWith Regs DoBeginDx:= 1;AH:= O:AL:= $23;25

Flags:= O;Intr( $1 4,Regc);End;End;{ X X X X X X X X X X X X X X X X X X X X X X X ~ xxxxxxxx}{$F+){$L TRANSMIT}Procedure TRANSMIT(Carácter:Char);External;Procedure Abrir Archivo:Var Carácter,c:Char;Programalstring ;archivo:text;BeginWindow(2,12,78,23);Textcolor( 14;)Textbac kg round ( 1 );Write]n(' + ____-________EMULAR _______________Write]n(' I I' );Write]n(' I I' );Write]n(' + ________________-________--------- +' 1;Window(3,13,77,22);Gotoxy(1 ,l);Write]n('Programa A ENVIAR :' );Textcolor( 15);read(programa);{Borra la ventana};Readln;Window(2,12,78,23);Textcolor( 1 );Textbackground(7);Write] n (' ' 1;Write]n(' ' 1;Write]n(' ' );Write]n(' ' 1;Assign(Archivo,Programa);Reset(Archiv0);In icializa;Window(2,12,78,23);Textcolor(0);Textbac kg rou nd(7);Write]n('+ ........................................................................Write]n('l 1') ;Write]n('l 1') ;Write]n('l1');Write]n('l1');Write]n('l1');Write]n('l1');Write]n('l1');Write]n('(1');Write]n('l1');Write]n('l+ ........................................................................Window(32,12,78,13);Textcolor(l6);') :+' 1;+' );26

Text bac kg round (7);Write]n(' TRASNMITIENDO' ):Window(3,13,76,21);Textcolor( 1 );Text bac kg round (7);RepeatRead(Arch ivo,Carácter);{TRANSMIT(Carácter);}Write(Carácter);Delay( 1 O);Until(Keypressed);Close(Archivo);Window(2,12,78,23);Texcolor( 1 );Textbackground(7);Write]n('Write]n('hWrite]n'(Write]n'(Write]n'(' 1;' );' );')')Write]n'(Write]n'(Write]n'(Write]n'('1'1')'\IWrite]n'(End;I )Procedure VerDirectorio;VarDatos:Text;27

Ruta:Cad20;Dir1nfo:SearchRec;Drive, Resuitado:Integer;Tecia:Char;integer;BeginDrive:=O;Window(2,1278,23);Textcoior(l4);Textbackground( 1 );Write]n(’+ _____________ DilRECTORIO------------- +’);Write]n’(l 1’);Write]n’(+ ____________________________________Ruta:=’x.s19’Window(3,13,78,25);Textcolor(l5);Repeatgotoxi( 1 ,l);Write(Ruta);TextColor(l4);gotoxi( 1 ,l);Read(Ruta);if (Ruta=#(l3)Then EXIT;Case Ruta[l]Of’a’ : Drive:=l ;’b’ : Drive:=2;’c’ : Drive:=3;’A’: Drive:=l ;’B’ : Drive:=2;’C’ : Drive:=3;End:+’) ;Un t i I ((Ruta[ 1 ]# 1 3)Or(Ruta[l ]=’a)or (Ruta[ 1 ]=’b’)or (Ruta[l ]=’c’)or(Ruta[l ]=’A)or (Ruta[l +=’B)or (Ruta[ 1 ]==’B)or(Ruta=’x’x)or (Ruta=’x.s19’)or (Ruta=’x.hex’ )or(Ruta=’x.exe’)or (Ruta=’x.com’));Window(2,12,78,23);Textcolor( 1 );Text bac kg round( 7);Write]n’( ’ );Write]n’( ’ ):Write]n’( ’ ):Write]n’( ’ 1;FindFirst(Ruta,Directory,Dirlnfo);Procedure Otra Tarjeta;BeginCuadro Simple(‘ Otra Tarjeta’ );End;(XXXXXXXXXXXXXXXMXXX~~XXXXXXXXXXXXXXXXXXXX~XXXX}Procedure Cambiar Tarjeta;BeginEnd;28

{xxxxxxxxxxxxxxxxxxx~xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx}Procedure Eliminar Tarjeta;BeginEnd;{xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxXxxxxxxxxXxx}Procedure Siguiente Tarjeta;BeginEnd;{xxxxxxxxxxxxxxxxxxx~xxxxxxxxxxxxxxxxxxxxXxxxxxxxxxxxxxx}ProcedureTarjeta Aleatoria;BeginEnd;(xxxxxxxxxxxxxxxxxxxxxXxxxxxxXxxxxxxxxxxxxxxXxxxxxx}Procedure TAplic Tarj.Handle Event(Var Suceso:TEvent):BeginTAplication. HandleEvent(Suceso);If Suceso. What = Ev Command ThenBeginCase Suceso. Command OfcmArchivoAbrir :AbrirArchivo;crnDirectorio :Ver Directorio;cmArchivo Salvar :SalvarArchivo;cmEditar Otra :Otra Tarjeta;cmEditar Cambiar :Cambiar Tarjeta:cmEditar Eliminar Eliminar Tarjeta;cmsiguiente Tarjeta :Siguiente Tarjeta;cmTarjeta Aleatoria :Tarjeta Aleatoria;ElseExit:End;Clear Event (Suceso);End;End;{ X x x X X x x x x x x x x x x x x x x X x x ~ }VarAplic Tarjetas:TAplic Tarj;BeginAplic TarjetasJnit;Aplic Tarjetas,run;Aplic Tarjetas, Done;End.PROGRAMA QUE ES LLAMADO POR EL PRINCIPAL PARA REALIZAR LATRANSMISIONPOR EL PUERTO SERIE DE LA PC29

:Inicialización del segmento código.CODE SEGMENT BYTE PUBLICASSUME CS: CODEPUBLIC TRANSMITTRANSMIT PROC FARPUSH ,BPMOV BP,SP:Trammite despues de revisar el puerto serie.TRANSDATO: MOV DX,3FDHIN AL,DXTEST AL,40HJNZ ENVDATOJMP TRANSDATOENVDATO: MOV AX,[BP+OG]MOV DX,3F8HOUT DX,ALPOP BPRET 4TRANSMIT ENDPCODE ENDSEND30

PROGRAMA QUE CARGA EL ARCHIVO DESDE LA PC A LA RAM DELSISTEMA MINIM0 68HC11DISP-COMEQU $COO0DISP-DATEQU $COO1xxxxxxxxxxxxxxxxxxxxxxxxxx~xxxxxxxxxxxxxxxxxxxxxxxxXBAUD EQU $102BSCCRl EQU $102CSCCR2 EQU $102DSCSR EQU$102ESCDAT EQU $1 02FCOPRST EQU $1 03APORTA EQU $DO00PORTB EQU $DO08xxXXXXXXxxxxxxXXXXxxxxxx~xxxx~xx~xxxxxxxxxxxxxxORGS $33HOSTDEVRMB 1IODEV RMV 1TMPl RMB 1TMP2 RMB 1TMP3 RMB 1TMP4RMB 1PTR3 RMB 2AUTOLF RMB 1xxxxxxxxxxxxxxxxxxxx~xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxSHFTREG RMB 2xxxxxxxxxxxxxxxxx~xxxxxxxxxxxxxxxxxxxxxxxxxXORG $B600x Apuntador de pila al final de la ram externa.LD S #$3FFFXxlnicialización del display.LDAA.$OlSTDAA DISP-COMJSR VERlF-DISPLDAA#$02STAA DISPCOMJSR VERIF-DISPLDAA #$38STAA DISP-COMJSR VERIF-DISPLDAA #$ODSTAA DISP-COMJSR VERIF-DISPLDAA $06STAA DISP-COMJSR VERIF-DISPLDAA $80STAA DISP-COM31

JSR VERIF-DISP~~XXXXXXxx~XXXX~~XXXXXXXXxxXXxxxxxxxxXXxxxxxxXXxx~xxxxxxiniciallización del S CI.JSR ON SCIXxMensaje inicial de cargando programa.LDX # MENSAJEJSR ENVIALETXxlnicialización de TMP3 que es el indicador de erroresxSi TMP3=O:No hubo errores.x TMP3=1 :Error en recepción.x TMP3=2:Error dechecsum.x x X X X X x x X X x x x x x x x X ~ X X X X X X X X X X X X X X X X X X XX LDAA #$O0X STAA TMP3XLOADS: EQUxLDAA#$COSTAA DISP-COMJSR VERIF-DISP~~XXXXX~XXXXXXXX~xxXXXXXXxxXXxxxxxxXXXXxxxxXXXXXXXXXXXx Espera del primer carácter de la línea de un archivo.Sl9.LOAD 10: EQUxJSR INS CIx Espera si no hay dato listo en el SCI.TSTABEQ LOADD 10Xx Si el primer carácter es 'S' continúa,si no espera nuevamente.CM PA# 'S'BNE LOAD 10Xx Si llego 'S' se despliega.STAA DlSP-DATJSR VERIF-DISPXx Espera el siguiente carácterque puede ser ' I 'o ' 9 ' .LOAD 12: JSR INS CITSTABEQ LOAD9OxXx Si es '1' , continúa leyendo el resto de la linea.CMPA # '1'x Si nofue ni '9' ni '1' vuelve a leer desde el inicio la línea.BNE LOAD 10Xx Si fue '1' .desplegarlomen el display.STAA DISP-DATJSR VERIF-DISPXx lnicializa la variable TMP4 a cero para el cheksum.CLR TMP4XxObtiene el número de bytes que siguen en la línea.LDAA #$8E32

XSTAA DISP-COMJSR VERIF-DISPJSR BYTEXLDAB SHFTREG+lXB =Contador de bytes.SUBB#$2Xx Obtiene la dirección base.LDAA#$C3STAA DISP-COMJSR VERIF-DISPXJSR BYTEXJSR BYTEXXX = Dirección base.LDX SHFTREGCPX#$E000BHS DESPLAZABRA NODESPLADESPLAZA: PSHAPSHBLDD SHFTREGSUBD #$COO0STD SHFTREGPULBPULANODESPLA: LDX SHFTREGDEXXx Obtiene el siguiente byte (los contenidos).LOAD20: JSR BYTE1INXXx Revisa si llego al final del conteo de bytes.DECBXx Si B=O entonces realiza el Cheksum.BEQLOA 030Xx Brinca si hubo un indicio de errorX TST TMP3X BNE LOAD9XxCarga cada contenido a envíar en A.LDAA SHFTREG+lXXLOS envía a la dirección X.JSR WRITEXxVerifica que se haya guardado el dato de la ram.X CMPA O.X.xBrinca si la ram esta bien.X BEQLOAD 20xfinal de la bajada.33

BRA LOAxxxxxxxxxxxxxxxxxxxxxxxxXXXXXXXXxxxxxxxxxxxxxCheksum.LOAD 30: LDAA #$O1STAA DISP-.COMJSR VERlF-DlSPXxBrinca si no hay error:X TST TMP3X BNE LOAD9Xxhace el cheksum:X LDAA TMP4X INCAx Brinca si la línea s 1 es correcta.XBEQ LOAD9x Indica el error de cheksum.X LDAA #$O2X STAA TMP3lBRA LOAD9XXXXXXXXXXXXXXXXMXXXXXXXXXXXXXXXXXXXXXXXXLOADSO: STAA DISP-DATJSR VERIF-DISPJSR BYTELDAB SHHFTREG+lLOAD91:JSR BYTEDECBBNE LOAD91ATORA: BRA ATORAxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxXXXXxBYTE: PSHBPSHXXxLee el SCl(primer byte).BYTEO: JSR INSClTSTABEC BYTEOxconversión a binario.JSR HEXBINXxLee el segundo byte en el SCIBYTEl: JSRlNSClTSTABEC BYTE1JSR HEXBINXLDAA SHiTREG+lADDA TMP4xSuma para el cheksum.STAA TMP4PULX34

PULBRTSXXXXXXXXXXXXXXXXXXXXXXXXXXXXMXXXXXXXXXXXXBYTE1 : PSHBPSHXLDAB #$CASTAB DISP-COMJSR VERIF-DISPXBYTEOl: JSR INSCITSTABECBYTEOISTAA D IS P-DATJSR VERIF-DISPJSR HEXBINBYTE11: JSR INSCITSTABEC BYTE 1 ISTAA DISP-DATJSR VERIF-DISPJSR HEXBINLDAA SHFTREG+lADDA TMP4STAA TMP4PULXPULBRTSxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx HEXBIN: Convierte el caracter ASCII EN A axxun binario y lo envia a SHFTREG. xxxxxxxxxxxxxxxxxxxxxxXXXXXXXXxxxxxxxxxHEXBIN: PSHAPSHB.35
