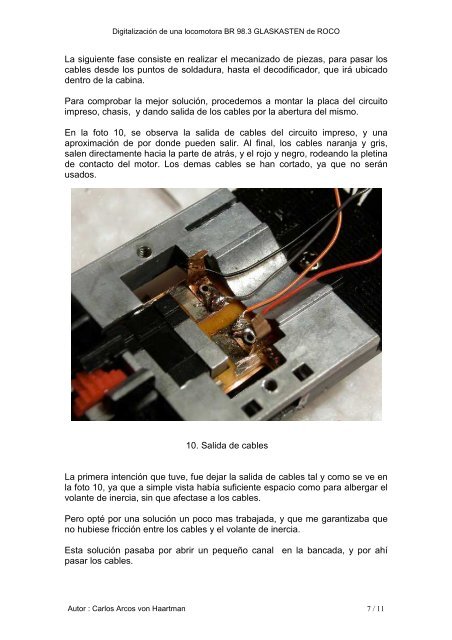

Digitalización de una locomotora BR 98.3 GLASKASTEN de ROCOLa siguiente fase consiste en realizar el mecanizado de piezas, para pasar loscables desde los puntos de soldadura, hasta el decodificador, que irá ubicadodentro de la cabina.Para comprobar la mejor solución, procedemos a montar la placa del circuitoimpreso, chasis, y dando salida de los cables por la abertura del mismo.En la foto 10, se observa la salida de cables del circuito impreso, y unaaproximación de por donde pueden salir. Al final, los cables naranja y gris,salen directamente hacia la parte de atrás, y el rojo y negro, rodeando la pletinade contacto del motor. Los demas cables se han cortado, ya que no seránusados.10. Salida de cablesLa primera intención que tuve, fue dejar la salida de cables tal y como se ve enla foto 10, ya que a simple vista había suficiente espacio como para albergar elvolante de inercia, sin que afectase a los cables.Pero opté por una solución un poco mas trabajada, y que me garantizaba queno hubiese fricción entre los cables y el volante de inercia.Esta solución pasaba por abrir un pequeño canal en la bancada, y por ahípasar los cables.Autor : Carlos Arcos von Haartman 7 / 11
