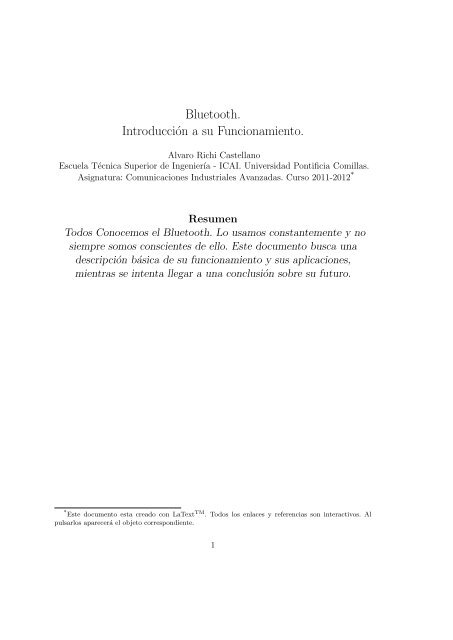

Bluetooth. Introduccion a su funcionamiento

Bluetooth.
Introducción a su Funcionamiento.
Alvaro Richi Castellano
Escuela Técnica Superior de Ingeniería - ICAI. Universidad Pontificia Comillas.
Asignatura: Comunicaciones Industriales Avanzadas. Curso 2011-2012 *
Resumen
Todos Conocemos el Bluetooth. Lo usamos constantemente y no
siempre somos conscientes de ello. Este documento busca una
descripción básica de su funcionamiento y sus aplicaciones,
mientras se intenta llegar a una conclusión sobre su futuro.
* Este documento esta creado con LaText TM . Todos los enlaces y referencias son interactivos. Al
pulsarlos aparecerá el objeto correspondiente.
1

Índice
1. Historia 3
2. Introducción a la tecnología 3
3. Descripcion detallada 4
3.1. Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4. Arquitectura 5
4.1. Controlador Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1.1. Nivel de Radiofrecuencia . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1.2. Nivel de Banda Base . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.1.3. Nivel de Gestion de Enlace . . . . . . . . . . . . . . . . . . . . . . 9
4.2. Host Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.2.1. Protocolo de Control y Adaptación de Enlace Lógico . . . . . . . . 10
4.3. Estándares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5. Objetivo 12
5.1. Uso Principal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
5.2. Otros Usos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6. Estudio Comparativo y Razonado Sobre Otros Sistemas, Redes o Tecnologías
13
6.1. Industria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7. Conclusión 15
8. Referencias 16
2

1. Historia
Bluetooth fuen nombrado en homenaje al rey danés Harald Blåtand (Harold Bluetooth
en inglés) conocido por ser un gran comunicador y por haber unificado los pueblos
de Dinamarca, Noruega y Suiza. Bluetooth fue creado con la intención de comunicar dos
tecnologías diferentes, los ordenadores y los teléfonos móviles. A comienzos del año 2000
el Bluetooth SIG lanzó el logo como la fusión de dos letras del alfabeto rúnico,
hagall ( ) y berkana ( ) que representan la H y la B, las iniciales del rey.
Cuandovio en 1994 Ericsson vio la necesidad de una conexion entre dispositivos, con
una interfaz vía radio y de bajo coste y consumo, se puso a investigar. Se llegó en un
principio a un sistema basado en los principios de la comunicación por radio de corto
alcance, llamado Mclink, y en seguida se vio que tenía múltiples aplicaciones. Para que
tuviera éxito se necesitaban muchos apoyos y así, en 1998, nació el Bluetooth Special
Interest Group (SIG), promovido por Ericsson, Nokia, Toshiba, IBM e Intel, logrando
unificar a empresas líderes en el sector de las comunicaciones en un proyecto común, la
clave del éxito del Bluetooth. Además de los inevitables intereses económicos, el principal
motivo técnico de la unión fue el de establecer un dispositivo estándar y un software que
lo controlase.
2. Introducción a la tecnología
Bluetooth es una especificación industrial para (WPAN) 1 que posibilita la transmisión
de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia.
La necesidad de empresas de informática y de telecomunicaciones de desarrollar una
interfaz abierta y de bajo coste para facilitar la comunicación entre dispositivos sin la
utilización de cables, aprovechando la movilidad de los dispositivos inalámbricos, dio
como resultado una tecnología cuyo nombre clave fue ”Bluetooth”. Todos hemos experimentado
la incomodidad que surge cuando se empiezan a conectar periféricos a un
computador, o cuando conectamos otros dispositivos electrónicos en el hogar, con una
maraña de cables que se hace difícil de controlar. Entonces nos ponemos a pensar en lo
fácil que sería si todas estas conexiones se hicieran utilizando otros medios distintos a los
cables físicos, como pueden ser los infrarrojos, la radio o las microondas. Pues bien, esta
problemática ya se ha superado y los resultados están en el mercado; pero ahora surge
1 Redes Inalámbricas de Área Personal 3

otro problema y es que son muchos los estándares y las tecnologías que existen, incompatibles
entre sí. Es imprescindible entonces contar con un dispositivo universal, válido
para la conexión de todo tipo de periféricos, y que funcione de manera transparente para
el usuario. Eso es Bluetooth.
Frente a otras tecnologías actuales, como es la de infrarrojos promovida por la IrDA
2 o DECT, Bluetooth cuenta con el apoyo de la industria de Informática y de Telecomunicaciones,
lo que en cierta medida garantiza su éxito. Aunque hay un alto número de
fabricantes que incorporan el interface IrDA en sus teléfonos, incluidos Ericsson, Motorola
y Nokia, su uso resulta frustrante para muchos usuarios que tratan sin éxito descargar
información desde sus PC o PDAs hasta sus teléfonos móviles, o viceversa. Los dispositivos
que incorporan Bluetooth se reconocen y se hablan de la misma forma que lo hace
un ordenador con su impresora; el canal permanece abierto y no requiere la intervención
directa y constante del usuario cada vez que se quiere enviar algo. El bajo precio que se
espera alcancen estos productos hará que su inclusión en cualquier dispositivo suponga
un bajo coste para el fabricante y el usuario.
3. Descripcion detallada
3.1. Funcionamiento
Cada dispositivo deberá estar equipado con un microchip, llamado Transceptor, (Figura
1) que transmite y recibe en la frecuencia de 2.4 GHz, disponible en todo el mundo
(con algunas variaciones de ancho de banda en diferentes países. Ver tabla 5). Además
de los datos, están disponibles tres canales de voz. Cada dispositivo tiene una dirección
única de 48 bits basado en el estándar IEEE 802.15.1.
Gracias a este protocolo, los dispositivos que lo implementan pueden comunicarse
entre ellos cuando se encuentran dentro de su alcance. Debido a la naturaleza de las
transmisiones, los dispositivos no tienen que estar alineados y pueden incluso estar en
habitaciones separadas si la potencia de transmisón lo permite. Estos dispositivos se
clasifican como Clase 1, Clase 2 o Clase 3 en referencia a su potencia de transmisión,
siendo totalmente compatibles los dispositivos de una clase con los de las otras.
En la mayoría de los casos, los dispositivos no son de la misma clase. El receptor, por
ejemplo un PC, sería de clase 1, mientras que el emisor, un smartphone, pertenecería a la
clase 3. De esta manera, la mayor sensibilidad y potencia de transmisón del dispositivo
de clase 1 permite que la señal llegue con energía suficiente hasta el de clase 3. Además,
la mayor sensibilidad del dispositivo de clase 1 reconocerá la señal del dispositivo de
clase 3 aunque sea débil.
Las especificaciones principales del Bluetooth son:
Banda de Frecuencia: 2,4 GHz (Banda ISM).
Potencia del transmisor: entre 1 y 100 mW, típica de 2,5 miliwatios.
2 Infrared Data Association
4

Figura 1: Transceptor Bluetooth
Clase Potencia Máxima Permitida Rango (Aproximado)
Clase 1 100 mW 20 dBm 100 metros
Clase 2 2.5 mW 4 dBm 10 metros
Clase 3 2.5 mW 0 dBm 1 metro
Tabla 2: Clases de Bluetooth
Canales máximos: hasta 3 de voz y 7 de datos por piconet.
Velocidad de datos: hasta 720 kbit/s por piconet.
Rango esperado del sistema: hasta 100 metros .
Número de dispositivos: 8 por piconet y hasta 10 piconets.
Tamaño del Módulo: 0,5 pulgadas cuadradas (9x9 mm).
Interferencia: Bluetooth minimiza la interferencia potencial al emplear saltos rápidos
en frecuencia =1.600 veces por segundo.
4. Arquitectura
La especificación principal de Bluetooth (denominada core) define el nivel físico
(PHY) y el control de acceso al medio (MAC). La especificación principal cubre los
cuatro niveles inferiores y sus protocolos asociados junto con el protocolo de descubrimiento
de servicios (SDP) y el perfil de acceso genérico.
5

Los niveles inferiores de la pila de protocolos constituyen el controlador Bluetooth(hardware),
que contiene los bloques fundamentales de la tecnología, sobre los cuales se apoyan los
niveles superiores y los protocolos de aplicación. El controlador Bluetooth se compone
de:
El nivel de radiofrecuencia.
El nivel de Banda Base.
El nivel de Gestión de Enlace
El resto de niveles de base y los protocolos de aplicación residen en el anfitrión Bluetooth,
o Host y se definen a nivel software. El Host e se comunica con el controlador
utilizando un interfaz estándar . Ambas entidades pueden integrarse para su uso conjunto
en sistemas embebidos, o se pueden utilizar de forma intercambiable. El nivel más
importante del anfitrión es el protocolo de control y adaptación de enlace lógico o L2CAP
3
Figura 3: Pila de Protocolos Bluetooth
Los 4 niveles arriba descritos no son imprescindibles para que un sistema Bluetooth
funcione, aunque son los que se definen como obligatorios. Es posible que se necesite
una capa HCI 4 que permite disponer de una capa de acceso homogénea para todos los
módulos Bluetooth de banda base, aunque sean de distintos fabricantes.
3 Logical link control & adaptation protocol
4 Host Controller Interface
6

4.1. Controlador Bluetooth
4.1.1. Nivel de Radiofrecuencia
El nivel de radiofrecuencia (RF) está formado por el transceptor físico y sus componentes
asociados. Utiliza la banda ISM de uso no regulado a 2,4 GHz, lo que facilita la
consecución de calidad en la señal y la compatibilidad entre transceptores. La banda de
2.4GHz forma parte del ISM 5 (Ver tabla 4). En principio, estaban reservadas para otros
usos, pero como los dispositivos que usen la banda ISM deben presentar una tolerancia
a las interferencias y no se necesitan licencias para usar estas bandas, el bluetooth ha
ocupado la banda de los 2.4GHz. A nivel mundial esta banda se encuentra disponible,
pero el ancho de banda puede diferir según el país.
Rango de Frecuencia Frecuencia Central
6.765 MHz 6.795 MHz 6.780 MHz
13.553 MHz 13.567 MHz 13.560 MHz
26.957 MHz 27.283 MHz 27.120 MHz
40.660 MHz 40.700 MHz 40.680 MHz
433.050 MHz 434.790 MHz 433.920 MHz
902.000 MHz 928.000 MHz 915.000 MHz
2.400 GHz 2.500 GHz 2.450 GHz
5.725 GHz 5.875 GHz 5.800 GHz
24.000 GHz 24.250 GHz 24.125 GHz
1.000 GHz 61.500 GHz 61.250 GHz
122.000 GHz 123.000 GHz 122.500 GHz
244.000 GHz 246.000 GHz 245.000 GHz
Tabla 4: Bandas ISM definidas por ITU-R
Normalmente se disponen de 79 canales de comunicación para el Bluetooth, aunque
hay algunos paises en los que los canales están limitados.
País Rango de Frecuencia Canales Disponibles
Europa & EEUU 2400 - 2483.5 MHz 2402 to 2480 MHz (79 canales)
Japón 2471 - 2479 MHz 2473 to 2495 MHz (23 canales)
España 2445 - 2475 MHz 2449 to 2471 MHz (23 canales)
Francia 2446.5 - 2483.5 MHz 2454 to 2476 MHz (23 canales)
Tabla 5: Bandas y Canales Bluetooth en diferentes paises
5 Industrial, Scientific and Medical radio band
7

4.1.2. Nivel de Banda Base
Por encima del nivel de radiofrecuencia se encuentra el nivel de banda base (baseband,
BB), que controla las operaciones sobre bits y paquetes, realiza detección y corrección
de errores, broadcast automático y cifrado como sus labores principales. También emite
confirmaciones y peticiones de repetición de las transmisiones recibidas.
Un canal Bluetooth, está representado por una secuencia de saltos seudo aleatorios
a través de los 79 o 23 RF canales. Dos o más dispositivos Bluetooth que usan el mismo
canal forman una picored. El maestro (Master) es el responsable de la sincronización
entre los dispositivos de la piconet, su reloj y saltos de frecuencia controlan al resto de
dispositivos. Además el maestro es quien, de manera predeterminada, lleva a cabo el
procedimiento de búsqueda y establecimiento de la conexión. Los esclavos simplemente
se sincronizan y siguen la secuencia de saltos determinada por el maestro.
Figura 6: Esquema de una Piconet
La topología Bluetooth permite la interconexión de varias piconets formando una
scatternet. Aunque no existe sincronización entre piconets, un dispositivo puede pertenecer
a varias de ellas haciendo uso de la multiplexación por división del tiempo (TDD),
aunque el dispositivo solo esta activo en una piconet a la vez.
La banda base maneja dos tipos de enlaces: SCO (Synchronous Connection-Oriented)
y ACL (Asynchronous Connection-less), donde el enlace SCO es un enlace simétrico,
punto a punto entre maestro y un solo esclavo de la picored. El maestro mantiene el enlace
SCO usando canales reservados en intervalos regulares. Los enlaces SCO principalmente
se utilizan para la transmisión de voz. El maestro puede soportar tres enlaces SCO
simultáneos. Los paquetes SCO nunca son retransmitidos y alcanzan velocidades de 64
KBps.
8

Figura 7: Esquema TTD
Los enlaces ACL son enlaces punto a multipunto entre el maestro y los esclavos que
participan en la picored. Solo un enlace ACL puede existir utilizando las franjas no
reservadas para los enlaces SCO. Para los paquetes ACL si se aplica la retransmisión.
4.1.3. Nivel de Gestion de Enlace
El tercer y último nivel de base es el nivel de gestión de enlace (link manager, LM).
Es el responsable del establecimiento y finalización de conexiones, así como de su autentificación
en caso necesario. También realiza el control del tráfico y la planificación,
junto con la gestión de consumo y supervisión del enlace.
Cuando dos dispositivos Bluetooth se encuentran dentro del radio de acción del otro,
el gestor de enlace (Link Manager) de cada dispositivo se comunica con su homólogo por
medio de mensajes a través del protocolo LMP. Estos mensajes realizan el establecimiento
del enlace entre ambos dispositivos, incluyendo mecanismos de seguridad tales como la
autenticación y cifrado, que comprende la generación, intercambio y comprobación de
claves de enlace y de cifrado. Por medio de este intercambio de mensajes, LMP también
controla los modos de administración de energía y los ciclos de trabajo de los dispositivos
de radio Bluetooth, así como los estados de conexión de las unidades Bluetooth situadas
dentro de una piconet. El gestor de enlace filtra e interpreta estos mensajes y no los
propaga hacia los niveles superiores.
Cada dispositivo Bluetooth tiene su propio gestor de enlace, que se encarga de descubrir
otros gestores de enlace remotos y comunicarse con los mismos para gestionar el
establecimiento del enlace, la autenticación, la configuración y otras funciones.
Para realizar su papel de proveedor de servicios, el gestor de enlace hace uso de
las funciones que ofrece el controlador de enlace (LC, Link Controller) subyacente, un
módulo de supervisión que maneja todas las funciones de la banda base de Bluetooth
y da soporte al gestor de enlace. El controlador de enlace envía y recibe datos, solicita
la identificación del dispositivo emisor, autentica el enlace, establece el tipo de enlace
SCO o ACL y determina el tipo de trama a utilizar en cada paquete. Los mensajes que
se intercambian entre los gestores de enlace toman la forma de unidades de datos de
9

protocolo (PDU, Protocol Data Unit). Estos datos tienen una prioridad más alta que los
datos del usuario, para que un mensaje que el gestor de enlace necesite enviar no se vea
retardado por el tráfico L2CAP.
4.2. Host Bluetooth
4.2.1. Protocolo de Control y Adaptación de Enlace Lógico
La especificación Bluetooth incluye el protocolo L2CAP, que se encarga de la multiplexación
de protocolos, ya que el protocolo de banda base no soporta un campo tipo
para identificar el protocolo de nivel superior al que quiere transmitir la información,
por ejemplo SDP, RFCOMM y TCS. Puede añadir opcionalmente detección de errores
y retransmisión de paquetes a BB, así como control de flujo basado en protocolos de
ventana deslizante, asignación de buffers y QoS
Otra función que se realiza en el nivel L2CAP es la segmentación y recomposición
de paquetes, necesaria para permitir la utilización de protocolos que utilicen paquetes
de mayor tamaño que los soportados por la capa de banda base. Los paquetes L2CAP
de gran tamaño se deben segmentar en múltiples paquetes de formato banda base más
pequeños antes de su transmisión. En el lado del receptor, los paquetes de banda base
se recomponen en paquetes L2CAP más grandes tras comprobar su integridad.
El proceso de establecimiento de la conexión L2CAP también permite el intercambio
de información referente a la calidad de servicios (QoS) que se espera entre dos dispositivos
Bluetooth. La implementación L2CAP en cada uno de los extremos controla
los recursos utilizados por el protocolo y se asegura de que se cumplen los contratos de
calidad de servicio.
La especificación L2CAP está definida únicamente para enlaces asíncronos sin conexión
(ACL) y no puede existir más que un enlace entre dos dispositivos.
4.3. Estándares
Bluetooth v1.0 Bluetooth v1.0 and v1.0b fueron las primeras versiones creadas. Los
dispositivos tenian problemas comunicandose entre sí y al conectarse perdían el
anonimato.
Bluetooth v1.1 La version 1.1 solucionó varios problemas de la 1.0 y se convirtió en
el primer bluetooth funcional.
Bluetooth v1.2 Con el 1.2 se subio el caudal de datos a 1 Mbit/s y se añadió la tecnologia
de Espectro ensanchado por salto de frecuencia. Se cambiaron las frecuencias
de radio para eliminar interferencias.
Bluetooth v2.0 La versión 2.0 tiene mejor funcionalidad a la hora de la union con
varios dispositivos y mejora el consumo de energí. Los dispositivos con 2.0 + EDR
disfrutan de caudales de hasta 3Mbit/s.
10

Bluetooth v2.1 Bluetooth 2.1 facilita la conexión bajando el numero de procesos durante
el proceso de union. Reduce aun mas el consumo de energia
Bluetooth v3.0 La versión 3.0 ofrece transmisión de alta velocidad de hasta 24Mbit/s.
Usa el estándar 802.15 Bluetooth Radio pero también incluye funcionalidades
802.11 para mayores transferencias de archivos y una velocidad mejorada
Bluetooth v4.0 El SIG de Bluetooth completado la especificación Bluetooth v4.0, que
incluye Bluetooth clásico, la alta velocidad del Bluetooth y protocolos Bluetooth
de bajo consumo. Bluetooth de alta velocidad se basa en Wi-Fi, y Bluetooth clásico
consta de protocolos Bluetooth legados. Esta versión fue adoptada el 30 de junio
de 2010. Bluetooth de baja energía (BLE) es un subconjunto de Bluetooth v4.0
con una pila de protocolo completamente nueva para la rápida acumulación de
enlaces sencillos. Como alternativa a los protocolos estándar de Bluetooth que se
introdujeron en Bluetooth v1.0, Bluetooth v4.0 está dirigido a aplicaciones de muy
baja energía. Los diferentes diseños de chips permiten dos tipos de implementación,
modo dual y modo único.
Las acciones de la nueva arquitectura son compatibles con todas las anteriores
tecnologias Bluetooth y el coste de implementación de esta nueva funcionalidad es
insignificante comparado con el Bluetooth clásico. El 12 de junio de 2007, Nokia
y Bluetooth SIG anunciaron que Wibree formará parte de la especificación Bluetooth,
como una tecnología de muy bajo consumo. El 17 de diciembre de 2009,
el Bluetooth SIG adopta la tecnología Bluetooth de bajo consumo como el rasgo
distintivo de la versión 4.0.22. Los nombres provisionales Wibree y Bluetooth ULP
(Ultra Low energía) fueron abandonados y el nombre BLE se utilizó durante un
tiempo. A finales de 2011, los nuevos logotipos ïnteligente Bluetooth Ready”para
los anfitriones y ”Smart Bluetooth”para los sensores se presentó como la cara pública
del general BLE. La nueva capa de enlace proporciona un consumo mínimo
de energía cuando esta inactivo,una búsqueda muy simple de dispositivos y una
conexion punto-multipunto segura con tecnologías avanzadas de ahorro de energía
y de seguridad. Todo esto con el menor coste posible
11

5. Objetivo
Diseñado originalmente como un reemplazo del cable”por un consorcio industrial
llamado Bluetooth Special Interest Group (Bluetooth.com), la utilidad real de Bluetooth
parece recaer en su papel como traductor universal. Los estándares Bluetooth permiten a
los fabricantes de aparatos de hardware totalmente distintos habilitar conexiones simples
que requieren una mínima configuración y no precisan controladores especiales.
Parte de su éxito se debe a el soporte que Apple prestó inicialmente a Bluetooth permite
hacer llamadas de módem a través de un móvil ajustado a Bluetooth que funciona
en una red de datos GSM o GPRS, sincronizar una agenda electrónica basada en Palm
OS y transferir archivos entre aparatos conectados, ya sean ordenadores u otros equipos.
El software disponible para Windows también permite imprimir en impresoras ajustadas
a Bluetooth.
Una de las promesas de Bluetooth es que puede convertir un teléfono móvil en un
accesorio puro que no es necesario tocar directamente. Podemos hacer conexiones de
datos desde el portátil con el teléfono móvil en un bolsillo del estuche del ordenador,
marcar un número en el teléfono móvil desde el portátil o hablar a través de unos
auriculares Bluetooth que transmiten la señal de voz al teléfono móvil. Bluetooth tiene su
verdadero papel entre las robustas redes tipo Ethernet y la mezcla de cables y estándares
incompatibles, tan complicados para el usuario medio.
5.1. Uso Principal
Hoy en dia el Bluetooth se usa principalmente a nivel personal, estando su uso muy
extendido en los smartphones. Con ellos se crean picoredes conectando varios dispositivos
como un reproductor de música, un localizador GPS, teclados y ratones y en general casi
cualquier dispositivo de interfaz humana. Otros usos menos conocidos por el usuario, pero
de uso muy extendido, son el control remoto de dispositivos, o su uso en equipamiento
médico.
Para impulsar y mejorar la tecnologia Bluetooth, se creó el evento UnPlugFest que
busca fomentar la interoperabilidad de todos los dispositivos Bluetooth en desarrollo o
en el mercado.
5.2. Otros Usos
Aunque el Bluetooth esta orientado a la comunicacion entre dispositivos, los usuarios
le han buscado otros usos más interesantes. Así han surgido el bluejacking e incluso el
toothing. El primero consiste en enviar mensajes a otros usuarios cercanos (el radio
de acción de bluetooth es de unos diez metros) que tengan su terminal con bluetooth
activado.Este método conlleva un problema de seguridad ya que su uso indiscriminado
daria acceso a cualquiera a introducir malware en el dispositivo. El toothing le añade
la funcionalidad de las relaciones sociales. Al no generar ingresos, estos usos están poco
desarrollados. Con la llegada de la banda ancha móvil y la proliferación de los programas
de mensajería instantánea via 3G, estos usos están condenados al olvido.
12

Tambien sirve para enviar pequeñas publicidades desde anunciantes a dispositivos
con Bluetooth. Un negocio podría enviar publicidad a teléfonos móviles cuyo Bluetooth
(los que lo posean) estuviera activado al pasar cerca.
Algunas consolas, como la Wii o la PlayStation 3, usan redes Bluetooth para conectar
diferentes accesorios .
6. Estudio Comparativo y Razonado Sobre Otros Sistemas,
Redes o Tecnologías
1. Wi-Fi (IEEE 802.11)
Bluetooth cuesta un tercio de lo que cuesta implementar Wi-Fi.
Bluetooth utiliza un quinto de la potencia que Wi-Fi.
802.11 a: Opera a 5 GHz a un máximo de 54 MbpsM.
802.11 b: Opera a 2.4 GHz a un máximo de 11 Mbps
802.11 g: Opera a 2.4 GHz a un máximo de 54 Mbps
802.11 n: Se espera opera a 5GHz a un máximo de 100 Mbps
2. WiMax (Worldwide Interoperability for Microwave Access and IEEE 802.16)
WiMax es una red inalámbrica metropolitana (MAN)
Llega a los 50 km. Con un ratio de 70 Mbps.
El estándar original operaba en la banda de frecuencia entre los 10 y 66 GHz.
El actual trabaja entre 2 y 11 GHz.
Se creó para competir con las conexiones tipo ADSL.
Es ideal para zonas rurales difíciles de cablear.
3. WiBro (Wireless Broadband)
4. Infrarrojos
Trabaja entre 2.3 y 2.4 MHz.
Permite que el dispositivo se mueva hasta 120 Km/h.
Abarca un radio de 1.5 Km.
Se creó para superar la limitación de velocidad del teléfono móvil.
Es un acceso punto a punto, pero sólo cubre distancias de un metro, con un
ángulo estrecho.
Llega a los 16 Mbps.
No es capaz de traspasar sólidos.
Abarca un radio de 1.5 Km.
13

5. Identificación por Radio Frecuencia (RFID)
Sólo puede operar a baja frecuencia (100 MHz)
y UHF (868- 954 MHz)
Hay cerca de 140 estándares definidos para un gran número de aplicaciones.
Sistema de almacenamiento y recuperación de datos en un dispositivo remoto.
6. Comunicaciones en Campo Próximo (NFC)
Promovida por un grupo de 12 empresas desde Microsoft y Nokia hasta Philips
y Visa.
Capacidad de 212 kbps a distancias menores de 20 cm.
Opera en la frecuencia 13.56 MHz.
Está basado en el RFID
7. Comunicaciones en Campo Magnético Próximo (NFC)
8. HiperLAN
9. HiperMAN
Rango de distancia hasta los 2 m.
Consume sólo 100 nW y trabaja entre 10 y 15 MHz.
Crea una pequeña burbuja magnética donde trabaja.
Actualmente sólo se utiliza en auriculares inalámbricos o manos libres.
Capacidad de 212 kbps a distancias menores de 20 cm.
Llega a los 54 Mbps a los 100m. de distancia.
Opera en el rango 2 – 11 GHz.
Compatible con WiMax
10. 802.20 Mobile Broadband Wireless Access (MBWA)
Sólo se espera 1 Mbps en una banda inferior a 3.5 MHz
Permite que los dispositivos se muevan hast los 250 Km/h
14

11. ZigBee (IEE 802.15.4)
6.1. Industria
Trabaja a 250 kbps a 2.4 GHz., 40 kbps a 915 MHz. y a 20 kbps a 868 MHz.
Puede alcanzar los 100 m.
Se propone convertirse en el estándar inalámbrico para el control remoto en
el campo industrial.
Busca aplicaciones en la industria que no requieran de gran transferencia de
datos, pero sí de un bajo coste y facilidad de uso.
En un principio no se consideraron temas relativos a seguridad. Actualmente
hay tres niveles de seguridad.
Al igual que el Bluetooth, también es de bajo coste
Aunque en los inicios se preveía una gran aceptación y uso del Bluetooth en la
industria, la aparición de otros sistemas más simples y seguros(como Zigbee) apartó al
Bluetooth de la Industria y de la domótica relegandolo principalmente al los telefonos
móviles y sus periféricos
7. Conclusión
Hoy en día Bluetooth sigue actualizandose y mejorandose, bajando su consumo de
energia a la vez que aumenta su seguridad e interoperabilidad. A pesar de estas mejoras,
bluetooth estará cada vez mas relegado a la telefonía movil, dejando el ámbito de la
dómotica e industrias para otros dispositivos como Zigbee.
15

8. Referencias
I. Amplificadores de RF para Topologías lan Inalámbricas por: Javier Eduardo Trujillo
L. (Última Consulta: 1 de mayo de 2012)
II. ISM Band - Wikipedia. (Última Consulta: 1 de mayo de 2012)
III. Bluetooth - Wikipedia. (Última Consulta: 1 de mayo de 2012)
IV. Arquitectura de protocolos Bluetooth - Seguridad Mobile. (Última Consulta: 1 de
mayo de 2012)
V. An Introduction to Bluetooth - Stonestreet One.
de 2012)
(Última Consulta: 1 de mayo
VI. The Bluetooth Standard. (Última Consulta: 1 de mayo de 2012)
VII. Standards for Bluetooth - eHow Tech. (Última Consulta: 1 de mayo de 2012)
VIII. IEEE 802.15.1-2005. Bluetooth. - por: M. Utrilla Burgaz
mayo de 2012)
(Última Consulta: 1 de
16
