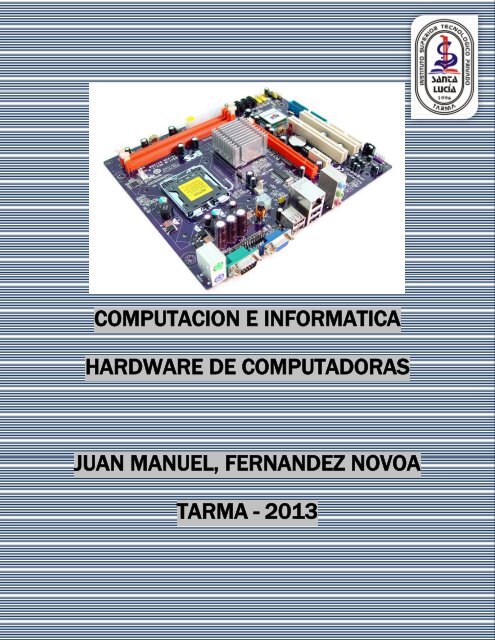

LIBRO-HARDWARE-2013

FERSYSTEM

COMPUTACION E INFORMATICA

HARDWARE DE COMPUTADORAS

JUAN MANUEL, FERNANDEZ NOVOA

TARMA - 2013

Fersystem_soft@hotmail.com

For: Juan Manuel Fernández Novoa

1

www.fersystem.webcindario.com

FERSYSTEM

INTRODUCCIÓN

La mainboard parte primordial de un ordenador en el libro se describe,

sobre sus orígenes y sus partes más importantes, aclararemos puntos muy

importante sobre buses, puertos de comunicación, configuración de placas sobre

algunos modelos, en los siguientes capitulos trato sobre la evolución de la

mainboard, microprocesado y memoria RAM. Muestro alguno planos y estructura

de mainboard sacadas por asi decirlo de un museo, también incluyo descripción

fuentes y case se desarrollaron, en el capitulo tres vero sobre los socket y slot

para microprocesadores.



2


FERSYSTEM

PRESENTACIÓN

Este documento fue recopilado en base guías y libros y claro algunos

aportes de su servidor fersystem, bueno espero que se gran utilidad este

documento para los que desean profundizar sobre el tema de arquitectura de

PC´s, espero que me envíen sus comentarios a fersystem_soft@hotmail.com,

agradecido anticipadamente a todos los lectores.



3


FERSYSTEM

INDICE

CAPITULO I

MAINBOARD(PLACA BASE) 4

CAPITULO II

EVOLUCION DE MAINBOARD 41

CAPÍTULO III

SOCKET Y MICROPROCESADOR 64

CAPÍTULO IV

MEMORIA RAM 87

CAPÍTULO V

UNIDADES DE ALMACENAMIENTO 93

CONCLUSIONES 108

BIBLIOGRAFÍA 109



4


FERSYSTEM

CAPITULO I

MAINBOARD(PLACA BASE)

1.1. ANTECEDENTES

Desde su aparición en 1974, las microcomputadoras han incluido la mayor

parte de su electrónica esencial en una placa de circuito impreso, llamada

motherboard (tarjeta o placa madre). IBM la denomino system board(tarjeta o

placa de sistema) o placa base. Yo lo denominare (Tarjeta o placa principal).

La mainboard es una placa donde se encuentra la circuitería principal de

una computadora. Se caracteriza por tener en su interior circuitos integrados tales

como el microprocesador, controladores y diversos tipos de soporte.

Para profundizar el tema sobre mainboard debemos narrar parte de sus

orígenes.

1.2. HISTORIA

La historia de las tarjetas madres comienza en 1947 cuando William

Shockley, Walter Brattain y John Bardeen, científicos de los laboratorios Bell,

muestran su invento, el transistor amplificador de punto-contacto, iniciando el

desarrollo de la miniaturización de circuitos electrónicos.

Dummer, un británico que en 1952 presentó sobre la utilización de un bloque de

material sólido que puede ser utilizado para conectar componentes electrónicos

sin cables de conexión.

1961 cuando Fairchild Semiconductor anuncia el primer circuito integrado,

Con estos inventos se comienza a trabajar en la computadora con una tarjeta,

como las que mencionamos a continuación estas en orden de evolución.



5


FERSYSTEM

1.3. CONCEPTO DE UNA MAINBOARD

La mainboard es la parte principal de un computador ya que nos sirve de

alojamiento de los demás componentes permitiendo que estos interactúen entre si

y puedan realiza procesos.

La tarjeta madre es escogida según nuestras necesidades.

1.4. PARTES DE LA TARJETA MADRE

Mencionare a continuación las partes más principales y destacadas de una

mainboard. Aclarando que estas partes varían según el avance de la tecnología.































Bios

Ranuras PCI

Caché

Chipset

Conectores USB

Zócalo ZIF

Ranuras DIMM

Ranuras SIMM

Conector EIDE (disco duro)

Conector disquetera

Ranuras AGP

Ranuras ISA

Pila del sistema

Conector disquetera

Conector electrónico



6


FERSYSTEM

A. BIOS (basic input output sistem)- (sistema básico de entrada-salida)

Programa incorporado en un chip de la tarjeta madre que se encarga

de realizar las funciones básicas de manejo y configuración del ordenador.

Es un código de software que localiza y carga el sistema operativo en

la RAM; es un software muy básico instalado en la placa base que permite

que ésta cumpla su cometido. Proporciona la comunicación de bajo nivel, el

funcionamiento y configuración del hardware del sistema que, como

mínimo, maneja el teclado y proporciona salida básica (emitiendo pitidos

normalizados por el altavoz de la computadora si se producen fallos)

durante el arranque.



7


FERSYSTEM

B. CACHÉ

Es un tipo de memoria del ordenador; por tanto, en ella se guardarán

datos que el ordenador necesita para trabajar.

Para explicar su funcionamiento haremos la siguiente analogía:

supongamos que se debe realizar una torta, para ello se recurre al

supermecado y se compra la harina. Luego se va a una cocina y se coloca

la harina necesaria según la receta. Esta indica que debe agregarse leche;

nuevamente se va al supermercado y se compra leche. De vuelta en la

casa se agrega la leche, pero el próximo ítem es azúcar por lo que se debe

recurrir nuevamente al supermercado y así sucesivamente con cada

ingrediente. Definitivamente jamás se haría esto en la vida real, sino que se

compraría todo lo necesario y se lo guardaría en la alacena, recurriendo a

ésta por cada ingrediente sin mayor pérdida de tiempo.

Llevando la analogía a la computadora, supongamos que la memoria

principal es el mercado, el programa a ejecutar es la receta, el

microprocesador la persona que realiza la torta y la memoria caché la

alacena.



8


FERSYSTEM

C. CHIPSET

Es el conjunto de chips que se encargan de controlar determinadas

funciones del ordenador

El chipset como tal, no incluye todos los integrados instalados sobre

una misma tarjeta madre, por lo general son los dos o tres mas grandes.

Los demás son los que realizan funciones especificas como red, sonido,

PLL, alimentación eléctrica y control de las temperaturas. El chipset

determina muchas de las características de una tarjeta madre y por lo

general, la referencia de la misma, esta relacionada con la del Chipset.

D. ZÓCALO ZIF

El zócalo o (en inglés) socket es un sistema electromecánico de

soporte y conexión eléctrica, instalado en la placa base, que se usa para

fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura

abierta, donde se busca que haya variedad de componentes permitiendo el

cambio de la tarjeta o el integrado. Es decir que se pueden retirar de la

placa base cuando se quiera cambiar.

Es el lugar donde se aloja el procesador



9


FERSYSTEM

E. SLOT DE EXPANSIÓN

Son ranuras de plástico con conectores eléctricos (slots) donde se

introducen las tarjetas de expansión.

También llamado slot de expansión o ranura de expansión, es un

elemento de la placa base de un ordenador que permite conectar a ésta

una tarjeta adaptadora adicional o de expansión, la cual suele realizar

funciones de control de dispositivos periféricos adicionales, tales como

monitores, impresoras o unidades de disco.

F. RANURAS PCI

Peripheral Component Interconnect (“Interconexión de Componentes

Periféricos”) Generalmente son de color blanco, miden 8.5 cm es de hasta

132 MB/s a 33 MHz, no es compatible para alguna tarjetas de vídeo 3D.



10


FERSYSTEM

G. RANURAS DIMM

Son ranuras de 168 contactos y 13 cm. de color negro, es lugar

donde nos permite inserta memorias RAM tipo DIMM

H. RANURAS SIMM

Son ranuras de 30 conectores, y meden 8,5 cm. En 486 aparecieron

los de 72 contactos, más largos: unos 10,5 cm de color blanco, es lugar

donde almacenaremos las memorias RAM tipo SIMM.

I. RANURAS AGP

Puerto de Gráficos Acelerado, en ocasiones llamado Advanced

Graphics Port, Puerto de Gráficos Avanzado) es un puerto (puesto que solo

se puede conectar un dispositivo, mientras que en el bus se pueden

conectar varios) desarrollado por Intel en 1996 como solución a los cuellos

de botella que se producían en las tarjetas gráficas que usaban el bus PCI.

El diseño parte de las especificaciones del PCI 2.1.

El puerto AGP es de 32 bit como PCI pero cuenta con notables

diferencias como 8 canales más adicionales para acceso a la memoria

RAM. Además puede acceder directamente a esta a través del puente norte

pudiendo emular así memoria de vídeo en la RAM. La velocidad del bus es

de 66 MHz.

Se dedica exclusivamente a conectar tarjetas de vídeo 3D,. ofrece

264 MB/s o incluso 528 MB/s. Mide unos 8 cm



11


FERSYSTEM

J. RANURAS ISA

Son las más antiguas,. Funcionan con 8 MHz-16MB/s sirve para

conectar un módem o una tarjeta de sonido , Miden unos 14 cm y su color

suele ser negro.

K. PILA

hora.

Se encarga de conservar los parámetros de la BIOS como la fecha y

L. JUMPER

Es la forma mas simple de un conmutador de encendido/apagado, es

un habilitador o deshabilitado de funciones , trata de un conjunto de pines

que se encuentran en los circuitos impresos de mainboard, discos, etc.



12


FERSYSTEM

Mediante los mismos, se configuran determinados aspectos

periféricos. La tarea de las características del seteo, se lleva a cabo

mediante el uso de puentes(de conexión).

M. CONECTORES FRONTALES

Es un conjunto de pines donde conectamos el panel frontal del case,

es decir los botones de encendido , reset y los leds o indicadores, posee

una regla de conexión: “Cables oscuros hacia el pin positivo (+), y en el

caso del speaker, el cable negro es tierra y el rojo tiene +5 v DC”

Después de haber detallado alguna de las partes de mainboard, se

le vendrá a las memoria que he obviado varias partes como: conectores

SATA, IDE, Puertos USB, Ranuras para memorias RIM, DDR1,DDR2, Slot

para microprocesadores y otros más que faltan el tema es muy amplio, por

lo que voy a dividirlo en: Motherboards viejos, Motherboards modernos

y Motherboards contemporáneos, les aclaro que no hablo de tipos de

placa que otro tema.

1. MOTHERBOARDS VIEJOS

En los motherboard viejos existe una serie de switches,

(pequeños interruptores) y Jumpers (puentecitos metálicos que se

pueden sacar y poner). En la mayoría de los casos, no es necesario

meterse con los jumpers éstos ya vienen configurados por el

fabricante.

Los switches de opciones son otra historia; estos le dicen al

motherboard que tipo de accesorios tiene conectados al mismo, y



13


FERSYSTEM

cuanta memoria tiene instalada. Los switches están localizados en un

pequeño banco, denominado DIP (por Dual In-Line Package). El

conjunto de switches DIP tiene ocho pequeños controles en un

algunos motherboards. Se pueden mover con la punta de una

lapicera o cualquier otro instrumento de punta.

2. MOTHERBOARDS MODERNOS

En los motherboards modernos la configuración no esta dada

por los switches, sino por un pequeño programa de setup. Este

programa esta disponible en discos de utilidades embalados junto

con la maquina o insertos dentro del sistema y siempre disponibles.

Este programa de setup es accedido por muchos motherboards

presionando la tecla Delete mientras la maquina esta booteando

(recién arrancada).

Los cambios que usted realiza en el programa de Setup son

almacenados en un tipo especial de memoria denominado CMOS

(los circuitos integrados CMOS con conocidos por su poco consumo

de energía). El contenido de esta memoria no se pierde al apagar la

maquina gracias a una pequeña batería conectada al motherboard.

Aunque se usa el programa de setup, también hay una serie de

switches para setear(reiniciar) las opciones, muchos motherboards

tienen al menos dos o tres conjuntos del tipo de chips RAM y ROM

que se tengan instalados.

Las motherboards tienen diferentes configuraciones acceso para

entrar al programa Setup, en otros se presiona la tecla F1, F10,

CRTL+S, F12 y otros. Esto se debe a las diferentes marcas que

existen en el marcado



14


FERSYSTEM

3. MOTHERBOARDS CONTEMPORÁNEOS

En los motherboards contemporáneos son similares a los

modernos, con algunos avances como detección y configuración

automática, también se puede actualizar el programa Setup, para

poder reconocer nuevos dispositivos.

Gracias a al avance de las Flash Rom, además hay modelos

donde incorporan doble BIOS, como respaldo lo cual nos permite un

mejor rendimiento, esta forma de trabajo lo patentan mainboard que

son de la familia AMD

PROBLEMAS GENERALES DE INCOMPATIBILIDAD

La flexibilidad de las computadoras personales nos permiten

incorporar las llamadas tarjetas o placas de expansión. Estas tarjetas

agregan funciones que pueden no estar disponibles en el mainboard,

tales como interfaces extras, aceleradores de gráficos, etc. Estas

placas de han estandarizado bastante, pero subsisten algunas

cuestiones de incompatibilidad, como puede ser:

a) VELOCIDAD DEL RELOJ DEL SISTEMA:

A veces sucede que el sistema opera demasiado rápido

para la expansión. Generalmente la memoria suele ser lugar que

causa el problema de incompatibilidad.

b) ESPECIFICACIONES DEL BUS:

Las maquinas mas veloces suelen tener un bus levemente

modificado y esto tiende a causar la mayor parte de los

problemas Interferencia de radio frecuencia: algunas placas

emiten señales de radio a un nivel suficientemente alto como

para llegar a causar interferencia sobre otros dispositivos. Esto

generalmente sucede con las tarjetas gráficas.



15


FERSYSTEM

c) INCOMPATIBILIDAD DE DIRECCIONES:

Puede suceder que distintas placas instaladas en una

misma máquina posean direcciones conflictivas.

d) CALOR Y CONSUMO DE ENERGÍA:

Aunque no es exactamente un problema de

compatibilidad, el exceso de calor puede presentar dificultades

N. PUERTOS DE COMUNICACIÓN EN LA MAINBOARD

Los ports(puertos de comunicacion) son muy importantes pues

representan la interfase entre el procesador y el hardware del sistema. El

procesador utiliza el bus de datos para comunicarse con los ports. Si

necesita acceder a alguno de ellos, transmite una señal de control. Esta

señal le avisa al hardware que el procesador desea acceder a un port en

lugar de acceder a la RAM.

La dirección del port se coloca en los 16 bits mas bajos del bus de

direcciones. Esto instruye al sistema para que transfiera los ocho bits de

información presentes en el bus de datos hacia el port correcto. El hardware

conectado, a su vez, recibe la información y responde.

Existen dos instrucciones para controlar los ports: IN y OUT (enviar y

recibir información de un port).

Cada dispositivo de hardware es responsable de un área de

direcciones de ports. Es por esta razón que se producen conflictos entre las

placas de expansión que utilizan las mismas direcciones de ports. Así es

que muchas de estas placas incluyen switches DIP para modificar la

dirección del port al cual van a responder.

O. INTERRUPCIONES

Existen dos tipos de interrupciones que puede manejar la PC.



16


FERSYSTEM

1. INTERRUPCIONES DE SOFTWARE:

Éstas ejecutan una determinada parte de un código a partir de

la ejecución de una instrucción de interrupción. Para esto existe la

tabla de vectores de interrupción en la parte baja de memoria. En

esta tabla se encuentra la dirección que va a tomar el registro IP, a

partir de la cual seguirá ejecutando. Por supuesto, en el momento de

la interrupción se guarda el contexto inherente a la parte del

programa que estaba en ejecución, para ser restaurado luego de

finalizada la interrupción.

Una de las ventajas del uso de interrupciones es que un

fabricante puede escribir sus propias rutinas en BIOS y, aunque

estas sean totalmente diferentes a las originales de IBM, le basta con

mantener el numero de interrupción y el formato de parámetros que

se le pasa (y en los mismos registros) para mantener la

compatibilidad.

2. INTERRUPCIONES DE HARDWARE:

Estas interrupciones son producidas por diferentes

componentes del hardware, y son pasadas al procesador por el

controlador de interrupciones. Seguidamente se da un listado

detallado de las mismas:

00h - División por cero

01h - Paso a paso

02h - NMI (Non-Maskable Interrup)

03h - Breakpoint

04h - Overflow

05h - Impresión de pantalla

08h - Timer

09h – Teclado



17


FERSYSTEM

PRECAUCIONES GENERALES

Debido a que los componentes de la plaqueta madre son

sumamente delicados, un descarga electrostática puede fácilmente

dañarla. Es muy importante, por lo tanto, tomar ciertos recaudos a la

hora de manipular la plaqueta, sobre todo en ambientes secos o con

aire acondicionado.

A continuación detallamos algunas de las precauciones que

deben de llevarse a cabo con el fin de evitar posibles daños al

equipo:







Mantenga la plaqueta en su envoltorio anti-estático, hasta que

esté listo para instalarlo.

Antes de retirar cualquier componente de su envoltura es

conveniente tocar un superficie a tierra con el fin de descargar

posibles corrientes estáticas en el cuerpo.

Durante la instalación de los componentes o la configuración

de los conectores se recomienda descargarse frecuentemente.

P. LOS BUSES

Es el que envía la información entre las partes del computador, son

los canales de comunicación por el que circulan los datos entre el micro, la

memoria, la memoria caché, etc.

En el ordenador hay varios buses, pero por «bus» se entiende al bus

principal, que es el que comunica el micro con el chipset.

Se trata de un conjunto de conductores (líneas) muy delgadas de

cobre que están fijas, colocadas sobre la superficie de la placa madre, se

utilizan para intercambiar información y conectar entre sí a los diferentes



18


FERSYSTEM

elementos que posee la placa madre, como así también los que se

encuentran conectados a ella.

Los buses son espacios físicos que permiten el transporte de

información y energía entre dos puntos de la computadora. Los Buses

Generales son los siguientes:







BUS DE DATOS

BUS DE DIRECCIÓN

BUS DE CONTROL.

Vemos como están ubicados y como se comunican con las partes de

la mainboard mediante una representación grafica



19


FERSYSTEM

1. BUS DE DATOS

El bus de datos es el camino por el que se transmite la

instrucción o dato apuntado por el bus de direcciones. Este bus se

usa para realizar el intercambio de instrucciones y datos tanto

internamente, entre los diferentes componentes del sistema

informático y los diferentes subsistemas periféricos que se

encuentran en el exterior.

2. BUS DE DIRECCIÓN



20


FERSYSTEM

Es el camino por el que se envía la dirección de memoria que

ocupa o va a ocupar la información a tratar. Para determinar la

cantidad de memoria directamente accesible por la CPU, hay que

tener en cuenta el número de líneas que integran el bus de

direcciones, ya que cuanto mayor sea el número de líneas, mayor

será la cantidad de direcciones y, por lo tanto, el tamaño máximo de

memoria a manejar por el sistema informático. Este bus se compone

de 32 líneas.

3. BUS DE CONTROL

El bus de control se encarga de manejar las señales de

lectura/escritura a memoria, las peticiones de interrupciones , las

señales de reloj. Su trabajo, como lo dice su nombre es controlar que

la transmisión de datos se efectué sin problemas (colisiones).

EL ANCHO DEL BUS:

Es «él número de líneas disponibles para transferir datos», éste

determina la cantidad de bits que se pueden transportar a la vez. Cuanto

más ancho sea el canal, mayor cantidad de datos podrá transportar en cada

ciclo de trabajo.

VELOCIDAD DEL BUS:

Los buses son también responsables del rendimiento final de una

PC. La velocidad a la que es capaz de trabajar el bus marca la tasa de



21


FERSYSTEM

transferencia a la que los datos viajan entre el micro y otros componentes

del sistema (memoria, etc.). Esta frecuencia depende de la arquitectura del

micro, y el Comportamiento del sistema depende de la buena conjunción de

la potencia interna del micro (que continuamente ofrece información a este

bus), y de la velocidad a la que puedan transmitirse los datos a través del

bus.



22


FERSYSTEM

FRECUENCIA DE BUS

La frecuencia del bus debe de ser la misma que la frecuencia base

del microprocesador. Ésta se determina en el caso de motherboards

antiguos mediante el uso de Jumpers de configuración. En la actualidad

este parámetro es determinado mediante el uso del programa SETUP.

FACTOR DE MULTIPLICACIÓN INTERNO

El multiplicador determina la frecuencia interna (cantidad total de

Mhz.) del procesador.Este parámetro realiza el trabajo de multiplicar la

frecuencia base del bus, por la cantidad de X, valor correspondiente al

factor de multiplicación interno (2x,3x,...etc) se establece por medio del uso

de jumpers (mothers antiguos) o bien mediante el uso del programa SETUP

(mothers actuales). Ejemplo: En una placa base con un bus de 66 MHz, si

multiplicamos este valor (66 Mhz) por tres (3x, factor de multiplicación) se

conseguirá una frecuencia total de 198 MHz, que comercialmente se

equivaldría con un procesador de 200 MHz.

TECNOLOGÍA P54C Y P55C

La tecnología del tipo P54C se relaciona con los micros de Intel que

no trabajan con tecnología MMX(Multi-Media-eXtension) que aceleran hasta

un 400% el procesamiento de archivos multimedia, esta tecnología aparece

a partir del Pentium 166Mhz (P55C) hasta el 233Mhz. Para establecer el



23


FERSYSTEM

tipo de procesador (P54C o P55C) se lo hacia por medio de un Jumper de

configuración.

CONFIGURACIÓN DEL VOLTAJE DE LOS MÓDULOS DE MEMORIA

DIMM PC-100

Este parámetro (voltaje) se debe determinar en los mothers antiguos,

porque los módulos DIMM PC-100 requieren de un voltaje de 3,3v , este

valor se configura mediante un Jumper que permite setear el voltaje para

los módulos de memoria en 5v o 3,3v.

Como muestra la imagen anterior existen distintas formas de

configurar un Jumper, la misma se lleva a cabo mediante la lectura de las



24


FERSYSTEM

serigrafías (tablas impresas en las placas). Si la placa base carece de

serigrafías, para determinar la configuración de los Jumpers se debe poseer

el manual del motherboard. A continuación se muestra cómo se debe

proceder para setear los parámetros de un microprocesador.

Ejemplo:

Como puede observar el microprocesador tiene una frecuencia de

166Mhz, siendo su frecuencia base de 60Mhz, su factor de multiplicación es

de 2.5x y la tensión del microprocesador es de 2.9v.

En este ejemplo solamente se configurará la tensión del

microprocesador y la configuración P54C o P55C (dependiendo de si posee

instrucciones MMX o no.)

PASOS PARA CONFIGURAR UN MICROPROCESADOR EN UNA

MODELO DE MAINBOARD

1º PASO

Identificar las serigrafías impresas al motherboard o bien siguiendo las

indicaciones del manual correspondiente al motherboard, utilizar el mismo



25


FERSYSTEM

para ubicar donde están situados los jumpers para poder realizar el seteo

correspondiente.

CPU Voltage Setting (JP30,JP1 and JP2)

2º Paso

Una vez identificados los jumpers de seteo, procederá a leer las tablas que

se encuentran en el manual para la configuración o lo que sería lo mismo

leer las serigrafías impresas en el motherboard para así saber cuál es la

combinación de jumpers que se debe utilizar de acuerdo al microprocesador

que vaya a incorporar al motherboard.

En este caso el microprocesador es un Cyrix 6x86MX por lo tanto el

tipo de

voltaje es (Dual Voltaje: Voltaje Doble).



26


FERSYSTEM

Esta imagen detalla como debe ser configurado el jumper JP30 que

determina el voltaje, en el caso del procesador que se está explicando, el

mismo es de 2,9v, ubicando este valor en la tabla se procederá a setear el

jumper de la manera indicada.



27


FERSYSTEM

Así quedará seteado el motherboard:

El jumper jp30 es seteado en la posición 1-2 y en la posición 7-8 para

determinar la tensión correspondiente al microprocesador (2,9v), y es

seteado el jumper jp2 para indicar la tensión dual.

1.5. EVOLUCIÓN DE LOS BUSES

A lo largo de la evolución de los sistemas de PC y de sus microprocesadores

se han ido desarrollando y adaptando los diferentes sistemas de bus. La

frecuencia y el ancho del bus han evolucionado paralelamente al aumento de las

prestaciones de los microprocesadores. A lo largo de este camino han aparecido

una serie de estándares:

Bus XT

Bus ISA

Bus local VESA (VLB)

Bus PCI

Bus AGP



28


FERSYSTEM

Cada uno de estos sistemas de bus necesita slots de expansión específicos.



29


FERSYSTEM



30


FERSYSTEM

A. EL BUS PCI (PERIPHEREAL COMPONENENT INTERCONNECT)

Fue desarrollado por Intel en 1990 para superar las limitaciones del bus ISA

en las computadoras personales.

El bus PCI emplea un conector tipo Micro Channel de 124 pines (188 en

caso de una implementación de 64 bits) miden unos 8,5 cm y generalmente

son blancas, es el estándar actual. tiene una capacidad de transferencia de

132 MB/s a 33 MHz, actualmente llega a manejar hasta 64 bits , con una

transferencia máxima de 256 MBytes por segundo, lo que es suficiente para

casi todo, excepto quizá para algunas tarjetas de vídeo 3D.

Este bus es independiente de la CPU, ya que entre la CPU y el bus PCI se

instalará siempre un controlador de bus PCI, lo que facilita en gran medida

el trabajo de los diseñadores de placas.

el bus PCI no depende del reloj de la CPU, porque está separado de ella

por el controlador del bus.

B. BUS AGP(ACCELERATED GRAPHICS PORT)

El puerto AGP fue diseñado especialmente para potenciar la tecnologia 3D

aprovechando todas las prestaciones que ofrece el más rápido y moderno

slot de conexión de tarjetas gráficas, que implementan una mayor velocidad

debido a la comunicación directa de la tarjeta con el microprocesador.

El AGP opera con un ancho de 32 bits y una velocidad de reloj de 66 MHz

esta es el doble de la velocidad de reloj del PCI estándar (32bits/33 MHz).

Para calcular la tasa de transferencia deberá utilizar la siguiente fórmula



31


FERSYSTEM

C. BUSES AMR, CNR Y ACR (CONECTADOS AL BUS PCI)

• AMR (AUDIO/MODEM RISER).

Es un bus de un único zócalo. Fue creado para que se puedan

fabricar módems o placas de audio (o ambas) en una única placa en

forma más económica.

• CNR (COMMUNICATION AND NETWORK RISER)

Parecido al AMR, soporta Audio, Módem y Ethernet. Se suele usarlo

en chips onboard.

D. PCI EXPRESS

Es el bus que va a reemplazar al PCI, si bien el PCI soporta mayor

ancho y velocidad de lo que se está usando actualmente prefirieron

reemplazarlo. Tiene un diseño para ser utilizado en todo tipo de PC, sea

estación de trabajo, de escritorio, portátil o servidor, no es únicamente para

la PC de escritorio como fue diseñado el PCI.

Como viene acostumbrando la industria, el PCI Express a nivel

software es compatible completamente con el PCI por lo que los sistemas

operativos no tendrán problemas en reconocer este tipo de zócalo y

utilizarlo. El cambio es idéntico del ISA-8 hacia ISA-16, se le agrega un

pequeño modulo al zócalo ya existente.

Sus ventajas es que las placas de este tipo de bus pueden ser insertadas y

removidas en funcionamiento, su frecuencia es muy superior al PCI

estándar y su velocidad de lectura escritura (en realidad la cantidad de

operaciones disminuye por transacción).



32


FERSYSTEM



33


FERSYSTEM

E. BUSES DE COMUNICACIÓN PERIFÉRICOS EXTERNOS

Estos buses o puertos pueden ser USB, paralelo, serial, PS/2 y

FireWire entre otros. Si bien estos puertos no son propios del mainboard

(como lo es el PCI), sino que son placas que suelen conectarse al

mismísimo PCI, resultan casi imprescindibles y vienen en la mayoría de los

casos ya incorporados (en placas onboard).

a) PUERTOS SERIE

Es de 1 BIT. Se utiliza básicamente para el Mouse, módem u

algún otro periférico de muy baja velocidad.

El puerto de comunicación serie (COM) transmite los datos (bits) de

manera serial y asíncrona, esto significa que la información circula con

una disposición de un bit tras otro y es asíncrona, porque un bit identifica

a el bit de comienzo de la transmisión y un bit identifica el final de los

datos, también añade códigos para la resolución de problemas

(corrección de errores de transmisión).

Las salidas correspondientes a los puertos serie las podrá ubicar

en la parte posterior de las PCs y son los conectores macho de 9 o 25



34


FERSYSTEM

pines en estos casos tanto el conector DB9M como el DB25M son

machos (M).

No confundir con el DB25H del puerto paralelo ya que este es

hembra (H)

Esta interfaz (serial) se utiliza para la transmisión de datos por

ejemplo, entre el ordenador y un modem, entre el ordenador y un mouse

etc., También se puede emplear esta conexión para la comunicación de

dos PC (link serie).

En la transmisión serial los datos circulan por un canal que tiene

un único carril para los dos sentidos. La información fluye desde el

ordenador hacia un dispositivo externo o a la inversa, desde el

dispositivo al ordenador.

Los bits circulan en paralelo por el bus de la computadora, es decir

que éstos son transferidos de un lugar a otro a través de pistas que

tienen un ancho de 8, 16, 32 y 4 hilos.

Para enviar esa información al exterior, a través de un puerto

serie, hay que proceder a su re empaquetado.

Los bits en paralelo son divididos en bits separados, que circulan uno

detrás del otro.

b) EL UART (UNIVERSAL ASINCRONIC RESAVER TRANSMITION)

Es el circuito integrado encargado de realizar el duro trabajo de

desmenuzar los bytes de datos transmitidos por el bus en paralelo y

enviarlos al exterior bit a bit en serie, y viceversa.



35


FERSYSTEM

c) PUERTO PARALELO

Es de 8 bits, es frecuente su uso en impresoras y lectores

escáner. Soportan varios modos (Normal, EPP y/o ECP) que

básicamente cambia la velocidad de lectura escritura (en realidad la

cantidad de operaciones disminuye por transacción).

Un puerto paralelo es una prolongación del bus de datos que es

capaz de transportar ocho bits de información a lo ancho, un bit al lado

del otro (byte a byte).

Un puerto paralelo es mucho más rápido en el envío de

información que un puerto serie, el cual envía esos mismos ocho bits

uno detrás del otro a través de un único hilo. En el puerto paralelo,

generalmente denominado LPT1, se conectan dispositivos tales como:

impresoras, scanner, y ZIP externos.

El puerto paralelo posee un conector de 25 contactos (DB25H).

El sistema PC puede manejar hasta 3 puertos paralelos (LPT1,

LPT2 y LPT3), aunque en la placa madre sólo hay uno. Si se requiere

utilizar más de un puerto, es necesario insertar una placa de puerto

paralelo.



36


FERSYSTEM

d) PUERTO USB (UNIVERSAL SERIAL BUS)

Es un tipo de puerto serial de alta velocidad, no reemplaza ni al

puerto paralelo ni al puerto serie, sino que es una nueva interfaz.

Su característica principal reside en que este bus puede conectar

y desconectar periféricos con el equipo encendido, configurando a los

mismos de forma automática (PNP), el USB está especialmente

diseñado para conectar muchos dispositivos, posee la cualidad de

conectar 127 dispositivos.



37


FERSYSTEM

Para trabajar con varios aparatos a la vez deberá conseguir hubs

o placas para aumentar la cantidad de bocas disponibles.

Existen muchos dispositivos USB que traen conectores USB

adicionales incorporados, para permitir la conexión de otros dispositivos.

Las diferentes especificaciones USB son:

USB1.0/1.1 soporta una transferencia máxima de datos hasta

1.5Mbps para dispositivos de baja velocidad y hasta 12 Mbps para

dispositivos de alta velocidad.

El estándar USB 2.0 soporta hasta 480 Mbps para dispositivos de

alta velocidad, este estándar es ideal para dispositivos como

cámaras de video conferencia de alta calidad, scanners de alta

resolución, y dispositivos de almacenamiento de alta densidad.

Además USB 2.0 es compatible con USB1.0/1.1.



38


FERSYSTEM

e) PUERTO FIREWIRE

Con su alta velocidad de transferencia de datos, el Firewire es la

interfaz preferida para dispositivos de vídeo y audio digital de hoy en día,

así como para discos duros externos y otros periféricos de alta

velocidad.

Existen dos especificaciones:

IEEE1394 que trabaja con una tasa de transferencia de 400 Mbps,

envía los datos por cables de hasta 4,5 metros de longitud

IEEE1394.b, posee una tasa de 800 Mbps. Mediante fibra óptica

profesional, Firewire 800 puede distribuir información por cables de

hasta 100 metros.

CARACTERÍSTICAS

Los puertos FireWire únicamente están presentes en algunos

modelos PC. Sin embargo, es posible agregar puertos FireWire a un PC

que no los tiene: para ello se inserta una tarjeta en una de las ranuras

PCI de la computadora.

puerto.

Los hubs FireWire permiten conectar varios dispositivos en un solo



39


FERSYSTEM

La interfaz FireWire permite conectar hasta 63 dispositivos a la

PC. Se pueden conectar y desconectar dispositivos de la PC mientras

esta en funcionamiento

1.6. PLACA MULTI-PROCESADOR

Una placa con dos procesadores. Este tipo de placa base puede acoger a

varios procesadores (generalmente de 2, 4, 8 o más). Estas placas base

multiprocesador tienen varios zócalos de micro-procesador (socket), lo que les

permite conectar varios micro-procesadores físicamente distintos (a diferencia de

los de procesador de doble núcleo).

Cuando hay dos procesadores en una placa base, hay dos formas de

manejarlos:

El modo asimétrico, donde a cada procesador se le asigna una tarea

diferente. Este método no acelera el tratamiento, pero puede asignar una

tarea a una CPU, mientras que la otra lleva a cabo a una tarea diferente.



40


FERSYSTEM

A. El modo simétrico, llamado PSM (en inglés Symmetric MultiProcessing),

donde cada tarea se distribuye de forma simétrica entre los dos

procesadores.

Linux fue el primer sistema operativo en gestionar la arquitectura de doble

procesador en x86. Sin embargo, la gestión de varios procesadores existía ya

antes en otras plataformas y otros sistemas operativos. Linux 2.6.x maneja

multiprocesadores simétricos, y las arquitecturas de memoria no uniformemente

distribuida (NUMA).

Algunos fabricantes proveen placas base que pueden acoger hasta 8

procesadores (en el caso de socket 939 para procesadores AMD Opteron y sobre

socket 604 para procesadores Intel Xeon).



41


FERSYSTEM

CAPITULO II

EVOLUCION DE MAINBOARD

2.1. FORMATOS

Las tarjetas madre necesitan tener dimensiones compatibles con las cajas

que las contienen, de manera que desde los primeros computadores personales

se han establecido características mecánicas, llamadas factor de forma. Definen la

distribución de diversos componentes y las dimensiones físicas, como por ejemplo

el largo y ancho de la tarjeta, la posición de agujeros de sujeción y las

características de los conectores.

Con los años, varias normas se fueron imponiendo:

A. XT:

Es el formato de la placa base del PC de IBM modelo 5160, lanzado en

1983. En este factor de forma se definió un tamaño exactamente igual al de

una hoja de papel tamaño carta y un único conector externo para el teclado.

• 1984 AT 305 × 305 mm ( IBM)

• Baby AT: 216 × 330 mm

B. AT:

Uno de los formatos más grandes de toda la historia del PC (305 × 279–330

mm), definió un conector de potencia formado por dos partes. Fue usado de

manera extensa de 1985 a 1995.



42


FERSYSTEM

También conocido como Baby-AT o simplemente AT especificaba un

tamaño para la placa base de unos 220x 330 milímetros, determinando la

posición de los diferentes componentes de la placa, así como las

características del conector de alimentación eléctrica dividido en dos piezas

(P8,P9) . Este formato perduro durante mucho tiempo, hasta que apartir de

la evolución de los diferentes componentes y dispositivos se empezaron a

notar diferentes desventajas y carencias, principalmente relacionadas con

la distribución de los componentes en la placa base y la gran maraña de

cables que esto ocasionaba.

Estas mainboards son las típicas de las computadoras “compatibles”

desde el modelo 286, hasta los primeros pentium.Con el auge de los

perifericos (tarjetas de sonido, lectora de CD-ROM, discos extraibles, etc.)

salieron a la luz sus principales carencias: mala circulacion del aire en los

cases (uno de los principales motivos de la aparicion de disipadores y

ventiladores de chip)y, sobre todo, una telaraña de enorme de cables que

impide acceder a la mainboard sin desmontar al menos alguno.

El grafico muestra dos mainboard duales que soporta AT, ATX



43


FERSYSTEM

C. 1995 ATX 305 × 244 mm (Intel)

• MicroATX: 244 × 244 mm

• FlexATX: 229 × 191 mm

• MiniATX: 284 × 208 mm

D. ATX:

Creado por un grupo liderado por Intel, en 1995 introdujo las

conexiones exteriores en la forma de un panel I/O y definió un conector de

20 pines para la energía. Se usa en la actualidad en la forma de algunas

variantes, que incluyen conectores de energía extra o reducciones en el

tamaño.

El formato ATX tiene un tamaño típico de 305x244 milímetro, aunque

existen versiones reducidas como mini ATX,micro ATX o flex ATX. Eso si,

se mantiene prácticamente el numero y tamaño de los conectores para

mantener la compatibilidad con la estructura de las cajas. El formato ATX

permite que los conectores y zócalos estén mucho mas accesibles , así

como una reducción en la longitud de los cables, lo que evita las marañas

típicas de las Baby-at. Igualmente se reduce la posibilidad de interferencias

y emisión de radiación electromagnética.

La fuente de alimentación para estas placas también se ha

rediseñado. El conector de alimentación ahora es de una sola pieza, frente

al conector de dos piezas típico del formato Baby-AT, y soporta no solo los

clásicos voltajes de 5 y 12 voltios, sino también 3,3 voltios con los que

funcionan algunas placas. Mostrare algunas

imágenes de mainboard ATX



44


FERSYSTEM

E. 2001 ITX 215 × 195 mm ( VIA)

• MiniITX: 170 × 170 mm

• NanoITX: 120 × 120 mm

• PicoITX: 100 × 72 mm



45


FERSYSTEM

F. ITX:

Con rasgos procedentes de las especificaciones microATX y

FlexATX de Intel, el diseño de VIA se centra en la integración en placa base

del mayor número posible de componentes, además de la inclusión del

hardware gráfico en el propio chipset del equipo, siendo innecesaria la

instalación de una tarjeta gráfica en la ranura AGP.

G. 2005 BTX 325 × 267 mm (Intel)

• Micro bTX: 264 × 267 mm

• PicoBTX: 203 × 267 mm

• RegularBTX: 325 × 267 mm

H. BTX:

Retirada en muy poco tiempo por la falta de aceptación, resultó

prácticamente incompatible con ATX, salvo en la fuente de alimentación.

Fue creada para intentar solventar los problemas de ruido y refrigeración,

como evolución de la ATX.

I. 2007 DTX 248 × 203 mm ( AMD)

• Mini-DTX: 170 × 203 mm

• Full-DTX: 243 × 203 mm

J. DTX:

Destinadas a PCs de pequeño formato. Hacen uso de un conector de

energía de 24 pines y de un conector adicional de 2x2.

Formato propietario: durante la existencia del PC, mucha marcas han

intentado mantener un esquema cerrado de hardware, fabricando tarjetas



46


FERSYSTEM

madre incompatibles físicamente con los factores de forma con

dimensiones, distribución de elementos o conectores que son atípicos.

Entre las marcas mas persistentes está Dell, que rara vez fabrica equipos

diseñados con factores de forma de la industria.

Como hemos observado tenemos dos tipos de placas madres AT y

ATX, también tenemos las diferentes marcas de las mainboard y modelos

Existen diferentes empresas que se dedican a la fabricación de las

mainboards que son:

- INTEL - DFI

- SOYO - GIGABIT

- ASUS - EPOX

- MICROSTAR ABIT - AOPEN

- MSI - GFXCEL

- MATSONIC - SUPERMICRO

- PCCHIPS - EVGA

- BIOSTAR -ASROCK

- ABIT - FOXCONN

- ECS - TYAN TRINITY

CARACTERISTICAS DE MARCAS DE MAINBOARD

MSI( 845E Max2 i854E socket 478)

La bien llamada 845E Max2 es la primera placa madre MSI en utilizar el

chipset i845E que revisaremos.

Como resultado de este hecho, ha sido dotada de casi todas las funciones y

conectividad en las cuales sus diseñadores hayan podido pensar: una

controladora 10/100Base-T, puertos USB 2.0, y aún la tecnología de

comunicaciones inalámbricas Bluetooth.



47


FERSYSTEM

Esto no es todo sin embargo. La 845E Max 2 también tiene una tarjeta

RAID 0+1 integrada, un panel de diagnóstico D-LED, el sistema para

Overclocking Fuzy Logic 4, la tecnología Live BIOS/Live Drivers, la

tecnología Live Monitor, y el sistema de monitoreo de hardware PC Alert III.

Además, la 845E Max 2 también viene con soporte para los Pentium 4 con

FSB de 533MHz, y ATA133.

Echemos un vistazo más de cerca, si?

Características de Hardware de la MSI 845E Max2

CPU

Soporta procesadores Intel Pentium® 4 socket 478.

Soporta 1.5 ~ 2.53GHz y mayores

Chipset

Intel 845E Chipset

Factor de forma

ATX 30.5 cm(L) x 23.0 cm(W)

Expansión 6 PCI - 1 CNR - 1 AGP - 6 USB 2.0

Memoria

3X 184-pin DIMM hasta 2GB DDR SDRAM PC1600 -

PC2100

FSB

100Mhz a 233Mhz en incrementos de 1 Mhz

Aj. Vcore 1.5v a 1.8v en incrementos de 0.025v

Aj. VDDR - VAGP

VDDR = 2.5v, 2.6v, 2.7v, 2.8v, VAGP = 1.5v, 1.6v, 1.7v,

1.8v,

Audio chipset

Realtek ALC650

AUDIO

La circuitería de audio de la MSI 845E Max 2 está basada en el chip

de sonido Realtek ALC650. El ALC650 soporta AC3, y 5.1 Surround

Sound, y permite a los usuarios conectar hasta 6 canales de audio,

incluyendo una línea central para bajos.Desde el punto de vista de la

fidelidad, el Realtek AL650 es bastante bueno, y debería satisfacer a

la mayoría de los usuarios.

Se incluyó un soporte trasero con un conector SPDIF.



48


FERSYSTEM

CONFIGURACIÓN

La configuración de la 845E Max2 es bastante simple; no hay

jumpers ni llaves Dip en la placa de los cuales preocuparse, pues

todo el trabajo es en realidad realizado desde el BIOS. Una vez en el

menú "Frequency/Voltage Control", los usuarios tienen la opción de

alterar una amplia variedad de opciones sobre la memoria y la CPU.

Es posible, por ejemplo, fijar la frecuencia del FSB entre 100Mhz y

233Mhz en incrementos de 1Mhz.El multiplicador de reloj es también

ajustable aunque tal característica tiene poco uso para la amplia

mayoría de los usuarios, que no tienen la suerte de poseer una CPU

sin bloqueo de multiplicador.

Los voltajes Vcore, DDR, AGP y Vio también son ajustable y pueden

ser fijados a cualquiera de los valores indicados en la tabla de arriba.

Por último pero no menos importante, el menú "Advanced Chipset

Features" incluye unas pocas opciones referidas a los tiempos de la

memoria. Desafortunadamente sin embargo, la frecuencia del bus de

memoria no se puede fijar en 166MHz, lo que significa que la

memoria DDR333 es de poco uso en este caso, como sucede con

muchas otras placas i845E.



TYAN TRINITY (K7 VIA KX-133)

Después de la avalancha de placas madres i815, y Via KT-133 que

apareció a nuestra puerta, es una clase de alivio dar un paso atrás, y

revisar una buena vieja placa Slot A basada en el Via KX-133. Como se

puede suponer, la Trinity K7 está diseñada para trabajar con procesadores

AMD Athlon "clásicos". Tyan siempre se las arregló para fabricar productos

rápidos, y bien diseñados, por lo que es con particular interés que

revisaremos su oferta slot A.

CARACTERÍSTICAS

La Trinity K7 es expansible a través de sus 6 slots PCI, 1 slot ISA, un



49


FERSYSTEM

puerto AGP, y un slot AMR. También hay 3 bancos de 168-pines

para DIMM disponibles para la instalación de hasta 768MB de

memoria PC100, PC133 o VCM. Claramente, Tyan no ha dejado

nada de lado empaquetando a la Trinity con casi cada opción

concebible de expansión. De hecho, mientras que casi todos los

otros fabricantes de placas madres ha elegido abandonar el estándar

ISA, Tyan eligió sabiamente perseverar con él.

La configuración de la Trinity K7 se logra mediante una serie de

jumpers. En la placa encontramos los jumpers JP19, y JP20, que

pueden ser usados para forzar al bus del sistema a operar a

frecuencias de 180MHz, 200MHz, 240MHz, o 266MHz. Mientras que

los valores más altos de esta opción pueden parecer un poco

sorprendentes, debemos recordar que en realidad estamos tratando

con un bus DDR (Double Data Rate). Por lo tanto, los valores reales

de FSB son 90MHz, 100MHz, 120MHz, y 133MHz respectivamente,

con los datos siendo enviados en los bordes superior e inferior de

cada ciclo de reloj. Una opción auto también está disponible, que

permite al sistema determinar la frecuencia del FSB de acuerdo al

procesador instalado. Finalmente, están los jumpers JP25 a JP28,

que pueden ser usados para alterar el voltaje Vcore de la CPU desde

1.30v, a 2.05v, en pasos de 0.05v.En breve, no hay funciones BIOS

disponibles para configurar la Trinity K7; toda la configuración de la

CPU se debe hacer usando jumpers.

DFI(WT70-EC Pentium 4)

La WT70-EC es una placa Pentium 4 diseñada por DFI. Siempre confiando

en su habilidad técnica, DFI raramente ha huido del desarrollo de productos

para las nuevas plataformas. Debido a esto, la compañía ha desarrollado

una miríada de placas madre en estos años, todas las cuales cumplen los

estrictos estándares de los consumidores. La WT70-EC - que estaremos

revisando hoy - está basada en el chipset i850 de Intel, y por lo tanto



50


FERSYSTEM

soporta memoria RAMBUS PC600 y PC800, así como también las CPU

Pentium 4. Echemos un vistazo, sí?

Características de la placa madre DFI WT70-EC

CPU Soporta procesadores Intel Pentium¨ 4 Socket 423

Chipset

Intel(R) 850 chipset. 82850/82801BA/82802AB


ATX 30.5cm X 24.4cm

Expansión

5 PCI - 0 ISA - 1 CNR - 1 AGP - 4 USB

Memoria

4 socket SRIMM de 184-pins 2Gb RDRAM PC600 o

PC800

FSB

66Mhz 100Mhz y 133Mhz

Aj. Vcore

NA

Aj. Vio

NA

Audio chipset

Embebido en el chipset ICH2


La DFI WT70-EC está dotada de un diseño totalmente sin jumpers,

significando esto que no hay un sólo jumper en la placa relacionado

con la configuración de la CPU.

Por otra parte, una sola función para Overclocking está presente en

el BIOS: la habilidad para ajustar el multiplicador de reloj. No hay

opciones para ajustar los tiempos de memoria, salvo por la habilidad

de fijar la frecuencia operativa del bus de memoria. DFI - que es

conocido primariamente como un proveedor OEM - no nos ha

sorprendido demasiado con esta configuración. Después de todo, la

audiencia primaria de DFI nunca ha sido la de los actualizadores ni la

de los fanáticos del Overclocking.



51


FERSYSTEM



SOYO( P4X400 Dragon Ultra socket 478 DDR400)

Desde la introducción de la serie "Dragon" de placas madre, Soyo ha

sostenido la idea de producir placas con una amplia gama de

funcionalidades y características. La nueva Platinum Edition P4X400 -- por

su parte -- viene con un acabado plateado, y tiene soporte para memoria

DDR400, unidades ATA133, una controladora RAID 0+1, una tarjeta de

sonido de seis canales C-Media 8738, y conectores SPDIF integrados.

La diversión no termina allí sin embargo, debido a que la nueva P4X400

Dragon Ultra también viene con el conjunto completo de funciones para

Overclocking que ya todos esperamos de la familia "Dragon", así como

también con puertos USB 2.0, un slot AGP Pro que soporta AGP 8X, un

excelente paquete de software, y el "Ebox" -- el cual permite a los usuarios

añadir cuatro puertos USB a sus sistemas. En breve, la Soyo P4X400 está

equipada para satisfacer casi cualquier necesidad.

Características de Hardware de la Soyo P4X400 Dragon Ultra

CPU

Placa madre para Intel Socket-478 Pentium 4 VIA P4X400

Chipset ATX con FSB de 400Mhz y 533Mhz

Chipset

VIA P4X400/8235


ATX - 30.5cm X 24.5cm

Expansión

5 PCI - 0 ISA - 0 CNR - 1 AGP Pro - 6 USB

Memoria 3X 184-pin DIMM 3GB DDR SDRAM PC1600 - PC3200

FSB

100Mhz a 165Mhz en pasos de 1Mhz

Aj. Vcore 1.1v a 1.850v en pasos de 0.025v

Aj. AGP/DDR AGP = 1.5v 1.6v, 1.7v, 1.8v, DDR = 2.5v 2.6v, 2.7v, 2.v

Chipset de Audio

C-Media CMI8738

Las capacidades de audio de la Soyo P4X400 Dragon Ultra son brindadas

por un chip de audio integrado C-Media CMI8738.



52


FERSYSTEM

El CMI8738 soporta configuraciones de parlantes 5.1, con seis líneas de

salida, incluyendo una línea central.

Como parte de su equipamiento estándar, la Soyo P4X400 Dragon Ultra

también incluye la habilidad de tratar señales digitales entrantes y salientes

vía conectores ópticos SPDIF o jacks RCA dorados.

Desde el punto de vista del sonido, el C-Media CMI8738 tiene muy poco

que envidiar a otros chips de audio. Soporta hasta 32 voces polifónicas,

efectos EAX, y soporta tanto Microsoft DirectSound 3D como Aureal A3D.

Como hemos mencionado antes, el CMI8738 está muy por encima de la

circuitería de audio típicamente incluida como parte de los chipsets VIA, y

su reproducción de sonido es simplemente excelente. Sea que usted

reproduzca MP3s, CDs o utilice juegos 3D, la calidad de sonido del

CMI8738 a menudo lo sorprenderá por su fidelidad.


Como es el caso con prácticamente todas las placas de la familia

"Dragon" de Soyo, el diseño de la P4X400 es puramente sin jumpers.

Como resultado, los usuarios no deben tocar ni jumpers ni llaves

para configurar su CPU. Los únicos dos jumpers presentes, de

hecho, son usados para resetear el BIOS y para la controladora

RAID.

La configuración de la CPU, y la mayoría de las funciones

relacionadas están en el BIOS, y más específicamente, en el menú

"Soyo Combo Setup".

Una vez allí, los usuarios pueden fijar la frecuencia del FSB entre

100Mhz y 165Mhz en incrementos de 1Mhz.



53


FERSYSTEM

Los voltajes Vcore, AGP y DDR pueden también ser cambiados a

cualquiera de los valores indicados en las tablas de arriba.

El multiplicador de reloj también puede ser fijado manualmente,

aunque esto será de poca utilidad a menos que usted posea un

Pentium 4 sin bloqueo de multiplicador, como era de esperarse, un

número de funciones sobre los tiempos de la memoria también

pueden ser alterados desde el menú "Advanced Chipset Features".

Estas incluyen la opción de fijar la frecuencia del bus de memoria a

133MHz, 166MHz, 200MHz o "SPD" ("Serial Presence Detect" -- que

permite al sistema determinar automáticamente la frecuencia

apropiada.

ECS( K7VMA socket A VIA KM133 )

Es una solución todo-en-uno para aquellos que quieran a su placa VIA

KM133 con el toque de los gráficos ProSavage, y un poco de sonido.

Aunque apunta primariamente a OEMs y usuarios de bajo presupuesto, la

K7VMA también representa una interesante opción para cualquiera

interesado en armar un sistema con poco más que algo de memoria, y un

procesador. Dicho esto, los fanáticos del Overclocking, y usuarios

avanzados probablemente tendrán poco interés en la placa, pues no son

parte del mercado al que ECS está tratando de llegar con su última placa.

Echemos un vistazo.

Características de hardware de la ECS K7VMA

CPU

Chipset


Expansión

Procesadores Socket A AMD¨ Athlon/Duron (K7)

VIA KM133 VT8365/8365A / VT82C686A/B

ATX - 30.4cm X 22cm

4 PCI - 0 ISA - 1 AMR - 1 AGP - 4 USB



54


FERSYSTEM

Memoria

FSB

Aj. Vcore

Aj. Vio

Chipset de Audio

3X 168-pins DIMM SDRAM 1.5Gb PC133

100/102/104/106/107/108/109/110/111 y 112Mhz

NA

NA

Embebido en el chipset VIA VT82C1686B


La configuración de la ECS K7VMA es extremadamente simple,

esencialmente consiste en seleccionar un valor de FSB desde el

BIOS, en el menú "Frequency/Voltage Control". No hay jumpers, no

hay Dips, no hay problemas.

Dicho esto, no existen opciones que permitan a los usuarios ajustar

los valores de voltaje, o los tiempos de memoria.

Después de una breve descripción de placas pocos usuales y no

muy conocidas, rescato las características que resaltaron en su

época, para profundizar sobre este tema hay hablar sobre los

microprocesadores que veremos en el capitulo III.

Cuando hablamos de formato de mainboard hay un tema que demos

mencionar como son case y fuentes energía, porque evolucionaron

con las mainboards.

2.2. EL CASE (LA CAJA)

Existen varios tipos, que fundamentalmente se diferencian en su tamaño, y

por tanto las posibilidades de ampliación que brindan a nuestro ordenar:

Sobremesa y minidesktop, diseñados para ponerse sobre la mesa de trabajo,

bajo el monitor.

A. MINITORRE



55


FERSYSTEM

Tienen normalmente 1 bahía de 3 ½ y 2 de 5 ¼ externas.

B. MEDIA TORRE

Suele tener 2 bahías de 3 ½ y 3 de 5 ¼ externas.

C. TORRE Y SÚPER TORRE

Son las de mayor tamaño y las que mas posibilidades de conexión de

dispositivos internos (discos duros, cd -roms, grabadoras, etc.)nos

permiten conectar. Pueden disponer de 3 bahías de 3 ½ y de 5 1/4.

Independientemente del numero de dispositivos internos también varia el de

dispositivo internos, los que no se ven desde el exterior. Por ejemplo la caja

semi-torre que hemos seleccionado dispone de 3 bahías externas de 5 1/4,

2 de 3 ½ y además dispone de otras 2 bahías internas de 3 ½ especificas

para disco duro.

Para la elección de nuestra carcasa (case) debemos tener en cuenta varios

factores.

El primero de ellos, cuando hablamos de cuantos dispositivos vamos a conectar a

nuestro ordenador. Si en este caso vamos a conectar un lector de CD-ROM y una

grabadora interna, debemos descartar el case minitorre ya que no dispone de

suficientes bahías de 5 ¼. Así que nuestra siguiente opción es utilizar el case

semi-torre.

El siguiente factor, se desprende también del numero de dispositivos a conectar, la

fuente de alimentación que incluye el case debe tener la potencia adecuada para

las configuraciones.

Por último debemos comprobar que el case permita una mejor ventilación ante

todo y que los componentes queden dispuestos de una forma fácilmente accesible

dentro de la carcasa.



56


FERSYSTEM

Una buena ventilación es un factor muy importante para el funcionamiento del

computador.

MODELOS DE CASE Y SUS CARACTERISTICAS

FORMATO

MINITOWER

MIDITOWER

FULLTOWER

DESKTOP

(MINITORRE)

(SEMI

(TORRE

(ESCRITORIO)

TORRE)

COMPLETA)

Tecnología AT ATX ATX y AT ATX Y AT

Orientación

Vertical Vertical Vertical Horizontal

de la

mainboard

Bahías 5¼ 2 3 De 4 a 6 2

Bahías 3½ 1 o 2 1 o 2 2 1

Ranuras de

7 u 8 7 u 8 8 o mas 4 a 6

expansión

Observación Casi obsoleto Estándar

actual

Se usa en los

servidores

Se usa en las

PCs de marca



57


FERSYSTEM

TIPOS DE CASE

PARTES DEL CASE



58


FERSYSTEM

Así como han cambiando los CASE según las necesidades, también ha

evolucionado conjuntamente las fuentes de energía, explicare a continuación.

2.3. FUENTE DE ALIMENTACIÓN

Este dispositivo viene dentro del case, atornillado ala parte posterior del

case. Aunque algunos distribuidores las venden por separado o “suelto” para ser

utilizada como pieza de recambio.

1. FUNCION: CONVERSION AC-DC

La fuente de alimentación esta diseñado para tomar los 220 voltios

de corriente alterna provenientes de la red principal y convertirlos en una

corriente continua de bajo voltaje con valores de ± 5v, ± 12v y de 3.3 voltios

que puede utilizar el computador

Esta conversión debe realizarse de forma fiable y eficaz ya que va

alimentar a todos los componentes de la PC.

Conversión AC-DC de la fuente de alimentación



59


FERSYSTEM

El voltaje debe concordar con la zona geográfica donde trabaje la

computadora. En el Perú, Bolivia y parte de Europa es 220 voltios alternos

la red eléctrica, mientras que en los Estados Unidos, Canadá, Méjico y otros

países que nos rodean utilizan 110 voltios alternos en la red eléctrica

2. FACTORES DE FORMA:

Al igual que la mainboard, la fuente de alimentación también tiene

sus propios factores de forma normalizados por estándares. Fueron siete

los factores de forma de fuente de alimentación que han utilizado los

computadores, tal como se muestra en el siguiente cuadro:

OBSOLETOS

MODERNOS

PC/XT

LPX

AT DESKTOP (ESCRITORIO)

SFX

AT DE TORRE (TOWER)

ATX

BABY-AT

ATX-2



60


FERSYSTEM

Cada uno de estos factores de forma esta disponibles en varias

configuraciones y potencia de salida.

1. FUENTE TIPO BABY-AT:

Este tipo de fuente mayormente fue utilizado en las famosas

PC/XT. Se trata de una fuente reducida en cuanto a su tamaño de la

fuente AT.

Este tipo de fuente utilizaba un interruptor de corriente externo

conectado directamente a la fuente. La presión de este interruptor

encendía la fuente en forma directa y luego alimenta a la mainboard

2. FUENTE TIPO AT:

Este tipo de fuente utilizado en los Pentium II utiliza un cable de

señal llamada Power Good ósea Power-OK que es un voltaje positivo

de +5v generada por la misma fuente después de que la fuente haya

pasado por las pruebas internas y las salidas se han estabilizado.



61


FERSYSTEM

Esto se realiza entre 0.1 a 0.5 segundos después de haber

encendido la fuente.

Si la fuente no puede mantener las salidas adecuadas, la señal

POWER-OK se retira y el CPU se reinicializa en forma automática.

Cuando se restablece la salida apropiada, la fuente regenera la señal

de POWER-OK y el sistema comienza operar de nuevo.

En las fuentes AT, la señal Power-OK se realiza a través del cable

P8-1(el pin 1 del cable 8) desde la fuente de alimentación hacia la

mainboard. Los sistemas ATX utilizan el pin 8 del conector de 20

pines

3. FUENTE TIPO ATX

La especificación ATX se encuentra en su versión 2.01, define

una nueva forma la mainboard, así como también un nuevo case y

fuente de alimentación también nuevos.

Este tipo de fuente reemplaza los dos conectores de 6 pines cada

uno, usado en la fuente AT, por un conector de 20 pines.



62


FERSYSTEM

Con esto se elimina el problema de poder conectar ambos

conectores en sentido contrario lo cual podía cruzar la mainboard

Este nuevo conector de 20 pines también suministra 3.3 voltios lo

que elimina la necesidad de reguladores de voltaje en la mainboard

para dar energía a la CPU como sucedía en los sistemas AT.

A diferencia de las fuentes AT donde el interruptor de energía se

conectaba directamente a la fuente AT, en la fuente ATX el

interruptor de encendido se conecta a la mainboard en dos pines

llamados PS-ON, tal como se muestra en el siguiente grafico.

La fuente ATX que se muestra en el siguiente grafico tiene las

siguientes partes:

• Rejilla de ventilación.

Permite la salida del aire caliente que proviene del calor

que disipan los componentes electrónicos internos de la fuente

de alimentacion.Este aire caliente es expulsado por el

ventilador que se sitúa detrás de la rejilla.

• Conector de Entrada.



63


FERSYSTEM

Conector del tipo macho que permite proveer de suministro

eléctrico a la PC, mediante el cable de poder.

• Selector de Voltaje.

Cambia el voltaje de operación de la fuente es decir

podemos cambiar de 220v a 110v, actualmente viene sellado

para evitar su mala manipulación.

• Switch On/Off.

Corta el ingreso de energía al interior de la fuente de

alimentación. Algunas fuentes ATX tienen este tipo de switch.



64


FERSYSTEM

CAPÍTULO III

SOCKET Y MICROPROCESADOR

En los otros capítulos explicamos sobre las características de las

mainboard, en este capitulo explicaremos sobre los microprocesadores y su

socket, slot donde se ubican y actualmente cuales son

3.1. El MICROPROCESADOR

Un microprocesador es un conjunto de circuitos electrónicos altamente

integrado para cálculo y control computacional. El microprocesador es utilizado

como Unidad Central de Proceso en un sistema microordenador y en otros

dispositivos electrónicos complejos como cámaras fotográficas e impresoras, y

como añadido en pequeños aparatos extraíbles de otros aparatos más complejos

como por ejemplo equipos musicales de automóviles.

Parámetros significativos de un procesador son su ancho de bus (medido en bits),

la frecuencia de reloj a la que trabajan (medida en hercios), y el tamaño de

memoria caché (medido en kilobytes).

Vale acotar que existen dos tipos de memoria caché cuyo funcionamiento es

análogo: (a) L1 o interna (situada dentro del propio procesador y por tanto de

acceso aún más rápido y aún más cara).

La caché de primer nivel contiene muy pocos kilobytes (unos 32 ó 64 Kb); y; (b) L2

o externa (situada entre el procesador y la RAM). Los tamaños típicos de la

memoria caché L2 oscilan en la actualidad entre 256 kb y 2 Mb.

El zocket es una matriz de pequeños agujeros (zócalo) existente en una placa

base donde encajan, sin dificultad, los pines de un microprocesador; dicha matriz

permite la conexión entre el microprocesador y dicha placa base. En los primeros



65


FERSYSTEM

ordenadores personales, el microprocesador venía directamente soldado a la

placa base, pero la aparición de una amplia gama de microprocesadores llevó a la

creación del socket. El chipset es un conjunto de circuitos integrados que se

encarga de realizar las funciones que el microprocesador delega en ellos. El

conjunto de circuitos integrados auxiliares necesarios por un sistema para realizar

una tarea suele ser conocido como chipset, cuya traducción literal del inglés

significa conjunto de circuitos integrados. Se designa circuito integrado auxiliar al

circuito integrado que es periférico a un sistema pero necesario para el

funcionamiento del mismo.

Detallemos los tipos micros existentes a través de un cuadro.

CPU

Intel 486

Pentium I

FECHA

APARICIÓN

aparece

en 1989

22 de

marzo de

1993

VALOR

Actual

S/. 0

S/. 40

FRECUENCIA

RELOJ

16 MHz a

100 MHz

60 MHz a

300 MHz

PRODUCCION SOCKET NUCLEOS

1989 —

1997

1993 —

1999

socket 1,

2, 3, 6

Socket 4

Socket 5

Socket 7

Intel

80486-DX -

Intel

80486-SX

Intel

80486-DX2

Intel

80486-SX2

Intel

80486-SL

Intel

80486-SL

Intel

80486DX4

Intel 80487

o 80487

Intel 80486

OverDrive

(486SX,

486SX2,

486DX2 o

486DX4) -

variaciones

voltaje

P5

P54

P54CQS

P54CS

P24T

P55C



66


FERSYSTEM

Pentium

MMX

Pentium pro

Pentium II

Pentium

III

Pentium 4

Pentium D

Core duo

Intel Core 2

Duo

27 de julio

de 2006, 3

abarcando

las líneas

Solo (un

núcleo), Duo

(doble

introducid

o en 1997

noviembr

e de 1995

7 de

mayo de

1997

26 de

febrero

de 1999

noviembr

e de 2000

25 mayo

de 2005

enero del

2006

27 de

julio de

2006

S/. 40

S/. 50

S/. 60

S/.80 a

S/.140

S/. 150

a s/.

300

S./

300 a

600

S/.800

a

S/.900

S/.

900 a

1300

166 MHz y

266 MHz

150 MHz a

200 MHz

233 MHz a

450 MHz

450 MHz a

1,4 GHz

1,3 GHz a

3,8 GHz

2,66 GHz a

3,73 GHz

1,06 GHz a

2,50 GHz

1,06 GHz a

3,33 GHz

1 de

noviembre

de 1995 —

1998

mediados

de 1997 —

comienzos

de 1999

1999 —

2003

2000 —

2008

25/5/2005 -

8/8/2008

2006 —

2008

2006 —

2009

Socket 8

Slot 1

MMC-1

MMC-2

Mini-

Cartridge

Slot 1

Socket

370

Socket

423

Socket

478

LGA 775

LGA 775

Socket

478

Socket M

(Socket

479)

Socket

478

Socket T

(LGA 775)

Socket M

(µPGA

478)

Socket P

(µPGA

478)

Tillamook

Klamath

Tounga

Deuschutes

Dixon

Katmai

Coppermin

e

Coppermin

e-T

Tualatin

Willamette

Northwood

Prescott

Cedar Mill

Smithfield

Presler

Yonah

Allendale

Conroe

Merom-2M

Merom

Kentsfield

Wolfdale

Yorkfield



67


FERSYSTEM

núcleo),

Quad

(cuádruple

núcleos), y

Extreme (CPU

de dos o

cuatro

núcleos para

entusiastas)

Intel Core

2 Quad

2 de

noviembr

e de

2006

S/.100

0 a

2200

2.40 GHz a

3,80 GHz

Micro-

FCBGA

(µBGA

479)

Desde 2006 LGA 775

LGA 771

Socket P

Kentsfield

Yorkfield

4 nucleos

Core 2

Quad

Q6600

Core 2

Quad

Q(X)6700

Core 2

Quad

QX6800

Core 2

Quad

QX6850

Core 2

Quad

Q8200

Core 2

Quad

Q9300

Core 2

Quad

Q9400

Core 2

Quad

Q9450

Core 2

Quad

Q9550

Core 2

Quad

QX9650

Core 2

Quad

QX9770

Core 2

Quad

QX9771

Core 2

Quad



68


FERSYSTEM

Core i3

Intel Core

i5

(Nehalem)

Intel Core

i7

(Nehalem)

7 de

enero de

2010

8 de

septiembr

e de

2009

17 de

noviembr

e de

2008

S/.

1400

s/.

2000

s/.

2300

2.53 Ghz a

3,33 Ghz

2,66 GHz a

3,6 GHz

2,66 GHz a

3,33 GHz

Desde 2010

Desde 2009

Desde 2008

LGA

1156,

mPGA989

LGA

1156,

mPGA98

9

Socket B

(LGA

1366)

(LGA

1156)

QX9774

Clarkdale

Nucleo:2-4

Core i3

2350M

Core i3

2340M

Core i3

2330M

Core i3

2310M

Core i3

380M

Core i3

370M

Core i3

350M

Core i3

330M

Core i3

2330m

Arrandale,

Clarkdale

Nucleo:2-4

Core i5-7xx

Core i5-

7xxS

Core i5-6xx

Core i5-

4xxM

Core i5-

5xxM

Core i5-

5xxUM

920

930

940

950

960

965

Extreme

Edition

975

Extreme

Edition

980X

Extreme

Edition



69


FERSYSTEM

3.2. EVOLUCIÓN DEL MICROPROCESADOR

1971: Intel 4004

19XX: Intel 8008

1978: Intel 8086, Motorola MC68000

1979: Intel 8088

1982: Intel 80286, Motorola MC68020

1985: Intel 80386, Motorola MC68020, AMD80386

1989: Intel 80486, Motorola MC68040, AMD80486

1993: Intel Pentium, Motorola MC68060, AMD K5, MIPS R10000

1995: Intel Pentium Pro



70


FERSYSTEM

1997: Intel Pentium II, AMD K6, PowerPC6 (versiones G3 y G4), MIPS

R120007

1999: Intel Pentium III, AMD K6-2

2000: Intel Pentium 4, Intel Itanium 2, AMD Athlon XP, AMD Duron,

PowerPC G4, MIPS R14000

2005: Intel Pentium D, Intel Extreme Edition con hyper threading, Intel Core

Duo, IMac con

ACTUAL:Procesador Intel Core Duo, AMD Athlon 64, AMD Athlon X2, AMD

Athlon FX,CORE i5, CORE i7

3.3. LUGAR DE ALOJAMIENTO

Existen diferentes tipos de microprocesadores por lo que se crearon

diferentes tipos alojamiento del microprosador

A. EL SLOT 1

El Slot 1 es un zócalo de CPU, o sea, un tipo de conexión del

microprocesador a la placa base de un ordenador.

Se usó para conectar varios de los procesadores de Intel, en concreto:

Celeron, Pentium II y Pentium III. Actualmente ya no se usa, pues hay otros

más rápidos (véase lista de sockets).

CONSTRUCCIÓN

El Slot 1 Con la introducción del Pentium II, la transición del socket a la

ranura se hizo necesaria, porque el nucleo de la CPU y cache son dos chips

diferentes sobre una tarjeta de circuitos compartida.

Hay ciertas tarjetas de convertidor llamadas Slotkets, que es enchufado la

ranura, que contiene un Enchufe 8 para permitir al Pentium Pro CPUs para

ser usado sobre la Ranura 1 placas madre. [2] Estos convertidores

específicos, sin embargo, son raros.



71


FERSYSTEM

Aparte de estos convertidores hay los que contienen un Enchufe 370,

que es construido para apoyar las CPUs más recientes para este enchufe.

Muchos de estos son equipados con propios módulos de regulador de

voltaje, que son usados, suministrar las nuevas CPUs de su voltaje

necesario (inferior) principal, que la placa madre no apoya.

DATOS TÉCNICOS

Slot 1 es más rápido que Socket 7, ya que permite una mayor frecuencia de

reloj.

Las placas de base con Slot 1 usan el protocolo de bus GTL+.Slot 1.

B. SOCKET F

El Socket F es un zócalo de procesadores diseñado por AMD para su

línea Opteron. El zócalo tiene 1207 pines, y fue publicado el 15 de agosto

de 2006.

El Socket F principalmente se usa en la línea de CPU para

servidores de AMD, y se considera como un socket de la misma generación

del Socket AM2 y el Socket S1; el primero se usa en los CPUs Athlon 64 y

Athlon 64 X2 y el último en la línea Turion 64 y Turion 64 X2. Todos estos

tienen soporte para memoria DDR2.

Socket F no soporta FB-DIMM. Esta planeada el soporte de DDR3

SDRAM y XDR DRAM AMD Quad FX

AMD Quad FX, el Socket F es la base para la plataforma Quad FX

(conocida antes de su lanzamiento como "4x4"), liberada por AMD el 30 de

noviembre de 2006. Esta versión modificada del Socket F, llamada Socket

1207 FX por AMD, y Socket L1 por nVIDIA, se basa en una plataforma de



72


FERSYSTEM

doble socket, que permite usar dos procesadores de doble núcleo (cuatro

núcleos efectivos) en PC de escritorio para entusiastas

C. SLOT A

El Slot A es un zócalo de CPU para procesadores Alpha de Digital y

Athlon(Classic) de AMD.

Se trata de un socket mecánicamente compatible con Slot 1 de Intel

pero incompatible eléctricamente. Fue un socket creado y utilizado

anteriormente para procesadores Alpha pero se rediseñó especialmente

para procesadores Athlon (Classic).

Compatible con la arquitectura x86 El bus de comunicación es

compatible con el protocolo EV6 usado en los procesadores DEC 21264 de

Alpha, funcionando a una frecuencia de 100 MHz DDR (Dual Data Rate,

200 MHz efectivos) que suponía un cambio muy significativo ante el

pentium II, III y celeron. Desventajas: todas la de su equivalente Slot 1 de

intel. Max Velocidad por procesador: 1ghz(no más por problemas de calor).

Primeramente fue usado por los procesadores de Digital(DEC

21264), que eran unos monstruos de la gama de servidores de 64 bits que

por motivos de mala organización, producción deficiente y diseño extraño y

poco compatible para la época luego fueron abandonados en el olvido.

Pero como consecuencia de ese proyecto abandonado muchos de

los ingenieros de Digital inmersos en el proyecto de desarrollo de los

microprocesadores Alpha fueron reclutados por AMD para el desarrollo de



73


FERSYSTEM

sus procesadores para consumo general y que dieron como fruto una

arquitectura realmente sorprendente (K7) sucesora de la K6.

Es por este motivo que ambos procesadores comparten el mismo

socket, pero más tarde los Athlon pasaron a un socket A de 462 pines

parecidos al classic pero con un diseño de PGA totalmente diferente,

aunque siguieron utilizando el mismo bus de datos double data rate (DDR)

a más velocidad.

D. SOCKET 370

El Socket 370 es un tipo de conector para microprocesadores, usado

por primera vez por la empresa Intel para sus procesadores Pentium III y

Celeron en sustitución en los ordenadores personales de la vieja interfaz de

ranura Slot 1. El "370" se refiere al número de orificios en el zócalo para los

pines del procesador. Las versiones modernas del zócalo 370 se

encuentran generalmente en las placas base Mini-Mini-ITX y en los

sistemas integrados. El zócalo 370 fue utilizado originalmente para los

procesadores Intel Celeron, pero se convirtió más adelante en plataforma

para el procesador Coppermine y los procesadores Pentium III de Tualatin,

así como para los procesadores Cyrix III de Via-Cyrix, posteriormente

renombrados VIA C3. Algunas placas base que utilizaron el zócalo 370,

soportaron procesadores Intel en configuraciones duales; otros permitieron

el uso de un procesador en zócalo 370 o en ranura Slot 1, en forma

excluyente. Esta plataforma no es enteramente obsoleta, pero su uso se

limita hoy a los usos antedichos, siendo reemplazado posteriormente por

los zócalos 423/478/775 (para los procesadores Pentium 4 y de base 2). La



74


FERSYSTEM

empresa Vía todavía produce procesadores para zócalo 370, pero está

emigrando cada vez más a la línea de procesadores Ball grid array (BGA).

E. SOCKET 423

El Socket 423 fue utilizado para los primeros Pentium 4 basados en

el núcleo Willamette. Tuvo una vida muy corta, puesto que tenía un diseño

eléctrico inadecuado que no le permitía superar los 2Ghz. Fue remplazado

por el Socket 478. Ambos zócalos son fácilmente diferenciables por el

tamaño resultante, siendo más grande el 423 que el 478.

Una de las características que diferencian a ambos zócalos, sin

contar el tamaño, son las tecnologías a las que están asociados. El Socket

423 coincidió en una época de Intel donde mantenía un acuerdo con

Rambus, por lo que casi todas las placas que podemos encontrar con este

tipo de zócalo, llevan memoria RIMM de Rambus.



75


FERSYSTEM

F. Socket 478

El Socket 478 se ha utilizado para todos los Pentium 4 y los Celeron.

Este socket también soporta los procesadores Pentium 4 Extreme Edition

con 2 MB de L2 caché. El zócalo fue lanzado para competir con los AMD de

462-pines, ejemplos como el Socket A y su Athlon XP. Este socket sustituyó

al Socket 423, un socket que estuvo poco tiempo en el mercado. La placa

madre que contiene este procesador, soporta memorias Dimm y DDR, pero

no se pueden mezclar las 2 tipos de memoria en la placa madre, o bien se

usa memoria Dimm o DDR.

G. SOCKET 603

El socket 603 fue diseñado por Intel como un conector de fuerza de

la inserción de cero intentase para estaciones de trabajo y plataformas del

servidor. Contiene 603 contactos formados en orden en una cuadrícula

acerca del centro del conector, cada contacto hace un tono del 1.27mm con

cliente habitual prender con alfileres arreglo, para formar una pareja con un

paquete del procesador de 603 alfileres. Las notas del diseño de Intel

distinguen socket 603 de socket 604 como bajo riesgo costado, bajo,

volumen robusto, alto manufacturable, y sourceable.1



76


FERSYSTEM

Todo socket 603 procesadores utiliza una velocidad del autobús de

400 MHz y fuera confeccionada en ya sea un proceso 180 nm, o 130 el

proceso nm. El socket 603 procesadores puede ser introducido en socket

604 motherboards diseñados, pero el Conector 604 procesadores no puede

ser introducido en Conector 603 los motherboards diseñados debido a un

alfiler adicional siendo presente. El conector 603 los procesadores el rango

de 1.4 GHz para 3 GHz.

Ningún Conector 604 procesadores es producido con "el MP" de Intel

la designación, mientras algún Socket 603 los procesadores tiene recibe el

"MP" designación. El "MP" al lado de la velocidad de procesadores es la

inclusión de un escondite L3 para fomentar función en computadoras del

multiprocesador ("el multiprocesador" queriendo decir tenga más que 2

CPUs), sin embargo, algún conector 604 procesadores ahora sale a la luz

con la adición de un escondite L3 hasta 16 megabyte.

H. SOCKET 754

El socket 754 es un zócalo de 754 pines para procesadores AMD

Athlon 64 y Sempron, que reemplazó al socket 462 (también llamado socket

A) de sus anteriores procesadores AMD Athlon XP, los procesadores para

este zócalo implementan la tecnología HT (Hyper Transport), no debe

confundirse con HT de Intel (Hyper Threading), que permite hasta 800 Mhz

de FSB.

Contó con los procesadores AMD Athlon 64 (2800+ - 3700+) AMD

Sempron (2500+ - ) AMD Turion 64 (ML and MT) y AMD Mobile Athlon 64

(2800+ - 4000+), el zócalo 754 permaneció algun tiempo como la solución

para la gama alta de procesadores AMD, pero fue reemplazado por el

socket 939, 940 y AM2 y el último hasta el momento AM3.



77


FERSYSTEM

I. SOCKET LGA 775

El zócalo LGA 775, también conocido como Socket T o Socket 775,

es uno de los zócalos utilizados por Intel para dar soporte a los

microprocesadores Pentium 4;. Entre otras aspectos, se diferencia de los

anteriores 370 (para Pentium III) y del Socket 423 y 478 (para los primeros

Pentium 4) en que carece de pines. Las velocidades de bus disponibles

para esta arquitectura van desde 533Mhz hasta 1600MHz.

Este tipo de zocalo es el "estandar", para casi todos los

procesadores de consumo de Intel para equipos sobremesa, y algunos

portátiles. Desde los "Celeron D", hasta los "Core 2 Duo", pasando por los

"Pentium D", su principal atractivo, es que los procesadores para LGA 775

carecen de pines, es decir que la placa base es la que contiene los

contactos para comunicarse con el procesador, con esto se consigue que

los procesadores sean menos fragiles a nivel físico. Al tomar esta medida,

Intel traspasa el problema de la rotura de pines a los fabricantes de placas

bases. Así, los procesadores se "anclan" a la placa base con una pletina

metálica, que los fuerza sobre los pines.

Las placas base para el LGA 775 para Pentium 4 incluyen soporte

para memoria RAM del tipo DDR2 y ranuras de expansión PCI Express.

Debido a la cantidad de zócalos disponibles, las posibilidades para

construir un sistema basado en este microprocesador son bastante amplias.



78


FERSYSTEM

AMD actualmente también fabrica procesadores sin pines, con una

superficie plana y puntos de contactos para los pines de la placa base. Sin

embargo, Intel y AMD utilizan placas exclusivas y no compatibles entre sí.

Es preciso resaltar que AMD utiliza zócalos diferentes. Actualmente los

AMD Athlon 64 X2 (también conocidos como AMD 2) utilizan el zócalo AM2,

sin embargo, AMD sigue utilizando (en los procesadores que no son AMD

2) el Socket 939, el 940 y el 754.

Actualmente el zócalo LGA 775 ha sido superado por los zócalos

LGA 1156 (Socket H) y LGA 1366 (Socket B).

Los cambios de zócalos se producen ya que Pentium 4 tras varios

años de permanencia en el mercado, tiene que adaptarse a la revolución

constante en otros componentes del PC, como son las memorias

soportadas, el BUS del sistema y demás.

J. SOCKET 939

Es un zócalo de CPU que fue introducido por AMD en respuesta a

Intel y su nueva plataforma para computadoras de escritorio, Socket

LGA775. Socket 939 ha sido substituido por el Socket AM2.



79


FERSYSTEM

CARACTERÍSTICAS PRINCIPALES





Función completa de 32-bit, IA-32 y (x86). Compatibilidad para

aplicaciones futuras de 64-bit usando el set de instrucciones AMD64.

Direcciones físicas de 40-bits, Direcciones virtuales de 48-bits.

8 nuevos registros de 64-bit, para un total de 16

8 nuevos registros de 128-bit SSE/SSE2, para un total de 16







Incluye el soporte para la tecnología 3DNow, SSE2, y SSE3 usando

los procesadores más recientes (revisión E)

Integra el controlador de "dual channel" (Doble Canal) DDR SDRAM

soportando hasta 200MHz PC3200 ("DDR400")

Soporte hasta 6.4 GB/s bando de memoria

Tecnología HyperTransport para conexiones rápidas I/O, una de 16

bit soportando hasta 2000MHz







64KB Nivel 1 cache de instrucción, 64KB Nivel 1 cache de datos.

Soporta hasta 1MB Nivel 2 cache

Ciertos modelos (Athlon 64 X2) son procesadores dual-core y tienen

físicamente 2 cores en un procesador.

Núcleos soportados











Clawhammer Core: Soporta Instrucciones L2 1MB Cache/ SSE1,

SSE2

Newcastle Core: Soporta Instrucciones L2 512KB Cache/ SSE1,

SSE2

Winchester Core: Soporta Instrucciones L2 512KB Cache/ SSE1,

SSE2

Venice Core: Soporta Instrucciones L2 512KB Cache/ SSE1,

SSE2, SSE3

San Diego Core: Soporta Instrucciones L2 1MB Cache/ SSE1,

SSE2, SSE3



80


FERSYSTEM





Manchester Core: Soporta Instrucciones (Dual Core) L2 512KB

cache por CPU/ SSE1, SSE2, SSE3

Toledo Core: (Dual Core) Soporta Instrucciones L2 1MB cache

por CPU/ SSE1, SSE2, SSE3

Venice Core CPUs incluye: 3000+, 3200+, 3500+, 3800+



San Diego Core CPUs incluye: 3700+, 4000+, FX55, FX57

Manchester Core CPUs incluye: X2 3800+, X2 4200+, X2 4600+



Toledo Core CPUs incluye: X2 3800+, X2 4400+, X2 4800+, FX-

60

K. SOCKET 940

El Socket 940 es un tipo de zócalo de CPU con el mismo patillaje que

el am2, pero más antiguo, y no tiene soporte para memoria DDR2. Cabe

destacar que éste no es compatible con procesadores para am2, debido a

su tecnología. Éste, en cambio soporta memoria DDR y procesadores como

el Opteron y el athlon 64 FX. Viene a sustituir al socket 939.



81


FERSYSTEM

L. SOCKET AM2

El Socket AM2, denominado anteriormente como Socket M2, es un

zócalo de CPU diseñado para procesadores AMD en equipos de escritorio.

Su lanzamiento se realizó en el segundo trimestre de 2006, como sustituto

del Socket 939. Tiene 940 pins y soporta memoria DDR2; sin embargo no

es compatible con los primeros procesadores de 940 pins (como, por

ejemplo, los procesadores Opteron Sledgehammer).

Los primeros procesadores para el zócalo AM2 fueron los nuevos

Opteron serie 100. El zócalo está también diseñado para los siguientes

núcleos: Windsor (AMD Athlon 64 X2 4200+ - 5000+, AMD Athlon 64 FX-

62), Orleans (AMD Athlon 64 3500+ - 4000+) y Manila (AMD Sempron

3000+ - 3600+) - todos construidos con tecnología de 90 nm.

Su rendimiento es similar al del zócalo 939, en comparación con los

núcleos Venice. Socket AM2 es parte de la próxima generación de sockets,

junto con Socket F (servidores) y Socket S1 (portátiles).

SUCESORES

Se han anunciado múltiples zócalos que son compatibles pin a pin

con el zócalo AM2, pero que difieren en sus características.



82


FERSYSTEM

El zócalo AM2+ es un sucesor intermedio para el zócalo AM2, que

está diseñado para el manejo de memoria DDR2 y soporte del

HyperTransport 3.0. Los procesadores para zócalo AM2+ pueden insertarse

en las placas madre con zócalo AM2, pero sólo tendrán soporte para

HyperTransport 2.0.

AMD anunció que los procesadores para zócalo AM3 serían capaces

de funcionar en placas madre con zócalo AM2, pero no al contrario. Los

procesadores AM3 tendrán un nuevo controlador de memoria que soporta

tanto memorias tipo DDR2, como DDR3 SDRAM, permitiendo así mantener

la compatibilidad con las placas madre AM2 y AM2+. dado que los

procesadores AM2 carecen del nuevo controlador de memoria, no podrán

funcionar en las placas madre con zócalo AM3.

M. SOCKET AM2+

El Socket AM2+, es un zócalo de CPU diseñado para

microprocesadores AMD en equipos de escritorio. Su lanzamiento, el tercer

trimestre del 2007, sucedió en la misma fecha en que estaba programado el

lanzamiento del Socket AM3, sustituto del Socket AM2. En cambio se optó

por vender una transición entre este último y el Socket AM3. Los

procesadores diseñados para trabajar con el AM2 podrán hacerlo con

placas madres de Socket AM2+ y vice versa. Sin embargo, cabe aclarar

que los procesadores con socket AM2, y AM2+ no son compatibles con una

placa base con socket AM3 (fuente: AMD Support Socket AM2+ ).



83


FERSYSTEM

DIFERENCIAS CON EL AM2

El Socket AM2+ trae algunas diferencias que no trae el AM2:





HyperTransport:

o

o

o

El AM2 solo soporta HyperTransport 2.0, es compatible con

memorias DDR2.

El AM2+ soporta HyperTransport 3.0, es compatible con

memorias DDR2.

El AM3 soporta HyperTransport 3.0 es compatible tanto con

memorias DDR2 y DDR3.

Split power planes: uno para los nucleos del CPU, el otro para la

Integrated Memory controller (IMC). Esto mejorará el ahorro de

energía, especialmente con los gráficos integrados si los nucleos se

encuentran en modo sleep pero el IMC sigue activo.

N. SOCKET AM3

El Socket AM3 es el zócalo de CPU sucesor del Socket AM2+, el

cual cuenta con 938 pines. Tiene soporte HT (Hyper Trasport) 4.0 y muchos

más beneficios. Está hecho para la nueva gama de procesadores de AMD,

los K11, lanzados en marzo de 2009.

El socket AM3 será compatible con los dos tipos de memoria doble

canal PC2-8500 (DDR 2 1.066 MHz) y PC3-1066 (DDR 3 1.333 MHz); le



84


FERSYSTEM

será añadido una interfaz térmica (TSI) y una interfaz vid serie reguladora

de voltaje (SVI). El sensor térmico será muy exacto presumiendo que pueda

ser digital, un diodo térmico que podría permitir al monitor de temperaturas

ser más preciso, el cual actualmente significa mejor control para la

estabilidad y durabilidad al hacer overclocking. La interfaz serial VID

permitira ajustar de forma más precisa los voltajes de la CPU.

Asimismo los procesadores con socket AM3 son compatibles con

placas base que posean el socket anterior de AMD, AM2+ (fuente: AMD

Support Socket AM2+ (en inglés)). De esta forma un procesador como el

AMD Athlon II X2 250 que posee socket AM3 puede funcionar en una placa

base que posea socket AM2+. No así a la inversa, es decir, un procesador

con socket AM2+ no puede ser colocado en una placa base con socket

AM3.

Los procesadores compatibles con AM3 son los AMD Phenom II X4 ,

de la familia Deneb y Propus, que salieron en marzo de 2009. Seguido a

esto han sido lanzados otros procesadores de más bajo rendimiento,

basados en el chipset California, los cuales tienen los nombres en clave de:

Heka (Triple-core), Rana (Triple-core) y Regor (Dual-core) diseñados con

arquitectura de 45 nm.

Algunas de las empresas productoras de tarjetas madre ya tienen

listas sus nuevas placas listas para ser lanzadas, entre ellas Asus, Gigabyte

y MSI[1]; las cuales están basadas en los chipsets AMD 790GX y 790FX.

Estas tienen soporte Crossfire hasta para cuatro tarjetas de video en sus

modelos de gama alta.

Este socket cuenta con tecnologías de procesadores de 45 nm. Está

predestinado a luchar contra los 45 nm de Intel los cuales ya están en el

mercado. AMD junto a IBM están investigando y diseñando la nueva

tecnología 32 nm. También AMD tiene HT 4.0 que se espera que sea 4

veces más veloz que HT 3.0 (AM2+). Si bien este HT tendrá una velocidad

aproximada a los 8.200 MT/s, será super veloz y tardará menos en ejecutar



85


FERSYSTEM

aplicaciones. También se espera la nueva paralelización avanzada para

procesadores de más de 4 núcleos, ésta sacara mayor provecho de los 4

núcleos.

El zócalo AM3 cuenta con soporte para procesadores de 45nm en los

cuales se encuentran:

Sempron - 140

Athlon II X2-240



Phenom II X2-545



Phenom II X2-550 BE















Este nuevo zócalo cuenta con tecnología HT 4.0 (HyperTrasport) y

soporte 64bits . Tiene soporte para DDR3 1333mhz. Los nuevos chipsets

para AM3 son:







790GX

790FX

790X

Todos con soporte AM3 y DDR3 nativo.



86


FERSYSTEM

O. SOCKET 771- XEON QUAD CORE

Diseñada para el microprocesador Intel S5000XVN,5100,5200,5300 y 5400

proporciona un increíble rendimiento y capacidad de memoria para las

operaciones mas difíciles de estación de trabajo. El rendimiento y fiabilidad

de clase servidor, además de gráficos de gama alta.

P. SOCKET 1155

También conocido como Socket H2 o LGA 1155, es un socket de CPUIntel

de sobremesa. LGA significa Land Grid Array . El LGA 1155, fue diseñado

para sustituir a LGA 1156 . LGA 1155 tiene 1155 pines que sobresalen de

hacer contacto con las pastillas en el procesador. Los procesadores de LGA

1155 y LGA 1156 tomas no son compatibles entre sí, ya que tienen

diferentes ranuras del zócalo. Sin embargo, las soluciones de refrigeración

son compatibles entre ambos LGA 1155 y LGA 1156 tomas, ya que el

procesador tiene las mismas dimensiones, el perfil y la construcción, y la

producción de calor similar. Soporta microprocesadores core i3, core i5,core

i7, pentium(duo core)



87


FERSYSTEM

CAPITULO IV

MEMORIA RAM

4.1 DEFINICION

La memoria RAM (Random Access Memory Module o

memoria de acceso aleatorio) es un tipo de memoria que

utilizan los ordenadores para almacenar los datos y

programas a los que necesita tener un rápido acceso.

Se trata de una memoria de tipo volátil, es decir, que se

borra cuando apagamos el ordenador, aunque también hay

memorias RAM no volátiles (como por ejemplo las

memorias de tipo flash)

Los datos almacenados en la memoria RAM no sólo se borran cuando apagamos

el ordenador, sino que también deben eliminarse de esta cuando dejamos de

utilizarlos (por ejemplo, cuando cerramos el fichero que contiene estos datos).

Estas memorias tienen unos tiempos de acceso y un ancho de banda mucho más

rápido que el disco duro, por lo que se han convertido en un factor determinante

para la velocidad de un ordenador. Esto quiere decir que, dentro de unos límites,

un ordenador irá más rápido cuanta mayor sea la cantidad de memoria RAM que

tenga instalada, expresada en MegaBytes o GigaBytes.

Los chips de memoria suelen ir conectados a unas plaquitas denominadas

módulos, pero no siempre esto ha sido así, ya que hasta los ordenadores del tipo

8086 los chips de memoria RAM estaban soldados directamente a la placa base.

Con los ordenadores del tipo 80386 aparecen las primeras memorias en módulos,

conectados a la placa base mediante zócalos, normalmente denominados bancos

de memoria, y con la posibilidad de ampliarla (esto, con los ordenadores

anteriores, era prácticamente imposible).

Los primeros módulos utilizados fueron los denominados SIMM (Single

In-line Memory Module). Estos módulos tenían los contactos en una

sola de sus caras y podían ser de 30 contactos (los primeros), que



88


FERSYSTEM

posteriormente pasaron a ser de 72 contactos.

Este tipo de módulo de memoria fue sustituido por los

módulos del tipo DIMM (Dual In-line Memory Module), que es

el tipo de memoria que se sigue utilizando en la actualidad.

Los módulos RIMM (Rambus Inline Memory Module) salieron al mercado como el

tipo de memoria diseñado para Pentium 4. Utilizan una tecnología denominada

RDRAM, desarrollada a mediados de los 90 por Rambus Inc. Tienen 184 pines y

un bus de datos de 16 bit para unas velocidades de 300MHz (PC-600), 356 MHz

(PC-700), 400 MHz (PC-800) y 533 MHz (PC-1066). Generaban unas

temperaturas muy altas, por lo que siempre iban con difusor de temperatura (como

puede observarse en la imagen). Estas velocidades

eran muy superiores a los 100Mhz y 133Mhz de las

SDRAM y los 200Mhz de las primeras DDR, aunque al

tener un bus de solo 16 bit y unos tiempos de latencia

muy altos las hace 4 veces mas lentas que una DDR

actual.

Rambus Inc. sólo dio licencia de fabricación a algunas empresas, siendo la más

importante Samsung. A esto hay que añadir unos precios muy altos, por lo que

Intel dejo de fabricar placas para estos módulos, volviendo a los SDRAM y DDR.

Esta clasificación se refiere exclusivamente a la posición de los contactos.

4.2. TIPOS DE MEMORIA

DRAM:

Las memorias DRAM (Dynamic RAM) fueron las utilizadas en los primeros módulos

(tanto en los SIMM como en los primeros DIMM). Es un tipo de memoria más

barata que la SDRAM, pero también bastante más lenta, por lo que con el paso

del tiempo ha dejado de utilizarse. Esta memoria es del tipo asíncronas, es decir,

que iban a diferente velocidad que el sistema, y sus tiempos de refresco eran

bastante altos (del orden de entre 80ns y 70ns), llegando en sus últimas versiones,

las memorias EDO-RAM a unos tiempos de refresco de entre 40ns y 30ns.



89


FERSYSTEM

SDRAM:

Las memorias SDRAM (Synchronous Dynamic RAM) son las utilizadas actualmente

(aunque por SDRAM se suele identificar a un tipo concreto de módulos, en realidad

todos los módulos actuales son SDRAM).

Son un tipo de memorias síncronas, es decir, que van a la misma velocidad del

sistema, con unos tiempos de acceso que en los tipos más recientes son inferiores

a los 10ns, llegando a los 5ns en los más rápidos.

Las memorias SDRAM se dividen a su vez en varios tipos

SDR:

Los módulos SDR (Single Data Rate) son los

conocidos normalmente como SDRAM, aunque,

como ya hemos dicho, todas las memorias

actuales son SDRAM.

Se trata de módulos del tipo DIMM, de 168

contactos, y con una velocidad de bus de memoria que va desde los 66MHz a los

133MHz. Empiezan a utilizarse con los Pentium II y su utilización llega hasta la

salida de los Pentium 4 de Intel y los procesadores Athlon XP de AMD, aunque las

primeras versiones de este último podían utilizar memorias SDR.

Este tipo de módulos se denominan por su frecuencia, es decir, PC66, PC100 o

PC133.

DDR:

Los módulos DDR SDRAM (Double Data Rate

SDRAM) son una evolución de los módulos

SDR. Se trata de módulos del tipo DIMM, de

184 contactos y 64bits, con una velocidad

de bus de memoria de entre 100MHz y

200MHz, pero al realizar dos accesos por ciclo de reloj las velocidades efectivas

de trabajo se sitúan entre los 200MHz y los 400MHz. Este es un punto que a

veces lleva a una cierta confusión, ya que tanto las placas base como los

programas de información de sistemas las reconocen unas veces por su velocidad

nominal y otras por su velocidad efectiva.

Comienzan a utilizarse con la salida de los Pentium 4 y Thlon XP, tras el fracasado

intento por parte de Intel de imponer para los P4 un tipo de memoria denominado



90


FERSYSTEM

RIMM, que pasó con más pena que gloria y tan sólo llegó a utilizarse en las

primeras versiones de este tipo de procesadores (Pentium 4 Willamette con socket

423).

Se han hecho pruebas con módulos a mayores velocidades, pero por encima de

los 200MHz (400MHz efectivos) suele bajar su efectividad. Esto, unido al coste y a

la salida de los módulos del tipo DDR2, ha hecho que en la práctica sólo se

comercialicen módulos DDR de hasta 400MHz (efectivos).

Estas memorias tienen un consumo de entre 0 y 2.5 voltios.

Este tipo de módulos se está abandonando, siendo sustituido por los módulos del

tipo DDR2.

DDR2:

Los módulos DDR2 SDRAM son una

evolución de los módulos DDR SDRAM. Se

trata de módulos del tipo DIMM, en este

caso de 240 contactos y 64bits. Tienen

unas velocidades de bus de memoria real de entre 100MHz y 266MHz, aunque los

primeros no se comercializan.

La principal característica de estos módulos es que son capaces de realizar.

Duplica la velocidad en relación a una memoria del tipo DDR, pero también. El

consumo de estas memorias se sitúa entre los 0 y 1.8 voltios, es decir, casi la

mitad que una memoria DDR.

Tanto las memorias DDR como las memorias DDR2 se suelen denominar de dos

formas diferentes, o bien en base a su velocidad de bus de memoria efectiva

(DDR-266, DDR-333, DDR-400, DDR2-533, DDR2-667, DDR2-800) o bien por su

ancho de banda teórico, es decir, por su máxima capacidad de transferencia (PC-

2100, PC-2700 y PC-3200 en el caso de los módulos DDR y PC-4200, PC-5300 y

PC-6400 en el caso de los módulos DDR2).

DDR3:

Este tipo de memorias (que ya han

empezado a comercializarse, y están

llamadas a sustituir a las DDR2) son

también memorias del tipo SDRAM DIMM,

de 64bits y 240 contactos, aunque no son



91


FERSYSTEM

compatibles con las memorias DDR2, ya que se trata de otra tecnología y además

físicamente llevan la muesca de posicionamiento en otra situación.

Según las informaciones disponibles se trata de memorias con una velocidad de

bus de memoria real de entre 100MHz y 250MHz, lo que da una velocidad de bus

de memoria efectiva de entre 800MHz y 2000MHz (el doble que una memoria

DDR2 a la misma velocidad de bus de memoria real), con un consumo de entre 0

y 1.5 voltios (entre un 16% y un 25% menor que una DDR2) .

Una cuestión a considerar es que estos tipos de módulos no son compatibles

entre sí, para empezar porque es físicamente imposible colocar un módulo en un

banco de memoria que no sea de su tipo, debido a la posición de la muesca de

posicionamiento.



92


FERSYSTEM

CAPITULO V

UNIDADES DE ALMACENAMIENTO

5.1 ANTECEDENTES

Los inicios de las unidades de almacenamiento de datos, comenzaron con

las tarjetas perforadas, unidades por cierto pocas cómodas, ya que había que

recordar el orden de las mismas, (ya que si este se perdía no había forma de

recuperar el programa) estas tarjetas se insertaban en una máquina de

procesamiento de manera secuencial, donde quedaba alojado en la memoria y

listo para ser probado. La forma de lectura era semejante al sistema de lectura

braile, la computadora leía por agujeros en las tarjetas. Vale destacar que en

ocasiones u dependiendo de la complejidad del programa podía ocupar cerca de

200 tarjetas que había que colocar una por una dentro de la máquina, y al apagar

la máquina todos esos datos se perdían.

5.1.1 CINTA MAGNÉTICA.

Años más tarde debido a la necesidad de llevar un orden

en estas tarjetas y de no tener que perder

tanto tiempo introduciendo una por una, se crea la cinta de

tarjeta perforada, mejor conocida como cinta perforada, y

de esta manera se hace muchísimo mas fácil la portabilidad

de este sistema. No paso mucho tiempo cuando se

descubre las nuevas tecnologías de las cintas magnéticas y

se comienza a aplicar en el almacenamiento de datos

para computadoras ya que las misas consistían

básicamente en espacios de cinta cubierta de oxido ferroso, donde se colocaba positivo y

negativo, dependiendo del caso, el principio era tener una serie de imanes entrelazados

en una cinta a los cuales les pedía cambiar la polaridad y esto hacia que se trabajara bajo

el mismo principio de las perforados pero sin necesidad de tener orificios

, solo trabajándola por ondas magnéticas, esto se lograba con el componente ferroso que

se colocaba sobre la cinta; para asegurarse esos datos se crearon distintas formas que a

la larga comenzaron a ser obsoletas, ya que el tamaño que tenían antes cintas era

demasiado grande.

5.1.2 DISCOS MAGNÉTICOS RÍGIDOS.

Estos discos fueron los inicios de los disco duros, la idea era construir unas unidades en

las que los datos permanecieran permanentemente en la computadora sin perderse

cuando la misma se apagara, además de poder movilizar los datos de manera mas

rápida, por otro lado también quería eliminarse los costos de los grandes carretes y de



93


FERSYSTEM

cinta que ocasionaba tener los dispositivos magnéticos. Efectivamente se logra crear

estas unidades pero las cintas no estaban del todo eliminadas, así que se ven en la

necesidad nuevamente de innovar, creando así los discos magnéticos removibles,

conocidos como Diskettes, inicialmente se crearon de tamaño 5 ¼" que en su momento

fue maravilloso poder contar con un avance tan pequeño, donde pudiese almacenarse

tanta información como lo eran cerca de 500Kb inicialmente.

Pero, la tecnología existente en cuanto al resto de la computadora se quedó muy pequeña

al lado de la creación de estos grandes dispositivos de almacenamiento y se comienza a

desarrollar todos los demás dispositivos que conforman al computador, como lo son:

a. CPU

b. Tarjeta Madre

c. Memoria RAM (mayor capacidad), entre otras.

A raíz de esto todas las empresas diseñadoras de estos equipos comienzan a

utilizar la técnica de Miniaturización, cuya creación se les atribuye a los asiáticos;

Para poder hacer computadoras personales, ya que hasta el momento solo se les

daba uso en grandes empresas.

5.2 COMPUTADORES PERSONALES

Cuando comienzan a venderse los computadoras personales los interesados en el área

comenzaron a estudiar el como manejar estos equipos, programar, crear nuevas

aplicaciones, entre otras. Y un grupo de estas personas se interesó en desarrollar

simulaciones, juegos, y ambientes visuales para el computador, como consecuencia de

esto, tanto los procesadores como dispositivos de almacenamiento empezaron a

quedarse cortos para todos los recursos que consumían estos juegos y nuevas

aplicaciones visuales. De igual manera empezó a ser de urgencia poder transportar todo

este software de un computador a otro, ya que se presentaba el mismo problema de las

tarjetas perforadas, hacía falta cerca de 5 diskettes para poder grabar un software bien

hecho. Así que desarrollan los discos de 3 ½" y las nuevas computadoras salen

al mercado con estas nuevas unidades, capaces de almacenar hasta 1.44 Mb

sosteniendo el mismo principio de los discos de 5 ¼ " pero con una densidad de

"pequeños imanes" mayor en un espacio menor.

Un detalle importante y curioso que tuvo el desarrollo de los discos duros fue que en sus

inicios algunas tarjetas madres no traían conexiones posibles directas para los disco

duros, así que había que comprar una tarjeta SCSI con conexiones para las unidades, ya

que no era solo el disco duro el afectado, también las unidades disqueteras se veían

desconectadas de la tarjeta madre. Esto se hizo ya que abarataba el costo de la tarjeta

madre y para algunas empresas podría ser funcional comprar 10 equipos de este tipo y 2

tarjetas SCSI que se fueran rotando conforme las personas terminaran algún trabajo.



94


FERSYSTEM

5.2.1 DISCOS DUROS

Pese a que la evolución de los discos duros está inmersa con la creación de los

dispositivos magnéticos de almacenamiento, es preferible considerarlo en un punto aparte

ya que su estructura compleja amerita utilizar un espacio reservado para él.

Siempre han tenido el mismo principio de desarrollo, que consiste en que los discos duros

se presentan recubiertos de una capa magnética delgada, habitualmente de óxido

de hierro, y se dividen en unos círculos concéntricos cilindros (coincidentes con las pistas

de los disquetes), que empiezan en la parte exterior del disco (primer cilindro) y terminan

en la parte interior (último).

5.2.1.1 HISTORIA DEL DISCO DURO

Al principio los discos duros eran extraíbles, sin embargo, hoy en día típicamente

vienen todos sellados (a excepción de un hueco de ventilación para filtrar e igualar

la presión del aire).

El primer disco duro, aparecido en 1956, fue el Ramac I, presentado con la

computadora IBM 350: pesaba una tonelada y su capacidad era de 5 MB. Más

grande que una nevera actual, este disco duro trabajaba todavía con válvulas de

vacío y requería una consola separada para su manejo.

Su gran mérito consistía en el que el tiempo requerido para el acceso era

relativamente constante entre algunas posiciones de memoria, a diferencia de las

cintas magnéticas, donde para encontrar una información dada, era necesario



95


FERSYSTEM

enrollar y desenrollar los carretes hasta encontrar el dato buscado, teniendo muy

diferentes tiempos de acceso para cada posición.

La tecnología inicial aplicada a los discos duros era relativamente simple.

Consistía en recubrir con material magnético un disco de metal que era

formateado en pistas concéntricas, que luego eran divididas en sectores. El

cabezal magnético codificaba información al magnetizar diminutas secciones del

disco duro, empleando un código binario de «ceros» y «unos». Los bits o dígitos

binarios así grabados pueden permanecer intactos años. Originalmente, cada bit

tenía una disposición horizontal en la superficie magnética del disco, pero luego se

descubrió cómo registrar la información de una manera más compacta.

El mérito del francés Albert Fert y al alemán Peter Grünberg (ambos premio Nobel

de Física por sus contribuciones en el campo del almacenamiento magnético) fue

el descubrimiento del fenómeno conocido como magnetor resistencia gigante, que

permitió construir cabezales de lectura y grabación más sensibles, y compactar

más los bits en la superficie del disco duro. De estos descubrimientos, realizados

en forma independiente por estos investigadores, se desprendió un crecimiento

espectacular en la capacidad de almacenamiento en los discos duros, que se

elevó un 60% anual en la década de 1990.

En 1992, los discos duros de 3,5 pulgadas alojaban 250 Megabytes, mientras que

10 años después habían superado 40 Gigabytes (40000 Megabytes). En la

actualidad, ya contamos en el uso cotidiano con discos duros de más de 3

terabytes (TB), (3000000 Megabytes)

En 2005 los primeros teléfonos móviles que incluían discos duros fueron

presentados por Samsung y Nokia, aunque no tuvieron mucho éxito ya que

las memorias flash los acabaron desplazando, sobre todo por asuntos de fragilidad

y superioridad.



Antiguo disco duro de IBM (modelo 62PC, «Piccolo»), de 64,5 MB,

fabricado en 197

CARACTERÍSTICAS DE UN DISCO DURO

Las características que se deben tener en cuenta en un disco duro son:

‣ Tiempo medio de acceso: Tiempo medio que tarda la aguja en situarse en

la pista y el sector deseado; es la suma del Tiempo medio de búsqueda

(situarse en la pista), Tiempo de lectura/escritura y la Latencia media

(situarse en el sector).



96


FERSYSTEM

‣ Tiempo medio de búsqueda: Tiempo medio que tarda la aguja en situarse

en la pista deseada; es la mitad del tiempo empleado por la aguja en ir

desde la pista más periférica hasta la más central del disco.

‣ Tiempo de lectura/escritura: Tiempo medio que tarda el disco en leer o

escribir nueva información: Depende de la cantidad de información que se

quiere leer o escribir, el tamaño de bloque, el número de cabezales, el

tiempo por vuelta y la cantidad de sectores por pista.

‣ Latencia media: Tiempo medio que tarda la aguja en situarse en el sector

deseado; es la mitad del tiempo empleado en una rotación completa del

disco.

‣ Velocidad de rotación: Revoluciones por minuto de los platos. A

mayor velocidad de rotación, menor latencia media.

‣ Tasa de transferencia: Velocidad a la que puede transferir la información

a la computadora una vez la aguja está situada en la pista y sector

correctos. Puede ser velocidad sostenida o de pico.



LOS CILINDROS

Se dividen en sectores, cuyo número esta determinado por el tipo de disco y su

formato, siendo todos ellos de un tamaño fijo en cualquier disco. Cilindros como

sectores se identifican con una serie de números que se les asignan, empezando

por el 1, pues el numero 0 de cada cilindro se reserva para propósitos de

identificación mas que para almacenamiento de datos. Estos, escritos/leídos en el

disco, deben ajustarse al tamaño fijado del almacenamiento de los sectores.

Habitualmente, los sistemas de disco duro contienen más de una unidad en su

interior, por lo que el número de caras puede ser más de 2. Estas se identifican

con un número, siendo el 0 para la primera.

En general su organización es igual a los disquetes. La capacidad del disco resulta

de multiplicar el número de caras por el de pistas por cara y por el de sectores por

pista, al total por el número de bytes por sector.



97


FERSYSTEM

Para escribir, la cabeza se sitúa sobre la celda en el sector a grabar y se hace

pasar a través de ella un pulso de corriente, lo cual crea un campo magnético en la

superficie. Dependiendo del sentido de la corriente, así será la polaridad de la

celda.

Para leer, se mide la corriente inducida por el campo magnético de la celda. Es

decir que al pasar sobre una zona detectará un campo magnético que según se

encuentre magnetizada en un sentido u otro, indicará si en esa posición hay

almacenado un 0 o un 1. En el caso de la escritura el proceso es el inverso, la

cabeza recibe un impulso de corriente que provoca un campo magnético, el cual

pone la posición sobre la que se encuentre la cabeza en 0 o en 1 dependiendo

del valor del campo magnético provocado por dicha corriente.







EVOLUCIÓN DEL DISCO DURO.

Ahora bien, ya que sabemos como está formado, debemos saber que su evolución

ha sido muy interesante porque los discos duros han comenzado con capacidades

cercanas a 5 MB y su velocidad era muy corta, luego evolucionaron por primera

vez a 20 MB y así progresivamente y manteniendo el mismo principio, los discos

duros han logrado montarse hoy en día gracias a HITACHI en los 400 GB para

computadoras personales, pese a que tiene esta enorme capacidad, el disco solo

puede procesar a 7200 RPM ya que de otra manera las tarjetas madres y

procesadores existentes hasta ahora no serían capaz de procesar mayores

velocidades

UNIDADES DEL DISCO DURO

Resulta interesante estudiar los sistemas de archivos, el espacio en el disco duro

está dividido en pequeñas unidades llamadas sectores, cada uno de 512 bytes.

Así, por ejemplo, si el disco duro tiene 100 KB en total, esto significa que está

dividido en 200 sectores. Pero el sistema de archivos no trata directamente con

cada uno de los sectores. En vez de eso, agrupa los sectores para formar un

clúster, trabajando directamente con ellos.

Los clúster

Son también llamados "unidades de asignación". Por ejemplo, en el mismo

disco citado, si tuviéramos clúster formados con cuatro sectores, tendríamos

un total de 50.



98


FERSYSTEM

Así, cuando el sistema de archivos necesita acceder a un sector en particular,

primero debe encontrar el clúster al que pertenece, y dentro de él buscar al

mismo. Todos los tres sistemas de archivos más populares (FAT16, FAT32 y

NTFS) trabajan de esta manera.

a. Fat16

Usa 16 bits para contar los clústeres. Es decir lo máximo que puede contar es

hasta 2^16 - 1, es decir, hasta 65535. Es decir, lo máximo que puede caber

son 65535 clústeres. Por eso, a medida que aumenta el tamaño de tu disco

duro, aumentará también el tamaño de los clústeres, ya que el número máximo

es el citado. También cada sector dentro de un grupo (clúster) debe ser

numerado. Cada sector tiene un número de índice que está en un bite (es

decir, 8 bits). Pero se utilizan solamente siete de estos bits, por lo tanto, el

número máximo de sectores en cada clúster es de 128.

b. Fat32

Consiste bajo el mismo principio de la FAT16, que a su vez tiene el principio de

las FAT que no es otro que una gran base de datos que contiene

los registros de en dónde se encuentran cada uno de los archivos en el disco.

Es como una tabla con muchas columnas cada una de las cuales guarda algo

acerca de los archivos en el disco.

Cada registro en la FAT tiene un tamaño de 32 bytes. En otras palabras, si

tengo 100 archivos en la computadora, 100 x 32bytes, es decir 3200 bytes del

disco guardarán información de estos archivos en la FAT. Entonces es el

mismo principio sólo que aplicado a 32 bits. Se puede notar que FAT32 es

superior a FAT16. Pero la FAT32 no es soportada por todos los sistemas

operativos. Solo fue soportada desde la versión 2 del Windows 95. Y todas las

versiones anteriores de Windows NT (inclusive la versión 4.0) no pueden leer

este sistema.

c. NTFS

Trabaja casi igual al FAT32 solo que tiene mas directivas de seguridad tanto

para usuarios como para los sistemas basados en win9x, ejemplo de ello es

que el sistema NTFS hace tres pasadas antes de re arrancar. Primero, hace

un análisis que determina exactamente cuáles clústeres deben ser

actualizados por la información que hay en el archivo de eventos.

Luego pasa a la fase en la cual efectúa todas las transacciones hasta el último

chequeo, y por último efectúa la fase de deshacer, en la cual completa todas

las transacciones que así lo requieran. Esto hace que los datos corruptos se

reduzcan a un mínimo.

5.3.DESARROLLO ACELERADO NUEVAS TECNOLOGÍA

UNIDAD ZIP

El mercado no varió durante años para los dispositivos de

almacenamiento, es decir, no salieron nuevos productos ya

que se podía trabajar muy bien con los creados hasta el

momento, lo que si se hizo en todos los componentes de un

computador personal, fue aplicarles mejores técnicas de

desarrollo para que fueran mas rápidos y de mayor capacidad,

casualmente en esos años aparece una nueva unidad de



99


FERSYSTEM

almacenamiento conocida en su momento como unidad ZIP, estas unidades no

estaban disponibles para todas las computadoras ya que no era compatible con casi

ninguna arquitectura creada hasta el momento, pero la parte importante de estas

unidades es que su capacidad era bastante alta, inicialmente fueron de 50 Mb y fueron

aumentando con el tiempo; Sin embargo, no tuvo mucho éxito pese a su gran

capacidad para la época, las razones de esto fueron:

No eran 100% compatibles con las computadoras clon, que eran las mas vendidas (Y

siguen siendo).

Los costos de las unidades eran muy altos, tanto el dispositivo de lectura/escritura,

como el de almacenamiento.

Siempre se planteó como unidad adicional al equipo, situación que no ayudó a su

fácil comercialización.

Su principio también era el de los diskettes y/o cintas magnéticas, solo eran un poco

mas grandes que las unidades de 3 ½" sin llegar a los de 5 ¼"

DISCOS COMPACTOS

Pasado un tiempo cuando ocurre la aparición del modelo 80586

de Intel cuando se logran ver los primeros resultados de un

estudio de años, y eran los Discos compactos, conocidos

como Cd´s, en estas unidades se podía almacenar hasta 650

Megabytes, lo que era un gran avance ya que todavía estaban

disco duros con menor capacidad vigentes en el mercado, así

como también habían de mayor capacidad de los mismos.

Esta tecnología trabajó por lectura/escritura óptica, es decir, la

unidad lectora sencilla de computador personal conocida como CD-ROM, la medida

de rapidez de esta unidad es mediante la letra "X" lo que significa cada X es 150Kb/s,

inicialmente existieron unidades de 2X, luego de 4X, luego de 8X, y así sucesivamente

fue evolucionando, hasta que sacaron un modelo experimental de 100X que no era

mas que una farsa, ya que la unidad no alcanzaba mas de 50X pero tenía un doble

buffer, cosa que facilitaba el trabajo para el CPU, debido a esta situación, hubo que

quedarse con las unidades de máximo 52X para lectura (Es decir, 7.8 megabytes por

segundo) para lectura. Las unidades personales que grababan en los cd´s, conocidas

como "Quemadoras", salen casi a la par de las unidades lectoras, la diferencia fue de

casi 2 años, cosa que evitó por un tiempo la piratería que no fue del todo prevista.

El funcionamiento de las unidades de cd no era muy complejo, la lectura de

información ocurre cuando se hace pasar un fino haz de láser por la superficie del

disco. Que a su vez refleja este haz, y de acuerdo con lo que tiene grabado, un

detector lo lee. Diferentemente que los discos duros, los CD están grabados en una

pista tipo espiral, que comienza en la parte interior, y termina en la orilla.

Los cd´s mantienen su calidad y su vigencia hasta nuestros días, lo único que ha

variado en ellos es la capacidad que ahora llega hasta 900 Mb. Y existen discos

compactos rescribidles que tampoco fueron soltados al mercado inicialmente.

DVD

Una vez mas los desarrolladores de tecnología no descansan,

y comienzan a ver que ahora que los discos duros tienen 80

GB. Se presenta de nuevo el problema de hacer soporte de

datos, ya que para hacer un soporte de un disco de 70 Gigas,



100


FERSYSTEM

hacen falta 100 cd´s lo cual es demasiado, también se presenta el problema de las

películas, ya que el formato de VHS se comienza a considerar obsoleto y malo,

entonces se decide sacar un nuevo formato de disco, con una tecnología óptica ya

que resulta mucho mas económica y confiable que las anteriores. Este nuevo

desarrollo es conocido con el nombre de DVD, prácticamente popular debido a que los

formatos de películas los comenzaron a hacer para este tipo de dispositivo, ya que al

ser de mayor capacidad (Especificaciones que se dirán mas adelante) puede tener

una mejor calidad de imagen y sonido la grabación en ellos.

La unidad DVD es similar en su tamaño físico al CD, pero su capacidad de

almacenamiento es mucho mayor (Un DVD permite el almacenamiento de entre 4.7

GB y 17 GB de datos). Se utiliza para almacenar películas en formato de video digital

comprimido, con subtítulos en varios idiomas, y con algunas posibilidades de

interactividad. El material viene por zonas, siendo incompatibles entre sí los

reproductores y materiales de zonas diferentes. El mecanismo de esta protección fue

descubierto y puesto a disposición en Internet, por lo que no consiguió los resultados

que quería. La especificación DVD soporta discos de gran capacidad con velocidades

de transferencia desde 600KB/s (Que equivale a quemar un CD a 4x). Además las

unidades DVD permiten leer los CD-ROM estándar, CD-I y vídeo CD. Es muy

probable que no se haya sustituido del todo el uso de los Cd´s para computadoras

porque los precios de Grabadoras de DVD son realmente altos, aunque por las

tendencias que ha tenido el comercio de la tecnología, seguramente bajará pronto

su precio.

De este tipo de unidades es importante e imperativo estudiarlas a fondo ya que son

las que están rigiendo el sistema actualmente, por esta razón debemos saber que

existen diferentes formatos dentro de lo que se denomina DVD. Son los siguientes:

‣ DVD Video: sólo almacena películas en formato digital.

‣ DVD-ROM: disco DVD de datos y de solo de lectura.

‣ DVD-Audio: similar al CD de audio, pero de mucha más capacidad.

‣ DVD-R:disco grabable una sola vez (como los CD-R), a partir de entonces se

comporta como un DVD-ROM.

‣ DVD-RAM: regrabable múltiples veces (como los CD-RW). Requiere un

grabador de DVD que soporte este formato.

‣ DVD-RW: igual que el DVD-RAM, pero con un formato diferente (no compatible

con el anterior).

Lo que hace maravilloso a los DVD entre otras cosas es la capacidad de

compresión del espacio que se tiene, por ejemplo El tamaño de las marcas en

un DVD de una cara es de 0"44 micras mientras que las de un CD son 0"83

micras. Por otra parte tenemos las caras y capas de los DVD, que hacen que

se forme otra división de clasificación de los mismos, es decir, tenemos de

acuerdo a las capas y caras una clasificación que es la siguiente:

‣ DVD-5: una sola cara y una sola capa. Capacidad de 4"7GB.

‣ DVD-9: una sola cara con doble capa. Capacidad de 8"5GB.

‣ DVD-10: doble cara, pero una sola capa. Capacidad de 9"4GB.

‣ DVD-18: doble cara y doble capa. Capacidad de 17GB.



101


FERSYSTEM

MEDICION DE LOS CD Y DVD

Ahora bien, otro dato interesante que nos arroja el estudio de los DVD es que

su capacidad de lectura es muchísimo superior a la de los CD´s comunes,

ejemplo de ello se puede ver midiendo 1X de un CD y 1X de un DVD, mientras

que la X del cd vale 150KB/s, la X del DVD vale 1250 KB/S, debido a esta

razón es que las unidades de DVD solo se han desarrollado hasta 8X que

equivale a 10 megas de transferencia.

BLU-RAY

Es un formato de disco optico pensado para almacenar video

de alta definición y datos. Su capacidad de almacenamiento es

25 GB para modelo basico de una capa y de 50 GB para

modelo de doble capa. Actualmente se esta trabajando en la

tecnología multicapa, de forma que se llegara a capacidades

superiores a los 400GB.

CARACTERISTICAS

Las caracteristicas más comunes son:

Utiliza tecnología de laser azul-violeta(de 405 nm), mucho mas fino que el láser rojo usado en

los CD o DVD (750 o 650 nm, respectivamente), de ahí su nombre(Blue-Ray es rayo azul)(un

nanometro equivale a 1 x 10-9 m). Esto hace que en un mismo tamaño soporte mas

información.

Soporte de video de alta resolucion(HD), maximo 1929 x 1080 pixeles, a una velocidad de 24

imágenes por segundo de modo progresivo.





Soporta los formatos de compresión de imagen MPEG2,MPEG4 y VCL.

La velocidad de transferencia de datos supera cualquier otro formato, 54 MB/s.

Tipos:

Actualmente hay tres tipos de disco blu-ray

BD-rom. Solo lectura; se usa para películas, videojuegos, softwrare, etc.

BD-R. Grabable una vez

BD-RE. Regrabable, grabable mas de una vez

Aplicaciones:

Algunas aplicaciones de la tecnología blu-ray son las siguientes:









La televiosio de alta definición(HDTV-High DefinitionTelevision). HDTV se

caracterisa por emitir las señales televisivas con una calidad digital superior. Esto

hace que aumente la necesidad de espacio para registrar una señal de televisión de

alta definición sin perdida de calidad. Los discos blu-ray proporcionan capacidad

suficiente para grabar con resolucion HDTV los programas de televisión favoritos.

Almacenamiento de datos y backups

Desarrollo de videojuegos. La playstation3 de sony es la primera consola de

videojuegos que dispone de reproductor de blu-ray

Estudios de cine/TV. Las producciones de cine y televisión trabajan con videos

HD(High Definitio), de alta definición, y para ello necesitaran medios de

almacenamiento fiables, con mayor capacidad y tiempos mas rapidos de acceso.



102


FERSYSTEM



Home computing. Poco a poco, se van introduciendo reproductores blu-ray en los

ordenadores personales; los usuarios podrán disfrutar de sus ventajas tanto en el

trabajo como en el hogar.



TARJETAS DE MEMORIA FLASH

Son unos dispositivos portatiles de pequeños tamaño, con gran capacidad de almacenamiento,

bastante resistentes a golpes y de bajo consumo. Las utilizan numerosos dispositivos, como telefonos

moviles, PDA, reproductores de audio, pero, sin duda, los mas populaes son las camaras digitales.

La memoria Flash es un tipo de memoria EEPROM(electrically-erasable programmable read-only

memory, ROM programable y borrable eléctricamente), y es una memoria no volátil; es decir, conserva

los datos cuando se apaga el dispositivo que la alimenta. La velocidad de transferencia de datos

dependera del chip de memoria, del controlador y de interfaz.

FORMATOS

Existen muchos formatos, y cada vez tienen mayor capacidad de almacenamiento. Tienen un forma

similar: un rectangulo de plastico y casi siempre de color negro. Sin embargo, existe muchos modelos.

Los mas populares son:

‣ Compacflash(CF). Fue el primer tipo de memoria flash que se hizo

popular en el comienzo. Actualmente hay dos tipos: CFI, de 43x36mm

y 3,3 mm de grosor, y CF II, de 43x36 mm y 5,5 mm de grosor, esta

ultima menos utilizanda para memoria flash. La velocidad varia

dependiendo del estandar CF. La especificación 2.0 define 16 MB/s; la

3.0, 66 MB/s; La capcidad de alamacenamiento puede llegar hasta los 137 GB.

‣ SmartMedia Card(SMC). Similar a la anterior, pero algo mas fina, de

menor coste de distinto fabricante. Su capacidad de maxima es de

128 MB. Actualmente en extinción.

‣ Memory stick(MS) y Memory stick Pro. Formato utilizando por Sony

en sus camaras digitales, PDA y repoductores de musica digital, Es

caracterisitica su formade barrita fina rectangular; su capcidad maxima

orginal era de 128 MB. Posteriormente, se desarrollo l tarjeta memory

stick Pro y versiones de tamaño reducido como Memory Stick Pro

Duo, con una capacidad actual de 16 GB, y Memory Stick Micro/M2, con una capacidad actual de

8GB. Recientemente, se desarrollado Memory Stick Pro HG, que permite alcanzar velocidad de

30 MB/s.

‣ Secure digital o SD. Es un tipo de memoria de peso y tamaño muy

reducido (24,0 x 32,0 mm x 2,1 mm de espesor y 2g de peso), pero su

capacidad de almacenamiento es muy elevada. Suele disponer de

una pestaña de seguridad que evita sobrescribir la información

guardada, similar a la de los disquetes. Alguno varidades de SD son



103


FERSYSTEM

tarjetas SDIO(SD inputt(output), que son pequeños dispositivos, como modems, conectores

inaluetooth, camaras, GPS etc… que podemos conectar usando la ranura SD.

‣ Secure Digital High Capacity(SDHC). La revisión 2.0 del estandar SD dio lugar a

las tarjetas SDHC fisicamente iguales a las SD, pero con capacidades de entre 2 y

32 GB. Se distingun varias clases para diferenciar la velocidad de transferencia:

-Clase2: velocidad minima garantizada de 2 MB/s

-Clase4: velocidad mínima garantizada de 4 MB/s

-Clase6: Velocidad minima garantizada de 6MB/s

Hay que tener en cuenta que los dispositivos compatibles con tarjetas con SDHC aceptan tarjetas

SD, pero no a la inversa.

‣ Multimedia Card o MMC. Son similares a la SD, pero de menos espesor;

tambien de la pestaña de seguridad. Las tarjetas MMC puras llegan hasta los 256

MB. Actualmente existen tarjetas, como la MMCplus y la MMC.mobile(tamaño

minimo) basados en las especificaciones 4.0 de MMC, que ofrecen velocidades

de hasts 52 MB/s,y, aunque tienen distintas conexiones, son compatibles con las

MMC clásicas. Actualmente, la capacidad de almacenamiento maxima es de 8GB

‣ Xd-Picture Card(XD). Es un tipo de memoria creada por fujifilm y Olimpus

que la utilizan en sus camaras digitales. Hay tres tipos: xD estándar, xD tipo

M y xD tipo H que difieren en capacidad y velocidad de escritura, siendo el

de mas velocidad el ultimo tipo. Al ser un modelo propietario, hace que este

menos extendido que otro tipo de tarjetas.

‣ Tarjetas mini. Casi todos los tipos de tarjetas vistos anteriormente

disponen de formatos de menor tamaño para dispositivos reduciendos,

como telefonos moviles o PDA. Los mas comunes son:

-Recuced sise multimediaCard(RSMMC)

-MMCmobile

-miniSD

-microSD

-Memory stick Duo

-Memory Stick Micro/M2

LECTORAS DE TARJETAS

Aunque estas tarjestas estan muy extendidas, numerosos ordenadores de sobre mesa

no disponen de las ranuras necesarias para leerlas; en cambio, casi todos los portatiles



104


FERSYSTEM

que se venden hoy disponen de una ranura que permite leer varios tipos de tarjetas. Para

solventar estos problemas, en el mercado existen muchos lectores y adaptadores de

tarjetas bastante economicos que se conectan al ordenador normalmente atraves del

puerto USB. Tambien existen adaptadores para leer las tarjetas mini, que se conectan a

traves del puerto USB o incluso a las ranuras de tarjetas mayores. Tambien existen

frontales con diferentes ranuras para distintos modelos de tarjetas que se pueden acoplar

a la caja del ordenador.



PENDRIVES

Tambien conocidos como “llave”, “Lapiz”,”pincho”,”memoria

USB”… es un pequeño dispositivo que se conecta al puerto

USB para poder transferir datos sin complicaciones.

Actualmente los encontramos en el mercado con una capcidad

que superan los 256 GB. Es el medio extraíble mas utilizado.



105


FERSYSTEM

DISTRIBUCION UNIDADES DE ALMACENAMIENTO

CAPACIDADES

Los medios de almacenamiento permiten guardar todo tipo de información en la PC. Para conocer el

“tamaño” de estos medios, se utiliza una unidad de medida que expresa el espacio que ocupan los datos.

A continuación, puede verse un cuadro con estas unidades de mediad.

UNIDAD

EQUIVALE A...

1 bit Un digito binario

1 byte 8 bits

1 Kilobyte (KB) 1024 bytes

1 megabyte (MB) 1024 Kilobyte

1 gigabyte (GB) 1024 megabyte

1 terabyte (TB) 1024 gigabyte



106


FERSYSTEM



107


FERSYSTEM

CONCLUSIONES

A lo largo de este documento tocamos el tema de mainboard y sus características

y también hablamos del microprocesador y la memoria RAM, quiero informarle que

simplemente es una parte de tantas arquitecturas de pc, solo me enfoque en los

tipos de placas mas comunes, y explique la importancia de sus partes también

narre sobre los microprosadores que conjuntamente han evolucionado le comento

que al recopilar recordé algunas cosa que no tenia mucha importancia como los

bus, los tipos de case y fuentes que hay que considerar en una pc, espero que sea

para ustedes un gran aporte de mi persona atte fersystem.



108


FERSYSTEM

BIBLIOGRAFÍA

ARMANDO UNA PC(GUIA)

ARQUITECTURA DE UN COMPUTADOR(LIBRO)

www.slideshare.net/bethtete/historia-de-la-computadora-1319105

https://es.wikipedia.org/wiki/Computadora

www.tariga.net/posts/info/1822458/La-historia-del-PC.html



109

LIBRO-HARDWARE-2013

¡Convierta sus PDFs en revista en línea y aumente sus ingresos!

Delete template?

Save as template ?
