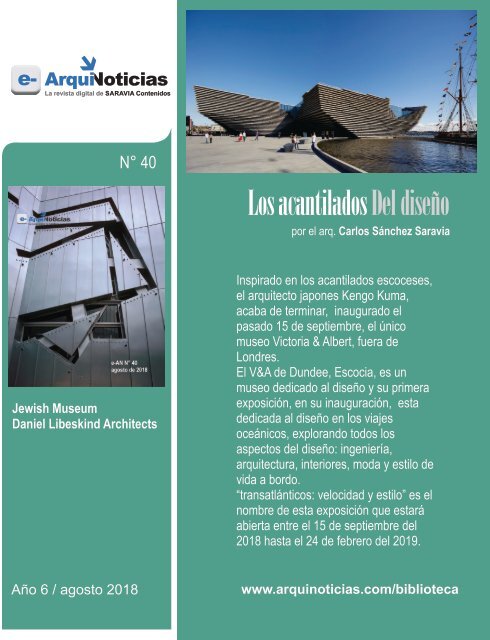

e-AN 39 nota 4 Los acantilados del diseño por Carlos Sanchez Saravia

e-
Arqui
La revista digital de SARAVIA Contenidos
N° 40
Los acantilados
Del diseño
por el arq. Carlos Sánchez Saravia
Jewish Museum
Daniel Libeskind Architects
Inspirado en los acantilados escoceses,
el arquitecto japones Kengo Kuma,
acaba de terminar, inaugurado el
pasado 15 de septiembre, el único
museo Victoria & Albert, fuera de
Londres.
El V&A de Dundee, Escocia, es un
museo dedicado al diseño y su primera
exposición, en su inauguración, esta
dedicada al diseño en los viajes
oceánicos, explorando todos los
aspectos del diseño: ingeniería,
arquitectura, interiores, moda y estilo de
vida a bordo.
“transatlánticos: velocidad y estilo” es el
nombre de esta exposición que estará
abierta entre el 15 de septiembre del
2018 hasta el 24 de febrero del 2019.
Año año 6 / agosto IV | junio 2018 2015
www.arquinoticias.com/biblioteca

Los acantilados
Del diseño
por el arq. Carlos Sánchez Saravia
Inspirado en los acantilados
escoceses, el arquitecto
japones Kengo Kuma, acaba de
terminar, inaugurado el pasado
15 de septiembre, el único
museo Victoria & Albert, fuera
de Londres.
El V&A de Dundee, Escocia,
es un museo dedicado al diseño
y su primera exposición, en su
inauguración, esta dedicada al
diseño en los viajes oceánicos,
explorando todos los aspectos
del diseño: ingeniería,
arquitectura, interiores, moda
y estilo de vida a bordo.
“transatlánticos: velocidad y
estilo” es el nombre de esta
exposición que estará abierta
entre el 15 de septiembre del
2018 hasta el 24 de febrero del
2019.
A
2

“Estoy encantado de regresar a Dundee y ver la
construcción completa de V & A Dundee”.
“Hoy me complace reunirme con algunas de las
personas que han dado vida a nuestro diseño, y
darles las gracias por su arduo trabajo en la
creación de esta compleja estructura”.
"Me encanta el paisaje escocés y este hermoso
país, y me enorgullece trabajar en este proyecto
que atraerá personas a Dundee de todo el mundo”.
3 A

A
4

Los acantilados
Del diseño
Situado en el paseo marítimo
de la ciudad de Dundee,
en la parte norte de Escocia,
este museo es una sucursal
del Victoria & Albert Museum
de Londres.
Además de exposiciones de
obras de arte de la colección
V&A, el arte contemporáneo
escocés y el diseño de
productos de la zona se
exponen, convirtiéndolo en
una instalación que se espera
se convierta en un nuevo
centro cultural en Escocia.
Un segmento del museo, de hecho, se adentra en el río, mientras
que las ventanas en forma de ojo de buey que miran al Tay crean
la impresión de estar en un barco cuando están adentro.
El sitio mira al río Tay, y la
arquitectura propone una
nueva forma de integrarse
para lograr la armonía con
el entorno.
La fachada tiene una
variedad de sombras y
cambios creados con
múltiples capas horizontales
de piezas de hormigón
prefabricado como una
manera de expresar los
hermosos acantilados de
Escocia en su arquitectura.
5 A

Energía más verde
“La energía para el edificio es provista
por bombas de calor tanto de tierra
como de aire. Al principio del proyecto
llevamos a cabo un estudio de
tecnologías bajas en carbón.
Esto fue para decidir la forma más
apropiada de energía renovable para el
edificio, de la cual la energía geotérmica
se identificó como la solución.
Se crearon orificios de 30, 200 pies
de profundidad para la calefacción y
la refrigeración del edificio,
complementados por bombas de calor
de fuente de aire en el techo.
En conjunto, proporcionan energía
renovable para el museo, con 800,000
kWh / año de calefacción y 500,000
kWh / año de enfriamiento”.
© Ross Fraser McLean
A
6
Proyecto V & A Dundee, 2018
Ubicación Dundee, Escocia, Reino Unido
Cliente Victoria and Albert Museum
Arquitecto Kengo Kuma & Associates
Área del piso 8,500 m²

https://youtu.be/xRCW4_kM320
clickee en la imagen
para ampliar
información.
7 A

Soluciones de modelado 3D
El nuevo museo no habría sido
posible diseñarlo sin el uso de
herramientas de análisis y
modelado en 3D.
Los planes originales ideados
por nuestros ingenieros
incluyeron paredes de hasta
600 mm de espesor con
enormes piezas de acero
incrustadas en su interior. Al
experimentar con la forma del
edificio utilizando herramientas
3D, el equipo redujo el grosor
de las paredes a la mitad y
reemplazó el esqueleto de
acero con barras reforzadas
mucho más delgadas.
El edificio funciona de manera
similar a un caparazón en el
sentido que es una estructura
continua e interconectada. El
techo, las paredes y el piso
trabajan juntos para hacer que
el edificio sea estable.
Los ingenieros de Arup
consideraron cómo los giros y
pliegues de las paredes
podrían fortalecer el edificio. Se
creó un modelo tridimensional
integrado de todo el edificio
como herramienta de
coordinación, lo que significa
que los ingenieros y
contratistas involucrados en la
construcción podrían estudiar
una versión digital de lo que
estaban a punto de crear.
La estructura terminada
permanece fiel al concepto
original. La forma es un poco
más pronunciada y menos
extendida que el diseño
original. Pero a pesar de las
pequeñas alteraciones, el
voladizo más grande ve el
techo extenderse unos
impresionantes 19,8 metros
más allá de la huella del
museo.
A
8

https://youtu.be/DYwlgd_-LdA
9 A

Soluciones de fachada
A
10

Una estructura primaria de paredes de concreto
inclinados soporta una fachada de piedra
reconstituida. Para invocar la apariencia de un
acantilado, según la visión de Kengo Kuma
inspirada en la costa del noreste de Escocia,
se desarrolló un algoritmo complejo para traducir
la geometría de torsión en una serie de elementos
orgánicos e irregulares hechos de paneles de
piedra rectos horizontales reconstituidos.
Se utilizó el modelado paramétrico para optimizar
los paneles prefabricados, manteniendo al mismo
tiempo la apariencia aleatoria, haciendo que su
fabricación y transporte sean más económicos.
Todos los 2.429 elementos se compilaron en un
calendario de las longitudes y formas del panel
de revestimiento.
La doble curvatura de las paredes estructurales
presentó un desafío específico. Los paneles se
cuelgan de la estructura y se diseñó un soporte
a medida para "sostener" cada tabla lejos de la
pared curva y en el ángulo requerido.
Esto significaba que una fijación común podría
utilizarse para todas las variaciones de
revestimiento y se convirtió en una parte
intrínseca del proceso de instalación que ideamos.
Debido a la ubicación frente al mar, ciertas áreas
de muros cortina vidriados están expuestas
directamente a fuertes cargas de olas y requieren
un diseño mejorado de robusta acumulación de
vidrio y elementos de soporte de acero y niveles
necesarios de resistencia a la corrosión para
todos los elementos.
El equipo de fachada guió al arquitecto a través
de las opciones de materiales, su viabilidad,
idoneidad y capacidad de construcción.
información de Arup.
11 A

A
12

13 A

Los acantilados
Del diseño
En el centro de estas galerías se encuentra
la magnífica Sala de Roble Charles Rennie
Mackintosh meticulosamente restaurada,
conservada y reconstruida a través de una
asociación entre V & A Dundee, los Museos
de Glasgow y el Ayuntamiento de Dundee.
A
14

Los visitantes del museo podrán
experimentar una vez más el
extraordinario talento de
Mackintosh en el diseño de esta
sala, que se perdió durante casi
50 años.
15 A

Los acantilados
Del diseño
Traje de baño Speedo Racer-back 1930s
de las colecciones del Servicio de Museos
del Consejo del Condado de Leicestershire.
Conjunto de esquí
de Pringle of
Scotland
pantalones de
esquí de Croydor
of Switzerland
1968.
A
16
Disfraz de Star Wars.
Ataque de los clones.
En préstamo del Museo
de Arte Narrativo de
Los Ángeles, California.

Como el primer museo de diseño de Escocia, V & A Dundee cuenta una
historia global, investigando la importancia internacional del diseño junto
con la presentación de los destacados logros de diseño de Escocia.
En el corazón del museo, las Scottish Design Galleries exhiben 300
objetos expuestos de las colecciones de diseño escocés de V & A,
así como de museos y colecciones privadas de Escocia y el mundo.
(arriba) Pistola de
Alexander Campbell
V & A. (izq.)Chest on
chest probablemente
por Thomas Affleck
Philadelphia USA
Museo de Arte de
Filadelfia.
(izq.) Par de botas Hunter
Wellington 1989 V&A
otorgadas por Gates
Rubber Company Ltd.
(abajo) Snap40 diseñado
por Christopher McCann
y Stewart Whiting.
https://youtu.be/2cdeJkq3Z1I
17 A

A
18
Poster litografía a color de Gran Bretaña para
Canadian Pacific Railways J.R. Tooby London 1920 31
® Victoria and Albert Museum London

Ocean Liners
en V & A Dundee.
19 A

Equipaje que anteriormente
pertenecía al duque de
Windsor Maison Goyard 1940s
® Miottel Museum Berkeley
California.
A
20

Los acantilados
Del diseño
Detalle de Riveters de la
serie Shipbuilding en el
Clyde_Stanley Spencer
Reino Unido 1941 ®
Imperial War Museums
Fragmento de panel de madera del
salón de primera clase en Titanic
colección 1911 ® Museo Marítimo
del Atlántico Halifax Nueva Escocia
Canadá.
Traje de baño de dos piezas vendido por Finngans
Ltd. Londres 1937-1939. Jersey de lana Coleccion
Victoria and Albert Museum London.
21 A
