Estrategia de procesos y diseñar el mapa BIM

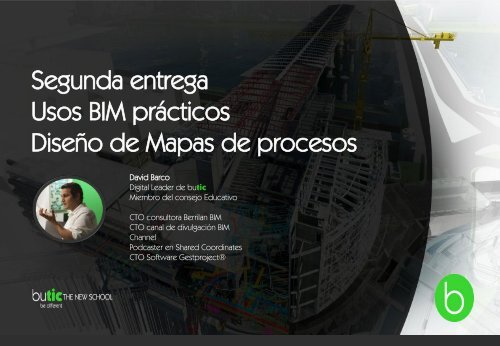

Segunda entrega

Usos BIM prácticos

Diseño de Mapas de procesos

David Barco

Digital Leader de butic

Miembro del consejo Educativo

CTO consultora Berrilan BIM

CTO canal de divulgación BIM

Channel

Podcaster en Shared Coordinates

CTO Software Gestproject®

Derechos de propiedad intelectual

Este documento se rige por la licencia de Creative Commons de

Atribución/Reconocimiento-NoComercial-SinDerivados 4.0 Internacional

cuyo detalle puede consultar aquí: https://creativecommons.org/licenses/bync-nd/4.0/legalcode.es

David Barco

Digital Leader de butic

PRESENTACION. DAVID BARCO

• Arquitecto (Universidad Politécnica Madrid) tecnólogo con 21 años de experiencia en el sector AEC y 11 años con BIM.

• Director de Consultoría y Formación de la consultora Berrilan BIM.

• Miembro del Consejo Educativo y Responsable Mentor Program de butic The New School.

• Instructor responsable de los Cursos de Certificación Oficial de Building Smart Internacional en butic The New School.

• Miembro fundador de Building Smart Spanish Chapter, responsable del Grupo de Sensibilización de la Comisión BIM Euskadi 2020.

• Coordinador de los grupos de usuarios de Madrid GuBIMad, Euskadi eBIMe y Red de guBIMEsp

• BIM Expert (desde 2008) en formación y consultoría de procesos BIM, Revit Architecture, Structure, MEP y programas AECO con

mas de +12.000 horas impartidas, +1200 alumnos, + 65 empresas.

• Implantaciones en empresas de arquitectura, Ingenierías y Constructoras, tanto como BIM coach como BIM Coordinator,

adaptando los procesos a la estrategia BIM diseñada previamente.

• Amplia experiencia en desarrollo de proyectos de edificación con tecnología BIM. Más de 500.000 m2 modelados en diferentes

tipologías y usos (deportivo, residencial, salud, cultural, terciario, infraestructuras). Con despacho propio hasta 2011. Proyectos

propios para testar productos BIM.

• CEO BIM Channel canal web de divulgación y promoción de la metodología BIM. Colaborador Podcast Shared Coordinates

• Responsable de desarrollo del software Gestproject® de gestión para oficinas técnicas AEC y del proyecto de I+D sobre "Evolución

del modelo de negocio en oficinas AEC, integración de softwares en entornos BIM".

• Auditor de calidad ISO-9001.

• Autor del Blog “Diario de un BIM Manager: Q+BIM+GEST”: nuevas tecnologías de software y hardware, gestión, calidad y BIM.

• Autor del Libro “Diario de un BIM Manager: Guía para implementar y gestionar proyectos BIM”, Editorial Costos, Lima, Perú.

Publicación Agosto 2018

PRESENTACION. LIBRO. DIARIO DE UN BIM MANAGER: Guía para implementar y gestionar

proyectos BIM”

PRESENTACION. REDES SOCIALES. BLOG QBIMGEST

PRESENTACION. REDES SOCIALES. BLOG QBIMGEST


EMPRESA BERRILAN BIM

CLIENTES


EMPRESA BERRILAN BIM

Constructoras

Promotoras

Universidades

Arquitectos

Ingenierías Project M. Colegios Oficiales

Fabricantes

Análisis del Estado del Arte

Empresarial - Profesional

PLAN DE EMPRESA / PLAN DE VIABILIDAD PROFESIONAL

• Análisis estratégico de la situación actual de la empresa / profesional.

• Objetivos a corto, medio y largo plazo.

• Análisis de recursos disponibles: logísticos, económicos, disponibilidad.


• Análisis económico


ANÁLISIS DAFO / FODA

ASPECTOS

POSITIVOS

ASPECTOS

NEGATIVOS

VARIABLES

INTERNAS

Fortaleza

Debilidades

VARIABLES

EXTERNAS

Oportunidades

Amenazas


ANÁLISIS DAFO / FODA

ESTADO DEL ARTE

ANÁLISIS DE PRODUCTOS Y SERVICIOS

Especificar los productos / servicios prestados:

• Servicios de desarrollo de proyectos:

o Concursos.

o Proyectos básicos.

o Proyectos de ejecución.

• Servicios de desarrollo de asistencias en obra:

o Dirección de ejecución.

o Dirección de obra.

o Coordinación de Seguridad y Salud.

• Servicios:

o Modelado.

o Auditorías.

o Visualización: Renders y/o vídeos.

o Virtualización: recorridos virtuales, vistas 360, RV, RA, RM.

o Mediciones y presupuestos.

o Cálculos de instalaciones, de estructuras…

o Simulaciones.

ESTADO DEL ARTE

ANÁLISIS DE PRODUCTOS Y SERVICIOS

Especificar los productos:

• Construcción de edificios residenciales:

o Viviendas unifamiliares.

o Viviendas plurifamiliares.

o Vivienda pública.

• Construcción dotacional

• Construcción civil.

• Reformas.

• Rehabilitaciones.

• Desarrollo de software.

¿Cuál es nuestro nivel de madurez?

ECOSISTEMAS DE CONOCIMIENTO

ESCALAS MACRO / MICROS

PROFESIONAL / EMPRESARIAL

• ESTADO DEL ARTE.

LICITACIONES Y

OBSERVATORIOS.

• MACROADOPCION

• NIVELDEMADUREZ

• MAPASDEPROCESOS

• MAPA DEAGENTES

• MAPA DESOFTWARE

• MAPAS e ITINERARIOS DE

FORMACION

• BIBLIOTECASYRECURSOS

• FUENTES.EVENTOS…

• DICCIONARIOS

3D DATOS TECNOLOGIA PROCESOS

PRECONSTRUCCION

VIRTUAL

INFORMACION

PARAMÉTRICA

RELACIONAL

SISTEMAS Y

DISPOSITIVOS

ESTÁNDARES

MADUREZ

• Lean, IPD, Protocolos

• Revisión virtual

• Comunicación

• Software de modelado

• Vistas y planos

• Visualización

• Mediciones

• Simulaciones

• Parámetros

• Jerarquías

• Sistemas de

clasificación

• Nomenclaturas

• Metadata vinculacion

• CDE y comunicación

• Tareas / Formación

• 3D Scan / Drones

• RV / RA / RM

• GIS

TENDENCIAS

• Blockchain

• iOT / Robótica

• iA /Machine learning

• Impresión 3D / Fab

• Smartcities

• Smart Grids

PERSONAS

TÉCNICOS

• BIM Manager

• Lideres tecnológicos

• Responsabilidades

GESTORES

• Adaptación, psicología

• Gestión del cambio

• Cooperación

NIVELES DE MADUREZ

TRANSFORMACIÓN DIGITAL 5.0





Sistema de Calidad

Estructura

SISTEMA DE CALIDAD. ESTRUCTURA

ISO 9001 SISTEMA DE GESTIÓN DE CALIDAD. ESQUEMA DE DOCUMENTOS

Para poder entender el significado del BIM manual vamos a explicar una serie de conceptos previos relacionados con los

sistemas de calidad.

Cuando hablamos en términos de empresas con sistemas de calidad, el Manual BIM debe formar partes de los protocolos del

sistema de gestión de calidad de la entidad, como pueden ser los estándares ISO-9001.

El sistema de gestión de calidad es una serie de actividades coordinadas que se llevan a cabo sobre un conjunto de elementos

(recursos, procedimientos, documentos, estructura organizacional y estrategias) para lograr la calidad de los productos o

servicios que se ofrecen al cliente, es decir, planear, controlar y mejorar aquellos elementos de una organización que influyen

en satisfacción del cliente y en el logro de los resultados deseados por la organización.

En el sistema de gestión de la calidad se debe tener en cuenta los siguientes aspectos estructurales:

• Estrategias: Definir políticas, objetivos y lineamientos para el logro de la calidad y satisfacción del cliente. Estas políticas y

objetivos deben de estar alineados a los resultados que la organización desee obtener.

• Procesos: Se deben de determinar, analizar e implementar los procesos, actividades y procedimientos requeridos para la

realización del producto o servicio (como proyectos BIM), y a su vez, que se encuentren alineados al logro de los objetivos

planteados. También se deben definir las actividades de seguimiento y control para la operación eficaz de los procesos.

• Recursos: Definir asignaciones claras del personal, Equipo y/o maquinarias necesarias para la producción o prestación del

servicio, el ambiente de trabajo y el recurso financiero necesario para apoyar las actividades de la calidad.

• Estructura Organizacional: Definir y establecer una estructura de responsabilidades, organigrama y roles BIM, autoridades

y de flujo de la comunicación dentro de la organización.

• Documentos: establecer los procedimientos, documentos, estilos, plantillas, libreras de objetos BIM, registros y cualquier

otra documentación para la operación eficaz y eficiente de los procesos y por ende de la organización.


ESQUEMA DE DOCUMENTOS

BIBLIOTECA DE DOCUMENTOS BIM

TIPO DOCUMENTO AREA OBSERVACIONES

LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4

REQUISITOS Requisitos

Check list de inicio de expediente con los requisitos de cliente, de normativa y de calidad

EIR,AIR, OIR

Requisitos de cliente por la norma ISO 19650 (ANTIGUAS PAS 1192 de UK)

Pliegos y anexos

Condiciones técnicas de una licitación o concurso. Son la base de los requisitos del cliente

Usos BIM

Clasificación de documentos en función del uso 3D, 4D, 5D, 6D, 7D, nD

GESTIÓN BEP

Plan de ejecución BIM o BIM Execution Plan

ESTANDARES

MEA

Matriz de elementos con el LOD correspondiente

RFIs

Request For Information , solicitud de información, indicando fechas, responsables, solicitudes

CALIDAD Protocolo / Manual BIM Conjunto de documentos que detallan los procesos, procedimientos e instrucciones para realizar proyectos

Libro de estilo

Criterios de control grafico y visuales de los proyectos. Imagen de marca. Puede estar en el manual

Estructura de carpetas A nivel de servidor y a nivel de proyecto tipo

Notas de modelo

Instrucciones para el manejo de modelos complejos

PLANTILLAS De Empresa

Incluye grafismos y libro de estilo. Pueden crearse por disciplinas y/o tipos.

De cliente

Cuando existen clientes con múltiples encargos, o con características específicas

Contenedor / supermercado Para clasificar y ordenar objetos BIM

Ensamblajes

Colección de elementos modelados dispuestos para definir partes o el conjunto del edificio

LIBRERIAS De desarrolladores

Autodesk, Archicad, AECOSim, Inventor

De empresa / oficina Objetos BIM propios, adaptados, con criterios de calidad

RECURSOS

De bases de precios Recopilaciones o creaciones de objetos BIM enfocados en bases de precios de la construcción

De fabricantes

Realizados por los propios fabricantes de objetos y/o materiales.

ECOSISTEMA Estándares

Normas, guías, protocolos, estándares por países

Calidad

Estándares de calidad UNE, ISO, PAS

Redes / Networking

Red de influencers, Grupos de usuarios, foros, canales, asociaciones, revistas

Calendarios

Congresos, eventos, reuniones de interés tecnológico y de metodologías

Mapas

Grupos de usuarios, normativas y eventos


MANUAL DE CALIDAD BIM

El manual de Estándares BIM que asegura que todos los participantes en el proyecto BIM trabajen de una manera similar,

consistente. Debe permitir el intercambio de información de manera eficiente entre los Modelos desarrollados por las

diferentes disciplinas del proyecto. El manual BIM está directamente relacionado con los diferentes softwares que se utilicen.

De esta manera pueden existir directrices generales y directrices específicas del software. En este caso haremos referencias y

terminología específicas del software de Autodesk.

LIBRO DE ESTILO BIM

• ESTRUCTURA DE CARPETAS: sistema de carpetas y archivos, clasificación y orden, nomeclatura. A nivel de servidor, a nivel

de cada proyecto y a nivel de librerías de contenidos.

• CONTROL DE NOMENCLATURAS: sistemas de criterios que definen como denominar cada archivo, parámetro, vista, plano,

listado, etc, etc. Si no es un estándar predefinido debe ser un sistema lógico y fácilmente comprensible por todos los

miembros del equipo.

• CONTROL DE GRAFISMO: tipos de líneas, grosores, sombreados simbólicos (rayados, redes, puntos, etc) , sombreados de

representación de modelos (ladrillos, bloques, hormigón, etc), sistemas de acotación, tipos de textos, cartelas, logotipos,

firmas, escalas, leyendas, etc.

• CONTROL DE VISTAS Y PLANOS: clasificación por disciplinas, colecciones, grupos, etc.

• COORDINACION: relación entre los diferentes programas, linkados o referencias, sistemas de detección de interferencias

(colores, criterios, etc).

PLIEGOS Y ANEXOS AL CONTRATO

• Definen las condiciones técnicas que deben cumplir los modelos, así como los usos que se le van.

• No están consensuados bajo ningún formato, se han ido desarrollando conforme han ido surgiendo proyectos y concursos.

• Se han ido realizando casi a demanda y/o por necesidad. En el IPD (Integrated Project Delivery), enfoque de la ejecución de

proyectos que integra personas, sistemas, estructuras empresariales y las prácticas en un proceso) se están definiendo

marcos contractuales.

RECURSOS RED

Configuración,

Verificación,

Licenciamiento y

Privilegios

RECURSOS HW

Adquisición, Configuración

y Verificación

RECURSOS SW

Adquisición, Despliegue y

Licenciamiento

RECURSOS

HUMANOS

Dotación de Personal y

Formación

PLANIFICACION DE

PROYECTO

Equipo BIM

Movilización

Estrategia de

modelizacióm

Configumción del

Nuevo Proyecto

GESTION DATOS

Protocolos de

transferencia de

ficheros

Conjuntos de datos

TRABAJAREN

ENTORNO

MULTIUSUARIO

Método de Vinculación

Método de trabajo

compartido

Enfoque holístico

DISEÑO / MODELO

Fases de Diseño

Ordenes de cambio

RFI’s

As-Builts

ASEGURAMIENTO

DE LA CALIDAD Y

CONTROL

Detección de

Interferencias y errores

CDE

Entorno de datos

compartidos

COPIAS SOFT

(Ficheros digitales)

DISEÑOS/ DIBUJOS

DATOS / RECURSOS

FICHEROS

Interoperabilidad

Control de revisiones

COPIAS HARD

Copias impresas

ASEGURAMIENTO


CONTROL

Auditorias de modelos

Auditorías estándares

CONTROL DATOS

GESTION

Análisis productividad

Análisis de riesgos

Análisis de ratios

Publicación resultados

CONTROL DATOS

Revisión del modelo

Limpieza y depuración

Archivo del modelo

DATOS EMPRESA

Actualización Librerías

Actualización Plantillas

Actualización Proyectos

en curso

PUESTA EN MARCHA,

OPERACIONES Y

MANTENIMIENTO

ELECTRICIDAD. ALUMBRADO, FUERZA, VOZ Y DATOS Y DETECCIÓN INCENDIOS

ESTUDIAR LA

SOLUCION

Comprobar

planos trabajo

CALCULO OK?

Y

PDF a incluir en Anejos

Memoria

- Suministro fuerza: ratios W/m2 y emergencia

(grupos…)

- Suministro energía renovables.

- Necesidades de espacios y patinillos.

- Tipologías luminarias y su posible ubicación.

- Tipologías fuerza: tomas (suelo, pared, cajas

portamec.), instalación (bandejas, empotrado), etc.

- Ubicación de cuadros eléctricos.

- Esquemas prediseñados de zonas de influencia de

ZONIFICACIÓN

los cuadros.

CUADROS

- Se dibujará con una familia específica.

REVISIÓN ESPACIOS

Ver proceso ESPACIOS

TABLA:

ILUMINANCIA MÍNIMA lx

- INS_ESPACIOS TIPO_Clave

TABLAS:

PRECÁLCULO DIALUX - INS_ELE-Espacios Iluminación introducir valores

de plano de trabajo y factores de reflectancias.

EXPORTAR A DIALUX EXPORTAR gbXM en Archivo->Exportar->gbXML.

ALUMBRADO DIALUX - PDTE comprobar actualizaciones

Dialux EVO.

Borrar

Seleccionar

espacios

luminarias

duplicados

Normal y

emergencia

Selección tipos

espacios

Posicionar

luminarias

Normal y

emergencia

N

CALCULO

EMERGENCIAS

CALCULO OK?

Y

EXPORTAR DWG

con punto de inserción

N

SELECCIÓN O

REALIZACION DE

FAMILIAS LUMINARIAS

Y EMERGENCIA

REVISION

- INS_C_Embarrado

PARÁMETROS

- INS_C_Tipo de circuito.

ETIQUETAS

UBICAR LUMINARIAS EN - Etiquetar al colocar “INS _ELE-

ESPACIOS

Etiqueta alumbrado-Circuitos”.

SELECCIÓN

ENCENDIDOS

- Indicar ID de interruptor

- Etiquetar al colocar

UBICAR ENCENDIDOS

- Altura, Embarrado “N” y tipo de

circuito “A”.

CREAR SISTEMAS

- Exportar tabla cuadros de

ILUMINACIÓN ASIGNAR

alumbrado a hoja Excel

ENCENDIDOS

Obtener datos REVIT para

utilización en aplicación

EXCEL de Cálculos

eléctricos

Definición de protecciones

en EXCEL. Cálculo

esquemas unifilares

VISTAS MODELO

Importar DWG en vista de

VISTAS DISEÑO

diseño de Revit

MONTAR PLANOS

ETIQUETAR

ALUMBRADO

LEYENDAS

PLANOS DE

ILUMINACIÓN

Revisión ubicación de

elementos

Revisión vistas y

cartelas

- Revisión de parámetros

compartidos.

CALCULO OK?

Y

SELECCIÓN O


FAMILIAS FUERZA

REVISION

PARÁMETROS

ETIQUETAS

- Revisión Electrical Settings

CIRCUITOS

- Cables

ALUMBRADO

- Tipos y cargas

- Tipo de distribución

CIRCUITOS FUERZA - Tipos de cargas

- Factores

CUADROS

SECUNDARIOS

CUADROS

GENERALES Y

GRUPOS

EXCEL CALCULOS ELECTRICOS

Exportar a Autocad

EXPORTACION DB LINK: guardar como

Esquemas Unifilares

VISTAS MODELO

MONTAR PLANOS

ETIQUETAR

CIRCUITOS Y

BANDEJAS

LEYENDAS

N

- Enchufes, tomas

- Alimentación: puertas, etc.

- Cajas portamecanismos

- Cuadros








compartidos.

DOCUMENTO DE

PLANOS DE FUERZA CALCULO a incluir en

Anejos Memoria

MONTAR PLANOS

CIRCUITOS - Climatización

- Fontanería y saneamiento

EQUIPOS

- Extinción incendios

MECÁNICOS - FILTROS: fuerza.

- Voz y datos

CIRCUITOS - Detección de incendios

ESPECIALES - Control de accesos y

seguridad general.

BANDEJAS Y - Selección y ubicación de

CONDUCTOS cuadro a cuadro.

- Numerar tramos “INS _ELE-

ETIQUETAR

Etiqueta”

EXPORTAR EXCEL - TABLA “INS_ELE-Bandejas”

IMPORTAR EXCEL

PLANOS DE ESQUEMAS

UNIFILARES

CALCULAR

BANDEJAS

CALCULO OK?

VISTAS DISEÑO Importar DWG en vista

ESQUEMAS UNIFILARES de diseño de Revit

LEYENDAS

Y



N


MONTAR PLANOS

ETIQUETAR

LEYENDAS

ESQUEMA GENERAL

DE DISTRIBUCIÓN

- Tipo de cable

ESTUDIO SOLUCIÓN - Esquema de

RED DE TIERRAS distribución

- Tipo de soldadura

SELECCIÓN O


FAMILIAS CABLES Y

SOLDADURAS

UBICACIÓN DE

- TABLA ”INS _ELE_Red

CABLES Y

de tierras”

SOLDADURAS

CALCULO GRUPOS

TRANSFORMADORES

MEDIA TENSIÓN

CALCULO OK?

Y

N

VISTAS DE MODELO

MONTAR PLANOS

LEYENDAS

PLANOS

DOCUMENTO DE

PLANOS DE RED

ESQUEMA

CALCULO a incluir

DE TIERRAS

GENERAL

en Anejos Memoria

DISTRIBUCIÓN

COORDINACION

REVISIÓN DE

INTERFERENCIAS CON

CHECK LIST

PRESUPUESTO Y

MEDICIONES

TABLAS DE CONTROL DE

MEDICIONES

DOCUMENTO

PRESUPUESTO Y

MEDICIONES


DESPLIEGE DE PROCESOS

NIVEL 1:

ESQUEMAS

NIVEL 2: MACROPROCESO

PRODUCCION

NIVEL 3.1:

PROCESOS

NIVEL 4.1:

MANUALES

ESQUEMA GENARAL PROCESOS DE PROYECTO. BIM MANAGER

LOGISTICA INICIALIZACION DESARROLLO CONTROL

CIERRE

Coordinacion Realización

Gestión

NIVEL 2: MACROPROCESO

GESTIÓN

NIVEL 3.2:

PROCEDIMENTOS

NIVEL 4.2:

FICHAS, INSTRUCCIONES

TECNICO

CALCULOS EXTERNOS

TECNICO

MODELIZACION

ENTREGABLES DELINEANTE

NIVEL 4.3:

PLANTILLAS, ETC.

Esquema general de procesos

Nivel 1

ESQUEMA GENERAL DE PROCESOS

MODELO ISO 9001


MODELO BASADO EN RESPONSABILIDADES. PMBOOK

ESQUEMA GENARAL PROCESOS DE PROYECTO. BIM MANAGER

LOGISTICA INICIALIZACION DESARROLLO CONTROL

CIERRE

RECURSOS RED

Configuración,

Verificación,

Licenciamiento y

Privilegios

Coordinacion Realización

Gestión

RECURSOS HW

Adquisición, Configuración

y Verificación

RECURSOS SW

Adquisición, Despliegue y

Licenciamiento

RECURSOS

HUMANOS

Dotación de Personal y

Formación

PLANIFICACION DE

PROYECTO

Equipo BIM

Movilización

Estrategia de

modelizacióm

Configumción del

Nuevo Proyecto

GESTION DATOS

Protocolos de

transferencia de

ficheros

Conjuntos de datos

TRABAJAREN

ENTORNO

MULTIUSUARIO

Método de Vinculación

Método de trabajo

compartido

Enfoque holístico

DISEÑO / MODELO

Fases de Diseño

Ordenes de cambio

RFI’s

As-Builts

ASEGURAMIENTO


CONTROL

Detección de

Interferencias y errores

CDE

Entorno de datos

compartidos

COPIAS SOFT

(Ficheros digitales)

DISEÑOS/ DIBUJOS

DATOS / RECURSOS

FICHEROS

Interoperabilidad

Control de revisiones

COPIAS HARD

Copias impresas

ASEGURAMIENTO


CONTROL

Auditorias de modelos

Auditorías estándares

CONTROL DATOS

GESTION

Análisis productividad

Análisis de riesgos

Análisis de ratios

Publicación resultados

CONTROL DATOS

Revisión del modelo

Limpieza y depuración

Archivo del modelo

DATOS EMPRESA

Actualización Librerías

Actualización Plantillas

Actualización Proyectos

en curso

PUESTA EN MARCHA,

OPERACIONES Y

MANTENIMIENTO


MODELO CIC-PENSILVANIA ESTATE


MODELO CIC-PENSILVANIA ESTATE

Macroprocesos


PROCESOS.

MACROPROCESO

Una vez que el equipo ha identificado los usos BIM se llevará a cabo un procedimiento de mapeo de

procesos de planificación de la aplicación BIM.

En un principio, un mapa de alto nivel que muestra la secuencia e interacción entre los principales usos BIM

en el proyecto. Esto permite que todos los miembros del equipo para entender claramente cómo sus

procesos de trabajo interactúan con los procesos realizados por otros miembros del equipo. En estos casos

si una empresa tiene diseñado un proceso un proceso de Redacción de Proyectos en CAD , sería una base de

trabajo de inicio importante, ya que hay determinados tipos de tareas e hitos que, a un nivel de iniciación

BIM son similares en ambos procesos. Como todo proceso es evolutivo el propio uso de la metodología

BIM modificará los entregables, los flujos de información, los requerimientos, en base a una mejora

continua.

PROCESO:

2.1.- Situar los potenciales usos BIM en el mapa de procesos

2.2.- Organizar los usos BIM de acuerdo a la secuencia del proyecto

2.3.- Identificar a los responsables de cada proceso

2.4.- Determinar los intercambios de información necesarios para implementar el uso de BIM

PROCESOS.

MACROPROCESO DE PRODUCCIÓN

PROCESOS.

MACROPROCESO DE GESTIÓN

Procedimientos


PROCESOS.

PROCESOS OPERATIVOS

Después del mapa de alto nivel se desarrollan los mapas de proceso por cada USO BIM. Son mas detallados

y son subprocesos del macropoceso. A este nivel aparecen subprocesos mixtos por disciplinas (arquitectura,

estructura, instalaciones, civil) que pueden integrar diferentes USOS. Es decir el Subproceso de Arquitectura

puede integrar los Usos BIM de diseño arquitectónico, programación de espacios y/o revisión de diseños.

Estos procesos deben ser seleccionados o diseñados por los miembros del equipo responsable de cada uso

BIM.

Creación mapa de procesos de detalle del uso BIM:

2.1.- Descomponer jerárquicamente el uso de BIM en un conjunto de procesos

2.2.- definir las dependencias entre procesos

2.3.- Desarrollo del mapa de procesos detallados incluyendo información de referencia, de intercambio y

responsable.

2.4.- Agregar verificación de objetivos en los puntos de decisión importantes en el proceso

2.5.- Documentar, revisar y perfeccionar el proceso para su uso posterior

PROCESOS.

EJEMPLO DE 3D DISEÑO DE ARQUITECTURA

PROCESOS.

EJEMPLO DE 3D DISEÑO DE INSTALACIONES

PROCESOS.


PROCESOS.


PROCEDIMIENTO

EJEMPLO DE 3D DISEÑO DE INSTALACIONES

ELECTRICIDAD. ALUMBRADO, FUERZA, VOZ Y DATOS Y DETECCIÓN INCENDIOS

ELECTRICIDAD. ALUMBRADO, FUERZA, VOZ Y DATOS Y DETECCIÓN INCEN

TECNICO

MODELIZACION


(grupos…)


ESTUDIAR LA - Necesidades de espacios y patinillos.

SOLUCION - Tipologías luminarias y su posible ubicación.





ZONIFICACIÓN

los cuadros.

CUADROS




TABLA:



TABLAS:

PRECÁLCULO DIALUX - INS_ELE-Espacios Iluminación introducir valores


EXPORTAR A DIALUX EXPORTAR gbXM en Archivo->Exportar->gbXML.

SELECCIÓN O



Y EMERGENCIA

REVISION


PARÁMETROS


ETIQUETAS

UBICAR LUMINARIAS EN - Etiquetar al colocar “INS _ELE-

ESPACIOS

Etiqueta alumbrado-Circuitos”.

SELECCIÓN

ENCENDIDOS

- Indicar ID de interruptor

- Etiquetar al colocar


- Altura, Embarrado “N” y tipo de

circuito “A”.


- Exportar tabla cuadros de


alumbrado a hoja Excel

ENCENDIDOS

SELECCIÓN O - Enchufes, tomas

- Alimentación: puertas, etc.


- Cajas portamecanismos

FAMILIAS FUERZA - Cuadros

REVISION


PARÁMETROS


ETIQUETAS

- Revisión Electrical Settings

CIRCUITOS

- Cables

ALUMBRADO

- Tipos y cargas

- Tipo de distribución

CIRCUITOS FUERZA - Tipos de cargas

- Factores

CUADROS

SECUNDARIOS

CUADROS

GENERALES Y

GRUPOS

CIRCUITOS - Climatización

- Fontanería y saneamiento

EQUIPOS

- Extinción incendios

MECÁNICOS - FILTROS: fuerza.

- Voz y datos

CIRCUITOS - Detección de incendios

ESPECIALES - Control de accesos y

seguridad general.

BANDEJAS Y - Selección y ubicación de

CONDUCTOS cuadro a cuadro.

- Numerar tramos “INS _ELE-

ETIQUETAR

Etiqueta”

EXPORTAR EXCEL - TABLA “INS_ELE-Bandejas”

IMPORTAR EXCEL

ESQUEMA GENERAL

DE DISTRIBUCIÓN

- Tipo de cable

ESTUDIO SOLUCIÓN - Esquema de

RED DE TIERRAS distribución

- Tipo de soldadura

SELECCIÓN O


FAMILIAS CABLES Y

SOLDADURAS

UBICACIÓN DE

- TABLA ”INS_ELE_Red

CABLES Y

de tierras”

SOLDADURAS

COORDINACION

REVISIÓN DE

INTERFERENCIAS CON

CHECK LIST

PRESUPUESTO Y

MEDICIONES

TABLAS DE CONTROL DE

MEDICIONES

ESTUDIAR LA

SOLUCION


(grupos…)


- Necesidades de espacios y patinillos.

- Tipologías luminarias y su posible ubicación.




SELECCIÓN O



Y EMERGENCIA

REVISION

PARÁMETROS

ETIQUETAS

TECNICO

CALCULOS EXTERNOS

ALUMBRADO DIALUX

Borrar


espacios

luminarias

duplicados

Normal y

emergencia


espacios

Posicionar

luminarias

Normal y

Comprobar emergencia


CALCULO OK?

- PDTE comprobar actualizaciones

Dialux EVO.

CALCULO

EMERGENCIAS

N

CALCULO OK?

N

Obtener datos REVIT para

utilización en aplicación

EXCEL de Cálculos

eléctricos

Definición de protecciones

en EXCEL. Cálculo

esquemas unifilares

EXCEL CALCULOS ELECTRICOS

Exportar a Autocad

EXPORTACION DB LINK: guardar como

Esquemas Unifilares

CALCULO OK?

N

CALCULAR

BANDEJAS

CALCULO OK?

Y

N

CALCULO GRUPOS

TRANSFORMADORES

MEDIA TENSIÓN

CALCULO OK?

Y

N

TECNICO

MODELIZACION

ZONIFICACIÓN

CUADROS


los cuadros.




TABLA:



UBICAR LUMINARIAS EN

ESPACIOS

SELECCIÓN

ENCENDIDOS

Y

Y

Y

PRECÁLCULO DIALUX

TABLAS:

- INS_ELE-Espacios Iluminación introducir valores



ENTREGABLES DELINEANTE

PDF a incluir en Anejos

Memoria

EXPORTAR DWG

con punto de inserción

VISTAS MODELO


MONTAR PLANOS

ETIQUETAR

ALUMBRADO

LEYENDAS

PLANOS DE

ILUMINACIÓN



Importar DWG en vista de

diseño de Revit




compartidos.

VISTAS MODELO

MONTAR PLANOS

ETIQUETAR

CIRCUITOS Y

BANDEJAS

LEYENDAS

PLANOS DE FUERZA






compartidos.

DOCUMENTO DE

CALCULO a incluir en

Anejos Memoria

VISTAS DISEÑO Importar DWG en vista

ESQUEMAS UNIFILARES de diseño de Revit


MONTAR PLANOS


LEYENDAS

PLANOS DE ESQUEMAS

UNIFILARES


MONTAR PLANOS

ETIQUETAR

LEYENDAS

DOCUMENTO DE

PLANOS DE RED

CALCULO a incluir

DE TIERRAS

en Anejos Memoria

VISTAS DE MODELO

MONTAR PLANOS

LEYENDAS

PLANOS

ESQUEMA

GENERAL

DISTRIBUCIÓN

DOCUMENTO

PRESUPUESTO Y

MEDICIONES

CNICO

S EXTERNOS

EXPORTAR A DIALUX

ALUMBRADO DIALUX

Borrar

espacios

duplicados


espacios

Comprobar


EXPORTAR gbXM en Archivo->Exportar->gbXML.


luminarias

Normal y

emergencia

Posicionar

luminarias

Normal y

emergencia

- PDTE comprobar actualizaciones

Dialux EVO.

CALCULO

EMERGENCIAS



ENCENDIDOS

Obtener datos R

utilización en a

EXCEL de C

eléctric

Definición de pr

en EXCEL. C

esquemas u

Instrucciones Técnicas


INSTRUCCIÓN TÉCNICA. ESQUEMA DETALLADO

DESARROLLO DEL PROCEDIMIENTO DE INSTALACIONES


DESARROLLO DE OBJETOS BIM


CREACIÓN DE ESPACIOS Y ZONAS MEP

Diseño de mapa de procesos

PROCESOS.

TRANSFORMACION DIGITAL

SOFTWARE DE DISEÑO DE PROCESOS

Existen diferentes y numerosas herramientas de software para el diseño de procesos. Vamos a comentar algunas de ellas:

• Microsotf Visio: sin duda una de las más potentes, trae numerosos ejemplos y esquemas de procesos de referencia. Es de

pago con un coste aproximado de 700€. http://office.microsoft.com/en-001/visio/

• Bizagi: versión gratuita y de pago https://www.bizagi.com/?lang=es

• Draw.io: versión gratuita http://draw.io/

• yEd Graph Editor: Open source sencillo y muy potente. Carace de algunas funcionalidades propias de los Open Sources,

pero es muy completo. Es gratuito http://www.yworks.com/en/products/yfiles/yed/

• SmartDraw. Muy potente con multiples soluciones, aplicadas al Project managment y a las metodologías Lean. Es de pago

desde 197$. http://www.smartdraw.com/product/

• Xmind: es un software que no solo ayuda a realizar procesos, sino que se pueden realizar cualquier tipo de mapa mental de

ideas, muy práctico para interrelarionar mapas, diseño de elementos BIM. Dispone de versión gratuita y versión Pro por solo

100€. https://www.xmind.net/

PROCESOS.


SOFTWARE DE PLANIFICACION DE PROYECTOS

Existen diferentes y numerosas herramientas de software para planificar. Algunas de ellos son:

• Microsotf Project: sin duda una de las más potentes y más utilizados, de gran flexibilidad, potencia,de fácil reutilización de

diagramas de unos proyectos a otros. Es de pago con un coste aproximado de 770€. http://office.microsoft.com/eses/project/

• Gestproject: es un software de gestión de proyectos y oficinas técnicas. Dispone de gestión y control de tareas y diagramas

de Gantt, revisiones. Dispone de versión gratuita LT y licencias Standard desde 295€. https://www.micad.com/

• Primavera: es el mas utilizad a nivel mundial en el mudo del project managment. Es el más potente y cuenta con numerosas

aplicaciones complementarias. Es de pago a partir de 1.970$ la licencias

http://www.oracle.com/us/products/applications/primavera/p6-...

PROCESOS.

SIMBOLOGÍA EMPLEADA EN UN PROCESO

FUENTE: JAVIER GARCÍA MONTESINOS

PROCESOS.

SIMBOLOGÍA EMPLEADA EN UN PROCESO


DISEÑO DE PROCESOS.

RELACIÓN DEL PROYECTO BIM CON LA METODOLOGÍA DE DIRECCIÓN DE PROYECTOS


Procesos BIM Prácticos

PROCESOS.

0D LEVANTAMIENTO DE CONDICIONES EXISTENTES

MODELADO DE CONDICIONES EXISTENTES

DEPARTAMENTO DE COSTES Y PLANIFICACIÓN EN OBRA

TOPOGRAFÍA

BEP

Planificacion

• Recopilar datos de

condiciones actuales del sitio

• Criterios de toma de datos

• Criterios de modelado

Recopilar datos de condiciones

actuales del sitio

Informe

Geotécnico

Información

Histórica

Datos

GIS

Información de

instalaciones

MODELADO CIVIL

• Trazados lineales

• Carreteras, rotondas

• Aceras

•

Comienzo de

Levantamientos

de Condiciones

Existentes

Estudio de

instalaciones

existentes

Estudio de

condiciones del

emplazamiento

Creación de modelo base

Compilación de información base

COORDINAR

• CREAR NIVELES base de parcela.

• COORDENADAS: punto base de proyecto y

coordenadas reales UTM o similar.

• UBICACIÓN: dirección

• ORIENTACIÓN: Norte de proyecto

¿Dispone el modelo de

existente de toda la información

integrada y modelada?

• Validar…..

SI

NO

Integración BIM GIS

DATOS GIS

• ….

SIMULACIONES

• Tráfico rodado

• Tráfico peatonal

• Inundaciones.

¿Se han integrado

los modelos BIM

GIS?

Análisis

SI

NO

ENTREGABLES MODELOS

Solicitud

Estudio fotográfico

del emplazamiento

Levantamiento

Laser Scan 3D

Fotogrametría

Modelo de Nube de

puntos

Modelo inicial de

analisis

MODELADO EDIFICIOS

• VER PROCESO MODELADO 3D ARQ-EST-MEP

MODELADO ESTRUCTURAS

• Contenciones

• muros, suelos.

MOBILIARIO

• Mobiliario urbano

JARDINERIA Y PAISAJISMO

• Vegetación y árboles.

• Parques y jardines

Modelo BIM terreno y


Análisis

Presentacion

Final del proceso

Model o de

información de

condiciones existentes

PROCESOS.

3D AUDITORIA DE MODELOS

PROCESOS.

PLANIFICACION 4D

PROCESOS.

DESARROLLO DE OBJETOS BIM

Referencias de procesos USOS BIM

https://www.youtube.com/watch?v=

XsHPQPNcghA&t=18s


ISO 9001

PROCESOS.


https://www.bim.psu.edu/

https://www.esbim.es/wp

-

content/uploads/2018/10

/GUIA-ELABORACION-

PLAN-DE-EJECUCION-

BIM.pdf

https://www.etsrfv.euskadi.eus/ets-medodologiabim/v86-general/es/

https://planbim.cl/estandar-bim-para-proyectos-publicos2/

PROCESOS.


https://bimexcellence.org/projects/integrated-information-project/

utic The New School Digital Leader

CTO Berrilan BIM

CTO BIM Channel

Director Desarrollo Gestproject®

www.butic.es/davidbarco

www.berrrilan.com

www.bimchannel.net

www.micad.com

Blog: http://qbimgest.blogspot.com.es/

davidbarco@butic.es

Twitter: @qbimgest

LinkedIn: linkedin.com/in/davidbarco

Síguenos en redes sociales

butic The New School

Madrid

butic.es

Dirección: C/ Juan Montalvo 9, local. 28040, Madrid

Tfno y WhatsApp: (+34) 689 31 38 39

Email: quieroserpro@butic.es

Concierta aquí tu cita

Estrategia de procesos y diseñar el mapa BIM

¡Convierta sus PDFs en revista en línea y aumente sus ingresos!

Delete template?

Save as template ?
