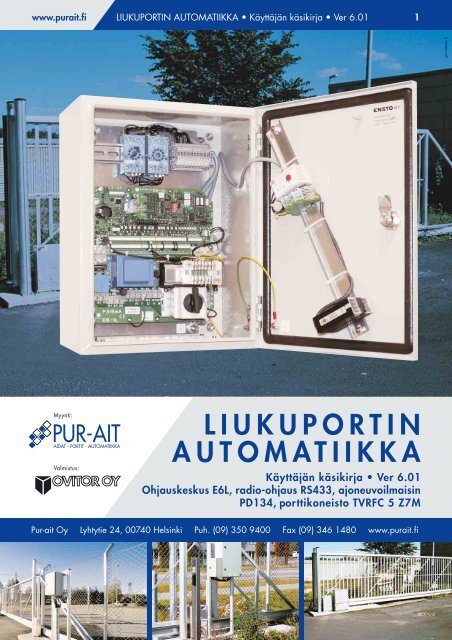

www.purait.fi LIUKUPORTIN AUTOMATIIKKA • Käyttäjän käsikirja • Ver 6.01 1

Myynti:

PUR-AIT

AIDAT - PORTIT - AUTOMATIIKKA

Valmistus:

LIUKUPORTIN

AUTOMATIIKKA

Käyttäjän käsikirja • Ver 6.01

Ohjauskeskus E6L, radio-ohjaus RS433, ajoneuvoilmaisin

PD134, porttikoneisto TVRFC 5 Z7M

Pur-ait Oy Lyhtytie 24, 00740 Helsinki Puh. (09) 350 9400 Fax (09) 346 1480 www.purait.fi

jps-mainos.fi


SISÄLTÖ:

OHJAUSKESKUS

Tuotekuvaus ......................................................................................................3

Kokoonpano .....................................................................................................3

Tehokortti E6-1L ja liitinkortti E6-2L ................................................................3

Ohjelmaversio ..............................................................................................4

CON3- ja CON4-kortit.................................................................................4

Rajakytkimet ja oven pysähtymispaikkojen säätö..................................................4

Moottorin suojaus..............................................................................................5

Automaattinen sulkeutuminen .............................................................................5

Käyntiajan rajoitin.............................................................................................5

Kiinniohjauksen valvonta ....................................................................................6

Seis-painikkeen toiminta automaattisessa sulkeutumisessa .....................................6

Suunnanvaihtohidastus.......................................................................................6

Tuntoreunan toiminta .........................................................................................6

Pneumaattinen/sähköinen tuntoreuna..................................................................6

Radio-ohjauksen valinta koko- tai puoliaukkoon ..................................................7

Yksipainikeohjaus (impulssiohjaus)......................................................................7

Elektroniikkakortille integroitu lähetin/vastaanotintyyppisen

varmistusvalokennon vahvistin ............................................................................8

Valokennon testaus ............................................................................................8

Erillinen varmistusvalokenno E6-4, 1-kanavainen.................................................9

Erillinen varmistusvalokenno EU2-4, 1-/2-kanavainen .......................................10

Reunaliittimellä varustetun lisälaitekortin asentaminen .........................................11

Varoitusvalo-ohjaus .........................................................................................12

Varoitusvalo-ohjauskortti E6-5-01.....................................................................12

Kuittaava automaattisulun kortti E6-5-03...........................................................13

Kuittauspulssien lukumäärä ..............................................................................15

Vianhakuohje..................................................................................................15

Ovi avautuu, mutta ei sulkeudu....................................................................15

Jos ovi ei avaudu ........................................................................................15

Rajojen toimintatilaa indikoivat valodiodit .........................................................15

Huolto ............................................................................................................15

Tekniset tiedot .................................................................................................15

Teho-osan kortin e6-1L kytkentäkaavio, piir.No 443...........................................16

Ohjausjännitekaavio auki- ja kiinniohjauksille, piir.No. 336L..............................17

Ohjauslaitteiden sis. Ryhmittely elektroniikassa, piir.No. 337L ............................18

Toimilaitteiden kytkentäkaavio, piir.No. 340L ...................................................19

Ohjauskortit con3 ja con4, kytkentäkaaviot, piir.No. 385L..................................20

RADIO-OHJAUS......................................................................................................21

AJONEUVOILMAISIN ..............................................................................................24

AJONEUVOILMAISIMET – SILMUKAN ASENNUS- JA VALMISTUSOHJE.....................25

PORTTIKONEISTO – KÄYTTÖ- JA HUOLTO-OHJE......................................................27


TUOTEKUVAUS

Ohjauskeskus E6L on OVITOR OY:n perusohjauskeskus automaattisille

oville, porteille ja vastaaville. E6L:n ohjauslogiikka on toteutettu

ohjelmallisesti. Turvapiirit on kytketty suoraan sarjaan moottorin

ohjauksen kanssa siten, ettei mikään turvallisuuteen liittyvä toiminta

ole riippuvainen ohjelman tai elektroniikan tilasta. Perusversiossa

moottorin ohjaus tapahtuu suunnanvaihtokontaktoreilla, mutta

erikoisjärjestelyin myös muunlainen moottorin ohjaus on mahdollista,

esim. syöttö taajuusmuuttajan kautta.

Perusversiota on mahdollista laajentaa asentamalla valmiina

oleviin liitinkantoihin oheislaite- ja lisätoimintokortteja.

Radiovastaanottimelle on peruskortilla kanta, samoin ylimääräiselle

varmistusvalokennokortille on oma kantansa. Muut lisäkortit

asennetaan kolmeen väyläliittimeen.

Tavanomaiset perusasetukset, kuten automaattisen sulkeutumisen

aika ja käyntiajan rajoittimen aika, tehdään kortilla olevilla

Kortti E6-2L

Väyläliittimet

lisätoimintokorteille:

var.valokortti E6-5-01

var.valokortti E6-5-05

VPLV kortti E6-5-06

SUTI kortti E6-5-07

kuittaava automaattisulun

kortti E6-5-03

ohjelmakortti E6-5-04

SUPU kortti E6-5-08

VLV-kortti E6-VLV

huoltopääte

Ohjausjännitemuuntaja

Apureleet

Kortti E6-1L

X201

X204

H203

X205

OHJAUSKESKUS

Liitin integr. valokennon

lähettimelle ja vastaanottimelle

X18

54

58

47

46







J3

F3

K3 K4

X101

H204

1

2

F1

H9

H15

H19

BUS1

BUS2

BUS3

X4

H25

Kuva 1. Ohjauskeskus E6L

kiertokytkimillä. Joitain toimintatapaan liittyviä perusasioita voidaan

asettaa kortilla olevalla DIP-tyyppisellä valintakytkimellä ja

oikosulkupaloilla. Oheislaitteiden toimintatilaa ilmaisevat valodiodit

ovat riviliittimen yläpuolella, ohjelman ja prosessorin toimintatila

voidaan todeta toimintaa kuvaavista valodiodeista.

Ohjausjärjestelmällä on mahdollisuus tarkistaa käytettävien

laitteiden ja itse oven kuntoa, kuten esim. tuntoreunan testaus,

suojavalokennon testaus ja oven tasapainotuksen kunto kuormituksen

valvonnan avulla. Ohjausjärjestelmässä on huomioitu myös paloovikäytöissä

tarvittava toiminta palohälytystilanteessa.

KOKOONPANO

Jos käyttökoneistona on tavanomainen yksinopeuksinen 3vaihemoottori,

jonka nimellisvirta on pienempi kuin 6A, keskus

koostuu oheisen kuvan mukaisesti kahdesta liittimillä toisiinsa

kytketystä kortista E6-1L ja E6-2L.

H31

H34

H37

X208

81 82 83

101 102 103 113 104 105 106

84 85 86

N N U V W

E6-1L

1 2 3 4

H302

H301

H300

S301

R308

Radiovastaanottimen

kanta

SEMS

TEHOKORTTI E6-1L JA LIITINKORTTI E6-2L



T1

STOP

OVITOR OY E6-2L

OPEN

CLOSE

Kortti E6-1L on tehokortti, jolla on moottorin suuntakontaktorit,

ohjausjännitemuuntaja, oheistoimintojen apureleet ja tarvittaessa

pääkytkin. Koneistoille, joissa moottorin nimellisvirta on suurempi

kuin 6A tai joissa on erikoismoottori, ohjauskeskuksen teho-osa

tehdään johdottamalla eikä tehokorttia E6-1L käytetä.

Kortti E6-2L on liitin/elektroniikkakortti. Kortilla sijaitsevat

X1

X2

X20

1

Liitin painikkeille

kannessa

F2

1 2 3 4

J7

1

2

3

4

ON

S131

10

1 8 S5 1 7



J4 J6

H46

H47

H49

H50

H51

H53

Q1

S133

S132 S8

53 54 58

X17

60 61 62 63 64

X202

H104

H103

H102

H101

H100

H64

H56

AK

X103

55

56

57

A K

K12 K11

107

108

109

110

X15

X14

X102

X207

L3

L2

L1

Ohjelmapiiri

Aika-asetusten

kiertokytkimet

Ohjaustavan

valinnan DIPkytkimet

Kanta erillisen

varmistusvalokennon

vahv.kortille

Riviliittimet

ohjauslaitteille

Moottorin

suuntakontaktorit

Pääkytkin

ohjauslaitteiden riviliittimet, pikaliitin kanteen tulevalle painikkeelle,

integroitu suojavalokennovahvistin, kanta erilliselle suojavalokennolle,

kanta sähköisen tuntoreunan valvontayksikölle, kanta yksikanavaiselle

radiovastaanottimelle, ohjaustavan valinnan DIPkytkimet/oikosulkupalat

ja aika-asetusten kiertokytkimet. Kortilla

sijaitsee myös väyläliittimet jäljempänä esitetyille lisätoimintokorteille,

joilla keskuksen toiminta voidaan tehdä vieläkin monipuolisemmaksi.


OHJELMAVERSIO

Kun keskukseen kytketään jännitteet ja huoltopääte on kytkettynä

väyläliittimeen, näyttää huoltopääte hetken aikaa

ohjelmaversionumeroa, esim. 6.01. Käyttäjän ohjekirja on myös

versioitu numerolla, esim. 6.01 Jos ohjelmaversiossa on eri numero

kuin ohjekirjassa, ei keskuksen ohjelma välttämättä toteuta ohjekirjan

esittämiä toimintoja. Keskuksen ohjelma voidaan päivittää esim.

muistikortilla tai tietokoneella.

Yksinkertaisinta on päivittää ohjelma muistikortilla. Muistikortti

asennetaan jännitteettömänä prosessorin vieressä olevaan kantaan

X14. Kytkettäessä jännitteet päivittyy ohjelma automaattisesti. Päivitys

kestää jonkin aikaa ja tällöin vilkkuvat ledit H101...H104. Kun

päivitys on toteutunut, lopettavat ledit vilkkumisen. Tämän jälkeen

käännetään keskuksesta jännitteet pois ja poistetaan muistikortti

paikoiltaan ja tämän jälkeen keskus on jännitteiden kytkeytyessä

toimintavalmis.

CON3

RAJAKYTKIMET JA OVEN PYSÄHTYMISPAIKKOJEN

SÄÄTÖ

Ohjauskeskuksella E6L ohjataan käyttökoneistoja, joiden

pysähtymispaikkoja asetellaan mekaanisilla rajakytkimillä.

Normaalissa käytössä tarvitaan 3 rajakytkintä: aukiraja, kiinniraja

ja turvalaiteraja. Auki- ja kiinnirajan kärjet avautuvat oven

saavuttaessa ääriasentonsa. Turvalaiterajan kärjet sulkeutuvat 5-

50mmennen oven kiinniasentoa. Turvalaiteraja poistaa ohjauksesta

avaavan toiminnon, mutta pysäyttää oven suojalaitteen impulssista.

Toiminto estää oven avautumisen uudelleen,

kun tuntoreuna osuu lattiaan tai karmiin.

Pysäyttävä toiminto voidaan poistaa niissä tapauksissa, kun

kyseessä on oven molemmissa törmäävissä etureunoissa olevilla

tuntoreunoilla varustettu taitto-ovi, jossa tuntoreunat koskettavat

CON3- JA CON4-KORTIT

Kuva 2. Kortit CON3 ja CON4.

Erikoiskeskuksissa, joissa tehokorttia E6-1L ei käytetä, tehokortilla

olevat oheistoimintoihin tarvittavat releet K3 ja K4 korvataan

erillisellä keskukseen asennettavalla CON3- tai CON4-kortilla.

Samoin, jos tehokortilla olevat releet ovat jo käytössä ja tarvitaan

lisätoimintoja, esim. toiselle

lisälaitekortille, on käytettävä lisänä CON3- tai CON4-korttia.

CON4-kortilla on kaksi relettä K3 ja K4 ja ne toimivat samalla

tavalla kuin niitä ohjaava lisälaitekortti ohjaisi releitä K3 ja K4

tehokortilla E6-1L tai CON3

CON3-kortilla on viisi relettä K3, K4, K5, K6 ja K7. Releistä K3

ja K4 toimivat kuten edellä on esitetty. Releiden K5, K6 ja K7

toiminnan määrittää niitä ohjaava lisälaitekortti. Lisälaitekorttien

toiminta on esitetty jäljempänä tässä ohjekirjassa. CON3- ja CON4kortit

ovat kytkennältään ohjekirjan loppuosassa olevan piirustuksen

385L mukaiset. Kiinnitystavasta riippuen CON4- korttia on kahta

eri versiota, A ja B. E6-sovelluksissa voidaan käyttää vain versiota

A.

Kiinnityskisko

CON4

toisiaan ennen oven täyttä kiinniasentoa.

Puoliaukkotoimintaa varten tarvitaan lisäksi puoliaukiraja, jonka

kärjet sulkeutuvat puoliaukiasennossa. Rajojen toimintatilaa indikoivat

valodiodit H49-H51 ja H53, vrt. piirustus no. 336L. Piirustuksessa

kärkien asento vastaa rajakytkimien kärkien mekaanista ja sähköistä

asentoa, kun ovi on kiinni. Valodiodien toiminta riippuu myös niiden

edelle sarjaan kytkettyjen toimilaitteiden tilasta.

Rajat on helpointa säätää, kun ohjaus on aseteltu pakko-ohjatuksi.

Ohjaus muutetaan pakko-ohjatuksi aukisuuntaan piikkiriman J6

oikosulkupalalla no. 2 ja kiinnisuuntaan piikkiriman J6

oikosulkupalalla no. 3. Ohjaus on pakko-ohjattu, kun oikosulkupala

on paikoillaan. Kun rajat on säädetty kohdalleen, otetaan

oikosulkupalat pois ja ohjaus muuttuu impulssiohjaukseksi.


MOOTTORIN SUOJAUS

Ohjauskeskuksessa E6L moottorin suojaus on tarkoitettu toteutettavaksi

moottorin käämityksessä olevalla suojalla. Suojan kosketin avautuu

moottorin lämmetessä vian tai ylikuormituksen johdosta. Normaalisti

käytettävän suojan kosketin avautuu +130°C:ssa ja sulkeutuu

moottorin jäähdyttyä +80°C lämpötilaan. Suojan kytkentäkyky on

250Vac 1,6A cos fii =0,6 ja 2,5A cos fii=1. Suoja kytketään

normaalisti kortilla E6-1L oleviin liittimiin 101 ja 102, vrt. piirustus

no. 443 ja tapauskohtainen johdotuskaavio. Jos jännite on suurempi

kuin 230Vac, suoja on kytkettävä esim. ohjauksen 24V:n puolelle

SEIS-piiriin. Tällöin liittimet 101 ja 102 on yhdistettävä

oikosulkulenkillä.

Useimmissa OVITOR OY:n toimittamissa koneistoissa kyseinen

suoja on valmiina. Koneistot, joissa on erikoismoottori ja/tai suoja

puuttuu, on suojattava erillisellä moottorin lämpöreleellä tai

moottorisuojakytkimellä. Koneiston moottoria ei saa jättää

suojaamatta.

AUTOMAATTINEN SULKEUTUMINEN

Keskuksen riviliittimiin 12 ja 13 kytketyllä valintakytkimellä ovi tai

vastaava saadaan sulkeutumaan automaattisesti auki- ja

puoliaukiasennosta, kun kytkimen kärjet ovat kiinni. Kytkimen kärkien

ollessa auki ei automaattista sulkeutumista tapahdu, vrt. piirustus

no. 337L. Automaattisulun käyttö ei ole sallittua ilman riittäviä

suojalaitteita.

Automaattisen sulkeutumisen viive eli oven aukioloaika asetetaan

kortin E6-2L oikeassa yläkulmassa olevalla kiertokytkimellä S133,

ja piikkiriman J4 jumpperilla no.8. HUOM! kiertokytkimen asennossa

0 ja jumpperin ollessa pois paikoiltaan ei automaattista sulkeutumista

ole.

Aika määräytyy seuraavan taulukon mukaisesti

kiertokytkimen asennosta. Jos ohjaimessa on

huoltopääte E6-6-02/3E, kiertokytkimen asentoa

0

muutettaessa näytöllä näkyy hetken teksti ”A 80” ja

sen jälkeen asetettu aika.

Aukioloaika (s) Aukioloaika (s) Aukioloaika (s) Aukioloaika (s)

S133 asento J4 jumpperi J4 jumpperi S133 asento J4 jumpperi J4 jumpperi

no.8 OFF no.8 ON no.8 OFF no.8 ON

0 Ei autosulkua 90 8 15 500

1 1 120 9 17 600

2 3 180 A 20 800

3 5 240 B 25 1000

4 6 280 C 30 1500

5 8 320 D 40 2000

6 10 360 E 50 3000

7 12 400 F 60 3600

KÄYNTIAJAN RAJOITIN

Ohjauskeskuksessa E6L on suojalaitteena käyntiajan rajoitin, joka

pysäyttää moottorin normaaliin avautumis- ja sulkeutumisliikkeeseen

tarvittavan käyntiajan päätyttyä. Sallittu käyntiaika asetetaan oven

käyttöönottovaiheessa kortin E6-2L oikeassa yläkulmassa olevalla

kiertokytkimellä S132, vrt. piirustus no. 340L. Käyntiaika määräytyy

seuraavan taulukon mukaisesti kiertokytkimen asennosta. Sallittu

käyntiaika asetetaan 2...10 s pidemmäksi kuin oven normaalin

liikkeen vaatima käyntiaika. Jos ohjaimessa on huoltopääte E6-6-

02/3E, niin kiertokytkimen asentoa muutettaessa näytöllä näkyy

hetken teksti “A 130” ja sen jälkeen asetettu aika.

Jos aseteltu moottorin yhtäjaksoinen käyntiaika ylittyy, punainen

valodiodi H103 syttyy ja ovi pysähtyy. Jos ohjaimessa on huoltopääte

E6-6-02/3E, H103:n palaessa näytöllä näkyy teksti “E9”. Tämä

voi tapahtua, kun esim. koneiston liukukytkin luistaa oven tarvitseman

voiman kasvettua yli asetetun arvon. Punainen valodiodi sijaitsee

CPU kortilla E6-2L, vrt. piirustus no 340L. Vikaindikointi poistuu ja

valodiodi sammuu, kun ovea ohjataan uudestaan auki-tai

kiinnisuuntaan.

Jos käyntiajan rajoitin pysäyttää oven uudelleen, niin ENNENKUIN

ohjaat ovea kumpaankaan suuntaan tarkista, että:

• ovi voi vapaasti kulkea johteissaan ääriasennosta toiseen

• oven saranoiden, lamellien tai vastaavien välissä ei ole vieraita

esineitä

• ovi ei ole jäätynyt kiinni

• jokin muu seikka ei estä oven normaalia liikkumista

• ovi ei ole asetettu käsikäytölle koneiston irrotusvivulla.

Jos kaikki on kunnossa, ohjaa ovea auki- tai kiinnisuuntaan ääriasennosta

toiseen tarkkaillen ovea koko ajomatkan. Jos vikailmaisu

toistuu, on oven kulkuvastus jostain syystä kasvanut ja/tai koneiston

suojalaitteena oleva liukukytkin luistaa. Aikaa voidaan säätää

hieman pidemmäksi, mutta tärkeää on selvittää syy, miksi oven

käyttöönotossa asetettu kulkuaika on kasvanut.


S132 asento Maksimi käyntiaika S 132 asento Maksimi käyntiaika

Sekunteina Sekunteina

0 5 8 60

1 7 9 70

2 10 A 80

3 15 B 90

4 20 C 100

5 30 D 120

6 40 E 180

7 50 F 300

KIINNIOHJAUKSEN VALVONTA

Siltä varalta, että kiinnipainike juuttuu kiinni, on ohjaus varustettu

kiinniohjauksen valvonnalla. Jos oven avautuessa kiinnipainikkeelta

tulee jatkuva kiinniohjaus, ei ovi sulkeudu välittömästi

aukiasennostaan, vaan ohjaus tarvitsee joko uuden kiinnipulssin

sulkeutuakseen, tai se sulkeutuu vasta autosululle asetetun aukioloajan

kuluttua.

SEIS-PAINIKKEEN TOIMINTA AUTOMAATTISESSA

SULKEUTUMISESSA

Jos ohjauksessa on asetettuna automaattinen sulkeutuminen ja oven

ollessa aukiasennossaan painetaan SEIS-painiketta, joka on kytketty

riviliittimiin 38 - 39 tai 40 -41 tai 42 - 43 tai 44 - 45, tai kannessa

olevaa SEIS-painiketta, nollautuu automaattisen sulun sekvenssin

aika. Päästettäessä painike alkaa ajan lasku alusta ja asetetun ajan

kuluttua ovi sulkeutuu automaattisesti. Jos näihin liittimiin kytkettyä

seis-painiketta tai kannen SEIS-painiketta painetaan oven

aukiasennossa yli 5 s, ei ovi sulkeudu automaattisesti, vaan jää

auki. Ovi sulkeutuu jälleen kiinnipainikkeella ja automaattinen

sulkeutuminen palautuu.

Jos painetaan SEIS-painiketta, joka on kytketty riviliittimiin 34

- 35 tai 36 - 37, ei automaattisen sulun sekvenssi käynnisty, vaan

ovi jää auki. Tilanne kuitataan painamalla kiinnipainiketta, jolloin

ovi sulkeutuu ja toimii taas normaalisti sulkeutuen seuraavalla

kerralla aukiasennostaan automaattisesti. Normaalisti riviliittimiin

34, 35 ja 36, 37 kytketään käsikäytön irrotusvivun mikro,

köydenhöltymäkytkin

tai muu suojalaite, jonka palautuessa automaattinen sulkeutuminen

saattaa aiheuttaa vaaratilanteen. Käytettäessä lisälaitteena

ohjelmakorttia, voidaan kaikkien seispainikkeiden toiminta asettaa

autosulun pysäyttäväksi.

SUUNNANVAIHTOHIDASTUS

Kun ovelle annetaan aukiohjaus oven sulkeutuessa, ovi pysähtyy

ja avautuu lyhyen suunnanvaihtohidastuksen jälkeen. Suunnanvaihtohidastuksella

pyritään pienentämään oveen, koneistoon ja

kiinnityksiin kohdistuvia rasituksia. Kuitenkin, jos aukiohjaus tulee

tuntoreunalta oven törmätessä esteeseen, ovi avautuu välittömästi

ilman hidastusta. Turvallisuussyistä ei törmäystilanteessa voida sallia

mitään viivettä.

TUNTOREUNAN TOIMINTA

Jos tuntoreunalta tulee pulssi oven ollessa sulkeutumassa auki- ja

turvalaiterajan välillä, kortilla E6-2L syttyy punainen valodiodi

H102, vrt. piirustus no. 340L. Välittömästi tuntoreunan pulssin

jälkeen ovi avautuu. Jos ohjauksessa on asetettu automaattinen

sulkeutuminen, ohjaus tunnustelee tuntoreunalla oven edessä olevan

esteen poistumista. Ohjain sulkee oven, ja jos tuntoreunalta tulee

törmäystä ilmaiseva pulssi, ovi avautuu uudelleen. Ohjaus kokeilee

esteen poistumista 10 kertaa, ja jos este ei poistunut oven edestä,

ovi jää auki. Ensimmäinen testaus tapahtuu itsekuittausviiveellä

asetetun ajan kuluttua, tai jos sitä ei ole käytössä, 60s kuluttua.

Seuraava testaus tapahtuu kaksinkertaisen

ajan kuluttua, kolmas testaus kolminkertaisen ajan kuluttua jne.

Käytettäessä lisälaitteena ohjelmakorttia voidaan testaustoiminto

poistaa ja ovi jää auki tuntoreunan pulssista, eikä sulkeudu

automaattisesti. Tällöin punainen valodiodi H102 jää palamaan.

Valodiodi sammuu ja ovi sulkeutuu, kun sitä ohjataan kiinni

kiinnipainikkeella.

PNEUMAATTINEN/SÄHKÖINEN TUNTOREUNA

Ohjauskeskus E6L voidaan varustaa pneumaattisella ja/tai sähköisellä

tuntoreunalla. Pneumaattista tuntoreunaa käytetään, kun sen kunto

voidaan valvoa kohdan ”TUNTOREUNAN TESTAUS” mukaisesti.

Pneumaattinen tuntoreuna kytketään riviliittimiin 46 ja 47. Jos

tuntoreuna ei ole käytössä, on liittimet oikosuljettava keskenään.

Sähköistä tuntoreunaa käytetään tapauksissa, joissa tuntoreunalta

ei saada testauspulssia oven kiinniasennossa, esim. liuku- ja taittoovissa.

Sähköinen tuntoreuna vaatii kunnon valvontaan erillisen

valvontayksikön SEM2, joka asennetaan kortin E6-2L vasemmassa

reunassa olevaan liittimeen X18. Valvontayksikön lisäksi voidaan

käyttää ohjausjärjestelmän omaa tuntoreunan testausta. Jos sähköinen

tuntoreuna antaa pulssin osuessaan lattiaan tai vastaavaan, testaa

oven ohjausjärjestelmä tuntoreunalta tulevan pulssin. Näin käytettynä

on tuntoreunan toiminta valvottu kaksinkertaisesti.

Jos sähköinen tuntoreuna ei ole käytössä, on kannan vieressä

olevan piikkiriman J3 piikit oikosuljettava

oikosulkupalalla.

Sähköinen tuntoreuna kytketään kuvan 3 mukaisesti.


8.2kΩ 1%

Tuntoreuna

SEM2 on kaksikanavainen joten sitä voidaan käyttää yhden tai

kahden sähköisen tuntoreunan esteen tunnistuksen ilmaisuun ja

tuntoreunan tai sen kaapeloinnin vikaantumisen ilmaisuun. SEM2:en

liitetyissä antureissa tulee olla 8.2 kΩ:n päätevastus, jonka kautta

kulkevan lepovirran avulla SEM2 ilmaisee mahdollisen anturipiirin

katkeamisen tai vioittumisen. Varmista aina, että päätevastus on

asennettu viimeiseen päähän tuntoreunaa. Tuntoreunoja voidaan

kytkeä useampia myös sarjaan, mutta viimeisenä sarjakytkennässä

olevaan tuntoreunaan on kytkettävä 8.2 kΩ:n päätevastus. Kytkettäessä

tuntoreunoja on huomioitava, ettei käytettyjen kaapeleiden

silmukkavastus ylitä 100 Ω.

SEM2:ssa on kaksi erillistä identtistä valvontapiiriä tuntoreunojen

tilan tarkkailuun. Molemmat piirit tarkkailevat kumpaakin tuntoreunaa.

Jos toisesta valvontapiiristä menee yksittäinen tai useampi komponentti

rikki, niin jäljellä oleva valvontapiiri pystyy ilmaisemaan kummankin

tuntoreunan esteen tunnistuksen tai vikaantumisen.

Kun SEM2 valvontayksikköä käytetään vain yhdelle sähköiselle

tuntoreunalle, niin toisen tuntoreunan liittimiin on kytkettävä 8.2 kΩ

1 %:n vastus. Normaali toimituksissa kyseinen vastus on valmiiksi

kytkettynä molempiin liittimiin ja yksittäinen tuntoreuna kytketään

oheisen kuvan 3 mukaisesti. SEM2 valvoo myös yhden tuntoreunan

tapauksessa tuntoreunaa molemmilla valvontapiireillään.

Kun vahvistinyksiköllä on jännitteet ja tuntoreunat ja niiden

kaapelointi on ehjä, ei valvontayksikössä pala yksikään led ja

ohjausjärjestelmän virtapiiri on ehjä. Tällöin palaa oven kortilla

E6-2L virtapiirin eheyttä kuvaava led H47. Tuntoreunan kohdatessa

esteen tai tuntoreunan virtapiirin vastuksen pudotessa syttyvät

valvontayksikössä keltaiset ledit H1 ja H3 ja ohjausjärjestelmän

virtapiiri katkeaa ja led H47 sammuu. Jos tuntoreunan virtapiiri

katkeaa tai sen vastus kasvaa, syttyvät valvontayksikössä punaiset

ledit H2 ja H4, ja ohjausjärjestelmän virtapiiri katkeaa ja led H47

sammuu.

Jos jokin ledeistä H1, H2, H3 tai H4 palaa yksinään, on

valvontayksikössä vika ja ohjausjärjestelmän virtapiiri katkeaa ja

led H47 sammuu. Tällöin on valvontayksikkö vaihdettava.

Tuntoreunajärjestelmän ja valvontayksikön toiminta on tarkastettava

säännöllisesti, esim. aina oven huollon yhteydessä. Annettaessa

pulssi esim. kädellä koskien tuntoreunaa on oven ohjausjärjestelmän

reagoitava valitun toimintatavan mukaan. Irrotettaessa tuntoreunan

johtimista toinen on oven ohjausjärjestelmän reagoitava valitun

SEM2

OVITOR OY

X18

Jos toista tuntoreunaa ei

ole, korvataan se 8.2kΩ

vastuksella

toimintatavan mukaan. Oven ja valvontayksikön huoltoa saa suorittaa

vain huoltopätevä henkilö.

RADIO-OHJAUKSEN VALINTA KOKO- TAI

PUOLIAUKKOON

Ohjauskeskuksen E6L liitinkortilla E6-2L oleva radio-ohjaus voidaan

valita avaamaan ovea joko kokoaukkoon tai puoliaukkoon. Valinta

tapahtuu asettamalla radion kannan vieressä oleva jumpperi haluttua

toimintoa vastaavaan asentoon. Asennossa X1 avaa radio-ohjaus

oven koko aukkoon ja asennossa X2 puoliaukkoon, vrt. piirustukset

no. 340L ja 337L ohjekirjan loppuosassa. Jumpperin asento

muutetaan keskuksen ollessa JÄNNITTEETÖN. Muuttaminen käy

kätevimmin ohuilla kärkipihdeillä.

YKSIPAINIKEOHJAUS (IMPULSSIOHJAUS)

Yksipainikeohjauksen ohjauslaitteet kytketään riviliittimiin 22...33

piirustuksen 337L mukaisesti. Yksipainikeohjauksen ohjelmointi

tapahtuu kortilla E6-2L olevalla DIP-kytkimellä S131, vrt. piirustus

no 340L.

Yksipainikesulku asetetaan kääntämällä S131:n kytkin no.1

asentoon ON. Tällöin yksipainikeohjaus sulkee oven aukiasennosta

ja kaikista muista asennoista se avaa oven. Jos kytkin no. 1 käännetään

OFF asentoon, yksipainikeohjaus vain avaa oven. Jos yksipainikeohjaukseen

kytketään esim. ajoneuvoilmaisinvahvistin, kytkin

pidetään OFF-asennossa. Jos ohjaimessa on huoltopääte E6-6-

02/3E, kytkimen asentoa muutettaessa näytöllä näkyy hetken teksti

“L30” ja sen jälkeen “OFF” tai “ON” kytkimen asennon mukaisesti.

O 1 2 3 4

N


Yksipainikepysäytys asetetaan S131:n kytkimellä no. 2. Kytkimen

no. 2 asennossa ON yksipainikeohjaus pysäyttää aina liikkuvan

oven ensimmäisellä pulssilla ja toisella avaa oven, eli sulkeutuva

ovi pysähtyy ensimmäisellä ja avautuu toisella pulssilla. Avautuva

ovi pysähtyy ensimmäisellä pulssilla ja toisella se avautuu uudelleen.

Valitsemalla kytkimelle no. 2 OFF-asento pulssi yksipainikeohjaukselta

avaa sulkeutuvan oven välittömästi eikä siinä ole pysäyttävää

toimintoa aukisuuntaan. Kytkin pidetään OFF-asennossa, jos

yksipainikeohjaukseen kytketään esim. ajoneuvoilmaisinvahvistin.

Jos ohjaimessa on huoltopääte E6-6-02/3E, kytkimen asentoa

muutettaessa näytöllä näkyy hetken teksti “L40” ja sen jälkeen “OFF”

tai “ON” kytkimen asennon mukaisesti.

ELEKTRONIIKKAKORTILLE INTEGROITU

LÄHETINVASTAANOTINTYYPPISEN

VARMISTUSVALOKENNON VAHVISTIN

Elektroniikkakortille E6-2L on integroitu lähetin- vastaanotin tyyppisen

varmistusvalokennon vahvistin. Vahvistin, vahvistuksen säädön

trimmeri ja lähettimen ja vastaanottimen riviliittimet sijaitsevat kortin

vasemmassa yläreunassa. Lähetin ja vastaanotin kytketään oheisen

kuvan 4 mukaisesti kortin vasemmassa yläreunassa oleviin liittimiin.

Liittimen vasemman puoleisiin liittimiin 1 ja 2 asennetaan lähetin

(LT), punainen liittimeen 1 ja musta signaalijohdin liittimeen 2.

Liittimen oikeanpuoleisiin kytketään vastaanotin (LR), vaippa tai

musta johdin liittimeen 3 ja keltainen signaalijohdin liittimeen 4 ja

HUOM! liitin on viisiosainen ja keskimmäinen liitin jää tyhjäksi.

Valokennovahvistin viritetään seuraavasti:

S301 ON (nastat oikosuljettu oikosulkupalalla): leveä oviaukko

(suurempi vahvistus)

S301 OFF (ilman oikosulkupalaa): kapea oviaukko (pienempi

vahvistus)

R308: vahvistuksen säätö.

H300 (vihreä): syttyy, kun vahvistus säädetään

R308:sta riittävän suureksi ja valonsäde on ehjä.

H301 (vihreä): syttyy, kun valokennovahvistimella on käyttöjännite.

H302 (vihreä): sammuu, kun valokennovahvistin ei johda.

LT LR

.

n

u

p

1 2 3 4

H302

H301

H300

a

t

s

u

m

a

p

p

i

a

v

Kuva 4.

.

t

l

e

k

S301

R308

Ledit sijaitsevat oheislaitteiden riviliittimien yläpuolella liittimen

vasemmassa reunassa.

Valokennovahvistimen oikea säätö tehdään asennuspaikalla kokeilemalla

valokennolle luotettava toiminta. Vahvistusta ei saa säätää

liian heikoksi, mutta ei myöskään liian vahvaksi.

Vastaanotin on pyrittävä asentamaan varjoisammalle puolelle niin,

ettei auringonvalo osu siihen suoraan.

Jos valokennon lähettimen tai vastaanottimen johtimia joudutaan

jatkamaan, on pääsääntöisesti jatkettava lähettimen johtoa. Lähettimen

ja vastaanottimen johtoja ei saisi kulkea saman kaapelivaipan

sisällä. Jos näin on pakko tehdä, on kaapelin oltava parisuojattua

kaapelia. Toiminnan kannalta luotettavin tapa on asentaa molemmille

oma suojattu kaapelinsa.

Lähettimen ja vastaanottimen suuntaus tapahtuu yksinkertaisimmin

niin, että vastaanottimen kanssa sarjaan kytketään mikroampeerimittari

AC-alueella. Lähetintä ja vastaanotinta säädetään niin, että

mittarin näyttämä virta on mahdollisimman suuri, jolloin suuntaus

on parhaimmillaan.

Jos integroitu valokenno ei ole käytössä on piikkiriman J6 oikosulkupala

no 4 asennettava paikoilleen. Jos käytössä erillinen valokenno,

on piikkiriman J6 oikosulkupala no 5 oltava pois paikoiltaan.

VALOKENNON TESTAUS

Ohjauskeskuksen E6L eräs ominaisuus on kiinnisuunnan varmistusvalokennon

toiminnan testaus. Varmistusvalokenno testataan jokaisen

avautumisen yhteydessä. Integroidulla valokennolla valokennon

testaus suoritetaan katkaisemalla lähettimen jännite joka vastaa

valokennon säteen katkeamista.

Testaustoiminta voidaan havaita oven avautuessa lyhyestä vihreän

ledin H56 sammumisesta. Jos led ei jonkin vikatoiminnan seurauksena

sammu eli turvavirtapiiri kiinnisuuntaan ei katkea, muuttuu ohjaus

pakko-ohjatuksi kiinnisuuntaan. Samaan aikaan vilkkuu nopeasti

punainen valodiodi

H104. Jos ohjaimessa on huoltopääte, näyttää se vikakoodia ”E

30”. Vikahälytys poistuu, kun valokennon testaus onnistuu. Jos valokennotestiä

ei tehdä, on piikkiriman J6 oikosulkupala no. 6 asennettava

paikoilleen. Suojavalokennon toiminta on tarkistettava jokaisen

huollon yhteydessä tai vähintään kerran puolessa vuodessa.

Integroidun valokennon lisäksi kortilla E6-2L oikeassa reunassa

erillinen kanta X103 johon voidaan kytkeä sarjaan muita ulkopuolisia

valokennoja, esim. erillinen yksikanavainen E6-4 tai erillinen kaksikanavainen

EU2-4 tai erillinen peilivalokenno. Peilivalokennon kytkennässä

tarvitaan erillinen ruuviliitin joka työnnetään liittimen

X103 liittimiin 55 ja 56. Elektroniikan nolla saadaan peilivalokennolle

esim. riviliittimestä no. 58 Jos erillistä valokennoa ei käytetä, on

liittimen X103 liittimiin 55 ja 56 asennettava erillinen kaksiosainen

ruuviliitin, jonka liittimet on oikosuljettava keskenään. Jos vierasta

valokennoa ei ole asennettu, on piikkiriman J6 oikosulkupala no.

5 oltava paikoillaan.


ERILLINEN VARMISTUSVALOKENNO

E6-4, 1-KANAVAINEN

Erillisen varmistusvalokennon vahvistinkortti E6-4 asennetaan kortin

E6-2L liittimeen X103 kortin oikeassa reunassa, vrt. piirustus no.

340L. Jos liittimeen X103 on asennettu hyppylangalla varustettu

riviliitin, se irrotetaan ensin vetämällä ja sitten työnnetään

valokennovahvistinkortilla oleva liitin X303 liittimeen niin syvälle,

että siinä olevat kynnet tarttuvat X103:n vedonpoistokynnykseen.

Kortti ei normaalisti asennettuna mene kuin yhteen asentoon. Kortin

keltainen

vaippa

G G G

R308 = VAHVISTUKSEN SÄÄTÖ

S301 ON - LEVEÄ OVIAUKKO

OFF - KAPEA OVIAUKKO

S302 ON - KIRKASKYTKENTÄ

OFF - PIMEÄKYTKENTÄ

55 56 57

vaippa tai

musta

Valokennovahvistin E6-4 viritetään seuraavasti (vrt. kuva 5):

– S301 ON (nastat oikosuljettu oikosulkupalalla):

leveä oviaukko (suurempi vahvistus)

– S301 OFF (ilman oikosulkupalaa):

kapea oviaukko (pienempi vahvistus)

– S302 ON (nastat oikosuljettu oikosulkupalalla):

valokennovahvistin katkaisseena, kun valokennon säde on poikki,

ns. kirkaskytkentä. S302 kytketään ON-asentoon, kun kyseessä on

varmistusvalokenno.

– S302 OFF (ilman oikosulkupalaa): valokennovahvistin katkaisseena

kun valokennon säde EI ole poikki, ns. pimeä kytkentä. S302

kytketään OFF-asentoon, kun vahvistinta käytetään esim.

avausvalokennona erillisessä kannassa FC2.

– R308: vahvistuksen säätö.

– H300 (vihreä): syttyy, kun vahvistus säädetään R308:sta riittäväksi

ja valonsäde on ehjä.

– H301 (vihreä): syttyy, kun valokennovahvistimella on käyttöjännite.

– H302 (vihreä): sammuu, kun valokennovahvistimen kosketin

avautuu.

Valokennovahvistimen oikea säätö tehdään asennuspaikalla

kokeilemalla valokennolle luotettava toiminta.

punainen

Kuva 5. E6-4 valokennovahvistin

komponenttipuoli tulee kortin E6-2L puolelle. Lähetin ja vastaanotin

asennetaan johdotuskaavion mukaisesti vahvistinkortille. Liittimeen

X301 asennetaan vastaanotin (LR), vaippa nastaan 1 ja signaalijohdin

(keltainen) nastaan 2. Liittimeen X302 kytketään lähetin (LT),

signaalijohdin (punainen) nastaan 1 ja vaippa tai musta johdin

nastaan 2. HUOM! nastajärjestys oikealta vasemmalle. Jos käytetään

jotain muuta valokennoa, se asennetaan erillisen johdotuskaavion

mukaisesti.

lähetin

vastaanotin

ASENNUS-

ASENTO

KORTTI E6-2L

– Vahvistusta ei saa säätää liian heikoksi, mutta ei myöskään liian

vahvaksi. Vahvistinkortilla olevia muita trimmereitä kuin R308 EI

SAA SÄÄTÄÄ.

– Vastaanotin on pyrittävä asentamaan varjoisammalle puolelle

niin, ettei auringonvalo osu siihen suoraan.

– Jos valokennon lähettimen tai vastaanottimen johtimia joudutaan

jatkamaan, on pääsääntöisesti jatkettava lähettimen johtoa.

Lähettimen ja vastaanottimen johtoja ei saisi kulkea saman

kaapelivaipan sisällä. Jos näin on pakko tehdä, on kaapelin oltava

parisuojattua kaapelia. Toiminnan kannalta luotettavin tapa on

asentaa molemmille oma suojattu kaapelinsa.

– Lähettimen ja vastaanottimen suuntaus tapahtuu yksinkertaisimmin

niin, että vastaanottimen kanssa sarjaan kytketään mikroampeerimittari

AC-alueella. Lähetintä ja vastaanotinta säädetään

niin, että mittarin näyttämä virta on mahdollisimman suuri, jolloin

suuntaus on parhaimmillaan.


ERILLINEN VARMISTUSVALOKENNO EU2-4, 1- / 2-

KANAVAINEN

Erillinen varmistusvalokenno EU2-4 soveltuu suoraan käytettäväksi

ohjauskeskuksessa E6L. Vahvistinkorttia voidaan käyttää joko yksitai

kaksikanavaisesti. Valinta tapahtuu kortilla olevalla

oikosulkupalalla 1CH/2CH. Kolmiosaisen piikkiriman keskimmäinen

piikki liitetään oikosulkupalalla joko nastaan 1CH (1 kanava) tai

2CH (2 kanavaa) käytettävien kanavien mukaisesti. Käytettäessä

yksikanavaista vaihtoehtoa kytketään lähetin liittimiin T1 ja GND

ja vastaanotin liittimiin R1 ja GND. Yksikanavakäytössä ei tasoa

osoittava vihreä LED CH2 pala.

Pimeä-/kirkaskytkennän valinta tapahtuu kortilla olevalla

oikosulkupalalla DRK/LGT. 3-osaisen piikkiriman keskimmäinen

piikki liitetään oikosulkupalalla joko nastaan DRK (pimeä) tai LGT

(kirkas) käytettävän toiminnan mukaisesti. Varmistusvalokennokäytössä

kytkentä on kirkas, avausvalokennokäytössä pimeä.

Valokennon EU2-4 lähettimen tyyppi on LT01-WS-15M ja

vastaanottimen tyyppi LR02-WS-15M. Edellisen tyypin valokennojen

vaippa

kelt.

kelt.

GND

R1

R2

G = vihreä

Y = keltainen

CH1

CH2

PWR

OUT

G G G Y

T

E

S

E

R

GND

T1

T2

1 kanava= 1CH 2CH=

2 kanav.

kirkas = LGT DRK=

pimeä

55

56

57

+24VDC

Output

PNP

GND

musta

pun.

pun.

Taulukko ledien toiminnasta kirkaskytkennässä

J1

E6-4, PA-sarja ja MPA-sarjan lähetin LT-WS-15M ja vastaanotin

LR-WS-15M eivät sovellu suoraan ristiin käytettäviksi vahvistimen

EU2-4 lähettimien LT01-WS-15M ja vastaanottimien LR02-WS-

15M kanssa, vaan niitä on aina käytettävä omana parinaan.

Käytettäessä aikaisemman mallin valokennon lähetintä ja

vastaanotinta uudessa vahvistimessa EU2-4 on niitä käytettävä

omana parinaan. Käytettäessä uutta lähetintä ja vastaanotinta

edellisen tyypin valokennovahvistimien kanssa on syytä ottaa yhteyttä

OVITOR OY:n.

Varmistusvalokennon vahvistinkortti EU2-4 asennetaan kortin E6-

2L liittimeen X103 kortin oikeassa reunassa (kuva 1). Jos liittimeen

X103 on asennettu hyppylangalla varustettu riviliitin, se irrotetaan

ensin vetämällä ja työnnetään sitten valokennovahvistinkortilla oleva

liitin J1 liittimeen niin syvälle, että siinä olevat kynnet tarttuvat

X103:n vedonpoistokynnykseen. Kortti ei normaalisti asennettuna

mene kuin yhteen asentoon. Kortin EU2-4 komponenttipuoli tulee

E6-2L kortin komponenttipuolelle. Avausvalokennon vahvistinkortti

asennetaan erilliseen kantaan FC2. Lähettimet ja vastaanottimet

asennetaan johdotuskaavion ja kuvan no.6 mukaisesti vahvistinkortille.

LT1

LT2

Kuva 6. EU2-4 valokennovahvistin.

LED Väri Palaa Sammuneena Vilkkuu hitaasti Vilkkuu jatkuvasti Vilkkuu nopeasti

TasoLED CH1 Vihreä Säde 1 ehjä Säde 1 poikki Virittyy Vahvistus Ulkopuolinen

maksimissaan häiriö

TasoLED CH2 Vihreä Säde 2 ehjä Säde 2 poikki tai Virittyy Vahvistus Ulkopuolinen

ei käytössä maksimissaan häiriö

Käyttöjän- Vihreä Käyttöjännite Käyttöjännite Vahvistin Vahvistin Vahvistin

nite PWR kunnossa puuttuu viallinen viallinen viallinen

Ulostulo OUT Keltainen Säteet ehjät Säde poikki tai Heiluva este Heiluva este Heiluva este

ulkopuolinen häiriö säteen edessä säteen edessä säteen edessä

LR1

LR2


Valokennovahvistin virittyy automaattisesti, kun lähettimet ja

vastaanottimet on suunnattu oikein ja vahvistimelle kytkeytyvät

käyttöjännitteet, tai painetaan kortilla olevaa RESET painiketta.

Kytkettäessä jännitteet vahvistimeen syttyy vihreä power LED PWR

ja, jos lähettimet ja vastaanottimet on suunnattu oikein, myös

keltainen säteiden eheyttä kuvaava LED OUT. Samanaikaisesti

vilkkuvat hitaasti tasoa osoittavat vihreät LEDit CH1 ja CH2 ja jäävät

hetken kuluttua palamaan katkotta.

Jos tasoa ilmoittavat vihreät LEDit CH1 ja CH2 vilkkuvat jatkuvasti

hitaalla taajuudella, on valokennon vahvistus maksimialueellaan.

Tähän on normaalisti syynä lähettimien ja vastaanottimien väärä

suuntaus ja se on tarkistettava. Jos tasoa ilmaisevat vihreät ledit

CH1 ja CH2 vilkkuvat jatkuvasti nopealla taajuudella, vaikuttaa

vastaanottimiin jokin voimakas ulkopuolinen häiriö. Tällöin sammuu

keltainen säteiden eheyttä kuvaava LED OUT.

– Kahden kanavan ollessa käytössä on molempien lähettimien

sijaittava samalla puolella (kuva 6).

– Vastaanottimet on pyrittävä asentamaan varjoisalle puolelle niin,

ettei auringonvalo osu niihin suoraan.

– Jos valokennon lähettimien tai vastaanottimien johtimia joudutaan

jatkamaan, on pääsääntöisesti jatkettava lähettimen johtoa.

– Lähettimien ja vastaanottimien johdot eivät saisi kulkea saman

kaapelivaipan sisällä. Jos näin on pakko tehdä, on kaapelin oltava

parisuojattua kaapelia. Toiminnan kannalta luotettavin tapa on

asentaa kaikille oma suojattu kaapelinsa.

– Lähettimen ja vastaanottimen suuntaus tapahtuu varmimmin niin,

että vastaanottimen kanssa sarjaan kytketään mikroampeerimittari

AC-alueella. Lähetintä ja vastaanotinta säädetään niin, että mittarin

näyttämä virta on mahdollisimman suuri, jolloin suuntaus on

parhaimmillaan.

– Valokennon toiminta tarkistetaan parhaiten viemällä esim. käsi

säteen eteen ja katsomalla samalla sammuuko kanavan tasoLED.

Oven pitää sulkeutuessaan pysähtyä ja avautua valokennon toimiessa.

REUNALIITTIMELLÄ VARUSTETUN LISÄLAITEKORTIN

ASENTAMINEN

Lisälaitekortin reunaliitin kytketään kortin E6-2L vapaaseen

väyläliittimeen keskus jännitteettömänä. Väyläliittimiä ovat BUS1,

BUS2 ja BUS3. Asennussuunta on alla olevan kuvan 9 mukainen.

Lisälaitekortin liittimen on osuttava kokonaisuudessaan väyläliittimeen.

Huom! Samantyppistä lisälaitekorttia voidaan asentaa vain yksi

kappale, esim. kahta VPLV-korttia ei saa asentaa.

Tarkista, että lisälaitekortilla oleva vihreä valodiodi syttyy. Tämä

osoittaa, että ohjelma on tunnistanut korttityypin ja kortti on toimintavalmis.

Jos valodiodi ei syty ja ohjaimessa on useampia lisälaitekortteja,

voit etsiä viallisen kortin seuraavasti:

• 1. Katkaise ohjaimelta sähkö.

• 2. Irrota kaikki lisälaitekortit liittimistä BUS1, BUS2 ja BUS3.

• 3. Asenna takaisin paikalleen yksi kortti kerrallaan.

• 4. Kytke sähköt takaisin.

• 5. Jos valodiodi syttyy, kortti on kunnossa.

• 6. Toista vaiheet 1...5 kaikille lisälaitekorteille.

• 7. Jos yhdessäkään lisälaitekortissa ei syttynyt valodiodi, niin

vika on itse perusohjaimessa.

Näytöllä varustetussa huoltopäätteessä ei ole valodiodia, vaan siinä

toimiva kortti antaa näytölle jonkin numerosarjan tai tekstin. Viallisessa

päätteessä näyttö on pimeä tai näytön segmentit palavat

satunnaisesti.


VAROITUSVALO-OHJAUS

Ohjauskeskus E6L voidaan varustaa kahdella erityyppisellä

varoitusvalo-ohjauksen lisälaitekortilla: E6-5-01 ja E6-5-05.

Käytettäessä varoitusvalokorttia E6-5-01 ovi lähtee liikkeelle

välittömästi auki-tai kiinnikomennosta. Käytettäessä korttia E6-5-

05 valot varoittavat oven käynnistymisestä ja ovi lähtee liikkeelle

vasta ohjaimeen asetetun varoitusajan jälkeen.

Varoitusvalokortti asennetaan johonkin perusohjaimen vapaista

väyläliittimistä. Kortilta lähtevä nauhakaapeli kytketään perusohjaimen

VAROITUSVALO-OHJAUSKORTTI E6-5-01

Varoitusvalo-ohjauskortti E6-5-01 asennetaan edellä olevien ohjeiden

mukaisesti. Varoitusvalot ohjelmoidaan kiertokytkimestä S401 ja

piikkirimasta J400. Piikkiriman paikat 3, 4, 5 ja 6 on jätettävä

tehdasasetuksiinsa, 3, 4, ja 5 “OFF”-asento ja 6 “ON”-asento.

“OFF”-asento tarkoittaa sitä, että piikkiriman paikassa ei ole

oikosulkupalaa ja “ON”-asento sitä, että oikosulkupala on

asennettuna piikkirimaan.

Jos ohjaimessa on huoltopääte E6-6-02/3E, piikkiriman paikkaa

7 muutettaessa näytöllä näkyy hetken teksti “L130” ja sen jälkeen

“OFF” tai “ON” kytkimen asennon mukaisesti. Piikkiriman paikkaa

8 muutettaessa näytöllä näkyy hetken teksti “L120” ja sen jälkeen

“OFF” tai “ON” kytkimen asennon mukaisesti.

NORMAALI KIINTEÄ PUNAINEN/

VIHREÄ TOIMINTO

J400 paikka 8 - ON

J400 paikka 7 -ON

E6-1L

Normaalissa “kiinteä punainen/vihreä” toiminnossa on rele K3

koko ajan vetäneenä. Oven ollessa kiinni on K4 päästäneenä ja

Kuva 10. Varoitusvalo-ohjauskortti E6-5-01

8

1

tehokortilla E6-1L olevaan liittimeen X204. Varoitusvalokortin

ohjaamat releet K3 ja K4, joiden kärjillä varsinaisia valoja ohjataan,

sijaitsevat tehokortilla E6-1L.

Varoitusvalojen lisälaitekorttien nauhakaapelilla voidaan ohjata

lisäksi erillistä oheislaitekorttia CON3 tai CON4 (lisävarusteita).

Kortilla CON3 on normaalin varoitusvalo-ohjauksen lisäksi

potentiaalivapaa kosketinohjaus esim. ilmaverhopuhaltimelle tai

valaistuksen ohjaukselle ja potentiaalivapaat kosketintiedot oven

auki- ja kiinniasennoille. Ks. piirustus no. 385L ohjeen lopussa.

E6-2L

ASENNUSASENTO

lähtiessä aukisuuntaan palaa jatkuvasti punainen valo. Oven

saavuttaessa aukiasennon vetää rele K4 ja valo vaihtuu vihreäksi.

Kiertokytkimellä S401 säädettyä aikaa ennen oven automaattista

sulkeutumista rele K4 päästää, jolloin punainen valo syttyy ja palaa

sulkeutumisajan sekä oven ollessa kiinniasennossa.

VILKKUVA PUNAINEN/

KIINTEÄ VIHREÄ TOIMINTO

J400 paikka 8 - OFF

J400 paikka 7 - ON

“Vilkkuva punainen”-toiminnossa releet K3 ja K4 ovat päästäneenä

oven ollessa kiinni ja mikään valoista ei pala. Oven lähtiessä auki

alkaa rele K3 vilkuttaa punaista valoa ja oven saavuttaessa

aukiasennon jää rele K3 vetäneeksi ja samalla rele K4 vetää estäen

punaisen valon palamisen. Kiertokytkimellä S401 säädettyä aikaa

ennen oven automaattista sulkeutumista päästää rele K4 ja rele K3

alkaa vilkuttaa ja vilkuttaa koko sulkeutumisliikkeen ajan. Oven

saavuttaessa kiinniasennon rele K3 päästää estäen punaisen valon

vilkkumisen. Lisäämällä vihreä valo se saadaan palamaan jatkuvasti

oven ollessa aukiasennossa.

8

1


VILKKUVA-KIINTEÄ PUNAINEN/KIINTEÄ VIHREÄ TOIMINTO

J400 paikka 8 -ON


‘Vilkkuva-kiinteä punainen/kiinteä vihreä’ -toiminnossa on rele K3

vetäneenä ja K4 päästäneenä oven ollessa kiinni ja punainen valo

palaa jatkuvasti. Oven lähtiessä auki alkaa rele K3 vilkuttaa punaista

valoa ja oven saavuttaessa aukiasennon jää rele K3 vetäneeksi ja

samalla vetää rele K4 sytyttäen vihreän valon. Kiertokytkimellä

S401 säädettyä aikaa ennen oven automaattista sulkeutumista

päästää rele K4 ja rele K3 alkaa vilkuttaa punaista valoa ja vilkuttaa

sitä koko sulkeutumisliikkeen ajan. Oven saavuttaessa kiinniasennon

jää rele K3 vetäneeksi ja pitää punaisen varoitusvalon jatkuvasti

päällä.

VAROITUSVALOENNAKKO

Varoitusvaloennakko asetetaan kiertokytkimestä S401 oheisen

Jos ohjaimessa on huoltopääte E6-6-02/3E, niin kiertokytkimen

asentoa muutettaessa näytöllä näkyy hetken teksti “A110” ja sen

jälkeen aseteltu aika. Varoitusvaloennakon aika on oltava pienempi

kuin automaattisen sulkeutumisen aika. Kortilla E6-5-01 varoitusvaloohjauksessa

valoennakko ei pidennä automaattisen sulkeutumisen

LIIKKEESTÄ VAROITTAVA JATKUVA TOIMINTO



8 1

8

1

”Liikkeestä varoittavassa jatkuvassa"-toiminnossa ovat releet K3 ja

K4 päästäneenä oven kiinniasennossa, jolloin valo ei varoita. Oven

lähtiessä auki vetää rele K3 ja varoitusvalo saa käyttöjännitteensä.

Oven saavuttaessa aukiasennon vetää rele K4 ja varoitusvalo

sammuu. Kiertokytkimellä S401 säädettyä aikaa ennen oven

automaattista sulkeutumista päästää rele K4 ja varoitusvalo alkaa

varoittaa ja varoittaa koko sulkeutumisliikkeen ajan sammuen oven

kiinniasennossa releen K3 päästäessä. Lisäämällä vihreä valo se

saadaan palamaan releen K4 ohjaamana jatkuvasti oven ollessa

aukiasennossa.

taulukon mukaisesti.

S401 ASENTO Varoitusvaloennakko S 401 ASENTO Varoitusvaloennakko

sekunteina sekunteina

0 0 8 8

1 1 9 9

2 2 A 10

3 3 B 11

4 4 C 12

5 5 D 13

6 6 E 14

7 7 F 15

KUITTAAVA AUTOMAATTISULUN KORTTI E6-5-03

Kuva 16. Kortti E6-5-03.

aukioloaikaa. Kiinniohjauspainikkeesta ohjattaessa ovi lähtee

välittömästi kiinni varoittamatta ensin valolla. Samoin

aukiohjauspainikkeesta ohjattaessa ovi lähtee välittömästi auki

varoittamatta ensin valolla.

X401

ASENNUSASENTO

E6-2L

H400

S402 J400 S401


Kuittaavalla automaattisululla tarkoitetaan sitä, että ovi sulkeutuu

automaattisesti asetetun ajan kuluttua vasta sen jälkeen, kun

oviaukosta on kuljettu ja varmistusvalokennon säde on katkennut.

Kuittaavaa automaattisulkua ei tapahdu, ellei liitinkortilla E6-2L

riviliittimet 12 ja 13 ole yhdessä oikosulkulenkin tai jonkin toimilaitteen,

esim. valintakytkimen kautta, tai kiertokytkin S133 on 0-asennossa

ja piikkiriman J4 jumpperi no.8 on pois paikoiltaan.

Hidastettu kuittaus tarkoittaa sitä, että varmistusvalokennon säteen

on oltava poikki asetetun ajan. Tätä käytetään ilmaisemaan yleensä

ajoneuvoja. Hidastetussa kuittauksessa lyhyt pulssi valokennolta,

esim. jalankulkijan kulku ovesta, ei aikaansaa kuittausta.

Itsekuittaus tarkoittaa sitä, että kuittausta odottava ovi kuitenkin

sulkeutuu pidemmän asetetun ajan kuluttua, vaikkei oviaukosta

kuljettaisikaan. Tällä tavoin estetään oven jääminen pysyvästi

aukiasentoon.

Kuitattava aukiohjaus kytketään kortille E6-5-03. Normaalista

aukiohjauksesta ovi sulkeutuu asetetun ajan kuluttua automaattisesti

riippumatta siitä, onko oviaukosta kuljettu tai ei. Haluttu toiminta

ja ajat asetetaan kortilla E6-5-03. Kuitattava aukiohjaus

puoliaukiasentoon kytketään kortille E6-5-03 liittimiin 1 ja 2 ja

täydelle avautumiselle liittimiin 3 ja 4. Huomioi liittimien järjestys

kortilla. Kuitattava aukiohjaus voidaan kytkeä myös suoraan

liitinkortilta E6-2L tuomalla johdin kortin E6-2L liittimeltä kortin E6-

5-03 liittimeen 3 kokoaukolle ja liittimeen 1 puoliaukolle. Esim.

impulssiohjauksessa liittimestä 29 johdin kortin E6-5-03 liittimeen

3, vrt. kytkettäessä kuva 337L, impulssilaitteiden sisäinen ryhmittely.

Tällaisissa tapauksissa liittimiin 2 ja 4 ei kytketä mitään.

Kuittaava automaattisen sulkeutumisen kortti E6-5-03 asennetaan

edellä olevien ohjeiden mukaisesti. Aikaviiveet ja toimintatavan

valinta asetetaan kiertokytkimillä S401 ja S402.

– Jos hidastusviiveeksi valitaan 0 sekuntia kiertokytkimellä S402,

ei käytössä ole hidastettua kuittausta.

– Jos itsekuittaukselle valitaan kiertokytkimellä S401 asento 0, ei

itsekuittausta tapahdu.

Piikkiriman J400 paikat 3, 4, 5 ja 6 on jätettävä tehdasasetuksiinsa,

3 ja 4 “OFF”-asentoon ja 5 ja 6 “ON”-asentoon. “OFF”-asento

tarkoittaa sitä, että piikkiriman paikassa ei ole oikosulkupalaa ja

“ON”-asento sitä, että oikosulkupala on asennettuna piikkirimaan.

Hidastusviive asetetaan kiertokytkimellä S402 oheisen taulukon

mukaisesti. Jos ohjaimessa on huoltopääte E6-6-02/3E, kierrettäessä

kiertokytkin asentoon “0” näkyy näytöllä hetken teksti “L90” ja sen

jälkeen “OFF”. Muissa asennoissa näytöllä näkyy hetken teksti

“A90” ja sen jälkeen aseteltu hidastusviive sekunteina.

S402 ASENTO Hidastusviive S 402 ASENTO Hidastusviive


0 0 (OFF) 8 3.0

1 0.2 9 4.0

2 0.4 A 5.0

3 0.6 B 6.0

4 0.8 C 7.0

5 1.0 D 8.0

6 1.5 E 9.0

7 2.0 F 10.0

Itsekuittauksen aikaviive asetetaan kiertokytkimellä S401 oheisen

taulukon mukaisesti. Jos ohjaimessa on huoltopääte E6-6-02/3E,

kierrettäessä kiertokytkin asentoon “0” näkyy näytöllä hetken teksti

“L100” ja sen jälkeen “OFF”. Muissa asennoissa näytöllä näkyy

hetken teksti “A100” ja sen jälkeen aseteltu itsekuittauksen aikaviive

sekunteina. Kun S401 on 0-asennossa, ovi ei sulkeudu ilman

kuittausta valokennolta. HUOM! Itsekuittausaika on säädettävä

pidemmäksi kuin E6:n oma kuittausaika.

S401 ASENTO Itsekuittausviive S 401 ASENTO Itsekuittausviive


0 OFF 8 120

1 10 9 150

2 20 A 170

3 30 B 200

4 50 C 300

5 60 D 400

6 80 E 600

7 100 F 1200


KUITTAUSPULSSIEN LUKUMÄÄRÄ

Edelläolevien toimintojen lisäksi voidaan kuittaavalla automaattisulun kortilla E6-5-03 asetella kuittauspulssien eli varmistusvalokennon

säteen katkeamisten lukumäärä ennenkuin se hyväksytään kuittaukseksi. Määrä asetellaan piikkiriman J400 paikoista 1 ja 2 seuraavan

taulukon mukaisesti.

J400 J400 varmistusvalokennon säteen katkeamisten

paikka 1 paikka 2 kuittaukseen tarvittava lukumäärä

OFF OFF 1

OFF ON 2

ON OFF 3

ON ON 4

Hidastettua kuittausta käytettäessä jokaisen pulssin on oltava

vähintään hidastusviiveen pituinen. Hidastettu kuittaus ja itsekuittaus

toimivat aivan normaalisti. Pulssilaskuri palaa alkutilanteeseen

jokaisesta kuitattavasta aukiohjauksesta.

VIANHAKUOHJE

Tarkista, että tässä ohjeessa kuvatut asetukset on tehty kyseisen oven

tyypin ja toimintatavan mukaisesti ja että lisälaitteet on kytketty

piirustusten mukaisesti juuri niille varattuihin liittimiin. Tarkista, että

apujännitteet ovat kunnossa:

– Kortilla E6-2L pitää palaa vihreät valodiodit H100 ja H101,

vrt. piirustus no. 340L. H100 indikoi +5V:n olevan kunnossa

ja H101 keskuksen olevan toimintavalmiina.

– Kortilla E6-2L pitää palaa vihreä valodiodi H34, mikä tarkoittaa

+24V:n ohjausjännitteen olevan kunnossa.

OVI AVAUTUU, MUTTA EI SULKEUDU

Jos ovi avautuu, mutta ei sulkeudu,

• tarkista ulkopuolisten suojalaitteiden toiminta. Katso ohjausjännitekaavio

piirustus no. 336L ja selvitä kiinniohjausjännitteen kulku.

Turvapiirissä viimeisenä olevan vihreän valodiodin H53 pitäisi

palaa.

• tarkista, ettei ovelle tule jatkuvaa auki-käskyä. Aukikäskyä

ilmaisevat punaiset valodiodit. Katso piirustus no. 337L, jossa on

selvitetty eri ohjauskäskyt.

• ovi ei sulkeudu, jos oven vielä avautuessa annetaan kiinniohjausta.

JOS OVI EI AVAUDU

Jos ovi ei avaudu niin tarkista, että aukikäsky tulee perille.

• katso, että aukikäskyä vastaava oikea punainen valodiodi syttyy

annettaessa aukiohjaus, vrt. piirustus no. 337L.

• tarkista, että vihreä valodiodi H51 palaa, vrt. piirustus no. 336L.

• vertaa piirustus no. 336L, ohjausjännitteiden kulku. Jos edellä

olevista ohjeista huolimatta et saa ovea toimimaan moottorilla,

muista että ovi saadaan toimimaan kuitenkin käsikäyttöisesti

kääntämällä koneistossa oleva irrotuskytkimen käyttövipu

vastapäivään.

RAJOJEN TOIMINTATILAA INDIKOIVAT VALODIODIT

Rajojen toimintatilan ilmaisevat vihreät valodiodit H49...H51 ja

H53, vrt. piirustus no. 336L. Piirustus kuvaa rajakytkinten asentoa

oven ollessa kiinni. Rajojen valodiodit palavat, kun rajakytkin ei

ole katkaisseena. Valodiodien toiminta riippuu myös niiden edelle

sarjaan kytkettyjen toimilaitteiden tilasta.

HUOLTO

Jos et saa edellä olevia ohjeita seuraamalla ovea toimimaan, niin

ennen muita toimenpiteitä, esim. komponenttien vaihtoa, kannattaa

ottaa yhteys myyjän huolto-organisaatioon. Useimmat

sähkökäyttöisten ovien toimintahäiriöt liittyvät oheis- ja suojalaitteiden

kiinnityksiin ja kytkentöihin. Koska ohjauskeskus E6L on varustettu

monipuolisilla toimintatilaa ilmaisevilla järjestelmillä, huolto pystyy

usein antamaan tarkemmat vianhaku- tai korjausohjeet jopa

puhelimitse. Tilatessasi huoltomiestä ilmoita aina tarkasti:

• ohjauskeskuksen tyyppimerkintä, valmistusnumero tai

piirustusnumero ohjauskeskuksessa

olevasta tarrasta tai piirustuksesta.

• oma nimesi sekä yritys tms. ja puhelinnumerosi.

• yhteyshenkilö työkohteessa, tarkka katuosoite ja yhteyshenkilön

puhelinnumero.

• laskutusosoite.

OHJAUSKESKUS E6L TEKNISET TIEDOT

Valmiste/rakenne standardi EN 60439-1:2005

Virtalaji AC 50 Hz

Napaluku 5

Nimellisjännite Un 400 V/230 V +6%...-10%

Nimelliseristysjännite Ui 400 V

Ohjausjännite 24 V DC

Nimellisvirta In 6 A

Etusulake max. 3x10 A, jos teho-osa toteutettu piirikortilla

Muuntajan oikosulkusuojaus 2x315 mA nopea lasiputkisulake 5x20

mm

Muuntajan ylikuormitussuoja/ 1 A nopea lasiputkisulake 5x20 mm

ohjaussulake

Oikosulun kestävyys ICW < 10 kA

Kotelointiluokka IP54 normaali sovellus

Suojaus sähköiskulta, keskus: suojausluokka II normaali sovellus

Suojaus sähköiskulta, järjestelmä: suojausluokka I normaali sovellus

EMC-käyttöympäristö A ja B

Jakelujärjestelmä TN-S normaali sovellus

Mitat 290x280x170 mm, mukana pituusmitassa

holkkitiivistelaippa ja korkeudessa pääkytkimen

väännin, normaali sovellus

Paino 3,4 kg normaali sovellus


Tehokortille E6-1L syötön etusulake max. 3x10A.

G=VIHREÄ=GREEN=GRÖN=VERT=GRÜN

R=PUNAINEN=RED=RÖD=ROUGE=ROT

A

m

5

1

3

ELEKTRONIIKAN

SYÖTTÖJÄNNITE

PÄÄKYTKIN

ELEKTRONIIKAN

NOLLAPOTENTIAALIN

MAADOITUS

Huom! Sulake F2

asennetaan, jos keskuksensyöttöon3x230Vja

nollajohdinta ei ole

A

m

5

1

3

OHJAUSKESKUS E6L

TEHO-OSAN KORTIN E6-1L

KYTKENTÄKAAVIO

AUKI KIINNI

6

OHEISLAITTEIDEN OHJAUS

AUKI OHJAUS

ELEKTRONIIKALTA

KIINNI OHJAUS

ELEKTRONIIKALTA

HUOM! Jos koneiston moottorinkäämityksessä

ei ole ylikuormitussuojaa,

on moottori suojattava erillisellä lämpöreleellä

tai moottorisuojakytkimellä.

Vakio lämpösuojan kosketin avautuu

+130 o C:ssa ja sulkeutuu +80 o C:ssa .

PIIR.NO.

443

KIINNI

AUKI


HUOM! KAIKKI TOIMILAITTEET

ON KYTKETTÄVÄ NIMENOMAAN

NIITÄ VARTEN VARATTUIHIN RI-

VILIITTIMIIN LOGIIKAN OHJEL-

MAN OIKEAN TOIMINNAN VAR-

MISTAMISEKSI. KAIKISSA POIK-

KEUSTAPAUKSISSA ON OTET-

TAVA YHTEYS VALMISTAJAAN.

PAINETTAVA LIITIN PAINOKYTKENTÄLEVYLLÄ

RIVILIITIN PAINOKYTKENTALEVYLLÄ

VASTAANOTIN

LÄHETIN

OPTOEROTIN AUKI- JA KIINNIOHJAUSJÄNNITTEEN

EROTTAMISEKSI LOGIIKASTA

VARMISTUSVALOKENNO

KAIKKI OHJAUSJÄNNITEKAAVIOSSA ESIINTYVÄT

VALODIODIT VIHREITÄ Ø3MM

G=VIHREÄ=GREEN=GRÖN=VERT=GRÜN

KIINNI-

RAJA

ULKOPUOLINEN

VARMISTUS-

VALOKENNO

MEK./

PNEUM.

TUNTO-

REUNA

KÄYNTI-

OVEN

KYTKIN

OHJAUS-

JÄNNITTEEN

KATKAISU

SEIS SEIS SEIS

KANNEN

SEISPAINIKE

KIINNI

OHJAUS

INTEGROITU

VARMISTUS-

VALOKENNO

VAHVISTIN

SÄHKÖINEN

TUNTOREUNA.

JOS EIKÄYTÖSSÄ

OIKOSULKUPALA

J3 PAIKOILLEEN

HUOM! RAJAKYTKIMIEN

ASENTO VASTAA OVEN

KIINNIASENTOA. TURVA-

LAITERAJA SULKEUTUU

5...50 mm ENNEN OVEN

KIINNIASENTOA.


OHJAUSJÄNNITEKAAVIO

AUKI- JA KIINNIOHJAUKSILLE

AUKI

OHJAUS

TURVALAITE-

RAJA

AUKI-

RAJA

1/2-AUKI-

RAJA

IRROTUS-

VIVUN

MIKRO

PIIR.NO.

336L


IMP. OHJ.POIS

KUORMITUS-

VAHDIN ANTURI

PNP

KIINNI

KIINNI

KANNEN KIINNI-

PAINIKE

AUKI

AUKI

AUTOSULKU

KANNEN AUKI-

PAINIKE

1/2-AUKI

1/2-AUKI

SISÄ-

PUOLI

ULKOP. IMP.OHJ .POIS ULKOP. IMP.

1/2-AUKI IMP.S ISÄP.

PALOHÄLY TYS

1/2-AUKI IMP.ULK OP.

RIVILIITIN PAINOKYTKENTÄLEVYLLÄ

OPTOEROTIN OHJAUSJÄNNITTEEN

EROTTAMISEKSI LOGIIKASTA


OHJAUSLAITTEIDEN SISÄINEN

RYHMITTELY ELEKTRONIIKASSA

RADIOVASTAANOTTIMEN

KANTA 24 V

X1 OIKOSULKUPALA

RADIO-OHJAUS KOKOAUKKOON

X2 OIKOSULKUPALA

RADIO-OHJAUS PUOLIAUKKOON

HUOM! KAIKKI TOIMILAITTEET ON KYTKETTÄ-

VÄ NIMENOMAAN NIITÄ VARTEN VARATTUI-

HIN RIVILIITTIMIIN LOGIIKAN OHJELMAN OI-

KEAN TOIMINNAN VARMISTAMISEKSI. KAIKIS-

SA POIKKEUSTAPAU KSISSA ON OTETTAVA

YHTEYS VALMISTAJAAN.

PIIR.NO.

337L


SS 11

33

3

J7

EE6-

6-22L

L

OO

VV

II

TT

OO RR

OO

YY

1

2

3

4

2 3 4

1

BB

UU

SS

1

X15

SS

TT

OO

P

LT LR

S8

SS 11

33

2

ON

1 2 3 4

BB UU

SS

2

R308

SS 11

33

1

OO

PP

EE

N

CC

LL

OO

SE SE

INTEGROIDUN

VALOKENNON

LÄHETTIMEN (LT) JA

VASTAANOTTIMEN (LR)

LIITTIMET

X14

BB

UU

SS

3

X4

X20

SS

33

00

1

X18

1 10

1 8 1 7

S5

X1


TOIMILAITTEIDEN

KYTKENTÄKAAVIO

H104

H103

H102

H101

H100

J4 J6

X2

54

58

47S

55

H56

H64

H46

H47

H49

H50

H51

H53

H37

H34

H31

H25

H19

H15

H9

H300

H301

H302

46S

56

57

X17

F3

J3

X103

60 61 62 63 64

53

51

49

47

45

43

41

39

37

35

33

31

29

27

25

23

21

19

17

15

13

11

9

7

5

3

1

F 1A

AK

54 58

52

50

48

46

44

42

40

38

36

34

32

30

28

26

24

22

20

18

16

14

12

10

8

6

4

2

A K

XX

11

00

2

XX 11

00

1

PIIR.NO.

340L


Varoitusvalot 230V

4G1,5 4G1,

5

4G1,

5

4G1,

5

4G1,5

4G1,5

OHJAUSKORTTI CON3

Kiinnitieto

rele vetäneenä

oven kiinni-

Aukitieto

rele vetäneenä

oven aukiOviverhopuhaltimen

käynnistys



asennossaasennossa ESIMERKKI KYTKENNÄSTÄ VAROITUS-

VALOILLE

OHJAUSKORTTI CON4


OHJAUSKORTIT CON3 JA CON4

KYTKENTÄKAAVIOT

Varoitusvalokortti

E6-5-01

tai

E6-5-05,

VPLV-kortti

E6-5-06 tai

SUTI-kortti

E6-5-07

PIIR.NO.

385L

Varoitusvalokortti

E6-5-01

tai

E6-5-05,

VPLV-kortti

E6-5-06 tai

SUTI-kortti

E6-5-07

R=punainen

Varoitusvalojen

syöttöjännite

HUOM! KAAPELITYYPIT OVA T OHJEELLISIA; ON KÄYTETTÄV Ä POIKKIPINNALTAAN VASTAAVIA

MÄÄRÄYSTEN MUKAISIA KAAPELEITA, JOTKA SOVELTUVAT KYSEISEEN TILAAN, KÄYTTÖÖN JA

ASENNUSTAPAAN . KOSTEASSA TILASSA KAAPELIT ON ASENNETTAVA ALAKAUTTA HOLKKITIIVIS-

TEITÄ KÄYTTÄEN . ASENNETTAESSA KESKUSTA KATTAMATTOMAA N ULKOTILAAN ON KESKUK-

SEN YLÄPUOLI VARUSTETTAV A ERILLISELLÄ LISÄKATOLLA, JOKA ESTÄÄ VEDEN, JÄÄN JA LUMEN

KERÄÄNTYMISEN VARSINAISEN KESKUKSEN KATOLLE. LISÄKSI KESKUS ON VARUSTETTAVA

RIITTÄVÄLL Ä LÄMMITYKSELLÄ KONDENSSIVESIHAITTOJEN POISTAMISEKSI JA LAITTEIDEN TOI-

MINNAN VARMISTAMISEKSI KOVILLA PAKKASILLA. TARVITTAESS A PORATAAN KESKUKSEEN

KONDENSSIVEDEN POISTOON VEDEN KERTYMISKOHTAAN 3mm REIKÄ. KOHTA ON LISÄKSI VA-

LITTAV A SITEN, ETTEI REIÄSTÄ VOI TYÖNTÄ Ä KESKUKSEN SISÄÄN PUIKKOA, JOKA OSUU JÄNNIT-

TEISIIN OSIIN. EPÄSELVISS Ä TAPAUKSISS A OTA YHTEYT TÄ

OVITOR OY Puh. (09) 350 8050.


OVITOR radio-ohjausjärjestelmä RS433

TUOTEKUVAUS

RS 433 on taajuudella 433 MHz toimiva ovien ja porttien kaukoohjaukseen

tarkoitettu radio-ohjausjärjestelmä, jota voidaan käyttää

myös muissa vastaavissa sovellutuksissa, ei kuitenkaan sellaisissa,

joissa laitteen käyttöturvallisuus riippuu kauko-ohjauksen tilasta. Se

toimii UHF-alueella ja sen kantoaallon taajuutta ohjataan sahaaaltogeneraattorilla.

Muuttuvakoodinen lähetyssignaali tekee niiden koodien kopioimisen

mahdottomaksi. Järjestelmä käsittää lähetinversion, jossa on

maksimissaan neljä kanavaa.

Käsilähettimen koodi voidaan tallentaa muistiin joko suoraan

vastaanottimen tai koodatun käsilähettimen avulla. Jälkimmäinen

tapa mahdollistaa uusien käsilähettimien lisäämisen jo olemassa

olevaan järjestelmään ilman suoraa koodausta vastaanottimeen.

Tämän voi asiakas itse tehdä helposti siirtokoodin salaisuuden

kuitenkaan mitenkään vaarantumatta.

Käyttäjän koodi tallentuu EEPROM-muistiin, joka pitää siihen syötetyt

tiedot myös sähkökatkoksen aikana.

18

50

80

Lähettimen päämitat

KÄSILÄHETTIMEN PIDIKE (LISÄVARUSTE)

(1) purista

Käsilähettimeen on saatavissa lisävarusteena muovinen pidike,

jonka voi muuntaa eri käyttötarkoituksiin.

(2) nosta

Kotelon avaus

KÄSILÄHETTIMET

Käsilähettimet ovat jo valmiiksi koodatut tehtaalla ja jokaisella

käsilähettimellä on oma yksilöllinen

koodinsa.

Varoitus! Jos pidät käsilähettimen kanavanäppäintä

painettuna pidempään kuin 30 sekuntia, käsilähetin

kytkeytyy automaattisesti pois päältä.

Käsilähettimiä on saatavana 1- ja 4-kanavaisina ja niiden tuotekoodit

ovat seuraavat:

RS433-TXR1 1-kanavainen käsilähetin

RS433-TXR4 4-kanavainen käsilähetin

(2) nosta

(1) purista

Pariston vaihto

Kojelautaan Häikäisysuojaan Taskuun, vyölle...

PARISTON

VAIHTO

KÄYTÄ 12V ALKALI-

PARISTOA TYYPPI

GP23A


VASTAANOTTIMET

Vastaanotin on 1-kanavainen koteloitu 11-napaiseen

RS433 24V 1-kanavainen 24V ac/dc

RS433 230V 1-kanavainen 230V ac

KOODIKYTKIN SW1

Vastaanottimen kannen avaus

HUOM! TARKISTA KÄYTTÖJÄNNITE

230 V ac

RELEULOSTULO

Ennen kuin kytket vastaanottimen käyttöjännitteet päälle, on dipkytkin

SW1 asetettava halutulle toiminnolle (ON asento on relekantaan

päin). Toiminto ei muutu, jos dip-kytkimen

asentoa muutetaan vastaanottimen ollessa jännitteinen.

Dip kytkimen asennot:

– No. 1 oltava asennossa “OFF”

– No. 2 “ON” - koodaus mahdollinen jo

koodatun lähettimen avulla (P3)

– No. 2 “OFF” - koodaus ei mahdollinen toisella lähettimellä

– No. 3 “ON” - koodaus toisella käsilähettimellä

tapahduttava 1 minuutin kuluessa laitteen

kytkemisestä päälle tai edellisestä koodauksesta.

– No. 3 “OFF” - koodauksessa ei aikarajoitusta

Antenniliitin

Muistilohko

M1

Muistilohkon kanta

SW1

P1

P2

Relekantaan asennettava vastaanotin

Vastaanottimen kytkennät

24 V ac/dc

-

+

KOODIN TALLENTAMINEN

Turvallisuussyistä on syytä uudelleenasennusta tehtäessä tyhjentää

vastaanottimen koko muisti. (katso jäljempänä).

Käyttäjäkoodi ja vastaava kanavan valinta tallennetaan radioohjauslaitteiden

avulla seuraavasti:

1) Paina näppäintä P1 ja pidä se painettuna, jolloin 0,8 sekunnin

kuluttua summeri soi jatkuvasti.

2) Lähetä nyt käsilähettimellä tallennettava kanava. Kun vastaanotin

on tallentanut koodin, muuttuu summerin ääni jaksottaiseksi.

Muut käsilähettimet voit tallentaa vastaanottimen muistiin toistamalla

kohdat 1 ja 2.

Jos koodi ei tallennu, se voi johtua seuraavista tekijöistä:

– Koodi on jo muistissa.

– Muisti on täynnä (enintään 85 koodia vakiomuistilla/

vastaanotin).


KOODIN PERUUTTAMINEN

1) Paina näppäintä P2 ja pidä se painettuna, jolloin 0,8 sekunnin

kuluttua summeri soi jaksottaisesti ja hitaasti.

2) Lähetä nyt peruttava kanava. Kun koodi on peruttu, summeri

alkaa soida jatkuvasti.

Muut koodit voit poistaa toistamalla kohdat 1 ja 2.

KAIKKIEN MUISTIIN TALLENNETTUJEN KOODIEN

PERUUTTAMINEN

Paina näppäintä P2 ja pidä se painettuna, jolloin 0,8 sekunnin

kuluttua summeri soi jaksottaisesti ja hitaasti.Vapauta tässä vaiheessa

näppäin P2 ja paina sitä uudelleen 0,5 sekunnin kuluessa, jolloin

summeri soi nopeasti jaksoittain. Pidä painike painettuna kunnes

summerin ääni muuttuu jatkuvaksi. Vapauta painike toimenpiteen

jälkeen.

KOODIN TALLENTAMINEN TOISELLA KÄSILÄHETTIMELLÄ

1) Aseta vahvistin jännitteettömänä dip-kytkimen SW1 dip

no. 2 asentoon ON ja dip no. 3 haluamaasi asentoon, ks.

‘KOODIKYTKIN SW1’.

2) Kytke vahvistimeen jännitteet.

3) Paina jo tallennetun lähettimen näppäintä P3 hetkellisesti.

Summeri soi 5 sekunnin ajan keskeytyksettä.

4) Lähetä uuden käsilähettimen avulla tallennettavaksi

haluamasi kanava summerin soidessa. Summeri soi jaksottaisesti

kun koodi on vastaanotettu ja tallennettu.

P3

Lisäkoodien syöttämiseksi sinun on tapauksesta riippuen toistettava

kohdat 3 ja 4. Jos summeri soi kiinteästi, vastaanottimen muisti on

täynnä (85 koodia vakiomuistilla).

Jos haluat, ettei kukaan muu pysty ohjelmoimaan omalla käsilähettimellään

uusia lähettimiä, käännä vahvistin jännitteettömänä dip

no. 2 takaisin OFF-asentoon.

Käsilähettimellä tallennettaessa on huomioitava, ettei ohjelmoi muita

sattumalta lähellä olevia vastaanottimia.

MUISTITILAN LAAJENTAMINEN M1

Vakiona yksi vastaanotin pystyy palvelemaan 85 käsilähetintä.

Vaihtamalla muistilohko M1 määrä voidaan kasvattaa 340

lähettimeen. Muistilohko M1 vaihdetaan ohjekirjan alkupuolella

olevan kuvan mukaisesti (vahvistin jännitteettömänä).

ANTENNI

Antennin asennus ja sen liitännät ovat perustavaa laatua olevia

tekijöitä, joiden avulla järjestelmän kantomatka voidaan optimoida.

Kytke 17 cm:n mittainen johdin vastaanotinyksikön antenniliittimeen.

Vaihtoehtona (ja vastaanottotehon parantamiseksi) voit käyttää ko.

taajuudelle viritettyä antennia, joka liitetään vastaanottimeen enintään

15 metrin mittaisella koaksiaalikaapelilla (50 ohmia).

TEKNISET TIEDOT

Lähetin

Kantoaalto ...............................................433,92 MHz

Kantoaallon toleranssi ...............................±75 KHz

Säteilyteho ...............................................100-200 µW

Modulaatio...............................................AM/ASK

Jännite .....................................................12 V (Alkaliparisto

GP23A)

Käytettävissä olevien kanavien lukumäärä...1 tai 4

Keskimääräinen virrankulutus ....................28 mA

Toimintalämpötila......................................-10° ... +55°C

Vastaanotin

Vastaanottotaajuus....................................433,92 MHz

Paikallisoskillaattoritaajuus ........................433,42 MHz

Herkkyys ..................................................1 µV

Välitaajuus ...............................................500 kHz

Antennin impedanssi.................................50Ω

Toimintalämpötila......................................-20° ... 55°C

Jännite: vastaanotin 11-nap. kannalla ........24Vac/dc / 230 Vac

Relekontakti resistiivisellä kuormalla ...........max. 250 Vac / 60W

Kytkentäviive ............................................150 ms

Päästöviive ...............................................300 ms


LIITÄNNÄT

11-napainen putkikantarele

1. AC vaihe / DC +

2. AC nolla / DC -

3. Pulssireleulostulo, sulkeutuva kosketin, kun ajoneuvo silmukalla

4. Pulssireleulostulo, yhteinen

5. Releulostulo, sulkeutuva kosketin, kun ajoneuvo silmukalla

6. Releulostulo, yhteinen

7. Silmukka

8. Silmukka

9. Maadoitus

10. Releulostulo, avautuva kosketin, kun ajoneuvo silmukalla

11. Pulssireleulostulo, avautuva kosketin, kun ajoneuvo silmukalla

VALINTAKYTKIN

PD 134 AJONEUVOILMAISIN

Etupaneelin kytkimen asennot (DIP-kytkin)

8 Läsnäoloaika

OFF

ON

rajoitettu

pysyvä = silmukalla oloaika

7 Pulssireleulostulo

OFF

ON

toimii, kun ajoneuvo tulee silmukalle

toimii, kun ajoneuvo poistuu silmukalta

6 Suodatus (ilmaisuhidastus 2 sek.)

OFF

ON

pois

päällä

5 Automaattinen herkkyyden säätö

OFF

ON

pois

päällä

4 OFF ON OFF ON

Herkkyys max suuri pieni min

3 OFF OFF ON ON

2 OFF ON OFF ON

Taajuus max suuri pieni min

1 OFF OFF ON ON

MERKKIVALOT

Punainen LED = virta kytkettynä

Vihreä LED= rele vetäneenä (kytkettäessä virta päälle rele virittyy

ja ledi palaa hetkellisesti, jonka jälkeen rele testaa silmukan ja

vilkkuu 1 Hz:n taajuudella, yksi välähdys vastaa 10kHz:in silmukka

taajuutta (3 välähdystä = 3x10kHz = 30kHz). Jos silmukassa on

vika, ledi jää vilkkumaan 2 Hz:in taajuudella; muuten se sammuu

osoittaen että testaus on suoritettu.

KUITTAUS-PAINIKE

Kuittaus aina suoritettava, kun DIP-kytkimien asentoa on muutettu.

(Reletestaus käynnistyy aina kuittauspainamisen jälkeen).


AJONEUVOILMAISIMET - SILMUKAN

ASENNUS- JA VALMISTUSOHJE

Tämä ohje pätee vain OVITOR OY:n toimittamille ajoneuvoilmaisinvahvistimille.

Ajoneuvoilmaisimissa anturiosana on ajoväylään upotettu käämi,

joka havaitsee induktanssin muutoksen ajoneuvon ollessa käämin

päällä.

Silmukat sijoitetaan yleensä tienpintaan jyrsittyihin uriin, jotka

ovat 5-7 mm leveitä ja 25-50 mm syviä ja täytetty sulalla bitumilla.

Bitumin lämpötila on pidettävä sellaisena, ettei käämilangan eriste

sula. Kestävyyden parantamiseksi voidaan langat päällystää

epoksihartsilla ennen urien täyttämistä. Silmukka voidaan myös

sijoittaa betoniin valuvaiheessa siten, että sen sijainti ajoneuvoihin

nähden on sama kuin edellä. Suositeltava käämin koko ja

valmistus näkyy kuvassa 1. Parhaan mahdollisen herkkyyden

saavuttamiseksi on käämin leveyden oltava sama kuin tunnistettavan

ajoneuvon.

Silmukan sijoittamisessa huomioitavaa:

- Jos käämilanka asennetaan teräsbetoniseen alustaan, eivät betonin

tukiraudat missään kohdassa saa olla 5 cm lähempänä lankaa.

- Silmukkaa ei saa asentaa 1.0 m lähemmäksi liikkuvia metallikohteita

kuten metalliovia.

- Silmukka ei saa sijaita 0.5 m lähempänä kuumia kohteita.

- Silmukka on sijoitettava siten, että se ei pääse liikkumaan

esim. liikenteen vaikutuksesta.

- Käytettäessä useita silmukoita lähellä toisiaan on syytä asettaa ne

eri taajuuksille. Samalla taajuudella olevien silmukoiden välimatkan

on oltava vähintään 1.5 m.

- Eri vahvistimien käämien syöttöjohtojen täytyy olla eri kaapelivaipan

sisällä -esim. kaksi maakaapelia, joiden vaipat maadoitetaan.

- Syöttöjohtojen yhteispituus ei saa ylittää 300 m.

Silmukoissa, joiden kehä on alle 8 m, on oltava vähintään 3

kierrosta.

Silmukoissa, joiden kehä on yli 8 m, riittää 2 kierrosta.

Silmukan ja vahvistimen eristysresistanssi maahan on oltava

yli 10 MΩ mitattuna 100 V jännitteellä ja alle 10 sarjavastuksella.

Jos vahvistimen silmukka on valmistettu kahdesta eri

käämistä, on käämien oltava mahdollisimman samankokoisia,

jotta herkkyydet eivät poikkeaisi toisistaan. Jos toinen on paljon

pienempi, on siinä oltava enemmän kierroksia. Lisäksi asennuspaikan

pohjan on oltava mahdollisimman samankaltainen molemmille

käämeille. Käämien syöttöjohtojen yhteispituus saa olla

korkeintaan 300 m. Jos yhden käämin kehän pituus ylittää

12 m, on kahdelle erilliselle käämille käytettävä molemmille omaa

vahvistinta.

Yleissääntönä voidaan sanoa, että yhden tai kahden kierroksen

lisääminen pinta-alaltaan pienempään käämiin on tarpeen silloin,

kun käämit ovat hyvin erikokoisia, tai niissä on pienen kokoeron

lisäksi runsaasti kierroksia.

Tarkempi kaava käämien kokojen ja kierroslukujen määräämiseksi

on seuraava:

missä A = silmukan ala neliömetreinä, N = kierrosluku.

Kaavan soveltaminen on tarpeen vasta, kun käämien pintaalojen

välinen ero on suurempi kuin 30%.

Saman ilmaisimen käämit kytketään rinnan, jos käämit ovat isoja

- muuten sarjaan. Käämien sarjaan- tai rinnankytkentä on syytä

suorittaa helposti käsiksi päästävässä rasiassa tai keskuksessa

mahdollisimman lähellä silmukoita niin, että syöttöjohtojen yhteispituus

jää mahdollisimman lyhyeksi. Eri kytkentätavoilla käämien toiminta

on helpoimmin tapauskohtaisesti testattavissa.

Mikäli silmukan läheisyydessä kulkee virrallisia johtimia, esim.

metallikiskot, lattialämmitys tms., on syytä käyttää kahdeksikon

muotoista käämiä. Tällöin virtajohtimien aiheuttaman häiriön vaikutus

pienenee huomattavasti.

Kahdeksikko on tehtävä symmetrisesti, suorakulmaisesti ja siten,

että sen kokonaispinta-ala on sama kuin normaalissakin käämissä.

Virtajohdinta ei tällöinkään saa laittaa 10 cm lähemmäksi käämiä

(ks. kuva 2).

Jos asennukseen liittyy jotain erikoista, kannattaa ennen lopullista

asennusta testata käämin toiminta. Tämän voi tehdä esimerkiksi

siten, että käämi kiinnitetään teipillä ajorataan ja muutetaan sen

kokoa, kierroslukua ym. samalla vertaillen toimintaa.


Kuva 1. Ajoneuvoilmaisimen käämin asennus.

Jos ulostulojohdon pituudeksi

tulee yli 10 m, on MK:n sijaan

käytettävä MCMK 2x1,5+1,5 -

kaapelia tai vastaavaa, jonka

vaippa maadoitetaan ohjauskeskuksessa.

LEIKKAUS A-A

Käämin asennuksen

jälkeen ura täytetään.

Uudisrakennuksilla valuun

tehdään ura. Käämi

asennetaan uraan ajoradan

valun jälkeen.

KÄÄMI

25...50 mm

MK 2,5 mm 2

Tarvittaessa

jakorasia

3 kierrosta MK 2,5

Kuva 2. Virrallisen johtimen läheisyydessä käytettävä käämi.

min. 10 cm

Käämin ulostulojohdot kierretään

vähintään 10 kierrosta/johtometri.

Kierrokset käämin

koon mukaan


ARVOKILPI

Jokaisessa koneistorungossa ja jokaisessa moottorissa on arvokilpi

(kuva 1). Koneiston arvokilpi (kuva 6) ilmoittaa teknisten tietojen

lisäksi mm. sarjanumeron, jonka perusteella koneisto voidaan

tunnistaa. Kaikissa huoltoon, varaosatoimituksiin tai reklamaatioihin

liittyvissä asioissa pyydämme viittaamaan sarjanumeroon. Sen

perusteella voidaan selvittää yksityiskohtaisesti tärkeitä valmistukseen,

laadunvalvontaan ja toimituksiin liittyviä tekijöitä. TEMECmoottoreiden

arvokilvet ilmoittavat VDE-normin mukaiset tiedot

sekä moottorin valmistusvuoden ja kuukauden. Merkitkää koneiston

sarjanumero muistiin esim. tämän käyttöohjeen kansilehdelle.

ASENNUS

TVRFC 5 Z7M PORTTIKONEISTOT

KÄYTTÖ- JA HUOLTO-OHJE

Koneisto on asennettava huolellisesti mahdollisimman tukevalle ja

tasaisella alustalle ja kiinnitettävä lujasti. Ellei kiinnitystaso ole

tasainen, saattavat koneiston kiinnityskorvakkeet murtua ruuveja

kiristettäessä. Asennuksessa on otettava huomioon rajakatkaisijoiden

ja liukukytkimen säädön vaatima tila viereisen kuvan mukaisesti

(kuva 1). Koneiston mitat on esitetty tyyppikohtaisissa piirustuksissa

62xx/7xxx (esim. 6225/7076).

Jos voimansiirtoon käytetään ketjua, ketjupyörät on huolellisesti

asennettava samaan linjaan. Koneiston kiinnityksen tulee kestää

vähintään 5000 Newtonin ketjuvoima.

IRROTUSKYTKIN

Irrotusvivulla koneisto voidaan kytkeä irti portin käsikäyttöä varten.

Irrotusvivun liike vaikuttaa mikrokytkimeen, joka katkaisee

ohjausvirran, jos vipu ei ole käännettynä täysin normaaliin

sähkökäyttöasentoon.

Huom! Siirtymisen käsikäytöltä takaisin konekäytölle tulee tapahtua

siten, että käännetään irrotusvipu konekäyttöasentoon ja liikutetaan

porttia käsin, kunnes kytkinpuoliskot ovat lomittuneet yhteen.

SÄHKÖISET KYTKENNÄT

Koneiston rajakatkaisijoiden vakiokytkennät on esitetty kuvassa 2.

Mikrokytkinten nimellisarvot ovat 250 V 10 A. Eri asiakkaita varten

toimitamme laitteita asiakaskohtaisilla erikoiskytkennöillä. Tarkastakaa

aina rajakatkaisijoiden kytkentä ohjauskeskuksen mukana toimitetusta

johdotuskaaviosta.

> 200 mm

Irrotusvipu

Kuva 1.

Kiinnitys

Moottorin

arvokilpi

Vaihteiston

arvokilpi

F I T K O

(irrotus) (pun.) (kelt.) (musta) (vihr.)

Kuva 2. Kytkentäesimerkki: OKTIF


Ovitorin valmistamien sähkömoottoreiden vakiokytkennät on esitetty

kuvassa 3. Jos käytätte muiden valmistajien moottoreita, tarkistakaa

kytkentä valmistajan käyttöohjeesta.

Kaksinopeusmoottoreiden (Dahlander-käämitys) käyttöön tarvitaan

erityisesti niitä varten suunniteltu ohjauskeskus. Tarkistakaa kytkentä

ohjauskeskuksen johdotuspiirustuksesta.

LIUKUKYTKIMEN SÄÄTÖ

Koneiston antama vääntömomentti pitää aina rajoittaa turvalliseksi

säätämällä moottorin ja vaihteen välissä olevaa liukukytkintä.

Toimitettaessa liukukytkin on löysällä eikä koneisto siirrä tehoa.

Säätö tapahtuu löysäämällä kierukkaakselin päässä oleva M8

lukitusmutteri ja kiertämällä säätöruuvia sisäänpäin kunnes haluttu

voima saadaan aikaan. Säädön aikana kierukkaa pidetään

paikallaan sen päässä olevasta avainvälistä (= 13 mm) (kuva 4).

Momentti säädetään sellaiseksi, että koneisto pystyy liikuttamaan

porttia koko sen liikematkan ja että liukukytkin alkaa luistaa heti

kun portin liikettä jarrutetaan. Liukukytkimen väärä säätö saattaa

aiheuttaa onnettomuusriskin. Ennen säätöä tarkistakaa, että porttia

voi helposti liikuttaa käsin kaikissa sen asennoissa.

Varoitus: Turvallisuusmääräyksien mukaan portti ei saa aiheuttaa

yli 800 N puristusvoimaa. Jos porttia ei jostain syystä pysty

liikuttamaan käsin, liukukytkintä ei saa säätää suuremmalle voimalle,

vaan portti on ehdottomasti korjattava.

RAJAKATKAISIJOIDEN SÄÄTÖ

Rajakatkaisijat pysäyttävät portin liikkeen ääriasennoissa. Lisärajoja

käytetään ohjaamaan muita porttiautomatiikkatoimintoja, esim.

turvalaitteiden toimintaa, liikennevaloja yms.

Rajakatkaisijat säädetään rajakotelossa olevalla säätöruuvilla (436).

Säädä ensin mutterilla (467) nokkien säätötiukkuus sopivaksi.

Karkeasäätö tapahtuu kääntämällä katkaisunokkaa kuvan 5

mukaisesti. Hienosäätö voidaan tehdä kiertämällä ruuvia pohjaasennossa

myötäpäivään ja vaihtamalla sitä reiästä toiseen. Säädön

jälkeen kiristä mutteri (467) (kuva 5).

Portin ollessa kokonaan auki käännetään vihreä O-nokka

mikrokytkimen kohdalle ja vastaavasti hieman ennen kiinniasentoa

tulee mustan K-nokan katkaista. Keltaista T-nokkaa käytetään

tavallisesti tuntoreunan suunnanvaihtoimpulssin poiskytkemiseen

hieman ennen portin kiinniasentoa.

Ensiasennuksessa moottorin pyörintäsuunta voi olla

väärä. Siksi on valmistauduttava pysäyttämään vääränsuuntainen

liike heti SEIS-painikkeesta, koska rajakatkaisijat eivät silloin toimi

tarkoitetulla tavalla, eivätkä katkaise portin liikettä ääriasennoissa.

Nokkien toiminta tulee tarkastaa ohjauskeskuksen johdotuspiirustuksesta.

-kytkentä -kytkentä

W2 U2 V2

U1 V1 W1

L1 L2 L3

Lukitusmutteri

(467)

Säätöruuvi

(436)

W2 U2 V2

U1 V1 W1

L1 L2 L3

Kuva 3. Moottorikytkennät

Kytkimen

kitkapinta

Kierukka-akseli

Lukitusmutteri (M8)

Säätöruuvi

Kuva 4. Liukukytkin

Hienosäätö

Kuva 5. Rajojen säätö

Lämpö

suojan

liitin

Ohjausvirta

Karkeasäätö


VOITELU

Kierukkavaihteen toiminnalle oikea voitelu on ensiarvoisen tärkeä.

Koneiston ensitäyttö-öljy on ilmoitettu arvokilvessä (kuva 6).

Normaaleissa käyttöolosuhteissa öljynvaihto on tarpeeton. Öljymäärä

on kuitenkin syytä tarkastaa asennettaessa ja määräajoin huoltoja

säätötöiden yhteydessä.

Normaali öljy on käyttökelpoinen ympäristön lämpötilan vaihdellessa

-15° - +30°C välillä. Erityisen kylmiin tai kuumiin olosuhteisiin

asennettavien koneiden voitelusta pyydämme neuvottelemaan

asiakaspalvelumme kanssa. Sellaisissa koneistoissa, joiden

käyttötiheys on erityisen suuri, niin että koneiston pintalämpötila

on jatkuvasti yli +40°C, tulee käyttää paksumpaa öljyä. Tällaisissa

käyttöolosuhteissa myöskin öljynvaihto on suositeltavaa, ensimmäinen

noin puolen vuoden käytön jälkeen, sitten kahden vuoden välein.

VARAOSAT

Jokaisella Ovitorin valmistamalla erillisellä osalla on kolmi- tai

nelinumeroinen tunnus, osanumero. Yllä olevassa piirustuksessa

(kuva 7) on kuvattu yhden koneistotyypin osat numeroineen.

Huomatkaa erityisesti, että välitysosissa saman nimisillä osilla, esim.

kierukkapyörä, saattaa olla eri osanumeroita vaihteen välityksestä

riippuen.

HELSINKI FINLAND

No.

TVRFC 5 Z7M-96

MLN9878/1 i 29:1

R- OKTF-38 IP54 3

Öljynvaihto

normaaliolosuhteissa

tarpeeton.

I normala driftförhållanden

inget oljebyte.

Mobil Gear 627 0,25 dm 3

Kuva 6. Arvokilpi

Ovitor sitoutuu toimittamaan kaikkia varaosia vähintään kymmenen

vuoden ajan koneiston toimituspäivästä. Myös vanhempiin

koneistoihin on yleensä osia saatavissa. Varaosatilauksien yhteydessä

ilmoittakaa aina koneiston sarjanumero vaihteen arvokilvestä ja

piirustuksessa oleva osanumero.

Kierukka ja kierukkapyörä tulee aina vaihtaa parina. Isompien

huoltotöiden yhteydessä on syytä vaihtaa myös laakerit ja tiivisteet.

Jos koneiston runko-osissa on murtumia, kannattaa koko koneisto

lähettää tehtaalle korjattavaksi. Valettujen osien murtumisen aiheuttava

voima on niin suuri, että vaihteessa on yleensä silloin muitakin

vaurioita.

Kuva 7.


SALLITTU KUORMITUS

Koneisto on mitoitettu kestämään max. 120 Nm vääntömomentti.

Koneistoa ei saa kytkeä käyttämään laitetta, jossa kuorma esim.

hitausvoimien vaikutuksesta aiheuttaa sallittua suuremman vääntömomentin

vaihteen toisioakselille.

Koneiston sallittu käyttöikä on 12000 käyntituntia moottorin nimellisteholla.

VIANHAKU

Yleensä porttiautomatiikan viat esiintyvät ohjaukseen liittyvissä

laitteissa (esim. valokennojen suuntaus). Ensimmäiseksi on selvitettävä,

onko vika itse ovirakenteissa, ohjauslaitteissa vai koneistossa.

Kytkekää portti käsikäytölle kääntämällä irrotusmekanismin vipu

käsikäyttöasentoon ja tarkistakaa, että porttia voi liikuttaa helposti

käsin koko sen liikepituuden. Jos portti ei liiku lainkaan, saattaa

vika olla irrotusmekanismissa. Jos liike vaatii suurta voimaa, vika

on porttirakenteissa tai portin tasapainotuslaitteissa. Portti on

korjattava. Missään tapauksessa koneiston liukukytkintä ei

saa säätää vaarallisen suurelle sulkuvoimalle.

Siirtäkää portti puoliaukiasentoon ja kääntäkää irrotusmekanismin

vipu sähkökäyttöasentoon. Siirtäkää käsin porttia niin, että kytkin

loksahtaa kiinniasentoon. Valitkaa ohjauskeskuksen toiminta

painikeohjaukselle ja kokeilkaa vuoroin auki- ja kiinnipainikkeita

painamalla toimivatko ohjauskeskuksessa olevan kontaktorit.

Kontaktorit eivät vedä:

• Tarkistakaa kontaktorin vieressä olevan ylivirtareleen asento.

• Ovitorin toimittamien moottoreiden käämeissä on lisäksi

ylimääräinen lämpösuoja. Se toimii automaattisesti eikä sitä voi

palauttaa käsin vaan moottorin on annettava jäähtyä.

• Tarkistakaa ohjausvirtapiirin sulakkeet.

• Tarkistakaa rajakatkaisijoiden mikrokytkimet ja turvapiirien, esim.

käyntiportin,manuaalisen lukituksen, tuntoreunan jne. valvontaan

tarkoitetut kytkimet ja niiden johdotus.

Jos nämä ovat kunnossa vika on ohjauskeskuksen logiikkakortissa.

Kontaktorit toimivat:

• Mitatkaa moottoriin tulevat vaihevirrat ja tarkistakaa tuleeko

liitinkoteloon oikeat jännitteet. Jos jännitteet ovat kunnossa

päävirtapiiri on ehjä; jos joku vaihevirroista puuttuu, moottorin

yhden vaiheen käämi on palanut tai katkennut.

• Tarkistakaa, että vaihteen toisioakseli lähtee pyörimään kun

moottori käynnistyy. Jos toisioakseli ei pyöri, liukukytkin luistaa

tai vaihteen kierukkapyörän hampaita tai irrotusmekanismin

välitysosia on murtunut.

• Tarkistakaa liukukytkimen kitkapinta moottorin kiinnityslaipan

sivussa olevasta irrotettavalla muovitulpalla peitetystä tarkistusreiästä.

Kitkapinta saattaa olla niin loppuun kulunut, ettei kytkin siirrä

tarpeellista tehoa. Kitkapinta vaihdetaan irrottamalla neljällä ruuvilla

kiinnitetty moottori. Sitä ennen on liukukytkimen kiristys löysättävä

kierukka-akselin päässä olevasta säätöruuvista.

Huomatkaa että sähkökäyttöisten porttien asennusta, huoltoa ja

korjausta koskevat tiukat turvallisuusmääräykset. Näitä töitä saa

suorittaa vain valtuutettu huoltoliike, jolla on käytettävissään pätevä

henkilökunta ja tarpeelliset työvälineet.

Oikeudet muutoksiin pidätetään.

Liukuportin automatiikka - Pur-Ait Oy

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
