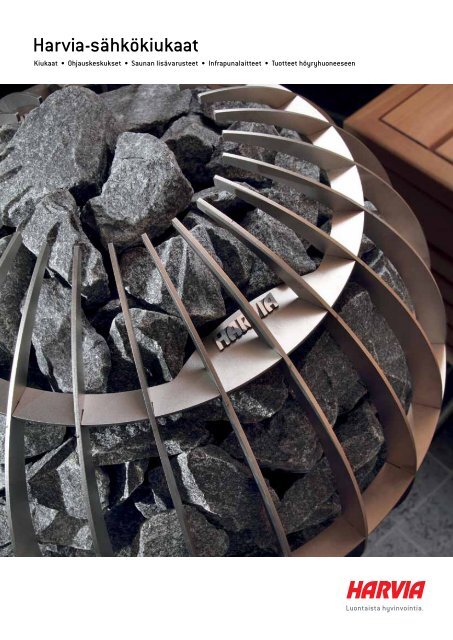

Harvia-sähkökiukaat

harvia.fi

Harvia-sähkökiukaat

Harvia-sähkökiukaat

Kiukaat • Ohjauskeskukset • Saunan lisävarusteet • Infrapunalaitteet • Tuotteet höyryhuoneeseen


Sisällysluettelo

3

4

5

6

7

8

9

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Luontaista hyvinvointia

Kiukaan valinta

Tärkeää tietoa kiuaskivistä

Pienten saunojen kiukaat

Vega Compact, Delta & Delta EE

Perhesaunojen kiukaat

Globe – UUTUUS!

Kivi

Cilindro, Cilindro H ja Cilindro F

Vega

Fuga

Figaro

Moderna

Sound

Topclass & Topclass Combi

Forte

Suurten saunojen ja

yhteisösaunojen kiukaat

Elegance

Senator & Senator Combi

Club, Club Combi & Profi

Legend

Tuotteiden SSTL-numerot

Ohjauskeskukset

Saunan lisävarusteet

Infrapunalaitteet

Tuotteet höyryhuoneeseen

UUTTA!

Harvia Globe -pallokiuas tarjoaa miellyttävän

saunomiskokemuksen paitsi lämmön

ja löylyjen, myös ainutlaatuisen muotoilun

ja käytettävyyden kautta. Lue lisää

sivuilta 9–10.

Tutustu myös suosittujen kiuasmallien

raikkaan valkoisiin uutuusväreihin. Katso

lisää sivuilta 12, 15–17 ja 19.

Asennus- ja käyttöohjeet tuotteille

löytyvät osoitteesta www.harvia.fi/ohjeet.

Harvian tuotteet suunnitellaan ja valmistetaan ympäristöystävällisesti.

Luonnon kannalta kestävät valinnat ovat myös ihmiselle

hyviä valintoja. Harvia Cares -merkki kertoo Harvian tavasta

edistää kestävää kehitystä.

Tämän esitteen materiaali on valittu myös luontoa kunnioittaen.

Se on painettu Galerie Art Silk -paperille, jonka valmistuksessa

on käytetty PEFC-sertifioitujen metsien puuta.

2


Luontaista hyvinvointia.

Harvia on enemmän kuin sauna. Se on kokonaisvaltainen

elämys, jossa voi nauttia luonnon läsnäolosta

ja suomalaisista saunatraditioista kumpuavasta luontaisesta

hyvinvoinnista. Harvia-saunassa luonnon

keskeiset elementit – puu, kivi ja vesi – yhdistyvät

rentouttavaksi hyvän olon keitaaksi.

Saunan tarjoama pehmeä lämpö tuottaa positiivisia

terveysvaikutuksia. Se parantaa verenkiertoa, helpottaa

lihaskipua sekä päänsärkyä, parantaa vastustuskykyä,

vähentää stressiä ja rentouttaa niin fyysisesti

kuin henkisesti.

Täydellisen saunanautinnon kruunaa tasainen ja pehmeä

löyly. Kiuas on saunasi sydän – rentouttavan löylyn

lähde. Harvian suositut kiuasmallit ovat aina olleet

edelläkävijöitä: tyylikkäitä, kestäviä ja taloudellisia.

Kaikissa Harvia-kiukaissa on myös tavallista tehokkaampi,

hallittu ilmankiertojärjestelmä, jonka ansiosta

kiuas ja sauna lämpenevät nopeasti.

Arvostamme luontoa ja sen moninaisuutta ja haluamme

huolehtia luonnon puhtaudesta kehittämällä

mahdollisimman ympäristöystävällisiä tuotteita.

Harvian monipuolisesta sähkökiuasmallistosta Sinun

on helppo valita tarpeisiisi sopiva kiuas.

3


Kiukaan valinta

Kiukaan valintaan vaikuttavat saunan tilavuus ja

rakenteet. Saunan yhtä tilavuuskuutiota kohti tarvitaan

keskimäärin 1 kW kiuastehoa. Tehon tarve

lisääntyy, jos saunassa on ikkunapintoja tai lämpöä

hyvin varaavia pintoja kuten tiiltä, betonia tai massiivista

hirttä.

Muista saunatilaa rakentaessa tai remontoidessa,

että saunan seinät ja etenkin katto on eristettävä

hyvin. Yhden neliön eristämätön kivi, lasi tai vastaava

eristämätön pinta lisää kiukaan tehontarvetta

yhtä paljon kuin saunan tilavuuden lisääminen 1,2

kuutiolla jokaista ko. neliömetriä kohti. Mikäli saunan

sisäpinta on eristämätöntä hirttä, kerro kuutiotilavuus

1,5:llä. Kiinnitä huomiota myös saunan ilmanvaihtoon.

Hyvän ilmankierron ansiosta saunojat

saavat nauttia puhtaasta ja helposti hengitettävästä

saunailmasta.

4

Kiukaiden lisäksi Harvia valmistaa mittojen mukaan räätälöityjä

lauteita. Suunnittele unelmiesi sauna ja pyydä siitä tarjous osoitteessa

www.harvia.fi/designer.


Tärkeää tietoa kiuaskivistä

Aidot Harvian kiuaskivet

Harvia-kiuaskivet on valittu kunnioittaen vanhoja

perinteitä ja ne antavat kunnolliset pehmeät löylyt.

Sähkö- ja puulämmitteisissä kiukaissa tulee

ehdottomasti käyttää massiivisia lohkopintaisia

kiuaskiviä, sillä niihin varautuu paljon lämpöä ja

löylyvesi höyrystyy tehokkaasti kivien laajasta

murtopinnasta. Särmikkäät lohkokivet mahdollistavat

myös ilmavan kiviladonnan, mikä on tärkeää

varsinkin sähkökiukaissa, jotta lämmön siirtyminen

saunahuoneeseen olisi kuumien kivien ja vastuksien

lomitse mahdollista. Kivitilan hyvän ilmakierron

ansiosta sähkökiukaiden vastukset kestävät mahdollisimman

pitkään. Keveät (keraamiset), pehmeät

(vuolukivi) ja särmättömät (pyöristetyt) kiuaskivet

eivät yllä samanlaisiin ominaisuuksiin. Lisäksi

ne aiheuttavat ongelmia varsinkin sähkökiukaassa,

joten niiden käyttö on kielletty.

Harvia-kiuaskiviä on kahta kokoa. Kooltaan 10–15 cm

olevat kiuaskivet soveltuvat Legend-sähkökiukaaseen,

varaaviin sähkökiukaisiin (AinaValmis, Forte)

sekä kaikkiin puulämmitteisiin kiukaisiin. Pienemmät

kiuaskivet, joiden koko on 5–10 cm soveltuvat

kaikkiin muihin sähkölämmitteisiin kiukaisiin.

AC3020, 20 kg

Kivikoko ø 10–15 cm

AC3000, 20 kg

Kivikoko ø 5–10 cm

5


Kuvassa Harvia Sirius -kylpyhuonesauna,

jossa Vega Compact -kiuas.

Harvian pienten saunojen kiukaat

Rentoudu saunan hämärässä. Ympärillä on ihana hiljaisuus, löyly hivelee pehmeästi ihoa.

Pienikin sauna voi olla hyvä. Laadusta ja toimivuudesta ei tarvitse tinkiä, vaikka tilaa on niukasti. Harvian sähkökiuasmallistosta

löydät sopivan kokoisen, helppokäyttöisen ja tyylikkään kiukaan pieneen saunaan. Suunnittele saunastasi oma hyvän

olon keitaasi.

6


Pienten saunojen kiukaat

Vega Compact

Pienen saunan tehopakkaus.

Delta ja Delta EE

Pieni suuri kiuas.

Harvia Vega Compact on oikea tehopakkaus

pieneen saunaan. Kiukaan käyttökytkimet

on sijoitettu sen yläosaan,

mikä tekee käytöstä helppoa ja ergonomista.

Vega Compact on mahdollista

asentaa erityisen matalalle, jolloin löylyä

riittää hyvin myös alemmille lauteille

ja lämpö jakautuu saunaan entistä

tasaisemmin.

Vega Compact on helppo asentaa. Kiinnität

vain seinätelineen, nostat kiukaan

siihen ja kiinnität paikoilleen yhdellä

ruuvilla. Kiuas on ruostumatonta terästä.

Vega Compact -mallit BC23 ja BC35 on

varustettu kiinteällä ohjauspaneelilla.

Harvia Delta on pienikokoinen ja tehokas

kiuas, jossa on reilu kivitila. Sauna lämpiää

nopeasti, eivätkä löylyt lopu kesken.

Delta-kiukaan kiiltävä, ruostumaton ulkovaippa

tuo saunaasi modernin ilmeen.

Kolmiomaisen muodon ansiosta Deltan

voi sijoittaa myös nurkkaan, jolloin saunan

tilankäyttö on tehokkaampaa. Kiuas

on helppo asentaa toimitukseen sisältyvään

erilliseen seinätelineeseen.

Delta EE -mallin valaistusta, digitaalisesta

ohjauspaneelista kiuasta on helppo

käyttää. Kiukaan päälläoloajan voi

asettaa 2–8 tuntiin, tehdasasetus on

neljä tuntia. Ennakkovalinta-aika on ohjelmoitavissa

0–18 tuntiin.

Deltan mallit D23 ja D36 on varustettu

kiinteällä ohjauskeskuksella.

Delta EE -mallit D23EE, D29EE

ja D36EE on varustettu erillisellä

roiskevesisuojatulla ohjauspaneelilla,

joka voidaan sijoittaa saunan

sisä- tai ulkopuolelle. Yhdyskaapelin

pituus on 3 m (optiona 5 tai 10 m).

Vega Compact, suojaetäisyydet (mm) Delta ja Delta EE, suojaetäisyydet (mm) Seinäteline (mm)

min. 20

B

min. 900

min. 10 min. 10

A

min. 80

A

min. 20

290

min. 0

min. 50

min. 10

min. 150

min. 900

135

420

min. 280 210 210

175

90°

135

420

min. 80

175

min. 280

Tekniset tiedot

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m 3

Saunan

korkeus

min. mm

Kivitila

max. kg

400 V 2N˜

liitäntäjohto

mm2

Sulake

A

230 V 1N˜

liitäntäjohto

mm2

Sulake

A

BC23 2,3 1,3–2,5 1700 12 4 x 1,5 2 x 10 3 x 1,5 1 x 10

BC35 3,5 2–4,5 1700 12 4 x 1,5 2 x 10 3 x 2,5 1 x 16

D23 2,3 1,3–2,5 1700 11 4 x 1,5 2 x 10 3 x 1,5 1 x 10

D36 3,6 2–4,5 1700 11 4 x 1,5 2 x 10 3 x 2,5 1 x 16

D23EE 2,3 1,3–2,5 1700 11 4 x 1,5 2 x 10 3 x 1,5 1 x 10

D29EE 2,9 2–4 1700 11 4 x 1,5 2 x 10 3 x 2,5 1 x 13

D36EE 3,6 2–4,5 1700 11 4 x 1,5 2 x 10 3 x 2,5 1 x 16

Vega Compact -kiukaan mitat: leveys 280 mm, syvyys 295 mm ja korkeus 505 mm, paino 7 kg.

Delta- ja Delta EE -kiukaan mitat: leveys 340 mm, syvyys 200 mm ja korkeus 635 mm, paino 8 kg.

Suojaetäisyydet

A min. mm B min. mm

10 20

20 30

- -

- -

- -

- -

- -

7


Harvian perhesaunojen kiukaat

Nauti iloisesta saunahetkestä perheen kanssa – tai pyhitä rentouttava saunanautinto vain itsellesi.

Suunnittele saunastasi perheesi tarpeisiin sopiva kokonaisuus ja valitse sopiva Harvia-kiuas sen sydämeksi. Harvian perhekiuasmalliston

kiukaat ovat tunnettua Harvia-laatua: tyylikkäitä, helppokäyttöisiä, kestäviä ja taloudellisia.

8


Perhesaunojen kiukaat

Uutuus!

Globe

Mahdollisuuksien pallokiuas.

Harvia Globe -pallokiuas tarjoaa miellyttävän

saunomiskokemuksen paitsi

lämmön ja löylyjen, myös ainutlaatuisen

muotoilun ja käytettävyyden

kautta. Tuuleta ajatuksesi kiukaan sijainnista

saunassa: Harvia Globen voit

kiinnittää seinään, asentaa jalustalle tai

ripustaa kattoon. Valinnanvapaus antaa

myös tilaa mielikuvitukselle lauteiden

suunnittelussa.

Laadukkaan raaka-aineen – tukevan ruostumattoman

teräksen – tehokas hyödyntäminen

ja pintakäsittelyprosessin

kemikaalittomuus ovat esimerkkejä

ympäristöä huomioivasta ajattelusta.

Uutta ajattelua edustaa myös kiukaan

rakenne, joka koostuu tarkasti laserleikatuista

teräskaarista ja -renkaista.

Kiukaan kivimäärä on optimoitu: kiuas

lämpenee riittävän nopeasti löylyjen

pehmeydestä tinkimättä.

Harvia Globe -kiukaita

GL70 (Ø 430

mm) ja GL110 (Ø

500 mm) ohjataan

kosketusohjauspaneelilla. Helppokäyttöinen

kosketusohjauspaneeli ja

täsmällisesti toimiva lämpötilansäätö

noudattavat Harvian tuotesuunnittelun

periaatetta käyttömukavuudesta.

Yksinkertaisen tyylikäs roiskevesisuojattu

ohjauspaneeli voidaan asentaa

saunan sisä- tai ulkopuolelle. Kiukaaseen

kuuluu kompakti tehoyksikkö,

joka huolehtii sähkönsyötöstä vastuksille.

Kiuasta ja tehoyksikköä yhdistää

panssariputkessa kulkeva kaapeli. Kiukaan

lämpöanturi asennetaan kattoon

ja yhdistetään kaapelilla tehoyksikköön.

Saatavilla on myös E-mallit GL70E ja

GL110E, joita ohjataan erillisellä ohjauskeskuksella

(esim. Griffin tai C150). E-

malleihin kuuluu kytkentäkotelo, johon

sähkönsyöttö ohjauskeskukselta tuodaan.

Kiuasta ja kytkentäkoteloa yhdistää

panssariputkessa kulkeva kaapeli.

Tekniset tiedot

Suojaetäisyydet (mm)

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Kivitila

n. kg

Halkaisija

mm

400 V 3N˜

liitäntäjohto

mm2

Sulake

A

GL70/GL70E 6,9 6–10 1900 50 430 5 x 1,5 3 x 10

GL110/GL110E 10,5 9–15 1900 80 500 5 x 2,5 3 x 16

GL70 , kiukaan mitat: leveys 430 mm, syvyys 430 mm ja korkeus 395 mm, paino 10 kg

GL110, kiukaan mitat: leveys 500 mm, syvyys 500 mm ja korkeus 475 mm, paino 14 kg

9


Globe-kiukaan, kiinnitystarvikkeen ja lisävarusteiden valinta

Kiuas Kiinnitystarvike Suojakaide

Lisävaruste

Laudesuojalasi

Lisävaruste

Kattoripustussarja

HGL4

Suojakaide

HGL6 (Globe 6,9 kW)

HGL7 (Globe 10,5 kW)

Laudesuojalasi

HGL8

Harvia Globe GL70 (6,9 kW)

ø 430 mm

Jalusta

teleskooppi

HGL3

Jalusta

matala

HGL5

Suojakaide

HGL6 (Globe 6,9 kW)

HGL7 (Globe 10,5 kW)

Laudesuojalasi

HGL8

Harvia Globe GL110 (10,5 kW)

ø 500 mm

Seinäkiinnitysteline

HGL1 (Globe 6,9 kW)

HGL2 (Globe 10,5 kW)

Suojakaide

HGL6 (Globe 6,9 kW)

HGL7 (Globe 10,5 kW)

Kiinnitysvaihtoehdot:

Seinäkiinnitysteline HGL1/HGL2 Jalusta HGL3/HGL5 Kattoripustussarja HGL4

Lisävarusteet:

Suojakaide HGL6/HGL7

Laudesuojalasi HGL8

10


Perhesaunojen kiukaat

Kivi

Alkuvoimasta elinvoimaa.

Harvia Kivi -kiukaan löylyissä on pehmeyttä

ja alkuvoimaa. Löylyä voi säädellä

pehmeästä kipakammaksi kohdistamalla

löylynheitto joko kiukaan

kylkeen tai suoraan kivipilarin päälle.

Kivi antaa miellyttävän kosteat löylyt jo

matalahkossakin lämpötilassa ja lämpö

viipyy kiuaskivien sylissä pitkään.

Harvia Kivi tuottaa perinteiset ja pehmeät

löylyt nykyaikaisesti. Lattia-

F

mallisessa kiukaassa on lähes 100 kg

kiuaskiviä, joka on tutkitusti oikea kivimäärä

tarjoamaan muhkeat löylyt kohtuullisessa

lämpenemisajassa. Kivet

ovat kaksiosaisessa, kolmiomaisesti

muotoillussa teräskehikossa. Tyylikäs

muotoilu antaa tilaa kiven luontaisille

vahvuuksille.

Harvia Kivi voidaan sijoittaa lähelle lauderakenteita,

sillä sen pintalämpö on

suhteellisen matala. Kiukaan voi myös

upottaa viimeistellysti alalauteeseen

lisävarusteena saatavan, ruostumattomasta

teräksestä valmistetun upotuskauluksen

avulla.

Harvia Kivi -kiuas (mallit PI70 ja PI90)

on varustettu erillisellä,

digitaalisella ohjauspaneelilla.

Se tekee kiukaan

käytöstä erityisen helppoa ja mahdollistaa

mm. lämpötilan säätämisen jopa

asteen tarkkuudella. Ohjauspaneeli

voidaan sijoittaa saunan sisä- tai ulkopuolelle

yhdyskaapelin avulla. Kaapelin

pituus on 3 m (optiona 5 tai 10 m).

Harvia Kivi -malleja PI70E ja PI90E ohjataan

erillisellä ohjauskeskuksella

(esim. Griffin tai C150).

Suojaetäisyydet (mm)

Tekniset tiedot

min. 100

100

A

100

min.

100

C

min. 30

A

min.

100

min. 680

D

min.

100

100

100

B

100

B

100

min.

100

C

min. 30

min.

100

min. 680

min.

100

Kiuasmalli

A. Anturi (asennettuna

kattoon)

B. Anturi (asennettuna

seinään)

C. Lauteet tai suojakaide

D. Upotuskaulus HPI1

(lisävaruste).

Tutustu upotuskauluksen

asennusohjeeseen

ennen

kuin teet aukkoa

lauteeseen.

Teho

kW

Suositeltava

saunan koko

min.-max. m 3

Saunan

korkeus

min. mm

Kivitila

n. kg

400 V 3N˜

liitäntäjohto

mm2

Sulake

A

PI70/PI70E 6,9 6–10 1900 100 5 x 1,5 3 x 10

PI90/PI90E 9,0 8–14 1900 100 5 x 2,5 3 x 16

Kiukaan mitat: leveys 370 mm, syvyys 370 mm ja korkeus 1200 mm, paino 15 kg.

Lisävarusteet

Upotuskaulus HPI1

510 mm

Suojakaide HPI2

505 mm

65 mm

40 mm

Kiuassuoja SASPI231

Kiuassuoja, led-valolla SASPI230

570 mm

Suojakaide HPI4

600 mm

280 mm

540 mm

570 mm

11


Cilindro Cilindro H Cilindro F

PC-E

D

B

Cilindro, Cilindro H ja Cilindro F

Edullinen pilarikiuas perhesaunaan.

A

A

A

E

Valkoiset uutuusvärit!

C

Harvia Cilindro -sähkökiukaan massiivinen

Cilindro H -mallissa on osittain edestä

kivimäärä tarjoaa nautinnollisen avoin ulkovaippa, mikä antaa löylyn-

saunaelämyksen. Valittavanasi on kolme

heittäjälle suuren kivipinnan edut, mutsä

erilaista Cilindro-kiuasmallia. Näista

mahdollistaa kiukaan sijoittamisen

lattiamallisissa kiukaissa hinta-laatusuhde

pienempään tilaan. Cilindro F -mallia

on erinomainen.

puolestaan A ympäröi A umpivaippa. Vaippa

pienentää suoja etäisyysvaatimuksia,

Cilindron ulkovaippa on aukotettua joten kiukaan tilantarve on pieni ja lauteet

30voi tuoda lähelle kiuasta. Tämä

ruostumatonta terästä tai valkoiseksi 3N~: min.

maalattua sinkittyä terästä. Kiukaan

1N~: min.

antaa

50

tilaa luovuudelle lauderatkaisun

antamaa löylyä voi säädellä pehmeästä suunnittelussa. Cilindro F -malli antaa

kipakammaksi kohdistamalla löylynheitto

kipakammat löylyt muiden Cilindro-

joko kiukaan kylkeen tai suoraan mallien pehmeisiin löylyihin verrattuna.

kivipilarin päälle.

Cilindro H- ja Cilindro F -malleissa kivitila

on ruostumatonta terästä ja ulkovaipan

materiaalina on mustaksi tai valkoiseksi

maalattu, sinkitty teräs.

PC70/PC70E

PC70H/PC70

Kiukaissa on kiinteä ohjauskeskus, jonka

kytkimet PC90/PC90E

PC70F/PC70E

6,8

sijaitsevat

kW 9,0

alhaalla

kW

kiukaan

etupuolella. Cilindro-malleja PC70E PC90H/PC90

A 100 120

PC90F/PC90E

ja PC90E ohjataan erillisellä ohjauskeskuksella

B 100

(esim.

140

Griffin tai C150).

E-mallin

C

kiuas

990

on mahdollista

1190

upottaa

alalauteeseen D 500lisävarusteena 540 saatavan,

ruostumattomasta E 500 teräksestä 560 valmistetun

upotuskauluksen (PC1) avulla.

Suojaetäisyydet (mm)

C

F

Tekniset tiedot

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m 3

Saunan

korkeus

min. mm

Kivitila

max. kg

Liitäntäkaapeli

mm 2

400 V 3N˜

Sulake

A

PC70/H/F 6,8 6–10 1900 80 5 x 1,5 3 x 10

PC70E 6,8 6–10 1900 90 5 x 1,5 3 x 10

PC90/H/F 9,0 8–14 1900, F: 2100 80 5 x 2,5 3 x 16

PC90E 9,0 8–14 1900 90 5 x 2,5 3 x 16

A

A

E

A

A

B

Suojaetäisyydet

A min. mm

Kiuasmalli A min. mm B min. mm C min. mm D min. mm E min. mm F min. mm

Upotuskaulus PC1

(lisävaruste)

D

A

PC70/PC70E 100 100 950 30 520 520

PC70H 30 100 950 30 420 470

PC70F 30 30 950 30 420 420

PC90/PC90E 100 100 950 30 520 520

PC90H 30 100 950 30 420 470

PC90F 30 30 1150 30 420 420

12

Cilindro-kiukaan mitat: leveys 320 mm, syvyys 320 mm ja korkeus 930 mm, paino 10 kg.

Cilindro H -kiukaan mitat: leveys 360 mm, syvyys 340 mm ja korkeus 930 mm, paino 17 kg.

Cilindro F -kiukaan mitat: leveys 360 mm, syvyys 360 mm ja korkeus 930 mm, paino 17 kg.

3N~: min.

1N~: min.


Perhesaunojen kiukaat

Vega

Huippuluokan peruskiuas.

Harvia Vega on tyylikäs kiuas, jota on

helppo käyttää. Kiukaan ruostumattomasta

teräksestä valmistettu ulkovaippa

on kestävä ja tuo saunaasi modernin

ilmeen. Kiukaan käyttökytkimet on sijoitettu

ergonomisesti kiukaan sivulle

ylös, mikä mahdollistaa kytkinten helpon

käytön.

Vega on helppo asentaa erilliseen seinätelineeseen.

Kiukaan symmetrisen

muodon ansiosta kätisyyttä ei joudu

vaihtamaan, vaan se valitaan. Asentamista

helpottaa myös kiukaan sivusta

tehtävät sähkökytkennät.

Vegan rakenne mahdollistaa kiukaan

asentamisen saunan seinään erityisen

matalalle, näin löylyä riittää hyvin

myös alemmille lauteille ja lämpö jakautuu

saunaan entistä tasaisemmin.

Vega-mallit BC45, BC60 ja BC80.

Suojaetäisyydet (mm)

Seinäteline (mm)

min. 1100

C

A

200

A1

B

230

min. 20

min. 150

Seinä

150

100–200

max. 500

100–200

Lattia

130

Tekniset tiedot

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Kivitila

max. kg

400 V 3N˜

liitäntäjohto

mm2

Sulake

A

BC45 4,5 3–6 1900 20 5 x 1,5 3 x 10

BC60 6,0 5–8 1900 20 5 x 1,5 3 x 10

BC80 8,0 7–12 1900 20 5 x 2,5 3 x 16

Kiukaan mitat: leveys 480 mm, syvyys 310 mm ja korkeus 540 mm, paino 11 kg.

Suojaetäisyydet

A min. mm B min. mm C min. mm

35 20 35

50 30 50

100 30 80

Seinäteline

A1 min. mm

145

160

210

13


Fuga

Ainutlaatuisen rentouttava saunanautinto.

Harvia Fuga -vuolukivikiuas tarjoaa ainutlaatuisen

rentouttavan saunanautinnon.

Fugan löylyt ovat kosteat, tasaiset

ja kestoltaan juuri sellaiset, kuin

itse haluat. Suuren kivipinnan ansiosta

Fuga lämmittää koko saunan tasaisesti

aina alalauteilta ja varpaista ylälauteille

ja päälakeen saakka höyryn kohotessa

hellien ylös. Saunan tasainen lämpö saa

kaikki viihtymään.

Harvia Fugassa yhdistyy moderni design,

uniikki vuolukivipinta ja kestävä

laatu. Fugan patentoitu SteamFlow-menetelmä

takaa perhesaunaan erinomaiset

löylyt ohjaten löylyveden kulkemaan

porrasmaisesti vuoroin kivipinnan taakse

ja taas ilmestymään kauniisti höyryten

etupinnalle. Vesi kulkee siis myös

vuolukiven kuuminta eli takapintaa pitkin,

joten löylyt ovat todella nautinnollisen

kosteat.

Fuga on enemmän kuin tavallinen vuolukivikiuas.

Korkealaatuisessa, ruostumattomasta

teräksestä valmistetussa

design-kiukaassa on vakiona helppokäyttöinen

digitaalinen ohjauspaneeli

sekä kiukaan valot, jotka tuovat tunnelmaa

saunaan valaisten nousevaa

höyryä.

Fuga-mallit FU60 ja FU90 on

varustettu erillisellä roiskevesisuojatulla

ohjauspaneelilla,

joka voidaan sijoittaa saunan sisätai

ulkopuolelle. Yhdyskaapelin pituus

on 3 m (optiona 5 tai 10 m).

Malleja FU60E ja FU90E ohjataan erillisellä

ohjauskeskuksella (esim. Griffin

tai C150).

FU60/FU90

Suojaetäisyydet (mm)

100

100 A

100

min. 1000

100

A

FU60E/

FU90E

FU60/

FU90

FU60E/FU90E

B

100

SteamFlow © -vedenhöyrystämismenetelmä

A

takaa nautinnollisen kosteat löylyt.

min. 30

14

Tekniset tiedot

Kiuasmalli Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Vuolukiveä

kg

400 V 3 N˜

liitäntäjohto

mm2

Sulake

A

FU60/FU60E 6,0 5–8 1900 30 5 x 1,5 3 x 10

FU90/FU90E 9,0 8–14 1900 30 5 x 2,5 3 x 16

Kiukaan mitat: leveys 480 mm, syvyys 235 mm ja korkeus 900 mm, paino 20 kg.

Suojaetäisyydet

A min. mm B min. mm

50 230

70 290

Harvia Fugan löylykivi on NunnaUunin MammuttiKiveä,

joka on lämmönvaraus, -luovutus ja kuumuudenkestoominaisuuksiltaan

omaa luokkaansa.


Perhesaunojen kiukaat

Figaro

Valloittava löylyelämys.

Uutuusväri!

Harvia Figaro tuo perhesaunaan jotakin

aivan uutta. Kiukaan suunnittelussa on

yhdistetty modernilla tavalla perinteikkäitä

materiaaleja: terästä ja kiveä. Runsas

kivimäärä, jopa 90 kg, mahdollistaa

miellyttävät, kosteat löylyt. Alhaalta

asti avoin, korkea kivitila tekee löylynheitosta

helppoa, sekä takaa miellyttävän

tasaisen lämpötilan koko saunaan,

alalauteilta alkaen. Figaro asennetaan

lattialle ja tuetaan taustastaan seinään

kiinni. Käyttökytkimet on sijoitettu kiukaan

etuosaan alas.

Kiukaan ulkovaippa on kiiltävä musta

tai valkoinen, ja kivitilaa verhoava ristikko

ruostumatonta terästä. Figaro-mallit

FG70 ja FG90 on varustettu kiinteällä

ohjauskeskuksella. Malleja FG70E ja

FG90E ohjataan erillisellä ohjauskeskuksella

(esim. Griffin tai C150).

Tekniset tiedot

Suojaetäisyydet

Suojaetäisyydet (mm)

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Kivitila

max. kg

400 V 3N˜

liitäntäjohto

mm2

Sulake

A

A min. mm

FG70E/

FG90E

FG70/FG70E 6,8 6–10 1900 90 5 x 1,5 3 x 10

100

FG90/FG90E 9,0 8–14 1900 90 5 x 2,5 3 x 16

Kiukaan mitat: leveys 480 mm, syvyys 260 mm ja korkeus 940 mm, paino 20 kg.

150

A

min. 960

100

min.

30

15


Uutuusväri!

Valkoinen

Musta

Platina

Titanium

Moderna

Digitaalinen design-kiuas.

Harvia Moderna on sähkökiukaiden aatelia.

Moderna lämmittää saunasi nopeasti

ja äänettömästi kylpylämpötilaan.

Harvian patentoiman ohjauselektroniikan

ansiosta sauna on helppo lämmittää

omien lämpömieltymysten mukaan

– jopa asteen tarkkuudella. Erillinen

elektroninen anturi pitää saunan lämpötilan

tasaisena koko saunomisen

ajan. Kiukaan lämpövastukset on suunniteltu

kestämään kovaakin kulutusta.

Modernaa ohjataan erillisellä digitaalisella

ohjauspaneelilla. Siinä on valaistut

kytkimet sekä numeerinen näyttö, joka

näyttää valitun lämpötilan ja ajastimen.

Kiukaan päälläoloaika on aseteltavissa

2–8 tuntiin, tehdasasetus on neljä tuntia.

Ennakkovalinta-aika on ohjelmoitavissa

0–18 tuntiin.

Valitse Modernan värivalikoimasta saunaasi

sopivin: raikas valkoinen, kiiltävä

musta, ylellinen platina tai moderni

titanium (harjattu ruostumaton teräs).

Modernan mallit V45E, V60E ja V80E

on varustettu erillisellä roiskevesisuojatulla

ohjauspaneelilla, joka voidaan

sijoittaa saunan sisä- tai ulkopuolelle.

Yhdyskaapelin pituus on 3 m (optiona 5

tai 10 m).

Suojaetäisyydet (mm)

Seinäteline (mm)

Anturi

60

80

min. 1100

B

C 250

TM Rakennusmaailma

Vertailuvoittaja

A

120

Seinä

min. 150

min. 20

min. 220

min. 290

Lattia

A1

Tekniset tiedot

Suojaetäisyydet

Seinäteline

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Kivitila

max. kg

400 V 3N˜

liitäntäjohto

mm2

Sulake

A

A min. mm B min. mm C min. mm A1 min. mm

V45E 4,5 3–6 1900 20 5 x 1,5 3 x 10

V60E 6,0 5–8 1900 20 5 x 1,5 3 x 10

V80E 8,0 7–12 1900 20 5 x 2,5 3 x 16

35 20 35

40 30 50

70 30 60

110

115

145

16

Kiukaan mitat: leveys 410 mm, syvyys 310 mm ja korkeus 580 mm, paino 15 kg.


Uutuusväri!

Valkoinen

Musta

Perhesaunojen kiukaat

Platina

Teräs

Sound

Uutta rytmiä saunaasi.

Harvia Sound -sarjasta löydät juuri sinulle

sopivan kiukaan. Houkutteleva design

vangitsee katseen. Sound on helppokäyttöinen

ja persoonallinen valinta

saunaasi. Se on moderni ja luotettava

sähkökiuas, jossa on hyvin suunnitellut

yksityiskohdat ja korkealuokkaiset

materiaalit. Kiukaan käyttökytkimet on

sijoitettu kiukaan alaosaan sivulle.

Valitse Sound-sarjan värivaihtoehdoista

miellyttävin: valkoinen, musta, platina

tai ruostumaton teräs.

Sound-sarjan mallit M45, M60 ja M80 on

varustettu kiinteällä ohjauskeskuksella.

Malleja M45E, M60E, M80E ja M90E

ohjataan erillisellä ohjauskeskuksella

(esim. Griffin tai C150).

Suojaetäisyydet (mm)

Seinäteline (mm)

A

min. 1100

B

C

min. 150

A

max. 500

250

120

Seinä

min. 20

min. 265

min. 335

Lattia

A1

min. 150

Tekniset tiedot

Kiuasmalli Teho

kW

Suositeltava

saunan koko

min–max m3

Saunan

korkeus

min. mm

Kivitila

max. kg

400 V 3N˜

liitäntäjohto

mm2

Sulake

A

M45/M45E 4,5 3–6 1900 20 5 x 1,5 3 x 10

M60/M60E 6,0 5–8 1900 20 5 x 1,5 3 x 10

M80/M80E 8,0 7–12 1900 20 5 x 2,5 3 x 16

M90E 9,0 8–14 1900 20 5 x 2,5 3 x 16

Suojaetäisyydet

Seinäteline

A min. mm B min. mm C min. mm A1 min. mm

35 20 35 115

50 30 50 130

100 30 80 180

120 40 100 200

Kiukaan mitat: leveys 420 mm, syvyys 310 mm ja korkeus 620 mm, paino 16 kg.

17


Kiukaan ja

höyrystimen

yhdistelmä!

Topclass

Käyttäjäystävällinen peruskiuas.

Harvia Topclass on helppokäyttöinen

peruskiuas, jonka kivitila ja ulkovaippa

on ruostumatonta terästä. Valaistu ohjauspaneeli

on sijoitettu kiukaan sivulle

ylös, jolloin kytkinten käsittely onnistuu

hämärässäkin saunassa. Kiuas on

asennettavissa oikea- tai vasenkätiseksi

erilliseen seinätelineeseen.

Topclass-mallit KV30, KV45, KV60 ja

KV80 on varustettu kiinteällä ohjauspaneelilla.

Malleja KV30E, KV45E, KV60E

ja KV80E ohjataan erillisellä ohjauskeskuksella

(esim. Griffin tai C150).

Topclass Combi

Elämys aisteille.

Harvia Topclass Combi on sähkökiukaan

ja höyrystimen yhdistelmä, joka

tarjoaa erilaisia saunanautintoja. Voit

valita perinteisen saunan, höyrysaunan,

yrttisaunan tai tuoksusaunan.

Tämä kiuas on oikea valinta sinulle,

joka arvostat pehmeitä ja kosteita

löylyjä sekä tuoksujen tuomaa tunnelmaa.

Topclass Combi on seinämallin sähkökiuas,

jonka pintamateriaali on huippulaatuista

ruostumatonta terästä. Vesisäiliön

tilavuus on 5,5 litraa. Kiukaassa

on vuolukivikupit löylytuoksuja varten

ja ruostumaton teräsritilä pussituoksuille.

Combi-kiukaita ohjataan erillisellä Griffin

Combi- tai C105S Logix -ohjauskeskuksella.

Topclass Combi -mallit ovat

KV50SE, KV60SE, KV80SE ja KV90SE.

Tehdasasennettu automaattinen vesisäiliön

täyttö on vakiona malleissa

KV50SEA, KV60SEA, KV80SEA ja

KV90SEA. Automaattimallit vaativat

kiukaan läheisyyteen sulkuventtiilillä

varustetun vesipisteen.

Suojaetäisyydet (mm)

Seinäteline (mm)

100

Anturi

min. 1100

C

A

A

265

B

min. 40

min. 30

120

Seinä

min. 150

min. 280

Lattia

A1

A1

A1* Kytkinkotelo seinää

vasten (min.)

Tekniset tiedot

Suojaetäisyydet

Seinäteline

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Kivitila

max. kg

400 V 3N˜

liitäntäjohto

mm2

Sulake

A

A min. mm B min. mm C min. mm

A1 min. mm

A1*min. mm

18

KV30/KV30E 3,0 2–4 1900 20 4 x 1,5 2 x 10

KV45/KV45E 4,5 3–6 1900 20 5 x 1,5 3 x 10

KV60/KV60E 6,0 5–8 1900 20 5 x 1,5 3 x 10

KV80/KV80E 8,0 7–12 1900 20 5 x 2,5 3 x 16

KV50SE/KV50SEA 5,0 3–6 1900 20 5 x 1,5 + 2 x 1,5 3 x 10

KV60SE/KV60SEA 6,0 5–8 1900 20 5 x 1,5 + 2 x 1,5 3 x 10

KV80SE/KV80SEA 8,0 7–12 1900 20 5 x 2,5 + 2 x 2,5 3 x 16

KV90SE/KV90SEA 9,0 8–14 1900 20 5 x 2,5 + 2 x 2,5 3 x 16

Topclass-kiukaan mitat: leveys 450/410 (E) mm, syvyys 300 mm ja korkeus 650 mm, paino 16 kg.

Topclass Combi -kiukaan mitat: leveys 400 mm, syvyys 360 mm ja korkeus 640 mm, paino 16 kg.

20 30 60

35 30 80

50 30 120

100 30 150

35 10 20

50 10 60

100 10 90

120 10 100

80 195

95 195

110 195

160 195

95 -

110 -

160 -

180 -


Perhesaunojen kiukaat

Forte

Pehmeät löylyt – lupa rentoutua.

Uutuusväri!

Aina valmis Harvia Forte on moderni

versio varaavasta sähkökiukaasta. Siinä

on samat taloudelliset ominaisuudet

verhoiltuna tyylikkäästi muotoiltuun ulkokuoreen.

Forte on sekä tekniikaltaan

että muotoilultaan varaavien kiukaiden

huippuluokkaa.

Fortelle ominainen matala saunomislämpötila

takaa miellyttävän kosteat

ja runsaat löylyt. Parhaiten kiukaan

ominaisuudet tulevat esille hyvin lämpöeristetyissä

saunoissa, joissa ei ole

käytetty massiivisia materiaaleja (esim.

betoni, hirsi tai lasitiili). Tehokkaan lämpöeristyksen

ansiosta kiukaan energiatalous

on hyvä.

Harvia Forten käyttökytkimet on keskitetty

kiukaan etuosan valaistuun

digitaaliseen ohjauspaneeliin, josta on

helppo säätää kiukaan lämpötilaa ja

valita lämmitysteho. Uuden mullistavan

tekniikan ansiosta Forte-kiuas lämpiää

taas uudelleen löylykuntoon muita vastaavia

kiuasmalleja nopeammin. Forte

on varaavaksi kiukaaksi matala: sen

korkeus on ainoastaan 830 mm, joten

löylyä riittää hyvin myös alalauteille.

Kiukaan kivitila on ruostumatonta terästä.

Forte-kiukaassa tulee käyttää

vain suuria, lohkottuja kiuaskiviä (kivikoko

yli 10 cm). Katso lisätietoa kiuaskivistä

sivulta 5.

Forten pehmeät löylyt sopivat hyvin

perhesaunoihin. Valitse saunaasi joko

raikas valkoinen, kiiltävän musta tai

ruostumattomasta teräksestä valmistettu

Forte.

Forte-mallit AF4, AF6 ja AF9.

Tekniset tiedot

Suojaetäisyydet (mm)

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m 3

Saunan

korkeus

min. mm

Kivitila

max. kg

400 V 3N˜

liitäntäjohto

mm 2

Sulake

A

AF4 4,0 5–8 1900 100 5 x 1,5 3 x 10

AF6 6,0 7–12 1900 100 5 x 1,5 3 x 10

AF9 9,0 10–15 1900 100 5 x 2,5 3 x 16

Kiukaan mitat: leveys 500 mm, syvyys 535 mm ja korkeus 830 mm,

paino 30 kg.

min. 1000

min. 30

min. 100

min. 50

min. 20 min. 50 min. 20

min. 30

min. 700

max. 500

min. 100 min. 100

19


Harvian suurten saunojen ja yhteisösaunojen kiukaat

Yhteinen rentoutumishetki miellyttävissä löylyissä on jaettu nautinto.

Suurten saunojen ja jatkuvassa käytössä olevien saunojen kiukailta vaaditaan tehoa ja kestävyyttä. Saunan kosteuden ja lämmön

on pysyttävä tasaisena pitkiäkin aikoja. Harvian yhteisösaunojen kiukaat sopivat ominaisuuksiltaan erityisesti kerros- ja rivitalojen

saunoihin, uimahalleihin, kylpylöihin ja suuriin edustussaunoihin.

20


Suurten saunojen ja

yhteisösaunojen kiukaat

Elegance

Edustava laatukiuas.

Harvia Elegance on edustava kiuas, joka

vangitsee katseet. Se sopii asennettavaksi

saunaan vaikka keskelle lattiaa tai

upotettavaksi lauderatkaisuun. Kiuas

pääsee parhaiten oikeuksiinsa yhteisösaunoissa

ja tilavissa perhesaunoissa.

Elegancen ulkonäköä voi täydentää

kauniin punertavalla, tervalepästä valmistetulla

puukaiteella, joka sopii hyvin

ruostumattomasta teräksestä valmistettuun

ulkovaippaan. Kaide on saatavana

myös halogeenivaloilla varustettuna,

jolloin se riittää saunan valaistukseksi

ja lisää tunnelmaa.

Elegance-kiuasta ohjataan erillisellä

ohjaus keskuksella (esim. Griffin, C150

tai C260). Elegance-mallit F10,5, F15,

F16,5 ja F18.

Lisävarusteet:

Puukaide, tervaleppää:

ulkomitat 650 x 650 mm,

korkeus 50 mm.

Valokaide, tervaleppää (kuvassa):

ulkomitat 650 x 650 mm,

korkeus 170 mm,

4 x 10 W halogeenivaloa.

Suojaetäisyydet (mm)

min. 1400

C A C C

C C C C C C

A

Anturi

min. 1400

A

Anturi

min. 1400

max. 200

min. 100

Anturi

max. 700

min. 30 min. 30 min. 30

min. 30 min. 30 min. 30 min. 30 min. 30 min. 30

Tekniset tiedot

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Kivitila

max. kg

Keskukselle

400 V 3N˜ kaapelit mm2

Anturille

Liitäntäjohto

kiukaalle

Sulake

A

F10,5 10,5 9–18 2100 60 5 x 2,5 4 x 0,25 5 x 2,5 3 x 16

F15 15,0 14–26 2100 60 5 x 6,0 4 x 0,25 5 x 2,5 3 x 25

F16,5 16,5 16–30 2100 60 5 x 6,0 4 x 0,25 2 x 5 x 2,5 3 x 25

F18 18,0 20–35 2100 60 5 x 10 4 x 0,25 2 x 5 x 2,5 3 x 35

Suojaetäisyydet

A min. mm A max. mm C min. mm

100 200 50

150 250 100

150 250 100

150 250 100

Kiukaan mitat: leveys 500 mm, syvyys 500 mm ja korkeus 700 mm, paino 26 kg.

21


Kiukaan ja

höyrystimen

yhdistelmä!

Senator

Tyylikäs ja näppäränkokoinen.

Senator Combi

Ylellinen elämys aisteille.

Harvia Senator on lattiamallin sähkökiuas,

joka on suunniteltu erityisesti

lauteilla pitkään viihtyville. Kiukaan

suuren kivitilan ja kuuden vastuksen

ansiosta sauna lämpenee tasaisesti ja

tehokkaasti. Tasaisessa lämmössä ja

leppoisissa löylyissä saunojat jaksavat

kylpeä pitempään.

Senator on valmistettu lähes kauttaaltaan

ruostumattomasta teräksestä. Se

sopii hyvin esimerkiksi perhesaunoihin

sekä rivi- ja kerrostalojen pienehköihin

yhteisösaunoihin.

Senator-kiuasta ohjataan erillisellä

ohjaus keskuksella (esim. Griffin tai

C150). Senator-mallit T9 ja T10,5.

Harvia Senator Combi on yhdistetty sähkökiuas

ja höyrystin, joka tarjoaa monta

eri saunomistapaa. Saat saunastasi

perinteisen saunan, höyrysaunan, yrttisaunan

ja tuoksusaunan – kaikki saunaelämykset

samassa paketissa.

Senator Combi on lattiamallin sähkökiuas,

jonka pintamateriaali on huippulaatuista

ruostumatonta terästä. Vesisäiliön

tilavuus on 5,5 litraa. Kiukaassa on

vuolukivikupit löylytuoksuja varten ja

ruostumaton teräsritilä pussituoksuille.

Combi-kiukaita ohjataan erillisellä Griffin

Combi- tai C105S Logix -ohjauskeskuksella.

Senator Combi -mallit T7C ja T9C.

Tehdasasennettu automaattinen vesisäiliön

täyttö on vakiona malleissa T7CA ja

T9CA. Automaattimallit vaativat kiukaan

läheisyyteen sulkuventtiilillä varustetun

vesipisteen.

Suojaetäisyydet (mm)

min. 1250

Anturi

min. 1250

C A C C C C C

C C C

A

A

Anturi

min. 1250

max. 200

Anturi

min. 100

max. 650

B B B B B B B B B

Tekniset tiedot

Suojaetäisyydet

22

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Kivitila

max.

kg

400 V 3N˜

liitäntäjohto mm2

Sulake

A

T9 9,0 8–14 1900 40 5 x 2,5 3 x 16

T10,5 10,5 9–15 1900 40 5 x 2,5 3 x 16

T7C/T7CA 7,0 6–9 1900 35 5 x 2,5 + 2 x 2,5 3 x 16

T9C/T9CA 9,0 8–14 1900 35 5 x 2,5 + 2 x 2,5 3 x 16

Senator-kiukaan mitat: leveys 465 mm, syvyys 345 mm ja korkeus 660 mm, paino 19 kg.

Senator Combi -kiukaan mitat: leveys 345 mm, syvyys 465 mm ja korkeus 660 mm, paino 20 kg.

A min. mm A max. mm B min. mm C min. mm

120 150 50 80

150 180 50 100

80 120 35 60

120 150 50 80


Suurten saunojen ja

yhteisösaunojen kiukaat

Kiukaan ja

höyrystimen

yhdistelmä!

Club, Club Combi ja Profi

Superkiukaat kovaan käyttöön.

Harvia Club ja Profi -kiukaat on suunniteltu

oikeiksi superkiukaiksi, jotka jaksavat

löylyttää vaikka aamusta iltaan isompiakin

joukkoja.

Suurten saunojen ja jatkuvassa käytössä

olevien kiukaiden on oltava toimivia,

tehokkaita sekä mukavia käyttää. Lattiamalliset

Club- ja Profi-sähkökiukaat ovat

maailmankuulua Harvia-laatua. Ne on

valmistettu kokonaan ruostumattomasta

teräksestä ja niissä on kovaan käyttöön

tarvittavaa voimaa ja kestävyyttä.

Club- ja Profi-kiukaat soveltuvat erinomaisesti

kerrostalojen, hotellien, lomakeskusten

ja uimahallien saunoihin,

tilaviin perhesaunoihin sekä muihin

paljon käytettäviin saunoihin. Voit valita

saunatilaan sopivan kiukaan kahdesta

kokovaihtoehdosta ja useista eri tehovaihtoehdoista.

Club-kiuasmallistosta löytyy myös höyrystimellä

varustetut mallit (Combi),

joissa on automaattinen vesisäiliön täyttö.

Automaattimallit vaativat kiukaan läheisyyteen

sulkuventtiilillä varustetun

vesipisteen. Club Combi -malleja K11GS,

K13,5GS ja K15GS ohjataan erillisellä

Griffin Combi- tai C105S Logix -ohjauskeskuksella.

Club- ja Profi-kiukaita ohjataan erillisellä

ohjauskeskuksella (esim. Griffin,

C150VKK, C260). Club-mallit K11G,

K13,5G ja K15G. Profi-mallit L20, L26,

L30 ja L33.

Suojaetäisyydet (mm)

Anturi

Anturi

D

max. 200

min. 100

Anturi

D

D

C A C C C C C C

A

A

C

C

max. 700

B B B B B B B B B

Tekniset tiedot

Suojaetäisyydet

PROFI CLUB COMBI CLUB

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m3

Saunan

korkeus

min. mm

Kivitila

max.

kg

400 V 3N˜kaapelit mm2

Keskukselle

Anturille

Liitäntäjohto

kiukaalle

K11G 11,0 9–16 1900 60 5 x 2,5 4 x 0,25 5 x 2,5 3 x 16

K13,5G 13,5 11–20 2100 60 5 x 4,0 4 x 0,25 5 x 2,5 3 x 20

K15G 15,0 14–24 2100 60 5 x 6,0 4 x 0,25 5 x 2,5 3 x 25

K11GS 10,3 9–16 1900 60 5x1,5+4x1,5 3 x 16

K13,5GS 13,5 11–20 2100 60 5x2,5+4x1,5 3 x 20

K15GS 15,5 14–24 2100 60 5x2,5+4x1,5 3 x 25

Etu-

sulake A

Kiukaalle

ryhmä 1 ja 2

Sulake

A

L20 20,0 18–30 2100 100 5 x 10 4 x 0,25 5 x 2,5 3 x 35

L26 26,0 30–46 2200 100 5 x 16 4 x 0,25 5 x 6,0 3 x 50

L30 30,0 40–56 2200 100 5 x 16 4 x 0,25 5 x 6,0 3 x 50

L33 33,0 46–66 2200 100 5 x 16 4 x 0,25 5 x 6,0 3 x 50

Club-kiukaan mitat: leveys 505 mm, syvyys 430 mm ja korkeus 700 mm, paino 25 kg.

Club Combi -kiukaan mitat: leveys 505 mm, syvyys 490 mm ja korkeus 700 mm, paino 30 kg.

Profi-kiukaan mitat: leveys 500 mm, syvyys 900 mm ja korkeus 730 mm, paino 60 kg.

A min. mm A max. mm B min. mm C min. mm D min. mm

70 170 50 70 1200

100 200 50 100 1400

100 200 50 100 1400

70 170 50 70 1200

100 200 50 100 1400

100 200 50 100 1400

160 - 100 200 1400

160 - 100 200 1500

200 - 100 200 1500

200 - 100 200 1500

Club Combi vaatii erillisen

sähkösyötön sekä kiukaalle

(3-vaiheinen 16/25A) että

ohjauskeskukselle

(1-vaiheinen 10A).

23


Legend

Mahtikiuas iänikuinen.

PO11

PO165

Harvia Legend tarjoaa saunojalle löylyelämyksen

vailla vertaa. Tämä suuri

kiuas vie saunojan aikakaudelle, jolloin

kiuas sai syntynsä – se on kiuas aidoimmillaan.

Legendin patinoitu teräskehikko

pitää sisällään suuren kivimäärän,

joka lämmetessään tuottaa mahtavat

löylyt isompaankin saunaan. Kivitilan

avoimen rakenteen ansiosta koko kiukaan

ulkopinta on saunojan käytössä

löylynheittoa varten. Suureen kivimäärään

varautunut lämpö mahdollistaa

myös reilumman löylynheiton jopa matalassa

lämpötilassa – saat saunaasi

miellyttävän kosteat löylyt.

Legend-kiukaan pyöreän muodon ansiosta

kiuas voidaan asentaa vaikka keskelle

saunaa ja upottaa lauderatkaisuun.

Kiuasta ohjataan erillisellä ohjauskeskuksella

(esim. Griffin, C150 tai C260).

Legend-mallit PO11 ja PO165.

Täydennä saunasi sisustus Legend-kiukaiden

kanssa ulkonäöllisesti hyvin yhteensopivilla

tuotteilla: Legend-lasiovi ja

-saunavalaisin.

Legend-lasioven karmit ovat mustaksi

sävytettyä mäntyä, ja kahva on mustaksi

maalattua lehtipuuta. Oven lasin värinä

voi olla kirkas, pronssi, savunharmaa tai

satiini. Legend-lasiovi on saatavana kaikkina

vakiokokoina: 7 x 19, 8 x 19, 9 x 19,

8 x 21 ja 9 x 21. Ovi on saatavana myös

mustaksi maalatulla alumiinikarmilla.

Legend-saunavalaisin

on maalattu

mustaksi. Mitat 230

x 180 mm (leveys x

korkeus). Sisältää

lampun ja varjostimen.

Suojausluokka

IP44, polttimo E14

(max. 40 W) ei sisälly

toimitukseen.

Tekniset tiedot

Kiuasmalli

Teho

kW

Suositeltava

saunan koko

min.-max. m 3

Saunan

korkeus

min. mm

Kivitila

max.

kg *

400 V 3N˜kaapelit mm2

Keskukselle Anturille Kiukaalle

Sulake A

PO11 11,0 9–20 1900 120 5 x 2,5 4 x 0,25 5 x 2,5 3 x 16

PO165 16,5 16–35 2100 220 5 x 6,0 4 x 0,25 5 x 2,5 3 x 25

PO11-kiukaan mitat: halkaisija 530 mm ja korkeus 740 mm, paino 30 kg.

* Kivimäärä 120 kg: 40 kg AC3000-kiviä (kivikoko ø 5–10 cm) ja 80 kg

AC3020-kiviä (kivikoko ø 10–15 cm).

PO165-kiukaan mitat: halkaisija 600 mm ja korkeus 830 mm, paino 33 kg.

* Kivimäärä 220 kg AC3020-kiviä (kivikoko ø 10–15 cm).

Suojaetäisyydet (mm)

ja anturin sijaintivaihtoehdot (A, B)

PO11:

min. 100, max. 150

PO165:

min. 200, max. 300

min. 100

PO11: min. 1100, PO165: min. 1250

PO11:

min. 100,

max. 200

PO165:

min. 150,

max. 300

Suojakaide

SASPO240 kiukaalle PO165

ja SASPO241 kiukaalle PO11

(lisävaruste)

24


Tuotteiden SSTL-numerot

TUOTE SSTL-nro TUOTE SSTL-nro TUOTE

SSTL-nro

VEGA COMPACT

VEGA COMPACT BC23 8260823

VEGA COMPACT BC35 8260835

DELTA

DELTA D23 8261223

DELTA D36 8261236

DELTA EE

DELTA EE D23EE 8261212

DELTA EE D29EE 8261213

DELTA EE D36EE 8261214

GLOBE

GLOBE GL70 8261091

GLOBE GL110 8261092

GLOBE GL70E 8261218

GLOBE GL110E 8261219

Kiinnitystarvikkeet Globe-kiukaaseen:

SEINÄKIINNITYSTELINE HGL1 8261098

SEINÄKIINNITYSTELINE HGL2 8261099

JALUSTA HGL3 8261094

JALUSTA HGL5 8261093

KATTORIPUSTUSSARJA HGL4 8261096

Lisävarusteet Globe-kiukaaseen:

SUOJAKAIDE HGL6 8261202

SUOJAKAIDE HGL7 8261203

LAUDESUOJALASI HGL8 8261205

KIVI

KIVI PI70 8266218

KIVI PI90 8266219

KIVI PI70E 8266220

KIVI PI90E 8266221

Lisävarusteet Kivi-kiukaaseen:

UPOTUSKAULUS HPI1 8266231

SUOJAKAIDE HPI2 8266232

SUOJAKAIDE HPI4 8261216

KIUASSUOJA SASPI231 8261004

KIUASSUOJA LED-VALOLLA

SASPI230 8261005

CILINDRO, CILINDRO H

JA CILINDRO F

CILINDRO PC70 8261006

CILINDRO PC70V, VALKOINEN 8261232

CILINDRO PC90 8261007

CILINDRO PC90V, VALKOINEN 8261238

CILINDRO E PC70E 8261002

CILINDRO E PC70VE, VALKOINEN 8261233

CILINDRO E PC90E 8261003

CILINDRO E PC90VE, VALKOINEN 8261239

CILINDRO H PC70H 8261008

CILINDRO H PC70VH, VALKOINEN 8261234

CILINDRO H PC90H 8261011

CILINDRO H PC90VH, VALKOINEN 8261240

CILINDRO F PC70F 8261013

CILINDRO F PC70VF, VALKOINEN 8261235

CILINDRO F PC90F 8261014

CILINDRO F PC90VF, VALKOINEN 8261241

Lisävaruste Cilindro E -kiukaisiin:

UPOTUSKAULUS PC1 8261090

FUGA

FUGA FU60 8266226

FUGA FU90 8266229

FUGA FU60E 8266406

FUGA FU90E 8266409

FIGARO

FIGARO FG70, MUSTA 8261151

FIGARO FG70V, VALKOINEN 8261251

FIGARO FG90, MUSTA 8261152

FIGARO FG90V, VALKOINEN 8261252

FIGARO FG70E, MUSTA 8261153

FIGARO FG70VE, VALKOINEN 8261253

FIGARO FG90E, MUSTA 8261154

FIGARO FG90VE, VALKOINEN 8261254

MODERNA

MODERNA V45E, PLATINA 8261325

MODERNA V45E, MUSTA 8261155

MODERNA V45E, TITANIUM 8261354

MODERNA V45E, VALKOINEN 8261248

MODERNA V60E, PLATINA 8261327

MODERNA V60E, MUSTA 8261156

MODERNA V60E, TITANIUM 8261356

MODERNA V60E, VALKOINEN 8261249

MODERNA V80E, PLATINA 8261329

MODERNA V80E, MUSTA 8261157

MODERNA V80E, TITANIUM 8261358

MODERNA V80E, VALKOINEN 8261250

SOUND

SOUND M45, PLATINA 8266241

SOUND M45, MUSTA 8261144

SOUND M45, TERÄS 8266242

SOUND M45, VALKOINEN 8261255

SOUND M60, PLATINA 8266261

SOUND M60, MUSTA 8261145

SOUND M60, TERÄS 8266262

SOUND M60, VALKOINEN 8261256

SOUND M80, PLATINA 8266281

SOUND M80, MUSTA 8261146

SOUND M80, TERÄS 8266282

SOUND M80, VALKOINEN 8261257

SOUND E

SOUND M45E, PLATINA 8266244

SOUND M45E, MUSTA 8261140

SOUND M45E, TERÄS 8266245

SOUND M45E, VALKOINEN 8261258

SOUND M60E, PLATINA 8266264

SOUND M60E, MUSTA 8261141

SOUND M60E, TERÄS 8266265

SOUND M60E, VALKOINEN 8261259

SOUND M80E, PLATINA 8266284

SOUND M80E, MUSTA 8261142

SOUND M80E, TERÄS 8266285

SOUND M80E, VALKOINEN 8261260

SOUND M90E, PLATINA 8266291

SOUND M90E, MUSTA 8261143

SOUND M90E, TERÄS 8266292

SOUND M90E, VALKOINEN 8261261

VEGA

VEGA BC45 8260804

VEGA BC60 8260806

VEGA BC80 8260808

TOPCLASS

TOPCLASS KV30 8260745

TOPCLASS KV45 8260746

TOPCLASS KV60 8260752

TOPCLASS KV80 8260753

TOPCLASS KV30E 8261133

TOPCLASS KV45E 8261134

TOPCLASS KV60E 8261136

TOPCLASS KV80E 8261138

TOPCLASS COMBI

TOPCLASS COMBI KV50SE 8266005

TOPCLASS COMBI KV60SE 8266006

TOPCLASS COMBI KV80SE 8266008

TOPCLASS COMBI KV90SE 8266009

TOPCLASS COMBI automaatti

TOPCLASS COMBI KV50SEA 8266015

TOPCLASS COMBI KV60SEA 8266016

TOPCLASS COMBI KV80SEA 8266018

TOPCLASS COMBI KV90SEA 8266019

SAUNA STEAMER

SAUNA STEAMER SS20 8261299

SAUNA STEAMER SS20A 8261297

FORTE

FORTE AF4, RUOSTUMATON TERÄS 8261084

FORTE AF4, MUSTA 8261148

FORTE AF4, VALKOINEN 8261242

FORTE AF6, RUOSTUMATON TERÄS 8261086

FORTE AF6, MUSTA 8261149

FORTE AF6, VALKOINEN 8261244

FORTE AF9, RUOSTUMATON TERÄS 8261088

FORTE AF9, MUSTA 8261150

FORTE AF9, VALKOINEN 8261245

ELEGANCE

ELEGANCE F10,5 8266110

ELEGANCE F15 8266115

ELEGANCE F16,5 8266116

ELEGANCE F18 8266118

Lisävarusteet Elegance-kiukaaseen:

PUUKAIDE HRE1 8266190

VALOKAIDE HRE2 8266191

SENATOR

SENATOR T9 8261009

SENATOR T10,5 8261010

SENATOR COMBI

SENATOR COMBI T7C 8266057

SENATOR COMBI T9C 8266069

SENATOR COMBI automaatti

SENATOR COMBI T7CA 8266058

SENATOR COMBI T9CA 8266070

CLUB

CLUB K11G 8260711

CLUB K13,5G 8260713

CLUB K15G 8260715

CLUB COMBI

CLUB COMBI K11GS 8266211

CLUB COMBI K13,5GS 8266213

CLUB COMBI K15GS 8266215

PROFI

PROFI L20 8260740

PROFI L26 8260743

PROFI L30 8260747

PROFI L33 8260748

LEGEND

LEGEND PO11 8261100

LEGEND PO165 8266217

Lisävarusteet Legend-kiukaIsIIn:

SUOJAKAIDE SASPO240 8261220

SUOJAKAIDE SASPO241 8261221

OHJAUSKESKUS C-SARJA

OHJAUSKESKUS C150 8261193

OHJAUSKESKUS C150VKK 8261194

OHJAUSKESKUS C260 8261201

OHJAUSKESKUS C105S Logix 8266090

LUKITTAVA KANSI KA3 8261199

OHJAUSKESKUS GRIFFIN

OHJAUSKESKUS CG170 8266520

OHJAUSKESKUS CG170C 8266522

OHJAUSKESKUS CG170I 8266524

OHJAUSKESKUS CG170T 8266230

LISÄVARUSTEET

VÄRIVALO 8266196

FUTURA-VÄRIVALO 4102400

KAIUTTIMET 80 W 7910080

KIUASKIVET

KIUASKIVET Ø alle 10 cm, 20 kg 8260795

KIUASKIVET Ø 10–15 cm, 20 kg 8260796

INFRAPUNALAITTEET

COMFORT-INFRAPUNALAITE 8100802

CARBON-INFRAPUNALAITE 8100800

TUOTTEET HÖYRYHUONEESEEN

HELIX-HÖYRYNKEHITIN HGX45 8261222

HELIX-HÖYRYNKEHITIN HGX60 8261225

HELIX-HÖYRYNKEHITIN HGX90 8261226

HELIX-HÖYRYNKEHITIN HGX11 8261227

HELIX PRO -HÖYRYNKEHITIN HGP22 8261230

HELIX PRO -HÖYRYNKEHITIN HGP30 8261231

HELIX-LISÄTEHOYKSIKKÖ HGX11L 8261229

HÖYRYSUUTIN 8266515

AUTOM. TYHJENNYSVENTTIILI 8266517

Tuoksupumppu 8261262

EuKalyptus-höyrytuoksu 5901133

SSTL-numerot ovat sähköliikkeiden käyttämiä tilausnumeroita.

25


Harvia-ohjauskeskukset

Anturi

51

Ohjauskeskukset tekevät saunan käytöstä vaivatonta. Valitse

erillisellä ohjauskeskuksella ohjattava kiuastyyppi, jonka

jälkeen voit päättää millainen ohjauskeskus sopii saunasi

käyttötarkoitukseen. Harvian monipuolisesta valikoimasta

löydät erilliset ohjauskeskukset kotiin ja julkisiin tiloihin.

Harvia-ohjauskeskukset ovat pinta-asennettavia ja ne asennetaan

saunan ulkopuolelle kuivaan tilaan. Ohjauskeskusten

toiminnot on toteutettu nykyaikaisella prosessoritekniikalla

ja keskuksen anturi on varustettu palautettavalla ylikuumenemissuojalla.

Harvia Griffin on tyylikäs digitaalinen ohjauskeskus. Griffinohjauskeskusten

tuoteperheeseen kuuluu neljä ohjauskeskusmallia

eri laitteiden ohjaamiseen: Harvia Griffin (CG170)

sähkökiukaan ohjaamiseen, Harvia Griffin Combi (CG170C)

27 73

Combi-kiukaan tai kiukaan ja höyrystimen yhdistelmän ohjaamiseen

ja Harvia Griffin Infra (CG170I) infrapunalaitteiden

ohjaamiseen. Harvia Griffin Colour Light -ohjauskeskuksella

(CG170T) ohjataan Harvia-värivalolaitetta.

Griffin-ohjauskeskuksiin CG170, CG170I ja CG170T on saatavana

lisätehoyksiköitä. Jopa 8 tehoyksikköä voidaan kytkeä

sarjaan siten, että niitä käytetään samalla ohjauspaneelilla.

280 112

SACF10

Tämä mahdollistaa enimmillään 8 kiukaan, 64 infrapunalaitteen

tai 16 värivalolaitteen ohjaamisen ohjauskeskusmallis-

102

ta riippuen.

C-sarja koostuu perusohjauskeskuksista, joilla mallista riippuen

voi ohjata erilaisia ja eritehoisia kiukaita. 350 Katso tarkem-

SACF150, SACF165S

mat tiedot alta.

350

155 39

66

155

22

7

Tyyppi

Griffin

Ohjauspaneeli, tehoyksikkö

ja erillinen anturi sisältyvät

toimitukseen.

400 V 3N˜

CG170, Griffin

Ohjauskeskus kiukaan ohjaamiseen.

Max. 17 kW

CG170C, Griffin Combi

Ohjauskeskus Combi-kiukaan

tai kiukaan ja höyrystimen

yhdistelmän ohjaamiseen. Max.

suoraan kiukaalle 11 kW, omalla

kontaktorilla varustetulle Combikiukaalle

17 kW

CG170T, Griffin Colour Light

Ohjauskeskus värivalojen ohjaamiseen.

Max. kuorma/tehoyksikkö

2 x 50 W värivalolaitetta

Kiukaille

KV30E–KV80E (3–8 kW)

M45E–M90E (4,5–9 kW)

FU60E–FU90E (6–9 kW)

FG70E–FG90E (6,8–9 kW)

PI70E–PI90E (6,9–9 kW)

PC70E–PC90E (6,9–9 kW)

T9–T10,5 (9–10,5 kW)

F10,5–F15 (10,5–15 kW)

K11G–K15G (11–15 kW)

PO11–PO165 (11–16,5 kW)

KV50SE/A–KV90SE/A (5–9 kW)

T7C/A–T9C/A (7–9 kW)

K11GS–K15GS (10,3–15,5 kW)

KV30E–KV80E (3–8 kW)

M45E–M90E (4,5–9 kW)

FU60E–FU90E (6–9 kW)

FG70E–FG90E (6,8–9 kW)

PI70E–PI90E (6,9–9 kW)

PC70E–PC90E (6,9–9 kW)

T9–T10,5 (9–10,5 kW)

F10,5 (10,5 kW)

K11G (11 kW)

PO11 (11 kW)

SS20/A

Toiminnot

Digitaalinen ohjauskeskus

- asettelulämpötila +(40–110) °C

- valaistuksen ja tuulettimen ohjaus

- ylimääräisen lämpöanturin asentaminen

mahdollinen (lisävaruste)

- Multidrive (max. 8 tehoyksikköä)

CG170

94

Digitaalinen ohjauskeskus113

- asettelulämpötila +(40–110) °C

- kiukaan ohjaus

- höyrystimen ohjaus RH 20–95 %

- kiukaan ja höyrystimen ohjaus

- valaistuksen ja tuulettimen ohjaus

Digitaalinen ohjauskeskus

- värien vaihtumisnopeuden asetusväli 5–120 s

- valojen kirkkauden asetusväli 20–100 %

- Multidrive (max. 8 tehoyksikköä)

Ajat

- päälläoloajan säätöalue 1–12 h

- ennakkovalinta-aika 0–12 h

145

205

SACF100

- päälläoloajan säätöalue 1–12 h

- ennakkovalinta-aika 0–12 h

321

223

Ohjauspaneeli

66

Tehoyksikkö

270

CG170

94

223

Tehoyksikkö

Anturi

51

27 73

250 250 70

223

113

201

250

80

CG170I, Griffin Infra

Ohjauskeskus infrasaunan infrapunalaitteiden

ohjaamiseen. Max.

kuorma/tehoyksikkö 3,6 kW

Digitaalinen ohjauskeskus

- asettelulämpötila +(25–50) °C

- valaistuksen ohjaus

- Multidrive (max. 8 tehoyksikköä)

250 - päälläoloajan 70 säätöalue 1–12 h

350

C150

Erillinen anturi sisältyy toimitukseen

400 V 3N˜

max. 17 kW

KV30E–KV80E (3–8 kW)

M45E–M90E (4,5–9 kW)

FU60E–FU90E (6–9 kW)

FG70E–FG90E (6,8–9 kW)

PI70E–PI90E (6,9–9 kW)

PC70E–PC90E (6,9–9 kW)

T9–T10,5 (9–10,5 kW)

F10,5–F16,5 (10,5–16,5 kW)

K11G–K15G (11–15 kW)

PO11–PO165 (11–16,5 kW)

223

Digitaalinen ohjauskeskus

- numeerinen lämpötilan näyttö max. +125 °C

- asettelulämpötila +(40–110) °C

- päällä 4 h

(vaihtoehtoisesti 1–12 h)

- ennakkovalinta-aika 0–12 h

223

C150, C150VKK,

C260, C105S Logix

250 70

280

26

C150VKK

Erillinen anturi sisältyy toimitukseen

400 V 3N˜

max. 17 kW

C260

Ohjauskeskus, 2-ryhmäinen

tehoyksikkö ja erillinen anturi

sisältyvät toimitukseen

400 V 3N˜

16A, max. 22 kW

25A, max. 34 kW

KA3

(lisävaruste)

C105S Logix

Ohjauskeskus ja kaksi anturia

400 V 3N˜

max. 10,5 kW

(K15GS, max. 15,5 kW)

Ohjauspaneeli

Vakiona seuraavassa sarakkeessa

mainituissa malleissa.

Ei saatavana muihin malleihin.

KV30E–KV80E (3–8 kW)

M45E–M90E (4,5–9 kW)

FU60E–FU90E (6–9 kW)

FG70E–FG90E (6,8–9 kW)

PI70E–PI90E (6,9–9 kW)

T9–T10,5 (9–10,5 kW)

F10,5–F16,5 (10,5–16,5 kW)

K11G–K15G (11–15 kW)

PO11–PO165 (11–16,5 kW)

F16,5–F18 (10,5–18 kW)

K11G–K15G (11–15 kW)

PO11–PO165 (11–16,5 kW)

L20–L33 (20–33 kW)

KV50SE/A–KV90SE/A (5–9 kW)

T7C/A–T9C/A (7–9 kW)

K11GS–K15GS (10,3–15,5 kW)

KV30E–KV80E (3–8 kW)

M45E–M90E (4,5–9 kW)

FU60E–FU90E (6–9 kW)

FG70E–FG90E (6,8–9 kW)

PI70E–PI90E (6,9–9 kW)

T9–T10,5 (9–10,5 kW)

F10,5 (10,5 kW)

SS20/A

D23EE–D36EE (1,3–3,6 kW)

V45E–V80E (4,5–8 kW)

FU60–FU90 (6–9 kW)

PI70–PI90 (6,9–9 kW)

Digitaalinen ohjauskeskus

- numeerinen lämpötilan näyttö max. +125 °C

- asettelulämpötila +(40–110) °C

- viikkokello- ja kauko-ohjaustoiminto

Anturi

2-ryhmäinen digitaalinen ohjauskeskus

51

- numeerinen lämpötilan näyttö max. +125 °C

- asettelulämpötila +(40–110) °C

- viikkokello- ja kauko-ohjaustoiminto

27 73

Lukollinen kansi C150, C150VKK ja C260

ohjauskeskuksille

Digitaalinen ohjauskeskus

- numeerinen lämpötilan näyttö max. +125 °C

- asettelulämpötila +(40–110) °C

- kiukaan ohjaus

- höyrystimen ohjaus, RH 10–95 %

- kiukaan ja höyrystimen ohjaus

Digitaalinen ohjauspaneeli

- asettelulämpötila +(40–110) °C

350

280 112

- päällä 12 h

(vaihtoehtoisesti 6 tai 18 h)

- käsikäytössä päälläoloaika

0–12 h puolen tunnin portain

- päällä 12 h

(vaihtoehtoisesti 6 tai 18 h)

- käsikäytössä päälläoloaika

0–12 h puolen tunnin portain

- muutettavissa 3-vuorokäyttöön

- päällä 4 h (aseteltavissa)

- ennakkovalinta-aika 0–12 h

SACF10

155 39

CG170

102

- päälläoloajan säätöalue 2–8 h

- ennakkovalinta-aika 0–18 h

94

113

Anturi

51

27 73

Anturi

51

27 73

Anturi

51

Tehoyksikkö (C260)

280 280 112

350

22

27 73

350

70

280 155

112

350

145

205

SACF10

SA

SACF150, S

35


Harvia-värivalo

Harvia Futura -värivalo

Saunan lisävarusteet

Harvia tarjoaa saunaan myös lisävarusteita. Olipa saunasi uusi tai vanha, voit lisätä

saunanautintoasi esimerkiksi alla olevilla varusteilla.

Harvian värivalot

Väreillä on tutkitusti merkittävä, kokonaisvaltainen vaikutus ihmisen terveyteen ja

mielentilaan. Harvian värivaloilla viimeistelet saunasi sisustuksen ja luot haluamasi

tunnelman.

Harvian värivalojärjestelmä koostuu värivalolaitteesta ja Griffin Colour Light -ohjauskeskuksesta.

Värivalolaitteessa on neljä halogeenilamppua: keltainen, punainen, sininen

ja vihreä. Tuote on erittäin turvallinen käyttää, sillä lamppuun johdettu teho on vain

50W/12VDC. Värivalo-ohjauskeskuksen avulla voit valita mieleisesi värivalon, säätää

valon voimakkuutta sekä asettaa värin vaihtumaan halutulla nopeudella. Saatavana on

kaksi eri mallia: Harvia-värivalo ja Harvia Futura -värivalo.

Harvian kaiuttimet

Saunakaiuttimet vahvistavat saunaelämystä; miellyttävä musiikki rentouttaa mielen.

Liitä kaiuttimet musiikkijärjestelmääsi, niin saat musiikin kuulumaan niiden välityksellä

saunatilassa haluamallasi äänenvoimakkuudella.

Harvian saunakaiuttimet sopivat hyvin kosteisiin tiloihin, sillä niiden IP-suojausluokka on

IP65. Väri valkoinen, teho 80 W, impedanssi 4 ohm, taajuusvaste (-10 dB) 60–15000 Hz,

herkkyys 86 dB (1 W/1 m), 6,5” laajakaistakaiutin, upotussyvyys 50 mm ja -halkaisija

142 mm.

Harvia-kiviseinä

Harvia-kiviseinän avulla luot saunastasi tyylikkään kokonaisuuden edullisesti

ja vaivattomasti. Harvia-kiviseinä on valmis elementti, jonka voit kiinnittää

esimerkiksi kiukaan taakse. Kiviseinä on asennettavissa helposti suoraan

paneloinnin päälle.

Laadukkaasta kivijäljitelmästä tehdyn keraamisen seinän voit asentaa

uusiin ja vanhoihin kohteisiin. Seinän alaosan harjatun teräksen läpi

kiinnität seinämallin sähkökiukaan helposti ja samalla tyylikkäästi. Alumiiniset

kiskot rajaavat kiviseinän ryhdikkäästi. Kiviseinä on yksityiskohta,

joka kerää katseet.

Toimitus sisältää tarvittavat kiinnitystarvikkeet ja poranterät kiviseinän

sekä seinämallin kiukaan kiinnittämistä varten.

Tuotteen mitat: leveys 534 mm, syvyys 15 mm, korkeus 2040 mm.

Harvia-saunatarvikkeet

Harvian laajaan tuotevalikoimaan kuuluu muun muassa

laadukkaat teräksiset saunatarvikkeet, kiulut,

kauhat, löylytuoksut, saunatyynyt ja -vastat.

27


Vasemmalla räätälöity infrasauna ja

oikealla perinteinen sauna.

Infrapunalaitteet

Modernin infrasaunan rakentaminen on helppoa, sillä sitä varten

ei tarvita vesieristyksiä eikä erillistä rakennuslupaa. Infrasaunan

voi rakentaa helposti mihin tahansa kuivaan tilaan.

Infrapunalaite tuottaa pitkäaaltoista, kuivaa lämpöä. Se vaikuttaa

syvälle kudoksiin, minkä ansiosta infrapunalämmöllä

on useita positiivisia terveysvaikutuksia. Se mm. laukaisee

lihasjännitystä ja antaa miellyttävän hyvänolontunteen.

Harvian infrapunajärjestelmä koostuu infrapunalaitteista ja

Griffin Infra -ohjauskeskuksesta. Infrapunalaitteita on kahta

eri mallia. Comfort-infrapunalaite on varustettu valolla ja sen

nukattu pinta on miellyttävä ja turvallinen. Laitteen ytimenä

on putkivastus, joka on suunniteltu erityisesti Harvian infrasaunoihin.

Carbon-infrapunalaite on ohut hiilikuituvastus,

joka lämpenee nopeasti virran kulkiessa sen läpi. Se on asennettavissa

esim. paneloinnin päälle, sillä tuote on vain 4 mm

paksu. Molemmat mallit ovat helppoja asentaa.

Infrasauna on nopeasti käyttövalmis. Kytke se päälle digitaalisesta

ohjauspaneelista ja voit hetkessä nauttia miellyttävästä

lämmöstä. Harvian infrapunalaitteet ovat testattua

Harvia-laatua; ne ovat erittäin luotettavia, kestäviä ja pitkäikäisiä.

Suunnittelemme infrasaunan haluamaasi tilaan mittojen mukaan.

Kysy tarjous räätälöitävästä infrasaunasta.

Comfort-infrapunalaite

Tekniset tiedot:

Comfort-infrapunalaite

- varustettu valolla

- koko 218 x 60 x 725 mm

(l x s x k)

- teho 400 W (+ valo 35 W)

- aallonpituus:

n. 4000–4500 nm

Griffin Infra CG170I -ohjauskeskus

- lämpötilan säätöalue 25–50 oC

- päälläoloajan säätöalue: 1–12 h

- valaistuksen ohjaus

- maksimikuormitus 3,6 kW

- tehoyksikön syöttöjännite 230 V 1N~

- Multidrive (max. 8 tehoyksikköä)

Carbon-infrapunalaite

Carbon-infrapunalaite

- koko 400 x 4 x 1000 mm

(l x s x k)

- teho 380 W

- aallonpituus:

n. 4000–17000 nm

28


Tuotteet höyryhuoneeseen

Höyryhuone eroaa tavallisesta suomalaisesta saunasta

siten, että se on lämpötilaltaan alhaisempi ja siellä on

paljon korkeampi kosteuspitoisuus. Ilmankosteus nousee

höyryhuoneessa sataan prosenttiin ja lämpötila pysyy

40–45 asteen välillä. Kiukaan sijaan höyryhuoneen lämmönlähteenä

on höyrynkehitin. Höyryhuoneita on nykytekniikalla

helppo rakentaa myös koteihin. Huomioithan,

että höyryhuoneen seinä-, katto- ja istuinmateriaalien on

oltava täysin vedenkestäviä.

Höyryhuoneessa, kuten tavallisessakin saunassa, lihakset

rentoutuvat, verenkierto vilkastuu ja kolotuksetkin

voivat helpottua. Höyryhengitys on flunssan oireiden,

varsinkin nenän tukkoisuuden, perinteinen hoito. Kiireettömässä

rentoutumishetkessä stressi katoaa tehokkaasti

ja mielikin rauhoittuu. Siten myös nukahtaminen voi

illalla helpottua ja uni on syvempää ja palauttavampaa.

Harvia tarjoaa varusteet, joilla rakennat itsellesi rentouttavan

höyryhuoneen.

Harvia Helix on kompakti, mutta tehokas höyrynkehitin

yksityis- ja kylpyläkäyttöön. Harvia Helix Pro -höyrynkehitin

on suunniteltu paljon höyrystystehoa vaativaan kylpyläkäyttöön.

Molemmissa on sama perusrakenne, jonka

suunnittelun lähtökohtina ovat olleet luotettavuus, ongelmaton

toiminta ja ennen kaikkea rentouttava höyrysaunakokemus.

Harvia Helix on helppo asentaa. Kompaktin kokonsa vuoksi

se voidaan asentaa matalaan tilaan. Helix-mallit HGX45,

HGX60, HGX90, HGX11 ja HGX15. Helix Pro -mallit HGP22

ja HGP30. Malli HGX11L on lisätehoyksikkö, joita on mahdollisuus

ketjuttaa jopa 3 kpl perusmallin kanssa samalla

ohjauspaneelilla käytettäväksi.

Harvia Helix -höyrynkehitintä ja sen lisävarusteita ohjataan

erillisellä kosketusohjauspaneelilla. Ohjattavia toimintoja

ovat höyrynkehitin, tuoksupumppu, höyryhuoneen

valaistus ja höyryhuoneen ilmanvaihto.

Harvia Helixiin saatavat lisävarusteet:

• automaattinen tyhjennysventtiili

• tuoksupumppu

• Eukalyptus-höyrytuoksu (5 l)

• höyrysuutin (vakiotoimituksessa yksi suutin)

Höyryhuoneen oveksi soveltuu hyvin Harvian alumiinikarmiovi,

jota on saatavana useassa eri koossa ja myös

parilasiovena.

Katso lisää www.harvia.fi.

Tyhjennysventtiili Tuoksupumppu Höyrytuoksu Höyrysuutin Alumiinikarmiovi

Tekniset tiedot

Malli Teho Suositeltava höyryhuoneen koko (m 3 ) Höyrystysteho

230 V 1N~ 400 V 3N~

Kevyt seinä (akryyli tms.) Kaakeloitu levyseinä Kaakeloitu kiviseinä tms. Liitäntäkaapeli Sulake Liitäntäkaapeli Sulake

kW Tuuletus Ei tuuletusta Tuuletus Ei tuuletusta Tuuletus Ei tuuletusta kg/h mm 2 A mm 2 A

HGX45 4,5 2–5 2–7 2–4 2–6 2–3,5 2–4,5 5,5 3 x 6 25 5 x 1,5 3 x 10

HGX60 5,7 2,5–8 3,5–11 2–6 3–9 2–5 2–7,5 7,6 3 x 6 25 5 x 1,5 3 x 10

HGX90 9,0 6–12 9–17 4,5–10 7,5–14 3–8 6–11,5 12,0 - - 5 x 2,5 3 x 16

HGX11 10,8 10–14,5 15–21 8–12 12–17 6–10 10–14 14,6 - - 5 x 2,5 3 x 16

HGX15 15,0 12–19,5 17–28 10–16 14–23 8–13,5 12–18,5 20,1 - - 5 x 6 3 x 25

HGP22 21,6 20–29 30–42 16–24 24–34 12–20 20–28 29,2 - - 2 x 5 x 6 2 x 3 x 16

HGP30 30,0 24–39 34–56 20–32 28–46 16–27 24–37 40,2 - - 2 x 5 x 6 2 x 3 x 25

Helix-höyrynkehittimen mitat: leveys 600 mm, syvyys 155 mm ja korkeus 320 mm. Paino: 9 kg (tyhjä vesisäiliö), 13 kg (täysi vesisäiliö)

Helix Pro -höyrynkehittimen mitat: leveys 560mm, syvyys 320 mm ja korkeus 490 mm. Paino 24 kg (tyhjä vesisäiliö), 33 kg (täysi vesisäiliö)

29


Pidätämme oikeuden muutoksiin.

Harvia – Saunan monta tarinaa.

Saunan lämpö kutsuu meitä eri syistä. Sauna auttaa rentoutumaan, viettämään mukavia hetkiä

hyvässä seurassa tai vaikka antamaan aikaa itsellemme. Saunan lempeästä lämmöstä voit nauttia

monella tavalla – perinteisessä suomalaisessa puulämmitteisessä saunassa, citykodin kylpyhuonesaunassa

tai modernissa infrasaunassa. Voimme saunoa kesällä ja talvella, arjessa ja juhlassa.

Saunalla on monta tarinaa.

Myös Harvian oma tarina on ainutlaatuinen. Tapani Harvian (1920–1998) vuonna 1950 perustama

yritys on kasvanut pienestä taidetakomosta maailman johtavaksi kiuasvalmistajaksi ja merkittäväksi

sauna-alan toimijaksi. Menestystarinan takana on määrätietoinen ja taitava keksijä, joka

takoi liikeideansa ja osaamisensa kiukaan muotoon. Harvia on säilynyt suomalaisena perheyrityksenä

ja tänä päivänä Harvia-yhtiöt työllistävät noin 300 henkilöä. Tuotteita viedään kaikkialle

maailmassa.

Harvia on kehittänyt laajan saunatuotevalikoiman erilaisia saunojia kunnioittaen. Harvialta saat

kaiken, minkä saunaasi tarvitset. Kiukaiden lisäksi Harvia valmistaa saunoja, saunasisustuksia,

kylpyhuonesaunoja, infrasaunoja, höyrynkehittimiä ja saunatarvikkeita. Harvia jatkaa määrätietoista

työtä panostaen tuotekehitykseen ja tulevaisuuteen. Harvia haluaa, että saunan rentouttavasta

lämmöstä voi nauttia jokainen – omanlaisessa saunassaan.

Jälleenmyyjä:

Yhteystiedot:

Harvia Oy, PL 12, 40951 Muurame

Puhelin 0207 464 000, Faksi 0207 464 090

harvia@harvia.fi, www.harvia.fi

09/2012

More magazines by this user
Similar magazines
