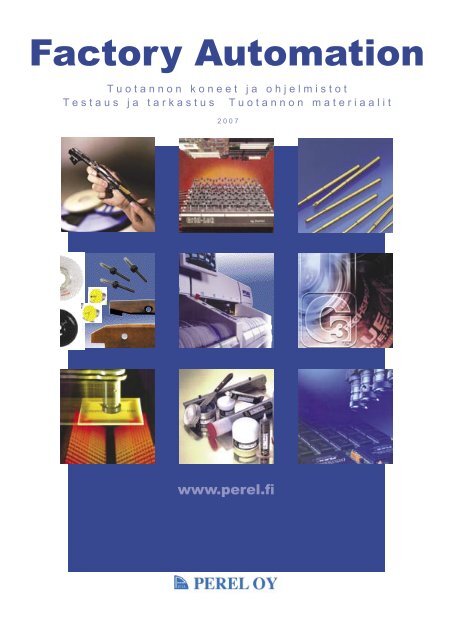

Factory Automation tuoteluettelo 2007 - Perel

Factory Automation

T u o t a n n o n k o n e e t j a o h j e l m i s t o t

T e s t a u s j a t a r k a s t u s T u o t a n n o n m a t e r i a a l i t

2 0 0 7

www.perel.fi

Materiaalit ja tarvikkeet

Juotosaineet, liimat, fluxit

2

AIM-juotospastat

AIM No-Clean- ja vesipohjaisia juotospastoja on saatavana

erilaisilla metalliseoksilla, partikkeleilla, metallipitoisuuksilla,

viskositeetilla ja pakkauskoolla ja ne sopivat kaikkiin SMTsovelluksiin.

Alla lista yleisimmistä partikkeleista ja juotospastan

metalliseoksista. Tarjoamme useita lyijyllisiä ja lyijyttömiä

metalliseoksia. Olemme erikoistuneet myös kulta–tina-,

bismuth-, indium- ja muihin erikoismetalliseoksiin.

Yleisimmät metalliseokset

Alloy

Melting Point (°C)

In52/Sn48*

118 (eutectic)

Sn42/Bi58*


Sn42/Bi57/Ag1* 138

Sn43/Pb43/Bi14 144-163

Sn63/Pb37


Sn62/Pb36/Ag2 179 (eutectic)

Sn96/Ag4*


CASTIN®* 217

SAC305(Sn/Ag/Cu)* 217-218

TSC-4 (Sn/Ag/Cu)* 217-218

Au80/Sn20*


*) Lyijytön seos. Muita metalliseoksia saatavana tarvittaessa.

Partikkelikoot

Mesh IPC Type

-200/+325 2

-270/+400 2.5

-325/+500 3

-400/+635 4

-500/+635 5

-500 6

No-Clean lyijytön juotospasta

SAC 305 NC254

• laaja prosessi-ikkuna

• erinomainen wetting-tulos

• pin-probe -testattava

• 24 tunnin stensiiliaika

• 12-14 tunnin levyllä säilymisaika

Vesiliukoinen lyijytön juotospasta

SAC 305 WS353

• helposti puhdistettavat jäämät



• pitkä stensiiliaika ja levyllä säilymisaika

• vähäinen vaahtoaminen pesun aikana

Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 114 00 / www.perel.fi



No-Clean Fluxit

AIM:in fluxivalikoimaan kuuluu lyijyttömään

aaltojuotosprosessiin soveltuvia alkoholi- sekä vesipohjaisia

fluxeja.

3

NC 264-5, alkoholipohjainen fluxi

• Resin- ja Halide-free

• vähäinen juotossiltamäärä



NC-270WR, vesipohjainen fluxi

• VOC-free ja Halide-free

• alhaiset prosessijäämät



Lyijyttömät harkkojuotostinat

AIM Electropure harkkotina on valmistettu puhtaasta

metallista erikoismenetelmällä, joka poistaa epäpuhtaudet.

Lopputuloksena tästä on alempi kuonan määrä sekä

vähentyneet virheet piirilevyllä käytettäessä mitä tahansa

fluxikemikaalia.

SAC 305 (Sn/Ag 3.0/Cu 0.5)

• edullisin Sn–Ag–Cu -metalliseos

• paras wetting-tulos Sn–Ag–Cu -metalliseoksista

• erinomainen juotosliitosluotettavuus

• alhainen lyijyttömän juotteen sulamispiste (217-218°C)

• yhteensopiva kaikkien fluxityyppien kanssa

Muita metalliseoksia mm.

• TSC-4 (Sn/Ag3.8-4.0/Cu0.5-0.7)

• 96.5Sn/3.5Ag & 96Sn/4Ag

• Sn99.3/Cu0.7

Lyijyttömät käsijuotoslangat

AIM tarjoaa käsijuotoslankaa 250g tai 500g kerän

pakkauksissa. Langan paksuudet 0,25mm–3,17mm.

Metalliseokset ovat:

• SAC 305

• TSC-4

• 96Sn/4Ag

• WS482 SAC305, vesiliukoinen




4

SMT-liimat ja Underfill-materiaalit

AIM-liimat soveltuvat kaksipuoleiseen Reflow-juottamiseen sekä

aaltojuotosprosessiin.

Epoxy 4044

• soveltuu printtaukseen ja dispensaukseen

• hyvä nopean ladontakoneen sovelluksessa

• lyhyt kuivumisaika

• korkea leikkauslujuus

• sopii lyijyttömään prosessiin

Underfill Epoxy 621

• hyvät varastointiominaisuudet

• yhteensopiva No-Clean -fluxijäämien kanssa

• void-vapaa

• korjaus 120°C

• stabiili viskositeetti



Tuotannon kemikaalit

Wondermask P, kuorittava

• synteettistä lateksia

• ei ammoniakkia

• nopea kuivumisaika

5

Tuotekoodi

Pakkauskoko

2211-G 3,8L

2211-8SQ

237ml puristettava

Wondermask PL Latex, kuorittava

• luonnon lateksia

• yhteensopiva lyijyttömien tuotteiden kanssa

• sisältää ammoniakkia

• nopea kuivumisaika

Tuotekoodi

Pakkauskoko

2218-G 3,8L

2218-8SQ

237ml puristettava

Isopropanoli-alkoholi -yleispuhdistusaine

• ei jätä jäämiä

• turvallinen useimmille muoveille

• ei korrosoi

Tilavuudet alkaen P (= pint) jatkuen aina 54G (G=gallona)

Tuotekoodi

Pakkauskoko

1610-P - 54G 473ml-154kg

1610-100DSP

100 pyyheliinaa

1610-2SQ

59ml

1610-50PK

50 yksittäispakattua pyyheliinaa

1610-DSP

48 pyyheliinaa




6

Kolmannen sukupolven G3-puhdistusaineet

• ei tuhoa otsonia, korvaa vanhat CFC-yhdisteet

• ei-leimahtava

• turvallinen useimmille muoveille

• nopeasti haihtuva


G3-tuotteet:

• 1630; yleispuhdistusaine elektroniikkaan ja sähkölaitteille

• 1631; fluksin poistoon

• 1632; liittimien ja kytkimien puhdistukseen

Tuotekoodi

Pakkauskoko

1630-16S 474ml suihkepullo



SMT stensiilin puhdistusaine

• hiilivetypohjainen

• ei vahingoita otsonia

• esikostutettuja pyyheliinoja

Tuotekoodi

1693-PT

1693-DSP

Pakkauskoko

473ml suihkutuspullo

48kpl esikostutettuja pyyheliinoja




Envi-Ro-Tech Duster

• pölyn ja lian poistoon

• ei-leimahtava

• ei-kosteuttava

• hajuton


7

Tuotekoodi

Pakkauskoko


1671-10RS

296ml täytettävä painepullo

Fine-L-Kote SR, silikonipohjainen


• joustava

• UV-havaittava Opti/Scan

Tuotekoodi

2102-12S

2102-G 3,8L

Pakkauskoko

Fine-L-Kote AR, akryylipohjainen

• taloudellinen

• hyvä eristysvastus



Tuotekoodi

Pakkauskoko

2103-G 3,8L


Fine-L-Kote UR, uretaanipohjainen

• kestää liuottimia


• joustava


• vaativiin olosuhteisiin

Tuotekoodi

2104-12S

Pakkauskoko

Fine-L-Kote HT, silikonipohjainen

• korkeisiin lämpötiloihin


• joustava


Tuotekoodi

Pakkauskoko

2106-G 3,8L



Höyryfaasinesteet

Tuotannon tarvikkeet

8

Titano-raakkelit

Titano, titaanipinnotteinen raakkeli, on suunniteltu ja

valmistettu korkealuokkaisen elektroniikan (fine-pitch)

valmistuksen vaatimuksiin. Titano vähentää kustannuksia ja

lisää tuottavuutta. Myös holderit, jigit ja deflektorit. Saatavana

käsiraakkelit sekä erikoisraakkelit tilauksesta nopeasti.

• titaanipäällysteiset pastanpainoraakkelit

• kestävä (pitkäikäinen, kolmen kuukauden takuu)

• pinnaltaan erittäin liukkaita, pienikitkaisia

• pinta estää hapettumisen

• pinta estää heikkenemisen

Laitteet:

MPM, DEK, EKRA, SMTech, PANASERT, KME,

SANYO, FUJI, JUKI ym.




Erittäin korkealuokkaiset SMT-laitteiden varaosat

9

Nozzlet

Laitteet:

MPM, DEK, EKRA, PANASERT, FUJI, JUKI, KME, YAMAHA,

PHILIPS, SAMSUNG,CASIO, SANYO, UNIVERSAL, TDK,

DYNAPERT, IMPEC ym.

Leikkurit

Laitteet:

FUJI, KME, PHILIPS, PANASERT, SANYO, UNIVERSAL

Syöttimien varaosat

Laitteet :

FUJI, KME, PHILIPS, PANASERT, SANYO, UNIVERSAL




10

Syöttimien säätölaite

Kahdelle eri syöttimelle!

SDFA2004 syöttimien säätölaiteessa voidaan käyttää kahta eri

valmistajan syöttölaitetta, esim. Fuji ja Siemens tai Sanyo ja

Panasert.

Helppokäyttöinen, säästää kustannuksia.

Toimitussisältöön kuuluu kaikki tarvittava.

Laitteet :

FUJI, PANASERT, SANYO, PHILIPS, SIEMENS

Silikonitarralevy

FPCB-alustoihin ja jigeihin

• kestää käytössä noin 500 kertaa

• korvaa kaksipuoleiset teipit

• ei jätä jäämiä levylle

• säästää kustannuksia

BGA uudelleenpallotus-kitti

BRK2001

Kitti sisältää kaikki tarvittavat välineet uudelleenpallotukseen.

Hyvä kalliille BGA-piireille. Kokoluokat 8x8-45x45mm, myös

suuremmille.

Bondauslaitteiden bondauskärki

Capillary

Capillary valmistetaan erittäin puhtaasta 99,99%

alumiinijauheesta sekä zirkonista tehdystä komposiitista.

Materiaalin kovuudesta johtuen erittäin kestävä sekä

saastumaton jopa 2 miljoonaan käyttökertaan asti.




Edulliset makasiiniräkit

Thru-Hole Standard SMT Wide SMT

Dimension 318*355*570 318*355*570 400*460*570

Max. (W)*(L) 258*330 258*330 334*440

Minimum W 50(W) 50(W) 64(W)

No. of PCB 50PCBcard 50PCBcard 50PCBcard

Pitch 10mm 10mm 10mm

Material ABS ABS ABS

Weight 4.8kg 6kg 7kg

11




Pro Wick ja No-Clean

12

Pro Wick, 1801 - 1806

• fluksia

Leveydet: 0,9 – 1,4 – 1,9 – 2,5 – 3,3 – 4,9 mm

Pituudet: 1,5 – 3 – 7,6 – 15,2 – 30,5 – 152 m

Pro Wick ESD-pakkauksissa, 1808 – 1813, 1826, 1828

Leveydet: 0,6 - 0,9 – 1,4 – 1,9 – 2,5 – 3,3 – 4,9 mm

Pituudet: 1,5 – 3 – 7,6 – 15,2 – 30,5 m

No-Clean, 1814 - 1819

• no-clean fluksia

Leveydet: 0,9 – 1,4 – 1,9 – 2,5 – 3,3 – 4,9 mm

Pituudet: 1,5 – 3 – 7,6 – 15,2 – 30,5 – 152 m

No-Clean ESD-pakkauksissa, 1820 – 1825, 1827, 1829

Leveydet: 0,6 – 0,9 – 1,4 – 1,9 – 2,5 – 3,3 – 4,9 mm

Pituudet: 1,5 – 3 – 7,6 – 15,2 – 30,5 m

Tuotteen tilauskoodi muodostuu Tuotekoodista ja pituudesta F, esim. 1801-5F

Väri Harmaa Valkoinen Keltainen Vihreä Sininen Ruskea Punainen BGA Violetti

Pro Wick Tuotekoodi 1801 1802 1803 1804 1805 1806

Leveydet mm 0,6 0,9 1,4 1,9 2,5 3,3 4,9 4,9

Pituudet F -5F Pituudet m 1,5 2,10 2,10 2,10 2,40 2,80 3,00

-10F 3 2,90 2,90 3,30 3,20 3,80

-25F 7,6 7,00 6,70 7,90 8,00 8,70 14,40

-50F 15,2 13,10 13,40 13,90 14,90 16,90

-100F 30,5 22,60 21,50 22,80 27,10 32,40 47,70

-500F 152 98,30 98,30 100,60 119,20 154,90 231,40

Pro Wick, ESD pakkaus 1826 1808 1809 1810 1811 1812 1813 1828

Pituudet F -5F Pituudet m 1,5 3,50 2,10 2,50 2,50 2,70 2,80 3,10 3,50

-10F 3 6,10 3,70 3,00 3,10 3,70 4,20

-25F 7,6 9,20 7,50 7,50 9,30 8,20 13,90

-50F 15,2 17,70 14,60 14,70 17,90

-100F 30,5 34,60 28,10 28,30 34,60

No-Clean 1814 1815 1816 1817 1818 1819


-10F 3 3,10 3,10 3,30 3,80 4,20 13,00

-25F 7,6 7,70 7,70 8,40 9,00 9,60 23,60

-50F 15,2 13,60 15,10 14,10 16,70 19,10 40,90

-100F 30,5 26,30 28,10 26,90 29,60 35,70

-500F 152 135,90 124,50 142,10 173,80

No-Clean, ESD pakkaus 1827 1820 1821 1822 1823 1824 1825 1829

Pituudet F -5F Pituudet m 1,5 4,00 1,80 2,20 2,20 2,70 2,60 3,10 3,40

-10F 3 6,80 2,80 3,00 3,30 3,70 4,40 14,20

-25F 7,6 6,50 7,30 7,70 9,30 10,80

-50F 15,2 12,60 14,50 15,10 17,90

-100F 30,5 23,80 29,10 28,80 34,10

Unfluxed, ESD pakkaus 1830 1831 1832 1833 1834 1835


-10F 3 6,10 6,10 6,10 7,40 7,40




13

Stensiilin puhdistusrullat

• hyvä imukyky

• erittäin pienet partikkelijäämät

• sopivia myös vakuumille

Esim. DEK-pastanpainokoneeseen

• 2388-EC-20

DEK 265/455/40 E

MPM-pastanpainokoneeseen

• 2388-EC-10

MPM 445/457/40 E




14

Techclean-pyyheliinat

Esim. 2350 Techclean Wiper, stensiilin puhdistukseen

• pastajäämät tarttuvat hyvin rakenteeseen

• erittäin vähän kuituja

• Class 100 -sertifioitu

Koodi Pakkauskoot

2350-100 100 kpl 230x230mm pyyheliinoja

2351 Techclean Absorbwipe, herkkien laitteiden

puhdistukseen

• erinomainen objektiiveille

• erittäin pehmeä

• erittäin imukykyinen, 6 krt oma paino

Koodi

Pakkauskoko

2352-100 100 kpl 230x230mm pyyheliinoja


Ohjelmistot

Koneohjelmointi

Dokumenttien teko

Osaluetteloiden hallinta

15


Piirikorttien kokoonpano

Piirilevytuenta

Pastan annostelu

MYDATA MY500

Mydata MY500 – nopea juotospastan annostelu ilman stensiiliä

Uuden vallankumouksellisen annostelutekniikan avulla MY500 syöttää juotospastaa 500 pisteen sekuntivauhtia. Koska stensiili on



olemattomat vaihto- ja valmisteluajat.

• ei stensiiliä

• suuri nopeus; 1.8 miljoonaa pistettä/h

• mahdollistaa tiheämmän komponenttimäärän piirilevyllä

• minimoi töiden vaihto- ja valmisteluajat

• maksimaalinen käynnissäoloaika

• ennalta ohjelmoitavissa (Complete off-line preparation)

16

SD 903.001 -sarja

• 903.002 painoalusta + raakkeli, painoala 235x360mm; X-Y ja

kulmansäätö mikrometriruuveilla

• 903.001 painoalusta + raakkeli, painoala 100x160mm; X-Y ja

kulmansäätö mikrometriruuveilla



Pastan annostelu

SD 903 -sarja

• malli SD 903.520, painoala 610x815mm, raamikoko

305x305mm-508x508mm, max PCB koko 405x460mm

• malli SD 903.524, painoala 610x815mm, raamikoko

305x305mm-610x610mm, max PCB koko 508x560mm

17



Piirilevykuljettimet

Electro-Design -piirilevynkäsittelylaitteet

elektroniikkateollisuuteen

Electro-Design AB suunnittelee ja valmistaa piirilevynkuljetinjärj

estelmiä elektroniikkateollisuuden yksilöllisiin tuotantotarpeisiin.

18

Piirilevyn kuljettimet SMD-linjaan

• Kuljettimet, 1 - 5 segmenttiä

• Tarkastusasema

• Kääntöyksikkö, 90°, 180°, 270°

• Pinosta purkaja

• Teleskooppikuljetin

• Porttikuljetin

• Levynsiirtäjä

• Ylimenokuljetin

• Levyn kääntäjä

• FIFO/LIFO

• Automaattilataaja

Piirilevyn kuljettimet aaltojuotoslinjaan

(THA)

• Kuljetin

• Palautuskuljetin

• Nostoyksikkö

• Laskuyksikkö

• Kehyksien pinoaja

• Lataaja, puskuri yhdelle kehykselle

• Kääntöyksikkö 90°, 180°, kaksi tasoa

• Syöttökuljetin, 0 - 15° kulma

• Automaattilataaja



Komponenttien ladonta

Mikä tekee MYDATAsta erikoisen?

• yksi ainoa kone voi latoa kaikentyyppiset piirilevyt,

kaikki komponentit

• komponenttien vaihto syöttimeen 10 sekunnissa

• erittäin suuri syötinkapasiteetti, 112-1004kpl 8mm

syötintä samassa linjassa

• syöttimien lataus ja siirtäminen kesken ladonnan

koneen pysähymättä! (realtime optimization)

• automaattinen pakkauksen opetus kameralla

• nopeat tuotteen vaihdot ja maksimi käytettävyys

• piirilevykoot 50x50mm-1117x 812mm

• ladontanopeus 6100-21000 komp/h

19

Komponenttien opetus kameralla automaattisesti!

MY9 - the ultimate fine-pitch placer

MY9 on pienin malli MY-sarjassa. Pieni koko, paletinvaihtohissi,

Linescan Vision -järjestelmä ja Midas-tarkkuusladontapää

6100 komp./h ladontanopeudella tekevät siitä varman valinnan

tarkkuusladontakoneeksi vaikkapa high-speed -ladontalinjaan.

• syötinkapasiteetti 98x8mm

MY12 - for all-round placing

MY12 on hyvä valinta kaikenlaiseen SMD-ladontaan. Kone

pystyy latomaan kaikentyypiset komponentit kuten QFP, chip

scale BGA ja CSP, tehden siitä oikean valinnan joustavaan

tuotantoon.





MY15 - for high-mix production at any

volume

MY15 on hyvä valinta high-mix-, high-volume -tuotantoon, kun

ei tarvita MY19-koneen tarjoamaa suurta syötinpaikkakapasite

ettia.


MY19 - for high-mix production at any

volume

20

MY19 on Mydatan suurin ladontakone. Se on ideaalinen

valinta high-mix-, high-volume -tuotantoon. MY19 on yksi

markkinoiden parhaimmista ladontakoneista joka tarjoaa

suuren syötinlaitemäärän ja mahdollisuuden latoa vaikeita

komponentteja suurella nopeudella.


”Mydata syöttölaitteet; suunniteltu lyhentämään

vaihtoaikoja”

MY19 on Mydatan suurin ladontakone. Se on ideaalinen

valinta high-mix-, high-volume -tuotantoon. MY19 on yksi

markkinoiden parhaimmista ladontakoneista joka tarjoaa

suuren syötinlaitemäärän ja mahdollisuuden latoa vaikeita

komponentteja suurella nopeudella.


Teippisyöttimet

Agilis-makasiinit 8/12/16mm komponenttinauhoille

TM-makasiinit 8-56mm komponenttinauhoille

TM-FLEX -makasiinit irtosyöttimille 8-136mm




Palettisyöttimet

Flexible Tray Holder, joustava palettialusta minkä tahansa

kokoiselle komponenttipaletille. Näytä vain paikka ja aloita

ladonta. TWM-makasiini, 1, 2 tai 3 makasiinipaikan levyinen

servo-ohjattu palettisyötin. TEX-makasiini, kapasiteetti 32

JEDEC-palettia. Palettien viivakooditunnistus, tyhjien palettien

ilmoitustoiminto. Älykäs palettimakasiini suurivolyymiseen

tuotantoon.

21

GFI-makasiiniliityntä

GFI on mekaanisesti ja sähköisesti avoin liityntä joka

mahdollistaa esim. tarrasyöttimien käytön Mydata MY- tai

TP-koneissa. Myös monia muita erikoisia komponentteja

voidaan nyt syöttää MYDATA-koneen poimittavaksi.




Mikä tekee MYDATAsta erityisen?

• alusta alkaen oikein

• ohjelmistopainotteinen tuotekehitys

• ainutlaatuinen APM-ohjelmistorakenne, jolla hallitaan

koko tuotantoprosessi alkaen CAD-tiedoista päättyen

tuotannon tilastotietoihin

• nopeat lataukset ja töiden vaihdot

22

Ohjelmoi tuotannonkone muutamassa

sekunnissa MYCam-ohjelmistolla

MYCam kääntää kaikentyyppiset CAD-tiedostot ja sähköiset

tuoterakenteet (BOM) valmiiksi koneohjelmiksi. MYCam pystyy

lukemaan mm. seuraavia tiedostomuotoja: Natiivi CADtiedostot,

Gerber-tiedostot tai jopa skannatut piirilevykuvat.

Windows-pohjaisella käyttöliittymällä/off-line ohjelmistolla voit

tehdä Mydata-kirjastot, valmiit ohjelmat yhdelle tai usealle

Mydata-ladontakoneelle, sekä tietenkin ohjelmoida muun

merkkiset SMT-koneet samasta CAD/BOM-tiedoista. Voit

lähettää valmiit ohjelmat tietoliikenneverkon kautta suoraan

koneille.

MYCam tarjoaa optiona myös värilliset osaluettelokartat sekä

työohjeistukset. Sillä voidaan myös suunnitella tuotteen kulkua

tuotannossa. MYCam-katselupäätteillä voidaan esim. ennen

juotosuunia tarkastaa tuotteen oikeat versiot, sekä ohjeistukset

kyseiselle tuotteelle.

MYCam-ohjelmiston edut

• kääntää kaikki yleiset CAD-tiedostotyypit

• koneohjelmat sekä värilliset tuotteen ohjeistukset

koko tuotantolinjalle

• linkittää komponentin tiedon suoraan ladontakoneen

asennustietoon

• lähettää valmiit ladontaohjelmat tietoliikenneverkon

kautta suoraan ladontakoneelle tai serverille




TPSys Web -käyttöliittymä

Reaaliaikainen näkymä koneiden tuotantotietoihin

TPSys Web -käyttöliittymä tarjoaa reaaliaikaisen näkymän

koneen tuotantotietoihin. Voit aina, riippumatta koneen

käyttötilanteesta, käyttää Web-käyttöliittymää ja halutessasi

katsoa minkä tahansa Mydata-koneen tapahtumia tuotannon

aikana.

TPSys Web -käyttöliittymän edut

• helppo tiedon vienti laskentataulukko-ohjelmiin

• tarjoaa helpon näkymän koneen tietoihin:

syötintietoihin, ladontapäihin sekä komponentteihin

• tallentaa ladonnan aikaista tietoa lokitiedostoihin

(event log)

• näyttää koneen todellisen käyttötilanteen reaaliajassa

• käytettävissä aina, joka paikasta jossa web-selain

23

Optimoi syöttölaitteet ja balansoi linjat

koko tehtaassa MYPlan-ohjelmistolla

MYPlan tarjoaa helpon tavan optimoida syöttölaitteet ja

ladontalinjat koko tehtaassa. Ohjelmisto antaa vapauden

vaikuttaa optimointi parametreihin kuten halutaanko minimoida

vaihtoajat vai maksimoida ladontanopeus, tai ottaa huomioon

molemmat optimoinnissa. Annettuihin parametreihin pohjautuen

ohjelmisto laskee ja ennustaa optimi-ladontajärjestyksen eri

tuotteille, syöttimille ja antaa ohjeistukset kuinka vaihdot pitää

suorittaa töiden välillä.

MYPlan-ohjelmiston edut

• mahdollistaa töiden vaihdot pienillä syötinvaihdoilla

(changeover)

• optimoi tuotannon siten että saadaan maksimi

suoritusteho

• automaattinen linjan balansointi

• tarjoaa yksityiskohtaisen ohjeistuksen kuinka ladata

syöttölaitteet sekä tehdä tuotteen vaihdot

• kommunikoi suoraan TPSys Data Serverin kanssa

MYLabel-ohjelmisto

Komponenttien seuranta viivakoodien avulla pienetää virheiden

määrää, lyhentää lataus- ja vaihtoaikoja tuotannossa. MyLabel

ylläpitää seuraavia komponentin tietoja: määrä, erä ID, varastopaikka

ja paljon muuta – joka komponentille sekä kelalle. Sinun

tarvitsee vain tulostaa viivakoodi, lukea viivakoodi ja ladata

komponentti.

MYLabel-ohjelmiston ominaisuudet:

• yksinkertaistaa komponenttien latauksen vain

kahdella viivakoodin luvulla

• poistaa mahdollisuuden inhimillisiin virheisiin

• ylläpitää kaikkien kelojen komponenttimäärää

• ylläpitää käyttäjän omia tietoja komponenteista:

varastopaikka, omistaja, kosteusherkkyys ja

vanhenemispäivämäärä

• tiedon tuonti/vienti ODBC-rajapinnan kautta


Juotostekniikka

Profilointi

Neptune

Neptune-profilointilaitteet ovat suunniteltu erityisesti

juotosuuneille joissa on piirilevykuljetin. Lämpötila-anturit

kiinnitetään piirilevylle, josta dataloggeri taltioi lämpötila-arvoja

eri paikoista piirilevyä sekä komponenteista. Lämpösuoja

suojelee itse dataloggeria liialta kuumuudelta. Mittauksen

jälkeen dataloggerista ladataan mittaustulokset tietokoneelle,

jossa niitä voidaan helposti analysoida.

Ominaisuudet

• dataloggeri; 9mm x 50mm x 200mm

• lämpösuoja; maksimisuojaus, nopea jäähtymään

• 4 ,6 tai 12 kanavaa; soveltuu kaikenlaisten piirilevyjen profi

lointiin

• nopea tiedon lataus; etu pitkissä mittauksissa

• muistin lukitustoiminto; estää tiedon tuhoamisen

vahingossa

• Profile Central PC-ohjelmisto; nopea mittausten analysointi

26

Dataloggeri

Dataloggeri

Neptune-dataloggeri takaa tarkan prosessin lämpötilojen

mittauksen.

• mitat: 50mm x 9mm x 200mm

• anturin tyyppi: 4, 6 tai 12 anturia (tyyppi K)

• näytteenotto: 0.1sek. – 1 tunti

• tarkkuus: ±1°C

• resoluutio: 0.02°C

• kapasiteetti: 60,000 pistettä (Auto Shut Off)

• latausaika < 10sek.

• teholähde: 2 x Lithium Coin Cells (CR2450)

• pattereiden kesto > 1500

• käyttölämpötila -20°C -> +85°C (Auto Shut Off)

Optiot

• ulkoinen DC-teholähde

• erikoispitkät mittausanturit

• lisämittausmuisti (120,000 pistettä)

• USB-adapteri tietokoneille, jossa ei sarjaporttia

Lämpösuojat

Lämpösuojat

• HS2080 20mm x 80mm x 280mm arvolla: 10 minuuttia @

200°C

• HS2580 25mm x 80mm x 280mm arvolla: 15 minuuttia @

200°C



Profilointi

PC-ohjelmisto

Solderstar-tuotteiden sydän on Profile Central, jossa

analysoidaan mittaustulokset.

Profile Explorer

• tietokantapohjainen profiilien hallintatyökalu

Profile Viewer

• analysointi, vertailu ja profiilien tulostus

Profile Checker

• prosessin tarkastus nopesti ja hallitusti

Process Library

• kirjastot juotosuuneille, juotospastoille ja

aaltojuotosparametreille

Systeemin vaatimukset:

• Windows 95/98/NT/2000 or XP

• 1 x sarjaportti (tai USB-adapteri)

• 800x600 SVGA

• Pentium II tai nopeampi, 32MB RAM, CDROM-asema

• väritulostin

Käyttökohteet

Neptune-laitteet soveltuvat kaikenlaisten prosessien profilointiin.

Muutamia tyypillisiä käyttökohteita:

• Reflow-prosessi (Reflow Soldering)

• aaltojuosprosessi (Wave Soldering)

• höyryfaasijuotosprosessi (Vapor Phase)

• liimankuivatusprosessi (Glue Curing)

• PCB-pinnoiteprosessi (Conformal Coating)

27



Reflow-juotos

SEHO PowerReflow

Pieneen ja keskisuureen tuotantoon. Uunissa on yhdeksän

lämmitys- ja kaksi jäädytysvyöhykettä. Koneessa on mahdollista

käyttää typpeä. Kuljettimen maksimileveys 500mm. Koneen

mitat 4648 x 1372 x 1600mm.

SEHO FDS Maxi Reflow

Suureen tuotantoon. Kone on varustettu kahdellatoista

lämmitysvyöhykkeellä ja kahdella jäähdytysvyöhykkeellä. Myös

tässä konemallissa on typen käyttömahdollisuus. Kuljettimen

maksimileveys 500mm. Koneen mitat 6400 x 1450 x 1600mm.

28



Höyryfaasijuotos

Mitä on höyryfaasijuottaminen?

Höyryfaasijuottamisessa piirilevyä komponentteineen lämmitetään nesteellä, joka kiehuu ennalta määrätyssä lämpötilassa. Neste

jota tänä päivänä käytetään on Perfluorpolyether, joka on reagoimaton, väritön, ei tulenarka, hajuton, ei syövyttävä ja CFC - vapaa.

S

Kun

siinä

ja

ylikuumenemisvaaraa ei ole. Kun piirilevy on saavuttanut höyryn lämpötilan, kondensaatio loppuu ja höyry nousee ylemmäs

juotoskammiossa saavuttaen lämpötila-anturin, joka tunnistaa että juotos on tapahtunut piirilevyllä.

Höyryfaasijuottamisen etuja ovat

• Juotettavan piirilevyn maksimi lämpötila on höyryn

maksimi lämpötila, esimerkiksi 230 ºC lyijyttömällä

juotoksella. Ei pelkoa ylikuumenemisesta,

komponenttien- ja piirilevyjen vioittumisesta.

• Juotosprosessi on 100% hapeton (0 ppm), ilman

erillisiä lisäsuojakaasuja (esim. typpi). Myös hyvät

komponentin kostumis- ja itsekohdistamisominais

uudet ovat tyypillistä höyryfaasijuotosprosessissa.

Hyviä juotoksia saadaan aikaan, vaikka juostospasta

on muutaman viikon vanhaa viimeisen käyttöpäivän

jälkeen. Juotos-siltaukset (bridging) ovat mennyttä

historiaa.

• Tehokas lämmönsiirto piirilevylle- sekä

komponenteille. Jopa 40. kerroksen (layer) piirilevy tai

suuren massan omaava komponentti voidaan juottaa

ilman pelkoa vioittumisesta.

• Energian kulutus on hyvin pieni johtuen siitä,

että höyry kuljettaa lämpöä erittäin tehokkaasti.

Juotoskammiossa lämpösäteily on hyvin pientä, joten

mekaaniset osat eivät joudu kovalle koetukselle ->

huoltotarve minimaalinen.

• Juotosaika on lyhin mahdollinen. Erinomaisesta

lämmönsiirtokyvystä johtuen - voidaan piirilevyä

lämmittää tasaisesti juotoslämpötilaan saakka ilman

ylimääräisiä lepovaiheita. Tästä on erityisesti hyötyä

herkille komponenteille.

• Vikamahdollisuus on erittäin pieni johtuen

alhaisimmista mahdollisista prosessilämpötiloista

(ei happea, ei infrapunasäteilyä lämmönsiirrossa).

Vikojen määrä laskee erityisesti lämpöherkillä

materiaaleilla, kuten ohuilla joustavilla piirilevyillä, jne.

• Prosessiparametrit ovat koneista riippumattomia.

Pienin laboratorio höyryfaasijuotosuuni tekee yhtä

laadukasta jälkeä verrattuna suurempiin High End

koneisiin. Tuotantoinsinööri voi testata uuden tuotteen

juottumisen pienellä laboratoriokoneella ja todeta,

että laatu tulee olemaan samaa tuotannossa inline

- koneilla.

29




ASSCON-höyryfaasijuotoskoneet - tulevaisuuden

juotosteknologiaa

OFP oxygen-free-process (hapeton juotosprosessi)

TGC temperature-gradient-control (hallittu lämpötilan nousu)

ASB automatic-solder-break (automaattinen juotoksen

tunnistus)

OPC optical-process-control (optinen prosessin hallinta)

Laboratorio- ja protokäyttöön

Helppo käyttää. Nopea käynnistys.

Tuotekoodi

Nimi

11300 Quicky 450 Vapor-Phase

Soldering Sy

• piirilevykoko: maks. 450 x 450mm

• suljettu jäähdytysjärjestelmä

• automaattinen juotosprosessi

11200 Quicky 300 Vapor-Phase

Soldering Sy

• PCB koko: maks. 300 x 300mm

• jäähdytys tislatulla vedellä

• manuaalinen kuljetin

30

Tuotantokoneet pienille ja keskisuurille

sarjoille

Piirilevyjen kuljetus palettialustalla. Optiona: suljettu

jäähdytysjärjestelmä, automaattinen nesteen suodatus ja

tuotantotiedon tallennus.

Piirilevykoot

• VP1000·33: 300 x 350 mm

• VP1000·53: 500 x 350mm

• VP1000·56: 600 x 500 mm

Erikoistilauksesta

• Piirilevykoko jopa: 1500 x 1000 mm

• Tuotteen korkeus maks.300 mm

• Tuotteen maks. paino 25 kg

Inline-koneet suurille sarjoille pieneen

ja keskisuureen tuotantoon

Koneessa SMEMA-liityntä, keskituki, manuaalinen kuljettimen

leveyden säätö ja nesteen automaattinen suodatus. Optiona:

suljettu jäähdytysjärjestelmä ja tuotantotiedon tallennus.

Tuotekoodi

Nimi

12570 VP1000-inline

• piirilevykoko VP1000-56si: 500 x 600mm

• juotosaika jopa 60s/piirilevy

• latauskuljetin tarkastustoiminnolla

• hihnakuljetin joko 3mm tai 5mm reunatuella




Inline-kone suureen tuotantoon

Koneessa SMEMA-liityntä, automaattinen kuljettimen leveyden

säätö, keskituki ja automaattinen nesteen suodatus. Optiona:

suljettu jäähdytysjärjestelmä ja tuotantotiedon tallennus.

Tuotekoodi

Nimi

12200 VP2000

• piirilevykoko: 550 x 500mm

• erikoistilauksesta: 1000 x 500mm

• juotosaika jopa 15s/piirilevy

• ketjukuljetin joko 3mm tai 5mm reunalla

12700 VP2000-vakuumi


• erikoistilauksesta: 800 x 400mm

• juotosaika jopa 90s/juotospaletti

• ketjukuljetin 5mm reunatuella

Vakuumi-höyryfaasijuotoskoneet (void free soldering)

Vakuu

soveltuvat erinomaisesti korkean suorituskyvyn omaaville komponenteille.

Pienille ja keskisuurille sarjoille

Piirilevyjen kuljetus palettialustalla. Optiona: suljettu

jäähdytysjärjestelmä, automaattinen nesteen suodatus ja

tuotantotiedon tallennus.

31

Tuotekoodi

Nimi

12600 VP6000


• erikoistilauksesta:

- piirilevykoko jopa: 600 x 600mm

- tuotteen korkeus maks.200mm

- tuotteen maks. paino 20kg

Massatuotantokone hybridi- ja teholähdetuotantoon

Mahdollisuus integroida tuotantolinjaan. SMEMA -liityntä,

typpisuojat lataus- ja jäähdytysalueella, nesteen automaattinen

suodatus. Valmius automaattiseen palettien lataukseen ja

purkuun makasiineista.




Komponenttien irroitus

Komponenttien irroitussysteemi monimutkaisille komponenteille

ilman vahinkoa -> ei ylikuumenemista, ei hapettumista.

Voidaan käyttää kaikissa ASSCON-höyryfaasijuotoskoneissa.

Toimitettavassa paketissa kaikki tarvittavat osat jotka tarvitaan

irrotettaessa lyijyllisiä tai lyijyttömiä komponentteja piirilevyltä.

32



Laserjuotos

Hotgas-juotos

Aaltojuotos

Selektiivijuotos

Korjaus

33


Kärynpoisto

Kärynpoistolaitteet

Purex Powerflow

Powerflow on suunniteltu käytettäväksi sovelluksissa joissa

tarvitaan tehokasta suuren ilmamäärän puhdistamista. Myös

erittäin likaiset tai erittäin suuret epäpuhtausmäärät sopivat

Powerflow:n käsiteltäväksi. Powerflow voidaan yhdistää

ja integroida tuotantolinjan muihin laitteisiin siten, että se

käynnistyy ja pysähtyy automaattisesti muun laitteiston

mukaisesti. Laitteisto on myös kytkettävissä niin, että linja

pysähtyy jos käryn poisto ei ole riittävä tai asetettu raja arvo

ylittyy.


Powerflow on suunniteltu käytettäväksi ilmanpuhdistukseen

vaativissa käyttöolosuhteissa. Tällaisia käyttökohteita ovat mm:

• aaltojuotoskoneet

• konvektiouunit / -koneet

• kovetus-/kuivatusuunit

• juotosprosessit

• isojen kemikaalimäärien käsittely

• puutereiden / jauheiden käsittely ja pakkaus

Ominaisuuksia

• digitaalinen ohjauspaneeli graafisella näytöllä

• helposti vaihdettavat suodattimet (patentoitu

järjestelmä)

• pitkä suodattimien käyttöikä

• ilmavirtauksen valvonta hälytyksillä

• automaattinen säätö pitää ilmamäärän vakiona

• luotettavat kaasuanturit

• viimeistelty, kestävä rakenne

• helppo huoltaa

Mallit

34

Powerflow-malleja on useita, laitteet valitaan tarvittavan

puhdistuskapasiteetin perusteella. Sarja 210 - 400i käsittää

tehot 210m³/h ja 460m³/h. Vastaavasti sarjan 800i teho on

800m³/h. Alla kaikki Powerflow-mallit tehoineen. i-mallit ovat

Integral-malleja joissa on yksi ylimääräinen suodatintaso.

210 Powerflow 210m³/h standardi-kone 080210D

210i Integral-kone 080210iD

400 Poweflow 460m³/h standardi-kone 080400D


800i Powerflow 800m³/h 2-tasoinen kone 080509D

800i 3-tasoinen kone 080508D







Laitteisiin on saatavissa useita suodatinvaihtoehtoja. Kaikissa

on vähintään yksi esisuodatin sekä yksi pääsuodatin.

Isoimmissa laitteissa pääsuodattimet (esim. HEPA-suodatin,

aktiivihiilisuodatin) on saatavissa ja asennettavissa erikseen.

Myös yhdistelmäsuodattimia.


Kärynpoisto


PUREX LASEREX

Ilmanpuhdistuksen taso heikkenee yllättäen;

Vaikka tuotannossa olisi käytössä laite joka huolehtii

ilmanpuhtaudesta, laitteen suodatin saattaa mennä tukkoon ja

epäpuhtauksia ilmaantuu tuotantoon pikkuhiljaa. Lopulta tämä

johtaa tilanteeseen jossa linja on pysäytettävä ja puhdistettava

syntyneistä epäpuhtauksista. Purex Laserex -laitteilla on

jatkuva valvonta filttereiden tilasta. Kun suodattimen teho alkaa

heikentyä, laite säätää automaattisesti lisätehoa käyttöön siten,

että puhdistustaso säilyy samana. Laite myös kertoo tulevasta

suodattimen vaihtotarpeesta käyttäjälleen.

Laservälineet ovat yleistyneet tuotteiden merkkauksessa,

etsauksessa, kaiverruksessa, leikkauksessa ja hitsauksessa.

Kun käytettään laser-teknologiaa em. prosessien yhteydessä,

syntyy aina ilman epäpuhtauksia; pölyä ja kaasuja, jotka

on poistettava varmistuaksemme laadun- ja työympäristön

puhtaudesta. Purexin laitteilla sekä tuotannon laatu, että

terveysmääräykset tulevat täytettyä. Yleisimmät materiaalit

joiden kanssa laserkäsittelyä käytetään ovat: Muovi, keramiikka,

metalli, paperi, folio, emali, puu, lasi, kumi ja kartonki.

Laatuongelmat Laserilla – Ratkaisu Purexin laitteet

Likaiset laserlinssit, lähekkäin sijaitsevat anturit ja peilit;

Likaiset linssit vaativat puhdistustoimenpiteitä samoin

kun anturit ja peilit. Tämä hidastaa tuotantoa ja aiheuttaa

laatuongelmia. Oikein mitoitettua Purex Laserex -laitetta

käytettäessä, laite pitää huolen, että linssit ja muut komponentit

eivät pääse likaantumaan.

Merkkaus ja koodaus;

Likaisessa ympäristössä laserilla merkatessa aiheutuu

laatuongelmia lasersäteen heijastuksista. Merkkauksesta tulee

myös epätarkka. Purex tarjoaa laitteita kokoluokassa 200m³ -

5000m³, jolloin eri käyttökohteisiin on helppo valita sopiva laite.

Oikea puhdistettava ilmamäärä saadaan pidettyä yllä tarkasti

ilman staattisella alipainesäädöllä.

Saastuneet tuotteet;

Lasermerkkauksen yhteydessä syntyy aina ilmaan

epäpuhtauksia. Jos ilmaa ei puhdisteta, nämä epäpuhtaudet

voivat päästä pahimmassa tapauksessa itse tuotteeseen.

Elintarvike- ja lääketeollisuudessa tällainen epähygieenisyys ei

ole suotavaa. Purexin laitteissa käytettävät erittäin tehokkaat

ilmapumput mahdollistavat sen, että tuote saadaan pidettyä

täysin puhtaana merkkausprosessista huolimatta.

Työterveysongelmat – likainen työympäristö

Jos laserin käytön yhteydessä ei huolehdita saastuneen ilman

poistosta, altistuu käyttäjä jatkuvasti epäpuhtauksille: ilmassa

oleville pienille partikkeleille tai kaasuille. Nämä aiheuttavat

tutkimuksien mukaan altistuneille ihmisille vakavia työperäisiä

sairauksia kuten astmaa ja syöpää. Nämä työperäiset ongelmat

ovat vältettävissä huolehtimalla siitä, että työympäristö täyttää

niille asetetut puhtausvaatimukset ja että ne on varustettu

riittävän laadukkailla puhdistuslaitteilla.

Suodattimet – puhdistuksen avain

Avain laadukkaaseen ilmanpudistukseen on laitteen suodattimet

ja niiden älykäs valvonta. Jos valvontaa ei ole ja suodattimet

on toteutettu heikosti, seurauksena on suodattimien pikainen

tukkeutuminen ja ne käyvät vielä silloinkin kun ne eivät voi enää

suoriutua tehtävästään. Yleensä niiden vaihto on myös hidasta

ja hankalaa. Purex käyttää laitteissaan ainoastaan parhaita

mahdollisia suodattimia. Esisuodatus on tehty patentoidulla

Labyrinth -suodattimella. Tämä suodatin tarjoaa 10 kertaa

pidemmän käyttöiän verrattuna tavallisiin esisuodattimiin.

Suodattimen vaihto tapahtuu ilman työkaluja muutamassa

sekunnissa. Suodattimen tehokkuudesta kertoo, että

pääsuodattimelle menevä ilma on jo puhdistettu niin että 60-

80% partikkeleista joiden koko on 1-3 mikronia on suodatettu

pois (F6). Pääsuodattimen (HEPA / kemikaali) jälkeen

ulostuleva ilma on puhdistettu 99,997% kaikista partikkeleista

joiden koko on yli 0,3 mikronia, sekä 95% partikkeleista joiden

koko on 0,001 mikronia.

Purex valmistaa kaikkiaan 21 eri Laserex-mallia pelkästään

Laserteknologian tarpeisiin. Kaikkiin laitteisiin on saatavana

eritasoisia suodattimia käyttökohteen ja valitun laitteiston

perusteella.

35


Kärynpoisto


Purex FumeBuster

FumeBuster on suunniteltu käytettäväksi neljän työpisteen

suojaamiseen ilman epäpuhtauksilta. Laiteeseen on helposti

integroitavissa joko työpistekohtaiset suuttimet tai jopa kaksi

Cleancabs -suojakaukaloa.


FumeBuster on erittäin kompakti, pienikokoinen ja kestävä laite

joka sopii hyvin käytettäväksi työpisteissä ja tuotannossa joissa

ilman epäpuhtauksia syntyy mm. seuraavista syistä:

• tinaus

• liiman- ja kemikaalien käsittely

• uudelleenkäsittely- ja korjauspisteet

• tulostus- ja merkkauspaikat

Ominaisuuksia

• automaattinen nopeuden säätö

• VariColour -hälytysjärjestelmä

• alhaiset hankinta- ja käyttökustannukset

• ei asennuskustannuksia

• haitallisten partikkeleiden ja kaasujen suodatus

• tehokas HEPA-suodatus

• helppo liikutella ja siirtää

• kompakti, kestävä rakenne ruostumattomasta

teräksestä

• suodattimien pitkä ikä

• hiljainen käyttöääni

Mallit

Fumebuster on saatavissa joko kahdella tai neljällä imupisteellä

varustettuna. Laitteen imuteho on 600m³ / tunti. Laitepaketti

pitää sisällään kaikki tarpeelliset osat sen käyttöönottamiseksi,

mukaan lukien suodattimet, letkut ( 38 mm ), suuttimet.

36

• FumeBuster kahdelle työpisteelle: 040230

kartiomainen suutin, 040231 leveä suutin, 040232

ESD suutin, 040233 kaukalolla

• FumeBuster kolmelle/neljälle työpisteelle: 040236

kolmelle, 040234 neljälle

FumeBuster-suodattimet

Esisuodatin (4 kpl pakkauksessa) Pääsuodatin

Standardi: 200314

HEPA/kaksoiskemikaali: 110531

Puhdastilasuodatin: 110535

Kemikaalisuodatin: 110532


Kärynpoisto


Purex Superflow

Superflow suojaa 2 – 50 työpistettä ilman epäpuhtauksilta.

Pitkäaikainen altistuminen eri työvaiheissa syntyville ilman

epäpuhtauksille voi aiheuttaa vakavia kroonisia terveyshaittoja,

esimerkiksi työperäistä astmaa ja syöpää.


Superflow on tarkoitettu usean työpisteen ilmanpuhdistukseen.

Tällaisia käyttökohteita ovat mm:

• kemikaalien ja biologisten aineiden käsittely

• lääkeaineiden käsittely

• farmaseuttinen tuotanto

• juotosprosessit

• etsaus, merkkaus, leikkausmuovit ja metallit

• hitsaus

• puutereiden / jauheiden käsittely ja pakkaus

Ominaisuuksia

• digitaalinen ohjauspaneeli graafisella näytöllä

• helposti vaihdettavat suodattimet (patentoitu

järjestelmä)

• pitkä suodattimien käyttöikä

• pieni tilan tarve


• ilmavirtauksen valvonta hälytyksillä

• luotettavat kaasuanturit

• viimeistelty, kestävä rakenne

• helppo huoltaa

Mallit

Superflow-malleja on useita, perusmallit on tarkoitettu kohteisiin

joissa syntyy kohtuullinen määrä ilman epäpuhtautta ja ns.

Integral- yksiköt kohteisiin joissa syntyy erittäin runsaasti

epäpuhtauksia. Laitteet on varustettavissa 2 – 50 imupisteellä.

2 – 6 työpisteelle standardi-kone 080026D

2 – 6 työpisteelle Integral-kone 080026iD




6 – 15 työpisteelle Integral-kone 080504D





20 – 50 työpisteelle standardi-kone -

20 – 50 työpisteelle Integral-kone 0442500D

37

Laitteisiin löytyy useita suodatinvaihtoehtoja. Kaikissa

laitteissa on vähintään yksi esisuodatin sekä yksi pääsuodatin.

Isoimmissa laitteissa pääsuodattimet (esim. HEPA-suodatin,

aktiivihiilisuodatin) on saatavissa ja asennettavissa erikseen.

Myös yhdistelmäsuodattimet on saatavissa.


Kärynpoisto


Purex FumeCube

FumeCube on suunniteltu käytettäväksi yhden tai kahden

työpisteen suojaamiseen ilman epäpuhtauksilta. Laite on

helposti siirrettävissä jos tarvitaan muutoksia työpisteiden

sijoittelussa.


FumeCube on erittäin kompakti, pienikokoinen ja kestävä laite

joka sopii hyvin käytettäväksi työpisteissä ja tuotannossa joissa

syntyy ilman epäpuhtauksia mm. seuraavista syistä:

• tinaus

• liiman- ja kemikaalien käsittely

• uudelleen käsittely- ja korjauspisteet

• tulostus- ja merkkauspaikat

38

Ominaisuuksia

• automaattinen nopeuden säätö

• VariColour hälytysjärjestelmä

• alhaiset hankinta- ja käyttökustannukset

• ei asennuskustannuksia

• haitallisten partikkeleiden ja kaasujen suodatus

• tehokas HEPA-suodatus

• helppo liikutella ja siirtää

• kompakti, kestävä rakenne ruostumattomasta

teräksestä

• suodattimien pitkä ikä


Mallit

FumeCube on saatavissa joko yhdellä tai kahdella imupisteellä

varustettuna. Laitteen imuteho on 200m³ / tunti. Laitepaketti

pitää sisällään kaikki tarpeelliset osat sen käyttöönottamiseksi,

mukaan lukien suodattimet, letkut (38 mm) ja suuttimet.

• FumeCube yhdelle työpisteelle: 072066

• FumeCube kahdelle työpisteelle: 072065

FumeCuben suodattimet

Esisuodatin (4 kpl pakkauksessa) Pääsuodatin

HEPA/kaksoiskemikaali: 200225 110536

Puhdastilasuodatin: 200225 110538

Kemikaalisuodatin: 200043 110537


Tarkastus

Pastantarkastus

AOI, Automaattinen optinen tarkastus

CyberOptics on maailman johtavia sensorien

ja tarkastuslaitteiden toimittajia

Tuotekoodi

Nimi

8007006 KS-Flex

• ulkomitat (k x l x s) 2250x1000x1070mm

• kortin mitat max 457x508 mm

• sisältää tyypistä riippuen 5-19kpl korkearesoluutioväridigitaali

kameroita

• ohjelmointi patentoidulla SAM-ohjelmistolla

8004362 SE300

• ulkomitat (k x l x s) 1890x1000x1310mm

• 100% pastanpainon tarkastuslaite linjanopeudella

• 3D-korkeus, 3D-volyymi ja pinta-alamittaus

• off-line -ohjelmointi Gerber-tiedostoista

39


Tarkastus

Thickfilm, ohutkalvotarkastus

Videomikroskooppi

Optinen mikroskooppi

DOM100

Mikroskoopin mukana toimitetaan kaikki tarvittavat osat.

Suurennokset valittavissa 30-50-200-500 kertaiseksi.

40


Testaus

Johdinsarjojen testaus

Kaapelitesterit johdinsarjojen testaukseen

Saksalainen Adaptronic GmbH valmistaa adaptereita ja

testausjärjestelmiä auto-, lentokone- ja tietoliikenneteollisuute

en.

KT-testerit; KT310

• käyttöjärjestelmänä MS-DOS

• sisältää mikroprosessorin ja näytön

• testipisteitä 128-768kpl

• testijännite 1-10VDC

Komponenttitestaus:

• vastukset 50Ω-500kΩ

• kondensaattorit 10nF-20mF

• diodit

• zener-diodit

• ledit

NT-testerit; NT312

• käyttöjärjestelmänä Windows 9x/2000/NT.

• liitetään ulkoiseen tietokoneeseen sarjaportin avulla

• testipisteitä 128-2048kpl

• testijännite 1-10VDC

Komponenttitestaus:

• vastukset 10Ω-500kΩ

• kondensaattorit 10nF-20mF

• diodit

• zener-diodit

• ledit

Tuotekoodi

ONT312

OKT310-2

Nimi

Test System

Cable Tester

41


Testaus

Emolevytestaus

Emolevy-testausjärjestelmä

Emolevyjen testaus automaattisella Direct Test -järjestelmällä.

Testauselektroniikka liitetään testattavan kohteen liittimeen

suoraan ilman kaapeleita. Testauksen aloitus, testaus ja

vapautus testattavasta kohteesta on täysin automaattinen.

42


Testaus

Fixturet ja muut testaustekniikat

FIXTEL

FIXTEL on suomalainen korkealuokkaisia mekaanisia testifi xtureita, neula- ja adapterikasetteja sekä pressfi t-työkaluja ja -alustoja

valmistava yritys.

Mekaaniset testifixturet, Briefcase Test

Fixtures

Ominaisuudet

• vaihtokaseteilla; nopea ja helppo kasetin vaihdettavuus

• kuula- ja liukulaakeroitu liikemekaniikka

• Top & Bottom -puolien testausmahdollisuus

• asiakkaan toiveiden mukainen takapaneliaukotus

• käyttöturvallinen (turvalukitus, suojattu rakenne)

• fixturen ulkomitat 466x343x275mm

• testausalue 260x148mm

• testattavan tuotteen max. korkeus 60mm

• testipisemäärät: Signaali 463tp, Power 15tp

Pressfit-työkalut ja -alustat

• liitinkohtaiset ylä- ja ala- pressfit-työkalut

• ruostumattomasta ja kestävästä materiaalista

• myös työkalumoduulit useamman liittimen yhtäaikaiseen

puristukseen

43


Testaus

Fixturet ja muut testaustekniikat

Pressfit-paletit

Neula- ja adapterikasetit

• testikasettien suunnittelu ja valmistus useimpiin fixture-rakenteisiin

• kasettien poraus, kokoonpano ja johdotus

• paineilma- ja mekaaniset ratkaisut

Adapterit

Liitännät erikoiskohteisiin, joihin ei pelkästään testineulalla voi liittyä.

Kestävät ja helposti huollettavat ratkaisut.

44


Testaus

Testineulat

Feinmetall-testineulat

Saksalaisen Feinmetall valmistaa laadukkaita testineuloja jotka voidaan luokitella seuraavasti:

Standardit testineulat (Standard Probes)

Standardia testineuloja kuten tyyppejä F772 ja F773 käytetään

usein liittimien sähköisten perusarvojen testaukseen. Ne

asetetaan paikoilleen vastinkappaleeseen (holkkiin) ja ovat näin

edullisempi vaihtoehto kierteisille testineuloille F732 ja F733.

Kierteiset testineulat (Threaded Probes)

Kierteisten testineulojen tyyppejä F730; etäisyys keskipisteestä

keskipisteeseen eli rasterikoko (centers) 1,27mm, F731

(rasterikoko 2,2mm), F732 (rasterikoko 2,54mm) ja F733

(rasterikoko 4,5 mm) käytetään johtosarjojen sähköiseen

testaukseen. Nämä testineulat ruuvataan vastinkappaleeseen

irtoamisen estämiseksi.

Korkeavirtakestoiset testineulat (High

Current Probes)

Joistakin kierteellisistä testineulosta on saatavilla

korkeavirtakestoiset mallit, niin kutsutut C-versiot. F732...C

virtakestoisuus 16 A, F733...C virtakestoisuus 24 A ja F735...C

virtakestoisuus 50A. F772...C, F773...C ja F775...C -neulat ovat

saatavilla myös pistoyksikköversioina.

45


Testaus

Testineulat

Kierteiset askeltestineulat (Threaded

Step Probes)

Niin sanotut askeltestineulat ovat erikoissuunniteltuja kierteisiä

testineuloja, jotka on tarkoitettu testaamaan liittimen nastojen

syvyys.

Tyyppi F731 SP-Versio on tarkoitettu 2,2mm rasterikoolle,

tyyppi F732 SP-Versio on tarkoitettu 2,54mm rasterikoolle ja

tyyppi F733 SP-Versio 4,5mm rasterikoolle. Valikoimastamme

löytyy runsaasti eri vaihtoehtoja. Tarvittaessa FEINMETALL

on valmis kehittämään myös asiakkaan tarpeen mukaisia

erikoisratkaisuja.

Kiertymättömät testineulat (Twist Proof

Probes)

Kiertymättömiä testineuloja F752, F754, F755, F756 ja F760

käytetään kaikkien liitintyyppien testaukseen kun vaaditaan

neulan kärjen lukkiutumista liittimeen nähden.

Tyypit F755, F756 ja F760 on ruuvattu kiinni

vastinkappaleeseen. Tyypit F752 ja F754 on kytketty kiinni

vastinkappaleeseen ja varmistettu pykälöinnillä irtoamisen

estämiseksi.

Push Back -testineulat (Push Back Test

Probes)

Tämän luokan testineuloilla (VF100, VF4 and VF5) on erityisen

suuri jousivoima (10-34N). Koska FEINMETALL tuottaa

jouset itse, voidaan jousi valmistaa myös asiakkaan tarpeiden

mukaan.

Kaikki Push Back testineulat ruuvataan kiinni

vastinkappaleeseen irtoamisen välttämiseksi. Tyyppi VF4

voidaan toimittaa erityisen kytkinvastinkappaleen kera, jolloin

se toimii kuten kytkintestineula. Tyypin VF100 rasterikoko on

2,54mm.

46


Testaus

Testineulat

Kytkintestineulat (Switch Probes)

Kytkinneuloja käytetään paikallaan olon testaukseen. Tyypit

F875 (2,54mm rasterikoko) ja F885/F886 (3,5mm rasterikoko

ja enemmän) on ruuvattu kiinni vastinkappaleeseen antaen

varman kiinnityksen ja muunneltavan projektikorkeuden (FMpatentti).

Uudet vastinkappaleet H875KB (2,54mm) and H885KB1

(3,5mm) mahdollistavat helpon kytkintestineulan vaihdon

ilman juottamista. Projektikorkeus säilyy muunneltavana.

Kytkintestineula F884 on edullisempi malli tyypistä F885/

F886. Se asetetaan paikoilleen vastinkappaleeseen, joten

projektikorkeus ei ole muunneltavissa.

FEINMETALLin valikoimaan kuuluu ensimmäisenä valmistajana

maailmassa lyhyemmät kierteelliset kytkintestineulat kuin

25mm: F887:ää on käytetty sovellutuksissa, joissa liikkuma-ala

on rajoitettu. Sen kierrekiinnitys sallii korkeuden säätämisen.

Kelvin-testineulat (Kelvin Probes)

Uusia FEINMETALL-testineuloja F821 (naaras) ja F822 (uros)

käytetään suurtaajuusliittimien esim. antenniliittimet (kutsutaan

myös”FAKRA”-liittimiksi). Eri liitintyyppejä varten on tarjolla

useita eri testineulamalleja.

Työkalut (Tools)

FEINMETALL tarjoaa standardityökalut testineulojen

kiinnittämiseksi vastinkappaleisiin. FEINMETALLin

suunnittelema momenttiavain estää testineulan mekaanisen

rikkoutumisen testineulaa kiinnitettäessä.

47

Factory Automation tuoteluettelo 2007 - Perel

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
