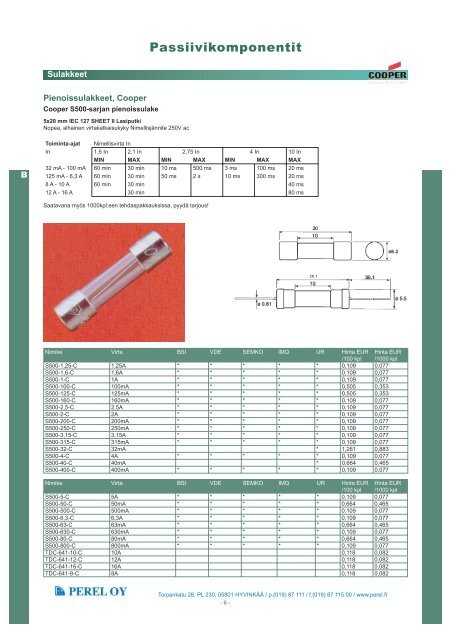

Passiivikomponentit - Perel

Passiivikomponentit
Sulakkeet
Pienoissulakkeet, Cooper
Cooper S500-sarjan pienoissulake
5x20 mm IEC 127 SHEET II Lasiputki
Nopea, alhainen virtakatkaisukyky Nimellisjännite 250V ac
B
Toiminta-ajat Nimellisvirta In
In 1,5 In 2,1 In 2,75 In 4 In 10 In
MIN MAX MIN MAX MIN MAX MAX
32 mA - 100 mA 60 min 30 min 10 ms 500 ms 3 ms 100 ms 20 ms
125 mA - 6,3 A 60 min 30 min 50 ms 2 s 10 ms 300 ms 20 ms
8 A - 10 A 60 min 30 min 40 ms
12 A - 16 A 30 min 80 ms
Saatavana myös 1000kpl:een tehdaspakkauksissa, pyydä tarjous!
Nimike Virta BSI VDE SEMKO IMQ UR Hinta EUR
/100 kpl
Hinta EUR
/1000 kpl
S500-1,25-C 1,25A * * * * * 0,109 0,077
S500-1,6-C 1,6A * * * * * 0,109 0,077
S500-1-C 1A * * * * * 0,109 0,077
S500-100-C 100mA * * * * * 0,505 0,353
S500-125-C 125mA * * * * * 0,505 0,353
S500-160-C 160mA * * * * * 0,109 0,077
S500-2,5-C 2,5A * * * * * 0,109 0,077
S500-2-C 2A * * * * * 0,109 0,077
S500-200-C 200mA * * * * * 0,109 0,077
S500-250-C 250mA * * * * * 0,109 0,077
S500-3,15-C 3,15A * * * * * 0,109 0,077
S500-315-C 315mA * * * * * 0,109 0,077
S500-32-C 32mA * 1,261 0,883
S500-4-C 4A * * * * * 0,109 0,077
S500-40-C 40mA * 0,664 0,465
S500-400-C 400mA * * * * * 0,109 0,077
Nimike Virta BSI VDE SEMKO IMQ UR Hinta EUR
/100 kpl
Hinta EUR
/1000 kpl
S500-5-C 5A * * * * * 0,109 0,077
S500-50-C 50mA * * * * * 0,664 0,465
S500-500-C 500mA * * * * * 0,109 0,077
S500-6,3-C 6,3A * * * * * 0,109 0,077
S500-63-C 63mA * * * * * 0,664 0,465
S500-630-C 630mA * * * * * 0,109 0,077
S500-80-C 80mA * * * * * 0,664 0,465
S500-800-C 800mA * * * * * 0,109 0,077
TDC-641-10-C 10A 0,118 0,082
TDC-641-12-C 12A 0,118 0,082
TDC-641-16-C 16A 0,118 0,082
TDC-641-8-C 8A 0,118 0,082
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 6 -

Passiivikomponentit
Sulakkeet
Cooper S501-sarjan pienoissulake
5x20 mm IEC 127 SHEET I Keraaminen
Nopea, suuri virtakatkaisukyky Nimellisjännite 250V ac
Toiminta-ajat Nimellisvirta In
In 1,5 In 2,1 In 2,75 In 4 In 10 In
MIN MAX MIN MAX MIN MAX MAX
50 mA – 3,15 A 60 min 30 min 10 ms 2 s 3 ms 300 ms 20 ms
4 A - 10 A 60 min 30 min 10 ms 2 s 3 ms 300 ms 20 ms
Saatavana myös 1000kpl:een tehdaspakkauksissa, pyydä tarjous!
B
Nimike Virta BSI VDE SEMKO IMQ UR Hinta EUR
/100 kpl
Hinta EUR
/1000 kpl
S501-1,25-C 1,25A * * 0,252 0,177
S501-1,6-C 1,6A * * 0,252 0,177
S501-1-C 1A * * 0,252 0,177
S501-10-C 10A 0,252 0,177
S501-100-C 100mA 0,757 0,530
S501-125-C 125mA 0,757 0,530
S501-160-C 160mA * 0,757 0,530
S501-2,5-C 2,5A * * * 0,252 0,177
S501-2-C 2A * * * 0,252 0,177
Nimike Virta BSI VDE SEMKO IMQ UR Hinta EUR
/100 kpl
Hinta EUR
/1000 kpl
S501-200-C 200mA 0,757 0,530
S501-250-C 250mA 0,757 0,530
S501-3,15-C 3,15A * * * 0,252 0,177
S501-315-C 315mA * * 0,690 0,483
S501-4-C 4A * * * * 0,252 0,177
S501-400-C 400mA * * 0,690 0,483
S501-5-C 5A * * * 0,252 0,177
S501-50-C 50mA * * 0,757 0,530
S501-500-C 500mA * * 0,252 0,177
S501-6,3-C 6,3A * * * * 0,252 0,177
S501-63-C 63mA 0,757 0,530
S501-630-C 630mA * * 0,252 0,177
S501-8-C 8A 0,252 0,177
S501-800-C 800mA * * 0,252 0,177
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 7 -

Passiivikomponentit
Sulakkeet
Cooper S505-sarjan pienoissulake
5x20 mm IEC 127 SHEET V Keraaminen
Hidas, suuri virtakatkaisukyky Nimellisjännite 250V ac
B
Toiminta-ajat Nimellisvirta In
In 1,5 In 2,1 In 2,75 In 4 In 10 In
MIN MAX MIN MAX MIN MAX MAX
500 mA - 800mA 60 min 30 min 250 ms 80 s 50 ms 5 s 55 ms
1 A - 3,15 A 60 min 30 min 1 s 80 s 95 ms 5 s 100 ms
4 A - 10 A 60 min 30 min 1 s 80 s 150 ms 5 s 100 ms
Saatavana myös 1000kpl:een tehdaspakkauksissa, pyydä tarjous!
Nimike Virta BSI VDE SEMKO IMQ UR Hinta EUR
/100 kpl
Hinta EUR
/1000 kpl
S505-1,25-C 1,25A * * * 0,336 0,235
S505-1,6-C 1,6A * * * * 0,336 0,235
S505-1-C 1A * * 0,336 0,235
S505-10-C 10A 0,336 0,235
S505-2,5-C 2,5A * * * * * 0,336 0,235
Nimike Virta BSI VDE SEMKO IMQ UR Hinta EUR
/100 kpl
Hinta EUR
/1000 kpl
S505-2-C 2A * * * * * 0,336 0,235
S505-3,15-C 3,15A * * * * * 0,336 0,235
S505-4-C 4A * * * * * 0,336 0,235
S505-5-C 5A * * * * * 0,336 0,235
S505-500-C 500mA 0,656 0,459
S505-6,3-C 6,3A * * * * * 0,336 0,235
S505-8-C 8A 0,336 0,235
S505-800-C 800mA 0,656 0,459
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 8 -

Passiivikomponentit
Sulakkeet
Cooper S506-sarjan pienoissulake
5x20 mm IEC 127 SHEET III Lasiputki
Hidas, alhainen virtakatkaisukyky Nimellisjännite 250V ac
Toiminta-ajat Nimellisvirta In
In 1,5 In 2,1 In 2,75 In 4 In 10 In
MIN MAX MIN MAX MIN MAX MAX
32 mA - 100 mA 60 min 2 min 200 ms 10 s 40 ms 3 s 300 ms
125 mA - 6,3 A 60 min 2 min 600 ms 10 s 150 ms 3 s 300 ms
Saatavana myös 1000kpl:een tehdaspakkauksissa, pyydä tarjous!
B
Nimike Virta BSI VDE SEMKO IMQ UR Hinta EUR
/100 kpl
Hinta EUR
/1000 kpl
S506-1,25-C 1,25A * * * * * 0,168 0,118
S506-1,6-C 1,6A * * * * * 0,168 0,118
S506-1-C 1A * * * * * 0,168 0,118
S506-100-C 100mA * * * * * 0,202 0,141
S506-125-C 125mA * * * * * 0,202 0,141
S506-160-C 160mA * * * * * 0,168 0,118
S506-2,5-C 2,5A * * * * * 0,168 0,118
S506-2-C 2A * * * * * 0,168 0,118
S506-200-C 200mA * * * * * 0,168 0,118
S506-250-C 250mA * * * * * 0,168 0,118
S506-3,15-C 3,15A * * * * * 0,168 0,118
S506-315-C 315mA * * * * * 0,168 0,118
Nimike Virta BSI VDE SEMKO IMQ UR Hinta EUR
/100 kpl
Hinta EUR
/1000 kpl
S506-32-C 32mA * * * * * 0,605 0,424
S506-4-C 4A * * * * 0,168 0,118
S506-40-C 40mA * * * * * 0,370 0,259
S506-400-C 400mA * * * * * 0,168 0,118
S506-5-C 5A * * * * 0,177 0,124
S506-50-C 50mA * * * * * 0,370 0,259
S506-500-C 500mA * * * * * 0,168 0,118
S506-6,3-C 6,3A * * * * 0,177 0,124
S506-63-C 63mA * * * * * 0,370 0,259
S506-630-C 630mA * * * * * 0,168 0,118
S506-80-C 80mA * * * * * 0,370 0,259
S506-800-C 800mA * * * * * 0,168 0,118
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 9 -

Passiivikomponentit
Sulakkeet
Cooper GMA-sarjan pienoissulake
5x20 mm UL Listed, Std. 248-14 Lasiputki
Nopea, alhainen virtakatkaisukyky Nimellisjännite 250V ac
B
Toiminta-ajat Nimellisvirta In
In 1,35 In 2 In
MAX
MAX
63 mA - 10 A 60 min 2 min
15 A 2 min
Nimike Virta Jännite UL UR CSA JIS Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
GMA-1 1A 250 V * * 0,252 0,214
GMA-1,25 1,25A 250 V * * 0,252 0,214
GMA-1,6 1,6A 250 V * * 0,252 0,214
GMA-10 10A 125 V * * 0,252 0,214
GMA-100 100mA 250 V * * 0,824 0,701
GMA-125 125mA 250 V * * 0,824 0,701
GMA-15 15A 125 V * * 0,252 0,214
GMA-2 2A 250 V * * 0,252 0,214
GMA-2,5 2,5A 250 V * * 0,252 0,214
GMA-200 200mA 250 V * * 0,824 0,701
GMA-250 250mA 250 V * * 0,824 0,701
GMA-3,15 3,15A 125 V * * 0,252 0,214
GMA-3,5 3,5A 125 V * * 0,252 0,214
GMA-315 315mA 250 V * * 0,824 0,701
GMA-4 4A 125 V * * 0,252 0,214
GMA-400 400mA 250 V * * 0,252 0,214
Nimike Virta Jännite UL UR CSA JIS Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
GMA-5 5A 125 V * * 0,252 0,214
GMA-500 500mA 250 V * * 0,252 0,214
GMA-6 6A 125 V * * 0,252 0,214
GMA-63 63mA 250 V * * 0,824 0,701
GMA-630 630mA 250 V * * 0,252 0,214
GMA-7 7A 125 V * * * 0,252 0,214
GMA-8 8A 125 V * * 0,252 0,214
GMA-800 800mA 250 V * * 0,252 0,214
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 10 -

Passiivikomponentit
Sulakkeet
Cooper GMC-sarjan pienoissulake
5x20 mm UL Listed, Std. 248-14 Lasiputki
• Keskihidas, alhainen virtakatkaisukyky
• Nimellisjännite 250V AC
Toiminta-ajat Nimellisvirta In
In 1,35 In 2,0 In 10 In
MAX MAX MIN
50 mA - 10 A 60 min 2 min 10 ms
B
Nimike Virta Jännite UL UR CSA JIS Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
GMC-1 1A 250 V * * * 0,252 0,214
GMC-1,25 1,25A 250 V * * * 0,252 0,214
GMC-1,6 1,6A 250 V * * * 0,252 0,214
GMC-10 10A 125 V 0,252 0,214
GMC-100 100mA 250 V * * 0,824 0,701
GMC-125 125mA 250 V * * 0,824 0,701
GMC-160 160mA 250 V * * 0,824 0,701
GMC-2 2A 250 V * * * 0,252 0,214
GMC-2.5 2,5A 250 V * * * 0,252 0,214
GMC-200 200mA 250 V * * 0,824 0,701
GMC-250 250mA 250 V * * 0,252 0,214
GMC-3,15 3,15A 250 V * * * 0,252 0,214
GMC-3,5 3,5A 125 V * * * 0,252 0,214
GMC-300 300mA 250 V * * 0,252 0,214
GMC-315 315mA 250 V * * 0,252 0,214
GMC-4 4A 125 V * * * 0,252 0,214
GMC-400 400mA 250 V * * 0,252 0,214
GMC-5 5A 125 V * * * 0,252 0,214
GMC-50 50mA 250 V * * 0,824 0,701
GMC-500 500mA 250 V * * 0,252 0,214
GMC-6,3 6,3A 125 V * * 0,252 0,214
Nimike Virta Jännite UL UR CSA JIS Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
GMC-63 63mA 250 V * * 0,824 0,701
GMC-630 630mA 250 V * * 0,252 0,214
GMC-7 7A 125 V * 0,252 0,214
GMC-8 8A 125 V * 0,252 0,214
GMC-80 80mA 250 V * * 0,824 0,701
GMC-800 800mA 250 V * * 0,252 0,214
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 11 -

Passiivikomponentit
Sulakkeet
Cooper GMD-sarjan pienoissulake
5x20 mm UL Listed, Std. 248-14 Lasiputki
Hidas, alhainen virtakatkaisukyky Nimellisjännite 250V ac
Toiminta-ajat Nimellisvirta In
In 1,35 In 2,0 In
MAX MIN MAX
125 mA - 4 A 60 min 5 s 2 min
B
Nimike Virta Jännite UL UR CSA JIS Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
GMD-1,25-C 1,25 A 250 V * * * 0,252 0,214
GMD-1,6-A 1,6 A 250 V * * * 0,252 0,214
GMD-1-C 1A 250 V * * * 0,252 0,214
GMD-125-C 125mA 250 V * * 0,824 0,701
GMD-160-C 160mA 250 V * * 0,824 0,701
GMD-2,5-C 2,5 A 250 V * * * 0,252 0,214
GMD-2-C 2A 250 V * * * 0,252 0,214
GMD-200-C 200mA 250 V * * 0,824 0,701
GMD-250-C 250mA 250 V * * 0,252 0,214
GMD-3-C 3A 250 V * * * 0,252 0,214
GMD-300-C 300mA 250 V * * 0,252 0,214
GMD-315-C 315mA 250 V * * 0,252 0,214
GMD-4-C 4A 250 V * 0,252 0,214
GMD-400-C 400mA 250 V * * 0,252 0,214
GMD-500-C 500mA 250 V * * 0,252 0,214
GMD-630-C 630mA 250 V * * 0,252 0,214
GMD-800-C 800mA 250 V * * 0,252 0,214
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 12 -

Passiivikomponentit
Sulakkeet
Cooper TDC 387 -sarjan pienoissulake
6,3 x 32 mm, 250 V ac
Nopea, Lasiputki
Toiminta-ajat Nimellisvirta In
In 2,1 In 2,75 In 4 In 10 In
MAX MIN MAX MIN MAX MAX
50 mA - 100 mA 20 s 2 ms 200 ms 1 ms 30 ms 5 ms
125 mA - 10 A 20 s 20 ms 1,5 s 8 ms 400 ms 80 ms
B
Nimike Virta Jännite Katkaisukyky Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
TDC-10-15 15A 32 V 150 A 0,232 0,197
TDC-10-20 20A 32 V 200 A 0,232 0,197
TDC-10-25 25A 32 V 250 A 0,232 0,197
TDC-387-1,25F 1,25A 250 V 63 A 0,232 0,197
TDC-387-1,6F 1,6A 250 V 63 A 0,232 0,197
TDC-387-100F 100mA 250 V 63 A 0,723 0,615
TDC-387-10F 10A 100 V 63 A 0,232 0,197
TDC-387-125F 125mA 250 V 63 A 0,723 0,615
TDC-387-160F 160mA 250 V 63 A 0,723 0,615
TDC-387-1F 1A 250 V 63 A 0,232 0,197
TDC-387-2,5F 2,5A 250 V 63 A 0,232 0,197
TDC-387-200F 200mA 250 V 63 A 0,232 0,197
TDC-387-250F 250mA 250 V 63 A 0,232 0,197
TDC-387-2F 2A 250 V 63 A 0,232 0,197
TDC-387-3,15F 3,15A 250 V 63 A 0,232 0,197
TDC-387-315F 315mA 250 V 63 A 0,232 0,197
TDC-387-400F 400mA 250 V 63 A 0,232 0,197
TDC-387-4F 4A 250 V 63 A 0,232 0,197
TDC-387-500F 500mA 250 V 63 A 0,232 0,197
TDC-387-50F 50mA 250 V 50 A 0,723 0,615
TDC-387-5F 5A 250 V 63 A 0,232 0,197
TDC-387-6,3F 6,3A 250 V 63 A 0,232 0,197
TDC-387-630F 630mA 250 V 63 A 0,232 0,197
TDC-387-63F 63mA 250 V 63 A 0,723 0,615
TDC-387-800F 800mA 250 V 63 A 0,232 0,197
TDC-387-80F 80mA 250 V 63 A 0,723 0,615
TDC-387-8F 8A 100 V 63 A 0,232 0,197
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 13 -

Passiivikomponentit
Sulakkeet
Cooper TDC 436 -sarjan pienoissulake
6,3 x 32 mm, 250 V ac
Hidas, Lasiputki
B
Toiminta-ajat Nimellisvirta In
In 2,1 In 2,75 In 4 In 10 In
MAX MIN MAX MIN MAX MAX
50 mA - 100 mA 20 s 150 ms 3 s 60 ms 1 s 70 ms
125 mA - 10 A 30 s 200 ms 6 s 80 ms 2 s 70 ms
Nimike Virta Jännite Katkaisukyky Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
56000.05T 50mA 250 V 50 A 1,093 0,929
56000.063T 63mA 250 V 63 A 1,093 0,929
56000.08T 80mA 250 V 63 A 1,093 0,929
56000.125T 125mA 250 V 63 A 0,620 0,527
56000.16T 160mA 250 V 63 A 0,620 0,527
56000.1T 100mA 250 V 63 A 0,620 0,527
56000.25T 250mA 250 V 63 A 0,620 0,527
56000.2T 200mA 250 V 63 A 0,620 0,527
56000.315T 315mA 250 V 63 A 0,620 0,527
56000.4T 400mA 250 V 63 A 0,620 0,527
56000.5T 500mA 250 V 63 A 0,620 0,527
56000.63T 630mA 250 V 63 A 0,620 0,527
56008T 8A 250 V 63 A 0,505 0,429
56010T 10A 250 V 63 A 0,505 0,429
56012T 12A 250 V 63 A 0,505 0,429
56015T 15A 250 V 63 A 0,505 0,429
56020T 20A 250 V 63 A 0,620 0,527
56025T 25A 250 V 63 A 0,620 0,527
TDC-436-1 1A 250 V 63 A 0,620 0,527
TDC-436-1,25 1,25A 250 V 63 A 0,620 0,527
TDC-436-1,6 1,6A 250 V 63 A 0,620 0,527
TDC-436-2 2A 250 V 63 A 0,620 0,527
TDC-436-2,5 2,5A 250 V 63 A 0,620 0,527
TDC-436-3,15 3,15A 250 V 63 A 0,620 0,527
TDC-436-4 4A 250 V 63 A 0,620 0,527
TDC-436-5 5A 250 V 63 A 0,620 0,527
TDC-436-6,3 6,3A 250 V 63 A 0,620 0,527
TDC-436-800 800mA 250 V 63 A 0,620 0,527
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 14 -

Passiivikomponentit
Sulakkeet
Cooper AGC-sarjan pienoissulake
6,3 x 32 mm ( 1/4” x 1 1/4” ), UL 248-14, 250 V ac
Nopea, lasiputki, alhainen virtakatkaisukyky.
Toiminta-ajat Nimellisvirta In
In 1,1 In 1,35 In
MIN
MAX
50 mA - 30 A 240 min 2 min
Huom: ei varastotavarana!
B
Nimike Virta Jännite Katkaisukyky UL CSA UR Hinta EUR Hinta EUR
/10 kpl /100 kpl
AGC-1 1A 250 V 100 A * * 0,336 0,286
AGC-1 1/2 1,5A 250 V 100 A * * 0,336 0,286
AGC-1 1/4 1,25A 250 V 100 A * * 0,336 0,286
AGC-1/10 100mA 250 V 35 A * * 1,093 0,929
AGC-1/16 63mA 250 V 35 A * * 1,093 0,929
AGC-1/2 500mA 250 V 35 A * * 0,336 0,286
AGC-1/20 50mA 250 V 35 A * * 1,093 0,929
AGC-1/4 250mA 250 V 35 A * * 1,093 0,929
AGC-1/8 125mA 250 V 35 A * * 1,093 0,929
AGC-10 10A 250 V 200 A * * 0,336 0,286
AGC-15 15A 32 V 1000 A * 0,336 0,286
AGC-2 2A 250 V 100 A * * 0,336 0,286
AGC-2 1/2 2,5A 250 V 100 A * * 0,336 0,286
AGC-2/10 200mA 250 V 35 A * * 1,093 0,929
AGC-3 2/10 3,2A 250 V 100 A * * 0,336 0,286
AGC-3/10 300mA 250 V 35 A * * 1,093 0,929
AGC-3/16 185mA 250 V 35 A * * 1,093 0,929
AGC-3/4 750mA 250 V 35 A * * 0,336 0,286
Nimike Virta Jännite Katkaisukyky UL CSA UR Hinta EUR Hinta EUR
/10 kpl /100 kpl
AGC-4 4A 250 V 200 A * * 0,336 0,286
AGC-4/10 400mA 250 V 35 A * * 1,093 0,929
AGC-5 5A 250 V 200 A * * 0,336 0,286
AGC-6 1/4 6,25A 250 V 200 A * * 0,336 0,286
AGC-8 8A 250 V 200 A * * 0,336 0,286
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 15 -

Passiivikomponentit
Sulakkeet
Cooper ABC-sarjan pienoissulake
6,3 x 32 mm ( 1/4” x 1 1/4” ), UL 248-14, 250 V ac
Nopea, keraaminen, suuri virtakatkaisukyky
Toiminta-ajat Nimellisvirta In
In 1,35 In 2,0 In
MIN
MAX
1/4 A - 30 A 60 min 120 s
B
Nimike Virta Jännite Katkaisukyky UL CSA UR Hinta EUR Hinta EUR
/10 kpl /100 kpl
ABC-1 1A 250 V 35 A * * 1,180 1,003
ABC-1 1/2 1,5 A 250 V 100 A * * 1,180 1,003
ABC-1/2 500 mA 250 V 35 A * * 1,180 1,003
ABC-1/4 250mA 250 V 35 A * * 1,180 1,003
ABC-10 10 A 250 V 200 A * * 1,180 1,003
ABC-12 12 A 250 V 750 A * * 1,180 1,003
ABC-15 15 A 250 V 750 A * * 1,180 1,003
ABC-2 2 A 250 V 100 A * * 1,180 1,003
ABC-2 1/2 2,5 A 250 V 100 A * * 1,180 1,003
ABC-20 20 A 250 V 400 A * 1,180 1,003
ABC-25 25,0A 125 V 1000 A * 1,180 1,003
ABC-3 3 A 250 V 100 A * * 1,180 1,003
ABC-3/4 750 mA 250 V 35 A * * 1,180 1,003
ABC-30 30,0A 125 V 1000 A * 1,180 1,003
ABC-4 4 A 250 V 200 A * * 1,180 1,003
Nimike Virta Jännite Katkaisukyky UL CSA UR Hinta EUR Hinta EUR
/10 kpl /100 kpl
ABC-5 5 A 250 V 200 A * * 1,180 1,003
ABC-6 6 mA 250 V 200 A * * 1,180 1,003
ABC-7 7 A 250 V 200 A * * 1,180 1,003
ABC-8 8 A 250 V 200 A * * 1,180 1,003
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 16 -

Passiivikomponentit
Sulakkeet
Cooper MDL-sarjan pienoissulake
6,3 x 32 mm ( 1/4” x 1 1/4” ), UL 248-14, 250 V ac
Hidas, lasiputki, alhainen virtakatkaisukyky
Toiminta-ajat Nimellisvirta In
In 1,35 In 2,0 In
MIN
MAX
1/16 A - 30 A 60 min 120 s
B
Nimike Virta Jännite Katkaisukyky UL CSA UR Hinta EUR Hinta EUR
/00 kpl /100 kpl
MDL-1 1A 250 V 35 A * * 0,589 0,500
MDL-1 1/4 1,25A 250 V 100 A * * 0,589 0,500
MDL-1 6/10 1,6A 250 V 100 A * * 0,589 0,500
MDL-1/10 100mA 250 V 35 A * * 1,337 1,137
MDL-1/16 63mA 250 V 35 A * * 1,337 1,137
MDL-1/2 500mA 250 V 35 A * * 0,589 0,500
MDL-1/4 250mA 250 V 35 A * * 0,589 0,500
MDL-1/8 125mA 250 V 35 A * * 1,337 1,137
MDL-10 10A 32 V 1000 A * 0,925 0,786
MDL-15 15A 32 V 1000 A * 0,925 0,786
MDL-2 2A 250 V 100 A * * 0,589 0,500
MDL-2 1/2 2,5A 250 V 100 A * * 0,589 0,500
MDL-2 1/4 2,25A 250 V 100 A * * 0,589 0,500
Nimike Virta Jännite Katkaisukyky UL CSA UR Hinta EUR Hinta EUR
/10 kpl /100 kpl
MDL-2/10 200mA 250 V 35 A * * 1,337 1,137
MDL-20 20A 32 V 1000 A * 0,925 0,786
MDL-25 25A 32 V 1000 A * 0,925 0,786
MDL-3 2/10 3,2A 250 V 100 A * * 0,589 0,500
MDL-3/10 300mA 250 V 35 A * * 0,589 0,500
MDL-3/16 185mA 250 V 35 A * * 1,337 1,137
MDL-3/4 750mA 250 V 35 A * * 0,589 0,500
MDL-3/8 375mA 250 V 35 A * * 0,589 0,500
MDL-30 30A 32 V 1000 A * 0,925 0,786
MDL-4 4A 250 V 200 A * * 0,589 0,500
MDL-5 5A 250 V 200 A * * 0,589 0,500
MDL-6 1/4 6,25A 250 V 200 A * * 0,589 0,500
MDL-8 8A 250 V 200 A * * 0,589 0,500
MDL-9 9A 32 V 1000 A * 0,925 0,786
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 17 -

Passiivikomponentit
Sulakkeet
Cooper MDA-sarjan pienoissulake
6,3 x 32 mm ( 1/4” x 1 1/4” ), UL 248-14, 250 V ac
Hidas, keraaminen, suuri virtakatkaisukyky
Toiminta-ajat Nimellisvirta In
In 1,35 In 2,0 In
MIN
MAX
1/4 A - 30 A 60 min 120 s
B
Nimike Virta Jännite Katkaisukyky UL CSA UR Hinta EUR Hinta EUR
/10 kpl /100 kpl
MDA-1 1 A 250 V 35 A * * 1,380 1,173
MDA-1 1/2 1,5 A 250 V 100 A * * 1,380 1,173
MDA-1/2 500mA 250 V 35 A * * 1,380 1,173
MDA-1/4 250mA 250 V 35 A * * 1,380 1,173
MDA-10 10 A 250 V 200 A * * 1,380 1,173
Nimike Virta Jännite Katkaisukyky UL CSA UR Hinta EUR Hinta EUR
/10 kpl /100 kpl
MDA-15 15 A 250 V 750 A * * 1,380 1,173
MDA-2 2 A 250 V 100 A * * 1,380 1,173
MDA-2 1/2 2,5 A 250 V 100 A * * 1,380 1,173
MDA-2/10 200mA 250 V 34 A * * 2,080 1,768
MDA-20 20 A 250 V 1500 A * 1,380 1,173
MDA-25 25,0A 250 V 1500 A * 1,380 1,173
MDA-3 3 A 250 V 100 A * * 1,380 1,173
MDA-3/4 750mA 250 V 35 A * * 1,380 1,173
MDA-30 30,0A 250 V 1500 A * 1,380 1,173
MDA-4 4 A 250 V 200 A * * 1,380 1,173
MDA-5 5 A 250 V 200 A * * 1,380 1,173
MDA-6 1/4 6,25 A 250 V 200 A * * 1,380 1,173
MDA-7 7 A 250 V 200 A * * 1,380 1,173
MDA-8 8 A 250 V 200 A * * 1,380 1,173
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 18 -

Passiivikomponentit
Sulakkeet
Cooper GBB-sarjan pienoissulake
6,3 x 32 mm ( 1/4” x 1 1/4” ), UL 248-14, 250 V ac
Erikoisnopea, keraaminen
Toiminta-ajat Nimellisvirta In
In 1,5 In 2,0 In
MIN
MAX
1 A - 30 A 30 ms 20 ms
B
Nimike Virta Jännite Katkaisukyky UR CSA Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
GBB-1 1 A 250 V 34 A * * 4,962 4,218
GBB-1 1/4 1,25 A 250 V 35 A * * 4,962 4,218
GBB-10 10 A 250 V 200 A * * 4,962 4,218
GBB-12 12 A 250 V 200 A * * 4,962 4,218
GBB-15 15 A 250 V 200 A * * 4,962 4,218
GBB-2 2 A 250 V 35 A * * 4,962 4,218
GBB-20 20 A 250 V 200 A * * 4,962 4,218
Nimike Virta Jännite Katkaisukyky UR CSA Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
GBB-25 25 A 250 V 200 A * * 4,962 4,218
GBB-3 3 A 250 V 35 A * * 4,962 4,218
GBB-30 30 A 250 V 750 A * * 4,962 4,218
GBB-4 4 A 250 V 35 A * * 4,962 4,218
GBB-5 5 A 250 V 100 A * * 4,962 4,218
GBB-6 6 A 250 V 100 A * * 4,962 4,218
GBB-7 7 A 250 V 100 A * * 4,962 4,218
GBB-8 8 A 250 V 100 A * * 4,962 4,218
GBB-9 9 A 250 V 200 A * * 4,962 4,218
Cooper TDC-180 -sarjan BS88-pienoissulake
Nimike Virta Jännite Katkaisukyky BS Hinta EUR
/10 kpl
Hinta EUR
/100 kpl
TDC-180-1 1A 250 V 6000 A * 0,757 0,530
TDC-180-10 10A 250 V 6000 A * 0,757 0,530
TDC-180-13 13A 250 V 6000 A * 0,757 0,530
TDC-180-2 2A 250 V 6000 A * 0,757 0,530
TDC-180-3 3A 250 V 6000 A * 0,757 0,530
TDC-180-5 5A 250 V 6000 A * 0,757 0,530
TDC-180-7 7A 250 V 6000 A * 0,757 0,530
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 19 -

Passiivikomponentit
Sulakkeet
Pienoissulakkeet, Spezialelectric
Spezialelectric 105.000-sarjan pienoissulake
Spezialelectric
5 x 20 mm, 250 V ac
Erikoisnopea, keraaminen
B
Toiminta-ajat Nimellisvirta In
In 1,5 In 2,75 In 4 In 10 In
MIN MAX MAX MAX
500 mA - 6,3 A 30 min 100 ms 30 ms 5 ms
8 A - 10 A 30 min 140 ms 50 ms 8 ms
Nimike Virta Jännite Katkaisukyky Hinta EUR/kpl
1-10 kpl
Hinta EUR/kpl
10-100 kpl
55000.5FF 500mA 250 V 1500 A 1,169 0,994
55000.63FF 630mA 250 V 1500 A 1,169 0,994
55000.8FF 800mA 250 V 1500 A 1,169 0,994
Nimike Virta Jännite Katkaisukyky Hinta EUR/kpl
1-10 kpl
Hinta EUR/kpl
10-100 kpl
55001,6FF 1,6 A 250 V 1500 A 1,169 0,994
55001FF 1A 250 V 1500 A 1,169 0,994
55002,5FF 2,5A 250 V 1500 A 1,169 0,994
55002FF 2A 250 V 1500 A 1,169 0,994
55003,15FF 3,15 A 250 V 1500 A 1,169 0,994
55004FF 4A 250 V 1500 A 1,169 0,994
55005FF 5A 250 V 1500 A 1,169 0,994
55006,3FF 6,3A 250 V 1500 A 1,169 0,994
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 20 -

Passiivikomponentit
Sulakkeet
Spezialelectric
Spezialelectric 102.000-sarjan pienoissulake
5 x 20 mm, 250 V ac
Keskihidas, lasiputki, alhainen virtakatkaisukyky.
Toiminta-ajat Nimellisvirta In
In 1,5 In 2,1 In 4 In 10 In
MIN MAX MIN MAX MIN MAX
32 mA - 1,25 A 1 h 10 min 40 ms 2 s 5 ms 90 ms
1,6 A - 10 A 1 h 30 min 40 ms 2 s 5 ms 90 ms
B
Nimike Virta Jännite Katkaisukyky Hinta EUR/kpl
1-10 kpl
Hinta EUR/kpl
10-100 kpl
55000.032M 32 mA 250 V 80 A 0,496 0,422
55000.040M 40 mA 250 V 80 A 0,496 0,422
55000.050M 50 mA 250 V 80 A 0,496 0,422
55000.063M 63 mA 250 V 80 A 0,496 0,422
55000.080M 80 mA 250 V 80 A 0,496 0,422
55000.16M 160mA 250 V 80 A 0,496 0,422
55000.1M 100mA 250 V 80 A 0,496 0,422
55000.25M 250mA 250 V 80 A 0,336 0,286
55000.2M 200mA 250 V 80 A 0,336 0,286
55000.315M 315mA 250 V 80 A 0,336 0,286
55000.4M 400mA 250 V 80 A 0,336 0,286
55000.5M 500mA 250 V 80 A 0,336 0,286
55000.63M 630mA 250 V 80 A 0,336 0,286
55001,25M 1,25A 250 V 80 A 0,336 0,286
55001,4M 1,4A 250 V 1000 A 0,336 0,286
55001,6M 1,6A 250 V 1000 A 0,336 0,286
Nimike Virta Jännite Katkaisukyky Hinta EUR/kpl
1-10 kpl
Hinta EUR/kpl
10-100 kpl
55002M 2A 250 V 1000 A 0,336 0,286
55003,15M 3,15A 250 V 1000 A 0,336 0,286
55004M 4A 250 V 1000 A 0,336 0,286
55005M 5A 250 V 1000 A 0,336 0,286
55006,3M 6,3A 250 V 1000 A 0,336 0,286
55008M 8A 250 V 300 A 0,336 0,286
55010M 10A 250 V 300 A 0,336 0,286
55015M 15A 250 V 300 A 0,496 0,422
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 21 -

Passiivikomponentit
Sulakkeet
Spezialelectric
Spezialelectric 129.000-sarjan pienoissulake
5 x 25 mm, 250 V ac
Nopea, lasiputki, alhainen virtakatkaisukyky
B
Toiminta-ajat Nimellisvirta In
In 1,5 In 2,1 In 4 In 10 In
MIN MAX MIN MAX MIN MAX
32 mA - 1,25 A 1 h 10 min 40 ms 2 s 5 ms 90 ms
1,6 A - 10 A 1 h 30 min 40 ms 2 s 5 ms 90 ms
Nimike Virta Jännite Katkaisukyky Hinta EUR/kpl
1-10 kpl
Hinta EUR/kpl
10-100 kpl
55250.032 32 mA 250 V 80 A 0,833 0,708
55250.040 40 mA 250 V 80 A 0,833 0,708
55250.050 50 mA 250 V 80 A 0,833 0,708
55250.063 63 mA 250 V 80 A 0,833 0,708
55250.080 80 mA 250 V 80 A 0,833 0,708
Nimike Virta Jännite Katkaisukyky Hinta EUR/kpl
1-10 kpl
Hinta EUR/kpl
10-100 kpl
552500.125 125mA 250 V 80 A 0,833 0,708
552500.16 160mA 250 V 80 A 0,589 0,500
552500.2 200mA 250 V 80 A 0,589 0,500
552500.25 250mA 250 V 80 A 0,589 0,500
552500.315 315mA 250 V 80 A 0,589 0,500
552500.4 400mA 250 V 80 A 0,589 0,500
552500.5 500mA 250 V 80 A 0,589 0,500
552500.63 630mA 250 V 80 A 0,589 0,500
552500.8 800mA 250 V 80 A 0,589 0,500
552501 1A 250 V 80 A 0,589 0,500
552501,25 1,25A 250 V 80 A 0,589 0,500
552501,6 1,6A 250 V 80 A 0,589 0,500
552502 2A 250 V 80 A 0,589 0,500
552502,5 2,5A 250 V 80 A 0,589 0,500
552503,15 3,15A 250 V 80 A 0,589 0,500
552504 4A 250 V 80 A 0,589 0,500
552505 5A 250 V 80 A 0,589 0,500
552506,3 6,3A 250 V 80 A 0,589 0,500
552508 8A 250 V 80 A 0,589 0,500
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 22 -
