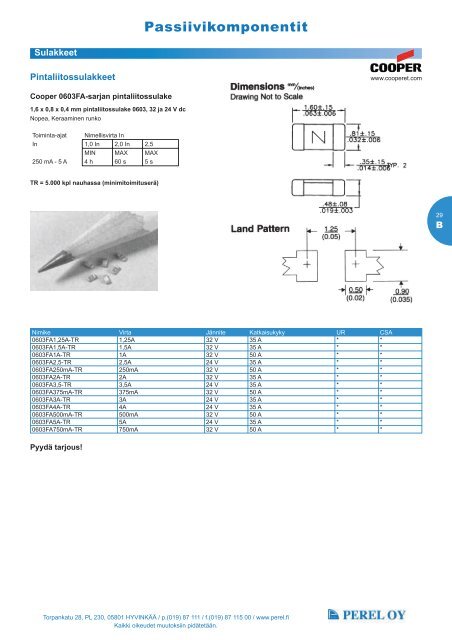

<strong>Passiivikomponentit</strong><br />
Sulakkeet<br />
Pintaliitossulakkeet<br />
www.cooperet.com<br />
Cooper 0603FA-sarjan pintaliitossulake<br />
1,6 x 0,8 x 0,4 mm pintaliitossulake 0603, 32 ja 24 V dc<br />
Nopea, Keraaminen runko<br />
Toiminta-ajat Nimellisvirta In<br />
In 1,0 In 2,0 In 2,5<br />
MIN MAX MAX<br />
250 mA - 5 A 4 h 60 s 5 s<br />
TR = 5.000 kpl nauhassa (minimitoimituserä)<br />
29<br />
B<br />
Nimike Virta Jännite Katkaisukyky UR CSA<br />
0603FA1,25A-TR 1,25A 32 V 35 A * *<br />
0603FA1,5A-TR 1,5A 32 V 35 A * *<br />
0603FA1A-TR 1A 32 V 50 A * *<br />
0603FA2,5-TR 2,5A 24 V 35 A * *<br />
0603FA250mA-TR 250mA 32 V 50 A * *<br />
0603FA2A-TR 2A 32 V 35 A * *<br />
0603FA3,5-TR 3,5A 24 V 35 A * *<br />
0603FA375mA-TR 375mA 32 V 50 A * *<br />
0603FA3A-TR 3A 24 V 35 A * *<br />
0603FA4A-TR 4A 24 V 35 A * *<br />
0603FA500mA-TR 500mA 32 V 50 A * *<br />
0603FA5A-TR 5A 24 V 35 A * *<br />
0603FA750mA-TR 750mA 32 V 50 A * *<br />
Pyydä tarjous!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
<strong>Passiivikomponentit</strong><br />
Sulakkeet<br />
Cooper 3216FF-sarjan pintaliitossulake<br />
3,2 x 1,6 x 0,9 mm pintaliitossulake 1206, 32 V ac<br />
Nopea, Keraaminen runko<br />
www.cooperet.com<br />
Toiminta-ajat Nimellisvirta In<br />
In 1,0 In 2,5 In<br />
MIN<br />
MAX<br />
250 mA - 6,5 A 4 h 5 s<br />
TR = 3000 kpl kela (minimitoimituserä)<br />
Pyydä tarjous!<br />
30<br />
B<br />
Nimike Virta Jännite Katkaisukyky UR CSA<br />
TR/3216FF-1,5A 1,5A 32 V 50 A * *<br />
TR/3216FF-1A 1A 32 V 50 A * *<br />
TR/3216FF-2,5A 2,5A 32 V 50 A * *<br />
TR/3216FF-250mA 250mA 32 V 50 A * *<br />
TR/3216FF-2A 2A 32 V 50 A * *<br />
TR/3216FF-375mA 375mA 32 V 50 A * *<br />
TR/3216FF-3A 3A 32 V 50 A * *<br />
TR/3216FF-4A 4A 32 V 50 A * *<br />
TR/3216FF-500mA 500mA 32 V 50 A * *<br />
TR/3216FF-5A 5A 32 V 50 A * *<br />
TR/3216FF-6,5A 6,5A 32 V 50 A *<br />
TR/3216FF-750mA 750mA 32 V 50 A * *<br />
Pyydä tarjous!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
<strong>Passiivikomponentit</strong><br />
Sulakkeet<br />
Cooper 6125FA-sarjan pintaliitossulake<br />
2,54 x 2,54 x 6,1 mm pintaliitossulake, UL listed E195337, 125 V ac<br />
Nopea, Keraaminen runko<br />
www.cooperet.com<br />
Toiminta-ajat Nimellisvirta In<br />
In 1,0 In 2,0 In<br />
MIN<br />
MAX<br />
250 mA - 15 A 4 h 5 s<br />
TR2 = 5000 kpl / kela (minimitoimituserä)<br />
31<br />
B<br />
Nimike Virta Jännite Katkaisukyky UL CSA<br />
6125FA-1,5A 1,5A 125 V 50 A * *<br />
6125FA-10A 10A 125 V 50 A * *<br />
6125FA-12A 12A 125 V 50 A * *<br />
6125FA-15A 15A 125 V 50 A * *<br />
6125FA-1A 1A 125 V 50 A * *<br />
6125FA-2,5A 2,5A 125 V 50 A * *<br />
6125FA-250mA 250mA 125 V 50 A * *<br />
6125FA-2A 2A 125 V 50 A * *<br />
6125FA-3,5A 3,5A 125 V 50 A * *<br />
6125FA-375mA 375mA 125 V 50 A * *<br />
6125FA-3A 3A 125 V 50 A * *<br />
6125FA-4A 4A 125 V 50 A * *<br />
6125FA-500mA 500mA 125 V 50 A * *<br />
6125FA-5A 5A 125 V 50 A * *<br />
6125FA-750mA 750mA 125 V 50 A * *<br />
6125FA-7A 7A 125 V 50 A * *<br />
Pyydä tarjous!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
<strong>Passiivikomponentit</strong><br />
Sulakkeet<br />
Cooper 6125TD-sarjan pintaliitossulake<br />
2,54 x 2,54 x 6,1 mm pintaliitossulake, UR E19180, 125 V ac<br />
Hidas, Keraaminen runko<br />
www.cooperet.com<br />
Toiminta-ajat Nimellisvirta In<br />
In 1,0 In 2,0 In 2,0 In 2,0 In<br />
MIN MIN TYP MAX<br />
250 mA - 15 A 4 h 1 s 3 s 60 s<br />
TR1 = 1000 kpl / kela (minimitoimituserä)<br />
32<br />
B<br />
Nimike Virta Jännite Katkaisukyky UR CSA<br />
6125TD-1,5A 1,5A 125 V 50 A * *<br />
6125TD-1A 1A 125 V 50 A * *<br />
6125TD-2,5A 2,5A 125 V 50 A * *<br />
6125TD-250mA 250mA 125 V 50 A * *<br />
6125TD-2A 2A 125 V 50 A * *<br />
6125TD-3,5A 3,5A 125 V 50 A * *<br />
6125TD-375mA 375mA 125 V 50 A * *<br />
6125TD-3A 3A 125 V 50 A * *<br />
6125TD-4A 4A 125 V 50 A * *<br />
6125TD-500mA 500mA 125 V 50 A * *<br />
6125TD-5A 5A 125 V 50 A * *<br />
6125TD-750mA 750mA 125 V 50 A * *<br />
6125TD-7A 7A 125 V 50 A * *<br />
Pyydä tarjous!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
<strong>Passiivikomponentit</strong><br />
Sulakkeet<br />
Cooper 1025FA-sarjan pintaliitossulake<br />
www.cooperet.com<br />
2,77 x 2,77 x 10,29 mm pintaliitossulake, UL, CSA, 250 V ac<br />
Nopea, Keraaminen runko<br />
Toiminta-ajat Nimellisvirta In<br />
In 1,0 In 2,0 In<br />
MIN<br />
MAX<br />
250 mA - 15 A 4 h 5 s<br />
TR2 = 2500 kpl / kela (minimitoimituserä)<br />
33<br />
B<br />
Nimike Virta Jännite Katkaisukyky UR CSA<br />
1025A-250mA 250mA 250 V 50 A * *<br />
1025FA-1,5A 1,5A 250 V 50 A * *<br />
1025FA-10A 10A 250 V 50 A * *<br />
1025FA-12A 12A 250 V 50 A * *<br />
1025FA-15A 15A 250 V 50 A * *<br />
1025FA-1A 1A 250 V 50 A * *<br />
1025FA-2,5A 2,5A 250 V 50 A * *<br />
1025FA-2A 2A 250 V 50 A * *<br />
1025FA-3,5A 3,5A 250 V 50 A * *<br />
1025FA-3A 3A 250 V 50 A * *<br />
1025FA-4A 4A 250 V 50 A * *<br />
1025FA-500mA 500mA 250 V 50 A * *<br />
1025FA-5A 5A 250 V 50 A * *<br />
1025FA-750mA 750mA 250 V 50 A * *<br />
1025FA-7A 7A 250 V 50 A * *<br />
Pyydä tarjous!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
<strong>Passiivikomponentit</strong><br />
Sulakkeet<br />
Cooper 1025TD-sarjan pintaliitossulake<br />
2,77 x 2,77 x 10,29 mm pintaliitossulake, UL EIA/IS-722, 250 V ac<br />
Hidas, Keraaminen runko<br />
www.cooperet.com<br />
Toiminta-ajat Nimellisvirta In<br />
In 1,0 In 2,0 In 2,0 In 2,0 In<br />
MAX MIN TYP MAX<br />
250 mA - 6,3 A 4 h 1 s 6 s 120 ms<br />
TR2 = 2500 kpl / kela (minimitoimituserä)<br />
34<br />
B<br />
Nimike Virta Jännite Katkaisukyky UL CSA<br />
TR2/1025TD-1,5A 1,5A 250 V 50 A * *<br />
TR2/1025TD-1A 1A 250 V 50 A * *<br />
TR2/1025TD-2,5A 2,5A 250 V 50 A * *<br />
TR2/1025TD-250mA 250mA 250 V 50 A * *<br />
TR2/1025TD-2A 2A 250 V 50 A * *<br />
TR2/1025TD-3,5A 3,5A 250 V 50 A * *<br />
TR2/1025TD-3A 3A 250 V 50 A * *<br />
TR2/1025TD-4A 4A 250 V 50 A * *<br />
TR2/1025TD-500mA 500mA 250 V 50 A * *<br />
TR2/1025TD-5A 5A 250 V 50 A * *<br />
TR2/1025TD-750mA 750mA 250 V 50 A * *<br />
Pyydä tarjous!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
<strong>Passiivikomponentit</strong><br />
Sulakkeet<br />
Cooper TCP1.25A-sarjan pintaliitossulake<br />
www.cooperet.com<br />
ELECTRICAL CHARACTERISTICS<br />
% of Amp Rating Opening Time<br />
100 % 4 Hours Minimum<br />
250 % 1 Second Minimum<br />
250 % 4-10 Seconds Typical<br />
250 % 120 Seconds Maximum<br />
300 % 10 Seconds Maximum<br />
35<br />
B<br />
LIGHTNING SURGE SPECIFICATIONS<br />
Surge Speci cation Surge Repetitions Waveform Current (A)<br />
(Sec.)<br />
Voltage (V)<br />
Performance<br />
Requirement<br />
FCC 47 Part 68 Longitudinal Type A 2 10x160 100 per fuse 1500 Fuse cannot open<br />
FCC 47 Part 68 Metallic Type B 2 10x560 100 800 Fuse cannot open<br />
Bellcore GR-1089-CORE First Level Lightning 50 10x1000 100 1000 Fuse cannot open<br />
Bellcore GR-1089-CORE First Level Lightning 50 2x10 500 2500 Fuse cannot open<br />
Surge out 1 10x160 160 N/A Fuse cannot open<br />
Surge out 1 10x560 115 N/A Fuse cannot open<br />
Nimike Jännite Katkaisukyky 250VAC Katkaisukyky 600VAC<br />
TCP1.25A 250 V 50 A 60 A<br />
Pyydä tarjous!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
<strong>Passiivikomponentit</strong><br />
Sulakkeet<br />
Cooper TCP500MA & TCP2A -sarjojen<br />
pintaliitossulakkeet<br />
www.cooperet.com<br />
36<br />
B<br />
ELECTRICAL CHARACTERISTICS<br />
% of Amp Rating Opening Time<br />
100 % 4 Hours Minimum<br />
250 % 1 Second Minimum<br />
250 % 4-10 Seconds Typical<br />
250 % 120 Seconds Maximum<br />
300 % 10 Seconds Maximum<br />
LIGHTNING SURGE SPECIFICATIONS<br />
Surge Speci cation Surge Repetitions Waveform Current (A)<br />
(Sec.)<br />
Voltage (V)<br />
Performance<br />
Requirement<br />
TCP 500mA tested<br />
FCC 47 Part 68 Longitudinal Type B 2 5x320 37.5 N/A Fuse cannot open<br />
FCC 47 Part 68 Metallic Type A 2 10x560 100 800 Fuse must open safely<br />
Surge out 25 10x160 65 N/A Fuse cannot open<br />
TCP2A tested<br />
FCC 47 Part 68 Longitudinal Type A 2 10x160 100 per fuse 1500 Fuse cannot open<br />
FCC 47 Part 68 Metallic Type B 2 10x560 100 800 Fuse cannot open<br />
Bellcore GR-1089-<br />
CORE<br />
First Level Lightning 50 10x1000 100 1000 Fuse cannot open<br />
Bellcore GR-1089-<br />
CORE<br />
First Level Lightning 50 2x10 500 2500 Fuse cannot open<br />
Surge out 1 10x160 160 N/A Fuse cannot open<br />
Surge out 1 10x560 115 N/A Fuse cannot open<br />
Nimike Jännite Katkaisukyky 250VAC Katkaisukyky 600VAC<br />
TCP2A 250 V 50 A 60 A<br />
TCP500mA 250 V 50 A 40 A<br />
Pyydä tarjous!<br />
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi<br />
Kaikki oikeudet muutoksiin pidätetään.
