Teholähteet - Perel

Teholähteet

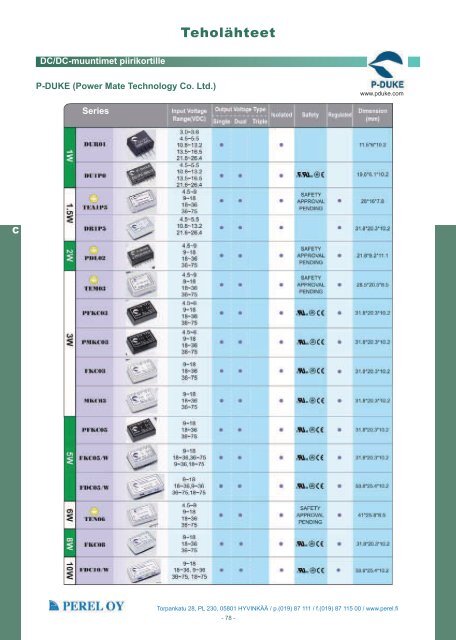

DC/DC-muuntimet piirikortille
P-DUKE (Power Mate Technology Co. Ltd.)
www.pduke.com
Series
C
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 78 -

Teholähteet
DC/DC-muuntimet piirikortille
www.pduke.com
Series
C
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 79 -

Teholähteet
DC/DC-muuntimet piirikortille
Mornsun
http://www.mornsun-power.com/
C
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 80 -

Teholähteet
DC/DC-muuntimet piirikortille
http://www.mornsun-power.com/
C
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 81 -

Teholähteet
DC/DC-muuntimet piirikortille
ETA Power Source OTQ-sarjan hakkuriteholähde
Ominaisuudet
• Piirikortti DC/DC-teholähde, pystymalli
• Tilansäästäjä, täyttää RoHS direktiivin
• Ulostuloteho 1.5 W - 10 W
• Laaja tulojännitealue 4 : 1
• Fyysinen koko 9x36x19.5 mm, paino 5 g
• Toimintalämpötila-alue -20…+80 astetta Celsius
• Oikosulkusuojaus automaattisella palautumisella
• Takuu 3 vuotta
www.etapower.com
C
OTQ-sarja yhdellä ulostulolla
OTQ-sarja yhdellä ulostulolla, 4-8 VDC sisään
Nimike Sisäänsyöttöjännite Ulostulo Hinta EUR/kpl
1-9 kpl erä
Hinta EUR/kpl
10-100 kpl erä
OTQ-05SC05 4-8 VDC 5 VDC (0.5 A) 31,00 24,80
OTQ-12SC05 4-8 VDC 12 VDC (0.26 A) 31,00 24,80
OTQ-15SC05 4-8 VDC 15 VDC (0.2 A) 31,00 24,80
OTQ-24SC05 4-8 VDC 24 VDC (0.13 A) 31,00 24,80
OTQ-sarja yhdellä ulostulolla, 8-32 VDC sisään
Nimike Sisäänsyöttöjännite Ulostulo Hinta EUR/kpl
1-9 kpl erä
Hinta EUR/kpl
10-100 kpl erä
OTQ-05SC1224 8-32 VDC 5 VDC (0.5 A) 31,00 24,80
OTQ-12SC1224 8-32 VDC 12 VDC (0.26 A) 31,00 24,80
OTQ-15SC1224 8-32 VDC 15 VDC (0.2 A) 31,00 24,80
OTQ-24SC1224 8-32 VDC 24 VDC (0.13 A) 31,00 24,80
OTQ-sarja yhdellä ulostulolla, 18-73 VDC sisään
Nimike Sisäänsyöttöjännite Ulostulo Hinta EUR/kpl
1-9 kpl erä
Hinta EUR/kpl
10-100 kpl erä
OTQ-05SC2448 18-73 VDC 5 VDC (0.5 A) 31,00 24,80
OTQ-12SC2448 18-73 VDC 12 VDC (0.26 A) 31,00 24,80
OTQ-15SC2448 18-73 VDC 15 VDC (0.2 A) 31,00 24,80
OTQ-24SC2448 18-73 VDC 24 VDC (0.13 A) 31,00 24,80
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 82 -

Teholähteet
DC/DC-muuntimet piirikortille
OTQ-sarja kahdella ulostulolla
www.etapower.com
OTQ-sarja kahdella ulostulolla, 4-8 VDC sisään
Nimike Sisäänsyöttöjännite Ulostulo Hinta EUR/kpl
1-9 kpl erä
Hinta EUR/kpl
10-100 kpl erä
OTQ-22WC05 4-8 VDC +-12 VDC (0.13 A) 31,00 24,80
OTQ-23WC05 4-8 VDC +-15 VDC (0.1 A) 31,00 24,80
OTQ-sarja kahdella ulostulolla, 8-32 VDC sisään
Nimike Sisäänsyöttöjännite Ulostulo Hinta EUR/kpl
1-9 kpl erä
Hinta EUR/kpl
10-100 kpl erä
OTQ-22WC1224 8-32 VDC +-12 VDC (0.13 A) 31,00 24,80
OTQ-23WC1224 8-32 VDC +-15 VDC (0.1 A) 31,00 24,80
OTQ-sarja kahdella ulostulolla, 18-72 VDC sisään
Nimike Sisäänsyöttöjännite Ulostulo Hinta EUR/kpl
1-9 kpl erä
Hinta EUR/kpl
10-100 kpl erä
OTQ-22WC2448 18-72 VDC +-12 VDC (0.13 A) 31,00 24,80
OTQ-23WC2448 18-72 VDC +-15 VDC (0.1 A) 31,00 24,80
C
OTQ-sarjan viivapiirroskuva
Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi
- 83 -

Teholähteet
DC/DC-muuntimet piirikortille
ETA Power Source OB/OE-sarjan
DC/DC-muunnin piirikortille
• laaja tulojännitealue 4:1
• yksi- tai kaksilähtöinen
• lähtöjännitteen säätö ±10% (OB)
• erotusjännnite 500 V
• kapseloimaton, pintaliitoskomponentit
• oikosulkusuojattu
• hakkuritaajuuus 170 kHz
Saatavissa tehdastilauksena myös muita tulo/lähtöjanniteyhdistelmiä.
www.etapower.com
C
Nimike Tyyppi Hinta EUR/kpl 1-9 kpl erä Hinta EUR/kpl 10-100 kpl erä
OBQ-05SC1224 8V..32V in/out 5V 0.5A 35,00 25,00
OBQ-12SC1224 8V..32V in/out 12V 0.25A 35,00 25,00
OBQ-22WC1224 8V..32V in/out ±12V ±0.13A 37,00 26,00
OBR-05SC1224 8V..32V in/out 5V 1A 47,00 33,00
OBR-12SC1224 8V..32V in/out 12V 0.5A 47,00 33,00
OBR-22WC1224 8V..32V in/out ±12V ±0.25A 50,00 35,00
OBS-05SC1224 8V..32V in/out 5V 2A 68,00 48,00
OBS-12SC1224 8V..32V in/out 12V 0.9A 68,00 48,00
OEJ-05SC1224 8V..16V in/out 5V 0.3A 21,00 15,00
OEQ-05SC1224 8V..16V in/out 5V 0.5A 29,00 20,00
OER-05SC1224 8V..16V in/out 5V 1A 40,00 28,00
OES-05SC1224 8V..32V in/out 5V 2A 47,00 33,00
ETA Power Source OH-sarjan
DC/DC-muunnin piirikortille
• laaja tulojännitealue 4:1
• yksi- tai kaksilähtöinen
• erotusjännnite 500 V
• kapseloimaton, pintaliitoskomponentit
• oikosulkusuojattu
Saatavissa tehdastilauksena myös muita lähtöjanniteyhdistelmiä.
Nimike Tyyppi Hinta EUR/kpl 1-9 kpl erä Hinta EUR/kpl 10-100 kpl erä
OHS-05SC1224 8V..32V in/out 5V 2A 74,00 52,00
OHS-05SC2448 18V..72V in/out 5V 2A 74,00 52,00
OHS-22WC1224 8V..32V in/out ±12V ±0.45A 76,00 53,00
OHS-22WC2448 18V..72V in/out ±12V ±0.45A 76,00 53,00
ETA Power Source OC1-sarjan
DC/DC-muunnin piirikortille
• laaja tulojännitealue
• yksilähtöinen
• lähtöjännite säädettävissä
• kapseloimaton, pintaliitoskomponentit
• oikosulkusuojattu
Saatavissa tehdastilauksena myös muita tulo/lähtöjanniteyhdistelmiä.
Nimike Tyyppi Hinta EUR/kpl 1-9 kpl erä Hinta EUR/kpl 10-100 kpl erä
OC1-05SC1224 9.2V..32V in/out 5V 1.4A 23,00 16,00
OC1-05SC2448 19V..56V in/out 5V 1.4A 23,00 16,00
OC1-12SC2448 19V..56V in/out 12V 1.3A 23,00 16,00
OC1-3.3SC1224 9.2V..32V in/out 3.36V 1.4A 23,00 16,00
OC1-3.3SC2448 19V..56V in/out 3.3V 1.4A 23,00 16,00
