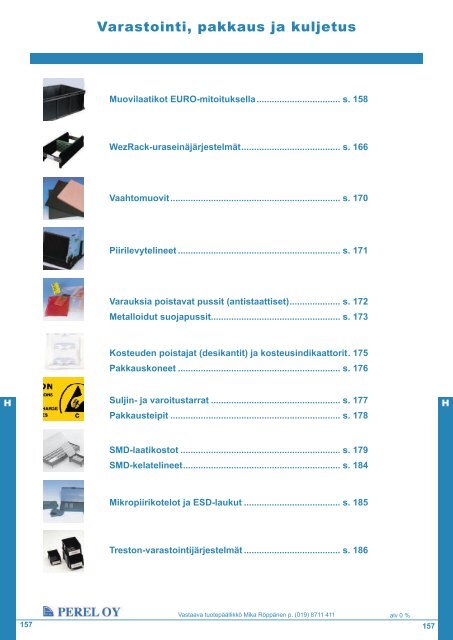

Varastointi, pakkaus ja kuljetus

Muovilaatikot EURO-mitoituksella ................................. s. 158

WezRack-uraseinäjärjestelmät ....................................... s. 166

Vaahtomuovit ................................................................... s. 170

Piirilevytelineet ................................................................ s. 171

Varauksia poistavat pussit (antistaattiset) .................... s. 172

Metalloidut suojapussit ................................................... s. 173

Kosteuden poistajat (desikantit) ja kosteusindikaattorit . 175

Pakkauskoneet ................................................................ s. 176

H

Suljin- ja varoitustarrat ................................................... s. 177

Pakkausteipit ................................................................... s. 178

H

SMD-laatikostot ............................................................... s. 179

SMD-kelatelineet .............................................................. s. 184

Mikropiirikotelot ja ESD-laukut ...................................... s. 185

Treston-varastointijärjestelmät ...................................... s. 186

157

Vastaava tuotepäällikkö Mika Röppänen p. (019) 8711 411

alv 0 %

157

Varastointi, pakkaus ja kuljetus ja kuljetus

Muovilaatikot EURO-mitoituksella

BlackLine ESD-laatikot

Vakio

CONDUCTIVE

WEZ-tuotesarja soveltuu esim. komponettilevyjen kuljetukseen ja

varastointiin. Laatikot ovat pinottavissa keskenään ja ne voidaan

kalustaa erilaisilla uraseinillä. WEZin Black Line -tuotteiden materiaali

on polypropeeni, jonka pintaresistanssi on < 10 4 Ω/ . Materiaali antaa

erinomaisen suojan staattista sähköä vastaan.

WEZ-laatikot ovat pinottavissa eurolavoille (1200x800 ja

1200x1000mm) ja erilaisia laatikoita voidaan pinota päällekäin vaikka

kannet olisivat paikoillaan.

1. WEZ-laatikko 300x200mm



1.

2.

3.

H

Tuotekoodi Ulkomitat mm Max. korkeus Max. syvyys mm Sisämitat mm Tilavuus, L Paino, g Hinta EUR

3204.000 300 x 200 x 053 44 31 260 x 160 x 041 1.7 290 4,70

3208.000 300 x 200 x 100 88 72 260 x 160 x 085 3.5 530 7,40

3213.000 300 x 200 x 145 133 117 260 x 160 x 130 5.4 705 8,50

4304.000 400 x 300 x 053 44 31 360 x 260 x 041 3.8 625 8,20

4308.000 400 x 300 x 100 88 72 360 x 260 x 085 8.0 960 10,40

4313.000 400 x 300 x 145 133 117 360 x 260 x 130 12.1 1130 11,90

4320.000 400 x 300 x 212 200 184 360 x 260 x 197 18.5 1535 16,00

4326.000 400 x 300 x 278 266 249 360 x 260 x 262 24.5 1890 19,50

4332.000 400 x 300 x 320 308 291 360 x 260 x 304 28.0 2000 20,00

6404.617 600 x 400 x 056 44 28 560 x 360 x 041 8.25 1080 13,20

6408.000 600 x 400 x 100 88 72 560 x 360 x 085 17.0 1790 20,60

6413.000 600 x 400 x 145 133 116 560 x 360 x 129 26.0 2100 19,50

6420.000 600 x 400 x 212 200 183 560 x 360 x 196 39.0 2600 26,90

6426.000 600 x 400 x 278 266 249 560 x 360 x 262 52.8 3100 28,90

6432.000 600 x 400 x 320 308 291 560 x 360 x 304 60.0 3400 29,20

6440.000 600 x 400 x 412 400 383 560 x 360 x 396 80.0 4660 44,80

H

158


alv 0 %

158



Tasapohja

WEZ-laatikot tasapohjalla. Tasapohjaisia laatikoita voidaan käyttää esim.

kuljettimilla tai FiFo-hyllyissä. Tasapohja lisää laatikon käyttökorkeutta

noin 10 mm verrattuna profiloituun pohjaan. Tätä voidaan käyttää hyväksi

mitoittaessa laatikkoa tietylle korttikoolle.

CONDUCTIVE

WEZ Black Line tasapohjalaatikoita on saatavana 4 eri kokoa:

200x150, 300x200, 400x300 ja 600x400mm

Tuotekoodi Ulkomitat mm Korkeus mm Sisämitat mm Max. pinoamis-syvyys Paino g Hinta EUR

2113.007 200 x 150 x 145 133 155 x 106 x 142 129 375 6,30

3208.007 300 x 200 x 100 88 254 x 154 x 096 83 520 7,40

3213.007 300 x 200 x 145 133 254 x 154 x 141 128 720 8,50

4304.007 400 x 300 x 053 44 354 x 254 x 049 40 540 8,20

4308.007 400 x 300 x 100 88 354 x 254 x 096 83 1030 10,40

4313.007 400 x 300 x 145 133 354 x 254 x 141 128 1200 11,90

4313.097 400 x 300 x 145 133 354 x 254 x 141 128 735 9,00

4320.007 400 x 300 x 212 200 354 x 254 x 208 195 1610 16,00

4326.007 400 x 300 x 278 266 354 x 254 x 274 261 1975 19,50

4332.007 400 x 300 x 320 308 354 x 254 x 316 303 2100 20,00

6408.007 600 x 400 x 100 88 554 x 354 x 096 83 1650 20,60

6413.007 600 x 400 x 145 133 554 x 354 x 141 128 2050 19,50

6413.097 600 x 400 x 145 133 554 x 354 x 141 128 1365 14,60

6420.007 600 x 400 x 212 200 554 x 354 x 208 195 2550 26,90

6426.007 600 x 400 x 278 266 554 x 354 x 273 260 3070 28,90

6432.007 600 x 400 x 310 308 554 x 354 x 316 303 3400 29,20

6440.007 600 x 400 x 412 400 554 x 354 x 407 393 4605 44,80

Kannet

WEZ-kannet kaikkiin laatikkokokoihin kolmena eri versiona. Laatikot

voidaan pinota päällekkäin vaikka kannet ovat paikoillaan.

H

H

Tuotekoodi Nimi Koko mm Hinta EUR

3200.000 Kansi, irrallinen 300 x 200 3,60

3200.032 Saranat + 2 kpl lukitussalpoja 300 x 200 5,70

3200.044 4 kpl lukitussalpoja 300 x 200 5,70



4300.044 Tuotekoodi Nimi 4 kpl lukitussalpoja Koko 400 x mm 300 Hinta EUR 6,70

4300.932 Kansi A4 dokumenttitasku sisäpuolella 400 x 300 12,00



6400.044 4 kpl lukitussalpoja 600 x 400 10,30

9980.011 Sarana 0,75

9980.012 Lukitussalpa (pari) 1,00

9980.141 Kannen sinetti, läpikuultava (100 kpl) 37,20

159


alv 0 %

159



Välijakajat

WEZ-laatikoiden välijakajilla saadaan laatikkoon rakennettua

erilaisia lokerikoita esim. moduleita tai kortteja varten.

CONDUCTIVE

Välijakajat 2610/3610

Korkeus 100mm. Pienin lokero 32x32mm, soveltuu

400x300mm laatikoille, joiden sisäkorkeus on yli 133mm







Toimitamme välijakajat asiakaskohtaisilla mitoituksilla.

Materiaalina 2 mm johtava polystyreeni.

ILMAINEN SUUNNITTELUPALVELU

Tuotekoodi Nimi Mitat mm Min. jako mm Hinta EUR

2610.003 Välijakaja 300 258 x 100 32 1,90





H

Printorama (urakehikot)

Printorama on urakehikko, joka sijoitetaan WEZ-laatikkoon.

Printoramalla saadaan kaikenkokoisille korteille rakennettua

turvallinen ja kestävä kuljetus- tai varastointijärjestelmä. Printorama

koostuu uraseinistä (Secondo) tai urakehikosta (The Printorama

ja Douple Printorama), joihin lisätään välijakajat lukitsemaan kortit

paikoilleen. Välijakajat on vahvistettu alumiinikiskoilla, jolloin saadaan

varmistettua korttien liikkumattomuus kuljetuksen aikana.

Printorama-järjestelmän välijakajat pitävät kortit turvallisesti

paikoillaan kuljetuksen aikana. Jakajat voidaan sijoittaa laatikkoon

pitkittäin tai poikittain kolmena eri pituutena ( 300/400/600mm)

Jakajien reunus on sijoitettu kolmella eri tavalla (-,0,+). Eri mallien

antamaa 1,7 mm eroa hyväksi käyttämällä saadaan eri kokoiset kortit

lukittua paikoilleen. (katso taulukko s. 5.11)

H

160


alv 0 %

160



Printorama ja Double Printorama

Printorama

400x300mm laatikoille, joiden sisäkorkeus on yli 88mm.

Soveltuu korteille aina 353mm asti.

Uran pituus = 100mm, reunus korottaa laatikkoa 44mm.

CONDUCTIVE

Uran leveys = 2,5mm, syvyys = 3,0mm

Urien väli = 5,08mm

Double Printorama


Soveltuu korteille aina 535 mm asti.

Uran pituus = 100mm, reunus korottaa laatikkoa 44mm.



Double Printorama

Samanlainen kuin 6414.100, mutta 400-sivu 15,24 mm jaolla.


Urien väli = 5,08mm 600mm sivulla

Urien väli =15,24mm 400mm sivulla

Printorama TRE


Soveltuu korteille aina 535mm asti.

Uran pituus = 200mm.

Uran leveys = 2,5mm,syvyys = 3,0mm


H

Tuotekoodi Selite Vaihtoehdot Mitat mm Hinta EUR

4314.100 Printorama Irrallinen, ulko 400 x 300 x 140 26,10

4314.114 Printorama, P = 5.08 mm Asennettu 4 Nylatches, sisä 335 x 235 x 140 28,40

4314.128 Asennettu 8 U-clips 28,40

6141.148 600 mm sivuilla, P=5.08 mm Asennettu 10 U-clips 46,70

6414.100 Irrallinen, ulko 600 x 400 x 140 43,30

6414.114 Double Printorama, P = 5.08 mm Asennettu 4 Nylatches, sisä 535 x 335 x 140 46,70

6414.120 Asennettu 10 U-clips 46,70

6414.140 Double Printorama Irrallinen, ulko 600 x 400 x 140 43,30

6414.144 400 mm sivuilla, P=15.24 mm Asennettu 4 Nylatches, sisä 535 x 335 x 140 46,70

6420.100 Printorama TRE, P=5.08 mm Sisä 535 x 335 x 200 67,30

H

161


alv 0 %

161



Printorama Secondo

Printorama Secondo on erittäin helposti muunneltavissa oleva

uraseinäjärjestelmä.

Se koostuu neljästä uraseinästä, jotka sijoitetaan WEZ-laatikon

sisäreunoille.

Secondoa voidaan käyttää 400x300 ja 600x400mm

laatikoissa, joiden sisäkorkeus on yli 133mm.

CONDUCTIVE

Printorama Secondo 400x300 laatikolle, jonka sisäkorkeus

on yli 133mm. Soveltuu korteille aina 353mm asti. Uran

pituus 100 mm, saatavana kolme eri versiota.

Printorama Secondo 600x400 laati-kolle, jonka sisäkorkeus

on yli 133mm. Soveltuu korteille aina 535mm asti. Uran

pituus 100 mm, saatavana kolme eri versiota.

Pitkien korttien kuljetus

Pitkät urat soveltuvat pitkille korteille. Yhdistämällä kaksi tai

useampia Secondoja Printoramaan uran pituus saadaan

kasvatettua riittävän pit-käksi suurillekin korteille.

H

Tuotekoodi Uran leveys mm Uran syvyys Urien väli Hinta EUR

4310.100 300 mm sivu: 2,5, 400 mm sivu: 2,5 3,0 mm 400 mm sivu: 5,08, 300 mm sivu: 5,08 34,90






H

162


alv 0 %

162



Printorama Välijakajat

Printoraman 300, 400 ja 600 mm välijakajilla saadaan

uraseinät jaettua laatikossa poikittain ja pitkittäin. Välijakat

ovat vahvistettuja alumiinikiskoilla, jolloin saadaan

varmistettua korttien liikkumattomuus kuljetuksen aikana.

CONDUCTIVE

Jakajien reunus on sijoitettu kolmella eri tavalla (+ 0 -). Eri

mallien antamaa 1,7 mm eroa hyväksi käyttämällä saadaan

eri kokoiset kortit lukittua paikoilleen.

Standard-jako P = 5,08mm

Uran leveys = 2,5mm

Uran syvyys = 3,0mm

Saatavana kaikille pituuksille (300,400,600mm)

Robotics-jako P = 15,24mm



Saatavana kaikille pituuksille(300,400,600mm)

Special-jako P = 19,05mm



Saatavana 400mm jakajalle

Special-jako P = 25,4mm



Saatavana 400mm jakajalle

H

Tuotekoodi Selite Mitat mm Vaihtoehdot Hinta EUR

2310.100 235 x 100 x 10 P = 5.08 mm 0 jakaja 4,90

2310.110 Uran leveys: 2.5 P = 5.08 mm + jakaja 4,90

2310.120 Partition 300 mm Uran syvyys: 3.0 P = 5.08 mm - jakaja 4,90



2310.220 Uran syvyys: 3.0 P = 15.24 mm - jakaja 4,90



















Pinottavat tarjottimet laatikon sisään

Tuotekoodi Selite Sisämitat mm Hinta EUR

ET-1-6-10 Sopii 400x300 mm Euro-laatikoihin 310x250x20 12,9

ET-3-6-10 Sopii 600x400 mm Euro-laatikoihin 520x345x60 25,9

H

163


alv 0 %

163



Logiline-laatikot

Wez LOGILINE -tuotteet on valmistettu erittäin kestävästä

Polypropyleeni-muovista. Ne ovat pitkäikäisiä ja käyttövarmoja.

CONDUCTIVE

Logiline-tuotteista löytyy sopivat vaihtoehdot mm. metalli-, tekstiili- ja

elintarviketeollisuuden käyttöön.

LogiLinen laaja tuotevalikoima optimoi logistiikan kustannuksia ja

tehokkuutta. Kaikilla LogiLine laatikoilla on 5 vuoden raaka-aine- ja

valmistusvirhetakuu. Wez on ISO 9001:2000 sertifioitu.

Kierrätettävät muovilaatikot eivät pelkästään säästä rahaa vaan niillä

on myös ekologisia vaikutuksia!

Muovilaatikoihin on saatavissa yksilöityjä painatuksia joka useimmiten

minimoi laatikoiden hävikin. Lisäksi laajasta lisävarustelistasta löytyy

kannet, etikettikiinnikkeet, kuljetuskärryt, yms. LogiLine-laatikot ovat

pinottavissa Blackline-laatikoiden kanssa, joten sekä elektroniikka että

muut arvokkaat tuotteet voidaan tarvittaessa kuljettaa samalla lavalla

ilman ongelmia.

Kysy lisää!

H

H

Muovilaatikoiden tarvikkeet

Painatus

Laatikoihin voidaan painaa haluamasi LOGO kuumaleimauksella

yksi- tai monivärisenä, yhdelle tai neljälle sivulle ja vaikkapa kanteen.

LOGO helpottaa laatikoiden tunnistusta kuljetuksien aikana sekä

mainostaa yritystäsi.

Pyydä tarjous!

Tuotekoodi

Nimi

9981.000.001 Tekstitys 1 sivulla, yksivärinen



9981.001.001 Numerointi 1 sivulla, yksivärinen



164


alv 0 %

164



Etikettikiinnikkeet

CONDUCTIVE

H

Tuotekoodi Nimi Selite Versio Hinta EUR

9980.002-L Etikettipidike, niitattava, irrallinen Galvanoitu 0,95

9980.001 Etikettipidike, niitattu Galvanoitu 1,40

9980.004 Etikettipidike, kiinnitetty Galvanoitu 1,40

9980.005 Etikettipidike, kiinnitettävä, irrallinen Galvanoitu 0,90

9980.013 Etikettitasku, irrallinen H-90 Musta, johtava 1,60

9980.039 Etikettitasku, irrallinen 115 x 156 mm Läpinäkyvä 2,20

9980.045 Etikettitasku, asennettu H-90 Läpinäkyvä 5,10

9980.046 Etikettitasku, irrallinen H-90 Läpinäkyvä 3,00

9980.050 Etikettitasku, irrallinen 83 x 115 mm Läpinäkyvä 3,00

9980.085 Etikettitasku, irrallinen H-44 Läpinäkyvä 2,70

9980.086 Etikettitasku, liimattu H-44 Läpinäkyvä 3,90

9980.121 Etikettitasku, irrallinen MOPAC Läpinäkyvä 4,50

9980.821 Etikettitasku, liimattu MOPAC Läpinäkyvä 6,00

9980.939 Etikettitasku, liimattu 115 x 156 mm Läpinäkyvä 3,60

9980.950 Etikettitasku, liimattu 83 x 115 mm Läpinäkyvä 3,60

H

Kuljetusalustat (ESD trolley)

Varausta poistavasta muovista valmistettu

ESD-trolley laatikoiden kuljetukseen.

ESD-trolley, standardi laatikoille 600 x 400 mm:

• 4 johtavaa pyörää ø 100mm

• ulkomitat 620 x 420 mm

• korkeus 155 mm

• kantavuus 250 kg

Tuotekoodi Nimi Hinta EUR

6400.005 ESD-trolley 145,40

165


alv 0 %

165


WEZRack

WEZRack-järjestelmä on yksinkertainen ratkaisu komponenttilevyjen

käsittelyyn tuotannon, varastoinnin tai kuljetuksen aikana.

Muunneltava järjestelmä sopii WEZ-laatikoihin. Käytännöllinen

ratkaisu, jota voidaan muuntaa lukemattomiin sovellutuksiin.

CONDUCTIVE

Jämäkkä ja taipumaton

Raskaille korteille ja yli 40 °C -lämpötiloihin soveltuvat alumiinikiskolla

vahvistetut uraseinät.

Kortit turvassa

Urat molemmilla puolilla (300, 400 ja 600 -sarjat) seinämää pitävät

kortin turvallisesti ja varmasti paikallaan kuljetuksen tai varastoinnin

aikana. Pienet klipsit suojaavat väärää asennusta vastaan.

Parempi suoja

Uraseinien jalat pitävät liittimet ja komponentit irti pöydän pinnasta.

Kuljetus

Helposti lisättävä kantokahva kuljetuksiin ja laatikosta ulos nostoihin.

Nopea ja helppo asennus

WEZrackin portaaton säätömahdollisuus varmistaa sopivuuden

kaiken kokoisille korteille. Helppo asennus painamalla seinät

vastakkain ja lukitsemalla kahdella ruuvilla. Tämän jälkeen kortit ovat

helposti asennettavissa numeroituihin uriin.

Pitkille korteille pitkät urat

Pitkille korteille voidaan käyttää tuplauraseiniä, jot ka tukevat kortteja

345mm matkalla.

Minne dokumentit?

Etikettipitimet kiinnittävät dokumentit kätevästi uraseinään tai

kiinnityskiskoon (ei 100-sarja).

H

H

STOPPARILLA VAI ILMAN?

WEZRack-uraseinät voidaan toimittaa stopparilla tai ilman.

Saatavana

000/900 versiot = ei stopparia, kortit liukuvat läpi uraseinät 300 / 400 / 600mm

022/922 versiot = 22mm leveä stoppari, 2,5mm pysäytysleveys,

uraseinät 300 / 400mm


uraseinä 400mm


uraseinä 600mm

166


alv 0 %

166


WEZRack

Uraseinä 100

WEZRack 100

CONDUCTIVE

WEZRack 100 -sarjassa uraseinät ovat 82mm korkeita ja soveltuvat

pienille piiri-korteille Uraseiniä voidaan käyttää yli 100 mm syvissä

WEZin laatikoissa.

Urien lukumäärä

1-300 = 20 kpl

1-400 = 30 kpl

Uran leveys 3,5 mm

Uran syvyys 2,5 mm

Urien jako 10,16 mm

Tuotekoodi Nimi Mitat Uraseinän koodi Hinta EUR

2510.000 Uraseinäpari 255 x 82 x 20 mm 1-300 15,70

3510.000 Uraseinäpari 355 x 82 x 20 mm 1-400 19,00

9980.149.156 Kiinnityskisko pituus = 156 1-156 2,00





9980.152 Uralukko 100 kpl/pakkaus 36,10

H

Uraseinä 300

Urien lkm. 20

Uran leveys/syvyys 3.5/2.5 mm

Urien jako 10.16 mm

*Uraseinä 300: 255 x 180 x 22 mm

*Tuplauraseinä 300: 255 x 345 x 22 mm

H

Tuotekoodi Vaihtoehdot Nimi Hinta EUR

2518.000 Uraseinä 300: 255 x 180 x 22 mm ilman stopparia 9,00

2518.022 Uraseinä 300: 255 x 180 x 22 mm stopparin lev. 22 12,00

2518.900 Uraseinä 300: 255 x 180 x 22 mm vahvistettu, ilman stopparia 12,00

2518.922 Uraseinä 300: 255 x 180 x 22 mm vahvistettu, stopparin lev. 22 17,80

2534.000 Tuplauraseinä 300: 255 x 345 x 22 mm ilman stopparia 26,40

2534.022 Tuplauraseinä 300: 255 x 345 x 22 mm stopparin lev. 22 30,20

2534.900 Tuplauraseinä 300: 255 x 345 x 22 mm vahvistettu, ilman stopparia 34,40

2534.922 Tuplauraseinä 300: 255 x 345 x 22 mm vahvistettu, stopparin lev. 22 38,60

167


alv 0 %

167


WEZRack

Uraseinä 400

Urien lkm. 30



CONDUCTIVE

*Uraseinä 400: 355 x 180 x 22/32 mm

*Tuplauraseinä 400: 355 x 345 x 22/32 mm


3518.000 Uraseinä 400: 355 x 180 x 22/32 mm ilman stopparia 10,40

3518.022 Uraseinä 400: 355 x 180 x 22/32 mm stopparin lev. 22 13,40


3518.900 Uraseinä 400: 355 x 180 x 22/32 mm vahvistettu, ilman stopparia 19,50

3518.922 Uraseinä 400: 355 x 180 x 22/32 mm vahvistettu, stopparin lev. 22 19,50

3518.932 Uraseinä 400: 355 x 180 x 22/32 mm vahvistettu, stopparin lev. 32 19,50

3535.000 Tuplauraseinä 400: 355 x 345 x 22/32 mm ilman stopparia 26,80

3535.022 Tuplauraseinä 400: 355 x 345 x 22/32 mm stopparin lev. 22 29,20


3535.900 Tuplauraseinä 400: 355 x 345 x 22/32 mm vahvistettu, ilman stopparia 41,90

3535.922 Tuplauraseinä 400: 355 x 345 x 22/32 mm vahvistettu, stopparin lev. 22 41,90


Uraseinä 600

Urien lkm. 49



*Uraseinä 600: 555 x 180 x 22/25 mm

*Tuplauraseinä 600: 555 x 345 x 22/25 mm


5518.000 Uraseinä 600: 555 x 180 x 22/25 mm ilman stopparia 19,60


5535.000 Tuplauraseinä 600: 555 x 345 x 22/25 mm ilman stopparia 49,40


5535.900 Tuplauraseinä 600: 555 x 345 x 22/25 mm vahvistettu, ilman stopparia 55,30


H

H

168


alv 0 %

168


WEZRack

Uraseinien asettelu laatikoihin

Kiinnityskiskon pituuden määritys:

W = kortin pituus

X = kiinnityskiskon minimi pituus

CONDUCTIVE

Tuotekoodi Laatikon koko, uraseinan asettelu Kiinnityskiskon pituus Kortin max. pituus Urien määrä

2518/2534 400x300, poikittain 356 mm 320 mm 20

3518/3535 600x400, poikittain 556 mm 520 mm 30

5518/5535 600x400, pitkittäin 356 mm 320 mm 49

H

Kiinnityskiskot (300, 400, 600-sarjat)

Kiinnityskiskot 180 mm korkeille uraseinille. Standardikiskot on

mitoitettu WEZ-laatikoille.

H

Tuotekoodi Pituus Hinta EUR

9980.074.256 256 mm 3,10

9980.074.356 356 mm 3,70

9980.074.556 556 mm 5,40

9980.075.345 345 mm 27,40

Lisävarusteet WEZRackille

Tuotekoodi Nimi Selite Pakkauskoko Hinta EUR

9980.076 Uralukko urien lukitsemiseen 100 kpl/pkt 24,60

9980.077 Kahva helppo asentaa 1,80

9980.078 Etiketti kiinnitetään profiilikiskoon 80 kpl/pkt 4,50

9980.079 Etikettipidike sisältää 2 ruuvia 0,90

169


alv 0 %

169


Vaahtomuovit

Johtavat vaahtomuovit:

Pintaresistanssi 103-106 Ω/

Varautumattomat vaahtomuovit:

Pintaresistanssi 1010-1012 Ω/

CONDUCTIVE

Johtava, kovitettu PU-vaahtomuovi

Soveltuu erinomaisesti komponenttien kiinitys- ja kuljetusalustaksi.

Tuotekoodi Koko Hinta EUR

40109 500x500x6 mm 3,20

40110 500x500x10 mm 4,50

Johtava, ”nahkapinta” PE-vaahtomuovi

Soveltuu alustaksi jalallisille IC-piireille, materiaali ei murene.

Suljettu solurakenne, erittäin kestävä.

Soveltuu myös tyhjiömuovaukseen.


40114 1000x1600x7mm 47,00

40116 1000x1600x6mm 45,00

H

Johtava, pehmeä PU-vaahtomuovi

Pehmusteeksi esim. Wezin kuljetuslaatikoissa


40105 258x358x6mm 1,80

40106 358x558x6mm 3,60

40107 258x358x15mm 2,60

40108 358x558x15mm 5,20

H

Johtava PU-vaahtomuovi (esim. WEZ-laatikoiden kanteen)


40143 548x348x23/7mm 7,80

40160 248x348x6 (tarralla) 3,00

40161 348x548x6 (tarralla) 7,00

Varautumaton PE-vaahtomuovi

Mittatilauksena varautumattomat PU- ja PE-vaahtomuovit

Soveltuvat komponettipakkausten pehmikkeiksi, useita eri malleja.

KYSY LISÄÄ!

DISSIPATIVE


40162 varautumaton profiloitu 248x348x15/7mm (tarralla) 2,80

40163 varautumaton profiloitu 548x348x15/7mm (tarralla) 5,60

170


alv 0 %

170


L-komponenttilevytelineet

L-komponenttilevyteline / 48 uraa

CONDUCTIVE

Tuotekoodi Selite Urien määrä Uran leveys mm Hinta EUR

K1830 ulkomitat: 150x275x400 mm 48 leveys 4 mm, jako 2mm 37,00

K1831 välijakajat K1830:een, 10 kpl - - 27,00

L-komponettilevyteline / 25 uraa

H

Tuotekoodi Ulkomitat mm Urien määrä Uran leveys mm Hinta EUR

K1822 208x272x93 25 2 19,20

K1824 355x268x128 25 3 25,70

H

Piirikorttiteline

Tuotekoodi Mitat Hinta EUR

2535.000.992 357x257x14 mm 9,00

3555.000.992 557x357x22 mm 22,30

171


alv 0 %

171


Varauksia poistavat pussit (antistaattiset)

DISSIPATIVE

Pussit ilman suljinta

Tuotekoodi Koko mm Hinta EUR

AS-1015 102 x 152 0,048

AS-1520 152 x 203 0,065

BQ3JK 203 x 254 0,088

AS-2530 254 x 305 0,142

BQ3LN 305 x 406 0,199

Pussit sulkimella

- sulkimella

- paksuus 80 µm

- pakkauskoko 100 kpl


ASZ-85x110 85 x 110 0,068

ASZ-125x175 125 x 175 0,094

ASZ-160x250 160 x 250 0,122

ASZ-2025 203 x 254 0,254

ASZ-230x320 230 x 320 0,225

ASZ-3040 305 x 406 0,34

H

Kuplamuovipussit

- pakkauskoko 100 kpl


40080 100 x 140 + 20 0,17

40081 130 x 190 + 20 0,22

40082 180 x 240 + 20 0,33

40092 200 x 250 + 20 0,55

40083 230 x 290 + 20 0,48

40093 300 x 375 + 20 0,84

40085 305 x 440 + 20 0,91

40086 380 x 440 + 20 1,10

H

Varauksia poistava kuplamuovi


40069-60CM 0,60 x 150 m 71,00

172


alv 0 %

172


Metalloidut suojapussit

Myös muita kokoja saatavilla!

VINKKI!

Valitse oikean kokoinen pussi tuotteellesi:

Pussin leveys = tuotteen leveys + tuotteen korkeus + 20 mm

Pussin pituus = tuotteen pituus + tuotteen korkeus + 35 mm

SHIELDING

Metalloidut pussit ilman suljinta

Pakkauskoko 100 kpl.


10024 51 x 102 mm 0,038

10026 51 x 152 mm 0,045

10035 76 x 127mm 0,047

10046 102 x 152mm 0,065

100428 102 x 711mm 0,226

10058 127 x 203mm 0,089

10068 152 x 203mm 0,095

100610 152 x 254mm 0,105

100810 203 x 254mm 0,133

100812 203 x 305mm 0,150


1001012 254 x 305mm 0,209

1001014 254 x 355mm 0,266

1001024 254 x 610 mm 0,396

1001030 254 x 762 mm 0,480

1001115 279 x 381mm 0,227

1001216 305 x 406mm 0,263

1001218 305 x 457 mm 0,287

1001418 356 x 457 mm 0,329

1001824 457 x 610 mm 0,625

H

Metalloidut pussit sulkimella



30035 76 x 127 mm 0,130

30046 102 x 152 mm 0,149

30068 152 x 203 mm 0,200

300810 203 x 254 mm 0,235

3001012 254 x 305 mm 0,293

3001216 305 x 406 mm 0,393

3001418 358 x 457 mm 0,487

3001818 457 x 457 mm 0,600

H

Metalloidut kuplamuovipussit

Metalloitu kuplapussi antaa staattisen sähkön suojauksen lisäksi

erinomaisen mekaanisen suoja tuotteille. Soveltuu mm. tärinälle

herkkien piirikorttien pakkaamiseen. Pakkauskoko 10 kpl.

Varastokoot:


BA9GK 100 x 150mm 5,50

BA9JK 200 x 250mm 6,40

BA9KL 250 x 300mm 6,60

BA9LN 300 x 400mm 12,70

BA9MP 300 x 450mm 16,30

173


alv 0 %

173


Metalloidut kosteussuojapussit

Drishield 2000


SHIELDING

Metalloitu kuplapussi antaa staattisen sähkön suojauksen lisäksi

erinomaisen mekaanisen suoja tuotteille. Soveltuu mm. tärinälle

herkkien piirikorttien pakkaamiseen.

Varastokoot:


700810 203 x 254 mm 0,25

700812 203 x 305 mm 0,29

7001012 254 x 305 mm 0,35

7001014 254 x 355 mm 0,40

7001020 254 x 508 mm 0,66

7001024 254 x 610 mm 0,84

7001030 254 x 762 mm 0,96

7001216 305 x 406 mm 0,52

7001418 355 x 457 mm 0,67

7001518 381 x 457 mm 0,69

7001618 406 x 457 mm 0,71

H

Dri Shield 3000


Pussin kolmikerrosrakenne takaa erittäin alhaisen kosteuden

läpäisyn (MVTR moisture vapor transmission rate) Pussit ovat RoHS

yhteensopivia ja lyijy vapaita.

Kosteussuojapussi herkkien komponenttien pakkaamiseen.

Ominaisuuksia:

- Täyttää IPC/JEDEC J-STD-033 standardin vaatimukset

- Aantaa erinomaisen suoja staattisen sähkön purkauksia vastaan.

- Vahva, kuumasaumattava, soveltuu erinomaisesti

vakuumipakkaamiseen

Myös muita kokoja saatavissa, kysy lisää.

H


D3046 102 x 152 mm 0,21

D3068 152 x 203 mm 0,30

D301024 254 x 610 mm 1,05

D301618 406 x 457 mm 1,15

174


alv 0 %

174


Kosteudenpoistajat (desikantit)

Desikantit imevät itseensä pussin sisälle mahdollisesti jäävää

kosteutta vakuumin jälkeen.

Materiaali on puhdastilakelpoinen Tyvek. Täyttävät IPC/JEDEC ja

MIL-D-3464, type I ja II vaatimukset.

Myös muita kokoja saatavissa, kysy lisää

Tuotekoodi Pakkauskoko Pussikoko Hinta EUR

1/2TYDES550 550 / ltk 15 g 160,00

1/6TYDES1500 1500 / ltk 5 g 172,00

1TYDES400 400 / ltk 30 g 94,00

Kosteusindikaattorit

Kosteusindikaattoreissa on printattuja kosteudelle herkkiä spotteja

joiden väri vaihtuu sinisesta pinkkiin kosteuden mukaan. Kortteja

käytetään vakuumiin vedetyn pussin sisällä monitoroimaan

mahdollista pussin sisällä olevaa kosteutta. Pussin aukaisun jälkeen

voidaan kortilta todeta pussin sisällä ollut kosteustaso.

H

H

Tuotekoodi Näyttämä Pakkauskoko Hinta EUR

3HIC125 30%, 40%, 50% 125 14,30

4HIC100 10 %, 20%, 30%, 40% 100 10,80

51015HIC125 5 %, 10%, 15% 125 12,80

51060HIC125 5 %, 10%, 60% 125 12,80

6HIC200 30%, 40%, 50% 200 22,00

175


alv 0 %

175


Totech Vakuumikoneet

Totech-vakuumilaitteet herkkien MSD-tuotteiden pakkaamiseen.

Nykyisten komponenttien varastoinnin tulee tapahtua kontrolloidusti.

Komponentteihin imeytyvä kosteus tuo ongelmia juotosprosessiin.

Se voi aiheuttaa jopa komponentin välittömän tuhoutumisen kun se

altistetaan suurille lämpötiloille. Tästä syystä mm. komponenttikelat

tulee säilyttää kontrolloidussa ympäristössä. Esim. vakuumipussissa

tai varastointiin tarkoitetuissa kaapeissa.

lisävarusteita:

lukittavilla pyörillä varustettu vaunu jossa hyllytilaa mm. pusseille

suojakaasuoptio.

Pyydä tarjous!

SVD46

SVD36

Tuotekoodi Ulkomitat mm Kammion sisämitta Saumauspituus Paino (kg) Käyttöjännite

SVD36 600 x 500 x 450 440 x 445 x 185 mm 420 mm 79 3-vaihe 400V, 50Hz

SVD46

Tuotekoodi Ulkomitat mm Kammion sisämitta Saumauspituus Paino (kg) Käyttöjännite

SVD46 700 x 700 x 450 470 x 625 x 160 mm 460 mm 95 1-vaihe 230V, 50Hz

Kuumasaumaimet

H

AVC TS-200/TS-300 -malleja käytetään pussien kuumasaumaukseen/

pussin muodostukseen (ei vakuumia).

H

AVC TS-210/TS-310 -kuumasaumain

Ajastimella sekä leikkausterällä varustetut saumaajat pussien

tekemiseen ja sulkemiseen.

Tekniset tiedot:

käyttöjännite 230V

max. saumaus pituus 200 tai 300mm

WT-210 ja WT-310, lisävarusteena työpöytä.


TS-210 100x150mm 340,00

TS-310 200x250mm 420,00

WT-210 250x300mm 66,00

WT-310 300x400mm 74,00

176


alv 0 %

176


Suljin- ja varoitustarrat

Suljintarrat

Tarroja käytetään pusseissa, laatikoissa ja muissa pakkauksissa

joissa kuljetetaan staattiselle sähkölle herkkiä tuotteita.Sinettitarroja

käytetään pussien sulkemiseen, esim. varaosakortti pakkaamiseen.

RoHS tarralla merkataan lyijyvapaat tuotteet/komponentit

L5100 - L5103

L5100 - L5103

L5202,

L5203,

L5233

L5104, L5105, L5106

52409/T

52412/T

L5204

H

EPA

Tuotekoodi Koko Materiaali Rullakoko Hinta EUR

52409/T 30 x 30 mm EPA-tarra 1000 kpl 31,00

52412/T 20 x 90 mm varoitustarra 10 kpl 2,50

L5101 38 x 16 mm sinettitarra 1000 kpl 10,20



L5104 12,5 x 12,5 mm varoitustarra 1000 kpl 8,70

L5105 5 x 5 mm varoitustarra 1000 kpl 13,30




L5204 12,5 x 12,5 mm EPA-tarra 1000 kpl 17,60


L5411 50 mm x 66 m ESD-paperiteippi 66 m 10,20

Kosteussuojapakkaustarra

113label käytetään kosteussuojapusseissa. Näyttää varoitussymbolin

ja IPC/JEDEC-standardin mukaiset pakkaustiedot.

H

Tuotekoodi Koko Pakkauskoko Hinta EUR

113label 100 x 100 mm 100 / rll 3,20

RoHS-tarra

Tuotekoodi Koko Rullakoko Hinta EUR

RoHSLABEL 51 x 51 mm 500 7,20

Tarra-annostelija


LABELDISPNSR Tarra-annostelija, 2 kpl 2” 96,00

tai 1 kpl 4” teipeille

177


alv 0 %

177


Pakkausteipit

Teipit

L5411 varautumatonta paperiteippiä ja L5512/L5525 -teippejä

käytetään mm. laatikoiden- ja pussien sulkemiseen.

L5410 PVC-teippi on tarkoitettu ulkopakkausten kuten

pahviaatikoiden sulkemiseen. Siinä on varoitustekstit ja symbolit jotka

ilmoittavat pakkauksen sisällön.

Huom! L5410 ei saa käyttää EPA-alueella. L54-teipit toimitetaan

pahvisella keskiöllä jonka halkaisija on 75mm.

Tuotekoodi Leveys Rullakoko Keskiö Hinta EUR

L5410 50 mm 66 m 75 mm 8,20

L5411 50 mm 66 m 75 mm 10,20

L5512 12 mm 66 m 75 mm 5,90

L5525 25 mm 66 m 75 mm 8,10

Teippiannostelija

Teippiannostelija on suunniteltu käytettäväksi EPA-alueilla. Siihen sopii

maksimissaan 25 mm leveä teippirulla. Runko muovia Rg < 10^7 Ω. Mukana

toimitetaan 75mm keskiörumpu. Soveltuu mm. L5512 ja L5525 -teipeille.

H

Tuotekoodi Ulkomitat Paino Hinta EUR

242255 210x100x85 mm 1,2 kg 42,00

H

178


alv 0 %

178


SMD-laatikostot

Fritsch SMD laatikostot

CONDUCTIVE


922.110 12 kpl pieniä SMD-laatikoita, kirkas kansi 34,00

922.111 12 kpl pieniä SMD-laatikoita, musta kansi 26,00

922.310 3 kpl isoja SMD-laatikoita, kirkas kansi 34,00

Rakenna oma Fritsch varastointijärjestelmäsi

Fritsch SMD-laatikoita valmistetaan kahta kokoa. Kannet itseavautuvia, helppo avata

esim. työkalun kärjellä. Läpinäkyvät kannet soveltuvat myös EPA:n.

SMD-laatikon avaus

Pienempään mahtuu n. 250 kpl MiniMelf-komponenttia

Isompaan mahtuu n. 1000 kpl MiniMelf-komponenttia

H

H


7.922.110 vetolaatikossa 84 pientä kirkaskantista SMD-laatikkoa 255,00

7.922.111 vetolaatikossa 84 pientä mustakantista SMD-laatikkoa 198,00

7.922.310 vetolaatikossa 21 isoa kirkaskantista SMD-laatikkoa 255,00

A1-1/15S-6-10 kehikko 6,20

A1-1/17S-6-10 pohjaosa 5,20

A1-1/19S-6-10 kansiosa 6,10

A1-1/20 etiketti 0,10

179


alv 0 %

179



Valmiit Fritsch varastointijärjestelmät

CONDUCTIVE


922.100 SMD-laatikosto 3-vetolaatikolla 790,00



A1-1SMD 278,60

Licefa irtolaatikot

Tuotekoodi Nimi Sisämitat (LxSxK) Hinta EUR

N1-6-6-10-1 kirkas kansi 15x11x15mm 1,40

N1-6-6-10-10 musta kansi 15x11x15mm 1,30









H

Licefa A1-4 -sarja

Laatikostosarja A1-4

- vetolaatikon sisämitat (LxSxK) 340x250x22mm


144-SMD-BOXEN-N1 272,80

16-SMD-BOXEN-N4 48,20

36-SMD-BOXEN-N3 90,90

72-SMD-BOXEN-N2 157,40


A1-2/17-6-10 pohjaosa 5,40

A1-2/18-6-10 suljinpalat (6kpl) 3,60

A1-2/4-6-10 irtonaisen vetolaatikon kansi 7,40

A1-4/15-6-10 kehikko 7,30

A1-4/16-6-10 vetolaatikko 7,30

A11-45 49,00

H

A1-4-sarja sisäosat

180


alv 0 %

180



Tyhjiömuovatut sisäosat A1-4 -sarjaan

Tuotekoodi

Hinta EUR

CONDUCTIVE

TE12-4-6-10 10,10

TE16-4-6-10 10,10

TE25-4-6-10 10,10

TE42-4-6-10 10,10

Valmiit Licefa varastointijärjestelmät A1-4 -sarjaan

Tuotekoodi

Hinta EUR

A1-4/4ESD-MIX 655,20

A1-4/V1-12 SMD 175,60

A1-4ESD-108 344,30

A1-4ESD-216 555,70

A1-4ESD-432 922,70

A1-4ESD-48 205,50


Laatikostosarja A1-1

- vetolaatikon sisämitat (LxSxK) 261x238x20mm

H

H


A1-1/15S-6-10 kehikko 6,20


A1-1/17S-6-10 pohjaosa 5,20

A1-1/19S-6-10 kansiosa 6,10


A1-1/4-6-10 irtonaisen vetolaatikon kansi 4,40

A1-100 vetolaatikon ulosliukurajoitin 1,10

V11-5-6-1-10-1 41,20

181


alv 0 %

181




CONDUCTIVE

Tuotekoodi

Hinta EUR

TE-16W-6-10 10,10

TE-18W-6-10 10,10

TE-24W-6-10 10,10

TE-36W-6-10 10,10

TE-42W-6-10 10,10

TE-56W-6-10 10,10

Valmiit Licefa varastointijärjestelmät A1-1 -sarjaan

- 6 kpl vetolaatikoita

- 252 kpl V1-12-6-10

- ulkomitat (LxSxK) 273x258x188 mm

Tuotekoodi

Hinta EUR

A1-1SMD 278,60


- vetolaatikon sisämitat (LxSxK) 340x250x40 mm

H

H



A1-2/15-6-10 kehikko 7,70






Tuotekoodi

Hinta EUR

TE-12S-6-10 11,00

TE-16S-6-10 11,90

TE-22S-6-10 11,00

TE-25S-6-10 11,00

TE-30S-6-10 11,00

TE-3S-6-10 11,90

TE-6S-6-10 11,00

TE-9S-6-10 11,00

182


alv 0 %

182



Irralliset sisäkupit A1-2 laatikkosarjaan

CONDUCTIVE

Tuotekoodi

Hinta EUR

SE-12-2-6-10 1,20

SE-24-2-6-10 0,50

SE-6-2-6-10 1,30

V6-28/2-6-10 1,00


- vetolaatikon sisämitat (LxSxK) 340x250x62 mm






A1-60/15-6-10 kehikko 10,30


Irralliset sisäkupit A1-60 laatikkosarjaan

H

H

Tuotekoodi

Hinta EUR

SE-15-60-6-10 3,50

SE-30-60-6-10 2,90

SE-6-60-6-10 5,90


Tuotekoodi

Hinta EUR

TE4-60-6-10 15,00

TE6-60-6-10 15,00

TE9-60-6-10 15,00

183


alv 0 %

183


SMD-Kelatelineet

K-sarja

CONDUCTIVE


K241 Kelateline, sisältää 10 kpl jakajia 36,00

K242 Lisäjakajat 1,00

K247 Kelateline, pinottava, 180 mm kelat 31,00

K247D jakaja edelliselle 1,90

K248 Kelateline, pinottava, 330 mm kelat 62,00

K248D jakaja edelliselle 2,80

V-sarja

H

Tuotekoodi Nimi Max. halkaisija Välilevyjä Pohjan mitat Hinta EUR

V11-4-6-10 Kelateline 250 mm 25 kpl, irroitettavia 450x240 mm 114,40

V11-7-6-10 Kelateline 330 mm 25 kpl, irroitettavia 455x315 mm 139,60

V11-14-6-10 Kelateline 380 mm. 10 kpl, irroitettavia 455x360 mm 212,10

H

FiFo

Tuotekoodi Nimi Max. halkaisija Sisämitat Hinta EUR

V11-9-6-10 Kelateline FiFo 330 mm 335x315x190 mm 25,50



184


alv 0 %

184


Mikropiirikotelot

CONDUCTIVE

Sisällä kovitettu johtava vaahtomuovi.

Tuotekoodi Sisämitat mm Ulkomitat mm Hinta EUR

2647.000 130x80x14 136x87x19 3,40

30460 52x25x14 59x29x18 1,25

30461 54x42x14 59x49x18 1,60

30462 118x44x14 124x51x18 2,10

30463 116x67x14 124x75x18 2,50

Kannelliset säilytyslaatikot

H

Tuotekoodi Sisämitat mm Ulkomitat mm Hinta EUR

1308.014 130x80x14 136x87x19 1,90

1308.030 130x80x30 136x87x35 2,10

1308.050 130x80x50 136x87x55 2,40

1814.080 178x123x78 180x140x80 4,40

2212.060 221x121x55 225x125x60 5,20

ESD-laukut

H

Salkkuihin saatavissa myös

vaahtomuovipehmusteita ja

tyhjiömuovattuja sisäosia.

Kysy lisää!

Tuotekoodi Sisämitat mm Hinta EUR

K 2000 ESD 340x250x53 16,60

K 2001 ESD 240x170x42 9,50

K 2004 ESD 270x185x76 11,80

K 2005 ESD 170x130x37 8,00

185


alv 0 %

185


Varastointi järjestelmät

Hyllylaatikot

- Sopivat mitoitukseltaan kaikkiin Trestonin vakiohyllyihin.

- Pinoutuvat, myös eri pituiset mutta saman levyiset.

- Lisätarvikkeena poikittaiset välilevyt.

- Pintaresistiivisyys: 103...106 ohmi/neliö

- Läpijohtavuus: 103...106 ohmi x cm

- Lämmönkesto: polypropeeni (PP) - 20 … + 70°C

- polystyreeni (SB) - 40 … + 65°C

Aaltopohjaiset

Tuotekoodi Ulkomitat mm Sisämitat mm Pakkauskoko Hinta EUR

3010-4ESD 300 x 92 x 82 257 x 75 x 70 30 4,10

3020-4ESD 300 x 186 x 82 257 x 167 x 70 15 5,80

4010-4ESD 400x 92 x 82 357 x 75 x 70 30 5,00

4015-4ESD 400 x 132 x100 357 x 110 x 90 20 6,60

4020-4ESD 400 x 186 x 82 357 x 167 x 70 15 6,60

5010-4ESD 500 x 92 x 82 457 x 75 x 70 30 6,30

5015-4ESD 500x 132 x100 457 x 110 x 90 20 8,10

5020-4ESD 500x 186 x 82 457 x 167 x 70 15 8,40

6015-4ESD 600 x 132 x100 557 x 110 x 90 15 9,70

6020-4ESD 600 x 186 x 82 557 x 167 x 70 15 9,40

Sileäpohjainen

Tuotekoodi Ulkomitat mm Sisämitat mm Pakkauskoko Hinta EUR

1562-4ESD 625 x 140 x 90 613 x 134 x 84 20 16,80

Välilevyt

Tuotekoodi Raaka-aine Sopivuus Pakkauskoko Hinta EUR

D-10-4ESD polypropeeni 3010, 4010, 5010 10/200 0,40

D-15-4ESD polypropeeni 4015, 5015 10/200 0,55

D-20-4ESD polypropeeni 3020, 4020, 5020 10/200 0,73

V-15-4ESD polystyreeni poikittain 1562-4ESD 10/200 0,60

V-60 alumiini syvyyssuunt. 1562-4ESD 10 5,30

H

Ottolaatikot

Puolittain avoin etureuna ja aaltopohja helpottavat poimintaa. Laatikot

ovat tukevasti pinoutuvia. Valmistettu puolijohtavasta polypropeenista

(PP). Lisätarvikkeena etiketit suojakalvoineen — suojakalvot eivät ole

varautumattomia.

H

Tuotekoodi Ulkomitat mm Sisämitat mm Hinta EUR

1015-4ESD 165 x 105 x 75 3010, 4010, 5010 1,85

1520-4ESD 192 x 149 x 105 4015, 5015 4,00

1525-4ESD 250 x 149 x 130 3020, 4020, 5020 5,60

1930-4ESD 300 x 186 x 156 230 x 155 x 140 9,70

1940-4ESD 400 x 186 x 156 330 x 155 x 140 12,40

186


alv 0 %

186



Etiketit

Tuotekoodi Sopivuus Hinta EUR

E-10 1015 0,45

E-15 1520,1525 0,53

E-20 1930,194 0,58

Ottolaatikkotelineet

Telineet sisältävät puolijohtavalla ESD-maalilla pintakäsitellyn

teräsrungon ja 8 alumiinikiskoa joiden leveys on 740mm.

BT vaunussa lisäksi ESD-laminaattitaso ja 100mm pyörät joista

kahdessa jarru ja kaksi ESD-pyörää.

1015 - 1930-ESD laatikot tilataan erikseen

yhteen kiskoon sopii vierekkäin:

7 kpl 1015-4ESD tai



4 kpl 1930-4ESD

BS-160LA ESD

Tuotekoodi Nimi Kantavuus Ulkomitat mm Hinta EUR

BS-160LA ESD Ottolaatikkoteline, kaksipuolinen 120 kg S 420 x L 820 x K 1585 245,00

BS-160TA ESD


BS-160TA ESD Ottolaatikkoteline, kaksipuolinen 240 kg S 600 x L820 x K 1585 265,00

BT-170A ESD


BT-170A ESD Ottolaatikkoteline, kaksipuolinen 150 kg S 600 x L 820 x K 1700 360,00

H

Isot ottolaatikot

Isoja ottolaatikoita valmistetaan varautumattomasta polypropeenista

(PP) vain erikoistilauksesta. Pyydä tarjous.

H

Tuotekoodi Ulkomitat mm Sisämitat mm

1949-4ESD 490 x 185 x 250 430 x 145 x 195

1950-4ESD 500 x 186 x 182 400 x 145 x 165

3050-4ESD 500 x 310 x 182 400 x 270 x 165

3149-4ESD 490 x 310 x 250 430 x 270 x 195

187


alv 0 %

187



Poimintalaatikot

Sopivat hyvin usein toistuvaan poimintaan esimerkiksi ladontatyöhön.

Avoin etureuna ja pyöristetyt sisänurkat helpottavat tavaroiden

poimimista. Valmistettu varautumattomasta polystyreenistä (SB). 3

lokeroa.


30-1L-4ESD 160 x 99 x 70 100 x 85 x 62 2,45

30-23L-4ESD 160 x198 x 70 100 x 175 x 62 4,10

30-2L-4ESD 160 x198 x 70 100 x 175 x 62 3,50

Varastolaatikot

Isot laatikot yrityksen sisäisiin ja ulkoisiin kuljetuksiin. Kaksi kokoa: 18

ja 36 litraa. Pinoutuvat lähes pölytiiviisti päällekkäin. Tukevat kahvat

nopeuttavat käsittelyä. Valmistettu varautumattomasta polystyreenistä

(SB).

H


10-18L-4ESD 535 x 323 x 150 480 x 300 x 125 26,00

10-36L-4ESD 508 x 323 x 280 480 x 300 x 210 39,00

Hyllylaatikostot

• seinälle

• lattialle päällekkäin

• pyöriviin telineisiin

Sisältää kehikon, laatikot ja etiketit suojalevyineen. Kehikko

harmaaksi pulverimaalattua teräslevyä (RAL 7005). Maadoitusjohto

vakiona. Lisätarvikkeena poikittaiset välilevyt.

H

Tuotekoodi Laatikoiden määrä Laatikoiden tyyppi Kehikon ulkomitat SxLxK mm Välilevyjen sopivuus Hinta EUR

0830 ESD 8 kpl 3020-4ESD 300 x 400 x 395 D-20-4ESD 98,00




188


alv 0 %

188



Isot hyllylaatikostot

Isoissa hyllylaatikostoissa on paljon ESD-suojattua tilaa suurien

tavaramäärien säilyttämiseen. Kantavuus on 240 kg.

Tarvittaessa laatikostot voidaan varustaa pyörillä.

Rakenne:

Teräskehikko on maalattu puolijohtavalla ESD-pulverimaalilla. Hyllyt

ovat sinkittyä terästä ja laatikot puolijohtavaa polypropeenia.

Etiketti suojalevyt eivät ole johtavia.

Tuotekoodi Kehikon ulkomitat SxLxK mm Laatikoiden määrä Laatikoiden tyyppi Välilevyjen sopivuus Hinta EUR

2440 ESD 410 x 605 x 870 24 kpl 4020-4ESD D-20-4ESD 405,00

4840 ESD 410 x 605 x 870 48 kpl 4010-4ESD D-10-4ESD 481,00

D-10-4ESD 0,40

D-20-4ESD 0,73

PS-LH-ESD Pyöräsarja 89,00

Pientavaralaatikostot

Mallistossa on neljä erilaista laatikostoa komponenttien säilytykseen.

Laatikostot sopivat seinäkiinnitykseen, työpöydälle tai telineisiin.Kaksi

eri korkuista kehikko, 290 ja 550 mm.

Rakenne: Kehikko on puolijohtavaa polypropeenia, laatikot

puolijohtavaa polystyreeniä ja hyllyt sinkkittyä terästäLisätarvikkeena

poikittaiset välijakajat.

290 ja 550 -sarjat

Laatikoston kehikko on johtavalla pulverimaalilla maalattua terästä,

väri harmaa. Laatikoiden materiaali on puolijohtava polystyreeni.

Maadoitusjohto vakiona. Lisätarvikkeena poikittaiset välilevyt.

Laatikoston ulkomitta SxLxK: 160x300x270mm

H

H

Tuotekoodi Laatikoiden määrä Laatikoiden tyyppi Välilevyjen sopivuus Hinta EUR

291 ESD 24 pikkulaatikkoa L-61-4ESD V-1-4ESD 54,00




J-1-4ESD 0,21

J-4-4ESD 0,38

189


alv 0 %

189



Pyörivät telineet, lattiatelineet

- Säästää tilaa. Sopii paikkoihin joissa

ei ole seinätilaa.

- Pientarvikkeet pysyvät järjestyksessä

ja ovat silti helposti saatavilla.

Tuotekoodi Hinta EUR

12-550 ESD 173,00

16-300 ESD 323,00

16-400 ESD 343,00

Laatikostotelineet

Telineet sisältävät puolijohtavalla ESD-maalilla pintakäsitellyn T-

mallisen teräsrungon ja 3 alumiinikiskoa.BT vaunussa lisäksi ESDlaminaattitaso

ja 100mm pyörät joista kahdessa jarru ja kaksi ESDpyörää.

551 ja 554 laatikostot tilataan erikseen.

H

Tuotekoodi Kantavuus Sopivuus Ulkomitat mm Hinta EUR

BS-550L ESD 50 kg 4 kpl 551/554 laatikostoja (yksipuoleinen) S 420 x L 760 x K 1585 195,00

BS-550T ESD 100 kg 8 kpl 551/554 laatikostoja (kaksipuoleinen) S 600 x L 760 x K 1585 206,00

BT-550 ESD 100 kg 8 kpl 551/554 laatikostoja (kaksipuoleinen) S 600 x L 760 x K 1700 285,00

H

Pyörivä pöytäteline

Soveltuu 290/550 -sarjan laatikostoille.

2 kpl 291/294 tai

2 kpl 551/554

Tuotekoodi

Hinta EUR

PTP-5 ESD 69,00

190


alv 0 %

190

Varastointi, pakkaus ja kuljetus - Perel

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
