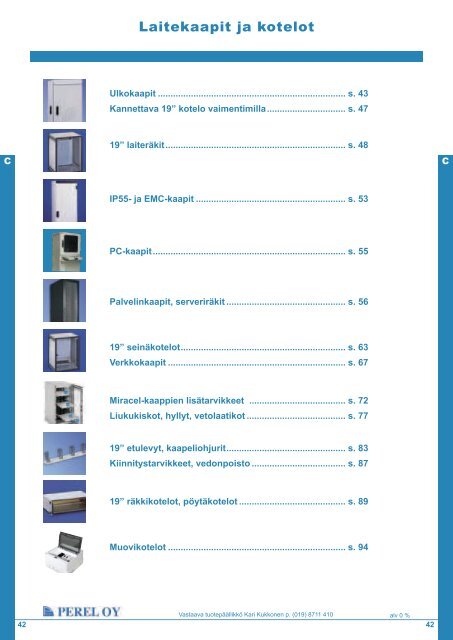

Laitekaapit ja kotelot

Ulkokaapit .......................................................................... s. 43

Kannettava 19” kotelo vaimentimilla ............................... s. 47

C

19” laiteräkit ....................................................................... s. 48

C

IP55- ja EMC-kaapit ........................................................... s. 53

PC-kaapit ............................................................................ s. 55

Palvelinkaapit, serveriräkit ............................................... s. 56

19” seinäkotelot ................................................................. s. 63

Verkkokaapit ...................................................................... s. 67

Miracel-kaappien lisätarvikkeet ...................................... s. 72

Liukukiskot, hyllyt, vetolaatikot ....................................... s. 77

19” etulevyt, kaapeliohjurit ............................................... s. 83

Kiinnitystarvikkeet, vedonpoisto ..................................... s. 87

19” räkkikotelot, pöytäkotelot .......................................... s. 89

Muovikotelot ...................................................................... s. 94

42

Vastaava tuotepäällikkö Kari Kukkonen p. (019) 8711 410

alv 0 %

42


Ulkokaapit

C

Tecoras ulkokaappi

• 19” ja/tai metri-standardin mukaisille laitteille

• saman syvyisiä moduleita voi yhdistellä keskenään

• hyvä EMC-suojaus vakiona

• tuplakuorirakenne

• aurinkokuorma-suojattu katto

• sivuseinissä ja katossa luonnollinen ilmankierto

• sokkeli 210mm

• saatavana myös jäähdytys- ja/tai lämmityselementtejä

Pyydä tarjous Perel Oy:n Mekaniikka-myynnistä.

C

Tuotekoodi Nimi Leveys (B) Syvyys Korkeus (H) U/h

01.901.003.1 Peruskaappi 700 T 405/t 330mm 1000 20U / 895








01.901.202.1 Peruskaappi sivukotelolla 1025 T 705/t 630mm 1000 20U / 895




01.901.303.1 Jatkokaappi 635 T 405/t 330mm 1000 20U / 895








01.901.501.1 Tuplakaappi 1335 T 405/t 330mm 1000 20U / 895








43


alv 0 %

43


Ulkokaapit

C

Tecoras kadunvarsikaappi

Ominaisuudet:

- Runko alumiiniprofiilia (AlMgSi0,5)

- Kuoret 2 mm alumiinia (AlMg3)

- Aurinkokuormasuojattu katto

- Kahvaväännin, leikkaus avainlukolle, 3-pistelukitus

- Tuulisalpa, avautumiskulma 90° ja 135°

- Sivuovellisissa kaapeissa väliseinä

- Maadoitussarja

- Tiiveysluokka IP55

Optiona: 19”asennuskiskot, asennuslevy, sokkeli, jäähdytys,

lämmitys, läpivientipaneeli


C

Tuotekoodi Ovet Leveys Syvyys Korkeus Asenn.kork. Toimitusaika

1.917.000.1 etuovi 640 375 780 15 U 6 viikkoa






1.917.020.1 etuovi, sivuovi 740 375 780 675 6 viikkoa





Tuotekoodi 1.917.034.1 Ovet etuovi, sivuovi Leveys 740 Syvyys 475 Korkeus 1180 Asenn.kork. 1075 Toimitusaika 6 viikkoa

1.917.040.1 pariovet 1210 375 780 675 6 viikkoa






44


alv 0 %

44


C

Ulkokaapit

Tecoras kadunvarsikaappi puhaltimilla

Ominaisuudet:

- Runko alumiiniprofiilia (AlMgSi0,5)

- Kuoret 2 mm alumiinia (AlMg3)

- Aurinkokuormasuojattu katto

- Katossa poistoilmapuhallin (pariovellisissa 2 kpl)

- Etuovissa tuuletusaukotus ja suodatin

- Kahvaväännin, leikkaus avainlukolle, 3-pistelukitus

- Tuulisalpa, avautumiskulma 90° ja 135°

- Sivuovellisissa kaapeissa väliseinä

- Maadoitussarja

- Tiiveysluokka IP54

Optiona: 19”asennuskiskot, asennuslevy, sokkeli, jäähdytys,

lämmitys, läpivientipaneeli


C

Tuotekoodi Ovet Leveys Syvyys Korkeus Asenn.kork. Toimitusaika


















45


alv 0 %

45


Ulkokaapit

C

Seinäkotelot ulkoasennukseen

Tecoras, seinäasennuskotelo IP55

Kokoonpano:

1 hitsattu runko, 3 mm alumiinia (AlMg3)

1 saranoitu ovi, 2 mm alumiinia (AlMg3)

1 kahvaväännin, leikkaus avainlukolle, 2-pistelukitus

1 tuulisalpa, avautumiskulma 150o

1 umpilaippa pohjassa kaapeleiden läpivientiin

1 asennuslevy, 2 mm sinkkipassivoitua teräslevyä

1 maadoitussarja

EMC-suojaus saatavana optiona


C

Tuotekoodi Korkeus Leveys Syvyys Asenn.kork. Asenn. syv. Toimitusaika

1.915.002.1 400 405 250 340 210 6 viikkoa

1.915.004.1 400 485 250 340 210 6 viikkoa

1.915.006.1 600 405 250 540 210 6 viikkoa

1.915.008.1 600 485 250 540 210 6 viikkoa

1.915.010.1 600 485 345 540 305 6 viikkoa

1.915.012.1 600 585 345 540 305 6 viikkoa

1.915.014.1 800 485 250 740 210 6 viikkoa

1.915.016.1 800 485 345 740 305 6 viikkoa

1.915.018.1 800 585 345 740 305 6 viikkoa

Tecoras HEC -seinäasennuskotelo IP55

Kokoonpano:

1 tuplakuorinen alumiinikotelo (AlMg3)

2 sivuseiniin integroitu lämmönvaihdin

2 puhaltimet (48 VDC) ja säätöyksikkö sijoitettu kattoon

1 saranoitu ovi, 2 mm alumiinia (AlMg3)

1 kahvaväännin, leikkaus avainlukolle, 2-pistelukitus

1 tuulisalpa, avautumiskulma 150o

1 umpilaippa pohjassa kaapeleiden läpivientiin

1 asennuslevy, 2 mm sinkkipassivoitua teräslevyä


Melutaso alle 55 dB(A) 1 m etäisyydellä

Lisätarvikkeina satavana: 19”-asennussarja (kotelon leveys 650 mm),

seinäasennusteline, akkuhylly

EMC-suojaus saatavana optiona.


Tuotekoodi Korkeus Leveys Syvyys Asenn.kork. Jäähdytysteho Toimitusaika

1.914.500.1 700 550 345 540 (11 U) 35 W/K 6 viikkoa

1.914.502.1 700 650 345 540 (11 U) 35 W/K 6 viikkoa

1.914.504.1 900 550 345 740 (15 U) 40 W/K 6 viikkoa

Tuotekoodi 1.914.506.1 Korkeus 900 Leveys 650 Syvyys 345 Asenn.kork. 740 (15 U) Jäähdytysteho 40 W/K Toimitusaika 6 viikkoa

1.914.508.2 900 650 445 740 (15 U) 45 W/K 6 viikkoa

1.914.510.1 700 650 445 540 (11 U) 40 W/K 6 viikkoa

46


alv 0 %

46


C

Ulkokaapit

Incas - kannettava 19” kotelo vaimentimella

• erittäin jäykkä mutta silti kevyt kotelo

• runkokehikko alumiiniprofiilista

• kuori hitsattu yhdestä jäykistetystä alumiinilevystä

• 19” asennus eteen ja taakse

• tärinänvaimentimet 4-8 kpl

• etu- ja takakannessa 4 lukkoväännintä

• automaattinen paineventtiili

• kumitassut (tai metallitassut) pohjassa

• kantokahvat sivuilla

• kaapelitasku etukannessa

• tiiveysluokka IP65

• väri sininen RAL 5008

• MIL-versio vihreä RAL 6031 F9

Incas-koteloille on tehty MIL-STD-810C -mukaisesti:

• tärinätestit

• iskutestit

• pudotustestit

• kosteustestit

• lämpötilatestit

sekä IP65 tiiveystestit ja VG 95373 EMC-testit.

Saatavana myös EMC-versiona.

Taulukossa Syvyys S450 / s220 tarkoittaa:

- Ulkomitta 450 mm, asennus syvyys 220 mm (19” etu- ja takaprofiilin

etäisyys)


C

Tuotekoodi Syvyys Korkeus (U) Korkeus Leveys Paino (kg)

1.800.203.1 S450 / s220 3 218 534 9,5

1.800.204.1 S450 / s220 4 262 534 10,0

1.800.205.1 S450 / s220 5 307 534 10,5

1.800.206.1 S450 / s220 6 351 534 11,1

1.800.209.1 S450 / s220 9 485 534 13,1

1.800.303.1 S580 / s350 3 218 534 10,5

1.800.304.1 S580 / s350 4 262 534 11,1

1.800.305.1 S580 / s350 5 307 534 11,8

1.800.306.1 S580 / s350 6 351 534 12,4

1.800.309.1 S580 / s350 9 485 534 14,4

1.800.310.1 S580 / s350 10 529 534 15,0

1.800.312.1 S580 / s350 12 618 534 16,2

1.800.406.1 S710 / s480 6 351 534 13,6

Tuotekoodi 1.800.409.1 Syvyys S710 / s480 Korkeus 9 (U) Korkeus 485 Leveys 534 Paino 15,7 (kg)

1.800.410.1 S710 / s480 10 529 534 16,4

1.800.412.1 S710 / s480 12 618 534 17,8

47


alv 0 %

47


19” laiteräkit, IP- ja EMC-kaapit

C

DoubleProRack - 19” räkki (korkeus



C

Smaract - 19” räkki

Kokoonpano:

1 alumiinirunko, kantavuus 2000 N

2 19”-asennuskiskot T-urilla alumiiniprofiilista

2 sivuseinää, irroitettavissa, saranoitu etu- ja takareunasta

1 peitelistasarja

1 takana metalliovi avainlukolla, tuuletusaukotus puhallinyksikköä

varten, kaapeleiden läpivientiaukko harjastiivisteellä

1 kattolevy


4 säädettävää tassua

C

Tuotekoodi Etuovi Leveys Asenn.kork. Syvyys Korkeus Hinta EUR Toimitusaika

2.110.107.1 ilman ovea 600 9U 600 478 434,00 4 viikkoa




2.110.127.1 ilman ovea 600 21U 600 1012 545,00 24 h


Smaract - 19” kotelo ja IP54-kotelo

Kokoonpano:


2 19”-asennuskiskot neliörei’illä teräksestä tai T-urilla alumiiniprofiilista

2 sivuseinää, irroitettavissa, saranoitu etu- ja takareunasta

1 lasiovi (turvalasia) avainlukolla

1 takana metalliovi avainlukolla, tuuletusaukotus puhallinyksikköä

varten, kaapeleiden läpivientiaukko harjastiivisteellä (IP54-mallissa

umpinainen takaseinä ruuvikiinnityksellä)

1 kattolevy

1 pohjalevy (vain IP54-malli)



Kaikki koot ja mallit voidaan tilata vaihtoehtoisesti joko T-ura tai

neliöreikä 19”-kiskoilla.

Tuotekoodi Etuovi Leveys Asenn. kork. Syvyys 19” profiilit Hinta EUR Toimitusaika

2.110.057.1 lasiovi 600 9U 600 neliörei’illä 542,00 4 viikkoa

2.110.059.1 lasiovi 600 9U 800 neliörei’illä 568,00 4 viikkoa

2.110.062.1 lasiovi 600 12U 600 neliörei’illä 563,00 24 h


2.110.017.1 lasiovi 600 15U 600 T-uralla 589,00 2 viikkoa


2.110.022.1 lasiovi 600 18U 600 T-uralla 616,00 24 h






2.110.212.1 IP54 -lasiovi 600 12U 600 T-uralla 721,00 24 h

2.110.214.1 IP54 -lasiovi 600 12U 800 T-uralla 775,00 4 viikkoa


2.110.224.1 IP54 -lasiovi 600 18U 800 T-uralla 856,00 24 h



49


alv 0 %

49



Smaract-tarvikkeet

C

19” profiilipari

- neliörei’illä, asennukset korimuttereilla

- T-uralla, asennukset jousimuttereilla (iso runko)

(asennettavilla laitteilla portaaton korkeus säätö)

C

Tuotekoodi Nimi Asenn. kork. Hinta EUR Toimitusaika

2.111.146.9 19” profiilipari T-uralla 9 U 38,00 2 viikkoa



2.111.149.9 19” profiilipari T-uralla 18 U 49,00 24 h



2.111.156.9 19” profiilipari neliörei’illä 9 U 44,00 4 viikkoa

2.111.157.9 19” profiilipari neliörei’illä 12 U 45,00 24 h





pohjalevy/kattolevy

Kaapeliläpivienti-mallissa kaapeliaukon suojana on 3 säädettävää

liukulevyä.

Tuotekoodi Malli Syvyys Hinta EUR Toimitusaika

2.111.042.1 kaapeliläpiviennillä 600 82,00 2 viikkoa

2.111.044.1 kaapeliläpiviennillä 800 90,00 2 viikkoa

2.111.052.1 umpi 600 63,00 2 viikkoa

2.111.054.1 umpi 800 71,00 2 viikkoa

2.111.062.1 suodattimella 600 97,00 24 h

2.111.064.1 suodattimella 800 112,00 24 h

2.111.068.9 vaihtosuod. 5 kpl 600 100,00 4 viikkoa

2.111.069.9 vaihtosuod. 5 kpl 800 - 900 107,00 4 viikkoa

50


alv 0 %

50



puhallinyksikkö 2 puhaltimella (takaoveen)

- termostaattiohjaus

- syöttöjohto schuko-pistotulpalla

- 2 puhallinvaihtoehtoa:

tehokas 2 x 162m3/h / 37 dB(A)

hiljainen 2 x 120m3/h / 32dB(A)

C

C

Tuotekoodi Malli Termostaatti Hinta EUR Toimitusaika

2.111.180.9 Tehokas on 196,00 24 h

2.111.181.9 Hiljainen on 196,00 24 h

sokkeli, 100 mm

Tuotekoodi Nimi Syvyys Hinta EUR Toimitusaika

2.111.201.1 sokkeli, 100 mm 600 115,00 2 viikkoa

2.111.203.1 sokkeli, 100 mm 800 121,00 2 viikkoa

2.111.204.1 Sokkeli 100 mm, syvyys 900 900 125,00 24 h

2.111.206.9 Sokkelin peitelevy kaapeliaukolla, harjastiiviste 45,00 2 viikkoa

pyöräsarja (1500 N / räkki)

- 2 vapaasti pyörivää pyörää

- 2 jarrullista pyörää

Tuotekoodi Halkaisija Johtavuus Hinta EUR Toimitusaika

1.240.537.ESD 50 ESD 51,00 24 h

1.240.538.ESD 80 ESD 87,00 24 h

2.111.175.9 50 - 51,00 2 viikkoa

Muita tarvikkeita

Tuotekoodi Nimi Hinta EUR Toimitusaika

1.243.440.9 Nostosilmukat 37,00 2 viikkoa

2.111.171.9 Räkkien pinoamissarja 21,00 24 h

2.111.220.9 Seinäasennussarja 47,00 4 viikkoa

51


alv 0 %

51



C

Miracel - 19”-rack

Kokoonpano:

1 alumiinirunko

4 19”-asennuskiskoa neliörei’illä

2 sivuseinää, pikakiinnityksellä

1 takaseinä, pikakiinnityksellä

1 kattolevy

2 peitelistaa etupystyprofiilien suojana

2 peitelistaa etuvaakaprofiilien suojana

2 syvyyssuuntaista kiinnitys-/jäykistysprofiilia


Katto, taka- ja sivuseinät teräslevyä, maalaus vaalea harmaa

RAL7035

Peitelistojen vakioväri on graniitinharmaa (RAL 7030). Toimitusajalla

saatavana myös siniharmaa (RAL5008). Voit myös pyytää tarjouksen

ilman peitelistoja.

Takaseinän tilalle voidaan asentaa saranoitu ovi.

Takaseinän tai -oven alapuolelle voidaan asentaa kaapeleiden

läpivientipaneeli harjas- tai solukumitiivisteillä.

C

Tuotekoodi Leveys Syvyys Korkeus Asenn. kork. Hinta EUR Toimitusaika

1.131.068.P 600 600 1200 23U 767,00 2 viikkoa

1.131.070.P 600 600 1600 32U 799,00 4 viikkoa

1.131.071.P 600 600 1800 37U 838,00 2 vrk

1.131.072.P 600 600 2000 41U 869,00 2 vrk

1.131.073.P 600 600 2200 46U 906,00 2 vrk

1.131.074.P 600 800 1200 23U 824,00 2 vrk

1.131.076.P 600 800 1600 32U 859,00 2 viikkoa

1.131.077.P 600 800 1800 37U 897,00 2 vrk

1.131.078.P 600 800 2000 41U 934,00 2 vrk

1.131.079.P 600 800 2200 46U 969,00 2 vrk

1.131.084.P 600 900 1200 23U 859,00 2 vrk

1.131.086.P 600 900 1600 32U 897,00 4 viikkoa

1.131.087.P 600 900 1800 37U 935,00 2 viikkoa

1.131.088.P 600 900 2000 41U 973,00 2 vrk

1.131.089.P 600 900 2200 46U 999,00 3 viikkoa

1.131.098.P 600 1000 2000 41U 998,00 2 vrk

1.131.099.P 600 1000 2200 46U 1048,00 3 viikkoa

52


alv 0 %

52



C

Miracel - IP55-kaappi

Kokoonpano:



2 sivuseinää, pikakiinnityksellä

1 edessä metalliovi tai lasiovi (turvalasia)

1 takaseinä (optiona ovi)

1 kattolevy

1 pohjalevy



IP55-kaappeja on saatavana myös 800 mm leveinä sekä 900 mm

syvyisinä, kysy tarjous.

C

Tuotekoodi Etuovi Leveys Syvyys Korkeus Asenn. kork. Hinta EUR Toimitusaika

1.132.068.1 Metalliovi 600 600 1200 23 U 888,00 2 vrk

1.132.070.1 Metalliovi 600 600 1600 32 U 931,00 4 viikkoa





1.132.076.1 Metalliovi 600 800 1600 32 U 1002,00 2 viikkoa




1.132.268.1 Lasiovi 600 600 1200 23 U 959,00 2 vrk

1.132.270.1 Lasiovi 600 600 1600 32 U 1004,00 4 viikkoa

1.132.271.1 Lasiovi 600 600 1800 37 U 1047,00 2 vrk

1.132.272.1 Lasiovi 600 600 2000 41 U 1107,00 2 vrk


1.132.274.1 Lasiovi 600 800 1200 23 U 1033,00 2 vrk


1.132.277.1 Lasiovi 600 800 1800 37 U 1117,00 2 vrk

1.132.278.1 Lasiovi 600 800 2000 41 U 1174,00 2 vrk


53


alv 0 %

53



C

Miracel - EMC-kaappi

Kokoonpano:



2 sivuseinää, ruuvikiinnityksellä

1 metalliovi kahvalla edessä

1 takaseinä, pikakiinnityksellä

1 kattolevy

1 pohjalevy


Kaikki ulkokuorien saumat on tiivistetty johtavilla tiivisteillä.

Muita EMC-kaappeja:

- Miracel EMC tuplakuorirakenteisena. Kaapin korkeus 1800 - 2200

mm, syvyys 800 mm.

- Smaract EMC. Korkeudet 12U,18U ja 24U, syvyydet 600 ja 800 mm.

C

Kysy lisätietoja ja tarjous Perel Oy:n myynnistä!

Tuotekoodi Selite Leveys Syvyys Korkeus Asenn. kork. Hinta EUR Toimitusaika

1.171.009.1 19” EMC-kaappi 600 400 1800 37 U 1315,00 5 viikkoa






1.171.195.1 EMC-ovi tuuletusaukotuksella 600 1800 37 U 416,00 5 viikkoa



EMC-katto- ja pohjalevyt

Tuotekoodi Nimi Kaapeliaukko Tuuletusaukotus Syvyys Hinta EUR Toimitusaika

1.171.087.1 EMC-kattolevy - on 400 90,00 5 viikkoa

1.171.089.1 EMC-kattolevy - on 600 101,00 5 viikkoa

1.171.107.1 EMC-kattolevy on - 400 104,00 5 viikkoa

1.171.109.1 EMC-kattolevy on - 600 119,00 5 viikkoa

1.171.117.1 EMC-kattolevy on on 400 114,00 5 viikkoa

1.171.119.1 EMC-kattolevy on on 600 129,00 5 viikkoa

1.171.251.0 EMC-pohjalevy on - 400 104,00 5 viikkoa

1.171.253.0 EMC-pohjalevy on - 600 119,00 5 viikkoa

1.171.261.0 EMC-pohjalevy - on 400 90,00 5 viikkoa

1.171.263.0 EMC-pohjalevy - on 600 101,00 5 viikkoa

1.171.271.0 EMC-pohjalevy on on 400 114,00 5 viikkoa

1.171.273.0 EMC-pohjalevy on on 600 129,00 5 viikkoa

54


alv 0 %

54



C

PC-kaappi IP64

Kokoonpano:

1 teräsrunko

1 sokkeli 100 mm

4 19” asennuskiskoa neliörei’illä

2 sivuseinää

1 takaseinä

1 ikkunallinen ovi edessä ylhäällä

1 metalliovi edessä alhaalla

1 ulosvedettävä näppäimistöhylly

1 lukittava suojakansi näppäimistöhyllylle

3 ovien ja näppäimistöhyllyn kannen avainlukot sarjoitettu samalle

avaimelle

1 kattolevyssä irrotettava laippa

1 pohjalevy kaapeliläpiviennillä

C

Tuotekoodi Leveys Syvyys Korkeus As.korkeus kaappi/yläosa Hinta EUR Toimitusaika

SZE2-3004-00-06 600 600 1700 33U/10U 1180,00 24h

SZE2-3004-00-04 600 600 1900 38U/15U 1270,00 4 viikkoa

SZE2-3004-00-05 600 800 1700 33U/10U 1290,00 4 viikkoa

SZE2-3004-00-03 600 800 1900 38U/15U 1350,00 4 viikkoa

Lisävarusteet PC-kaapille


3.300.004.1 Jatkojohto 4 rasiaa, johto 2,5 m 26,00 24 h

3.302.106.1-8M Jatkojohto 6 rasiaa + kytkin, johto 8 m 49,00 24 h

3.026.512.1 Poistosuodatin 204x204 25,00 24 h

3.026.502.1 Suodatinpuhallin 204x204, 90m3/h 108,00 24 h

SZB-00-00-49/4 Hylly 2U S350 (max 20kg) 59,00 24 h

SZB-28-00-00/2 Ulosvedettävä hylly 2U S455 (max 20kg) 83,00 24 h

SZB-00-00-49/2 Hylly 2U S550 (max 25kg) 53,00 24 h

1.113.409.1 Säädettävä hylly 2U x 280 56,00 24 h

WZ-3259-08-00 IP64 laatikko näppäimistöhyllylle 95,00 3 viikkoa


WZ-1951-81-02-000 Solukumitiiviste kaapeliaukkoon 33,00 24 h

WZ-3004-11-00 Pyöräsarja (sokkelin tilalle) 148,00 3 viikkoa

6.002.289.USB Näppäimistö touchpad-hiirellä 164,00 1 viikko

55


alv 0 %

55


Palvelinkaapit, Serveriräkit

C

Smaract serveriräkki (korkeus



pyöräsarja (1500 N / räkki)

- 2 vapaasti pyörivää pyörää

- 2 jarrullista pyörää

C

Tuotekoodi Halkaisija Johtavuus Hinta EUR Toimitusaika

1.240.537.ESD 50 ESD 51,00 24 h

1.240.538.ESD 80 ESD 87,00 24 h

2.111.175.9 50 - 51,00 2 viikkoa

Miracel Server -räkkiteline

Kaikkien Miracel-sarjan kaappien rungot on valmistettu alumiinista.

Runkoprofiilit ovat alumiiniprofiilia ja kulmakappaleet valualumiinia.

Rungoista voidaan myös erittäin helposti tehdä vakiomitoista poik

keavia kokoja. Runkoprofiileissa on jokaisella sivulla T-ura, joihin

voidaan helposti tehdä ruuviliitoksia jousimuttereiden avulla. 19-

kiskot ovat säädettävissä syvyyssuunnassa. Runko toimitetaan

kokoonpantuna, mutta haluttaessa sen voi tilata myös osina.

Kantavuus 5000 N Tärinätestattu Seismic test MIL-STD 810 E -

mukaisesti.

Kokoonpano:


4 19-Server-asennuskiskoa (sinkitty teräs)

2 syvyyssuuntaista kiinnitys-/jäykisteprofiilia neliörei’illä (sinkitty teräs)

4 säädettävää tassua (sinkitty teräs)

Server räkkitelineitä on saatavana myös 691 mm leveänä. Kysy

tarjous!

C

Tuotekoodi Leveys Syvyys Korkeus Asenn.kork. Hinta EUR Toimitusaika

M.168.SS.000.00T 591 785 1196 23 U 439,00 2 vrk

M.068.SS.000.00T 591 785 1996 41U 502,00 2 vrk

M.268.SS.000.00T 591 785 2196 46U 524,00 2 vrk

M.169.SS.000.00T 591 885 1196 23 U 456,00 2 vrk

M.069.SS.000.00T 591 885 1996 41U 520,00 2 vrk

M.269.SS.000.00T 591 885 2196 46U 542,00 2 vrk

M.160.SS.000.00T 591 985 1196 23 U 474,00 2 vrk

M.060.SS.000.00T 591 985 1996 41U 539,00 2 vrk

M.260.SS.000.00T 591 985 2196 46U 560,00 2 vrk

M.062.SS.000.00T 591 1185 1996 41U 581,00 3 viikkoa

M.262.SS.000.00T 591 1185 2196 46U 602,00 3 viikkoa

M.088.SS.000.00T 791 785 1996 41U 605,00 2 vrk

M.288.SS.000.00T 791 785 2196 46U 623,00 2 vrk

M.089.SS.000.00T 791 885 1996 41U 620,00 2 vrk

M.289.SS.000.00T 791 885 2196 46U 652,00 2 vrk

M.080.SS.000.00T 791 985 1996 41U 639,00 2 vrk

M.280.SS.000.00T 791 985 2196 46U 660,00 2 vrk

M.082.SS.000.00T 791 1185 1996 41U 681,00 3 viikkoa

M.282.SS.000.00T 791 1185 2196 46U 702,00 3 viikkoa

57


alv 0 %

57



C

Miracel Server

Kokoonpano:


4 19 serveriasennuskiskoa neliörei’illä

2 sivuseinää pikakiinnityksellä

2 metalliovea tuuletusaukotuksella (aukotusala 83%)

ovessa kahvaväännin avainlukon asennusvalmiudella

1 kattolevy




Varastovärinä on vaalea harmaa RAL7035 (K1200 x S1000 tumman

harmaana).

Kaapit on saatavana noin 4 viikon toimitusajalla myös tumman

harmaana RAL7021, vaihda tilattaessa numerosarjan viimeiseksi

numeroksi 8.

Kaapin eteen ja/tai taakse on saatavana pariovet

tuuletusaukotuksella, sekä kaapin eteen lasiovi tuuletusraolla. Kysy

tarjous.

C


1.127.930.M1 600 800 1200 23U 1030,00 2 vrk

1.127.931.M1 600 800 2000 41U 1080,00 2 vrk

1.127.932.M1 600 900 1200 23U 1140,00 2 vrk

1.127.933.1 600 900 2000 41U 1190,00 2 vrk

1.127.934.1 600 900 2200 46U 1300,00 3 viikkoa

1.127.934.8M8 600 1000 1200 23U 1280,00 2 vrk

1.127.935.1 600 1000 2000 41U 1340,00 2 vrk

1.127.936.1 600 1000 2200 46U 1440,00 3 viikkoa

1.128.310.1 600 1200 2000 41U 1490,00 3 viikkoa

1.128.311.1 600 1200 2200 46U 1600,00 3 viikkoa

1.128.312.1 800 900 2000 41U 1298,00 2 vrk

1.128.314.1 800 1000 2000 41U 1445,00 2 vrk

1.128.315.1 800 1000 2200 46U 1560,00 3 viikkoa

1.128.316.1 800 1200 2000 41U 1591,00 3 viikkoa

1.128.317.1 800 1200 2200 46U 1720,00 4 viikkoa

58


alv 0 %

58



C

Miracel - 19” kaappi

Kokoonpano:





1 takana metalliovi

1 kattolevy, kaapeliaukko liukulevyillä ja asennusvalmius CoolBlastpuhallinyksikölle




Saatavana myös 700 mm leveänä, toimitusaika 4 viikkoa. Pyydä

tarjous.

C

Tuotekoodi Leveys Syvyys Korkeus Asenn.kork. Etuovi Hinta EUR Toimitusaika

M.168.11.MM2.C0T-1 600 800 1225 23U Metalliovi 966,00 2 vrk

M.168.11.LM2.C0T-1 600 800 1225 23U Lasiovi 1036,00 2 vrk


M.868.11.LM2.C0T-1 600 800 1825 37U Lasiovi 1134,00 2 viikkoa













M.260.11.MM2.C0T-1 600 1000 2225 46U Metalliovi 1221,00 2 viikkoa


















59


alv 0 %

59



C

Miracel - äänieristyksellä

Kokoonpano:


4 19” asennuskiskoa

1 kattolevy hiljaisella kattotuulettimella ja äänieristelevyillä

tai kaksoiskattolevy korotussarjalla ja CoolBlast-puhaltimella

2 sivuseinää äänieristeilevyillä, pikakiinnitys

1 lasiovi edessä, lasiovi tuuletusraolla (41U)

1 ilmanottokanava lasioven ja rungon välissä (23U)

1 metalliovi takana äänieristelevyillä

1 pohjalevy kaapeliaukolla, tuuletusaukolla ja suodattimella


2 syvyyssuuntaista kiinnitys-/ jäykisteprofiilia

1 sokkeli, ulosvedettävällä kaatumisenestotuella (ei 23U S900)

(sokkeli on saatavana lisähintaan myös pyörillä)


C

Miracel 41U, Hiljaisella kattotuulettimella

Katolle on asennettu erittäin hiljainen ja tehokas puhallin, jonka

puhallusteho on 1500 m³/h.

Äänenpaine on kuitenkin vain 40 dB(A), joten se soveltuu jopa

konttoriolosuhteisiin.

Palvelimet ottavat jäähdytysilman lasioven tuuletusraosta (1500 cm²).

Äänieristelevyt metallipinnoilla pienentävät kaapista johtuvaa melua.

Miracel 23U, CoolBlast-kattotuulettimella

Kattolevyyn valitaan sopivan tehoinen CoolBlast kattopuhallinyksikkö.

Puhallinyksiköksi suositellaan automaattisella

pyörimisnopeudensäädöllä olevaa mallia.

Melutasopysyy alhaisempana kun puhaltimet eivät pyöri täydellä

nopeudella.

Palvelimet ottavat jäähdytysilman lasioven takana olevan

ilmakanavan alaosasta (500 cm²).

Tuotekoodi Korkeus Leveys Syvyys Asenn.kork. Asenn. syv. Hinta EUR Toimitusaika

M.268.SS.3M2.3CT-C 1330 600 900 23U 650 1680,00 3 vrk

M.269.SS.3M2.3C1-C 1330 600 1000 23U 750 1855,00 3 vrk

M.069.SS.1M2.6C1-S 2340 600 900 41U 700 2710,00 3 vrk

M.060.SS.1M2.6C1-S 2340 600 1000 41U 800 2875,00 3 vrk

CoolBlast -kattopuhallinyksikkö

Tuotekoodi Nimi Puhaltimet Ohjaus m3/h dB(A) Hinta EUR Toimitusaika

3.027.311.1 CoolBlast -puhallinyksikkö 3 termostaatti 495 45,2 210,00 24 h


3.027.321.1 CoolBlast -puhallinyksikkö 3 autom.säätö* 553 49,6 413,00 24 h

3.027.322.1 CoolBlast -puhallinyksikkö 6 autom.säätö* 1106 53,3 513,00 2 viikkoa

60


alv 0 %

60



C

Miracel Plus -palvelinkaappi (max 1500 kg)

Basic -kokoonpano:


4 19“server-asennuskiskoa neliörei’illä


1 etuovessa design-paneeli tuuletusaukotuksella

1 takaovi tuuletusaukotuksella

1 kattolevy kaapeliaukolla ja puhallinyksikön asennusvalmiudella



Standard -kokoonpano, yllämainittujen lisäksi:

1 takana pariovet tuuletusaukotuksella

2 pyöräparia (liikuteltaessa max 1000 kg)

1 ilman osastointi paneelisarja

C

Tuotekoodi Tyyppi Leveys Syvyys Korkeus Asenn.kork. Hinta EUR Toimitusaika

1.147.018.8 Basic 600 1000 2000 42U 1616,00 24 h

1.147.033.8 Basic 600 1000 2200 46U 1726,00 3 viikkoa

1.147.020.8 Basic 600 1200 2000 42U 1778,00 1 viikko


1.147.028.8 Basic 800 1000 2000 42U 1760,00 1 viikko


1.147.030.8 Basic 800 1200 2000 42U 1921,00 24 h


1.147.068.8 Standard 600 1000 2000 42U 1821,00 3 viikkoa








61


alv 0 %

61



C

CoolTherm -palvelinkaappi (jäähdytysteho 15-35 kW)

Kokoonpano:

1 alumiinirunko, kuormitettavuus 1000 kg

4 19 server-asennuskiskoa


1 edessä lasiovi

1 takana metalliovi

1 kattolevy kaapeliaukolla

1 pohjalevy kaapeliaukolla



3 radiaalipuhallinta takaovessa (12 kW 2 puhaltimella). Puhaltimien

pyörimisnopeus säätyy portaattomasti lämpötilan mukaan

1 V-muotoinen (ilma-vesi) lämmönvaihdin kaapin alaosassa

1 ilmanohjaustunneli kaapin takaosassa lämmönvaihtimelle

1 kolmitieventtiili jäähdytysveden säätämiseen

1 hälytysjärjestelmä

CoolTherm -kaappeja on saatavana myös 4 - 8 kW

jäähdytystehoilla.

C


Tuotekoodi Jäähdytysteho Asenn.kork. Ulkomitat kork/lev/syv Asennussyvyys Ilmavirtaus m3/h Ottoteho W

8.006.001.8 12 kW 29U 1800/700/1200 740 2000 1000

8.006.002.8 12 kW 33U 2000/700/1200 740 2000 1000

8.006.003.8 12 kW 38U 2200/700/1200 740 2000 1000

8.006.006.8 12 kW 29U 1800/700/1300 840 2000 1000

8.006.007.8 12 kW 33U 2000/700/1300 840 2000 1000

8.006.008.8 12 kW 38U 2200/700/1300 840 2000 1000

8.006.012.8 17 kW 35U 2000/800/1200 740 3100 1400

8.006.013.8 17 kW 40U 2200/800/1200 740 3100 1400

8.006.014.8 17 kW 44U 2400/800/1200 740 3100 1400

8.006.022.8 17 kW 35U 2000/800/1300 840 3100 1400

8.006.023.8 17 kW 40U 2200/800/1300 840 3100 1400

8.006.024.8 17 kW 44U 2400/800/1300 840 3100 1400

8.006.033.8 25 kW 37U 2200/800/1200 740 4500 1800

8.006.034.8 25 kW 42U 2400/800/1200 740 4500 1800

8.006.043.8 25 kW 37U 2200/800/1300 840 4500 1800

8.006.044.8 25 kW 42U 2400/800/1300 840 4500 1800

ISP-kaappi (2-4 lokeroinen)

- teräsrunko

- kaappi jaettavissa 2, 3 tai 4 osaan 2x23U tai 1x23U + 2x11U tai 4x11U

- ovet tuuletusaukotuksella

- ovissa avainlukko

- jokaiseen lokeroon tulee omat kaapelikanavat (2 kpl)

- kaapelit joko ylhäältä tai alhaalta

- 19 kiskot (2 paria) jokaisessa lokerossa

- maadoitussarja

- korkeus 2250 mm, syvyys 900 mm, leveys 600 mm

- säädettävät tassut

ISP-kaapit tarjotaan projektikohtaisesti. Pyydä tarjous Perel Oy:n

mekaniikkamyynnistä.


62


alv 0 %

62


Verkkokaapit, 19” seinäkotelot

SoHo, 10”- / 19”-seinäasennuskotelo

Kokoonpano:

1 teräskotelo

10”-asennusrei’itys vaakasuunnassa 10U

19”-asennusrei’itys pystysuunnassa 5U

1 irroitettava metalliovi tai lasiovi (turvalasia) avainlukolla

1 irroitettava molemmista reunoista saranoitu seinälevy

2 kaapelien läpivientiaukko katossa ja pohjassa harjastiivisteellä

C

C

Tuotekoodi Leveys Syvyys Korkeus Malli Väri Hinta EUR Toimitusaika

5.012.001.1 500 320 540 metalliovi vaalea harmaa 198,00 24 h

5.012.001.8 500 320 540 metalliovi tumma harmaa 198,00 4 viikkoa

5.012.002.1 500 320 540 lasiovi vaalea harmaa 210,00 4 viikkoa

5.012.003.1 500 320 540 lasiovi tumma harmaa 210,00 4 viikkoa

Asennuslevy

Tuotekoodi Hinta EUR Toimitusaika

5.012.120.0 25,00 3 viikkoa

10” peitelevyt

Tuotekoodi Malli Leveys Korkeus Hinta EUR Toimitusaika

1.117.020.1 Kaapeliaukolla 19” 1U 24,00 2 viikkoa

1.117.026.1 Umpinainen 19” 1U 13,00 24 h

5.012.101.1 Umpinainen 10” 1U 11,00 3 viikkoa

5.012.106.1 Kaapeliaukolla 10” 1U 22,00 4 viikkoa

10” hyllylevy

Tuotekoodi Syvyys Korkeus Hinta EUR Toimitusaika

5.012.110.1 280 1 U 27,00 24 h

63


alv 0 %

63



Avoin 19” seinäasennusteline

Kokoonpano:

2 19” asennuskiskoa neliörei’illä

2 seinäasennustelinettä

1 asennustarvikepussi

C

C

Tuotekoodi Leveys Syvyys Korkeus Hinta EUR Toimitusaika

5.009.06 490 350 6U 66,00 2 viikkoa

5.009.09 490 350 9U 69,00 24 h

5.009.12 490 350 12U 72,00 24 h

5.009.15 490 350 15U 75,00 24 h

5.009.18 490 350 18U 84,00 2 vrk

5.009.21 490 350 21U 87,00 4 viikkoa

5.009.24 490 350 24U 89,00 2 vrk

19” seinäasennuskotelo 4U

- metalliovi avainlukolla

- runko teräslevyä

- 19” asennuskiskot

- takaa avoin

- katossa ja pohjassa läpivientiaihio

Tuotekoodi Leveys Syvyys Korkeus Hinta EUR Toimitusaika

WZ-3684-01-00-011 515 300 4U 88,00 24h

64


alv 0 %

64



C

19” seinäasennuskotelo


- 19 asennuskiskopari (syvyys-säätö)

- irrotettava takapaneeli

- kaapeliaukko harjastiivisteellä

- asennusvalmius 119x119 mm aksiaalipuhaltimelle

- metalliovi avainlukolla tai lasiovi (4 mm karkaistu turvalasi) avainlukolla

- ovenkätisyys vaihdettavissa

C

Tuotekoodi Ovi Leveys Syvyys Asenn.kork. Korkeus Hinta EUR Toimitusaika

SJ-104 Lasiovi 580 400 248 4U 159,00 3 viikkoa




Tuotekoodi SJ-115 Lasiovi Ovi 580 Leveys 400 Syvyys Asenn.kork. 737 Korkeus 15U Hinta 219,00EUR Toimitusaika 24 h


SJ-204 Metalliovi 580 400 248 4U 159,00 3 viikkoa

SJ-206 Metalliovi 580 400 337 6U 168,00 24 h





2-osainen seinäasennuskotelo


- 19” asennuskiskopari (syvyys-säätö)

- irrotettava takapaneeli

- kaapeliaukko harjastiivisteellä

- asennusvalmius 119x119 mm aksiaalipuhaltimelle

- metalliovi avainlukolla tai lasiovi (4 mm karkaistu turvalasi) avainlukolla

- ovenkätisyys vaihdettavissa

- saranoidun (aukeavan) kotelon osan syvyys 350 mm

Tuotekoodi Ovi Leveys Syvyys Asenn.kork. Korkeus Hinta EUR Toimitusaika

SD-106 Lasiovi 580 500 337 6U 257,00 3 viikkoa





SD-206 Metalliovi 580 500 337 6U 257,00 3 viikkoa





65


alv 0 %

65



C

ConAct - 19” seinäasennuskaappi (flat pack)

Kokoonpano:

1 takalevy

4 runkoprofiilia, kantavuus 500 N

2 19-asennuskiskot neliörei’illä, syvyys säädettävissä


2 sivuseinää, kiinnitys kotelon sisäpuolelta

2 kattolevy ja pohjalevy, tuuletusaukotukset levyjen sivureunoissa

2 kaapelien läpivientiaukko katossa ja pohjassa harjastiivisteellä

1 C-kisko kaapeleiden vedonpoistolenkeille

1 flat-pack-pakkaus

C

Tuotekoodi Leveys Syvyys Korkeus Asenn.kork. Asenn.kork. (mm) Hinta EUR Toimitusaika

5.010.000.1 600 400 352 6 U 270 247,00 24 h

5.010.001.1 600 400 486 9 U 404 266,00 24 h

5.010.002.1 600 400 619 12 U 537 286,00 2 viikkoa

5.010.003.1 600 400 752 15 U 670 318,00 4 viikkoa

5.010.004.1 600 400 886 18 U 804 336,00 4 viikkoa

5.010.005.1 600 400 1019 21 U 937 376,00 24 h

5.010.006.1 600 400 1152 24 U 1070 415,00 4 viikkoa

5.010.007.1 600 500 352 6 U 270 255,00 2 viikkoa

5.010.008.1 600 500 486 9 U 404 283,00 2 viikkoa

5.010.009.1 600 500 619 12 U 537 303,00 24 h

5.010.010.1 600 500 752 15 U 670 335,00 24 h

5.010.011.1 600 500 886 18 U 804 356,00 2 viikkoa

5.010.012.1 600 500 1019 21 U 937 395,00 4 viikkoa

5.010.013.1 600 500 1155 24 U 1070 430,00 4 viikkoa

5.010.014.1 600 600 352 6 U 270 266,00 4 viikkoa

5.010.015.1 600 600 486 9 U 404 290,00 2 viikkoa

5.010.016.1 600 600 619 12 U 537 314,00 2 viikkoa

5.010.017.1 600 600 752 15 U 670 350,00 2 viikkoa

5.010.018.1 600 600 886 18 U 804 374,00 2 viikkoa

5.010.019.1 600 600 1019 21 U 937 410,00 2 viikkoa

5.010.020.1 600 600 1155 24 U 1070 448,00 2 viikkoa

19” asennuskiskopari

Tuotekoodi Korkeus Hinta EUR Toimitusaika

5.010.321.9 6 U 16,00 2 viikkoa

5.010.322.9 9 U 19,00 24 h

5.010.323.9 12 U 22,00 24 h

5.010.324.9 15 U 25,00 24 h

5.010.325.9 18 U 28,00 2 viikkoa

5.010.326.9 21 U 31,00 2 viikkoa

5.010.327.9 24 U 34,00 24 h

66


alv 0 %

66



C

DoubleProRack LAN (korkeudet < 1200 mm)

Kokoonpano:


2 19-asennuskiskot edessä T-urilla alumiiniprofiilista, syvyys säädettävissä

2 19asennuskiskot takana T-urilla alumiiniprofiilista


2 sivuseinää, kiinnitys kahdella ruuvilla ulkopuolelta 1 takaseinä, kiinnitetty 19takaprofiileihin

1 kaapeleiden läpivienti + harjastiivisteet

2 kattolevy ja pohjalevy, tuuletusaukotukset levyjen sivureunoissa


4 tassua (10U - 24U säädettävät tassut)

C

Tuotekoodi Leveys Syvyys Asenn. syv. Korkeus Asenn.kork. Etuovi Hinta EUR Toimitusaika

1.246.641.1 555 600 435 311 6U Lasiovi 554,00 4 viikkoa






1.246.647.1 555 600 435 1111 24U Lasiovi 756,00 24 h






Pyöräsarja

4 pyörää joista 2 jarrulla. Sisältää tukilaatat DPR-räkin ja pyörien

väliin

Tuotekoodi Halkaisija Kokon.kork. Johtavuus Hinta EUR Toimitusaika

1.240.527.9 50 63 - 59,00 24 h

1.240.527.ESD 50 63 ESD 59,00 24 h

1.240.528.9 75 95 - 95,00 4 viikkoa

1.240.528.ESD 80 110 ESD 95,00 24 h

Tuuletinpaneeli, kahdella puhaltimella (max 160 m3/h/puhallin)

Asennetaan DoubleProRack:in takana olevan tuuletuspaneelin

paikalle tai 19” etukiskoihin.

Tuotekoodi Tiiveys Koko Termostaatti Hinta EUR Toimitusaika

1.243.428.1 IP20 3U x L555 on 197,00 2 viikkoa

67


alv 0 %

67



C

Miracel - 19” räkkirunko (kokonaan avoin)

Kaikkien Miracel-sarjan kaappien rungot on valmistettu alumiinista.

Runkoprofiilit ovat alumiiniprofiilia ja kulmakappaleet valualumiinia.

Rungoista voidaan myös erittäin helposti tehdä vakiomitoista poikkeavia

kokoja. Runkoprofiileissa on jokaisella sivulla T-ura, joihin voidaan helposti

tehdä ruuviliitoksia jousimuttereiden avulla. 19”-kiskot ovat säädettävissä

syvyyssuunnassa. Runko toimitetaan kokoonpantuna, mutta haluttassa sen

voi tilata myös osina. Kantavuus 5000 N Tärinätestattu Seismic test MIL-STD

810 E -mukaisesti.

Kokoonpano:


4 19”-asennuskiskoa neliörei’illä (sinkitty teräs)

2 syvyyssuuntaista kiinnitys-/jäykisteprofiilia neliörei’illä (sinkitty teräs)

4 säädettävää tassua (sinkitty teräs)

C


1.130.190.0 591 585 1196 23 U 406,00 2 vrk

1.130.192.0 591 585 1596 32 U 424,00 2 viikkoa

1.130.193.0 591 585 1796 37 U 433,00 2 viikkoa

1.130.194.0 591 585 1996 41 U 447,00 2 vrk

1.130.195.0 591 585 2196 46 U 467,00 2 vrk

1.130.280.0 591 785 1196 23 U 429,00 2 vrk

1.130.282.0 591 785 1596 32 U 448,00 2 viikkoa

1.130.283.0 591 785 1796 37 U 456,00 2 viikkoa

1.130.284.0 591 785 1996 41 U 472,00 2 vrk

1.130.285.0 591 785 2196 46 U 492,00 2 vrk

1.129.681.P 591 885 1196 23 U 447,00 2 vrk

1.129.683.P 591 885 1596 32 U 466,00 2 viikkoa

1.129.684.P 591 885 1796 37 U 474,00 2 viikkoa

1.129.685.P 591 885 1996 41 U 489,00 2 vrk

1.129.686.P 591 885 2196 46 U 510,00 2 vrk

1.129.691.P 591 985 1196 23 U 466,00 2 vrk

1.129.693.P 591 985 1596 32 U 485,00 2 viikkoa

1.129.694.P 591 985 1796 37 U 492,00 2 viikkoa

1.129.695.P 591 985 1996 41 U 508,00 2 vrk

1.129.696.P 591 985 2196 46 U 529,00 2 vrk

1.130.226.0 791 585 1196 23 U 460,00 2 vrk

1.130.228.0 791 585 1596 32 U 504,00 2 viikkoa

1.130.229.0 791 585 1796 37 U 525,00 2 viikkoa

1.130.230.0 791 585 1996 41 U 542,00 2 vrk

1.130.231.0 791 585 2196 46 U 560,00 2 vrk

1.130.316.0 791 785 1196 23 U 490,00 2 vrk

1.130.318.0 791 785 1596 32 U 536,00 2 viikkoa

1.130.319.0 791 785 1796 37 U 559,00 2 viikkoa

1.130.320.0 791 785 1996 41 U 575,00 2 vrk

1.130.321.0 791 785 2196 46 U 592,00 2 vrk

1.129.884.P 791 885 1796 37 U 573,00 2 viikkoa

1.129.885.P 791 885 1996 41 U 589,00 2 vrk

1.129.886.P 791 885 2196 46 U 610,00 2 vrk

1.129.894.P 791 985 1796 37 U 592,00 2 viikkoa

1.129.895.P 791 985 1996 41 U 608,00 2 vrk

1.129.896.P 791 985 2196 46 U 629,00 2 vrk

68


alv 0 %

68



C

Miracel - LAN-kaappi

Kokoonpano:




1 takaseinä pikakiinnityksellä

1 kattolevy, kaapeliaukko liukulevyillä, asennusvalmius CoolBlast-puhallinyksikölle

1 kattolevyn korotussarja




Huom!

Sivuseinät, takakiskot ja yhteenliittämissarjat tilattava tarvittaessa erikseen.

Seinät ja takakiskot toimitetaan kaappiin asennettuna (asennus sisältyy tuotteen hintaan).

Miracel LAN-kaappia on saatavana myös 700 mm leveänä. Toimitusaika on n. 4-5 viikkoa.

Pyydä tarjous!

C

Tuotekoodi Leveys Syvyys Korkeus Asenn.kork. Etuovi Hinta EUR Toimitusaika

1.136.660.L 600 600 1225 23 U Metalliovi 695,00 2 vrk

1.136.661.L 600 600 1225 23 U Lasiovi 765,00 2 vrk


1.136.665.L 600 600 1825 37 U Lasiovi 812,00 2 vrk


Tuotekoodi 1.136.667.L Leveys 600 Syvyys 600 Korkeus 2025 Asenn.kork. 41 U Etuovi Lasiovi Hinta 858,00EUR Toimitusaika 2 vrk


1.136.669.L 600 600 2225 46 U Lasiovi 895,00 3 viikkoa


1.136.681.L 600 800 1225 23 U Lasiovi 780,00 2 vrk


1.136.685.L 600 800 1825 37 U Lasiovi 827,00 2 vrk


1.136.687.L 600 800 2025 41 U Lasiovi 872,00 2 vrk



1.136.866.L 800 600 2025 41 U Lasiovi 1023,00 2 vrk


1.136.886.L 800 800 2025 41 U Lasiovi 1044,00 2 vrk


Sivuseinät (hinta/kpl)

Tuotekoodi Nimi Syvyys Asenn.kork. Hinta EUR Toimitusaika

1.130.643.1 sivuseinä 600 23U 69,00 24 h

1.130.646.1 sivuseinä 600 37 U 80,00 2 viikkoa

1.130.647.1 sivuseinä 600 41U 85,00 24 h

1.130.648.1 sivuseinä 600 46U 91,00 24 h

1.130.649.1 sivuseinä 800 23U 82,00 24 h

1.130.652.1 sivuseinä 800 37U 102,00 24 h

1.130.653.1 sivuseinä 800 41U 108,00 24 h

1.130.654.1 sivuseinä 800 46U 116,00 24 h

1.130.935.7 kaappien yhteenliittämissarja 35,00 24 h

Asennuskiskot neliörei’illä (1 pari), sinkittyä terästä

Tuotekoodi Standardi Kaapin kork. Asenn.kork. Hinta EUR Toimitusaika

1.130.803.0 19” 1200 23 U 37,00 24 h

1.130.809.0 19” 1800 37 U 45,00 24 h

1.130.810.0 19” 2000 41 U 49,00 24 h

1.130.811.0 19” 2200 46 U 53,00 24 h

1.130.822.0 ETS 1800 66 U 45,00 4 viikkoa

1.130.823.0 ETS 2000 74 U 49,00 24 h

1.130.824.0 ETS 2200 82 U 53,00 24 h

69


alv 0 %

69



C

ZPAS 19” verkkokaappi

Hitsattu teräsrunko.19”asennuskiskot edessä ja takana, syvyys

säädettävissä. Edessä lasiovi tummennetulla lasilla, metalli

reunuksilla ja väänninkahvalla.

Takaoven alapuolella on 3U-korkuinen läpivientipaneeli

harjastiivisteellä.Rungon katossa ja pohjassa on aukotus johon

voidaan asentaa puhallinyksikkö tai läpivienti-(tiiviste)laippa.

Kattolevyssä on kaapeliaukko läpilyöntiaihiolla, jonka tilalle voidaan

asentaa harjas- tai solukumitiivisteet. Säädettävät tassut vakiona,

joiden tilalle voidaan asentaa sokkeli tai pyöräsarja.

Saatavana myös korkeudet 15U, 18U, 24U, 27U, 30U, 33U, 36U,

39U, 45U. Kysy tarjous mekaniikan myynnistä.

Kokoonpano:

1 hitsattu teräsrunko

4 19”asennuskiskoa

1 lasiovi edessä

1 ovessa kääntökahva ja kolmipistelukitus

1 metalliovi takana, 2 avainlukolla

2 sivuseinää ruuvikiinnityksellä

1 läpivientiaukko harjastiivisteellä takaseinän alla

1 kattolevy sivutuuletusaukoilla, kaapeliaukko läpilyöntiaihiolla

1 pohja avoin

1 maadoituskisko ja -kaapelit


C

Tuotekoodi Korkeus Leveys Syvyys Asenn.kork. Hinta EUR Toimitusaika

SZB-017-Z7AA-11 2000 800 800 42 U 878,00 24 h

SZB-018-Z7AA-11 2000 800 600 42 U 825,00 3 viikkoa

SZB-021-Z7AA-11 2000 600 800 42 U 739,00 24 h

SZB-022-Z7AA-11 2000 600 600 42 U 695,00 24 h

ZPAS 19” verkkokaapin lisävarusteet

Tuotekoodi Nimi Korkeus Leveys Syvyys Hinta EUR Toimitusaika

WN-0200-02-00 Puhallinyksikkö, 4 tuul. + termostaatti 180,00 1 viikko

WZ-001C-60-60 Sokkeli 100 600 600 74,00 24 h

WZ-001C-60-80 Sokkeli 100 600 800 78,00 24 h

WZ-001C-80-60 Sokkeli 100 800 600 78,00 24 h

WZ-001C-80-80 Sokkeli 100 800 800 82,00 24 h

WZ-1718-07-02-011 Solukumitiiviste - - - 33,00 24 h

WZ-1718-08-02 Harjastiiviste 15,00 24 h

WZ-SB72-00-4 Pyöräsarja (400kg) 100 63,00 1 viikko

70


alv 0 %

70



C

ETS-rack

Kokoonpano:

1 hitsattu teräsrunko sivuseinillä

2 ETS-asennuskiskoa neliörei’illä

2 korkeussäädettävää seinäkiinnityskiskoa

2 kaapelihyllyn kannatinta

2 säätöjalkaa

2 ESD-maadoituspistettä banaanipistokkeille

4 kaapelikannatinta poikittain (3 kpl K1800)

30 korimutteria

Väri harmaa RAL7032

C


1.100.001.3 600 300 2200 2050 594,00 24 h

1.100.006.3 600 300 1800 1650 564,00 5 viikkoa

1.100.007.3 600 600 2200 2050 834,00 5 viikkoa

1.100.008.3 as.lev. 23” 300 2200 2050 877,00 5 viikkoa

Lisäosat

Tuotekoodi Nimi Rackin koko Hinta EUR Toimitusaika

1.100.010.3 Etuovi 600 x 2200 243,00 5 viikkoa

1.100.011.3 Etuovi, tuuletusaukotettu 600 x 2200 261,00 5 viikkoa

1.100.021.3 Takaseinä 600 x 2200 158,00 24 h

1.100.031.3 Kattolevy, kaapeliaukolla 94,00 5 viikkoa

1.100.053.3 Sokkelipaneeli liitinaukolla 46,00 24 h

M.ETS.KAAPELI Kaapelikannatin (4 kpl) rackin sisään, sivulle 28,00 24 h

M.ETS.KAVENNUS ETS-kavennussarja, 11 MEPS / 6U 23,00 24 h

71


alv 0 %

71


Laitekaappien lisätarvikkeet

Miracel-kaappien lisätarvikkeet

Avainlukot

Saatavana myös elektronisesti ohjattuja lukitusjärjestelmiä!

Lisätietoja Aktiivituotteet / Turvallisuustuotteet -osiosta.

C

C

Tuotekoodi Asennuspaikka Määrä Hinta EUR Toimitusaika

1.130.938.9 avainlukko taka- tai sivuseinään 1 kpl 11,00 24 h

1.130.940.9 avainlukot etu- ja takaoveen + sivuseiniin 2 + 2 kpl 58,00 24 h

1.137.013.9 kahva numeroyhdistelmä- ja avainlukolla 1 kpl 54,00 4 viikkoa

5.041.299 Abloy excec, oven kahvaan 1 kpl 79,00 2 viikkoa

5.041.299.9 avainlukko oven kahvaan 1 kpl 19,00 24 h

Kaapeliläpivientipaneeli takaseinän/-oven alapuolelle

Tuotekoodi Malli Leveys Korkeus Hinta EUR Toimitusaika

1.131.601.1 umpipaneeli 600 200 62,00 24 h

1.131.602.1 umpipaneeli 800 200 72,00 5 viikkoa



1.131.607.1 kaapeliaukko tiivisteillä 600 200 94,00 24 h

1.131.608.1 kaapeliaukko tiivisteillä 800 200 103,00 5 viikkoa

Maadoitussarja, sisältää asennustarvikkeet

Tuotekoodi Käyttöpaikka Määrä Hinta EUR Toimitusaika

1.130.529.9 taka- ja sivuseinät, katto ja pohjalevy 5 johdinta 18,00 24 h

1.130.624.9 oven maadoitus 1 johdin 12,00 24 h

72


alv 0 %

72



Kattolevy kaapeliaukolla ja puhallinvalmiudella

kaapeliaukossa 3 liukulevyä

C

C

Tuotekoodi Nimi Leveys Syvyys Hinta EUR Toimitusaika

1.130.69KOR Kattolevyjen korotussarja 19,00 24 h

1.149.031.1 Kattolevy 600 600 47,00 24 h

1.149.033.1 Kattolevy 600 800 50,00 24 h

1.149.034.1 Kattolevy 600 900 52,00 24 h

1.149.035.1 Kattolevy 600 1000 54,00 24 h

1.149.051.1 Kattolevy 800 600 61,00 3 viikkoa

1.149.053.1 Kattolevy 800 800 67,00 24 h



Harjastiiviste kaapeliaukkoon (2 kpl)

Tuotekoodi Kaapin leveys Hinta EUR Toimitusaika

1.130.998.9 600 39,00 24 h

1.130.999.9 700,800 39,00 24 h

CoolBlast-puhallinyksikkö kattolevyyn

Asennus kattolevyyn

*autom.säätö -mallissa puhaltimien pyörimisnopeus säätyy (30-100%)

automaattisesti lämpötilan mukaan.

Lämpötila aseteltavissa 20° - 50°C.

Käyttöjännite 100...250 VAC ; 50/60 Hz.

Merkkivalot korkeasta lämpötilasta, puhallinviasta ja OK-tilasta.

Merkkiääni ja hälytyssignaali korkeasta lämpötilasta ja puhallinviasta.

Toimitukseen sisältyy hälytyssignaali- ja lämpötilasensorikaapeli.

Tuotekoodi Nimi Puhaltimet Ohjaus m3/h dB(A) Hinta EUR Toimitusaika

1.149.101.9 roska-/pölysuodatin puhaltimien päälle 2, 3, 6 14,00 24 h

3.027.300.1 CoolBlast -puhallinyksikkö 2 ei 330 43,3 182,00 24 h

3.027.301.1 CoolBlast -puhallinyksikkö 3 ei 495 45,2 194,00 2 viikkoa

3.027.302.1 CoolBlast -puhallinyksikkö 6 ei 990 45,8 338,00 2 viikkoa


Tuotekoodi 3.027.311.1 Nimi CoolBlast -puhallinyksikkö 3Puhaltimet Ohjaus termostaatti 495 m3/h 45,2 dB(A) 210,00 Hinta EUR 24 Toimitusaika h


3.027.321.1 CoolBlast -puhallinyksikkö 3 autom.säätö* 553 49,6 413,00 24 h






73


alv 0 %

73



Puhallinyksikkö 2x160m3/h, asennus korotetun katon alapuolelle

C

Tuotekoodi Leveys Termostaatti Hinta EUR Toimitusaika

1.113.430.0 600 on 198,00 2 viikkoa

1.113.431.0 800 on 216,00 2 viikkoa

C

Pohjalevy IP40, kaapeleiden läpivientitiivisteellä

Tuotekoodi Leveys Syvyys Hinta EUR Toimitusaika

1.130.732.0 600 600 65,00 24 h

1.130.733.0 600 800 71,00 24 h

1.130.734.0 600 900 75,00 24 h

1.127.670.0 600 1000 81,00 3 viikkoa

1.130.738.0 800 600 75,00 3 viikkoa

1.130.739.0 800 800 83,00 2 viikkoa

1.130.740.0 800 900 88,00 3 viikkoa

1.127.673.0 800 1000 91,00 3 viikkoa

Sokkeli 100 mm, irroitettavat sivuja päätylevyt, max 500 kg


1.130.538.1 600 600 71,00 24 h

1.130.539.1 600 800 76,00 24 h

1.130.540.1 600 900 80,00 24 h

1.127.650.1 600 1000 85,00 3 viikkoa

1.130.550.1 800 600 77,00 2 vrk

1.130.551.1 800 800 85,00 24 h

1.130.552.1 800 900 85,00 2 vrk

1.127.652.1 800 1000 95,00 3 viikkoa

74


alv 0 %

74



Pyöräsokkeli 100 mm, etupyörät jarrulla,

takana kaapeliaukko + peitepaneeli, max 300 kg

C


1.130.561.1 600 600 120,00 24 h

1.130.562.1 600 800 123,00 24 h

1.130.563.1 600 900 128,00 24 h

1.127.250.1 600 1000 138,00 3 viikkoa

1.130.569.1 800 600 129,00 3 viikkoa

1.130.570.1 800 800 137,00 3 viikkoa

1.130.571.1 800 900 139,00 3 viikkoa

1.127.254.1 800 1000 158,00 3 viikkoa

C

Sokkeli kaatumistuella 100 mm. Tassuilla tai pyörillä, max 500 kg

Tuotekoodi Leveys Syvyys Malli Hinta EUR Toimitusaika

1.127.260.1 600 900 Pyörillä 179,00 24 h

1.127.262.1 800 900 Pyörillä 193,00 3 viikkoa

1.127.263.1 600 1000 Pyörillä 180,00 24 h


Tuotekoodi 1.127.266.1 Leveys 600 Syvyys 1200 Malli Pyörillä Hinta 187,00EUR Toimitusaika 3 viikkoa


1.127.270.1 600 900 Tassuilla 128,00 24 h

1.127.272.1 800 900 Tassuilla 138,00 3 viikkoa

1.127.273.1 600 1000 Tassuilla 130,00 24 h




Pyöräsarja (4 kpl), 100 kg / pyörä

Tuotekoodi Malli Halkaisija Korkeus Hinta EUR Toimitusaika

1.130.56X.ESD ESD-pyörät, joista 2 jarrullisia 100 145 138,00 24 h

5.031.057.9 Paripyörät ilman jarrua 75 110 96,00 3 viikkoa

75


alv 0 %

75



Kaapin pidennyssarja, eteen tai taakse + 100 mm

Voidaan jälkiasentaa Miracel-kaappiin, kun tarvitaan lisää syvyyttä.

Vanha takaseinä tai ovi voidaan asentaa takaisin pidennyssarjaan.

C

C

Tuotekoodi Leveys Korkeus Hinta EUR Toimitusaika

1.127.550.1 600 1200 282,00 24 h

Tuotekoodi 1.127.553.1 Leveys 600 Korkeus 1800 Hinta 287,00EUR Toimitusaika 4 viikkoa

1.127.554.1 600 2000 295,00 24 h

1.127.555.1 600 2200 301,00 4 viikkoa

1.127.562.1 800 1200 297,00 4 viikkoa

1.127.565.1 800 1800 301,00 4 viikkoa

1.127.566.1 800 2000 307,00 4 viikkoa

1.127.567.1 800 2200 313,00 4 viikkoa

Miracel-kaappien yhteenliittämissarja


1.130.935.7 35,00 24 h

IP20-tiivistesarja

Rivitettävien kaappien väliin. Tiivisteprofiilia voi lyhentää leikkaamalla.

Tuotekoodi Korkeus Syvyys Hinta EUR Toimitusaika

1.127.761.9 2200 1000 38,00 24 h

1.131.280.9 2000 800 28,00 2 viikkoa

1.131.281.9 2200 800 31,00 2 viikkoa

76


alv 0 %

76



Liuku-/kannatinkiskot

Kannatinkiskot, kantavuus 70kg/pari

Sisältää kannatinkiskoparin kiinnitystarvikkeineen.

C

C

Tuotekoodi Malli Asenn. syv. Pituus Hinta EUR Toimitusaika

1.103.101.0 Miracel S600 365-410 336 22,00 2 viikkoa

1.103.102.0 Miracel S600 440-485 411 24,00 24 h

1.103.103.0 Miracel S800 565-610 536 30,00 24 h

1.103.104.0 Miracel S800 640-685 611 32,00 24 h

1.103.105.0 Miracel S900 665-710 711 33,00 24 h

1.103.106.0 Miracel S900/S1000 740-785 711 38,00 24 h

Tuotekoodi 1.103.111.0 Malli ConAct S500 285 Asenn. syv. Pituus 254 Hinta 31,00EUR Toimitusaika 2 viikkoa

1.103.112.0 ConAct S600 385 354 34,00 2 viikkoa

1.103.118.0 DPR ovella S600 430-440 403 36,00 4 viikkoa

1.103.119.0 DPR ovella S800 630-640 603 42,00 4 viikkoa

1.103.122.0 DPR ilman ovea S500 460 428 37,00 4 viikkoa

1.103.123.0 DPR ilman ovea S600 560 528 40,00 24 h

1.103.124.0 DPR ilman ovea S700 660 628 43,00 24 h

Kannatinkiskot, säädettävä syvyys, kantavuus 20 kg/pari

Tuotekoodi Malli Asenn. syv. Hinta EUR Toimitusaika

1.103.091.0 S500-600 360-460 59,00 2 viikkoa

1.103.092.0 S600-S1000 560-760 69,00 2 viikkoa

77


alv 0 %

77



Teleskooppikiskot

Teleskooppikiskopari, kuulalaakeroitu, 2-osainen,

kantavuus 40-60 kg/pari, paksuus 9,5 mm

C

Tuotekoodi Kaappimalli Asenn. syv. Pituus Ulostulo Hinta EUR Toimitusaika

5.043.595.9 Asennussarja - - - 25,00 24 h

5.043.613.7 Miracel S600 365 330 220,5 34,00 2 viikkoa

5.043.614.7 Dpr S600 435 36 245,5 35,00 2 viikkoa

5.043.616.7 Miracel S600, Dpr S500 440 - 485 406 296,5 36,00 24 h

5.043.618.7 DPR S700 535 457 330,5 37,00 2 viikkoa

5.043.620.7 Dpr S600 560 508 381,5 38,00 2 viikkoa

5.043.621.7 Miracel S800 565 533 407 39,00 2 viikkoa

5.043.622.7 Dpr S800 635 559 386,8 40,00 24 h



5.043.628.7 Miracel S900 740 711 500 45,00 24 h

C

Teleskooppikiskopari, kuulalaakeroitu, 3-osainen, kantavuus 45-52 kg/pari, paksuus 19 mm

Tuotekoodi Kaappimalli Asenn. syv. Pituus Ulostulo Hinta EUR Toimitusaika

5.043.595.9 Asennussarja - - - 25,00 24 h

5.043.666.9 Lukitusjousi kuulalaakerikiskon aukiasentoon (10 kpl) - - - 25,00 24 h

5.043.667.9 Pidätinjousi kuulalaakerikiskon aukiasentoon (10 kpl) - - - 25,00 24 h

5.043.854.7 Dpr S600, Miracel S600 365 - 435 356 381 84,00 2 viikkoa

5.043.856.7 Miracel S600, Dpr S500-600 440 - 485 406 432,5 87,00 24 h

5.043.860.7 Dpr S600 560 508 530,5 91,00 2 viikkoa

5.043.862.7 Miracel S800, Dpr S800 565 - 635 559 584,5 94,00 2 viikkoa



5.043.868.7 Miracel S900 740 711 736 101,00 24 h

Kaapelikannatin, ulosvedettävän laitteen tai liukuhyllyn taakse


5.040.096.0 29,00 24 h

78


alv 0 %

78



Hyllyt

C

C

hylly 4-pistekiinnityksellä (Knürr 19”)

Tuotekoodi Malli Kantavuus As. leveys Asenn. syv. Hyllyn syvyys Hinta EUR Toimitusaika

1.102.000.1 1 50 kg 19” 230-330 200 33,00 2 viikkoa

1.102.001.1 1 50 kg 19” 330-430 200 37,00 24 h

1.102.002.1 1 50 kg 19” 430-530 300 42,00 24 h

1.102.003.1 1 50 kg 19” 530-630 500 51,00 2 viikkoa

1.102.004.1 1 50 kg 19” 630-730 600 59,00 24 h

1.102.005.1 1 50 kg 19” 730-840 600 65,00 24 h

1.131.473.1 1 150 kg 19” 565 460 111,00 2 viikkoa

1.131.474.1 1 150 kg 19” 740 560 117,00 24 h

1.131.475.1 1 150 kg 19” 640 460 112,00 2 viikkoa

1.131.476.1 1 150 kg 19” 665 560 116,00 2 viikkoa

hylly 4-pistekiinnityksellä (runkoprofiileihin)

Tuotekoodi Malli Kantavuus Kaapin leveys Kaapin syvyys Hyllyn syvyys Hinta EUR Toimitusaika

1.102.200.1 1 50 kg 600 600 500 44,00 24 h

1.102.202.1 1 50 kg 800 600 500 53,00 3 viikkoa

1.102.208.1 1 50 kg 600 800 700 63,00 24 h

1.102.210.1 1 50 kg 800 800 700 73,00 3 viikkoa

1.102.212.1 1 50 kg 600 900 800 68,00 3 viikkoa

1.102.214.1 1 50 kg 800 900 800 82,00 3 viikkoa

1.131.477.1 1 100 kg 600 800 536 111,00 4 viikkoa

1.131.479.1 1 100 kg 800 800 536 117,00 4 viikkoa

1.131.481.1 1 100 kg 600 900 536 117,00 4 viikkoa

1.131.483.1 1 100 kg 800 900 536 125,00 4 viikkoa

79


alv 0 %

79



C

hylly teleskooppikiskoilla


1.102.010.1 2 50 kg 19” 340-465 300 83,00 24 h

1.102.011.1 2 50 kg 19” 540-665 500 92,00 24 h

1.102.012.1 2 50 kg 19” 670-765 600 106,00 24 h

hylly teleskoopeilla (runkoprofiileihin)


1.102.170.1 2 50 kg 600 600 500 69,00 24 h

1.102.172.1 2 50 kg 800 600 500 79,00 3 viikkoa

1.102.178.1 2 50 kg 600 800 / 900 600 92,00 24 h

1.102.180.1 2 50 kg 800 800 / 900 600 102,00 3 viikkoa

hylly teleskoopeilla, täysi ulostulo


1.102.031.1 3 120 kg 19” 540-665 500 179,00 2 viikkoa

1.102.032.1 3 120 kg 19” 670-765 600 192,00 24 h

1.102.160.1 3 50 kg 19” 340-465 300 106,00 24 h

1.102.161.1 3 50 kg 19” 540-665 500 125,00 24 h

1.102.162.1 3 50 kg 19” 670-765 600 138,00 24 h

hylly teleskoopeilla, täysi ulostulo (runkoprofiileihin)


1.102.034.1 3 120 kg 600 800 560 194,00 4 viikkoa

1.102.035.1 3 120 kg 600 900 660 207,00 4 viikkoa

1.102.037.1 3 120 kg 800 900 560 197,00 4 viikkoa

1.102.038.1 3 120 kg 800 900 660 228,00 4 viikkoa

0.050.503.1-1 4 - Vetokahva

ulosvedettävään hyllyyn

- - - - 10,00 24 h

asennussarja 19” serveriasennuskiskoihin


1.127.119.9 Hyllyjen (malli 1-3) asennus srj 25,00 24 h

C

19” hylly 1U, 4-pistekiinnitys, max 75 kg

Tuotekoodi Kantavuus As. leveys Asenn. syv. Hyllyn syvyys Hinta EUR Toimitusaika

1.102.-19S400 75 kg 19” 400-560 400 39,00 24 h

1.102.-19S600 75 kg 19” 600-760 600 48,00 24 h

19” hylly 1U, portaaton syvyyssäätö, max 150 kg

Tuotekoodi Kantavuus As. leveys Asenn. syv. Hyllyn syvyys Hinta EUR Toimitusaika

3074-83-00 150 kg 19” 500-900 sama 62,00 24 h

80


alv 0 %

80



19” hylly 2U, etureunakiinnitys, max 20 kg

C

Tuotekoodi Kantavuus As. leveys Asenn.kork. Hyllyn syvyys Hinta EUR Toimitusaika

1.113.736.1 20 kg 19” 2U 280 44,00 24 h

1.113.737.1 20 kg 19” 2U 380 51,00 24 h

SZB-00-00-49/4 20 kg 19” 2U 550 59,00 24 h

C

19” hylly 2U, ulosvedettävä, etur.kiinn., max 20 kg

Tuotekoodi Kantavuus As. leveys Asenn.kork. Hyllyn syvyys Hinta EUR Toimitusaika

SZB-28-00-00/2 20 kg 19” 2U 450 83,00 24 h

19” Näppäimistöhylly 1U

Tuotekoodi Asenn. syv. Hiiritaso Näppislev. Hinta EUR Toimitusaika

1.136.379.1 635-740 on 372 168,00 24 h

2.011.101.1 435-740 ei 420 129,00 24 h

81


alv 0 %

81



Vetolaatikot

19” dokumenttilaatikko (A3), avainlukolla

C


WZ-SB67-00-00 2 U 465 125,00 24 h

19” vetolaatikko, umpinainen, avainlukolla

C


1.113.926.1 1 U 387 138,00 2 viikkoa

1.113.927.1 2 U 387 147,00 2 viikkoa

1.113.928.1 3 U 387 155,00 24 h

19” vetolaatikko, päältä avoin, avainlukolla

Tuotekoodi Nimi Korkeus Syvyys Hinta EUR Toimitusaika

2.045.151.1 Vetolaatikko, avoin 1 U 400 158,00 4 viikkoa








2.045.202.9 Lukollinen kansi S400 400 90,00 4 viikkoa

2.045.203.9 Lukollinen kansi S600 600 99,00 4 viikkoa

82


alv 0 %

82



ESD-taso

ESD-taso 19” räkin eteen

C

C

Tuotekoodi Asenn. syv. Leveys Syvyys Hinta EUR Toimitusaika

1.102.PT-ESD 440-660 600 550 228,00 1 viikko

19” etulevyt, 19” paneelit

19” etulevy, maalattu teräslevy 1,5 mm

Tuotekoodi Korkeus Väri Sävy Hinta EUR Toimitusaika

1.117.026.1 1U vaalea harmaa RAL7035 13,00 24 h

1.117.026.8 1U tumma harmaa RAL7021 13,00 3 viikkoa




Tuotekoodi 1.117.029.8 3U Korkeus tumma Väri harmaa Sävy RAL7021 Hinta 17,00EUR Toimitusaika 3 viikkoa





83


alv 0 %

83



19” etulevy, alumiini 3,0 mm

- RAL 7035 on vaalea harmaa

- RAL 7021 on tumma harmaa

C

Tuotekoodi Korkeus Pinnoite Sävy Hinta EUR Toimitusaika

2.008.021.0 1U hiottu - 9,00 2 viikkoa

2.008.021.1 1U maalattu RAL7035 13,00 2 viikkoa
















2.008.071.6 1U anodisoitu - 19,00 24 h

2.008.072.6 2U anodisoitu - 24,00 24 h

2.008.073.6 3U anodisoitu - 30,00 24 h

2.008.074.6 4U anodisoitu - 37,00 24 h

2.008.075.6 5U anodisoitu - 44,00 24 h

2.008.076.6 6U anodisoitu - 54,00 24 h

P-355 8U anodisoitu - 69,00 24 h

P-444 10U anodisoitu - 85,00 24 h

C

19” etulevy pikakiinnityksellä

- Helppo ja nopea kiinnitys ilman työkaluja.

- Pikakiinnittimet valmiiksi asennettuna. Ruuveja ja korimuttereita ei

tarvita.

- Sopii 9,5 x 9,5 mm neliöreikään (”server”-profiili).- Tuotekoodi

sisältää pakkauksen jossa on korkeudesta riippuen 1 - 6 etulevyä.

Tuotekoodi Korkeus Väri Sävy Määrä Hinta EUR Toimitusaika

1.103.301.1 1U vaalea harmaa RAL7035 6 kpl 87,00 2 viikkoa

1.103.301.8 1U tumma harmaa RAL7021 6 kpl 87,00 2 viikkoa


1.103.302.8 Tuotekoodi 2U Korkeus tumma Väri harmaa RAL7021 Sävy 3 Määrä kpl 51,00 Hinta EUR 2 Toimitusaika viikkoa









84


alv 0 %

84



19” etulevy tuuletusaukoilla, ABS muovia. Suodatin lisävarusteena

C

Tuotekoodi Korkeus Väri Sävy Hinta EUR Toimitusaika

2.008.111.9 1U musta RAL9011 21,00 24 h

2.008.111.1 1U vaalea harmaa RAL7035 21,00 2 viikkoa

2.008.131.9 1U suodatin - 13,00 2 viikkoa

C

Kaapeliohjurit

19” kaapeliohjainpaneeli, 5 lenkillä

Tuotekoodi Korkeus Väri Lenkin materiaali Sisämitat mm Hinta EUR Toimitusaika

1.117.144.1 1U vaalea harmaa teräs 90 x 32 32,00 2 viikkoa

1.117.144.8 1U tumma harmaa teräs 90 x 32 32,00 3 viikkoa

5.040.100.1 1U vaalea harmaa ruostumaton teräs 72 x 33 42,00 24 h

5.040.101.1 2U vaalea harmaa ruostumaton teräs 92 x 72 46,00 2 viikkoa

5.040.101.8 2U tumma harmaa ruostumaton teräs 92 x 72 46,00 3 viikkoa

5.040.111.1 1U vaalea harmaa muovi 52 x 23 25,00 24 h

Kaapeliohjainlenkki, vapaa kiinnityskohta

Tuotekoodi Materiaali Ulkomitat mm Sisämitat mm Määrä Hinta EUR Toimitusaika

5.040.033.0 ruostumaton teräs 102 x 82 92 x 72 1 kpl 9,00 24 h



Kaapeliohjainlenkki


5.040.113.9 muovi 61 x 43 52 x 23 10 kpl 20,00 24 h

85


alv 0 %

85



Kaapelilenkki pikakiinnityksellä

Kiinnitys suoraan alumiiniprofiilin T-uraan ilman ruuveja.

Asennuskorkeus valittavissa portaattomasti. Muovi-versiossa

joustavat ”leuat”, joiden välistä kaapeli on nopea pujottaa. Velcromallissa

säädettävä lenkin pituus kätevällä velcro-tarranauhalla.

C

Tuotekoodi Materiaali Mitat Määrä Hinta EUR Toimitusaika

0.218.506.0 velcro säädettävä 10 kpl 35,00 24 h

0.218.505.0 muovi 100 x 55 10 kpl 35,00 24 h

C

Kaapeliohjainlenkki, kiinnitys päädystä


1.129.153.7 teräs, sinkitty 95 x 60 85 x 50 1 kpl 5,00 2 viikkoa


Kaapeliohjainlenkki, kiinnitys sivulta





Kaapeliohjain kuiduille

Tuotekoodi Materiaali Määrä Hinta EUR Toimitusaika

1.117.099.1 muovi 2 kpl 18,00 2 viikkoa

86


alv 0 %

86



Kiinnitystarvikkeet

C

Tuotekoodi Nimi Määrä Hinta EUR Toimitusaika

1.130.985.9 Asennustyökalu korimuttereille 1 5,00 24 h

5.041.518.7 Korimutteri M5 (DPR) 50 24,00 24 h

5.041.519.7 Korimutteri M6 (DPR) 50 18,00 24 h

1.350.405.9 Jousimutteri M6 (iso runko) 50 29,00 24 h

1.350.431.9 Jousimutteri M5 (iso runko) 50 29,00 24 h

5.041.503.9 Jousimutteri M5 (pieni runko) 50 29,00 24 h

5.041.510.SM Ruuvi M5x10 (Zn) + muovialuslevy (musta) 50 18,00 24 h

5.041.512.SS Ruuvi M5x12 (Zn) + aluslevy (Zn) 50 10,00 24 h



5.041.616.MM Ruuvi M6x16 (musta) + muovialuslevy (musta) 50 18,00 24 h

5.041.616.SS Ruuvi M6x16 (Zn) + aluslevy (Zn) 50 10,00 24 h

5.041.078.7 Kuusiokoloruuvi M5x8 (Zn) 100 18,00 24 h

C

Vedonpoisto

Vedonpoisto nippusiteelle

Tuotekoodi Sijainti Leveys Syvyys Pituus Hinta EUR Toimitusaika

5.040.001.0 Pos. 1 - 600 455 12,00 2 viikkoa

5.040.003.0 Pos. 1 - 800 655 14,00 24 h

5.040.004.0 Pos. 1 - 900 755 15,00 24 h

5.040.005.0 Pos. 1 - 1000 855 17,00 24 h

5.040.008.0 Pos. 2 600 - 534 13,00 2 viikkoa

5.040.010.0 Pos. 2 800 - 734 14,00 2 viikkoa

5.040.011.0 Pos. 3 19” - 468 19,00 24 h

87


alv 0 %

87



C-kisko (U-kiristimille)

C

C

Tuotekoodi Sijainti Leveys Syvyys Pituus Hinta EUR Toimitusaika

1.110.719.9 Pos. 3 19” - 508 9,00 2 viikkoa

1.127.680.9 Pos. 1 - 900 755 10,00 2 viikkoa

1.127.681.9 Pos. 1 - 1000 855 10,00 2 viikkoa

1.130.865.9 Pos. 1 - 600 455 8,00 2 viikkoa

1.130.866.9 Pos. 1 - 800 655 9,00 2 viikkoa

1.130.867.9 Pos. 2 600 - 534 8,00 2 viikkoa

1.130.868.9 Pos. 2 800 - 734 9,00 2 viikkoa

U-kiristin

Tuotekoodi Kiristysalue Hinta EUR Toimitusaika

1.110.711.9 8-12 mm 3,00 2 viikkoa

1.110.712.9 12-16 mm 3,50 2 viikkoa

1.110.713.9 16-22 mm 4,00 2 viikkoa

1.110.714.9 22-28 mm 4,00 2 viikkoa

1.113.176.9 34-40 mm 4,00 2 viikkoa

1.113.128.9 46-52 mm 4,00 3 viikkoa

1.113.178.9 58-64 mm 5,00 3 viikkoa

Maadoituskiskot

Potentiaalintasauskisko


1.117.524.3 14,50 24 h

Maadoituskisko, kuparia 9x9 mm. Maadoitusliitin

Tuotekoodi Nimi Pituus Hinta EUR Toimitusaika

1.110.703.9 Maadoituskisko 12 U 27,00 2 viikkoa



1.110.715.9 Liitin (20 kpl) 35,00 2 viikkoa

88


alv 0 %

88


19” räkkikotelot, pöytäkotelot

C

Chasseleon 19” kotelo

Kokoonpano:

2 sivulevyä (alumiiniprofiilia)

4 poikittaisprofiilia, 84 HP (eteen ja taakse)

2 19”räkkikulmaa

2 kahvaa

1 kattolevy

1 pohjalevy, tuuletusaukotus etureunassa

1 takalevy, tuuletusaukoutus yläreunassa

4 tiivistettä

Katto-, pohja-, taka- ja sivulevyt maalattu vaalea harmaa RAL7035.

Kahvat siniharmaa RAL5008.

Tuotekoodi Korkeus Syvyys Ulkokork. Aukon kork. Hinta EUR Toimitusaika

2.320.132.1 2 U 240 88,9 68,7 145,00 24 h

2.320.192.1 2 U 300 88,9 68,7 151,00 4 viikkoa

2.320.152.1 2 U 400 88,9 68,7 164,00 4 viikkoa

2.320.133.1 3 U 240 132,7 112,5 145,00 24 h

2.320.193.1 3 U 300 132,7 112,5 166,00 2 viikkoa

2.320.153.1 3 U 400 132,7 112,5 164,00 24 h

2.320.213.1 3 U 500 132,7 112,5 179,00 4 viikkoa

2.320.194.1 4 U 300 177,2 157 166,00 4 viikkoa

2.320.154.1 4 U 400 177,2 157 183,00 4 viikkoa

2.320.214.1 4 U 500 177,2 157 194,00 24 h

2.320.136.1 6 U 240 266,1 245,9 196,00 4 viikkoa

2.320.196.1 6 U 300 266,1 245,9 202,00 24 h

2.320.156.1 6 U 400 266,1 245,9 217,00 24h

2.320.216.1 6 U 500 266,1 245,9 238,00 24 h

2.320.157.1 7 U 400 310,5 290,3 238,00 4 viikkoa

2.320.217.1 7 U 500 310,5 290,3 258,00 4 viikkoa

C

Chasseleon pöytäkotelo

Kokoonpano:

2 sivulevyä (alumiiniprofiilia)

4 poikittaisprofiilia, 84 HP (eteen ja taakse)

2 kahvaa

1 kattolevy

1 pohjalevy, tuuletusaukotus etureunassa

1 takalevy, tuuletusaukoutus yläreunassa

4 tiivistettä

4 tassua (2 kallistuksella)

(*)-merkityt kotelot saatavana myös tuuletusaukotetuilla sivuprofiileilla,

tai tuuletusaukotetuilla katto- ja pohjalevyillä. Kysy hinta ja toimitusaika.

Katto-, pohja-, taka- ja sivulevyt maalattu vaalea harmaa RAL7035.

Kahvat siniharmaa RAL5008.

Tuotekoodi Korkeus Syvyys Ulkokork. Aukon kork. Hinta EUR Toimitusaika

2.310.122.1 2 U 240 88,9 68,7 139,00 2 viikkoa

2.310.182.1 2 U 300 88,9 68,7 149,00 2 viikkoa

2.310.142.1 2 U 400 88,9 68,7 160,00 2 viikkoa

2.310.202.1 2 U 500 88,9 68,7 176,00 2 viikkoa

2.310.123.1 3 U 240 (*) 132,7 112,5 140,00 2 viikkoa

2.310.183.1 3 U 300 (*) 132,7 112,5 149,00 24 h

2.310.143.1 3 U 400 (*) 132,7 112,5 160,00 2 viikkoa

2.310.203.1 3 U 500 (*) 132,7 112,5 176,00 2 viikkoa

2.310.124.1 4 U 240 177,2 157 152,00 4 viikkoa

2.310.184.1 4 U 300 (*) 177,2 157 161,00 4 viikkoa

2.310.144.1 4 U 400 (*) 177,2 157 178,00 4 viikkoa

2.310.204.1 4 U 500 (*) 177,2 157 190,00 4 viikkoa

2.310.126.1 6 U 240 266,1 245,9 184,00 24 h

2.310.186.1 6 U 300 (*) 266,1 245,9 194,00 4 viikkoa

2.310.146.1 6 U 400 (*) 266,1 245,9 213,00 24 h

2.310.206.1 6 U 500 (*) 266,1 245,9 234,00 3 viikkoa

2.310.127.1 7 U 300 310,5 290,3 200,00 4 viikkoa

2.310.147.1 7 U 400 (*) 310,5 290,3 234,00 4 viikkoa

2.310.207.1 7 U 500 (*) 310,5 290,3 253,00 4 viikkoa

89


alv 0 %

89


C


Tarvikkeet Chasseleon-koteloille

Tuotekoodi Nimi Pituus Hinta EUR Toimitusaika

2.310.010.3 Korttiohjain, 160 mm kortille - 0,60 24 h



2.342.034.7 Kierrekisko (M2,5-kierteillä) 84 HP 431,8 5,00 24 h

2.310.545.9 Takaprofiili emolevylle 84 HP 431,8 10,00 24 h

2.310.550.9 Takaprofiili liittimille 84 HP 431,8 10,00 24 h

2.350.434.9 Takakeskiprofiili emolevylle 84 HP 431,8 9,00 24 h

2.350.454.9 Takakeskiprofiili liittimille 84 HP 431,8 22,00 24 h

2.310.555.9 Z-profiili DIN41612-liittimille 84 HP 431,8 6,00 24 h

2.310.508.9 Etuprofiili 84 HP 431,8 9,00 24 h

2.310.507.9 Etuprofiili sisennetty 84 HP 431,8 12,00 24 h

2.352.302.9 Kaulusuraruuvi muovialuslevyllä (10 kpl) M2,5x10 7,00 24 h

19” kehikko/-kotelo asennuspohjalla

P2007 19” kehikko

Kokoonpano:

1 Etulevy (alumiinia 3,0 mm, anodisoitu)

1 Takalevy (alumiinia 3,0 mm, anodisoitu)

4 Runkoprofiilia (alumiiniprofiilia)

1 Asennuspohja (alumiinia 3,0 mm)

2 Kahvaa

2 Sivulevyä (teräslevyä RAL 7035)

P2007-kehikon sivulevyihin voidaan suoraan kiinnittää 2-osaiset

teleskooppikiskot.

Hinta EUR on osatoimituksena, Hinta 2 on kokoonpantuna.

Oletusarvona toimituksissa on kokoonpantuna. Osatoimituksesta

mainittava tilauksen yhteydessä.

C

Tuotekoodi Nimi Korkeus Syvyys Hinta EUR Hinta 2 Toimitusaika

P2007.133A 19” kehikko - Ilman sivuja 3 U 300 178,00 198,00 3 vrk













Tuotekoodi P2007.175A 19” Nimi kehikko - Ilman sivuja Korkeus 7 U Syvyys 500 Hinta 259,00EUR Hinta 279,002 Toimitusaika 3 vrk

P2007.184A 19” kehikko - Ilman sivuja 8 U 400 261,00 281,00 3 viikkoa

P2007.185A 19” kehikko - Ilman sivuja 8 U 500 273,00 293,00 3 viikkoa

P2007.233S 19” kehikko - Sivulevyillä 3 U 300 226,00 251,00 3 viikkoa

P2007.234S 19” kehikko - Sivulevyillä 3 U 400 248,00 273,00 3 vrk















90


alv 0 %

90



C

P2007 19” -kotelo

Kokoonpano:

1 Etulevy (alumiinia 3,0 mm, anodisoitu)

1 Takalevy (alumiinia 3,0 mm, anodisoitu)

4 Runkoprofiilia (alumiiniprofiilia)

1 Asennuspohja (alumiinia 3,0 mm)

2 Kahvaa

2 Sivulevyä (teräslevyä RAL 7035)

1 Kansilevy (teräslevyä RAL 7035)

1 Pohjalevy (teräslevyä RAL 7035)

P2007-kotelon sivulevyihin voidaan suoraan kiinnittää 2-osaiset

teleskooppikiskot.

Hinta EUR on osatoimtuksena, Hinta 2 kokoonpantuna.

Oletusarvona toimituksissa on kokoonpantuna. Osatoimituksesta

mainittava tilauksen yhteydessä.

C

Tuotekoodi Korkeus Syvyys Hinta EUR Hinta 2 Toimitusaika

P2007.233K 3 U 300 278,00 308,00 3 viikkoa

P2007.234K 3 U 400 310,00 340,00 3 vrk

P2007.235K 3 U 500 328,00 358,00 3 vrk

P2007.243K 4 U 300 296,00 326,00 3 viikkoa

P2007.244K 4 U 400 328,00 358,00 3 vrk

P2007.245K 4 U 500 346,00 376,00 3 vrk

P2007.253K 5 U 300 313,00 343,00 3 viikkoa

P2007.254K 5 U 400 345,00 375,00 3 vrk

P2007.255K 5 U 500 364,00 394,00 3 viikkoa

P2007.263K 6 U 300 331,00 361,00 3 viikkoa

P2007.264K 6 U 400 363,00 393,00 3 vrk

P2007.265K 6 U 500 381,00 411,00 3 viikkoa

P2007.274K 7 U 400 380,00 410,00 3 viikkoa

P2007.275K 7 U 500 399,00 429,00 3 vrk

P2007.284K 8 U 400 398,00 428,00 3 viikkoa

P2007.285K 8 U 500 416,00 446,00 3 viikkoa

91


alv 0 %

91



C

DIN-kisko kotelo, DIN-kisko paneeli

RackPower on 19”kotelo DIN-kiskokomponenteille; kuten johdonsuo

jaautomaateille, releille ym. DIN-kisko on kiinnitetty ulosvedettävään

telineeseen (ei kiinteässä mallissa). Asennustyö on helppoa koska

telineen saa räkistä ulos. Kotelossa on tilaa 22 moduulille (18 mm /

moduli).

Kokoonpano:

1 19”räkkirunko

1 ulosvedettävä teline

1 DIN-kisko

1 irroitettava kuoripaneeli

2 PE- ja N-kisko

1 harjastiiviste kaapeliaukossa

1 peitepaneeli tyhjiin maoduulipaikkoihin


2 merkkauslista etupaneelin ylä- ja alareunaan

C

Tuotekoodi Malli Leveys Korkeus Syvyys Hinta EUR Toimitusaika

3.013.385.1 Ulosvedettävä 19” 3 U 150 210,00 24 h

3.013.470.1 Kiinteä 19” 3 U 158 189,00 4 viikkoa

Läpivientipaneeli

Kun RackPower –kotelo kiinnitetään avoimeen 19” räkkiin,

voidaan harjastiivisteet korvata kumitiivisteisillä kaapeleiden

läpivientipaneeleilla.


3.013.386.1 28,00 4 viikkoa

92


alv 0 %

92



Jakorasia (asennustarvikkeineen)

C

C

Tuotekoodi Nimi Mitat Hinta EUR Toimitusaika

0.078.720.9 Jakorasia 80 x 80 x 40 5,00 24 h

DIN-kiskopaneeli

DIN-kiskokomponenteille (max 60 V)

Kokoonpano:

1 irroitettava etupaneeli

1 merkkauslista

2 räkkikulmat

1 DIN-kisko

1 peitepaneeli aukkoon

18 riviliitintä komponenttien kytkentään

Tuotekoodi Nimi Leveys Korkeus Modulit Hinta EUR Toimitusaika

3.013.DIN-19 DIN-kiskopaneeli (avonainen) 19” 3 U 10 92,00 3 vrk

3.013.DIN-ETS DIN-kiskopaneeli (avonainen) ETS 100 mm 12 94,00 3 vrk

Automaattisulake Johdonsuoja-automaatti (6, 10, 16 tai 25 A)

asennettuna ja johdotettuna

- - - 15,00 3 vrk

93


alv 0 %

93


Muovikotelot

Modulikotelot

CD 40 -sarjan pinta-asennusmodulikotelot, IP55 lyöntiläpivienneillä

C

C

Tuotekoodi Moduleita Leveys Korkeus Syvyys Pakkauskoko Toimitusaika Hinta EUR

GW40001 4 105 170 98 24 kpl 24 h 12,10

GW40003 8 180 180 98 24 kpl 3 viikkoa 16,80

GW40005 12 250 250 135 8 kpl 24 h 32,40

GW40007 24 (2x12) 250 375 135 6 kpl 3 viikkoa 47,50


CD 40 -sarjan pinta-asennus moduulikotelot, IP55 lyöntiläpivienneillä (sisältää PEN-liittimen)


GW40004 12 250 250 135 9 kpl 24 h 43,40

GW40006 24 (2x12) 250 375 135 6 kpl 24 h 61,50

GW40008 36 (2x18) 376 400 135 4 kpl 24 h 90,40

CD 40 -sarjan pinta-asennusmoduulikotelot, IP40


GW40043 8 200 180 100 12 kpl 24 h 16,10

GW40045 12 280 225 100 9 kpl 24 h 22,80

GW40047 24 (2x12) 280 350 100 6 kpl 24 h 34,30




CD 40 -sarjan pinta-asennusmoduulikotelot, IP40 (sisältää PEN-liittimen)


GW40044 12 280 225 100 9 kpl 3 viikkoa 32,80

GW40046 24 280 350 100 6 kpl 3 viikkoa 44,60

GW40048 36 400 400 130 4 kpl 3 viikkoa 77,10

94

Vastaava tuotepäällikkö Kari Juha Kukkonen Koljonen p. (019) 8711 408 410

alv 0 %

94



CDK 40 -sarjan pinta-asennusmoduulikotelot, IP65

C


GW40101 4 143 210 100 24 kpl 3 viikkoa 15,10

GW40102 8 215 210 100 12 kpl 24 h 19,10

GW40103 12 298 260 140 6 kpl 24 h 35,00



Tuotekoodi GW40106 Moduleita 18 410 Leveys 285 Korkeus 140 Syvyys Pakkauskoko 6 kpl Toimitusaika 3 viikkoa 46,70 Hinta EUR


GW40108 54 (3x18 410 655 140 3 kpl 3 viikkoa 176,00


Asennuskotelot (muovi)

CE 44 -sarjan pinta-asennuskotelot

GW PLAST 75 C (läpivientituteilla)

C

Tuotekoodi Leveys Korkeus Syvyys Pakkauskoko Toimitusaika Hinta EUR

GW44003 80 80 40 90 kpl 24 h 1,58

GW44004 100 100 50 60 kpl 24 h 2,95

GW44005 120 80 50 75 kpl 24 h 3,30

GW44006 150 110 70 40 kpl 24 h 4,95

GW44007 190 140 70 24 kpl 24 h 9,20

GW44008 240 190 90 12 kpl 24 h 15,10

GW44009 300 220 120 6 kpl 24 h 27,10

GW44010 380 300 120 4 kpl 24 h 36,30

GW PLAST 75 C


GW44204 100 100 50 100 kpl 24 h 2,80

GW44205 120 80 50 100 kpl 24 h 2,85

GW44206 150 110 70 50 kpl 24 h 4,25

Tuotekoodi GW44207 Leveys 190 Korkeus 140 Syvyys 70 Pakkauskoko 30 kpl Toimitusaika 24 h Hinta 8,35 EUR

GW44208 240 190 90 14 kpl 24 h 13,10

GW44209 300 220 120 6 kpl 24 h 23,50

GW44210 380 300 120 4 kpl 24 h 32,60

GW44211 460 380 120 3 kpl 24 h 46,70

95


alv 0 %

95



GW PLAST 75 C (syvä malli)

C

C


GW44214 100 100 120 45 kpl 24 h 4,25

GW44215 120 80 120 55 kpl 24 h 4,25

GW44216 150 110 140 24 kpl 24 h 6,25

GW44217 190 140 140 16 kpl 24 h 10,60

GW44218 240 190 160 10 kpl 24 h 16,30

GW44219 300 220 180 6 kpl 24 h 27,50

GW44220 380 300 180 3 kpl 24 h 37,10

GW PLAST 120 C (läpinäkyvällä kannella)


GW44426 150 110 70 50 kpl 24 h 8,85

GW44427 190 140 70 32 kpl 24 h 16,30

GW44428 240 190 90 16 kpl 24 h 25,10

GW44429 300 220 120 8 kpl 24 h 36,30

GW44430 380 300 120 4 kpl 24 h 52,50

GW44431 460 380 120 3 kpl 3 viikkoa 75,50

GW44436 150 110 140 24 kpl 24 h 13,20

GW44437 190 140 140 16 kpl 24 h 20,10

GW44438 240 190 160 10 kpl 24 h 30,00

GW44439 300 220 180 6 kpl 24 h 42,30

GW44440 380 300 180 3 kpl 24 h 64,90

GW44441 460 380 180 2 kpl 24 h 88,80

GV 42 -sarjan asennustarvikkeet

Galvanoidut asennuslevyt (sis. kiinnitysruuvit)

Tuotekoodi Leveys Korkeus Pakkauskoko Varastonimike Hinta EUR

GW44615 190 140 20 x 2,20

GW44616 240 190 20 x 3,20

GW44617 300 220 20 x 4,60

GW44618 380 300 10 x 13,30

GW44619 460 380 5 16,30

96


alv 0 %

96



CD 40 PEN-kiskot moduulikoteloihin

C

Tuotekoodi Moduleita Pakkauskoko Varastonimike Hinta EUR

GW40401 8 20 kpl x 7,00

GW40402 12 20 x 11,80

C

PG 52 -sarjan läpivientiholkit, IP66

Tuotekoodi PG Asennusreikä Min Max Pakkauskoko Varastonimike Hinta

EUR

GW52001 7 12,5 3 6 600 x 34,30

GW52002 9 16 5 8 600 x 34,70

GW52003 11 19 7 10,5 500 x 43,70

GW52004 13,5 20 9 12,5 500 x 47,70

GW52005 16 23 13 16 400 51,70

GW52006 21 29 8\17 10\20 400 72,10

GW52007 29 37 13,5\21 15\26 350 112,00

GW52008 36 48 17\30 20\34 140 200,00

GW52009 42 54 36\40 39\43 120 277,00

GW52010 48 60 38\46 40\50 100 300,00

AC52 -sarjan läpivientitutti, IP55

Tuotekoodi Asennusreikä Kaapeli max. Pakkauskoko Varastonimike Hinta EUR

GW50428 20 16 1000 kpl x 18,30

GW50429 23 20 1000 kpl x 12,20

GW50430 29 25 1000 kpl x 15,30

GW50431 37 32 500 kpl 20,80

GW50432 48 40 350 kpl 42,00

97

Vastaava tuotepäällikkö Juha Kari Kukkonen Koljonen p. (019) 8711 408 410

alv 0 %

97

Laitekaapit ja kotelot - Perel

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
