Automaatiokomponentit

Anturit

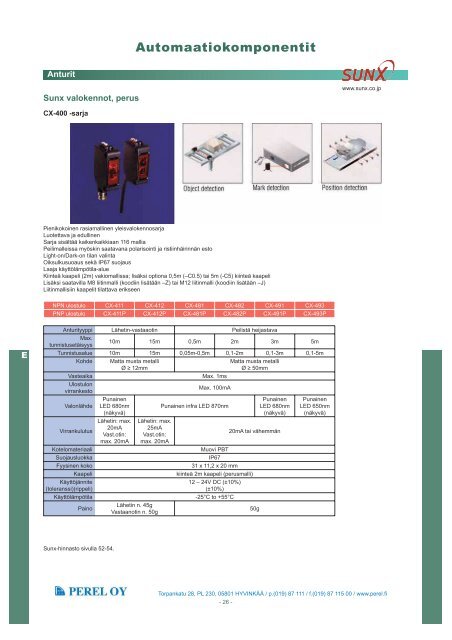

Sunx valokennot, perus

www.sunx.co.jp

CX-400 -sarja

Pienikokoinen rasiamallinen yleisvalokennosarja

Luotettava ja edullinen

Sarja sisältää kaikenkaikkiaan 116 mallia

Peilimalleissa myöskin saatavana polarisointi ja ristiinhäirinnän esto

Light-on/Dark-on tilan valinta

Oiksulkusuoaus sekä IP67 suojaus

Laaja käyttölämpötila-alue

Kiinteä kaapeli (2m) vakiomallissa; lisäksi optiona 0,5m (–C0.5) tai 5m (-C5) kiinteä kaapeli

Lisäksi saatavilla M8 liitinmalli (koodiin lisätään –Z) tai M12 liitinmalli (koodiin lisätään –J)

Liitinmallisiin kaapelit tilattava erikseen

NPN ulostulo CX-411 CX-412 CX-481 CX-482 CX-491 CX-493

PNP ulostulo CX-411P CX-412P CX-481P CX-482P CX-491P CX-493P

E

Anturityyppi Lähetin-vastaaotin Peilistä heijastava

Max.

tunnistusetäisyys

10m 15m 0,5m 2m 3m 5m

Tunnistusalue 10m 15m 0,05m-0,5m 0,1-2m 0,1-3m 0,1-5m

Kohde Matta musta metalli

Ø 12mm

Matta musta metalli

Ø 50mm

Vasteaika

Max. 1ms

Ulostulon

virrankesto

Max. 100mA

Valonlähde

Virrankulutus

Kotelomateriaali

Suojausluokka

Fyysinen koko

Kaapeli

Käyttöjännite

(toleranssi)(rippeli)

Käyttölämpötila

Paino

Punainen

LED 680nm

(näkyvä)

Lähetin: max.

20mA

Vast.otin:

max. 20mA

Lähetin: max.

25mA

Vast.otin:

max. 20mA

Lähetin n. 45g

Vastaanotin n. 50g

Punainen infra LED 870nm

Muovi PBT

IP67

31 x 11,2 x 20 mm

kiinteä 2m kaapeli (perusmalli)

12 – 24V DC (±10%)

(±10%)

-25°C to +55°C

Punainen

LED 680nm

(näkyvä)

20mA tai vähemmän

50g

Punainen

LED 650nm

(näkyvä)

Sunx-hinnasto sivulla 52-54.

Torpankatu 28, PL 230, 05801 HYVINKÄÄ / p.(019) 87 111 / f.(019) 87 115 00 / www.perel.fi

- 26 -


Anturit


Pienikokoinen rasiamallinen yleisvalokennosarja

Luotettava ja edullinen

Ristiinhäirinnän esto


Oiksulkusuoaus sekä IP67 kotelointi

Laaja käyttölämpötila-alue

Kiinteä kaapeli (2m) vakiomallissa; lisäksi optiona 0,5m (–C0.5) tai 5m (-C5) kiinteä kaapeli

Lisäksi saatavilla M8 liitinmalli (koodiin lisätään –Z) tai M12 liitinmalli (koodiin lisätään –J)


NPN ulostulo CX-421 CX-422 CX-423 CX-424

PNP ulostulo CX-421P CX-422P CX-423P CX-424P

Anturityyppi

Kohteesta heijastava

Max. tunnistusetäisyys 300mm 800mm 200mm 100mm

Tunnistusalue 0 – 300mm 0 – 800mm 70 – 200mm 0 – 100mm

Kohde

Tunnistettava

kohdemateriaali

Hystereesi

Vasteaika

Ulostulon virrankesto

Valonlähde

Valkoinen heijastamaton paperi

20 x 20mm

Kuparijohto

Ø 0,5mm

Läpinäkyvä, läpikuultava tai läpinäkymätön

15% tunnistusmatkasta

Max. 1ms

Max. 100mA

Punainen

Punainen infra LED 860nm LED 650nm

(näkyvä)

Valk. heijastam.

paperi

20 x 20mm

Punainen infra

LED 860nm

Virrankulutus 25mA tai vähemmän 20mA tai väh. 25mA tai väh.


Muovi PBT

Suojausluokka

IP67

Fyysinen koko

31,2 x 11,2 x 20mm

Kaapeli

2 m kiinteä kaapeli (perusmalli)

Käyttöjännite (toleranssi)

12-24V DC (± 10%)

E


Paino

-25°C to +55°C

n. 50g



- 27 -


Anturit

CY -sarja


Standardi M18 –valokennosarja

Luotettava ja erittäin edullinen

Laaja käyttöjännitealue


Oiksulkusuoaus, laaja käyttölämpötila-alue ja IP67 kotelointi

Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavilla M12 –liitinmalli (koodiin lisätään –J)


Peilistä heijastavat mallit eivät sisällä heijastinpeili; tilattava erikseen (RF-230)

NPN ulostulo CY-21 CY-27 CY-29 CY-22

PNP ulostulo CY-21-PN CY-27-PN CY-29-PN CY-22-PN

E

Anturityyppi

Lähetinvastaanotin

Peilistä

heijastava

Peilistä

heijastava

(polarisoitu)

Kohteesta

heijastava

Tunnistusalue 12m 3m 1,5m 0,12m

Mattamusta metalli

Kohde

-

Ø 8mm Ø 50mm

Tunnistettava


Hystereesi

Vasteaika


Valonlähde

Virrankulutus


Suojausluokka

Fyysinen koko

Kaapeli

Läpinäkymätön

Läpinäkymätön tai

puoliläpinäkyvä

-

-

-


Max. 2ms

Max. 100mA

Punainen infra Punainen LED (näkyvä)

LED

Infra LED

Lähetin: max. 20mA

Vastaanotin: max. 25mA

Max. 25mA

Muovi PBT

IP67

M 18 x 56mm

2 m kiinteä kaapeli

Käyttöjännite (toleranssi) 10 – 30V DC (± 10%)

Käyttölämpötila -25°C to +55°C

Paino n. 190g n. 100g

Valkoinen

heijastamaton

paperi 5 x 5cm

Läpinäkymätön,

läpinäkyvä



- 28 -


Anturit

Sunx valokennot, miniatyyri


EX-10 -sarja

Sunxin pieni mikrovalokennosarja; paksuus pienimmässä mallissa vain 3,5 mm. Erittäin pienikokoinen ”postimerkkivalokenno”-sarja. Valonlähde

joko anturin päällä tai sivussa. Nopea vasteaika (0,5 ms max.). LED indikointi; punainen LED = ulostulo ja vihreä LED = stabiili toiminta. A = Lighton

/ B = Dark-on. Oikosulkusuojaus, laaja käyttölämpötila-alue ja IP67 kotelointi. Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavissa myöskin

”robottikaapelilla” (koodiin lisätään –R).

NPN ulostulo

PNP ulostulo

EX-11A/

EX-11B

EX-11A-PN/

EX-11B-PN

EX-13A/

EX13B

EX-13A-PN/

EX13B-PN

EX-19A/

EX-19B

EX-19A-PN/

EX-19B-PN

EX-14A/

EX-14B

EX-14A-PN/

EX-14B-PN

EX-11EA/

EX-11EB

EX-11EA-PN/

EX-11EB-PN

EX-13EA/

EX-13EB

EX-13EA-PN/

EX-13EB-PN

Päältä tunnistavat mallit

Sivusta tunnistavat mallit

Anturityyppi Lähetin-vastaanotin Koht.heijastava Lähetin-vastaanotin

Max. tunnistuset. 150mm 500mm 1m 25mm 150mm 500mm

Tunnistusalue 0 – 150mm 0 – 500mm 0 – 1m 2 – 25mm 0 – 150mm 0 – 500mm

Kohde


Kuparilanka min. Mattamusta metalli

Ø 0,1mm

min. Ø 1mm

Tunnistusmatka

min. Ø 1mm

min. Ø 2mm

10mm

min. Ø 2mm

Tunnistettava




tai läpinäkyvä


-

Hystereesi

15% tunnistumatkasta

-

Vasteaika

Max. 0,5ms

Ulostulon

virrankesto

Max. 50mA

Valonlähde Punainen LED 660nm (näkyvä)



Virrankulutus

Max. 20mA




Muovi PET

Suojausluokka

IP67

14,5 x 3,5 x 10mm

14,5 x 4,5 x 10mm

Fyysinen koko

14,5 x 3,5 x 13mm

14,5 x 3,5 x 10mm

14,5 x 4,5 x 10mm

Kaapeli

2 m kiinteä kaapeli


(toleranssi)

12 – 24V DC (± 10%)


-25°C to +55°C

Paino 40g 20g 40g

E



- 29 -


Anturit

EX-20 -sarja


Rasiamallinen ultrakompakti valokennosarja, joka on paljon pienempi kuin CX-400 -sarja

Säätöpontentiometri valokennon kotelossa vaikka fyysinen koko hyvin pieni

A = Light-on / B = Dark-on

Nopea vasteaika (0,5 ms max.)

LED indikointi; punainen LED = ulostulo ja vihreä LED = stabiili toiminta

Oikosulkusuojaus, laaja käyttölämpötila-alue ja IP67 kotelointi

Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavissa myöskin tiettyjä malleja 5m kiinteällä kaapelilla

E

NPN ulostulo EX-23 EX-29A/EX-29B EX-22A/EX-22B EX-26A/EX-26B EX-28A/EX-28B

PNP ulostulo

EX-23-PN

EX-29A-PN/

EX-29B-PN

EX-22A-PN/

EX-22-PN

EX-26A-PN/ EX-28A-PN/

EX-26B-PN EX-28B-PN

A= light ON; B = dark ON

Anturityyppi

Lähetinvastaanotin

Peilistä heijastava


Max.

tunnistusetäisttys

2m 200mm 160mm 14mm 115mm

Tunnistusalue 0 – 2m 30 – 200mm 5 – 160mm 6 – 14mm 45 – 115mm

Mattamusta metalla

Valkoinen

Kohde

heijastamaton Kuparilanka Ø 0,1mm

Ø 3mm Ø 15mm

paperi 50x50mm

Tunnistettava


Hystereesi

Vasteaika


Valonlähde

Virrankulutus


Suojausluokka

Fyysinen koko

Kaapeli


(toleranssi)


Paino


Läpinäkymätön, läpikuultava, läpinäkyvä

Läpinäkymätön, läpikuultava

-

15% of measurement range

Max. 0.5ms

Max. 50mA

Punainen LED

680nm (näkyvä)

Lähetin: max.10mA

vastaanotin: max 15mA

Max. 20mA

Muovi

IP67

19 x 8.2 x 10.5mm

22 x 8.2 x 12.3mm

kiinteä 2 m kaapeli

-25°C to +55°C

Lähetin: n. 20g

Vastaanotin: n.

20g

n. 20g

12 – 2V DC (± 10%)



- 30 -


Anturit

EX-30 -sarja


Valokennosarja jolla on mahdollisuus korvata kuituoptiset anturit, jolloin saavutetaan

edullisempi hinta, ei tarvetta erilliseen vahvistimeen, ei rikkoutuvaa kuitua tai

ongelmaa kuidunasentamiseen tai erillisen vahvistimen sijoittamiseen

Lähetin-vastaanotin parin kiinnitys M4 ”nokalla” ja kohdeheijastavan M6 ”nokalla”

Heijastavassa mallissa säätöpotentiometri

A = Light-on / B = Dark-on

Nopea vasteaika (0,5 ms max.)

LED indikointi; punainen LED = ulostulo ja vihreä LED = stabiili toiminta

Oikosulkusuojaus, laaja käyttölämpötila-alue ja IP67 kotelointi

Kiinteä kaapeli (2m)

NPN output EX-31A/EX-31B EX-32A/EX-32B

PNP output

EX-31A-PN/

EX-31B-PN

EX-32A-PN/

EX-32B-PN

A = light ON, B = dark ON

Anturityyppi Lähetin-vastaanotin Heijastava

Max. tunnistusetäisttys 500mm 50mm

Tunnistusalue 0 – 500mm 0 – 50mm

Kohde

Tunnistettava



Ø 2mm


Hystereesi -

Vasteaika


Valonlähde

Virrankulutus


Suojausluokka

Fyysinen koko

Valkoinen

piirrustuspaperi 10 x

10cm

Läpinäkyvä,

läpikuultava,

läpinäkymätön

15%

tunnistusmatkasta

Max. 0,5ms

Max. 50mA

Punainen LED (näkyvä)


vastaanotin: max. Max. 20mA

15mA

Nikkelöity sinkki

IP67

M4 x 7mm

7 x 14mm

M6 x 7mm

7 x 14mm

Kaapeli

2m kiinteä kaapeli



-25°C to +55°C

Paino


Vastaantoin: n. 20g

n. 20g

E



- 31 -


Anturit

PM2 -sarja


Pienikokoinen ja edullinen kohdekenno

Ulostulo NPN transistori

Oiksulkusuojaus

Liityntä; kaapelin juottaminen suoraan juotosterminaaliin tai käyttämällä erillistä

liitintä (CN-13) tai liitin + 3m kaapelia (CN-13-C3), tilattava erikseen

Light-ON -malli PM2-LH10 PM2-LF10 PM2-LL10

Dark-ON -malli PM2-LH10B PM2-LF10B PM2-LL10B

Top type Front type L type

E

Anturityyppi

Max. tunnistusetäisttys

Tunnistusalue

Kohde

Tunnistettava kohdemateriaali

Hystereesi

Vasteaika


Valonlähde

Virrankulutus


Heijastava

8mm (kiinteä)

2,5 – 8mm

Valkoinen piirrustuspaperi

15 x 15mm

Läpinäkyvä, läpinäkymätön


0,8ms

Max. 100mA

Punainen infra LED (880nm)

Max. 25mA

Muovi, polycarbonaatti

Suojausluokka -

Fyysinen koko 25,4 x 6,4 x 22,2 mm 15,5 x 14,3 x 27,2 mm 26 x 17,3 x 22,2 mm

Liityntä

Juotos tai liitin tai liitin+kaapeli



-10°C to +55°C

Paino 4,5g 4g



- 32 -


Anturit

PM -sarja


PM- rakoanturisarja sisältää 29 erilaista variaatiota

Pienikokoisempi kuin edelliset sarjat ja erittäin edullinen

Vasteaika jopa 20ìs

Kaksi ulostulo; Light-ON/Dark-ON

Oiksulkusuojaus, IP40 kotelointi ja laaja käyttölämpötila-alue

Kahdessa pienemmässä tyypissä kiinteä (1m) kaapeli, joihinkin

malleihin saatavissa 3m kiinteä kaapeli (-C3)

Liityntä (tilattava erikseen) PM-x54 tyyppisiin rakoantureihin:

- kaapelin juottaminen suoraan juotosterminaaliin

- käyttämällä erillistä juotosliitintä (CN-14)

- käyttämällä erillistä crimppiliitintä (CN-14H)

- käyttämällä erillistä liitin + 3m kaapelia (CN-14-C3), tilattava erikseen

Ultrapienimalli normaalimalli

NPN ulostulo PM-x24 PM-x44 PM-x54

PNP ulostulo - PM-x44P PM-x54P

Anturityyppi

Lähetin-vastaanotin (rakotyyppinen)

Raon leveys

5mm (kiinteä)

Kohde

Mattamusta metalli 0,8 x 1,8mm

Tunnistettava kohdemateriaali


Hystereesi

Max. 0,5mm

Vasteaika

Light-on: max. 20ìs, dark-on: max 100ìs


Max. 50mA

Valonlähde

Punainen infra LED (940nm)

Virrankulutus

Max. 15mA


Muovi PBT

Suojausluokka

IP40

Liityntä PMx2 and PMx4: kiinteä 1m kaapeli, PMx5: juotos tai crimp-liitin

Käyttöjännite (toleranssi) 5 – 24V DC ±10%


-25°C to +55°C

Paino n.. 10g n. 15g n. 3g

E



- 33 -


Anturit


E



- 34 -


Anturit

Sunx valokennot, trigonometria


CX-440 -sarja

Taustahäivytetty pienikokoinen rasiamallinen valokennosarja

Tunnistaa tummat ja vaaleat kohteet samalta etäisyydeltä ja lisäksi BGS/FGS toiminnon

ansiosta anturi ei tunnista muita kuin halutun kohteen

BGS (background suppression) –toimintoa käytetään silloin kun tunnistettava kohde

on erillään taustasta ja FGS (foreground suppression) –toimintoa käytetään silloin kun

kohde on kiinni taustassa tai tunnistettava kohde on niin matala taustaan nähde, että

muutoin tunnistaminen on mahdotonta

Näkyvä valonlähde helpottaa asentamista

Erittäin luotettava tunnistus vaikeissakin sovelluksissa (pieni tila, pienet tai ohuet tunnistettavat kappaleet)

Ristiinhäirinnän esto, erittäin pieni hystereesi



Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavissa M8 -liitinmalli (koodiin lisätään –Z)


NPN output CX-441 CX-442 CX-443 CX-444

PNP output CX-441P CX-442P CX-443P CX-444P

Anturityyppi

Heijastava

Max. tunnistusetäisyys 50mm 300mm 50mm 100mm

Valonlähteen pistekoko 2mm 15mm 6,5mm 9mm

Tunnistusalue 2 – 50mm 20 – 300mm 2 – 50mm 15 – 100mm

Kohde

Valkoinen heijastamaton paperi 50 x 50mm

Tunnistettava


Läpinäkyvä, läpikuultava tai läpinäkymätön

Hystereesi

2%


5%


Vasteaika

Max. 1ms


Max. 100mA

Valonlähde

Punainen LED 650nm (näkyvä)

Virrankulutus

Max. 20mA


Muovi PBT

Suojausluokka

IP67

Fyysinen koko

31,2 x 11,2 x 20mm

Kaapeli

kiinteä 2 m kaapeli (perusmalli)

Käyttöjännite (toleranssi) 12 – 24V DC (±10%)


-25°C to +55°C

Paino

n. 50g


E



- 35 -


Anturit


EQ-30 -sarja

Taustahäivytetty rasiamallinen valokennosarja erittäin pitkällä tunnistusmatkalla

Tunnistaa tummat ja vaaleat kohteet samalta säädetyltä etäisyydeltä ja integroidun BGS toiminnon

ansiosta anturi ei tunnista kauempana olevia kohteita.

Erittäin pitkä tunnistusmatka (2m) antaa tälle anturisarjalle lukemattomia sovelluskohteita mm.

kappaletavara-automaatiossa tai varastointiautomaatiossa.

Selkeä indikointi etäisyyssäädölle

Saatavana myöskin kahdella erillisellä ulostulolla (2 x NPN)

Ristiinhäirinnän esto ja Light-on/Dark-on tilan valinta


Kiinteä kaapeli (2m) vakiomallissa; lisäksi saatavissa M12 -liitinmalli (koodiin lisätään –J)


NPN ulostulo EQ-34 EQ-34W

PNP ulostulo

EQ-34PN

E

Anturityyppi

Max. tunnistusetäisyys

Tunnistusalue

Kohde

Tunnistettava


Hystereesi

Vasteaika

Kohteesta heijastava /


kahdella ulostulolla

200cm

Ulostulo 1: 10 – 200cm

10 – 200cm

Ulostulo 2: 20 – 200cm

Valkoinen heijastamaton paperi 20 x 20cm

Läpinäkyvä tai läpinäkymätön


Max. 2ms

Ulostulon virrankesto max. 100mA

Valonlähde

Punainen infra LED 880nm

Virrankulutus

NPN: 50mA

PNP: 55mA

NPN: 90mA


Muovi PET

Suojausluokka

IP67

Fyysinen koko

68 x 20 x 40mm

Kaapeli 2m cable or M12 connector (J)



-20°C to +55°C

Paino

Approx. 150g



- 36 -


Anturit


EQ-500 -sarja

Taustahäivytetty rasiamallinen valokennosarja pisimmällä tunnistusmatkalla

Tunnistaa tummat ja vaaleat kohteet samalta säädetyltä etäisyydeltä ja integroidun BGS toiminnon

ansiosta anturi ei tunnista kauempana olevia kohteita.

Erittäin pitkä tunnistusmatka (jopa 2,5m) antaa tälle anturisarjalle lukemattomia sovelluskohteita mm.

kappaletavara-automaatiossa, varastointiautomaatiossa, pakkausteollisuudessa.

Selkeä indikointi etäisyyssäädölle

Ristiinhäirinnän esto ja Light-on/Dark-on tilan valinta

IP67 kotelointi ja laaja käyttölämpötila-alue

Kytkentä liitinrimalle (ruuviterminaali)

Saatavana myöskin DC-versiona (EQ-51x x) jonka eroavat ominaisuudet:

- taustahäivytyksen (BGS) lisäksi myöskin etuhäivytys (FGS)

- vasteaika max. 2ms

- samassa kennossa NPN tai PNP –ulostulo (valittavissa)

- oikosulkusuojaus

- syöttöjännite 12-24VDC (±10%)

EQ-502 EQ-501 EQ-502T EQ-501T

Ilman ajastintoimintoa Ajastin (ON-/OFF-delay)

Anturityyppi

Heijastava

Max. tunnistusetäisttys 100cm 250cm 100cm 250cm

Tunnistusalue 10cm - 100cm 10cm - 250cm 10cm - 100cm 10cm - 250cm

Kohde

Valkoinen heijastamaton 20 x 20cm

Tunnistettava


Läpinäkyvä tai läpinäkymätön

Hystereesi


Vasteaika

Max. 20ms

Ajastintoiminto - - 0,1 – 5s

Ulostuloreleen kärkikesto Max. 3A / 30VDC tai 250VAC (resistiivinen kuorma)

Valonlähde

Punainen infta LED, 880nm

Virrankulutus


Suojausluokka

Fyysinen koko

Liityntä



Paino

DC: max. 3W

AC: max. 4VA

DC: max. 4W

AC: max. 5VA

DC: max. 3W

AC: max. 4VA

DC: max. 4W

AC: max. 5VA

Muovi ABS

IP67

68 x 26 x 68mm

Ruuviterminaali, sopii pyöreälle kaapelille Ø 9..11mm

12 – 240V DC (±10%)

24 – 240V AC ((±10%)

-20°C … +55°C

n. 100g

E



- 37 -


Anturit

Sunx kuituoptiset anturit, vahvistimet


FX-300 -sarja

FX-30x –sarja on kuituvalokenno digitaalinäytöllä

Suorituskykyisin sarja, jonka ominaisuuksia ovat mm:

- todella pitkä tunnistusmatkat parannetun optiikan ansiosta

- huippunopeat vasteajat

- selkeä 4 dgt LCD-näyttö joka näyttää mm. heijastuvan valon määrän

- helppo ohjelmointi (ainoastaan kaksi kytkintä)

- neljä eri vaihtoehtoa valonlähteinä (pun, sin, vihr, infrapun)

- monipuoliset ajastintoiminnot (veto-/päästöviive, liipaisu)

- ristiinhäirinnän esto ja Light-ON/Dark-ON tilan valinta

- leveys ainoastaan 10 mm

- erittäin laaja valikoima kuituja (ks. kuitutaulukko jäljempänä)

Liityntä; vastaliitin+kaapeli (CN-73-C2) 2m pitkä, saataavana myöskin 1m tai 5m

tilattava erikseen

E

NPN ulostulo FX-301 FX-301HS FX-301-B/-G/-H FX-305

PNP ulostulo FX-301P FX-301PHS

FX-301-BP/

-GP/-HP

FX-305P

Vahvistintyyppi

Digitaaliviritteinen

Ajastintoiminto 0,5 – 500ms 0,5 – 9999ms


Kyllä


Riippuu valitusta kuidusta (ks. kuitutaulukko)

Vasteaika

65 / 150 / 250

65 / 150 / 250 / 35 / 150 / 250 / 150 / 250 /

/ 700 / 2500 /

2000ìs 2000ìs 2000ìs

4500ìs

Ulostulon virrankesto Max. 100mA Max 50mA (x2)

Valonlähde

Virrankulutus


Suojausluokka

Fyysinen koko

Liityntä

PunainenLED

650nm

(näkyvä)

Sininen LED 650nm /

Vihreä LED 525nm /

Infrapuna LED 940nm

Max. 40mA

Lämmönkestävä ABS

IP40

30,5 x 10 x 64,5mm

Liitin (vastaliitin+kaapeli tilattava erikseen)

Punainen

LED 650nm

(näkyvä)

Käyttöjännite (toleranssi) 12 to 24V DC (±10%)


-10°C to +55°C




- 38 -


Anturit

FX-311 -sarja


FX-31x –sarja on edullinnen kuituvalokenno manuaalivirityksellä

Helppokäyttöinen sarja, jonka ominaisuuksia ovat mm:

- todella pitkä tunnistusmatkat parannetun optiikan ansiosta

- helppo ja visuaalinen viritys/säätö (12 rr potentiometri indikoinnilla

+ valintakytkimet joilla valitaan ajastin-, light-ON/dark-ON- ja vasteaikatoiminnot)

- ajastintoiminto (päästöviive), jossa valittavissa päästöviiveet 10 tai 40 ms

- toiminnanvalintakytkimellä valitaan sopivin vasteaika kuhunkin sovellukseen

- LED indikointi: oranssi LED = ulostulo, vihreä LED = stabiili tunnistus

- ristiinhäirinnän esto ja Light-ON/Dark-ON tilan valinta

- leveys ainoastaan 10 mm

- erittäin laaja valikoima kuituja (ks. kuitutaulukko jäljempänä)

Liityntä; vastaliitin+kaapeli (CN-73-C2) 2m pitkä, saataavana myöskin 1m tai 5m

(tilattava erikseen)

NPN ulostulo FX-311 FX-311-B/-G

PNP ulostulo FX-311P FX-311-BP/-GP

Vahvistintyyppi

Ajastintoiminto



Vasteaika


Valonlähde

Manuaaliviritteinen

10 / 40ms (päästöviive)

Kyllä

Riippuu valitusta kuidusta (ks. kuitutaulukko)

0,25 / 2ms

Max. 100mA

Punainen LED 650nm

(näkyvä)

Sininen LED 470nm /

Vihreä LED 525nm

Virrankulutus

Max. 35mA


Lämmönkestävä ABS

Suojausluokka

IP40

Fyysinen koko

30,5 x 10 x 64,5mm

Liityntä Liitin (vastaliitin+kaapeli tilattava erikseen)

Käyttöjännite (toleranssi) 12 to 24V DC (±10%)


-10°C to +55°C

Paino

n. 15g

E



- 39 -


Anturit

Sunx kuidut FX-300/FX-311 -sarjoille, lähetin-vastaanotinparit 1


E



- 40 -


Anturit



E



- 41 -


Anturit



E



- 42 -


Anturit

Sunx kuidut FX-300/FX-311 -sarjoille, materiaalista tunnistavat


E



- 43 -


Anturit

Sunx kuidut FX-300/FX-311 -sarjoille, lisätarvikkeet 1


E



- 44 -


Anturit

Sunx kuidut FX-300/FX-311 -sarjoille, lisätarvikkeet 2


E



- 45 -


Anturit

Sunx valoverhot


NA1-11 -sarja

Ristiinskannaava valoverhosarja yleiskäyttöön

Tunnistusalue 10cm x 100cm (11 sädettä)

Ristiinskannauksen ylivoimaisena etuna on sellaisten kohteiden tunnistaminen

jotka muuten ovat vaikeita tunnistaa (kapeat tai ohuet kohteet tai jos kohteen paikka

vaihtelee)

Jokainen erillinen lähetinpuolen infrapunasäde vastaanotetaan jokaisessa vastaanottimessa

erillisenä tietoa (11 lähetinelementtiä ja 11 vastaanotinta) -> ristiinskannaus


Oiksulkusuojaus, IP62 kotelointi ja laajahko käyttölämpötila-alue

Kiinteä kaapeli (2m)

NPN output

PNP output

NA1-11

NA1-11-PN

E

Anturityyppi

Max. tunnistuskorkeus

Tunnistusetäisyys

Sädejako

Tunnistettava kohde

Tunnistettava


Area sensor

10cm

17 – 100cm

10mm

Min. Ø 13,5mm


Vasteaika

Max. 5ms (dark ON)

Max. 10ms (light ON)


Max. 100mA

Valonlähde Punainen infra LED

Virrankulutus



Kotelomateriaali Lämmönkestävä ABS

Suojausluokka

IP62

Fyysinen koko 140 x 10 x 30mm

Kaapeli Kiinteä 2 m kaapeli

Käyttöjännite (toleranssi) 12 – 24V DC ±10%


-10°C to +55°C

Paino


Vastaanotin: n. 85g



- 46 -


Anturit

Sunx induktiiviset anturit


GXL -sarja

Pieni kantikas induktiivinen anturisarja

Jokainen ryhmä sisältää neljä erilaista versiota; sulkeutuva/avautuva tai lähestyvä/jättävä malli

Sekä anturin kotelo että kaapeli on hyvin vettä/öljyä kestävä (IP67)

Ulostuloina vaihtoehdot: NPN, PNP ja 2-johdin eli kosketintieto riippuen mallista (ota yhteyttä myyntiimme)

Saatavana myöskin eri toimintataajuudella toimivat anturit jolloin keskinäinen ristiinhäirintä estyy

Normaalisti kiinteä 1m kaapeli, saatava taivuttelua kestävää ”robottikaapeli”-versiota (-R) ja 5m versiota (-C5) sekä

näiden yhdistelmää (-R-C5); ota yhteyttä myyntiimme

Lisäksi saatavana liitinmallisia vaihtoehtoja GXL-N12F-ryhmään (ota yhteyttä myyntiimme)

Lähestyvä ON GXL-15F(P) GXL-N12F(P) GXL-8F/GXL8H*

Jättävä ON GXL-15FB(P) GXL-N12FB(P) GXL-8FB/GXL8HB*

Anturityyppi Sivusta/päästä tunnistava

Sivusta/päästä

tunnistava

Max. tunnistusetäisyys 5mm (8mm) 3mm 2,5mm

Tunnistusalue 0 – 4mm (0-6,4mm) 0 – 2mm 0 – 1,8mm

Tunnistustaajuus 250Hz 500Hz

Kohde Steel plate, 20 x 20 x 1mm

Steel plate, 15 x 15

x 1mm

Hystereesi

20% of measurement range


Max. 100mA

Virrankulutus

Max. 15mA

Kotelo

Muovi (PBT/PET riippuen mallista)

Fyysinen koko 32 x 15 x 8mm 27 x 12 x 7,1mm

20 x 8 x 7,4mm

8 x 8 x 23mm*

Suojausluokka

IP67

Käyttöjännite (toleranssi) 12 – 24V DC (±10%)

Käyttölämpötila -10°C to +55°C / -25°C to +75°C (riippuen mallista)


E



- 47 -


Anturit

GL -sarja


Erittäin pieni kantikas induktiivinen anturisarja, josta löytyy myöskin edullisia vaihtoehtoja

Tilan ja rahansäästösarja samassa paketissa

Sekä anturin kotelo että kaapeli on hyvin vettä/öljyä kestävä (IP67)

Ulostuloina vaihtoehdot: NPN, PNP ja 2-johdin eli kosketintieto riippuen mallista

Normaalisti kiinteä 1m kaapeli, saatavana myöskin 5m versiota (-C5)

Lisätietoja myynnistämme

E

GL-N12F(P)/

Lähestyvä ON GL-6F/GL6H

GL-18H GL-18HL

GLN12H(P)

GL-N12FB(P)/

Jättävä ON GL-6FB/GL6HB

GL-18HB GL-18HLB

GLN12HB(P)

Sivustä/päästä Sivusta/päästä

Anturityyppi

Päästätunnistava

tunnistava tunnistava

Max. tunnistusetäisyys 1,6mm ± 15% 4mm ± 0,5mm 5mm ± 10% 12mm ± 10%

Tunnistusalue 0 – 1,2mm 0 – 3mm 0 – 4mm 0 – 10mm

Tunnistustaajuus 400Hz 500Hz 1kHz 500Hz

Kohde (terälevyn pala) 12 x 12 x 1mm 20 x 20 x 1mm 25 x 25 x 1mm 40 x 40 x 1mm

Hystereesi 15% 20% 15%

Ulostulon virrankesto NPN, max. 50mA Max. 100mA

Virrankulutus 15mA 10mA

Kotelo

Muovi, polyalulaatti

Suojausluokka

IP67

32,2 x 12 x

Fyysinen koko 19 x 6 x 6mm

32 x 18 x 18mm

7,1mm

Liityntä/kaapeli

Kiinteä 1m kaapeli (öljynkestävä)


12 – 24V DC

(+10%/-15%)

12 – 24V DC

(±10%)

10 – 30V DC (±10%)

Käyttölämpötila -10°C to +55°C -25°C to +70°C

Paino n. 10g n. 20g n. 45g



- 48 -

Automaatiokomponentit - Perel

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
