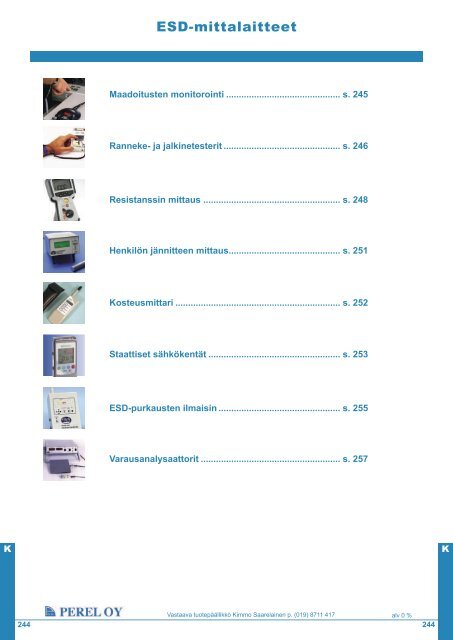

<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Maadoitusten monitorointi ............................................. s. 245<br />
Ranneke- ja jalkinetesterit .............................................. s. 246<br />
Resistanssin mittaus ...................................................... s. 248<br />
Henkilön jännitteen mittaus ............................................ s. 251<br />
Kosteusmittari ................................................................. s. 252<br />
Staattiset sähkökentät .................................................... s. 253<br />
<strong>ESD</strong>-purkausten ilmaisin ................................................ s. 255<br />
Varausanalysaattorit ....................................................... s. 257<br />
K<br />
K<br />
244<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
244
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Maadoitusten monitorointilaitteet<br />
Rannekemonitorointi<br />
3M 790<br />
3M rannekemonitorointilaitteella voidaan valvoa rannekkeen<br />
maadoitusta. Laite hälyttää merkkivalolla ja voimakkaalla<br />
merkkiäänellä, kun maadoitus on riittämätön. Käyttäjän kehon<br />
jännitteen valvonta voidaan valita neljästä tasosta: 1V, 3V, 6V<br />
tai 9V. Laitteeseen voidaan kytkeä kaksi maadoitusranneketta<br />
samanaikaisesti. Kaksinapaiset rannekkeet ja kierrejohdot on tilattava<br />
erikseen.<br />
Tuotekoodi Nimi Hinta EUR<br />
790 Rannekemonitori 104,00<br />
790AC Verkkolaite 30,00<br />
790MP Kiinnitystarra, 10 kpl 13,70<br />
DWAFWS Kaksoisranneke kangas 7,40<br />
DWCC61M Kaksoiskierrejohto, 1,6m 10,35<br />
Työpistemonitorointi<br />
3M 724<br />
3M työpistemonitorointilaitteella voidaan valvoa samanaikaisesti<br />
rannekkeen ja pöytämaton maadoitusta. Laite hälyttää merkkivalolla<br />
ja voimakkaalla merkkiäänellä, kun maadoitus on riittämätön.<br />
Laitteella voidaan valvoa maksimissaan kahta työpistemattoa.<br />
Monitorin mukana tulee rannekeliityntärasia 732. Optiona voi tilata<br />
myös rannekerasian 733. Kaksinapaiset rannekkeet ja kierrejohdot on<br />
tilattava erikseen.<br />
Tuotekoodi Nimi Hinta EUR<br />
724 Työpistemonitori, sis. 732-rasian 187,00<br />
724AC Verkkolaite 30,00<br />
732 Rannekeliityntärasia kahdella liittynnällä 29,70<br />
733 Laajennusrasia kolmannelle liitynnälle 40,80<br />
DWCC61M Kaksoiskierrejohto, 1,6m 10,35<br />
DWAFWS Kaksoisranneke kangas 7,40<br />
Testerit<br />
Kalibraattori<br />
H340 Kalibrointiyksikkö testausasemille<br />
- Soveltuu Vermason testausasemien H265 ja H273 kalibrointiin<br />
- Mukana kalibrointitodistus<br />
K<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
H340 Kalibrointiyksikkö 148,00<br />
245<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
245
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Testerit<br />
Ranneke ja jalkinetesterit<br />
SAFE-STAT 3000<br />
Tallentavan testeri <strong>ESD</strong>-rannekkeiden ja -jalkineiden testaukseen.<br />
Testaajan tunnistus joko henkilökohtaisella numerokoodilla tai<br />
etätunnistimella. Molemmille tunnistustavoille on oma laite.<br />
SAFE-STAT 3000 tallentaa sisäiseen muistiin testaajan<br />
henkilöllisyyden, kellonajan, päivämäärän, rannekkeen ja jalkineiden<br />
resistanssiarvot. Muistiin tallennetaan myös testaushetken lämpötila<br />
ja ilmankosteus. Muistiin mahtuu 5000 testaustapahtumaa.<br />
Testaus tapahtuu standardin SFS EN 61340-5-1 mukaisesti. Testitulos<br />
ilmoitetaan testaajalle LCD-näytöllä selkeillä LOW-, PASS-, HIGHilmoituksilla.<br />
Laitteen releohjaustiedolla voidaan avata portti tai ovi, kun hyväksytyt<br />
testitulokset on saavutettu.<br />
Muistiin tallennettujen testitulosten siirtäminen tietokoneelle tapahtuu<br />
Excel-pohjaisena tiedostona LAN-väylän kautta. Näin testitulokset<br />
voidaan lukea etäluentana. Käytössä voi olla samanaikaisesti<br />
useampia SAFE-STAT 3000 testereitä.<br />
Tuotekoodi Nimi Hinta EUR<br />
C-1011188 tunnistus etätunnistimella 3 985,00<br />
C-1021199 tunnistus numeronäppäimillä 3 985,00<br />
Etätunnistimet SAFE-STAT 3000 testerille<br />
Tuotekoodi Nimi Hinta EUR<br />
C-1011196 3. avaimenperätunnistin 17,00<br />
C-1011197 4. paljas tunnistinelementti 13,25<br />
C-189145-T 1. tunnistin rannekkeen sisällä 24,90<br />
C-1011195 2. tunnistin kellonhihnalla 16,70<br />
H265<br />
Täydellinen mittausasema maadoitusrannekkeille ja jalkineille.<br />
Seinäasennuslevyssä käyttöohjeet joko suomeksi tai englanniksi.<br />
- seinälevyn koko: 600x300mm<br />
- mittausjännite: 24V<br />
- raja-arvot rannekkeille: 0,75MΩ - 35MΩ<br />
- raja-arvot jalkineille: 0,1MΩ - 35MΩ<br />
- rannekeliitynnät: 10 ja 4mm nepparit, 4mm banaani<br />
- teholähde: 9V neppariparisto (laitteen mukana)<br />
Verkkolaite optiona.<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
H213 Kahden jalan testilevy, optio 45,90<br />
H214 Yhden jalan mittauslevy<br />
33,90<br />
(kuuluu testerin varustukseen)<br />
H265 Testausasema englanninkielisellä 244,00<br />
seinäasennuslevyllä<br />
H265FI Testausasema suomenkielisellä<br />
seinäasennuslevyllä<br />
244,00<br />
K<br />
246<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
246
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Testerit<br />
H265X testeri releulostulolla<br />
Ominaisuudet samat kuin H265 ja H265FI testereillä.<br />
Lisäksi releulostulo esim. portin ohjaukseen max. 50V AC/DC 0,5A<br />
Seinälle asennettava malli vain englanninkielisellä seinälevyllä.<br />
Tuotekoodi Nimi Hinta EUR<br />
H265x Testausasema releulostulolla 352,00<br />
H273 Jalkinetestausasema<br />
Omalla jalalla seisova jalkineiden testausasema<br />
- mittaripaneelissä englanninkielinen käyttöohje<br />
- raja-arvot standardin SFS EN61340-5-1 -mukaiset<br />
Tuotekoodi<br />
Hinta EUR<br />
H273 621,00<br />
3M 746<br />
3M Ranneketesterillä luotettava ja helppo testaus. Testerin kiinnitys<br />
seinälle 3M Dual Lock tarralla.<br />
Mittausjännite on 19V DC<br />
Alaraja on 750 kΩ<br />
Yläraja on 10 MΩ<br />
Tuotekoodi Nimi Hinta EUR<br />
746 Ranneketesteri 251,00<br />
746-AC Verkkolaite 30,00<br />
3M 740<br />
3M Ranneke ja jalkinetesterillä luotettava ja helppo testaus.<br />
Testerin kiinnitys seinälle 3M Dual Lock tarralla. Digitaalisella<br />
ulostulolla voi ohjata esim. porttia.<br />
Mittausjännite on 20V DC<br />
Alaraja on 750 kΩ<br />
Yläraja valittavissa: 2, 5, 10, 35, 50 tai 100 MΩ<br />
Jalkinetestilevy 741D on tilattava erikseen.<br />
K<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
740 Ranneke ja jalkinetesteri 533,00<br />
740-AC Verkkolaite 30,00<br />
741D Kahden jalan testilevy, optio 138,00<br />
247<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
247
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
<strong>ESD</strong>-maadoitusten mittaus<br />
Resistanssimittarit<br />
Megger MIT40X<br />
· iskunkestävä rakenne IP54<br />
· isokokoinen LCD-näyttö taustavalolla<br />
· analoginen ja digitaalinen näyttö<br />
· 3 vuoden takuu<br />
· Auto-Power-Off<br />
· Ω-alueella nollaustoiminto<br />
· näytönlukitus<br />
Varustus: kumikalossi mittarin suojana, kuljetuspussi ja mittajohdot hauenleuoilla<br />
Kaikki EPA-alueen maadoitusmittaukset yhdellä mittarilla!<br />
<strong>ESD</strong>-runkomaa, laiterunkojen ja juottimien maadoitukset, lattiat, pöydät, tuolit, kärryt, työkalut,<br />
yms.<br />
Mittausalueet:<br />
Resistanssimittaus<br />
- jatkuvuustestaus 0,01 – 100 Ω, mittausvirta 200 mA, summeritoiminto < 5Ω<br />
- 10V DC 0,01 MΩ - 2 GΩ, mittausvirta < 2mA<br />
- 100V DC 0,01 MΩ - 20 GΩ, mittausvirta < 2mA<br />
- mittausjännite säädettävissä 1V portain välillä 10-100V<br />
Jännitteenmittaus, automaattinen kaikilla alueilla<br />
· digitaalinäyttö 1 – 600 V AC/DC TRMS<br />
· analogianäyttö 0 – 1000 V AC/DC<br />
Tuotekoodi Nimi Hinta EUR<br />
MIT40X Resistanssimittari 495,00<br />
Megger MIT40X-<strong>ESD</strong>-KIT<br />
Täydellinen mittarisarja EPA-alueiden <strong>ESD</strong>-mittausten<br />
suorittamiseen.<br />
Varustus: mittari, anturi H116BC (1kpl), mittajohtopari 2m,<br />
maadoituspiste, metalliranneke + adapteri, hauenleukapari,<br />
varusterasia ja pehmustettu, kuljetuslaukku.<br />
Tuotekoodi Nimi Hinta EUR<br />
MIT40X-<strong>ESD</strong>-KIT Resistanssimittari sarja 820,00<br />
K<br />
K<br />
248<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
248
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
<strong>ESD</strong>-maadoitusten mittaus<br />
Trek 152 Resistanssimittari<br />
Laboratorioluokan resistanssimittari. Erittäin tarkka ja vakaa mittari<br />
toistettaviin mittauksiin korkeilla resistanssialueilla.<br />
- Standardien IEC 61340-5-1 ja mukaiset mittaukset<br />
- Resistanssin maahan, pintaresistiivisyys,<br />
Point-To-Point ja yms. materiaalimittaukset.<br />
- Mittausjännite valittavissa 10 tai 100V DC.<br />
- Teholähteenä paristot (2 x 9V) tai verkkolaite.<br />
- Paristohälytys<br />
- Auto-Power-Off-toiminto<br />
- Automaattitunnistus ja –alueenvalinta rengasanturilla (152P-CR)<br />
- 152P-CR anturilla sisäinen esivahvistin, joka estää ympäristön<br />
kohinan ja hajasäteilyn vaikutukset mittauksiin.<br />
Mittausalueet (tarkkuudet T 25°C ±5°C, Rh 50% ±20%)<br />
152P-CR anturilla 10E4 - 10E13 Ω/ ±2,5% lukemasta<br />
152P-5P anturilla 10E3 - 10E12 Ω/ ±2,5% lukemasta<br />
Tuotekoodi Nimi Hinta EUR<br />
152-CE Resistanssimittari ilman antureita 1 240,00<br />
152P-2P kaksoispisteanturi 960,00<br />
152P-5P Mittausanturi pari, 2,3 kg 63mm 510,00<br />
152P-CR Aktiivinen rengasanturi 2,3 kg, pintaresistiivisyys 1 380,00<br />
43378 Kuljetuslaukku 150,00<br />
9619-15V Verkkolaite 60,00<br />
Vermason pintaresistanssimittari<br />
Materiaalien, pintojen ja maadoitusresistanssien mittaamiseen.<br />
Mittarin pohjassa kaksi elektrodia, joiden avulla mitataan<br />
pintaresisttiivysyyttä.<br />
Voidaan käyttää myös ulkoisia antureita resistanssin mittaamiseen.<br />
Standardin SFS EN 61340-5-1 mukaiset mittaukset<br />
Rg = resistanssi maahan<br />
Rpp = Point-To-Point resistanssi<br />
- automaattinen mittausjännite: 10/100 V DC<br />
- mittaustuloksen näyttö kymmenellä LED:llä<br />
- resistanssialue 10E4 -10E12 Ω<br />
- Teholähteenä 9V neppariparisto (laitteen mukana)<br />
- kalibrointitodistus<br />
225717 pelkkä mittari,<br />
sisäisillä antureilla.<br />
225517 mittari, 2kpl 222008 antureita,<br />
mittajohdot ja laukku<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
225717 Resistanssimittari 263,00<br />
225718 Resistanssimittarisarja 457,00<br />
K<br />
249<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
249
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
<strong>ESD</strong>-maadoitusten mittaus<br />
Mittausanturit<br />
222008, mittauspunnus<br />
- pohjassa johtava kumi<br />
- 2,3 kg / ø 63 mm<br />
- SFS EN 61340-5-1 ja EOS/<strong>ESD</strong> S4.1<br />
Tuotekoodi Nimi Hinta EUR<br />
222008 Mittauspunnus 125,00<br />
222003, rengasanturisarja<br />
- pintaresistanssimittaus<br />
- Standardin SFS EN 61340-5-1 mukainen<br />
- 2,5 kg / ø 30 / 63 mm<br />
- kantolaukku ja mittajohto<br />
Tuotekoodi Nimi Hinta EUR<br />
222003 Rengasanturisarja 540,00<br />
152P-2P, kaksoispisteanturi<br />
Pienten pintojen resistanssimittaus.<br />
Kontakti jousitetuilla testineuloilla.<br />
Tuotekoodi Nimi Hinta EUR<br />
152P-2P kaksoispisteanturi 960,00<br />
LSU-FA5836<br />
Resistanssianturi pienten pintojen mittaamiseen. Erinomainen väline<br />
esim. kuljetinhihnojen ja palettien resistanssin mittaamiseen.<br />
Anturin tiedot:<br />
- kontaktipinnan mitat: 3 x 25,4mm<br />
- kontaktipinnan materiaali: johtava kumi, shore A 60<br />
- kontaktipinnan resistiivisyys < 500Ωm<br />
- mittajohdon liityntä 4mm banaani<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
LSU-FA5836 Resistanssianturi 55,00<br />
K<br />
250<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
250
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
<strong>ESD</strong>-maadoitusten mittaus<br />
Mittaustarvikkeet<br />
Tuotekoodi Nimi Selite Hinta EUR<br />
1-2-10-M-DB metallinen ranneke yhdistelmäresistanssin mittaus, 10mm nepparilla 14,30<br />
5-ACL-I-DB eristetty hauenleuka 3,10<br />
5-CPG-DB soviteadapteri 10mm neppari/4mm banaani 3,00<br />
H214 Yhden jalan mittauslevy (kuuluu testerin varustukseen) 33,90<br />
J6122NR maadoituspiste ilman vastusta <strong>ESD</strong>-mittauksiin, ilman vastusta 12,10<br />
JJK-20 jatkojohtokela 20m johto 4mm banaaniliittimillä 63,00<br />
P2111-2M mittajohto 2m silikonimittajohto 4,20<br />
P2111-2P mittajohto 2m silikonimittajohto 4,20<br />
Henkilön jännitteen mittaus<br />
Standardin SFS EN 61340-5-1:n mukainen kävelytesti.<br />
Käytetään, kun halutaan tietää kuinka hyvin henkilön jännitteet<br />
pysyvät kurissa liikuttaessa <strong>ESD</strong>-jalkineilla varauksia poistavalla tai<br />
johtavalla lattialla.<br />
Kehon potentiaali ei saa ylittää ±100 V jännittettä (tarvittaessa<br />
pienempi raja-arvo).<br />
540-1-CE/KIT<br />
Täydellinen kehon jännitteen mittaussarja<br />
- mittausalue +/- 100V<br />
- huippuarvot luettavavissa led-pylväästä<br />
Varusteet:<br />
- mittari, mittajohto, maadoitusadapteri ja -johto<br />
- teholähde<br />
- kuljetuslaukku<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
540-1-CE/KIT Henkilön jännitteen mittaussarja 1380,00<br />
540P-17396 Varauslevyoptio 290,00<br />
K<br />
251<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
251
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
<strong>ESD</strong>-maadoitusten mittaus<br />
M615 STATI-CHECK<br />
Mittari kehon jänniteen mittaamiseen<br />
Erinomainen väline koulutustilanteisiin esim. maadoitusten toiminna<br />
esittelyyn<br />
- mittausalue +/- 5000V<br />
- paristokäyttöinen: 9V neppari<br />
- varusteet: maadoitusjohto, paristo ja kuljetuspussi<br />
Tuotekoodi Nimi Hinta EUR<br />
223509 Henkilön kehon jännitemittari 319,00<br />
541PR-WTA<br />
Trek Inc on kehittänyt standardin SFS EN 61340-5-1 (2007) mukaista<br />
kävelytestiä varten adapterin. Adapteri on suunniteltu käytettäväksi<br />
yhdessä TREK 541PR-S anturin ja 541-1mittarin kanssa. Kävelytestin<br />
tulos voidaan lukea suoraan mittarin näytöltä tai liityntyjen avulla<br />
graafisena käyränä tietokoneen näytöltä.<br />
Tuotekoodi Nimi Hinta EUR<br />
541-1 Elektrostaattinen jännitemittari 2010,00<br />
541PR-S-17421 Anturi, sivumittaus 340,00<br />
541PR-WTA Kävelytesti adapteri 170,00<br />
Kosteuden ja lämpötilan mittaus<br />
K<br />
Vaisala kosteus- ja lämpömittari<br />
<strong>ESD</strong>-vastaavan perustyökalu. Mittauspöytäkirjoissa mainittava<br />
vallitseva ilmankosteus ja –lämpötila.<br />
Suhteellinen kosteus<br />
Mittausalue 0 – 100 %<br />
Erottelu 0,1 %RH<br />
Tarkkuus ± 2%RH<br />
Lämpötila<br />
Mittausalue -20 - +60°C<br />
Erottelu 0,1 °C<br />
Tarkkuus ± 0,1°C<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
HM34C Kosteus- ja lämpömittari 535,00<br />
252<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
252
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Jännitteen mittaus<br />
Staattisen sähkökentän mittaus<br />
FMX-003<br />
- Pieni ja kätevä sähkökentän mittalaite<br />
- Mittausalue 0 - ±20 kV, ± 10%<br />
- Mittausetäisyys 25mm, LED-kohdistuksella<br />
- Automaattinen nollaustoiminto<br />
- Numero- ja graafinen lukema värilliseltä LCD-näyttöltä<br />
- Näytön lukitus<br />
- Teholähteenä 9V neppariparisto<br />
Pienikokoinen ja helppokäyttöinen mittari on erinomainen<br />
väline staattisten sähkökenttien paikallistamiseen ja<br />
mittaamiseen. Mittausetäisyyden valinta on täsmällistä LEDkohdistimella.<br />
Varusteisiin kuuluvan varauslevyn ja mittarin ionitasapainomittausalueen<br />
avulla voidaan tarkistaa ionisaattorin<br />
ionitasapaino käyttötilanteessa.<br />
Tuotekoodi Nimi Hinta EUR<br />
FMX-003 Staattisen sähkökentän mittari varusteineen 578,00<br />
EFM-022/R<br />
Fieldmill-periaatteeseen perustuva käsimittari.<br />
- LCD-näyttö, lukema V:na<br />
- Mittausetäisyys valittavissa: 1, 2, 5, 10 tai 20cm<br />
- Näytön lukitus<br />
- Teholähteenä 9V akku<br />
- Vakiovarustus: laukku, akku, laturi ja maadoitusjohto<br />
Mittausalueet<br />
Etäisyys cm Alue kV Erottelu V<br />
1 0-10 1<br />
2 0-20 2<br />
5 0-50 10<br />
10 0-100 10<br />
20 0-160 20<br />
Tuotekoodi Nimi Hinta EUR<br />
EFM-022/R Staattisen sähkönkentän mittari varusteineen 873,00<br />
K<br />
K<br />
253<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
253
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Jännitteen mittaus<br />
Elektrostaattiset jännitemittarit<br />
Trek Inc:in patentoima anturirakenne mahdollistaa mittausmenetelmän, jolla voidaan tehdä erittäin tarkkoja mittauksia<br />
jännitteellisistä kappaleista ja materiaaleista ilman kosketusta.<br />
MITTAUS ILMAN KONTAKTIA:<br />
VOIMAKAS MITTAUSSIGNAALI:<br />
VAPAA ANTURIN SIJOITTELU:<br />
RIIPPUMATON PÖLYLLE JA<br />
KOSTEUDEN VAIHTELUILLE:<br />
hyvä<br />
Trek 520-Sarja<br />
Mittaustekniikka ei kuormita mitattavaa kohdetta, jolloin mittaustulos on mahdollisimman oikea.<br />
Mittaussignaali on häiriövapaa kohinalle ja huojunnalle.<br />
Field Nulling-tekniikka takaa hyvän DC-stabiilisuuden ja tarkkuuden vaikka anturin etäisyys<br />
vaihtelee mittauskohteesta.<br />
Suuretkaan läm pötilan ja kosteuden vaihtelut eivät vaikuta mittaustulokseen. Antureilla on myös<br />
pölynsietoisuus.<br />
- Elektrostaattinen jännitemittari<br />
- Tarkka ja häiriövapaa mittausmenetelmä<br />
- Etäisyydestä riippumaton mittausmenetelmä (kts. taulukko)<br />
- Käyttöaika 9V neppariparistolla 8h.<br />
- Näytön lukitus<br />
- Erittäin stabiili, ryömintä alle 600 ppm/h<br />
- 520-2 varustettu jänniteulostulolla<br />
Tuotekoodi Nimi Mittausalue Erottelu Tarkkuus Mittausetäisyys Hinta EUR<br />
43469 Kuljetuslaukku (optio) 90,00<br />
520-1-CE Trek 520-1-CE 0 - ±2kV DC 1V ±5% 5-25mm 960,00<br />
520-2-CE Trek 520-2-CE 0 - ±2kV DC 1V ±5% 6-25mm 1220,00<br />
523-1-CE Trek 523-1-CE 0 - ±20kV DC 10V ±5% 30-60mm 1450,00<br />
P0876A Anturi 1,8 m kaapelin päässä 0 - ± 2kVDC 1V 5 % 5-25 mm 1520,00<br />
P0884A Anturi 1,8 m kaapelin päässä 0 - ± 20kVDC 10 V 5 % 30-60 mm 1630,00<br />
Trek 541/542<br />
- Elektrostaattinen jännitemittari<br />
- Mikroprosessoriohjattu laite<br />
- Tarkka ja häiriövapaa mittausmenetelmä<br />
- Etäisyydestä riippumaton mittausmenetelmä<br />
- Pienikokoinen anturi sijoitettavissa<br />
ahtaaseenkin paikkaa<br />
- Mittaus paikallaan olevasta tai<br />
liikkuvasta kohteesta<br />
- Iso 4 x 20 merkin LCD-näyttö<br />
- Näytöltä hetkellinen jännite ja ± huippuarvot<br />
- Esiaseteltavat hälytysrajat ääni- ja<br />
merkkihälytyksellä<br />
- Liitynnät; USB, RS-232 ja virtaulostulo vakiona<br />
- PC-ohjelmisto mittausten tallentamiseen<br />
K<br />
Tuotekoodi Nimi Mittausalue Tarkkuus Erottelu Mittausetäisyys Hinta EUR<br />
541-1 Elektrostaattinen jännitemittari ± 1 kV ± 1 % 0,1 % 2010,00<br />
541-2 Elektrostaattinen jännitemittari ± 100 V ± 1 % 0,1 % 2550,00<br />
541PR-E-17403 Anturi 541, päätymittaus 2,5 mm ±1 mm 340,00<br />
541PR-S-17402 Anturi 541, sivumittaus 2,5 mm ±1 mm 340,00<br />
542-1 Elektrostaattinen jännitemittari ± 10 kV ± 5 % 0,1 % 2550,00<br />
542-2 Elektrostaattinen jännitemittari ± 20 kV ± 5 % 0,1 % 2670,00<br />
542P-45D-17410 Anturi, 45° kulma, 5m 15 - 30 mm 490,00<br />
542P-S-17421 Anturi, sivumittaus, 5m 15 - 30 mm 490,00<br />
9619-15VDC Verkkolaite 60,00<br />
K<br />
254<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
254
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Jännitteen mittaus<br />
Trek PD06078<br />
Tuotantoprosessien staattisten sähköjännitteiden jatkuvaan<br />
monitorointiin.<br />
Patentoitu AC-feed back -mittausmenetelmä.<br />
Neljä erillistä mittauskanavaa yhdellä näytöllä.<br />
Jokaisella kanavalla oma virtaulostulo 4-20mA<br />
- mittausalue +/- 10 kV DC tai AC-huippu<br />
- vasteaika 50ms/1kV<br />
- tarkkuus 5%<br />
- anturin mittausetäisyys 15-30mm<br />
- käyttöjännite 24V DC<br />
Tuotekoodi Nimi Hinta EUR<br />
PD06078 4- kanavainen mittari 6500,00<br />
542P-S-17421 anturi, sivumittaus, 5m 490,00<br />
542P-S-17421-10M anturi, sivumittaus, 10m 535,00<br />
542P-45D-17410 anturi, 45° kulma, 5m 490,00<br />
Trek 347<br />
Patentoituun DC feed back -tekniikkaan perustuva jännitemittari.<br />
Nopeiden tuotantoprosessien mittaamiseen. Paperin ja muovin<br />
valmistuslinjat sekä puolijohde- ja elektroniikkateollisuus.<br />
- mittausalue +/- 3kV DC tai AC-huippu<br />
- vasteaika 3ms/1kV<br />
- anturin mittausetäisyys 2mm +/-1mm<br />
- tarkkuus 0,1%<br />
- jänniteulostulo 1/100<br />
Tuotekoodi Nimi Hinta EUR<br />
347-3-H-CE jännitemittari 3 970,00<br />
6000B-sarja mittapäät, hinta alk 730,00<br />
Infinitrom<br />
Suuri-impedanssinen jännitemittari.<br />
Erittäin pienten jännitevarausten mittaamiseen kosketusmittauksella.<br />
- mittausalue +/-100V DC tai AC huippu<br />
- tarkkuus +/- 0,1%<br />
- impedanssi > 1016 Ù<br />
- kapasitanssi < 10-15 F<br />
- taajuusvaste > 10 kHz<br />
- vasteaika < 100ìs<br />
Tuotekoodi Nimi Hinta EUR<br />
800-CE-KIT mittari, anturi ja laukku 7 570,00<br />
K<br />
<strong>ESD</strong>-purkausten ilmaisin<br />
Trek 900<br />
Ilmaisee CDM-mallin purkaukset.<br />
<strong>ESD</strong>-ilmiöiden paikallistamiseen ja koulutuskäyttöön.<br />
- viisi tunnistetasoa LED-ilmaisulla<br />
- lisäksi summerihälytys<br />
- AUTO- ja MANUAL-resetointi<br />
- ulostulo häiriöiden tallentamiseen<br />
- akkukäyttö 5h<br />
- verkkolaite<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
900-CE <strong>ESD</strong>-ilmaisin 2 020,00<br />
255<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
255
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Varausanalysaattorit<br />
Ionisaattorien kalibrointi<br />
Varausanalysaattorit (CPM) ovat ensisijaisesti suunniteltu käytettäväksi ionisaattorien kalibrointiin.<br />
Ionisaattorit tarvitsevat säännöllistä tarkastuksia ionitasapainon ja purkautumisaikojen suhteen.<br />
Materiaalien purkautumisaikamittaukset<br />
CPM-laitteita voidaan käyttää myös mittaamaan erilaisten materiaalien purkautumisaikoja. Testattavia<br />
materiaaleja voivat olla pakkausmateriaalit, työkalut, asut ja muut <strong>ESD</strong>-suojausvälineet.<br />
Koulutuskäyttö, Kehon varautuminen<br />
Ihmisen kehon varautuminen ja purkausaikatestit erilaisilla lattiamateriaaleilla ja jalkineilla antavat erittäin<br />
mielenkiintoisia tuloksia <strong>ESD</strong>-suojausten kokonaistoimivuudesta.<br />
Kleinwächter EFM-022 + CPS-002<br />
Kleinwächter CPS-022 -optiolla saa EFM-022 -mittarista standardin<br />
SFS EN 61340-5-1 mukaisen ionisaattorien testausyksikön.<br />
Sarja sisältää:<br />
- varauslevyn,<br />
- suurjännitevaraajan +/- 1000V DC<br />
- telineen mittarille<br />
- kuljetuslaukun mittarille ja varusteille<br />
Tuotekoodi Nimi Hinta EUR<br />
CPS-022 EFM-022 mittari CPS-022 optiolla varustettuna, omassa laukussa 1 147,00<br />
EFM-022/R Staattisen sähkönkentän mittari varusteineen 873,00<br />
TREK Varausanalysaattorit<br />
Valitse neljästä eri vaihtoehdosta sinulle parhaiten soveltuva malli!<br />
Kaikille malleille on tarjolla kaksi eri kokoista varauslevyä.<br />
Standardilevy 150x150mm yhdessä TRIPOD kolmiojalan kanssa<br />
helpottaa työpisteen ionisaattorien kalibrointia.<br />
TREK Varausanalysaattorien varusteet<br />
Varauslevy.<br />
Tuotekoodi Nimi Hinta EUR<br />
TRIPOD kolmiojalka isolle levylle 130,00<br />
43433 kuljetuslaukku 156/157, optio 230,00<br />
9619-15VDC verkkolaite 60,00<br />
156P-C25X25-S3M Varauslevy, 20pF, 25x25mm 650,00<br />
156AP-C150X150-R3M Varauslevy, 20pF, 150x150mm 710,00<br />
K<br />
K<br />
256<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
256
<strong>ESD</strong>-<strong>mittalaitteet</strong><br />
Varausanalysaattorit<br />
TREK 156A-CE<br />
- helppokäyttöinen perusmalli<br />
- jännitenäyttö +/- 1100V, 1V erottelu<br />
- purkkausaikanäyttö 0 - 9999s, 0,1s erottelu<br />
- raja-arvot aseteltavissa manuaalisesti<br />
- jänniteulostulo 1/200, 0,1%<br />
- sisäinen akku, 8h toiminta-aika<br />
- varauslevyt optiona<br />
Tuotekoodi Nimi Hinta EUR<br />
156A-CE Trek varausanalysaattori 2 650,00<br />
TREK 156A/1-CE<br />
- perusominaisuudet kuten 156A:ssa<br />
- RS-232 portti ja ohjelmisto<br />
- helppokäyttöisellä ohjelmistolla voidaan tallentaa mittaustulokset<br />
tietokoneelle<br />
- purkausaikakäyrät helppo liittää mittausraportteihin<br />
- varauslevyt optiona<br />
Tuotekoodi Nimi Hinta EUR<br />
156A/1-CE Trek varausanalysaattori 5 870,00<br />
TREK 157-CE<br />
- perusominaisuudet kuten 156A:ssa<br />
- USB-portti ja mittausohjelmisto<br />
- sisäinen muisti 1500:lle mittaukselle (ei tallenna purkauskäyriä)<br />
- varauksia poistava <strong>ESD</strong>-ulkokuori - soveltuu erinomaisesti<br />
puhdastilojen käyttöön<br />
- varauslevyt optiona<br />
Tuotekoodi Nimi Hinta EUR<br />
157-1K028 ilmankosteuden ja lämpotilan mittausyksikkö 157:lle 460,00<br />
157-1-CE Trek varausanalysaattori viivakoodin lukijalla 6 200,00<br />
157-CE Trek varausanalysaattori 5 780,00<br />
TREK 158-CE<br />
- perusominaisuudet kuten 156A:ssa<br />
- sisäinen värillien LCD-näyttö<br />
- sisäinen ohjelmisto täydellisillä mittausrutiineille<br />
- mittaustulosten tallennus PCMCIA-kortille<br />
- ei tarvitse ulkoista PC-laitetta tulosten tallentamiseen<br />
- varauslevyt optiona<br />
K<br />
Tuotekoodi Nimi Hinta EUR<br />
TREK 158-CE Trek varausanalysaattori + verkkolaite ja akku 6 950,00<br />
K<br />
257<br />
Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417<br />
alv 0 %<br />
257
Change language
