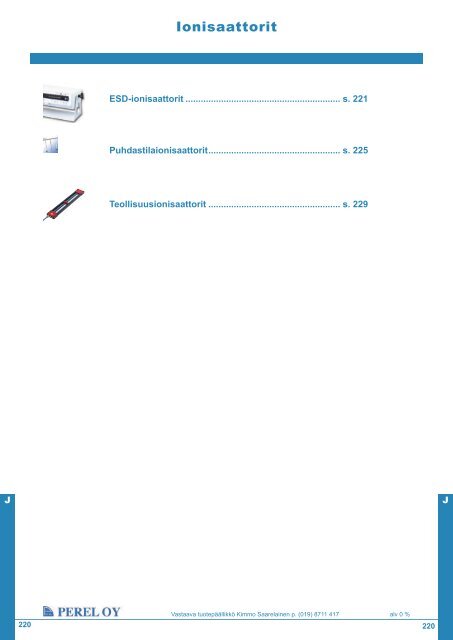

Ionisaattorit - Perel

Ionisaattorit

ESD-ionisaattorit ............................................................. s. 221

Puhdastilaionisaattorit .................................................... s. 225

Teollisuusionisaattorit .................................................... s. 229

J

J

220

Vastaava tuotepäällikkö Kimmo Saarelainen p. (019) 8711 417

alv 0 %

220


ESD-ionisaattorit

Simco Ionization for Electronics Manufacture

Simco:n ESD- ja puhdastilaionisaattorit ovat suunniteltu käytettäväksi ESD-herkkien

komponenttien yhteydessä tapahtuvaan staattisen sähkön neutralointiin. Nopea varauksen

purkautumisaika sekä vakaa ionitasapaino takaavat ionisaattoreiden luotettavan toiminnan.

Puhdastiloissa käytettäväksi tarkoitetut mallit täyttävät myös puhtausvaatimukset.

Puhallinionisaattorit

Simco Aerostat PC

Pieni, kevyt ja helposti liikuteltava ionisaattori työpöydän pistemäiseen

ionisointitarpeeseen.

· Portaattomasti säädettävä puhallinnopeus

· Puhallusilman lämmitysmahdollisuus kytkimellä

· Patentoitu purkauselektrodien puhdistusmekanismi Point Cleaner

· Ionisoinnin merkkivalo

· Ionitasapaino 0V ± 5V

· Purkautumisaika < 2 s 1000V:sta 100V:n, 30 cm:n etäisyydeltä

mitattuna, puhallinnopeus Max-asennossa

· Ionisointisalue n. 30 x 150 cm

· Mitat (LxKxS) 14 x 22 x 8 cm, paino 2,4 kg

Tuotekoodi Nimi Hinta EUR

4003368 Simco Aerostat PC 597,00

Simco Aerostat XC

Koko työpöydän levyinen ionisointisalue.

· 3-nopeuksinen puhallin




· Ionitasapaino 0V ±5V

· Purkautumisaika < 2 s 1000V:sta 100V:n, 30 cm:n etäisyydeltä





4002667 Simco Aerostat XC 656,00

J

Simco Aerostat Guardian

Työpöydän ylle. Ionisointialue kattaa koko työpöydän alueen.

· Portaattomasti säädettävä puhallinnopeus

· Kolme erillistä puhallinta




· Loisteputkivalaisin 13W kytkimellä

· Ionitasapaino 0V ±5V

· Purkautumisaika 6 s 1000 V:sta 100 V:n, 45 cm:n etäisyydeltä




J


4004261 Simco Overhead Aerostat Guardian 968,00

221


alv 0 %

221



Simco minION 2

- Patentoitu DOCC -tekniikka

- Steady-state DC -toiminta

- on/off-kytkin

- Puhallustehon säätö trimmerillä

- Teholähteeseen voi kytkeä kolme ionisaattoria

- Purkausaika: 1000 - 100 V < 2 s, mitattuna 30 cm:n etäisyydeltä

- Ionitasapaino: +/- 10 Volts, automaattisesti säätyvä

- Syöttöjännite: 24 VAC (verkkoadapteri), 250 mA, 6 W

- Ionisointialue: 30 cm x 120 cm

- Koko: 98 x 136 x 60 mm (sisältää kiinnitystelineen)

- Paino 0,5 kg


4011424 Ionisaattori ilman teholähdettä 415,00

4011426 Ionisaattori ja teholähde 230 V 50 Hz 472,00

Paineilmatoimiset ionisaattorit

Simco Top Gun

Top Gun 3

Soveltuu käytettäväksi paikoissa, joissa vaaditaan erittäin

hyvää ionitasapainoa.

- Ergonomisesti muotoiltu kahva

- Elektroninen liipaisin ilmalle

- Ilmavirtauksen säätö portattomasti kahvassa

- Ionisoinnin merkkivalo kahvassa

- Suodatinpatruuna kahvassa (0,2 ìm), vaihdettavissa

- Kahva ja kaapeli varauksia purkavaa muovia

- Elektronisesti säätyvä ionitasapaino 0V ± 15V

- Purkautumisaika 1,3 s 1000V:sta 100V:n, 15cm:n etäisyydeltä

mitattuna, 2,1 bar:n syöttöpaineella

- Max syöttöpaine 7 bar, ilma (kuiva, puhdas) tai typpi

- Ohjausosan mitat (LxKxS) 132 x 164 x 85 mm, paino 2,7 kg

- Kahvan paino 185 g, kaapeli 115 g/m


4010470 Simco Top Gun 3 + kaapeli 2,1 m 851,00

4006600 Simco Top Gun 3 + kaapeli 4,2 m 898,00

Simco orION

orION

J

Erittäin tarkka ionisointisuutin tuotantokoneasennuksiin.

Ionisointia ohjataan releellä tms. tuotantokoneesta saatavalla signaalilla.

- Suutin ja kaapeli varauksia purkavaa muovia

- Suodatinpatruuna (0,01um) vaihdettavissa

- Elektronisesti säätyvä ionitasapaino 0 +/- 15V

- Purkautumisaika



Paineilmatoimiset ioinisointisuuttimet

Japanilainen Matsushita-konserniin kuuluva SUNX valmistaa erittäin pienikokoisia

ionisaattoreita staattisen sähkön poistamiseen. ERV-ionisaattorien toiminta perustuu

suurtaajuiseen AC-jännitteeseen. Tekniikka mahdollistaa erittäin nopeat purkausajat (<

2s) ja erinomaisen tasapainon (+/- 15V).

Paineilmaverkkoon kytkettävä ERV-ionisaattori tarvitsee toimiakseen 24V DCjännitteen.

Siksi SUNX-ionisaattori on helppo sijoittaa vaik ka tuotantokoneen sisälle.

Ionisoitu paineilma voidaan suunnata tarkasti haluttuun kohtaa käyttäen erilaisia

suuttimia. Ionisointi voidaan kytkeä /pois lkoisella ohjauksella. Tämä vähentää laitteen

huoltotarvetta sekä pidentää huomattavasti sen käyttöikää. Ionisaattorin diagnostiikka

ilmoittaa automaattisesti likaantuneesta ionisointineulasta tai muusta toimintahäiriöistä.

Sunx ERVS01-sarja

ERVS01-sarja

ERVS01 on ionisaattori, johon on liitettävissä useita erilaisia

suuttimia: suihkusuutin, verhosuutin, muotosuutin, letkusuutin.

- virrankulutus 70 mA

ERVS-BAR

ERVS-SHAPETUBE

ERVS-SHOWER

ERVS-SOFTTUBE

J


ERVS-BAR-200 ionisaattori ja verhosuutin 200mm 1 223,00



ERVS-SHAPETUBE-112 ionisaattori ja muotosuutin 112mm 1 063,00



ERVS-SHOWER ionisaattori ja suihkusuutin 987,00

ERVS-SOFTTUBE-500 ionisaattori ja letkusuutin 500mm + pidike 1 183,00

ERVS01-sarjan optiot


ERAF10 paineilman suodatin 40l/min 68,00

ERAF20 paineilman suodatin 80l/min 78,00

ERV-538757 verkkolaite 230VAC/24VDC 210mA 43,00

ERVANT varaosaneula, volframi 49,00

ERVCCJ2 jatkokaapeli 2m 16,00



J

223


alv 0 %

223



ERVW-sarja

ERVW-ionisaattoreita on helppo kytkeä sarjaan läpikytkettävän

jännitesyötön ja

paineilman avulla. Ionisointi toimii erittäin pienellä ilmamäärällä,

jolloin käyttökustannukset pysyvät alhaisina. Kaksi erillistä suutinta on

suunnattavissa erikseen.

- virrankulutus 120 mA


ERVW ionisaattori, volframi-neuloilla 1 154,00

ERVW10 ionisaattori, pii-karbidi -neuloilla 1 426,00

ERVW-sarjan optiot


ERV-538757 verkkolaite 230VAC/24VDC 210mA 43,00

ERVWANT varaosaneula, 2 kpl, volframi 106,00

ERVWAR80 yhdysjohto, 80cm + ilmaliitin 81,00

ERVWCC2 jatkokaapeli 2m 16,00



J

J

224


alv 0 %

224


Puhdastilaionisaattorit

Staattisen sähkön hallinnalla saavutetaan usein merkittäviä parannuksia tuotantoon puhdastiloissa.

Ionisointi on ainoa tapa poistaa varauksia sellaisista materiaaleista, joita ei kyetä maadoittamaan tai

joissa maadoitus aiheuttaisi staattisen sähkön purkauksen (varautunut piikiekko koskee metalliin).

Staattisen sähkön aiheuttamia ongelmia puhdastilassa:

- ESD:stä johtuvat viat ja vauriot tuotteessa

- ESA:n (sähköinen attraktiovoima) aiheuttamat partikkelikontaminaatiot tuotteessa

- Staattisen sähkön purkauksessa muodostuva EMI aiheuttaa prosessilaitteiden toimintahäiriöitä

Ionisointipuhaltimet

Guardian CR2000 - 2 tai 3 puhallinta

- balanssi 0 ± 5 V

- 1000 - 100 V purkausaika 3s

- ionisointibalanssi ja output monitoroitu

- rakenteissa ei ole silikonia, puhallinten moottorit koteloitu

- hyväksytty ISO 4 puhdastiloihin


4008705 Guardian CR2000 - 3 puhallinta 1106,00

4008730 Guardian CR2000 - 2 puhallinta 1 077,00

Centurion DC

- balanssi 0 ± 3 V

- 1000 - 5 V purkausaika 5s

- ionisointibalanssi ja output monitoroitu

- rakenteissa ei ole silikonia, puhaltimen moottori koteloitu

- koko: 24 cm x 20.8 cm x 8.6 cm

- kaksi puhallusnopeutta (low/high)

- soveltuu ISO4-8 -puhdastiloihin

Katso myös Simco minION 2 (soveltuu ISO-7-8 -tiloihin).


4009408 Centurion DC 625,00

Ionisointikiskot

Tilattaessa määriteltävä:

- kiskon aktiivinen (tehollinen) pituus (kiskon kokonaismitta on aina pidempi)

- kaapelin ulostulo: valittavissa piirustusten mukaisesti, oletuksena suora

- suurjännitekaapelin pituus ja materiaali, oletuksena 3m metallivaipalla suojattu kaapeli

J

ScorpION 3

- Simcon uusi ionisointikisko, Pulse DC, Steady State DC ja Peak Reduction

- epäsymmetrisellä emitterijaolla saavutetaan tasainen ja erittäin nopea ionisointi koko kiskon pituudelta

- emittereinä piikarbidi (ISO 3 – ISO 4) tai volframi (ISO 4 – ISO 8)

- voidaan kytkeä sarjaan RJ11-kaapelilla

- kaksiväriset ledit: vihreät kuvaavat toimintaa ja punainen hälytystä

- kaukosäätö

- ulkopuolista kontrolleria ei tarvita!

- myös muita pituuksia saatavilla

J

Tuotekoodi Nimi Muuta Hinta EUR

4011547 scorpION 3 ionisaattori, 61cm 7 volframi-emitteriä 751,00

4011548 scorpION 3 ionisaattori, 91cm 11 volframi-emitteriä 939,00

4011554 scorpION 3 ionisaattori, 61cm 7 piikarbidi-emitteriä 935,00

4011555 scorpION 3 ionisaattori, 91cm 11 piikarbidi-emitteriä 1 092,00

4011574 scorpION 3 kaukosäädin - 611,00

4051329 scorpION 2/3 virtalähde 230V/50Hz 79,00

5051249 scorpION 3 vaihtoemitterit, volframi (11 kpl) - 79,00

225

Vastaava tuotepäällikkö Kimmo Sami Hautala Saarelainen p. (019) p. 8711 (019) 422 8711 417

alv 0 %

225



Lab Rat

- todella pieni ionisaattori, mitat vain 7,5 x 4,8 x 9,8 cm!

- toimintaperiaate Steady State DC

- ei aiheuta ilmavirtoja puhdastilaan

- prosessilaiteasennuksiin

- työpisteasennuksiin saatavilla säädettävä laitejalusta

- sisältää 230 V/50 Hz virtalähteen


4010090 Lab Rat (per kpl) 472,00

FusION

- prosessilaiteionisointiin

- Steady State DC, kontrolloitu balanssi

- emittereinä germanium tai volframi

- voidaan ketjuttaa toisiinsa

- puhallin lisävarusteena

- saatavilla myös paineilmalla toimiva ”air-assist” -malli

FusION

Air-ASSIST

FusION

tuulettimella


4010446 fusION-ionisaattori, piikarbidi-emitterit 788,00

4010447 fusION-tuuletinyksikkö 79,00

4010449 fusION-virtalähde 79,00

4010577 fusION-ionisaattori, volframi-emitterit 683,00

4010831 fusION-ionisaattori, air-assist 730,00

J

J

226

Vastaava tuotepäällikkö Kimmo Sami Hautala Saarelainen p. (019) p. (019) 8711 422 8711 417

alv 0 %

226



Huoneionisointi

Gemini LV -huoneionisointijärjestelmä

J

- puolijohdeteollisuuden laminaarien tilojen ionisointiin

- kontrollerit joko 30 tai 100 modulille

- järjestelmän valvonta helppokäyttöiseltä digitaaliselta näytöltä

- voidaan liittää myös PC-pohjaiseen valvontaympäristöön

Kytketään sarjaan RJ-45 tiedonsiirtokaapeleilla, kaapeleissa kulkee sekä

käyttöjännite että ohjaus- ja kommunikointisignaalit modulien ja kontrollerin välillä.

Modulin teholähteenä Simcon ionisointia varten kehittämät ionisointimuuntajat.

Eristävä anturiputki tekee anturista aikaisempaakin tarkemman.

Moduli mittaa jatkuvasti ionisointia anturillaan; moduli kykenee silloin

hienosäätämään toimintaansa todellisen ionisointitilanteen ja ympäristön

vaihtelujen mukaan.

Kaksiväriset led-valot moduleissa.

Emitterien varret valitaan kohteen mukaan, pituudet 4”, 6” ja 10”.

Emittereinä germanium (ISO 3 – ISO 4) ja volframi (ISO 4 – ISO 5).

Moduleilla yksilöllisesti asetettavat Pulse DC, Steady State DC ja Off –toimintatilat.

Jokaisen modulin ionisointibalanssi ja teho voidaan säätää kauko-ohjaimella

optimaaliseksi.

Saat meiltä halutessasi ionisointijärjestelmän ja ”avaimet käteen”:

- ionisointisuunnittelu

- asennus

- kalibrointi

- mittauspöytäkirja

- vuosittaiset kalibroinnit

J

227

Vastaava tuotepäällikkö Kimmo Sami Hautala Saarelainen p. (019) p. 8711 (019) 422 8711 417

alv 0 %

227


Teollisuusionisaattorit

Ionisaattorin toimintatesteri

Helppokäyttöinen kynätesteri AC-suurjännitteen tunnistamiseen. Ei

tarvitse paristoa tai jännitelähdettä. Kynän merkkilamppu ilmoittaa

suurjännitteen löytymisen niin kiskoista kuin teholähteestä


02.06.00.0000 Static Bar Checker 66,00

Staattisen sähkökentän mittaus

FMX-003

- Pieni ja kätevä sähkökentän mittalaite

- Mittausalue 0 - ±20 kV, ± 10%

- Mittausetäisyys 25mm, LED-kohdistuksella

- Automaattinen nollaustoiminto

- Numero- ja graafinen lukema värilliseltä LCD-näyttöltä

- Näytön lukitus

- Teholähteenä 9V neppariparisto

Pienikokoinen ja helppokäyttöinen mittari on erinomainen väline staattisten sähkökenttien

paikallistamiseen ja mittaamiseen. Mittausetäisyyden valinta on täsmällistä LEDkohdistimella.

Varusteisiin kuuluvan varauslevyn ja mittarin ioni-tasapainomittausalueen

avulla voidaan tarkistaa ionisaattorin ionitasapaino käyttötilanteessa.


FMX-003 Staattisen sähkökentän mittari varusteineen 578,00

EFM-022/R

Fieldmill-periaatteeseen perustuva käsimittari.

- LCD-näyttö, lukema V:na

- Mittausetäisyys valittavissa: 1, 2, 5, 10 tai 20cm

- Näytön lukitus

- Teholähteenä 9V akku

- Vakiovarustus: laukku, akku, laturi ja maadoitusjohto

Mittausalueet

Etäisyys cm Alue kV Erottelu V

1 0-10 1

2 0-20 2

5 0-50 10

10 0-100 10

20 0-160 20

J

J


EFM-022/R Staattisen sähkönkentän mittari varusteineen 873,00

228


alv 0 %

228



Ionisointikiskot

Tilattaessa määriteltävä:

- kiskon aktiivinen (tehollinen) pituus (kiskon kokonaismitta on aina pidempi)

- kaapelin ulostulo: valittavissa piirustusten mukaisesti, oletuksena suora

- suurjännitekaapelin pituus ja materiaali, oletuksena 3m metallivaipalla suojattu kaapeli

MEB

Toimintaetäisyys 10 – 30 mm

Ratanopeus < 250m/min

Runko eloksoitu alumiiniprofiili, 17 x 20mm

Suurjännite kapasitiivisesti kytketty, kosketusturvallinen

Suurjännitekaapeli metallivaippasuojattu, vakiona 3m

Kaapelin ulostulo suora / 90°-kulma

Teholähde (optio) A2A7S, 7 kV AC

MEJ



Runko eloksoitu alumiiniputki, Ø 18mm





Type SS

Toimii pienemmällä suurjännitteellä, vähemmän lian aiheuttamia läpilyöntejä!



Runko eloksoitu alumiiniprofiili

Suurjännite suoraan kytketty, sähköiskun vaara!

Malli 1/2 SS 13,5 x 16,5mm

Malli 3/4 SS 20,5 x 23,0mm




J

EP-SH-N

Toimintaetäisyys 10 – 150 mm (optimi 50mm)







J

229


alv 0 %

229



P-SH-N

Kahdella ionisointineularivillä

Toimintaetäisyys 10 – 600 mm (optimi 50 – 100mm)







P-SH-N-AIR

Paineilmaputkella tehostettu ionien siirto kohteeseen








P-SH-N2

Suuria ratanopeuksia varten (>250m/min).

Kaksoiskisko kahdella suurjännitekaapelilla.

Toimintaetäisyys 10 – 50 mm (optimi 25 mm)





Kaapelin ulostulo suora

Teholähde (optio) LB 2A7S, 7 kV AC

P-SH-H-EX

Ionisointikisko räjähdysalttiisiin (ATEX) kohteisiin





EX-teholähde kiinteä, mitat 75 x 96mm, 5m kiinteä verkkojohto

J

MaxION

Pienikokoinen, mutta tehokas ionisointisauva!

Helppo asentaa ja puhdistaa.

Toimintaetäisyys 40 – 400 mm (optimi 40 - 80mm)


Runko lasikuitu, 16 x 22mm



Kaapelin ulostulo suora


J

230


alv 0 %

230



PerforMAX 3

Järjestelmän rakenne (ks viereinen kuva):

Järjestelmän käyttöjännite on 24VAC. Jänniteadapteri (24W)

syöttää tarvittavan virran ohjainyksikölle. Ohjainyksikkö ohjaa

suurjänniteteholähteen syöttöä sekä tarkkailee ionisointikiskojen

toimintaa. Hälyttää toimintahäiriöistä ja likaisista neuloista.

Teholähde syöttää suurjännitteen (± 10kV) kahden ulostulon kautta

ionisointikiskoille. Yksi teholähde voi syöttää yhteensä yhdeksän

metriä ionisointikiskoja 12m kaapeloinnilla.

Ohjausyksikön optiona voidaan valita liityntä tietokoneelle, jolloin

tietokoneella pystytään seuraamaan ionisointikiskojen toimintata

soa ja ionitasapainoa. Ohjelmisto hälyttää myös ionisointineulojen

epäpuhtaudesta tai mahdollisesta järjestelmäviasta. Ohjelmiston

avulla kerätyt tiedot voidaan tallentaa tietokoneen muistiin valitulla

aikajänteellä. Erinomainen ominaisuus yrityksen laatuseurantaa

ajatellen.

Tehokkaan ionituoton ansiosta voi kiskojen asennus vaihdella

ionisoitavasta kohteesta 5 – 50cm. välillä. Ionisointi toimii vaikka

kohteen nopeus olisi jopa yli 750m/min. Kiskoja on saatavilla 22

– 385cm mittaisina.

J

ThunderION

Simco B.V Hollanti on julkaissut vallankumouksellisen

ionisointikiskon. ThunderION kiskon ainutlaatuinen suunnittelu ja

rakenne tekevät siitä käänteentekevän välineen staattisen sähkön

poistossa. Vankkarakenteinen lasikuiturunko sisältää itsessään

suurjännitelähteen joten se ei tarvitse erillistä teholähdettä.

Käyttöjännitteenä on 24V DC. Matalataajuinen suurjännite joka

kytketään kiskon suurjännite-elektrodeihin synnyttää vahvan

ionipilven. Tästä syystä kiskon toimintaetäisyys on jopa 1000mm.

Ionien siirtämiseen ei tarvitse erillistä puhallinta tai paineilmaa.

Kiskoja voidaan käyttää esim. muovikassien valmistuksen yhteydessä

tai materiaalien kiinni rullaamisessa.

ThunderION on helppo asentaa paikoilleen kätevien kiinnikkeiden

avulla. Laitteen puhdistaminen on erittäin nopeaa. Elektrodit ovat

työkalulla irroitettavissa, jos niissä ilmenee vaihdon tarvetta.

J

ThunderION in action

231


alv 0 %

231



Teholähteet

A-sarjan suurjänniteteholähteet

Kaikkien mallien ensiöjännite 230V AC 50Hz.

Kaikilla malleilla CE-hyväksyntä.

Metallikuoriset kotelot IP 54 suojattuja.

Teholähteitä on saatavilla myös 110V 60Hz -jännitealueelle.

A2A4S

Sopii mm. SS-kiskoille.

- toisio 4 kV AC, 50Hz

- ulostulojen määrä: 4kpl

- maksimi kuormitus 12m yht (kaapelit + ionisaattorin aktiivinen pituus)

- verkkokytkin ja suurjänniteindikaattori


08.05.25.4000 A2A4S 513,00

A2A4BHR

Kuten edellinen malli mutta lisättynä seuraavilla optioilla:

- B, ionitasapainon säätö

- H, suurjännitteen hälytysulostulo

- R, suurjännitteen ulkoinen ohjaus


08.05.25.4600 A2A4BHR 730,00

A2A7S

Eniten myyty perusmalli.



- maksimi kuormitus 12m (yht. kaapelit + ionisaattorit)



08.05.25.7000 A2A7S 513,00

A2A7BHR






08.05.25.7900 A2A7SBHR 730,00

J

A2A5G

Sopii Cobra-paineilmapistoolille.






08.05.25.5700 A2A5G 571,00

A2A5S

Sopii mm. MaxION-kiskolle.






08.05.25.5000 A2A5S 513,00

J

232


alv 0 %

232



LB-sarjan suurjänniteteholähteet

Kaikkien mallien ensiöjännite 230V AC 50Hz.

Kaikilla malleilla CE-hyväksyntä.

Metallikuoriset kotelot IP 54 suojausluokassa.

Teholähteitä on saatavilla myös 110V 60Hz -jännitealueelle.

LB2A4S

Sopii mm. Conveyostat® laitteelle.

- toisio 2 x 4 kV AC, 50Hz, 180°-vaihesiirrolla

- ulostulojen määrä: 4kpl / vaihe

- maksimi kuormitus 12m/vaihe (yht. kaapelit + ionisaattorit)

- verkkokytkin ja suurjänniteindikaattori molemmille vaiheille


08.34.62.5480 LB2A4S 1 055,00

LB2A7S

Sopii mm. P-SH-N2-ionisointikiskolle.

- toisio 2 x 7 kV AC, 50Hz, 180°-vaihesiirrolla

- ulostulojen määrä: 4kpl / vaihe

- maksimi kuormitus 12m/vaihe (yht. kaapelit + ionisaattorit)

- verkkokytkin ja suurjänniteindikaattori molemmille vaiheille


08.34.62.5780 LB2A7S 1108,40

LB2A7BHR






08.34.62.5790 LB2A7BHR 1770,00

J

J

233


alv 0 %

233



Ionisointipuhaltimet

AS-10

Omalla moottorilla varustettu ionisoiva puhallin.

Sisältää kolme ionisointikiskoa.

Optiona saatavissa myös tulevan ilman suodattimet.


Toimintaleveys 250 mm

Suurjännitekaapeli metallivaippasuojattu PVC, 3m

Tuulettimen moottori 230V, 50Hz, 0,23A

Moottorin kaapeli neopreeni-kumi, 3m

Runko maalattu teräs

Paino 4,8 kg



06.00.25.1003 AS-10 1 021,10

AS-20

Omalla moottorilla varustettu ionisoiva puhallin.

Sisältää kolme ionisointikiskoa. Optiona saatavilla tulevan ilman

suodattimet.


Toimintaleveys 500 mm

Suurjännitekaapeli metallivaippasuojattu PVC, 3m




Paino 7,7 kg



06.01.25.1003 AS-20 1 157,90

HP-N-Ex

Omalla moottorilla varustettu ionisoiva puhallin Ex-tiloihin (ATEX)

Sisältää kaksi ionisointikiskoa ja kiinteän suurjänniteteholähteen.

ATEX-luokitus:

- moottori II 2 G Eex II T4

- HV-tehol. II 2 G Ex sm IIA T4


Toimintaleveys 380 - 580 mm



HV-teteholähteen kaapeli neopreeni-kumi, 5m


Paino 12,5 kg

J


06.10.85.2006 HP-N-Ex 3 331,00

J

234


alv 0 %

234



SENTRY

Omalla moottorilla, sisäisillä ionisointikiskoilla ja

suurjänniteteholähteellä varustettu puhallin. Patentoitu

ionisointineulojen puhdistusharja. Kolmiasentoinen

puhallustehonsäätö. Kiinnitysjalusta vakiona. Optiona saatavilla

tulevan ilman suodattimet.

Toiminta-alue 90 x 1800 mm

Käyttöjännite 230V, 50Hz, 0,5A


Mitat 391x114x206 mm

Paino 7,9 kg


06.60.20.0000 SENTRY 899,60

BlowION

Alumiiniprofiiliin rakennettu ionisoiva puhallin. Sisäinen

suurjänniteteholähde ja ionisointikisko. Patentoitu ionisointineulojen

puhdistusharja. Helppo asentaa ja huoltaa. Saatavana 10:llä eri

vakioleveydellä. Hälytysvalo suurjänniteongelman yhteydessä.

Optiona tulevan ilman suodatus puhallustehon säätö ja saranoidut

kiinnityskulma.

10 eri vakioleveyttä!

Kokonaisleveys 731 - 2171 mm

Aktiivinen leveys 520 - 1960 mm

Toimintaleveys /1m 720 - 2160 mm

Käyttöjännite 110 - 240V, 50/60Hz (230W/230V)

Käyttölämpötila 0 - 50 °C

Runko maalattu teräs ja eloksoitu alumiini

Paino 11 - 25 kg

Optiot: ilmansuodatin, elektroninen puhallustehon säätö, saranoitu

kiinnityskulma

J

J


09.07.xxxx BlowION 1 664,50 - 3 818,40

235


alv 0 %

235



Ionisoivat paineilmapistoolit

Poistaa tehokkaasti staattiset sähkövaraukset erilaisilta pinnoilta (mm. muovisäiliöiden ja -veneiden

valmistajien suosiossa). Staattisen sähkön poisto auttaa pitämään pinnat puhtaampina. Erinomainen

apuväline muoviosien puhistukseen ennen maalausta.

Ionisointipistoolit poistavat staattisen sähkön kiinnipitävä voiman ja siksi ne puhdistavat normaalia

paineilmaa tehokkaammin pölyt, liat ja työstöjätteet.

Yhdistämällä tehokas paineilma ionisointiin saadaan paras mahdollinen puhdistusjälki.

ES-2J

Alumiinivalurunkoinen pistooli kovaan teolliseen käyttöön. Yksi A2A7S

teholähde jaksaa syöttää maksimissaan 12m suurjännitekaapelia +

pistooli(t).



Suurjännitekaapeli metallivaippasuojattu

Käyttölämpötila 60°C, maksimi

Paineilman kulutus 275 l/min / 2 Bar

Runko alumiinivalurunko / ruostumaton teräs

Paino 1,1 kg



05.05.00.1003 HV-kaapeli 3m 580,00

05.05.00.1009 HV-kaapeli 9m 692,00

05.05.00.1006 HV-kaapeli 6m 634,00

COBRA

Iskunkestävästä muovista valmistettu pistooli kovaan teolliseen

käyttöön. Pistoolin ejektorirakenne moninkertaistaa (6:1) paineilman

puhallustehon. Suurjänniteneulan puhdistustarve on lähes olematon

koska se sijaitsee keskellä ilmavirta joka pitää sen puhtaan. Neula on

suojassa myös käyttäjän tahattomilta kosketuksilta.

Yksi A2A5G teholähde jaksaa syöttää maksimissaan 12m suurjänni

tekaapelia + pistooli(t).


Suurjännitekaapeli PVC / PE muovia

Käyttölämpötila 55°C, maksimi

Paineilman kulutus 400 l/min / 3,5 Bar

Runko iskunkestävä muovi

Paino 750 g (6m kaapeli mukana)

Teholähde (optio) A2A5G, 5 kV AC


05.06.20.0010 HV-kaapeli 12m 732,00

05.06.20.0006 HV-kaapeli 6m 676,00

J

J

236


alv 0 %

236



Ionisoivat paineilmasuuttimet

HE-SARJA

Paineilmaverkkoon kytkettävällä HE-suuttimella puhalletaan ionisoitua

paine ilmaa kohteeseen. HE-THRU suutin asennetaan haluttuun

kohtaan HE-END -suuttimen suurjännitekaapelia. Yhdessä HVkaapelissa

voi olla useita HE-THRU -suuttimia.


Ilmanpaine 0,2 - 7 bar,

Paineilma varustettava veden- ja öljynerottimilla

Paineilmaliityntä 1/8 NPS sovite

Suurjännite virranrajoitin, kosketusturvallinen

Suurjännitekaapeli PVC-muovi, optiona myös metallivaippasuojattuna

Kiinnitys muovinen kiinnityskulma vakiona



16.06.01.0001 HE-END, 3m kaapeli 148,00



16.06.00.0090 HE-THRU 109,00

Ionisoivat ilmaveitset

Airknife + MEB-KISKO

Muut leveydet: pyydä tarjous

Toimintaetäisyys 150 - 3000 mm

Ilmanpaine 0,7 - 7 bar,

Paineilma varustettava veden- ja öljynerottimilla

Paineilmaliityntä G 1/4 - 19

Paino 2,6kg/m

Materiaali alumiini

Suurjännitekaapeli 3m, metallivaippasuojattuna


Tuotekoodi Tehollinen leveys Hinta EUR

15.02.00.3100 76 mm 492,00

15.02.00.6100 150 mm 526,00

15.02.01.2100 300 mm 716,00

15.02.01.8100 450 mm 817,00

15.02.02.4100 600 mm 896,00

J

Airknife + P-SH-N-EX-KISKO

Muut leveydet: pyydä tarjous

Teholähde kiinteä

EX-hyväksyntä II 2 G Ex sm IIA T4

Ensiökaapeli 5m kumikaapeli, kiinteä

Muut tiedot kts. AIRKNIFE+MEB

J

Tuotekoodi Tehollinen leveys Hinta EUR

15.96.00.6001 150 mm 1 308,00

15.96.01.2001 300 mm 1 545,00

15.96.01.8001 450 mm 1 696,00

15.96.02.4001 600 mm 1 826,00

237


alv 0 %

237



Typhoon Ilmaveitsi

Edullinen vaihtoehto kalliille kompressorilla tuotetulle paineilmalle.

SIMCO:n kehittämän TYPHOON-ilmaveitsen toiminta perustuu

alumiiniprofiilista tehtyyn sylinteriin johon syötetään suurnopeuspuhaltimella

synnytettyä paineilmaa. Alumiinisylinterin kapea ilmarako moninkertaistaa

paineilman tehon ja saa aikaiseksi tehokkaasti puhdistavan ilmaveitsen.

TYPHOON on käyttökustannuksiltaan 30 - 70 % edullisempi kuin normaaliin

paineilmaan perustuva ilmaveitsi.

TYPHOON-suulake varustetaan EP-SH-N- tai Ex-hyväksytyllä ATEX-tilaan

soveltuvalla P-SH-N-EX -ionikiskolla. Ionisoidun paineilman puhdistuskyky

on moninkertainen tavalliseen paineilmaan verrattuna.

Suurnopeuspuhaltimen koko valitaan TYPHOON-suulakkeiden ja putkiston

kokonaispituuden mukaan. Puhallin voidaan varustaa tuloilman suodattimella

ja äänen vaimennuksilla.

J

J

238


alv 0 %

238



Kalvonpuhdistuslaitteet

Simcon kalvonpuhdistuslaitteet on suunniteltu poistamaan pölyä ja likaa erilaisilta kalvoilta.

Tyypillisiä käyttökohteita ovat paperi- ja muovikalvojen puhdistaminen ennen painamista sekä lääke- ja elintarviketeollisuuden

p

Simcon kalvonpuhdistimet poistavat pölyn ja lian alipaineella eli imuritoiminnolla. Tällä menetelmällä pöly todella poistetaan, eikä sitä vain

puhalleta ilmaan leijumaan. Yhdistämällä imusuulakkeeseen staattisen sähkön poistajat (ionisointisauvat) ja puhdistusharja saadaan paras

mahdol

DD-type

PAPERIKALVOJEN PUHDISTAMISEEN

DD-tyypin suulakkeita toimitetaan 60 - 1800 mm levyisinä. Suulakkeet on varustettu kahdella

MEB-ionisointisauvalla ja luonnon harjaksista tehdyllä harjalla. Ionisointisauvat tarvitsevat

erillisen 7 kV AC suurjännitelähteen A2A7S.

SIMVAC-pölynimuriyksikkö teollisuuskäyttöön. Tehokas 3-vaihemoottori saa aikaiseksi

voimakkaan imun, joka kytketään suulakkeeseen erikseen tilattavilla letkuilla. Pyörillä

varustettu laite painaa 55 kg ja sen korkeus on 1250 mm. Pölysäiliön koko on 75 litraa.

Simvac 11, moottorin teho 1,1 kW, < 250cm suulakepituuksille

Simvac 22, moottorin teho 2,2 kW, > 250cm suulakepituuksille

J

NEUTRO-VAC ®

MUOVIKALVOJEN PUHDISTAMISEEN

Neutro-Vac ® -laitteisto on suunniteltu järeään käyttöön. Imuteho riittää poistamaan jopa 25 μm

hiukkaset.

Suulakkeet valmistetaan tapauskohtaisesti halutuilla mitoilla ja letkuliitoksilla. Suulakkeet varustetaan

sopivilla optioilla (ionisointikiskot, harja, paineilma tai Ex-teholähde). Suulakkeiden leveydellä ei ole

varsinaista ylärajaa. Ionisointisauvat tarvitsevat erillisen 7 kV AC suurjännitelähteen A2A7S.

VS-SARJAN IMURIT

Tehokas pölynpoisto tarvitsee tehokkaan 3-vaihejännitteeseen kytkettävän imurin. Imuri on saatavilla

kahdella moottoriteholla. Tehon valinta riippuu suulakkeiden kokonaispituudesta.

Imurin suodatuskyky on 99 % > 2,0 μm partikkeleille.

VS-1200 2,2kW

VS-1500 3,0kW

J

239


alv 0 %

239



Conveyostat ® materiaalinsiirtoputken ionisointiin

Käytettäessä pneumaattista materiaalinsiirtoa staattisella sähköllä

varautuville materiaaleille saattavat ne varausten voimasta tukkia

putkiston, tarttua syklonin seinämiin tai esim. jätesäiliö täyttyy liian

nopeasti. Näiltä ongelmilta vältytään käyttämällä Conveyostat ® - laitetta

poistamaan kuljetettavasta materiaalista staattiset sähkövaraukset.

CONVEYOSTAT ®

Järjestelmä koostuu aina 700 mm pitkästä putkielementistä, joka

asennetaan materiaalin siirtoputkistoon juuri ennen ongelmakohtaa.

Putkielementtiin on valmiiksi asennettu ionisointikiskot. Kiskojen

määrä riippuu putken halkaisijasta. Kiskoissa on 3 m suurjännitekaapelit

teholähdettä varten. Erikseen tilattava teholähde kuuluu

LB-sarjaan. LB-2A4S tuottaa 4kV AC jännitteen kaksivaiheisena.

Käyttämällä kaksivaiheista teholähdettä saadaan tehokas ionisointi

nopeastikin liikkuville materiaaleille. Conveyostat ® on saatavilla myös

ulkoasennuksiin sopivana.

Tuotekoodi Pituus Halkaisija Ionikiskoja Hinta EUR

03.20.06.0203 700 mm 50,8 mm 2 kpl 1 774,00

03.20.06.0223 700 mm 76,1 mm 2 kpl 1 876,00

03.20.06.0403 700 mm 101,6 mm 4 kpl 3 012,00

03.20.06.0423 700 mm 129 mm 4 kpl 3 133,00

03.20.06.0623 700 mm 154 mm 6 kpl 4 378,00

03.20.06.0633 700 mm 168 mm 6 kpl 4 441,00

03.20.06.0823 700 mm 204 mm 8 kpl 5 576,00

03.20.06.1003 700 mm 254 mm 10 kpl 6 733,00

03.20.06.1203 700 mm 304 mm 12 kpl 7 907,00

J

J

240


alv 0 %

240



Varaajageneraattorit

Simco on erikoistunut staattisen sähkön poiston ohella sähköstaattiseen kiinnittämiseen ja liimaamiseen. ECM-sarjan

varaajageneraattoreilla synnytetään runsaasti joko positiivisia tai negatiivisia ioneja. Näillä varauksilla saadaan aikaiseksi

t

ki

ansiosta ne ovat myös helppokäyttöisiä.

Laitteiden etäkäyttö 25-napaisen D-liitimen kautta:

- suurjännite pois/päälle

- jännitelukeman näyttö

- virtalukeman näyttö

- jännitteen ohjaus: 0-5V, 0-10V, 0-20mA tai 4-20mA

- ylikuormituksen indikaatio

- helppo ohjelmointi mikrokytkimien avulla


09.70.70.7000 ECM-30N 3 851,00

09.70.70.7100 ECM-30P 3 851,00

09.70.70.9000 ECM-60N 4 607,00

09.70.70.9100 ECM-60P 4 607,00

09.71.90.7000 ECM-N Lite 2 225,00

09.71.90.7100 ECM-P Lite 2 225,00

Perinteisiä käyttökohteita

- Tasokalvojen kiinnittäminen jäähdytystelaan

- Kalvon kiinnittäminen hylsyyn rullan vaihdon

yhteydessä

- Monikerros kalvojen kiinnittäminen toisiinsa

- Staattinen laminointi

- Kutistekalvon kiinnitys ennen uunitusta

- Lehti- tai kirjanippujen kiinnitys liikuttelun

ajaksi

- Inserttien lisääminen lehden väliin

-materiaalien niputus kuoreen laiton

yhteydessä

- IML, In Mold Labeling

J

J

241


alv 0 %

241



Varaajasauvat ja -kiskot

FLEX TAC

Laitesoveltuvuus:

Aktiivinen pituus:

Varren pituus:

Materiaali:

Paino:

Kaapeli:

Käyttölämpötila:

EMC-30

76mm

330mm

teräs/PCV/kumi

1,4kg

3m

60°C maksimi

Pikakiinnitys magneettijalalla. Joutsenkaulainen varsi

helpottavat sauvan asettelun vaikeisiin kohteisiin.


09.35.00.00.03 FLEX TAC 767,00

FIVE-POINT

Laitesoveltuvuus: EMC-Lite ja -30

Käyttöetäisyys: 25-50mm

Varren pituus: 165mm

Materiaali: teflon

Paino:

0,3kg

Kaapeli: 3m

Käyttölämpötila: 200°C maksimi


09.27.05.3003 FIVE-POINT 391,00

CLAW


Käyttöetäisyys: 50 - 100 mm



Paino:

0,3kg

Kaapeli: 3 tai 6m


Vaihdettavat neulakärjet. Pakkauksessa 12kpl kärkiä.


09.27.06.3006 6m kaapelilla 814,00

09.27.06.3003 3m kaapelilla 772,00

J

Linear 6-point (Blade)


Aktiivinen pituus: 45 mm

Toiminta-alue: 25 - 125 mm, ellipsi



Paino:

0,3kg

Kaapeli: 3 m


J


09.27.07.3003 Linear 6-point (Blade) 533,00

242


alv 0 %

242



HD-C

Varaajasauvan sisällä suojavastus estämään kipinöintiä generaattorin

vikatilanteita varten.

Tilausnumero: 09.28...

Laitesoveltuvuus: EMC-Lite, -30 ja -60

Aktiivinen pituus: 50 - 5 000 mm

Vaikutusalueen leveys: 40 mm


Paino:

1,3kg/m

Kaapeli: 3m


HD-R

Varaajasauvan sisällä suojavastus estämään kipinöinti generaattorin

vikatilanteissa. Lisäksi jokainen neula on varustettu erillisellä

vastuksella maakipinöinnin estämiseksi.






Paino:

1,8kg/m

Kaapeli: 3m


ARC Resistant Bar

Varaajasauvan sisällä suojavastus estämään kipinöinti generaattorin

vikatilanteisiin. Lisäksi jokainen neula on varustettu erillisellä

vastuksella maakipinöinnin estämiseksi. Jokainen yksittäinen neula

vaihdettavissa erikseen. Pidentää käyttöikää.





Paino:

3,1 kg/m

Kaapeli: pituus määritellään tilattaessa

Käyttöläm pötila: 90°C maksimi

J

J

243


alv 0 %

243

Ionisaattorit - Perel

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
