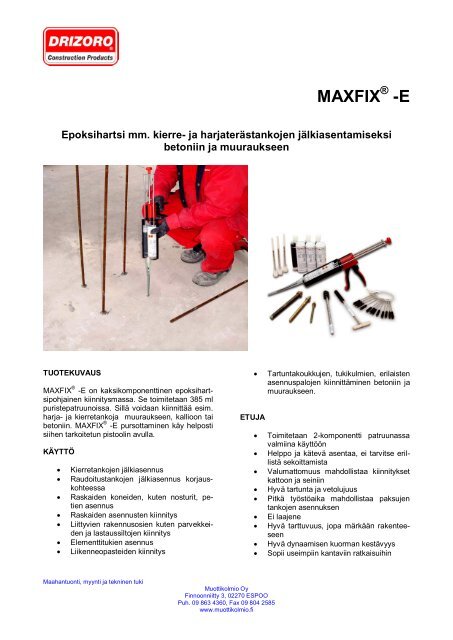

<strong>MAXFIX</strong> ® -E<br />
Epoksihartsi mm. kierre- ja harjaterästankojen jälkiasentamiseksi<br />
betoniin ja muuraukseen<br />
TUOTEKUVAUS<br />
<strong>MAXFIX</strong> ® -E on kaksikomponenttinen epoksihartsipohjainen<br />
kiinnitysmassa. Se toimitetaan 385 ml<br />
puristepatruunoissa. Sillä voidaan kiinnittää esim.<br />
harja- ja kierretankoja muuraukseen, kallioon tai<br />
betoniin. <strong>MAXFIX</strong> ® -E pursottaminen käy helposti<br />
siihen tarkoitetun pistoolin avulla.<br />
KÄYTTÖ<br />
· Kierretankojen jälkiasennus<br />
· Raudoitustankojen jälkiasennus korjauskohteessa<br />
· Raskaiden koneiden, kuten nosturit, petien<br />
asennus<br />
· Raskaiden asennusten kiinnitys<br />
· Liittyvien rakennusosien kuten parvekkeiden<br />
ja lastaussiltojen kiinnitys<br />
· Elementtitukien asennus<br />
· Liikenneopasteiden kiinnitys<br />
ETUJA<br />
· Tartuntakoukkujen, tukikulmien, erilaisten<br />
asennuspalojen kiinnittäminen betoniin ja<br />
muuraukseen.<br />
· Toimitetaan 2-komponentti patruunassa<br />
valmiina käyttöön<br />
· Helppo ja kätevä asentaa, ei tarvitse erillistä<br />
sekoittamista<br />
· Valumattomuus mahdollistaa kiinnitykset<br />
kattoon ja seiniin<br />
· Hyvä tartunta ja vetolujuus<br />
· Pitkä työstöaika mahdollistaa paksujen<br />
tankojen asennuksen<br />
· Ei laajene<br />
· Hyvä tarttuvuus, jopa märkään rakenteeseen<br />
· Hyvä dynaamisen kuorman kestävyys<br />
· Sopii useimpiin kantaviin ratkaisuihin<br />
Maahantuonti, myynti ja tekninen tuki<br />
<strong>Muottikolmio</strong> <strong>Oy</strong><br />
Finnoonniitty 3, 02270 ESPOO<br />
Puh. 09 863 4360, Fax 09 804 2585<br />
www.muottikolmio.fi
KÄYTTÖOHJEET<br />
PINNAN VALMISTAMINEN<br />
Varmista, että tartuntapinta on luja ja kiinteä. Poraa<br />
taulukon mukainen reikä. Esim. 8 mm tanko<br />
vaatii 10 mm reiän.<br />
Reiän syvyys valitaan<br />
tartunnan kuormituksen<br />
mukaisesti.<br />
Puhdista pöly reiästä<br />
paineilmalla tai imurilla.<br />
Varmista että kiinnitettävä<br />
kappale on<br />
vapaa öljystä tai muusta<br />
tartuntaa heikentävästä<br />
aineesta.<br />
Taulukko 1. Kiinnittäminen lujaan rakenteeseen<br />
Kiinnitettävän<br />
kierretangon<br />
paksuus mm<br />
M8 M10 M12 M16 M20 M24<br />
Reiän Ø mm 10 12 14 18 24 28<br />
min. reiän<br />
syvyys mm<br />
Porattavan<br />
rakenteen<br />
vähimmäispaksuus<br />
mm<br />
90 100 120 130 170 210<br />
120 130 150 165 210 250<br />
Raudoitusteräs<br />
mm<br />
Ø 8 Ø 10 Ø 12 Ø 16 Ø 20 Ø 25<br />
Reiän Ø mm 10 12 16 20 25 30<br />
Porattavan<br />
rakenteen<br />
vähimmäis-<br />
Riippuu suunnitteluarvosta<br />
paksuus mm<br />
INJEKTOINTI<br />
Vapauta injektointipistoolin lukko ja vedä sylinteri<br />
taakse. Poista puristepatruunan suojakorkki ja<br />
aseta patruuna pistooliin.<br />
Ennenkuin ruuvaat sekoituspään patruunaan,<br />
varmista että molemmat komponentit A ja B tulevat<br />
kunnolla ulos patruunasta. Ruuvaa sekoituspää<br />
paikoilleen.<br />
Kun alat puristaa massaa reikään, varmista että<br />
molemmat komponentit tuletvat kunnolla sekoitinpäästä<br />
ja sekoitinpäästä tuleva massa on homogeenistä<br />
ja yksiväristä. Tee tämä toimenpide aina<br />
kun vaihdat sekoituspään.<br />
ASENNUS<br />
Injektoi <strong>MAXFIX</strong> ® -E reikään siten, että aloitat<br />
massan pursottamisen reiän pohjalta. Kun reikä<br />
on täynnä, siirrä pursotinpistooli pois.<br />
Jotta saadaan hyvä tartunta, työnnä asennettava<br />
tanko hitaasti pyörittämällä injektointiaineella täytettyyn<br />
reikään. Varmista että kiinnitettävä kappale<br />
on vapaa öljystä tai muusta tartuntaa heikentävästä<br />
materiaalista. Odota kunnes massa on sitoutunut<br />
ennen kuin kuormitat asennusta.<br />
Kun kaikki reiät on täytetty poista sekoituspää ja<br />
kierrä suojakorkki takaisin. Älä käytä samaa sekoituspäätä<br />
uudelleen.<br />
ASENNUSOLOSUHTEET<br />
Sekä <strong>MAXFIX</strong> ® -E asennusmassan että asennuspohjan<br />
lämpötilan tulee olla +5 °C - +40 °C<br />
ASENNUSOLOSUHTEET<br />
<strong>MAXFIX</strong> ® -E injektointimassan kovettumisnopeus<br />
on lämpötilasta riippuvainen. Mitä lämpimämmät<br />
olosuhteet ovat, sitä nopeammin massa kovettuu.<br />
Ennen kappaleen asennusta tulisi varmistaa että<br />
massa ei ole alkanut sitoutua. Ennen sitoutumista<br />
voi kappaleen asentoa muutella.<br />
Olosuhdelämpötila<br />
( °C )<br />
avoin aika<br />
( min )<br />
sitoutumisaika<br />
( h )<br />
5 150 36<br />
10 120 24<br />
20 30 6<br />
30 20 5<br />
40 12 4<br />
PUHDISTUS<br />
Työkalut ja välineet tulee puhdistaa välittömästi<br />
käytön jälkeen asetonilla. Kuivumisen jälkeen voi<br />
työkalut puhdistaa mekaanisesti.<br />
KULUTUS<br />
<strong>MAXFIX</strong> ® -E:n kulutus voidaan laskea alla olevan<br />
kaavan avulla.<br />
Ankkuroitavien tankojen määrä = 385 / V.<br />
V = 0,6 * d 2 * h<br />
d = reiän halkaisija (mm)<br />
h = reiän syvyys (mm)<br />
Maahantuonti, myynti ja tekninen tuki<br />
<strong>Muottikolmio</strong> <strong>Oy</strong><br />
Finnoonniitty 3, 02270 ESPOO<br />
Puh. 09 863 4360, Fax 09 804 2585<br />
www.muottikolmio.fi
SÄILYTYS<br />
<strong>MAXFIX</strong> ® -E säilyy avaamattomana 12 kk. Säilytys<br />
kuivassa säältä suojatussa tilassa. Säilytyslämpötilan<br />
tulisi olla 5 °C 30 °C.<br />
HUOMIOITAVAA!<br />
· Jos massa kuivuu sekoituspäässä täytyy<br />
sekoituspää vaihtaa<br />
· Annetut arvot ovat keskiarvoja, jos perusmateriaalin<br />
kestävyyden suhteen on<br />
epäilystä, tulisi suorittaa kuormitustestit<br />
· Jotta vältettäisiin ilmakuplia, tulisi reiän<br />
täyttö aloittaa reiän pohjalta<br />
· <strong>MAXFIX</strong> ® -E tarttuu kosteaan pintaan,<br />
mutta vapaata vettä ei saa esiintyä<br />
· Noudata tarkkaan annettuja ohjeita. Mikäli<br />
kysyttävää ilmenee, ota yhteyttä <strong>Muottikolmio</strong><br />
<strong>Oy</strong>:n tekniseen neuvontaan.<br />
TURVAOHJEET<br />
Epoksi-pohjainen hartsi voi ärsyttää ihoa joten<br />
käytä suojakäsineitä ja suojalaseja. Mikäli ainetta<br />
joutuu ihokosketukseen, pese kohta saippualla ja<br />
vedellä. Jos ärsytys jatkuu ota yhteyttä lääkäriin.<br />
Silmäkosketuksen tapahtuessa huuhtele runsaalla<br />
puhtaalla vedellä vähintään 15 minuuttia. Älä hiero<br />
tai raavi ja hakeudu lääkäriin. Hengitettynä<br />
siirry raittiiseen ilmaan.<br />
<strong>MAXFIX</strong> ® -E käyttöturvallisuustiedote pyynnöstä.<br />
Pakkausmateriaalien ja ainejäämien hävittämisessä<br />
tulee noudattaa viranomaisohjeita ja määräyksiä.<br />
Suunttaa-antavia vetolujuuksia (F rec)<br />
Ankkuroiva materiaali: Halkeilematon, ehjä betoni K25<br />
Kierretanko<br />
Laatu 5.8<br />
Reiän halkaisija<br />
(mm)<br />
Porasyvyys<br />
(mm)<br />
M8 M10 M12 M16 M20 M24<br />
10 12 14 18 24 28<br />
90 100 120 130 170 210<br />
Harjateräs<br />
B500S<br />
Reiän halkaisija<br />
(mm)<br />
Porasyvyys<br />
(mm)<br />
Ø8 Ø10 Ø12 Ø16 Ø20 Ø25<br />
10 12 15 20 25 32<br />
90 110 130 170 220 270<br />
Suuntaa-antavatlujuudet<br />
Vetolujuus N rec,<br />
(kN)<br />
6,8 9,2 13,1 19,1 32,6 47,5<br />
Leikkauslujuus<br />
V rec, (kN)<br />
5,2 8,0 12,0 21,7 34,3 42,2<br />
Suuntaa-antavat lujuudet<br />
Vetolujuus N rec,<br />
(kN)<br />
6,8 10,2 15,9 27,1 44,5 70,6<br />
Leikkauslujuus<br />
V rec, (kN)<br />
5,6 9,0 13,1 24,7 38,6 55,6<br />
Todelliset, kohdekohtaiset vetolujuudet on tarkistettava vetokokein.<br />
Huomioithan, että reikien lyhyt etäisyys toisistaan, sekä rakenteen reunasta, voi laskea vetolujuuksia.<br />
