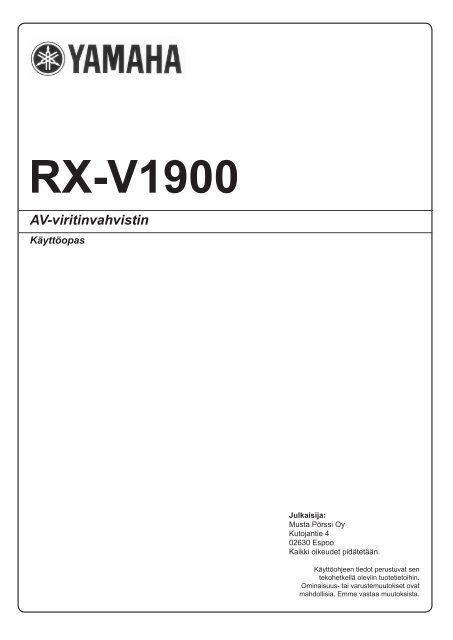

RX-V1900 - Yamaha

RX-V1900

AV-viritinvahvistin

Käyttöopas

Julkaisija:

Musta Pörssi Oy

Kutojantie 4

02630 Espoo

Kaikki oikeudet pidätetään.

Käyttöohjeen tiedot perustuvat sen

tekohetkellä oleviin tuotetietoihin.

Ominaisuus- tai varustemuutokset ovat

mahdollisia. Emme vastaa muutoksista.

Varoitus: Lue tämä ennen käyttöä.

1 Lue tämä käyttöohje tarkkaan. Niin opit käyttämään laitteen

hienoimpiakin toimintoja. Säilytä käyttöohje tulevaa tarvetta

varten.

2 Sijoita laite hyvin ilmastoituun, viileään, kuivaan ja

puhtaaseen paikkaan. Suojaa laite auringonpaisteelta,

kuumuudelta, tärinältä, pölyltä, kosteudelta ja kylmältä. Jätä

tyhjää tilaa ilmankierrolle vähintään 30 cm laitteen päälle, 20

cm vasemmalle ja oikealle puolelle sekä 20 cm laitteen taakse.

3 Älä sijoita laitetta lähelle muita sähkölaitteita, moottoreita tai

muuntajia. Ne aiheuttavat hurinaa.

4 Älä altista laitetta äkilliselle lämpötilan vaihtumiselle

(kylmästä kuumaan). Älä sijoita laitetta kosteaan tilaan (esim.

huoneeseen, jossa on ilmankostutin). Kosteus kondensoituu

laitteen sisälle ja voi aiheuttaa sähköiskun tai tulipalon tai

vahingoittaa laitetta tai sen käyttäjää.

5 Älä sijoita laitetta paikkaan, jossa sen päälle voi pudota jokin

esine, tippuvettä tai roiskevettä. Älä sijoita laitteen päälle:

– muita laitteita, koska ne voivat vahingoittaa ja värjätä

laitteen pintaa

– palavia esineitä (esim. kynttilöitä, koska ne voivat

aiheuttaa tulipalon tai vahingoittaa laitetta tai sen

käyttäjää.

– astioita joissa on nestettä, koska ne voivat aiheuttaa

sähköiskun laitteen käyttäjälle tai vahingoittaa laitetta.

6 Älä peitä laitetta paperilla, kankaalla, verholla tms. Se estää

lämmön poistumisen laitteesta. Jos lämpötila laitteen sisällä

kohoaa liikaa, seurauksena voi olla tulipalo tai vahinko

laitteelle tai sen käyttäjälle.

7 Älä kytke laitetta pistorasiaan, ennen kuin olet tehnyt kaikki

kytkennät.

8 Älä käytä laitetta ylösalaisin. Laite voi ylikuumentua ja

seurauksena voi olla laitevaurio.

9 Käsittele kytkimiä, säätimiä ja johtoja varovaisesti.

10 Kun irrotat verkkojohdon pistorasiasta, vedä pistotulpasta, älä

vedä johdosta.

11 Älä puhdista laitetta kemiallisilla puhdistusaineilla. Ne voivat

vahingoittaa laitteen pintaa. Puhdista laite puhtaalla, kuivalla

liinalla.

12 Käytä vain tähän laitteeseen merkittyä . Suuremman

jännitteen syöttäminen on vaarallista ja voi aiheuttaa tulipalon

tai vahingoittaa laitetta tai sen käyttäjää. YAMAHA ei ole

vastuussa vahingoista, jotka aiheutuvat muun kuin sallitun

jännitteen käyttämisestä.

13 Estä salamoista aiheutuvat vahingot: irrota verkkojohto ja

ulkoantennit pistorasiasta tai laitteesta ukkosen ajaksi.

14 Älä yritä muuttaa tai korjata laitetta. Jos laite tarvitsee

huoltoa, ota yhteys valtuutettuun YAMAHA-huoltoon. Älä

avaa laitteen suojakuorta missään tapauksessa.

15 Irrota verkkojohto pistorasiasta, jos laitetta ei aiota käyttää

pitkään aikaan (esim. loman ajaksi).

16 Sijoita laite lähelle pistorasiaa niin, että verkkojohto voidaan

irrottaa helposti.

17 Lue vianmääritysohjeet Vianmääritys ennen kuin toteat, että

laite on viallinen.

18 Ennen kuin siirrät laitetta, sammuta laite sekä kotiteatteri-,

Zone 2- ja Zone 3 -huoneiden toiminnot painamalla

AMASTER ON/OFF -painike ulos OFF-asentoon. Irrota

sitten verkkojohto pistorasiasta.

19 JÄNNITTEENVALITSTIN (Mallit Asia ja General)

The VOLTAGE SELECTOR on the rear panel of this unit

must be set for your local main voltage BEFORE plugging

into the AC wall outlet. Voltages are:

................................AC 110/120/220/230–240 V, 50/60 Hz

20 Suojaa paristot kuumuudelta, kuten auringonpaisteelta ja

tulelta.

21 Liiallinen äänenpaine kuulokkeista voi aiheuttaa kuulon

menetyksen.

22 Kun vaihdat paristot, hanki tilalle vastaavantyyppiset paristot.

Virheellisesti vaihdetut paristot voivat aiheuttaa

räjähdysvaaran.

VAROITUS VAKAVASTA VAARASTA

Sähköisku- ja tulipalovaaran vähentämiseksi laite ei

saa kastua eikä kostua.

Kun verkkojohto on kytketty pistorasiaan, laite on

kytkettynä sähköverkkoon, vaikka sammuttaisit

laitteen painamalla AMASTER ON/OFF-painiketta.

Tässä toimintatilassa laite kuluttaa vähän sähköä.

■ For U.K. customers

If the socket outlets in the home are not suitable for the

plug supplied with this appliance, it should be cut off and

an appropriate 3 pin plug fitted. For details, refer to the

instructions described below.

Huom!

The plug severed from the mains lead must be destroyed, as a

plug with bared flexible cord is hazardous if engaged in a live

socket outlet.

■ Special Instructions for U.K. Model

Tärkeää

THE WIRES IN MAINS LEAD ARE COLOURED IN

ACCORDANCE WITH THE FOLLOWING CODE:

Blue: NEUTRAL

Brown: LIVE

As the colours of the wires in the mains lead of this apparatus

may not correspond with the coloured markings identifying

the terminals in your plug, proceed as follows:

The wire which is coloured BLUE must be connected to the

terminal which is marked with the letter N or coloured

BLACK. The wire which is coloured BROWN must be

connected to the terminal which is marked with the letter L or

coloured RED.

Making sure that neither core is connected to the earth

terminal of the three pin plug.

Varoitus-i Fi


Tietoa kuluttajalle - Vanhojen laitteiden ja käytettyjen paristojen/akkujen keräys ja hävitys

Nämä merkit tuotteessa, pakkausmateriaalissa ja/tai dokumenteissa tarkoittavat, että käytettyä sähkö- ja

elektroniikkalaitetta ja paristoja/akkuja saisi hävittää sekajätteenä.

Vanhat tuotteet ja käytetyt paristot käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän

tarkoitukseen suunniteltuun keräyspisteeseen niin kuin on säädetty kansallisessa laissa ja direktiiveissä

2002/96/EC ja 2006/66/EC.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään

ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita vääränlainen

jätteenkäsittely voi aiheuttaa.

Lisätietoa vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä saat paikallisviranomaiselta,

paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä.

EU:n ulkopuolella

Nämä merkit ovat käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta EU:n

ulkopuolella.

Huomautus paristossa olevasta merkistä (kaksi alinta esimerkkiä):

Tämä symboli saattaa olla kemikaalitunnuksen yhteydessä. Siinä tapauksessa se vastaa kyseiseen

kemikaaliin liittyvän direktiivin vaatimuksia.

Rajoitettu takuu Euroopan talousalueella (ETA) ja Sveitsissä

Kiitos, kun valitsit Yamaha-tuotteen. On epätodennäköistä, että Yamaha-tuotteesi tarvitsisi takuuhuoltoa, mutta mikäli niin tapahtuu, ota

yhteys jälleenmyyjään, jolta ostit laitteen. Jos asiassa ilmenee ongelmia, ota yhteys Yamaha-edustajaan omassa kotimaassasi.

Täydelliset tiedot löydät kotisivuiltamme (http://www.yamaha-hifi.com/ tai http://www.yamaha-uk.com/ Iso-Britannia).

Takaamme, että tuotteessa ei ilmene valmistus- eikä materiaalivirheitä ensimmäistä ostopäivää seuraavan kahden vuoden aikana.

Yamaha lupaa seuraavien ehtojen ja rajoitusten mukaisesti korjata viallisen tuotteen tai sen osan tai oman harkintansa mukaan korvata

sen uudella ilman osa- tai työkustannuksia. Yamaha pidättää oikeuden korvata tuotteen tuotteella, joka vastaa alkuperäistä

ominaisuuksiltaan ja/tai arvoltaan ja kunnoltaan, mikäli alkuperäisen mallin valmistus on lopetettu tai korjaaminen arvioidaan

kannattamattomaksi.

Ehdot

1. Viallisen tuotteen mukana on EHDOTTOMASTI toimitettava alkuperäinen lasku tai kassakuitti (jossa näkyy ostopäivä, tuotekoodi

ja jälleenmyyjän nimi) sekä tarkka kuvaus viasta. Mikäli edellä mainittu selvä todiste ostotapahtumasta puuttuu, Yamaha pidättää

oikeuden kieltäytyä tarjoamasta ilmaista huoltoa ja tuote voidaan palauttaa asiakkaan kustannuksella.

2. Tuote on EHDOTTOMASTI oltava ostettu VALTUUTETULTA Yamaha-myyjältä Euroopan talousalueella (ETA) tai Sveitsistä.

3. Tuotetta ei ole saanut mitenkään muuntaa tai muuttaa, ellei Yamaha ole antanut siihen kirjallista lupaa.

4. Tämä takuu ei kata seuraavia:

a. Määräaikaishuolto ja normaalista kulumisesta aiheutuvat korjaukset ja osanvaihdot.

b. Vaurio, jonka on aiheuttanut:

(1) Korjaus, jonka tekee asiakas itse tai valtuuttamaton kolmas taho.

(2) Puutteellinen pakkaus tai käsittelyvirhe, kun tuote toimitetaan asiakkaan luota. Huomaa, että on asiakkaan velvollisuus taata

tuotteen asiaankuuluva pakkaaminen ennen tuotteen lähettämistä korjaukseen.

(3) Väärinkäyttö, jolla tarkoitetaan muiden muassa (a) tuotteen käyttöä muuhun kuin sen normaaliin käyttötarkoitukseen tai

käyttöä tavalla, joka ei vastaa Yamahan antamia ohjeita oikeasta käytöstä, huollosta tai säilytyksestä ja (b) tuotteen asennusta ja

käyttöä tavalla, joka ei vastaa niitä teknisiä ja turvallisuutta koskevia standardeja, jotka ovat voimassa maassa, jossa laitetta

käytetään.

(4) Onnettomuus, salama, vesi, tuli, riittämätön ilmanvaihto, paristojen vuotaminen tai mikä tahansa syy, johon Yamaha ei ole

voinut vaikuttaa.

(5) Vika järjestelmässä, johon tämä tuote on liitetty ja/tai yhteensopimattomuus kolmannen tahon tuotteiden kanssa.

(6) Euroopan talousalueelle (ETA) ja/tai Sveitsiin tuotu (ei Yamahan tuoma) tuote, joka ei vastaa teknisiä ja turvallisuutta koskevia

standardeja, jotka ovat voimassa käyttömaassa ja/tai teknisiä tietoja, jotka on annettu tuotteelle, jota Yamaha myy Euroopan

talousalueella (ETA) ja/tai Sveitsissä.

(7) Muut kuin AV (audiovisuaali) -tuotteet.

(Tuotteet, joita “Yamaha AV Guarantee Statement” (Yamahan AV-takuu) tarkoittaa, on ilmoitettu verkkosivullamme http://

www.yamaha-hifi.com/ tai http://www.yamaha-uk.com/ Ison-Britannian asukkaita varten.)

5. Jos takuu eroaa tuotteen osto- ja käyttömaassa voimassa olevassa takuusta, voimassa on maan takuu.

6. Yamaha ei ole vastuussa menetyksistä tai vahingoista, olivatpa ne seurausta joko suoraan, välillisesti tai muulla tavoin, vaan

ainoastaan tuotteen korjaamisesta tai vaihtamisesta.

7. Ota aina turvakopiot asetuskokonaisuuksista ja datasta, sillä Yamaha ei ole vastuussa asetuksien tai datan muutoksista tai

katoamisesta.

8. Tämä takuu ei vaikuta asiakkaan lainmukaisiin oikeuksiin, jotka perustuvat voimassa oleviin kansallisiin lakeihin, eikä asiakkaan

jälleenmyyjää kohtaan voimassa oleviin oikeuksiin, jotka liittyvät heidän väliseensä myynti/ostosopimukseen.

Varoitus-ii Fi


Tietoja käyttöohjeesta

• y on vinkki.

• Joitakin toimintoja voi käyttää sekä etulevyn että kaukoohjaimen

painikkeilla. Jos painikkeilla on eri nimet, tässä

käyttöohjeessa kauko-ohjaimen nimi on suluissa.

• Käyttöohje painetaan ennen laitteen tuotantoa. Muotoilu ja

tekniset tiedot voivat muuttua parannusten ja muiden

vastaavien muutosten myötä. Jos käyttöohjeen ja laitteen

välillä on eroja, noudatetaan ensisijaisesti laitteen antamia

vaihtoehtoja.

•“AMASTER ON/OFF tai 3DVD (esimerkiksi)

viittaavat etulevyn tai kauko-ohjaimen osanumerointiin

tässä käyttöohjeessa. Katso osien sijainti mukana

toimitetusta kuvasta (käyttöohjeen lopussa).

Huomautus lähdekoodin jakelusta

Tässä laitteessa on ohjelmistokoodi, joka on GNU General Public

License (GPL) -lisenssin tai GNU Lesser General Public License

(LGPL) -lisenssin alainen. Ohjelmistokoodin kopiointi, jakelu ja

muuttaminen on lisensoitu GPL:n tai LGPL:n ehtojen mukaisesti.

Lähdekoodi on saatavilla seuraavalta verkkosivustolta:

http://www.global.yamaha.com/download/

Lähdekoodi on saatavilla myös fyysiselle medialle tallennettuna

(esim. CD-ROM) todellisten kustannusten korvaamista vastaan.

Yhteydenotot: AV products division, Yamaha Corporation,

10-1 Nakazawa-cho, Naka-ku, Hamamatsu 430-8650,

Japan

"HDMI", "HDMI"-logo ja "High-Definition Multimedia

Interface" ovat HDMI Licensing LLC:n tavaramerkkejä tai

rekisteröityjä tavaramerkkejä.

x.v.Color

“x.v.Color” on Sony Corporationin tavaramerkki.

“SILENT CINEMA" on Yamaha Corporationin tavaramerkki.

MPEG Layer-3 -audiokoodaustekniikkaan on Fraunhofer IIS:n ja

Thomsonin lisenssi.

Periaatteessa lähdekoodi on saatavilla 3 vuotta

hankintapäiväyksestä alkaen.

Valmistettu Dolby Laboratoriesin lisenssillä.

"Dolby" ,"Pro Logic" ja kaksois-D-symboli ovat Dolby

Laboratoriesin tavaramerkkejä.

Valmistettu lisenssillä. Yhdysvaltalaiset patentit

5,451,942;5,956,674;5,974,380;5,978,762;6,226,616;6,487,535

& muut yhdysvaltalaiset ja maailmanlaajuiset patentit myönnetty

& haettu. DTS on rekisteröity tavaramerkki, ja DTS-logot,

symboli, DTS-HD ja DTS-HD Master Audio ovat DTS, Inc:n

tavaramerkkejä. © 1996-2007 DTS, Inc. Kaikki oikeudet

pidätetään.

iPod TM

"iPod" on Apple Inc:in tavaramerkki, rekisteröity Yhdysvalloissa

ja muissa maissa.

Varoitus-iii Fi

Sisältö

Johdanto

Ominaisuudet.......................................................... 3

Mukana toimitetut tarvikkeet .................................... 3

Käyttöönotto ........................................................... 4

Pikaohje ................................................................... 5

Käyttöönotto

Kytkennät................................................................ 9

Parhaat mahdolliset kaiutinasetukset

kuunteluhuoneeseen ......................................... 29

Ennen automaattista asetusvalintaa ......................... 29

BASIC SETUP - Perusasetusten valikko ................ 29

ADVANCED SETUP -valikko ............................... 32

Automaattiasetusten palautus .................................. 33

Perustoiminnot

Toisto ..................................................................... 34

Perustoiminnot......................................................... 34

Audiotuloliittimen valinta (AUDIO SELECT) ....... 35

MULTI CH INPUT -laitteen valinta ....................... 35

Kuulokkeiden käyttö................................................ 35

Äänen mykistäminen ............................................... 36

Tulosignaalin tiedot näkyviin

(SIGNAL INFO) ................................................. 36

Uniajastin................................................................. 37

Äänikenttäohjelmat.............................................. 38

Äänikenttäohjelman valinta..................................... 38

CINEMA DSP 3D .................................................. 44

Käsittelemätön ääni ................................................. 44

Lisää äänenkäsittelytapoja .................................. 45

PURE DIRECT - hifi-stereoääni ............................. 45

Äänensävyn säätö .................................................... 45

Kaiutintasojen säätö................................................. 45

FM/AM-radio........................................................ 46

Johdanto................................................................... 46

FM/AM-radio .......................................................... 46

FM/AM-asemat muistipaikoille............................... 47

RDS

(vain malli Europe, Russia) ............................. 49

RDS-ohjelmatyypin vainta

(PTY SEEK)........................................................ 49

EON

-palvelu................................................................ 50

RDS-tiedon valinta .................................................. 50

iPod .................................................................... 52

iPod-soittimen ohjaus .......................................... 52

Bluetooth -laitteet ............................................. 54

Bluetooth-vastaanottimen ja Bluetooth-laitteen

pariliitoksen muodostus....................................... 54

Bluetooth -laitteen ohjelman toisto...................... 54

USB-laitteet ........................................................... 55

Pikavalintapainike.................................................... 56

Lisää toimintoja

Äänikenttäohjelmien muokkaaminen .................58

Dekooderin valinta .................................................. 58

Äänikenttäohjelmien muokkaaminen ...................... 59

Omat säädöt MANUAL SETUP -valikosta ........66

MANUAL SETUP -valikon käyttö ......................... 66

1 SPEAKER MENU................................................ 67

2 VOLUME MENU ................................................ 69

3 SOUND MENU.................................................... 70

4 VIDEO MENU ..................................................... 72

5 INPUT MENU...................................................... 73

6 OPTION MENU................................................... 75

Asetusten tallennus ja valinta

(SYSTEM MEMORY)......................................78

Järjestelmäasetusten tallennus ................................. 78

Järjestelmäasetusten palautus .................................. 79

Käyttöesimerkkejä ................................................... 80

Kauko-ohjain ........................................................81

Vahvistinta, televisiota ja muita laitteita ohjaavat

painikkeet ............................................................ 81

Valmistaja- eli kauko-ohjauskoodit......................... 83

Kauko-ohjaimen opettaminen.................................. 85

Tietoruutuun tulevan laitenimen muuttaminen........ 86

Makrot eli komentosarjat......................................... 87

Kauko-ohjaimen muistin tyhjentäminen ................. 89

Monihuonekäyttö ..................................................90

Zone2/Zone3............................................................ 90

Zone 2/Zone 3-ohjaus.............................................. 91

ADVANCED SETUP -valikko.............................93

Valikon käyttö ......................................................... 93

Lisätietoa

Vianmääritys ........................................................95

Perusasetukset ....................................................105

Sanasto ................................................................106

Äänikenttäohjelma..............................................110

Parametrinen taajuuskorjain.............................111

Tekniset tiedot ....................................................112

SETUP -valikko ..................................................114

Hakemisto ............................................................116

Liite

(käyttöohjeen lopussa)

Etulevy ......................................................................i

Kauko-ohjain ......................................................... ii

Kaiuttimien toiminta eri äänikenttäohjelmissa.. iii

GPL/LGPL...............................................................v

List of remote control codes ..................................ix

“AMASTER ON/OFF tai 3DVD (esimerkiksi) viittaavat

etulevyn tai kauko-ohjaimen osanumerointiin tässä

käyttöohjeessa. Katso osien sijainti mukana toimitetusta

kuvasta (käyttöohjeen lopussa).

JOHDANTO

KÄYTTÖÖNOTTO

PERUSKÄYTTÖ LISÄÄ

TOIMINTOJA

LIITE Suomi

LISÄTIETOA

1 Fi

Mihin toimintoihin voit vaikuttaa MANUAL SETUP -valikon kautta

“MANUAL SETUP” -valikon asetuksilla räätälöit monia laitteen toimintoja juuri sinun kuunteluympäristöösi sopiviksi.

Alla on lyhyt kuvaus muutamista “MANUAL SETUP” -valikon sisältämistä hyödyllisistä alavalikoista, joiden kautta

voit säätää laitteen toimintoja. Lisätietoa käyttöohjeen luvuissa (MANUAL SETUP)” (s. 66) ja “SET MENU -valikko”

(s. 114).

Kaiutinasetusten hienosäätö

Mikäli automaattinen asetusvalinta ei valitse

kuunteluympäristöön sopivia asetuksia, voit tehdä

kaiutinasetukset itse.

SPEAKER MENU → CONFIG (s. 67)

SPEAKER MENU → CONFIG (s. 68)

SPEAKER MENU → DISTANCE (s. 68)

Äänenmykistyksen taso

Ellet halua mykistää äänentoistoa kokonaan esimerkiksi

vastatessasi puheluun kesken suosikkitelevisio-ohjelmasi,

voit tämän valikon kautta määrittää äänenvoimakkuuden

vaimennuksen tason.

VOLUME MENU → MUTING TYPE (s. 70)

Aloitusäänenvoimakkuus

Voit säätää aloitusäänenvoimakkuuden vakioksi. Se on

aina sama riippumatta tallenteen äänitysvoimakkuudesta.

VOLUME MENU → INIT. VOL. (s. 70)

Dynamiikka

Dynamiikka-alue on pienimmän ja suurimman amplitudin

välinen ero. Mitä laajempi dynamiikka, sitä tarkempi

äänentoisto saadaan bittivirtasignaalista. Voit säätää

erikseen kaiuttimien ja kuulokkeiden dynamiikkaa.

SOUND MENU → DYNAMIC RANGE (s. 71)

Audio- ja videosignaalin tahdistaminen

Toisinaan videolähteestä tulee kuvaa hitaammin kuin

ääntä. Se johtuu signaalinkäsittelyongelmista. Tässä

tapauksessa sinun on itse säädettävä äänisignaaliin viive,

jotta se tahdistuisi videoon. Jos kytket videolähdelaitteen

HDMI-kaapelilla tähän laitteeseen ja lähdelaite tukee

LIPSYNC-toimintoa, voit määrätä laitteiston

tahdistamaan audion ja videon automaattisesti.

SOUND MENU → LIPSYNC (s. 71)

Liitinmäärittelyt: lähtö- ja tuloliittimiin kytketyt

laitteet

Mikäli liittimiin oletuslaitteiksi merkityt laitteet eivät

vastaa omaa käyttötarvettasi, voit määrittää yksitellen,

minkä laitteen olet kytkenyt mihinkin liittimeen. Lisäksi

voit muuttaa nimeä, joka näkyy etulevyssä ja

kuvaruututietueessa ohjelmalähteen tunnuksena.

INPUT MENU → (ohjelmalähde) → I/O ASSIGNMENT

(s. 74)

INPUT MENU → (ohjelmalähde) → INPUT RENAME

(s. 74)

Sama äänenvoimakkuus eri ohjelmalähteille

Äänenvoimakkuus voi olla erilainen eri ohjelmalähteiden

käytön aikana. Siinä tapauksessa voit vähentää tai lisätä

yksittäisten ohjelmalähteiden äänenvoimakkuutta.

INPUT MENU → (ohjelmalähde) → VOL. TRIM (s. 74)

Taustavideo äänentoiston ajaksi

Jos haluat katsella jotain videota musiikkitallenteen tai

radion kuuntelun aikana, valitse käytettävä videoohjelmalähde.

Esimerkki: Haluat katsella DVD-levyä FMradion

kuunteluna aikana. Valitse siis “TUNER” -

“DVD”.

INPUT MENU → (ohjelmalähde) → BGV (s. 74)

Etulevyn näytön kirkkaus

Himmennä tai kirkasta etulevyn näyttöä.

OPTION MENU → DISPLAY SET → DIMMER (s. 75)

Toimintatilan tietueen käyttö

Kun käytät tämän laitteen toimintoja etulevyn tai kaukoohjaimen

painikkeella, laite voi tuoda kuvaruutuun

hetkeksi toimintatilan tietueen. Jos haluat kytkeä

toimintatilan tietueen pois käytöstä, valitse “OFF”

(perusasetus on “ON”).

OPTION MENU → DISPLAY SET → SHORT

MESSAGE (s. 76)

Kuvaruututietueiden näyttöaika

Määritä, kuinka kauan iPod- ja USB-valikko näkyy

kuvaruudussa jonkin toiminnon käytön jälkeen.

OPTION MENU → DISPLAY SET → ON SCREEN

(s. 76)

Asetusten suojaaminen muutoksilta

Kun olet säätänyt äänikenttäohjelmien asetuksia ja muita

järjestelmäasetuksia, voit suojata ne tahattomilta

muutoksilta.

OPTION MENU → MEMORY GUARD (s. 76)

2 Fi

OMINAISUUDET

Ominaisuudet

7-kanavainen päätevahvistin

◆ Pienin RMS-lähtöteho

(20 Hz - 20 kHz, 0,04% THD, 8 Ω)

Etu: 130 W + 130 W

Keski: 130 W

Taka: 130 W + 130 W

Takatehoste: 130 W + 130 W

Tulo- ja lähtöliittimet

◆ HDMI (IN x 4, OUT x 1), komponenttivideo (IN x 3, OUT x

1), s-video (IN x 6, OUT x 3), komposiittivideo (IN x 6, OUT

x 3), koaksiaalinen digitaaliaudio (IN x 3), optinen

digitaaliaudio (IN x 5, OUT x 2), analoginen audio (IN x 10,

OUT x 3)

◆ Kaiutinlähdöt (7 kanavaa), pre out -esivahvistinlähdöt (7

kanavaa), subwooferlähtö, presence-etutehostelähtö, Zone 2/

Zone 3 -lähdöt monihuonekäyttöön

◆ Monikanavaisen äänen tuloliittimet (6 ja 8 kanavaa)

Äänikenttäohjelmat

◆ Äänikenttien luominen Yamahan yksinoikeudella käyttämällä

tekniikalla

◆ CINEMA DSP 3D

◆ Compressed Music Enhancer

◆ Virtual CINEMA DSP

◆ SILENT CINEMA

Digitaaliäänen dekooderit

◆ Dolby TrueHD, Dolby Digital Plus -dekooderi

◆ DTS-HD Master Audio, DTS-HD High Resolution Audio -

dekooderi

◆ Dolby Digital/Dolby Digital EX -dekooderi

◆ DTS/DTS-ES Matrix 6.1, Discrete 6.1, DTS 96/24 -dekooderi

◆ Dolby Pro Logic/Dolby Pro Logic II/Dolby Pro Logic IIx -

dekooderi

◆ DTS NEO:6 -dekooderi

Tehokas FM/AM-viritin

◆ 40 aseman tallennus muistiin (automaattisesti / käyttäjän

ohjaamana)

◆ Automaattiviritys muistipaikoille

◆ RDS-viritin (Euroopassa)

HDMI (High-Definition Multimedia Interface) -

liitäntä

◆ HDMI-liitäntä tavalliselle, tavallista paremmalle tai

teräväpiirtoiselle videolle ja monikanavaiselle digitaaliäänelle

HDMI-version 1.3a mukaisesti (HDMI:n on lisensoinut

HDMI Licensing, LLC.)

– Mahdollisuus automaattiseen äänen ja kuvan tahdistukseen

(ns. huulisynkronointi)

Mukana toimitetut tarvikkeet

Tarkasta, että sait seuraavat osat.

❏ Kauko-ohjain

❏ Paristot (4) (AAA, R03, UM-4)

❏ Verkkojohto (Aasian mallissa 2 kpl)

❏ Mikrofoni kaiutinasetusten

– Deep Color -syvävärivideosignaalin siirtokyky (30/36

bittiä)

– “x.v.Color” -videosignaalin siirtokyky

– Suuri virkistystaajuus ja mahdollisuus käyttää

suuriresoluutioista videosignaalia

– Mahdollisuus käyttää suuriresoluutioista

digitaaliaudioformaattia

◆ HDCP (High-bandwidth Digital Content Protection System),

lisenssinmyöntäjä Digital Content Protection, LLC.

◆ Analogisen videosignaalin muunnos ylöspäin HDMIdigitaaliliitäntään

(komposiittivideo ↔ S-video ↔

komponenttivideo → HDMI-digitaalivideo) MONITOR OUT

-liitäntään

◆ Analogisen videon skaalaus 480i (NTSC)/576i (PAL) tai

480p/576p -muodosta 720p, 1080i tai 1080p -muotoon

DOCK-liitin

◆ DOCK -liittimeen kytketään Yamaha iPod -yleistelakka

(kuten erikseen myytävä YDS-11) tai langaton Bluetoothaudiovastaanotin

(kuten erikseen myytävä YBA-10)

USB-ominaisuudet

◆ USB-liitin USB-muistilaitteen tai kannettavan USBaudiosoittimen

kytkentää varten.

Automaattinen kaiutinasetusten valinta

◆ Advanced YPAO (Yamaha Parametric Room Acoustic

Optimizer) säätää automaattisesti kaiutinasetukset

◆ Monipistemittaus useampaa kuuntelupaikkaa varten

◆ Parametrinen taajuuskorjain

Muita ominaisuuksia

◆ 192-kHz/24-bit DA-muunnin

◆ Kuvaruutuvalikkojen kautta säädetään AV-järjestelmään

parhaiten sopivat asetukset

◆ Analogisen videon lomitettu/lomittamaton-muutos

480i (NTSC)/576i (PAL) -muodosta 480p/576p-muotoon

◆ Pure Direct toistaa puhtaan hifi-laatuisen äänen kaikista

ohjelmalähteistä

◆ Mukautuva dynamiikanhallinta

◆ Mukautuva DSP-tehosteiden säätö

◆ Ohjelmoitava, oppiva ja makro-ohjelmoitava kauko-ohjain

◆ ZONE 2/ZONE 3 -monihuonekäyttö

◆ Kuunteluhuonetoimintojen valinta: kotiteatterihuone - .

ZONE 2/ZONE 3 -monihuoneohjaus ZONE CONTROLSsäätimillä

◆ SYSTEM MEMORY: voit tallentaa muistiin useita erilaisia

asetuskokonaisuuksia

◆ Uniajastin jokaiselle huoneelle

automaattivalintaan

❏ AM-silmukka-antenni

❏ FM-sisäantenni

❏ Kaiutinliittimien avain

JOHDANTO Suomi

3 Fi

KÄYTTÖÖNOTTO

Käyttöönotto

■

Paristot kauko-ohjaimeen

1 Avaa paristotilan kansi.

2 Laita neljä mukana toimitettua paristoa

paristotilaan (AAA, R03, UM-4) siellä olevien

napaisuusmerkkien (+ / -) suuntaisesti.

3

2

1

■

VOLTAGE SELECTOR

[mallit Asia ja General]

Varoitus!

The VOLTAGE SELECTORon the rear panel of this

unit must be set for your local voltage BEFORE

plugging the power cable into the AC wall outlet.

Improper setting of the VOLTAGE SELECTOR may

cause damage to this unit and create a potential fire

hazard.

Rotate the VOLTAGE SELECTOR clockwise or

counterclockwise to the correct position using a straight

slot screwdriver.

Voltages are as follows:

........................AC 110/120/220/230–240 V, 50/60 Hz

VOLTAGE

SELECTOR

230-

240V

Voltage indication

3 Napsauta paristotilan kansi takaisin

paikalleen.

Huom!

• Vaihda kaikki paristot uusiin, jos huomaat seuraavaa:

– kauko-ohjaimen toimintaetäisyys lyhenee.

– lähetysilmaisin ei vilku tai sen valo himmenee.

• Paristotilassa ei saa olla samaan aikaan sekä käytettyjä että

uusia paristoja.

• Älä käytä erityyppisiä paristoja yhdessä (esim. alkali- ja

mangaanipareja). Lue paristopakkauksen tiedot tarkkaan.

Samanväriset ja -muotoiset paristot voivat olla

ominaisuuksiltaan erilaiset.

• Hävitä vuotaneet paristot heti. Jos paristot ovat vuotaneet, älä

koske aineeseen äläkä tahri siihen esimerkiksi vaatteitasi.

Puhdista paristotila huolellisesti, ennen kuin laitat sinne uudet

paristot.

• Älä hävitä paristoja sekajätteenä. Tarkasta oikea hävitystapa

jätehuolto-ohjeista.

• Jos paristot ovat poissa kauko-ohjaimesta yli 2 minuuttia tai jos

tyhjät paristot ovat jääneet kauko-ohjaimeen, muisti voi

tyhjentyä. Jos muisti tyhjenee, laita uudet paristot, ohjelmoi

kauko-ohjainkoodit ja muut hävinneet tiedot.

4 Fi

PIKAOHJE

Pikaohje

Näin pääset nopeimmin nauttimaan DVD-elokuvista kotiteatterissasi.

Vasen etukaiutin

Oikea

takatehostekaiutin

Keskikaiutin

Näyttölaite

DVD-soitin

Oikea etukaiutin

Vasen takakaiutin

Subwoofer

Vasen

takatehostekaiutin

Vaihe 1: Kytke kaiuttimet

Vaihe 2: DVD-soitin ja muut

laitteet

Oikea takakaiutin

☞ S. 6

☞ S. 7

Vaihe 3: Kytke laitteisto

toimintaan. Käynnistä

toisto

☞ S. 8

Nauti DVD-elokuvasta!

Valmistelu: kerää tarvikkeet

Tässä vaiheessa tarvitset seuraavat mukana toimitetut

tarvikkeet.

❏ Verkkojohto

Seuraavat tarvikkeet eivät sisälly tämän laitteen

toimituspakkaukseen.

❏ Kaiuttimet

❏ Etukaiuttimet ........................................x2

❏ Keskikaiutin .........................................x1

❏ Takakaiuttimet .....................................x4

Käytä magneettisuojattuja kaiuttimia.

Minimivaatimus: kaksi etukaiutinta.

Välttämättömien kaiuttimien tärkeysjärjestys:

1. Kaksi takakaiutinta

2. Yksi keskikaiutin

3. Yksi (tai kaksi) takatehostekaiutinta

❏ Aktiivisubwoofer ......................................x1

Valitse aktiivisubwoofer, jossa on RCA-tuloliitin.

❏ Kaiutinkaapeli ..........................................x 7

❏ Subwooferkaapeli ....................................x1

Valitse mono-RCA-kaapeli.

❏ DVD-soitin .................................................x1

Valitse DVD-soitin, jossa on koaksiaalinen

digitaaliaudiolähtöliitin ja

komposiittivideolähtöliitin.

❏ Näyttölaite .................................................x1

Valitse TV, monitori tai projektori, jossa on

komposiittivideotuloliitin.

❏ Videokaapeli .............................................x2

Valitse RCA-komposiittivideokaapelit.

❏ Digitaalikoaksiaaliaudiokaapeli ..............x1


5 Fi

HDMI

IN4

DVR

IN3

CBL/

SAT

IN2

DVD

IN1

BD/

HD DVD

OUT

MONITOR OUT

Y

PB

PR

REMOTE

COMPONENT VIDEO

A BD/HD DVD B DVD C CBL/SAT

Y

GND PHONO CD TV

L

R

DOCK

PB

PR

IN

AUDIO

OUT

1

CENTER

SUB

WOOFER

IN MD/

(PLAY) CD-R

FRONT(6CH)

SB(8CH)

CD 2 DVD 3 DVR

OUT

(REC)

SURROUND

CENTER

SUB

WOOFER

MULTI CH INPUT

DIGITAL INPUT

COAXIAL

L

R

1 2

BD/HD DVD

4

TV

TRIGGER OUT

FRONT

5

DVD

PRE OUT

BD/

HD DVD

VIDEO

CBL/SAT IN DVR OUT IN VCR OUT

SURROUND

6

DVD

RS-232C

SINGLE(SB) ZONE 2 ZONE 3

SUR.BACK/

PRESENCE

7

CBL/

SAT

8

ZONE OUT

DIGITAL OUTPUT

MD/

CD-R

9

DVR

OPTICAL

MONITOR OUT

R

R

R

R

S VIDEO

VIDEO

SP1

PRESENCE/ZONE 2/ZONE 3

BI-AMP

SURROUND BACK/

SURROUND

FRONT

ANTENNA

FM GND AM

75Ω UNBAL.

SINGLE

SPEAKERS

L

L

L

L

CENTER

WRENCH

HOLDER

SP2

ZONE 2/ZONE 3

R L

AC OUTLETS

SWITCHED

AC IN

PIKAOHJE

Vaihe 1: Kytke kaiuttimet

Sijoita kaiuttimet. Kytke ne tähän laitteeseen.

Tee kytkentä vasemmasta kanavasta vasempaan (L),

oikeasta oikeaan (R), plussasta plussaan (+,

punainen) ja miinuksesta miinukseen (-, musta).

Etukaiuttimet ja keskikaiutin

+ +

Avaa

Laita sisään

Kiristä

+ + +

+ +

+ +

+

Kaiutinliittimien avain

SUBWOOFER PRE OUT

Kaiutinliittimet

1 Sijoita kaiuttimet ja subwoofer huoneeseen.

2 Kytke kaiutinkaapelit kaiuttimiin.

Oikeaan

etukaiuttimeen

Vasempaan

etukaiuttimeen

Keskikaiuttimeen

Taka- ja takatehostekaiuttimet

3 Kytke jokainen kaiutinkaapeli tämän laitteen

vastaavaan kaiutinliittimeen.

1 2 3 4

1 Varmista ensin, että tämän laitteen ja subwooferin

verkkojohto on irti pistorasiasta.

2 Kierrä kaiutinkaapelin johtimien paljaat päät yhteen

oikosulkujen estämiseksi.

3 Älä anna paljaiden kaiutinjohtojen koskea toisiinsa.

4 Älä anna paljaiden kaiutinjohtojen koskea tämän

laitteen metalliosiin.

Takatehostekai

uttimeen

kaiuttimeen

(oikea)

Oikeaan

takakaiuttimeen

4 Kytke subwooferkaapeli tämän laitteen

SUBWOOFER PRE OUT-liittimeen ja

subwooferin tuloliittimeen.

Subwoofer

Vasempaan

takakaiuttimeen

AV-vahvistin

Vasempaan

takatehostekaiut

timeen

Tuloliitin

Subwooferkaapeli

SUBWOOFER PRE OUT -liitin

6 Fi

HDMI

IN4

DVR

IN3

CBL/

SAT

IN2

DVD

IN1

BD/

HD DVD

OUT

MONITOR OUT

Y

PB

PR

REMOTE


L

R

DOCK



Y

PB

PR

IN

AUDIO

OUT

1

CENTER

SUB

WOOFER

IN MD/

(PLAY) CD-R

FRONT(6CH)

SB(8CH)


OUT

(REC)

SURROUND

CENTER

SUB

WOOFER


DIGITAL INPUT

COAXIAL

L

R

1 2

BD/HD DVD

4

TV

TRIGGER OUT

FRONT

5

DVD

PRE OUT

BD/

HD DVD

VIDEO


SURROUND

6

DVD

RS-232C


SUR.BACK/

PRESENCE

7

CBL/

SAT

8

ZONE OUT


MD/

CD-R

9

DVR

OPTICAL

MONITOR OUT

R

R

R

R

S VIDEO

VIDEO

SP1



BI-AMP

SINGLE

SURROUND

FRONT

ANTENNA

FM GND AM

75Ω UNBAL.

SPEAKERS

L

L

L

L

CENTER

WRENCH

HOLDER

SP2

ZONE 2/ZONE 3

R L

AC OUTLETS

SWITCHED

AC IN

Pikaohje

Vaihe 2: Kytke DVD-soitin ja muut

laitteet

DVD VIDEO

DVD DIGITAL INPUT

COAXIAL

+ +

1 Kytke koaksiaalikaapeli DVD-soittimen

digitaaliseen koaksiaaliaudiolähtöön ja

tämän laitteen DVD DIGITAL INPUT COAXIAL

-liittimeen.

2 Kytke videokaapeli DVD-soittimen

komposiittivideolähtöön ja tämän laitteen

DVD VIDEO -liittimeen.

Koaksiaaliaudiolähtö

Komposiittivideolähtö

+ + +

+ +

+ +

Varmista ensin, että tämän laitteen ja

DVD-soittimen verkkojohdot ovat irti

pistorasiasta.

DVD-soitin

DVD-soitin

Koaksiaalikaapeli

VIDEO MONITOR OUT

Videokaapeli

AV-vahvistin

+

DVD DIGITAL INPUT

COAXIAL -liitin

AV-vahvistin

DVD VIDEO -liitin

3 Kytke videokaapeli näyttölaitteen

videotuloon ja tämän laitteen VIDEO

MONITOR OUT-liittimeen.

Videotuloliitin

4 Kytke mukana toimitettu verkkojohto tähän

laitteesen. Kytke verkkojohto ja muut laitteet

pistorasiaan.

■

Näyttölaite

y

Lisätietoja verkkokaapelin kytkemisestä, s. 24.

Muut kytkennät

Videokaapeli

AV-vahvistin

VIDEO MONITOR

OUT -liitin

• Muut kaiutinkokoonpanot ☞ S. 12

• Tietoa liittimistä ja kaapeleista ☞ S. 15

• Lisätietoja HDMI-liitännästä ☞ S. 16

• TV tai projektori ☞ S. 18

• Muut laitteet ☞ S. 19

• Erillinen vahvistin ☞ S. 21

• Moniformaattisoitin tai erillinen

dekooderi ☞ S. 22

• Yamaha iPod -yleistelakka tai

langaton Bluetooth -audiovastaanotin ☞ S. 22

• FM/AM-antenni ☞ S. 23

• USB-muistilaite tai

Kannettava USB-audiosoitin ☞ S. 23


7 Fi

Pikaohje

Vaihe 3: Kytke laitteisto

toimintaan. Käynnistä

toisto

6 Kytke laite valmiustilaan painamalla B MAIN

ZONE ON/OFF.

Tarkasta kaiuttimien impedanssi

Jos käytössäsi on 6 ohmin kaiuttimet, valitse asetus

SPEAKER IMP - 6ΩMIN, ennen kuin käytät laitetta

(s. 25). Vaihtoehtoisesti voit käyttää etukaiuttimina 4-

ohmisia kaiuttimia (s. 93).

1 Kytke tähän laitteeseen kytketty näyttölaite

toimintatilaan.

2 Paina etulevyn AMASTER ON/OFF -painike

alas ON-asentoon.

■

y

Lisätietoja laitteen sammuttamisesta, käynnistämisestä ja

valmiustilasta, ks. s. 25.

Muut toiminnot

• Kaiutinasetusten

automaattivalinta ☞ S. 29

• Toiston ohjaus ☞ S. 34

• Äänikenttäohjelmat ☞ S. 38

• Puhdas hifi-äänentoisto Pure Direct ☞ S. 45

• FM/AM-radio ☞ S. 46

• iPod ☞ S. 52

• Bluetooth-laite ☞ S. 54

3 Valitse etulevyn CINPUT-valitsinta

pyörittämällä ohjelmalähteeksi DVD.

• USB-laite ☞ S. 55

4 Käynnistä DVD-levyn toisto soittimesta.

5 Säädä äänenvoimakkuus QVOLUME -

säätimellä.

8 Fi

Kytkennät

Takalevy

1 2 3 4 5 6 7

HDMI

IN4

DVR

IN3

CBL/

SAT

IN2

DVD

IN1

BD/

HD DVD

OUT

MONITOR OUT

Y

PB

PR

REMOTE



Y


L

R

DOCK

PB

PR

IN

AUDIO

OUT

1

CENTER

SUB

WOOFER

IN

(PLAY)

MD/

CD-R

FRONT(6CH)


OUT

(REC)

SURROUND

CENTER

SUB

WOOFER

SB(8CH)


DIGITAL INPUT

COAXIAL

L

R

1 2

BD/HD DVD

4

TV

TRIGGER OUT

FRONT

5

DVD

PRE OUT

BD/

HD DVD

VIDEO


SURROUND

6

DVD

RS-232C


SUR.BACK/

PRESENCE

7

CBL/

SAT

8

ZONE OUT


MD/

CD-R

9

DVR

OPTICAL

MONITOR OUT

S VIDEO

ANTENNA

FM GND AM

75Ω UNBAL.

VIDEO

SP1

SPEAKERS

R


L

+ +

AC OUTLETS

SWITCHED

• TRIGGER OUT-laajennusliitin erikoiskäyttöön.

• RS-232C -laajennusliitin vain tehdaskäyttöön. Lisätietoja

laitemyyjältä.

WRENCH

HOLDER


CENTER

R

BI-AMP

L

SINGLE

+ + +

R

SURROUND

L

+ +

R

FRONT

L

+ +

8 9 0 A

B

Nimi

Sivu

1 HDMI-liittimet 16

2 COMPONENT VIDEO -liittimet 15

3 Audiolaitteet 15

REMOTE IN/OUT -liittimet 22, 90

4 Videolaitteet 15

5 ANTENNA-liittimet 23

6 VOLTAGE SELECTOR


7 AC IN 24

AC OUTLET(S) 24

8 DOCK-liitin 22

9 DIGITAL INPUT /OUTPUT -liittimet 15

0 TRIGGER OUT -liitin —

A RS-232C -liitin —

B MULTI CH INPUT -liittimet 22

PRE OUT -liittimet 21

ZONE OUT -liittimet 90

Kaiutinliittimet 12

Kaiutinliittimien avaimen säilytyskohta 14

24

Huom!

+

SP2

ZONE 2/ZONE 3

R L

AC IN

KÄYTTÖÖNOTTO Suomi

9 Fi

Kytkennät

Kaiuttimien sijoittaminen

Suosittelemme sijoittamaan kaiuttimet oheisen kuvan mukaan.

y

• Suosittelemme 7.1-kaiutinjärjestelmää suuriresoluutioisen audioformaatin (Dolby TrueHD, DTS-HD Master Audio, jne.) toistamiseen

äänikenttäohjelmilla tehostettuna.

• Suosittelemme etutehostekaiuttimia. Ne toistavat CINEMA DSP-äänikenttäohjelman tehosteääniä.

7.1-kaiutinjärjestelmä

FL

C

FR

FR

30˚

FL

SW

SR

C

SL

SL

80˚

60˚

SR

SR

SL

SBR

SBL

SBR

SBL

30 cm tai enemmän


FL

C

FR

FR

30˚

FL

SW

SR

C

SL

SL

80˚

60˚

SR

SR

SL

SB

SB


FL

C

FR

FR

30˚

FL

SW

C

SL

SL

80˚

60˚

SR

SR

SR

SL

10 Fi

Kytkennät

■

Kaiutintyypit

Vasen ja oikea etukaiutin (FL ja FR)

Etukaiuttimet toistavat tärkeimpiä ääniä ja tehosteääniä.

Sijoita kaiuttimet yhtä etäälle kuuntelupaikasta. Kaiuttimien

tulisi olla yhtä etäällä näyttölaitteesta.

Keskikaiutin (C)

Keskikaiutin toistaa keskikanavan ääniä (puhetta jne.). Jos

keskikaiuttimen käyttö on jostain syystä

epäkäytännöllistä, voit jättää sen pois. Paras lopputulos

saadaan kuitenkin täydellisellä kaiutinkokoonpanolla.

Vasen ja oikea takakaiutin (SL ja SR)

Takakaiuttimet toistavat tehoste- ja tilaääniä.

5.1-kaiutinjärjestelmässä sijoita nämä kaiuttimet taemmas

kuin 7.1-kaiutinjärjestelmässä.

Vasen ja oikea takatehostekaiutin (SBL ja SBR) /

Takatehostekaiutin (SB)

Takatehostekaiuttimet täydentävät takakaiuttimien luomaa

äänikuvaa ja lisäävät edestä taakse siirtyvien äänien

luonnollisuutta.

6.1-kaiutinjärjestelmässä laite yhdistää vasemman ja

oikean takatehostekanavan äänisignaalit yhteen kanavaan

ja ohjaa ne yhteen takatehostekaiuttimeen. Valitse oikea

asetus kohtaan SUR.B L/R SP (s. 68).

5.1-kaiutinjärjestelmässä laite ohjaa vasemman ja oikean

takatehostekanavan äänisignaalit vasempaan ja oikeaan

takakaiuttimeen. Valitse oikea asetus kohtaan SUR.B L/R

SP (s. 68).

Subwoofer (SW)

Aktiivisubwoofer (vahvistimen sisältävä kaiutin, esim

Yamaha Active Servo Processing Subwoofer System)

tehostaa kaikkien kanavien bassotaajuuksia ja toistaa

matalataajuiset tehosteet LFE-kanavasta, joka on osa

bittivirtaääniformaatteja ja monikanavaisia PCMäänitallenteita.

Subwooferin sijoituspaikan voi valita

melko vapaasti, sillä matalat bassoäänet eivät ole

voimakkaasti suuntautuvia. On kuitenkin hyvä sijoittaa

subwoofer lähelle etukaiuttimia. Käännä sitä hiukan

huoneen keskustaa kohti, jotta seinäheijastukset

vähenisivät.

Muut kaiutinkokoonpanot

Äänikenttäohjelmien ansiosta voit kuunnella

monikanavaääntä, vaikka kaiutinkokoonpano olisi muu

kuin 7.1/6.1/5.1-kanavainen.

Käytä automaattista asetusvalintaa (s. 29) tai määritä

tilaääntä toistavat kaiuttimet SPEAKER MENU -

valikosta (s. 67).

■ Vasen ja oikea etutehostekaiutin

(PL ja PR)

Etutehostekaiuttimet täydentävät etukaiuttimien toistamaa

ääntä niillä lisätilatehosteilla, joita äänikenttäohjelmat

tuottavat (s. 38). Suosittelemme etutehostekaiuttimien

käyttöä etenkin CINEMA DSP-ohjelmien käytön aikana.

Jos haluat käyttää etutehostekaiuttimia, kytke kaiuttimet

SP1-liittimiin. Valitse asetukseksi PRESENCE SP-YES

(s. 68 ).

0,5 - 1 m (1 - 91,44 cm) 0,5 - 1 m (1 - 91,44 cm)

1.8 m

(6 jalkaa)

PL

FL

C

PR

FR

1.8 m

(6 jalkaa)


11 Fi

Kytkennät

Kaiuttimien kytkeminen

Tee kytkentä vasemmasta kanavasta vasempaan (L), oikeasta oikeaan (R), plussasta plussaan (+, punainen) ja

miinuksesta miinukseen (-, musta). Jos kytkennät ovat virheelliset, laitteisto ei toista ääntä kunnolla.

Varoitus!

• Ennen kuin kytket kaiuttimet, varmista, että tästä laitteesta on kytketty virta pois (s. 25).

• Älä anna paljaiden kaiutinjohtojen koskea toisiinsa tai tämän laitteen metalliosiin. Tämä laite ja/tai kaiuttimet

voivat mennä rikki.

• Käytä magneettisuojattuja kaiuttimia. Jos kaiuttimet aiheuttavat häiriötä näyttölaitteeseen, siirrä kaiuttimet

etäämmälle näytöstä.

• Jos kaiuttimien impedanssi on 6 ohm, valitse asetukseksi SPEAKER IMP- 6 ΩMIN, ennen kuin käytät tätä laitetta

(s. 25). Vaihtoehtoisesti voit käyttää etukaiuttimina 4-ohmisia kaiuttimia (s. 93).

Huom!

• Kaiutinjohto on itse asiassa kaksi vierekkäin asetettua, eristettyä johdinta. Johtimet ovat erivärisiä tai -muotoisia (toisessa voi olla

raita, ura tai ulkonema). Kytke (esim. uralla) merkitty johdin tämän laitteen ja kaiuttimen (punaiseen) “+” -liittimeen. Kytke

tavallinen kaapeli (mustaan) “-” -liittimeen.

• Voit kytkeä laitteeseen sekä takatehostekaiuttimet että etutehostekaiuttimet, mutta ne eivät toista ääntä samaan aikaan. Tämä laite

valitsee automaattisesti käyttöön joko etutehostekaiuttimet tai takatehostekaiuttimet tulolähteen ja äänikenttäohjelman perusteella.

■


Subwoofer

Takatehostekaiuttimet

Vasen Oikea

Etutehostekaiuttimet

(s. 11) tai

Zone 2/Zone 3 -

kaiuttimet

(s. 90)

Keskikaiutin

SP1

SPEAKERS

R


L

+ +


CENTER

R

BI-AMP

L

SINGLE

+ + +

WOOFER

PRE OUT

R

SURROUND

L

+ +

SP2

ZONE 2/ZONE 3

R L

+

R

FRONT

L

+ +

Zone 2/Zone 3 -kaiuttimet

(s. 90)

Oikea Vasen

Takakaiuttimet

Oikea Vasen

Etukaiuttimet

12 Fi

Kytkennät

■



Subwoofer


(s. 11) tai


(s. 90)

Keskikaiutin

SPEAKERS

SP1

R


L

+ +

■


Subwoofer

SUB

WOOFER

PRE OUT

Oikea Vasen


Etukaiuttimet

(kaksoisvahvistus)

(s. 14)

SUB

WOOFER

PRE OUT

Oikea Vasen



CENTER

R

BI-AMP

L

SINGLE

+ + +

R

SURROUND

L

+ +

R

FRONT

L

+ +

Oikea Vasen

Etukaiuttimet


(s. 11) tai


(s. 90)

SPEAKERS

SP1

R


L

+ +

+

SP2

ZONE 2/ZONE 3

R L


CENTER

R

BI-AMP

L

SINGLE

+ + +

R

SURROUND

L

+ +

R

FRONT

L

+ +

Oikea Vasen

Etukaiuttimet

+

SP2

ZONE 2/ZONE 3

R L

Zone 2/Zone 3 -

kaiuttimet

(s. 90)

Keskikaiutin

Zone 2/Zone 3

-kaiuttimet

(s. 90)


13 Fi

Kytkennät

■

Verkkojohto

1 Poista noin 10 mm eristettä jokaisen

kaiutinkaapelin päästä. Kierrä paljaat

kaapelit yhteen oikosulkujen estämiseksi.

10 mm (0.4 in)

■

Connecting the banana plug

(Except U.K., Europe, Asia and Korea

models)

Tighten the knob using the supplied speaker

terminal wrench and then insert the banana plug

into the end of the terminal.

Banana plug

2 Avaa liitintä mukana toimitetulla

liitinavaimella. Työnnä yksi paljas johdin

liittimessä olevaan reikään. Kiristä liitin

kiinni.

Avaa

Laita sisään

Kaiutinliittimien avain

Kiristä

3 Kun et enää tarvitse avainta, ripusta se

laitteen takalevyssä olevaan WRENCH

HOLDER-kohtaan.

y

You can also use the banana plug with the SP2 speaker

terminals. Open the tab and then insert one banana plug into the

hole on the terminal. Do not close the tab after connecting the

banana plug.

■

BI-AMP-kytkentä

Varoitus!

Irrota kaiuttimessa oleva levy tai muu mekanismi, jolla LPF

(alipäästösuodatin) ja HPF (ylipäästösuodatin) on yhdistetty.

Voit tehdä BIAMP-kytkennän yhteen

kaiutinjärjestelmään, joka tukee alla esiteltyä

kaksoisvahvistuskytkentätapaa. Ota kytkentä käyttöön

valikkokohdasta BI-AMP (s. 94).

Tämä laite

R

+


BI-AMP

SINGLE

L

+

■ Kytkentä SP2 -kaiutinliittimiin

Kytke Zone 2- tai Zone 3 -huoneen kaiuttimet näihin

liittimiin (s. 90).

R

SURROUND

L

+ +

R

FRONT

L

+ +

Avaa liitin. Työnnä yksi paljas johdin liittimessä

olevaan reikään. Sulje liitin.

Avaa liitin Laita sisään Sulje liitin

Oikea Vasen

Etukaiuttimet

Huom!

Jos teet tavallisen kaiutinkytkennän, varmista, että liittimet

yhdistävä levy on paikallaan kunnolla. Lisätietoja kaiuttimien

käyttöohjeessa.

14 Fi

Kytkennät

Tietoa liittimistä ja kaapeleista

Tässä laitteessa on kolmenlaisia audioliittimiä, kolmenlaisia videoliittimiä ja HDMI-liittimiä. Valitse kytkentätapa

kytkettävän laitteen liitinvalikoiman perusteella.

■

Audioliittimet

■

Videoliittimet

L

AUDIO

R

DIGITAL

COAXIAL

DIGITAL

OPTICAL

VIDEO

S VIDEO


Y PB PR

AUDIO-liittimet

Tavallinen analoginen audiosignaali siirtyy vasemmasta ja

oikeasta kanavasta analogista audiokaapelia pitkin. Kytke

punainen liitin oikeaan (R, right), valkoinen vasempaan

(L, left) liittimeen.

COAXIAL -liittimet

Digitaalinen audiosignaali siirtyy koaksiaalista

digitaaliaudiokaapelia pitkin.

OPTICAL-liittimet

Digitaalinen audiosignaali siirtyy optista

digitaaliaudiokaapelia pitkin.

Huom!

(valk)

L

(pun)

R

Analoginen

audiokaapeli

(vasen ja

oikea)

(oranssi)

Digitaalituloliittimiin voi tuoda ohjelmalähteestä PCM-, Dolby

Digital- ja DTS -bittivirtaa. Jos teet kytkennän sekä COAXIALettä

OPTICAL-liittimiin, vahvistin valitsee ensisijaisesti

COAXIAL-liittimeen tulevan signaalin. Kaikki digitaaliliittimet

pystyvät käsittelemään ääntä, jonka näytetaajuus on enintään 96

kHz.

C

Digitaaliaudiokaapeli

(koaksiaali)

O

Digitaaliaudiokaapeli

(optinen)

(kelt) (vihreä) (sininen) (pun)

V

S

VIDEO-liittimet

Tavallinen komposiittivideosignaali siirtyy

komposiittivideokaapelia pitkin.

S VIDEO -liittimet

S-videosignaalissa valoisuusosa (Y) ja väriosa (C)

kulkevat kaapelin erillisiä johtimia pitkin.

COMPONENT VIDEO -liittimet

Komponenttivideosignaalissa valoisuusosa (Y) ja väriosa

(PB, PR) kulkevat komponenttivideokaapelin erillisiä

johtimia pitkin.

y

Tämä laite sisältää videosignaalin muunnospiirin. (s. 17)

Y

PB

Komposiittivideokaapeli

S-videokaapeli

Komponenttivideokaapeli

PR


15 Fi

Kytkennät

HDMI

Laitteessa on neljä HDMI-tuloliitintä ja yksi HDMI-lähtöliitin digitaalisten audioja videosignaalien tuloa ja lähtöä

varten.

■

HDMI-liitin ja -kaapeli

• Lisäohjeita ohjelmalähdelaitteen käyttöohjeessa. Tee laitteen

asetukset niiden mukaan.

y

• Suosittelemme erikseen myytävää HDMI-kaapelia, joka on

enintään 5 metriä pitkä ja johon on painettu HDMI-logo.

• Käytä muunnoskaapelia (HDMI ↔DVI-D), jos haluat kytkeä

vahvistimen DVI-laitteeseen.

• Tarkasta signaalitiedoista, antaako vahvistin viestin

mahdollisesta HDMI-ongelmasta (s. 36).

• Tämä laite sisältää videosignaalin muunnospiirin (s. 17).

• Datansiirron aikana et saa irrottaa tai kytkeä kaapelia tai

sammuttaa vahvistimen HDMI OUT-liittimeen kytkettyä

HDMI-laitetta. Toistuva ääni voi säröytyä tai kaiuttimiin voi

ohjautua häiriöääntä.

• HDMI OUT-liitin ohjaa audiosignaalin vain HDMI -

tuloliittimiin.

• Jos sammutat HDMI OUT -liittimeen DVI-liittimen kautta

kytketyn näyttölaitteen, kytkennän yhteys saattaa katketa.

■

HDMI

Huom!

HDMI-signaalin yhteensopivuus tämän

laitteen kanssa

Audiosignaalit

2ch Linear

PCM

Monikanavainen

Linear PCM

DSD

Bittivirta

Bittivirta

(suuriresoluutioinen

ääni)

Audiosignaalityyppi

Audiosignaaliformaatti

2ch, 32-192 kHz,

16/20/24 bit

8ch, 32-192 kHz,

16/20/24 bit

2/5.1ch,

2.8224 MHz,1 bit

Dolby Digital,

DTS

Dolby TrueHD,

Dolby Digital Plus,

DTS-HD Master

Audio, DTS-HD

High Resolution

Audio

HDMI-kaapeli

Yhteensopivat

mediat

CD, DVD-Video,

DVD-Audio, jne.

DVD-Audio, jne.

SACD, jne.

DVD-Video, jne.

Blu-ray Disc,

HD DVD, jne.

y

• Jos ohjelmalähdelaite pystyy purkamaan kommenttiraidan

bittivirtaäänen, kommenttiraidan sisältävän äänen toistaminen

onnistuu yhdistämällä se muihin äänikanaviin käyttämällä

seuraavia kytkentöjä:

– monikanavainen analoginen audiotulo(s. 22)

– DIGITAL INPUT OPTICAL (tai COAXIAL)

Huom!

• Kun toistat CPPM-kopiosuojattua DVD-ääntä, käytössä oleva

DVD-soitin saattaa estää videoja audiosignaalien lähettämisen

eteenpäin.

• Tämä laite ei ole yhteensopiva HDCP-yhteensopimattomiin

HDMI- ja DVI-laitteisiin.

• Jos haluat purkaa bittivirtaäänen tässä laitteessa, valitse

lähdelaitteen asetusvalikoista asetukset, joiden aikana laite

antaa eteenpäin bittivirtaääntä (eikä pura eli dekoodaa ääntä

valmiiksi).

• Tämä laite ei pysty käyttämään BluRay- ja HD DVD -levyjen

kommenttiraitatoimintoja (esimerkiksi internetistä ladattuja

erityisiä audioraitoja). Tämä laite ei toista BluRay- ja HD DVDohjelman

kommenttiraitaa.

Videosignaalit

Tämä laite pystyy käsittelemään videosignaalia, jonka

resoluutio on jokin seuraavista:

– 480i/60 Hz

– 576i/50 Hz

– 480p/60 Hz

– 576p/50 Hz

– 720p/60 Hz, 50 Hz

– 1080i/60 Hz, 50 Hz

– 1080p/60 Hz, 50 Hz, 24Hz

Yhteensopiva Deep Color- ja x.v.Color -

videosignaalien kanssa

Tämä laite ottaa vastaan myös Deep Color (30- tai 36-

bittisen)- ja x.v.Color -videosignaalin. Jos haluat ohjata

mainitun videosignaalin muuttamattomana ulos HDMI

OUT -liittimestä, valitse asetukseksi HDMI RES. -

THRGH (s. 73).

Huom!

Mikäli näyttölaite ei pysty käsittelemään Deep Color- tai

x.v.Color -videosignaaleja, kuva ei välttämättä näy kunnolla.

■

HDMI-tuloliittimien oletuslaitteet

HDMI-tuloliitin

IN1

IN2

IN3

IN4

Oletettu ohjelmalähdelaite

BD/HD DVD

DVD

CBL/SAT

DVR

16 Fi

Kytkennät

Audio- ja videosignaalien tiet

■

Audiosignaalin tiet

■

Videosignaalin tiet

Input, tulo

Output, lähtö

Input, tulo

Output, lähtö

HDMI

HDMI

DIGITAL AUDIO

(COAXIAL)

DIGITAL AUDIO

(OPTICAL)

Huom!

AUDIO

Digitaalinen

Analoginen

Vain HDMI -tuloliittimet pystyvät vastaanottamaan

audiosignaalityyppejä DSD, Dolby TrueHD, Dolby Digital

Plus, DTS-HD Master Audio ja DTS-HD High Resolution

Audio.

COMPONENT

VIDEO

S VIDEO

VIDEO

Läpi

Videomuunnos

y

• Määritä videosignaalin muunnoksen toimintatila ja muita

videosignaalin käsittelyyn vaikuttavia asetuksia valikossa

VIDEO MENU (s. 72).

• Jos laitteeseen tulee samaan aikaan erityyppisiä analogisia

videosignaaleja, niiden valintajärjestys on seuraava:

(1) COMPONENT VIDEO, (2) S VIDEO, (3) VIDEO.


17 Fi

Kytkennät

Televisio tai projektori


muiden laitteiden verkkojohdot ovat

irti pistorasiasta.

y

Määritä, mitä audiosignaaleja lähtee eteenpäin HDMI OUT -

liittimestä. Tee valinta asetuskohdasta HDMI AUDIO (s. 72).

Huom!

Jos sammutat HDMI OUT -liittimeen DVI-liittimen kautta

kytketyn näyttölaitteen, kytkennän yhteys saattaa katketa.

Silloin HDMI-merkkivalo vilkkuu epäsäännöllisesti.

HDMI


MONITOR OUT

Y

VIDEO

MONITOR OUT

S VIDEO

PB

VIDEO

PR

TV

AUDIO

DIGITAL INPUT

OUT

4

TV

L

R

Y

PB

PR

O

V

S

Component video in

Audio out

HDMI in

TV

(tai projektori)

Optical out

Video in

S-video in

Suositeltu kytkentä

Vaihtoehtoinen kytkentä

18 Fi

Kytkennät

Muiden laitteiden kytkennät

■ Audio- ja videolaitteiden kytkentä

Tässä laitteessa on kolmenlaisia audioliittimiä, kolmenlaisia videoliittimiä ja HDMI-liittimiä. Valitse kytkentätapa

kytkettävän laitteen liitinvalikoiman perusteella.

y

HDMI-liitin välittää digitaalisen audioja digitaalisen videosignaalin yhden HDMI-kaapelin välityksellä.

Videoliittimet

COMPONENT VIDEO VIDEO S VIDEO

HDMI-liittimet

Äänisignaalille

HDMI

Kytkentäesimerkki (DVD-soitin)

HDMI

IN2

DVD

C


B DVD

Y

PB

PR

Y

DVR

CBL/

SAT

DVD

BD/

HD DVD

HDMI out

Coaxial out

IN4

IN3

IN2

IN1

Component out

S-video

out

PB

2

DVD

PR



Y

PB

PR


L

R

DIGITAL INPUT

COAXIAL

L

R

AUDIO

1

IN

(PLAY)

MD/

CD-R


OUT

(REC)

COAXIAL

L

R

BD/HD DVD

4

TV

5

DVD

BD/

HD DVD

VIDEO


AUDIO COAXIAL OPTICAL

DVD-soitin

S

DVD

6

DVD

V

Video out

VIDEO

Optical out

Audio out

OPTICAL

L

S VIDEO

VIDEO

6

R

DVD

7

CBL/

SAT

O

8

MD/

CD-R

9

DVR

OPTICAL

Suositeltu

kytkentä

Vaihtoehtoinen

kytkentä


19 Fi

Kytkennät

Audio- ja videokytkentöjen liittimet

Suositeltu kytkentä on lihavoitu. Jos kytket tallentavan laitteen, sinun on tehtävä erillinen kytkentä tallentamista varten

(kytkentä, joka ohjaa signaalin tästä laitteesta tallentavaan laitteeseen).


muiden laitteiden verkkojohdot ovat

irti pistorasiasta.

y

Vaihtoehtoisesti voit kytkeä lisälaitteen etulevyn VIDEO AUX -liittimiin (s. 23).

Laite

Signaalityyppi

Laitteessa

Kytkentäliitin

Tässä laitteessa

Blu-ray-soitin tai HD

DVD-soitin

Audio/Video HDMI out HDMI IN1 (BD/HD DVD)

Audio Optical out OPTICAL (BD/HD DVD)

Audio out (analog)

AUDIO (BD/HD DVD)

Video Component out COMPONENT VIDEO (BD/HD DVD)

S-video out

Video out (composite)

S VIDEO (BD/HD DVD)

VIDEO (BD/HD DVD)

DVD-soitin Audio/Video HDMI out HDMI IN2 (DVD)

Audio Optical out OPTICAL (DVD)

Coaxial out


COAXIAL (DVD)

AUDIO (DVD)

Video Component out COMPONENT VIDEO (DVD)

S-video out


S VIDEO (DVD)

VIDEO (DVD)

Lisälaite Audio/Video HDMI out HDMI IN3 (CBL/SAT)

Audio Optical out OPTICAL (CBL/SAT)


AUDIO (CBL/SAT)

Video Component out COMPONENT VIDEO (CBL/SAT)

S-video out


S VIDEO (CBL/SAT)

VIDEO (CBL/SAT)

DVD-tallennin Audio/Video HDMI out HDMI IN4 (DVR)

Audio Coaxial out COAXIAL (DVR)


AUDIO (DVR IN)

Video S-video out S VIDEO (DVR IN)


VIDEO (DVR IN)

Audio (tallennus) Optical in OPTICAL (DVR)

Audio in (analog)

AUDIO (DVR OUT)

Video (tallennus) S-video in S VIDEO (DVR OUT)

Video in (composite)

VIDEO (DVR OUT)

20 Fi

Kytkennät

Laite

Signaalityyppi

Laitteessa

Kytkentäliitin

Tässä laitteessa

VCR Audio Audio out (analog) AUDIO (VCR IN)

Video S-video out S VIDEO (VCR IN)


VIDEO (VCR IN)

Audio (tallennus) Audio in (analog) AUDIO (VCR OUT)

Video (tallennus) S-video in S VIDEO (VCR OUT)

• Tee samantyyppinen videokytkentä kuin televisioon, jos videosignaalin muunnos on pois käytöstä. Jos esimerkiksi kytkit television

tämän laitteen VIDEO MONITOR OUT -liittimeen, kytke ohjelmalähteet vahvistimen VIDEO-liittimiin.

• Tarkasta tekijänoikeuksia koskeva laki. Tekijänoikeudenlain suojaaman ohjelman kopioiminen voi rikkoa tekijänoikeuslakia.

• Jos kytket DVD-soittimen sekä OPTCAIL- että COAXIAL-liittimiin, vahvistin valitsee ensisijaisesti COAXIAL-liittimeen tulevan

signaalin.

• Kuvaruututietueiden signaali ei lähde eteenpäin DVR OUT- ja VCR OUT -liittimistä, joten kuvaruututietueita ei voi tallentaa.

• Jos kytket DIGITAL INPUT- tai DIGITAL OUTPUT -liittimeen muun kuin liitintä varten määrätyn oletuslaitteen, määritä kytkemäsi

laite asetuskohdassa I/O ASSIGNMENT (s. 74).

• Jos haluat kytkeä PHONO-liittimeen levysoittimen, jossa on matalan lähtöjännitteen MC-äänirasia, käytä muuntajaa tai MCesivahvistinta.

• Kytke levysoitin GND-liittimeen kohinan vähentämiseksi.

■ Lisävahvistin

Vahvistimessa on enemmän kuin riittävästi tehoa

kotiteatterikäyttöön. Jos kuitenkin haluat lisätä

kaiuttimien saamaa tehoa tai haluat käyttää toista

vahvistinta, kytke erillinen vahvistin PRE OUT -liittimiin.

Jokainen PRE OUT -liitin antaa eteenpäin samaa signaalia

kuin vastaava SPEAKERS-kaiutinliitin.

• Kun PRE OUTPUT-liittimiin on tehty kytkentä, älä tee mitään

kytkentöjä SPEAKERS-kaiutinliittimiin.

• Säädä subwooferin perusäänenvoimakkuuden taso subwooferin

äänenvoimakkuudensäätimellä.

Video in (composite)

VIDEO (VCR OUT)

CD-soitin Audio Coaxial out COAXIAL (CD)


AUDIO (CD)

MD- tai CD-tallennin Audio Audio out (analog) AUDIO (MD/CD-R IN)

Audio (tallennus) Optical in OPTICAL (MD/CD-R)

Audio in (analog)

AUDIO (MD/CD-R OUT)

Levysoitin Audio Audio out (analog) AUDIO (PHONO)

Huom!

Huom!

[1] [2]

CENTER FRONT SURROUND SINGLE(SB)

SUB

WOOFER

[5]

PRE OUT

[3] [4]

[1] CENTER PRE OUT -liitin

Keskikanavan lähtöliitin.

[2] FRONT PRE OUT -liittimet

Etutehostekanavien lähtöliittimet.

[3] SURROUND PRE OUT-liittimet

Takakanavien lähtöliittimet.

SUR.BACK/

PRESENCE

L

R


21 Fi

Kytkennät

[4] SUR.BACK/PRESENCE PRE OUT -liittimet

Takatehostekanavien ja etutehostekanavien lähtöliittimet.

Jos kytket vain yhden erillisvahvistimen

takatehostekanavaa varten, kytke se SINGLE (SB)-

liittimeen.

y

• Jos haluat ohjata takatehostekanavan signaalin eteenpäin näistä

liittimistä, valitse asetukseksi PRESENCE SP- NONE. Valitse

lisäksi kohtaan SUR.B L/R SP mikä tahansa asetus paitsi

NONE (s. 68).

• Jos haluat ohjata etutehostekanavan signaalin eteenpäin näistä

liittimistä, valitse asetukseksi PRESENCE SP- YES ja SUR.B

L/R SP- NONE (s. 68).

[5] SUBWOOFER PRE OUT -liitin

Kytke subwoofer, jossa on sisäinen vahvistin

(aktiivisubwoofer).

■ Moniformaattisoitin tai erillinen

dekooderi

Tässä laitteessa on 6 ylimääräistä tuloliitintä (FRONT L/

R, CENTER, SURROUND L/R ja SUBWOOFER)

valmiiksi dekoodatulle monikanavaäänelle. Sellaista

antavat esimerkiksi moniformaattisoittimet ja erilliset

dekooderit. Jos valitset asetukseksi INPUT CH - 8ch

(s. 75), voit ohjata etukanavat niihin analogisiin

audiotuloliittimiin, joiden käyttötavaksi olet valikossa

määrittänyt FRONT.

Huom!

• Jos valitset ohjelmalähteeksi MULTI CH, digitaalinen

äänikenttäprosessori kytkeytyy automaattisesti pois käytöstä.

• Tämä laite ei ohjaa MULTI CH INPUT -liittimiin tulevaa

äänikanavaa muihin kanaviin, vaikka kaiutinkokoonpanosta

puuttuisi kyseisen äänikanavan kaiutin. Sen takia sinun

kannattaa käyttää vähintään 5.1-kaiutinjärjestelmää, jos haluat

käyttää näitä liittimiä.

■ Yamaha iPod -yleistelakka tai langaton

Bluetooth-audiovastaanotin

Tämän laitteen takalevyssä on DOCK-liitin. Siihen voit

kytkeä Yamaha iPod -yleistelakan (esimerkiksi YDS-11,

myydään erikseen) tai langattoman Bluetoothaudiovastaanottimen

(esimerkiksi YBA-10, myydään

erikseen). Kytke Yamaha iPod-yleistelakka tai Bluetoothvastaanotin

vahvistimen takalevyn DOCK -liittimeen

oheislaitteen mukana toimitetulla kaapelilla.

Yamaha iPod -yleistelakka tai

langaton Bluetoothaudiovastaanotin

■ REMOTE IN/OUT -liittimet

Jos sinulla on Yamaha-laitteita, jotka pystyvät välittämään

kauko-ohjaussignaaleja eteenpäin, tee kytkentä laitteiden

REMOTE IN- ja REMOTE OUT-liittimiin analogisella

monominikaapelilla (kuten kuvassa).

DOCK

( )

( C)

MD/

TAPE

*

L

R

REMOTE

IN

OUT

CENTER

FRONT(6CH) SURROUND

L

R

Remote

control out

Remote

control in

SUB

WOOFER SB(8CH)


SUB

Subwoofer out

Center out

Front out (6ch)

Surround back

out (8ch)

L R L R L R

Surround out

Front out (8ch)

Infrapunasignaalien

vastaanotin tai

Yamaha-laite

Yamaha-laite

(CD- tai DVDsoitin,

jne.)

Moniformaattisoitin/ erillinen dekooderi

* Analogiset tuloliittimet, jotka on määritetty Front -liittimiksi

valikkokohdassa Multi CH Assign (s. 75).

22 Fi

MAIN ZONE

ON/OFF

ON

OFF

MASTER

INPUT

AUDIO

SELECT

TONE

CONTROL

PROGRAM

ENTER

STRAIGHT

EFFECT

YPAO

MIC

OPTIMIZER

PRESET/TUNING

MULTI ZONE

SILENT CINEMA S VIDEO VIDEO

PHONES

SEARCH STEREO/

MEMORY MODE MONO

ZONE ON/OFF ZONE CONTROLS

ZONE 2 ZONE 3

L AUDIO R OPTICAL

VIDEO AUX

BAND

USB

INFO

PURE DIRECT

VOLUME

Kytkennät

Etulevyn VIDEO AUX -liittimet

Kytke etulevyn VIDEO AUX -liittimiin esimerkiksi

pelikonsoli tai videokamera. Kun haluat toistaa näihin

liittimiin tulevaa signaalia, valitse ohjelmalähteeksi V-

AUX.

Varoitus!

Säädä vahvistimen ja muiden laitteiden äänenvoimakkuus

kokonaan kiinni, ennen kuin teet kytkentöjä.

S VIDEO

VIDEO

L

AUDIO

S V L R

S-Video output

Video output

R

Audio

output

Pelikonsoli tai

videokamera

OPTICAL

O

Optical output

FM- ja AM-antennit

FM- ja AM-sisäantennit toimitetaan laitteen mukana.

Yleensä nämä antennit antavat riittävän hyvän

kuuluvuuden.

Huom!

• Mukana toimitetut antennit ja laitteen FM-liitin ovat

mallikohtaisia.

• (vain mallit Asia, General) Be sure to set the tuner frequency

step according to the frequency spacing in your area (s. 94).

• AM-silmukka-antenni tulee sijoittaa kauas tästä laitteesta.

• AM-silmukka-antennin tulee olla kytkettynä, vaikka tähän

laitteeseen kytkettäisiin AM-ulkoantenni.

• Jos radio kuuluu huonosti, kytke ulkoantenni. Kysy lisää

Yahama-myyjältä tai -huollosta.

FMsisäantenni

(mukana)

ANTENNA

FM GND AM

75Ω UNBAL.

AM-silmukkaantenni

(mukana)

Maa (GND -liitin)

Tee kytkentä antennin GND-liittimestä

hyvään maadotuspaikkaan turvallisuuden ja

signaalihäiriöiden vuoksi. Hyvä

maadotuspaikka on kosteaan maahan

työnnetty metallitanko.

AM-ulkoantenni

Käytä 5-10 m

vinyylikuorikaapelia. Ohjaa

se ulos ikkunasta.


23 Fi

Kytkennät

AM-silmukka-antennin kokoaminen

Verkkojohto

■ Verkkojohto

Kytke mukana toimitettu verkkojohto laitteeseen vasta

sitten, kun olet tehnyt kaikki muut kytkennät. Kytke

verkkojohto pistorasiaan viimeiseksi.

AC IN

AM-silmukka-antennin johdon kytkeminen

Pidä painettuna. Laita Vapauta

Pistorasiaan

AC OUTLETS

y

AM-silmukka-antennin johdolla ei ole polariteettia, joten voit

kytkeä kumman tahansa pään AM- tai GND -liittimeen.

Huom!

(Asia model only) Select one of the supplied power cables

suitable for the type of AC wall outlet in your location before

plugging this unit into the AC wall outlet.

■ AC-VERKKOLIITTIMET

(KYTKETTÄVISSÄ)

Mallit U.K. ja Australia ............................................ 1 kpl

Malli Korea ......................................................................0

Muut mallit ................................................................ 2 kpl

Keskusyksikön verkkoliittimistä saat käyttöjännitteen

esimerkiksi dvd-soittimeen. Kytke erillislaitteiden

verkkojohdot näihin liittimiin. Kun tässä laitteessa on

virta, liittimiin kytketyt laitteet ovat kytkettyinä

verkkosähköön. Kun tämän laitteen virta sammutetaan,

liittimiin kytketyt laitteet eivät saa virtaa. Lisätietoa

verkkoliittimiin kytkettävien laitteiden

enimmäisvirrankulutuksesta, ks. Tekniset tiedot, s. 112.

Muistin varmistus

Muistin varmistuspiiri estää tallennettuja tietoja

katoamasta, kun tämä laite kytketään valmiustilaan.

Tallennetut tiedot kuitenkin häviävät, jos verkkojohto

irrotetaan pistorasiasta yli viikoksi tai virranjakelu

keskeytyy muusta syystä yli viikoksi.

24 Fi

Kytkennät

Kaiutinimpedanssi

Varoitus!

Jos käytössäsi on 6 ohmin kaiuttimet, valitse

asetukseksi SPEAKER IMP- 6ΩMIN, ENNEN KUIN

käytät tätä laitetta. Vaihtoehtoisesti voit käyttää

etukaiuttimina 4-ohmisia kaiuttimia (s. 93).

1 Varmista, että soitin on pois toimintatilasta.

2 Pidä painettuna etulevyn OSTRAIGHT, kun

kytket tämän laitteen toimintatilaan

painamalla AMASTER ON/OFF -painikkeen

alas ON-asentoon.

Laite kytkeytyy toimintatilaan, ja etulevyn näyttöön

tulee ADVANCED SETUP -valikko.

3 Valitse NPROGRAM -säädintä pyörittämällä

SPEAKER IMP..

4 Painele OSTRAIGHT, kunnes valittuna on

6ΩMIN.

5 Tallenna uusi asetus muistiin ja sammuta

tämä laite painamalla etulevyn AMASTER

ON/OFF-painike ylös OFF-asentoon.

Huom!

STRAIGHT

EFFECT

Pidä painettuna

MASTER

Asetus valikoituu käyttöön, kun seuraavan kerran kytket

vahvistimen toimintatilaan.

Laite toimintatilaan ja pois

toimintatilasta

■

Virran kytkeminen laitteeseen

Paina etulevyn AMASTER ON/OFF -painike alas

ON-asentoon.

Kun kytket tähän laitteeseen virran AMASTER ON/

OFF-painikkeella, kotiteatterihuoneen toiminnot

kytkeytyvät toimintatilaan.

■

Virran sammuttaminen laitteesta

Paina etulevyn AMASTER ON/OFF -painike

ylös OFF-asentoon.

■

Kotiteatterihuoneen toiminnot

valmiustilaan

Paina BMAIN ZONE ON/OFF

(tai CSTANDBY).

■

Kotiteatterihuoneen toiminnot

toimintatilaan valmiustilasta

Paina BMAIN ZONE ON/OFF (tai DPOWER).

y

• Suosittelemme sammuttamaan laitteen valmiustilan kautta.

Valmiustilassa laite käyttää vähän sähköä voidakseen

vastaanottaa kauko-ohjaimesta tulevat infrapunasignaalit.

• BMAIN ZONE ON/OFF, CSTANDBY ja DPOWER

toimivat vain, kun AMASTER ON/OFF on painettu alas ON -

asentoon.

• Virrankytkennän jälkeen kestää muutamia sekunteja, ennen

kuin laite on toimintavalmis ja voi alkaa toistaa ohjelmaa.

Ongelmatilanteessa...

• Sammuta ensin virta laitteesta hetkeksi. Kytke laite

sitten toimintatilaan.

• Ellei ongelma häviä, palauta käyttöön laitteen

perusasetukset (s. 105).


25 Fi

Kytkennät

Etulevyn näyttö

a b c d

DSD

PCM

WMA

MP3

SILENT

CINEMA

USB DOCK V-AUX VCR DVR CBL/SAT DVD BD/HD DVD MD/CD-R TV CD PHONO MULTI CH TUNER

YPAO PRESET

VIRTUAL ADAPTIVE DRC

TUNED STEREO

AUTO MEMORY

PTY HOLD EON

q 24

q TRUE HD q EX

MASTER AUDIO

3

ENHANCER

DISCRETE MATRIX

q DIGITAL PLUS HD 96

VOLUME

dB

L C R

SLEEP ZONE2

SL LFE SR

ZONE3

SBL SB SBR

e

g

h

SILENT

CINEMA

q 24

q TRUE HD q EX

MASTER AUDIO

3

VIRTUAL ADAPTIVE DRC

ENHANCER

DISCRETE MATRIX

q DIGITAL PLUS HD 96

i

j

k

f

l

m

n

TUNED STEREO

AUTO MEMORY

PTY HOLD EON

VOLUME

dB

L C R

SLEEP ZONE2

SL LFE SR

ZONE3

SBL SB SBR

o

p

q

a Kuulokkeet

Valo palaa, kun kuulokkeet on kytketty (s. 35).

b YPAO

Automaattinen kaiutinasetusten valinta AUTO SETUP on

käynnissä, tai laitteen automaattisesti valitsemat Auto

Setup-asetukset ovat käytössä muuttamattomina (s. 29).

c PRESET

Radioasemien automaattiviritys.

d Ohjelmalähde

Nuolimerkki osoittaa käyttöön valitun ohjelmalähteen.

e Tulosignaalin merkkivalot

Parhaillaan toistuvan äänisignaalin tunnus: DSD (Direct

Stream Digital), PCM (Pulse Code Modulation), WMA

(Windows Media Audio) tai MP3 (MPEG-1 Audio

Layer-3).

f Vaihtuvan tiedon näyttö

Esim. käytössä oleva äänikenttäohjelma, tietoja asetusten

säädön aikana.

g HDMI

Merkkivalo palaa, kun valitun ohjelmalähteen signaalia

tulee HDMI-liittimiin (s. 16).

h ENHANCER

Käytössä Compressed Music Enhancer-toiminto (s. 43).

i DSP-ilmaisimet

Merkkivalo ilmoittaa käyttöön valitun

äänikenttäohjelman.

SILENT CINEMA

Laitteeseen on kytketty kuulokkeet ja käyttöön on

valittu äänikenttäohjelma (s. 43).

CINEMA DSP

Valittuna CINEMA DSP-äänikenttäohjelma (s. 38).

3D

Käytössä CINEMA DSP 3D-toiminto (s. 44).

VIRTUAL

Käytössä Virtual CINEMA DSP -toiminto (ks. s. 43).

j ADAPTIVE DRC

Merkkivalo palaa, kun mukautuva dynamiikanhallinta on

kytketty toimintatilaan (s. 69).

k Dekooderin ilmaisin

Ilmaisee laitteen käyttämän dekooderin.

l Virittimen merkkivalot

Viritin vastaanottaa FM/AM-asemaa.

m Valikon selausilmaisin

Merkkivalo palaa, jos parhaillaan valitun iPod/USBvalikkokohdan

alta löytyy alavalikkoja.

n SLEEP

Käytössä uniajastin (s. 37).

o VOLUME -äänenvoimakkuus

• Käytössä oleva äänenvoimakkuus.

• Vilkkuu, kun ääni on mykistetty (s. 36).

p

Tulokanava ja kaiuttimet

L C R

SL LFE SR

SBL SB SBR


Laitteeseen tulevat äänikanavat

Laitteeseen tulevat äänikanavat

• Vahvistimeen tulevan digitaalisignaalin

äänikanavat.

• Merkkivalo palaa tai vilkkuu kaiutinasetusten

mukaisesti, kun tämä laite valitsee automaattisesti

kaiutinasetuksia (s. 29).

26 Fi

Kytkennät


Merkkivalot ilmaisevat asetuksen CONFIG-

PRESENCE SP (s. 68), kun laite valitsee

automaattisesti kaiutinasetuksia (s. 29) tai kun säädät

kaiutintasoja asetuskohdasta LEVEL (s. 68).

q ZONE2/ZONE3

Zone 2- tai Zone 3-huoneen toiminnot ovat

toimintatilassa.

(s. 91).

Kauko-ohjaimen käyttö

Kauko-ohjain lähettää suoria infrapunasäteitä.

Osoita kauko-ohjaimella suoraan vahvistimessa olevaa

kauko-ohjainsignaalien vastaanotinta.

Kauko-ohjaussignaalien

vastaanotin

Tietoruutu (4)

Noin 6 m

MAIN

ZONE 2

ZONE 3

ID 1

[1] ID1/ID2-ilmaisin

Käytössä oleva kauko-ohjaimen ID-koodi (s. 93).

[2] Lähetysilmaisin

Näkyy, kun kauko-ohjain lähettää infrapunasignaaleja.

[3] Huoneilmaisimet

Parhaillaan ohjattavaksi valittu huonetila (s. 91).

[4] Vaihtuvan tiedon näyttö

Ohjattavissa olevan ohjelmalähdelaitteen nimi.

Infrapunasignaalien lähetin (1)

Lähettää infrapunasignaaleja. Kohdista ohjattavan laitteen

kauko-ohjainsignaalien vastaanottimeen.

30

[1] [2]

ID 2

[3] [4]

30


27 Fi

Kytkennät

Toimintatilan valitsin (E)

Joidenkin painikkeiden toimintaan vaikuttaa se, missä

asennossa toimintatilan valitsin on.

AMP

Kauko-ohjain ohjaa vahvistinta.

SOURCE

Kauko-ohjain ohjaa laitetta, jonka olet valinnut

ohjelmalähteen valintapainikkeilla (s. 82).

TV

Kauko-ohjain ohjaa televisiota (s. 81).

Huom!

• Älä kaada vettä tai laita mitään kosteaa kauko-ohjaimen päälle.

• Älä pudota kauko-ohjainta.

• On kiellettyä säilyttää kauko-ohjainta edes vähän aikaa

seuraavissa olosuhteissa:

– kosteassa, kuten kylpyhuoneessa

– kuumassa, kuten lähellä lämmitintä tai hellaa

– erittäin kylmässä

– pölyisessä paikassa

• Kauko-ohjainkoodit muiden laitteiden ohjaamiseksi, ks. s. 83.

Etulevyn kannen avaaminen ja

sulkeminen

Kun haluat käyttää etulevyn takana olevia säätimiä, avaa

levy painamalla sitä kevyesti alareunasta. Sulje kansi, kun

säätimiä ei käytetä.

28 Fi


Tämä laite käyttää YPAO (Yamaha Parametric Room Acoustic Optimizer) -tekniikkaa, jonka ansiosta sinun ei tarvitse

luottaa kuuloosi valitessasi tärkeitä kaiutinasetuksia. Laitteen automatiikka tekee tarkkuutta vaativat säädöt

automaattisesti. Mukana toimitettu mikrofoni kerää kaiuttimien toistamat äänet. Vahvistin analysoi, millaiselta ääni

kuulostaa juuri sinun kuunteluhuoneessasi. Monipistemittauksen ansiosta voit määrittää kuunteluhuoneeseen jopa

kahdeksan hyvää kuuntelupaikkaa.

Ennen automaattista

asetusvalintaa

1 Tarkista seuraavat kohdat, ennen kuin

käynnistät asetusten automaattivalinnan.

❏ Kaiuttimet on oikein kytketty.

❏ Kuulokkeet eivät ole kytkettyinä vahvistimeen.

❏ Laite on toimintatilassa.

❏ Vahvistimeen kytketty subwoofer on

toimintatilassa ja sen äänenvoimakkuus on

säädetty puoliväliin (tai hieman hiljaisemmaksi).

❏ Subwooferin jakotaajuuden säätimellä on valittu

suurin mahdollinen arvo.

❏

❏

Huom!

VOLUME

CROSSOVER

HIGH CUT

MIN MAX MIN MAX

Subwooferin säätimet (esimerkki)

Huoneessa on riittävän hiljaista.

Laita kauko-ohjaimen toimintatilan valitsin

kohtaan EAMP.

• Automaattisen asetusvalinnan aikana laite toistaa voimakkaita

testiääniä. Varaudu niihin!

• Toiminnon aikana huoneessa tulisi olla mahdollisimman

hiljaista. Silloin asetuskokonaisuudesta tulee paras

mahdollinen. Tulos ei välttämättä ole hyvä, jos huoneessa on

liikaa taustahälinää.

2 Kytke mukana toimitettu mikrofoni etulevyn

OPTIMIZER MIC -liittimeen.

AUDIO

SELECT

TONE

CONTROL

PROGRAM

ENTER

STRAIGHT

EFFECT

YPAO

OPTIMIZER

MIC

PRESET/TUNING/CH

MULTI ZONE


PHONES

MEMORY

SEARCH

MODE

ZONE ON/OFF

ZONE 2

L

AUDIO

VIDEO AUX

STEREO/

MONO

ZONE 3

R

CATEGORY

BAND

ZONE CONTROLS

OPTICAL

INFO

Suuntaamaton

mikrofoni

MIC ON View OSD MENU tulee etulevyn näyttöön,

AUTO SETUP tulee näyttölaitteen ruutuun.

AUTO SETUP

SETUP;;;;;;;;;AUTO

MULTI MEASURE;;;;1

. START

[]/[]: Up/Down

[ENTER]: Start

[

p

y

Voit ohjata automaattista AUTO SETUP -asetusvalintaa

kuvaruutuvalikkojen tai etulevyn näytön kautta. Tässä

käyttöohjeessa esimerkkikuvat ovat kuvaruutuvalikoista.

3 Käynnistä automaattinen asetusvalinta.

Jos haluat määrittää vain yhden kuuntelupaikan,

noudata ohjeita kohdassa "Automaattinen

asetusvalinta - normaali” (s. 29).

Jos haluat määrittää useita kuuntelupaikkoja, noudata

ohjeita kohdassa "Automaattinen asetusvalinta -

edistynyt” (s. 32).

Automaattinen asetusvalinta -

normaali

Jos olet tehnyt kaikki tarvittavat valmistelut, voit näitä

ohjeita noudattamalla määrittää tämän laitteen

äänentoiston hyväksi yhtä kuuntelupaikkaa varten.

1 Sijoita mikrofoni normaalille

kuuntelupaikalle, tasaiselle alustalle.

Mikrofonin pään on osoitettava ylöspäin.

Mikrofoni kaiutinasetusten

automaattivalintaan


29 Fi


y

Mikrofoni kannattaa nostaa esimerkiksi kamerajalustan

avulla samalle korkeudelle kuin istumapaikalla istuvan

kuuntelijan korvat ovat. Voit kiinnittää mikrofonin

esimerkiksi kamerajalustaan mukana toimitetulla ruuvilla.

2 Varmista, että valittuna on START. Paina

sitten 8ENTER.

Ennen kuin jatkat seuraavaan vaiheeseen

Seuraavan vaiheen jälkeen laite käynnistää automaattisen

asetusvalinnan 10 sekunnin kuluessa. Jotta tulos olisi paras

mahdollinen, sinun kannattaa laitteen tekemien mittausten

ajaksi poistua huoneesta tai siirtyä sellaisen seinän viereen,

jossa ei ole lähellä kaiuttimia. Asetusvalinta kestää noin 3

minuuttia.

3 Käynnistä mittaus painamalla 8ENTER.

Kaiuttimista kuuluu voimakasta testiääntä

asetusvalinnan aikana. Kun laite on tehnyt kaikki

tarvittavat mittaukset, näkyviin tulee Measurement

Complete.

Huom!

AUTO SETUP



. START



[

p

• Älä käytä mitään vahvistimen toimintoja automaattisen

asetusvalinnan aikana.

• Asetusvalinta keskeytyy, jos tapahtuu virhe (s. 31).

AUTO SETUP

Loud test tones are

output.

Please keep quiet

or leave the room.

Press [ENTER]

4 Avaa asetusluettelo painamalla 8ENTER.

Kuuntelupaikkojen lukumäärä MLT

Vahvistin teki mittaukset näin monelle

kuuntelupaikalle.

Kaiuttimien lukumäärä SP

Vahvistimeen kytkettyjen kaiuttimien lukumäärä

tässä järjestyksessä:

Etukaiuttimet/Takakaiuttimet/Subwoofer

Kaiuttimien etäisyydet DIST

Kaiuttimien etäisyys kuuntelupaikasta tässä

järjestyksessä:

Lähinnä olevan kaiuttimen etäisyys / Kauimpana

olevan kaiuttimen etäisyys

Kaiutintaso LVL

Kaiuttimien taso (perusäänenvoimakkuus) tässä

järjestyksessä:

Hiljaisin kaiutin / Äänekkäin kaiutin

Huom!

AUTO SETUP

. RESULT

MLT : 1

SP : 5/4/0.1

DIST: 14.0/17.0ft

LVL : -10.0/+5.0dB

>SET CANCEL


[ENTER]: Detail

[

p

WARNING ja varoitusten lukumäärä näkyy kohdan

RESULT yläpuolella, mikäli asetusvalinnassa ilmeni

ongelmia (s. 32).

5 Paina 8ENTER, niin saat näkyviin tarkat

asetustulokset

RESULT MULTI MEASURE

Measured at

1 point

[p]/[[]: Select

[ENTER]: Return

AUTO SETUP

Measurement Complete

Press [ENTER]

30 Fi


6 Selaa tuloslistoja painelemalla 8l / h.

Selaa tuloksia painelemalla 8k / n.

7 Palaa tulossivun alkuun painamalla

BENTER.

Kuuntelupaikkojen lukumäärä

Kaiuttimien kytkentä ja

napaisuus

AUTO SETUP

RESULT

MLT : 1

SP : 5/4/0.1

DIST: 14.0/17.0ft

LVL : -10.0/+5.0dB

. >SET CANCEL


[ENTER]: Enter

[

p

y

• Ellet ole tyytyväinen tuloksiin tai haluat muuttaa niitä

muusta syystä, tee se MANUAL SETUP-valikon kautta

(s. 66).

• Voit valita taajuuskorjaimen tyypin valikkokohdasta PEQ

SELECT (s. 71).

Huom!

Kaiuttimen etäisyys

kuuntelupaikasta

Kaiuttimet ja niiden koko

Kunkin kaiuttimen parametrinen

taajuuskorjain

Kaiutintasot

• Kohdassa DISTANCE näkyvät kaiutinetäisyydet saattavat

olla suurempia kuin todellisuudessa. Se johtuu laitteistoon

kytketyn subwooferin tai lisävahvistimen ominaisuuksista.

• Kohdassa EQ saattaa näkyä eri arvoja samaa taajuusaluetta

varten. Se mahdollistaa taajuuskorjaimen hienosäädön.

8 Valitse 8l / h -painikkeella SET tai

CANCEL. Paina sitten 8ENTER.

Vaihtoehdot: SET, CANCEL

• Valitse SET, niin laite ottaa AUTO SETUP -

asetukset käyttöön.

• Valitse CANCEL, niin laite peruu AUTO SETUP -

asetusten käytön.

9 Irrota mikrofoni. Paina HMENU, niin SET

MENU-valikko sulkeutuu.

Huom!

Jos teet muutoksia kaiutinkokoonpanoon, kaiuttimien sijaintiin

tai kuunteluhuoneen sisustukseen, käynnistä automaattinen

asetusvalinta AUTO SETUP uudelleen, niin saat käyttöön

muuttuneisiin olosuhteisiin sopivat asetukset.

■

AUTO SETUP

RESULT

MLT : 1

SP : 5/4/0.1

DIST: 14.0/17.0ft

LVL : -10.0/+5.0dB

. >SET CANCEL



[

p

Jos näkyviin tulee ERROR (virhe)

Valitse 8l / h -painikkeella RETRY tai EXIT.

Paina sitten 8ENTER

Esimerkki kuvaruututietueesta, kun virheviestinä on E-

9:USER CANCEL.

ERROR

E-9:USER CANCEL

Don't operate

any function

.

>RETRY

EXIT



Vaihtoehdot: RETRY, EXIT

• Valitse RETRY, jos haluat käynnistää AUTO SETUP -

asetusvalinnan udelleen.

• Valitse EXIT, jos haluat lopettaa AUTO SETUP -

asetusvalinnan.


31 Fi


y

• Jos näkyviin tulee E-5:NOISY, valittavanasi on myös

PROCEED eli virheen ohitus ja asetusvalinnan jatkaminen.

Suosittelemme kuitenkin virheen aiheuttavan ongelman

ratkaisua ennen asetusvalinnan jatkamista.

• Jos näkyviin tulee E-10:INTERNAL ERROR, voit valita vain

EXIT.

• Lisätietoja kaikista virheviesteistä AUTO SETUP (s. 103).

■ Jos näkyviin tulee WARNING (varoitus)

Jos vahvistin havaitsee mahdollisen ongelman asetusten

automaattivalinnan aikana, tulossivulla näkyy WARNING

(varoitus). Tarkasta varoitusviesti ja korjaa asetukset.

y

Asetukset otetaan käyttöön WARNING-varoituksesta

huolimatta, mutta ne eivät välttämättä ole parhaat mahdolliset.

Automaattinen asetusvalinta -

edistynyt

Jos olet tehnyt kaikki tarvittavat valmistelut, voit näitä

ohjeita noudattamalla määrittää tämän laitteen

äänentoiston hyväksi useita kuuntelupaikkoja varten.

1 Sijoita mikrofoni ensimmäiselle

kuuntelupaikalle.

Oheisessa kuvassa näet seitsemän paikkaa, joihin

mikrofoni sijoitetaan vuorollaan asetusten säädön

ajaksi.

1 Varmista, että nuolimerkki osoittaa kohtaa

WARNING. Paina sitten 8ENTER, niin saat

näkyviin lisätietoja varoituksesta.

WARNING-sanan oikealla puolella oleva numero

ilmoittaa varoitusten lukumäärän.

1 7

2

3 4 5

6

AUTO SETUP

. WARNING (2)

RESULT

MLT : 1

SP : 5/4/0.1

DIST: 14.0/17.0ft

LVL : -10.0/+5.0dB

>SET CANCEL


[ENTER]: Detail

[

p

2 Selaa varoituksia painelemalla 8l / h.

WARNING

W-1:OUT OF PHASE

Reverse channel

FL ---

CENTER

--- PR

SL ---

SBL ---



y

• Lisätietoja kaikista varoituksista, AUTO SETUP (s. 103).

• Jos varoitus ei koske jotain kaiutinta, merkkinä on – – –.

• Jos näkyviin tulee SWFR:TOO LOW tai SWFR:TOO

HIGH kohdan W-3:LEVEL ERROR alapuolelle, säädä

subwooferin äänenvoimakkuutta.

3 Palaa tulossivun alkuun painamalla

BENTER.

1/2/3/4/5/6/7: kuuntelupaikat

2 Valitse 8k / n -painiketta painelemalla MULTI

MEASURE. Valitse sitten 8l / h -painiketta

painelemalla kuuntelupaikka, jota varten

haluat laitteen tekevän mittaukset.

Vaihtoehdot: 1 (perusasetus), 2, 3, 4, 5, 6, 7, 8

AUTO SETUP


. MULTI MEASURE;;;;7

START



[

p

3 Valitse 8k / n -painikkeella START, paina


AUTO SETUP



. START



[

p

32 Fi


Ennen kuin jatkat seuraavaan vaiheeseen

Seuraavan vaiheen jälkeen laite käynnistää automaattisen

asetusvalinnan 10 sekunnin kuluessa. Jotta tulos olisi paras

mahdollinen, sinun kannattaa laitteen tekemien mittausten

ajaksi poistua huoneesta tai siirtyä sellaisen seinän viereen,

jossa ei ole lähellä kaiuttimia.

Automaattiasetusten palautus

Jos teet MANUAL SETUP-valikon kautta

kaiutinasetuksiin ja ääniasetuksiin muutoksia, mutta et ole

tyytyväinen lopputulokseen, voit palauttaa viimeksi

tehdyn automaattisen asetusvalinnan asetukset.

4 Aloita mittaukset painamalla 8ENTER.

Kaiuttimista kuuluu voimakasta testiääntä

asetusvalinnan aikana. Kun laite on tehnyt kaikki

tarvittavat mittaukset ensimmäistä kuuntelupaikkaa

varten, näkyviin tulee seuraava viesti.

Huom!

AUTO SETUP

Put the microphone

at 2nd listening

position

[ENTER]: Next

[ ] : Skip

p

• Älä käytä mitään vahvistimen toimintoja automaattisen


• Asetusvalinta keskeytyy, jos tapahtuu virhe (s. 31).

5 Siirrä mikrofoni kuuntelupaikalle 2. Paina

8ENTER, niin mittaus alkaa.

y

Jos haluat ohittaa jäljellä olevien kuuntelupaikkojen

mittaukset, paina 8n.

6 Toista vaihetta 5, kunnes kaikkien

kuuntelupaikkojen mittaukset on tehty.

Kun mittaukset on tehty kaikkia kuuntelupaikkoja

varten tai määräsit jäljellä olevien kuuntelupaikkojen

mittaukset ohitettaviksi, näkyviin tulee seuraava

viesti.

AUTO SETUP

Measurement Complete

Press [ENTER]

7 Tee vaiheet 4 - 9 kohdasta Automaattinen

asetusvalinta - normaali (s. 29), jos haluat

tarkastella tuloksia ja sulkea SET MENUvalikon.

Huom!

Jos palautat käyttöön automaattisen asetusvalinnan tekemät

asetukset, MANUAL SETUP -valikossa tekemäsi muutokset

häviävät muistista. Jos haluat tallentaa asetukset ennen

automaattisen asetusvalinnan asetusten palautusta, katso

SYSTEM MEMORY (s. 78).

1 Laita toimintatilan valitsin kohtaan EAMP ja

painele sitten HMENU.

Näkyviin tulee SET MENU -valikkosivu.

2 Valitse 8k / n -painiketta painelemalla AUTO

SETUP. Paina sitten 8ENTER.

3 Tarkasta, onko valittuna SETUP. Valitse sitten

8l / h -painiketta painelemalla RELOAD.

4 Valitse 8k / n -painikkeella START, paina


Näkyviin tulee viimeisen automaattisen

asetusvalinnan tulokset.

y

Lisätietoja automaattisen asetusvalinnan tuloksista ja

tulosten yksityiskohtien tarkastelusta: Automaattinen

asetusvalinta - normaali (s. 29).

5 Valitse 8k / n -painikkeella SET, paina sitten

8ENTER.

Automaattisen asetusvalinnan asetukset palautuvat

käyttöön.

y

Jos haluat keskeyttää automaattisen asetusvalinnan

asetusten palauttamisen, valitse 8l / h -painiketta

painelemalla CANCEL ja paina 8ENTER.


33 Fi

Toisto

Varoitus!

Noudata erityistä varovaisuutta, kun toistat CD-levyltä

DTS-ääntä. Jos toistat CD-levylle koodattua DTSääntä

CD-soittimella, joka ei ole DTS-yhteensopiva,

laitteisto toistaa häiriöääntä, joka voi rikkoa kaiuttimet.

Tarkasta, pystyykö CD-soittimesi toistamaan CD DTSääntä.

Tarkasta myös CD-soittimesta tulevan äänen

taso (voimakkuus), ennen kuin käynnistät CD DTS -

äänen toiston.

y

Jos haluat kuunnella DTS-ääntä CD-levyltä

digitaalikytkennän kautta, valitse asetukseksi DECODER

MODE - INPUT MENU - DTS, ennen kuin käynnistät

toiston (s. 74).

Ennen kuin käynnistät toiminnon, laita kauko-ohjaimen

toimintatilan valitsin kohtaan EAMP.




y

Näytön asetuksia muutat kohdasta VIDEO MENU" (s. 72)

ja DISPLAY SET” (s. 75).

2 Valitse ohjelmalähde kääntämällä CINPUTvalitsinta

(tai paina tulolähteen

valintapainiketta 3)).

Ohjelmalähteen nimi näkyy muutaman sekunnin

ajan.

Valittavissa olevat ohjelmalähteet

3 Käynnistä ohjelman toisto ohjelmalähteen

painikkeilla tai valitse radioasema.

• Lisätietoja on ohjelmalähteen käyttöohjeessa.

• FM/AM-radio (s. 46)

• iPod (s. 52)

• Bluetooth-laite (s. 54)

• USB-laite (s. 54)

4 Säädä äänenvoimakkuus haluamallesi tasolle

kääntämällä QVOLUME (tai painamalla

IVOLUME +/–).

y

Kaiutintasot (yksittäisten kaiuttimien äänenvoimakkuus),

ks. s. 45.

5 Valitse äänikenttäohjelma kääntämällä

NPROGRAM-valitsinta (tai painelemalla

äänikenttäohjelman valintapainiketta P)).

Lisätietoja äänikenttäohjelmista, ks. s. 38.

Valitun äänikenttäohjelman kategoria

Movie

Sci-Fi

Valittu äänikenttäohjelma

y

Valitse etulevyssä näkyvä tietue (valittuna oleva

ohjelmalähde, äänikenttäohjelma jne.) painelemalla

LINFO (tai laita toimintatilavalitsin kohtaan EAMP ja

paina BINFO).

USB

DOCK V-AUX VCR DVR CBL/SAT DVD BD/HD DVD MD/CD-R TV CD PHONO MULTI CH TUNER

DVD

Valittu ohjelmalähde

34 Fi

ON

OFF

MAIN ZONE

ON/OFF

MASTER

INPUT

AUDIO

SELECT

TONE

CONTROL

PROGRAM

ENTER

STRAIGHT

EFFECT

YPAO

MIC

OPTIMIZER

PRESET/TUNING

MULTI ZONE


PHONES

SEARCH STEREO/

MEMORY MODE MONO

ZONE ON/OFF

ZONE 2

L

AUDIO

VIDEO AUX

ZONE 3

R

BAND

ZONE CONTROLS

OPTICAL

USB

INFO

PURE DIRECT

VOLUME

Toisto

Audiotuloliittimen valinta

(AUDIO SELECT)

Käytä tätä toimintoa, jos ohjelmalähde on kytketty

useampaan kuin yhteen tuloliitintyyppiin ja haluat

määrätä, mistä liitännästä tulevat signaalit valitaan

kuuluviin.

1 Valitse ohjelmalähde kääntämällä CINPUTvalitsinta

(tai paina tulolähteen

valintapainiketta 3)).

2 Valitse audiotuloasetus painelemalla

DAUDIO SELECT (tai laita

toimintatilavalitsin kohtaan EAMP ja paina

NAUDIO SEL).

MULTI CH INPUT -laitteen valinta

Näin valitset MULTI CH INPUT -liittimiin kytkemäsi

laitteen ohjelmalähteeksi (s. 22).

Valitse etulevyn CINPUT -säädintä pyörittämällä

MULTI CH (tai paina 3MULTI).

y

Voit muuttaa monikanavatuloon liittyviä asetuksia

valikkokohdasta “MULTI CH” (s. 73).

Huom!

Äänikenttäohjelmaa ei voi valita, kun ohjelmalähteenä on

MULTI CH.

Kuulokkeiden käyttö

USB

Valittavissa olevat ohjelmalähteet

DOCK V-AUX VCR DVR CBL/SAT DVD BD/HD DVD MD/CD-R TV CD PHONO MULTI CH TUNER

A.SEL: AUTO

Valittuna oleva tulosignaalin

Kytke kuulokkeet analogisella

stereoaudiokaapelilla etulevyn PHONESliittimeen.

PERUSKÄYTTÖ

AUTO

Valitsee toistettavan tulosignaalin

automaattisesti. Valintajärjestys:

(1) HDMI

(2) Digitaalisignaali

(3) Analoginen signaali

HDMI

Vain HDMI-signaali. Ellei HDMI-signaalia

tule, vahvistin ei toista ääntä lainkaan.

COAX/OPT

ANALOG

Valitsee toistettavan tulosignaalin

automaattisesti. Valintajärjestys:

(1) COAXIAL-liittimeen tulevat

digitaalisignaalit

(2) OPTICAL -liittimeen tulevat

digitaalisignaalit

Ellei signaalia tule, vahvistin ei toista ääntä

lainkaan.

Vain analoginen signaali Ellei analogista

signaalia tule vahvistimeen, vahvistin ei toista

ääntä lainkaan.

y

Voit määrittää ensisijaisesti käytettävän audioliitäntätyypin

valikkokohdasta AUDIO SELECT (s. 76).

y

Kun valitset äänikenttäohjelman, laite valitsee automaattisesti

SILENT CINEMA -toiminnon (s. 43).

Huom!

• Kun kuulokkeet ovat kytkettyinä, kaiutinliittimiin ei lähde

mitään signaalia.

• Digitaalisen, monikanavaisen äänitallenteen kaikki äänikanavat

yhdistyvät kahteen kanavaan ja ohjautuvat kuulokkeisiin.

• Kun ohjelmalähteenä on MULTI CH, tämä laite toistaa vain

MULTI CH INPUT FRONT -liittimiin tulevaa signaalia.

Huom!

Toiminto ei ole käytettävissä, ellei valitulle ohjelmalähteelle ole

määritetty digitaalituloliitintä valikkokohdassa I/O

ASSIGNMENT (s. 74). “HDMI on valittavissa vain, jos HDMItuloliitin

on määritetty.

Suomi

35 Fi

Toisto

Äänen mykistäminen

Mykistä äänentoisto kauko-ohjaimen KMUTEpainikkeella.

Palauta ääni kuuluviin painamalla

KMUTE.

y

• VOLUMe vilkkuu, kun ääni on mykistetty.

• Voit säätää mykistystoimintoa valikkokohdasta MUTING

TYPE (s. 70).

Tulosignaalin tiedot näkyviin

(SIGNAL INFO)

Saat näkyviin vahvistimeen parhaillaan tulevan signaalin

formaatin, näytetaajuuden, kanavan, bittinopeuden sekä

tunnistetiedon.

1 Laita kauko-ohjaimen toimintatilavalitsin

kohtaan EAMP ja painele sitten HMENU.


SET MENU

;AUTO SETUP

. ;MANUAL SETUP

;SYSTEM MEMORY

;SIGNAL INFO



[

p

■

Tietoja äänisignaalista

• “–––” näkyy, ellei vahvistin pysty näyttämään kyseistä tietoa.

• Jotkin suuriresoluutioiset bittivirtatallenteet eivät välttämättä

sisällä erillistä vasenta ja oikeaa takatehostekanavaa, vaan ne on

koodattu bittinopeudella 192 kHz.

• Vaikka olisit valinnut soittimen asetusvalikosta, että soitin antaa

äänen vahvistimeen bittivirtamuodossa, jotkin soittimet

muuttavat Dolby TrueHD- ja Dolby Digital -äänen Dolby

Digital -muotoon ja DTS-HD Master Audio- ja DTS-HD High

Resolution Audio -äänen DTS-muotoon.

■

FORMAT

SAMPLING

CHANNEL

BITRATE

DIALOG

FLAG

Huom!

Signaaliformaatti. Ellei laite tunnista, että

jostain laitteesta tulisi digitaalisignaalia, se

alkaa etsiä analogista signaalia.

Signaalista sekunnissa otettujen näytteiden

lukumäärä.

Kanavien lukumäärä (etu/taka/LFE).

Esimerkki 3/2/0,1: monikanavainen ääniraita,

jossa on 3 etukanavaa, 2 takakanavaa ja LFEkanava:

Sekunnissa siirtyvien bittien lukumäärä.

Dialogue normalization -toiminnon

esiohjelmoitu taso laitteeseen nyt tulevalle

bittivirtasignaalille.

Bittivirtaan koodattu tunniste tai PCM-signaali,

jonka perusteella tämä laite osaa valita

automaattisesti oikean dekooderin.

Tietoja videosignaalista

2 Valitse 8n -painiketta painelemalla SIGNAL

INFO. Paina sitten 8ENTER.

3 Vaihda näkyvää tietuetta (äänisignaalin tiedot

- kuvasignaalin tiedot) painelemalla 8l / h.

4 Sulje SET MENU-valikko painamalla kaukoohjaimen

painiketta HMENU.

HDMI SIGNAL

HDMI RES.

ANALOG RES.

HDMI ERROR

(HDMI MESSAGE)

HDMI-virheviesti

Device Over

HDCP Error

Out of Res.

Ohjelmalähteen videosignaalityyppi

ja HDMI OUT-liitännästä eteenpäin

lähtevä videosignaali.

Tulosignaalin (analoginen tai HDMI)

ja lähtevän signaalin (HDMI)

resoluutio.

Ohjelmalähteen videosignaalin ja

tämän laitteen COMPONENT

MONITOR OUT -liitännästä

eteenpäin lähtevän analogisen

videosignaalin resoluutio.

HDMI-ohjelmalähdettä tai -laitetta

koskeva virheviesti.

Ketjussa on liian monta HDMIlaitetta.

HDCP-yhteensopivuustesti

epäonnistui.

Väärä resoluutio. Kytketty näyttölaite

ei pysty käsittelemään laitteeseen

tulevan videosignaalin resoluutiota.

36 Fi

Toisto



Sleep - Uniajastin

Uniajastin kytkee kotiteatterihuoneen toiminnot

automaattisesti valmiustilaan valitsemasi ajan kuluttua.

Ajastin on hyödyllinen esimerkiksi silloin, kun menet

nukkumaan ja haluat vielä jonkin aikaa kuunnella tai

katsella tai tallentaa jotakin ohjelmaa. Uniajastin

katkaisee automaattisesti virran myös AC OUTLET(S)-

jännitelähtöihin kytketyistä laitteista (s. 24).

Määritä toiminta-aika painelemalla kaukoohjaimen

BSLEEP-painiketta.

Jäljelle jäävä toiminta-aika muuttuu alla olevan kuvan

mukaan.

OFF

120min.

30min.

90min.

60min.

Ajan valinnan jälkeen SLEEP jää etulevyn näyttöön.

Tietueeksi palautuu valittuna olevan äänikenttäohjelman

nimi.

Uniajastimen kytkeminen pois käytöstä

Valitse kauko-ohjaimen BSLEEP -painiketta

painelemalla SLEEP OFF.

y

Jos kytket kotiteatterihuoneen toiminnot valmiustilaan,

uniajastin kytkeytyy automaattisesti pois käytöstä.

PERUSKÄYTTÖ

Suomi

37 Fi

Tässä laitteessa on digitaalidekoodereita, jotka toistavat monikanavaisena melkein mitä tahansa stereo- tai

monikanavaääntä. Vahvistimessa on myös Yamahan digitaalinen äänikenttäprosessori (DSP), johon on ohjelmoitu

lukuisia äänikenttiä.

y

Yamaha CINEMA DSP-äänikenttäohjelmat pystyvät käsittelemään Dolby Digital-, DTS-, Dolby Surround-, Dolby TrueHD- ja DTS-

HD Master Audio -ääniä.

Äänikenttäohjelman valinta


Käännä NPROGRAM-säädintä (tai laita

toimintatilavalitsin kohtaan EAMP ja painele

sitten jonkin äänikenttäohjelman

valintapainiketta (P).

Etulevyn näyttöön ja kuvaruutuun tulee

äänikenttäohjelman nimi.

y

• Voit valita haluamasi äänikenttäohjelman ja säätää asetuksia

kuvaruutuvalikon kautta. s. 59.

• Säädettävissä olevat äänikenttäasetukset ja ohjelmien

muodostamat äänikentät vastaavat ohjelmalähdettä ja

vahvistimen asetuksia.

Huom!

• Kun valitset ohjelmalähteen, vahvistin valitsee automaattisesti

äänikenttäohjelman, joka oli viimeksi käytössä kyseisen

ohjelmalähteen kanssa.

• Äänikenttäohjelmaa ei voi valita, jos ohjelmalähteenä on

MULTI CH INPUT -liittimiin kytketty laite (s. 35) tai jos

äänenkäsittelyohjelmaksi on valittu PURE DIRECT (s. 45).

• Jos valitset äänikenttäohjelman DTS 96/24 -äänen toiston

aikana, vahvistin käyttää ohjelmaa eikä lainkaan DTS 96/24 -

dekooderia.

• Vahvistin muuttaa yli 48 kHz:n näytetaajuuden 48 kHz:iin ja

käsittelee äänen vasta sitten äänikenttäohjelmalla.

38 Fi


Äänikenttäohjelmien ominaisuudet

Tässä esitellään äänikenttäohjelmien ominaisuuksia.

Huom!

Äänikenttäohjelman ominaisuuksiin saattaa vaikuttaa kuunteluhuoneen sisustus jne.

Äänikentän koko (Size)

Äänikentän tunnelma (Atmosphere)

Small

Large

Muodostuvan äänikentän koko. Jos asetuksen arvo on

pieni, kuuluviin tulee pienen tilan äänimaisema. Jos

asetuksen arvo on suuri, kuuluviin tulee suuren tilan

äänimaisema.

Pysty/vaakatasapaino (V/H balance)

Vertical

Horizontal

Muodostuvan äänikentän tasapaino pystytason

(korkeuden) ja vaakatason välisenä suhteena. Mitä

enemmän asetus on vaakatason puolella (horizontal), sitä

voimakkaammin äänimaisemassa kuuluu seinien

ääniaaltoja heijastava vaikutus. Mitä enemmän asetus on

pystytason puolella (vertical), sitä voimakkaammin

äänimaisemassa kuuluu katon ääniaaltoja heijastava

vaikutus.

Etuosan/takaosan tasapaino (F/R balance)

Front

Rear

CINEMA DSP -äänikentän ominaisuus, joka ilmaisee

kentän painottumisen huoneen etu- tai takaosaa kohti. Mitä

enemmän asetus on etuosan puolella (front), sitä

voimakkaammin kuulija saa vaikutelman kuvaruudun

suunnalla olevasta avoimesta tilasta ja syvyydestä. Mitä

enemmän asetus on takaosan puolella (rear), sitä

voimakkaammin kuulija aistii äänimaiseman ympäröivän

vaikutuksen ja liikkeet. Sopii periaatteessa kaikille

ohjelmatyypeille, joissa on hyvä etu- ja takaosan välinen

tasapaino. Vaikuttaa tehokkaasti myös etu- tai

takapainoisten äänimaisemien aikana, jos asetus on

säädetty oikein kyseistä äänimaisematyyppiä varten.

Simple

Complex

Muodostuva äänikenttä muuttuu sen mukaisesti, kumman

arvon puolella asetus on:

Simple: Äänet vaimenevat suoraan pois kuuluvista.

Vaikutelma kevyt ja hillitty. (Myös ohjelmatyyppi

vaikuttaa). Sopii lähes kaikille ohjelmille, mutta ei juuri

korosta tai voimista ääntä.

Complex: Äänet muuttuvat monimutkaisella tavalla

vaimentuessaan pois kuuluvista. Vaikutelma on täyteläinen

ja vaikuttava. (Myös ohjelmatyyppi vaikuttaa).

Erittäin tehokas tietyille ohjelmatyypeille, mutta

vastaavasti ei sovi monille ohjelmatyypeille.

Calm

Powerful

Muodostuva äänikenttä muuttuu sen mukaisesti, kumman

arvon puolella asetus on:

Calm: Hillitty, kohtuullinen vaikutelma. Painottaa

tunnelman yleisvaikutelmaa eikä tavoittele äärimmäisiä

tehosteita. Sopii lähes kaikille ohjelmille, mutta ei juuri

tuo äänikuvaan näyttävyyttä tai voimista ääntä.

Powerful: Suunniteltu tietyille ohjelmatyypeille (joilla

halutaan korostaa avaraa tilantuntua, jännitystä tms.).

Erittäin tehokas tietyille ohjelmatyypeille, mutta

vastaavasti ei sovi monille ohjelmatyypeille.

PERUSKÄYTTÖ

■

Musiikki

y

Musiikin kuunteluun sopivat myös äänenkäsittelytavat PURE DIRECT (s. 45), STRAIGHT (s. 44) ja tilaääniohjelmat (s. 58).

CLASSICAL

1

CLASSICAL

Hall in Munich

Noin 2500 paikan konserttisali Münchenissä. Tyylikäs puusisustus

noudattaa eurooppalaisia standardeja. Hieno, kaunis jälkikaiunta

laajenee syväksi, rauhoittavaksi äänimaisemaksi.

Kuuntelupaikkasi on salin keskiosassa vasemmalla.

Size

V/H balance

Atmosphere

Small

Vertical

Simple

Large

Horizontal

Complex

Suomi

39 Fi


Hall in Vienna

Size

Small

Large

Noin 1 700-paikkainen, keskikokoinen suorakaiteen muotoinen

perinteinen konserttisali Wienissä. Salin pylväät ja koristeelliset

pintakuvioinnit luovat erittäin monimutkaisia äänen

heijastuskuvioita. Ääni on täyteläinen ja syvä.

V/H balance

Atmosphere

Vertical

Simple

Horizontal

Complex

Hall in Amsterdam

Size

Small

Large

Suureen, suorakaiteen muotoiseen halliin mahtuu noin 2200

kuulijaa pyöreän lavan ympärille. Heijastukset ovat runsaita ja

miellyttäviä, ääni kulkee vapaasti.

V/H balance

Atmosphere

Vertical

Simple

Horizontal

Complex

Church in Freiburg

Etelä-Saksassa sijaitseva suuri kivikirkko. Terävähuippuinen torni

yltää 120 metrin korkeuteen. Kirkon pituus, kapeus ja korkea katto

pidentävät kaikuaikaa ja muodostavat alkuheijastukset nopeasti.

Kirkon tunnelman muodostaa täyteläinen jälkikaiuinta eikä ääni

itsessään.

Size

V/H balance

Atmosphere

Small

Vertical

Simple

Large

Horizontal

Complex

Chamber

Size

Small

Large

Laaja, kuin korkeakattoisen palatsisalin äänikenttä. Miellyttävä

kaiku sopii ”hienostuneeseen” musiikkiin ja esimerkiksi

kamarimusiikkiin.

V/H balance

Atmosphere

Vertical

Simple

Horizontal

Complex

LIVE/CLUB

2

LIVE/CLUB

Village Vanguard

Size

Small

Large

New Yorkissa 7th Avenuella sijaitseva jazzklubi. Pieni klubi

mataline kattoineen muodostaa voimakkaat heijastukset, jotka

suuntautuvat kohti nurkassa sijaitsevaa lavaa.

V/H balance

Atmosphere

Vertical

Simple

Horizontal

Complex

Warehouse Loft

Sohon tunnelmia. Äänet heijastuvat betoniseinistä selkeästi ja

energisesti.

Size

V/H balance

Atmosphere

Small

Vertical

Simple

Large

Horizontal

Complex

Cellar Club

Liveklubin matala katto ja kotoinen tunnelma. Realistinen liveäänikenttä

on tehokas, kuuntelija on pienen lavan edessä.

Size

V/H balance

Atmosphere

Small

Vertical

Simple

Large

Horizontal

Complex

The Roxy Theatre

Size

Small

Large

Los Angelesin suositun rock-klubin (460 paikkaa) äänikenttä

tarjoilee elävän, dynaamisen rock-musiikin parhaassa

muodossaan. Kuuntelupaikkasi on salin keskiosassa vasemmalla.

V/H balance

Atmosphere

Vertical

Simple

Horizontal

Complex

The Bottom Line

New Yorkin kuuluisan Bottom Line -jazzklubin äänikenttä aivan

lavan edestä. Saliin mahtuu 300 kuulijaa. Ääni aito ja elävä.

Size

V/H balance

Atmosphere

Small

Vertical

Simple

Large

Horizontal

Complex

40 Fi


■

Sekalaiset

ENTERTAIN

3

ENTERTAIN

Sports

Size

Small

Large

Urheiluohjelmien stereolähetykset ja monet studio-ohjelmat saavat

livetunnelman tuntua. Urheilulähetyksessä selostajan ääni kuuluu

selvästi keskeltä, stadionin tunnelma tempaa kuuntelijan

mukaansa.

V/H balance

F/R balance

Atmosphere

Vertical

Front

Calm

Horizontal

Rear

Powerful

■

Pelit

ENTERTAIN

3

ENTERTAIN

Action Game

Size

Small

Large

Ihanteellinen toimintapeleille, kuten auto- ja FPS-peleille.

Ohjelma käyttää heijastustietoja, jotka rajoittavat kunkin kanavan

tehosteita: tuloksena on vaikuttava pelimaailma, jossa pelaajan

läsnäolontuntua korostavat erilaiset tehosteäänet. Äänien

suuntautuvuus on kuitenkin hyvä.

Roleplaying Game

Ihanteellinen rooli- ja seikkailupeleille. Ohjelma yhdistää

elokuvien äänikenttätehosteet Action Game -äänikenttämalliin.

Niin saadaan syvä, tilavan tuntuinen äänimaisema, jossa pelin

elokuvaosuuksien äänet toistuvat kuten elokuvan katselun aikana.

V/H balance

F/R balance

Atmosphere

Size

V/H balance

F/R balance

Atmosphere

Vertical

Front

Calm

Small

Vertical

Front

Calm

Horizontal

Rear

Powerful

Large

Horizontal

Rear

Powerful

PERUSKÄYTTÖ

■

Musiikki + kuva

ENTERTAIN

3

ENTERTAIN

Music Video

Konserttisali popin, rockin ja jazzin live-esitykselle. Kuuntelija

saa nauttia livetunnelmasta, koska äänimaiseman etuosa korostaa

ihmisäänen ja soolosoittajien kirkkautta sekä taustasoittimien

rytmiä. Tilaäänikentät tuovat kuuluviin ison salin.

Size

V/H balance

F/R balance

Atmosphere

Small

Vertical

Front

Calm

Large

Horizontal

Rear

Powerful

Recital/Opera

Jälkikaiun hallinta ihanteellisella tasolla. Korostaa ihmisäänen

syvyyttä ja selkeyttä. “Recital/Opera tarjoaa orkesterisalin

kaikumaiseman kuuntelijan edessä ja samalla tuo kuuluviin lavan

akustisen sijainnin ja läsnäolon tunnun. Tilaäänikenttä on

kohtuullinen, mutta konserttisalin tilatietoja käytetään musiikin

sisäisen kauneuden korostamiseksi. Kuunteluväsymys ei yllätä

monituntisen oopperan kuuntelun aikana.

Size

V/H balance

F/R balance

Atmosphere

Small

Vertical

Front

Calm

Large

Horizontal

Rear

Powerful

Suomi

41 Fi


■

Elokuvat

y

Voit määrätä, mitä dekooderia (s. 58) vahvistin käyttää seuraavien äänikenttäohjelmien aikana (ei kuitenkaan ohjelmassa Mono

Movie).

MOVIE

4

MOVIE

Standard

Size

Small

Large

Kuuntelijaa ympäröivää äänimaisemaa korostava, mutta

alkuperäistä Dolby Digital-, DTS- tai muuta monikanavaäänen

akustista sijoittelua sumentamaton ohjelma. Suunniteltu

”ihanteellisen elokuvateatterin” pohjalta, jossa upeat kaiut

suuntautuvat kuuntelijan paikalle joka suunnasta, myös takaa.

V/H balance

F/R balance

Atmosphere

Vertical

Front

Calm

Horizontal

Rear

Powerful

Spectacle

Size

Small

Large

Ison elokuvaproduktion mahtava ääni. Laaja,

elokuvateatterimainen äänikuva, joka vastaa elokuvan avaraa

laajakuvaa. Dynamiikka on erittäin laaja: äänikuvassa on kaikkea

erittäin vaimeista äänistä erittäin voimakkaisiin ääniin.

V/H balance

F/R balance

Atmosphere

Vertical

Front

Calm

Horizontal

Rear

Powerful

Sci-Fi

Uusimpien tieteiselokuvien tarkkaan harkittu äänimaisema ja

paljon erikoistehosteita sisältävien ääniraitojen hienoudet tulevat

esiin. Äänikentät, jotka on tarkkaan laadittu, erottelevat selkeästi

dialogin, äänitehosteet ja taustamusiikin.

Size

V/H balance

F/R balance

Atmosphere

Small

Vertical

Front

Calm

Large

Horizontal

Rear

Powerful

Adventure

Size

Small

Large

Toiminta- ja seikkailuelokuville sopiva äänikenttäohjelma.

Jälkikaiunta pidetään kurissa. Äänimaisema on voimakas ja leveä

vasemmalle ja oikealle. Äänikuvan syvyys on myös hillitty, jotta

äänikanavien erottelu ja äänen selkeys olisi mahdollisimman hyvä.

V/H balance

F/R balance

Atmosphere

Vertical

Front

Calm

Horizontal

Rear

Powerful

Drama

Moniin elokuviin sopiva äänimaisema: aina vakavista draamoista

musikaaleihin ja komedioihin. Jälkikaiuinta on hillittyä, mutta

muodostaa ihanteellisen kolmiulotteisen äänimaiseman tunnun,

jossa tehosteet ja taustamusiikki kuuluvat sopivan pehmeästi ja

selvästi keskelle sijoittuvan dialogin ympärillä. Kuunteluväsymys

ei yllätä tuntienkaan kuluttua.

Size

V/H balance

F/R balance

Atmosphere

Small

Vertical

Front

Calm

Large

Horizontal

Rear

Powerful

Mono Movie

Ohjelma on tarkoitettu monoäänisten videolähteiden toistoon

(esim. vanhat elokuvat). Ohjelma luo sopivan kaiunnan ja tuo

ääneen syvyyttä käyttämällä vain äänikentän etuosaa.

Size

V/H balance

F/R balance

Atmosphere

Small

Vertical

Front

Calm

Large

Horizontal

Rear

Powerful

42 Fi


■

■

STEREO

5

Stereo

STEREO

2ch Stereo

Yhdistää monikanavaisen tallenteen kaikki äänikanavat

kahteen kanavaan.

7ch Stereo

Stereoäänen toisto kaikkien kaiuttimien kautta. Jos tallenteessa

on monikanavaääni, vahvistin yhdistää kaikki äänikanavat

kahteen kanavaan ja toistaa sen kaikista kaiuttimista. Ohjelma

laajentaa hyvän kuuntelualueen kokoa. Äänikentästä tulee

laajempi ja kattavampi. Sopii esimerkiksi juhlien

taustamusiikiksi.

ENHANCER

6

Pakatut tallenteet

(Compressed Music Enhancer )

ENHANCER

Straight Enhancer

Pakatun 2- tai monikanavaisen äänimaiseman alkuperäisen

syvyyden ja leveyden palautus mahdollisimman hyvin.

■ Äänikenttäohjelmat ilman takakaiuttimia

(Virtual CINEMA DSP)

Virtual CINEMA DSP mahdollistaa CINEMA DSPäänikenttäohjelmien

käytön, vaikka kokoonpanossa ei

olisi takakaiuttimia. Ohjelma ohjaa äänen toistumaan

siten, että äänikuvassa “kuulostaisi” olevan

takakaiuttimetkin.

Jos valitset asetukseksi SUR. L/R SP” - NONE” (s. 68),

Virtual CINEMA DSP käynnistyy automaattisesti aina,

kun valitset käyttöönCINEMA DSP -äänikenttäohjelman

(s. 38).

Huom!

Virtual CINEMA DSP ei käynnisty seuraavissa tapauksissa:

– ohjelmalähteenä on MULTI CH (s. 35)

– kuulokkeet on kytketty PHONES-liittimeen

– äänenkäsittelyohjelmana on 7ch Stereo (s. 43)

■ Monikanavaääni ja äänikenttäohjelma

kuulokkeisiin (SILENT CINEMA)

SILENT CINEMA mahdollistaa monikanavaisen

musiikin tai elokuvan äänen kuuntelun tavallisista

kuulokkeista. SILENT CINEMA käynnistyy

automaattisesti aina, kun kytket kuulokkeet PHONESliittimeen,

jos käyttöön on sitä ennen valittu CINEMA

DSP-äänikenttäohjelma (s. 38). Toiminnon aikana

etulevyn näytössä on SILENT CINEMA.

PERUSKÄYTTÖ

7ch Enhancer

Käytä tätä ohjelmaa, kun haluat toistaa pakattuja äänitiedostoja

7-kanavaisena stereoäänenä.

Huom!

SILENT CINEMA DSP ei käynnisty seuraavissa tapauksissa:

– ohjelmalähteenä on MULTI CH (s. 35)

– äänentoisto-ohjelmana on 2ch Stereo (s. 43), STRAIGHT

(s. 44) tai Pure Direct (s. 45).

■

Tilaäänidekooderi

SUR. DECODE

7

SUR. DECODE

Surround Decode

Käytä tätä ohjelmaa, kun haluat käyttää tiettyä

tilaäänidekooderia (s. 58)

Suomi

43 Fi



toimintatilavalitsin kohtaan EAMP.

CINEMA DSP 3D

CINEMA DSP HD³ luo intensiivisen ja tarkan

stereoäänikentän kuunteluhuoneeseen. Voit kytkeä

CINEMA DSP 3D-ohjelman käyttöön tai pois käytöstä.

Valitse CINEMA DSP 3D käyttöön tai pois

käytöstä painelemalla O3D DSP.

Kun käytössä on CINEMA DSP 3D, 3D merkkivalo palaa.

Huom!

CINEMA DSP 3D ei käynnisty seuraavissa tapauksissa

(näyttöön tulee 3D:--):

– asetuksena on PRESENCE SP - NONE (s. 68).

– et ole valinnut CINEMA DSP-ohjelmaa

– kuulokkeet on kytketty PHONES-liittimeen



Käsittelemätön ääni

Kun äänentoistotapana on STRAIGHT, kaksikanavainen

stereoääni toistuu vain vasemmasta ja oikeasta

pääkaiuttimesta. Monikanavaisen äänen äänikanavat

toistuvat nimiensä mukaisista kaiuttimista (takakanavat

takakaiuttimista jne.) ilman lisäkäsittelyä.

Valitse OSTRAIGHT (tai RSTRAIGHT) -

painikkeella STRAIGHT.

Ohjelmalähteen audioformaatin ja käytössä olevan

dekooderin nimi näkyvät etulevyn näytössä.

STRAIGHT pois käytöstä

Pina uudelleen OSTRAIGHT (tai RSTRAIGHT) tai

valitse jokin äänikenttäohjelma (s. 38).

44 Fi

Lisää äänenkäsittelytapoja



PURE DIRECT - Hifi-stereoääni

Pure Direct -toiminto tarjoaa puhtaimman äänentoiston.

Kun Pure Direct -äänentoisto on käytössä, vahvistin

toistaa valitun ohjelmalähteen äänen käyttäen

mahdollisimman vähiä signaalinkäsittelypiirejä.



Kaiutintasojen säätö

Voit säätää yksittäisten kaiuttimien äänenvoimakkuutta

(kaiutintasoja) samalla, kun kuuntelet musiikkia. Voit

tehdä säädön myös MULTI CH INPUT -liittimiin

kytketyn laitteen ohjelman toiston aikana.

Kytke Pure Direct käyttöön tai pois käytöstä

painamalla MPURE DIRECT (tai MPURE

DIRECT).

Kun Pure Direct -äänenkäsittely on käytössä, etulevyn

MPURE DIRECT-painikkeeseen tulee valo ja etulevyn

näyttö sekä kuvaruututietue sammuvat.

Huom!

• PURE DIRECT -äänentoiston aikana et voi käyttää seuraavia

toimintoja:

– äänikenttäohjelman valinta

– SET MENU -asetuksien muuttaminen

– kuvankäsittelytoiminnot (esim. videosignaalin muunnos)

• PURE DIRECT -toiminto kytkeytyy pois käytöstä, kun kytket

vahvistimen valmiustilaan.

y

Jos haluat tämän laitteen toistavan videosignaalia Pure Direct -

äänentoiston aikana, tee tarvittavat muutokset PURE DIRECT -

asetukseen (s. 72).

Äänensävyn säätö

Säädä vasemman ja oikean etuäänikanavan sekä

subwooferkanavan basso- ja diskanttiäänien kuuluvuutta.

1 Valitse ensin etulevyn ETONE CONTROLpainiketta

painelemalla säädettävä äänialue:

TREBLE (korkeat äänet) tai BASS (matalat

äänet).

Huom!

Tämä toiminto kumoaa tasonsäädöt, jotka on tehty

asetuskohdassa AUTO SETUP (s. 29) ja LEVEL (s. 68).

1 Valitse säädettäväksi haluamasi kaiutin

painamalla ensin BLEVEL ja painelemalla

sitten 8k / n.

Näyttö

FRONT L

CENTER

FRONT R

SUR.R

SB R

SB L

SUR.L

SWFR

PRNS L

PRNS R


Keskikaiutin



Säädettävä kaiutin

Oikea takatehostekaiutin

Vasen takatehostekaiutin


Subwoofer

Vasen etutehostekaiutin

Oikea etutehostekaiutin

y

Säädettävissä olevat kaiutinkanavat riippuvat

kaiutinasetuksista.

PERUSKÄYTTÖ

2 Valinnan jälkeen voit säätää valitsemasi

äänialueen (TREBLE tai BASS) kuuluvuutta

kääntämällä etulevyn NPROGRAM-säädintä.

Säätöalue: –6.0 dB - +6.0 dB

2 Säädä kaiuttimen tasoa

(perusäänenvoimakkuutta) kauko-ohjaimen

8l / h -painikkeella.


Huom!

• Jos säädät korkeataajuisten tai

matalataajuisten äänien kuuluvuuden ääriarvoon,

takakaiuttimien äänensävy ei sen jälkeen välttämättä vastaa

vasemman ja oikean etukaiuttimen ja subwooferin äänensävyä.

• TONE CONTROL ei vaikuta toistuvan ääneen, jos käytössä on

Pure Direct -äänentoistotapa tai jos ohjelmalähteenä on MULTI

CH-liittimiin kytketty laite.

Suomi

45 Fi

FM/AM-radio

Johdanto

Voit virittää FM/AM-asemat kuuluviin kahdella eri

tavalla.

Haku viritystaajuuksilta

Hae asemien taajuuksia tai valitse tietty FM/AM-taajuus.

Käytä automaattihakua tai määrää taajuuden vaihtumista

itse (“FM/AM-radio” tällä sivulla).

Haku muistipaikoilta

Tallenna FM/AM-asemat muistiin ja hae asema sitten

kuuluviin valitsemalla muistipaikkaryhmä ja

-numero (“Muistissa olevan aseman kuuntelu”, s. 47).

Huom!

Suuntaa FM- ja AM-antennit asentoon, jossa ne antavat parhaan

kuuluvuuden.

Ennen kuin käytät seuraavia toimintoja, laita kauko-ohjaimen

toimintatilan valitsin kohtaan ESOURCE ja paina

3TUNER.

FM/AM-radio

Huom!

Jos signaali on heikko, ohjaa viritystaajuuden hakua itse

tai näppäile oikea taajuus (s. 46).

y

• Kun viritin on löytänyt aseman, TUNED-merkkivalo

syttyy.

• Valitse etulevyssä näkyvä tietue (valittuna oleva

ohjelmalähde, äänikenttäohjelma jne.) painelemalla

LINFO (tai laita toimintatilavalitsin kohtaan EAMP ja

paina BINFO).

• Valitse mono- tai stereoäänentoisto FM-lähetykseen

painamalla JSTEREO/MONO (tai NAUDIO).

■ Viritystaajuuden näppäily

Voit näppäillä haluamasi viritystaajuuden suoraan

virittimeen.

1 Valitse taajuuskaista kuten vaiheessa 1 - 2,

“FM/AM-radio” (s. 46).

2 Kirjoita viritystaajuus numeropainikkeilla

(A).

Esimerkki: Viritä taajuus 103,70 MHz

1 Valitse taajuuskaista painamalla KBAND (tai

7BAND).

2 Jos etulevyn PRESET -merkkivalo syttyy,

sammuta se painamalla ISEARCH MODE

(tai HSRCH MODE).

1 0 3 7

y

Jos hakemasi taajuus ei ole FM/AM-alueella, etulevyn näyttöön

tulee WRONG STATION!.

FM

88.90MHz

PRESET sammuu

3 Jos haluat käynnistää aseman

automaattihaun, pidä painettuna GPRESET/

TUNING/CH l / h (tai piana 8PRESET/

CH k / n) noin 2 sekunnin ajan. Jos haluat

itse hakea viritystaajuuden, painele

GPRESET/TUNING/CH l / h.

• Haku kohti suurempia viritystaajuuksia: paina Gh

(tai 8k).

• Haku kohti pienempiä viritystaajuuksia: paina Gl

(tai 8n).

46 Fi

FM/AM-radio



3TUNER.

FM/AM-asemat muistipaikoille

Voit tallentaa jopa 40 FM/AM-asemaa laitteen muistiin

(muistipaikoille A1 - E8: jokaisessa 5

muistipaikkaryhmässä 8 muistipaikkaa). Käytä

automaattista tai käyttäjän ohjaamaa tallennusta.

■ Automaattiviritys muistiin

Viritin hakee ja tallentaa automaattisesti FM-asemat

muistipaikoille. Muistiin tallentuu löytöjärjestyksessä

enintään 40 FM-asemaa.

■ Käyttäjän ohjaama viritys muistiin

Tallenna haluamasi FM/AM-asema muistiin.

1 Viritä asema kuuluviin.

Ks. s. 46 viritysohjeet.

2 Paina HMEMORY (tai 9MEMORY).

PRESET syttyy etulevyn näytössä, ja tämä laite

valitsee automaattisesti jonkin tyhjän muistipaikan.

Näkyvissä

PRESET

MEMORY A1

FM 88.90MHz

Pidä painettuna KBAND (tai 7BAND) vähintään

3 sekuntia.

MEMORY vilkkuu ja AUTO MEMORY näkyy

etulevyn näytössä. Noin viiden sekunnin kuluttua

asemien automaattinen tallentuminen alkaa näytön

ilmaisemasta taajuudesta ja jatkuu suurempien

viritystaajuuksien alueelle.

Kun automaattitallennus on valmis, MEMORY

häviää etulevyn näytöstä.

y

• Voit valita, mille muistipaikalle (ryhmän kirjain ja numero)

ensimmäinen asema tallennetaan: painele GPRESET/

TUNING/CH l / h (tai 8CAT./A-E l / h ja 8PRESET/

CH k / n).

• Jos haluat keskeyttää automaattitallennuksen, paina uudelleen

KBAND (tai 7BAND).

Huom!

Vilkkuu

A1 FM 88.90MHz

AUTO MEMORY

• Muistipaikalla jo oleva asema häviää, jos tallennat sen tilalle

uuden aseman.

• Vaikka asemia ei löytyisi 40 (paikka E8), automaattiviritys

muistipaikoille päättyy, kun kaikki kuuluvissa olevat asemat on

löydetty ja tallennettu.

MEMORY

Vilkkuu

y

• Jos haluat tallentaa valitsemasi aseman automaattisesti

tyhjälle muistipaikalle, pidä painettuna HMEMORY (tai

9MEMORY) yli 2 sekuntia sen sijaan, että tekisit vaiheen

2. Mikäli valitset tämän vaihtoehdon, sinun ei tarvitse

tehdä seuraavia vaiheita.

• Jos haluat keskeyttää aseman tallentamisen, paina

uudelleen HMEMORY (tai 9MEMORY).

3 Valitse muistipaikkaryhmä ja -numero (A1 -

E8): painele GPRESET/TUNING/CH l / h

(tai 8CAT./A-E l / h ja 8PRESET/CH k /

n).

• Valitse suurempi muistipaikkanumero: paina Gh

(tai 8k).

• Valitse pienempi muistipaikkanumero: paina Gl

(tai 8n).

PRESET

Muistipaikkaryhmä ja -numero

MEMORY C2

FM 88.90MHz

y

• Vaihtoehtoisesti voit valita muistipaikkanumeron (1 - 8)

numeropainikkeilla (A).

• Jos valitset muistipaikkanumeron, jolle on jo tallennettu

asema (numeron vieressä näkyy *), uusi asema tallentuu

vanhan tilalle.

4 Paina FENTER (tai 8ENTER).

Asema tallentuu muistiin ja PRESET häviää

näkyvistä.

PERUSKÄYTTÖ

Huom!

Äänityyppi (stereo tai mono) tallentuu asemataajuuden mukana.

■

Muistissa olevan aseman kuuntelu

1 Jos etulevyn PRESET -merkkivalo sammuu,

Suomi

47 Fi

FM/AM-radio

sytytä se painamalla ISEARCH MODE (tai

HSRCH MODE).

PRESET

A FM 88.90MHz

Näkyvissä

Huom!

Muistipaikkahaku ei toimi, ellet ole tallentanut muistiin yhtään

asemaa.

2 Valitse haluamasi muistipaikka (A1-E8)

painelemalla GPRESET/TUNING/CH l / h

(tai 8PRESET/CH k / n).

PRESET

A5 FM 89.50MHz

Muistipaikkaryhmä ja -numero

y

• Tyhjät muistipaikat ohitetaan.

• Vaihtoehtoisesti voit valita muistipaikkaryhmän (A - E)

painamalla 8CAT./A-E l / h ja muistipaikkanumeron (1 - 8)

numeropainikkeilla (A),

■ Muistipaikan tyhjentäminen

Voit poistaa asemia muistipaikoilta.

1 Valitse tyhjennettävä muistipaikka.

Ohjeet kohdassa "Muistipaikka-aseman kuuntelu"

(s. 47).

2 Pidä painettuna ISEARCH MODE

(taiHSRCH MODE), kunnes etulevyn

näyttöön tulee CLEAR.

A1

CLEAR[ENT]

FM 88.90MHz

3 Tyhjennä muistipaikka painamalla FENTER

(tai 8ENTER).

y

Keskeytä tämä toiminto painamalla uudelleen ISEARCH

MODE (tai HSRCH MODE).

48 Fi

RDS-viritin (mallit Europe, Russia)

RDS (Radio Ddata System) on FM-radioasemien tiedonsiirtojärjestelmä, joka on käytössä jo monessa maassa. RDStietoja

ovat esimerkiksi radioaseman nimi (PS, program service), ohjelmatyypin tunnistus (PTY, program type),

lähetyksen ohessa kulkevat radioviestit (RT, radio text) ja kellonaika (CT, clock time) sekä verkkotoiminto (EON,

enhanced other networks).



3TUNER.

RDS-ohjelmatyypin valinta (PTY

SEEK )

Tämän toiminnon avulla voit hakea jotakin

ohjelmatyyppiä kaikilta muistissa olevilta RDS-asemilta.

1 Valitse FM-alue painelemalla 7BAND.

2 0PTY SEEK MODE -painiketta painamalla

valitset käyttöön PTY SEEK -toimintatilan.

Etulevyn näytössä vilkkuu valitun ohjelmatyypin

tunnus tai NEWS.

y

Poista PTY SEEK -toimintatila käytöstä painamalla kaukoohjainpainiketta

0PTY SEEK MODE.

3 Valitse haluamasi ohjelmatyyppi painamalla

8PRESET/CH k / n.

Etulevyn näytössä näkyy valitun ohjelmatyypin

tunnus.

Ohjelmatyyppi

NEWS

AFFAIRS

INFO

SPORT

EDUCATE

DRAMA

CULTURE

SCIENCE

VARIED

Uutiset

Kuvaus

Ajankohtaisohjelma

Yleistä

Urheilu

Opetus

Draama

Kulttuuri

Tiede

Kevyt viihde

PERUSKÄYTTÖ

POP M

ROCK M

M.O.R. M

LIGHT M

CLASSICS

OTHER M

Pop-musiikki

Rock

Monen maun musiikki

(matkamusiikki)

Kevyt klassinen

Klassinen

Muu musiikki

4 Käynnistä kaikkien saatavilla olevien RDSmuistipaikka-asemien

haku painamalla

kauko-ohjainpainiketta 0PTY SEEK

START or 8ENTER.

Etulevyn näyttöön tulee PTY HOLD.

y

Keskeytä haku painamalla 0PTY SEEK START.

Huom!

• Haku loppuu, kun valittua ohjelmatyyppiä lähettävä asema

löytyy.

• Ellet halua kuunnella löytynyttä asemaa, paina uudelleen

0PTY SEEK START. Viritin alkaa etsiä toista asemaa,

joka lähettää samaa ohjelmatyyppiä.

Suomi

49 Fi


EON-datapalvelu

Virittimen EON-ominaisuus (enhanced other networks)

hyödyntää RDS-verkon EON-tietopalvelua Kun olet

valinnut ohjelmatyypiksi (NEWS, AFFAIRS, INFO tai

SPORT), viritin selaa automaattisesti muistissa olevat

RDS-asemat löytääkseen aseman, jonka on määrä lähettää

kyseisen ohjelmatyypin EON -datapalvelua tietyn ajan.

Kun EON-datalähetys alkaa, viritin valitsee EONdatapalvelun

tarjoavan paikallisaseman. EONdatapalvelun

päätyttyä viritin palauttaa kuuluviin

kansallisen aseman.

Huom!

• Toimintoa voidaan hyödyntää vain EON-palvelun ollessa

saatavilla.

• Etulevyn näyttöön syttyy EON vain, kun EON-dataa tulee

RDS-asemalta.

1 Viritä kuuluviin RDS-asema.

2 Toiminnon aikana etulevyn näytössä on EON.

Ellei EON näy etulevyn näytössä, valitse RDSohjelma,

jonka aikana EON tulee näkyviin.

3 Paina 0EON.

Etulevyn näyttöön tulee "EON" (voit jatkaa toistoa

keskeytyskohdasta).

4 Valitse 8l / k / h / n -painiketta

painelemalla yksi neljästä RDSohjelmatyypistä

(NEWS, AFFAIRS, INFO tai

SPORT).

Etulevyn näytössä näkyy valitun ohjelmatyypin

tunnus.

5 Vahvista 8ENTER -painiketta painelemalla

RDS-ohjelmatyypin valinta.

y

• Voit perua valitsemasi ohjelmatyypin painamalla 0EON.

• Peru EON -toiminto valitsemalla EON OFF vaiheessa 4.



RDS-tiedon valinta

Laitteessa on neljä RDS-tiedon näyttötilaa. PS (aseman

nimi), PTY (ohjelmatyyppi), RT (radioteksti) ja CT

(kellonaika).

1 Viritä kuuluviin RDS-asema.

• Suosittelemme, että käytät automaattihakua ja -

tallennusta RDS-asemien virittämiseksi (s. 47).

• Vaihtoehtoisesti voit hakea RDS-aseman muistiin

tallennetuista asemista PTY SEEK -toiminnolla

(s. 49).

2 Valitse RDS-tietue painelemalla LINFO (tai

BINFO).

PROG. SERVICE

Nimi (PS).

PROGRAM TYPE

Ohjelmatyyppi (PTY).

RADIO TEXT

Radioteksti (RT).

CLOCK TIME

Kellonaika (CT).

DSP PROG. INFO

Äänikenttäohjelma

INPUT INFO

Ohjelmalähde, kanavanumero, kanavanimi

Huom!

Takaisin kohtaan PROG. SERVICE”

• Laite pystyy vastaanottamaan RDS-tietoa vain, jos radioaseman

lähetyssignaali on riittävän voimakas. Varsinkin RT-tieto

sisältää paljon dataa, joten heikkosignaalisen aseman kuuntelun

50 Fi


aikana näyttöön ei välttämättä syty RT-tiedon

valmiustilailmaisinta, vaikka muut valmiustilat näkyisivätkin.

• Jos ulkoiset häiriötekijät alkavat heikentää RDS-aseman

signaalivoimakkuutta, voi RDS-tietopalvelujen välittyminen

äkillisesti keskeytyä ja näyttöön ilmestyy --------.

• Radiotekstistä (RDS-tieto RT) tämä vahvistin pystyy

näyttämään enintään 64 aakkosnumeerista merkkiä (myös

umlaut). Alaviiva _ näkyy sellaisten merkkien tilalla, joita

viritin ei pysty näyttämään.

• Etulevyn näyttöön tulee CT WAIT, jos vastaanotto keskeytyy,

kun valitset RDS-tiedoksi kellonajan CT.

PERUSKÄYTTÖ

Suomi

51 Fi

Kun olet kytkenyt iPod-soittimesi Yamahan iPod-telakkaan (esimerkiksi lisävarusteena saatavaan malliin YDS-11), joka

on kytkettynä vahvistimen takalevyn DOCK-liittimeen (s. 22), voit ohjata iPod-soitinta vahvistimen kauko-ohjaimella.

Voit käyttää pakatun musiikin tehostustoimintoa Compressed Music Enhancer. Se parantaa iPod-soittimessa olevien

pakattujen musiikkitiedostojen (esimerkiksi mp3-tiedostojen) äänenlaatua (s. 43).

Huom!

• Tämä laite tulee seuraavia iPod-malleja: iPod touch, iPod (Click Wheel, myös iPod classic), iPod nano ja iPod mini.

• iPodin malli ja ohjelmistoversio saattavat estää joidenkin toimintojen käytön.

• Yamaha iPod-yleistelakkamalli saattaa estää joidenkin toimintojen käytön. Seuraavassa ohjeessa käytetään laitemallia YDS-11.

y

• Kun iPodin ja tämän laitteen välillä on yhteys, etulevyn näyttöön tulee iPod connected.

• Lisätietoja etulevyn näyttöön ja kuvaruutuun saatavista toimintatilan tietueista: katso "iPod” (s. 101).

• Voit itse määrätä, latautuuko iPodin akku vai ei. Tee valinta valikkokohdassa Standby Charge (s. 74).



3DOCK.

Voit ohjata iPod-soitinta kauko-ohjaimella, kun

vahvistimen ohjelmalähteenä on DOCK. iPod-soittimen

toimintoja voi ohjata kuvaruudun kautta (valikko-ohjaus)

tai ilman valikkoja (kauko-ohjaus ilman valikkoja).

■

iPodin ohjaus

Kauko-ohjain

Painike

Toiminto

8 ENTER Seuraava valikko

k

Valikko (ylös)

n

Valikko (alas)

l

Edellinen valikko

h

Seuraava valikko

0 ll Haku taaksepäin (pidä painettuna)

hh Haku eteenpäin(pidä painettuna)

a Hyppy eteen

b Hyppy taakse

s

Stop

e

Tauko (valikko-ohjaus)

Toisto/tauko (kauko-ohjaus ilman valikkoja)

p

Toisto (valikko-ohjaus)

Toisto/tauko (kauko-ohjaus ilman valikkoja)

J DISPLAY Näyttö

iPod

■ iPod-soittimen ohjaus ilman valikkoja

Voit ohjata iPod-soittimen perustoimintoja (toisto, seis,

hyppy jne.) kauko-ohjaimella. Sinun ei tarvitse käyttää

kuvaruututietueita.

y

Vaihtoehtoisesti voit ohjata toimintoja iPodin omilla

painikkeilla.

■ iPod-soittimen ohjaus valikkojen kautta

Voit ohjata iPod-soittimen perustoimintoja kaukoohjaimella.

Voit käyttää vahvistimen kuvaruututietueita.

Voit selata iPodiin tallennettuja kappaleita ja videoita

kuvaruututietueen kautta.

Lisäksi voit muuttaa tai säätää iPodin asetuksia.

y

Voit säätää näyttöasetuksia valikkokohdasta DISPLAY SET

(s. 75).

Huom!

• Et voit ohjata toimintoja iPodin omilla painikkeilla.

• Vahvistimen etulevyn näyttö ja kuvaruututietue eivät pysty

näyttämään joitakin kirjainmerkkejä. Sellaisen merkin kohdalla

on alaviiva _.

1 Paina kauko-ohjaimen JDISPLAYpainiketta.

Näkyviin tulee kuvaruututietue.

iPod

Top

Music >

Videos

Settings

>

>

2 Valitse 8k / n -painiketta painamalla Music,

Videos tai Settings. Paina sitten 8h.

• Jos haluat selata iPodiin tallennettua musiikkia,

valitse Music.

• Jos haluat selata iPodiin tallennettuja videoita,

52 Fi

iPod

Huom!

valitse Videos.

• Jos haluat muuttaa iPodin asetuksia, valitse

Settings.

“Videos” tulee näkyviin vain, jos sekä iPod että Yamaha

iPod -yleistelakka tukevat videoiden selaustoimintoa.

3 Selaa iPodin valikkoa kauko-ohjaimen 8k / n

/ l / h -painikkeilla. Käynnistä valitsemasi

kohteen toisto painamalla 8ENTER.

“Music”

Playlists (soittolistat), Artists (esittäjät), Albums

(albumit), Songs (kappaleet), Genres (genret),

Composers (säveltäjät)

• Playlists > Songs

• Artists > Albums > Songs

• Albums > Songs

• Songs

• Genres > Artists > Albums > Songs

• Composers > Albums > Songs

“Videos”

iPodiin tallennetut videotiedostot

“Settings”

Shuffle, Repeat

Satunnaistoisto Shuffle

Toista kappaleet tai albumit satunnaisessa järjestyksessä.

Vaihtoehdot: Off, Songs, Albums

• Valitse Off, jos et halua käyttää tätä toimintoa.

• Valitse Songs, jos haluat toistaa kappaleet

satunnaisessa järjestyksessä.

• Valitse Albums, jos haluat toistaa albumit


Uusintatoisto Repeat

Toista uudestaan yksi kappale tai useampia kappaleita.

Vaihtoehdot: Off, One, All

• Valitse Off, jos et halua käyttää tätä toimintoa.

• Valitse One, jos haluat uusintatoistaa yhden kappaleen.

• Valitse All, jos haluat uusintatoistaa kaikki kappaleet.

y

• Selaa asetuksia painelemalla 8ENTER.

• Kun uusintatoisto on käytössä, kuvaruutuvalikkoon tulee .

• Kun uusintatoiston asetuksena on One tai All,

kuvaruutunäyttöön tulee tai .

■

Toistotietojen tietue

[1]

[2]

[3]

[4]

[5]

[6]

1 All

iPod[Play] All

1/9



FrankieZipper

Made-to-order

RoadtoIndia







|||||;;;;;;;;;;;;;;;

0:51-7:44

[7]

[8]

[9]

PERUSKÄYTTÖ

[1] Raidan numero / raitojen kokonaislukumäärä

[2] Esittäjän nimi

[3] Albumin nimi

[4] Raidan nimi

[5] Toistoon kuluneen ajan ilmaisin

[6] Toistoon kulunut aika

[7] Satunnaistoisto, uusintatoisto

[8] (toisto), (tauko), (haku eteenpäin),

(haku taaksepäin)

[9] Jäljellä oleva aika

Suomi

53 Fi

Bluetooth -laitteet

Voit kytkeä Yamaha Bluetooth -vastaanottimen (esimerkiksi YBA-10, myydään erikseen) tämän laitteen DOCKliittimeen.

Sen jälkeen voit kuunnella tämän laitteiston kautta Bluetooth-laitteen (esimerkiksi kannettavan soittimen)

sisältämää musiikkia tarvitsematta johdollista kytkentää tämän laitteen ja Bluetooth-laitteen välille. Sinun on ensin

käynnistettävä "pariliitoksen muodostaminen” tähän laitteeseen kytketyn langattoman Bluetooth-audiovastaanottimen ja

Bluetooth-laitteen välillä.

Huom!

Tämä laite tukee A2DP (Advanced Audio Distribution Profile) Bluetooth-profiilia.

Bluetooth-vastaanottimen ja

Bluetooth-laitteen pariliitoksen

muodostus

Pariliitos on muodostettava, kun Bluetooth-laitetta ja

tähän laitteeseen kytkettyä Bluetooth-vastaanotinta

käytetään ensimmäisen kerran tai jos pariliitoksen tiedot

on poistettu. “Pariliitoksen muodostaminen” tarkoittaa

Bluetooth-laitteen rekisteröimistä Bluetooth-yhteyden

kautta tapahtuvaan tiedonsiirtoon.

y

• Pariliitos on muodostettava vain kerran - silloin, kun

ensimmäisen kerran käytät Bluetooth-laitetta Bluetoothvastaanottimen

kautta.

• Pariliitoksen muodostamista varten sinun on tehtävä muutamia

toimintoja tämän laitteen ja Bluetooth-laitteen kautta. Lue

lisäohjeita tarvittaessa toisen laitteen käyttöohjeesta.

Voit valita kahdesta vaihtoehdosta: pariliitoksen

muodostaminen valikon kautta (SET MENU-START

PAIRING) ja nopea pariliitoksen muodostus.

■ Pariliitoksen muodostaminen SET

MENU-valikon kautta

Tämän toiminnon avulla muodostat pariliitoksen

kuvaruutuun avattavan valikon kautta. Lisätietoja, START

PAIRING (s. 74).

■

Nopea pariliitoksen muodostus

Turvallisuuden vuoksi pariliitoksen muodostamisen ajaksi on

määrätty enintään 8 minuuttia. Lue ohjeet huolellisesti

kokonaan, ennen kuin aloitat.

1 Valitse ohjelmalähteeksi DOCK pyörittämällä

CINPUT -valitsinta (tai laita

toimintatilavalitsin kohtaan ESOURCE ja

paina 3DOCK).

2 Kytke Bluetooth-laite toimintatilaan. Valitse

laitteesta pariliitoksen muodostus.

Lisätietoja Bluetooth-laitteen käytöstä löydät sen

omasta käyttöohjeesta.

3 Pidä painettunaFENTER (tai 8ENTER),

kunnes etulevyn näyttöön tulee Searching.

Kun Bluetooth-vastaanotin muodostaa pariliitosta, etulevyn

näytössä vilkkuu DOCK.

y

Jos haluat keskeyttää pariliitoksen muodostuksen, paina

uudelleen FENTER (tai 8ENTER).

4 Tarkasta, että Bluetooth-laite tunnistaa

Bluetooth-vastaanottimen.

Jos Bluetooth-laite tunnistaa Bluetooth-vastaanottimen,

Bluetooth-laitelistassa näkyy (esimerkiksi) YBA-10

YAMAHA.

5 Valitse Bluetooth-vastaanotin Bluetoothlaitelistasta.

Näppäile Bluetooth-laitteeseen

tunnus 0000 .

Jos pariliitoksen muodostuminen onnistui, etulevyn

näyttöön tulee BT connected.

Huom!

Yamaha Bluetooth -sovitin voi muodostaa pariliitoksen enintään

kahdeksan Bluetooth-laitteen kanssa. Jos sovitin muodostaa

onnistuneesti pariliitoksen yhdeksännen laitteen kanssa ja

pariliitoksen tiedot rekisteröityvät muistiin, sovitin poistaa

käytöstä sen laitteen, jonka käytöstä on kulunut eniten aikaa.

Bluetooth -laitteen ohjelman toisto

1 Valitse ohjelmalähteeksi DOCK pyörittämällä

CINPUT -valitsinta (tai laita

toimintatilavalitsin kohtaan ESOURCE ja

paina 3DOCK).

2 Käynnistä ohjelman toisto Bluetoothlaitteesta.

Kun tähän laitteeseen kytketty Bluetooth-sovitin tunnistaa

Bluetooth-laitteen, etulevyn näyttöön tulee BT connected.

y

• Kun painat kauko-ohjaimen painiketta 8ENTER, laitteeseen kytketty

Bluetooth-vastaanotin hakee ja muodostaa yhteyden siihen Bluetoothlaitteeseen,

johon se on ollut viimeksi yhteydessä. Ellei Bluetoothvastaanotin

löydä Bluetooth-laitetta, etulevyn näyttöön tulee Not foudn.

• Jos haluat katkaista Bluetooth-vastaanottimen yhteyden Bluetoothlaitteeseen,

paina 8ENTER.

54 Fi

USB-laitteet


toimintatilan valitsin kohtaan ESOURCE ja paina 3USB.

Voit kuunnella WAV- (vain PCM-formaatti), MP3- ja

WMA-tiedostoja USB-muistilaitteesta tai kannettavasta

USB-audiosoittimesta. Kytke laite vahvistimen etulevyn

USB-liittimeen.



TOP MENU

USB BROWSE >

PLAY STYLE >

Huom!

• Jos tiedonsiirto kestää kauan, näkyviin tulee Please wait (odota,

ole hyvä). Se on normaalia. Odota vähän aikaa.

• Vahvistin pystyy käsittelemään USB-massamuistilaitteita (ei

kuitenkaan USB-kiintolevyjä), jotka on alustettu

tiedostojärjestelmään FAT16 tai FAT32.

• Vain ensimmäinen osio (muistin "partition") näkyy

kuvaruutunäytössä. Et voi valita muita osioita.

• Vahvistin tunnistaa enintään 8-kerroksisen tiedostohierarkian ja

500 musiikkitiedostoa yksittäisestä hakemistosta (directory).

• Jotkin laitteet eivät välttämättä toimi, vaikka ne täyttäisivät

tekniset vaatimukset.

• Joitakin WAV-, MP3- ja WMA-tiedostoja ei välttämättä voi

toistaa tai niiden toiston aikana kuuluu vain voimakasta

häiriöääntä.

1 Kytke USB-muistilaite tai kannettava USBaudiosoitin

vahvistimen etulevyn USBliittimeen.

S

INFO

3 Valitse 8k / n -painikkeella USB BROWSE.

Paina sitten 8h.

4 Selaa USB-valikkoa painikkeilla 8k / n / l /

h ja käynnistä valitsemasi kohdan toisto

painamalla 8ENTER.

• Valitse haluamasi valikko painamalla 8k/n.

• Avaa valikko painamalla 8h.

• Näkyviin palautuu edellinen valikkotaso, kun

painat 8l.

y

• Valikkorivin oikeassa reunassa oleva merkki (>) tarkoittaa,

että seuraavalla valikkotasolla on alavalikko.

• Voit säätää näyttöasetuksia valikkokohdasta DISPLAY

SET (s. 75).

■

1 / 2

Toistotietojen tietue

PERUSKÄYTTÖ

USB

USB-muistilaite tai

kannettava USB-audiosoitin

[1]

[2]

[3]

[4]

[1] Esittäjän nimi

[2] Albumin nimi

[3] Raidan nimi

PLAYINFO

All





FrankieZipper

Made-to-order

RoadtoIndia









0:51

[4] Toistoon kulunut aika

[5] Satunnaistoisto, uusintatoisto

[5]

[6]

[6] (toisto)

Suomi

55 Fi

USB-laitteet

■ PLAY STYLE (toistotavat)

Voit valita satunnaistoiston tai yhden tietyn kappaleen (tai

kappaleryhmän) uusintatoiston.


y

Kappaleen toiston aikana näkyviin tulee toistotiedot. Painele

siinä tapauksessa 8l, kunnes näkyvissä on USB-päävalikko.

2 Valitse 8k / n -painikkeella PLAY STYLE.

Paina sitten 8h.

3 Valitse 8k / n -painikkeella kohta. Selaa

sitten asetuksia painelemalla 8ENTER.

SHUFFLE (satunnaistoisto)

Toista kappaleet tai albumit satunnaisessa

järjestyksessä.

• Valitse OFF, jos haluat satunnaistoiston pois

käytöstä.

• Valitse ON, jos haluat toistaa kappaleet tai albumit


REPEAT (uusintatoisto)

Toista uudestaan yksi kappale tai useampia

kappaleita.

• Valitse OFF, jos haluat uusintatoiston pois

käytöstä.

• Valitse ONE, jos haluat uusintatoistaa yhden

kappaleen.

• Valitse ALL, jos haluat uusintatoistaa kaikki

kappaleet.

y

• Kun uusintatoisto on käytössä, kuvaruutuvalikkoon tulee .

• Kun uusintatoiston asetuksena on One tai All,

kuvaruutunäyttöön tulee tai .

■

Kauko-ohjain

Painike

Toiminto

8 ENTER Seuraava valikko

k


n


l

Edellinen valikko

h

Seuraava valikko

9 MEMORY Muisti

0 a Hyppy eteen

b Hyppy taakse

s

Stop

p

Toisto

A 1 – 8 Numeropainike (1-8) *1

J DISPLAY

Näyttö

1 All


toimintatilan valitsin kohtaan ESOURCE ja paina 3USB.

Voit valita suoraan tietyn musiikkityypin (kytketyn USBlaitteen

sisältämät WAV-, MP3- ja WMA-tiedostot). Voit

tallentaa muistipaikoille 8 musiikkilähdettä USBlaitteesta.

■

Pikavalintapainike

Numeropainikkeen ohjelmointi (1-8) (A)

1 Valitse ohjelma, jonka haluat ohjelmoida

pikavalintapainikkeelle (1-8) (A). Käynnistä

ohjelman toisto.

2 Pain 9MEMORY.

PRESET tulee etulevyn näyttöön, ja tämä laite

valitsee automaattisesti jonkin tyhjän

muistipaikkanumeron.

Näkyvissä

PRESET

MEMORY 1

SONG

y

• Jos haluat tallentaa valitsemasi ohjelman automaattisesti

tyhjälle jollekin muistipaikalle, pidä painettuna HMEMORY

(tai 9MEMORY) yli 2 sekuntia sen sijaan, että tekisit vaiheen

2. Mikäli valitset tämän vaihtoehdon, sinun ei tarvitse tehdä

seuraavia vaiheita.

• Jos haluat keskeyttää tallentamisen, paina uudelleen

HMEMORY (tai 9MEMORY).

• Ellet tee jokaista seuraavaa vaihetta 30 sekunnin kuluessa,

ohjelmointitila kytkeytyy pois käytöstä. Tee uudestaan vaihe 2.

3 Paina haluamaasi numeropainiketta (1-8) (A).

Muistipaikkanumero

PRESET

MEMORY 7

SONG

y

Jos valitset muistipaikkanumeron, joka on jo käytössä (numeron

vieressä näkyy *), uusi tieto tallentuu vanhan tilalle.

4 Paina 8ENTER.

Tieto tallentuu muistiin ja PRESET häviää näkyvistä.

*1 Paina, niin kohta tallentuu tai palautuu käyttöön (s. 56).

■

Muistissa olevan tiedon valinta (1-8) (A)

56 Fi

USB-laitteet

Paina sitä numeropainiketta (1-8) (A), johon

tallentamasi kohteen haluat

ohjelmalähteeksi.

Tämä laite alkaa toistaa ohjelmaa, jonka määritit

kyseiselle numeropainikkeelle.

Huom!

• EMPTY lukee etulevyn näytössä ja toimintatilan

tietueessa, jos painat numeropainiketta (1-8) (A), jolle et

ole ohjelmoinut mitään ohjelmaa.

• Vahvistin ei hae numeropainikkeelle (1-8) (A)

ohjelmoitua ohjelmalähdettä seuraavissa tapauksissa:

– kytketty USB-laite on väärä.

– kohteen valikkosijaintia on muutettu.

y

• Vahvistin "muistaa" kohteiden sijainnin hakemistossa.

Vahvistin ei sen takia pysty hakemaan oikeaa kohdetta

numeropainikkeella (1-8) (A), jos lisäät kohteita

hakemistoon tai poistat kohteita hakemistosta. Siinä

tapauksessa ohjelmoi kohde uudestaan

numeropainikkeelle (1-8) (A).

• Luo kahdeksan kansiota, jotka sisältävät haluamasi

kohteet. Luo kansiot sellaisen kansion rinnalle, joka

sisältää kaikki musiikkitiedostot. Tallenna kunkin kansion

ensimmäinen kohde numeropainikkeelle (1-8) (A). Jos

muutat painikkeelle 1-8 (A) ohjelmoitua kohdetta, korvaa

haluamasi kohteet kansiossa poistamatta kansiota.

PERUSKÄYTTÖ

Suomi

57 Fi

Äänikenttäohjelmien muokkaaminen

■ Dekooderin valinta 2-kanavaiselle

äänelle (tilaäänen dekoodaus)

Valitse dekooderi. Vahvistin pystyy tekemään 2-

kanavaisesta äänestä monikanavaista ääntä.

Laita kauko-ohjaimen toimintatilan valitsin

FAMP-asentoon. Valitse monikanavaäänen

toistotapa painelemalla kauko-ohjaimen QSUR.

DECODE -painiketta.

Voit valita haluamasi monikanavaäänen dekooderin. Tee

valinta parhaillaan toistuvan ohjelmalähteen ja omien

kuuntelumieltymyksiesi mukaan.

y

Voit muuttaa dekooderin asetuksia kuvaruutuvalikon kautta.

Lisätietoja: Ks. Äänikenttäohjelmien muokkaaminen s. 59.

■

Dekooderin valinta

Dekooderien kuvaukset

Dekooderin nimi

(dekooderityyppi)

PLIIx Music

PLII Music

Dolby Pro Logic IIx (tai Dolby Pro Logic II) -käsittely musiikille. Pro

Logic IIx -dekooderi ei ole käytettävissä, jos kaiutinasetuksena on SUR.B

L/R SP (s. 68) - NONE tai käytössä on kuulokkeet.

PLIIx Game

PLII Game

Dolby Pro Logic IIx (tai Dolby Pro Logic II) -käsittely peleille. Pro

Logic IIx -dekooderi ei ole käytettävissä, jos kaiutinasetuksena on

SUR.B L/R SP (s. 68) - None tai käytössä on kuulokkeet.

Neo:6 Cinema

DTS-käsittely elokuvalle.

Neo:6 Music

DTS-käsittely musiikille.

y

Jos valitset monikanavaisen äänentoistotavan monikanavaiselle

digitaaliselle äänelle, vahvistin valitsee automaattisesti oikean

dekooderin kullekin ohjelmalähteelle.

■ MOVIE-äänikenttäohjelman kanssa

käytettävän dekooderin valinta

Voit valita yhden seuraavista dekodeerityypeistä MOVIEäänikenttäohjelmalle

(paitsi ohjelmalle Mono Movie).

Lisätietoja MOVIE -äänikenttäohjelmasta, ks. Elokuvat, s.

42. Lisätietoja, ks. Äänikenttäohjelmien muokkaaminen,

s. 59.

Vaihtoehdot: PLIIx Movie (PLII Movie), Neo:6 Cinema

Dekooderin kuvaus

PRO LOGIC

Dolby Pro Logic -käsittely mille tahansa äänelle.

PLIIx Movie

PLII Movie

Dolby Pro Logic IIx (tai Dolby Pro Logic II) -käsittely elokuvalle.

Pro Logic IIx -dekooderi ei ole käytettävissä, jos kaiutinasetuksena

on SUR.B L/R SP (s. 68) - NONE tai käytössä on kuulokkeet.

PLIIx Music

PLII Music

Dolby Pro Logic IIx (tai Dolby Pro Logic II) -käsittely musiikille.

Pro Logic IIx -dekooderi ei ole käytettävissä, jos kaiutinasetuksena

on SUR.B L/R SP (s. 68) - NONE tai käytössä on kuulokkeet.

58 Fi


■ Dekooderin valinta monikanavaiselle

äänelle

Jos olet kytkenyt kaiutinkokoonpanoon

takatehostekaiuttimet, voit tämän toiminnon avulla

kuunnella monikanavaisen äänitallenteen 6.1/7.1-

kanavaisena käyttämällä Dolby Pro Logic IIx, Dolby

Digital EX tai DTS-ES -dekooderia.

Valitse 5.1- tai 6.1/7.1-kanavainen äänentoisto:

laita toimintatilavalitsin kohtaan EAMP ja

painele sitten kauko-ohjaimen LEXTD SUR. -

painiketta.

Vaihtoehdot

Toiminnot

AUTO Valitsee parhaan dekooderin 6.1/7.1-

kanavaiselle äänelle, jos signaalissa on tunniste.

Dekooderit

(PLIIx Movie,

PLIIx Music,

EX/ES)

Tämän toiminnon avulla voit itse määrätä

dekooderin monikanavaisen äänen toistoa

varten.

Äänikenttäohjelmien

muokkaaminen

Erinomainen äänenlaatu saadaan tehdasasetuksilla.

Kokeilumielessä voit muuttaa joidenkin parametrienarvoja

huoneen tai kuuntelemasi lähteen mukaiseksi.

Huom!

Et voi muuttaa äänikenttäohjelmia, jos asetuksena on OPTION

MENU-MEMORY GUARD - ON (s. 76).




kohtaan EAMP ja painele sitten

J PARAMETER.


OFF

Ei dekooderia 6.1/7.1-kanavaista äänentoistoa

varten.

y

Tämän toiminnon avulla voit itse määrätä dekooderin, ellei

ohjelmassa ole signaalitunnistetta, jonka perusteella vahvistin

voisi valita automaattisesti parhaimman dekooderin.

Huom!

• Kaiutinasetukset ja tulosignaalin tyyppi vaikuttavat siihen, mitä

dekoodereita on valittavissa käyttöön.

• 6.1/7.1-kanavainen äänentoisto ei ole mahdollista seuraavissa

tapauksissa, eli takatehostekaiuttimista ei kuulu ääntä, jos

– kohdassa SUR. L/R SP (s. 67) tai SUR.B L/R SP (s. 68) on

asetuksena NONE.

– ohjelmalähteenä on MULTI CH INPUT -liittimiin kytketty

laite.

– toistuvassa äänessä ei ole oikeaa ja vasenta takakanavaa

– ohjelmalähteenä on Dolby Digital KARAOKE

– äänentoistotapana on stereo, 7ch Enhancer (s. 43) tai Pure

Direct (s. 45).

– asetuksena on BI-AMP- ON (s. 94).

• Voit määrätä, millä dekooderilla vahvistin luo lisäkanavan. Tee

se kohdasta EXTD SUR. (s. 77).

Kursori

Äänikenttäohjelmien kategoria

MOVIE 1/2

. Sci-Fi

SUR.;;PLIIx Movie

DSP LEVEL;;;;;0dB

P.INIT.DLY;;;16ms

P.ROOM SIZE;;;1.0

S.INIT.DLY;;;16ms

S.ROOM SIZE;;;1.0


Äänikenttäohjelman parametri

Äänikenttäohjelman

parametrin arvo

3 Painele 8 l / h, kunnes valittuna on

säädettäväksi haluamasi äänikenttäohjelma.

4 Valitse 8 k / n -painikkeella haluamasi

äänikenttäasetus. Muuta valitsemasi

asetuksen arvoa 8 l / h -painikkeella.

Lisätietoja äänikenttäasetuksista, s. 38.

• Suurenna arvoa painikkeella 8 h.

• Pienennä arvoa painikkeella 8 l.

LISÄÄ

TOIMINTOJA Suomi

59 Fi


y

• Toista vaiheet 3-4, jos haluat muuttaa muidenkin

äänikenttäohjelmien asetuksia.

• Joissakin äänikenttäohjelmissa asetuksia on niin monta, että ne

on jaettu useammalle valikkosivulle. Selaa sivuja painikkeilla

8 k / n.

• Jos äänikenttäohjelman yhdenkin asetuksen arvona on muu

kuin perusasetus, äänikenttäohjelman nimen vieressä näkyy

kuvaruutuvalikossa asteriski (*).

• Jos muutat arvoa pitämällä painikkeen 8 l / h painettuna,

etulevyn näytössä vaihtuva arvo pysähtyy hetkeksi

perusasetuksen kohdalle.

• Jos haluat palauttaa perusasetukset valittuna olevaan

äänikenttäohjelmaan, valitse 8 k / n -painiketta painelemalla

INITIALIZE ja paina sitten 8 h. Vahvista perusasetusten

palautus painamalla 8 h, peru perusasetusten palautus

painamalla 8 l.

MOVIE 2/2

Sci-Fi

SB INIT.DLY;;15ms

SB ROOM SIZE ;;1.0

DIALOG LIFT;;;;;0

. INITIALIZE

[[]: Initialize

Säädä kohtaa DSP LEVEL näin:

Lisää DSP LEVEL -asetuksen arvoa, jos…

• äänikenttäohjelman tehosteet eivät kuulu riittävän

hyvin

• et huomaa mitään eroa eri äänikenttäohjelmien

välillä

Vähennä DSP LEVEL -asetuksen arvoa, jos…

• ääni kuulostaa epämääräiseltä

• äänikenttätehosteita on mielestäsi liikaa.

Säätöalue: –6 dB - +3 dB

Puheäänien kuuluvuus pystytasossa

(DIALOG LIFT)

Voit vaikuttaa elokuvien puheäänien

”kuulumiskorkeuteen”. Ihanteellisessa tapauksessa

puheäänet kuulostavat tulevat kuvan keskeltä.

Puheäänien

ihanteellinen

sijoittuminen

5 Sulje valikko painamalla J PARAMETER.

■ Äänikenttäohjelmien perussäädöt

Jokaisessa äänikenttäohjelmassa on asetuksia, jotka

kuvaavat äänikentän ominaisuuksia. Jos haluat muokata

äänikenttää, aloita asetuksista DSP LEVEL ja/tai

DIALOG LIFT. Muuta vasta sen jälkeen muita asetuksia,

jos katsot sen olevan aiheellista.

y

Ohjeet äänikenttäohjelmien parametrien (asetuksien)

säätämiseksi, ks. s. 59.

Äänikenttätehosteiden voimakkuus (DSP LEVEL)

Äänikenttätehosteet (DSP-tehosteet) lisätään

alkuperäiseen äänisignaaliin. Niiden avulla

kuunteluhuoneeseen saadaan tietyn tilan mukainen

äänimaisema. Voit säätää äänikenttätehosteiden

voimakkuutta kohdasta DSP LEVEL.

Jos puheäänet kuulostavat tulevan kuvan alapuolelta, lisää

DIALOG LIFT-asetuksen arvoa.

Nostaa puheosuuksien sijaintia.

Vaihtoehdot: 0, 1, 2, 3, 4, 5

0 (perusasetus ) on alin mahdollinen paikka, ja 5 on ylin

mahdollinen paikka.

Huom!

• “DIALOG LIFT on valittavissa vain, kun asetuksena on

PRESENCE SP - YES (s. 68).

• Et voi siirtää puheosuuksia alaspäin aloituspaikasta.

DSPäänikenttätehosteet

ovat hiljaisia.

DSPäänikenttätehosteet

ovat voimakkaita.

60 Fi


■ Äänikenttäohjelmien parametrien kuvaukset

Eräiden äänikenttäparametrien arvoa voit muuttaa. Näin pystyt luomaan äänikentän, joka parhaiten sopii juuri sinun

kuunteluhuoneeseesi.

y

Ohjeet äänikenttäohjelmien parametrien (asetuksien) säätämiseksi, ks. s. 59.


parametri

INIT.DLY

P.INIT.DLY

S.INIT.DLY

SB INIT.DLY

Ominaisuudet

Alkuviive. Alkuviive äänikentän etuosassa, takaosassa ja takatehosteosassa . Määrää äänikentän

näennäisen koon asettamalla viiveajan suoran äänen ja kuuntelijan kuulemien ensiheijastusten

välille. Mitä pienempi arvo, sitä pienempi äänikenttä vaikuttaa olevan.

y

Jos säädät asetusta ”init.delay”, kannattaa muuttaa huonekoon asetus "room size” vastaamaan

tätä asetusta.

Säätöalue: 1 - 99 ms (INIT.DLY ja P.INIT.DLY)

1 - 49 ms (S.INIT.DLY ja SB INIT.DLY)

Taso

Äänilähde

Varhaiset

heijastukset

Aika Aika Aika

Viive Viive Viive

Äänilähde

Taso

Taso

ROOM SIZE

P.ROOM SIZE

S.ROOM SIZE

SB ROOM SIZE

Huonekoko. Huonekoko äänikentän etuosassa, takaosassa ja takatehosteosassa. Määrää

äänikentän näennäisen koon. Mitä suurempi arvo, sitä laajempi äänikenttä. Koska ääni

heijastuu huoneessa paikasta toiseen, on ensimmäisenä heijastuneen äänen ja sitä seuraavien

heijastusten välinen aika sitä pitempi, mitä suuremmasta huoneesta on kysymys. Muuttamalla

heijastuneiden äänten muodostumishetkeä voit “muuttaa” virtuaalisen esityspaikan kokoa.

Arvon muuttaminen ykkösestä kakkoseen vastaa huonepituuden kaksinkertaistumista.

y

Jos säädät asetusta ”room size”, kannattaa muuttaa vastaava viiveasetus ”init. dly” vastaamaan

tätä asetusta.

Säätöalue: 0.1 -2.0

Äänilähde

Heijastava

pieni arvo = 1 ms

Taso

Taso

Äänilähde

Varhaiset

heijastukset

suuri arvo = 99 ms

Taso


LISÄÄ


pieni arvo = 0,1 suuri arvo = 2,0

61 Fi



parametri

LIVENESS

S.LIVENESS

SB LIVENESS

Ominaisuudet

Elävyys. Taka- ja takatehostekentän elävyys Määrää heijastavuuden määräämällä varhaisten

heijastusten vaimenemisnopeuden. Äänilähteen varhaiset heijastukset vaimenevat paljon

nopeammin huoneessa, jossa on ääntä “imeviä” pintoja, kuin huoneessa, jossa pinnat ovat

voimakkaasti heijastavia. Nopeasti äänet kuolettavaa huonetta sanotaan “kuolleeksi” (dead),

vastaavasti paljon heijastavia pintoja sisältävää huonetta kutsutaan “eläväksi” (live). Tämän

asetuskohdan kautta säädät varhaisten heijastusten vaimenemisnopeuden ja sitä kautta huoneen

"elävyyden".

Säätöalue: 0 -10

Äänilähde

“elävä”

Taso

“kuollut”

Taso

Taso


vähän

heijastunut ääni

paljon

heijastunut ääni

pieni arvo = 0 suuri arvo = 10

REV.TIME

Kaikuaika. Määrää ajan, jonka kuluessa toisiaan seuraavat jälkikaiuntaäänet vaimenevat 60 dB

(1 kHz). Arvon muuttaminen vaikuttaa laajalti akustisen ympäristön näennäiseen kokoon.

Valitse pitempi kaikuaika, jos huone on “kuollut”. Valitse lyhyempi kaikuaika, jos huone on

“elävä” (ks. selitykset parametrikohdasta LIVENESS).

Säätöalue: 1.0 - 5.0 s

jälkikaiunta

Äänilähde

Varhaiset

heijastukset

jälkikaiunta

60 dB 60 dB 60 dB

Äänilähde

REV.TIME REV.TIME REV.TIME

Lyhyt

jälkikaiunta

Pitkä

jälkikaiunta

pieni arvo = 1,0 s

suuri arvo = 5,0 s

62 Fi



parametri

REV.DELAY

Ominaisuudet

Kaikuäänen viive. Määrää suoran äänen ja jälkikaiunnan alkamisen välisen aikaeron. Mitä

suurempi arvo, sitä myöhemmin jälkikaiuntaääni alkaa. Myöhemmin alkava jälkikaiunta luo

vaikutelman suuremmasta akustisesta tilasta.

Säätöalue: 0 - 250 ms

Taso

(dB)

Äänilähde

60 dB

Jälkikaiunta

Aika

REV.DELAY

REV.TIME

REV.LEVEL

Kaikuäänen taso. Säädä kaikuäänen äänenvoimakkuus. Mitä suurempi arvo, sitä

voimakkaammat kaikuäänet.

Säätöalue: 0 - 100%

DIRECT

(vain 2ch Stereo)

CT LEVEL

SL LEVEL

SR LEVEL

SB LEVEL

PL LEVEL

PR LEVEL

(vain 7ch Stereo)

2-kanavainen stereoäänentoisto. Ohjaa äänen dekooderien ja DSP-prosessorien ohi, jotta 2-kanavaiseen

analogiseen äänisignaaliin ei tulisi tarpeettomia muutoksia, vaan ääni olisi puhdasta hifi-ääntä.

Vaihtoehdot: AUTO, OFF

y

• Valitse AUTO, jos haluat ohjata äänen dekooderien, DSP-käsittelypiirien ja sävynsäätöpiirien ohi

vain silloin, kun BASS- ja TREBLE-voimakkuudeksi on säädetty 0 dB (s. 45).

• Valitse OFF, jos et halua ohjata ääntä dekooderien, DSP-käsittelypiirien ja sävynsäätöpiirien ohi, kun

BASS- ja TREBLE-voimakkuudeksi on säädetty 0 dB.

• Kun vahvistimeen tulee monikanavaääntä, vahvistin yhdistää kaikki äänikanavat kahteen kanavaan ja

ohjaa ne vasempaan ja oikeaan pääkaiuttimeen.

• Vasemman ja oikean pääkaiuttimen toistettaviksi tarkoitetut matalataajuiset signaalit ohjautuvat

subwooferiin seuraavissa tapauksissa:

– asetuksena on LFE/BASS OUT- BOTH (s. 67).

– Asetuksena on FRONT SP - SMALL (s. 67) ja LFE/BASS OUT - SWFR (s. 67).

Parametrit stereoäänen toistoon seitsemästä kaiuttimesta. Säätää kunkin kanavan äänenvoimakkuuden.

Säätöalue: 0 - 100%

Taso

Äänilähde

REV. LEVEL

Aika

LISÄÄ


63 Fi



parametri

EFFECT LEVEL

(vain Straight Enhancer ja

7ch Enhancer)

STRAIGHT ja 7-kanavaisen äänentoiston Compressed Music Enhancer-tehostuksen taso. Ohjelma

saattaa korostaa joidenkin ohjelmalähteiden korkeita ääniä liikaa. Valitse silloin tähän kohtaan asetus

LOW.

Vaihtoehdot: HIGH, LOW

Ominaisuudet

• Valitse HIGH, jos haluat voimakkaan tehosteen.

• Valitse LOW, jos haluat vaimean tehosteen.

SUR

(vain MOVIE -äänikenttäohjelmat

(ei Mono Movie) ja

SUR. DECODE)

Dekooderityyppi. Valitse valitun äänikenttäohjelman kanssa käytettävä dekooderi. Valittu

dekooderityyppi vaikuttaa kohdan SUR. DECODE asetuksiin. Ks. s. 58, lisätietoja.

64 Fi


■ Dekooderien parametrien kuvaukset

Seuraavilla asetuksilla voit muokata tiettyjen dekooderien toimintaa.

Dekooderin parametri

PANORAMA

(vain PLIIx Music ja

PLII Music)

CENTER WIDTH


PLII Music)

Ominaisuudet

Pro Logic IIx Music- ja Pro Logic II Music-ohjelmien panoraama. Ohjaa stereosignaalin

takakaiuttimiin ja etukaiuttimiin. Stereoääni "kietoutuu" kuuntelijan ympärille.

Vaihtoehdot: OFF, ON

Pro Logic IIx Music- ja Pro Logic II Music-ohjelmien keskikanavan leveys. Säätää keskikanavan

leveyttä siirtämällä toistotasapainoa keskikaiutinta tai etukaiuttimia kohti. Mitä isompi arvo, sitä

enemmän keskikanavakuva hakeutuu pääkaiuttimiinkin.

Säätöalue: 0 (keskikanava toistuu pelkästään keskikaiuttimesta) –

7 (keskikanava toistuu pelkästään pääkaiuttimista)

Perusasetus: 3

DIMENSION


“PLII Music)

Pro Logic IIx Music- ja Pro Logic II Music-ohjelmien ulottuvuus eteen ja taakse. Siirtää äänikenttää

eteen- tai taaksepäin.

Säätöalue: –3 (taakse) - +3 (eteen)

Perusasetus: STD (perusasetus)

C.IMAGE

(vain Neo:6 Music)

DTS Neo:6 Music äänikentän keskialue. Säätää vasemman ja oikean pääkanavan kuuluvuutta suhteessa

keskikanavan kuuluvuuteen. Tarkoituksena on nostaa keskikanavaa kuuluviin tai vaimentaa sitä.

Säätöalue: 0,0 (keskikanava toistuu pelkästään pääkaiuttimista) -

1,0 (keskikanava toistuu pelkästään keskikaiuttimesta)

Perusasetus: 0.3

LISÄÄ


65 Fi

Omat säädöt MANUAL SETUP -valikosta

MANUAL SETUP -valikosta voit itse muokata kaiutin- ja järjestelmäasetuksia kauko-ohjaimella. SET MENU-valikon

yksityiskohtainen valikkorakenne, s. 114.

y

Perusasetus on lihavoitu.

MANUAL SETUP -valikon käyttö

Tässä luvussa kerrotaan, miten muutat MANUAL SETUP

-valikon asetuksia kuvaruutunäytön kautta.

y

• Palauta edellinen valikkotaso painamalla 9RETURN.

• JPARAMETER -painikkeen painaminen keskeyttää valikon

käytön.

4 Avaa haluamasi alavalikko painelemalla 8 k /

n -painiketta ja paina sitten 8 ENTER.

Esimerkkikuvassa on valittu LFE LEVEL.

B)LFE LEVEL

. SPEAKER;;;;;;0dB

HEADPHONE;;-20dB

1 Laita toimintatilavalitsin kohtaan EAMP ja

paina HMENU. SET MENU-valikko avautuu.


SET MENU

;AUTO SETUP

. ;MANUAL SETUP

;SYSTEM MEMORY

;SIGNAL INFO



[

p

2 Valitse 8k / n-painikkeella MANUAL SETUP.

Paina sitten 8ENTER.

Näkyviin tulee MANUAL SETUP-valikkosivu.


[p]/[[]: Adjust

[

p

5 Valitse haluamasi asetus 8 k / n -

painikkeella. Muuta asetusta 8 l / h -

painikkeella.

• Suurenna arvoa painikkeella 8 h.

• Pienennä arvoa painikkeella 8 l.

6 Paina HMENU, niin SET MENU-valikko

sulkeutuu.

MANUAL SETUP

. 1 SPEAKER MENU

2 VOLUME MENU

3 SOUND MENU

4 VIDEO MENU

5 INPUT MENU

6 OPTION MENU



[

p

3 Avaa haluamasi valikko painelemalla 8 k / n

-painiketta ja paina sitten 8 ENTER.

Esimerkkikuvassa on valittu SOUND MENU.

3 SOUND MENU

. A)EQUALIZER

B)LFE LEVEL

C)DYNAMIC RANGE

D)LIPSYNC

E)AUDIO SET

F)PURE DIRECT



[

p

66 Fi


1 SPEAKER MENU

Voit säätää kaiutinasetuksia itse. Vahvistin on valinnut

useimmat SPEAKER MENU-asetukset automaattisesti

asetuksien automaattivalinnan aikana.

y

• Valitse TEST TONE- ON (s. 69) , jos haluat käyttää testiääntä

säätäessäsi asetuskohtia CONFIG, LEVEL ja DISTANCE.

• Jos subwooferissa on säätimet äänenvoimakkuudelle ja

rajataajuudelle, käännä äänenvoimakkuuden säädin puoliväliin

(tai hieman vajaaksi) ja rajataajuuden säädin maksimiin.

■ Kaiutinasetukset A)CONFIG

LFE- ja bassoäänien toisto LFE/BASS OUT

Valitse, mitkä kaiuttimet toistavat LFE-kanavan

(matalataajuisten tehosteiden äänikanavan) ja tarvittaessa

muiden äänikanavien matalat taajuudet.

LFE-äänien toisto

Subwoofer(it) ja kaiuttimet

Subwoofer(it) Etukaiuttimet

Muut

kaiuttimet

BOTH Toistaa Ei toista Ei toista

SWFR Toistaa Ei toista Ei toista

FRONT Ei toista Toistaa Ei toista

Vaihtoehdot

Vaihtoehdot

Matalataajuisten signaalien toisto

Subwoofer(it) ja kaiuttimet

Subwoofer(it) Etukaiuttimet

Muut

kaiuttimet

BOTH *1 *2 *3

SWFR *4 *3 *3

FRONT Ei toista *1 *3

*1 Toistaa matalataajuiset signaalit etukanavista ja muista

kaiuttimista, joita vastaavan kaiuttimen asetuksena on

SMALL.

*2 Toistaa aina etukanavien matalataajuiset signaalit.

*3 Toistaa matalataajuiset signaalit, jos kaiutinasetuksena

on LARGE.

*4 Toistaa niiden kaiuttimien matalataajuiset signaalit,

joiden asetuksena on SMALL.

Kaiutinkoon määritys

Kaiuttimen bassoelementti:

– 16 cm (6.5 in) tai suurempi: large

– pienempi kuin 16 cm (6.5 in): small

Etukaiuttimet

Vaihtoehdot

LARGE

SMALL

Huom!

FRONT SP

Jos asetuksena on LFE/BASS OUT- FRONT, voit valita

ainoastaan asetuksen LARGE kohtaan FRONT SP. Jos

asetuksena ei ole FRONT SP-LARGE, vahvistin muuttaa

automaattisesti asetukseksi LARGE.

Keskikaiutin

Vaihtoehdot

LARGE

SMALL

NONE


Vaihtoehdot

LARGE

SMALL

NONE

Isot etukaiuttimet.

Pienet etukaiuttimet.

CENTER SP

Iso keskikaiutin.

Pieni keskikaiutin.

SUR. L/R SP

Kuvaus

Kuvaus

Keskikaiutinta ei ole. Keskikanavan äänet

ohjautuvat vasempaan ja oikeaan etukaiuttimeen.

Isot takakaiuttimet.

Pienet takakaiuttimet.

Kuvaus

Takakaiuttimia ei ole. Laite käyttää Virtual

CINEMA DSP -äänentoistoa (s. 43) ja kohtaan

SUR.B L/R SP valikoituu automaattisesti asetus

“NONE”.

LISÄÄ


67 Fi



SUR.B L/R SP

Vaihtoehdot

LRGx1

LRGx2

SMLx1

SMLx2

NONE


Kuvaus

Yksi iso takatehostekaiutin.

Iso vasen ja oikea takatehostekaiutin.

Yksi pieni takatehostekaiutin.

Pieni vasen ja oikea takatehostekaiutin.

Takatehostekaiuttimia ei ole.

Takatehostekanavan äänet ohjautuvat vasempaan

ja oikeaan takakaiuttimeen.

PRESENCE SP

■ Kaiutintasot B)LEVEL

Säädä valikkokohdassa CONFIG valittujen kaiuttimien ja

vasemman etukaiuttimen / vasemman takakaiuttimen

välistä tasapainoa (s. 67).

Säätöalue: -10,0 dB - +10,0 dB

Säätötarkkuus: 0,5 dB

Perusasetus:

FR.L/FR.R/SWFR/PR.L/PR.R:0 dB

CENT./SUR.L/SUR.R/SB L/SB R:-1,0 dB

FR.L

FR.R

CENT.

LEVEL



Keskikaiutin


Vaihtoehdot

Kuvaus

SUR.L


YES

NONE

Valitse tämä asetus, jos käytät

etutehostekaiuttimia.

Etutehostekaiuttimia ei ole.

SUR.R

SB L

SB R




Jakotaajuus CROSS OVER

Määritä rajataajuus kaiuttimille, joiden asetus on

CONFIG-SMALL tai SML (s. 67). Kaikki rajataajuutta

matalammat taajuudet ohjautuvat subwooferiin tai

etukaiuttimiin sen mukaisesti, mikä asetus on kohdassa

LFE/BASS OUT (s. 67).

Vaihtoehdot: 40Hz, 60Hz, 80Hz, 90Hz, 100Hz, 110Hz,

120Hz, 160Hz, 200Hz

y

Jos subwooferissa on säätimet äänenvoimakkuudelle ja

rajataajuudelle, käännä äänenvoimakkuudensäädin puoliväliin

(tai hieman vajaaksi) ja rajataajuuden säädin maksimiin.

Subwooferin vaihe SUBWOOFER PHASE

Valitse subwooferin vaihe. Jos bassot kuulostavat

vaimeilta tai ne eivät toistu selvästi, valitse käänteinen

vaihe.

Vaihtoehdot

NORMAL

REVERSE

Toiminnot

Ei muuta subowooferin vaihetta.

Valitse, jos haluat käänteisen vaiheen.

SWFR

PR.L

PR.R

Huom!

Subwoofer



• Säädettävissä olevat kaiutinkanavat riippuvat valikkokohdan

CONFIG kaiutinasetuksista .

• Tunnuksen SB L ja SB R sijasta näkyy vain SB, jos asetuksena

on SUR. B L/R SP- SMLx1 tai LRGx1.

■ Kaiuttimien etäisyys C)DISTANCE

Määritä jokaisen kaiuttimen etäisyys kuuntelupaikasta.

Tällöin vahvistin osaa määrittää kaiuttimelle sopivan

viiveajan ja äänet saapuvat kaiuttimista kuuntelupaikalle

jokaisesta kaiuttimesta yhtä aikaa. Ihanteellisessa

tapauksessa kaiuttimet sijaitsisivat yhtä etäällä

kuuntelupaikasta. Useimmissa kotiolosuhteissa kaiuttimia

ei kuitenkaan voi sijoittaa ympyrän muotoiselle kehälle

kuuntelupaikan ympärille. Viivästyttämällä tiettyjen

kaiuttimien äänentoiston alkamishetkeä muuttuu

kaiuttimien näennäinen etäisyys kuuntelupaikasta.

Kaiuttimien etäisyyden mittayksikkö UNIT

Perusasetus:

[mallit U.S.A. ja Canada] feet (ft)

[Muut mallit] metrit (m)

Vaihtoehdot

metrit (m)

feet (ft)

Etäisyydet metreinä.

Etäisyydet jalkoina.

Toiminnot

68 Fi


Kaiutinetäisyydet

Säätöalue: 0.30 - 24.00 m (1.0 - 80.0 ft)

Säätötarkkuus: 0.10 m (0.5 ft)

Perusasetus:

FRONT L/FRONT R/SWFR/PRNS L/PRNS R: 3.00 m

(10.0 ft)

CENTER: 2,60 m (259,08 cm)

SUR. L/SUR. R/SB L/SB R: 2,40 m (243,84 cm)

DISTANCE

FRONT L

FRONT R

CENTER

SUR. L



Keskikaiutin



2 VOLUME MENU

Äänenvoimakkuusasetukset, joita voit itse säätää.

Mukautuva dynamiikanhallinta

ADAPTIVE DRC

Vahvistin voi säätää dynamiikkaa automaattisesti

äänenvoimakkuuden säädön yhteydessä. Siitä on hyötyä,

kun säädät äänenvoimakkuuden hiljaiseksi esimerkiksi

illalla. Kun asetuksena on Adaptive DRC - Auto, vahvistin

säätää dynamiikkaa seuraavalla tavalla:

– Kun VOLUME-säätimellä valitaan hiljainen ääni:

dynamiikka supistuu

– Kun VOLUME-säätimellä valitaan kova ääni:

dynamiikka laajenee

SUR. R


SB L

SB R

SWFR



Subwoofer

Antotaso

AUTO

OFF

Antotaso

AUTO

OFF

PRNS L


Tulotaso

Tulotaso

PRNS R


VOLUME: pieni

VOLUME: kova

Huom!


CONFIG kaiutinasetuksista .

• Tunnuksen SB L ja SB R sijasta näkyy vain SUR.B, jos

asetuksena on SUR.B L/R SP - SMLx1 tai LRGx1.

■ Testiääni D)TEST TONE

Testiääni käyttöön tai pois käytöstä. Sitä käytetään

asetuksissa CONFIG, LEVEL ja DISTANCE.

Vaihtoehdot

OFF

ON

Toiminnot

Testiääni ei ole käytössä asetuksissa CONFIG,

LEVEL ja DISTANCE.

Testiääni on käytössä asetuksissa CONFIG,

LEVEL ja DISTANCE.

y

Jos käytössäsi on äänenpainemittari, pidä se käsivarren mitan

etäisyydellä itsestäsi ja osoita sillä ylöspäin niin, että mittari on

kuuntelupaikalla. Jos asteikko on 70 dB ja C SLOW, kalibroi

jokainen kaiutin arvoon 75 dB.

Huom!

Toiminto kytkeytyy automaattisesti pois käytöstä, jos suljet

SPEAKER MENU-valikon.

Vaihtoehdot

AUTO

OFF

Toiminnot

Säätää dynamiikan automaattisesti.

Ei säädä dynamiikkaa automaattisesti.

y

• Vaihtoehtoisesti voit säätää bittivirtaäänen dynamiikkaa

valikkokohdasta SOUND MENU - DYNAMIC RANGE (s. 71).

• Toiminnosta on hyötyä myös kuulokkeiden käytön aikana.

Huom!

Mukautuva dynamiikanhallinta ei toimi, jos käytössä on Pure

Direct -äänenkäsittely (s. 45).

Mukautuva DSP-taso ADAPTIVE DSP LEVEL

Vahvistin pystyy hienosäätämään DSP-tehostetason

(s. 60) automaattisesti äänenvoimakkuuden säädön

yhteydessä.

Vaihtoehdot

AUTO

OFF

Huom!

Toiminnot

Säätää DSP-tehostetason äänenvoimakkuuden

säädön yhteydessä.

Ei säädä DSP-tehostetasoa automaattisesti.

Vaikka asetuksena olisi ADAPTIVE DSP LEVEL-AUTO, tämä

laite ei muuta kohdassa DSP LEVEL tehtyjä hienosäätöjä

(s. 60).

Äänenmykistys MUTING TYPE

Toiminnon avulla määrität, kuinka hiljaiseksi ääni

LISÄÄ


69 Fi


vaimenee MUTE-painiketta painamalla (s. 36).

Vaihtoehdot

FULL

–20dB

Suurin äänenvoimakkuus MAX VOL.

Määritä kotiteatterihuoneen suurin sallittu

äänenvoimakkuus. Toiminto estää liian voimakkaan

äänenvoimakkuuden säädön vahingossa.

Äänenvoimakkuuden säätöalue: –80.0 dB - +16.5 dB. Jos

asetuksena on MAX VOL.- 5,0 dB, äänenvoimakkuuden

säätöalueena on

–80.0 dB - –5.0 dB.

Säätöalue: –30.0 dB - +15.0 dB, +16.5 dB


Huom!

• Automaattisen asetusvalinnan aikana äänenvoimakkuudeksi

valikoituu 0 dB, vaikka MAX VOL -asetus olisi pienempi.

• Vahvistin käyttää ensisijaisesti MAX VOL.-asetusta (eikä

INIT. VOL.-asetusta).

Aloitusäänenvoimakkuus INIT. VOL.

Määrää, mikä on kotiteatterihuoneen toimintojen

aloitusäänenvoimakkuus, kun kytket vahvistimen


Vaihtoehdot: OFF, MUTE, –80.0 dB - +16.5 dB


Huom!

Mykistää äänen.

Toiminnot

Äänenvoimakkuus vaimenee 20 dB.

Vahvistin käyttää ensisijaisesti MAX VOL.-asetusta (eikä

INIT. VOL.-asetusta).

3 SOUND MENU

Säädä äänentoiston asetuksia.

■ Taajuuskorjain A)EQUALIZER

Valitse taajuuskorjaintyyppi: parametrinen tai graafinen.

Taajuuskorjaintyyppi EQ TYPE

Valitse taajuuskorjaintyyppi.

Vaihtoehdot

AUTO PEQ

GEQ

OFF

Huom!

Toiminnot

Parametrinen taajuuskorjain, jonka laite sääti

automaattisen asetusvalinnan aikana.

Valikkokohdassa GEQ EDIT säädetty

taajuuskorjain.

Taajuuskorjain pois käytöstä.

AUTO PEQ on valittavissa vasta sen jälkeen, kun olet antanut

laitteen suorittaa automaattisen asetusvalinnan (s. 29).

Graafisen taajuuskorjaimen säätö GEQ EDIT

Säädä kunkin kanavan äänensävyä.

Kaiutinkanava: FRONT L, FRONT R, CENTER,

SUR. L, SUR. R, SB L, SB R, PRNS L,

PRNS R, SWFR

Taajuuskaista: 63 Hz, 160 Hz, 400 Hz, 1 kHz, 2.5 kHz, 6.3

kHz, 16 kHz



y

Jos haluat laitteen toistavan testiääntä sävynsäädön aikana,

valitse asetukseksi TEST - ON.

Huom!

• GEQ EDIT on valittavissa vain, kun asetuksena on EQ TYPE -

GEQ.


CONFIG kaiutinasetuksista.

• Tunnuksen SB L ja SB R sijasta näkyy vain SB, jos asetuksena

on SUR.B L/R SP - SMLx1 tai LRGx1.

70 Fi


Parametrisen taajuuskorjaimen valinta PEQ

SELECT

Valitse parametrinen taajuuskorjaintyyppi, joka hyödyntää

automaattisen asetusvalinnan tuloksia.

Vaihtoehdot

NATURAL

FLAT

FRONT

Huom!

PEQ EDIT on valittavissa vain, kun asetuksena on EQ TYPE -

AUTO PEQ.

■ Matalataajuisten tehosteiden kuuluvuus

B)LFE LEVEL

Sovita LFE-taso käyttämäsi subwooferin ja kuulokkeiden

suorituskyvyn mukaiseksi. LFE-signaalit ovat

matalataajuisia tehosteääniä, jotka on lisätty vain

ääniraidan tiettyihin kohtiin. Tämä asetus vaikuttaa silloin,

kun tulosignaaliin sisältyy LFE-kanava.

Säätöalue: –20 - 0 dB

Säätötarkkuus: 1 dB

Kaiuttimet SPEAKER

Kaiuttimien LFE-taso.

Kuulokkeet HEADPHONE

Kuulokkeiden LFE-taso.

Huom!

Toiminnot

Tasaa kaikkien kaiuttimien taajuusvasteen,

vaimentaa hiukan korkeita taajuuksia.

Suositeltava vaihtoehto, jos FLAT kuulostaa

hieman "kovalta".

Tasaa kaikkien kaiuttimien taajuusvasteen.

Suositeltava vaihtoehto, jos kaikki kaiuttimet

ovat yhtä laadukkaita.

Säätää muiden kaiuttimien taajuusvasteen

etukaiuttimien äänen perusteella. Suositeltava

vaihtoehto, jos etukaiuttimet ovat huomattavasti

muita kaiuttimia laadukkaammat.

LFE/BASS OUT-asetus (s. 67) saattaa estää joidenkin

signaalien lähtemisen eteenpäin SUBWOOFER PRE OUT -

liittimistä.

■ Dynamiikka-alue C)DYNAMIC RANGE

Toiminnon avulla säädät äänentoiston dynamiikka-aluetta.

Se vaikuttaa kaiuttimien ja kuulokkeiden toistamaan

ääneen. Tämä toiminto on käytössä vain silloin, kun

vahvistin purkaa bittivirtaääntä.

Kaiuttimet SPEAKER

Säädä dynamiikan supistus kaiuttimia varten.

Kuulokkeet HEADPHONE

Säädä dynamiikan supistus kuulokkeita varten.

■

Vaihtoehdot

MIN/AUTO

STD

MAX

Audio- ja videosignaalin tahdistaminen

(huulisynkronointi) D)LIPSYNC

HDMI automatic lip sync mode HDMI AUTO

Jos vahvistimen HDMI OUT-liittimeen kytketty

näyttölaite pystyy käyttämään vahvistimen automaattista

audioja videosignaalin tahdistusta (huulisynkronointia),

tämä laite säätää tahdistuksen automaattisesti. Ota

automaattitahdistus käyttöön tai pois käytöstä.

Vaihtoehdot

OFF

ON

Toiminnot

• MIN: Supistaa dynamiikkaa, kun vahvistin

purkaa bittivirtaääntä (ei Dolby TrueHD).

• AUTO: Dynamiikan automaattinen supistus

tulosignaalin sisältämien ohjeiden mukaan,

kun vahvistin purkaa Dolby TrueHD -

signaalia.

Säätää dynamiikan keskitasolle. Kun vahvistin

purkaa Dolby TrueHD -ääntä,

dynamiikanhallinta on aina käytössä

tulosignaalin sisältämistä ohjeista huolimatta.

Säilyttää suurimman mahdollisen dynamiikkaalueen.

Toiminnot

Valitse tämä asetus, ellei näyttölaite pysty

käyttämään automaattista tahdistusta tai et halua

käyttää toimintoa. Tahdista audioja

videosignaali itse asetuskohdasta MANUAL

DELAY.

Valitse tämä asetus, ellei näyttölaite pysty

käyttämään automaattista tahdistusta.

Hienosäädä audioja videosignaalin tahdistus

asetuskohdasta AUTO DELAY

Automaattiviive AUTO DELAY

Hienosäädä audioja videosignaalin tahdistus, jos

asetuksena on HDMI AUTO -ON.


Säätötarkkuus: 1 ms

y

“offset” tarkoittaa automaattitoiminnon säätämän

audiosignaaliviiveen ja kohtaan AUTO valitsemasi

audiosignaaliviiveen välistä eroa. Vahvistin tallentaa "offset"-

arvon muisiin ja käyttää sitä muille, automaattitahdistusta

käyttäville näyttölaitteille.

Käyttäjän säätämä viive MANUAL DELAY

Voit itse säätää äänisignaalin viiveen tahdistaaksesi audioja

videosignaalin, jos asetuksena on HDMI AUTO - OFF.


Säätötarkkuus: 1 ms

LISÄÄ


71 Fi


■ Äänentoiston asetukset E)AUDIO SET

Sävynsäätöpiirin ohitus TONE BYPASS

Voit ohjata äänisignaalin sävynsäätöpiirin ohi, kun Trebleja

Bass-sävynsäätönä on 0 dB (s. 45).

Vaihtoehdot

AUTO

OFF

HDMI-audio HDMI AUDIO

Valitse, mitkä audiosignaalityypit lähtevät eteenpäin

tämän laitteen takalevyn HDMI OUT -liittimestä.

Vaihtoehdot

AMP

AMP+TV

Huom!

Toiminnot

Käytettävissä olevaan audioja videosignaalityyppiin

vaikuttavat myös kytketyn näyttölaitteen ominaisuudet. Lue

lisätietoja näyttölaitteen ja audiolaitteen käyttöohjeista.

■ Pure direct F)PURE DIRECT

Määritä, antaako tämä laite videosignaalia eteenpäin Pure

Direct -äänentoiston aikana.

Vaihtoehdot

AUDIO

AUDIO+VID

EO

Huom!

Ohjaa signaalin sävynsäätöpiirin ohi signaalin

puhtauden ylläpitämiseksi, kun Treble- ja Basssäätönä

on 0 dB.

Ei ohjaa signaalia sävynsäätöpiirien ohi.

Toiminnot

Antaa eteenpäin audiosignaalit, joita tämä laite

pystyy dekoodaamaan.

Antaa eteenpäin audiosignaalit, joita tämän

laitteen HDMI OUT -liittimeen kytketty

näyttölaite pystyy dekoodaamaan.

Ei videosignaalia.

Toiminnot

Videosignaali. Jotta äänentoisto olisi paras

mahdollinen, tämä laite käyttää vain tiettyjä

videosignaalitoimintoja.

Et voi käyttää kuvaruutuvalikkoa, vaikka asetuksena olisi

PURE DIRECT - AUDIO+VIDEO.

4 VIDEO MENU

Säädä kuvatoiston asetuksia.

y

Voit palauttaa perusasetuksen kaikkiin VIDEO MENU-valikon

kohtiin. Tee se valikkokohdasta ADVANCED SETUP -

INITIALIZE - VIDEO (s. 94).

Videosignaalin muunnos VIDEO CONV.

Määritä, haluatko muuttaa VIDEO, S VIDEO ja

COMPONENT VIDEO-liittimiin tulevan signaalin

sellaiseksi, että sen saa ulos muun tyyppisistä

lähtöliittimistä.

Vaihtoehdot

ON

OFF

Huom!

Toiminnot

Vahvistin tekee komposiitti-, s-videoja

komponenttivideosignaalista keskenään

vaihtokelpoisia. Lisäksi komposiitti-, s-videoja

komponenttivideosignaalin saa ulos HDMIvideolähtöliittimistä.

Ei signaalinmuunnosta.

• Vahvistin ei voi tehdä 480-juovan ja 576-juovan

videosignaaleista keskenään vaihtokelpoisia.

• 480p-, 576p-, 1080i- ja 720p-resoluution videosignaalia ei voi

ottaa ulos S VIDEO- ja VIDEO MONITOR OUT-liittimistä.

• Muunnetun signaalin saa ulos vain MONITOR OUT -

liittimistä. Jos haluat tallentaa ohjelmalähteen kuvaa, sinun on

tehtävä samantyyppiset videoliitännät kaikkien laitteiden

välille.

• Jos otat kuvanauhurista tulevan komposiitti- tai s-

videosignaalin ulos vahvistimen komponenttivideolähdöistä,

kuvanauhuri saattaa heikentää kuvan laatua

• Komposiitti- ja s-videotuloliittimiin tulevaa, jollakin tapaa

standardeista poikkeavaa signaalia ei voi muuttaa tai kuva voi

näkyä huonosti. Valitse silloin VIDEO CONV - OFF.

Lomituksen poisto

COMPONENT I/P

Voit valita käyttöön komposiittivideo-, s-videoja

komponettivideoliittimeen tulevan analogisen

videosignaalin lomituksen poiston (lomitettu -

lomittamaton). Tällöin analoginen signaali muuttuu 480i

(NTSC)/576i (PAL) -muodosta 480p/576p-muotoon ja

saadaan ulos COMPONENT MONITOR OUT -liittimistä.

Vaihtoehdot

ON

OFF

Toiminnot

Analogisen videosignaalin lomituksen poisto.

Ei analogisen videosignaalin lomituksen

poistoa.

72 Fi


Huom!

• COMPONENT I/P-asetus on näkyvissä vain, jos asetuksena on

VIDEO CONV. - ON.

• Ellei näyttölaite pysty käsittelemään analogista videosignaalia,

jonka resoluutio on 480p/576p, SET MENU-kohdat eivät

välttämättä näy näyttölaitteessa, kun asetuksena on

COMPONENT I/P--ON.

HDMI-resoluutio HDMI RES.

Tämän toiminnon avulla valitset HDMI-muunnoksen

käyttöön tai pois käytöstä niille analogisille

videosignaaleille, jotka tulevat laitteen VIDEO-,

S VIDEO- ja COMPONENT VIDEO-liittimiin. Muutettu

signaali voidaan ottaa ulos HDMI OUT -liittimestä.

Vahvistin skaalaa videosignaalin seuraavasti:

• 480i (NTSC)/576i (PAL) → 480p/576p, 1080i, 720p,

tai 1080p

• 480p/576p → 1080i, 720p, tai 1080p

Vaihtoehdot

THROUGH

480p (tai

576p), 1080i,

720p, 1080p

Huom!

• HDMI RES. on valittavissa vain, kun asetuksena on VIDEO

CONV. - ON.

• Tämä laite tunnistaa automaattisesti, minkä resoluution

videosignaaleja kytkemäsi videolaite pystyy käsittelemään ja

ilmoittaa käytettävät signaalit asteriskilla (*). Ellei tämä laite

tunnista resoluutioita, valitse asetukseksi MONITOR CHECK -

SKIP” (s. 94).

HDMI-kuvasuhde HDMI ASPECT

Määritä HDMI OUT-liittimestä lähtevän analogisen

videosignaalin kuvasuhde.

Vaihtoehdot

THRGH

Toiminnot

Ei analogisen videosignaalin skaalausta.

Skaalaa analogiset videosignaalit resoluutioon

480p tai 576p, 1080i, 720p, tai 1080p.

Toiminnot

Ei muuta HDMI-videosignaalin kuvasuhdetta.

16:9 4:3-ohjelma näkyy näyttölaitteessa 16:9-

suhteisena. Vasemmassa ja oikeassa reunassa

saattaa näkyä musta raita.

SMART 4:3-ohjelma näkyy näyttölaitteessa 16:9-

muodossa.

Huom!

• HDMI ASPECT on valittavissa vain, kun asetuksena on HDMI

RES. - THROUGH.

• Jos ohjelman kuvasuhde on muu kuin 4:3, vahvistin ei huomioi

asetusta HDMI ASPECT.

• Jos asetuksena on HDMI ASPECT-SMART, kuva venyy

reunoilta melko huomattavasti.

5 INPUT MENU

Nämä asetukset vaikuttavat ohjelmalähteiden toimintaan.

Ohjelmalähde

A)TUNER

B)MULTI CH

C)PHONO

D)CD

E)TV

F)MD/CD-R

G)BD/HD DVD

H)DVD

I)CBL/SAT

J)DVR

K)VCR

L)V-AUX

M)DOCK

N)BLUETOOTH

O)USB

INPUT RENAME

VOL. TRIM

BGV

INPUT RENAME

VOL. TRIM

BGV

INPUT CH

FRONT

Asetuskohta

I/O ASSIGNMENT

INPUT RENAME

VOL. TRIM

DECODER MODE

BGV


INPUT RENAME

VOL. TRIM

DECODER MODE

INPUT RENAME

VOL. TRIM

STANDBY CHARGE

INPUT RENAME

VOL. TRIM

BGV

START PAIRING

INPUT RENAME

VOL. TRIM

BGV

LISÄÄ


73 Fi


Liitinmäärittelyt


Toiminnon avulla “kerrot” vahvistimelle, mikä laite on

kytketty liittimiin. Muutoksia tähän asetuskohtaan täytyy

tehdä vain, jos kytket liittimeen muun kuin

perusoletuksena olevan laitteen. Seuraavien asetuksien

avulla voit määrittää liittimeen kytketyn laitteen ja kytkeä

laitteita muulla kuin perusoletuksen esittämällä tavalla.

Määrittämisen jälkeen voit valita laitteen ohjelmalähteeksi

CINPUT -valitsimella (tai kauko-ohjaimen tulolähteen

valintapainikkeilla (3)).

y

• NONE näkyy kuvaruudussa, ellei liittimelle ole määritetty

mitään ohjelmalähdettä.

• Tietyn laitteen voit valita vain kerran saman liitintyypin

käyttöön.

• Jos jotakin asetusta on muutettu, tulo/lähtöliittimen nimen

vieressä on asteriski (*).

• Tuloliittimelle nyt valittuna oleva ohjelmalähde näkyy suluissa

kohdan Current vieressä.

Tulolähteen nimi INPUT RENAME

Ohjelmalähteen nimi tulee kuvaruututietueeseen ja

etulevyn näyttöön. Voit itse antaa nimen ohjelmalähteelle

(enintään 9 merkkiä).

• Valitse muutettava merkki painikkeilla 8l / h.

• Valitse uusi merkki painikkeilla 8k / n.

• Vahvista muutos painamalla 8ENTER.

• Palaa edelliseen ruutuun muutoksia tekemättä

painamalla 9RETURN.

y

Selaa merkkejä seuraavassa järjestyksessä 8n -painikkeella

(päinvastaisessa järjestyksessä 8k): A - Z, 0 - 9, a - z, merkit

(#, *, –, +, jne.), välilyönti.

Ohjelmalähteen äänenvoimakkuus VOL. TRIM

Voit säätää liittimeen tulevan signaalin

perusäänenvoimakkuuden. Tästä on hyötyä, jos haluat

vuorotellen kuunnella kahta ohjelmalähdettä, joiden

äänenvoimakkuudet ovat selvästi erilaiset.



Perusasetus: 0,0 dB

y

Tämä asetus vaikuttaa myös ZONE OUT-liittimistä lähteviin

signaaleihin.

Dekooderi DECODER MODE

Valitse dekooderi.

Vaihtoehdot

AUTO

Toiminnot

Tunnistaa automaattisesti tulevan

digitaaliaudiosignaalin tyypin ja valitsee sopivan

dekooderin.

Huom!

DECODER MODE on valittavissa vain, jos valittuna oleva

ohjelmalähde on kytketty (määritetty) digitaaliseen

audiotuloliittimeen (HDMI, OPTICAL ja/tai COAXIAL).

Video- ja audiosignaali eri lähteistä BGV

Tämän toiminnon avulla valitset videosignaalin jostain

audiolaitteesta tulevan äänen taustakuvaksi.

Vaihtoehdot

BD/HD DVD,

DVD, CBL/

SAT, DVR,

VCR, V-AUX,

DOCK

OFF

Lataus valmiustilassa STANDBY CHARGE

Valitse, lataako vahvistin valmiustilassa ollessaan iPodin

akun.

Vaihtoehdot

AUTO

OFF

Toiminnot

Valitsee valitsemasi ohjelmalähteen kuvaa

antavaksi laitteeksi.

Ei taustakuvaa äänelle.

Toiminnot

Vahvistin lataa telakassa olevan iPodin akun

ollessaan toimintatilassa ja valmiustilassa.

Vahvistin lataa telakassa olevan iPodin akun vain

ollessaan toimintatilassa.

Käynnistä pariliitoksen muodostus START

PAIRING

Tämän toiminnon avulla voit käynnistää pariliitoksen

muodostamisen tähän laitteeseen kytketyn Yamaha

Bluetooth -sovittimen (esimerkiksi YBA-10, myydään

erikseen) ja Bluetooth-laitteesi välillä. Lisätietoja

pariliitoksesta, “Bluetooth-vastaanottimen ja Bluetoothlaitteen

pariliitoksen muodostus (s. 54).

Turvallisuuden vuoksi pariliitoksen muodostamisen

ajaksi on määrätty enintään 8 minuuttia. Lue ohjeet

huolellisesti kokonaan, ennen kuin aloitat.

1 Aloita pariliitoksen muodostus painamalla

8ENTER.

Kytketty Bluetooth-vastaanotin alkaa etsiä Bluetoothlaitteita.

“Kuvaruutuun tulee näkyviin Searching....

2 Tarkasta, että Bluetooth-laite tunnistaa

Bluetooth-vastaanottimen.

Lisätietoja Bluetooth-laitteen käyttöohjeesta.

DTS

Käyttää DTS-dekooderia ja toistaa vain DTSdigitaaliaudiosignaalit,

kun tähän laitteeseen

tulee digitaaliaudiosignaaleja.

74 Fi


3 Valitse Bluetooth-vastaanotin Bluetoothlaitelistasta.

Näppäile Bluetooth-laitteeseen

tunnus 0000 .

Kun tämä laite on päättänyt pariliitoksen

muodostamisen onnistuneesti, näkyviin tulee

Comleted.

y

Jos haluat keskeyttää pariliitoksen muodostuksen, paina

9RETURN.

6 OPTION MENU

Lisäasetukset, joita voit itse säätää.

■ Näyttöasetukset A)DISPLAY SET

Huom!

Voit palauttaa perusasetukset kohtiin OSD SHIFT ja GRAY

BACK valikkokohdasta ADVANCED SETUP - INITIALIZE -

VIDEO (s. 94).

4 Paina 9RETURN, jos haluat sulkea START

PAIRING -sivun.

Huom!

• Ellei tähän laitteeseen kytketty Bluetooth-vastaanotin löydä

yhtään Bluetooth-laitetta, näkyviin tulee Not found.

• Ellei Bluetooth-vastaanotinta ole kytketty tähän laitteeseen,

näkyviin tulee No Bluetooth receiver.

Äänikanavien lukumäärä INPUT CH

Määritä, kuinka monta äänikanavaa erillisestä

dekooderista tulee (s. 22).

Vaihtoehdot

Toiminnot

6ch Valitse tämä asetus, jos lisälaitteesta tulee 6

erillistä äänikanavaa:

8ch Valitse tämä asetus, jos lisälaitteesta tulee 8

erillistä äänikanavaa: Sinun on muutettava myös

FRONT -asetusta (alla).

Tuloliitin vasemmalle ja oikealle

äänikanavalle FRONT

Jos valitset asetukseksi INPUT CH - 8CH, sinun on

määritettävä, mitkä analogiset audioliittimet

vastaanottavat erillislaitteesta tulevat etukanavat

(vasemman ja oikean etukanavan).

Vaihtoehdot: CD, TV, MD/CD-R, BD/HD DVD, DVD,

CBL/SAT, DVR, VCR, V-AUX

Huom!

FRONT on valittavissa vain, kun asetuksena on INPUT CH -

8CH.

Näytön himmennys DIMMER

Säädä etulevyn näytön kirkkaus.

Säätöalue: – 4 - 0

Säätötarkkuus: 1

• Himmennä tai kirkasta etulevyn näyttöä painamalla

8l.

• Kirkasta etulevyn näyttöä painamalla 8h.

Kuvaruututietueen paikka OSD SHIFT

Säädä kuvaruututietueen sijaintia korkeussuunnassa.

Säätöalue: –5 (alas) - +5 (ylös)

Säätötarkkuus: 1

Perusasetus: 0

• Laske tietuetta alaspäin painamalla 8l.

• Nosta tietuetta ylöspäin painamalla 8h.

Harmaa tausta GRAY BACK

Voit valita, että vahvistin antaa kuvaruutuun harmaan

taustan silloin, kun ohjelmalähteestä ei tule

videosignaalia.

Vaihtoehdot

AUTO

OFF

Huom!

Toiminnot

Kun vahvistimeen ei tule videosignaalia,

kuvaruudussa näkyy harmaa taustakuva.

Ei harmaata kuvaa näyttöön.

Vahvistimeen tulevan videosignaalin ominaisuudet tai

näyttölaitteen kuvastandardi (NTSC, PAL) saattavat aiheuttaa

sen, että kuvaruutuvalikko ei näy oikein. Valitse siinä

tapauksessa asetukseksi GRAY BACK -OFF.

LISÄÄ


75 Fi


Toimintatilan tietue

SHORT MESSAGE

Kytke toimintatilan tietuenäyttö käyttöön tai pois

käytöstä.

Vaihtoehdot

ON

OFF

Huom!

Toiminnot

Ota toimintatilan tietue käyttöön. Etulevyn

näyttötietue näkyy kuvaruudun alareunassa aina,

kun käytät vahvistinta

Toimintatilan tietue ei tule näkyviin seuraavissa tapauksissa:

– vahvistimeen tulee komponenttivideosignaalia 480p/576p,

720p, 1080i tai 1080p

– vahvistimen tulee HDMI-videosignaalia.

Näyttötietueen näkymisaika ON SCREEN

Määritä, kuinka kauan iPod- tai USB-valikko näkyy

kuvaruudussa jonkin toiminnon käytön jälkeen.

Vaihtoehdot

ALWAYS

10S

30S

Ota toimintatilan tietue pois käytöstä.

Toiminnot

Kuvaruututietue näkyy toiminnon käytön ajan.

Kuvaruututietue sammuu 10 sekuntia toiminnon

käytön jälkeen.

Etulevyn vieritysnäyttö FL SCROLL

Valitse iPod- tai USB-valikon (kuten esittäjän nimi)

näyttötapa etulevyn näytössä.

Vaihtoehdot

CONT

ONCE

Kuvaruututietue sammuu 30 sekuntia toiminnon

käytön jälkeen.

Toiminnot

Valitse, jos haluat tietueen vierivän näytössä

koko ajan.

Valitse, jos haluat tietueen vierivän kerran ja sen

jälkeen nähdä näytössä vain ensimmäiset 14

merkkiä.

■ Muistin suojaus B)MEMORY GUARD

Estä äänikenttäohjelmien ja muiden asetusten

muuttaminen vahingossa.

Vaihtoehdot

OFF

ON

Huom!

Toiminnot

Kytke muistin suojaus pois käytöstä.

Kytke muistin suojaus käyttöön. Kun muistin

suojaus on käytössä (eli “ G ” näkyy SET

MENU-valikkosivun oikeassa yläkulmassa),

seuraavat asetukset on suojattu muutoksilta.

– äänikenttäasetukset

– AUTO SETUP-valikon asetukset

– kaikki kaiutintasot

– MANUAL SETUP-valikon asetukset

Seuraavia asetuksia voit muuttaa, vaikka asetuksena on

MEMORY GUARD - ON:

– DECODER MODE- INPUT MENU (s. 74)

– MEMORY GUARD

– SUR. (äänikenttäohjelmien asetuksista) (s. 64)

– SOUND MENU - TONE BYPASS (s. 72)

– Järjestelmäasetusten palautus (s. 79)

■ Perusasetukset C)INIT. CONFIG

Määritä audiotulosignaalin valinta-asetus, dekooderi ja

6.1/7.1-äänen dekooderi, jotka valikoituvat käyttöön aina,

kun kytket vahvistimen toimintatilaan.

Audiosignaalin valinta AUDIO SELECT

Määritä, mistä DIGITAL INPUT -audiotuloliittimestä

kunkin ohjelmalähteen ääni haetaan (s. 35) heti

vahvistimen virrankytkennän jälkeen.

Vaihtoehdot

AUTO

LAST

Toiminnot

Tunnistaa automaattisesti audiotulosignaalin ja

valitsee oikean audiosignaalinvalinta-asetuksen.

Valitsee sen audiosignaalinvalinta-asetuksen,

joka oli viimeksi käytössä kyseisen

ohjelmalähteen aikana.

Dekooderi DECODER MODE

Valitse, mitä dekooderia (s. 74) vahvistin käyttää heti

virrankytkemisen jälkeen DIGITAL INPUT-liitäntään

tulevalle äänelle.

Vaihtoehdot

AUTO

LAST

Toiminnot

Tunnistaa automaattisesti tulosignaalin ja

valitsee sopivan dekooderin.

Valitsee sen dekooderin, joka oli viimeksi

käytössä kyseiselle ohjelmalähteelle.

76 Fi


6.1/7.1-kanavainen äänentoisto EXTD SUR.

Valitse, mitä lisäkanavadekooderia (s. 59) vahvistin

käyttää heti virrankytkemisen jälkeen DIGITAL INPUTliitäntään

tulevalle äänelle.

Vaihtoehdot

AUTO

LAST

Toiminnot

Tunnistaa automaattisesti tulevan

digitaaliaudiosignaalin tyypin ja valitsee sopivan

dekooderin.

Valitsee viimeksi käytössä olleen dekooderin.

takatehostekaiuttimet eivät toista ääntä.

Zone 2/Zone 3 -äänenvoimakkuus VOLUME

Määritä, säädetäänkö ZONE OUT (ZONE 2 ja ZONE 3) -

liittimiin lähtevän audiosignaalin äänenvoimakkuus tämän

laitteen säätimillä, kun asetuksena on AMP - EXT (s. 77).

Vaihtoehdot

Toiminnot

VAR Voit säätää ZONE OUT (ZONE 2 tai ZONE 3) -

äänenvoimakkuutta tämän laitteen kaukoohjaimella.

■ Monihuonekäyttö D)ZONE SET

Säädä Zone 2- ja Zone 3-huoneiden toimintoihin

vaikuttavia asetuksia.

Huom!

MAX VOL. ja INIT. VOL. ovat valittavissa vain, kun

asetuksena on VOLUME - VAR.

Huoneen määritys

Valitse huone, johon vaikuttavia asetuksia haluat muokata.

Zone 2/Zone 3 -vahvistin AMP

Valitse Zone 2/Zone 3-huoneen kaiuttimien vahvistin.

Asetus vaikuttaa myös kotiteatterihuoneen

kaiutinasetuksiin ja äänikenttäohjelmien käyttämiin

kaiuttimiin.

Vaihtoehdot

EXT

[SP1]

[SP2]

BOTH

Toiminnot

y

Lisätietoja Zone 2/Zone 3-kytkennöistä, s. 90.

Huom!

Zone 2- tai Zone 3-kaiuttimet on kytketty

erilliseen vahvistimeen, joka on kytketty tämän

laitteen ZONE OUT (ZONE 2 tai ZONE 3) -

liittimiin.


suoraan tämän laitteen SP1 -liittimiin.


suoraan tämän laitteen SP2 -liittimiin.

Zone 2- tai Zone 3-kaiuttimet on kytketty tämän

laitteen SP1 ja SP2 -liittimiin (esimerkki:

kaiuttimiin on tehty BIAMP-kaksoisvahvistus tai

huoneessa on neljä kaiutinta). Valitse tämä asetus

myös siinä tapauksessa, että haluat ohjata Zone

2- ja Zone 3-huoneisiin saman ohjelmalähteen

samanaikaisesti.

• Jos asetuksena on ADVANCED SETUP-BI AMP-ON (s. 94),

kohdassa AMP on asetuksena EXT.

• Kun asetuksena on AMP -[SP1] ja kyseisen kuunteluhuoneen

toiminnot ovat toimintatilassa, takakaiuttimet eivät toista ääntä.

• Kun asetuksena on AMP-[SP2] ja vastaavan kuunteluhuoneen

toiminnot ovat toimintatilassa, takakaiuttimet ja

takatehostekaiuttimet eivät toista ääntä.

• Jos asetuksena on AMP - BOTH (joko kohdassa ZONE 2 tai

ZONE 3), toisen huoneen AMP -asetus on silloin

automaattisesti EXT.

• Kun asetuksena on AMP-BOTH ja vastaavan kuunteluhuoneen

toiminnot ovat toimintatilassa, takakaiuttimet ja

FIX Voit säätää Zone 2- tai Zone 3 -

äänenvoimakkuutta erillisen vahvistimen

säätimillä. ZONE OUT (ZONE 2 tai ZONE 3) -

liittimistä lähtevän signaalin voimakkuus

määräytyy tällöin linjatasoiseksi.

Zone 2/Zone 3 -suurin äänenvoimakkuus MAX

VOL.

Määritä toisen ja kolmannen huoneen suurin sallittu

äänenvoimakkuus.

Säätöalue: –30.0 dB - +15.0 dB, +16.5dB


Huom!


INIT.VOL.-asetusta).

Zone 2/Zone 3 -aloitusäänenvoimakkuus INIT.

VOL.

Määrää, mikä on toisen ja kolmannen huoneen

toimintojen aloitusäänenvoimakkuus, kun huoneen

toiminnot kytketään toimintatilaan.

Vaihtoehdot: OFF, MUTE, –80.0 dB - +16.5 dB


Huom!


INIT.VOL.-asetusta).

LISÄÄ


77 Fi

Asetusten tallennus ja valinta (SYSTEM MEMORY)

Voit tallentaa muistiin kuusi erilaista asetuskokonaisuutta.

Kokonaisuudessa voivat olla seuraavat asetukset:

Muistiin tallennettavat asetukset

SPEAKER MENU -asetukset

(ei TEST TONE)

VOLUME MENU -asetukset

(ei INIT. VOL.)

* DYNAMIC RANGE, LFE LEVEL ja sävynsäädöt

kuulokkeille eivät tallennu muistiin.

Sivu

SOUND MENU -asetukset* 70

VIDEO MENU -asetukset 72

DISPLAY SET -asetukset

(ei SHORT MESSAGE)

Valittuna oleva äänikenttäohjelma (tai Pure

Direct)

Äänikenttäohjelman parametrit 59

Sävynsäädöt* 45

Asetusten tallennus

■ Tallennus 6SYSTEM MEMORY -

painikkeilla

Voit tallentaa muistipaikalle MEMORY1 - MEMORY4

käytössä olevan asetuskokonaisuuden. Paina vastaavaa

6SYSTEM MEMORY-painiketta.

Paina kauko-ohjaimen 6 SYSTEM MEMORY -

painiketta 4 sekuntia.

“MEMORY 1 SAVE Done (esimerkiksi) tulee näkyviin

etulevyn näyttöön. Sitten tämä laite tallentaa nykyiset

asetukset vastaavalle painikkeella

1

SYSTEM MEMORY

2 3

y

Jos valitsemallesi numeropaikalle on jo tallennettu jokin

asetuskokonaisuus, nykyiset asetukset tallentuvat aiemmin

tallennettujen tilalle.

4

67

69

75

38

■ Tallennus SET MENU -valikosta

Voit tallentaa käytössä olevan asetuskokonaisuuden

muistipaikalle MEMORY1 - MEMORY4. Tee tallennus

valikkokohdasta SET MENU-SYSTEM MEMORY.


kohtaan EAMP. Paina sitten HMENU.


2 Valitse 8n -painikkeella SYSTEM MEMORY.


Näkyviin tulee valikko SYSTEM MEMORY.

3 Valitse 8n -painikkeella SAVE. Paina sitten

8ENTER.

Nykyinen asetuskokonaisuus tulee näkyviin.

SYSTEM MEMORY

Nykyiset asetukset

. SAVE;;;;;;;CURRENT


ADAPTIVE DRC;;AUTO

EQUALIZER;;;;;;PEQ

PEQ TYPE;;;NATURAL



4 Valitse 8l / h -painiketta painelemalla

haluamasi muistipaikkanumero (MEMORY1 -

MEMORY6).

Näkyviin tulevat muistipaikalle tallennetut asetukset.

Ellei muistipaikkanumero ole käytössä, näkyviin

tulee EMPTY.

SYSTEM MEMORY

. SAVE;;;;;;;MEMORY1

Drama


EQUALIZER;;;;;;GEQ

PEQ TYPE;;;;;;NONE


[ENTER]: Save

Valitulle muistipaikalle tallennetut

asetukset

y

• Jos valitsemallesi numeropaikalle on jo tallennettu jokin

asetuskokonaisuus, nykyiset asetukset tallentuvat aiemmin

tallennettujen tilalle.

• Voit palauttaa 6SYSTEM MEMORY -painikkeelle

tallennetut asetukset. Käytä painiketta MEMORY1 -

MEMORY4.

78 Fi


5 Paina 8ENTER, niin nykyiset asetukset

tallentuvat valitulle muistipaikkanumerolle.


sulkeutuu.

Järjestelmäasetusten palautus

LOAD.

Nykyinen asetuskokonaisuus tulee näkyviin.

SYSTEM MEMORY

. LOAD;;;;;;;CURRENT




PEQ TYPE;;;NATURAL



Huom!

Jos palautat jonkin asetuskokonaisuuden käyttöön, nykyiset

asetukset häviävät pois käytöstä. Jos haluat säästää nykyisen

asetuskokonaisuuden, tallenna se ensin SYSTEM MEMORY -

muistipaikalle.

■ Asetuskokonaisuuden palautus

6SYSTEM MEMORY -painikkeilla

Voit palauttaa muistipaikalle MEMORY1 - MEMORY4

tallennetun asetuskokonaisuuden. Paina vastaavaa

6SYSTEM MEMORY-painiketta.

4 Valitse haluamasi muistipaikkanumero

painelemalla ensin 8l / h. Paina sitten

8ENTER.

Vahvistin palauttaa asetukset muistista.

SYSTEM MEMORY

. LOAD;;;;;;;MEMORY6

Straight



PEQ TYPE;;;;;;FLAT


[ENTER]: Load

1 Valitse muistipaikka painamalla kaukoohjaimessa

olevaa 6SYSTEM MEMORYpainiketta.

“MEMORY 1 LOAD (esimerkki) tulee etulevyn

näyttöön.

y

“EMPTY näkyy valikossa, ellei muistipaikalla ole

entuudestaan asetuksia.

2 Paina valitsemaasi 6SYSTEM MEMORY -

painiketta vielä kerran valinnan

vahvistamiseksi.

Laite ottaa käyttöön muistipaikalle tallennetut

asetukset.

■

1

SYSTEM MEMORY

2 3

Palautus SET MENU -valikosta


kohtaan EAMP. Paina sitten HMENU.


2 Valitse 8n -painikkeella SYSTEM MEMORY.


Näkyviin tulee valikko SYSTEM MEMORY.

3 Valitse 3ENTER -painiketta painamalla

4


sulkeutuu.

LISÄÄ


79 Fi


Käyttöesimerkkejä

■ Esimerkki 1: Automaattisen

asetusvalinnan ja käyttäjän tekemien

asetuksien vertailu käytännössä

Tässä laitteessa on kolme parametrista taajuuskorjainta

(s. 71), ja lisäksi voit itse laatia äänentoistoon vaikuttavia

asetuskokonaisuuksia MANUAL SETUP-valikossa (ks.

s. 66). Jos haluat vertailla, miltä ääni kuulostaa

automaattisen asetusvalinnan asetuksilla ja itse

tekemälläsi asetuskokonaisuudella, hyödynnä

6SYSTEM MEMORY -painikkeita.

SYSTEM MEMORY 1

Automaattisen asetusvalinnan tulokset

(PEQ SELECT: NATURAL)


Automaattisen asetusvalinnan

tulokset

(PEQ SELECT: FRONT)

■ Esimerkki 2: Asetuskokonaisuudet

erilaisia ympäristöolosuhteita varten

Kuunteluhuoneen akustiikkaan saattaa vaikuttaa

huomattavasti erilaiset sisustusratkaisut (esimerkiksi

verhojen pitäminen auki tai kiinni). Silloin kannattaa

tallentaa muistiin erilaiset asetuskokonaisuudet, jotka

sopivat parhaiten kyseiseen tilanteeseen. Voit vaihtaa

laitteen käyttämää asetuskokonaisuutta helposti

6SYSTEM MEMORY -painikkeilla.

1


Asetukset, kun verhot ovat kiinni

SYSTEM MEMORY

2 3


Asetukset, kun verhot ovat auki

4

1

SYSTEM MEMORY

2 3

4

Asetusten tallentaminen

Asetusten tallentaminen


Itse laadittu asetuskokonaisuus

1 Käynnistä automaattinen asetusvalinta

(s. 29).

2 Pidä painettuna 6SYSTEM MEMORY 1

4 sekunnin ajan.

Tämä laite tallentaa muistiin automaattisen

asetusvalinnan tulokset (PEQ SELECT: NATURAL)

muistipaikalle MEMORY1.

3 Valitse asetukseksi PEQ SELECT - FRONT

(s. 71).

1 Sulje kuunteluhuoneen verhot. Käynnistä

asetusten automaattivalinta (s. 29).

2 Pidä painettuna 6SYSTEM MEMORY 1 4

sekunnin ajan.

Vahvistin tallentaa nykyistä huonetilaa varten (esim.

verhot kiinni) säädetyt asetukset muistipaikalle

MEMORY1.

3 Avaa kuunteluhuoneen verhot. Käynnistä

asetusten automaattivalinta.



Vahvistin tallentaa nykyistä huonetilaa varten (esim.

verhot auki) säädetyt asetukset muistipaikalle

MEMORY2.



Tämä laite tallentaa muistiin automaattisen

asetusvalinnan tulokset (PEQ SELECT: FRONT)


5 Muuta itse asetukset SPEAKER MENU (s. 67)

ja GEQ EDIT (s. 70).



Tämä laite tallentaa laatimasi asetuskokonaisuuden


80 Fi

Kauko-ohjain

Vahvistimen mukana toimitettu kauko-ohjain on tehtaalla ohjelmoitu ohjaamaan tämän vahvistimen lisäksi myös

useimpia muita Yamaha-laitteita ja monia muiden laitevalmistajien laitteita. Voidaksesi ohjata jotakin toista laitteita

sinun täytyy ensin ottaa käyttöön kyseisen laitteen kauko-ohjauskoodi (s. 83).

Vahvistinta, televisiota ja muita laitteita ohjaavat painikkeet

■ Vahvistimen ohjaus

Laita toimintatilavalitsin kohtaan EAMP, jos haluat

ohjata tätä vahvistinta.

POWER

TV

MULTI

POWER

AV

V-AUX

STANDBY

PHONO

POWER

DOCK

*1

■ Television ohjaus

Valitse ETV, jos haluat ohjata televisiota. Ohjelmoi ensin

television kauko-ohjauskoodi TV-painikeryhmälle (s. 83).

y

Ellei TV:n ohjaustilaa varten ole ohjelmoitu koodia, kaukoohjain

ohjaa TV-painikeryhmälle ohjelmoitua laitetta (s. 83).

BD

HD DVD

CBL

SAT

DVD

CD

MD

CD-R

TV DVR VCR

*1

POWER POWER STANDBY POWER

TV AV

TUNER

A

B

USB

MULTI

V-AUX

PHONO

DOCK

AMP

TV

SOURCE

Valitse AMP

BD

HD DVD

CBL

SAT

DVD

CD

MD

CD-R

TV DVR VCR

SELECT

SETUP ID MACRO

MODE

ZONE

TUNER

A

B

USB

Huom!

*2

1

TITLE

BAND

RETURN

MEMORY

REC

SYSTEM MEMORY

2 3

PRESET/CH

ENTER

EON

MENU

SRCH MODE

A-E

4

VOLUME

PARAMETER

DISPLAY

MUTE

MODE PTY SEEK START

CLASSICAL LIVE/CLUB ENTERTAIN MOVIE

1 2 3 4

STEREO ENHANCER SUR.DECODE STRAIGHT

5 6 7 8

EXTD SUR. PURE DIRECT

9 0 10 ENT

INFO LEVEL SLEEP AUDIO SEL

MUTE AUDIO

TV VOL TV CH

TV 3D DSP

INPUT

*1 Nämä painikkeet ohjaavat vahvistinta aina, riippumatta

toimintatilan valitsimen asennosta.

*2 Nämä painikkeet ohjaavat tätä laitetta vain, kun toimintatilan

valitsin on kohdassa EAMP.

*1

*2

Huom!

*2

*3

*1 2TV POWER sammuttaa/käynnistää television aina,

riippumatta siitä missä kohdassa toimintatilan valitsin on.

*2 Nämä painikkeet ohjaavat televisiota vain, kun toimintatilan

valitsin on kohdassa ETV. Lisätietoja: TV-sarake (s. 82).

*3 Nämä painikkeet ohjaavat televisiota vain, kun toimintatilan

valitsin on kohdassa ETV tai ESOURCE.

Kauko-ohjain

TV VOL +/–

TV CH +/–

TV MUTE

TV INPUT

SELECT SETUP ID MACRO

MODE ZONE

SYSTEM MEMORY

1 2 3 4

VOLUME

TITLE

PRESET/CH

MENU

BAND

RETURN

MEMORY

REC

ENTER

EON

SRCH MODE

A-E

AMP

TV

SOURCE

PARAMETER

DISPLAY

MUTE



1 2 3 4


5 6 7 8


9 0 10 ENT

INFO LEVEL SLEEP AUDIO SEL

MUTE AUDIO

TV VOL TV CH

TV 3D DSP

INPUT

*2

Toiminnot

Valitse TV

Lisää tai vähemmän äänenvoimakkuutta.

Valitse TV-kanava.

Mykistää äänen.

Ohjelmalähde.

LISÄÄ


81 Fi

Kauko-ohjain

■ Muiden laitteiden ohjaaminen

Laita toimintatilavalitsin kohtaan ESOURCE. Voit nyt

ohjata laitteita, jotka olet valinnut toimintatilan

valintapainikkeilla (3) tai A , B . Ohjelmoi ensin

laitteen kauko-ohjainkoodi tähän kauko-ohjaimeen (s. 83).

Taulukosta näet kauko-ohjainpainikkeiden toiminnot eri

ohjelmalähteille (paina ensin ohjelmalähteen

valintapainiketta (3) tai A , B ). Kaikkien valmistajien

laitteet eivät tunne kaikkia komentoja.

y

Kauko-ohjaimessa on 16 toimintatilaa (eri ohjelmalähteille),

joten sillä voi ohjata 16 eri laitetta.

[1]

POWER POWER STANDBY POWER [2]

TV AV

MULTI

BD

HD DVD

CBL

SAT

TUNER

1

SELECT

V-AUX

DVD

PHONO

CD


MODE

DOCK

MD

CD-R

TV DVR VCR

A

SYSTEM MEMORY

2

PRESET/CH

B

3

USB

AMP

TV

SOURCE

ZONE

4

VOLUME

Laita kohtaan

SOURCE

[3]

[4]

[5]

[6]

TITLE

BAND

RETURN

MEMORY

REC

CLASSICAL

1

STEREO

5

VOLUME

PRESET/CH

MENU

SRCH MODE

ENTER

A-E

PARAMETER

DISPLAY

MUTE

EON

LIVE/CLUB

2

ENHANCER

6

9 0

INFO LEVEL

TV VOL TV CH


ENTERTAIN MOVIE

3 4

SUR.DECODE STRAIGHT

7 8


10 ENT

SLEEP AUDIO SEL

MUTE AUDIO

TV

3D DSP

INPUT

[7]

[8]

[9]

[10]

Blu-raysoitin/

HD

DVD-soitin/-

tallennin

DVD-soitin

LD-soitin

DVDtallennin/

DVR

VCR

TV

CD-soitin

[1] AV POWER Virta*1 Virta *1 Virta *1 Virta *1 Virta *1 DVR virta *2 Virta *1 Virta *1 Virta *1 Virta *1 Virta *1

[2] TITLE,

BAND

[3] PRESET/

CH k

PRESET/

CH n

CAT. A-E

l

CAT. A-E

h

Nimike Nimike Nimike Nimike



Valikko

(vasen)

Valikko

(oikea)

ENTER

Valikko

(vahvista)

[4] RETURN,

MEMORY

[5] REC Tallennin

(tallennus)

Valikko

(ylös)

Valikko

(alas)

Valikko

(vasen)

Valikko

(oikea)

Valikko

(vahvista)

Valikko

(ylös)

Valikko

(alas)

Valikko

(vasen)

Valikko

(oikea)

Valikko

(vahvista)

Kanava +

Kanava -

Valikko

(ylös)

Valikko

(alas)

Valikko

(vasen)

Valikko

(oikea)

Valikko

(vahvista)

Kanava +

Kanava -

Suunta

A/B

Paluu Paluu Paluu Paluu Muisti

Levyn

ohitus

Tallennus

Tallennus

e Tauko Tauko Tauko Tauko Tauko

Kaapeli-TV/

satelliittiviritin

MDtallennin/

CDtallennin

Kasettidekki

DVRtallennus

*2

DVR tauko

*2

DVRtallennus

*2

DVR tauko

*2

Levyn

ohitus

Tallennus

Tallennus

Tauko Tauko Tauko

p Toisto Toisto Toisto Toisto Toisto

DVR toisto DVR toisto

Toisto Toisto Toisto

*2

*2

s Stop Stop Stop Stop Stop DVR stop *2 DVR stop *2 Stop Stop Stop

ll Haku taakse Haku taakse Haku taakse Haku taakse Haku taakse

hh Haku eteen Haku eteen Haku eteen Haku eteen Haku eteen

b

Hyppy taakse

Hyppy

taakse

Hyppy

taakse

Hyppy

taakse

Hyppy

taakse

a Hyppy eteen Hyppy eteen Hyppy eteen Hyppy eteen Hyppy

eteen

DVR haku

taakse *2

DVR haku

eteen *2

DVR hyppy

taakse *2

DVR hyppy

eteen *2

DVR haku

taakse *2 Haku taakse Haku taakse Haku taakse

DVR haku

eteen*2

Haku eteen Haku eteen Haku eteen

DVR hyppy

taakse *2

DVR hyppy

eteen *2

Hyppy

taakse

Hyppy

taakse

Suunta A

Hyppy eteen Hyppy eteen Suunta B

Viritin

Taajuuskais

ta

Valikko

(ylös)

Valikko

(alas)

Valikko

(vasen)

Valikko

(oikea)

Valikko

(vahvista)

[6] 1-9, 0, +10 Numerot Numerot Numerot Numerot Numerot Numerot Numerot Numerot Numerot Numerot

[7] MENU,

SRCH Valikko Valikko Valikko Valikko Haku

MODE

[8] DISPLAY Näyttö Näyttö Näyttö Näyttö Näyttö Näyttö Näyttö Näyttö Näyttö Näyttö

[9] ENT

Kappale/

Hakemisto Hakemisto

Aika

Hakemisto Enter Enter Enter Hakemisto Hakemisto Enter

[10] AUDIO Audio Audio Audio Audio

Huom!

*1 Toiminnassa vain, jos ohjattavan laitteen omassakin kauko-ohjaimessa on virtapainike.

*2 Ohjaavat videotallenninta (esim. dvd-tallenninta) vain, jos laitteen koodi on ohjelmoitu painikkeelle DVR (s. 83).

82 Fi

Kauko-ohjain

■ Ohjattavan laitteen valinta

Voit valita ohjattavan laitteen. Vahvistimen ohjelmalähde

(joka valitaan 3-painikkeilla) ei muutu.

Valitse laite painelemalla 5SELECT l / h.

Ohjattavan laitteen nimi näkyy kauko-ohjaimen

tietoruudussa (4).

■ OPTN-laite

OPTN1- ja OPTN2-painikeryhmään voit ohjelmoida

komentoja, joilla voit ohjata mitä tahansa

ohjelmalähdelaitetta. Voit ohjelmoida näihin

painikeryhmiin esimerkiksi komentoja, joita aiot käyttää

vain osana makroja. Vaihtoehtoisesti voit ohjelmoida

OPTN-painikeryhmän ohjaamaan laitetta, jota varten ei

löydy erillistä kauko-ohjainkoodia.

Valitse OPTN-ohjaustila painelemalla 5SELECT

l / h, kunnes OPTN1 tai OPTN2 näkyy kaukoohjaimen

tietoruudussa (4).

Huom!

OPTN1

DVD

tai

OPTN2

Et voi ohjelmoida kauko-ohjainkoodia OPTN-painikeryhmälle.

Painikkeet, joille voit ohjelmoida toimintoja, Ks. s. 85

Valmistaja- eli kauko-ohjauskoodit

Laitteen kauko-ohjaimella voit ohjata muitakin laitteita.

Ota käyttöön laitteen valmistajakoodi eli kaukoohjauskoodi.

Voit ohjelmoida koodin kauko-ohjaimen

jokaiselle painikeryhmälle. Koodit ovat käyttöohjeen

lopussa (“List of remote control codes”).

Taulukosta näet, mikä oletuslaite (Library) on ohjelmoitu

valmiiksi kullekin painikeryhmälle (ohjelmalähteen

valintapainikkeelle).

Kauko-ohjainkoodien perusasetukset

Painikeryhmä

Valmistaja

Library

(oletuslaiteryhmä)

Perusasetuskoodi

MULTI DVD Yamaha 04306

V-AUX — — —

PHONO — — —

DOCK SOURCE Yamaha 00012

BD

HD DVD

BD Yamaha 04706

DVD DVD Yamaha 04306

CD CD Yamaha 01205

MD

CD-R

CD-R Yamaha 01405

CBL

SAT

— — —

TV — — —

DVR DVR Yamaha 00707

VCR — — —

TUNER SOURCE Yamaha 00012

— — —

A

B

— — —

USB SOURCE Yamaha 00012

Huom!

Jotkin Yamaha-laitteet eivät tottele näitä Yamaha-koodeja.

Kokeile jotakin muuta Yamaha-koodia.

1 Ota ensin selville laitteesi ohjauskoodi.

Koodit ovat käyttöohjeen lopussa.

2 Laita kauko-ohjaimen toimintatilan valitsin

kohtaan ESOURCE.

Jos haluat ohjelmoida TV-ohjelmalähteen

ohjauskoodin, laita toimintatilavalitsin kohtaan ETV.

LISÄÄ


83 Fi

Kauko-ohjain

3 Paina FSETUP esim. kuulakärkikynällä .

SETUP tulee kauko-ohjaimen tietoruutuun (4).

Huom!

SETUP

SETUP-valikossa sinun on tehtävä jokainen vaihe 30

sekunnin kuluessa. Muuten kauko-ohjain sulkee SETUPvalikon

automaattisesti.

4 Valitse 8k / n -painiketta painelemalla P-

SET. Paina 8ENTER.

Kauko-ohjain kytkeytyy esiohjelmoituun tilaan.

P-SET ja valittuna olevan painikeryhmän tunnus

näkyvät tietoruudussa (4) vuorotellen.

P-SET

kauko-ohjaimen painiketta 2AV POWER tai

0p.

y

• Ellei kauko-ohjain ohjaa laitetta ja jos valmistaja on antanut

useita koodeja, kokeile, mikä koodeista toimii parhaiten.

• Jos ohjelmoit koodin 00012 valitulle painikeryhmälle, voit

ohjata parhaillaan valittuna olevaa sisäistä ohjelmalähdettä

(DOCK, TUNER, tai USB).

Huom!

• ERROR tulee kauko-ohjaimen tietoruutuun (4), jos painat

muuta kuin ohjeessa mainittua painiketta tai jos painat montaa

painiketta samaan aikaan.

• Kauko-ohjain ei sisällä koodeja kaikille audioja videolaitteille

(tarkoittaa myös joitakin Yamaha-laitteita). Ellei mikään kaukoohjauskoodi

ohjaa laitetta, voit opettaa kauko-ohjaimeen

toimintokomentoja (s. 85).

• Opetustoiminnolla lisätyt toiminnot kumoavat kaukoohjainkoodin

toiminnot.

5 Valitse muokattava painikeryhmä painamalla

ohjelmalähteen valintapainiketta (3) tai

painelemalla 5SELECT l / h.

Ohita tämä vaihe, jos valitsit TV vaiheessa 2.

DVD


Näkyviin tulee nykyinen koodi.

04306

7 Näppäile numeropainikkeilla (A)

laitteesi viisinumeroinen ohjauskoodi.

8 Vahvista numerot painamalla 9ENTER.

OK tulee tietoruutuun (4), jos ohjelmointi onnistui.

NG tulee tietoruutuun (4), jos ohjelmointi ei

onnistu. Tee uudestaan vaihe 5.

OK

y

Jos haluat seuraavaksi ohjelmoida jollekin toiselle

painikeryhmälle koodin, toista vaiheet 5-8.

9 Sulje ohjelmointitila painamalla FSETUP.

SETUP-valikko sulkeutuu.

10 Tarkasta, että ohjauskoodi toimii: paina

84 Fi

1

A

B

4

1

A

B

4

1

A

B

4

Kauko-ohjain

Kauko-ohjaimen opettaminen

Voit ohjelmoida kauko-ohjaimeen toimintokomentoja

muista kauko-ohjaimista. Ohjelmoi kauko-ohjaimeen

toimintokomentoja, jotka eivät sisälly valmistajakoodiin

tai jos valmistajakoodia ei ole käytettävissä. Voit

ohjelmoida toimintoja kuvassa valkoisina näkyville

painikkeille. Voit ohjelmoida samalle painikkeelle eri

toimintoja eri painikeryhmissä.

4 Laita tämä kauko-ohjain ja toinen kaukoohjain

tasaiselle alustalle noin 5-10 cm (2-4")

etäisyydelle toisistaan siten, että

infrapunasäteiden lähetysikkunat ovat

vastakkain. Paina sitten 8ENTER.

L-KEY näkyy tietoruudussa (4).

Toinen kauko-ohjain

POWER

TV

MULTI

BD

HD DVD

POWER

AV

V-AUX

DVD

STANDBY

PHONO

CD

POWER

DOCK

MD

CD-R

VOLUME

TITLE

PRESET/CH

MENU

BAND

SRCH MODE

ENTER

A-E

PARAMETER

RETURN

DISPLAY

MEMORY

MUTE

RETURN

PARAMETER

DISPLAY

ENTER A-E

TITLE

BAND

PRESET/CH

MENU

SRCH MODE

VOLUME

SYSTEM MEMORY

2 3

ZONE

SELECT


MODE

AMP

TV

SOURCE

TUNER

USB

CBL

SAT

TV DVR VCR

BD

HD DVD

DVD CD

MD

CD-R

MULTI V-AUX PHONO DOCK

POWER

TV

POWER

AV

STANDBY POWER

CBL

SAT

TV DVR VCR

REC

TUNER

A

B

USB

SELECT

AMP

TV

SOURCE


MODE ZONE

Laita kohtaan

SOURCE

EON MODE PTY SEEK START


1 2 3 4


5 6 7 8

5 - 10 cm (2 - 10,16 cm)

1

SYSTEM MEMORY

2 3

4

9 0


10 ENT

VOLUME

TITLE

PRESET/CH

MENU

BAND

SRCH MODE

ENTER

A-E

PARAMETER

RETURN

DISPLAY

MEMORY

MUTE

REC

INFO

TV VOL

LEVEL

TV CH

SLEEP

MUTE

TV

INPUT

AUDIO SEL

AUDIO

3D DSP

5 Paina vahvistimen kauko-ohjaimen sitä

painiketta, jolle haluat ohjelmoida uuden

toiminnon.

START näkyy tietoruudussa (4).

Huom!

• Tämä kauko-ohjain käyttää infrapunasäteitä. Jos toisenkin

laitteen kauko-ohjaimessa on infrapunalähetin, tämä kaukoohjain

“oppii” sen toiminnot suoraan säteiden kautta. Joitakin

erikoiskomentoja tai erittäin pitkiä komentojonoja ei voi siirtää

ohjaimesta toiseen.

• Joissakin painikeryhmissä ja joidenkin ohjelmalähdelaitteiden

(Library) aikana et voi ohjelmoida ohjauskoodia, vaikka valitset

painikkeen yllä olevassa kuvassa korostetulta alueelta.

1 Laita toimintatilavalitsin kohtaan

ESOURCE. Valitse sitten haluamasi

painikeryhmä painamalla ohjelmalähteen

valintapainiketta (3).

Jos haluat ohjelmoida TV-ohjelmalähteen

ohjauskoodin, laita toimintatilavalitsin kohtaan ETV.

Huom!

Varmista, että toimintatilan valitsin on kohdassa

ESOURCE tai ETV. Jos valitsin on EAMP-kohdassa,

kun ohjelmoit kauko-ohjaimeen toimintoja toisesta

ohjaimesta, opetettu toiminto kumoaa alkuperäisen

vahvistinohjauskomennon.

2 Paina FSETUP esim. kuulakärkikynällä.

"SETUP" näkyy tietoruudussa (4).

3 Valitse 8k / n -painiketta painelemalla

LEARN, paina sitten 8ENTER.

RETURN

PARAMETER

DISPLAY

ENTER A-E

TITLE

BAND

PRESET/CH

MENU

SRCH MODE

VOLUME


MODE

SYSTEM MEMORY

2 3

ZONE

SELECT

AMP

TV

SOURCE

TUNER

USB

CBL

SAT

TV DVR VCR

BD

HD DVD

DVD CD

MD

CD-R


POWER

TV

POWER

AV

6 Paina toisen kauko-ohjaimen sitä painiketta,

jonka toiminnon haluat ohjelmoida

vahvistimen kauko-ohjaimeen. Pidä painike

painettuna, kunnes tietoruutuun (4) tulee

OK.

NG tulee tietoruutuun (4), jos opettaminen

epäonnistui. Tee uudestaan vaihe 4.

TITLE

BAND

PRESET/CH

MENU

SRCH MODE

VOLUME


MODE

SYSTEM MEMORY

2 3

ZONE

SELECT

AMP

TV

SOURCE

TUNER

USB

CBL

SAT

TV DVR VCR

BD

HD DVD

DVD CD

MD

CD-R


POWER

TV

POWER

AV

STANDBY POWER

STANDBY POWER

Toinen kauko-ohjain

OK

y

Toista vaiheet 4 - 6, jos haluat opettaa kauko-ohjaimelle

lisää tämän laitteen ohjaustoimintoja.

LISÄÄ


85 Fi

Kauko-ohjain


Huom!

• Tietoruutuun (4) tulee "ERROR", jos painat muuta kuin

ohjeessa mainittua painiketta tai jos painat montaa painiketta

samaan aikaan.

• Muistiin mahtuu noin 200 toimintoa. Muistin täytyttyä

tietoruutuun tulee FULL. Ohjelmoimasi toiminnot voivat

aiheuttaa sen, ettei muistiin mahdu 200 toimintoa. Poista

vanhempia, tarpeettomia toimintoja muistista, jos haluat

ohjelmoida uusia komentoja (s. 89).

• Toiminnon opettaminen saattaa epäonnistua seuraavissa

tapauksissa:

– tämän tai toisen kauko-ohjaimen paristot ovat melkein tyhjät

– auringonvalo häiritsee infrapunasignaalien siirtymistä

– siirrettävä toiminto on ns. jatkuvatoiminen (monet

portaattomasti säädettävät toiminnot) tai harvinainen.

Tietoruutuun tulevan laitenimen

muuttaminen

Voit muuttaa kauko-ohjaimen tietoruudussa (4) näkyvää

laitenimeä.

1 Laita toimintatilavalitsin kohtaan

ESOURCE. Valitse sitten haluamasi

painikeryhmä painamalla ohjelmalähteen


5 Muokkaa laitenimeä.

Valitse muutettava merkki 8l / h-painikkeella.

Valitse uusi merkki painikkeilla 8k / n.

y

Selaa merkkejä seuraavassa järjestyksessä 8k -

painikkeella (päinvastaisessa järjestyksessä 8n): A - Z, a

- z, 0 - 9, välilyönti, merkit (–, +, /, :).

6 Vahvista uusi nimi painamalla 8ENTER.

OK tulee kauko-ohjaimen tietoruutuun (4), jos

ohjelmointi onnistui.

y

Jos haluat muuttaa jonkin toisen painikeryhmän nimeä,

valitse painikeryhmä painelemalla (3) or 5SELECT l

/ h ja paina sitten 8ENTER. Tee vaiheet 4 - 6.


Huom!

BD/HD

ERROR tulee kauko-ohjaimen tietoruutuun (4),jos painat

muuta kuin ohjeessa mainittua painiketta tai jos painat montaa

painiketta samaan aikaan.


SETUP näkyy tietoruudussa.


RNAME, paina sitten 8ENTER.

4 Valitse 8k / n -painiketta painelemalla 3-

kirjaiminen tai 5-kirjaiminen nimi, jota haluat

muuttaa. Paina sitten 8ENTER

Jokaisella painikeryhmällä on sekä 3- että 5-

kirjaiminen nimi. 3- ja 5-kirjaimiset nimet voit valita

vapaasti.

3-kirjaiminen nimi

BD

5-kirjaiminen nimi

BD/HD

86 Fi

Kauko-ohjain

Makrot eli komentosarjat

Makro tarkoittaa komentosarjaa, joka on ohjelmoitu

yhdelle painikkeelle. Makron avulla kotiteatteri saadaan

vain yhtä painiketta painamalla suorittamaan useita

toimintoja peräkkäin. Jos esimerkiksi haluat kuunnella

CD-levyä, täytyy sinun yleensä kytkeä ensin virta

soittimeen ja vahvistimeen, valita sitten vahvistimen

tulolähteeksi CD ja käynnistää toisto PLAY-painikkeella.

Tämän laitteen kauko-ohjaimeen on ohjelmoitu CDmakro;

kun painat CD-makro -painiketta, laite suorittaa

kaikki edellä kerrotut toiminnot. Makroja on ohjelmoitu

valmiiksi tietyille painikkeille. Voit myös itse ohjelmoida

makroja (s. 88).

■

Valmiit makrot

Paina

makropainiketta

STANDBY

POWER

MULTI

V-AUX

PHONO

...niin vahvistin käynnistää näiden

painikkeiden toiminnot

1. 2.

STANDBY

—

POWER

TV

MULTI

V-AUX

PHONO

(*1)

■

Makrojen käyttö

DOCK

DOCK

POWER POWER STANDBY POWER

TV AV

BD

HD DVD

BD

HD DVD

MULTI

V-AUX

PHONO

DOCK

Makropainikkeet

BD

HD DVD

DVD

CD

MD

CD-R

DVD

DVD

CBL

SAT

TV DVR VCR

TUNER

A

B

USB

CD

CD

AMP

TV

SELECT

SOURCE


MODE ZONE

MACRO

MD

CD-R

POWER

MD

CD-R

SYSTEM MEMORY

1

2

3

4

1 Paina kauko-ohjaimen painiketta GMACRO.

2 Paina makropainiketta.

“M: valitun painikeryhmän 3-kirjaiminen nimi”

(esim. M:DVD) näkyy tietoruudussa (4), ja tämä

laite antaa ohjelmoidut toimintokäskyt. Kun painat

CSTANDBY tai DPOWER, M:STB tai M:PWR

näkyy tietoruudussa (4) ja tämä laite antaa

ohjelmoidut toimintokäskyt.

3 Sulje makrotila painamalla GMACRO.

Huom!

MACRO

• Kun kauko-ohjain suorittaa makroa (lähetysilmaisin vilkkuu),

se ei vastaanota muita toimintokäskyjä.

• Osoita kauko-ohjaimella ohjattavaa laitetta koko komentosarjan

suorittamisen ajan.

• Ellet tee kutakin vaihetta loppuun 30 sekunnin kuluessa,

makrotila kytkeytyy automaattisesti pois käytöstä.

CBL

SAT

TV

DVR

VCR

TUNER TUNER (*2)

A

B

USB

*1 Ohjelmoi etukäteen oikea TV-ohjauskoodi (s. 83).

*2 Tämä laite alkaa toistaa ennen valmiustilaan viimeksi

kuunneltua radioasemaa tai valittua ohjelmasisältöä.

CBL

SAT

TV

DVR

VCR

A

B

USB

LISÄÄ


87 Fi

Kauko-ohjain

■ Makron ohjelmoiminen

Voit ohjelmoida kauko-ohjaimen muistiin toimintosarjoja,

jotka käynnistetään painamalla vain yhtä painiketta.

Muista ohjelmoida tarvittavat valmistajakoodit/opettaa

tarvittavat toiminnot käyttöön ennen makron ohjelmointia.

Huom!

• Tehtaalla ohjelmoitu makro ei häviä muistista lopullisesti,

vaikka tallentaisit sen “päälle” itse laatimasi makron.

Käyttäjän ohjelmoiman makron sen sijaan voit poistaa, ja

silloin tehdasmakro palaa käyttöön.

• Tehtaalla ohjelmoituun makroon ei voi lisätä toimintoja.

Makron muuttaminen muuttaa makron kokonaisuudessaan.

• Emme suosittele jatkuvasäätöisten komentojen sisällyttämistä

makroon (esim. äänenvoimakkuuden säätöä).


SETUP näkyy tietoruudussa (4).

2 Valitse 8k / n -painikkeella MACRO, paina


3 Paina sitä makropainiketta, jolle haluat

ohjelmoida makron. Paina sitten 8ENTER.

“M: valitun makropainikkeen 3-kirjaiminen nimi”

(esim. M:DVD) ja valitun painikeryhmän nimi

näkyvät tietoruudussa (4) vuorotellen.

Kun painat CSTANDBY tai DPOWER, M:STB tai

M:PWR ja valitun painikeryhmän nimi näkyvät

tietoruudussa (4) vuorotellen.

4 Ohjelmoi makro painamalla niitä painikkeita,

joiden toiminnot haluat komentosarjaan.

Painele oikeassa järjestyksessä!

Esimerkki

Valitse ohjelmalähteeksi DVD → Käynnistä DVDsoitin→

Käynnistä näyttölaite

Vaihe 1: (MCR1): Paina DVD.

Vaihe 2: (MCR2): Paina AV POWER.

Vaihe 3: (MCR3): Paina TV POWER.

POWER

TV

MULTI

BD

HD DVD

CBL

SAT

TUNER

MCR 1

M:DVD

POWER

3

AV

V-AUX

PHONO

DOCK

MD

DVD CD

CD-R

1

TV DVR VCR

A

2

STANDBY

B

POWER

USB

Makroon näppäiltyjen

komentojen lukumäärä

(Valittu makropainike)

Vaihtuvat tietoruudussa. Tällöin voit

näppäillä seuraavan komennon.

DVD

(Valittu painikeryhmä)

Huom!

• Jos haluat muuttaa valittua painikeryhmää, paina 5SELECT l /

h. Ohjelmalähteen valintapainikkeen painaminen ohjelmoituu

makroon yhdeksi käskyksi. 5SELECT l/h -painikkeen

painaminen vain vaihtaa laitteen.

• Toimintatilan valitsin (AMP/TV/SOURCE) vaikuttaa

toimintoon. Jos toimintatilan valitsin on kohdassa EAMP

tai ETV, ohjelmalähteen valintapainikkeet eivät toimi.

5 Vahvista makro painamalla kauko-ohjaimen

painiketta GMACRO.

Makroon voit ohjelmoida 10 komentoa (toimintoa).

10 komennon ohjelmoisen jälkeen tietoruutuun tulee

FULL. Makron ohjelmointitila päättyy

automaattisesti.


Huom!

Tietoruutuun (4) tulee "ERROR", jos painat useampaa kuin

yhtä painiketta kerrallaan.

88 Fi

Kauko-ohjain

Kauko-ohjaimen muistin

tyhjentäminen

Voit palauttaa kauko-ohjaimen perusasetukset: voit

poistaa yksittäisen toiminnon, makron, poistaa

nimenmuutoksen tai palauttaa kauko-ohjaimen

peruskoodit.

■

Kauko-ohjaimen perusasetukset


“SETUP näkyy tietoruudussa (4).


CLEAR, paina sitten 8ENTER.

3 Valitse haluamasi poistotila painelemalla

8k/n.

4 Pidä painettuna 8ENTER noin 3 sekuntia.

Jos poisto onnistui, OK tulee tietoruutuun (4).

Huom!

• NG tulee tietoruutuun (4), jos poisto epäonnistui.

• Tietoruutuun (4) tulee ERROR (virhe), jos painat muuta kuin

ohjeessa mainittua painiketta tai jos painat montaa painiketta

samaan aikaan.


■

Opetetun toiminnon poistaminen


"SETUP" näkyy tietoruudussa (4).

2 Valitse “ERASE" painelemalla ensin 8k / n,

ja paina sitten 8ENTER.

Poistotila

L:DVD (tms.)

L:AMP

L:TV

L:ALL

M:DVD (tms.)

M:ALL

RNAME

FCTRY

Kuvaus

(L: painikeryhmän 3-kirjaiminen nimi) Poistaa

kaikki opetetut toiminnot kyseisestä

painikeryhmästä. Voit muuttaa painikeryhmää

painamalla haluamasi ohjelmalähteen

valintapainiketta (3) tai painelemalla

5SELECT l / h -painiketta.

Palauttaa perusasetukset kaikkiin vahvistin

ohjaaviin, opetettuihin toimintoihin. Laita

toimintatilan valitsin kohtaan EAMP, jos haluat

valita tämän poistotilan.

Poistaa kaikki opetetut toiminnot TVpainikeryhmästä.

Laita toimintatilan valitsin

kohtaan ETV , jos haluat valita tämän

poistotilan.

Poistaa kaikki opetetut toiminnot.

(M:valitun makropainikkeen nimi) Poistaa

valitulle makropainikkeelle ohjelmoidun makron

(s. 88). Valittu makropainike palautuu

perustilaan. Voit vaihtaa makropainiketta

painamalla haluamaasi makropainiketta.

Poistaa kaikki käyttäjän ohjelmoimat makrot.

Valittu makropainike palautuu perustilaan.

Palauttaa kaikkien painikeryhmien alkuperäiset

nimet.

Palauttaa kauko-ohjaimen perusasetukset.

3 Laita toimintatilavalitsin kohtaan ESOURCE

ja paina sitten ohjelmalähteen


Jos haluat poistaa toiminnon, joka on opetettu kaukoohjaimelle

silloin, kun toimintatilan valitsin on ollut

AMP- tai TV -kohdassa, laita toimintatilan valitsin

vastaavaan kohtaanEAMP tai ETV.


E-KEY näkyy tietoruudussa (4).

5 Pidä painettuna noin 3 sekuntia se painike,

jonka haluat tyhjentää.

Jos poisto onnistui, tietoruutuun (4) tulee “OK”.

y

• Jos haluat poistaa jonkin muun toiminnon, toista vaiheet

3-5.

• Painikkeen toiminnoksi palautuu perusasetuksen

mukainen toiminto (tai sen kauko-ohjauskoodin mukainen

toiminto, jonka olet ohjelmoinut tälle painikeryhmälle).


Huom!

• Jos poisto epäonnistui, tietoruutuun (4) tulee NG.

• Tietoruutuun (4) tulee ERROR, jos painat useampaa kuin yhtä

painiketta kerrallaan.

LISÄÄ


89 Fi

-monihuonekäyttö

Tämän vahvistimen avulla voit rakentaa monihuonejärjestelmän. Monihuonetoiminnon ansiosta vahvistin pystyy

ohjaamaan eri ohjelmalähteiden ohjelman kotiteatterihuoneeseen, toiseen huoneeseen (Zone2) ja kolmanteen (Zone3)

huoneeseen. Mukana toimitetulla kauko-ohjaimella voit ohjata tätä laitetta toisesta tai kolmannesta huoneesta.

Toiseen ja kolmanteen huoneeseen voit ohjata vain analogisen signaalin. Sinun täytyy siis kytkeä toisessa ja

kolmanessa huoneessa kuunneltava audio-ohjelmalähde tämän vahvistimen AUDIO IN-tuloliittimiin.

Zone2/Zone3-laitteiden kytkennät

Tarvitset seuraavat lisälaitteet monihuonekäyttöä varten:

• Infrapunavastaanotin toiseen/kolmanteen huoneeseen.

• Infrapunalähetin kotiteatterihuoneeseen. Lähetin siirtää kauko-ohjaimen infrapunasignaalit toisesta/kolmannesta

huoneesta kotiteatterihuoneeseen (esim. CD/DVD-soittimeen).

• Vahvistin ja kaiuttimet toiseen/kolmanteen huoneeseen.

y

• Monihuonekäyttö mahdollistaa monia erilaisia kytkentätapoja. Suositamme, että otat yhteyden Yamaha-myyjääsi ja pyydät häntä

laatimaan kytkentäohjeet.

• Jotkin YAMAHA-laitteet voidaan kytkeä tämän takalevyn REMOTE-liittimeen. Silloin et tarvitse infrapunatekniikkaa käyttävää

kauko-ohjainlinkkiä. Voit ketjuttaa kuusi YAMAHA-laitetta.

REMOTE

IN

REMOTE

OUT

IN

REMOTE

OUT IN

REMOTE

OUT


vastaanotin

Tämä laite

Yamaha

-laite

Yamaha

-laite

■ Erilliset vahvistimet

Jos haluat käyttää erillistä vahvistinta toisessa/kolmannessa huoneessa, kytke erillinen vahvistin ZONE OUT -liittimiin ja

valitse asetukseksi AMP - EXT (s. 77).

ZONE OUT (ZONE 3) -liittimistä

ZONE OUT (ZONE 2) -liittimistä

DVD soitin tms.

Vain analoginen audiosignaali

Kotiteatterihuone

Tämä laite

MAIN

ZONE 3

ZONE 2

Vahvistin

Kauko-ohjain

Infrapunasignaalilähetin


vastaanotin

Toinen huone

(Zone 2)

Vahvistin

Kauko-ohjain


vastaanotin

Kolmas huone

(Zone 3)

REMOTE OUT-liittimestä

REMOTE IN -liittimeen

REMOTE IN -liittimeen

Huom!

• ÄLÄ KÄYTÄ Zone2/3-toimintoa silloin, kun toistat DTS-ääntä CD-levyltä. Kaiuttimista kuuluu vain voimakasta säröääntä.

• Säädä toisen/kolmannen huoneen äänenvoimakkuus kyseisen huoneen vahvistimesta, jos asetuksena on VOLUME - FIX (s. 77).

90 Fi


■

Käytössä vain tämä vahvistin

Tärkeä turvallisuusohje

Vahvistimen SP1 tai SP2-kaiutinliittimiin ei saa kytkeä passiivikaiutinvalitsinta tai useampaa kuin yhtä kaiutinta /

kanava.

Passiivikaiutinvalitsimen tai useiden kaiuttimien kytkeminen / kanava voi aiheuttaa epätavallisen alhaisen

impedanssikuorman, joka johtaa vahvistimen vioittumiseen. Lisäohjeita laitteiden käyttöohjeissa.

Jokaisen kanavan minimikaiutinimpedanssia on aina noudatettava. Minimi-impedanssit on merkitty vahvistimen

takalevyyn.

Käytössä yksi päätevahvistin (SP1 tai SP2) tästä vahvistimesta

Kytke Zone 2- tai Zone 3-kaiuttimet suoraan SP1- tai SP2 -kaiutinliittimiin ja valitse asetukseksi AMP - [SP1] tai [SP2]

(s. 77).

Käytössä kaksi päätevahvistinta (SP1 ja SP2) tästä vahvistimesta

Kytke Zone 2- ja Zone 3-kaiuttimet suoraan SP1- ja SP2 -kaiutinliittimiin ja valitse asetukseksi AMP - BOTH (s. 77).

SP1

R


+ – –

L

+

SP2

ZONE 2/ZONE 3

R L

+


R

BI-AMP

SINGLE

+ – –

L

+

–

Toinen huone

(Zone 2)

Kolmas huone

(Zone 3)

Tämä laite

Valitse ohjattava huone ja ohjaa toiminoja etulevyn

painikkeilla tai kauko-ohjaimella.

■

Zone 2/Zone 3-ohjaus

Etulevy


1 Etulevyn PZONE 2- tai PZONE 3-

painikkeella valitset Zone 2/Zone 3-huoneen

toiminnot toimintatilaan tai pois

toimintatilasta.

2 Valitse ohjattava huone painelemalla

etulevyn PZONE CONTROLS -painiketta.

Aina, kun painat PZONE CONTROLS, etulevyn

näyttö muuttuu (kuten kuvassa) ja valitun huoneen

merkkivalo vilkkuu noin 10 sekuntia. Merkki ei

vilku, jos valitset kotiteatterihuoneen.

ZONE2

ZONE3

Ei vilkkuvaa merkkiä

kun on valittu kotiteatterihuone.

ZONE2

Ohjaa Zone2-vahvistimen tai -virittimen toimintoja.

ZONE3

Ohjaa Zone3-vahvistimen tai -virittimen toimintoja.

y

Sinun täytyy tehdä valintasi 10 sekunnin kuluessa, ennen

kuin vilkkuva tunnus häviää näytöstä. Muutoin valinta

kytkeytyy pois käytöstä.

3 Ohjaa valitun huoneen toimintoja (s. 92).

y

Kun haluat kytkeä huoneen toiminnot pois käytöstä, paina

uudelleen PZONE 2 tai PZONE 3.

Kauko-ohjain

1 Valitse ohjattava huone painelemalla

GZONE.

MAIN, ZONE 2 tai ZONE 3 tulee kauko-ohjaimen

tietoruutuun (4).

ZONE 2 ZONE 3

MAIN

(Zone 2) (Zone 3) (Kotiteatterihuone)

LISÄÄ


91 Fi


2 Kytke valitun huoneen toiminnot

toimintatilaan painamalla DPOWER.

3 Ohjaa valitun huoneen toimintoja (s. 92).

y

Kytke valitun huoneen toiminnot pois toimintatilasta

painamalla CSTANDBY.

■

Zone 2/Zone 3-ohjelmalähteen valinta

Pyöritä CINPUT -valitsinta (tai laita

toimintatilavalitsin kohtaan EAMP ja paina

ohjelmalähteen valintapainiketta (3)).

• Valitse TUNER, jos haluat käyttää valitussa huoneessa

FM/AM-viritintä (s. 46).

• Valitse DOCK, jos haluat käyttää valitussa huoneessa

iPodia (s. 52) tai Bluetooth-toimintoja (s. 54).

• Valitse USB, jos haluat käyttää valitussa huoneessa

USB-toimintoja (s. 52).

Huom!

Ohjelmalähteet ovat samoja kaikissa huoneissa. Et voi valita

samaa ohjelmalähdettä moniin huoneisiin samanaikaisesti.

■

Zone 2/3-huoneen äänenvoimakkuus

■ Kaiutintasapaino Zone 2/Zone 3-

huoneissa

Valitse ETONE CONTROL-painiketta

painelemalla BALANCE. Säädä tasapainoa

pyörittämällä NPROGRAM -säädintä.

■

Zone 2/3-huoneen sävynsäätö

Valitse ETONE CONTROL -painiketta

painelemalla säätöalue: korkeat taajuudet

(TREBLE) tai matalat taajuudet (BASS). Säädä

kuuluvuutta pyörittämällä NPROGRAM -

säädintä.

Säätöalue: -10.0 dB - +10.0 dB

■ Zone 2/3-huoneen uniajastin

Uniajastin sammuttaa valitun huoneen toiminnot määrätyn

ajan kuluttua.

Laita toimintatilavalitsin kohtaan EAMP. Valitse

jäljelle jäävä toiminta-aika painelemalla B

SLEEP.

Jäljelle jäävä toiminta-aika muuttuu alla olevan kuvan

mukaan.

Käännä QVOLUME (tai paina IVOLUME +/–) .

120min.

90min.

y

Mykistä valitun huoneen äänentoisto kauko-ohjaimen

KMUTE-painikkeella.

OFF

30min.

60min.

Huom!

Jos Zone 2- tai Zone 3-huoneessa on erillinen vahvistin,

IVOLUME +/– -säädin toimii vain, kun asetuksena on

VOLUME - VAR (ZONE SET, s. 77).

92 Fi

Laitteen järjestelmäasetukset tehdään etulevyn näytön kautta. Näissä valikoissa on lisää laitteen toimintaan vaikuttavia

asetuksia. Perusasetus on lihavoitu. Valitse tarvittaessa asetus, joka vastaa käyttötarvetta.

Huom!

ADVANCED SETUP -valikko

•Vain AMASTER ON/OFF, OSTRAIGHT ja NPROGRAM toimivat Advanced Setup -valikon ollessa auki.

• Muita toimintoja ei voi käyttää Advanced Setup -valikon ollessa auki.

• Tätä valikkoa voi selata vain etulevyn näytön kautta.

■ Kauko-ohjainsignaalien

Valikon käyttö

vastaanotin REMOTE SENSOR

1 Kytke tämä laite pois toimintatilasta

painamalla etulevyn AMASTER ON/OFF -

painike ylös OFF -asentoon.

2 Pidä painettuna OSTRAIGHT, kun kytket

tämän laitteen toimintatilaan painamalla

AMASTER ON/OFF -painike alas ONasentoon.


tulee ADVANCED SETUP-valikko.

3 Valitse säädettävä asetus kääntämällä

NPROGRAM-valitsinta.

4 Muuta asetusta painelemalla OSTRAIGHT -

painiketta.

5 Tallenna uusi asetus muistiin ja sammuta

tämä laite painamalla etulevyn AMASTER

ON/OFF-painike ylös OFF-asentoon.

y

Asetukset valikoituvat käyttöön, kun seuraavan kerran kytket

vahvistimen toimintatilaan.

■ Kaiutinimpedansi SPEAKER IMP.

Määritä vahvistimen impedanssiksi kaiuttimien

impedanssi.

Vaihtoehdot

8Ω MIN

6Ω MIN

STRAIGHT

EFFECT


Kuvaus

MASTER

Valitse tämä asetus, jos haluat

kaiutinimpedanssiksi 8 Ω. Jokaisen kaiuttimen

impedanssin on oltava 8 Ω tai enemmän.

Valitse tämä asetus, jos haluat

kaiutinimpedanssiksi 6 Ω. Jokaisen kaiuttimen

impedanssin on oltava 6 Ω tai enemmän (vain

etukaiuttimet: 4 Ω tai enemmän).

Kytke vahvistimen etulevyssä oleva kaukoohjaussignaalien

vastaanotin pois käytöstä tai käyttöön.

Vaihtoehdot

ON

OFF

Huom!

Yleensä asetuksena kannattaa olla ON.

■ Toimintatilaan RS-232C -portista

RS-232C STANDBY

Tällä toiminnolla voi määrätä, että vahvistin lähettää dataa

RS-232C-liittännästä ollessaan valmiustilassa.

Vaihtoehd

ot

YES

NO

Perusasetus:

[mallit U.S.A. ja Canada] YES

[Muut mallit] NO

Kuvaus

Valitse tämä asetus, jos haluat vastaanottimen

käyttöön.

Valitse tämä asetus, jos haluat poistaa

vastaanottimen käytöstä.

Toiminnot

■ Kauko-ohjaimen ID-koodi

REMOTE CON AMP

Määritä vahvistimen kauko-ohjaustunnus (ID) kaukoohjaimen

tunnistamista varten.

Vaihtoehd

ot

ID1

ID2

Valitse tämä asetus, jos haluat vahvistimen

antavan dataa RS-232C -liittimestä.

Valitse tämä asetus, jos et halua vahvistimen

antavan dataa RS-232C -liittimestä.

Kuvaus

Valitse tämä asetus, jos kauko-ohjaimen IDtunnukseksi

on valittu ID1.

Valitse tämä asetus, jos kauko-ohjaimen IDtunnukseksi

on valittu ID2.

Kauko-ohjaimen ID-koodi

Tällä toiminolla määrität kauko-ohjaimen ID-koodin.

Tämä toiminto on hyödyllinen, jos ohjaat useita Yamaha

AV -vahvistimia kauko-ohjaimella.

LISÄÄ


93 Fi

ADVANCED SETUP -valikko

Painele kauko-ohjaimen FID -painiketta

kuulakärkikynällä tai vastaavalla, kunnes

valittuna on haluamasi ID-koodi.

Kauko-ohjaimen ID-koodi vaihtuu alla kuvatulla tavalla

joka kerta, kun painat FID -painiketta.

y

Minikauko-ohjaimen ID-koodi, ks. s. 93.

■ ViritystarkkuusTUNER FRQ STEP


Use this feature to set the tuner frequency step according

to the frequency spacing in your area.

Vaihtoehd

ot

AM10/

FM100

AM9/FM50

■ Kaksoisvahvistus BI-AMP

Ota kaksoisvahvistus käyttöön tai pois käytöstä.

Vaihtoehd

ot

ON

ID

ID1

ID2

Kuvaus

Select this setting for North, Central and South

America.

Select this setting for all other countries.

Kuvaus

Valitse tämä asetus, jos haluat käyttää

kaksoisvahvistusta.

■ Perusasetukset INITIALIZE

Tällä toiminnolla voit palauttaa käyttöön kaikki laitteen

perusasetukset. Voit valita asetusryhmän, johon

perusasetukset palautetaan.

Vaihtoehdot

DSP

PARAM

VIDEO

ALL

CANCEL

Kuvaus

y

Jos haluat palauttaa perusasetukset kaikkiin

äänikenttäohjelmiin, käytä INITIALIZE-toimintoa

äänikenttäohjelmien valikossa (s. 59).

■ HDMI-näyttötarkastus MONITOR CHECK

Kytke näytön tarkastus käyttöön tai pois käytöstä.

Vaihtoehd

ot

YES

SKIP

Valitse tämä asetus, jos haluat palauttaa

äänikenttäohjelmiin perusasetukset (s. 59).

Voit palauttaa kaikki perusasetukset seuraaviin

asetuskohtiin: VIDEO MENU & OSD SHIFT ja

GRAY BACK valikossa DISPLAY SET.

Kaikkien perusasetusten palautus.

Perusasetusten palautuksen keskeyttäminen.

Kuvaus

Tämä laite saa HDMI-liittimeen kytketyltä

näyttölaitteelta tiedon siitä, mitä

videosignaaliresoluutioita näyttö pystyy

käsittelemään. Kohdassa HDMI RES voit valita

vain sellaisen resoluution, jota näyttölaite pystyy

käsittelemään. (s. 73).

Voit valita kohdassa HDMI RES minkä tahansa

resoluution (s. 73).

OFF

Valitse tämä asetus, jos et halua käyttää

kaksoisvahvistusta.

Huom!

Kun asetuksena on BI-AMP--ON,SURROUND BACKliittimiin

ei voi kytkeä takatehostekaiuttimia, koska liittimet

ovat jo bi amp -käytössä (page 14).

94 Fi

VIANMÄÄRITYS

Vianmääritys

Lue taulukko, ellei laite toimi kunnolla. Mikäli vikaa ei ole mainittu luettelossa tai ohjeista ei ole apua, kytke laite

valmiustilaan, irrota verkkojohto ja ota yhteys lähimpään valtuutettuun Yamaha-huoltoon.

■

Yleistä

Ongelma Syy Mitä pitää tehdä

katso

sivu

Vahvistin ei kytkeydy

toimintatilaan, tai se

asettuu valmiustilaan

pian

virrankytkeytymisen

jälkeen.

Verkkojohto ei ole kytketty kunnolla. Kytke verkkojohto kunnolla. —

Kaiutinimpedanssiasetus on väärä. Valitse asetus, joka vastaa kaiuttimien impedanssia. 25

Suojapiiri on aktivoitunut.

Laite on altistunut voimakkaalle ulkoiselle

sähköiskulle (esim. salama tai voimakas

staattinen sähköisyys).

Varmista, että kaikki kytkennät on tehty oikein ja

jokainen johto koskee vain omaan liittimeensä.

Sammuta vahvistimesta virta. Irrota verkkojohto

pistorasiasta ja kytke se takaisin 30 sekunnin

kuluttua. Laitteen pitäisi nyt toimia normaalisti.

12

—

Ei ääntä. Väärät lähtö- tai tulokytkennät. Kytke kaapeli oikein. Jos ongelma ei häviä, kaapelit

voivat olla vialliset. Kaapelit voivat olla vialliset.

18-23

Käytettäväksi audiosignaaliksi on valittu

“HDMI”, “COAX/OPT” tai “ANALOG”.

Valitse “AUTO”. 35


ANALOG, mutta ohjelmalähteestä tulee

digitaaliääntä.

Ohjelmaa toistavaa laitetta ei ole valittu

vahvistimen ohjelmalähteeksi.

Valitse "AUTO” tai

“COAX/OPT”.

Valitse oikea ohjelmalähde CINPUT -valitsimella

(tai ohjelmalähteen valintapainikkeella (3) ).

35

34, 35

Kaiutinjohdot on kytketty huonosti. Kytke kaapelit kunnolla. 12

Äänenvoimakkuus on säädetty kiinni tai

mykistetty.

Lisää äänenvoimakkuutta. —

Käytössä esim. CD-ROM, jota vahvistin

ei pysty käsittelemään.

Valitse vain sellaisia ohjelmia, joita tämä laite pystyy

toistamaan.

—

Vahvistimeen kytketty HDMI-laite ei tue

HDCP-kopioinninsuojausstandardeja.

Kytke vahvistimeen vain sellaisia HDMI-laitteita,

jotka tukevat HDCP-kopioinninsuojausstandardeja.

16

LISÄTIETOA

Suomi

95 Fi



katso

sivu

Ei kuvaa.

Ohjelmalähteestä vahvistimeen on

erityyppinen kytkentä kuin vahvistimesta

näyttölaitteeseen.

Valitse asetukseksi VIDEO CONV. ON, tai tee

samanlainen videokytkentä tästä laitteesta kuvaa

antavaan ohjelmalähteeseen ja tästä laitteesta

näyttölaitteeseen.

72

1080p-resoluution analoginen

videosignaali lähtee eteenpäin vain

COMPONENT VIDEO MONITOR OUT

-liittimistä.

Kytke näyttölaite COMPONENT VIDEO

MONITOR -liittimiin.

18

480p-, 576p-, 1080i- and 720p-resoluution

videosignaalia ei voi ottaa ulos S VIDEOja

VIDEO MONITOR OUT-liittimistä.

Kytke näyttölaite HDMI OUT tai COMPONENT

VIDEO MONITOR -liittimiin.

—

Tämä laite antaa videosignaalia, jota

HDMI OUT -liittimeen kytketty

näyttölaite ei pysty käsittelemään.

Palauta videotoistoon vaikuttavien asetusten

perusasetukset valikkokohdasta VIDEO -

INITIALIZE.

94

Valitse MONITOR CHECK - YES. 94

Pure Direct -äänentoisto on käytössä. Kytke Pure Direct -äänentoisto pois käytöstä 45

Valitse asetukseksi PURE DIRECT - MODE -

AUDIO+VIDEO.

72

Vahvistimeen tulee käsittelyyn

sopimatonta signaalia.

Toimintatilan tietue ei

tule näkyviin.

Asetuksena on Short Message- Off. Valitse Short Message- On 76

Asetuksena on GRAY BACK - OFF. Valitse GRAY BACK - AUTO. 75

Asetuksena on VIDEO CONV. - OFF. Valitse VIDEO CONV. - ON. 72

HDMI IN -liittimeen tuleva signaali lähtee

eteenpäin HDMI OUT -liittimestä.

Vahvistimeen tulee lomittamatonta

videosignaalia tai HDTV-videosignaalia.

Ääni lakkaa yhtäkkiä

kuulumasta.

Oikosulku tms. on laukaissut suojapiirin. Kaiutinimpedanssiasetus on väärä. 25, 93

Tarkasta, etteivät kaiutinkaapelit koske toisiaan.

Kytke sitten laite toimintatilaan.

—

Uniajastin on sammuttanut laitteen.

Kytke tämä laite toimintatilaan ja käynnistä ohjelman

toisto.

—

Ääni kuuluu vain

kaiutinparin toisesta

kaiuttimesta.

Vain keskikaiutin

toistaa ääntä

kunnolla.

Väärät kaapelikytkennät. Kytke kaapeli oikein. Kaapelit voivat olla vialliset. 12

Kaiutintasot on säädetty väärin. Muuta LEVEL-asetusta. 68

Jos ohjelmassa on monoääni ja olet

valinnut käyttöön jonkin CINEMA DSP -

äänikenttäohjelman, vahvistin ohjaa äänen

keskikanavaan. Pää- ja takakaiuttimet

toistavat vain joitakin tehosteääniä.

Keskikaiuttimista ei

kuulu ääntä.

Asetuksena on CONFIG - CENTER SP -

NONE.

Valitse CENTER SP- SMALL tai LARGE. 67

Etutehostekaiuttimista

ei kuulu ääntä.

Äänenkäsittelyohjelmana on STRAIGHT.

Kytke OSTRAIGHT -painiketta painamalla

STRAIGHT -äänentoisto pois käytöstä.

44

Käytössä on ohjelmalähde /

äänikenttäohjelma, jotka eivät ohjaa ääntä

joihinkin äänikanaviin.

Valitse toinen äänikenttäohjelma. 34

96 Fi



katso

sivu

Takakaiuttimista ei


SUR. L/R SP-asetuksena valikkokohdassa

CONFIG on NONE.

Valitse SUR. L/R SP-asetukseksi SMALL tai

LARGE.

67

Äänentoisto-ohjelmana on STRAIGHT, ja

ohjelmassa on monoääni.

Kytke OSTRAIGHT -painiketta painamalla

STRAIGHT -äänentoisto pois käytöstä.

44

Subwooferista ei


Takakaiuttimet on kytketty SURROUND

BACK -kaiutinliittimiin.

Asetuksena on CONFIG - LFE/Bass Out -

Front, kun laite toistaa Dolby Digital- tai

DTS-ääntä.

Asetuksena on CONFIG - LFE/BASS

OUT - SWFR tai FRONT, kun laite toistaa

kaksikanavaista ääntä.

Toistettavassa ohjelmassa ei ole

matalataajuisia ääniä.

Kytke takakaiuttimet SURROUND-kaiutinliittimiin. 44

Valitse LFE/BASS OUT - SWFR tai BOTH. 67

Valitse LFE/BASS OUT - BOTH. 67

Takatehostekaiuttimista

ei kuulu ääntä.

Asetuksena on SUR.B L/R SP - NONE.

Tarkasta, onko asetuksena SUR. L/R SP - SMALL tai

LARGE, ja valitse sitten oikea SUR.B L/R SP-asetus.

67, 68

CINEMA DSP 3D -toimintatilan aikana

takatehostekaiuttimista ei kuulu ääntä.

Audiotulolähdettä ei

voi soittaa toivotulla

digitaaliaudiosignaali

n formaatilla.

(Toivottu tulolähde tai

dekooderimerkki ei

tule tule näkyviin

etulevyn näyttöön).

Lähdelaitteen asetukset estävät toivotun

digitaaliäänen käytön.


ANALOG.

Valitse oikeat asetukset ohjelmalähdelaitteesta

laitteen käyttöohjeen avulla.

Valitse “AUTO”. 35

—

Ääni hurisee. Väärät kaapelikytkennät. Kytke audiokaapelit hyvin. Jos ongelma ei häviä,

kaapelit voivat olla vialliset.

—

Levysoitin ei ole kytkettynä GNDliittimeen.

Kytke levysoittimen maajohdin tämän laitteen GNDliittimeen.

21

Äänenvoimakkuus on

pieni levysoittimen

käytön aikana.

Äänenvoimakkuutta ei

voi lisätä, tai ääni

säröytyy.

Levysoittimessa on MC-äänirasia.

AUDIO OUT (REC)-liittimiin kytketty

laite on pois toimintatilasta.

Kytke levysoitin vahvistimeen MC-esivahvistimen

kautta.

Kytke laite toimintatilaan. —

21

LISÄTIETOA

Tallentava laite ei

tallenna

ohjelmalähteeksi

valitun laitteen

ohjelmaa.

MULTI CH INPUT -liittimiin kytketyn

laitteen ääntä ei voi tallentaa.

Ohjelmalähteestä vahvistimeen tuleva

signaali ei siirry eteenpäin kyseisen

ohjelmalähteen lähtöliittimistä (esim.

DVR IN-signaali DVR OUT-liittimiin).

Kytke tallentava laite sellaiseen liitinryhmään, joka ei

ole ohjelmalähdelaitteen käytössä.

20

Yrität kopioida DTS-ohjelmaa. (DTSsignaali

on digitaalista bittivirtaa. Jos

yrität tehdä digitaalista kopiota DTSbittivirtaäänestä,

tallenteeseen tallentuu

vain kohinaa.)

Tee soittimen asetukset ja kytkennät niin, että DTSsoitin

antaa analogista äänisignaalia vahvistimen

AUDIO IN -liittimiin. Kytke tallentava laite

analogisiin AUDIO OUT -liittimiin (DVR, VCR tai

MD/CD-R).

20

Suomi

97 Fi



katso

sivu

Vahvistimen DIGITAL

OUTPUT -liittimeen

kytketty digitaalinen

laite ei tallenna ääntä.

Audiolähdelaitetta ei ole kytketty

DIGITAL INPUT -liittimiin.

Jotkin laitteet eivät pysty tallentamaan

Dolby Digital- tai DTS-ääntä.

Kytke lähdelaite DIGITAL INPUT -liittimiin. 20

Yrität tallentaa tulee vahvistimen DOCK -

liittimeen tulevaa ääntä digitaalisella

tallennuslaitteella, joka on kytketty

vahvistimen DIGITAL OUTPUT -

liittimiin.

Kytke tallennin analogisiin AUDIO OUT -liittimiin

(DVR, VCR tai MD/CD-R).

20

Ääntä ei voi tallentaa

analogisella

tallennuslaitteella, joka

on kytketty analogisiin

AUDIO OUT -liittimiin

(DVR, VCR tai MD/CD-

R).

Tallennetut materiaalit

kuulostavat erilaisilta.

Audiolähdelaitetta ei ole kytketty

analogisiin AUDIO IN -liittimiin.

Tämän laitteen asetukset (kuten

sävynsäätö, äänenvoimakkuus ja

äänikenttäohjelmat) eivät vaikuta

tallennettuun materiaaliin.

Kytke lähdelaite AUDIO IN-liittimiin. 20

Tallentava laite ei

tallenna videolaitteen

toistamaa ohjelma.

Asetuksena on VIDEO CONV. - ON.

Kun asetuksena on VIDEO CONV. - ON,

videosignaali lähtee eteenpäin vain MONITOR OUT

-liittimistä. Jos haluat kopioida videosignaalia

tallentavalla laitteella, valitse asetukseksi VIDEO

CONV. -OFF. Tee samantyyppinen videokytkentä

kaikkien laitteiden välille (esim. VCR IN (S VIDEO)

& DVR OUT (S VIDEO).

20, 72

Äänikenttäparametreja

ja joitakin muita

tämän laitteen

asetuksia ei voi

muuttaa.

Laite ei toimi

normaalisti.

“CHECK SP WIRES”

näkyy etulevyn

näytössä.

Digitaali- tai

radiotaajuuslaite

aiheuttaa häiriöitä

ääneen.

Kuvassa on häiriöitä.

Asetuksena on SET MENU - MEMORY

GUARD - ON.

Sisäisen mikropiirin toiminta on

pysähtynyt ulkoisen sähköiskun takia

(esim. salama tai liiallinen staattinen

sähkö) tai virransyötön jännite on liian

pieni.

Kaiutinkaapelit ovat aiheuttaneet

oikosulun.

Laite on liian lähellä digitaalista tai

suurtaajuista laitetta.

Kuvatallenteen salaus estää kopioimisen

ja/tai jälkiäänittämisen.

Valitse Memory Guard - Off. 76

Irrota verkkojohto 30 sekunniksi. —

Varmista, että kaiutinkaapelit on kytketty oikein. 12

Siirrä laitteet kauemmas toisistaan. —

Vahvistin kytkeytyy

äkillisesti

valmiustilaan.

Vahvistimen sisälämpötila on noussut

liikaa. Ylikuumenemisen estävä suojapiiri

on kytkenyt vahvistimen valmiustilaan.

Anna vahvistimen jäähtyä noin tunnin ajan, ja kytke

se sitten uudestaan toimintatilaan.

—

98 Fi


■

HDMI


katso

sivu

Ei kuvaa tai ääntä Ketjussa on liian monta HDMI-laitetta. Vähennä kytkettyjen HDMI-laitteiden lukumäärää. —

HDCP-yhteensopivuustesti epäonnistui.

Kytke vahvistimeen vain sellaisia HDMI-laitteita,

jotka tukevat HDCP-kopioinninsuojausstandardeja.

—

■

Viritin (FM/AM)


katso

sivu

FM-radio kohisee

voimakkaasti.

Johtuu stereolähetyksestä. Esiintyy

joskus, kun lähetysasema on kaukana

tai antenni vastaanottaa heikkoa

signaalia.

Tarkasta antennikytkennät. 23

Käytä korkealaatuista, suuntaavaa FMantennia.

Viritä asema kuuluviin itse. 46

—

FM

Ääni säröytyy eikä

hyvää ääntä saa

hyvälläkään antennilla.

Signaali sisältää monitiesäröä.

Minimoi häiriöt sijoittamalla antenni toiseen

paikkaan.

—

Automaattinen

viritystoiminto ei löydä

asemaa.

Muistiin tallennettuja

asemia ei löydy.

Automaattinen

viritystoiminto ei löydä

asemaa.

Aseman lähetyssignaali on heikko.

Vahvistin on ollut kauan irti

sähköverkosta.

Aseman lähetyssignaali on heikko tai

antennikytkennät ovat löysässä.

Käytä korkealaatuista, suuntaavaa FMantennia.


Viritä asemat uudelleen. 47

Kiristä AM-silmukka-antennin kytkennät ja

käännä sitä.


—

23

AM

Rätiseviä ja sihiseviä

ääniä kuuluu jatkuvasti.

Kuuluu hurisevaa ja

vinkuvaa ääntä

Mukana toimitettu AM-silmukkaantenni

ei ole kytkettynä.

Häiriöt johtuvat salamoinnista,

loistevalaisimista, moottoreista,

termostaateista ja muista

sähkölaitteista.

Kytke AM-silmukka-antenni oikein, vaikka

käyttäisit ulkoantennia.

Käytä ulkoantennia ja maajohtoa. Se auttaa

jonkin verran, mutta häiriöitä on vaikea

poistaa kokonaan.

TV on liian lähellä. Siirrä laitteet kauemmas toisistaan. —

23

23

LISÄTIETOA

Suomi

99 Fi


■

Kauko-ohjain


katso

sivu

Kauko-ohjain ei toimi

(kunnolla).

Väärä käyttöetäisyys tai -kulma.

Kauko-ohjain toimii enintään 6 metrin päässä

projektorista ja enintään 30 asteen kulmassa

etulevystä.

27

Suora auringonvalo tai lamppu (loistevalo

tms.) osuu soittimessa olevaan kaukoohjaussignaalien

vastaanottimeen.

Sijoita laite tarvittaessa muualle. —

Paristot ovat tyhjät. Vaihda kaikki paristot. 4

Toimintatilan valitsin ei ole kunnolla.

Laita kauko-ohjaimen toimintatilan valitsin oikeaan

asentoon. Kun käytät tätä laitetta, laita

toimintatilavalitsin kohtaan EAMP. Kun käytät

ohjelmalähteen valitsimella valittua

ohjelmalähdelaitetta, laita toimintatilavalitsin kohtaan

ESOURCE. Kun käytät televisiota (jonka kaukoohjainkoodi

on ohjelmoitu painikkeelle 3TV), laita

valitsin kohtaan ETV.

—

Zone-asetus on väärä. Valitse ohjattavaksi haluamasi huone. 91

Kauko-ohjauskoodi on ohjelmoitu väärin.

Kauko-ohjaimen ja tämän laitteen kaukoohjaimen

ID-koodit eivät vastaa toisiaan.

Jotkin mallit eivät tottele kauko-ohjausta,

vaikka koodi on oikein.

Ohjelmoi kauko-ohjauskoodi oikein

“List of remote control codes”, käyttöohjeen lopussa

Ohjelmoi saman valmistajan toinen koodi. “List of

remote control codes”, käyttöohjeen lopussa.

Valitse sama koodi kauko-ohjaimeen ja tähän

laitteeseen.

“Opeta” toiminnot yksitellen vahvistimen kaukoohjaimelle.

83

83

93

85

Kauko-ohjain ei “opi”

uusia toimintoja.

Tämän tai toisen kauko-ohjaimen paristot

ovat tyhjät.

Kauko-ohjaimien välinen etäisyys on liian

suuri tai pieni.

Vaihda paristot. 4

Aseta kauko-ohjaimet oikealle etäisyydelle toisistaan. 85

Toisen kauko-ohjaimen signaalikoodaus

tai -modulointi ei sovi tälle kaukoohjaimelle.

Muisti on täynnä.

Toimintoja ei voi “opettaa” vahvistimen kaukoohjaimelle.

Uusia toimintoja ei voi “opettaa”, ennen kuin

muistista on poistettu joitakin toimintoja.

—

89

100 Fi


■

iPod

Huom!

Jos huomaat tiedonsiirtovirheen eikä etulevyn näyttöön ja kuvaruutuvalikkoon tule viestiä, tarkasta iPodin kytkentä (page 22).

Toimintatilan viesti Syy Mitä pitää tehdä

katso

sivu

Loading...

Vahvistin muodostaa parhaillaan iPodyhteyttä.

Vahvistin hakee parhaillaan kappalelistaa

iPod-soittimesta.

Connect error

Vahvistimen ja iPodin välisellä

signaalitiellä on jokin ongelma.

Sammuta vahvistin. Kytke Yamaha iPod -yleistelakka

uudelleen vahvistimen takalevyn DOCK-liittimeen.

22

Resetoi iPod-soittimen asetukset. —

Unknown iPod

Vahvistin ei tunnista kyseistä iPodsoitinta.

Tämä laite tulee seuraavia iPod-malleja: iPod touch,

iPod (Click Wheel, myös iPod classic), iPod nano ja

iPod mini.

—

iPod connected iPod on asennettu Yamaha iPod -

yleistelakkaan (esimerkiksi lisävarusteena

saatavaan malliin YSD-11), joka on

kytketty vahvistimen takalevyn DOCKliittimeen.

Yhteys iPod-soittimen ja

vahvistimen välillä on käyttövalmis.

Disconnected

iPod irrotettiin Yamaha iPod-telakasta

(esimerkiksi lisävarusteena myytävästä

mallista YDS-11), joka on kytketty

vahvistimen takalevyn DOCK-liittimeen.

Kiinnitä iPod Yamaha iPod-telakkaan (esimerkiksi

lisävarusteena myytävään malliin YDS-11), joka on

kytketty vahvistimen takalevyn DOCK-liittimeen.

22

Unable to play

Vahvistin ei pysty toistamaan iPodiin

tallennettuja kappaleita.

Tarkasta, että iPod-soittimen kappaleet ovat

toistokelpoisia.

—

Tallenna toistokelpoisia musiikkitiedostoja iPodsoittimeen.

—

■

Bluetooth


Searching...

Bluetooth-sovittimen ja Bluetooth-laitteen

pariliitoksen muodostus on kesken.

Bluetooth-vastaanottimen ja Bluetoothlaitteen

välinen yhteydenmuodostus on

kesken.

katso

sivu

LISÄTIETOA

Valmis

Canceled

Pariliitos on valmis.

Pariliitos on keskeytetty.

BT connected Langattoman Bluetooth -

audiovastaanottimen (esimerkiksi YBA-

10, myydään erikseen) ja Bluetoothlaitteen

välillä on nyt yhteys.

Disconnected

Bluetooth-laitteen yhteys langattomaan

Yamaha Bluetooth -audiovastaanottimeen

on katkennut (esimerkiksi YBA-10,

myydään erikseen).

No BT receiver

Bluetooth-sovitin ei ole kytkettynä

DOCK-liittimeen.

Kytke langaton Yamaha Bluetooth -audiovastaanotin

(kuten YBA-10, myydään erikseen) DOCK -

liittimeen.

22

Suomi

101 Fi


■

USB


katso

sivu

“Disconnected” on

näkyvissä, vaikka USBlaite

on käytössä.

Vahvistin tunnistaa USB-laitteen

luvattomana laitteena.

Sammuta vahvistin ja kytke se sitten takaisin


55

USB-laitteen

musiikkitiedostot ja

hakemistot eivät näy.

Musiikkitiedostot ja -hakemistot

sijaitsevat muualla kuin FAT-alueella.

Yrität selata hakemistoa, jossa on yli 8

tasoa tai yli 500 tiedostoa.

Sijoita musiikkitiedostot ja -hakemistot FATalueelle.

Muokkaa USB-laitteen tiedostorakennetta. —

—

Vahvistin ei tunnista USBlaitetta.

Kytkettynä oleva USB-laite ei ole USBmassamuistilaite

tai kannettava USBaudiosoitin.

Vahvistin tunnistaa vain USB-massamuistilaitteen

ja kannettavan USB-audiosoittimen. Huomaa, että

joitakin USB-laitteita vahvistin ei tunnista, vaikka

niiden ominaisuudet vastaisivat edellä kuvattua.

55

Vahvistimen saattaa olla helpompi tunnistaa

jotkin laitteet, jos kytket vahvistimen

toimintatilaan vasta sen jälkeen, kun olet kytkenyt

laitteen vahvistimeen.

55

Laite toistaa muun kuin

valitsemasi kohdan.

Laite ei löydä oikeaa

kohdetta

numeropainikkeella 1-8.

"SHUFFLE" kohdassa on asetus "ON". Valitse SHUFFLE - OFF. 56

Kytketty USB-laite on väärä. Kytke oikea USB-laite. 56

Kohteen sisältävää kansiota on muutettu. Ohjelmoi kohde numeropainikkeelle uudestaan. 56


katso

sivu

Please wait

Vahvistin muodostaa parhaillaan yhteyttä

USB-muistilaitteeseen tai kannettavaan

USB-audiosoittimeen.

Se on normaalia. Odota vähän aikaa. —

Disconnected

USB-muistilaite tai kannettava USBaudiosoitin

on irrotettu vahvistimen

USB-liittimestä.

Tarkasta vahvistimen ja USB-laitteen välinen

kytkentä.

—

Vahvistimen ja USB-laitteen välisellä


Sammuta vahvistin. Kytke uudelleen USBmuistilaite

tai kannettava USB-audiosoitin

vahvistimen USB-liittimeen.

25

Yritä palauttaa USB-muistilaitteen tai

kannettavan USB-audiosoittimen perusasetukset.

—

Access error

Vahvistin ei pysty muodostamaan

yhteyttä USB-muistilaitteeseen tai

kannettavaan USB-audiosoittimeen.

Kokeile, toimiiko jokin muu USB-muistilaite tai

kannettava USB-audiosoitin.

—

Vahvistimen ja USB-laitteen välisellä


Sammuta vahvistin. Kytke uudelleen USBmuistilaite

tai kannettava USB-audiosoitin

vahvistimen USB-liittimeen.

25

Yritä palauttaa USB-muistilaitteen tai

kannettavan USB-audiosoittimen perusasetukset.

—

Empty Memory!

Numeropainikkeelle ei ole ohjelmoitu

mitään.

Ohjelmoi kohde numeropainikkeelle. 56

Not found! Laite ei löydä ohjelmoitua kohdetta. Kytke oikea USB-laite. 56

Ohjelmoi kohde numeropainikkeelle uudestaan. 56

102 Fi


■

AUTO SETUP

Ennen AUTO SETUP -asetusvalintaa

Virheviesti Syy Mitä pitää tehdä

katso

sivu

Connect MIC!

Asetusvalintaan käytettävä mikrofoni ei ole

kytkettynä.

Kytke mukana toimitettu mikrofoni

etulevyn OPTIMIZER MIC -liittimeen.

29

Unplug HP! Kuulokkeet ovat kytkettyinä. Irrota kuulokkeet. —

Memory Guard! Tämän laitteen asetukset ovat suojattuja. Valitse Memory Guard - Off. 76

AUTO SETUP -asetusvalinnan aikana

Virheviesti Syy Mitä pitää tehdä

katso

sivu

E-1:NO FRONT SP

Vahvistin ei löydä vasenta ja oikeaa

etukanavaa.

Tarkista etukaiuttimien kytkennät. 12

E-2:NO SUR SP SP Vahvistin ei löydä takakanavia. Tarkasta takakaiuttimien kytkennät. 12

E-3:NO PRNS SP Vahvistin ei löydä etutehostekanavia. Tarkasta etutehostekaiuttimien kytkennät. 12

E-4:SBR.SBL

Vahvistin löytää vain oikeanpuoleisen

takatehostekanavan.

Jos sinulla on vain yksi takatehostekaiutin,

kytke se SURROUND BACK (SINGLE) -

kaiutinliittimeen.

12

E-5:NOISY Taustahäly on liian voimakas. Huoneessa tulee olla hiljaista Auto Setup -


Kytke pois käytöstä muut sähkölaitteet,

kuten ilmastointi, tai siirrä laite kauemmas

vahvistimesta.

—

—

E-6:CHECK SUR.

Takatehostekaiutin/-kaiuttimet ovat

kytkettyinä, vaikka takakaiuttimet eivät ole.

Jos käytössä on 1 tai 2 takatehostekaiutinta,

vahvistimeen on kytkettävä myös

takakaiuttimet.

13

E-7:NO MIC

Mikrofoni on irronnut asetusten Auto Setup

-automaattivalinnan aikana.

Kytke mukana toimitettu mikrofoni

etulevyn OPTIMIZER MIC -liittimeen.

29

E-8:NO SIGNAL Mikrofoni ei pysty paikantamaan testiääntä. Tarkista mikrofonin sijainti. 29

Tarkista kaiutinkytkennät ja kaiuttimien

sijoittelu.

Mikrofoni tai OPTIMIZER MIC -liitin voi

olla viallinen. Ota yhteys Yamahajälleenmyyjään

tai -huoltoon.

12

—

LISÄTIETOA

E-9:USER CANCEL

Asetusten Auto Setup -automaattivalinta

keskeytyi, koska teit toimintoon

vaikuttavan asetusmuutoksen

automaattivalinnan aikana.

Käynnistä Auto Setup uudelleen. 29

E-10:INTERNAL ERROR Vahvistimen sisäinen virhe. Käynnistä Auto Setup uudelleen. 29

AUTO SETUP -asetusvalinnan jälkeen

Varoitus (WARNING) Syy Mitä pitää tehdä

katso

sivu

W-1:OUT OF PHASE

W-2:OVER 24m (80ft)

Kaiuttimien napaisuus on väärä. Kaiutin

saattaa aiheuttaa sen, että virheviesti tulee

näkyviin, vaikka kaiuttimet olisi kytketty

oikein.

Kaiuttimen etäisyys kuuntelupaikasta on yli

24 metriä.

Tarkista kaiutinkytkennät (+ / -). 12

Sijoita kaiutin lähemmäs kuuntelupaikkaa. —

Suomi

103 Fi


W-3:LEVEL ERROR

Kahden tai useamman kaiuttimien

perusäänenvoimakkuudessa (eli

kaiutintasossa) on liian suuri ero.

Tarkista kaiuttimien sijoittelu. —

Tarkasta kaiutinkytkennät. 12

Valitse äänentoistoltaan samantyyppiset

kaiuttimet.

—

Säädä subwooferin tasoa

(perusäänenvoimakkuutta).

29

Huom!

• Jos näyttöön tulee ERROR tai WARNING , käynnistä Auto Setup -asetusvalinta uudelleen.

• Jos näkyviin tulee varoitusviesti W-2 tai W-3, laite ottaa valitsemansa asetukset käyttöön, mutta ne eivät välttämättä ole parhaat

mahdolliset.

• Kaiutintyyppi saattaa aiheuttaa sen, että näkyviin tulee varoitus W-1, vaikka kaiutinkytkennät ovat oikein.

• Jos virheilmoitus E-10 tulee toistuvasti, ota yhteys Yamaha-huoltoon.

104 Fi

PERUSASETUKSET

Tällä toiminnolla voit palauttaa käyttöön laitteen perusasetukset.

Huom!

Perusasetukset

• Tämä toiminto palauttaa kaikkiin (myös SET MENU -valikon) kotiin perusasetukset.

• Perusasetukset valikoituvat käyttöön, kun seuraavan kerran kytket vahvistimen toimintatilaan.

y

Voit missä tahansa vaiheessa perua perusasetusten käyttöönoton painamalla etulevyn AMASTER ON/OFF -painikkeen OFF -

asentoon.

1 Kytke tämä laite pois toimintatilasta

painamalla etulevyn AMASTER ON/OFF -

painike ylös OFF-asentoon.

2 Pidä painettuna OSTRAIGHT, kun kytket

tämän laitteen toimintatilaan painamalla

AMASTER ON/OFF -painike alas ONasentoon.


tulee ADVANCED SETUP-valikko.

STRAIGHT


EFFECT

MASTER

3 Valitse NPROGRAM -säädintä pyörittämällä

INITIALIZE.

INITIALIZE

CANCEL

LISÄTIETOA

4 Painele OSTRAIGHT, kunnes valittuna on

ALL.

INITIALIZE

ALL

y

Valitse CANCEL, jos haluat keskeyttää perusasetusten

palautuksen tallentamatta tähän mennessä tehtyjä

valintoja.

5 Vahvista valintasi ja sammuta tämä laite

painamalla etulevyn AMASTER ON/OFFpainike

ylös OFF-asentoon.

Suomi

105 Fi

SANASTO

Sanasto

■ Audion ja videon tahdistus

Huulisynkronointi on tekninen termi, jolla viitataan audioja

videosignaalin tahdistamiseen jälkituotannossa ja

ohjelman näyttämisen aikana. Audio- ja videosignaalin

tahdistaminen on monimutkainen prosessi, mutta HDMIversio

1.3 sisältää automaattisen tahdistuksen, jonka

avulla tahdistus tapahtuu tarkasti ja automaattisesti ilman

käyttäjän tekemiä säätöjä.

■ BI AMP -vahvistus

Kaksoisvahvistuksessa käytetään kahta vahvistinta

yhdelle kaiuttimelle. Yksi vahvistinaste kytketään

kaiuttimen bassoelementtiin, toinen keski- ja ylä-ääniseen.

Näin yhden vahvistinasteen ohjattavaksi jää tavallista

kapeampi taajuusalue. Se helpottaa vahvistimen kuormaa

ja vähentää vahvistimen haitallista vaikutusta ääneen.

Jakosuodattimessa on kaksi osaa: alipäästösuodatin (LPF)

ja ylipäästösuodatin (HPF). Alipäästösuodatin päästää

kaiuttimeen vain rajataajuutta matalammat taajuudet ja

leikkaa suuremmat taajuudet pois. Ylipäästösuodatin

toimii vastaavalla tavalla, mutta päästää kaiuttimeen

rajataajuutta suuremmat ylätaajuudet.

■ Komponenttivideosignaali

Komponenttivideosignaalissa on kolme osaa: Y tarkoittaa

luminanssi- eli valoisuusosaa, PB ja PR tarkoittavat

krominanssi- eli väriosia. Signaalit kulkevat omissa

“kanavissaan”, minkä ansiosta kuvan värit ovat erittäin

hyvät. Signaalista käytetään myös nimitystä

“värierosignaali”, koska luminanssi- eli kirkkausosa on

erotettu krominanssi- eli väriosasta. Vahvistin antaa

komponenttisignaalia ainoastaan komponenttiliitännästä,

joten jos haluat hyödyntää tätä signaalia, televisiossa

(näyttölaitteessa) täytyy olla komponenttivideosignaalin

tulo- eli ottoliittimet.

■ Komposiittivideosignaali

Tavallinen video- eli komposiittivideosignaali sisältää

tiedot kuvan kolmesta perustekijästä: väristä, kirkkaudesta

ja synkronoinnista. Tiedot “pakataan” yhteen ja siirretään

laitteesta toiseen yhden kaapelin välityksellä

komposiittivideoliittimien kautta.

■ Deep Color

Deep Color -syväväri tarkoittaa näyttölaitteiden eri

värisyvyyksiä, jotka ovat vähintään 24-bittisiä aiempien

HDMI-spesifikaatioiden mukaan. Ylimääräinen

värisyvyys mahdollistaa HDTV- ja muissa näyttölaitteissa

miljoonien sijasta miljardit värit. Lisäksi se poistaa värien

porrastukset ja näin mahdollistaa tasaiset väriliukumat eri

värien välillä. Suurempi kontrastisuhde mahdollistaa

entistä useampien harmaasävyjen toistamisen mustan ja

valkoisen värin välillä. Deep Color lisää myös

käytettävien värien lukumäärää RGB- ja YCbCrväriavaruuksien

määrittämissä rajoissa.

■ Dolby Digital

Dolby Digital on digitaalinen tilaäänijärjestelmä. Ääni on

koodattu useampaan erilliseen kanavaan; siitä tulee

nimitys monikanavaääni. Dolby Digital sisältää 5 täyden

taajuusalueen kanavaa: kolme etukanavaa (vasen, oikea ja

keskikanava) ja kaksi takakanavaa (stereo). Lisäkanavan

nimi on LFE (low frequency effect), ja se sisältää

matalataajuiset bassotehosteet. Vaillinaisen

taajuusalueensa vuoksi kanavan numeerisena tunnuksena

on 0.1. Takakanaviin ohjataan 2-kanavainen stereoääni. Se

mahdollistaa Dolby Surround-ääntä tarkemmat liikkuvien

kohteiden äänet ja tilaäänitehosteet . Dynamiikka-alue on

suurimman ja pienimmän äänenvoimakkuuden välinen

ero. Viiden täydellisen äänikanavan mahdollistama laaja

dynamiikka ja digitaalisen äänenkäsittelyn mahdollistama

tarkka äänensuuntaus tekevät tilanteista uskomattoman

todellisen kuuloisia. Vahvistin tekee äänimaisemasta juuri

sellaisen kuin haluat: monoäänestä 5.1-kanavaiseen.

■ Dolby Digital EX

Dolby Digital EX luo 6 täyden taajuusalueen lähtökanavaa

5.1-kanavaisesta äänestä. Se tapahtuu matrix-dekooderilla,

joka jakaa alkuperäisen tallenteen kaksi takakanavaa

kolmeen osaan. Parhaiten Dolby Digital EX -dekooderi

käsittelee elokuvien Dolby Digital Surround EX-ääntä.

Lisäkanava täydentää äänimaiseman dynamiikkaa ja

uskottavuutta erityisesti silloin, kun äänimaisemassa on

kuuntelijan “yli lentävää” tai “ympärillä kiertävää” ääntä.

■ Dolby Digital Plus

Dolby Digital Plus on edistyksellinen äänitekniikka, joka

on kehitetty teräväpiirtoisia ohjelmia ja medioita varten,

kuten HD-lähetykset, HD DVD ja Blu-ray. Se on valittu

HD DVD -tallenteiden audiostandardiksi ja

vaihtoehtoiseksi audiostandardiksi Blu-ray -levyille.

Tekniikan avulla saadaan monikanavaääni ja toisistaan

itsenäiset äänikanavat. Jopa nopeutta 6.0 Mbps tukeva

Dolby Digital Plus pystyy ylläpitämään 7.1 erillistä

audiokanavaa samaan aikaan. HDMI-version 1.3 tukema

ja tulevaisuuden optisille levysoittimille sekä AVvahvistimille

suunniteltu Dolby Digital Plus on täysin

yhteensopiva nykyisten monikanavaisten

äänentoistolaitteistojen kanssa, jotka käyttävät Dolby

Digital-formaattia.

■ Dolby Pro Logic II

Dolby Pro Logic II on pitkälle kehitetty tekniikka, jolla

dekoodataan monia Dolby Surround -ohjelmalähteitä. Se

erottelee äänet viiteen erilliseen kanavaan: vasen ja oikea

pääkanava, keskikanava sekä vasen ja oikea takakanava.

Perinteinen Pro Logic -tekniikkahan kykenee

ylläpitämään ainoastaan yhtä takakanavaa. Ohjelmassa on

kolme apuohjelmaa: "Music mode" musiikille, "Movie

mode" elokuville ja "Game mode" peleille.

■

Dolby Pro Logic IIx

106 Fi

Sanasto

Dolby Pro Logic IIx on uusi tekniikka, jonka avulla sekä

kaksi- että monikanavainen ääni voidaan ohjata useaan,

erillisen äänikanavaan. Ohjelmassa on kolme apuohjelmaa:

"Music mode" musiikille, "Movie mode" elokuville (vain 2-

kanavaiselle äänelle) ja "Game mode" peleille.

■ Dolby Surround

Dolby Surround on neljää kanavaa hyödyntävä

analoginen tallennusmenetelmä, jolla saadaan

todentuntuiset ja dynaamiset äänitehosteet. Käytössä ovat

vasen ja oikea pääkanava (stereo), keskikanava (mono)

dialogia varten ja takakanava (mono) erikoistehosteita

varten. Takakanavan taajuusalue on pieni. Dolby

Surround on laajasti käytetty: Lähes kaikissa

videokasettiohjelmissa ja LD-levyissä sekä monissa

televisio- ja kaapelitelevisiolähetyksissä on dolby

Surround -ääni. Laitteen Dolby Pro Logic -dekooderi

käsittelee signaalin siten, että äänenvoimakkuus on vakaa

kussakin kanavassa, joten “liikkuva” ääni erottuu ja

paikantuu hyvin.

■ Dolby TrueHD

Dolby TrueHD on edistyksellinen, häviötön

audiotekniikka, joka on kehitetty suuriresoluutioisille

levytallenteille, kuten HD DVD ja Blu-ray.

Audiostandardi on valittu pakolliseksi HD DVD -

tallenteille ja valinnaiseksi Blu-ray-tallenteille.

Tekniikalla saadaan bitilleen samanlainen ääniraita kuin

studion masterversio on. Näin kotiteatteriin saadaan

suuriresoluutioinen ääni. Jopa nopeutta 18,0 Mbps tukeva

Dolby TrueHD pystyy ylläpitämään 8 erillistä

audiokanavaa (24 bit/96 kHz) samaan aikaan. HDMIversion

1.3 tukema ja tulevaisuuden optisille

levysoittimille sekä AV-vahvistimille suunniteltu Dolby

TrueHD on täysin yhteensopiva nykyisten

monikanavaisten äänentoistolaitteistojen kanssa, jotka

käyttävät Dolby Digital -formaattia.

■ DSD

Direct Stream Digital (DSD) tallentaa audiosignaalit

digitaaliselle tallennusmedialle, kuten Super Audio CDlevylle.

DSD-tekniikka tallentaa signaalit yksibittisinä

suurella näytetaajuudella (2.8224 MHz).

Kohinanmuotoilu ja ylinäytteistys vähentävät säröä, joka

on yleistä suurella näytetaajuudella. Suuren

näytetaajuuden ansiosta saadaan parempi äänenlaatu kuin

tavallisella CD-levyllä olevalla PCM-äänellä.

■ DTS 96/24

DTS 96/24 on ennenkuulemattoman laadukas

monikanavaääni, jota voidaan tallentaa DVD Video -

levylle. Kaikki tavallisetkin DTS-dekooderit pystyvät

käsittelemään sitä. Numero 96 tarkoittaa näytetaajuutta

96 kHz (yleensä näytetaajuus on vain 48 kHz). 24

tarkoittaa 24 bitin sanapituutta.

DTS 96/24 -tallenteen äänenlaatu vastaa alkuperäistä 96/

24-masterversiota. Formaatti voidaan tallentaa DVD

Video -levylle 5.1-kanavaiseen muotoon elokuvien ja

musiikkiohjelmien ääneksi.

■ DTS Digital Surround

DTS digital surround on 6,1-kanavainen digitaaliääni,

joka kehitettiin korvaamaan elokuvien analogiset

ääniraidat. DTS-äänen suosio maailman

elokuvateattereissa kasvaa nopeasti. DTS, Inc. -yhtiö on

kehittänyt kotiteatterijärjestelmän, jonka ansiosta voit

nauttia massiivisesta, aitoa tilantuntua luovan DTS digital

surround -äänen laadusta myös kotonasi. Tämä järjestelmä

toistaa käytännössä häiriöttömästi 6-kanavaisen äänen

(teknisesti vasen ja oikea pääkanava, keskikanava, kaksi

takakanavaa, LFE-kanava (subwoofer, 0.1) eli 5.1

kanavaa). Tässä vahvistimessa on DTS-ES -dekooderi,

joka pystyy toistamaan 5.1-kanavaisen äänen 6.1-

kanavaisena, koska se ottaa käyttöön ylimääräisen

takakeskikanavan.

■ DTS Express

DTS Express on edistyksellinen audiotekniikka, joka on

valinnainen Blu-ray- ja HD DVD-levyillä. Sillä saadaan

erittäin laadukas, vähäisen bittimäärän ääni, joka on

optimoitu verkkokäyttöön (suoratoistoon) ja

internetsovelluksiin DTS Express on vaihtoehtoinen

(Secondary Audio) ääniominaisuus Blu-ray-levyllä ja

aliääniraita (Sub Audio) HD DVD-levyillä. Näillä

toiminnoilla saadaan toimitettuja kommenttiraitoja

(esimerkiksi elokuvan ohjaajan kommenttiraita) internetin

tai muun jakeluväylän kautta. DTS Express -signaalit

yhdistetään soitinlaitteessa varsinaiseen ääniraitaan, ja

soitinlaite lähettää molemmat AV-vahvistimeen

digitaalisen koaksiaali-, digitaalisen optisen tai analogisen

audioliittimen kautta.

■ DTS-HD High Resolution Audio

DTS-HD High Resolution Audio on edistyksellinen


levymedioille, kuten HD DVD ja Blu-ray. Audiostandardi

on valittu valinnaiseksi HD DVD -tallenteille ja Blu-raytallenteille.

Tekniikalla saadaan ääni, jota ei käytännössä

pysty erottamaan alkuperäisestä. Näin kotiteatteriin

saadaan suuriresoluutioinen ääni. Jopa nopeutta 3,0 Mbps

(HD DVD) ja 6.0 Mbps (Blu-ray) tukeva DTS-HD High

Resolution Audio pystyy ylläpitämään 7.1 erillistä



levysoittimille sekä AV-vahvistimille suunniteltu DTS-HD

High Resolution Audio on täysin yhteensopiva nykyisten


käyttävät DTS Digital Surround -formaattia.

Suomi

LISÄTIETOA

107 Fi

Sanasto

■ DTS-HD Master Audio

DTS-HD Master Audio on edistyksellinen, häviötön


levymedioille, kuten HD DVD ja Blu-ray. Audiostandardi

on valittu pakolliseksi HD DVD -tallenteille ja Blu-raytallenteille.

Tekniikalla saadaan bitilleen samanlainen

ääniraita kuin studion masterversio on. Näin kotiteatteriin

saadaan suuriresoluutioinen ääni. Jopa nopeutta 18,0

Mbps (HD DVD) ja 24,5 Mbps (Blu-ray) tukeva DTS-HD

Master Audio pystyy ylläpitämään 7.1 erillistä



levysoittimille sekä AV-vahvistimille suunniteltu DTS-HD

Master Audio on täysin yhteensopiva nykyisten


käyttävät DTS Digital Surround -formaattia.

■ HDMI

HDMI (High-Definition Multimedia Interface) on

elektroniikka-alan ensimmäinen pakkaamaton, täysin

digitaalinen AV (audio/ video) -liitäntä. Sen avulla

voidaan liittää toisiinsa AV-lähde (kuten digisovitin tai

vahvistin) ja AV-näyttölaite (kuten digitaalitelevisio).

HDMI-standardi mahdollistaa tavallisen, tavallista

paremman ja teräväpiirtoisen videosignaalin sekä

monikanavaisen digitaaliäänen siirtämisen yhtä ja samaa

kaapelia pitkin. HDMI välittää kaikkia ATSC HDTV -

standardeja ja tukee 8-kanavaista digitaaliääntä, jonka

kaistanleveydessä on tilaa tulevia parannuksia ja

vaatimuksia varten.

Kun käytössä on myös digitaalisen sisällön

suojaustekniikka HDCP (High-bandwidth Digital Content

Protection), HDMI tarjoaa kuvalle ja äänelle turvallisen

väylän, joka täyttää sisällöntuottajien ja

järjestelmätoimintojen turvallisuusvaatimukset.

Lisätietoja HDMI:stä löydät HDMI-verkkosivustolta

“http://www.hdmi.org/”.

■ LFE 0.1 -kanava

Kanava sisältää matalataajuiset äänitehosteet. Sen

taajuusalue on 20 Hz - 120 Hz. Dolby Digital- ja DTS 5.1/

6.1 -monikanavaäänen muiden kanavien taajuusalueisiin

verrattuna LFE-kanava on “vajaa”, ja siksi kanavan

numeerinen merkintä on 0.1.

■ MP3

Yksi MPEGin käyttämistä audiopakkausmenetelmistä.

Siinä käytetään palautumatonta pakkausmenetelmää, jolla

saadaan tehokas pakkaussuhde poistamalla äänestä niitä

taajuuksia, joita ihmiskorva ei kuule. Pakkaustehoksi

ilmoitetaan 1/11 (128 kilobittiä sekunnissa), mutta samalla

säilyy musiikin CD-laatuinen taso.

■ Neo:6

Neo:6 purkaa tavallisen 2-kanavaisen äänen 6-kanavaista

äänentoistoa varten erikoisdekooderilla. Kaikki kanavat

pystyvät käsittelemään koko taajuusalueen, ja kanavien

erottelu on lähes yhtä tarkkaa kuin aidossa

monikanavaäänessäkin. Ohjelmassa on kaksi

apuohjelmaa: "Music mode" musiikille, "Cinema mode"

elokuville.

■ LPCM (lineaarinen PCM)

Lineaarinen PCM on signaaliformaatti, jossa analoginen

ääni muutetaan digitaaliseksi, tallennetaan ja siirretään

ilman minkäänlaista pakkausta. Tämä on CD- ja DVDäänen

äänitysmenetelmä. PCM-järjestelmässä

analogiasignaalista otetaan näytteitä tietyin väliajoin.

Pulssikoodimodulaatio tarkoittaa, että signaali koodataan

“pulsseiksi” ja moduloidaan ennen tallentamista.

■ Näytetaajuus l. näytteenottotaajuus ja

kvantisoidut bitit

Ennen kuin analoginen äänisignaali voidaan muuttaa

digitaaliseksi, siitä täytyy ottaa näyte tietyin väliajoin (x

kertaa sekunnissa). Näytteenoton taajuus on muodostuvan

digitaaliäänen näytetaajuus (ilmaistaan hertseissä, Hz).

Näytteet ovat äänentasoja, jotka kvantisoidaan eli

muutetaan biteksi (ykkösistä ja nollista koostuviksi

lukusarjoiksi). Näytetaajuus määrää sen, kuinka laaja

äänialue voidaan toistaa. Bittien lukumäärästä riippuu,

mikä on äänen dynamiikka eli suurimman ja pienimmän

äänenvoimakkuuden erotus. Periaatteessa seuraava

nyrkkisääntö pätee: mitä suurempi näytetaajuus, sen

laajempi äänialue ja mitä enemmän bittejä, sen tarkempi

äänentasojen toisto.

■ S-video

S-videosignaalissa kuvan tekijät on jaettu kahteen

ryhmään: Y-signaali tarkoittaa luminanssi- eli

kirkkausosaa, C-signaali krominanssi- eli väriosaa. .

S VIDEO -kytkennässä häviö on siirtymisen aikana

vähäisempää ja siksi tallentuvan ja toistuvan kuvan laatu

on parempi.

■ WAV

Windows-standardin audiotiedostoformaatti, joka

määrittää tallennustavan digitaalidatalle, joka on saatu

muuttamalla audiosignaaleja. Se ei määrää pakkaustapaa

(eli koodaustapaa), joka näin ollen voidaan valita vapaasti.

Perusoletuksen mukaan se on yhteensopiva PCMmenetelmän

kanssa (ei pakkausta) ja joidenkin

pakkaustapojen kanssa, myös ADPCM-menetelmän

kanssa.

■ WMA

Microsoft Corporationin kehittämä äänenpakkaustapa.

Siinä käytetään palautumatonta pakkausmenetelmää, jolla

saadaan tehokas pakkaussuhde poistamalla äänestä niitä

taajuuksia, joita ihmiskorva ei kuule. Pakkaustehoksi

ilmoitetaan 1/22 (64 kilobittiä sekunnissa), mutta samalla

säilyy musiikin CD-laatuinen taso.

108 Fi

Sanasto

■ “x.v.Color”

Väriavaruusstandardi, jota HDMI-versio 1.3 tukee. Se on

sRGB-väriavaruutta laajempi ja sallii sellaisten värien

toistamisen, joiden toisto oli ennen mahdotonta. x.v.Color

on yhteensopiva sRGB-standardien väreihin, mutta se

laajentaa väriavaruutta ja pystyy näin toistamaan entistä

aidommat, luonnollisemmat kuvat. Se vaikuttaa etenkin

pysäytyskuvien ja tietokonegrafiikan toistossa.

LISÄTIETOA

Suomi

109 Fi

ÄÄNIKENTTÄOHJELMAT


■ Äänikentän tekijät

Livenä kuultu soittimen ääni on täyteläinen ja vahva; sen

saavat aikaan seinien aiheuttamat lukuisat heijastukset.

Samaiset heijastukset mahdollistavat sen, että me

kuuntelijat pystymme mieltämään soittajan sijainnin

lisäksi kuuntelutilan koon ja muodon.

Kaikenlaisissa kuunteluympäristöissä on soittimesta

lähtevän suoran äänen lisäksi kahdenlaisia

ääniheijastumia. Äänten yhteistulosta kutsutaan

äänikentäksi.

Varhaiset heijastukset

Erittäin pian, 50-100 millisekuntia suoran äänen

aistimisen jälkeen, kuulemme ne äänet, jotka ovat

heijastuneet vain yhdestä pinnasta, kuten ensimmäisenä

vastassa olleesta seinästä tai katosta. Ensiheijastusten

muodostumishetken määrää kuunteluympäristö. Niiden

mukana kulkeutuu tärkeitä tietoja äänestä; itse asiassa ne

lisäävät selkeyttä suoraan ääneen.

Jälkikaiunta

Jälkikaiunnan muodostavat ne äänet, jotka ovat

heijastuneet useammasta pinnasta (esim. seinästä ja/tai

katosta). Nämä lukuisat heijastukset sekoittuvat toisiinsa

ja muodostavat äänen pitkäkestoisen “jälkihehkun”.

Tällaiset äänet eivät ole suuntautuneita, ja ne heikentävät

suoran äänen selkeyttä.

Suora ääni, aikaiset heijastukset ja jälkikaiunta yhdessä

mahdollistavat sen, että pystymme kuulon avulla

päättelemään huoneen koon ja muodon. Juuri tällaisia

tietoja tuottaa myös vahvistimen digitaalinen

ääniprosessori, ja lopputuloksena on alkuperäisen

äänikentän lähes tarkka kopio.

Jos pystyisit saamaan aikaan tietynlaisia ensiheijastuksia

ja tietyn jälkikaiunnan, voisit luoda itsellesi minkä tahansa

kuunteluympäristön äänikentän. Olohuoneen akustiikka

menettäisi merkityksensä, tilalle tulisi konserttisalin,

tanssilattian tai minkä tahansa muun tilan akustiikka.

Tällainen äänikenttien luominen on mahdollista Yamahan

digitaalisella ääniprosessorilla!

■ CINEMA DSP

Dolby Surround ja DTS kehitettiin toimimaan

elokuvateattereissa, joissa on monta kaiutinta ja tietty

akustinen ympäristö. Kotioloissa ääni kohtaa erilaisen ja

aina ainutlaatuisen tilan: tuskin löytyy kahta täysin

samanlaista kuunteluhuonetta. Yamahan CINEMA DSP -

ohjelmat, jotka perustuvat todellisissa kuuntelutiloissa

tehtyihin mittauksiin, hyödyntävät Yamahan omaa

äänikenttätekniikkaa ja digitaaliaudiojärjestelmiä.

Tuloksena on samanlainen kuvan ja äänen maailma kuin

elokuvateattereissa - kotiin kuljetettuna.

■ CINEMA DSP 3D

Äänikenttädata sisältää mittaamalla saadut tiedot

äänikuvan korkeudesta. CINEMA DSP 3D toistaa tarkasti

äänikuvan korkeuden ja näin luo tarkan, intensiivisen

stereoäänikuvan huoneeseen.

■ SILENT CINEMA

Yamahan kehittämä äänikenttäohjelma (DSP) luo aidon ja

uskottavan äänimaiseman kuulokkeisiin. Jokainen DSPohjelma

sisältää tarkkaan lasketut parametrit, jotta

jokainen äänimaisema kuulostaisi aidolta myös

kuulokkeiden kautta kuunneltuna.

■ Virtual CINEMA DSP

Yamahan kehittämä Virtual CINEAM DSP -algoritmi

loihtii kuuluviin DSP-äänikenttäohjelman tilatehosteet,

vaikka käytössä ei olisikaan takakaiuttimia. Ohjelma

korvaa ne “virtuaalisilla kaiuttimilla”. Virtual CINEMA

DSP luo keinotekoisen äänikenttäohjelman tilavaikutelmat

kuuluviin, vaikka käytössä olisi vain kaksi pääkaiutinta

eikä keskikaiutinta lainkaan!

■ Compressed Music Enhancer

Vahvistimen Compressed Music Enhancer on pakatun

musiikin tehostaja. Se luo harmoniset ylä-äänet, jotka

puuttuvat pakatusta äänitiedostosta. Korkeiden äänien ja

matalien äänien puuttuminen ”latistaa” äänikuvaa. Tämän

puutteen kompensoiminen parantaa äänen kokonaiskuvaa.

110 Fi

PARAMETRINEN TAAJUUSKORJAIN

Parametrinen taajuuskorjain

Tämä laite käyttää YPAO (Yamaha Parametric Room

Acoustic Optimizer) -tekniikkaa, jonka avulla se säätää

parametrisen taajuuskorjaimen taajuusominaisuudet sinun

kuunteluhuoneeseesi sopiviksi. YPAO perustaa valinnat

kolmeen tekijään: taajuus, taso ja Q-arvo (hyvyysluku).

Näin se pystyy säätämään taajuusominaisuudet erittäin

tarkasti.

■ Q-factor - Hyvyysluku

Tietyn taajuuskaistan leveys ilmoitetaan hyvyyslukuna.

Tälle ominaisuudelle voidaan valita arvo väliltä 0,5 - 10.

■ Taajuus

Tätä ominaisuutta voidaan säätää terssin (1/3 oktaavin)

tarkkuudella välillä 32 Hz - 16 kHz.

YPAO säätää taajuusominaisuudet sopivaksi juuri sinun

kotiteatterihuoneeseesi. Se käyttää edellä mainittuja

kolmea tekijää säätäessään parametrikorjaimen jokaisen

korjauskaistan. Jokaista kanavaa varten on 7 kaistaa.

Monen kaistan käyttö mahdollistaa taajuusominaisuuksien

säädön tarkasti (kuva 2). Jos käytössä olisi vain yksi

kaista, säätö jäisi epätarkaksi (kuva 1).

■ Gain

Tätä ominaisuutta voidaan säätää 0,5 desibelin

tarkkuudella välillä -20 - +6 dB.

Kuva 1

Taajuusominaisuudet

korjauksen jälkeen

Gain

Kaista 1

Alkuperäinen

taajuusominaisuus

Taajuus

LISÄTIETOA

Kuva 2

Gain

Taajuusominaisuudet

korjauksen jälkeen

Kaista 1

Taajuus

Kaista 2

Alkuperäinen

taajuusominaisuus

Suomi

111 Fi

TEKNISET TIEDOT

Tekniset tiedot

AUDIO-OSA

• Minimi RMS-lähtöteho (etu, keski, taka, takatehoste)

20 Hz - 20 kHz, 0,04% THD, 8 Ω ..................................... 130 W

• Dynaaminen teho (IHF)

8/6/4/2 Ω ....................................................... 160/195/255/335 W

• Maksimiteho (JEITA)

[mallit Asia, General, China, Korea]

1 kHz, 10% THD, 8 Ω ....................................................... 175 W

• Maksimi lähtöteho [Eurooppa]

1 kHz, 0,7% THD, 4 Ω ...................................................... 180 W

• Dynaaminen yliohjausvara

8 Ω ....................................................................................... 0,9 dB

• IEC-lähtöteho [mallit U.K ja Europe]

1 kHz, 0,04% THD, 8 Ω .................................................... 130 W

• Vaimennuskerroin (IHF)

1 kHz, 8 Ω .......................................................... 150 tai enemmän

• Tuloherkkyys / Tuloimpedanssi

PHONO .................................................................. 3.5 mV/47 kΩ

CD, jne. ................................................................. 200 mV/47 kΩ

MULTI CH INPUT ............................................... 200 mV/47 kΩ

• Maksimitulojännite

PHONO (1 kHz, 0.1% THD) ........................ 60 mV tai enemmän

CD, jne. (1 kHz, 0.5% THD) .......................... 2.4 V tai enemmän

• Nimellinen lähtöjännite / Lähtöimpedanssi

OUT (REC) ........................................................... 200 mV/900 Ω

PRE OUT ................................................................. 1.0 V/1.2 kΩ

SUBWOOFER ......................................................... 2.0 V/1.2 kΩ

ZONE 2/ZONE 3 OUT ............................................ 1.0 V/1.4 kΩ

• Kuulokeliitin Nimellinen lähtöteho/Impedanssi

CD, jne. (1 kHz, 40 mV, 8 Ω) ............................... 150 mV/100 Ω

• Taajuusvaste

CD etukanaviin, Pure Direct .............. 10 Hz - 100 kHz, +0/–3 dB

• RIAA taajuuspoikkeama

PHONO (20 Hz - 20 kHz) ............................................ 0 ± 0.5 dB

• Harmoninen kokonaissärö

PHONO OUT (REC)-liittimeen

(20 Hz - 20 kHz, 1 V) .............................. 0.02% tai vähemmän

CD, jne etukanaviin

(20 Hz - 20 kHz, 65 W, 8 Ω) .................... 0.04% tai vähemmän

• Häiriöetäisyys (IHF-A)

PHONO (5 mV) etukanaviin

[Australia, U.K., Europe] ............................... 81 dB tai enemmän

[muut mallit] .................................................. 86 dB tai enemmän

CD, etc. (250 mV) etukanaviin .................... 100 dB tai enemmän

• Jäännöskohina (IHF-A Network)

Front L/R .................................................... 150 µV tai vähemmän

• Kanavaerottelu (1 kHz/10 kHz)

PHONO (shortened) Front L/R -etukanavaan ...... 60 dB/55 dB tai

enemmän

CD, jne. (5.1 kΩ shortened)

etukanaviin ....................................... 60 dB/45 dB tai enemmän

• Sävynsäätö (Front L/R, Center, Subwoofer)

BASS Korostus/vaimennus ....................................... ±6 dB/50 Hz

BASS Muuttumistaajuus ................................................... 350 Hz

BASS Korostus/vaimennus ..................................... ±6 dB/20 kHz

TREBLE Muuttumistaajuus ............................................. 3.5 kHz

• Zone 2/Zone 3 Sävynsäätö (Front L/R)

BASS Korostus/vaimennus ................................... ±10 dB/100 Hz

BASS Muuttumistaajuus ................................................... 450 Hz

BASS Korostus/vaimennus ................................... ±10 dB/10 kHz

TREBLE Muuttumistaajuus ............................................. 2,0 kHz

• Suodatinominaisuudet (fc=40/60/80/90/100/110/120/160/200 Hz)

Ylipäästösuodatin (etu, keski, taka, takatehoste) .......... 12 dB/okt.

Alipäästösuodatin (Subwoofer) .................................... 24 dB/okt.

Video-osa

• Videoformaatti (harmaa tausta)

[U.S.A., Canada, General, Korea] ....................................... NTSC

[U.K., Europe, Australia, Asia, China] ................................... PAL

• Videoformaatti (videomuunnos) .................................... NTSC/PAL

• Signaalin taso

Komposiitti ................................................................ 1 Vp-p/75 Ω

S-video ............................ 1 Vp-p/75 Ω (Y), 0.286 Vp-p/75 Ω (C)

Komponentti ................. 1 Vp-p/75 Ω (Y), 0.7 Vp-p/75 Ω (PB/PR)

• Maksimitulotaso (Video Conversion Off)

........................................................................ 1,5 Vp-p tai enemmän

• Häiriöetäisyys (Video Conversion Off)

.............................................................................60 dB tai enemmän

• Taajuusvaste (MONITOR OUT)

Komponentti (Video Conversion Off)

............................................................... 5 Hz - 100 MHz, ±3 dB

FM-osa

• Viritysalue

[mallit U.S.A., Canada] .................................... 87.5 - 107.9 MHz

[Asia, General] ............................ 87.5/87.50 - 108.0/108.00 MHz

[muut mallit] ................................................. 87,50 - 108,00 MHz

• 50 dB Vaimennusherkkyys (IHF)

Mono/Stereo ........................................ 2.0/25 µV (17.3/39.2 dBf)

• Käyttökelpoinen herkkyys (IHF) ......................... 1.0 µV (11.2 dBf)

• Valintatarkkuus (400 kHz) ...................................................... 70 dB

• Häiriöetäisyys (IHF)

Mono/Stereo ............................................................. 76 dB/70 dB

• Harmoninen särö (1 kHz)

Mono/Stereo ................................................................... 0.2/0.3%

• Stereoerottelu (1 kHz)

Stereo .................................................................................... 42 dB

• Taajuusvaste

Stereo ............................................... 20 Hz - 15 kHz, +0.5, –2 dB

• Antennitulo (balansoimaton) .................................................... 75 Ω

AM-osa

• Viritysalue

[mallit U.S.A., Canada] ....................................... 530 - 1 710 kHz

[Asia, General] ...................................... 530/531 - 1710/1611 kHz

[muut mallit] ......................................................... 531 - 1611 kHz

• Käyttökelpoinen herkkyys ................................................ 300 µV/m

112 Fi

Tekniset tiedot

YLEISTÄ

• Virransyöttö

[U.S.A., Canada] ................................................ AC 120 V, 60 Hz

[mallit General, Asia]

........................................AC 110/120/220/230–240 V, 50/60 Hz

[China] ............................................................... AC 220 V, 50 Hz

[Korea] ............................................................... AC 220 V, 60 Hz

[Australia] .......................................................... 240 V AC, 50 Hz

[U.K., Europe] ................................................... AC 230 V, 50 Hz

• Virrankulutus

[mallit U.S.A., Canada] ......................................... 500 W/630 VA

[muut mallit] ....................................................................... 500 W

• Tehonkulutus valmiustilassa

[malli General] (AC 240 V, 50 Hz) ............ 0.33 W tai vähemmän

[muut mallit] ................................................ 0,1 W tai vähemmän

• Maksimitehonkulutus [General model]

6ch, 10% THD .................................................................. 1100 W

• AC OUTLET(S) -verkkolähdöt

[mallit U.S.A., Canada] ......... 2 (yhteensä 100 W/0.8 A enintään)

[mallit Asia, General, China] ................. 2 (yhteensä enint. 50 W)

[malli Australia] ....................................... 1 (yht. enintään 100 W)

[malli U.K.] ........................................... 1 (100 W/0.4 A enintään)

[malli Europe] ........................ 2 (yhteensä 100 W/0.4 A enintään)

• Mitat (l x k x s) ............................................. 435 x 171 x 438,5 mm

(17-1/8 x 6-3/4 x 17-1/4 in)

• Paino ......................................................................................17,1 kg

* Teknisiä ominaisuuksia saatetaan muuttaa ilman

ennakkoilmoitusta.

LISÄTIETOA

Suomi

113 Fi

SETUP -VALIKKO

SETUP -valikko

Paina kauko-ohjaimen painiketta

AUTO SETUP

MANUAL

SETUP

SPEAKER

MENU

CONFIG

LEVEL

LFE/BASS OUT

FRONT SP

CENTER SP

SUR. L/R SP

SUR.B L/R SP

PRESENCE SP

CROSS OVER

SUBWOOFER PHASE

DISTANCE

TEST TONE

VOLUME

MENU

ADAPTIVE DRC

ADAPTIVE DSP LEVEL

MUTING TYPE

MAX VOL.

INIT. VOL.

SOUND

MENU

EQUALIZER

LFE LEVEL

DYNAMIC

RANGE

EQ TYPE

GEQ EDIT *1

PEQ SELECT *1

SPEAKER

HEADPHONE

SPEAKER

HEADPHONE

LIPSYNC

AUDIO SET

PURE DIRECT

HDMI AUTO

AUTO DELAY

MANUAL DELAY

TONE BYPASS

HDMI AUDIO

VIDEO

MENU

VIDEO CONV.

COMPONENT I/P *2

HDMI RES. *2

HDMI ASPECT *3

INPUT

MENU

TUNER

MULTI CH

PHONO

CD

TV

MD/CD-R

INPUT RENAME

VOL. TRIM

BGV

INPUT RENAME

VOL. TRIM

BGV

INPUT CH

FRONT *5


INPUT RENAME

VOL. TRIM

DECODER MODE *6

BGV

COAXIAL IN

OPTICAL IN

OPTICAL OUT

114 Fi

SETUP -valikko

BD/HD DVD

DVD

CBL/SAT

DVR

VCR

V-AUX

DOCK

BLUETOOTH

USB


INPUT RENAME

VOL. TRIM

DECODER MODE *6


INPUT RENAME

VOL. TRIM

DECODER MODE

INPUT RENAME

VOL. TRIM

STANDBY CHARGE

INPUT RENAME

VOL. TRIM

BGV

START PAIRING

INPUT RENAME

VOL. TRIM

BGV

COMPONENT IN

COAXIAL IN

OPTICAL IN

OPTICAL OUT

HDMI IN

COMPONENT IN

COAXIAL IN

OPTICAL OUT

HDMI IN

SYSTEM

MEMORY

SIGNAL

INFO

OPTION

MENU

LOAD

SAVE

AUDIO

VIDEO

DISPLAY SET

MEMORY GUARD

INIT. CONFIG

ZONE SET

DIMMER

OSD SHIFT

GRAY BACK

SHORT MESSAGE

ON SCREEN

FL SCROLL

AUDIO SELECT

DECODER MODE

EXTD SUR.

ZONE/ZONE3

AMP

VOLUME

MAX VOL. *7

INIT. VOL. *7

LISÄTIETOA

Huom!

*1Käytettävyyteen vaikuttaa asetuskohta EQ TYPE.

*2Käytettävissä, kun asetuksena on VIDEO CONV. - ON.

*3Käytettävissä, kun asetuksena ei ole HDMI RES. - THRGH.

*4Käytettävissä, kun asetuksena on INPUT CH - 8ch.

*5Käytettävissä, kun I/O ASSIGNMENT-kohdassa on määritetty käyttöön digitaalinen audiotuloliitin.

*6Käytettävissä, kun asetuksena ei ole VOLUME - FIX.

Suomi

115 Fi

■ Etulevy

A

B

C

M

PURE DIRECT

VOLUME

AUDIO

SELECT

TONE

CONTROL

ENTER

PRESET/TUNING

MEMORY

SEARCH

MODE

STEREO/

MONO

BAND

INFO

MAIN ZONE

INPUT

STRAIGHT

MULTI ZONE

ZONE ON/OFF

ZONE CONTROLS

EFFECT

ZONE 2

ZONE 3

ON/OFF

YPAO


L

AUDIO

R

OPTICAL

PROGRAM

OPTIMIZER

MIC

PHONES

VIDEO AUX

USB

ON

OFF

MASTER

Q

D E F G H I J

K

L

AUDIO

SELECT

TONE

CONTROL

ENTER

PRESET/TUNING

MEMORY

SEARCH

MODE

STEREO/

MONO

BAND

INFO

STRAIGHT

EFFECT

MULTI ZONE

ZONE ON/OFF ZONE CONTROLS

ZONE 2 ZONE 3

YPAO


L

AUDIO

R

OPTICAL

PROGRAM

OPTIMIZER

MIC

PHONES

VIDEO AUX

USB

N

O

P

i

■ Kauko-ohjain

Afstandsbediening/Ïóëüò ÄÓ

1

C

2

POWER

TV

POWER

AV

STANDBY

POWER

D

MULTI

V-AUX

PHONO

DOCK

3

BD

HD DVD

CBL

SAT

DVD

CD

MD

CD-R

TV DVR VCR

TUNER

A

B

USB

4

5

6

7

1

TITLE

BAND

SELECT


MODE

SYSTEM MEMORY

2 3

PRESET/CH

AMP

TV

SOURCE

ZONE

4

VOLUME

MENU

SRCH MODE

E

F

G

H

8

ENTER

A-E

I

9

RETURN

MEMORY

PARAMETER

DISPLAY

MUTE

J

K

P

0

REC

CLASSICAL

1

EON

LIVE/CLUB

2


ENTERTAIN

3

MOVIE

4

CLASSICAL

1

STEREO

5

LIVE/CLUB

2

ENHANCER

6

ENTERTAIN

3

SUR.DECODE

7

MOVIE

4

STRAIGHT

8

A

B

STEREO

5

ENHANCER

6

9 0

INFO LEVEL

TV VOL

TV CH

SUR.DECODE

7

EXTD SUR.

10

SLEEP

MUTE

TV

INPUT

STRAIGHT

8

PURE DIRECT

ENT

AUDIO SEL

AUDIO

3D DSP

L

M

N

O

Q

R

LIITE

ii

Kaiuttimien toimintatila eri äänikenttäohjelmien aikana

Son émis dans chaque correction de champ sonore

Klangausgabe in jedem soundfeldprogramm

Ljudutmatning för varje ljudfältsprogram

Geluidsweergave in elk van de geluidsveldprogramma’s

ÂîñïÐîèçâåäåíèå çâó×àíèß äëß êàæäîé ïÐîãÐàììû çâóêîâîãî ïîëß

Vasen etukaiutin Vasen takakaiutin Oikea takatehostekaiutin

L SL SBR

Keskikaiutin Oikea takakaiutin Vasen etutehostekaiutin

C SR PL

Oikea etukaiutin Vasen takatehostekaiutin Oikea etutehostekaiutin

R SBL PR

Toistaa ääntä

Ei toista ääntä

7-kanavainen

Kaiutinkokoonpano

5-kanavainen

7-kanavainen

Kaiutinkokoonpano

5-kanavainen

1

PL

L

C

R

PR

L

C

R

5

PL

L

C

R

PR

L

C

R

SL

SBL SBR

SR

SL

SR

SL

SBL SBR

SR

SL

SR

2

PL

L

C

R

PR

L

C

R

6

PL

L

C

R

PR

L

C

R

SL

SBL SBR

SR

SL

SR

SL

SBL SBR

SR

SL

SR

3

PL

L

C

R

PR

L

C

R

7

PL

L

C

R

PR

L

C

R

SL

SBL SBR

SR

SL

SR

SL

SBL SBR

SR

SL

SR

4

PL

L

C

R

PR

L

C

R

8

PL

L

C

R

PR

L

C

R

SL

SBL SBR

SR

SL

SR

SL

SBL SBR

SR

SL

SR

iii

*1 EX / PL x / : OFF

*2 EX / PL x / : ON tai vahvistimeen tulee aitoa 6.1/7.1-kanavaista äänisignaalia.

Äänikenttäohjelma

CLASSICAL

Hall in Munich

Hall in Vienna

Hall in Amsterdam


Chamber

LIVE/CLUB

Village Vanguard

Warehouse Loft

Cellar Club

The Roxy Theatre

The Bottom Line

ENTERTAINMENT

Sports

Action Game

Roleplaying Game

Music Video

Recital/Opera

MOVIE

Standard

Spectacle

Sci-Fi

Adventure

Drama

MOVIE

Mono Movie

3D

2-kanavaääni

(mono)

Vahvistimeen tuleva audiosignaali

2-kanavaääni

(stereo)

5.1-ääni* 1 6.1/7.1-ääni* 2

ON 1 1 2 2

OFF

1 1 2 4

ON 2 2 2 2

OFF

7 4 2 4

ON 2 2 2 2

OFF 3 2 2 4

STEREO

2ch Stereo

––

5 5 5 5

STEREO

7ch Stereo

MUSIC ENHANCER

7ch Enhancer

––

4 4 4 4

SUR.DECODE

Surround Decoder

(Pro Logic)

(PLII Movie)

(PLII Game)

––

6 7 7 4

SUR.DECODE


(PLII Music)

––

8 7 7 4

SUR.DECODE


(PLIIx Movie)

(PLIIx Game)

(Neo:6 Cinema)

SUR.DECODE


(PLIIx Music)

(Neo:6 Music)

––

––

6 4 7 4

8 4 7 4

APPENDIX

STRAIGHT

Pure Direct

MUSIC ENHANCER

Straight Enhancer

––

5 5 7 4

iv

GPL/LGPL

■

GNU GENERAL PUBLIC LICENSE

Version 2, June 1991

Copyright (C) 1989, 1991 Free Software Foundation, Inc. 59 Temple Place, Suite 330,

Boston, MA 02111-1307 USA Everyone is permitted to copy and distribute verbatim

copies of this license document, but changing it is not allowed.

Preamble

The licenses for most software are designed to take away your freedom to share and

change it. By contrast, the GNU General Public License is intended to guarantee your

freedom to share and change free software–to make sure the software is free for all its

users. This General Public License applies to most of the Free Software Foundation’s

software and to any other program whose authors commit to using it. (Some other Free

Software Foundation software is covered by the GNU Library General Public License

instead.) You can apply it to your programs, too.

When we speak of free software, we are referring to freedom, not price. Our General

Public Licenses are designed to make sure that you have the freedom to distribute

copies of free software (and charge for this service if you wish), that you receive source

code or can get it if you want it, that you can change the software or use pieces of it in

new free programs; and that you know you can do these things.

To protect your rights, we need to make restrictions that forbid anyone to deny you

these rights or to ask you to surrender the rights. These restrictions translate to certain

responsibilities for you if you distribute copies of the software, or if you modify it.

For example, if you distribute copies of such a program, whether gratis or for a fee, you

must give the recipients all the rights that you have. You must make sure that they, too,

receive or can get the source code. And you must show them these terms so they know

their rights.

We protect your rights with two steps: (1) copyright the software, and (2) offer you this

license which gives you legal permission to copy, distribute and/or modify the software.

Also, for each author’s protection and ours, we want to make certain that everyone

understands that there is no warranty for this free software. If the software is modified

by someone else and passed on, we want its recipients to know that what they have is

not the original, so that any problems introduced by others will not reflect on the

original authors’ reputations.

Finally, any free program is threatened constantly by software patents. We wish to avoid

the danger that redistributors of a free program will individually obtain patent licenses,

in effect making the program proprietary. To prevent this, we have made it clear that any

patent must be licensed for everyone’s free use or not licensed at all.

The precise terms and conditions for copying, distribution and modification follow.

TERMS AND CONDITIONS FOR COPYING, DISTRIBUTION AND

MODIFICATION

0. This License applies to any program or other work which contains a notice placed

by the copyright holder saying it may be distributed under the terms of this

General Public License. The “Program”, below, refers to any such program or

work, and a “work based on the Program” means either the Program or any

derivative work under copyright law: that is to say, a work containing the Program

or a portion of it, either verbatim or with modifications and/or translated into

another language. (Hereinafter, translation is included without limitation in the

term “modification”.) Each licensee is addressed as “you”.

Activities other than copying, distribution and modification are not covered by this

License; they are outside its scope. The act of running the Program is not restricted, and

the output from the Program is covered only if its contents constitute a work based on

the Program (independent of having been made by running the Program). Whether that

is true depends on what the Program does.

1. You may copy and distribute verbatim copies of the Program’s source code as you

receive it, in any medium, provided that you conspicuously and appropriately

publish on each copy an appropriate copyright notice and disclaimer of warranty;

keep intact all the notices that refer to this License and to the absence of any

warranty; and give any other recipients of the Program a copy of this License

along with the Program.

You may charge a fee for the physical act of transferring a copy, and you may at your

option offer warranty protection in exchange for a fee.

2. You may modify your copy or copies of the Program or any portion of it, thus

forming a work based on the Program, and copy and distribute such modifications

or work under the terms of Section 1 above, provided that you also meet all of

these conditions:

a) You must cause the modified files to carry prominent notices stating that you

changed the files and the date of any change.

b) You must cause any work that you distribute or publish, that in whole or in

part contains or is derived from the Program or any part thereof, to be

licensed as a whole at no charge to all third parties under the terms of this

License.

c) If the modified program normally reads commands interactively when run,

you must cause it, when started running for such interactive use in the most

ordinary way, to print or display an announcement including an appropriate

copyright notice and a notice that there is no warranty (or else, saying that

you provide a warranty) and that users may redistribute the program under

these conditions, and telling the user how to view a copy of this License.

(Exception: if the Program itself is interactive but does not normally print

such an announcement, your work based on the Program is not required to

print an announcement.)

These requirements apply to the modified work as a whole. If identifiable sections

of that work are not derived from the Program, and can be reasonably considered

independent and separate works in themselves, then this License, and its terms, do

not apply to those sections when you distribute them as separate works. But when

you distribute the same sections as part of a whole which is a work based on the

Program, the distribution of the whole must be on the terms of this License,

whose permissions for other licensees extend to the entire whole, and thus to each

and every part regardless of who wrote it.

Thus, it is not the intent of this section to claim rights or contest your rights to work

written entirely by you; rather, the intent is to exercise the right to control the

distribution of derivative or collective works based on the Program.

In addition, mere aggregation of another work not based on the Program with the

Program (or with a work based on the Program) on a volume of a storage or distribution

medium does not bring the other work under the scope of this License.

3. You may copy and distribute the Program (or a work based on it, under Section 2)

in object code or executable form under the terms of Sections 1 and 2 above

provided that you also do one of the following:

a) Accompany it with the complete corresponding machine-readable source

code, which must be distributed under the terms of Sections 1 and 2 above on

a medium customarily used for software interchange; or,

b) Accompany it with a written offer, valid for at least three years, to give any

third party, for a charge no more than your cost of physically performing

source distribution, a complete machine-readable copy of the corresponding

source code, to be distributed under the terms of Sections 1 and 2 above on a

medium customarily used for software interchange; or,

c) Accompany it with the information you received as to the offer to distribute

corresponding source code. (This alternative is allowed only for

noncommercial distribution and only if you received the program in object

code or executable form with such an offer, in accord with Subsection b

above.)

The source code for a work means the preferred form of the work for making

modifications to it. For an executable work, complete source code means all the source

code for all modules it contains, plus any associated interface definition files, plus the

scripts used to control compilation and installation of the executable. However, as a

special exception, the source code distributed need not include anything that is normally

distributed (in either source or binary form) with the major components (compiler,

kernel, and so on) of the operating system on which the executable runs, unless that

component itself accompanies the executable.

If distribution of executable or object code is made by offering access to copy from a

designated place, then offering equivalent access to copy the source code from the same

place counts as distribution of the source code, even though third parties are not

compelled to copy the source along with the object code.

4. You may not copy, modify, sublicense, or distribute the Program except as

expressly provided under this License. Any attempt otherwise to copy, modify,

sublicense or distribute the Program is void, and will automatically terminate

your rights under this License. However, parties who have received copies, or

rights, from you under this License will not have their licenses terminated so long

as such parties remain in full compliance.

5. You are not required to accept this License, since you have not signed it.

However, nothing else grants you permission to modify or distribute the Program

or its derivative works. These actions are prohibited by law if you do not accept

this License. Therefore, by modifying or distributing the Program (or any work

based on the Program), you indicate your acceptance of this License to do so, and

all its terms and conditions for copying, distributing or modifying the Program or

works based on it.

6. Each time you redistribute the Program (or any work based on the Program), the

recipient automatically receives a license from the original licensor to copy,

distribute or modify the Program subject to these terms and conditions. You may

not impose any further restrictions on the recipients’ exercise of the rights granted

herein. You are not responsible for enforcing compliance by third parties to this

License.

7. If, as a consequence of a court judgment or allegation of patent infringement or

for any other reason (not limited to patent issues), conditions are imposed on you

(whether by court order, agreement or otherwise) that contradict the conditions of

this License, they do not excuse you from the conditions of this License. If you

cannot distribute so as to satisfy simultaneously your obligations under this

License and any other pertinent obligations, then as a consequence you may not

distribute the Program at all. For example, if a patent license would not permit

royalty-free redistribution of the Program by all those who receive copies directly

or indirectly through you, then the only way you could satisfy both it and this

License would be to refrain entirely from distribution of the Program.

If any portion of this section is held invalid or unenforceable under any particular

circumstance, the balance of the section is intended to apply and the section as a whole

is intended to apply in other circumstances.

v

It is not the purpose of this section to induce you to infringe any patents or other

property right claims or to contest validity of any such claims; this section has the sole

purpose of protecting the integrity of the free software distribution system, which is

implemented by public license practices. Many people have made generous

contributions to the wide range of software distributed through that system in reliance

on consistent application of that system; it is up to the author/donor to decide if he or

she is willing to distribute software through any other system and a licensee cannot

impose that choice.

This section is intended to make thoroughly clear what is believed to be a consequence

of the rest of this License.

8. If the distribution and/or use of the Program is restricted in certain countries

either by patents or by copyrighted interfaces, the original copyright holder who

places the Program under this License may add an explicit geographical

distribution limitation excluding those countries, so that distribution is permitted

only in or among countries not thus excluded. In such case, this License

incorporates the limitation as if written in the body of this License.

9. The Free Software Foundation may publish revised and/or new versions of the

General Public License from time to time. Such new versions will be similar in

spirit to the present version, but may differ in detail to address new problems or

concerns.

Each version is given a distinguishing version number. If the Program specifies a

version number of this License which applies to it and “any later version”, you have the

option of following the terms and conditions either of that version or of any later

version published by the Free Software Foundation. If the Program does not specify a

version number of this License, you may choose any version ever published by the Free

Software Foundation.

10. If you wish to incorporate parts of the Program into other free programs whose

distribution conditions are different, write to the author to ask for permission. For

software which is copyrighted by the Free Software Foundation, write to the Free

Software Foundation; we sometimes make exceptions for this. Our decision will

be guided by the two goals of preserving the free status of all derivatives of our

free software and of promoting the sharing and reuse of software generally.

NO WARRANTY

11. BECAUSE THE PROGRAM IS LICENSED FREE OF CHARGE, THERE IS

NO WARRANTY FOR THE PROGRAM, TO THE EXTENT PERMITTED BY

APPLICABLE LAW. EXCEPT WHEN OTHERWISE STATED IN WRITING

THE COPYRIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE

PROGRAM “AS IS” WITHOUT WARRANTY OF ANY KIND, EITHER

EXPRESSED OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE. THE ENTIRE RISK AS TO THE QUALITY AND

PERFORMANCE OF THE PROGRAM IS WITH YOU. SHOULD THE

PROGRAM PROVE DEFECTIVE, YOU ASSUME THE COST OF ALL

NECESSARY SERVICING, REPAIR OR CORRECTION.

12. IN NO EVENT UNLESS REQUIRED BY APPLICABLE LAW OR AGREED

TO IN WRITING WILL ANY COPYRIGHT HOLDER, OR ANY OTHER

PARTY WHO MAY MODIFY AND/OR REDISTRIBUTE THE PROGRAM AS

PERMITTED ABOVE, BE LIABLE TO YOU FOR DAMAGES, INCLUDING

ANY GENERAL, SPECIAL, INCIDENTAL OR CONSEQUENTIAL

DAMAGES ARISING OUT OF THE USE OR INABILITY TO USE THE

PROGRAM (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR

DATA BEING RENDERED INACCURATE OR LOSSES SUSTAINED BY

YOU OR THIRD PARTIES OR A FAILURE OF THE PROGRAM TO

OPERATE WITH ANY OTHER PROGRAMS), EVEN IF SUCH HOLDER OR

OTHER PARTY HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH

DAMAGES.

END OF TERMS AND CONDITIONS

How to Apply These Terms to Your New Programs

If you develop a new program, and you want it to be of the greatest possible use to the

public, the best way to achieve this is to make it free software which everyone can

redistribute and change under these terms.

To do so, attach the following notices to the program. It is safest to attach them to the

start of each source file to most effectively convey the exclusion of warranty; and each

file should have at least the “copyright” line and a pointer to where the full notice is

found.



Copyright (C)

This program is free software; you can redistribute it and/or modify it under the

terms of the GNU General Public License as published by the Free Software

Foundation; either version 2 of the License, or (at your option) any later version.

This program is distributed in the hope that it will be useful, but WITHOUT ANY

WARRANTY; without even the implied warranty of MERCHANTABILITY or

FITNESS FOR A PARTICULAR PURPOSE. See the GNU General Public

License for more details.

You should have received a copy of the GNU General Public License along with

this program; if not, write to the Free Software Foundation, Inc., 59 Temple Place,

Suite 330, Boston, MA 02111-1307 USA.

Also add information on how to contact you by electronic and paper mail.

If the program is interactive, make it output a short notice like this when it starts in an

interactive mode:

Gnomovision version 69, Copyright (C) year name of author Gnomovision comes with

ABSOLUTELY NO WARRANTY; for details type ‘show w’. This is free software, and

you are welcome to redistribute it under certain conditions; type ‘show c’ for details.

The hypothetical commands ‘show w’ and ‘show c’ should show the appropriate parts

of the General Public License. Of course, the commands you use may be called

something other than ‘show w’ and ‘show c’; they could even be mouse-clicks or menu

items–whatever suits your program.

You should also get your employer (if you work as a programmer) or your school, if

any, to sign a “copyright disclaimer” for the program, if necessary. Here is a sample;

alter the names:

Yoyodyne, Inc., hereby disclaims all copyright interest in the program

‘Gnomovision’ (which makes passes at compilers) written by James Hacker.

, 1 April 1989

Ty Coon, President of Vice

This General Public License does not permit incorporating your program into

proprietary programs. If your program is a subroutine library, you may consider it more

useful to permit linking proprietary applications with the library. If this is what you

want to do, use the GNU Library General Public License instead of this License.

■

GNU LESSER GENERAL PUBLIC LICENSE

Version 2.1, February 1999

Copyright (C) 1991, 1999 Free Software Foundation, Inc.

59 Temple Place, Suite 330, Boston, MA 02111-1307 USA

Everyone is permitted to copy and distribute verbatim copies of this license document,

but changing it is not allowed.

[This is the first released version of the Lesser GPL. It also counts as the successor of

the GNU Library Public License, version 2, hence the version number 2.1.]

Preamble

The licenses for most software are designed to take away your freedom to share and change

it. By contrast, the GNU General Public Licenses are intended to guarantee your freedom to

share and change free software–to make sure the software is free for all its users.

This license, the Lesser General Public License, applies to some specially designated

software packages–typically libraries–of the Free Software Foundation and other

authors who decide to use it. You can use it too, but we suggest you first think carefully

about whether this license or the ordinary General Public License is the better strategy

to use in any particular case, based on the explanations below.

When we speak of free software, we are referring to freedom of use, not price. Our General

Public Licenses are designed to make sure that you have the freedom to distribute copies of

free software (and charge for this service if you wish); that you receive source code or can

get it if you want it; that you can change the software and use pieces of it in new free

programs; and that you are informed that you can do these things.

To protect your rights, we need to make restrictions that forbid distributors to deny you

these rights or to ask you to surrender these rights. These restrictions translate to certain

responsibilities for you if you distribute copies of the library or if you modify it.

For example, if you distribute copies of the library, whether gratis or for a fee, you must

give the recipients all the rights that we gave you. You must make sure that they, too,

receive or can get the source code. If you link other code with the library, you must

provide complete object files to the recipients, so that they can relink them with the

library after making changes to the library and recompiling it. And you must show them

these terms so they know their rights.

We protect your rights with a two-step method: (1) we copyright the library, and (2) we

offer you this license, which gives you legal permission to copy, distribute and/or

modify the library.

To protect each distributor, we want to make it very clear that there is no warranty for

the free library. Also, if the library is modified by someone else and passed on, the

recipients should know that what they have is not the original version, so that the

original author’s reputation will not be affected by problems that might be introduced

by others.

Finally, software patents pose a constant threat to the existence of any free program. We

wish to make sure that a company cannot effectively restrict the users of a free program

by obtaining a restrictive license from a patent holder. Therefore, we insist that any

patent license obtained for a version of the library must be consistent with the full

freedom of use specified in this license.

Most GNU software, including some libraries, is covered by the ordinary GNU General

Public License. This license, the GNU Lesser General Public License, applies to certain

designated libraries, and is quite different from the ordinary General Public License. We

use this license for certain libraries in order to permit linking those libraries into nonfree

programs.

When a program is linked with a library, whether statically or using a shared library, the

combination of the two is legally speaking a combined work, a derivative of the original

library. The ordinary General Public License therefore permits such linking only if the

entire combination fits its criteria of freedom. The Lesser General Public License

permits more lax criteria for linking other code with the library.

We call this license the “Lesser” General Public License because it does Less to protect the

user’s freedom than the ordinary General Public License. It also provides other free

software developers Less of an advantage over competing non-free programs. These

disadvantages are the reason we use the ordinary General Public License for many libraries.

APPENDIX

vi

However, the Lesser license provides advantages in certain special circumstances.

For example, on rare occasions, there may be a special need to encourage the widest

possible use of a certain library, so that it becomes a de-facto standard. To achieve this,

non-free programs must be allowed to use the library. A more frequent case is that a free

library does the same job as widely used non-free libraries. In this case, there is little to

gain by limiting the free library to free software only, so we use the Lesser General

Public License.

In other cases, permission to use a particular library in non-free programs enables a

greater number of people to use a large body of free software. For example, permission

to use the GNU C Library in non-free programs enables many more people to use the

whole GNU operating system, as well as its variant, the GNU/Linux operating system.

Although the Lesser General Public License is Less protective of the users’ freedom, it

does ensure that the user of a program that is linked with the Library has the freedom

and the wherewithal to run that program using a modified version of the Library.

The precise terms and conditions for copying, distribution and modification follow. Pay

close attention to the difference between a “work based on the library” and a “work that

uses the library”. The former contains code derived from the library, whereas the latter

must be combined with the library in order to run.

TERMS AND CONDITIONS FOR COPYING, DISTRIBUTION AND

MODIFICATION

0. This License Agreement applies to any software library or other program which

contains a notice placed by the copyright holder or other authorized party saying

it may be distributed under the terms of this Lesser General Public License (also

called “this License”). Each licensee is addressed as “you”.

A “library” means a collection of software functions and/or data prepared so as to be

conveniently linked with application programs (which use some of those functions and

data) to form executables.

The “Library”, below, refers to any such software library or work which has been

distributed under these terms. A “work based on the Library” means either the Library

or any derivative work under copyright law: that is to say, a work containing the Library

or a portion of it, either verbatim or with modifications and/or translated

straightforwardly into another language. (Hereinafter, translation is included without

limitation in the term “modification”.)

“Source code” for a work means the preferred form of the work for making

modifications to it. For a library, complete source code means all the source code for all

modules it contains, plus any associated interface definition files, plus the scripts used

to control compilation and installation of the library.

Activities other than copying, distribution and modification are not covered by this

License; they are outside its scope. The act of running a program using the Library is

not restricted, and output from such a program is covered only if its contents constitute

a work based on the Library (independent of the use of the Library in a tool for writing

it). Whether that is true depends on what the Library does and what the program that

uses the Library does.

1. You may copy and distribute verbatim copies of the Library’s complete source

code as you receive it, in any medium, provided that you conspicuously and

appropriately publish on each copy an appropriate copyright notice and

disclaimer of warranty; keep intact all the notices that refer to this License and to

the absence of any warranty; and distribute a copy of this License along with the

Library.

You may charge a fee for the physical act of transferring a copy, and you may at your

option offer warranty protection in exchange for a fee.

2. You may modify your copy or copies of the Library or any portion of it, thus

forming a work based on the Library, and copy and distribute such modifications

or work under the terms of Section 1 above, provided that you also meet all of

these conditions:

a) The modified work must itself be a software library.

b) You must cause the files modified to carry prominent notices stating that you

changed the files and the date of any change.

c) You must cause the whole of the work to be licensed at no charge to all third

parties under the terms of this License.

d) If a facility in the modified Library refers to a function or a table of data to be

supplied by an application program that uses the facility, other than as an

argument passed when the facility is invoked, then you must make a good

faith effort to ensure that, in the event an application does not supply such

function or table, the facility still operates, and performs whatever part of its

purpose remains meaningful.

(For example, a function in a library to compute square roots has a purpose that is

entirely well-defined independent of the application. Therefore, Subsection 2d requires

that any application-supplied function or table used by this function must be optional: if

the application does not supply it, the square root function must still compute square

roots.)

These requirements apply to the modified work as a whole. If identifiable sections of

that work are not derived from the Library, and can be reasonably considered

independent and separate works in themselves, then this License, and its terms, do not

apply to those sections when you distribute them as separate works. But when you

distribute the same sections as part of a whole which is a work based on the Library, the

distribution of the whole must be on the terms of this License, whose permissions for

other licensees extend to the entire whole, and thus to each and every part regardless of

who wrote it.

Thus, it is not the intent of this section to claim rights or contest your rights to work

written entirely by you; rather, the intent is to exercise the right to control the

distribution of derivative or collective works based on the Library.

In addition, mere aggregation of another work not based on the Library with the Library

(or with a work based on the Library) on a volume of a storage or distribution medium

does not bring the other work under the scope of this License.

3. You may opt to apply the terms of the ordinary GNU General Public License

instead of this License to a given copy of the Library. To do this, you must alter all

the notices that refer to this License, so that they refer to the ordinary GNU

General Public License, version 2, instead of to this License. (If a newer version

than version 2 of the ordinary GNU General Public License has appeared, then

you can specify that version instead if you wish.) Do not make any other change

in these notices.

Once this change is made in a given copy, it is irreversible for that copy, so the ordinary

GNU General Public License applies to all subsequent copies and derivative works

made from that copy.

This option is useful when you wish to copy part of the code of the Library into a

program that is not a library.

4. You may copy and distribute the Library (or a portion or derivative of it, under

Section 2) in object code or executable form under the terms of Sections 1 and 2

above provided that you accompany it with the complete corresponding machinereadable

source code, which must be distributed under the terms of Sections 1 and

2 above on a medium customarily used for software interchange.

If distribution of object code is made by offering access to copy from a designated

place, then offering equivalent access to copy the source code from the same place

satisfies the requirement to distribute the source code, even though third parties are not

compelled to copy the source along with the object code.

5. A program that contains no derivative of any portion of the Library, but is

designed to work with the Library by being compiled or linked with it, is called a

“work that uses the Library”. Such a work, in isolation, is not a derivative work of

the Library, and therefore falls outside the scope of this License.

However, linking a “work that uses the Library” with the Library creates an executable

that is a derivative of the Library (because it contains portions of the Library), rather

than a “work that uses the library”. The executable is therefore covered by this License.

Section 6 states terms for distribution of such executables.

When a “work that uses the Library” uses material from a header file that is part of the

Library, the object code for the work may be a derivative work of the Library even

though the source code is not. Whether this is true is especially significant if the work

can be linked without the Library, or if the work is itself a library. The threshold for this

to be true is not precisely defined by law.

If such an object file uses only numerical parameters, data structure layouts and

accessors, and small macros and small inline functions (ten lines or less in length), then

the use of the object file is unrestricted, regardless of whether it is legally a derivative

work. (Executables containing this object code plus portions of the Library will still fall

under Section 6.)

Otherwise, if the work is a derivative of the Library, you may distribute the object code

for the work under the terms of Section 6. Any executables containing that work also

fall under Section 6, whether or not they are linked directly with the Library itself.

6. As an exception to the Sections above, you may also combine or link a “work that

uses the Library” with the Library to produce a work containing portions of the

Library, and distribute that work under terms of your choice, provided that the

terms permit modification of the work for the customer’s own use and reverse

engineering for debugging such modifications.

You must give prominent notice with each copy of the work that the Library is used in it

and that the Library and its use are covered by this License. You must supply a copy of

this License. If the work during execution displays copyright notices, you must include

the copyright notice for the Library among them, as well as a reference directing the

user to the copy of this License. Also, you must do one of these things:

a) Accompany the work with the complete corresponding machine-readable

source code for the Library including whatever changes were used in the

work (which must be distributed under Sections 1 and 2 above); and, if the

work is an executable linked with the Library, with the complete machinereadable

“work that uses the Library”, as object code and/or source code, so

that the user can modify the Library and then relink to produce a modified

executable containing the modified Library. (It is understood that the user

who changes the contents of definitions files in the Library will not

necessarily be able to recompile the application to use the modified

definitions.)

b) Use a suitable shared library mechanism for linking with the Library. A

suitable mechanism is one that (1) uses at run time a copy of the library

already present on the user’s computer system, rather than copying library

functions into the executable, and (2) will operate properly with a modified

version of the library, if the user installs one, as long as the modified version

is interface-compatible with the version that the work was made with.

c) Accompany the work with a written offer, valid for at least three years, to give

the same user the materials specified in Subsection 6a, above, for a charge no

more than the cost of performing this distribution.

vii

d) If distribution of the work is made by offering access to copy from a

designated place, offer equivalent access to copy the above specified

materials from the same place.

e) Verify that the user has already received a copy of these materials or that you

have already sent this user a copy.

For an executable, the required form of the “work that uses the Library” must include

any data and utility programs needed for reproducing the executable from it. However,

as a special exception, the materials to be distributed need not include anything that is

normally distributed (in either source or binary form) with the major components

(compiler, kernel, and so on) of the operating system on which the executable runs,

unless that component itself accompanies the executable.

It may happen that this requirement contradicts the license restrictions of other

proprietary libraries that do not normally accompany the operating system. Such a

contradiction means you cannot use both them and the Library together in an executable

that you distribute.

7. You may place library facilities that are a work based on the Library side-by-side

in a single library together with other library facilities not covered by this License,

and distribute such a combined library, provided that the separate distribution of

the work based on the Library and of the other library facilities is otherwise

permitted, and provided that you do these two things:

a) Accompany the combined library with a copy of the same work based on the

Library, uncombined with any other library facilities. This must be distributed

under the terms of the Sections above.

b) Give prominent notice with the combined library of the fact that part of it is a

work based on the Library, and explaining where to find the accompanying

uncombined form of the same work.

8. You may not copy, modify, sublicense, link with, or distribute the Library except

as expressly provided under this License. Any attempt otherwise to copy, modify,

sublicense, link with, or distribute the Library is void, and will automatically

terminate your rights under this License. However, parties who have received

copies, or rights, from you under this License will not have their licenses

terminated so long as such parties remain in full compliance.

9. You are not required to accept this License, since you have not signed it.

However, nothing else grants you permission to modify or distribute the Library

or its derivative works. These actions are prohibited by law if you do not accept

this License. Therefore, by modifying or distributing the Library (or any work

based on the Library), you indicate your acceptance of this License to do so, and

all its terms and conditions for copying, distributing or modifying the Library or

works based on it.

10. Each time you redistribute the Library (or any work based on the Library), the

recipient automatically receives a license from the original licensor to copy,

distribute, link with or modify the Library subject to these terms and conditions.

You may not impose any further restrictions on the recipients’ exercise of the

rights granted herein. You are not responsible for enforcing compliance by third

parties with this License.

11. If, as a consequence of a court judgment or allegation of patent infringement or

for any other reason (not limited to patent issues), conditions are imposed on you

(whether by court order, agreement or otherwise) that contradict the conditions of

this License, they do not excuse you from the conditions of this License. If you

cannot distribute so as to satisfy simultaneously your obligations under this

License and any other pertinent obligations, then as a consequence you may not

distribute the Library at all. For example, if a patent license would not permit

royalty-free redistribution of the Library by all those who receive copies directly

or indirectly through you, then the only way you could satisfy both it and this

License would be to refrain entirely from distribution of the Library.

If any portion of this section is held invalid or unenforceable under any particular

circumstance, the balance of the section is intended to apply, and the section as a whole

is intended to apply in other circumstances.

It is not the purpose of this section to induce you to infringe any patents or other

property right claims or to contest validity of any such claims; this section has the sole

purpose of protecting the integrity of the free software distribution system which is

implemented by public license practices. Many people have made generous

contributions to the wide range of software distributed through that system in reliance

on consistent application of that system; it is up to the author/donor to decide if he or

she is willing to distribute software through any other system and a licensee cannot

impose that choice.

This section is intended to make thoroughly clear what is believed to be a consequence

of the rest of this License.

12. If the distribution and/or use of the Library is restricted in certain countries either

by patents or by copyrighted interfaces, the original copyright holder who places

the Library under this License may add an explicit geographical distribution

limitation excluding those countries, so that distribution is permitted only in or

among countries not thus excluded. In such case, this License incorporates the

limitation as if written in the body of this License.

13. The Free Software Foundation may publish revised and/or new versions of the

Lesser General Public License from time to time. Such new versions will be

similar in spirit to the present version, but may differ in detail to address new

problems or concerns.

Each version is given a distinguishing version number. If the Library specifies a version

number of this License which applies to it and “any later version”, you have the option

of following the terms and conditions either of that version or of any later version

published by the Free Software Foundation. If the Library does not specify a license

version number, you may choose any version ever published by the Free Software

Foundation.

14. If you wish to incorporate parts of the Library into other free programs whose

distribution conditions are incompatible with these, write to the author to ask for

permission. For software which is copyrighted by the Free Software Foundation,

write to the Free Software Foundation; we sometimes make exceptions for this.

Our decision will be guided by the two goals of preserving the free status of all

derivatives of our free software and of promoting the sharing and reuse of

software generally.

NO WARRANTY

15. BECAUSE THE LIBRARY IS LICENSED FREE OF CHARGE, THERE IS NO

WARRANTY FOR THE LIBRARY, TO THE EXTENT PERMITTED BY

APPLICABLE LAW. EXCEPT WHEN OTHERWISE STATED IN WRITING

THE COPYRIGHT HOLDERS AND/OR OTHER PARTIES PROVIDE THE

LIBRARY “AS IS” WITHOUT WARRANTY OF ANY KIND, EITHER

EXPRESSED OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE. THE ENTIRE RISK AS TO THE QUALITY AND

PERFORMANCE OF THE LIBRARY IS WITH YOU. SHOULD THE

LIBRARY PROVE DEFECTIVE, YOU ASSUME THE COST OF ALL

NECESSARY SERVICING, REPAIR OR CORRECTION.

16. IN NO EVENT UNLESS REQUIRED BY APPLICABLE LAW OR AGREED

TO IN WRITING WILL ANY COPYRIGHT HOLDER, OR ANY OTHER

PARTY WHO MAY MODIFY AND/OR REDISTRIBUTE THE LIBRARY AS

PERMITTED ABOVE, BE LIABLE TO YOU FOR DAMAGES, INCLUDING

ANY GENERAL, SPECIAL, INCIDENTAL OR CONSEQUENTIAL

DAMAGES ARISING OUT OF THE USE OR INABILITY TO USE THE

LIBRARY (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA

BEING RENDERED INACCURATE OR LOSSES SUSTAINED BY YOU OR

THIRD PARTIES OR A FAILURE OF THE LIBRARY TO OPERATE WITH

ANY OTHER SOFTWARE), EVEN IF SUCH HOLDER OR OTHER PARTY

HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.

END OF TERMS AND CONDITIONS

How to Apply These Terms to Your New Libraries

If you develop a new library, and you want it to be of the greatest possible use to the

public, we recommend making it free software that everyone can redistribute and

change. You can do so by permitting redistribution under these terms (or, alternatively,

under the terms of the ordinary General Public License).

To apply these terms, attach the following notices to the library. It is safest to attach

them to the start of each source file to most effectively convey the exclusion of

warranty; and each file should have at least the “copyright” line and a pointer to where

the full notice is found.



Copyright (C)

This library is free software; you can redistribute it and/or modify it under the

terms of the GNU Lesser General Public License as published by the Free

Software Foundation; either version 2.1 of the License, or (at your option) any

later version.

This library is distributed in the hope that it will be useful, but WITHOUT ANY

WARRANTY; without even the implied warranty of MERCHANTABILITY or

FITNESS FOR A PARTICULAR PURPOSE. See the GNU Lesser General

Public License for more details.

You should have received a copy of the GNU Lesser General Public License

along with this library; if not, write to the Free Software Foundation, Inc., 59

Temple Place, Suite 330, Boston, MA 02111-1307 USA

Also add information on how to contact you by electronic and paper mail.

You should also get your employer (if you work as a programmer) or your school, if

any, to sign a “copyright disclaimer” for the library, if necessary. Here is a sample; alter

the names:

Yoyodyne, Inc., hereby disclaims all copyright interest in the library ‘Frob’ (a

library for tweaking knobs) written by James Random Hacker.

, 1 April 1990

Ty Coon, President of Vice

That’s all there is to it!

APPENDIX

viii

Kauko-ohjainkoodit

Liste des codes de commande

Liste der Fernbedienungscodes

Lista över fjärrstyrningskoder

Lijst met afstandsbedieningscodes

Ñïèñîê êîäîâ äèñòàíöèîííîãî óïðàâëåíèÿ

TV

ACURA 00101

ADDISON 01201, 01601,

08401

ADMIRAL 01301, 02201,

05801

ADVENT 09601

AGB 06801

AIKO 01201

AKAI 00101, 00301,

02901, 04601,

06801, 08901,

10501

AKURA 03701

ALBA 00101, 00401,

04801, 08501

AMERICA ACTION

02701

AMPRO 09401

AMSTRAD 00101, 00401,

02501, 04801,

05101, 05301,

06801

ANAM 00101, 02701,

03401

ANAM NATIONAL

03401, 08301

ANITECH 00101

AOC 00101, 00301,

00901, 01201,

01301, 01601,

02601, 02701,

05601

APEX DIGITAL09301, 09701,

09901

ASA 01401

AUDIOSONIC 00401, 01701

AWA 00101

BANG & OLUFSEN

07201

BASIC 00101

BAUR 00401, 04601,

06701

BAYSONIC 02701

BEAUMARK 02601

BEKO 04701, 06201,

09001, 09101

BELL & HOWELL

02001

BEON 00401

BLAUPUNKT 02801

BLUE SKY 08501, 11401

BONDSTEC 03301

BRADFORD 02701

BRANDT 01701, 04201

BROKSONIC 03101, 05801

BUSH 00101, 00101,

00401, 04801,

04901, 08501,

11401

BYDESIGN 14301, 14401,

14501, 14601

CANDLE 00301

CARNIVALE 00301

CARVER 00801, 02401

CASCADE 00101

CATHAY 00401

CCE 00401

CELEBRITY 00001

CELERA 09701

CENTURION 00401

CGE 03301

CHANGHONG 09701

CHING TAI 00101, 01201

CHUN YUN 00001, 00101,

01201, 02701

CHUNG HSIN 00701, 01601,

02701

CIMLINE 00101

CINERAL 01201, 05601

CITIZEN 00301, 00901,

01201

CLARION 02701

CLARIVOX 00401

CLATRONIC 03301, 04701

CONDOR 04101, 04701

CONRAC 10301

CONTEC 00101, 02701

CRAIG 02701

CROSLEY 00801

CROWN 00101, 00401,

02701, 04701,

05201

CTC 03301

CURTIS MATHES

00301, 00501,

00801, 00901,

01301, 01801,

02001, 02301,

05601, 08901,

11801, 12201

CXC 02701

DAEWOO 00101, 00301,

00401, 01201,

01601, 02001,

02401, 02601,

02701, 04901,

05601, 07901,

08201, 13101

DANSAI 00401

DAYTON 00101

DE GRAAF 02901, 06901

DECCA 00401, 06801

DENON 01801

DIGATRON 00401

DIXI 00101, 00401

DUMONT 00201

DWIN 09201, 10101

ECE 00401

ELBE 03501

ELECTROBAND

00001

ELIN 00401, 06901

ELITE 04101

ELTA 00101

EMERSON 02001, 02601,

02701, 03101,

04601, 05801,

07901

ENVISION 00301, 10601

EPSON 11001

ERRES 00401

ETHER 00101, 00301

ETRON 00101

EUROPHON 06801

FERGUSON 00401, 01001,

01701, 03201,

03801, 04201,

07101

FIDELITY 04601

FINLANDIA 02901, 04401

FINLUX 00401, 01401,

01501, 04401,

06801

FIRSTAR 00101, 03101

FIRSTLINE 00101, 03301,

08501

FISHER 01401, 02001,

02901, 04701

FLINT 05701

FORMENTI 00401, 04101

FORTRESS 01301

FRONTECH 02201, 03301,

03701

FUJITSU 08701, 10401

FUNAI 02501, 02701,

03701

FUTURETECH 02701

GATEWAY 13301, 13401

GE 00301, 00501,

00601, 01201,

02601, 02701,

05601, 07101,

11801, 12201,

12601

GEC 00401, 06801

GELOSO 00101

GENEXXA 02201

GIBRALTER 00201, 00301

GOLDSTAR 00301, 00401,

01701, 02001,

02601, 05001

GOODMANS 00401, 04801,

04901, 08201

GOREMJE 04701

GRADIENTE 00701, 02401

GRAETZ 02201, 04601

GRANADA 00401, 02901,

04301, 06801

GRANDIN 07701

GRUNDIG 00401, 02801,

06301, 07001,

07401

GRUNPY 02701

HALLMARK 02601

HANKOOK 00301, 02601,

02701

HANSEATIC 00401, 04101,

04601, 05201,

07001

HANTAREX 06801

HARMAN/KARDON

00801

HARVARD 02701

HAVERMY 01301

HCM 00101, 05101

HELLO KITTY 05601

HINARI 00101, 00401

HISAWA 05701

HITACHI 00101, 00301,

01201, 01501,

01701, 01801,

02201, 02601,

03001, 04501,

06101, 06901,

07301, 11701,

12101

HUA TUN 00101

HUANYU 04901

HYPSON 00401, 03701

ICE 03701, 04801

IMPERIAL 03301, 04701,

05201

INDIANA 00401

INFINITY 00801

INGELEN 02201

INNO HIT 06801

INNOVA 00401

INTEQ 00201

INTERFUNK 00401, 02201,

03301, 04601,

06701

INTERVISION 00401, 03701,

05001

ITS 04801

ITT 02201, 04601,

06901

JBL 00801

JCB 00001

JEAN 00101, 00601,

01201, 02101,

03101

JENSEN 09601

JVC 00701, 04801,

05801, 08401,

08701

KAISUI 00101

KAPSCH 02201

KARCHER 07701

KATHREIN 07001

KEC 02701

KENDO 00401

KENWOOD 00301

KNEISSEL 03501, 05401

KOLIN 00701, 01601,

02701

KORPEL 00401

KOYODA 00101

KTV 00301, 02701

L&S ELECTRONIC

10301

LEYCO 00401, 03701

ix

LG 00301, 00401,

00901, 01601,

02601, 09001

LIESENK & TTER

00401

LOEWE 06701

LUXOR 04501, 04601

LXI 00501, 00801,

02001, 02101,

02601

M ELECTRONIC

00101, 00401,

01401, 01501,

01701, 02201,

03801, 04401,

04901, 06001

MAGNADYNE 03301, 06801

MAGNAFON 06801

MAGNAVOX 00301, 00801,

12001, 12601

MANESTH 03701, 04101

MARANTZ 00301, 00401,

00801, 07001

MARK 00401

MATSUI 00101, 00401,

02901, 04801,

06301, 06801

MATSUSHITA 03401, 08301

MEDIATOR 00401

MEDION 08501, 10301,

11401

MEGATRON 01801, 02601

MEMOREX 00101, 01901,

02001, 02601,

03401, 05801,

11401

METZ 05501

MGA 00301, 01901,

02601

MICROMAXX 10301

MICROSTAR 10301

MIDLAND 00201, 00501,

00601

MINERVA 06301

MINOKA 05101

MITSUBISHI 00301, 01301,

01601, 01901,

02001, 02601,

02701, 03101,

03401, 06701,

11201, 11901

MIVAR 03901, 04001,

06801, 07601

MOTOROLA 01301

MTC 00301, 00901,

06701

MULTITECH 00101, 02701

MYRYAD 07001

NAD 02101, 02601,

04601, 11301

NEC 00101, 00301,

00601, 02001,

02101, 02401,

02601, 05701,

06501, 13201

NECKERMANN

00401, 07001

NEI 00401

NETSAT 00401

NEWAVE 00101, 01201,

01301, 02601

NIKKAI 00401, 03701

NIKKO 00301, 01201,

02601

NOKIA 04601, 05901,

06001, 06901,

08101

NORCENT 09301, 10801

NORDMENDE 01701, 03801,

07101

NTC 01201

OCEANIC 02201, 04601

ONWA 02701, 05301

OPTIMUS 02001, 02301,

03401, 08301

OPTONICA 01301

ORION 00401, 03101,

04101, 05801,

06801

OSAKI 03701, 05101

OTTO VERSAND

00401, 04101,

06701, 07001

PALLADIUM 04701, 05201

PANAMA 03701

PANASONIC 00401, 00601,

00801, 02201,

03401, 08301,

12401

PATHE CINEMA

03201, 04101

PAUSA 00101

PENNEY 00301, 00501,

00601, 00901,

02101, 02601,

12201

PERDIO 04101

PHILCO 00301, 00401,

00801, 01801,

02601, 02701,

03301, 05801,

13101

PHILIPS 00001, 00301,

00401, 00601,

00801, 01201,

01601, 02601,

04901, 07001,

08801, 12601

PHONOLA 00401

PILOT 00301

PIONEER 01701, 02201,

02301, 03801,

08601, 09501,

11301

PORTLAND 01201

PRANDONI-PRINCE

06801

PRIMA 09601

PRISM 00601

PROFEX 00101, 04601

PROSCAN 00501

PROTECH 00101, 00401,

03301, 03701,

05201, 08501

PROTON 00101, 00301,

02601

PULSAR 00201

QUASAR 00601, 03401,

08301

QUELLE 00401, 01401,

04601, 06701

RADIOLA 00401

RADIOMARELLI

06801

RADIOSHACK 00301, 00501,

02001, 02601,

02701

RCA 00001, 00301,

00501, 01101,

01201, 02601,

08601, 11501,

11801, 13901,

12201, 12501,

12601, 12801

REALISTIC 00301, 02001,

02601, 02701

REDIFFUSION 04601

REOC 09001

REVOX 00401

REX 02201, 03501,

03701

RFT 05201

R-LINE 00401

ROADSTAR 00101, 03701,

05201

RUNCO 00201, 00301,

06501, 07501

SABA 01701, 02201,

03801, 04201

SACCS 03201

SAGEM 07701

SAISHO 00101, 03701,

06801

SALORA 02201, 04601,

06901

SAMBERS 06801

SAMPO 00101, 00301,

01201, 01301,

02001, 02501,

02601, 08301,

13301

SAMSUNG 00101, 00301,

00401, 00901,

01101, 01201,

02001, 02601,

03701, 04701,

07001, 07401,

07801, 08901,

09801, 10501,

10701

SANSEI 05601

SANSUI 05801

SANYO 01401, 02001,

02701, 02901,

04301, 10201

SBR 00401

SCHAUB LORENZ

04601

SCHNEIDER 00401, 03301,

04801, 08501

SCOTCH 02601

SCOTT 02601, 02701,

03101

SEARS 00501, 00801,

02001, 02101,

02501, 02601

SEG 03701, 08501

SEI 06801

SELECO 02201, 03501

SEMIVOX 02701

SEMP 02101

SHARP 00301, 01301,

08301

SHEN YING 00101, 01201

SHENG CHIA 00101, 01301,

03101

SIAREM 06801

SIEMENS 00401, 02801

SINUDYNE 06801

SKANTIC 04501

SKY 00401

SKYGIANT 02701

SKYWORTH 00401

SOLAVOX 02201

SONITRON 02901

SONOKO 00101, 00401

SONOLOR 02201, 02901

SONTEC 00401

SONY 00001, 08301,

11101, 11601,

12701, 12901

SOUNDESIGN 02601, 02701

SOUNDWAVE 00401, 05201

SOWA 00601, 00901,

01201, 02101,

02601

SQUAREVIEW 02501

SSS 02701

STANDARD 00101

STARLITE 02701

STERN 02201, 03501

SUPREME 00001

SYLVANIA 00301, 00801,

02501

SYMPHONIC 02501, 02701

SYNCO 00001, 00901,

01201, 01301,

02601, 05601

SYSLINE 00401

T + A 05501

TACICO 00101, 01201,

02601

TAI YI 00101

TANDY 01301, 02201

TASHIKO 01201, 08301

TATUNG 00101, 00401,

00601, 00801,

00901, 02001,

02101, 06801

TCM 10301

TEAC 00101, 00401,

03701, 05101,

05201, 05701,

08501, 11401

TEC 03301

TECHNEMA 04101

TECHNICS 00601, 03401,

08301

TECHWOOD 00601

TECO 00101, 00601,

01201, 01301,

02601, 03701,

08401

TEKNIKA 00801, 00901,

01201, 01901,

02701

TELEFUNKEN 01701, 03601,

04201, 08001,

08901

TELEMEISTER04101

TELETECH 00101

TENSAI 04101

TERA 00301

THOMSON 01701, 03801,

07101, 08001,

12501

THORN 00401, 01401,

04601, 06701

TMK 02601

TNCI 00201

TOSHIBA 00901, 02001,

02101, 06601,

07801, 08301,

10901, 12101,

12301, 13001,

13201

TRIUMPH 06801

APPENDIX

x

TUNTEX 00101, 00301,

01201

TVS 05801

UHER 04101

UNIVERSUM 00401, 01401,

01501, 03701,

04401, 04701,

06401

VECTOR RESEARCH

00301

VESTEL 00401

VICTOR 00701, 03401,

08301, 08401

VIDEOSAT 03301

VIDIKRON 00801

VIDTECH 02601

VIEWSONIC 13301

VISION 04101

VOXSON 02201

WALTHAM 04501

WARDS 00301, 00801,

02601, 11301

WATSON 00401, 04101

WAYCON 02101

WHITE WESTINGHOUSE

00401, 04101,

05801, 07901

YAMAHA 00301, 01801,

08301, 10001,

11001, 13501,

13601, 13701,

13801, 14001,

14101, 14201

YAPSHE 03401

YOKO 00401, 03701

ZENITH 00201, 01201,

02601, 05801

VCR

ADMIRAL 01102

ADVENTURA 00002

AIKO 02102

AIWA 00002, 00402,

02202, 02602,

02702

AKAI 00602, 02302

AKIBA 01402

ALBA 01402, 02102,

02302, 02702

AMERICA ACTION

02102

AMERICAN HIGH

00302

AMSTRAD 00002

ANAM 00402, 01902,

02002, 02102,

02902

ANAM NATIONAL

01902, 04502

ANITECH 01402

ASA 00402, 01502

ASHA 02002

ASUKA 00402

AUDIOVOX 00402, 02102

BAIRD 00002, 00602,

01602

BASIC LINE 01402, 02102

BEAUMARK 02002

BELL & HOWELL

01602


BRANDT 02402

BRANDT ELECTRONIC

00602

BROKSONIC 01702, 02602,

04402

BUSH 01402, 02102,

02702

CALIX 00402

CANON 00302

CARVER 01502

CCE 01402, 02102

CGE 00002

CIMLINE 01402

CINERAL 02102

CITIZEN 00402, 02102,

04302

COLT 01402

COMBITECH 02702

CRAIG 00402, 01002,

01402, 02002

CROWN 01402, 02102

CURTIS MATHES

00302, 00602,

01202, 03702

CYBERNEX 02002

CYRUS 01502

DAEWOO 00902, 01602,

02102, 03402,

04302

DANSAI 01402

DE GRAAF 00702

DECCA 00002, 01502

DENON 00702

DUAL 00602

DUMONT 00002, 01502,

01602

DYNATECH 00002

ELCATECH 01402

ELECTROHOME

00402

ELECTROPHONIC

00402

EMEREX 00102

EMERSON 00002, 00302,

00402, 00802,

00902, 01702,

02002, 02102,

04302, 04402

ESC 02002, 02102

FERGUSON 00602, 02402

FIDELITY 00002

FINLANDIA 01502, 01602

FINLUX 00002, 00702,

01502, 01602

FIRSTLINE 00402, 00802,

00902, 01402

FISHER 01002, 01602

FUJI 00202, 00302

FUJITSU 00002, 00902

FUNAI 00002

GARRARD 00002

GE 00302, 01202,

02002, 03502,

03702, 03802

GEC 01502

GENERAL 00902

GO VIDEO 02802

GOLDHAND 01402

GOLDSTAR 00402, 01802,

02902, 04202

GOODMANS 00002, 00402,

01402, 02102

GRADIENTE 00002

GRAETZ 00602, 01602,

02002

GRANADA 01502, 01602

GRANDIN 00002, 00402,

01402

GRUNDIG 01402, 01502,

01902, 02502

HANSEATIC 00402

HARLEY DAVIDSON

00002

HARMAN/KARDON

01502

HARWOOD 01402

HCM 01402

HINARI 01402, 02002,

02702

HI-Q 01002

HITACHI 00002, 00402,

00602, 00702,

02002

HUGHES NETWORK SYSTEMS

00702

HYPSON 01402

IMPERIAL 00002

INTERFUNK 01502

ITT 00602, 01602,

02002

ITV 00402, 02102

JENSEN 00602

JVC 00602, 00902,

01302

KAISUI 01402

KEC 00402, 02102

KENWOOD 00602, 01302

KLH 01402

KODAK 00302, 00402

KOLIN 00602, 00802

KORPEL 01402

LENCO 02102

LEYCO 01402

LG 00402, 00702,

00902, 02902

LLOYD’S 00002

LOEWE 00402, 01502,

04502

LOGIK 01402, 02002

LUXOR 00802, 01102,

01602

LXI 00402

M ELECTRONIC

00002

MAGNASONIC04302

MAGNAVOX 00002, 00302,

00502, 01502

MAGNIN 02002

MANESTH 00902, 01402

MARANTZ 00302, 01502

MARTA 00402

MATSUI 02602, 02702

MATSUSHITA 00302

MEDION 02602

MEI 00302

MEMOREX 00002, 00302,

00402, 00502,

01002, 01102,

01602, 02002,

02202, 02602,

04202

MEMPHIS 01402

METZ 00402, 02502,

04502

MGA 00802, 02002

MGN TECHNOLOGY

02002

MINOLTA 00702

MITSUBISHI 00602, 00802,

01302, 01502,

03502

MOTOROLA 00302, 01102

MTC 00002, 02002

MULTITECH 00002, 01402

MURPHY 00002

MYRYAD 01502

NAD 01602

NATIONAL 01902

NEC 00302, 00402,

00602, 01102,

01302, 01602

NECKERMANN

01502

NESCO 01402

NEWAVE 00402

NIKKO 00402

NOBLEX 02002

NOKIA 00602, 01602,

02002

NORDMENDE 00602, 02402

OCEANIC 00002, 00602

OKANO 02302, 02602

OLYMPUS 00302, 01902

OPTIMUS 00402, 01102,

01602, 02802

ORION 01702, 02602,

02702, 04402

OSAKI 00002, 00402,

01402

OTTO VERSAND

01502

PALLADIUM 00402, 00602,

01402

PANASONIC 00302, 01802,

01902, 03102,

03702, 04502

PATHE MARCONI

00602

PENNEY 00302, 00402,

00702, 02002,

03702, 04202

PENTAX 00702

PERDIO 00002

PHILCO 00302

PHILIPS 00302, 01502,

03202, 03902,

04002

PHONOLA 01502

PILOT 00402

PIONEER 00702, 01302,

01502

POLK AUDIO 01502

PROFITRONIC 02002

PROLINE 00002

PROSCAN 01202, 03802

PROTEC 01402

PULSAR 00502

PYE 01502

QUASAR 00302, 03702

QUELLE 01502

RADIOLA 01502

RADIOSHACK 00002

RADIX 00402

RANDEX 00402

RCA 00302, 00702,

01202, 02002,

03502, 03702,

03802

REALISTIC 00002, 00302,

00402, 01002,

01102, 01602

REOC 02602

REPLAYTV 03002, 03102

REX 00602

ROADSTAR 00402, 01402,

02002, 02102

RUNCO 00502

SABA 00602, 02402

xi

SALORA 00802

SAMPO 00402, 01102

SAMSUNG 00902, 02002,

02802

SANKY 00502, 01102

SANSUI 00002, 00602,

01302, 04402

SANYO 01002, 01602,

02002

SAVILLE 02702

SBR 01502

SCHAUB LORENZ

00002, 00602,

01602

SCHNEIDER 00002, 01402,

01502

SCOTT 00802, 00902,

01702

SEARS 00002, 00302,

00402, 00702,

01002, 01602,

04202

SEG 02002

SEI 01502

SELECO 00602

SEMP 00902

SHARP 01102, 03502

SHINTOM 01402, 01602

SIEMENS 00402, 01502,

01602

SILVA 00402

SINGER 00902, 01402

SINUDYNE 01502

SONIC BLUE 03002, 03102

SONTEC 00402

SONY 00002, 00102,

00202, 00302,

03302, 04102

STS 00702

SUNKAI 02602

SUNSTAR 00002

SUNTRONIC 00002

SYLVANIA 00002, 00302,

00802, 01502

SYMPHONIC 00002

TANDY 00002, 01602

TASHIKO 00002, 00402

TATUNG 00002, 00602,

00902, 01302,

01502

TEAC 00002, 00602,

02102, 02202,

03402

TECHNICS 00302, 01902

TECO 00302, 00402,

00602, 01102

TEKNIKA 00002, 00302,

00402

TELEAVIA 00602

TELEFUNKEN 00602, 02402

TENOSAL 01402

TENSAI 00002

THOMAS 00002

THOMSON 00602, 01202,

01302, 02402

THORN 00602, 01602

TIVO 03202, 03302

TMK 02002

TOSHIBA 00602, 00802,

00902, 01302,

01502, 03602

TOTEVISION 00402, 02002

UHER 02002

UNITECH 02002

UNIVERSUM 00002, 00402,

01502, 02002

VECTOR 00902

VICTOR 00602, 01302

VIDEO CONCEPTS

00902

VIDEOMAGIC 00402

VIDEOSONIC 02002

VILLAIN 00002

WARDS 00002, 00302,

00702, 01002,

01102, 01202,

01402, 01502,

02002

WHITE WESTINGHOUSE

01402

XR-1000 00002, 00302,

01402

YAMAHA 00602

YAMISHI 01402

YOKAN 01402

YOKO 02002

ZENITH 00002, 00202,

00502, 04402

KAAPELI

ABC 00103, 00203

AMERICAST 02003

BELL SOUTH 02003

BIRMINGHAM CABLE

COMMUNICATIONS

00803

BRITISH TELECOM

00103

DAERYUNG 00203, 01403,

01903

DIRECTOR 01303

FILMNET 01203

GENERAL INSTRUMENT

00103, 00803,

01303, 01703

GOLDSTAR 00503

HAMLIN 00303, 00703

JERROLD 00103, 00803,

01303, 01703

LG 00503

MEMOREX 00003

MNET 01203

MOTOROLA 00803, 01303,

01703, 02303

NOOS 01803

PACE 00603, 02203

PANASONIC 00003, 00203,

00403

PARAGON 00003

PHILIPS 01003, 01103

PIONEER 00503, 01603,

01903

PULSAR 00003

PVP STEREO VISUAL MATRIX

00103

QUASAR 00003

RCA 02403, 02503

REGAL 00703, 00903

RUNCO 00003

SAGEM 01803

SAMSUNG 00003, 00503

SCIENTIFIC ATLANTA

00203, 01403,

01903

SONY 02103

STARCOM 00103

SUPERCABLE 00803

TELE+1 01203

TORX 00103

TOSHIBA 00003

TRANS PX 00803

TS 00103

UNITED CABLE

00103

ZENITH 00003, 01503,

02003

SAT.VIRITIN

@SAT 06404

ABSAT 00104

ALBA 01404

ALPHASTAR 02504

AMSTRAD 03004

ASTON 00304, 05004

ASTRO 00604

ATSAT 06404

AVALON 01304


BRITISH SKY BROADCASTING

03004, 05204

CANAL DIGITAL

03104

CANAL SATELLITE

03104

CANAL+ 03104

CHAPARRAL 00804

CITYCOM 05304

CONNEXIONS 01304

CROSSDIGITAL

04604

CYRUS 00704

DAERYUNG 01304

DAEWOO 06304

D-BOX 02104, 04904

DIGENIUS 01104

DIRECTV 00904, 01204,

01504, 01704,

02204, 02304,

02804, 04104,

04604, 05104,

06904

DISH NETWORK SYSTEM

02604, 03704

DISHPRO 02604, 03704

DISTRATEL 00004

DMT 04004

DNT 00704, 01304

DREAM MULTIMEDIA

05804

ECHOSTAR 00504, 01304,

01604, 02604,

03104, 03604,

03704, 04304

ENGEL 03804

EXPRESSVU 02604

FINLUX 01404

FOXTEL 07004, 07104,

07204, 07304,

07404

FRACARRO 03604

FTE 03404

FUBA 01304

GALAXIS 03404, 04704

GE 01504

GENERAL INSTRUMENT

03504

GOI 02604

GOLD BOX 03104

GRUNDIG 00604, 03004

HIRSCHMANN00604, 01304

HITACHI 01404, 02804

HTS 02604

HUGHES NETWORK SYSTEM

02304, 05104,

06904

HUMAX 03404, 05304

INVIDEO 03604

JVC 02604

KATHREIN 00104, 00604,

00704, 01004,

01804, 05604

KREISELMEYER

00604

LABGEAR 06304

LOGIX 03804

LORENZEN 01104

MAGNAVOX 02004, 02204

MANHATTAN 01404, 03804,

04204

MARANTZ 00704

MEDIASAT 03104

MEMOREX 02204

METRONIC 00004

MITSUBISHI 02304

MOTOROLA 03504

MYRYAD 00704

NEXT LEVEL 03504

NOKIA 01404, 02104,

02404, 04904,

05704, 06804

OCTALTV 03704

ORBITECH 04504

PACE 01404, 03004,

05204, 06604

PANASONIC 00904, 01904,

03004, 06504

PANDA 01404

PAYSAT 02204

PHILIPS 00204, 00704,

01404, 02004,

02204, 02304,

03104, 04104,

05104, 06904

PIONEER 03104

PROMAX 01404

PROSCAN 01204, 01504

RADIOLA 00704

RADIOSHACK 03504

RADIX 01304

RCA 00404, 01204,

01504, 03204

RFT 00704

SABRE 01404

SAGEM 02904, 04804,

05904

SAMSUNG 03804, 04604,

06004, 06204

SAT CONTROL06404

SATSTATION 04204

SCHWAIGER 04704

SEEMANN 01304

SIEMENS 00604

SKY 03004, 03304,

05204

SM ELECTRONIC

05404

SONY 01704, 03004,

06704

STAR CHOICE 03504

STRONG 06404

TANTEC 01404

TECHNISAT 04404, 04504

TELESTAR 04504

THOMSON 01404, 03104,

03904, 06104

TOPFIELD 05504

APPENDIX

xii

TOSHIBA 02304, 02704,

06904

TPS 02904, 05904

ULTIMATETV 01204, 01704

UNIDEN 02004, 02204

UNIVERSUM 00604

VENTANA 00704

WISI 00604, 01304,

01404

XSAT 00104

ZEHNDER 04004

ZENITH 03304

CD-SOITIN

AIWA 00605

ARCAM 00605

AUDIO RESEARCH

00605

AUDIO TON 00605

AUDIOLAB 00605

AUDIOMECA 00605

CAIRN 00605

CALIFORNIA AUDIO LABS

00205

CARVER 00605, 00805

CYRUS 00605

DENON 01005

DKK 00005

DMX ELECTRONICS

00605

DYNAMIC BASS

00805

EMERSON 00905

FISHER 00805

GENEXXA 00305, 00905

GOODMANS 00905

GRUNDIG 00605

HARMAN/KARDON

00605, 00705

HITACHI 00305

JVC 00505

KENWOOD 00105, 00405

KRELL 00605

LINN 00605

LXI 00905

MAGNAVOX 00605, 00905

MARANTZ 00205, 00605

MATSUI 00605

MCS 00205

MEMOREX 00905

MERIDIAN 00605

MICROMEGA 00605

MIRO 00005

MISSION 00605

MYRYAD 00605

NAD 00005

NAIM 00605

NSM 00605

OPTIMUS 00005, 00305,

00405, 00805,

00905

PANASONIC 00205

PHILIPS 00605

PIONEER 00305, 00905


PROTON 00605

QED 00605

QUAD 00605

QUASAR 00205

RCA 00305, 00805,

00905

REALISTIC 00805

REVOX 00605

ROTEL 00605

SAE 00605

SANSUI 00605, 00905

SANYO 00805

SCOTT 00905

SEARS 00905

SHARP 00405

SIMAUDIO 00605

SONIC FRONTIERS

00605

SONY 00005

SYMPHONIC 00905

TAG MCLAREN

00605

TANDY 00305

TECHNICS 00205

THORENS 00605

THULE 00605

UNIVERSUM 00605

VICTOR 00505

WARDS 00605

YAMAHA 01105, 01205

CD-TALLENNIN

KENWOOD 01305

MARANTZ 01305

PHILIPS 01305

YAMAHA 01405

BLU-RAY/DVD -SOITIN

ACOUSTIC SOLUTIONS

02806

ALBA 02606

AMSTRAD 02306

APEX DIGITAL02106, 02606,

03006, 03506,

03606, 03706,

04106

BLAUPINKT 02606

BLUE PARADE01006

BUSH 02306

CENTREX 02106

CLATRONIC 03406

CYBERHOME 02406

DAEWOO 03206, 03306

DANSAI 03206

DECCA 03206

DENON 00006

DIAMOND 03106

DIGITREX 02106

DVD2000 00206

EMERSON 01206

ENTERPRISE 01206

FISHER 02006

GE 00306, 02606

GO VIDEO 02506

GOLDSTAR 02906, 04906

GRADIENTE 01806

GREENHILL 02606

GRUNDIG 00706

HITACHI 01106, 01507,

01906

HITEKER 02106

JVC 00906, 01306

KENWOOD 00006, 00606

KLH 02606

KOSS 01806

LG 02906

LIMIT 03106

MAGNAVOX 00106, 02206

MARANTZ 00706

MEMOREX 03806

MICO 02706

MICROSOFT 00306

MINTEK 02606


MUSTEK 02806

NESA 02606

ONKYO 00106, 04806

ORITRON 01806

PALSONIC 02106

PANASONIC 00006, 00007,

00107, 00207,

01606, 04206,

05006

PHILIPS 00106, 00706,

00807, 01706,

03906, 05206

PIONEER 00406, 00407,

00507, 00607,

01006, 01506,

01606, 05306


PROSCAN 00306

QWESTAR 01806

RCA 00306, 01006,

02606, 04806

ROTEL 01306

SAMSUNG 01106, 04506

SANYO 02006

SHARP 01207, 01307,

01406

SHERWOOD 03206

SHINSONIC 00506

SLIM ART 03306

SM ELECTRONIC

02806

SONY 00506, 00907,

01007, 01107,

04006, 05106

SYLVANIA 02206

TATUNG 03206

TEAC 01006, 02606

TECHNICS 00006

THETA DIGITAL

01006

THOMSON 00306

TOSHIBA 00106, 00307,

04606, 04806,

05406

URBAN CONCEPTS

00106

VICTOR 01407

XBOX 00306

YAMAHA 00006, 00706,

00707, 00806,

04306, 04406,

04706

ZENITH 00106, 01206,

02906

ZEUS 03306

LD -SOITIN

CARVER 00108

DENON 00008

MARANTZ 00108


NAD 00008

NAGSMI 00008

OPTIMUS 00008

PHILIPS 00108

PIONEER 00008

SALORA 00108

SONY 00208

TELEFUNKEN 00008

YAMAHA 00308

MD -TALLENNIN

KENWOOD 00109

ONKYO 00309

SHARP 00209

SONY 00009

YAMAHA 00409, 00509,

00609

VIRITIN (TUNER)

ADC 00710

AIWA 00410, 01210,

03610, 03910,

04410

ALCO 03810

ANAM 04310

APEX DIGITAL01810

AUDIOLAB 01510

AUDIOTRONIC01510

AUDIOVOX 03810

BOSE 01610

CAMBRIDGE SOUNDWORKS

03310

CAPETRONIC 00710

CARVER 01210, 01510

CENTREX 01810

DENON 03210

FERGUSON 00710

FINE ARTS 01510

GRUNDIG 01510

HARMAN/KARDON

00210, 02610

INTEGRA 00310, 02510

JBL 00210, 02710

JVC 00110, 00710,

03410, 04110

KENWOOD 01010, 03010

KLH 03810, 04010

MAGNAVOX 00710, 01210,

01510, 02110

MARANTZ 00010, 01210,

01510, 02410

MCS 00010

MICROMEGA 01510

MUSICMAGIC 01210

MYRYAD 01510

NAD 00610

NORCENT 03710

ONKYO 00310, 00810,

02510

OPTIMUS 00710, 00910

PANASONIC 00010, 02310,

04210, 04710

PHILIPS 01210, 01510,

01910, 02010,

02110, 02210,

02410

PIONEER 00710, 00910,

03510


PROSCAN 01710

QUASAR 00010

RCA 00710, 00910,

01710, 03810,

04310

SABA 00710

SANSUI 01210

SCHNEIDER 00710

SONY 00410, 01110,

01310, 04510,

04610

STEREOPHONICS

00910

SUNFIRE 03010

xiii

TEAC 03810

TECHNICS 00010, 02810,

02910, 04210

TELEFUNKEN 00710

THOMSON 01710

THORENS 01510

UHER 00710

VENTURER 03810

VICTOR 00110

WARDS 00410

YAMAHA 00510, 01410,

03110, 04810,

05510, 05610,

05710, 05810,

05910, 06010

YAMAHA (iPod)

05310

YAMAHA (TUNER ID1)

04910

YAMAHA (TUNER ID2)

05010

YAMAHA (XM ID1)

05110

YAMAHA (XM ID2)

05210

YAMAHA (USB)

05410

KASETTIDEKKI

AIWA 00111

CARVER 00111

GRUNDIG 00111

HARMAN/KARDON

00111

MAGNAVOX 00111

MARANTZ 00111

MYRYAD 00111

OPTIMUS 00011

PHILIPS 00111

PIONEER 00011


RCA 00011

REVOX 00111

SANSUI 00111

SONY 00211

THORENS 00111

WARDS 00011

YAMAHA 00311, 00411

APPENDIX

xiv

RX-V1900 - Yamaha

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
