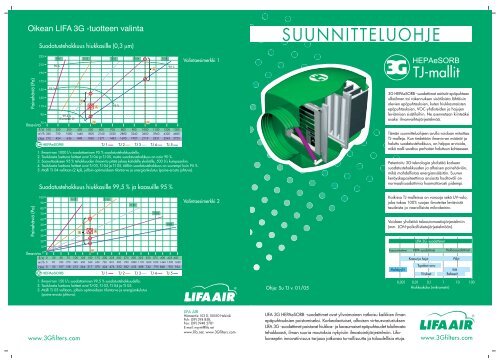

Oikean LIFA 3G -tuotteen valinta<br />
Painehäviö (Pa)<br />
Ilmavirta<br />
(l/s)<br />
m 3 /h<br />
Suodatustehokkuus hiukkasille (0,3 μm)<br />
235<br />
215<br />
195<br />
175<br />
155<br />
135<br />
115<br />
95<br />
75<br />
95 %<br />
TJ 01 TJ 02 TJ 03 TJ 04 TJ 05<br />
90 %<br />
99,5 %<br />
(Esimerkki 2)<br />
4.<br />
5.<br />
100 200 300 400 500 600 700 800 900 1000 1100 1200 1300<br />
360 720 1080 1440 1800 2160 2520 2880 3240 3600 3960 4320 4680<br />
CFM 212 424 636 848 1060 1271 1483 1695 1907 2119 2331 2543 2755<br />
HEPAeSORB TJ 1 TJ 2 TJ 3 TJ 4 TJ 5<br />
95 %<br />
3. 1.<br />
1. Ilmavirran 1000 l/s suodattaminen 95 % suodatustehokkuudella.<br />
2. Taulukosta luettuna laitteet ovat TJ 04 ja TJ 05, mutta suodatustehokkuus on noin 90 %.<br />
3. Saavuttaakseen 95 % tehokkuuden ilmavirta pitää jakaa kahdelle yksikölle, 500 l/s kumpaankin.<br />
4. Taulukosta luettuna laitteet ovat TJ 03, TJ 04 ja TJ 05, tällöin suodatustehokkuus on suurempi kuin 95 %.<br />
5. Malli TJ 04 valitaan (2 kpl), jolloin optimoidaan tilantarve ja energiankulutus (paine-erosta johtuva).<br />
Suodatustehokkuus hiukkasille 99,5 % ja kaasuille 95 %<br />
2.<br />
90 %<br />
Valintaesimerkki 1<br />
<strong>SUUNNITTELUOHJE</strong><br />
HEPAeSORB<br />
TJ-mallit<br />
3G HEPAeSORB -suodattimet estävät epäpuhtaan<br />
ulkoilman tai rakennuksen sisätiloista lähtöisin<br />
olevien epäpuhtauksien, kuten hiukkasmaisten<br />
epäpuhtauksien, VOC-yhdisteiden ja hajujen<br />
leviämisen sisätiloihin. Ne asen<strong>net</strong>aan kiinteäksi<br />
osaksi ilmanvaihtojärjestelmää.<br />
Tämän suunnitteluohjeen avulla voidaan mitoittaa<br />
TJ-malleja. Kun tiedetään ilmavirran määrät ja<br />
haluttu suodatustehokkuus, on helppo arvioida,<br />
mikä malli soveltuu parhaiten haluttuun kohteeseen.<br />
Patentoitu 3G-teknologia yhdistää korkean<br />
suodatustehokkuuden ja alhaisen painehäviön,<br />
mikä mahdollistaa energiansäästön. Suuren<br />
keräyskapasiteettinsa ansiosta huoltoväli on<br />
normaalisuodattimia huomattavasti pidempi.<br />
Painehäviö (Pa)<br />
Ilmavirta<br />
(l/s)<br />
m 3 /h<br />
100<br />
TJ 01 TJ 02<br />
90<br />
TJ 03<br />
80<br />
70<br />
TJ 04<br />
60<br />
50<br />
TJ 05<br />
40<br />
3.<br />
2.<br />
30<br />
20<br />
10<br />
1.<br />
0<br />
0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450<br />
0 90 180 270 360 450 540 630 720 810 900 990 1080 1170 1260 1350 1440 1530 1620<br />
CFM 0 52 107 158 212 264 317 370 424 476 530 582 635 688 742 795 848 901 954<br />
HEPAeSORB TJ 1 TJ 2 TJ 3 TJ 4 TJ 5<br />
Valintaesimerkki 2<br />
Kaikissa TJ-malleissa on varaaja sekä UV-valo,<br />
joka takaa 100% suojan ilmateitse leviävistä<br />
taudeista ja vaarallisista mikrobeista.<br />
Voidaan yhdistää taloautomaatiojärjestelmiin<br />
(mm. LON-paikallistietojärjestelmään).<br />
Kaasusuodattimet<br />
Molekyylit<br />
LIFA 3G -suodattimet<br />
HEPA-suodattimet<br />
Kaasut ja hajut<br />
Tupakan savu<br />
Virukset<br />
Hiukkassuodattimet<br />
Pölyt<br />
Itiöt<br />
Bakteerit<br />
1. Ilmavirran 150 l/s suodattaminen 99,5 % suodatustehokkuudella.<br />
2. Taulukosta luettuna laitteet ovat TJ 02, TJ 03, TJ 04 ja TJ 05.<br />
3. Malli TJ 03 valitaan, jolloin optimoidaan tilantarve ja energiankulutus<br />
(paine-erosta johtuva).<br />
Ohje: Su TJ v. 01/05<br />
0,001 0,01 0,1 1 10 100<br />
Hiukkaskoko (mikrometri)<br />
www.3Gfilters.com<br />
LIFA AIR<br />
Hämeentie 103 D, 00550 Helsinki<br />
Puh: (09) 394 858,<br />
Fax: (09) 3948 5781<br />
E-mail: myynti@lifa.<strong>net</strong><br />
www.lifa.<strong>net</strong>, www.3Gfilters.com<br />
LIFA 3G HEPAeSORB -suodattimet ovat ylivoimainen ratkaisu kaikkien ilman<br />
epäpuhtauksien poistamiseksi. Korkealaatuiset, alhaisen virtausvastustuksen<br />
LIFA 3G -suodattimet poistavat hiukkas- ja kaasumaiset epäpuhtaudet tuloilmasta<br />
tehokkaasti, ilman suuria muutoksia nykyisiin ilmastointijärjestelmiin. <strong>Lifa</strong>konseptin<br />
innovatiivisuus tarjoaa jatkuvaa turvallisuutta ja taloudellisia etuja.<br />
www.3Gfilters.com
TJ-mallit 3G-suodatusjärjestelmä asen<strong>net</strong>tavissa osaksi ilmastointijärjestelmää<br />
l<br />
Valintataulukot<br />
h<br />
h<br />
Suodatustehokkuus hiukkasille (0,3 μm)<br />
Tuotetiedot<br />
Tuote<br />
l<br />
-(2x40 mm)<br />
w<br />
d<br />
40 mm<br />
Suodattimen vaihto: tarvittava aukko alakattorakenteissa<br />
on vähintään suodattimen koko = z x w<br />
z = suodatinpussin pituus<br />
Kannen avaaminen:<br />
tarvittava tila joko l tai w<br />
LIFA 3G TJ 01 UV LIFA 3G TJ 02 UV LIFA 3G TJ 03 UV LIFA 3G TJ 04 UV LIFA 3G TJ 05 UV<br />
Painehäviö (Pa)<br />
235<br />
215<br />
195<br />
175<br />
155<br />
135<br />
115<br />
TJ 01 TJ 02 TJ 03 TJ 04 TJ 05<br />
90 %<br />
90 %<br />
95 %<br />
95 %<br />
Taulukko 1<br />
Tuotenumero 6420281023 033 6420281023163 6420281020032 6420281023460 6420281023804<br />
Ulkomitat mm<br />
leveys xkorkeus xpituus 360x320x590 600x320x670 510x470x612 600x470x670 645x615x915<br />
halkaisija (Ø d) 200 200 250 250 315<br />
Osat<br />
UV-valo 15 W/251nm 17 W/251nm 17 W/251nm 17 W/251nm 17 W/251nm<br />
Varaaja 7 W/8kV 9W/8kV 10W/8kV 10W/8kV 12W/8kV<br />
Käyttöjännite 100 – 240 V/50 – 60 Hz 100 – 240 V/50 – 60 Hz 100 – 240 V/50 – 60 Hz 100 – 240 V/50 – 60 Hz 100 – 240 V/50 – 60 Hz<br />
3G-suodatinpussin koko hiukkas-/aktiivihiilisuodatin hiukkas-/aktiivihiilisuodatin hiukkas-/aktiivihiilisuodatin hiukkas-/aktiivihiilisuodatin hiukkas-/aktiivihiilisuodatin<br />
w xh xz (mm) 305 x305x285 550 x305x375 450x450x293 550x450x375 592x592x600<br />
Tekniset tiedot<br />
Painehäviö 70 Pa / (100 l/s) 66 Pa / (165 l/s) 51 Pa / (205 l/s) 40 Pa / (250 l/s) 36 Pa / (352 l/s)<br />
Ilmavirta 100 l/s 165 l/s 205 l/s 250 l/s 352 l/s<br />
otsapintanopeudella 360 m 3 /h 594 m 3 /h 738 m 3 /h 900 m 3 /h 1267 m 3 /h<br />
1,0 m/s 212 CFM 350 CFM 434 CFM 530 CFM 745 CFM<br />
Suodatustehokkuus 99,5 % (< 123 l/s) 99,5 % (< 240 l/s) 99,5 % (< 325 l/s) 99,5 % (< 400 l/s) 99,5 % (< 445 l/s)<br />
hiukkasille<br />
95 % (123–190 l/s) 95 % (240–380 l/s) 95 % (325–525 l/s) 95 % (400–625 l/s) 95 % (445–700 l/s)<br />
90 % (190–250 l/s) 90 % (380–500 l/s) 90 % (525–760 l/s) 90 % (625–950 l/s) 90 % (700–1200 l/s)<br />
Suodatustehokkuus 95 % (< 123 l/s) 95 % (< 240 l/s) 95 % (< 325 l/s) 95 % (< 400 l/s) 95 % (< 445 l/s)<br />
kaasuille<br />
Huomioitavaa ei puhallinta ei puhallinta ei puhallinta ei puhallinta ei puhallinta<br />
Kaikki mallit saatavana myös ilman UV-valoa<br />
Epäpuhdas<br />
ulkoilma<br />
Puhdasta<br />
ilmaa<br />
LIFA High<br />
Epäpuhtauksien Security<br />
lähde -turvasuodatin<br />
95<br />
75<br />
Ilmavirta<br />
(l/s)<br />
m 3 /h<br />
Painehäviö (Pa)<br />
Ilmavirta<br />
(l/s)<br />
m 3 /h<br />
99,5 %<br />
(Taulukko 2)<br />
100 200 300 400 500 600 700 800 900 1000 1100 1200 1300<br />
360 720 1080 1440 1800 2160 2520 2880 3240 3600 3960 4320 4680<br />
CFM 212 424 636 848 1060 1271 1483 1695 1907 2119 2331 2543 2755<br />
HEPAeSORB TJ 1 TJ 2 TJ 3 TJ 4 TJ 5<br />
Suodatustehokkuus hiukkasille 99,5 % ja kaasuille 95 %<br />
100<br />
90<br />
TJ 01 TJ 02<br />
TJ 03<br />
80<br />
70<br />
TJ 04<br />
60<br />
50<br />
TJ 05<br />
40<br />
30<br />
20<br />
10<br />
0<br />
0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450<br />
0 90 180 270 360 450 540 630 720 810 900 990 1080 1170 1260 1350 1440 1530 1620<br />
CFM 0 52 107 158 212 264 317 370 424 476 530 582 635 688 742 795 848 901 954<br />
HEPAeSORB TJ 1 TJ 2 TJ 3 TJ 4 TJ 5<br />
Taulukko 2<br />
Epäpuhdasta<br />
ilmaa<br />
Puhdasta<br />
ilmaa<br />
Puhdasta<br />
ilmaa<br />
LIFA TJ<br />
-suodatin<br />
Epäpuhdasta<br />
ilmaa<br />
www.3Gfilters.com<br />
