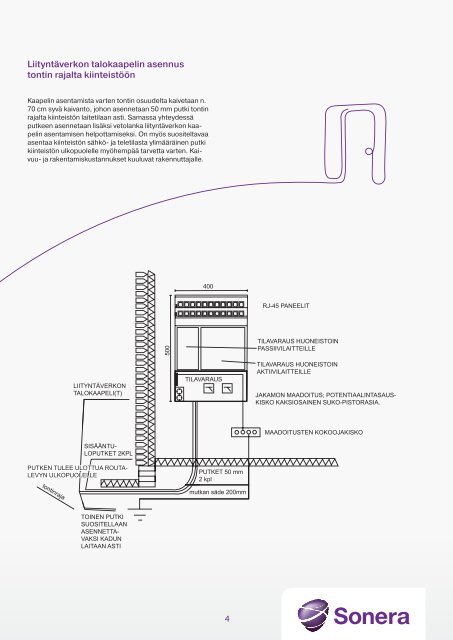

Liityntäverkon talokaapelin asennustontin rajalta kiinteistöönKaapelin asentamista varten tontin osuudelta kaivetaan n.70 cm syvä kaivanto, johon asennetaan 50 mm putki tontinrajalta kiinteistön laitetilaan asti. Samassa yhteydessäputkeen asennetaan lisäksi vetolanka liityntäverkon kaapelinasentamisen helpottamiseksi. On myös suositeltavaaasentaa kiinteistön sähkö- ja teletilasta ylimääräinen putkikiinteistön ulkopuolelle myöhempää tarvetta varten. Kaivuu-ja rakentamiskustannukset kuuluvat rakennuttajalle.400RJ-45 PANEELIT500TILAVARAUS HUONEISTOINPASSIIVILAITTEILLELIITYNTÄVERKONTALOKAAPELI(T)TILAVARAUSTILAVARAUS HUONEISTOINAKTIIVILAITTEILLEJAKAMON MAADOITUS; POTENTIAALINTASAUS-KISKO KAKSIOSAINEN SUKO-PISTORASIA.SISÄÄNTU-LOPUTKET 2KPLPUTKEN TULEE ULOTTUA ROUTA-LEVYN ULKOPUOLELLEtontinrajaPUTKET 50 mm2 kplmutkan säde 200mmMAADOITUSTEN KOKOOJAKISKOTOINEN PUTKISUOSITELLAANASENNETTA-VAKSI KADUNLAITAAN ASTI4
Kiinteistön laitekaappiOmakotitalon tietoliikennelaitteiden jakokaapiksi tuleehankkia ovellinen, lukittavissa oleva ja ilmastointiaukoillavarustettu vähintään K 600 x L 400 x S 120 mm laitekaappi.Kaapissa tulee olla tele- ja KTV-laitteita varten vähintään2 vapaata maadoitettua sähköpistorasiaa omalla syöttökaapelilla(10A), maadoituskisko, liitinpaikat jokaisestakytkettävästä huoneesta tulevan kaapelin päättämiseksiRJ-45-liittimille ja tilaa valokuitukaapelin päätekotelon sekälaajakaista- ja KTV-mediamuuntimen sijoittamiseksi. Laitekaapissaoleva maadoituskisko yhdistetään kiinteistönpäämaadoituskiskoon vähintään 6 mm 2 kuparisella maadoitusjohtimella.Kaapelia on varattava kaapin sisään 1,5 mpäättämistyötä varten. Kaapin runko yhdistetään kaapissaolevaan maadoituskiskoon. Talokaapeli päätetään kotelossaLSA PLUS- tai vastaavalle hahloliitosrimalle ja taajamanulkopuolella rimat varustetaan 600 V ylijännitesuojilla.Huom! Valokaapelia saa käsitellä vain koulutuksen saanutasentaja. Kiinteistön sisäverkon, talojakamon ja siihen liittyvätrakenteet omistaa rakennuttaja, joka vastaa myös niidentoimintakunnosta.1.4.2.3.5.1. Kaapeli-TV:n kuitumuunnin/mediamuunnin (Soneranlaite, toimitetaan Sonera Kotikuidun mukana)2. Laajakaistan kuitumuunnin/mediamuunnin (asiakkaanlaite, toimitetaan Sonera Kotikuidun mukana)3. Valokaapelin tilaajapääte (Soneran laite, toimitetaanSonera Kotikuidun mukana)4. Huoneiston yhteisantennihaaroitin5. Huoneiston yleiskaapelointipisteet RJ45 CAT6 UTP5
