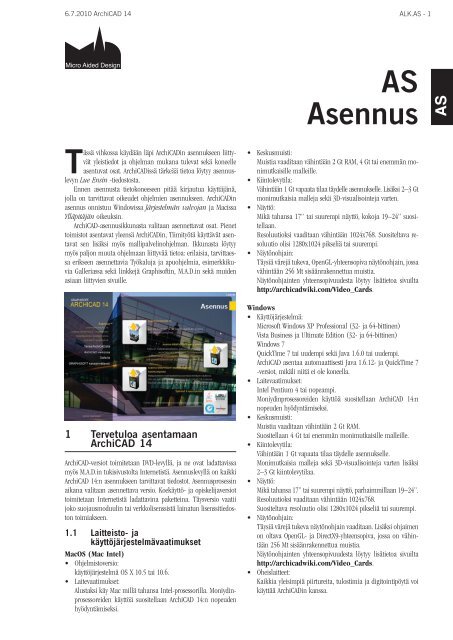

AS Asennus - MAD

6.7.2010 ArchiCAD 14
Tässä vihkossa käydään läpi ArchiCADin asennukseen liittyvät
yleistiedot ja ohjelman mukana tulevat sekä koneelle
asentuvat osat. ArchiCADissä tärkeää tietoa löytyy asennuslevyn
Lue Ensin -tiedostosta.
Ennen asennusta tietokoneeseen pitää kirjautua käyttäjänä,
jolla on tarvittavat oikeudet ohjelmien asennukseen. ArchiCADin
asennus onnistuu Windowissa Järjestelmän valvojan ja Macissa
Ylläpitäjän oikeuksin.
ArchiCAD-asennusikkunasta valitaan asennettavat osat. Pienet
toimistot asentavat yleensä ArchiCADin, Tiimityötä käyttävät asentavat
sen lisäksi myös mallipalvelinohjelman. Ikkunasta löytyy
myös paljon muuta ohjelmaan liittyvää tietoa: erilaisia, tarvittaessa
erikseen asennettavia Työkaluja ja apuohjelmia, esimerkkikuvia
Galleriassa sekä linkkejä Graphisoftin, M.A.D.in sekä muiden
asiaan liittyvien sivuille.
1 Tervetuloa asentamaan
ArchiCAD 14
ArchiCAD-versiot toimitetaan DVD-levyllä, ja ne ovat ladattavissa
myös M.A.D.in tukisivustolta Internetistä. Asennuslevyllä on kaikki
ArchiCAD 14:n asennukseen tarvittavat tiedostot. Asennusprosessin
aikana valitaan asennettava versio. Koekäyttö- ja opiskelijaversiot
toimitetaan Internetistä ladattavina paketteina. Täysversio vaatii
joko suojausmoduulin tai verkkolisenssistä lainatun lisenssitiedoston
toimiakseen.
1.1 Laitteisto- ja
käyttöjärjestelmävaatimukset
MacOS (Mac Intel)
• Ohjelmistoversio:
käyttöjärjestelmä OS X 10.5 tai 10.6.
• Laitevaatimukset:
Alustaksi käy Mac millä tahansa Intel-prosessorilla. Moniydinprosessoreiden
käyttöä suositellaan ArchiCAD 14:n nopeuden
hyödyntämiseksi.
ALK.AS - 1
AS
Asennus
• Keskusmuisti:
Muistia vaaditaan vähintään 2 Gt RAM, 4 Gt tai enemmän monimutkaisille
malleille.
• Kiintolevytila:
Vähintään 1 Gt vapaata tilaa täydelle asennukselle. Lisäksi 2–3 Gt
monimutkaisia malleja sekä 3D-visualisointeja varten.
• Näyttö:
Mikä tahansa 17” tai suurempi näyttö, kokoja 19–24” suositellaan.
Resoluutioksi vaaditaan vähintään 1024x768. Suositeltava resoluutio
olisi 1280x1024 pikseliä tai suurempi.
• Näytönohjain:
Täysiä värejä tukeva, OpenGL-yhteensopiva näytönohjain, jossa
vähintään 256 Mt sisäänrakennettua muistia.
Näytönohjainten yhteensopivuudesta löytyy lisätietoa sivuilta
http://archicadwiki.com/Video_Cards.
Windows
• Käyttöjärjestelmä:
Microsoft Windows XP Professional (32- ja 64-bittinen)
Vista Business ja Ultimate Edition (32- ja 64-bittinen)
Windows 7
QuickTime 7 tai uudempi sekä Java 1.6.0 tai uudempi.
ArchiCAD asentaa automaattisesti Java 1.6.12- ja QuickTime 7
-versiot, mikäli niitä ei ole koneella.
• Laitevaatimukset:
Intel Pentium 4 tai nopeampi.
Moniydinprosessoreiden käyttöä suositellaan ArchiCAD 14:n
nopeuden hyödyntämiseksi.
• Keskusmuisti:
Muistia vaaditaan vähintään 2 Gt RAM.
Suositellaan 4 Gt tai enemmän monimutkaisille malleille.
• Kiintolevytila:
Vähintään 1 Gt vapaata tilaa täydelle asennukselle.
Monimutkaisia malleja sekä 3D-visualisointeja varten lisäksi
2–3 Gt kiintolevytilaa.
• Näyttö:
Mikä tahansa 17” tai suurempi näyttö, parhaimmillaan 19–24”.
Resoluutioksi vaaditaan vähintään 1024x768.
Suositeltava resoluutio olisi 1280x1024 pikseliä tai suurempi.
• Näytönohjain:
Täysiä värejä tukeva näytönohjain vaaditaan. Lisäksi ohjaimen
on oltava OpenGL- ja DirectX9-yhteensopiva, jossa on vähintään
256 Mt sisäänrakennettua muistia.
Näytönohjainten yhteensopivuudesta löytyy lisätietoa sivuilta
http://archicadwiki.com/Video_Cards.
• Oheislaitteet:
Kaikkia yleisimpiä piirtureita, tulostimia ja digitointipöytä voi
käyttää ArchiCADin kanssa.
AS

AS
ALK.AS - 2
2 ArchiCAD-versiot
Lisenssityypit:
ArchiCAD-lisenssejä on kolmea eri tyyppiä: täys-, opiskelija/oppilaitos-
sekä kokeiluversio. Täysversio ilman suojausmoduulia toimii
demoversiona. Kokeiluversio muuttuun 30 päivän käyttöajan jälkeen
demoversioksi. Ostamalla lisenssin koekäyttöaikana kokeiluversion
tiedostot voi siirtää täyteen versioon. Kysy lisää M.A.D.istä!
Täysversio toimii ArchiCAD-suojausmoduulilla (”dongle”,
”mokkula”). Opiskelija-/oppilaitoslisenssi toimii erillisellä opiskelija-
tai oppilaitossarjanumerolla. Kokeiluversio (BIM Experience
Kit) vaatii niin ikään sarjanumeron, joka lähetetään sähköpostissa
aivan kuten opiskelijoiden ja oppilaitostenkin numerot.
2.1 Täysversio
ArchiCADin täysversio toimii WIBU- tai CodeMeter-suojausmoduulilla
tai CodeMeter-verkkolisenssistä lainatulla lisenssitiedostolla.
Suojausmoduulit ovat keinoja rajoittaa ohjelman laitonta kopiointia.
Riippuen ostetusta lisenssistä ArchiCAD-suojausmoduuli toimii
joko yksittäisenä tai verkkolisenssinä. ArchiCAD-ohjelman voi asentaa
kuinka moneen tietokoneeseen tahansa. Yksittäisen lisenssin
suojausmoduuli siirretään aina siihen koneeseen, jossa ArchiCADiä
käytetään. Verkkolisenssissä suojausmoduuli kiinnitetään yleensä
toimiston palvelimelle, josta muut koneet löytävät suojauksen
verkon kautta. Palvelimen IP-osoitteen on oltava kiinteä. Mikäli
suojausmoduulia siirrellään, se tulisi kiinnittää ja irrottaa koneen
virran olessa kytkettynä pois. Kaikki suojausmoduulin tarvitsemat
ohjelmat asentuvat automaattisesti ArchiCAD-asennuksen yhteydessä,
jos käyttäjällä on asentamiseen riittävät oikeudet.
HUOMAA Suojausmoduulin tyyppi on joko jo aiemmin käytössä
ollut WIBU tai uusi CodeMeter. Ohjelman asennuksen alussa kysytään,
kumpi versio on käytössä. Asentaja asentaa koneelle valinnan
mukaiset ohjaintiedostot.
HUOMAA Jos ArchiCAD-ohjelmaa käytetään koneessa demotilassa
– eli katselu- tai kokeilukäytössä – , suojausmoduulia ei tarvita.
Tällöin tallennus- ja tulostustoiminnot eivät kuitenkaan ole mahdollisia.
Mikäli täysversiolla avataan opiskelijaversiolla tallennettu
työ, vaihtaa ArchiCAD opiskelijaversiotilaan, samalla tulostusvesileimat
tulevat näkyviin ruudulle.
2.2 Demoversio
Ilman suojausmoduulia tai opiskelijan sarjanumeroa ArchiCAD
käynnistyy demo- eli tutustumisversiona. Merkkinä tästä lukee otsikkopalkissa
ArchiCAD-Demoversio. Demotilassa ei voi tallentaa
eikä käyttää Leikkaa-liimaa-toimintoa, minkä lisäksi tiimityöskentely
ei ole mahdollista.
ArchiCAD käynnistyy demotilassa myös silloin, kun tietokoneeseen
ei ole liitetty suojausmoduulia, kun suojausmoduuli on vaurioitunut
tai jos kaikki verkon lisenssit ovat jo käytössä.
HUOMAA Demotilassa ei voi tallentaa eikä tulostaa mitään.
2.3 Oppilaitos- ja opiskelijaversiot
Oppilaitos- ja opiskelijaversioiden asennus edellyttää sarjanumeroa.
Opiskeluversioilla tehdyt tiedostot ovat päätteeltään samoja
kuin kaupallisella versiolla tehdyt (projekti on päätteeltään PLN
ja arkistotiedosto PLA). Kuitenkin käytännön ero tulee esiin tulostettaessa.
Opiskelijaversiolla tehtyihin dokumentteihin tulostuu
opiskelijaversion vesileimateksti.
Avattaessa oppilaitos- tai opiskelijaversiolla tehty työtä täysversiolla
muuttuu täysversio automaattisesti opiskelijaversiotilaan niin
pitkäksi aikaa, kun tiedosto on auki. Sama koskee Tiimityötä: jokainen
opiskelijatiimiä työstävä versio siirtyy opiskelijaversiotilaan.
Opiskelija- ja oppilaitosversion asennus toimii kuten muidenkin
versioiden muutamaa poikkeusta lukuun ottamatta:
• Suojausmoduulin asemesta ohjelma pyytää sarjanumeron.
• Mikäli sarjanumero on yksilöllinen opiskelijan sarjanumero
eikä oppilaitokselle tarkoitettu, asennuksen yhteydessä ei voida
tehdä räätälöityä asennuspakettia.
• Mikäli ArchiCAD-sarjanumero on rekisteröity oppilaitoksen
käyttöön, on räätälöidyn asennuspaketin teko mahdollista.
Oppilaitoksen asennuspaketti luodaan samalla tavalla kuin
täysversiolla.
2.4 ArchiCAD-kokeiluversio (Trial)
ArchiCAD-kokeiluversio vaatii koekäyttölisenssin sarjanumeron,
joka on konekohtainen. Koekäyttölisenssi asennetaan sarjanumeron
avulla vain yhteen koneeseen. Koekäyttölisenssinumero on voimassa
30 päivää, ja sinä aikana kaikki ArchiCAD-toiminnot Tiimityötä lukuun
ottamatta ovat käytössä. Kokeiluversiolla projektin tallentaminen
on mahdollista. Koekäyttötiedostot sisältävät vesileiman, ja ne
aukeavat vain ja ainoastaan samalla ArchiCAD-lisenssinumerolla,
jolla ne on luotu. Näitä tiedostoja ei voida siis siirtää toisiin koneisiin,
koska jokaisella koekäyttölisenssillä on oma uniikki tiedostomuotonsa.
30 päivän kuluttua ohjelma muuttuu demoversioksi.
Kokeiluversiolla tehdyt projektit voidaan muuttaa täysversion
tiedostomuotoon hankkimalla sellainen täysversio, jonka suojausmoduuliin
on linkitetty kokeiluversion sarjanumero. Tämä
mahdollistaa tiedostojen tallentamisen täyslisenssin tiedostomuotoon.
Kokeiluversiolla ei voi tallentaa vanhempaan versioon
(ArchiCAD 13). Ostettuasi täysversion muista avata ja tallentaa
kaikki samalla kokeiluversiolla tekemäsi tiedostot uudestaan,
jotta tiedostot on varmasti tallennettu ArchiCAD 14:n kanssa yhteensopivassa
muodossa.
HUOMAA Mikäli et hanki täysversiota, koekäyttötiedostoja ei saa
auki millään ArchiCADin versiolla kokeiluajan kuluttua umpeen.

3 ArchiCAD-verkkolisenssin
asennus
Verkkolisenssi toimii niin, että verkossa olevat ArchiCAD-käyttäjien
koneet kysyvät ohjelman käyttölupaa palvelimena toimivalta koneelta.
Koneen verkko-osoite (IP-osoite) on säädettävä kiinteäksi.
Verkkolisenssin tarvitsema palvelinohjelma asennetaan tähän palvelinkoneeseen,
johon myös fyysinen suojausmoduuli kiinnitetään.
Palvelinohjelma toimitetaan erillisellä CD:llä. Tämän CD-levyn
kannessa on teksti ”Network Licensing Utilities for Windows/Mac”.
Nykyisillä Internet-yhteyksien nopeuksilla verkkosuojaus toimii
jopa etäpalvelimelta. Verkkolisenssien käytön valvontaa hoidetaan
käyttöjärjestelmästä (win/mac) ja suojausmoduulin tyypistä riippuen
WibuKey- tai CodeMeter-ohjelmalla.
Myös verkkolisenssit vaativat WIBU- tai CodeMeter-suojausmoduulin.
Valitun suojausmoduulin mukaiset ajurit asentuvat koneelle
automaattisesti ArchiCADin asennuksen yhteydessä. Samalle
koneelle voi myöhemmin asentaa toisen suojausmoduulin ajurit
ArchiCADin asennus-DVD:n avulla.
3.1 ArchiCAD-verkkolisenssi: CodeMeter
Jos halutaan käyttöön kaikki uusimmatkin ArchiCADin ominaisuudet,
valitaan suojausmoduuliksi CodeMeter. CodeMeterin myötä koneelle
asennetaan myös CodeMeter Control Center -ohjausohjelma.
Verkkolisenssin asentaminen aloitetaan avaamalla CodeMeter
Control Center. Valitse WebAdmin-painike. WebAdmin aukeaa automaattisessa
selaimessa. Muista kiinnittää suojausmoduuli koneeseen,
jossa ArchiCAD-lisenssi näkyy ohjelmassa.
WebAdmin-ruudussa mene Configuration-välilehdelle. Aktivoi
Run Network Server -laatikko. Ilman tätä lisenssin jako toimii vain
paikallisverkossa.
Sarjaportin numero määritellään tarvittaessa samassa näkymässä.
Oletusarvoisesti se on 22350. Jos yhteyttä luotaessa on
ongelmia, kannattaa tarkistaa, että kyseinen portti on auki palomuurissa
molempiin suuntiin.
ALK.AS - 3
Laajoissa verkoissa palvelinkoneen kiinteä IP-osoite on tärkeä asetus.
Muutoin suojauksen hakuaika muuttuu liian pitkäksi eikä suojausta
löydy. Samoin jos palvelimia nimetään DNS-avulla, ei nimiä saa
myöhemmin vaihtaa. Suojausmoduulin IP-osoite katoaa muutoksen
yhteydessä, eivätkä suojausta kysyvät koneet löydä moduulia.
Mikäli yhteys suojausmoduuliin tai verkkopalvelimeen ei toimi,
ArchiCAD ilmoittaa käynnistysyrityksen yhteydessä ”Suojausmoduuli
ei vastaa” eikä ohjelma käynnisty normaalisti. Mikäli yhteys
toimii ja verkkosuojausohjelma on päällä, mutta siitä huolimatta
ArchiCAD ei käynnisty normaalisti, tulee ottaa yhteys tekniseen tukeen.
3.2 ArchiCAD-verkkolisenssi: WIBU
WINDOWS
Windows-koneissa – jos verkkosuojausohjelma on asennettu niin
sanotusti palveluksi – se käynnistyy automaattisesti palvelimen uudelleenkäynnistyksen
yhteydessä. Muuten ohjelma käynnistetään
erikseen käsin. Palvelinkone voi olla myös yksi työasemista, koska
verkkosuojaus vie hyvin vähän kapasiteettia.
Laajoissa verkoissa palvelinkoneen kiinteä IP-osoite on tärkeä
asetus. Muutoin suojauksen hakuaika muuttuu liian pitkäksi eikä
suojausta löydy. Wibukey-ohjelma asentuu ohjauspaneeliin, jossa
sen yhteysasetuksia muutetaan tarvittaessa. Palvelimen osoite kirjoitetaan
Network-välilehdelle.
MAC
ArchiCADiä käyttävissä Mac-koneissa palvelinkoneen haluttu IPosoite(/osoitteet)
kirjoitetaan koneesta löytyvän WkConfig-ohjelman
Client-välilehdelle. Näin käyttäjäkoneet hakevat suojausta
suoraan oikeasta verkko-osoitteesta. Verkkolisenssin tarkemmat
asennusohjeet löytyvät verkkoasennukseen tarkoitetulta levyltä.
Mikäli yhteys suojausmoduuliin tai verkkopalvelimeen ei toimi,
ArchiCAD ilmoittaa käynnistysyrityksen yhteydessä ”Suojausmoduuli
ei vastaa” eikä ohjelma käynnisty normaalisti. Mikäli yhteys
toimii ja verkkosuojausohjelma on päällä, mutta siitä huolimatta
ArchiCAD ei käynnisty normaalisti, tulee ottaa yhteys tekniseen tukeen.
AS

AS
ALK.AS - 4
4 Suojausmoduuli
Suojausmoduuli (dongle) on ArchiCAD-lisenssin fyysinen ilmentymä,
joten se on syytä vakuuttaa täydestä arvostaan ja sen numero
taltioida yrityksen vakuutuskirjaan. Mikäli yritys ei ole ylläpitosopimuksen
piirissä, on suojausmoduuli erityisesti syytä vakuuttaa
erikseen. Muuten sen korvaaminen on asiakkaan vastuulla. Jos
yrityksellä on useita lisenssejä, joista osa päivitetään, määritetään
donglenumerolla päivitettävät lisenssit. Käytössä olevan suojausmoduulin
tyyppi, sen sisältämät lisenssit ja sarjanumero löytyvät
käynnistetyn ArchiCADin Ohje-valikon kohdasta lisenssitiedot.
Usein numero on myös kirjoitettu suojausmoduulin päälle.
Numeron saa esiin myös menemällä Graphisoftin päivityssivuille
osoitteeseen https://upgrade.graphisoft.com tai avaamalla
ArchiCAD-ohjevalikon Lisenssitiedot-kohdan silloin, kun suojausmoduuli
on kiinni koneessa.
Suojausmoduuli päivitetään avaamaan myös versio 14 osoitteessa
https://upgrade.graphisoft.com. Ylläpitosopimusasiakkaiden
päivitykset ladataan sinne automaattisesti, muut asiakkaat saavat
päivitysoikeuden tilaamalla sen erikseen lisenssikohtaisesti.
ArchiCAD 14 - WIBU -suojausmoduulilla toimivat ArchiCAD 7
ja sitä uudemmat versiot. Kaikkia näitä versioita ei kuitenkaan
välttämättä tueta samassa koneessa ja/tai käyttöjärjestelmässä.
Päivitettäessä aiemmasta kuin versiosta ArchiCAD 7.0 on suojausmoduuli
vaihdettava uudempaan. Uudet asiakkaat saavat suoraan
uuden CodeMeter-suojausmoduulin.
Verkkolisenssipalvelimen asentamisesta löytyy lisää ohjeita
osoitteesta
http://www.archicadwiki.com/WIBU%20key%20server.
HUOMAA Ennen verkkolisenssiohjelman asennusta lue ”About
WIBU-KEY Server”, joka sijaitsee ArchiCAD 14 DVD:n WIBU-kansiossa.
4.1 Suojausmoduulin päivitys
Uuden ohjelmaversion hankinnan yhteydessä – tai lisättäessä
verkkoon lisenssejä – on suojausmoduuli päivitettävä toimimaan
uuden ohjelman kanssa. Käyttäjä voi päivittää suojausmoduulin
itse Internetin välityksellä. Linkki löytyy M.A.D.in Internet-sivujen
tekninen tuki -osiosta osoitteesta
http://www.mad.fi/mad/tuki.html.
Tarkemmat ohjeet toimitetaan myös päivityspaketin saatekirjeessä.
Suojausmoduuli on päivitettävissä versiosta ArchiCAD 7.0 alkaen,
koska käytössä on saman valmistajan suojaustuotteet. Pidemmissä
päivitysväleissä vanha LPT-suojausmoduuli on vaihdettava
uudempaan CodeMeter-moduliin. CodeMeter sisältää uusia
ominaisuuksia, ja se toimitetaan oletuksena uusiin lisensseihin.
Vanhemmat WIBU-moduulit on siis vaihdettava uudempiin, mikäli
uudet ominaisuudet halutaan käyttöön.
ArchiCAD 14:n WIBU-suojausmoduulilla toimivat myös Archi-
CAD 7, ArchiCAD 8, ArchiCAD 8.1, ArchiCAD 9.0 sekä ArchiCAD 10–
12. Kaikkia näitä versioita ei kuitenkaan välttämättä tueta samassa
koneessa. ArchiCAD 14 avaa version 9 tai sitä uudempien versioiden
projektitiedostot. Mikäli tuodaan tätä vanhempia tiedostoja, käytetään
versiota 8.1 tiedostojen kääntämisessä arkistomuotoon.
CodeMeter-suojausmoduulilla saadaan ArchiCAD 14 -version lisäksi
käynnistettyä ArchiCAD 10 ja uudemmat, joihin on asennettu
CodeMeter-enabler-ohjelma. Lataukset löytyvät osoitteesta
http://www.graphisoft.com/support/archicad/
downloads/CodeMeterEnabler.html
5 ArchiCAD 14:n asentaminen
Tarkat asennusohjeet ja järjestelmävaatimukset ovat ArchiCAD 14
-DVD:llä. Asennus suositellaan tehtäväksi asentajalla (Wizard),
joka huolehtii automaattisesti siitä, että kaikki ohjelman komponentit
sijoittuvat oikeille paikoilleen kiintolevyllä.
Laita ArchiCAD 14 -DVD-levy tietokoneen DVD-asemaan. Kun
DVD syötetään tietokoneeseen, ilmestyy näytölle automaattisesti
asennusohjelman ikkuna, jossa annetaan tarvittavat lisäohjeet
asennukseen.
ArchiCAD poistetaan käyttämällä
• Windows: ohjauspaneelin kohtaa ”Lisää/poista sovellus” tai
kaksoisosoittaa ”Setup.exe”-tiedostoa asennus-DVD:n juuresta
• MacOS:ssä uninstaller.app-ohjelmaa kansiossa Ohjelmat/
Graphisoft/ArchiCAD 14/Uninstall.AC.
Mikäli ArchiCAD-kansion sisältöä on itse muutettu, pitää sisältö
niiltä osin poistaa käsin. Asennuksen ja asennuksen poiston jälkeen
tietokone on käynnistettävä uudelleen.

5.1 Aloitusikkuna
ArchiCADin Aloitusikkuna käynnistyy tavallisesti automaattisesti
DVD:n syötön jälkeen. Tarvittaessa DVD voidaan käynnistää kaksoisnapsauttamalla
Setup-tiedostoa DVD:n juurihakemistossa.
5.2 32- ja 64-bittisten versioiden erot
asennuksessa (vain Windows)
ArchiCAD 14 asentaa automaattisesti version, joka vastaa käytettyä
Windows-käyttöjärjestelmää (32- tai 64-bittinen). Jos halutaan
asentaa 32-bittinen versio 64-bittiseen järjestelmään, täytyy 32-bittinen
versio asentaa käsin: ArchiCAD-14-Win32-kansiosta käynnistetään
Setup.exe-tiedosto.
HUOMAA MacOS:lle on tällä hetkellä käytettävissä vain 32-bittinen
ArchiCAD 14 -versio.
5.3 ArchiCAD 14:n asennuksen aloitus
Windowsissa asentaja käynnistyy automaattisesti tai kaksoisnapsauttamalla
GRAPHISOFT ArchiCAD 14. Asentaja tarkistaa ensin
koneen Java-ympäristön ja asentaa tarvittaessa automaattisesti Java
1.6.12:n (tai uudemman version).
MacOS-koneissa ArchiCADin levytiedosto tulee esiin työpöydälle.
Asennus alkaa kaksoisnapauttamalla ArchiCAD 14 Asentaja -kuvaketta.
5.4 Valitse oikean lisenssityypin asennus
Ensimmäiseksi valitaan, ollaanko asentamassa ArchiCADin täysversiota
eli suojausmoduulilla toimivaa vai opetteluun tarkoitettua,
sarjanumerollista versiota. Täysversiota varten valitaan suojamoduulillinen
asennus. Opiskelija- ja kokeiluversio asennetaan erillisen
sarjanumeron avulla. Jos käytössä ei ole kumpaakaan, voi
linkin avulla siirtyä suoraan sivulle, josta sellaisen voi rekisteröitymällä
hakea.
ALK.AS - 5
5.5 Suojausmoduulin (dongle) tyypin valinta
Suojausmoduuleja on ArchiCAD 14 -versioon kahta eri mallia:
• WIBUKEY-dongle on ollut käytössä aiemmin, ja sitä käytetään
päivitettäessä vanhemmasta versiosta.
• CodeMeter-donglea käytetään uusissa ArchiCAD-lisensseissä.
Jos Wibu-suojauksesta halutaan siirtyä käyttämään CodeMeterdonglen
uusia ominaisuuksia, tulee dongle vaihtaa ja lisenssi
siirtää hankittuun CodeMeter-dongleen. Kysy lisää M.A.D.in
myynnistä!
HUOMAA ArchiCAD 14 avaa version 8.1 tai uudempien
ArchiCADien projektitiedostoja. Mikäli tuodaan tätä vanhempia
tiedostoja, käytetään versiota 8.1 tiedostojen kääntämisessä arkistomuotoon.
Mikäli yhteys suojausmoduuliin tai verkkopalvelimeen ei toimi,
ArchiCAD ilmoittaa käynnistysyrityksen yhteydessä ”Suojausmoduuli
ei vastaa” eikä ohjelma käynnisty normaalisti. Mikäli yhteys
toimii ja verkkosuojausohjelma on päällä, mutta siitäkään
huolimatta ArchiCAD ei käynnisty normaalisti, tulee ottaa yhteys
tekniseen tukeen.
5.6 Sarjanumero
(opiskelija- ja kokeiluversiot)
Opiskelija- ja kokeiluversioita asennettaessa asentaja kysyy käyttäjänimeä
(user ID) ja sarjanumeroa.
Lisätietoja opiskelija- ja kokeiluversiosta löytyy kappaleista 2.2
Oppilaitos- ja opiskelijaversiot.
5.7 Ohjelmakansion valinta
Lisenssisopimuksen hyväksynnän jälkeen tulee määrätä ohjelmatiedostojen
sijainti ArchiCAD 14:n asennusta varten. Ohjelman voi
joko asentaa ehdotettuun sijaintiin tai sijainnin valita itse.
5.8 Asennustyypin valinta
Valittavissa on kolme asennuspakettia:
1) Tyypillinen asennuspaketti asentaa kaikki ArchiCAD 14:n
komponentit. Tämä on suositeltu vaihtoehto asennettaessa
ArchiCADiä ensimmäistä kertaa.
2) Räätälöity vaihto asentaa vain ArchiCADin valikoidut osat. Kokenut
asentaja ja ArchiCADin käyttäjä voi itse valita, mitä osia
ohjelmasta asennetaan.
3) Asennuspaketti on kolmas vaihtoehto, jolla luodaan oma räätälöity
asennuspaketti. Tätä ennen täytyy kuitenkin kerran
asentaa ArchiCAD esimerkiksi toimiston palvelinkoneelle sekä
tehdä ohjelmaan halutut asetukset lukuisiin eri paikkoihin
(kääntäjät, tallennus- ja kirjastokansiot, aloituspohjat, työympäristöt).
Näin asennus on mahdollista monistaa samansisältöisenä
kaikille verkon koneille. Asennuspaketin käyttö yksinkertaistaa
asennuksien sisältöjen muokkausta ja toimiston
standardien ylläpitoa merkittävästi.
AS

AS
ALK.AS - 6
5.9 Käynnistä-valikon (Start) sijainti
(vain Windows)
Windows-käyttöjärjestelmään asennettaessa ArchiCAD 14 -valikon
sijainnin voi valita vapaasti. Oletussijainti on oma kansio
Graphisoft-ohjelmille Program files -kansioon.
5.10 Asennuspaketin varmistaminen
ja oikotiet
Asentaja pyytää vielä tarkistamaan kaikki valinnat ennen varsinaisen
asennuksen aloittamista. Valitse lopuksi ”Asenna”.
Osana asennusprosessia luodaan ArchiCAD 14:n käynnistysikoni
työpöydälle PC:n pikakäynnistysvalikkoon tai MacOS Dockiin.
5.11 Työympäristöprofiilit
Osana asennusprosessia – jos asentaja havaitsee aikaisemman
ArchiCAD-version – ehdotetaan Työympäristöprofiilien tuontia
ArchiCAD-versioista 9, 10, 11, 12 ja 13.
HUOMAA Suosittelemme, ettei aikaisempia työympäristöjä tuoda
asennuksen yhteydessä, koska uudet ominaisuudet eivät ole niissä
välttämättä käytössä tai näkyvissä. Aikaisemman version työympäristöt
tuodaan haluttaessa käsin uudempaan ArchiCADiin kohdasta
Vaihtoehdot-Työympäristö-Työympäristö-Tuo.
5.12 Asennuksen päättäminen
Asennusprosessin päätteeksi valitaan Valmis.
ArchiCAD 14:n asennuksen päätyttyä USB-suojausmoduulin voi
kiinnittää koneeseen. Ennen ArchiCADin käynnistämistä tietokone
on käynnistettävä uudelleen, jotta suojausmoduuli varmasti toimii
oikein.
Windows-käyttöjärjestelmässä ArchiCAD 14 vaatii toimiakseen
QuickTime 7 tai uudemman version. Jos ohjelmaa ei valmiiksi löydy
koneelta, asentaja asentaa sen automaattisesti ja käyttäjän on
hyväksyttävä käyttöoikeussopimus asennuksen päätteeksi.
5.13 Lisää tai korjaa asennus
(ArchiCADin uudelleenasennus)
Jos tietokoneella on jo ArchiCAD, kun asentaja (Wizard) käynnistetään,
tarjoaa asentaja kaksi vaihtoehtoa:
1) Lisää-valinta näyttää kaikki saatavissa olevat ominaisuudet,
jotka voi valita ja hyväksyä asennettaviksi.
2) Korjaa asentaa koko ArchiCADin uudestaan. Halutut tiedostot
varmuuskopioidaan haluttaessa omaan ArchiCAD 14 -kansioon.
Kansio nimetään ArchiCADin versionumeron ja päivämäärän
mukaan. Kansio sisältää aikaisemmat laajennusasetukset,
kirjastot ja työympäristöasetukset.
Uudelleenasennuksen jälkeen kansiot voi joko tuhota tai niillä voi
korvata uuden ArchiCAD-asennuksen vastaavat tiedostot.
ArchiCAD-projektitiedostoja, joita on mahdollisesti tallennettu
ArchiCAD 14 -kansioon, ei poisteta tai korvata korjausasennuksessa.
6 HotFix-korjauspäivitykset
Graphisoft tarjoaa ArchiCADin käyttäjille ilmaisia ohjelman
ja sen kirjastojen korjauspäivityksiä säännöllisin väliajoin.
Uusimman päivityksen käyttöä suositellaan. Päivityksien seuraaminen
on valittu oletuksena automaattiseksi kohdassa
Vaihtoehdot-Työympäristö-WWW-asetukset. Näin käyttäjä saa
ilmoituksen päivityksestä ArchiCADin käynnistyksen yhteydessä.
Automaattista päivitysten noutoa ehdotetaan myös ohjelman
asennuksen yhteydessä, koska asennuslevyn (DVD) versio on usein
alkuperäinen (ensimmäinen). Korjauspäivitykset löytyvät myös
käsin Internetistä Ohje-valikon käskyllä Tarkista päivitykset, joka
käynnistää automaattisesti Graphisoftin päivityssivulle menevän
selainohjelman. Mikäli uutta päivitystä ei ole tarjolla, sivu kertoo
uusimman version olevan jo käytössä. Jos uudempi päivitys
on tarjolla, sivu ehdottaa sopivan paketin lataamista ja näyttää
päivitysohjeet.
HUOMAA Mikäli ohjelmaan on jo asennettu korjauspäivitys ja
käytetään ohjelman asennuslevyn Lisää/Korjaa-asennusmahdollisuutta,
ohjelma huomauttaa, että korjauspäivitys täytyy
asentaa uudelleen korjausasennuksen jälkeen. Muuta lisämateriaalia,
esimerkkitiedostoja ja laajennuksia löytyy osoitteesta
http://www.graphisoft.com/support/archicad/downloads/.
7 Muut asennukset
ArchiCAD 14 -asentajalla voi asentaa myös muita osia. Lisätietoa
muista asennuksista löytyy kyseisten ohjelmien kansioista Archi-
CAD-kansion sisältä.
Java runtime
-ympäristö
WIBU- ja
CodeMeter
-suojausohjelmien
osat
Graphisoft:
mallipalvelinohjelmisto
QuickTime
-asennus
Adobe
Reader
Plotter
Drivers eli
piirturiajurit
Graphisoft
Shell
ArchiCAD 14 -version asentamiseksi/poistamiseksi
vaaditaan Javan 1.6.0 tai uudempi
versio. MacOS-ympäristössä Java sisältyy
käyttöjärjestelmään. Windows PC:llä ArchiCADasentaja
tutkii Java-ympäristön ja tarvittaessa
asentaa tarvittavan Java 1.6.18 -version
automaattisesti.
Suojausmoduulin ohjain eli ajuri on tarpeellinen
ohjelman käyttämiseksi. Jos sitä ei löydy
koneelta, asentuu tarvittu ohjain automaattisesti
ArchiCAD-asennuksen yhteydessä. Ohjaimen
voi asentaa DVD:ltä myös erikseen.
ArchiCAD-tiimityöprojektien hallintaan tarkoitettu
ohjelma voidaan asentaa erikseen
ArchiCAD 14:n asennus-DVD:ltä. Mallipalvelimen
hallintaohjelmisto asentuu automaattisesti,
mikäli mallipalvelin asennetaan. Mallipalvelin
ja sen hallintaohjelmisto asennetaan yleensä
toimiston palvelinkoneelle, jossa projekteja säilytetään.
Mallipalvelin ja hallintaohjelma eivät
edellytä suojausmoduulia toimiakseen.
ArchiCAD 14 vaatii QuickTime 7:n tai uudemman.
MacOS-ympäristössä QuickTime sisältyy
käyttöjärjestelmään. Windows PC ei sisällä
ohjelmaa automaattisesti, ja ArchiCAD asentaa
sen tarvittaessa automaattisesti.
Adobe Reader on tarpeellinen ArchiCAD 13
-Dokumentit -kansion PDF-ohjeiden lukemiseen.
MacOS-käyttöjärjestelmässä PDF-tiedostojen
lukuominaisuus on mukana. Windowsiin
sen voi asentaa ArchiCAD-asennuslevyltä
valitsemalla sen asennusvaihtoehdoista.
Normaaliasennuksen mukana asentuu lukuisa
määrä eri valmistajien HPGL-yhteensopivia
piirturiajureja. Usein piirtureita kuitenkin
käytetään järjestelmän tulostimina eli tulostetaan
suoraan ArchiCADistä. Tällöin käytetään
piirturin asennusohjelman asentamia tulostusajureita.
Graphisoft Shell on vapaavalintaisesti asennettava
lisälaajennus. Se muuttaa Windowskäyttöjärjestelmää
niin, että GDL-objekteista ja
muista ArchiCAD-tiedostoista näkyy enemmän
tietoja Resurssienhallinnan Tietoja-ikkunassa.
PlotFlow Piirturinohjausohjelma verkkoa käyttäviin toimistoihin
mahdollistaa tulostusjonon perustamisen
ja hallinnoinnin.

8 Toimistokohtainen
asennuspaketti
ArchiCAD-asennusta varten luodaan tarvittaessa räätälöity asennuspaketti,
joka sisältää toimistokohtaiset asetukset, kuten
• työympäristöasetukset
• DXF/DWG-oletuskääntäjät
• aloituspohjat.
Asennuspaketin avulla jaetaan kaikille käyttäjille toimiston CADvastaavan
luoman oman mallin mukainen ArchiCAD.
HUOMAA Oppilaitoksissa asennuspaketilla voidaan jakaa myös
oletusarvoista ArchiCAD-pakettia.
Räätälöidyllä Asennuspaketilla yksinkertaistetaan identtisten
asennusten tekoa useille työasemille. Normaalin Asennuspaketin
luonnin jälkeen ohjelman voi asentaa uudelleen palvelimelle (tai
toiselle koneelle). Tällä kertaa valitaan räätälöity vaihtoehto, joka
automaattisesti ”nauhoittaa” asennusprosessin ja luo asennuspaketin
eli yhden .exe-tiedoston, jonka avulla asennus työasemille
suoritetaan.
Paketin luominen tapahtuu seuraavasti:
1. Asenna ArchiCAD-työasema koneelle Normaalilla asennuksella.
2. Säädä Työympäristön asetukset halutulla tavalla kohdassa
Vaihtoehdot–Työympäristö. Useimmat muokattavat asetukset
löytyvät kohdista Autotallennus, Verkko ja päivittäminen ja
Erikoiskansiot. Kun asetukset on muokattu, täytyy ne tallentaa
työympäristöksi.
HUOMAA Mikäli lisätään Työympäristöprofiileja eikä haluta käyttää
oletusarvoisia, pitää ensin kopioida sisältö Documents and Settings\user\Application
Data\GRAPHISOFT\ArchiCAD 14.0.0 FIN R1\
WorkEnvironment folder kansioon Defaults/ArchiCAD/ WorkEnvironment.
Lisäksi poistetaan jälkimmäisestä kansiosta tarpeettomat
Työympäristöt.
Toimistostandardiasetuksissa asetetaan halutut palvelimen
kansiot autotallennusta, WWW-tiedostoja sekä erikoiskansioita
varten. Sen jälkeen työympäristöihin tehdyt asetukset tallennetaan
kohdassa Vaihtoehdot–Työympäristö–Työympäristöt.
ALK.AS - 7
3. Luo ja tallenna haluamasi aloituspohjatiedostot. Aloituspohjat
muistavat kirjastojenhallinnassa niille määritellyt kirjastot
(esimerkiksi ”Toimiston oma kirjasto”). Aloituspohja sisältää
myös Projektin asetukset, kuten Piirtoyksiköt, Laskentayksiköt
ja Masterplanssit, Projektin tiedot ja sijoitetut elementit (leikkausmerkit,
jopa kokonaiset rakennukset).
4. Käännöksen asetukset määritellään kohdassa Arkisto-Liittäminen-DWG/DXF-käännöksen
asetukset. Näin määritellyt
kääntäjät sijoitetaan toimiston palvelimelle kaikkien käytettävissä
olevaan kansioon (tässä tapauksessa syntyy TranslatorList.
xml -tiedosto). Myös paikallisten käyttäjien koneiden levyille
sijoittuvia kääntäjiä on mahdollista määrittää.
5. Mukauta IFC käännösasetuksia kohdassa Arkisto-Liittäminen-IFC2X3.
Tallenna kääntäjät palvelimelle jaettuun kansioon,
johon kaikilla käyttäjillä on pääsy. Tällöin syntyy IFC
TranslatorList.xml -tiedosto, johon kääntäjätiedot tallentuvat.
Pakettiin voi sisällyttää myös paikallisille koneille tallentuvia
käyttäjäkohtaisia kääntäjiä.
6. Lopeta ArchiCAD.
7. Luo uusi Oletukset-niminen kansio. Paketin tekemiseksi sinne
täytyy kopioida ja sijoittaa seuraavat tiedostot/kansiot ohjeen
mukaisesti:
• Oletukset (kansio)
• ArchiCAD (kansio)
• Työympäristö-kansio (Viimeisin käyttöliittymä -kansio löytyy
C:\Documents and Settings\\Application
Data\Graphisoft\ArchiCAD 14.0.0 FIN R1)
• Aloituspohja(t).tpl
• Kääntäjät.xml -tiedosto
• DXF/DWG-kääntäjät (kansio)
• IFC TranslatorList.xml -tiedosto
• IFC kääntäjät (kansio)
8. Tässä taulukossa on esitetty, mitä kopioidaan ja minne.
9. Poista ArchiCAD koneeltasi ja sen jälkeen käynnistä asennus
palvelimelta tai toiselta koneelta.
10. Kun asennus pyytää valitsemaan asennustavan, valitse Räätälöity.
Asentajan ikkunoihin tulee teksti ”nauhoitettu asennus”.
11. Käy läpi asennusprosessi ja valitse asennusvaihtoehdot.
Asennettavien osien valinta
a) Valitaan asennettavat osat.
b) Toimistostandardioletukset
Tämän ikkunan valinnoilla määrätään asennettavat osat.
Huomattavaa oppilaitoksille: Mikäli tehdään asennuspaketti
ilman muokattua sisältöä, ei tämän ikkunan kohtaa valita.
Asennus siirtyy tällöin suoraa viimeiseen vaiheeseen.
AS

AS
ALK.AS - 8
Mikäli valitaan kohta Toimistostandardiasetukset:
Näytetään, minne valmiiksi tehty Oletukset-kansio koneella on
sijoitettu. Tänne on sijoitettu kohdassa 6 tehdyt asetukset. Ohjelma
tarkistaa, että näin todellakin on (mikäli ei, tulee siitä
virheilmoitus).
c) ArchiCAD-työympäristön valinta
Valitaan pudotusvalikosta, mitkä työympäristön profiilit sisällytetään
pakettiin:
1) ArchiCAD-oletusprofiili tai
2) ennalta määritelty Toimistostandardiprofiili.
Valitut profiilit (jotka viittaavat yhteen .xml-tiedostoon) kopioidaan
seuraavaan paikkaan jokaisen käyttäjän koneelle.
Windowsissa Documents and
Settings\user\Application Data\Graphisoft\AC11\\Work Environment
-kansioon. Macissa Library\Preferences\Graphisoft\
AC 13\WorkEnvironment -kansioon.
HUOMAA Tämä ikkuna tulee esiin vain, jos asennettavaksi on valittu
ArchiCAD sekä toimistostandardiasennus ja Oletukset-kansio
(Defaults) sisältää Työympäristö-alakansion.
d) DXF/DWG-kääntäjät
Tässä ikkunassa valitaan asennuspaketin mukana asennettavien
kääntäjien sijainti. Mikäli kääntäjät on määritelty ja niiden
pohjalta syntynyt TranslatorList.xml on Oletukset-kansiossa,
valitse Asenna määritellyt kääntäjät. Kääntäjien sijainnit näkyvät
alla.
Valittu .xml kopioituu ArchiCAD-kansion Oletukset-kansioon.
Mikäli muita kuin oletuskääntäjiä ei haluta asennettavan, ei
valita mitään.
HUOMAA Tämä ikkuna tulee esiin vain, jos asennettavaksi on
valittu ArchiCAD ja toimistostandardiasennus sekä Oletukset-kansio
(Defaults) sisältää vähintään yhden Translator.xml-tiedoston
(Kääntäjä).
e) Paikalliset DXF/DWG-kääntäjät
Mikäli toimiston omia kääntäjiä on määritelty asentumaan
käyttäjien koneille, valitaan asenna toimiston kääntäjä(t).
Näiden kääntäjien nimet näkyvät alla.
Käyttäjien koneisiin asennuksen ja ohjelman ensimmäisen
käynnistymisen yhteydessä kääntäjät kopioituvat koneeseen
seuraavaan paikkaan.
Windows-ympäristössä: Documents and Settings\Käyttäjänimi\
Graphisoft\DXF-DWG Translators -kansio.
Macissa: (Käyttäjän) Library\Application Support\Graphisoft\
DXF-DWG Kääntäjät.
HUOMAA Tämä ikkuna tulee esiin vain, jos asennettavaksi on
valittu ArchiCAD sekä toimistostandardiasennus ja Oletukset-kansio
(Defaults) sisältää vähintään yhden Translator.xml-tiedoston
(Kääntäjä).
f) ArchiCAD-aloituspohjat
Mikäli olet tehnyt aloituspohjat asentuviksi käyttäjien koneille,
valitaan Asenna aloituspohja(t). Aloituspohjat, jotka on kopioitu
Oletukset-kansioon, näkyvät alla. Käyttäjäkoneisiin asennuksen
yhteydessä ja ohjelmaa ensi kertaa käynnistettäessä
kopiotuvat nämä koneissa seuraavaan paikkaan:
Windows-ympäristössä: Documents and Settings\Käyttäjänimi\
Graphisoft\ArchiCAD aloituspohjat
Mac-ympäristössä: Library\Application Support\Graphisoft\
ArchiCAD aloituspohjat
Kun tämän jälkeen aloitetaan uusi projekti aloituspohjasta, voi
käyttäjä valita näistä, kuten muista viime aikona käytetyistä aloituspohjista.
HUOMAA Tämä ikkuna tulee esiin vain, jos asennettavaksi on valittu
ArchiCAD sekä toimistostandardiasennus ja Oletukset-kansio
(Defaults) sisältää vähintään yhden aloituspohjan.
g) Nauhoitetun asennuksen päättäminen
Asennusvaihtoehtojen läpikäynnin jälkeen painetaan Asennanappia
nauhoituksen käynnistämiseksi.
Seuraavat ikkunat sisältävät kolme lisävaihtoehtoa, jotka sisällytetään
asennuspakettiin, lisätään pakettiin ja suoritetaan
käyttäjien koneissa:
1) Mikäli asentaja löytää räätälöityjä Työympäristöprofiileja
aiemmista ArchiCAD-versioista (ArchiCAD 9 tai uudempi) käyttäjän
koneelta, on päätettävä, tuodaanko nämä uusimpaan
ArchiCAD-versioon.
2) Päätetään, luodaanko ArchiCADille työpöytäkuvake.
3) Päätetään, käynnistyykö kone automaattisesti uudelleen
asentamisen jälkeen.
Lopuksi määritellään polku, jonne asennuspaketti-.exe-tiedosto
tallennetaan.
11. Nyt on luotu asennuspaketti. Kun käyttäjät käynnistävät setup.
exe:n tai ArchiCAD-asentajan palvelimelta, normaalit asennuskysymykset
ohitetaan ja asennus alkaa välittömästi. Asentuva
paketti sisältää määritellyt asetukset.
9 ArchiCAD-kansio
ArchiCAD-ohjelma säilytetään kiintolevyllä omassa kansiossaan
paikassa, jossa muutkin ohjelmat sijaitsevat. Yleensä tämä kansio
on Macissa Ohjelmat- tai Applications-kansio ja Windowsissa
Program Files -kansio. ArchiCAD 14:n asentaja tekee sinne
Graphisoft-kansion, jossa ArchiCAD-kansio sijaitsee. Kirjastot asentuvat
oletusarvoisesti samaan kansioon ohjelman kanssa. Ne voidaan
kuitenkin siirtää tai kopioida muualle, mikäli toimistolla on
tapana käyttää yhteisiä kirjastoja vain verkkolevyltä. Toimiakseen
oikein ArchiCAD tarvitsee erilaisia aputiedostoja, joiden tulee sijaita
samassa kansiossa ohjelman kanssa. Samasta syystä ArchiCAD ei
käynnisty, jos se on siirretty pois kansiostaan.
Kuvassa on ArchiCAD-kansio Mac OS X:ssä. ArchiCAD on niin
laaja ohjelma, että osa sen käyttämistä tiedostoista sijaitsee muualla
kuin ArchiCAD-kansiossa. Asentaja sijoittaa tiedostot oikeisiin
paikkoihin automaattisesti.

Windows tekee ArchiCAD-kansioon koko joukon pieniä aputiedostoja
ohjelmaa käytettäessä. Kuvassa ArchiCAD on juuri asennettu.
9.1 ArchiCAD-ohjelmatiedosto
(Windowsissa ArchiCAD.exe)
ArchiCAD.exe-tiedosto suorittaa ohjelman
käynnistämiseen tarvittavat
komennot. ArchiCADin voi käynnistää avaamalla tämän tiedoston.
9.2 Lue Ensin.htm
Lue ensin -tiedosto sisältää ohjelman asennuksen yhteydessä
tarvittavat tärkeät ohjeet. Sama tiedosto löytyy ArchiCAD-asennuslevyltä,
ja se kannattaakin aina lukea huolella ennen ohjelman
asentamista. Myös DVD-levyltä löytyvä Lue ensin kertoo asennuslevyn
ArchiCAD-version yhteensopivuudesta laitteiden, käyttöjärjestelmien
ja ohjelman vanhempien versioiden kanssa.
9.3 Apply Data
Apply Data -tiedoston täytyy olla aina samassa kansiossa kuin
ArchiCAD. Apply Data -tiedostosta ArchiCAD hakee tietoa renderoinnin
esikatseluun, joka on nähtävissä muun muassa materiaalisäädöissä.
9.4 ArchiCAD Data
Tämä kansio on välttämätön joidenkin GDL-ohjelmien oikean
toimimisen kannalta. GDL-ohjelmat lukevat täältä tiedostoja ja
kirjoittavat niitä tänne.
9.4.1 ArchiCAD-laajennukset eli Add-Ons
ArchiCAD-laajennukset ovat pieniä ArchiCADin sisällä toimivia
ohjelmia, joilla saadaan lisäominaisuuksia ohjelman käyttöön.
Monet keskeiset ominaisuudet ovat myös laajennuksia, esimerkiksi
tiedostojen kääntäjät, automaattimitoitus tai sisäiset apuohjelmat,
kuten RoofMaker ja StairMaker. Hankitut laajennukset (englanniksi
Add-Ons) saadaan käyttöön siirtämällä ne Laajennukset-kansioon
ja aktivoimalla ne Vaihtoehdot-valikon laajennusten hallinnan
kautta. Joissain kaupallisissa ja jopa ilmaisissa laajennuksissa
on asennusohjelma, joka sijoittaa laajennukset automaattisesti
oikeaan paikkaan.
Englanninkielisissä ArchiCAD-versioissa ArchiCAD-laajennukset-kansion
vastine on nimeltään Add-Ons. Tämän vuoksi niiden
asennusohje viittaa usein väärään paikkaan, mutta ne voidaan
saada toimimaan siirtämällä ne oikealle paikalleen.
9.4.2 Äänet
Äänet-kansiossa sijaitsevat ArchiCADin toimintojen käyttämät
merkkiäänet. Ääniä ohjataan ohjelmakohtaisesti Windowsissa Ohjauspaneelista
ja Macissa Järjestelmäasetuksista.
9.4.3 Kirjasto 14
Kirjasto 14 -kansio sisältää ArchiCADin mukana tulevat kirjastokansiot,
joita ArchiCAD 14 -versiossa on useita. Kirjastopaketti eli
.LFC-tiedosto (Library Container File) on ArchiCADin kirjastopaketti,
jonka sisällä objektit pysyvät vakioituna pakettina. Kirjastopaket-
ALK.AS - 9
teja voi itse pakata ja purkaa toimisto- ja jopa projektikohtaisiksi.
Kirjastojenhallinnan käskyt löytyvät Arkisto-valikosta. Näin myös
esimerkiksi toimiston standardikirjaston ylläpito helpottuu merkittävästi.
Kirjastojen ja GDL-objektien ominaisuuksia käsitellään
tarkemmin Kirjastot-vihkossa.
9.5 Peruskirjasto 14
Peruskirjasto 14 on Suomen olosuhteisiin räätälöity kirjasto, joka
sisältää lukuisia suomalaisiin standardeihin sovitettuja parametrisia
objekteja, symboleja, tekstuureja, määrätietoja ja luettelomalleja.
Kirjasto on laajempi kuin aiempien versioiden suomalaiset
kirjastot.
Aina kannattaa käyttää uusimpia objekteja. Kirjaston uusilla
versioilla voi myös korvata vastaavia vanhoja objekteja aikaisemmin
aloitetuissa projekteissa. Monet objektit hyödyntävät ArchiCAD
14:n uusia GDL-ominaisuuksia, eikä niitä voi käyttää vanhempien
ArchiCAD-versioiden kanssa. Peruskirjasto on M.A.D.in tekemä,
ja se toimitetaan erillisenä asennuspakettina, jonka käyttäjä voi
itse asentaa. Peruskirjaston tuoreimmat päivitykset ja lisätietoa löytyy
sivuilta www.mad.fi kohdasta GDL-kirjastot.
9.6 Kirjasto 14
Kirjasto 14 -kansion sisältö on suomennettu kansainvälinen
ArchiCAD-kirjasto, jossa on suuri määrä pääasiassa yhdysvaltalaisten
standardien mukaisia objekteja. Nämä objektit ovat suureksi
osaksi käyttökelpoisia myös Suomessa. Osa objekteista on
pelkkiä 2D-tasokuvia ilman 3D-kuvausta. Kirjastossa objektit on
pakattu LCF-kirjastopaketiksi (Library Container File) (Objektikirjasto
14.lcf). Alikansioissa on taustakuvia, LightWorks-renderoijan
aputiedostoja, tekstuureja, määrätietoja ja makroja. Peruskirjaston
objektit ovat usein monipuolisemmin muokattavissa kuin Kirjasto
14:n. Suosittelemme siten ensisijaisesti Peruskirjaston käyttöä.
Kirjasto 14:n laaja objektivalikoima voi olla kuitenkin avuksi, jos
sopivaa objektia ei löydy Peruskirjastosta.
Nykyisin on saatavilla myös huomattava määrä eri rakennusosa-
ja kalustevalmistajien omia kirjastoja, joiden sisältämät objektit
vastaavat todellisia tuotteita. Yleensä valmistajat jakavat näitä
kirjastoja suunnittelijoille ilmaiseksi. Myös kaupallisia kirjastoja
on saatavilla suuri valikoima. Kirjastoihin löytyy linkkejä M.A.D.in
sivuilta osoitteessa: http://www.mad.fi/mad/gdlkirjastot.html.
9.7 Uninstall.AC
Uninstall.AC-kansiosta löytyy ArchiCADin asennuksen poisto-ohjelma.
Windowsissa kuitenkin kannattaa käyttää Ohjauspaneelin
Lisää/Poista-toimintoa. Macissa ohjelman voi poistaa myös pelkästään
viemällä sen kansion roskakoriin.
9.8 Oletukset
Oletukset-kansiossa ovat ArchiCADin mukana tuleva aloituspohja
eli TPL-tiedosto ja viimeisin käytetty käyttöliittymä. Täällä sijaitsevat
myös DXF/DWG- sekä IFC-kääntäjien oletusarvoiset versiot.
Mikäli toimistossa halutaan ohjata omien aloituspohjien käyttöön,
on aloituspohjia mahdollista lisätä tallentamalla tähän kansioon.
Suuremmissa toimistoissa myös käyttöliittymä vakioidaan tyypillisesti
räätälöidyn asennuspaketin avulla, jolloin käyttölittymä,
kääntäjät ja aloituspohjat haetaan palvelimelta.
9.9 Ohje
Tässä kansiossa olevat PDF-tiedostot tulevat näkyviin ArchiCADin
Ohje-valikkoon ja ovat sieltä käytettävissä työskentelyn aikana. Uusimmat
suomalaisen käsikirjakansion vihkot voi siis halutessaan
päivittää kopioimalla ne tänne M.A.D.in internetsivuilta
http://www.mad.fi/mad/tuki.html.
AS

AS
ALK.AS - 10
9.10 Graphisoft Shell -laajennus
Graphisoft Shell -laajennus muuntaa Windows-käyttöjärjestelmää
siten, että tiedoston Ominaisuudet-ikkunassa (properties) saadaan
näkymään GDL-objektin 2D- ja 3D-ohjelmat.
9.11 PlotWare
PlotWare-kansiosta ArchiCAD löytää automaattisesti asentuneet,
Graphisoftin eri valmistajien laitteille sovittamat piirturiohjaimet.
9.12 PlotFlow
PlotFlow on piirturinohjausohjelma, jonka avulla on mahdollista
tulostaa muun työskentelyn aikana sekä hallita tulostusjonossa
olevia tulosteita. Tyypillisesti toimiston palvelinkoneella ylläpidetään
Piirturin jonokansiota, josta sinne eri koneilta Piirrä-käskyllä
piirretyt tai julkaistut PLT-tiedostot siirtyvät PlotFlown avulla.
9.13 Projektin tarkastaja
Tässä kansiossa on Julkaisu-toiminnon käyttämä Projektin tarkastaja
-ohjelma, jolla katsellaan ja tehdään merkintöjä piirustuksiin
WWW-selaimen välityksellä. Projektin tarkastajaa käytetään
Merkintä-työkalun kanssa myös projektin muutosten merkintään.
Julkaisun yhteydessä ohjelma on mahdollista sisällyttää julkaistujen
DWF-tiedostojen mukaan.
9.14 WWW-linkit
Tässä kansiossa on linkkisivuja ArchiCAD-aiheisille Internet-sivuille.
Sivuja voi lisätä tänne itsekin, joilloin ne ilmestyvät ArchiCA-
Din Ohje-valikkoon. Sieltä valitsemalla pääsee suoraan kyseiselle
sivulle.
9.15 Dynamic Link Library
Dynamic Link Library Windows -kansio sisältää Dynamic link library
(DLL) -tiedostoja. ArchiCAD käyttää näitä, joten niitä ei saa
poistaa, vaikka käyttäjä ei suoraan voikaan niitä avata.
9.16 GS Bug Reporter.htm
GS Bug Reporter.htm -tiedosto sisältää ohjeet ArchiCAD-ohjelmassa
havaittujen virheiden raportoinnista eli GS BugReporter -ohjelman
käytöstä.
9.17 GSReport
GSReport (Graphisoft Bug Reporter) on apuohjelma, jota käytetään
virhetilanteiden raportoinnissa. Ohjelma käynnistyy automaattisesti
ArchiCADin kaaduttua ja kerää tiedot tietokoneen kokoonpanosta.
Vaikkei ArchiCAD kaatuisikaan, ohjelman voi käynnistää myös
itse. Lisäksi raporttiin voi liittää omat kommentit tapahtuneesta.
Raportti kannattaa täyttää ja lähettää, sillä sen avulla Graphisoft
saa tietoa ohjelmien virheistä ja pystyy kehittämään niitä yhä varmemmiksi.
Raportin lähettämällä saa myös selville, onko oman
laitteiston kokoonpanossa tai asetuksissa vikaa, joka voi olla syynä
kaatumiseen. Ottamalla talteen raportin numeron voi asiasta kysyä
tarkemmin teknisestä tuesta. Raportin avulla saadaan usein selkeä
ohje tilanteen ratkaisemiseksi.
Muistiinpanot

Muistiinpanot
ALK.AS - 11
AS

AS
ALK.AS - 12
Muistiinpanot
