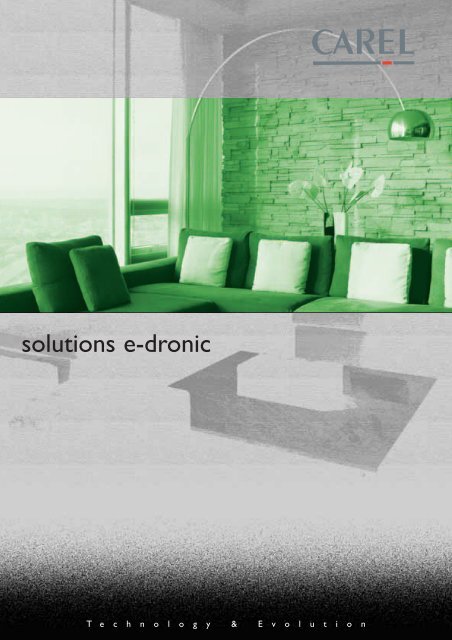

solutions e-dronic

T e c h n o l o g y & E v o l u t i o n


Chiller et ventilo convecteur:

l’union entre deux mondes

Intégrer la communication entre chiller et ventilo convecteur est une

exigence toujours plus importante pour les constructeurs de ces unités

de climatisation mais, à ce jour, le marché n’offre pas encore de

solutions appropriées.

CAREL accepte le défi d’unir et de concilier ces deux éléments en

offrant à ses clients une solution de simple gestion qui permet

d’augmenter le confort de l’environnement tout en réduisant la

consommation energétique

Aujourd’hui, CAREL, présente e-dronic, un système d’interfaces

utilisateur, de cartes E/S et d’accessoires pour la gestion et la

régulation des installations chiller/ventilo convecteur.

e-dronic est compatible avec la plateforme, qui s’est déjà imposée

pCO et en exploite ses caractéristiques avantageuses de flexibilité.


Modulaire et structuré

e-dronic prévoit une série d’accessoires et d’options

pouvant être installés directement sur site et il est

prédisposé pour un réseau de communication

locale pour un réseau de communication locale

sur chaque carte de ventilo convecteur.

Flexible

e-dronic peut être composé en fonction des

différentes structures qui, organisées ensemble,

satisfont un grand nombre d’exigences.

Intégrable

e-dronic est prévu pour la communication avec les

protocoles les plus répandus sur le marché.

Fiable

Le protocole de communication choisi pour edronic

permet de configurer le système de

façon à conserver un niveau élevé d’efficacité

même en cas de dysfonctionnements du

réseau ou des contrôleurs.

Évolué

e-dronic prévoit différents niveaux de

régulation grâce à l’interface simple et

fonctionnelle et permet un degré élevé de

personnalisation grâce à la flexibilité de

programmation de la plate-forme pCO.


Composants

du Système

Chiller/HP

La gestion du chiller/HP est confiée à un

contrôle de la série pCO, pour lequel il est

possible de prévoir une interface utilisateur

incorporée, graphique ou semi-graphique.

La grande flexibilité de cet instrument

dérive de la possibilité de choisir dans une

large gamme d’applications logicielles

standard et personnalisables

Contrôleur de zone

Le contrôleur de zone est prévu pour une interface

graphique intuitive et élégante pouvant faire office de

porte d’accès vers BMS ou d’autres protocoles de

communication. Il se base sur une plate-forme pCO

et en exploite pleinement les caractéristiques de

flexibilité et programmabilité.

acqua

Interface utilisateur LCD

à icônes avec 8 touches

pour le contrôle local ou

de zone.

Carte CANbus

Carte série à

microprocesseur pour

réseau hydronique et

fonctions évoluées.

Télécommande

Télécommande IR dotée

d’afficheur LCD et de 13

touches pour la

programmation locale ou

de zone.

Scheda RS485

Carte base

Carte série à

microprocesseur pour

réseau RS485

CAREL ou Modbus ® .

Carte E/S pour le contrôle de la

vitesse du ventilateur et du

réseau local de zone.

Elle est prévue pour la connexion

à la carte des vannes, carte

série et d'un réécepteur IR.

Carte des vannes

Carte pour la gestion des vannes

eau chaude et eau froide et des

autres fonctions telles que le

signal relève chaudière, chillers

et pompes à chaleur.

Récepteur IR

Carte permettant

l’utilisation de la

télécommande IR.


Broadcast

diffusion …de zone

La diffusion de zone est la solution typique pour le bureau, le

petit magasin qui requièrent un nombre limité de ventilo

convecteurs à ventilation par zone. Ces zones ne doivent pas

nécessairement être mises en communication entre elles ou

avec un système de supervision centralisé. Le standard de

réseau utilisé est tLAN, une connexion série sur des signaux

TTL intensifiés avec le protocole de communication CAREL

propriétaire. Pour des questions de simplicité d’installation, le

ventilo convecteur maître de commandes est utilisé en modalité

monodirectionnelle, les autres unités exécutent: l’adressage

des unités esclaves n’est pas nécessaire.

• 1 ventilo convecteur avec fonction maître

• max. 5 ventilo convecteurs avec fonction esclave connectés

au maître

• max. 30 m entre ventilo convecteur maître et le dernier

esclave

• max. 30 m entre ventilo convecteur et terminal utilisateur

• ventilo convecteur esclave terminal utilisateur.

…étendue

...jusqu’à 5 esclaves

...jusqu’à 99 esclaves

La diffusion étendue est nécessaire chaque fois que l’on souhaite

maintenir la simplicité d’installation et l’auto-configuration

propres du système de diffusion, toutefois l’on s’attend à des

performances supérieures en termes de distance à couvrir et

de nombre maximal de ventilo convecteurs à installer.

La diffusion étendue s’obtient simplement en installant la

carte optionnelle CANbus sur tous les contrôles des ventilo

convecteurs.

Le scénario typique d’installation est le long du couloir d’un

hôtel ou d’un hôpital ou le grand bureau open-space.

• 1 ventilo convecteur maître

• max. 99 ventilo convecteurs avec fonction esclave connectés

au maître

• max. 1000 m entre ventilo convecteur maître et le dernier

esclave

• max. 30 m entre ventilo convecteur maître et le terminal

utilisateur

• ventilo convecteur esclave terminal utilisateur.


e-drobus hybride intégré et

Interface utilisateur

graphique

...jusqu’à 5

unités esclaves

Interface

utilisateur

e-drobus hybride est un système maître/esclave pour des

installations où est nécessaire un maître dans chaque zone et

auquel sont connectées quelques unités esclaves pour en supporter

l’action thermodynamique.

L’application typique est celle d’une maison indépendante dans

laquelle les différentes zones (salon, chambre, cuisine) sont gérées

par différents systèmes maître/esclave. e-drobus hybride intégré

utilise le protocole CANbus dans la connexion entre le ventilo

convecteur maître et tLAN pour la connexion maître/esclave.

Cela permet d’installer la carte CANbus uniquement là où elle est

nécessaire.

Le contrôle pCO gère tant les chillers/HP que les ventilo convecteurs

en optimisant le confort et les frais de gestion.

De cette façon le terminal utilisateur du chiller fait fonction d’interface

pour le système hydronique.

...jusqu’à 16

unités Maîtres

...jusqu’à 5

unités esclaves

• 1 ou plusieurs terminaux

utilisateur pour le contrôleur pCO

(fait office d’interface tant pour

chiller qu’hydronique)

• 1 ventilo convecteur avec fonction

maître pour chaque zone (jusqu’à

16 zones)

• max. 5 ventilo convecteurs esclaves

pour chaque zone connectés à

chaque maître

• max. 1 terminal local pour chaque

ventilo convecteur maître.


• 1 contrôleur pCO dédié au chiller /H

• 1 contrôleur pCO dédié au système

hydronique (contrôleur de zone)

• 1 terminal utilisateur pour le

contrôleur pCO de zone

• 1 ventilo convecteur avec fonction

maître pour chaque zone (jusqu’à

64 zones)

• max. 5 ventilo convecteurs avec

fonction esclave pour chaque

zone connectés à chaque maître

• max. 1 terminal local pour chaque

ventilo convecteur maître

Contrôleur

de zone

...jusqu’à 5

unités esclaves

Interface

utilisateur

...étendu

e-drobus hybride peut être intensifié et étendu grâce à l’ajout d’un

contrôle pCo supplémentaire dédié à la gestion exclusive des

ventilo convecteurs. Le contrôleur du chiller et celui de la zone

échangent des données via pLAN alors que la connexion avec les

ventilo convecteurs se fait via CANbus.

Comme dans les versions précédentes, la communication

maître/esclave se fait en tLAN.

...jusqu’à 64

unités Maîtres

...jusqu’à 5

unités esclaves

e-drobus hybride étendu arrive jusqu’à un maximum de 64 maîtres

pour 5 unités esclaves chacun, pour un total de 384 ventilo convecteurs

à gérer.

Chaque ventilo convecteur maître peut gérer via tLAN un terminal

utilisateur.


e-drobus multimaster

Interface

utilisateur

Contrôleur

de zone

Une application particulière du système e-drobus

utilise le réseau CANbus pour relier entre eux tant

les ventilo convecteurs maîtres que les unités

esclaves sur la même ligne de communication.

Les ventilo convecteurs doivent être configurés

comme des maîtres ou des esclaves par logiciel.

Ce type de configuration permet de gérer de

façon efficace et compétitive, l’espace flexible tout

en reconfigurant la topologie du réseau ainsi que

les relations entre maîtres et esclaves par logiciel

tout simplement.

Interface

utilisateur

...jusqu’à 100 unités ventilo convecteurs

• 1 contrôleur pCO dédié au chiller/HP

• 1 contrôleur pCO dédié au système

hydronique (contrôleur de zone)

• 1 terminal utilisateur pour le

contrôleur pCO de zone

• max. 64 ventilo convecteurs Maîtres

+ 36 ventilo convecteurs esclaves sur

la même ligne de communication

• max. 1 terminal local pour chaque

ventilo convecteur (tant maître

qu’esclave).


solution ouverte

...jusqu’à n (*) unités

contrôle CAREL

Interface

utilisateur

Généralement la gestion de grands bâtiments (banques, office building, centres

commerciaux) est centralisée grâce aux systèmes BMS qui contrôlent les

installations d’éclairage, de sécurité, de chauffage et de climatisation.

Ces systèmes prévoient une interface centralisée, un réseau de communication et

des équipements de contrôle.

CAREL offre un système de contrôle ventilo convecteur compatible avec les

principaux protocoles utilisés par les BMS les plus répandus.

(*) Le nombre maximal d’unités supportées dépend des potentialités du système BMS utilisé.

Interface utilisateur

graphique

Interface

utilisateur

contrôle CAREL

(carte CAREL protocole

Modbus ® , etc.)

• 1 contrôleur pCO dédié au chiller/HP

• max. d’unités ventilo convecteurs

connectés via BMS

• max. 1 terminal local pour chaque

ventilo convecteur connecté en

tLAN

• carte de communication pour

ventilo convecteur RS485

(CAREL protocole ou Modbus ® )

Interface

utilisateur


μe-dronic

Contrôle

μArea

μC expansion

μC2 μC SE 2SE µe-dronic est la solution typique pour de petites installations

(résidentielles, magasins, petits bureaux) où la régulation du

chiller/HP peut être confiée à un contrôleur µC2SE. ...jusqu’à 5

unités esclaves

Il existe la possibilité de connecter jusqu’à 10 ventilo convecteurs

maîtres chacun avec un maximum de 5 esclaves, sur un réseau

RS485 géré par un simple contrôleur de zone.

Le nouveau contrôleur de µArea coordonne la petite installation

hydronique grâce à la programmation d’un point de consigne de

référence commun. En définissant les plages horaires de

fonctionnement et en coordonnant les demandes chaud/froid.

Interface

utilisateur

...jusqu’à 10

unités Maîtres

• 1 contrôleur µC2SE • 1 contrôleur di µArea

• max. 10 unités ventilo convecteurs

avec fonctionnalité maître

connectés au réseau RS485

• max. 5 ventilo convecteurs

esclaves pour chaque maître

• max. 1 terminal local pour chaque

ventilo convecteur maître

...jusqu’à 5

unités esclaves


Tableau de récapitulation

Code Description Caractéristiques Connexion Broadcast e-drobus Solutions µe-dronic

de réseau zone étendue intégré étendue multimaster ouvertes

HYFC** Contrôle - 3 vitesses ventilation tLAN pour

ventilo - 3 capteurs température réseaux

convecteur - 3 entrées numériques Diffusion 1

- alimentation 230 Vca mai tLAN

- clef de programmation pour réseaux

paramètres Diffusion 1

- terminal utilisateur maître + 5

déporté (30m) avec sonde esclaves

température intégrée

HYSC00F0C0 Carte – Protocole

CANbus CANbus

multimaster

HYSC00F0P0 Carte – - Modbus ®

RS485 - protocole

CAREL

HYVC** Carte - 4 relais 5 A: –

vannes - 4 triac

- 2 0...10 Vdc + 2 relais 5 A

- 2 triac + 1 relais 16 A +

1 relais 5 A

HYPA001** Écran LCD - configuration mode tLAN (jusq’à

acqua vitesse ventilation 30 m du ventilo

- ON/OFF convecteur)

- minuteur

- sommeil/économie

- point de consigne

- sonde température

intégrée

- configuration paramètres

contrôle ventilo convecteur

MCH2* Contrôleur - sonde d’humidité et protocole

μArea température intégrée CAREL

- maître de 1 μC 2 RS485

jusqu’à 10 ventilo

convecteur maître

HYHS001** Télécommande - configuration mode Connexion IR

vitesse ventilation

- ON/OFF

- Minuteur

- sommeil/économie

- point de consigne

- configuration paramètres

contrôle convecteur à ventilation

PSOPZKEY* Clef de Paramètre –

programmation Chargement/

Téléchargement

Nécessaire pour l’implémentation du système Optionnel

Dimensions du contrôle convecteur e-drofan (mm)

5

95

85

5 150

5

160

Ø 4

65

37

ummarizing tab le


Headquarters

CAREL S.p.A.

Via dell’Industria, 11 - 35020 Brugine - Padova (Italy)

Tel. (+39) 0499 716611 - Fax (+39) 0499 716600

carel@carel.com - www.carel.com

Subsidiaries

CAREL Australia Pty Ltd

www.carel.com.au

sales@carel.com.au

CAREL China Ltd.

www.carelhk.com

info@carelhk.com

CAREL Deutschland GmbH

www.carel.de

info@carel.de

CAREL Export

www.carel.com

carelexport@carel.com

CAREL France Sas

www.carelfrance.fr

carelfrance@carelfrance.fr

CAREL Italia

www.carel.it

carelitalia@carel.com

CAREL Sud America Ltda.

www.carel.com.br

carelsudamerica@carel.com.br

CAREL U.K. Ltd.

www.careluk.co.uk

careluk@careluk.co.uk

CAREL USA L.L.C.

www.carelusa.com

sales@carelusa.com

www.carel.com

Affiliated Companies:

CAREL Korea Co. Ltd.

www.carel.co.kr

info@carel.co.kr

CAREL (Thailand) Co. Ltd.

www.carel.co.th

info@carel.co.th

All trademarks hereby referenced are

the property of their respective owners.

CAREL is a registered trademark of

CAREL S.p.A. in Italy and/or other countries.

© CAREL S.p.A. 2006 tous droits réservés

CAREL se réserve la possibilité d’apporter

toutes modifications ou tous changements à

ses produits sans aucun préavis.

Cod. +302235252 rel. 2.2 22.09.2006

More magazines by this user
Similar magazines
