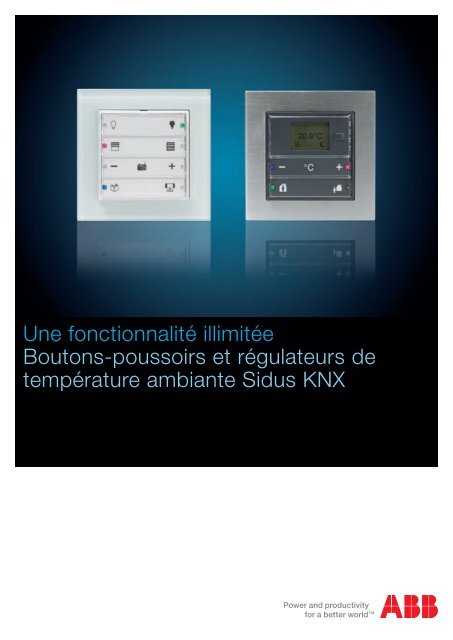

Une fonctionnalité illimitée

Boutons-poussoirs et régulateurs de

température ambiante Sidus KNX


Un espace de confort et d’individualité

Avec Sidus KNX, c’est possible

La qualité de vie prend une nouvelle dimension

Il y a quelque chose de magique: Vous rentrez chez vous et

voilà que l’éclairage, la musique et le climat ambiant programmés

pour votre bien-être s’enclenchent. Vous pouvez aussi

gérer et surveiller individuellement l’éclairage, la climatisation,

la ventilation et bien plus encore. Bienvenue dans le futur,

bienvenue chez Sidus KNX.

2 Une fonctionnalité illimitée | Sidus KNX

Un agencement personnalisé à la perfection

Que ce soit pour l’habitation, une salle de conférence ou un

établissement hôtelier: La nouvelle famille de capteurs allie

une construction élaborée à un design fascinant. Profitez de

l’environnement KNX qui vous permet de commuter presque

tout dans la maison en combinaison avec divers capteurs.


Quand lumière rime avec potentiel d’économie

Les boutons-poussoirs et régulateurs de température ambiante

Sidus KNX vous permettent d’économiser dans tous les

coins et recoins des bâtiments résidentiels et utilitaires. Grâce

à l’intégration de divers capteurs, il est possible d’utiliser de

multiples fonctions de régulation – en vue d’une efficacité

énergétique maximale à toute heure du jour ou de la nuit et

en toute saison:

– Régulation ambiante individuelle en combinaison avec

des contacts de fenêtre: En cas d’aération de l’habitation ou

d’absence, le chauffage est baissé.

– Capteurs de luminosité: La gestion entièrement automatisée

des stores permet de réduire les besoins en énergie pour

la climatisation en été et le chauffage en hiver.

Vous pouvez vous y fier

Vous en avez certainement déjà fait l’expérience: vous venez

à peine de quitter la maison que vous vous demandez si vous

avez bien fermé toutes les fenêtres, éteint toutes les lumières

et débranché tous les appareils électriques. L’environnement

Sidus KNX vous aide à résoudre sereinement ces questions:

– Commutation centralisée de tous les groupes de luminaires

et d’appareils

– Les capteurs des contacts de fenêtre signalent via une DEL

sur le bouton-poussoir si des fenêtres sont restées ouvertes

– Coupure automatique des circuits électriques sélectionnés

chaque fois que les occupants quittent la maison

KNX est le premier système standardisé au monde conçu

pour l’interconnexion et l’automatisation de bâtiments

utilitaires et résidentiels via un bus de données. Cette

technologie vous permet de programmer individuellement

chaque bouton-poussoir et de le doter de diverses fonctions,

de commuter par simple pression un luminaire ou le

dispositif d’éclairage de plusieurs espaces ou encore de

définir les scénarios de régulation des stores pour créer

une atmosphère agréable suivant la lumière du jour.

Une fonctionnalité illimitée | Sidus KNX 3


La perfection en toute simplicité

Concept de commande intuitif

Le confort à chaque clic

Notre vision consiste à rendre optimale la gestion des processus

exécutés des milliers de fois, notamment la commutation

du système d’éclairage. Par exemple en concevant un boutonpoussoir

Sidus KNX au maniement le plus intuitif, flexible

et simple qui soit. Ou en conservant dans toute la mesure du

possible une surface de recouvrement ample, fermée et

totalement transparente – pour des conditions d’inscription et

d’hygiène idéales.

4 Une fonctionnalité illimitée | Sidus KNX

Une brillante simplicité

Le concept de commande axé sur les couleurs via des diodes

électroluminescentes ouvre la voie: C’est vous qui déterminez

si vous voulez utiliser le vert pour allumer et le rouge pour

éteindre. L’intégration de la variété de fonctions possibles à

chaque bouton est un jeu d’enfant. Et pour que les DEL

n’illuminent pas inutilement votre habitation durant la nuit,

nous avons prévu le passage en mode diurne ou nocturne.


Le meilleur en forme et couleur

Choix des coloris et modularité

Quand la qualité est visible et palpable

Le design plat et linéaire des boutons-poussoirs Sidus KNX

donne des accents particuliers à l’architecture moderne. Laissez-vous

inspirer par les coloris, matériaux et combinaisons

de couleurs. Sidus KNX offre une vaste palette d’options visuelles

et fonctionnelles.

Aussi individuels que vos besoins

Suivant l’usage prévu et vos besoins, les boutons-poussoirs

du programme Sidus KNX sont disponibles dans différentes

dimensions et avec diverses fonctions: de 1 à 4 commutateurs

par bouton-poussoir ou un régulateur de température ambiante

avec 2 boutons.

Bouton-poussoir simple/double

Blanc

Bouton-poussoir quadruple/

octuple, Anthracite

Bouton-poussoir double/

quadruple, Blanc brillant

RTA avec bouton-poussoir

double/quadruple, Alu

Une fonctionnalité illimitée | Sidus KNX 5


Le système aux possibilités illimitées

Sidus KNX

Boutons-poussoirs et régulateurs de température

ambiante Sidus KNX

Utilisés avec une technique de capteurs de pointe, les dispositifs

offrent des possibilités fascinantes pour quasiment tous

les besoins imaginables et toutes les ambiances souhaitées:

Domaines d’application multiples

– Commutation: systèmes d’éclairage, prises de courant,

appareils électriques

– Commande: scènes d’éclairage, stores, marquises, musique

(Multiroom), écran, porte de garage

– Régulation: chauffage, ventilation, climatisation, éclairage

– Signalisation: états (par ex. lumière allumée/éteinte), alarme,

éclairage d’orientation, scènes d’éclairage programmées

6 Une fonctionnalité illimitée | Sidus KNX

Agencer l’éclairage, le climat ambiant, le son et la sécurité

selon vos préférences. Il n’y a aucune limite à votre fantaisie.

Avantages multiples

– Maniement confortable et facile

– Fonctions étendues librement programmables

– Modification ou extension rapide

– Efficacité énergétique

– Economie de temps, notamment dans les grands bâtiments

– Investissement d’avenir

– Inscription simple, rapide et avantageuse


Bus de données au lieu du méli-mélo

de câbles

Présentation schématique

La diversité s’écrit en lettres capitales

Le programme Sidus KNX a été conçu de manière modulaire

en vue d’une application flexible. Les produits se composent

toujours du même coupleur de bus et du capteur requis

(simple/double, double/quadruple, quadruple/octuple, RTA

avec combinaison double/quadruple). Un changement ultérieur,

par exemple le passage de l’exécution simple/double à

double/quadruple, est ainsi facilement et rapidement réalisable

et n’exige pas le remplacement du coupleur de bus.

Approvisionnement en

tension KNX

Carte SD

L’établissement des projets Sidus KNX s’effectue, comme

pour KNX en général, au moyen de la solution logicielle ETS*

et de l’ABB Power Tool. Afin de minimiser la durée de téléchargement,

un adaptateur spécial peut être utilisé pour la

mise en service. Une fois les données transférées sur une

carte SD, le coupleur est programmable directement sur place,

sans ordinateur.

*Version 3.0f ou supérieure

Adaptateur de mise

en service

Sets frontaux

Coupleur de bus

Une fonctionnalité illimitée | Sidus KNX 7


Bouton-poussoir Sidus KNX

Aperçu détaillé des fonctions

Fonction

Chaque commutateur du bouton-poussoir Sidus KNX peut être

programmé individuellement. Les applications vont de la commutation

à la régulation des stores ou scènes en passant par la

variation.

Elément de commande

Commutation Bascule tout

Commutation Bascule gauche/droite

Variation Bascule tout

Variation Bascule gauche/droite

Stores Bascule tout

Stores Bascule gauche/droite

Emetteur de valeur Bascule tout

Emetteur de valeur gauche/droite

Emetteur de valeur, 2 objets, Bascule tout

Capteur des variations de valeur Bascule tout

Poste secondaire de scènes d’éclairage avec fonction de sauvegarde

Séquences de commutation Bascule tout

Séquences de commutation gauche/droite

Actionnement multiple Bascule gauche/droite

Commande courte/longue Bascule gauche/droite

Réglage du mode de fonctionnement du RTA

8 Une fonctionnalité illimitée | Sidus KNX

Les fonctions logiques sont aussi possibles. En outre,

d’autres applications sont réalisables grâce à l’attribution

d’adresses de groupes.

DEL

Orientation

Etat/stand-by/approche

Etat

Eclairage de fonction

Alarme

Sauvegarde de scènes d’éclairage

Logique

Temporisation

Eclairage de la cage d’escalier

Actuateur de scènes d’éclairage

Séquence

Préréglage

Télégramme cyclique

Clignotement

Logique

Porte

Comparateur min./max.

Valeur seuil/hystérésis

Onduleur à MLI

Priorité


Régulateur de température ambiante

Sidus KNX

Aperçu détaillé des fonctions

Fonction

Le régulateur de température ambiante est utilisé dans la

technique de chauffage et de climatisation pour les différents

espaces d’habitation et peut émettre un signal de réglage à

commutation (régulation MLI) ou continu. La commutation de la

valeur de consigne et du mode de fonctionnement s’effectue

à l’aide d’un bouton supplémentaire. Grâce à l’application logicielle

ETS* et au Power Tool, des textes et valeurs paramétrables

individuellement ainsi que diverses fonctions peuvent être

réalisés affi chés à l’écran:

*Version 3.0f ou supérieure

Régulateur éteint

Mode Chauffage

Mode Refroidissement

HUMAN INTERFACE DESIGN | Busch Jaeger Elektro | Busch-priOn Icons | 26.07.2010

Mode Confort

Mode Stand-by

Mode Nuit

Mode Protection contre le gel

Mode Protection contre la chaleur

Mode Alarme point de rosée

Mode Alarme collecteur de condensation

Dérangement (pas de température ambiante)

Contrôle manuel du ventilateur

copyright Human Interface Design

Eléments de commande

1 Affichage LCD

2 Dérouler les lignes du menu vers le bas

3 Quitter la fonction sélectionnée

4 Etat bouton à DEL 1

5 Etat bouton à DEL 2

6 Ouvrir/confirmer la fonction sélectionnée

7 Dérouler les lignes du menu vers le haut

8 Changer entre Commande, Commutation valeur de consigne/mode

de fonctionnement et Réglages du système

1 8

2 7

4 4

3 6

5 5

Une fonctionnalité illimitée | Sidus KNX 9


Sidus KNX

Données techniques et dimensions

Bouton-poussoir

Alimentation (via la ligne de bus) 24 VDC

Indice de protection IP20

Plage de température ambiante –5/+45 °C

Coupleur de bus

Tension nominale 24 V CC (+5 V / –4 V)

Courant absorbé max. 24 mA (KNX)

Avec set frontal Sidus KNX quadruple/octuple avec

8 DEL typiques 7.5 mA (KNX)

Raccordement:

à la ligne de bus via la borne de raccordement du

bus (art. n° GHQ6301901R0001 joint)

Plage de température ambiante: –5 /+45 °C

55

60

88

Coupleur de bus

avec plaque de fixation

standard

55

60

88

Cadre de recouvrement

10 Une fonctionnalité illimitée | Sidus KNX

13 22

13 22

Régulateur de température ambiante

Alimentation (via la ligne de bus) 24 VDC

Indice de protection IP20

Plage de température ambiante –5/+45 °C

25

55

Set frontal Bouton Inscription Couvercle

transparent

60

88

55

60

88

13.6 55 19

60 55

88

60

88


Bien conçu, vite lu

Possibilités d’inscription

Inscription suivant le concept de commande

Les boutons-poussoirs Sidus KNX peuvent être actionnés

sur les deux parties extérieures du bouton ou au milieu

(paramétrage avec la fonction de commutation nécessaire).

L’inscription peut donc également se faire au «centre»

ou à «gauche/droite».

Inscription en trois étapes

Le bouton-poussoir Sidus KNX est disponible en quatre coloris

(blanc, blanc brillant, anthracite et alu). Pour vous faciliter

au maximum la tâche, vous pouvez réaliser l’inscription sur un

film. Ainsi, la couleur original du bouton et la luminosité de

la DEL resteront optimales. D’autre part, un papier spécial est

livré avec les boutons-poussoirs de couleur anthracite, ceci

afin de garantir une parfaite lisibilité.

Pictogramme pour la communication non verbale

Les boutons à dessin figuratif stylisé qui servent à plusieurs

langues présentent un grand avantage, notamment dans

les hôtels. Pour cela, nous vous proposons un large choix de

pictogrammes concernant l’éclairage, les stores, la musique,

le chauffage, la climatisation et la ventilation.

Vous trouverez d’autres pictogrammes et

les modèles d’inscription sur

www.electrotechniquedubatiment.ch

Une fonctionnalité illimitée | Sidus KNX 11


Sidus KNX

Données de commande

Bouton-poussoir Sidus KNX

Elément de commande multifonctions librement programmable.

Contacts à poussoir disposés à gauche et à droite.

Deux DEL RVB par bouton dont il est possible de varier l’intensité

lumineuse et qui favorisent l’utilisation intuitive des fonctions KNX.

Fonctions des boutons-poussoirs: commutation/variation/stores/

transmission de valeurs/gestion de scènes d’éclairage, etc.

10 fonctions logiques utilisables individuellement et indépendamment

du bouton.

Indice de protection de l’appareil: IP 20

Plage de température de l’appareil: -5/+45 °C

Dimensions: cadre de recouvrement 88x88 mm, plaque de fixation 77x77 mm

(AP 70x70 mm), set frontal 60x60 mm, profondeur de montage 22 mm

Régulateur de température ambiante Sidus KNX

Régulateur de température ambiante avec bouton-poussoir double/quadruple

Sert à réguler la température ambiante de chaque pièce dans l’installation

technique de chauffage et de climatisation.

La sortie du régulateur peut transmettre au choix un signal de réglage continu

(régulation PI) ou un signal de réglage commutateur (Marche/Arrêt) pour le

chauffage et la climatisation via l’ABB i-bus KNX ® .

La position du bouton-poussoir (RTA) est commutable entre bouton-poussoir

double et RTA à l’aide d’un bouton supplémentaire.

Deux DEL RVB par bouton dont il est possible de varier l’intensité

lumineuse et qui favorisent l’utilisation intuitive des fonctions KNX.

Fonctions des boutons-poussoirs: commutation/variation/stores/

transmission de valeurs/gestion de scènes d’éclairage, etc.

10 fonctions logiques utilisables individuellement et indépendamment du bouton.

Indice de protection de l’appareil: IP 20

Plage de température de l’appareil: -5/+45 °C

Dimensions: cadre de recouvrement 88x88 mm, plaque de fixation 77x77 mm

(AP 70x70 mm), set frontal 60x60 mm, profondeur de montage 22 mm

12 Une fonctionnalité illimitée | Sidus KNX

B Gr.1 Z

avec coupleur de bus,

Simple/double 303 701 002

Double/quadruple 303 703 002

Quadruple/octuple 303 707 002

plaque de fixation, set frontal et

cadre de recouvrement, blanc

303 403 002

Blanc brillant . . . . . . 102

Anthracite . . . . . . 042

Alu


E BCU B Bauart Z BCU B Bauart E Aufsatz AP

avec coupleur de bus, avec coupleur de bus avec plaque de fixation pour les sans BCU, blanc Coupleur de bus,

plaque de fixation et et set frontal, blanc combinaisons plaque de fixation,

set frontal, blanc set frontal et boîtier

apparent, blanc

303 901 002 303 711 002 305 539 002 305 538 002 378 602 002 207 701 002

303 903 002 303 713 002 305 539 002 305 538 002 378 604 002 207 703 002

303 907 002 303 717 002 305 539 002 305 538 002 378 608 002 207 707 002

303 803 002 303 413 002 305 539 002 305 538 002 378 624 002 207 403 002

. . . . . . 102 . . . . . . 102 . . . . . . 102 . . . . . . 102

. . . . . . 042 . . . . . . 042 . . . . . . 042 . . . . . . 042

. . . . . . 932 . . . . . . 932 . . . . . . 932

Accessoires pour boutons-poussoirs Sidus KNX

Exécution E-No

Bouton de rechange Simple/double Blanc/blanc brillant 378 012 002

Bouton de rechange Simple/double Anthracite 378 012 042

Bouton de rechange Simple/double Alu 378 012 932

Bouton de rechange Double/quadruple Blanc/blanc brillant 378 024 002

Bouton de rechange Double/quadruple Anthracite 378 024 042

Bouton de rechange Double/quadruple Alu 378 024 932

Bouton de rechange Quadruple/octuple

Blanc/blanc brillant 378 048 002

Bouton de rechange Quadruple/octuple Anthracite 378 048 042

Bouton de rechange Quadruple/octuple Alu 378 048 932

Couvercle de rechange transparent Simple/double 378 112 002

Couvercle de rechange transparent Double/quadruple 378 124 002

Couvercle de rechange transparent Quadruple/octuple 378 148 002

Couvercle de rechange transparent RTA 378 150 002

Une fonctionnalité illimitée | Sidus KNX 13


Conditions cadres parfaites

Couleurs et matériaux multiples

Cadres de recouvrement/matériaux

Format Dimensions (H x L) Cadre de recouvrement E-No Ligne de tête1 E-No 1 Couleur

1 x 1 88 x 88 mm 334 911 xxx

2 x 1 148 x 88 mm 334 912 xxx 383 111 xxx

3 x 1 208 x 88 mm 334 913 xxx 383 121 xxx

1 x 2 88 x 148 mm 334 912 xxx 383 102 xxx

1 x 3 88 x 208 mm 334 913 xxx 383 103 xxx

Matière plastique . . . . . . 002 . . . . . . 002 Blanc

14 Une fonctionnalité illimitée | Sidus KNX

. . . . . . 102 . . . . . . 102 Blanc brillant

. . . . . . 042 . . . . . . 042 Anthracite

. . . . . . 032 . . . . . . 032 Gris clair

. . . . . . 942 . . . . . . 942 Softtouch

. . . . . . 902 . . . . . . 902 Terra

. . . . . . 012 . . . . . . 012 Crema

. . . . . . 932 . . . . . . 932 Alu

. . . . . . 972 . . . . . . 972 Titane

. . . . . . 922 . . . . . . 922 Bleu Atlantique

Echtmaterial . . . . . . 262 . . . . . . 262 Laiton

1 Ligne de tête: cadre de recouvrement, plaque de fixation, prémontage

2,3 En harmonie avec les couleurs des modules ComfortPanel et priOn

Capteurs

Blanc brillant

Cadre de recouvrement:

verre blanc satiné

Anthracite

Cadre de recouvrement:

verre gris

. . . . . . 232 . . . . . . 232 Alu éloxé

. . . . . . 202 . . . . . . 202 Acier fin

. . . . . . 402 . . . . . . 402 Verre blanc

. . . . . . 442 . . . . . . 442 Verre gris

. . . . . . 422 . . . . . . 422 Verre vert

. . . . . . 452 . . . . . . 452 Verre noir 2

. . . . . . 412 . . . . . . 412 Verre blanc satiné 3

Anthracite

Cadre de recouvrement:

acier fin

Alu

Cadre de recouvrement:

verre noir


Le solide portefeuille KNX d’ABB

Boutons-poussoirs et multimédia

Diversité conceptuelle étendue

L’aspect visuel et fonctionnel exceptionnel du programme

Sidus KNX assure une parfaite combinaison avec les prises

Sidus mais aussi et surtout avec les autres produits KNX

d’ABB tels que le priOn ou le ComfortPanel.

Sidus KNX

Prises de courant

Blanc brillant

Cadre de recouvrement:

verre blanc satiné

Anthracite

Cadre de recouvrement:

verre gris

Ce choix ouvre un monde de possibilités permettant

d’accroître le confort, la sécurité et l’efficacité énergétique.

Vous trouverez plus d’informations à ce sujet dans notre

brochure «Living Space» d’ABB.

ComfortPanel priOn

Anthracite

Cadre de recouvrement:

acier fin

Alu

Cadre de recouvrement:

verre noir

Une fonctionnalité illimitée | Sidus KNX 15


Contact

ABB Suisse SA

Automation industrielle et du bâtiment

Avenue de Cour 32

CH-1007 Lausanne

Tél. +41 58 588 40 50

Fax +41 58 588 40 95

www.abb.ch

www.electrotechniquedubatiment.ch

ABB Schweiz AG

Industrie- und Gebäudeautomation

Brown Boveri Platz 3

CH-5400 Baden

Tel. +41 58 586 00 00

Fax +41 58 586 06 01

www.abb.ch

www.elektro-gebaeudetechnik.ch

2CCC007007B0101

More magazines by this user
Similar magazines
